Поводом для написания этой статьи послужило то, что очень многим непонятны вопросы по правилам опрессовки системы отопления, о регулярности её проведения, а также величинах подъема давления в системе.

Мы решили обобщить имеющиеся источники информации и дать им разъяснения и расшифровку, понятную для простого обывателя.

Существует несколько официальных нормативных изданий, которые регламентируют правила по опрессовке систем отопления и горячего водоснабжения- СНиП и правила опрессовки. К таким источникам относятся:

• СНиП 3.05.01-85 «Внутренние санитарно- технические системы»
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
• Правила технической эксплуатации тепловых энергоустановок. Разработано и утверждено Министерством Топлива и Энергетики Российской Федерации. № 115 от 24.03.2003г.

Все выше приведенные источники говорят об одном и том же, но в разных формулировках и разном объеме раскрытия информации, вводя таким образом в заблуждение многих читателей.

Например: в пункте 4.6 СНиП 3.05.01-85 и пункте 4.4.8 СНиП 41-01-2003 говорится о том, что при гидравлических испытаниях опрессовочное давление должно превышать рабочее давление в системе в 1,5 раза, но не менее 0,6 МПа.

Если прочитать источник — «Правила технической эксплуатации тепловых энергоустановок», то там минимальная величина пробного давления должна быть равным 1,25 рабочего давления системы.

Что из этих трех источников считать верным?

В СНиП после фразы в 1,5 раза написано, что величина давления при опрессовке систем отопления не должна превышать рабочего давления для установленных в системе отопительных приборов, оборудования, арматуры и трубопроводов. То есть, при опрессовке необходимо руководствоваться величинами рабочего давления по паспорту приборов и оборудования.

Для систем, где установлены чугунные радиаторы, применяют давление не более 6Ати, а в системах с конвекторами и панельными радиаторами- 10Ати.

Поэтому верными считаются все три источника, только их нужно прочитать внимательно и до конца.

Однако в Правилах Министерства Энергетики от 2003 года все эти пункты расписаны более подробно и таким образом, что не вызывают вопросов. Это более полное и информационное пособие для проведения гидравлических испытаний, на которое ссылается МОЭК.

Ниже мы приведем ссылку, где можно ознакомиться с отдельными пунктами СНиП и правил.

Читать дополнительно:



• Нормативная документация, правила и СНиП по опрессовке системы отопления


  Опрессовка систем отопления-как залог надежности и спокойствия зимой
  Кто и когда должен выполнять опрессовку системы отопления.
  Гидравлические испытания для чего их выхолнять ежегодно.
  Что такое промывка системы отопления в зданиях.
  Диаметр сброса и пример подачи заявки в МОЭК при опрессовке отопления



• Нормативная документация, правила и СНиП по опрессовке системы отопления
• Образец составления технического задания на опрессовку системы отопления здания.
• Правила технической эксплуатации тепловых энергоустановок.
• Требования и документы предъявляемые к персоналу по опрессовке.
• Что нового требует МОЭК при сдаче опрессовки отопления в 2016г
• Как определить границу балансовой принадлежности по опрессовке отопления.
• Нужно ли вешать объявление на подъезде по опрессовке

Опрессовка отопления — неотъемлемый элемент пусконаладочных работ.

Качественная работа систем отопления с высокими показателями энергоэффективности и надежность этой работы зависят не только от грамотного проектирования и качественно выполненных монтажных работ, но и от тщательно проведенных пусконаладочных: опрессовки и промывки.

Зачем проводить гидроиспытание

Как известно, система отопления является закрытым контуром, работающим под избыточным давлением. Любые неплотности в местах резьбовых соединений арматуры или в точках подключения радиаторов приведут к утечке воды, затоплению помещений, повреждению строительных конструкций, отделки и пр. А так как система работает в зимнее время под давлением и высокими температурами теплоносителя, то во время аварий могут возникнуть также ситуации, угрожающие жизни и здоровью людей. Последствия от протечек систем отопления могут быть очень дорогостоящими и проблематичными с точки зрения устранения их, особенно в зимнее время.

Поэтому гидравлические испытания систем отопления и теплоснабжения являются обязательными мероприятиями и на момент сдачи объекта в эксплуатацию, и на этапе подготовительных работ перед отопительным сезоном.

В ряде случаев отсутствие акта о проведении испытаний систем теплоснабжения здания является гарантированным отказом теплоснабжающей организации на пуск тепла в здание перед началом отопительного периода.

Поэтому организация, эксплуатирующая здание, в обязательном порядке должна быть осведомлена о порядке подготовки сетей и должна владеть соответствующей квалификацией для проведения испытаний систем отопления. Кроме того, проведение опрессовки систем отопления, подключенных к теплосетям города или населенного пункта, является частью теплоснабжающего договора.

К основным подготовительным работам и испытаниям систем отопления относят следующие мероприятия:

• опрессовка системы,
• промывка трубопроводов.

Что такое опрессовка систем?

Под опрессовкой систем отопления подразумевается гидродинамическое испытание сети трубопроводов, то есть система выдерживается под определенным избыточным давлением в течение некоторого промежутка времени.

Проверке на прочность также подлежит и все оборудование системы отопления: теплообменники, радиаторы, запорная и регулирующая арматура, насосные станции и прочие элементы сетей.

Кроме гидравлических испытаний систем отопления, ежегодной проверке подлежат и все остальные системы теплоснабжения: узлы ввода тепла в здание, индивидуальные тепловые пункты, тепловые узлы, системы теплоснабжения приточной вентиляции и воздушно-тепловых завес, системы подогрева и теплых полов, котельные и пр.

Нормативы, регламентирующие порядок проведения испытаний

Как в проектных, монтажных, так и в испытательных работах без знания нормативной базы грамотно выполнить работы по опрессовке систем отопления будет невозможно.

Так, например, в СНиП 41-01-2003 даны основные рекомендации по проведению испытаний систем отопления:

• в здании должна быть температура воздуха выше нуля градусов;
• давление опрессовки не должно быть больше максимального предельного давления оборудования и материалов в системе отопления;
• величина давления опрессовки должна быть больше рабочего давления системы отопления и оборудования на 50%, но при этом показатель не должен быть ниже 0,6 МПа.

СНиП 3.05.01-85 регламентирует:

• проводить гидравлические испытания крупно узловых элементов на месте сборки;
• при падении давления в системе во время гидравлических испытаний необходимо визуально обнаружить место течи, устранить неплотность, а затем продолжить мероприятия по проверке на герметичность;
• проводить опрессовку трубопроводов с установленными вентилями или клиновыми задвижками следует при двукратном повороте регулирующей ручки;
• секционные приборы отопления не заводской сборки также должны быть опрессованы на месте;
• трубопроводы скрытой разводки должны быть испытаны повышенным давлением до момента отделочных работ;
• изолируемые трубы подлежат опрессовке до момента нанесения теплоизоляции;
• во время проведения работ по испытаниям систем теплоснабжения должны быть отключены водогрейные котлы и мембранные баки;
• система считается работоспособной и прошедшей испытательные мероприятия, если на протяжении 30 минут не снизилось давление опрессовки, а визуальным методом не обнаружены подтеки воды;
• испытание системы отопления на правильность и равномерность прогрева называют тепловым испытанием. Такие мероприятия должны проводиться на протяжении семи часов водой с температурой не менее 60 градусов. Если в летнее время источник тепла не выдает температуру опрессовки, то испытания откладывают до момента возобновления временного теплоснабжения, либо до подключения к источнику тепла.

Все гидравлические испытания фиксируются в акте опрессовки, а испытания трубопроводов скрытой прокладки сопровождаются листом на скрытые работы.

Порядок и технологические особенности проведения опрессовки системы отопления

Гидравлические испытания систем теплоснабжения принято проводить с различными давлениями опрессовки в зависимости от назначения системы и типа используемого оборудования. Например, узел ввода тепла в здание опрессовывают давлением в 16 атмосфер, системы теплоснабжения вентиляции и ИТП, а также системы отопления многоэтажных домов — давлением в 10 атмосфер, а системы отопления индивидуальных домов — давлением от 2 до 6 атм.

Системы отопления вновь возводимых зданий прессуются в 1,5-2 раза большим давлением от рабочего, а системы отоплений старых и ветхих домов — заниженными значениями в пределах 1,15-1,5. К тому же при опрессовке систем с чугунными радиаторами диапазон давлений не должен превышать 6 атм., зато при установленных конвекторах — порядка 10.

Таким образом, при выборе давления опрессовки следует внимательно ознакомиться с паспортами на оборудование. Оно не должно быть выше максимального давления самого «слабого» звена системы.

Для начала производится заполнение системы отопления или теплоснабжения водой. Если в системе отопления будет залит низкозамерзающий теплоноситель, то опрессовку проводят сначала водой, затем уже раствором с присадками. Следует знать, что в силу меньшего поверхностного натяжения теплоносители на основе этиленгликоля или пропиленгликоля более текучи, чем вода, поэтому в случае незначительных подтеков на резьбовых соединениях их следует порой лишь незначительно подтянуть.

При подготовке функционирующей системы отопления к отопительному сезону рабочий теплоноситель необходимо слить и вновь заполнить чистой водой для опрессовки. Заполнение системы отопления обычно производится в нижней точке котельной или теплового узла через сливной шаровый кран. Параллельно с заливкой системы отопления должен быть стравлен воздух через автовоздушники на стояках, верхних точках ответвлений или через краны Маевского на радиаторах. Для предотвращения завоздушивания системы отопления заполнение системы производится только «снизу-вверх».

Затем производится повышение давления системы до расчетного с контролем падения давления по измерительным манометрам. Параллельно с контролем давления производится визуальный осмотр всей системы, узлов трубопроводов, резьбовых присоединений и оборудования на предмет образования течи и появления капель на швах. Если на системе после заполнения водой образовался конденсат, то трубопроводы необходимо высушить, а затем проводить осмотр дальше.

Приборы отопления и участки трубопроводов, скрытые в строительных конструкциях, подлежат осмотру в обязательном порядке.

Систему отопления выдерживают под давлением не менее 30 минут, а если не обнаружено течи и не было зафиксировано падения давления, то считается, что система опрессовку прошла.

В некоторых случаях падение давления допустимо, но в пределах, не превышающих значения 0,1 атмосферы, и при условии, что визуальный осмотр не подтвердил образования подтеков воды и нарушения герметичности сварных и резьбовых соединений.

При отрицательном результате гидравлических испытаний производят ремонтные работы с дальнейшей повторной опрессовкой.

По окончании испытательных работ составляется акт опрессовочных работ по форме, указанной в основных нормативных документах.

Пневматические испытания систем отопления

Основным ограничением проведения гидравлических испытаний является проведение работ в помещениях с положительной температурой, что крайне затруднительно в строящемся здании. Поэтому часто перед основными испытательными работами проводят опрессовку системы отопления воздухом.

Компрессор подключается к сливному крану либо к крану Маевского в любой точке системы, нагнетается повышенное давление воздуха, а система выдерживается определенное время без падения давления.

Промывка систем отопления

Гидропневматическая промывка отопительных систем является обязательным мероприятием при подготовке системы отопления к пуску перед началом отопительного сезона.

Вода циркулирует по замкнутому контуру системы отопления на протяжении отопительного периода, а при нагревании и остывании происходит отложение солей жесткости. А это вместе с процессами коррозии внутренних стенок труб приводит к отложению накипи на них. Накипь значительно уменьшает внутреннее сечение трубопроводов, увеличивает гидравлическое сопротивление системы и снижает теплоотдачу радиаторов.



В высокотемпературных системах отопления накипь приводит к локальному перегреву и к дальнейшему образованию свищей. Отложение накипи толщиной в один миллиметр приводит к снижению теплоотдачи системы отоплении на 15-20%. А в глобальных масштабах — это колоссальные потери тепловой мощности и значительное снижение энергоэффективности системы со значительным ростом затрат на обогрев здания.

Промывка систем отопления является таким же необходимым ежегодным мероприятием, как и опрессовка, и проводится перед началом отопительного сезона или на момент ввода в эксплуатацию.

Главным признаком «забитой» системы отопления является увеличение роста расхода теплоносителя, увеличение времени прогрева или неравномерный прогрев радиаторов. В этих случаях часто возникают такие ситуации, когда трубопроводы горячие, а радиаторы еще непрогретые.

Методика гидропневматического способа сводится к заполнению системы чистой водой и подключению в нее воздушного компрессора. Избыточное давление воздуха увеличивает скорость течения теплоносителя и создает турбулентные потоки жидкости. Эти потоки в местах отложений накипи создают вихревые колебания, вследствие чего частицы загрязнений отрываются от поверхности стенок.

При подаче воздуха высокого давления вентиль на воздухоспускных клапанах необходимо закрыть, а для защиты компрессора от попадания воды из системы следует установить обратный клапан.

Также для промывки системы существуют специальные растворы, которые расщепляют отложенную на стенках трубопроводов накипь и снижают тем самым их гидравлическое сопротивление.

Службы, проводящие гидравлические испытания

Если система отопления монтируется подрядной организацией на этапе возведения нового жилья, то и обязанности по опрессовке трубопроводов полностью лежат на подрядчике.

В случае, когда система отопления уже функционирует, независимо от того, жилой это дом, муниципальное учреждение, торговый либо офисный комплекс, опрессовку выполняет организация, обслуживающая все системы здания. В жилищном строительстве законом предусмотрены обязанности управляющей компании содержать системы отопления в рабочем состоянии, а, следовательно, и осуществлять мероприятия по подготовке к отопительному сезону.

Для административных и иных комплексов испытания систем производят либо эксплуатирующая организация, либо подрядчик, владеющий всеми необходимыми разрешениями на проведение комплекса работ.

Нормативная документация, правила и СНиП на опрессовку системы отопления

Правила опрессовки СНиП

Нормы опрессовки системы отопления описаны в таких документах, как СНиП 41-01-2003, а также 05.03.01-85 .

Кондиционирование, вентиляция и отопление — СНиП 41-01-2003

Проводить гидравлические проверки систем водяного отопления можно только при положительных температурах в помещениях дома. Кроме того, они должны выдерживать давление воды не менее 0,6 МПа без нарушения герметичности и разрушения.

При испытании значение давления не должно быть выше предельно допустимого для установленных в системе отопительных приборов, трубопроводов и арматуры.

Внутренние санитарно-технические системы — 3.05.01–85

Согласно данному правилу СНиП необходимо проверять системы водяного теплоснабжения и отопления с отключенными расширительными баками и котлами по гидростатическому давлению равному 1,5 рабочего, но не менее 0,2 МПа в нижней части системы.

Тепловая сеть считается выдержавшей испытание, если она выдерживает в течение 5 минут испытательное давление и не падает более чем на 0,02 МПа. Кроме того, не должно быть протечек в отопительном оборудовании, сварных швах, арматуре, резьбовых соединениях и трубах.

Цель гидроиспытаний системы отопления

Так как в системах централизованного теплоснабжения повышенное давление, монтируются сети закрытого типа. Утечки могут появиться в местах негерметичного соединения отопительных приборов или в местах плохо затянутых резьбовых соединений. Это вызывает затопление помещений, приводит к повреждению и разрушению различных строительных конструкций.

Если разгерметизация произойдет в холодное время года, то для ремонта сети потребуется остановить работу всей системы отопления, что чревато замерзанием.

Во избежание нежелательных протечек и проверки герметичности сети проводятся гидравлические испытания. Они обязательны перед вводом в эксплуатацию нового строительного объекта с централизованной системой отопления. Также гидроиспытания проводятся перед началом отопительного сезона.

Включают в себя следующий перечень работ:

• Опрессовка коммуникаций теплоснабжения;
• промывка труб.

На заметку! Теплоснабжающая организация вправе отказать в подаче тепла в дом при отсутствии акта проведенных испытаний.

ЖЭКы специально извещаются о подготовке тепловых сетей. Кроме того, в ЖЭКах должны быть специально обученные работники, способные проводить опрессовку и промывку сети. В договоре на централизованное отопление любого объекта обязательно должен быть прописан пункт о гидроиспытании системы отопления.

Условия выполнения опрессовки

Испытательная работа выполнена правильно, если соблюдены все необходимые требования. Например, на объекте испытаний нельзя проводить сторонние работы, а испытания должны контролироваться начальником смены.

Опрессовка проводится только по программе, утвержденной главным инженером предприятия. В нем определены:
порядок работы работников и технологическая последовательность проверки … В них также изложены меры безопасности при проведении текущих и текущих работ, выполняемых на смежных объектах.
При опрессовке системы отопления, включении и выключении приборов проверки не должно быть посторонних лиц, на месте остаются только сотрудники, принимающие участие в проверке.

При проведении работ на прилегающих территориях обязательно предусмотреть надежное ограждение и отключение испытательного оборудования.

Осмотр нагревателей и труб можно проводить только при рабочем давлении. Когда система отопления находится под давлением, заполняются паспорта, подтверждающие герметичность.

Услуги по проведению гидравлических испытаний

Если система отопления устанавливается подрядчиком на этапе строительства нового жилья, то ответственность за опрессовку трубопроводов полностью лежит на подрядчике.

В случае, когда система отопления уже функционирует, независимо от того, является ли это жилым домом, муниципальным учреждением, торговым или офисным комплексом, опрессовку производит организация, обслуживающая все системы здания. В жилищном строительстве законом предусмотрены обязанности управляющей компании по поддержанию в рабочем состоянии систем отопления, а, следовательно, и проведению мероприятий по подготовке к отопительному сезону.

Для административных и других комплексов испытания систем проводит либо эксплуатирующая организация, либо подрядчик, владеющий всеми необходимыми разрешительными документами на выполнение комплекса работ.

Перед вводом в эксплуатацию системы отопления обязательно выполнение ряда определенных мероприятий. Система промывается и опрессовывается, результатом выполненных работ является акт, подтверждающий правильность выполнения монтажных работ. Этот документ и другие необходимые документы заполняются специалистами, уполномоченными на проведение данных мероприятий. Чтобы самостоятельно провести проверочные работы, важно понимать, что значит опрессовка системы отопления.

Процедура опрессовки

Данный метод проверки системы отопления предусматривает проведение гидравлических испытаний:

• Теплообменники;
• Котлы;
• Трубы.

Таким образом, можно выявить утечки, свидетельствующие о разгерметизации сети.

Перед испытанием системы отопления заглушками изолировать систему отопления от водопровода, визуально оценить надежность всех соединений , а также проверить работоспособность и состояние запорной арматуры.

После этого отключают расширительный бак и котел для промывки радиаторов, трубопроводов от различных отложений, мусора и пыли.

При гидравлическом испытании система отопления заполняется водой, но при проведении воздушных испытаний этого не делается, а просто подключается компрессор к сливному клапану. Затем давление повышают до необходимого значения, а его показатели контролируют манометром. Если изменений нет, герметичность хорошая, значит, систему можно пускать в работу.

Когда давление начинает снижаться сверх допустимого значения, означает наличие дефектов … В заполненной системе нетрудно найти утечки. Но чтобы выявить повреждения при воздушной пробе, следует нанести на все стыки и соединения мыльный раствор.

Испытание давлением воздуха занимает не менее 20 часов, а гидравлическое испытание — 1 час.

Устранив выявленные дефекты, процедуру повторяют заново, причем делать это нужно до тех пор, пока не останется достигнута хорошая герметичность . После проведения данных работ заполняются акты опрессовки систем отопления.

Проверка теплосети воздухом, как правило, проводится при невозможности ее заполнения водой, либо при работе в условиях низких температур, т.к. жидкость может просто замерзнуть.

Испытания в многоквартирных домах

В многоквартирных домах также могут проводиться испытания системы отопления давлением воздуха. Рассмотрим теперь необходимые условия для проведения работы. В том случае, если вы обнаружите протечки воды, их необходимо устранить. Но зачастую без высокого давления в системе найти тонкие трещины в швах довольно сложно. В многоквартирных домах необходимо проводить опрессовку как отдельных квартир, так и всех магистралей.

Вам необходимо завершить подготовку:

1. Осмотрите всю запорную фурнитуру. Если клапана изготовлены из чугуна, то обязательно замените на них сальники. Замените прокладки на фланцевых соединениях. Все болты, потерявшие свой первоначальный вид, также подлежат замене. Обязательно установить новые манометры, старые рекомендуется отправить на поверку, чтобы решить, можно ли их в дальнейшем использовать для измерений.
2. Визуально осмотрите все трубы и фитинги на наличие даже незначительных дефектов и повреждений. Если вы обнаружите проблемные места, вам нужно быстро их отремонтировать.
3. Проверить состояние теплоизоляционного материала на магистралях, проложенных в подвале и между этажами.

После подготовки можно переходить непосредственно к опрессовке:

1. Заполнить весь контур водой низкой жесткости (во избежание образования накипи). Закачивать его в систему лучше, конечно, электронасосом. Давление — 6-10 бар. В емкость с жидкостью нужно опустить шланги – сливную и подающую. Далее подключаем насос к тепловой сети и включаем оператор давления. Необходимо заранее установить давление.
2. Рассчитан на полчаса — в этот период давление должно оставаться практически на одном уровне. В том случае, если давление не падает, испытание можно считать завершенным. Можно заполнить систему рабочей жидкостью и приступить к активной эксплуатации.
3. Если давление падает, значит в системе отопления есть дефекты. Порядок опрессовки системы отопления воздухом примерно такой же, но придется использовать мыльный раствор – без него найти утечку сложно. Как только вы обнаружите дефекты, можно приступать к эвакуации системы и ремонту. После этого проводите повторную диагностику всего отопления.

Входной узел выполняется аналогично – давление в этом случае должно быть около 10 бар.

Испытание системы отопления под давлением

В этом документе содержится следующая информация:

• Какой метод опрессовки использовался;
• Проект, по которому установлена ​​схема;
• Дата проверки, адрес ее проведения, а также ФИО граждан, подписавших акт. В основном это собственник дома, представители ремонтно-эксплуатационной организации и тепловых сетей;
• Как устранены выявленные неисправности;
• Результаты проверки;
• Имеются ли признаки негерметичности или надежности резьбовых и сварных соединений. Кроме того, указывается, есть ли капли на поверхности фитингов и труб.

Промывка системы

На этапе подготовки тепловых сетей к отопительному сезону проводится их обязательная гидропневмопромывка. Это необходимо, поскольку теплоноситель, циркулирующий в сети в отопительный сезон, вызывает отложения накипи на стенках приборов и трубопроводов. Из-за этого сечение магистрали уменьшается, а гидравлическое сопротивление увеличивается. По этой же причине ухудшается теплоотдача радиаторов, появляются свищи и наблюдается локальный перегрев отопительных приборов.

Важно! Из-за слоя известкового налета толщиной 0,1 см теплоотдача батарей ухудшается максимум на 20%. Промывка повышает эффективность тепловой сети.

Для промывки контур заполняется водой. К нему подключен воздушный компрессор. Это способствует быстрой циркуляции теплоносителя и вызывает появление турбулентных течений. В результате со стенок трубопроводов и батарей легко отделяются различные отложения.

Для защиты компрессора от обратного потока теплоносителя установлен обратный клапан. Обязательно закрывайте вентили автоматических воздухоотводчиков. Для улучшения разложения накипи вместо воды для промывки используются специальные растворы.

Допустимое испытательное давление при опрессовке водяного отопления

Многих застройщиков интересует, под каким давлением следует проверять систему отопления. В соответствии с требованиями СНиП, представленными выше, при опрессовке допускается давление в 1,5 раза выше рабочего , но не должно быть менее 0,6 МПа.

Есть и другая цифра, указанная в «Правилах технической эксплуатации тепловых электростанций». Конечно, этот способ более «мягкий», давление в нем превышает рабочее в 1,25 раза.

В частных домах, оборудованных автономным отоплением, не поднимается выше 2 атмосфер и регулируется искусственно: при появлении избыточного давления , то немедленно включается предохранительный клапан. Тогда как в общественных и многоквартирных домах рабочее давление значительно превышает эти значения: пятиэтажки — около 3-6 атмосфер, а высотные дома — около 7-10.

Пневматические испытания

Гидравлические испытания допускаются только при плюсовой температуре воздуха. Именно поэтому проводить такие работы в здании, не сданном в эксплуатацию, сложнее. Из-за низкой температуры в новостройке опрессовка проводится воздухом.

Для пневмоопрессовки к крану Маевского или обычной сливной трубе подключается компрессор. При этом агрегат можно подключить в любой точке тепловой сети. Затем устройство нагнетает воздух, вызывая повышение давления. Важно, чтобы индикатор не снижался в линии за заданный период времени.

СНиП. Испытательное давление системы

В наших статьях мы решили осветить интересующий вас вопрос — вопрос о том, как что и как проводится опрессовка систем отопления многоквартирного дома. Сразу хочу ответить, что в целом обжимка многоквартирного дома или детского сада или торгового центра не имеет существенных отличий.

Опрессовка отопления Производство обычно начинается после окончания отопительного сезона, который заканчивается в конце апреля — начале мая.

Данные работы выполняются для определения неисправностей систем, протечек воды в трубопроводах или арматуре.

Основной задачей эксплуатирующей или подрядной организации является проверка состояния арматуры стояков, магистралей, элеватора или теплового узла, проверка работы стояков системы отопления.

За прошедший отопительный период, как правило, известны стояки и квартиры, откуда поступали жалобы на низкие температуры. Зная такие проблемные стояки, рекомендуем проверить их на засор в стояке, возникший в результате чрезмерного количества ржавчины и накипи в трубах и отопительных приборах. Для устранения таких проблем необходимо произвести промывку под давлением конкретного стояка или система в целом.

Перед началом опрессовки системы отопления многоквартирных домов необходимо выполнить ряд подготовительных мероприятий, а именно:

1) Необходимо проверить запорную и регулирующую арматуру на элеваторном узле, магистралях и стояки.

В многоэтажных домах в целях экономии обычно устанавливают чугунные задвижки. В процессе эксплуатации от высоких температур уплотнительные шнуры (сальник) начинают терять герметичность и начинают протекать. Поэтому при проведении подготовительных работ набиваем новый сальник. На арматуре заменены устаревшие паронитовые прокладки между фланцами арматуры и прикипевшие болты.

Также на элеваторном узле должны поменять манометры или отправить на поверку госповерителю. Проверьте наличие масла в металлическом корпусе термометра. Сам узел окрашен черной краской.

2) Провести обследование всей системы отопления в целом с целью выявления утечек на трубопроводах и арматуре. Если они будут обнаружены, они будут устранены.

3) Следующим этапом является проверка состояния теплоизоляции в подвале на магистральных трубопроводах и стояках.

На этом подготовительные мероприятия заканчиваются, после чего переходят непосредственно к процессу

опрессовки системы отопления многоквартирного дома.

Данные работы выполняются в несколько этапов: сначала проводятся испытания всей системы, а затем теплового узла. Так как испытания на агрегате обычно проводят с давлением выше, чем в системе отопления.

Ошибочно полагать, что строительство и оборудование дома заканчиваются после того, как были установлены необходимые трубы. На самом деле это не так, ведь загородный дом – это постоянный комфорт, за которым нужно все время следить. , водо- и газоснабжение — все это требует постоянного внимания. И именно для того, чтобы все исправно функционировало, требуется опрессовка системы отопления – специальная проверка системы, с помощью которой контролируется качество монтажа и всего оборудования.

Начинаем подготовительный этап.

Обратите внимание, что каждая система отопления имеет рабочее давление; под его воздействием движется теплоноситель, воздух или вода. Эта характеристика напрямую связана с количеством этажей в здании, для многоэтажек она должна быть достаточно высокой, чтобы поднять воду или «незамерзайку» на необходимую высоту. При движении теплоносителя давление может колебаться. Соответственно, некоторые показатели будут превышать норму.

Собственно, это основная причина использования опрессовки: ведь давление может превышать необходимую норму даже в два раза. Итак, что нам нужно сделать на этапе подготовки:

1. Проверить все элементы трубопровода, от клапанов до фитингов.
2. Если герметичность недостаточна, то следует уплотнить.
3. Восстановим изоляцию.

Важно! При заполнении системы водой воздухоотводчики, независимо от их расположения, должны открываться, а выпускные краны, наоборот, закрываться.

Как выполняется опрессовка

Если это частный дом, то опрессовка системы отопления происходит следующим образом: берется вода и пускается в трубопровод под высоким давлением (оно не менее 2 атмосфер).

Но если речь идет о многоэтажном доме, то сначала систему надо протестировать — увеличить мощность хотя бы процентов на 30. Этому посвящена специальная пресса. Полученную мощность необходимо удерживать в течение тридцати минут. Это будет контролироваться манометром, установленным на входе.

Если вы видите, что стрелка на манометре вдруг начала идти вниз, то это может означать только одно: в системе произошла разгерметизация. К наиболее распространенным «слабым» местам утечек относятся:

1. Радиаторы для отопления.
2. Резьбовые соединения.
3. Арматура.

При этом те элементы, которые были установлены под поверхностью пола, не должны выходить из-под контроля. Следует отметить, что и те, и другие ремонтные работы необходимо начинать только после частичного, а лучше полного слива теплоносителя. Сама процедура обжима может закончиться только после того, как стрелка перестанет опускаться и будет вести себя стабильно. Только что упомянутый пресс можно использовать для труднодоступных участков системы отопления.

В общественных зданиях, таких как больницы, культурные центры, промывка и дальнейшие опрессовки должны проводиться в обязательном порядке соответствующими службами. Когда все работы закончены, специалист должен составить акт опрессовки, в котором будут указаны время и исходные параметры системы отопления.

Не заблуждайтесь о новых системах отопления. То, что она будет новой, не означает, что система всегда будет в полном рабочем состоянии. Ведь даже при монтаже трубы могут быть загрязнены пылью и строительными материалами, которые каким-то образом попали в трубы. Поэтому, чтобы избежать проблем в будущем, в этом случае также потребуется промывка и опрессовка системы отопления.

Этапы опрессовки

Честно говоря, здесь особо нечего обсуждать. Всего два этапа и они достаточно простые.

Первый шаг. Мы промываем всю систему после опрессовки. Вода выйдет грязной и мутной, потому что в ней скопился мусор, потревоженный нашим вмешательством.

Второй этап. Снова промываем систему, на этот раз из водопровода. Это позволит окончательно избавиться от мусора в трубах.

Проверка давления воздуха

Это возможная альтернатива проверке радиатора, чтобы в дальнейшем не возникало с ним проблем. Эта процедура также состоит из двух основных этапов, но отличие в том, что проводить ее должны исключительно специалисты.

При этом важно помнить, что после эксплуатации в системе не должно быть воздушных пробок, ведь они могут повлиять на эффективность теплоносителя. Соответственно, снизится температура в помещении, а также ваш комфорт. Как выявить наличие таких пробок? Все очень просто: при работе системы в трубах будут слышны посторонние шумы.

Так же стоит помнить, что воздух из системы отопления будет выпускаться многократно — это нужно делать до того времени, пока все батареи прогреются равномерно, а из кранов потечет равномерная струя воды (это значит, что нет больше воздуха в воде).

От чего будет зависеть цена опрессовки

Если есть сомнения, сможете ли вы провести опрессовку системы отопления , то лучше обратиться за помощью к профессионалам. Стоимость такой работы будет зависеть от нескольких факторов:

1. Рабочая нагрузка.
2. Есть ли дефекты. Если они есть, то их следует устранить заранее.
3. В каком состоянии система отопления. За ремонт новой системы вам придется заплатить в несколько раз меньше, чем за ремонт старой.

Видеоинструкция на примере теплого пола

Суть опрессовки заключается в том, что в систему отопления под давлением закачивается жидкость, которая вытесняет скопившийся воздух. В результате будут выявлены любые нарушения герметичности, которые необходимо устранить до полного ввода системы в эксплуатацию.

Подготовка

Для проведения качественных испытаний лучше дождаться стабильной погоды, так как в это время атмосферное давление остается постоянным. Для закачки воды в систему нужен вибрационный насос; например, это может быть «Водолей», «Сверчок», «Беламос» или аналогичный агрегат. Также понадобится источник воды или емкость, количество жидкости в которой соответствует объему системы отопления. Запаситесь манометром для контроля давления. Если есть вероятность попадания мусора внутрь системы при монтаже труб и радиаторов, то необходимо ее промыть; в этом случае заполнение водой необходимо начинать с самой нижней точки (сливной кран). Не забудьте одновременно стравить воздух; с автоматическими клапанами управление не требуется.

Обжим

Сначала с помощью шлангов и хомутов соедините нагнетательный насос со сливным краном, который должен быть погружен в воду. При этом в «щель» между сливным краном и агрегатом подсоедините манометр, не забывая о стягивающих хомутах. Затем откройте сливной кран и включите насос. При заполнении системы следите за тем, чтобы насос был постоянно погружен в воду, также проверяйте давление манометром. Оптимальное значение для испытаний 2-2,5 атмосферы. Однако после опрессовки систему необходимо заполнять теплоносителем только до 1-1,5 атмосфер, т. к. дальнейшее повышение давления будет происходить за счет нагрева.

После того, как манометр покажет нужные показания, выключите вибрационный насос и закройте сливной кран, чтобы избежать обратного потока охлаждающей жидкости. Следующий шаг – стравить воздух автоматической системой, клапанами или кранами Маевского. Если после этой процедуры давление упало ниже 1 атмосферы, то впрыск воды необходимо повторить, снова открыв сливной кран и включив насос. После восстановления давления до нормы снова выключите насос и закройте сливной кран. Теперь нужно подождать 7-8 часов, в течение которых можно определить наличие возможных протечек. Это можно сделать визуально или по показаниям манометра (давление упадет). Если обнаружены протечки, то воду придется слить и устранить.

Водяное отопление в современном доме – сложная система, которая должна работать надежно и бесперебойно. Однако существует ряд причин, по которым возникает отказ, например, ошибки при монтаже, износ оборудования со временем и т. д. Все эти факторы могут влиять на герметичность цепей и вызывать неисправности. Чтобы найти место с повреждением, требуется опрессовать всю систему водяного отопления. Как выполняется данная манипуляция в частном (загородном) доме и можно ли сделать ее самостоятельно и своими руками? Какой уровень давления должен быть? Обо всем этом вы можете прочитать и посмотреть видео.

Опрессовка — что это такое?

Опрессовка готовой системы – это проверка герметичности и качества сборки. Результаты такой проверки полностью зависят от того, можно ли ввести систему в эксплуатацию или нет. Это первая процедура, которую нужно провести после монтажа и перед включением отопления.

По своей сути это контроль без разрушения. В систему нагнетается воздух или вода, за счет чего создается повышенное давление. Если течи нет, можно смело пускать систему в эксплуатацию.

Опрессовка также проводится при проверке уже работающей системы. Ведь часто течь появляется в местах соединения деталей с помощью фитингов, пайки или сварки. Сами трубы также могут пострадать, например, от механических воздействий или коррозии. Тепло и давление также являются причиной постепенного износа труб и деталей системы водяного отопления. Опрессовка необходима для обнаружения и устранения дефекта.

Это комплекс мероприятий, с помощью которых можно проверить не только систему отопления в частном доме, но и горячее водоснабжение, и канализацию, и трубы в колодце.

Опрессовка системы теплого пола

Процедура опрессовки включает:

• опрессовку и промывку трубопровода;
• проверка и при необходимости замена деталей;
• восстановление поврежденной изоляции.

Испытание на ударопрочность высоким давлением:

• Прочность корпусов, а также стенок труб, радиаторов, теплообменников и арматуры;
крепление
• при соединении элементов, составляющих систему;
• крепление кранов, манометров, а также задвижек и вентилей.

Существующие способы опрессовки системы отопления

Опрессовка водой … При этом способе шланг от водопровода подсоединяется к крану, расположенному на коллекторе или котле. После заполнения системы водой уровень давления должен достигать рабочих показателей – 1,5 атм.

Проверка давления воздуха … При этом методе к системе подключается оператор давления — компрессор, нагнетающий воздух. Давление в проверяемой зоне должно быть больше рабочего давления, которое обычно составляет 1,5 — 2 атм. В этом случае вместо него устанавливается переходник для подключения компрессора.

Консультация. Чтобы специально не приобретать дорогой опрессовщик, при проведении самостоятельных работ по проверке небольшой площади можно использовать автомобильный насос с манометром.

Опрессовку воздухом проводят при невозможности подключения к водопроводу, а также в зимний период, когда существует вероятность остаточного содержания воды в трубах с последующим ее замерзанием. При работе с воздухом целостность системы определяют с помощью показателей манометра. Если избыточное давление сохраняется на одном уровне, утечек нет. Для визуального обнаружения свищей на намеченные места наносят мыльный раствор.

Нагнетающий насос системы отопления

Как происходит опрессовка

1. Подготовка системы перед опрессовкой. Если система автономная, первым отключается теплогенератор. Если нет, то с помощью кранов закрывается участок, где требуется проверка. Обязательно сливаются.
2. Заполнен водой с температурой не выше 45 С, контур системы. При этом воздух постепенно выпускается.
3. Компрессор подключен и в трубы начинает поступать воздух.
4. В начале процедуры давление доводят до рабочей отметки и визуально осматривают участок на наличие нарушений. Затем давление постепенно повышают до контрольного уровня – так выдерживают не менее 10 минут.
5. Осматривается участок или вся система на наличие утечек в местах соединения. Арматура, радиаторы и стенки труб по всей длине подлежат обязательному визуальному осмотру на наличие свищей. При обнаружении отклонений фиксируются все дефекты и сдвиги. Проверяется работа кранов и клапанов.
6. Падение давления устанавливается по показаниям манометра. Если он не упал, система находится в нормальном рабочем состоянии.

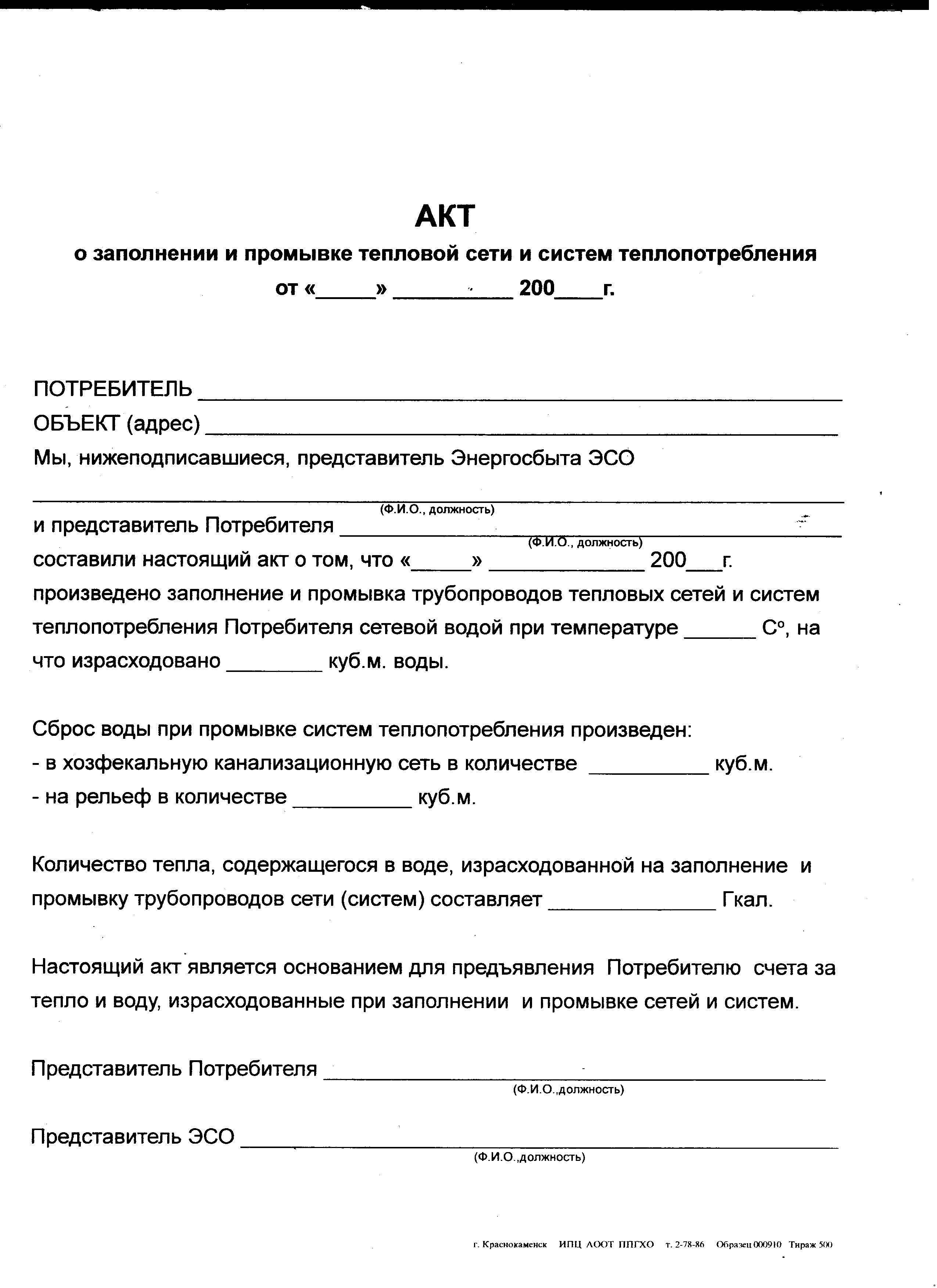

7. По результатам проверки составляется акт.

Давление в трубах при опрессовке

Уровень испытательного давления, согласно рекомендации строительных норм и правил (СНиП), должен быть в 1,5 раза выше рабочего давления, но при этом не ниже 0,6 МПа. По правилам технической эксплуатации тепловых сетей оно в 1,25 раза выше рабочего и не ниже 0,2 МПа.

В частном доме до трех этажей давление обычно не превышает 2 атм. При его превышении срабатывает специальный клапан и происходит сброс. В пятиэтажках давление 3-6 атм; в зданиях от 8 этажей — 7-10 атм. Максимальное испытательное давление зависит от характеристик составляющих элементов системы: труб, радиаторов, фитингов и т. д. вода подключена. Поэтому для закачки воды в трубы используется большой резервуар для воды и погружной насос.
Во время манипуляции нужно постоянно следить за давлением манометром и контролировать уровень воды в баке, постепенно доливая его при необходимости.

Проверка системы отопления перед пуском

При повышении показателей давления до 2-2,5 атм насос отключается, а оставшийся воздух постепенно выпускается из системы с помощью кранов Маевского. Далее, после того как отметка на манометре опустится ниже 1 атм, вода продолжает заливаться. Делается это до тех пор, пока вода полностью не вытеснит воздух, а давление не достигнет 1,2-1,5 атм.

Если течи не обнаружено, можно подключить котел и запустить систему.

Консультация. Для выполнения процедуры своими руками подойдут недорогие погружные насосы, а в качестве емкости для воды можно легко приспособить бочку, ведро или таз.

Для такого ответственного мероприятия, как опрессовка, лучше нанять бригаду, имеющую соответствующую лицензию. Эти люди несут полную ответственность за совершенные действия. В этом случае заказчик получает все необходимые документы о проделанной работе.

Внимание! В акте о выполненных работах по опрессовке должно быть указано время, в течение которого система находилась под испытательным давлением, и указан его уровень.

Прессовка системы отопления – дело, требующее серьезного подхода. Своими руками эту операцию следует проводить только в крайнем случае.

Опрессовка системы отопления: видео

Одной из важных инженерных коммуникаций частного дома является система отопления, которая используется в зимний период.

Некоторые считают, что он способен бесперебойно работать долгие годы, главное, чтобы он был правильно спроектирован. Но это совершенно ошибочное мнение, так как со временем в этой системе могут появиться проблемные места.

Для проверки как работоспособности, так и проблемных мест следует провести гидравлические испытания, так как только опрессовка позволит точно определить, готово ли отопительное оборудование к дальнейшей эксплуатации. Только такое мероприятие поможет выявить все недочеты и проблемы, которые могут появиться в отопительный сезон.

При опрессовке

Испытания системы отопления помещений необходимо проводить в следующих случаях:

• После прокладки магистрали и полного завершения монтажа систему необходимо ввести в эксплуатацию.
• Если какой-то нагревательный элемент вышел из строя и необходимо произвести ремонт, то после ремонта необходимо провести тест.
• В том случае, если пришлось менять часть линии, необходимо также протестировать всю систему в целом.
• При приближении отопительного сезона также необходима опрессовка.

В первую очередь такая проверка должна выявить, есть ли проблемы в системе и не нарушена ли герметичность. Обжимное устройство может быть как ручным, так и электрическим.

Как проверяется герметичность?

Во избежание перебоев в работе трубопровода зимой, когда бывают резкие перепады температур, необходимо заранее проверить всю отопительную конструкцию дома. Это также позволит вам определить, нет ли утечек в радиаторах или в соединениях сальника. В тех местах, где есть запорная арматура, а также регулировочный вентиль, проводится опрессовка.

При этой процедуре в систему подается вода или воздух под определенным давлением. Подача происходит с помощью гидравлического или пневматического насоса. При проверке воздухом можно лучше выявить протечки в системе отопления.

Поскольку используется компактное оборудование, эта операция не требует испытаний водой или воздухом. большое количество людей. Такое оборудование может очень хорошо помочь в выявлении проблем с утечкой. Ни один исправный узел или участок магистрали при такой проверке не пострадает, и только проблемные узлы могут прийти в негодность.

Последовательность проверки

Промывку всей системы водой или опрессовку воздухом можно проводить только при отключении не только отопления, но и удалении теплоносителя из магистрали и всей магистрали. В качестве теплоносителя может использоваться как вода, так и антифриз. Но чтобы не допустить разрыва или разгерметизации трубопровода, необходимо контролировать давление с помощью определенных приборов.

На что обратить внимание при опрессовке:

• очень важно обращать внимание не только на состояние всего трубопровода, но и на то, из какого материала состоит трубопровод и на толщину его стенок;
• необходимо определить характеристики арматуры;
• также учитывается количество этажей, покрываемых данной системой отопления;
• также учитывается тип проводки.

Опрессовка воздухом и промывка всего отопительного прибора начинаются со следующих этапов:

• профилактические и подготовительные работы;
• выполнение работ с применением давления;
• запись в отчетной документации о проведенной проверке с указанием точных параметров и времени данной операции;
• промывка всего отопления.

Чтобы помещение хорошо отапливалось, необходимо, чтобы теплоноситель постоянно двигался по трубопроводу. А это возможно только в том случае, если в системе создается определенное давление, которое перемещает теплоноситель. И это должно быть такое давление, которое способно поднять воду или антифриз на определенную высоту. Чем больше этажей в многоэтажке, тем большее давление должно создаваться в системе.

Для качественного проведения опрессовки воздухом в отоплении при испытаниях должно создаваться давление выше рабочего на 40-50%. Только так можно точно проверить, не нарушена ли где герметичность всей линии. Если испытания выявили какой-либо дефект в определенном узле или трубопроводе, то необходимо произвести ремонт и испытание еще раз. Если проблем не выявлено, но считается, что система готова к дальнейшей эксплуатации. Во время испытания давление нельзя отключать в течение получаса – за это время стрелка манометра покажет, все ли в порядке со всей отопительной конструкцией здания.

Как проверяется герметичность?

Для испытаний давлением воздуха или воды используется специальное оборудование, в котором имеются определенные приборы в виде манометров.
