Установка дымососа: Як встановити димосос для твердопаливного котла? Статті про димососах від компанії «ABC Tech».

Все эти действия помогут снизить температуру в помещениях, дать дополнительное количества воздуха для пострадавших, увеличить видимость. Не лишним будет также напомнить, что выпускное отверстие должно располагаться на противоположной стороне от пожарных или пострадавших.

Подача свежего воздуха должна начаться только после открытия вентилируемых отверстий.

Преимущество нагнетания свежего воздуха дымососами

• Улучшает видимость и безопасность.
• Обеспечивает перемещения подразделений в обоих направлениях.
• Возможность использования электрических или бензиновых вентиляторов.
• Не требуется использование взрывозащищенных двигателей.
• Не нагревается дымосос за счет прохождения дыма и газов через вентилятор .
• Быстрее, вентилирует помещение.
• Хорошо работает на больших площадях.

Как правильно устанавливать пожарный дымосос на нагнетание свежего воздуха

Правильная установка пожарного дымососа

Чтобы дымосос использовался полностью на 100% необходимо правильно его установить перед дверным полотном.

При правильной установки дымососа его производительность может повыситься за счет дополнительного подсасывания воздуха (будет наблюдаться эффект инжекции). Так как поток воздуха подаваемого пожарным дымососом имеет форму конуса, очень важно определить то оптимальное расстояние дымососа к дверному проему. Оптимальным расстоянием считается 2-6 м.

Повысить производительность можно за счет увеличения количества вентиляторов.

Повышение эффективности вентиляции помещения при пожаре

Правильная установка пожарного дымососа

Правильная вентиляция помещения при пожаре

НЕ правильная установка пожарного дымососа

Не правильная вентиляция при пожаре

Забор продуктов горения, в принципе, ничем не отличается от нагнетания свежего воздуха.

Но если смотреть с практической точки зрения намного удобнее осуществлять нагнетания свежего воздуха в помещение и дополнительно осуществлять забор продуктов горения с противоположной стороны, так чтоб дым не мешал проведению работ по пожаротушению или эвакуации пострадавших.

Технология монтажа дымососа для камина и котла

Основная задача дымососа заключается в перемещении и удалении дымовых газов из различного отопительного устройства.

• мотор;
• рабочее колесо;
• всасывающая воронка;
• осевой направляющий аппарат;
• улитка.

Для эффективного дымоудаления применяют выхлопные трубы. Рассматриваемое устройство хорошо работает при максимальной температуре в 200 °C (минимальное значение не должно быть меньше -30 °C). При установке дымососа учитывают диаметр рабочего колеса. Этот агрегат классифицируется с учетом метода включения:

1. Ручное управление. Конструкция применяется для котлов с ручным розжигом и при постоянном усилении тяги. Скорость вращения крыльчатки регулируют ручным методом. Агрегат запускается и работает на протяжении нескольких первых минут при максимальной величине регулятора.
2. Автоматическое управление. Если дымоудаление недостаточное, тогда включается термодатчик. В его задачи входит подача соответствующей команды.

Монтаж дымососа предусматривает размещение конструкции по направлению потока дыма. Подобная процедура производится в горизонтальной либо вертикальной части дымохода. Монтажные работы производятся с помощью герметика (термостойкость должна равняться 600 °C). Это средство необходимо для обеспечения высокого уплотнения существующих стыков. При установке дымососа следует избегать нагрева электрической проводки соответствующих машин.

Предварительно проверяют надежность заземления электромотора, прочность каждого крепления, ограждение составных элементов и наличие ограждающей сетки. Следующий шаг предусматривает проверку работоспособности применяемых приспособлений, которые отвечают за регулирование и управление дымососом. Затем проверяют наличие и своевременную подачу жидкости в соответствующую систему.

При работе основного агрегата не должен издаваться шум, а при переключении дымососа на холостой ход — вибрация. В процессе эксплуатации специалисты рекомендуют владельцам домов и квартир регулярно наблюдать за его работоспособностью. Температура корпуса подшипника должна находиться под постоянным наблюдением. Под надзором находятся показания амперметра и количество масла в подшипнике.

Для камина специалисты рекомендуют устанавливать определенный дымосос. Подобный вытяжной вентилятор представлен в виде электрического специального устройства, которое предотвращает разборку камина в случае плохой тяги. Рассматриваемый агрегат принудительно усиливает тягу.

Если камин возведен с технологическими нарушениями, а дымоход собран неправильно, тогда не предусматривается монтаж дымососа.

Специалисты советуют устанавливать такие агрегаты в домах, на дачах и в квартирах с каминами в определенных ситуациях:

• нарушение тяги из-за влияний более высоких конструкций;
• расположение дымохода в области ветрового подпора;
• узкий канал;
• незначительная высота соответствующей трубы.

Если тяга опрокидывается, камин дымит, либо проявляются иные признаки неработоспособности отопительного агрегата, тогда потребуется выяснить причину его выхода из строя. После решения проблемы производится монтаж дымососа.

Вернуться к оглавлению

Работоспособность устройства

Чтобы запустить рассматриваемый агрегат, потребуется электричество, проводка, переключатель, выключатель и включатель. Перечисленные элементы устанавливают с учетом правил пожарной безопасности. За счет принудительного удаления дыма усиливается вытяжка воздушных масс.

Если в квартире либо в доме устанавливают дымосос, производительность которого составляет 850 куб.м/ч, тогда на протяжении 60 минут агрегат удалит дым из помещения. Вытяжка усиливается. В этом случае могут появиться проблемы с вентиляцией.

Если комната, в которой установлен камин, имеет площадь в 50 кв.м, а высота потолков 3 м, тогда с помощью дымососа обеспечивается воздухообмен 5 раз. В противном случае в помещение с отопительным устройством будут поступать воздушные массы из других комнат, появится сквозняк. Для предупреждения таких неприятностей потребуется правильно обустроить приток воздушных масс.

В домах и квартирах монтируют дымососы зарубежного и отечественного производства. Можно установить в помещении с камином итальянский агрегат Tirafumo Copper. У этого устройства производительность равняется 850 куб.м/ч. Стальная конструкция, наличие эпоксидного покрытия и защитной решетки — основные характеристики дымососа для камина. У вентилятора лопасти загнуты назад.

Другим эффективным аналогичным устройством является Vortice TRM 15 ED 4P. Его производительность составляет 1400 куб.м/ч. Агрегат может бесперебойно работать не более 5-ти часов. Допускается увеличение температуры дымовых газов до 400 °C. В этом случае время бесперебойной работы не должно превышать 2 ч.

Дымосос для каминов работает при определенной температуре соответствующих газов. Этот показатель совпадает с аналогичным значением для котловых дымососов, но допускается незначительное отклонение. Монтаж дымососа производится с учетом инструкции от производителя. У каждой модели есть свои нюансы. Агрегат должен беспрерывно работать не более 4-х ч. (температура дымовых газов не должна превышать 200 °C).

http://1poclimaty.ru/youtu.be/00IFgHSA4pw

Установка устройства производится на устье верхней части дымохода.

Из минусов каминных вентиляторов специалисты выделяют:

• налипание смолы и сажи на лопасти;
• прямое влияние атмосферных осадков на корпус устройства;
• постоянное обслуживание;
• проблемная чистка соответствующего канала.

При выборе дымососа необходимо учесть соотношение его производительности с воздухообменом в комнате. Предварительно анализируется температура дымовых газов на выходе из установленного дымохода. У каждого камина этот показатель различный.

Дымосос Д, технические характеристики, цена

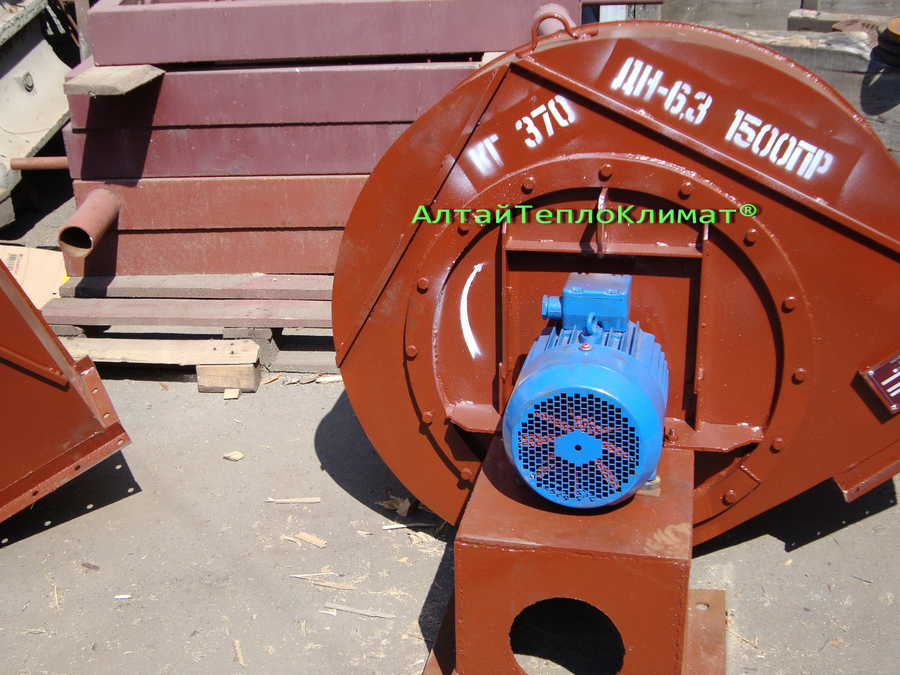

Дымососы серии Д эксплуатируются совместно с котельными агрегатами, имеющими уравновешенную тягу. Основное назначение дымососов Д состоит в обеспечении стабильной подачи приточного воздуха к топочным камерам котлов. Такими машинами комплектуются паровые котельные агрегаты с часовой производительностью 25 тонн пара и более, а также газомазутные котлы с часовой производительностью тепла от 0,5 до 16 Гкал. В газомазутных котельных установках дымососы могут работать не только на вдув приточного воздуха, но и на утилизацию дыма.

Дымососы Д выпускаются в виде моноблока. На единой опорной раме, представляющей собой сварную металлоконструкцию, располагается электропривод, подключенный к центробежному вентилятору. Всасывание воздуха происходит вдоль оси рабочего колеса вентилятора, а выброс – через улитку под углом 90 градусов к оси.

Котельные дымососы Д выпускаются с поворотной улиткой, что дает возможность направить выходной патрубок под углом от 0 до 270 градусов (шаг поворота – 15 градусов). На выходном патрубке улитки предусмотрен прямоугольный фланец с отверстиями под стыковку оборудования с воздуховодами вентиляционной системы.

Установка дымососов Д производится на фундамент или перекрытие здания. В опорной раме предусмотрены отверстия под анкерное крепление. Для снижения уровня вибрации и шумов рекомендуется использовать гибкие вставки и виброизолирующие прокладки между рамой и поверхностью опоры.

По исполнению Д делятся на правые и левые (по направлению вращения рабочего колеса вентилятора, если смотреть со стороны электропривода).

Дымососы Д рассчитаны на эксплуатацию в регионах с умеренным климатом (в соответствии с требованиями ГОСТ 15150). Температура окружающей среды при размещении и работе тягодутьевых машин должна находиться в диапазоне от -30 до +40С.

Не рекомендуется производить запуск котельного дымососа Д, если температура корпуса находится ниже отметки -30С.

Максимальная температура перемещаемой среды составляет +200С.

Категория размещения котельных дымососов Д согласно ГОСТ 15150 может соответствовать 1-4. Если тягодутьевая машина серии Д предназначена для эксплуатации в неблагоприятных условиях, по договоренности с производителем возможно изготовление дымососов из износостойких марок стали и с утолщенным корпусом.

Дымососы серии Д	Температура	Характеристики электродвигателя			Характеристики ТДМ			Масса не более, кг
		Скорость вращения об/мин	Номинальная мощность кВт	Электро- двигатель	Производи- тельность Qmax,тыс м³/час	Полное давление Pv min, Па	Полное давление Pv max, Па
№3. 5 исп1	100	1500	3.0	100S4	6.0	420	650	70
№3.5 исп3	100	1500	3.0	100S4	6.0	420	650	85
№12 исп1	200 200	750 1000	37.0 75.0	250S8 280S6	49.0 64.0	1250 2100	1550 2450	1420 1610
№12 исп3	200 200	750 1000	37.0 75.0	250S8 280S6	49.0 64.0	1250 2100	1550 2450	1770 1960
№13.5 исп3	200 200 200	600 750 1000	30.0 75.0 160.0	250M10 280M8 355S6	41. 0 67.0 95.0	680 1570 2690	790 1780 3150	2100 2210 3220
№15.5 исп3	100 100	750 1000	132.0 315.0	355S8 355MLB6	95.0 127.0	2650 4650	2920 5200	3410 3520
№18 исп3	100 100	600	160.0 250.0	355MLA10 355LB8	135.0 166.0	1750 2750	2100 3170	4760 4430
№20 исп3	200 200	600 750	200.0 400.0	355MLB10 —	185.0 207.0	2200 3400	2580 3950	5400 —

* — Масса без электродвигателя.

Дымососы Д выпускаются различных моделей и типоразмеров в нескольких конструктивных исполнениях. Типоразмеры тягодутьевых машин отличаются между собой мощностью, производительностью по воздуху и развиваемому полному давлению.

Наименьшие габариты, а, следовательно, и технические характеристики имеет модель дымососа Д-2,7, исполнение 1: мощность – 1,5 кВт, частота вращения двигателя 1500 об/мин, полное давление – min 300 Па, производительность по воздуху min 500 куб. метров в час.

Самой производительной моделью является дымосос Д-20: N=350 кВт, n=750 об/мин, производительность по воздуху – 122 тысяч куб. метров в час, развиваемое полное давление — 3850 Па.

Номенклатурный ряд дымососов Д насчитывает большое количество типоразмеров, что дает возможность оптимально подобрать модель для комфортной эксплуатации в помещениях любого назначения: от небольшой мастерской «гаражного» типа, до серьезных производственных площадей.

Дымососы всех моделей, от дымососа Д-2,7 до дымососа Д-20, комплектуются асинхронными двигателями переменного тока. По умолчанию комплектация электропривода рассчитана на питание от сети 380В (трехклеммная коробка), но возможна и поставка комплектных дымососов, работающих от сети 220В (шестиклеммная коробка).

Габаритные и присоединительные размеры исп-1

Габаритные и присоединительные размеры исп-3

Габаритные и присоединительные размеры машин Д №3.5 (Пр 90°)

№дымососа	A, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
3.5 исп 1	228	280	350	250	253	290	280	290	280	272	700	185	222
3. 5 исп 3	228	280	350	250	253	290	280	290	280	260	1045	185	154.5
№дымососа	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм.	f2, мм.	h, мм.	n, шт.	n1, шт.	n2, шт.	n3, шт	n4, шт
3.5 исп 1	200	392	9	11	14	145	140	272	8	8	2	2	4
3.5 исп 3	231	—	9	11	27	145	140	272	8	8	2	2	6
№дымососа	ПР 0/ЛЕВ 0				ПР 45/ЛЕВ 45				ПР 90/ЛЕВ 90
	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм
3. 5 исп 1	593	321	674	281	772	301	602	261	674	281	593	272
3.5 исп 3	593	321	674	281	772	301	602	261	674	281	593	272
№дымососа	ПР 135/ЛЕВ 135				ПР 270/ЛЕВ 270				ПР 315/ЛЕВ 315
	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм
3. 5 исп 1	602	261	771	470	593	272	665	393	674	373	593	321
3.5 исп 3	602	261	771	470	593	272	665	393	674	373	593	321

Габаритные и присоединительные размеры машин Д №12 (Пр 90°)

№дымососа	A, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
12 исп 1	729	836	870	702	451	770	520	770	520	750	1560	305	358. 5
12 исп 3	729	836	870	702	451	770	520	770	520	730	2125	305	359.5
№дымососа	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм.	f2, мм.	h, мм.	n, шт.	n1, шт.	n2, шт.	n3, шт	n4, шт
12 исп 1	565	760	12	16	24	110	104	848	16	24	5	7	4
12 исп 3	800	760	12	16	24	110	104	848	16	24	5	7	6
№дымососа	ПР 0/ЛЕВ 0				ПР 45/ЛЕВ 45				ПР 90/ЛЕВ 90
	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм
12 исп 1	1811	963	1991	843	2311	900	1800	783	1990	842	1810	848
12 исп 3	1811	963	1991	843	2311	900	1800	783	1990	842	1810	848
№дымососа	ПР 135/ЛЕВ 135				ПР 270/ЛЕВ 270				ПР 315/ЛЕВ 315
	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм
12 исп 1	1806	783	231	1411	1811	848	1991	1148	1991	1148	1811	963
12 исп 3	1806	783	231	1411	1811	848	1991	1148	1991	1148	1811	963

№дымососа	A, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
13. 5 исп 3	820	975	1020	790	506	880	590	880	590	555/1500	2740	374	310
15.5 исп 3	941,5	1100	1175	907	578	972	648	972	648	555/1500	3050	394	346
№дымососа	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм.	f2, мм.	h, мм.	n, шт.	n1, шт.	n2, шт.	n3, шт	n4, шт
13. 5 исп 3	332	619	14	14	27	110	118	953	16	26	5	8	12
15.5 исп 3	253	620	16	18	27	162	162	1097	16	20	4	6	12
№дымососа	ПР 0/ЛЕВ 0				ПР 45/ЛЕВ 45				ПР 90/ЛЕВ 90
	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм
13. 5 исп 3	—	—	—	—	—	—	—	—	2245	960	2205	953
15.5 исп 3	—	—	—	—	—	—	—	—	2608	1150	2597	1097
№дымососа	ПР 135/ЛЕВ 135				ПР 270/ЛЕВ 270				ПР 315/ЛЕВ 315
	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм
13. 5 исп 3	—	—	—	—	—	—	—	—	—	—	—	—
15.5 исп 3	—	—	—	—	—	—	—	—	—	—	—	—

Габаритные и присоединительные размеры машин Д №18 и 20 (Пр 90°)

№дымососа	A, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
18 исп 3	1093. 5	1400	1500	1053	675	1170	780	1170	780	622/1510	3700	579.5	405.5
20 исп 3	1215	1400	1500	1170	750	1260	840	1260	840	622/1048	—	564	446
№дымососа	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм.	f2, мм.	h, мм.	n, шт.	n1, шт.	n2, шт.	n3, шт	n4, шт
18 исп 3	130	890	21	19	40/36	130	130	127	24	30	6	9	4/8
20 исп 3	142. 5	940	21	21	40/36	140	140	1410	24	20	6	9	4/8
№дымососа	ПР 0/ЛЕВ 0				ПР 45/ЛЕВ 45				ПР 90/ЛЕВ 90
	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм
18 исп 3	—	—	—	—	—	—	—	—	—	—	—	—
20 исп 3	—	—	—	—	—	—	—	—	3355	1462	3080	1410
№дымососа	ПР 135/ЛЕВ 135				ПР 270/ЛЕВ 270				ПР 315/ЛЕВ 315
	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм	B, мм	B1, мм	h2, мм	h3, мм
18 исп 3	2757	1560	3622	2112	—	—	—	—	—	—	—	—
20 исп 3	—	—	—	—	—	—	—	—	—	—	—	—

Дымосос Д №2,7 схема 1 с дв.

характеристики

• Мощность, кВт: 1,5
• Частота вращения, об/мин: 3000
• Типоразмер вентилятора: 2,7
• Вес, кг.: 45
• Полное даление, Па: 1200
• Производительность, 1000 х м3/ч: 1,0

Cкачать Технические характеристики Д
в pdf формате Cкачать Габаритно-присоединительные размеры Д
в pdf формате Cкачать Аэродинамические характеристики Д
в pdf формате

Краткое описание

Дымососы серии Д эксплуатируются совместно с котельными агрегатами, имеющими уравновешенную тягу. Основное назначение… подробнее…

39 477

Отправить заявку

В корзину

Условия оплаты и доставки График работы * Цена указана с НДС. Не является публичной офертой.

Бесплатная доставка
по Екатеринбургу

+7 922 034 66 94

Описание

Дымососы серии Д эксплуатируются совместно с котельными агрегатами, имеющими уравновешенную тягу. Основное назначение дымососов Д состоит в обеспечении стабильной подачи приточного воздуха к топочным камерам котлов. Такими машинами комплектуются паровые котельные агрегаты с часовой производительностью 25 тонн пара и более, а также газомазутные котлы с часовой производительностью тепла от 0,5 до 16 Гкал. В газомазутных котельных установках дымососы могут работать не только на вдув приточного воздуха, но и на утилизацию дыма.

Кроме котельных агрегатов дымососы Д могут использоваться в составе различных технологических установок, где требуется интенсивное перемещение рабочей воздушной среды.

Самыми востребованными моделями дымососов являются дымососы Д-2,7 и Д-3,5.

КОНСТРУКЦИЯ ДЫМОСОСОВ Д

Дымососы Д выпускаются в виде моноблока. На единой опорной раме, представляющей собой сварную металлоконструкцию, располагается электропривод, подключенный к центробежному вентилятору. Всасывание воздуха происходит вдоль оси рабочего колеса вентилятора, а выброс – через улитку под углом 90 градусов к оси.

Котельные дымососы Д выпускаются с поворотной улиткой, что дает возможность направить выходной патрубок под углом от 0 до 270 градусов (шаг поворота – 15 градусов). На выходном патрубке улитки предусмотрен прямоугольный фланец с отверстиями под стыковку оборудования с воздуховодами вентиляционной системы.

Установка дымососов Д производится на фундамент или перекрытие здания. В опорной раме предусмотрены отверстия под анкерное крепление. Для снижения уровня вибрации и шумов рекомендуется использовать гибкие вставки и виброизолирующие прокладки между рамой и поверхностью опоры.

По исполнению Д делятся на правые и левые (по направлению вращения рабочего колеса вентилятора, если смотреть со стороны электропривода).

Условия эксплуатации

Дымососы Д рассчитаны на эксплуатацию в регионах с умеренным климатом (в соответствии с требованиями ГОСТ 15150). Температура окружающей среды при размещении и работе тягодутьевых машин должна находиться в диапазоне от -30 до +40С.

Не рекомендуется производить запуск котельного дымососа Д, если температура корпуса находится ниже отметки -30С.

Максимальная температура перемещаемой среды составляет +200С.

Категория размещения котельных дымососов Д согласно ГОСТ 15150 может соответствовать 1-4. Если тягодутьевая машина серии Д предназначена для эксплуатации в неблагоприятных условиях, по договоренности с производителем возможно изготовление дымососов из износостойких марок стали и с утолщенным корпусом.
