Уклон трубопроводов: Какой должен быть уклон при прокладке канализационной трубы? Уклон трубы на 1 метр.

Какой должен быть уклон при прокладке канализационной трубы? Уклон трубы на 1 метр.

Основной частью канализационной системы является сеть трубопроводов, которые, как правило, монтируются не горизонтально, а под наклоном, обеспечивая отведение жидких отходов от места сброса самотеком. Чтобы избежать засорение каналов нечистотами, важно знать, какой уклон канализационной трубы устанавливать.

Почему важен уклон канализации?

Канализационные магистрали не укладываются горизонтально. Мало того, согласно требованиям СНиП, система должна иметь уклон канализационной трубы, соответствующий настоящим правилам. Почему градиенту отводится такое важное значение? Чтобы уровнять скорость стока жидких отходов и твердого мелкого мусора.

Большинство мастеров-любителей, занимающихся прокладкой канализации самостоятельно, совершают 2 главные ошибки:

• Устанавливают угол наклона меньше рекомендованного. Отведение отходов происходит медленно, что способствует засорению. Даже сточные конструкции для ванн, по которым движется исключительно вода, со временем засоряются, поскольку на их внутренних стенках откладывается осадок, образующий пробку. Если уложить под низким углом отвод от унитаза, появятся проблемы со смывом и добавится неприятный запах гниения нечистот.
• Уклон канализационной трубы больше рекомендуемого. В этом случае сток жидких отходов происходит быстрее твердых, вследствие чего последние налипают на стенки трубопровода и начинают разлагаться. Это приводит к появлению зловоний и засорению. Канализацию придется чистить ежемесячно.

ПНД трубы в нашем каталоге

Наружная труба ПВХ для канализации

Труба фановая для внутренней канализации

Трубы двухслойные гофрированные

Труба Corex (Корекс), двухслойная

Нормы СНиП имеют рекомендательный характер, но игнорировать их весьма глупо, поскольку все параметры были рассчитаны на основе многолетнего опыта и законов физики.

Правильный уклон

Как определить угол наклона трубопровода? Воспользоваться СНиП, где все значения указаны в виде десятичной дроби: 0. 035, 0.025 и т.п. Дробь указывает на разницу высот между верхним и нижним концом участка трубы, равного 1 м.

Например, 0.035 укажет Вам на то, что верх выше низа на 35 мм.

Большинство трубопроводов обычно превышают длину 1 м. Поэтому для вычисления используют формулу: нужный уклон умножается на общую длину участка трубы. Например, нам нужно проложить магистраль длиной 10 м с уклоном 3.5 см на 1 метр. То есть разница между верхним и нижним концом метрового отрезка составляет 35 мм. Каково конечное значение? 3.5 см умножаем на 10 м. Получаем 35 см, то есть низ 10-метровой трубы будет на 35 см ниже верхнего конца, если провести условный горизонт.

Как уклон зависит от диаметра трубы?

Канализация, независимо от вида прокладки — внутренняя (внутри здания) или внешняя (проложена вне здания), монтируется под уклоном, на угол которого существенно влияет диаметр трубопровода. Чем меньше его значение, тем выше градиент наклона. СНиП рекомендует выбирать уклон канализационной трубы на 1 метр, исходя из таблицы:

Диаметр канализационных труб	Нормальный уклон	Наименьший допустимый
50 мм	0,035 (3,5 см)	0,025 (2,5 см)
100 мм	0,02 (2 см)	0,012 (1,2 см)
150 мм	0,01 (1 см)	0,07 (7 мм)
200 мм	0,008 (0,8 см)	0,005 (0,5 см)

Соблюдение вышеуказанных параметров гарантирует оптимальную работу канализационной системы. Если выставить рекомендуемый уклон нет возможности, уменьшите его до минимально допустимого значения. В этом случае риск возникновения засора возрастает, но незначительно.

Уклон внутренней канализации

Уклон получился больше положенного: решение проблемы

Не всегда есть возможность обеспечить должный уклон трубопроводу. Причиной может служить сложный рельеф местности либо что-то другое. Как поступить?

1. Выставляйте трубу так, как возможно, но не превышайте значение перепада на 1 метр более, чем на 15 см. Установите на расстоянии друг от друга тройники вверх отводами, чтобы иметь доступ к системе для чистки. Это относительно бюджетный способ, но потребуется чистить систему чаще обычного, хотя не факт. Если слив воды интенсивный, то проблема может и не возникнуть. Снизить вероятность засорения можно с помощью использования полимерных труб, поскольку налипания грязи на них меньше.
2. Где позволяют условия, прокладывайте трубопровод с рекомендуемым уклоном. Затем установите перепадный колодец, сделайте вывод и ведите трубопровод уже под нужным углом. Не исключено, что потребуется несколько колодцев. Этот способ относительно дорогой, но куда надежней.

Как проложить трубопровод с требуемым уклоном?

Чтобы определить, какой уклон канализационной трубы сделать на участке, возьмите уровень. Затем:

• Прочертите на любой вертикальной поверхности линию с нужным уклоном, запомните место нахождения пузырька в колбе. Выставляйте трубы под наклоном, при котором пузырь находится в аналогичном положении.
• Для метрового уровня с одного конца прикрепите подкладку нужной ширины. Этот метод используется на средних участках: на коротких он не работает, а на длинных — крайне неудобен.

Внутренняя канализация

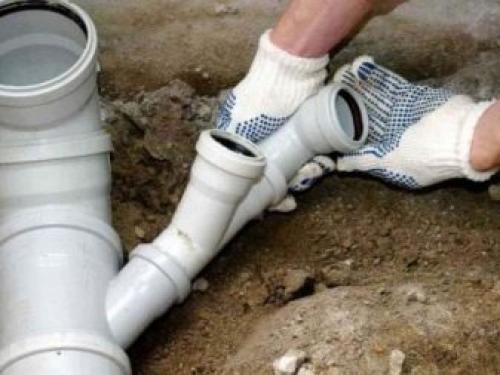

Прокладка магистралей подразумевает установку труб под правильным углом, избежание их провисаний и деформации. Помните, что отводы от разной сантехники должны иметь разный уклон.

Для облегчения монтажа внутренней канализации можно воспользоваться стенами: начертите на них линии под нужным углом и по указанным меткам выставляйте трубу. Не используйте в качестве ориентира пол, он может быть неровным. Возьмите уровень и установите реальный горизонт. От него и отталкивайтесь, чертя вспомогательную линию. Используйте указанную выше формулу и высчитайте перепад, затем нанесите на стену ориентир, задирая дальний конец.

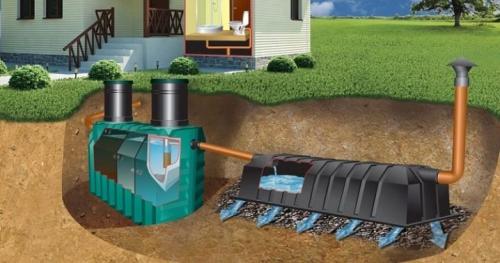

Внешняя канализация

По внешнему участку канализационный трубопровод прокладывается по траншее. Важно сделать трассу с минимальным количеством поворотов и изгибов, поскольку они являются потенциальными участками засорения. В идеале — по прямой. Если это невозможно, используйте тройники в местах, где нужно оборудовать изменение направления магистрали. Труба должна выводится немного выше уровня грунта. Обязательно установите заглушку на тройник.

Дно траншеи делается максимально ровным, чтобы исключить провисание трубы. Копать нужно вглубь на 20 см ниже необходимого уровня, чтобы выложить подушку из песка. На коротком расстоянии и при незначительном уклоне дно можно оставить ровным. Если трубопровод более протяженный и со значительным углом, придется копать траншею под нужным уклоном. Необязательно соблюдать точные значения, нужного градиента можно добиться подсыпкой песка. Из траншеи нужно убрать все камни, корни и т.п. Дно уплотняется, перед монтажом оно должно иметь уплотненное основание.

Похожие статьи

Уклон канализационной трубы по СНИП: таблицы, памятка и правила расчета

Устройство сливных коммуникаций только на первый взгляд кажется примитивной задачей, не требующих особых знаний и навыков. На самом деле здесь есть свои тонкости. Самая распространенная ошибка неопытных сантехников – неверно рассчитанный уклон канализационных труб, так называемых «лежаков», при котором сильно снижается эффективность работы системы, а в особо сложных случаях происходит обратный заброс сточных вод.

Содержание статьи

• 1 Уклон канализации на 1 м: СНиП и общие правила
• 2 Табличные данные и расчет
• 3 Заключение
  • 3.1 Похожие статьи

Уклон канализации на 1 м: СНиП и общие правила

В отношении трубопроводов, по которым жидкость (тем более жидкость с твердыми включениями) стекает в централизованную канализацию или септик, действуют определенные правила:

• уменьшение диаметра трубы требует увеличения ее уклона и при этом меньшего процента заполнения;
• если диаметр трубы рассчитан неправильно, то правильно выбранный уклон не спасет ее от засорения и недостаточно быстрого стока отходов;
• увеличение угла наклона труб выше нормального приводит к тому, что вода не успевает смывать органические отложения со стенок, возможно также полное перекрытие зева трубы и срыв водяных затворов.

Таким образом, максимальный и минимальный уклон канализационных труб для самотека (самотечной системы, стока без создания избыточного давления) определяется по таблицам, составленным на основании длительных наблюдений и экспериментов.

При расчетах необходимо учитывать, что, в зависимости от источника справочной информации, угол уклона может даваться в градусах (отклонение осевой линии трубы от горизонтали), миллиметрах на метр длины участка трубопровода или в виде дроби. В последнем случае дробь – это отношение перепада высот на участке трубы к ее длине.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы.

Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Заключение

Проектируя канализационную систему в частном доме или квартире, следует не забывать – отказ от соблюдения правил по сохранению правильного уклона трубопроводов приведет к постепенному снижению эффективности системы и необходимости частых ее прочисток.

Уклон канализационной трубы — рассчитываем правильно

Монтируя инженерные коммуникации, каждый застройщик пытается сделать канализационную систему самотечной, когда все стоки уходят самостоятельно.

Для того чтобы движение было самопроизвольным без каких-либо непредвиденных последствий, канализационный трубопровод требуется монтировать под уклоном с учетом определенных строительных норм.

Данные стандарты должны быть соблюдены для того, чтобы все стоки (вода, твердые частицы) двигались с одинаковой скоростью.

О том, какой уклон канализационной трубы должен быть, читайте далее в статье.

Содержание

• 1 Зависимость работы системы водоотведения от угла наклона
• 2 Уклон под максимальным углом
• 3 Правильный расчет уклона
• 4 Виды канализации
• 5 Уклон в помещении
• 6 Выставляем угол наклона трубы с помощью оборудования

Зависимость работы системы водоотведения от угла наклона

Если вы монтируете конструкцию самостоятельно, обязательно проследите, чтобы угол уклона канализационной трубы был выдержан согласно установленным стандартам. В случае если градус окажется меньше, время схождения воды увеличится. Это приведет к тому, что на внутренних стенках цилиндрических изделий скопятся осадки, которые образуют засор. Помимо проблем со смывом появится неприятный запах.

Уклон под максимальным углом

Большой уклон так же неприемлем, как и маленький, поскольку стоки сойдут довольно быстро, а твердые частицы задержатся на стенах трубопровода.

Прежде всего, это объясняется плотностью. Поскольку этот параметр отличается, движение стоков будет проходить в разном скоростном режиме. Максимальный уклон для канализационных труб, так же как и минимальный, значительно снижает эффективность работы всей системы.

Большой уклон трубы в частном доме, как бы странно это ни звучало, приведет к тому, что вам придется чаще пользоваться вантузом или канализационным тросом. Этот факт объясняется тем, что вода быстро сойдет, не успевая смыть крупные и плотные нечистоты.

Осадки будут накапливаться на стенках трубопровода, что приведет к гниению, вызывая неприятные запахи. Это станет причиной постоянного засора канализации, которую вам придется чистить как минимум один раз в месяц.

Кроме того, следует учитывать, что большая скорость движения стоков при значительном наклоне канализации увеличивает нагрузку на фитинги и трубопроводные стыки. Потому так важно перед монтажом системы водоотведения максимально правильно рассчитать наклон канализационной трубы.

Правильный расчет уклона

Чтобы понять, что такое канализационный уклон, следует ознакомиться с нормативными актами, где этот показатель обозначается в долях, которые отмечены десятичными дробями.

В расчете угла размещения канализационной трубы нет ничего сложного. Например, если у вас отметка 0,05, это значит, что при прокладке метрового отрезка цилиндрического изделия разница высоты на концах составляет 5 см.

Если ваша коммуникация имеет длину 30 м, значит, требуется 5 умножить на 30, что равняется 150. То есть конец сточной трубы должен быть опущен на 150 см. Необходимо помнить, что правильный расчет всецело зависит от полной длины всей системы.

В случае если вы используете трубу диаметром 50 мм и длиной 1 м, угол расположения канализации будет равен 0,03 м.

Не забывайте, что правильный уклон труб не должен превышать 15 см на 1 м коммуникации.

Виды канализации

Существует два основных типа системы водоотведения: внутренняя и наружная.

Независимо от варианта конструкции, которую вы монтируете, уклон должен выдерживаться в любом случае. Не следует забывать о том, что чем меньше диаметр укладываемых труб, тем больше должен быть угол расположения коммуникаций.

В нормативных документах указана таблица параметров уклона. Если из-за сложности рельефа не удается выдержать все стандарты, необходимый угол можно уменьшить до нижней нормативной границы.

Если без большого уклона не обойтись, по ходу канализационной трассы монтируйте тройники с отводами. Это даст вам возможность без проблем чистить засоры, поскольку вероятность их появления очень высока.

Чтобы система водоотведения не приносила непредвиденных хлопот, устанавливайте трубы под рекомендуемым углом на том участке, где это возможно.

Не забывайте о перепадном колодце, из которого под нужным уклоном будет выводиться трубопровод. В зависимости от длины канализационной системы вам может понадобиться несколько аналогичных колодцев. Такой вариант обустройства комплекса инженерных сооружений более трудоемок, однако это гарантирует качественную работу всей конструкции.

Необходимо помнить, что при укладке канализации лучше использовать пластиковые трубы. Благодаря материалу, из которого они изготовлены, стенки цилиндрических элементов получаются идеально ровными, что делает невозможным возникновение засорения. Осадков на поверхностях труб практически не остается.

Определить правильный уклон – это только половина работы, ведь его еще следует грамотно выдержать при прокладке канализационного трубопровода. Для этого вам потребуется строительный уровень, в конструкцию которого входит угломер. При отсутствии специального инструмента воспользуйтесь универсальным.

Прокладывая систему от разных приборов (раковины, ванны, унитаза), помните, что углы расположения канализационных труб будут отличаться друг от друга.

Уклон в помещении

Если вы прокладываете коммуникацию внутри комнаты, нужные уклоны можно отмечать на поверхности стены.

Не стоит выставлять ориентир по уровню пола. В данном случае рекомендуется отбить линию горизонта с помощью нивелира. При отсутствии этого прибора можно воспользоваться универсальным уровнем.

После проведения этой процедуры просчитайте нужный перепад и поднимите отдаленный конец трубы канализации. Только после того, как вы убедитесь, что уклон рассчитан правильно, начинайте монтаж коммуникаций.

В ванной и туалете нужный уровень выкладывается с использованием цементного раствора, поскольку впоследствии трубопровод будет дополнительно отделываться коробом, изготовленным из гипсокартона. В дальнейшем на него следует наклеить облицовочную плитку.

На сегодняшний день канализационный трубопровод укладывается в штрабы. Однако такой вариант доступен далеко не каждому, поскольку в панельных домах толщина стен не соответствует данному проекту.

Если прокладка системы идет от кухни, используются подставки, сделанные из клиньев. После этого смонтированный канализационный трубопровод фиксируется к поверхности стены с применением специальных держателей. Шаг между ними не должен превышать 40 см.

Во время монтажа системы канализационные раструбы следует разворачивать против движения потока. Это поможет избежать подтекающих стыков.

При размещении трубопровода вне комнаты он укладывается в подготовленные траншеи. Монтируя трассу, необходимо сделать ее максимально ровной. Не стоит забывать о том, что места поворотов – это сегмент постоянных засоров.

Если без изгибов обойтись невозможно, на этом участке требуется установить тройник, из которого следует обязательно вывести отрезок трубы, которая должна располагаться выше уровня грунта.

Не забудьте заглушить ее специальной крышкой. Благодаря такому отводу у вас появится дополнительная возможность прочистить засоренное место.

Во время монтажа внешней канализационной системы подготовленная траншея должна обязательно иметь ровное дно. Важно, чтобы глубина готового углубления была на 25 см больше итоговой. Впоследствии в него укладывается подушка из песка.

Песок засыпается слоями, выравнивается по уровню и уплотняется с использованием большого количества воды. Для получения максимально ровного дна желательно сформировать четыре слоя песка.

После того как вы полностью подготовите траншею, можно укладывать трубы и засыпать их природным строительным материалом. Он должен прикрыть инженерное сооружение до половины, при этом остальное пространство заполняется почвой.

Выставляем угол наклона трубы с помощью оборудования

Чтобы грамотно определить угол наклона канализационного цилиндрического изделия, следует запастись специальными инструментами. На глаз невозможно правильно провести монтажные работы, поэтому вам обязательно потребуются строительный уровень (водяной или универсальный) и нивелир.

Если при прокладке канализационной системы применяется водяной тип измерительного инструмента, важно, чтобы он имел на дне круглую выемку. Это позволит прочно фиксировать уровень во время проектирования уклона, особенно если труба выполнена из металла, так как на приборе предусмотрен магнит.
