Трубчатые нагреватели: конструкция, подбор, установка. Статья компании Технонагрев

Содержание

конструкция, подбор, установка. Статья компании Технонагрев

В конструкцию любого электронагревателя помимо основного резистивного элемента входят вспомогательные элементы в виде: контактных выводов, электроизоляции, защиты от механических повреждений, креплений и т.д. Без этой оснастки не один нагреватель не считается полноценным устройством, которое можно применять.

Для нагрева промышленного оборудования используются нагреватели категории — ТЭН. Изготавливаются такие устройства с полностью герметичной конструкцией, а их внешняя оболочка предусматривает защиту от влияния агрессивной среды.

Устройство ТЭНов

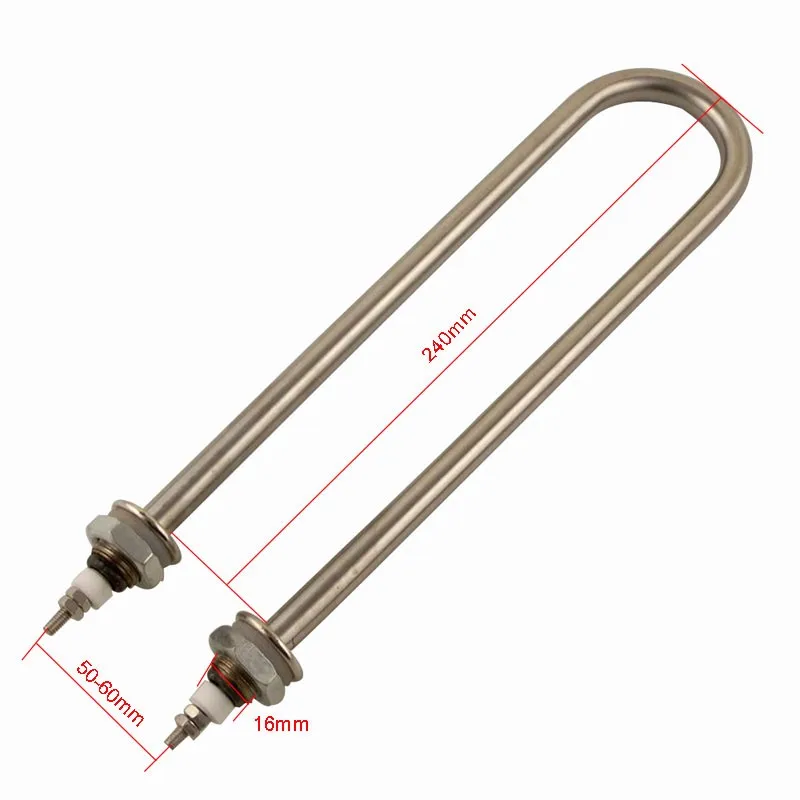

В стандартной сборке спираль высокого сопротивления располагается внутри металлического корпуса. На концах устройства установлены стержни, к которым могут подсоединяться различные по типу варианты выводов для подключения к электросети. Внешняя трубка (корпус) обычно состоит из стали углеродистого типа или нержавеющего металла.

Нагревательный элемент (спираль) не должен иметь прямого контакта с внутренними стенками трубки, и для его исключения внутренняя полость нагревателя заполнена изолирующим веществом, которое хорошо проводит тепловую энергию. Кристаллическая смесь магния — периклаза часто используется в качестве изолирующего наполнителя. После того, как трубка была заполнена порошкообразным периклазом, она переходит к этапу обжимки. Под воздействием высокого давления изолирующий материал переходит в монолитное состояние, надежно фиксируя спираль вдоль оси трубы нагревателя. Сжатое нагревательное устройство может быть отлито в различные формы. Стержни, из которых получены контактные элементы, изолированы от «корпуса» нагревателя благодаря специальному материалу, который проводит тепло, но не прерывает ток. Герметизация концов осуществляется за счет влагостойкого силиконового лака.

Преимущества и недостатки ТЭНов

Трубчатые электронагреватели пользуются высоким спросом, т.

к. имеют массу преимуществ перед иными типами нагревательных устройств:

высокая надежность,
безопасность в обслуживании;
безотказно работают в агрессивных средах;
могут оснащаться элементами защиты от вибрации и ударов.

Трубчатые нагреватели, изготовленные по специальной конструкции, могут работать в прямом контакте с газовыми и жидкими средами. К сожалению, огромный перечень преимуществ нагревателей данного типа не позволяет использовать их во взрывоопасных средах. Существуют специальные модели ТЭН, которые могут вырабатывать до 800 градусов Цельсия. За счет герметичного выполнения в среднем срок службы такого элемента может составлять до 10 тыс. часов.

«Технонагрев» изготавливает ТЭНы, которые можно использовать на самых различных устройствах промышленного и бытового пользования. Помимо стандартного перечня нагревателей, у нас вы найдете одноконцевые патронники, диаметром 6,5-20 мм. Таким нагревателям характерна высокая удельная мощность.

К недостаткам трубчатых нагревателей можно отнести только невозможность проведения крупного ремонта. Если ТЭН перегорел, его придется только заменить новым нагревателем.

Как выбрать ТЭН

На сегодняшний день существует много моделей нагревателей ТЭН, которые отличаются не только внешним видом и комплектацией, у некоторых схожих моделей бывают совершенно разные характеристики работы. Если у вас возникли проблемы при выборе нагревателя, специалисты «Технонагрев» на основе информации о вашем оборудовании подскажут самый подходящий вариант нагревателя и проконсультируют обо всех его положительных сторонах и возможных недостатках.

Эксплуатация ТЭНов

Для того, чтобы ваш нагреватель работал как намного дольше следует подбирать его с максимально подходящими параметрами для вашего оборудования. Характеристики его также должны в полной мере соответствовать имеющейся среде. Зачастую причина отказа ТЭН — это нарушение герметичной конструкции. Происходит это в основном из-за окисления корпуса или контактных выводов. Влага, попадающая на резистивный элемент, вызывает короткое замыкание. Перечисленные причины спровоцированы чрезмерным усилием на контактные выводы при подключении проводов к нагревателю и/или образованием накипи на поверхности трубчатой оболочки.

Соблюдая следующие правила, вы сможете продлить «жизнь» нагревателя и использовать его максимально эффективно:

не прикладывайте излишние усилия при закручивании гаек в процессе подсоединения контактных выводов, так вы не нарушите герметичность.
каждый ТЭН должен использоваться именно в той среде, для которой он предназначался изначально.
со временем на корпусе нагревателя может появляться солевой налет, поэтому регулярно очищайте устройство от накипи и других отложений.

«Технонагрев» производит полную линейку патронных, ленточных, трубчатых и погружных нагревателей для широкого спектра промышленных и коммерческих применений. «Технонагрев» состоит из отдела продаж и технологического производственного цеха, полного ресурсов. Наши технологи обладают большими знаниями, поэтому мы можем предложить своим клиентам обогреватели и регуляторы непревзойденного качества, производительности и надежности.

Трубчатые нагреватели (ТЭНы) воздушные и водяные

Описание: Нагревательный элемент (ТЭН) к водонагревателю, котлу, бойлеру…

Жарочный шкаф — ШЖЭ Интерхолод Дизайн г. Казань

Длина 620 мм трубка 8 мм

ТЭН КНЭ-50М-1 № 50М-1 42А13/2,0 J220 U65 Нержавейка Межцентровое…

Мощность 2,5 квт

2,0 кВт/220В, штц М14*1, 5 для дистиллятора ДЭ-4 (с июля 2003г.) (0, 36кг.)

Шкаф конвекционный электрический «ИНТЕКО» Р 93-01

Для ПЖШ-2

ТЭН 277 A13 2,5 квт для хлебопечки ХПА 16 Напряжение: 220В Мощность:. ..

Мощность — 3,5 кВт Диаметр трубки — 13 мм Материал — углеродистая…

для Котлов ЭВПМ

ТЭН для нагрева воздуха мощность 900 Вт предназначен в качестве встраиваемых…

ТЭН ЭП-2М №15

Комплект состоит из ТЭНов: ТЭН 191/1,65 кВт ТЭН 158/0,85 кВт ОБЩАЯ МОЩНОСТЬ …

на сковороду Гриль-Мастер

Подходит для моделей оборудования LAINOX: AU04, AU05, AU08, AU10, AU20

Подходит для моделей ANIMO: WIKI 80N, WKI 10N, WKI 20N 3KW, WKI 40N, WKI 60,…

ТЭН для водонагревателя НЭ-1А №10а 60А13/2,0 P220 углеродистая…

Характеристики: Размеры: 245 x 170 x 230mm Напряжение: 220 Вольт Мощность:…

Диаметр фланца — d48 мм Резьба под датчик температуры — М5 Длина ТЭНа -…

ТЭН на котел КПЭМ Оцинкованный металл

для водонагревателя типа ВЭТ-30Ф600

Комплект ТЭНов на конфорку Гомельторгмаш. КЭ-0,12. ТЭН 121С10/1,2 Т220…

ТЭН внешний на конфорку КЭ-0,12. Гомельторгмаш. в счете наименование ТЭН…

ТЭН на конфорку производства Гомельторгмаш. Внутренний. Наименование в счете …

Для универсальной конфорки внешний

внутрений для универсальной конфорки

Состоит из 2 -х тэнов ТЭН-187-8,5-8.5/1,6 Т 230 + ТЭН-151-8,5-8.5/1,4 …

электроплит ПЭТ-0,17В, ПЭТ-0,34ШВ, ПЭТ-0,51ШВ(В)

1,8 квт. применяется плитах и шкафах Термаль ПЭЖ 4, ПЭ-4ЖШ, ПЭ-6ЖШ

ТЭН 2,0кВт 220В М-обр возд с перемычкой к Муссон Ротор

ТЭН устанавливается в духовые шкафы профессиональных электроплит ПЭ-0,48Ш,…

На духовку и жарочный шкаф ШЖЭ Гомельторгмаш

Масса — 0,83 кг Мощность — 0,8 кВт Напряжение — 220 В Габаритные размеры,…

ТЭН на котел КПЭ Углеродистый металл

Межцентровое 45 мм.

Материал — Нержавеющая сталь

ТЭН на 3,5 кВт на пищеварочный котел КПЭ-160 Водная среда

ТЭН котла КПЭ 160 Нержавейка. Длинна до штуцера 210мм Меж. осевое…

ТЭН котла КПЭ 160 Углерод.сталь Длинна до штуцера 210мм Меж.осевое 117мм

Нержавейка. Среда-вода.

Оцинкованный Межцентровое расстояние: 60 мм Общая длина до штуцера: 300 мм

Углеродистая сталь Диаметр трубки 13 мм Длина от штуцера 300 мм…

Материал «Нержавеющая сталь» Длинна до штуцера 265мм Меж.осевое 117мм

Длина до штуцера 345 мм. Межцентровое 65 мм. Мощность 5…

Длина до штуцера 345 мм. Межцентровое 65 мм. Мощность 5 квт. Нержавейка

Мощность 5 квт. кВт.Пищеварочный котел КПЭ-250-1М. Среда- ВОДА. Меж….

Мощность 5 квт. кВт. Среда- ВОДА. Меж. центровое 120 мм. Длина до штуцера 360…

ТЭН жарочного шкафа Гомель. стар. Межцентровое соединение 61 мм Длина 520 мм

Нержавейка

ТЭН котла КЭ-100Ц Саратов. Межцентровое расстояние: 122 мм Общая длина до…

ТЭН духовки Плит ЭП4ШЦ(Н) ЭП6ШЦ(н) Жарочных шкафов ЖЭШ2Ц(Н), ЖЭШ3Ц(Н), ЖЭШ1Ц(Н)

ТЭН нержавейка, 2,0 кВт. Среда- ВОДА. Электроводонагреватель ЭВФ-6.

ТЭН 2,0 кВт. Среда-ВОДА. Электронагреватель ЭВФ-6.

ТЭН 3,5 кВт. среда-вода. Электронагреватель САОС-400

ТЭН нержавейка 2,5 кВт. Среда — ВОДА. Электронагреватель ЭВФ-9.

ТЭН 2,5 кВт. Среда — ВОДА. Электронагреватель ЭВФ-9.

ТЭН 1,6 кВт. Среда- ВОДА. Нержавейка.Электрокипятильник КНЭ-50.

ТЭН 1 кВт, среда-вода, Электрокипятильник КНЭ-25.

ТЭН нержавейка 3,15 кВт. Среда- ВОДА. Электроводонагреватель САОС-200.

Нержавейка. Среда — вода.

ТЭН 1,6 кВт. Среда-ВОДА. Электрокипятильник КНЭ-50

Электрокипятильник КНЭ-50 Углеродистый металл 1,6 кВт

ТЭН на 4,0 кВт. Электрокипятильник КНЭ-100Б.

ТЭН 1,6 кВт. Среда-вода. Электроводонагреватель.

ТЭН нержавейка, 1 кВт. Электрокипятильник КНЭ-25.

ТЭН на 5 кВт. Среда — вода. Пищеварочный котел КПЭ-250. Углеродистая сталь

ТЭН на 3,5 кВт Промышленные стиральные машины. (черн)

ТЭН 3,5 кВт. среда-вода. Электронагреватель САОС-400

ТЭН 3,5 кВт. среда-вода. Электронагреватель САОС-400.

Блок ТЭН для котлов КПЭ НГ, мощность 7,4 квт, Диаметр резьбы 4,5 см, длина…

ПОГРУЖАЕМЫЕ НАГРЕВАТЕЛИ С ТЕРМОРЕГУЛЯТОРОМ. Средний срок службы водяных…

ТЭН водяной из нержавеющей стали мощность 3 КВТ. (Турция) Диаметр 190…

Возможна замена на ТЭН 113-6-8,5/3.0 Р230

тэн испарителя на Моноблок низкотемпературный АРИАДА ALS 330Т

Трубчатые нагреватели — Wattco

Нажмите, чтобы увеличить

Трубчатые нагревательные элементы от WATTCO™ являются наиболее универсальным и наилучшим образом подходящим промышленным нагревательным решением для большого количества применений. Трубчатые элементы WATTCO™ изготавливаются на заводе практически любой формы и размера. По запросу могут быть изготовлены нестандартные диаметры изгиба, и мы можем изготовить различные решения для промышленного отопления, такие как фланцевые трубчатые нагреватели.

Трубчатые нагреватели обычно изготавливаются из стали, нержавеющей стали, инколоя, инконеля или титановых сплавов. Трубчатые элементы часто рассматриваются как основа всех нагревательных элементов. Эти нагревательные элементы имеют прочную внешнюю оболочку, помогающую защитить технологический нагреватель от физических нагрузок, и изготовлены из высококачественных сплавов, обеспечивающих эффективную передачу тепла от змеевика сопротивления к нагревающей среде.

В зависимости от номинала, оболочки и формы электрические трубчатые нагреватели WATTCO™ используются в различных областях промышленного нагрева (кондуктивный, конвекционный, радиационный нагрев), где требуется рабочая температура до 750 °C (1 382 °F). ) для нагрева жидкостей, газов и твердых тел. Доступны различные диаметры, чтобы отрегулировать удельную мощность в вашем приложении и спроектировать ваше промышленное нагревательное оборудование для наилучшей производительности и длительного срока службы. Стандартные и изготовленные по индивидуальному заказу контактные выводы упрощают установку и техническое обслуживание.

Wattco использует высококачественный оксид магния, чтобы обеспечить эффективную передачу тепла от резистивной катушки к теплоносителю, будь то воздух, жидкость или твердое тело. Радиусы изгиба разработаны с тщательным опытом, чтобы обеспечить оптимальную производительность при соблюдении «подгонки формы и функциональности» в вашем приложении.

Получите предложение по трубчатому нагревателю сегодня. Wattco также производит другие решения для промышленного отопления, такие как инфракрасные обогреватели, погружные нагреватели, циркуляционные нагреватели и многое другое. Нажмите здесь, чтобы просмотреть все наши продукты

Технические характеристики Приложения Особенности и преимущества Изображения

Стандартные диаметры: диаметры 0,260 дюйма, 0,315 дюйма, 0,375 дюйма, 0,430 дюйма, 0,475 и 0,625 дюйма
Доступны различные оболочки, диаметры и характеристики
Поставляется с электрически изолированной оболочкой
Обеспечивают превосходную внутреннюю электрическую изоляцию и теплопроводность
CSA, одобрено CSA США и UL

Материал	Приложение
Медь	Вода, масло, смазка
Сталь	Щелочные чистящие растворы, Деготь, Асфальт или воздушное отопление
Нержавеющая сталь	Агрессивные жидкости, пищевое оборудование, Радиаторное отопление
Инколой	Растворы для очистки и обезжиривания, Агрессивные жидкости
Инконель	Растворы для покрытия и травления кислотные
Титан	Агрессивные жидкости

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ	ПРЕИМУЩЕСТВА
РЕЗЬБОВЫЕ ФИТИНГИ Припаяны, обжаты или приварены к холодной части элемента. Используется в качестве герметичного соединения с нагревателем, установленным в открытых резервуарах или емкостях. Поставляется из латуни, стали или нержавеющей стали.	Простота установки Можно придать практически любую форму Компактный размер Точная и простая регулировка тепловой мощности Прочный Простота обслуживания Легко заменить, что исключает длительные периоды простоя
КОМПРЕССОРНЫЕ ФИТИНГИ Изготавливается из никелированной латуни для установки в полевых условиях на элементах диаметром 0,375”, 0,430”, 0,475”.	ФАКТОРЫ, КОТОРЫЕ НУЖНО УЧИТЫВАТЬ Пожалуйста, примите во внимание следующие факторы, чтобы выбрать идеальные трубчатые элементы/трубчатые нагревательные элементы WATTCO™ для вашего применения: Мощность нагревательного элемента, Вт Материал оболочки (коррозионный или неагрессивный) Температура продукта Степень аэрации приложения Скорость воздуха в вашем приложении Температура окружающей среды
Влагостойкие клеммные коробки: Установлен на заводе По специальному запросу могут быть предварительно просверлены отверстия в клеммных коробках. Это может облегчить установку труб на месте. Для соединения элементов с клеммной коробкой могут потребоваться фитинги.
ЭЛЕМЕНТ ЗАЖИМ Состоящие из двух частей зажимы из нержавеющей стали, показанные справа, могут использоваться в качестве опор для элементов в печах или резервуарах. Используйте половину хомута со шпилькой, приваренной к баку или пластине, для применения с хомутом. Доступные размеры «C»: 1 1/4″, 1 7/16″, 1 5/8″ и 1 15/16″.
МОНТАЖНЫЕ КРОНШТЕЙНЫ WATTCO™ может обжимать стандартные монтажные скобы на элементах, чтобы упростить установку. Специальные кронштейны могут быть настроены на ваши элементы.

Трубчатые нагреватели | Valin

Трубчатые нагревательные элементы обеспечивают исключительную передачу тепла путем теплопроводности, конвекции или излучения для нагрева жидкостей, воздуха, газов и поверхностей. Конфигурация трубчатых элементов в большинстве узлов нагревателя различается — круглая, треугольная, плоская прессованная и фигурная. Изгибы изготавливаются в соответствии с требованиями заказчика. Диаметры от 0,200 до 0,475 дюймов, изготовленные по индивидуальному заказу, множество материалов оболочки с характеристиками температуры оболочки до 1600 ° F, плотностью ватт для соответствия многим приложениям и до 600 вольт. Доступен с более чем 20 дополнительными разъемами и множеством аксессуаров.

Круглые двухсторонние трубчатые нагреватели

Трубчатые нагреватели являются наиболее универсальными из всех электрических нагревательных элементов. Они способны формироваться практически в любой конфигурации. Трубчатые нагревательные элементы обеспечивают исключительную передачу тепла путем теплопроводности, конвекции и излучения для нагрева жидкостей, воздуха, газов и поверхностей.

Односторонние трубчатые нагреватели

Односторонние трубчатые нагревательные элементы имеют такую же конструкцию, что и стандартные трубчатые элементы. Они заканчиваются на одном конце, что может упростить проводку и установку.

Трубчатые нагреватели с тонкими лопастями

Нагреватели с тонкими лопастями имеют большую площадь поверхности, чем традиционные круглые элементы. С помощью Thin Blade оборудование может быть спроектировано с большей мощностью в меньшем пространстве, чем обычный элемент.

Трубчатые нагреватели бункера

Высокотемпературные модульные нагреватели бункера могут быть изготовлены на заказ в соответствии со спецификациями вашего бункера. Низкая удельная мощность обеспечивает длительный срок службы при рабочих температурах от 250°F (120°C) до 350°F (175°C) или выше.

Трубчатые нагреватели специальной формы

Трубчатые нагревательные элементы специальной формы имеют конструкцию, аналогичную нашим стандартным трубчатым элементам. Фасонные нагреватели могут быть более жесткими и иметь более высокую удельную мощность, что снижает температуру оболочки и продлевает срок службы нагревателя. Нагреватели, прикрепленные к поверхности, имеют больший контакт с поверхностью, что обеспечивает большую теплопроводность, чем обычные круглые элементы.

Мини-трубчатые нагреватели

Мини-трубчатые нагреватели могут принимать различные формы и могут быть адаптированы для широкого спектра применений. Небольшие диаметры позволяют быстро реагировать, обеспечивая тепло в тесных помещениях, где невозможно установить большинство обогревателей.

Трубчатые нагреватели Watlow

Универсальный и экономичный трубчатый нагревательный элемент WATROD™ от Watlow®, доступный в вариантах с односторонним или двусторонним подключением, подходит практически для всего диапазона погружных и воздушных нагревателей. Нагревательные элементы Firebar обеспечивают дополнительную эффективность нагрева по сравнению со стандартными круглыми трубчатыми нагревательными элементами, особенно для погружных применений в жидкостях на нефтяной основе, требующих высоких киловатт.
