Соединение проводов на люстре из 5 плафонов. Как повесить люстру — полезные советы по подключению своими руками. Устанавливаем крюк для люстры

Содержание:

Люстры с различным количеством ламп служат не только украшением интерьера. С помощью этих светильников становится возможным создание различных условий освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные виды выключателей самостоятельно даже начинающему электрику.

Как подключить люстру с 3 лампами к выключателю с 1 клавишей

Подключение данного осветительного прибора к одноклавишному выключателю выполняется в несколько этапов. В первую очередь необходимо разобраться с проводами в самой люстре. Здесь каждый патрон подключается к двум проводам — фазному и нулевому, изоляция которых окрашена в разные цвета. Чаще всего нулем считается голубой проводник, а остальные цвета означают фазу. В соответствии с правилами, фаза соединяется с центральным контактом патрона, а ноль — с боковым.

Крепление рожков люстры осуществляется к корпусу, где объединяются все провода. Их распределение для одноклавишного выключателя выполняется следующим образом: фазные провода объединяются в одну группу, а нулевые — в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. В дальнейшем узлы проводов фазы и нуля, выходящие из люстры, соединяются с соответствующими проводниками электрической сети.

В также имеется два провода — . Из нее идет подача двухжильного кабеля отдельно на люстру и отдельно на выключатель. К светильнику подается фаза и ноль, а к выключателю — только фаза к обоим контактам. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой — сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные — фазные.

В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Как подключить люстру с 3 лампами к выключателю с 3 клавишами

Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп.

Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

Таким образом, подключить люстру с тремя лампами не представляет особой сложности. Самое главное — тщательно изучить схему и по возможности применять только цельные кабели, с минимальным количеством наращиваний и скруток. В результате, эксплуатация люстры будет долгой и безопасной.

Трудно представить себе потолок с голой лампой без изящного плафона, стеклянных цветочков, металлических спиралей и прочих декоративных элементов. Люстра давно стала неотъемлемой частью дизайна интерьеров, и несмотря на ее внешнюю сложность и фигурность, установить ее на место по плечу каждому человеку.

Чтобы продемонстрировать весь процесс монтажа и помочь Вам сэкономить немалые деньги на услугах электрика, ниже приведены подробная инструкция советы, рекомендации и пошаговые фотографии, как подключить люстру самостоятельно.

Основные этапы работы

Украсить потолок новым осветительным прибором можно за полчаса, если четко следовать основным этапам монтажа и подключения:

• Знакомство с правилами и нормами;
• Подготовка необходимых инструментов и материалов;
• Крепление люстры;
• Подключение;
• Проверка работоспособности.

Этап 4 – Подключение к сети

Способы подключения люстр зависят от выбранного метода крепления, но основной принцип такой – после установки на потолке крюка, анкера или кронштейна соединить провода, изолировать и после этого повесить светильник.

Если подробнее, то процесс подключения выглядит следующим образом:

• Вывести токоподводящие провода наружу.
• Соединить жилы корпуса с подводящими с помощью колодок или клемм WAGO, при этом следует строго соблюдать назначение проводов: зеленая или желтая расцветка – это “заземление”, голубая или синяя – “ноль”, белая, коричневая, розовая – “фаза”.
• Проверить цветовое соотношение проводников, надежность клемм или колодок.
• Если из корпуса люстры выходят только два провода, то, следовательно, отсутствует заземление, если четыре, то надо подключить две лампы.
• При необходимости осуществить монтаж выключателя света, ориентируясь на подходящую к ситуации схему для подключения.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в необходимый автоматический выключатель, на питающих проводах у люстры или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах , но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

• фаза от первой клавиши выключателя (L1)
• фаза от второй клавиши выключателя (L2)
• ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.

Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

• фаза L1 (оранжевого цвета)
• фаза L2 (желтого цвета)
• ноль N (синего цвета)

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных . Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов.

Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно , и он то же был «Powerman».

А вот теперь можно проверить работу новой люстры. Работает исправно!

P. S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

Люстра, популярный потолочный светильник, есть в каждом доме, причем не одна. Поэтому периодически у всех возникает необходимость установки и подключения люстры. Конечно, совсем не сложно пригласить для этого электрика, который выполнит для вас эту работу за определенную сумму. Но можно и самому научиться подключить люстру, особых способностей это не требует. Положительный настрой, наличие простейших знаний из области электротехники и соблюдение элементарных правил безопасности позволит даже неопытному человеку суметь подключить люстру самостоятельно.

Необходимые инструменты и оборудование:

1. Пассатижи.
2. Отвертка.
3. Индикатор напряжения.
4. Маркер.
5. Стремянка либо другое устойчивое приспособление достаточной высоты.
6. Клеммные зажимы.

Как подключить люстру — определение проводов

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

• «нулевой» провод должен быть синего цвета;
• провод заземления – желтого или желто-зеленого цвета;
• «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания. Надо обратить внимание на количество выходящих из потолка проводов: два или три. Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности. Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Если же у вас старая проводка, и все провода одного цвета, то с помощью индикатора напряжения определите фазные провода на потолке и пометьте их маркером.

Подключение люстры к одинарному выключателю

Самый простой способ подключения люстры. Провода домашней электропроводки и провода светильника попарно между собой попарно соединяются.

1. Нулевой провод люстры соединить с нулевым проводом из распределительной коробки.
2. Фазный провод из распределительной коробки должен быть подключен сперва к выключателю и проведен под его клавишей. Соединить его с фазным проводом люстры.

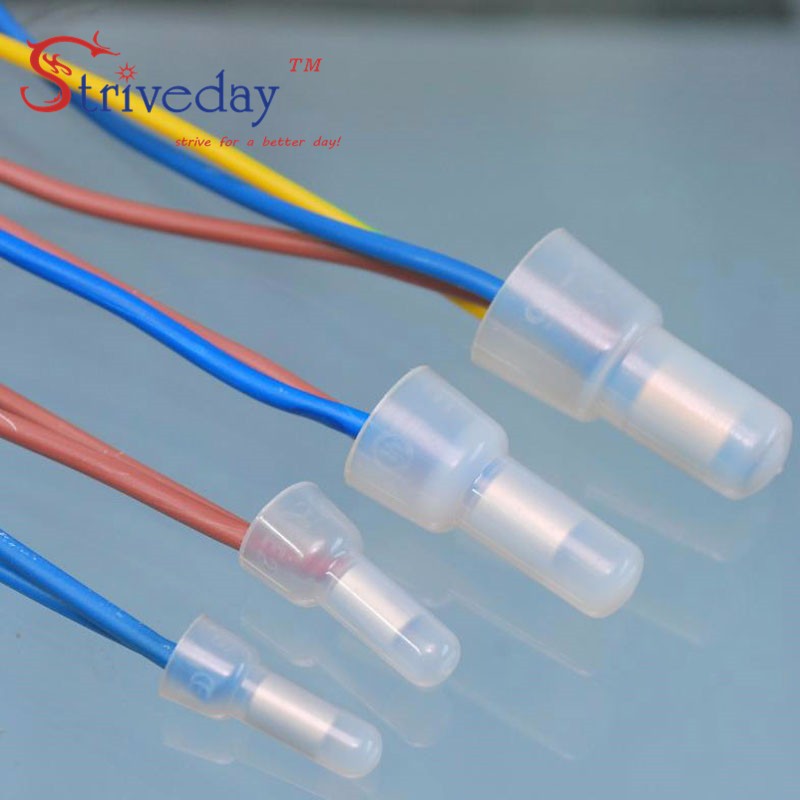

При соединении проводов наиболее надежный и безопасный вариант — использование винтовых клеммных зажимов. Однако на практике часто изолируют скрученные соединения специальными колпачками. Категорически не рекомендуем использовать для изоляции ПВХ ленты, по истечении времени из-за ее усыхания качество изоляции может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Подключение люстры к двойному выключателю

Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Данный вид люстр позволяет регулировать уровень освещенности в помещении и, к тому же, позволяет экономить на счетах за электроэнергию. Если вы желаете установить люстру именно такой модификации, при покупке обратите внимание на количество проводов, выходящих из нее: должно быть не менее двух фазных проводов, не считая проводов заземления и нулевого.

Ваша домашняя электропроводка также должна быть выполнена соответствующим образом: к месту крепления люстры подведены три провода от двойного выключателя. Один из проводов – нулевой провод, два других – фазные провода, проходящие в выключателе через разные клавиши.

Схема подключения люстры с двойным выключателем позволяет ступенчато регулировать уровень освещенности в помещении.

Последовательность выполнения:

1. Разделить провода от ламп люстры на две секции.
2. От каждой секции подключить к нулевому проводу по одной скрутке.
3. Две оставшихся скрутки соединить по отдельности к фазным проводам.

В результате при таком подключении у вас получится три разных режима освещения.

Схема подключения двух-трех люстр от одинарного выключателя

В помещении большой площади часто устанавливают несколько люстр или большое количество галогенных светильников, светодиодных ламп, которые включаются все одновременно одним одинарным выключателем. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях. В таком случае применяется параллельное подключение люстр, как несколько плафонов в одной люстре.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

ВНИМАНИЕ: В подобной ситуации обязательно следует проверить индикатором все три провода, чтобы случайно не замкнуть сеть, если третий провод не фазный, а нулевой. Такое, к сожалению, тоже случается.

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

1. Внимательно изучить инструкцию по подключению люстры.
2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Классический вариант прибора для освещения помещений – люстра. Она дает возможность максимально равномерно распределять световой поток. При установке люстры с одной лампой существенных трудностей не возникает, но при большем числе ламп следует учитывать определенные особенности конструкции.

Необходимый инструмент

Люстра – украшение интерьера

Перед тем, как приступить к подключению люстры, следует подготовить инструмент, необходимый для выполнения этой работы. При такой организации не придется отвлекаться на его поиски.

Индикаторная отвертка должна быть всегда под рукой. С ее помощью определяют фазный провод.

Проведение электромонтажных работ и крепление люстры не возможно без набора отверток с различной формой головок.

Для контроля правильности соединения элементов электроцепи необходим мультиметр.

Пассатижи используются для подготовки проводов и их монтажа.

Использование клеммной колодки упростит процесс компоновки проводов при их соединении.

Помимо указанных инструментов, необходим нож, маркер для разметки и стремянка. До подключения осветительного прибора следует тщательно изучить прилагаемую к нему инструкцию.

Разбираемся с проводами люстры

При наличии инструкции подключение люстры существенно упрощается. В этом документе содержится полный объем информации, касающейся назначения каждого провода, и описан порядок их соединения, а также имеется электрическая схема. Провода принято маркировать следующим образом:

• белый или коричневый – фаза;
• синий – ноль;
• желто-зеленый – заземление.

Провода люстры

Проверка наличия фазы индикатором

В простейшем исполнении индикатор фазы выглядит как прозрачная отвертка. В ней помещен токоограничивающий резистор и индикатор, представляющий собой лампочку. Прибор оснащен двумя контактами. Один из них – это щуп, выполненный как отвертка, другой – контакт на корпусе. Щуп предназначен для определения наличия напряжения в цепи, а к контакту касаются рукой. Световой сигнал говорит о наличии напряжения.

Простейшие индикаторы могут иметь некачественную сборку или плохо различимое свечение индикатора. В большинстве случаев конструкция этого прибора не позволяет использовать его в качестве отвертки, так как корпус не имеет достаточной прочности. Слабое свечение индикатора может стать причиной поражения током. Основными достоинствами подобных устройств – простота эксплуатации и доступная стоимость. В целом прибор справляется со своей функцией.

Индикатор

При его выборе нужно обратить внимание на внешний вид и диапазон рабочих напряжений. Как правило, в сети напряжение составляет 220 В, поэтому в указанный на корпусе диапазон должно входить это значение. В случае, когда корпус не внушает доверия и отсутствует информация о допустимых рабочих напряжениях, покупку такого индикатора лучше не совершать.

Индикаторы профессионального уровня оборудованы двумя полюсами и дополнительно, кроме световой, звуковой сигнализацией. Один из контактов выполнен в виде щупа с надежной изоляцией. Второй представляет собой щуп несколько большего размера, в схему которого включена сигнализация.

Проверка напряжения осуществляется путем касания одним щупом к нулю, а другим – к проводу, который проверяют. Надежность и долговечность этого устройства находятся на хорошем уровне. Однако для проверки необходимо с уверенностью знать, где идет ноль или заземление. В противном случае придется проверить все провода попарно. Для использования в домашнем хозяйстве это неудобно, поэтому прибор, чаще всего, используется в производственных условиях профессионалами.

Проверка наличия фазы мультиметром

Мультиметр представляет собой измерительный прибор с малыми габаритами, который предназначен для выполнения различных измерений и тестов электрических цепей.

Прибор мультиметр

В комплекте с прибором идут щупы. Один их конец оборудован штепселем, необходимым для подключения в гнездо мультиметра, расположенного на передней панели. Другой конец оснащен специальным держателем, который имеет оголенный контакт – щуп. Именно его подключают в тестируемую схему. При использовании устройства следует помнить правило, которого придерживаются электрики всего мира: красным цветом маркируется щуп для соединения с положительным полюсом, черным – с отрицательным.

Перед измерением напряжения в цепи задают установки прибора. В нашем случае – это переменный ток и предел измерения выше 250 В. Далее щупы подключаются параллельно в цепь, и на дисплее прибора высвечивается искомая величина. При определении нулевого провода производят соответствующую перенастройку мультиметра.

Установка люстр различных конструкций: пошаговая инструкция

Люстра с одной лампой

Для установки люстры на месте, где раньше не было этого осветительного прибора, сначала выполняют разметку. С этой целью определяется центр потолка, и точка отмечается маркером. При монтаже в подвесном потолке выполняется отверстие для проводов, в натяжных потолках – монтируются ограничительные кольца и вырезаются отверстия.

Если потолок выполнен с использованием дизайнерского подхода и является сложной конструкцией, то необходимо продумать вариант системы крепления. Для подвешивания массивной люстры потребуется монтаж дополнительной балки или металлической цепи.

Проводка идет от точки монтажа осветительного прибора и опускается по стене к распределительной коробке, к которой подведены провода питания от выключателя.

Важно: Монтаж распределительной коробки следует производить с отступом от потолка, составляющим не менее 150 мм. При этом должен иметься запас длины проводов, расположенных в коробке, минимум 100 мм.

Соединение проводов в распредкоробке осуществляется в соответствии с электрической схемой осветительного прибора. После их соединения между собой требуется тщательная изоляция при помощи изоленты, провода укладываются таким образом, чтобы не происходило их пересечения. В завершении коробку закрывают крышкой, которая надежно фиксируется.

Чаще всего, современные люстры имеют в комплекте крепление, которое представляет собой скобу. Такая конструкция значительно упрощает монтаж. Скобу прикладывают рядом с местом выхода проводов и отмечают это положение. Если вместе с люстрой поставляется крепеж, то диаметр сверла должен соответствовать его диаметру. Не допускается совпадения отверстий для дюбеля и проводов.

В процессе работы

При прокладке проводки необходимо создавать некоторый запас длины, чтобы не возникало затруднений при доступе к проводам в случае демонтажа люстры.

Перед монтажом провода зачищаются и соединяются с помощью клеммной колодки в соответствии с электрической схемой. Если клеммник не поставляется вместе с осветительным прибором, то провода соединяются на скрутке. При этом длина зачищенной поверхности составляет 20 мм, а соединение проводов происходит попарно путем скручивания. В заключение конструкция покрывается изоляционной лентой.

Если люстра имеет металлический корпус, то он оборудуется специальным винтом, который предназначен для устройства заземления. Заземляющий провод, идущий из распредкоробки, зачищается и скручивается в форме кольца. Этот конец надежно фиксируется указанным винтом.

Завершив соединение и изолирование проводов, приступают к монтажу люстры. Перед этим необходимо убедиться, что расположение проводов не совпадает с крепежом.

Двух- или трехламповая люстра

Наличие двух или трех ламп у люстры, не оказывает существенного влияния на процедуру установки прибора.

Отличие от люстры с одной лампой заключается в числе проводов, подводящих питание. При подключении простейшего варианта люстры соединяются два питающих провода и подключается заземление. При подключении осветительного прибора, оборудованного двумя или тремя лампами, используется три провода для питания и один – для заземления. Коммутация проводов осуществляется согласно электрической схеме. Для этого сводят в одну точку по одному проводу от каждого патрона и ее соединяют с нулем.

При подключении двухламповой люстры незадействованные провода соединяют с фазными проводами. В трехламповой провод, идущий от третьего патрона, параллельно соединяется с фазой второго или третьего патрона. Способ соединения в этом случае такой же, что и при монтаже люстры с одной лампой.

Для работы такой люстры требуется , к которому ведет проводка, состоящая из трех проводов. Включение одной из клавиш замкнет часть цепи и загорится одна лампа, включение другой обеспечит две лампы. Одновременное нажатие обоих клавиш приведет к включению всех ламп.

Люстра с четырьмя или пятью лампами

Увеличение количества ламп в люстре не оказывает значительного влияния на технологию подключения прибора. Процесс полностью аналогичен тому, что описан в предыдущих случаях, за исключением необходимости группировать фазные провода. Лампы группируют на личное усмотрение, но при этом имеется ограничение по числу проводов, подводящих питание, и количеству клавиш у выключателя.

Подключение люстры с пятью лампами имеет свои особенности

Подключаем выключатель

Подключение наиболее простого варианта люстры с одной лампой к выключателю с одной клавишей не представляет особых сложностей. Если число ламп две и более, то число клавиш выключателя может быть две или три.

В случае, когда имеется готовая проводка, и количество групп ламп соответствует числу клавиш выключателя, производят замену его согласно схеме подключения.

Подключение в соответствии со схемой

При установке этого прибора на новой проводке, следует учесть специфику его конструкции. В выключателях с двумя и тремя клавишами имеется клемма, которая является общей. Она служит для коммутации с питающим проводом, идущим из распредкоробки. Остальные клеммы, в зависимости от расположения клавиш и выбранного порядка группирования ламп, соединяются с проводами патронов, проходящих через коробку.

Важно: Выключатель должен размыкать цепь путем разрыва фазы. Это является условием безопасности при замене сгоревшей лампы.

Мероприятия при недостаточной длине проводов

Не всегда люстра подключается в новостройке, поэтому не исключается ситуация, когда имеющаяся длина проводов недостаточна для соединения. В этом случае необходимо произвести удлинение проводов проводки или самой люстры.

Специалисты рекомендуют использовать клеммную колодку для соединения отрезков проводки. Это устройство является пластиной, выполненной из пластика, на которой находятся токопроводящие плоскости. С обеих ее сторон находятся винтовые зажимы, которые служат для соединения проводов.

Важно: При использовании этого устройства необходимо обеспечить беспрепятственный доступ к нему. Такое требование обусловлено тем, что соединение со временем ослабевает и ухудшает контакт проводников. В результате происходит нагрев места соединения, который может привести к пожару. Если имеется возможность замены отрезков провода на цельный, то рекомендуется это сделать.

Как подключить люстру по схеме

Новая люстра, правильно подобранная под интерьер, сможет подчеркнуть преимущества комнаты и скрыть недостатки. Характеристики освещения люстрой в комнатах могут улучшить либо ухудшить настроение. Так, в слабоосвещённой комнате люди часто чувствуют сонливость, а если люстра светит очень ярко, то это может вызывать раздражение. Принципиально не только лишь правильно собрать устройство для собственной комнаты, но люстра, кроме того, должна быть безопасно подключена.

Как подключить люстру к выключателю правильно и быстро можно узнать, прочитав об этом информацию.

Подготовка к выполнению работ

Самая обычная схема к люстре, имеющей три разных провода, позволяет решить проблему, как подключить люстру к выключателю быстро. Нужно разделить выходы прибора и подключить все лампы сразу. Почти всегда такую схему используют для люстры на 3 лампы . Если при соединении устройства появляется потребность регулировки освещённости, то верным решением станет применение диммера.

Инструменты для подключения люстры

Чтобы выполнить подключение люстры к любому выключателю, воспользуйтесь:

• Индикаторной отвёрткой
• Мультиметром
• Пассатижами, ножиком
• Клеммой для проводов
• Изоляционной лентой для проводов
• Карандашом
• Инструкцией к устройству

Безопасная установка устройства

Как подключитьбезопасно люстру, если есть 3 жилы электропровода в потолке? Тут понадобиться выяснить, какая жила считается нулём. Обычно электропроводка позволяет поделить все выходы на 2 категории , потому один из проводов считается нулём, а два иных – фазой. При проверке подключения проводов индикаторной отвёрткой зажигается свет – это фаза, при прикасании к нулю индикатор не будет гореть. Для соединения пригодится тот проводок, где индикатор не загорелся и любой из числа тех, на которых указатель горел. Если люстра имеет третью жилу провода, то при простой схеме её необходимо просто заизолировать. Есть несколько разновидностей подключений устройства к электросети. Метод подключения зависит от приспособления осветительного прибора, выключателей и числа проводов.

Документация к подключению устройства освещения имеет схему с проводами:

• Белый либо коричневый цвет провода  –  это будет фаза
• Синий проводок  –  это нуль
• Жёлто-зелёный – это электропровод заземления

Любую люстру с подводкой трех проводов подключают так:

• Сначала все 3 провода разделяются на две связки, и получается 2 контакта – фаза и ноль. Спутать что-нибудь тут довольно тяжело, в особенности, если учитывать, что любой электропровод различной окраски
• Затем нужно посмотреть на то, что висит из потолка и как подключить прибор. Если там двужильный проводок, то соединяем каждые в отдельную скрутку. Разводим провода для подключения таким образом, чтобы не было замыкания при работе

Подсоединение одноконтурных устройств освещения

Простое устройство освещения с одним выходом, подключается к выключателю с одной клавишей и 2-мя проводниками. Провод фазы проводят к основному контакту через выключатель, а ноль – впрямую к разветвительной коробке. Соединения делают при помощи клемм либо закручивают, а потом изолируют  при помощи изоляционной ленты.

Как можно подключить одноконтурную люстру? Чтобы подключить люстру на одну лампу, используют одноклавишный выключатель. При подключении проводов прибора с количеством ламп две, используют выключательдвойной.

Чтобы подключить профессионально устройство освещения к включателю, нужно:

• Соединить проводок нуля люстры с нулём, подключённым к электросети
• Соединить фазу люстры с нужным проводом выключателя
• Заизолировать электропровода люстры

Самостоятельное подсоединение двухконтурного прибора освещения

Двойной выключатель с тремя проводниками и подсоединение к нему люстры с отдельной схемой подключения  и двумя выходами проводов различается тем, что фаза любого контура люстры проводится к собственному контакту в выключателе.

Заземление в люстре

Как можно выполнить подключение люстры с заземлением? Если люстра с корпусом из металла, стоит её заземлить. Сделанная по прогрессивным стандартам проводка обязана иметь защиту. Для подключения осветительного прибора к заземлению соединяют совместно все провода с жёлто-зелёным. Подключение люстры требует соблюдения мер безопасности. Все соединения осуществляются после отключения напряжения в сети.

Самостоятельное подключение трёхламповой люстры

Перед тем как подключить трёхламповую люстру, определите предназначение клавиш включателя. Если есть три разных провода, то нужно выяснить, какой будет отвечать за подключение 2-ух, а какой – одной лампы. От данного определения зависит удобство применения включателя для подсоединения к люстре 3-го провода.

Как правильно подключить люстру к выключателю, можно прочитать в инструкции и просмотреть разные информационные материалы.

Обычно на потолке может быть выход с тремя разными проводами, либо 1 провод с тремя жилами. Люстра с тремя проводами подключается по схеме. Некоторые дома имеют сразу 4 кабеля. Четвёртый электропровод – это заземление. Для проверки проводов нужно использовать индикатор. Подыщите нуль, тогда другие будут – фаза. Подключение люстры с тремя проводами выполнять не очень сложно.

Нужно знать при подключении люстры, что:

• При наличии заземления, подключение любой люстры происходит к общему электропроводу
• Люстра любой модели имеет провода, соединения которых скрыты внутри приспособления
• Если подключить люстру на 3 лампы , то 2 из них станут включаться при помощи одной кнопки, а одна от другой клавиши
• Нулевой электропровод при подключении люстры с тремя проводами соединяют с заблаговременно определённым нулевым проводом от сети
• Подключения фазного проводка включателя проводится к фазному проводу от люстры

Проблема, как подключить люстру на 3 провода , имеющую пульт, своими руками, решается достаточно легко. Обычно эти современные люстры с тремя проводами продаются в уже собранном виде и имеют особый  разъём с тремя электропроводами. 2 из них – это стереотипные фаза и ноль, а последний провод – заземление. Если не знаете, какподключить люстру на 3 провода , то посмотрите схему.

Когда нужно заменить включатель, что нужно сделать?

Очередной принципиальный момент такой: через выключатель обязан проходить лишь провод фазы. Эта процедура включения нужна исключительно для удобства. Когда появляется потребность ремонтных работ либо замены лампочки, то работы ведутся без задействования щита распределения. Нужно будет только надавить на клавишу включателя, а потом проводить ремонт либо замену.

Нужно знать, что:

• Необходимо включить 1 кнопку включателя. Дальше, воспользовавшись индикаторной отвёрткой, найти провод фазы. Отвёртка устанавливается к месту, где находится третий электропровод, и когда указатель зажигается, то можно считать, что фазный провод найден
• Практика показывает, что прибегают к замене осветительного прибора и одновременной подмене включателя. Распространена ошибка подключения люстры к двойному включателю при наличии 2-ух проводов
• Прежде чем купить включатель, необходимо удостовериться в необходимости его монтажа. Так как включатель двойной считается звеном всей схемы, то необходимо осознавать всю значимость его предназначения

Непосредственное подключение люстры к выключателю можно проводить исключительно после того, как решён вопрос со всеми проводами.

Прежде чем заменить выключатель двойной, нужно обесточить провода:

• Прежде всего, отключите выключатель, который установлен в комнате
• При помощи индикатора удостоверьтесь, что нет напряжения в сети
• Если индикаторная отвёртка не дает сигнал, то можно выполнять работы

Подсоединение осветительного прибора на два выключателя своими руками

Когда происходит подключение люстры к двойному выключателю, то соединение нужно производить параллельно. Кроме того, нулевой провод устройства требуется подключать к общему нулевому проводу из потолка. Чтобы подключить люстру к двухклавишному выключателю, не нужно больших знаний, но всегда необходимо помнить о правилах безопасности.

Для того чтобы знать, каким образом подключить диммер прибора на несколько рожков и два включателя, можно просмотреть видео материал, где подробно изложен ход работы. Самостоятельная замена включателя и подключение любой люстры – это дело несложное, но достаточно ответственное. Многих, кто сталкивался с подсоединением люстры к двойному выключателю, пугает количество разных проводов, но, изучив информацию, можно самостоятельно во всем разобраться. Подключение люстры с двумя проводами к включателю имеет такой же метод, как и с одним, изучить это можно на электросхеме.

Если возникли сложности при самостоятельном проведении подключения прибора или сложно совсем выполнить данную задачу, то можно вызвать мастера. Специалист знает, каким образом люстра включается, и профессионально сможет подсоединить устройство к включателю. Подключения любого осветительного прибора мастера делают быстро. Подключить люстру на 3 провода специалист сможет безопасно. Как люстру правильно собрать, также знает специалист.

Как подключить провода к люстре

Содержание статьи

• 1 Что такое фаза, ноль и заземление
• 2 Нейтраль или фаза на выключатель?
• 3 Виды соединения проводов
• 4 Виды подключения
  • 4.1 Подключение к одинарному выключателю
  • 4.2 Видео подключения люстры к одинарному выключателю
  • 4.3 Как подсоединяется светильник к двойному выключателю
  • 4.4 Видео подключения люстры к двухклавишному выключателю
  • 4.5 Подключение люстры с вентилятором
  • 4.6 Подключение LED люстры
  • 4.7 Подключение люстры с ПДУ
• 5 Заключение

Электрики легко и быстро выполняют подключение люстры. Однако для неспециалистов это сложный процесс. Тем более существуют люстры с одной и несколькими лампами. Устанавливаются также осветительные приборы с вентилятором или LED источниками света. Поэтому для правильного соединения нужно знать особенности процесса в конкретной ситуации.

Что такое фаза, ноль и заземление

Провод заземления — имеет желто-зеленую изоляцию.

Люстра может подключаться к двум, трем или даже четырем проводам. Все они выходят из потолка. Если их минимум три, то один будет являться заземлением. Такой провод называют «землей». В нем отсутствует напряжение. Провод заземления защищает человека от поражения электротоком. Его перепутать довольно сложно, потому что у него изоляция имеет желто-зеленый цвет как в России, так и в других странах. На электрических схемах он обозначается латинскими буквами «PE».

Примечание! Электрокабели с заземлением всегда прокладываются в новостройках. В старых домах «земля» встречается только после замены электрической проводки. Если выполняется подключение люстры с 3 проводами, один из которых заземление, тогда можно желто-зеленую жилу игнорировать или соединить с такой же в потолке.

Фаза представляет собой проводник, изоляция которого чаще имеет коричневый, черный или белый цвет. Однако производители также используют и другие цветовые решения. Именно по фазе ток движется к потребителю. На электрических схемах она обозначается литерой«L».

Нулевой провод — это нейтраль. Она используется для движения электротока в обратном направлении. Нулевой провод обычно имеет изоляцию синего или голубого цвета. На электросхемах он обозначается буквой «N». Ноль также необходим для выравнивания фазного напряжения в проводке.

При определении фазы и нуля не нужно ориентироваться на цвет проводов. Для этого необходимо использовать специальную отвертку с индикатором. Инструмент может иметь клавишу включения. Для определения фазы и нуля концы жил провода сначала разводятся в разные стороны, чтобы между ними отсутствовал контакт. Потом к каждому из них прикладывается индикаторная отвертка. Во время прикосновения к фазе на инструменте засветится индикатор. При этом он не будет гореть, когда происходит контакт с нулем.

Чтобы определить фазу и нейтраль, также можно использовать мультиметр. Этот прибор называется тестером, с помощью которого прозваниваются провода. При его использовании переключатель на устройстве должен быть установлен в положение «вольты». Потом выбирается шкала «больше 220 В». Затем щупы прибора одновременно прикладываются к двум проводам. Если они являются фазами, тогда на устройстве будут отображаться нули, так как такие провода не прозваниваются. Когда щупы приложены одновременно к нейтрали и фазе, на приборе появится 220 В.

Совет! После определения нуля и фазы рекомендуется выключить автомат в электрощитке. Чтобы не запутаться во время подключения люстры, необходимо пометить жилы с помощью изоленты или маркера.

Нейтраль или фаза на выключатель?

На первый взгляд, схема подключения люстры при разрыве нуля такая же, как и при установке выключателя на фазе. Однако в первом случае светильник всегда находится под напряжением. Поэтому существует вероятность, что при выполнении работ человека «ударит током». Это может произойти во время замены перегоревшей лампы или в процессе подключения осветительного прибора. Кроме того, при повреждении изоляции или электросоединений внутри люстры существует вероятность замыкания проводника на корпус. В этом случае во время соприкосновения со светильником человек почувствует сильный электрический разряд. Его последствия могут быть даже смертельными при определенных условиях. Поэтому советуем заранее проверить какой провод разрывает выключатель и если там ноль, то поменять его на фазу в распределительной коробке.

Виды соединения проводов

Необходимо выполнять соединение проводов по существующим правилам. Ведь такие места отличаются большим сопротивлением, что приводит к их сильному нагреву. Правильное соединение обеспечит безопасное и безаварийное использование светильника. Выполняется такая работа с помощью:

1. Пайки, которая осуществляется после скручивания проводов, но при наличии опыта, припоя, флюса и горелки.
2. Сварки, выполняемой после скрутки однородных жил и с помощью специального трансформатора. Работы проводятся при использовании электродов и средств защиты (очки, перчатки).
3. Опрессовки, осуществляемой пресс-клещами при использовании соединительных медных, алюминиевых или медно-аллюминиевых гильз.
4. Болтов, позволяющих соединить провода из меди и алюминия. Однако между жилами обязательно нужно проложить шайбу из стали.
5. Винтовых клеммников, используемых при соединении однородных и разнородных жил.
6. Колпачков СИЗ из пластика с внутренними пружинами, сжимающих и фиксирующих однородные провода.
7. Самозажимных клемм, позволяющих выполнить быстроразъемные соединения однородных и разнородных проводов путем отжатия специальных рычажков на изделиях.

Важно! Соединять напрямую провода из алюминия и меди нельзя, потому что материалы несовместимы гальванически. В месте их контакта даже при небольшом уровне влажности начинает происходить электрохимическая реакция. В результате соединение окисляется и начинает нагреваться. Это приводит к оплавлению изоляции, короткому замыканию или отгоранию провода.

Виды подключения



Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю. При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе. В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Видео подключения люстры к одинарному выключателю

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Видео подключения люстры к двухклавишному выключателю

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Примечание! У светильника с пультом всегда имеется третий тонкий проводник. Этот провод выполняет функцию антенны, благодаря которой осуществляется связь пульта и управляющего блока.

Заключение

Во время соединения проводов необходимо соблюдать существующие правила. Нельзя допускать прямого контакта алюминия и меди. Для соединения таких жил проще всего использовать клеммники. Чтобы не допустить ошибки при установке люстры, рекомендуется сначала изобразить на бумаге схему подключения.

---

Если остались вопросы, задавайте их комментариях. Мы постараемся дать развернутый ответ на них.

Поделиться

Подвесные люстры: как установить и подключить люстру

Как повесить люстру

Замена светильников путем подвески люстр в вашем доме — это простой способ придать любой комнате свежий, обновленный вид. Тем не менее, многие люди избегают этой задачи, потому что считают, что навешивание люстр — сложный процесс, который следует доверить профессионалам. На самом деле, вы можете быть удивлены, узнав, что повесить люстру — относительно простая задача своими руками, которую можно выполнить всего за пару часов.

Итак, как повесить люстру? В этом руководстве мы рассмотрим все тонкости установки люстры, и к концу вы будете готовы повесить свою новую люстру, как эксперт.

Прежде чем приступить к работе, проверьте, какой вес может выдержать ваше нынешнее потолочное крепление, чтобы убедиться, что оно выдержит выбранный вами новый осветительный прибор. Если ваша новая люстра слишком тяжелая, вам нужно сначала установить дополнительные опоры.

Теперь приступим.

Подвешивание люстры на цепочке

Самый распространенный способ подвешивания люстры — это цепочка, которая крепится к потолку. Выполните следующие действия, чтобы успешно установить свой.

Шаг 1. Отключите электричество

Так как вы будете работать с электрическими проводами, вам нужно отключить электричество в комнате, где вы работаете. Это легко сделать, отключив главный выключатель. Прежде чем приступить к выполнению каких-либо работ, нажмите выключатель освещения, чтобы убедиться, что питание выключено.

Шаг 2: Демонтируйте старую люстру

Если старая люстра все еще на месте, вам нужно ее снять.

Во-первых, вам нужно будет отвинтить навес или снять декоративную пластину на потолке, чтобы у вас был доступ к электрической коробке. Получив доступ к электрической коробке, раскрутите соединительные провода и снимите люстру с крепления.

Шаг 3. Осмотрите и подготовьте потолочную электрическую коробку

Перед тем, как повесить люстру, вам нужно осмотреть электрическую коробку и внести необходимые коррективы. Начните с затягивания всех винтов, чтобы прикрепить его к потолку. Затем осмотрите провода, которые будут питать ваш новый осветительный прибор. Если они повреждены или изношены, вам нужно будет обрезать провода и изоляцию с помощью инструмента для зачистки проводов, чтобы подготовить соединение.

Шаг 4. Сборка подвесной люстры

Вероятно, перед установкой люстру потребуется собрать. При сборке следуйте инструкциям производителя.

Шаг 5. Как повесить цепочку для люстры

При измерении цепи необходимо учитывать два различных фактора. Во-первых, измерьте высоту потолка вашей комнаты — на каждый фут высоты потолка должно приходиться 3 дюйма цепи. Это означает, что люстра в комнате с потолками высотой 10 футов должна иметь длину цепи около 30 дюймов.

Если ваша новая люстра будет висеть в столовой, также учитывайте размер люстры в пропорции к обеденному столу. Если у вас есть большая люстра или высокий стол, стандартная практика 3 дюйма на фут может привести к тому, что он будет висеть слишком низко. Вы захотите учесть дополнительные 4 дюйма цепи для петли для подвешивания, а также одно звено цепи.

После того, как цепь обрезана до нужной длины, проволока должна быть пропущена через каждое второе звено цепи, ведущее к потолку.

Шаг 6. Прикрепите люстру к электрической коробке

К вашей люстре прилагаются инструкции производителя по креплению ее к потолку. Скорее всего, это будет один из двух процессов:

● Установите скобу на электрическую коробку и зацепите конец люстры за скобу.
●Прикрепите монтажный стержень к монтажному ремню на потолочной коробке. Затем это покрывается навесом.

Шаг 7: Подсоедините все провода

У вашей люстры, скорее всего, будет черный и белый провода. Присоедините конец черного провода от люстры к черному проводу от потолка и повторите процесс для белого провода. Аккуратно уложите провода в электрическую коробку и накройте ее плафоном люстры или декоративной пластиной.

Более подробные инструкции по подключению можно найти ниже.

Шаг 8: Выберите лампы

Наконец, выберите тип ламп, которые вы хотите установить в новую люстру. Различные типы ламп излучают разные типы света и могут изменить ощущение вашей комнаты. Если вы ищете яркий, прямой источник света, светодиодные лампы будут вашим лучшим выбором. Но если вы предпочитаете более теплый естественный свет, галогенные лампы дадут вам желаемую атмосферу. Ваша люстра может даже быть совместима с интеллектуальными системами освещения.

Наконец-то вы можете восстановить электричество в комнате, в которой работаете, и наслаждаться новой люстрой.

Как повесить люстру на крючок

Подвешивание люстры на крючок может придать осветительному прибору дополнительный стиль, но это немного меняет процесс установки. Выполните следующие действия, чтобы успешно установить крючок и научиться подвешивать люстру.

Шаг 1. Учитывайте вес вашей люстры

Прежде чем приступить к работе, определите вес вашей люстры. Вам необходимо убедиться, что крюк и поддерживающее оборудование способны безопасно удерживать вес осветительного прибора.

Шаг 2. Используйте правильное установочное оборудование для вашей монтажной поверхности

Производители обычно включают несколько различных типов установочного оборудования для разных монтажных поверхностей. К ним относятся:

● Остроконечная вставка с резьбой, предназначенная для использования в древесине и пластике
● Барашковая гайка, предназначенная для использования в полых поверхностях, таких как шлакоблок

Шаг 3. Просверлите отверстие

Используйте искатель гвоздей, чтобы найти деревянные обвязки или балки в потолке, которые могут поддерживать вашу новую люстру. Затем просверлите отверстие в деревянной поверхности. Просверлите отверстие меньшего диаметра, чем сам винт, чтобы у резьбы было достаточно материала, за который можно было бы зацепиться и безопасно поддерживать подвесную люстру к потолку.

Шаг 4: Установите вставку

Во-первых, вам нужно продеть вставку в крючок. Затем вкрутите вставку в потолок до упора. Основание крюка должно быть плотно прижато к потолку.

Шаг 5: Проверка крюка

Потяните крюк с усилием, превышающим силу, которую может приложить к нему ваша люстра. Если крючок выпадет, вам нужно будет переустановить его, используя еще меньшее отверстие для резьбы. Если он держится, вы можете приступить к установке люстры и повесить ее на крючок.

Как подключить люстру

Для большинства людей подключение новой люстры — самая пугающая часть всего процесса. Но как только вы знаете, что ищете, процесс подключения становится простым и быстрым.

Обычно два или более провода соединяют осветительную арматуру с электрической коробкой. Как правило, эти провода имеют цветовую маркировку или буквы на них, чтобы их было легко идентифицировать. Если вы не видите никаких отличительных меток на своих проводах, просто используйте кусочки цветной ленты, чтобы пометить их в процессе установки.

Когда вы будете готовы приступить к подключению люстры к распределительной коробке, выполните следующие действия:

Шаг 1. Намотайте заземляющие провода на заземляющий винт заземляющий провод. Найдите заземляющий винт (обычно зеленый) и оберните вокруг него оба оголенных медных провода, убедившись, что они соприкасаются друг с другом.

Шаг 2. Подготовка изолированных проводов

Затем снимите примерно полдюйма изоляции с проводов люстры, чтобы обеспечить достаточно места для надежного соединения.

Шаг 3: Подсоедините провода

Руководствуясь цветами или буквами, подсоедините провода от люстры к проводам электрического блока. Оберните концы вокруг друг друга несколько раз, чтобы создать надежное соединение.
Подвешивание люстры снаружи

Если вы планируете повесить люстру на террасе или террасе, вам необходимо приобрести люстру, специально предназначенную для использования на открытом воздухе. Эти люстры сделаны так, чтобы противостоять элементам и выдерживать намокание.

Обратите внимание, что уличная люстра имеет следующие характеристики:

● Изготовлена ​​из устойчивого к атмосферным воздействиям материала
● Герметичная схема
● Тяжелый шнур с покрытием
● Выключатель с резиновым покрытием

Помимо самой люстры, процесс установки для уличная люстра такая же, как и комнатная люстра.
Подвесные люстры из разных материалов

В некоторых случаях материал вашего потолка может отличаться от стандартных внутренних потолков, используемых в большинстве домов. Это особенно верно, если вы устанавливаете один на открытом воздухе или в подвале.

Независимо от того, где вы устанавливаете люстру, процесс ее подвешивания остается практически одинаковым. Однако, если вам нужно просверлить новые отверстия или добавить дополнительную опору, необходимые инструменты могут отличаться. И, конечно же, вам нужно убедиться, что материал, из которого вы подвешиваете люстру, способен выдержать вес нового светильника.

Практический результат

Установка новой люстры не такая пугающая работа, как многие думают. Если вы потратите время на сборку в соответствии с прилагаемыми инструкциями и тщательно выполните каждый шаг, у вас будет новая люстра, которая украсит ваше пространство.

Все еще ищете идеальную люстру? У нас есть огромный выбор светильников для любого пространства и стиля. Просмотрите нашу коллекцию люстр, потолочных светильников и настенных светильников или свяжитесь с нами сегодня, и мы поможем вам найти идеальную люстру.

Как подключить люстру с несколькими светильниками

23 марта 2022 г. 23 марта 2022 г. / Авторы Андре Хейс

Если в вашем доме есть фойе или большая комната с высоким потолком, люстра – лучший декоративный вариант. Он придает неповторимый декоративный штрих любому дому.

Однако установка люстры с несколькими лампочками может показаться сложной. И, если вы не знаете, как подключить люстру с несколькими светильниками, она не осветит вашу комнату, несмотря на то, что она подвешена к потолку. По этой причине вам необходимо понять правильный процесс подключения люстры, прежде чем непосредственно приступать к установке.

Вещи, необходимые для подключения люстры

Работая с любой люстрой, вы должны работать близко к потолку. Итак, все необходимые инструменты должны быть установлены в первую очередь, если вы хотите избежать беспокойства. В этом проекте вам понадобятся следующие инструменты для выполнения проводки.

• A Лестница
• Электрическая лента
• проволочные разъемы и стриптизерши
• Новые сокеты
• Chandelier Cord
• . электрический проект, вы должны отключить питание. Обычно люди выключают только люстру. Но есть риск случайного включения другим человеком. В таком состоянии вы можете не заметить этот вопрос с лестницы из-за концентрации на задачах. Поэтому обеспечьте свою безопасность, выключив главный выключатель. Затем перейдите к окончательному процессу подключения.
  1. Во-первых, провода обесточатся после отключения коробки выключателя. Теперь вам нужно установить электрическую коробку в том месте, где вы хотите повесить люстру. Как правило, эти электрические коробки устанавливаются в центре каждого потолка. Если нет, то вам нужно установить его вручную.
  2. Во-вторых, оставьте люстру на столе и начните расставлять предметы. В этом случае ваша люстра совершенно бессильна, так как нет связи между электричеством и люстрой. Теперь разместите люстру в таком положении на столешнице, чтобы она оставалась перед вами. Расположение на верхней или нижней стороне создаст трудности в работе.
  3. Затем проверьте провода люстры. Обычно каждая люстра поставляется с установленной в ней системой автоматической разводки. Эта система создает соединения со всеми лампочками люстры и выводит провода со шнуром. Иногда ответвительные провода проходят через плечи люстры. В противном случае они зацикливаются на руках.
  4. После этого вы должны установить электрощиток в потолок. В этой коробке также есть несколько разъемов для проводов, которые используются для установки проводки люстр. Итак, для пробы подводим к распределительной коробке провода от люстры.
  5. На этом этапе необходимо соединить все провода согласно подобранному цвету и инструкции производителя. Кроме того, не следует путать провода друг с другом. Вместо этого соедините их отдельно, а иногда используйте ленту, чтобы разделить их.
  6. Допустим, у вашей люстры не хватает проводов для подключения снизу. В этом случае временно подвесьте люстру к потолку, а затем подключите провода. Убедитесь, что провода подключены правильно. Затем включите электричество, чтобы проверить, правильно ли работают лампочки.
  7. Теперь проверьте, не горит ли какая-нибудь лампочка. В новой люстре все лампочки должны быть зажжены. Некоторые светильники могут не загореться, если вы меняете проводку или подвешиваете ранее установленную люстру. В этом случае отметьте лампочки и приклейте клейкую ленту на эти держатели с лампочками.
  8. После этого снова отключите электричество и выньте лампочки из люстры. Теперь подайте питание на люстру и используйте тестер, чтобы проверить, есть ли какой-либо электрический ток на отмеченных плечах. В частности, вы должны вставить тестер в контакты держателя лампы, чтобы проверить электричество. Если тестер загорается, то с проводом проблем нет. Скорее нужно менять саму лампочку.

  С другой стороны, вам нужно проверить этот провод от корневого уровня, когда вы не получаете электричество от держателя лампы. Итак, наденьте тестер на конец провода распределительной коробки. Если вы не найдете там электричества, вам придется менять весь провод. И когда вы получаете ток, возможно, есть проблема с проводкой этой конкретной линии.

  9. Поскольку вы нашли поврежденные провода, вам необходимо установить новые провода на эти линии. Итак, отсоедините держатели ламп от люстры и отрежьте поврежденные провода от этого держателя. Теперь возьмите новые провода и используйте инструмент для зачистки проводов, чтобы снять немного изоляции с обоих концов проводов. Не забудьте скрутить многожильные провода, чтобы они оставались единым целым.
  10. После укладки всех новых проводов подсоедините их к держателям ламп. Для этого возьмите определенный конец проволоки и согните его, как крючок. Затем вставьте провод в клемму гнезда держателя, чтобы закрепить его с помощью винта. Следуйте тому же методу для всех проводов. Затем выньте провода через кронштейны люстры.
  11. Когда провода готовы, подключите их к проводу распределительной коробки. Здесь следует следить за тем, чтобы все новые провода были правильно установлены на свои места. Теперь снова установите лампочки и включите электричество, чтобы проверить, работают ли все лампочки. Если нет, то вам нужно снова выполнить тот же процесс для этой конкретной лампочки.
  12. Наконец, вы можете закрыть крышку распределительной коробки и привинтить ее на место. Затем дайте окончательную проверку каждому проводу и кронштейну люстры. После этого повесьте люстру в выбранном вами положении и завершите процесс проводки.

  Часто задаваемые вопросы

  Как подключить светильник с несколькими источниками света?

  На самом деле, люстра — это стильное решение для освещения. Таким образом, проводка аналогична процессу, упомянутому выше. По конструкции все лампочки имеют индивидуальный провод и подключаются к первичному проводу. И вам нужно подключить этот провод к распределительной коробке и подать на него питание. Таким образом, проводка может заставить вашу лампочку осветить комнату.

  Как соединить люстры вместе?

  Поскольку все люстры включаются одновременно, вы можете использовать основной провод для их соединения. Сначала выньте отдельные провода из каждой лампочки и соедините их вместе в первичный провод. В любом случае, этот провод должен выдерживать ток нескольких лампочек. После соединения проводов в этот провод, присоедините его к проводу распределительной коробки, и теперь все лампочки вашей люстры соединены вместе.

  Заключительная речь

  Хотя подключение люстры с несколькими лампочками может показаться сложным на первый взгляд, на самом деле это довольно просто, если вы понимаете механизм. В начале вам нужно расположить провода для каждой лампочки индивидуально. Конечно, эти провода будут подключены к распределительной коробке с помощью первичного провода и дадут питание для включения света. Таким образом, вы можете подключить любое количество лампочек в одной люстре.

  Как заменить светильник — руководство «Сделай сам»

  Установка светильника

  Замена светильников — простой способ освежить любое пространство. Вы можете добавить характер с помощью новых настенных бра или создать гладкий, обтекаемый вид с открытой люстрой. Многие светильники поставляются с инструкциями по сборке, но установка может быть самой сложной частью. Тем не менее, это пошаговое руководство поможет вам легко ориентироваться в этом процессе.

  Если вы хотите установить новый светильник, мы рекомендуем нанять лицензированного электрика. Тем не менее, замена существующего приспособления — это проект, который вы можете выполнить самостоятельно, используя всего несколько инструментов. Вам понадобится:

  • Тестер напряжения
  • Отвертки с плоской головкой или аккумуляторная дрель с насадками
  • Инструмент для зачистки проводов
  • Соединители проводов
  • Плоскогубцы с иглами
  • Лестница

  Как заменить осветительную арматуру

  Прежде чем начать, обязательно разложите все детали, входящие в комплект поставки, внимательно прочитайте инструкции и убедитесь, что у вас есть все необходимые инструменты для установки.

  Шаг 1. Отключите питание

  Перед установкой осветительного прибора найдите электрощит вашего дома. Отключите питание цепи, в которой находится прибор. Подтвердите, что электричество больше не течет с помощью тестера напряжения, если это необходимо. Если у вас возникли трудности с поиском цепи, включите прибор и выключите каждую цепь, пока прибор не отключится. Когда вы найдете подходящую цепь, пометьте ее и выключите настенный выключатель. Не восстанавливайте питание, пока не завершите установку.

  Шаг 2: Снимите декоративные элементы крепления

  Сначала снимите все съемные детали с существующего крепления. Это могут быть лампочки, стеклянные плафоны или шторы. Как правило, декоративная пластина, называемая навесом, закрывает открытое оборудование на потолке или стене. Затем вам нужно снять пластину, чтобы обнажить проводку — обычно она крепится винтом. Если установленное приспособление особенно тяжелое, обратитесь за помощью к другу.

  Шаг 3. Снимите проводку

  После снятия декоративных элементов и пластины вы должны увидеть провода с колпачками. Должно быть три комплекта проводов: черный, белый и зеленый (или медный). Проверьте провода с помощью тестера напряжения, чтобы убедиться в отсутствии тока. Обратите внимание, как они прикреплены, запишите это или сделайте снимок, чтобы ссылаться на него позже. Аккуратно отвинтите колпачки или разъемы и отделите проводку светильника от потолка. Если проводка не закрыта или вы находите этот шаг запутанным, остановитесь и обратитесь за помощью к профессиональному электрику.

  Шаг 4. Снимите старое приспособление

  После того, как вы отсоедините провода, вы готовы снять старое приспособление. Если он тяжелый, попросите помощи, чтобы выдержать его вес или удержать лестницу. Отвинтите монтажный кронштейн от коробки потолочного светильника и осторожно опустите светильник.

  Шаг 5: Измерьте и отрежьте провода

  Для потолочного светильника, который висит, например подвесной светильник, туалетный столик или люстра, перед установкой необходимо измерить, насколько низко он будет висеть. Если он расположен над столом, 30 и 34 дюйма над верхней частью стола — удобная высота для гостей. Теперь вам нужно обрезать и зачистить провода. Лучше оставить дополнительные восемь-десять дюймов длины подвеса для последующего соединения. Отрежьте провода и используйте инструмент для зачистки проводов, чтобы удалить один дюйм покрытия с каждого провода.

  Шаг 6. Замена крепежных пластин

  Внимательно изучите инструкции, прилагаемые к вашему новому светильнику. Он должен был поставляться с аппаратной пластиной для замены существующей. Прикрепите новый монтажный кронштейн к потолочной коробке, убедившись, что провода проложены через новую пластину, чтобы вы могли снова подключить их к вашему светильнику.

  Шаг 7: Подсоедините провода

  Подсоедините провода потолка и светильников: черный провод к черному проводу и белый провод к белому проводу. Чтобы соединить провода, скрутите перетертые нити на проводе светильника с потолочным проводом и сверху наденьте колпачок. Заземляющий провод, часто зеленый, подключается либо к заземляющему винту на заземляющей шине, либо к специальному медному проводу, идущему от электрической коробки на потолке. Если вы видите медный провод, соедините его с зеленым проводом. Если вы видите только маленький зеленый винт, подключите провод туда. Для получения дополнительной информации о том, как подключить осветительную арматуру, обратитесь к специальным инструкциям.

  Шаг 8: Установка и сборка

  Вставьте провода в электрическую коробку и следуйте инструкциям по сборке приспособления. После того, как вы закончите, обязательно переустановите лампочки. Мы предлагаем широкий ассортимент светодиодных и умных лампочек, которые подойдут для любого светильника. Наслаждайтесь нестандартным комфортом нашей линейки CYNC или достигните непревзойденного стиля с нашими винтажными светодиодными лампами. Или, если вам нужна лампочка с бонусной функцией, наша линейка LED+ — идеальное решение для освещения.

  Шаг 9. Включите электричество

  Теперь, когда прибор полностью установлен и собран, ваш последний шаг — вернуться к монтажной коробке и снова включить питание. Ваш прибор должен излучать яркое свечение! Если индикаторы не загораются, выключите цепь и вернитесь к шагу 7.

  No related posts.
