В статье расскажу про реальный случай соединения проводов в квартире. Таких статей у меня уже много, по ходу буду давать на некоторые ссылки. Как обычно, будет много фото, советов и наставлений)

Итак, история началась с того, что меня позвал к себе клиент, которого затопили соседи сверху. Дом — старый двухэтажный барак, довоенной постройки, проводка — ужас. А именно — алюминий и медь в разных комбинациях. Дом и квартира многократно достраивалась и перестраивалась, и проводка переделывалась соответственно.

Поэтому, когда на электропроводку попала вода, это привело к тому, что квартира оказалась полностью обесточена. Ситуация была усугублена тем, что в квартире только что был проведен ремонт с хорошей отделкой, стены оклеены дорогими обоями и декоративным камнем. И, как всегда, перед тем, как делать ремонт, хозяева не подумали о том, что проводка оставляет желать лучшего. То есть, находится в неудовлетворительном состоянии.


Последствия соединения проводов через клеммы «Ваго»

У русского человека, как водится, пока гром не грянет… А пока работает — и ладно!

Итак, я пришел в тот вечер, и восстановил квартиру с точки зрения электрики, соединив провода в распределительной коробке тем, что у меня имелось при себе в арсенале — Wago разных моделей, соединители СИЗ. Но сразу сказал, что никакой гарантии не даю — возможно, через день всё опять погорит! И надо будет все соединения проводов делать по-нормальному.

И вот, через пол года — звонок! Пора! Погорело в прямом смысле слова, фото в начале статье, и здесь:


Последствия соединения проводов в коробке через клеммы Wago.
Вверху — дыра в натяжном потолке

Дело в том, что автоматы на всю квартиру стояли на 25А. Точнее, фактически стоял 1 автомат, поскольку один был на фазу, второй — на ноль. Вот такой щиток стоял на всю квартиру:


Электрощиток на питание квартиры

Напомню, что так делать нельзя, эта дурная традиция пошла с тех времен, когда после счетчика ставились круглые такие пробки-предохранители.

Чем это опасно — если выбивал ноль (а тут шансов 50/50), и вроде как «света» в доме нет, но вся электропроводка находится под потенциалом фазного напряжения. Даже нулевая часть, которая до этого была не опасна. Поэтому, в данном случае должен быть двухполюсный автомат, но никак не два однополюсных.

Это пошло также и потому, что раньше фактически нуля могло и не быть, а реально было две фазы, с линейным напряжением между ними 220В. А если и были ноль и фаза, то различия между ними не делали. Бедность и техническая отсталость…
Рекомендую мою статью про выбор автоматов в квартирный щиток.

Понятное дело, что соединение проводов в коробке с такой защитой погорело. Тем более, что провода, которые соединялись через клеммы — старые, окисленные, разного сечения.

Важно помнить, что клеммы для соединения проводов тут виноваты в последнюю очередь, поэтому сразу хочу предостеречь противников «Ваго» — если их использовать правильно, то и прослужат они долгие годы!
Тем, кто не в курсе, очень рекомендую статью — «Примеры практического подключения проводов через клеммы Wago».

Погорела не только коробка вводных проводов (над счетчиком), но и распред. коробка в коридоре, через которую шло питание на кухню и сан.узел. Вот, что с ней случилось:


Сгоревшее соединение алюминиевых и медных проводов между собой

Как видно, для соединения проводов использована целая коллекция различных клеммников.

Это фото можно охарактеризовать словами из песни — «Я его слепила, из того, что было…»

Клеммники «Ваго» при этом приняли причудливые формы техно-арта:

Во что могут превратиться
клеммы для соединения проводов 1

Во что могут превратиться
клеммы для соединения проводов 2

Во что могут превратиться
клеммы для соединения проводов 3

Во что могут превратиться
клеммы для соединения проводов 4

Повторюсь, эти фото — ничуть не антиреклама. Скорее, это предупреждение, что применять «Ваги» нужно правильно!

Замена соединений

Итак, имеем две распределительные коробки, соединения проводов в которых совершенно никуда не годятся. Что надо делать в таких случаях? Вот основные пункты:

  • Вырезать кусачками старые клеммники,
  • Зачистить провода до хорошего, не потемневшего от температуры металла. Если надо, обрезать провод ещё короче,
  • Если нужно, дорастить провода, чтобы их можно было соединить,
  • В течение всех этих манипуляций понять ход мыслей электрика, который действовал тут 20-40-60 лет назад. Иными словами, понять схему соединений,
  • Установить новую распределительную коробку,
  • Соединить провода между собой с помощью клеммников.

Вот, как я делал ремонт электропроводки в данном случае.

После счетчика исходно шли два автомата на 25 Ампер, с их выходных клемм я запитал вот такой электрощиток:


Электрощиток, в котором установлена правильная защита электропроводки от перегрузки

Точную схему подключения сейчас не помню, но это сейчас не суть важно.

Установил такие коробки:


Устанавливаем распределительные коробки для соединения проводов

Почему две коробки вместо одной? Нужно будет всё вместить — все провода и клеммы. Кроме того, при обрезке горелых концов проводов они становятся короче.

Из этого места расходятся провода на всю квартиру (и медные, и алюминиевые), а приходят два кабеля ВВГ 3×2,5:


Соединение проводов в распределительной коробке различными клеммниками

В данном случае я использую для соединения розеточных цепей клеммную колодку TB2504.

О таких клеммах расскажу ниже в этой статье.

Для соединения цепей освещения — клеммы «Ваго». Вот, поближе:


Соединение медных и алюминиевых проводов с помощью клемм

За такие соединения я вполне спокоен, и могу дать многолетнюю гарантию на такой ремонт электропроводки.

Соединение проводов клеммными колодками

Почему я люблю делать соединения клеммными колодками? Дело в том, что в таких соединениях я могу быть вполне уверен, в отличие от клемм «Ваго» (см. фото, что бывает, в этой статье)

В таких клеммах очень низкое переходное сопротивление и весьма высока надежность, если их правильно применять. Почти так же обстоит дело с обжимными соединительными гильзами. Но для гильз нужен специальный инструмент — пресс-клещи, а для клеммной колодки зачастую достаточно отвертки.

Для более качественного монтажа нужно постараться, чтобы площадь соприкосновения провода с площадкой клеммы была максимальной, а сам провод — максимально чистым. В идеале гибкий многожильный провод нужно оконцевать наконечниками.

Про наконечники для многожильных проводов я уже писал в статье про практическое применение клемм «Ваго», ссылка была выше. Кроме того, про многожильные провода речь идёт в статье про изготовление электрических жгутов.

Названия для таких клемм много, и иногда возникает путаница.

Вот как это разнообразие выглядит на «АлиЭкспресс».

Возможны такие названия: линейка винтовых клемм, блок зажимов, клеммная колодка, колодка клеммная, и, в конце концов, черный карболитовый клеммник.

В английском варианте это название звучит как Screw Barrier Terminal Block. Сокращенно — Terminal Block, первые буквы этих слов (TB) входят в торговое название. Далее идут две цифры, обозначающие номинальный ток, ещё две цифры — количество клемм в колодке.

Например:

  • TB1512 (15Ампер 12 клемм),
  • TB3504 (35А, 4 клеммы),
  • TB45, TB60 — клеммники на 45 и 60 Ампер.

Вот пример, как я применял такие клеммные колодки для питания целого офиса:


Применение клеммных колодок для соединения вводных проводов


Применение клеммных колодок TB4504 для соединения вводных проводов

Подробнее от таких важных соединениях — в статье про подключение трехфазных реле напряжения.

Именно такие клеммы я использую там, где большие токи и большая цена ошибки. Например, в труднодоступных местах, на вводе в жилища, и т.п.

Минус таких клемм вижу только один — размеры. Такие клеммники не вмещаются в стандартные распределительные коробки, и их приходится размещать иначе. Например, как показано в данной статье.

Вариант соединения есть ещё один — через клеммы защитных автоматов, где надежность ничуть не меньше, и применяется этот способ повсеместно.

А для больших токов и сечений (более 63А и более 10 мм2 по меди) — совсем другая история и философия.

Видео по соединению проводов

Вот что говорит гуру ремонта Алексей Земсков по поводу подключения проводов. В видео показано много тонкостей. Рекомендую его канал, там много информации, и не только по электрике!

Резюме статьи — соединяйте провода так, чтобы быть уверенным на все 100!

Желаю всем хорошего контакта!

Источник: Александр/СамЭлектрик.ру

разновидности и их характеристики + тонкости соединения проводов клеммниками Ваго

Скрутка проводников признана устаревшим, не выдерживающим новых требований к электробезопасности способом соединения, пайка и сварка – трудоемкими, а для опрессовки необходим специальный инструмент.

Проще всего соединять провода, используя клеммники Wago – специальные устройства, быстро и легко обеспечивающие надежный контакт, а если нужно, то и фиксацию в нужном месте.

Давайте вместе разберемся в разновидностях клеммников и способах их монтажа.

Содержание статьи:

  • Особенности применения и преимущества WAGO
  • Обзор популярных видов клеммников
    • Категория #1 – для осветительного оборудования
    • Категория #2 – для электромонтажных работ
    • Категория #3 – для установки на основание
  • Рекомендации по монтажу Ваго
  • Выводы и полезное видео по теме

Особенности применения и преимущества WAGO

Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.

На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

Небольшие по размеру пластиковые изделия отличаются по конструкции. В зависимости от наличия внутри корпуса контактов, пробивных элементов или пасты, они могут служить для соединения 2-х и более проводов, изготовленных из одинаковых или разных материалов

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.

Варианты использования клемм:

Галерея изображенийФото из Соединение 1-жильных проводов – заземляющих, нулевых и фазных. Использованы самозажимные одноразовые клеммы, предназначенные для одной жилы Для коммутации применяется колодка, состоящая из 3-х клемм и соединяющая три одножильных нулевых провода В одной распредкоробке можно использовать клеммники на 1 провод или клеммные коробки на 2, 3 и более проводов. Это зависит от цели и вида соединений Для соединений большого количества проводников в электрощитах используют специальный вид фиксированных клеммников Расключение проводников в распределительной коробкеПодключение осветительных настенных приборовРаспаечная коробка с клеммами разного видаМодули для монтажа на плоскость

По сути, клеммники можно применять везде, где требуется быстрое и надежное соединение. Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.

Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:

  • установка электропроводки проходит быстрее;
  • для монтажа не нужно дополнительного инструмента или навыков;
  • клеммники всегда есть в свободной продаже;
  • существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
  • обеспечивается надежный, изолированный, защищенный контакт;
  • соблюдаются нормы безопасности.

Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.

Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.

Результат неправильного использования. Перед монтажом клемм следует обязательно изучить характеристики и выяснить, на какую токовую мощность они рассчитаны. Вероятность пожара возникает только при нарушении норм

Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.

Отличительные черты оригинальных изделий Ваго:

  • характерный оттенок флажков (рычажков) или корпуса;
  • маркировка на тыльной стороне;
  • схема и метки для зачистки проводов на корпусе;
  • контактные планки внутри корпуса толстые;
  • металлические части не магнитятся.

Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Виды:

  • Серии 294 и 294 Linect® служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
  • Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
  • Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

Опционально контакт заземления PE может устанавливаться прямо под местом соединения проводов, чтобы металлический корпус можно было интегрировать в систему защиты

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Виды:

  • Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
  • Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
  • Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
  • Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
  • Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
  • Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Прозрачный корпус дает возможность внимательно рассмотреть результаты монтажа: на какую длину вставлены жилы и насколько правильно они зачищены

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

К какой именно серии относится клеммник, можно определить по маркировке на корпусе. По ней же догадываются, что это оригинальное изделие, а не подделка

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Удобные рычажные приспособления применяют при монтаже телефонов, жалюзи, насосов, установке светового, аудио- и видеооборудования. Никакие инструменты при этом не нужны

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

Виды:

  • Серия 862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
  • Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
  • Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Все изделия перечисленных серий имеют специальные крепления для DIN-рейки, отверстия для монтажа проводников и зажимы, обеспечивающие надежное соединение

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

  • Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
  • Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
  • Проверяем надежность крепления, слегка потянув провод в обратную сторону.

    • Рекомендуем также прочесть другой наш материал, где мы рассказали как выбрать стриппер для зачистки проводов. Подробнее – переходите по ссылке.

    Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

    Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки

    С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

    При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

    • снимаем изоляцию;
    • поднимаем «язычок» вверх;
    • вводим проводник в отверстие, продвигаем до упора;
    • возвращаем рычажок на место;
    • визуально или слегка потянув, проверяем надежность.

    Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

    Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

    Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

    Галерея изображенийФото из Клеммы не прячут под гипсокартон или другую облицовку. Их обязательно помещают на место установки, рекомендованное производителем – в распредкоробку, электрощит и пр. Нельзя прятать распределительные коробки под обои или штукатурку. Они всегда должны быть в открытом месте, доступном для ревизии Нельзя предусмотреть ремонтные работы или очередной апгрейд электросети, поэтому всегда оставляйте небольшой запас проводов для повторного подключения, особенно, если клеммы несъемные Клеммники Ваго способны соединять алюминий с медью, но для его защиты применяйте специальную пасту, которая противостоит окислению Распределительные коробки – лучшее место для монтажаРаспаечная коробка в доступном местеПровода для монтажа с запасомАлюминиевые провода подключаются через Ваго

    Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил. Также обязательно нужно разобраться с маркировкой электрических проводов по цвету.

    Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.

    Выводы и полезное видео по теме

    Монтаж клеммников 2273:

    Инструкция для 222 серии:

    Электромонтажная продукция Wago известна во всем мире и не нуждается в дополнительной рекламе.

    Многие электрики уже отказались от других способов соединения проводников и давно используют только самозажимные клеммы или рычажные колодки известного производителя. Это легко объяснимо: устанавливать Ваго проще и быстрее, а эффективность коммуникаций выше.

    А вам приходилось пользоваться клеммниками Ваго? Поделитесь, пожалуйста, впечатлениями от их использования. Оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете задать вопросы по теме статьи, а мы постараемся оперативно ответить.

    Источник sovet-ingenera.com

    Wago клеммники как пользоваться. Клеммники для соединения проводов wago

    Невозможно себе представить электромонтажные работы без необходимости соединения проводов. Раньше для этого использовалась скрутка в лучшем случае дополненная пайкой полученного контакта. Этот способ, который зачастую применяется и сегодня, требует затрат времени и определенного навыка.

    Да и само соединение получается неаккуратным и громоздким. Соединение на основе винтовых зажимов избавляет от подобных проблем, но и оно не лишено недостатков. Если винт «недотянуть» или «перетянуть», контакт получается менее надежным.

    В первом случае место соединения может нагреваться и даже стать причиной возгорания проводки, а во втором – возникает риск повреждения провода и самой клеммы. Клеммники Wago избавляют от этих и других подобных проблем.

    В данной статье предлагаю рассмотреть основные марки клеммников их конструкцию, преимущество перед альтернативными способами соединения, ну и конечно же как их использовать на практике. Ибо молодые специалисты часто задаются вопросом купил Wago клеммники как пользоваться ими?

    За рубежом наиболее распространены клеммники для соединения проводов фирмы Wago и являются самым применяемым способом соединения проводов. У нас профессиональные электромонтажники о них знают, но применяют с осторожностью.

    Многие ошибочно считают, что подобные соединители не создают необходимого контакта, особенно при монтаже проводки большого сечения. Между тем, этот прогрессивный способ соединения, основанный на изолированных пружинных зажимах, обеспечивает соблюдение всех требований по надежности и качеству при электромонтажных работах.

    Для чего нужны клеммники WAGO

    Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

    В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

    Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции.

    После этого провод просто вставляется в клеммник и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

    Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

    Wago клеммники как пользоваться

    Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

    Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками wago рассмотрим оба варианта на примере двух наиболее популярных серий.

    Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.

    Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

    Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим.

    Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника.

    Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать.

    Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

    Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

    В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

    Преимущества продукции WAGO

    На основе вышесказанного перечислим основные преимущества клемм Wago:

    1. 1. Скорость монтажа. Зачистка изоляции и фиксация провода в зажиме занимает буквально несколько секунд;
    2. 2. Соединение с использованием клеммников Wago, в отличие от скрутки или опрессовки, не требует дополнительной изоляции;
    3. 3. Возможность производить соединение проводников, имеющих различное сечение и сделанных из разных материалов;
    4. 4. При необходимости соединение может быть легко переделано. Скрутка проводов, особенно ломких алюминиевых, этого не допускает;
    5. 5. Возможность производить диагностику цепи не разрывая ее, так как клеммники для соединения проводов снабжены отверстиями для подсоединения индикаторов или других приборов;
    6. 6. Аккуратность монтажа, способность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка.

    Многие электрики не используют в своей работе клеммы Wago не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые в почти в 2 раза дороже неразъемных.

    При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А известное утверждение «время – деньги» к работе электромонтажника имеет самое прямое отношение.

    Похожие материалы на сайте:

    Понравилась статья — поделись с друзьями!



    Как правильно использовать бытовые клеммники

    Клеммники для соединения проводов – наиболее удобный, безопасный и доступный для каждого домашнего мастера способ электромонтажа. Чтобы вы имели представление, в каких ситуациях следует применять то или иное клеммное устройство, мы решили вкратце охарактеризовать их наиболее востребованные модели и кратко рассказать об основных правилах их установки.

    Что вы узнаете

    Клеммники WAGO

    Для бытовых целей лучше всего подходят устройства следующих серий:

    Серия WAGO 2273

    Как и при использовании большинства других клеммников, концы соединяемых проводов зачищаются на 10 мм. Зачищенные провода вставляются в клеммное устройство до упора. Изделия данной серии очень надежны, если их не ставить под чрезмерную нагрузку. Поскольку они способны выдерживать ток до 24 ампер, лучше всего эти устройства подойдут для подключения приборов освещения.

    Серия WAGO 222

    Пружинные клеммники фирмы WAGO данной серии, благодаря имеющимся в них удобным рычажкам, идеально подходят для создания временных подключений.

    Серия WAGO 224

    Пружинные клеммники фирмы WAGO 224-й серии очень удобно использовать для подключения таких осветительных приборов, как, например, люстры.

    Клеммники WAGO 224 сконструированы так, что с их помощью можно без труда соединять одножильные провода, выходящие из внутристенной проводки, с многожильными, обычно закладываемыми в осветительные приборы.

    Одножильные провода вставляются в круглое отверстие клеммника, обработанное специальной смазкой. Особенность данной смазки состоит в том, что она позволяет подключать даже алюминиевые провода. Выполненное соединение легко разобрать, нажав на рычажок. При использовании таких клеммников следует помнить, что они рассчитаны на ток, сила которого не превышает 20 А.

    Колпачковые соединительные изолирующие зажимы СИЗ

    Чтобы соединить проводники таким колпачком, необходимой их зачистить на длину, слегка меньшую глубины колпачка. Колпачок просто накручивается на провода, а выполненное с его помощью готовое соединение дополнительной изоляции не требует.

    Надежность соединения проводов с помощью колпачков СИЗ можно повысить. Для этого провода зачищаются сантиметров на шесть и на них накручивается колпачок так, чтобы зачищенные концы перекрутились между собой.

    Винтовые клеммники

    Профессионалы не рекомендуют использовать клеммники данного типа для соединения алюминиевых проводов. Если соединяемые с их помощью провода являются одножильными, то их необходимо всего лишь зачистить. При работе с многожильными проводами их концы следует залудить или опрессовать специальными обжимными наконечниками соответствующего диаметра. Опрессовка обеспечит лучший контакт и исключит вероятность повреждения жил проводника.

    Опрессовка применяется и в качестве самостоятельного средства соединения проводов. О порядке ее выполнения мы рассказывали в статье, опубликованной несколько ранее.

    Мы рассказали вам об основных клеммных устройствах, используемых в ходе электрического монтажа, выполняемого в жилых помещениях. Если вы намереваетесь выполнить такую работу своими руками, надеемся, что изложенная информация поможет вам произвести все соединения совершенно правильно и сделать их абсолютно безопасными.

    Автор статьи:

    Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

    Клеммы для соединения проводов: виды, производители, цены

    Эта типовая операция в процессе электромонтажа создает разные проблемы. Приходится обеспечивать надежность контакта и защищенность от негативных внешних воздействий. В труднодоступных местах пригодится простота выполнения рабочих операций. Снизить затраты можно, выбрав самые дешевые клеммы для соединения проводов. Но необходимо уточнить, является ли такое решение действительно целесообразным? Сделать правильные выводы будет несложно после изучения данной статьи.

    Не пытайтесь повторять такой и другие сомнительные эксперименты! Правильные способы соединения проводников приведены ниже

    Читайте в статье

    Основные варианты соединения проводов

    Ответственность производителя кабеля распространяется только на саму продукцию. Тщательно подбираются параметры жилы. Рассчитывается электрическое сопротивление, способность сохранять целостность до определенной силы тока. Многослойные оболочки защищают от механических воздействий, предотвращают разрушительную коррозию.

    Подобные задачи решают при создании соединений. Однако в этом случае приходится самому обеспечивать надежность и другие параметры качественного контакта. Рассмотрим далее, как правильно решить задачу с применением разных технологий.

    Скрутка

    Несколько десятков лет назад данная методика была достаточной для создания линий электропитания бытового назначения.

    В старой распределительной коробке можно обнаружить скрученные алюминиевые провода, закрытые матерчатой изолентой

    Такое решение – явный анахронизм. Однако до сих пор приверженцы «старой школы» применяют такие соединения на практике. Отчасти следует признать их правоту. Мягкий алюминий обеспечивает плотный контакт. Оболочка из прорезиненной ткани обладает высокой прочностью.

    Но в таких ситуациях не принимают в расчет значительный рост потребностей. В стандартном оснащении современной квартиры есть стиральные и посудомоечные машины, сушилки белья и духовые шкафы, кондиционеры. Общая мощность при включении разных видов техники составляет несколько киловатт. Надежную проводку предпочитают создавать из медных проводов, которые при относительно меньшем сечении рассчитаны на высокие электрические и механические нагрузки.

    Чтобы не ошибиться, надо изучить авторитетные рекомендации. Профессиональные электрики руководствуются действующей последней редакцией ПУЭ. Там отмечены следующие допустимые методы соединений (окончаний, ветвлений трассы):

    • пайка;
    • сварка;
    • опрессовка;
    • сжимы (специальные устройства, клеммники).

    Как видите, никаких скруток попросту не предусмотрено. Поэтому далее мы будем изучать только качественные способы создания соединений в электрических цепях.

    Пайка

    Минимальный набор для воспроизведения технологии

    Для соединения проводов используют паяльник мощностью не менее 60 Вт, канифоль, припой. Понадобится подставка, чтобы устанавливать раскаленное жало на предназначенную для этого поверхность. С кабеля предварительно удаляют изоляцию (30÷40 мм). Провод зачищают до металлического блеска, покрывают последовательно нагретой канифолью, припоем.

    Далее делают скрутку. На созданный узел наносят канифоль (жидкий флюс). Окунают в расплавленный припой. Если приобрести паяльник мощностью 100 Вт, можно соединять 5-6 проводников сечением до 2÷2,5 мм кв. каждый.

    Для изоляции соединения применяют термоусадочную трубку подходящего диаметра

    Эти изделия сжимаются при нагреве строительным феном. Быстро и точно обеспечивается герметизация узла, хорошая электрическая изоляция.

    Сварка

    В комплекте для данной технологии должны быть индивидуальные защитные средства

    Кроме маски пригодятся рукавицы, специально подготовленное рабочее место. Эта процедура не отличается от обычной сварки. Поэтому надо исключить риск ожогов, повреждения глаз чрезмерно ярким излучением в световом диапазоне.

    Для соединения 2-3 проводов из меди сечением 2÷2,5 кв. мм используют стандартный инверторный аппарат, создающий ток 90÷110 А. Как и в предыдущем варианте, сначала делают скрутку длиной 40÷50 мм. Чтобы предотвратить расплавление оболочки подсоединяют зажим, отводящий тепло. Подключают «массу». Сварку выполняют специальным электродом, который сделан из графитового стержня. Длительность одной операции ограничивают 2-3 сек, чтобы не допустить перегрев рабочей области.

    Опрессовка

    Соединение создают с применением металлической гильзы

    Специализированный ручной инструмент применяют, ели общее сечение в зажиме для проводов не превышает 120 мм кв. После удаления оболочек их вставляют в гильзу плотно, без пустот. Для надежности жимы делают в разных положениях с поворотом клещей на 180°. Изоляцию создают с помощью термоусадочной трубки.

    Выполнение этих простых правил предотвратит неправильные действия:

    1. Гильзы подбирают как можно точнее в соответствии с размером сечения проводников.
    2. Их не разрезают, чтобы сохранить номинальные параметры электрического соединения.
    3. Не допустимо применение молотка, пассатижей и других универсальных инструментов.

    При выполнении этой рабочей операции необходимо сохранить целостность проводников, площадь сечения. Если уменьшит ее, возрастет электрическое сопротивление. Это место будет нагреваться вплоть до теплового разрушения линии, примыкающих деталей конструкции.

    Клеммники для соединения проводов

    Именно эта технология, как одна из разрешенных нормами ПУЭ, подробно рассмотрена ниже. Для соединения проводов применяют механические приспособления, которые обеспечивают высокую силу сжатия.Клеммы упрощают выполнение монтажных работ. Некоторые модификации обладают дополнительными функциональными возможностями.

    С применением клемм можно быстро реализовать сложный проект коммутации большого количества проводников без ошибок

    Клеммы для соединения проводов: преимущества и недостатки, требования, правила выбора

    Для применения иных технологий нужно приобрести специальный инструмент, освоить рабочие действия. Некоторые виды клемм создают надежное соединение без применения дополнительных приспособлений.

    Универсальный съемник изоляции

    Вместо этого инструмента можно использовать нож. Лезвие направляют под острым углом к проводнику, чтобы не повредить его. Также понадобится отвертка, если в клемме установлен винтовой зажим.

    Минимальные первичные затраты дополняются отсутствием энергетических затрат, безопасностью, быстротой. Самой конструкцией клемм для соединения проводов предусмотрена хорошая электрическая изоляция, дополнительная защита от механических повреждений.

    К сведению! Следует отметить отсутствие (минимизацию) негативного воздействия на кабельную продукцию.

    Единственным существенным недостатком можно назвать необходимость приобретения клемм для соединения проводов. Но надо не забывать, что в альтернативных методиках предусмотрен расход разных материалов: припоя, флюса, угольных электродов, гильз.

    Клеммы для соединения проводов выбирают с учетом установленных проектом и производителем допустимых электрических нагрузок. Также обращают внимание на следующие параметры:

    1. Диаметр проводников должен соответствовать отверстиям устройства зажима.
    2. Размеры клеммника подбирают так, чтобы он мог поместиться внутри распределительной коробки.
    3. Следует проверить удобство выполнения манипуляций с клеммами определенного типа в рабочей зоне.
    4. При необходимости подбирают клеммы с маркировкой контактных площадок, установленным внутри предохранителем, в ином особом исполнении.

    Как соединить алюминиевый и медный провод

    Этот вопрос следует изучить отдельно. Дело в том, что в месте контакта двух разных металлов при наличии воды начинается процесс электролиза. Он разрушает проводники в клемме, ухудшает параметры соединения, полностью разрывает цепь. Чтобы предотвратить такие воздействия необходимо поддерживать разницу напряжений на уровне не более 0,6 мВ. В таблице приведен электрохимический потенциал (в мВ), который возникает при соединении изделий из разных материалов:

    МатериалМедьАлюминийПрипой (свинец-олово)Нержавеющая сталь
    Медь00,650,250,1
    Алюминий0,6500,40,55
    Припой (свинец-олово)0,250,400,2
    Нержавеющая сталь0,10,550,150

    На основе этих данных можно сделать вывод о том, что прямое соединение алюминиевых и медных проводов между собой недопустимо.

    При установке между ними токопроводящей перемычки из стали негативные воздействия гальванической пары будут устранены

    Также можно создать на поверхности проводников защитную оболочку из припоя. Он обладает минимальным электрическим потенциалом по отношению к разным металлам, поэтому является универсальным средством. Разумеется, это правило действует при сохранности соответствующего слоя.

    Основные виды клемм

    Простые инженерные решения

    Винтовой клеммник

    Особенности конструкции понятны по снимку. Проводящие элементы клеммы заключены в полимерную оболочку. Она не герметична, но достаточно надежно предотвращает случайный контакт с токоведущими частями. Простота изделия подразумевает низкую стоимость. Монтажные операции выполняются быстро и точно с применением отвертки. Если центральная часть изготовлена из латуни, обеспечивается гальваническое разделение, можно подключать жилы из меди и алюминия.

    Главным недостатком является чрезмерное усилие, которое создается при закручивании винтов. С одной стороны, такое воздействие обеспечивает надежность механического соединения проводов с помощью зажимов. С другой – способно повредить проводник из мягкого алюминия и более прочной меди.

    К сведению! При необходимости, от блока можно отрезать необходимое количество контактных элементов.

    Клеммная шина

    Такие модели устанавливают в электрическом щите для подсоединения нескольких проводников к заземлению. Следует отметить значительные габариты, отсутствие изоляции. Это изделие можно применять неоднократно без ухудшения потребительских характеристик.

    Специальные крепления, отмеченные на снимке, пригодятся для монтажа клеммы на опорной планке электрощита

    В этой конструкции винт перемещает площадку с углублением. Это приспособление надежно фиксирует проводник без повреждений.

    Важно! Алюминиевые детали при статической нагрузке деформируются. Со временем электрический контакт прерывается. По этой причине все винтовые соединения приходится регулярно проверять, поджимать.

    Монтаж штырькового наконечника

    Только после такой подготовки многожильные провода получится надежно зафиксировать в клеммниках с винтовыми зажимами. Опрессовку рекомендуется выполнять с применением специальных клещей.

    Соединители для электрических проводов

    Эти приспособления предназначены для создания разрешенных правилами скруток. Полимерный колпачок предотвращает механические повреждения, контакт с токопроводящими изделиями. Внутри него установлена коническая пружина. При наворачивании с усилием жилы прижимаются. Выбирают клеммы с учетом официальных рекомендаций производителя. В инструкциях указывают максимальное сечение проводов.

    К сведению! Цвет в данном случае не имеет никакого значения. Однако его можно использовать для идентификации разных электрических цепей при соединении проводов в распределительной коробке: фазы, заземления, и т. д.

    Пружинные и многоразовые зажимы для проводов

    Клеммник со снятой крышкой корпуса

    В этом изделии установлена особым образом изогнутая пружина. Она прижимает вставленный провод к площадке контакта с одновременной механической фиксацией. Явным преимуществом клеммы является быстрота выполнения монтажных операций. Специальный инструмент не нужен. Достаточно убрать изолирующую оболочку.

    В такое гнездо можно вставить только достаточно жесткое изделие, поэтому для многожильного кабеля надо найти другое решение. Определенным ограничением является однократное применение. Но во многих электрических схемах необходимы именно такие долговечные соединения.

    «Ваги» для соединения проводов

    Это название стало нарицательным для многоразовых зажимов. Эта конструкция создана WAGO. В такой клемме обеспечивается надежная фиксация многожильных проводов без специальных гильз. Демонтаж выполняется быстро. Для выполнения рабочих операций не нужны специальные инструменты. За удобства придется платить. Изделия этой категории стоят не дешево.

    Другие клеммы

    В эти клеммы устанавливают плавкий предохранитель. Он разрывает электрическую цепь при превышении определенной силы токаКоннекторы Scotchlock

    Клеммы такого типа предназначены для соединения проводов сечением до 1,3 мм. В некоторых моделях внутри размещают специальный наполнитель, обладающий гидрофобными характеристиками. Обжим выполняется с применением обычных пассатижей. Контактные элементы с режущими кромками прорезают изоляцию, поэтому предварительное удаление защитных оболочек не нужно.

    Ножевые клеммы для проводов обжимные можно отсоединять от контакта для проверки цепей, иных диагностических операций

    Обзор производителей клеммных соединений проводов

    Legrand

    Электротехническая продукция известного французского производителя пользуется популярностью на отечественном рынке. Специалисты и рядовые пользователи отмечают безупречное качество, точное соответствие характеристик паспортным данным в каждой товарной партии. Следует отметить высокую прочность изделий, широкий ассортимент.

    Винтовой клеммник Legrand

    Wago

    Этот немецкий производитель известен во всем мире по многоразовым клеммам, которые рассмотрены выше. Его изделия относятся к высшему ценовому сегменту. Но высокое качество оправдывает соответствующие инвестиции. Кроме Германии заводы бренда расположены в Китае, США, других странах.

    Запатентованный узел соединителя CAGE CLAMP

    Dinkle

    Известный производитель клеммной продукции занимает лидирующие позиции на рынке Азии. Собственные конструкторские подразделения и заводы DINKLE Enterprise размещены в Китае и Тайване. Применение современных технологий и тщательный контроль помогают бренду поддерживать высокий уровень качества при демократичной ценовой политике.

    Где и как можно купить недорого клеммники для проводов: цены, обзор рынка

    Монтажные технологии

    Ниже рассказано о том, как правильно соединить провода между собой с помощью разных клеммников:

    Фото Особенности рабочих процессов, важные нюансы
    Все эти устройства выполняют свои функции без дополнительной изоляции. Выбирают определенную модель с учетом целевого назначения, удобства выполнения монтажных операций.
    Самая простая клеммная колодка состоит из контактных групп, которые скреплены тонкими перемычками. Их разрезают при необходимости. Отверстия можно использовать для крепления изделия к монтажной планке. Латунные гильзы, установленные внутри пластикового корпуса, подходят для соединения медных и алюминиевых проводов.
    Самозажимные изоляторы подбирают с учетом толщины проводников. Выступы на боковых поверхностях упрощают надежный захват при вращении.
    После зачистки изоляции делают скрутку. Помещают ее внутрь колпачка до упора. Вращательными движениями по часовой стрелке создают надежное соединение.
    Такие пружинные клеммники созданы в неразборном исполнении. Не предусмотрено разделение корпуса, поэтому подбирают изделия точно, с учетом необходимого количества соединений в одном блоке.
    Прорезь на корпусе определяет длину. По этой метке удаляют изоляционную оболочку. После этого зачищенный конец вводят в отверстие.
    Он фиксируется внутри пружинным зажимом, поэтому отвертка не понадобится. На внутренние части в процессе производства наносят специальную пасту. Она упрощает выполнение этой операции, предотвращает образование окислов на поверхности.
    Не всегда ясно, как провода соединить для постоянной эксплуатации. Если предполагается последующая модернизация с изменениями электрической цепи, используют многоразовые зажимы WAGO.
    На первом этапе отгибают рычажок вверх. Длина зачистки равна углублению на обратной стороне корпуса.
    Зажим WAGO применяют для выполнения сложных рабочих процедур. Защелкнуть рычажок проще, чем закрутить винт в клеммной колодке. Это упрощение пригодится, когда надо повесить люстру без помощника.

    Клеммы для соединения проводов подбирают с учетом особенностей определенного проекта.

    Видео, как соединить провода в распределительной коробке:

    ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

    Соединения проводов. Методы соединений и особенности

    При работе с электропроводкой часто требуется соединения проводов. Распространенная в таких случаях скрутка сегодня считается ненадежным и небезопасным способом. Рекомендуется использовать специальные клеммники и другие варианты соединения.

    Соединение электрических проводников оказывается обязательной манипуляцией при устройстве и ремонте электропроводки. Зачастую это производится путем скручивания оголенных концов соединяемых проводов. Далее полученная скрутка обматывается изолентой для исключения короткого замыкания. Но специалисты категорически не советуют так поступать, поскольку такое соединение не обеспечивает должного контакта.
    При температурных колебаниях металл проводов расширяется или сужается, из—за чего надежность контакта может снизиться.

    Надежный и качественный контакт проводов должен обеспечивать не только высокую механическую прочность, но и гарантировать отсутствие дополнительного сопротивления, которое часто становится причиной перегрева провода в месте соединения проводников.

    При монтаже электропроводки специалисты используют 5 основных методов соединения

    Изолирующие колпачки СИЗ


    Колпачки СИЗ имеют в конструкции коническую пружину, которая плотно обхватывает соединяемые провода, формируя требуемый контакт. Изначально концы проводов требуется освободить от изоляции и объединить посредством скрутки. Затем изолирующий колпачок надевается на них вращением по часовой стрелке. Как уже отмечалось, внутренняя пружина сжимает скрученные провода, а корпус колпачка изолирует их.

    Винтовые клеммники


    Клеммные колодки – правильный выбор при необходимости сделать переход с алюминиевого на медный провод. В зависимости от конструкции колодок фиксация провода осуществляется с помощью затягивающего винта или прижимающей пластины. В первом случае необходимо быть более аккуратным, так как излишне затянутый винт может повредить провод и нарушить нормальный контакт между проводниками. Клеммные колодки широко применяются для соединения многожильных проводов в домашних хозяйствах и на промышленных объектах.

    В случае винтовых клеммников очищенные концы проводов сперва вставляют в отверстия, присутствующие с двух сторон корпуса. Затем их прочно фиксируют закручиванием винтов. Полученное соединение отличается простотой и удобством, но требует эпизодического подкручивания фиксирующих винтов.


    Ответвительный сжим —  позволяет быстро и удобно сделать ответвление от магистральной электрической цепи. Конструкция сжима включает три металлически пластины и винты, располагающиеся в единой изолирующей коробке. Такой сжим может применяться для создания контактов медных и алюминиевых проводов, например, для подключения к воздушной линии из алюминиевого провода медного отвода в дом.

    Клеммники WAGO


    Практичностью выделяются клеммники WAGO. Достаточно лишь вставить оголенные концы проводов в соответствующие отверстия в клеммниках, убедившись в надежной их фиксации. Внутри них содержится токопроводящая паста, исключающая возможность окисления металла проводов. Ее присутствие особо актуально при соединении алюминиевых проводов. Популярны также пружинные клеммники WAGO, допускающие многократное соединение и разъединение проводов. После их установки в отверстия клеммника остается защелкнуть специальный рычажок, что обеспечит надежную фиксацию провода. Когда нужно разъединить провода, потребуется лишь потянуть за этот рычажок. Для соединения меди и алюминия существуют клеммники WAGO с биметаллическими пластинами, которые имеют особое покрытие, предотвращающее окисление проводов.

    Соединения проводов с помощью болта


    Если под рукой не имеется специальных соединителей, то можно обойтись обычным болтом, парой гаек и несколькими шайбами. Провода, очищенные от изоляции, скручивают в петли по диаметру болта. Гайки, шайбы и сделанные петли располагаются на болте в таком порядке:
    — гайка;
    — шайба;
    — петля из провода;
    — разделяющая шайба;
    — петля из второго провода;
    — шайба.

    Посредством болтового соединения легко объединить два и более провода. Единственный значительный его минус — громоздкость, из—за чего подобное решение не всегда практично применять.

    Для соединения проводов из различных металлов — алюминия и меди — важно не допускать их прямого касания. Зачастую на алюминиевую жилу сперва надевают оцинкованную медную гильзу, а затем ее обжимают специальными клещами. После чего можно выполнять непосредственно само соединение проводов.

    Соединение пайкой


    Для соединения проводов методом пайки необходимо использовать оловянно-свинцовый припой и канифоль. Перед началом работы жилы проводов оголяются и скручиваются между собой аналогично соединению скруткой. После этого паяльником тщательно пропаивается поверхность контакта, в результате чего можно получить соединение с малым переходным сопротивлением. Для повышения механической прочности такого контакта многие специалисты рекомендуют использовать СИЗы.

    Похожие темы:

    клеммы, колпачки, сварка, пайка, опрессовка

    Ситуации, когда требуется соединить или нарастить провода, при эксплуатации электропроводки происходят в следующих случаях:

    1. Если при сверлении или штроблении стен оказалась перерезанной электропроводка.
    2. При переносе розеток, выключателей и светильников без замены питающих кабелей.
    3. Если длина проводника в монтажной или распределительной коробке после многократной переразделки недостаточна для его подключения.
    4. Обрывы в шнурах электропитания бытовых приборов.

    Правильный выход из этих положений – замена поврежденного участка электропроводки или шнура питания. Но в качестве временной меры или в случае, когда замена участка проводки экономически нецелесообразна, можно обойтись выполнением соединений проводов.

    Как правильно соединить провода между собой в стене

    Если требуется соединение поврежденной электропроводки в стене панельного дома, то лучше поврежденный участок поменять на новый. Проводники проходят внутри отведенных для них полостей и жестко не закреплены. Оба конца поврежденного провода находят и отключают. Затем к одному из них привязывают новый кусок провода. Временное соединение выполняют надежно и обматывают изолентой, чтобы края не цеплялись за неровности, повстречавшиеся на его пути. Вытягивая старый провод, затаскивают на его место новый.

    Важно, чтобы материал нового проводника соответствовал материалу старого. Если проводка в квартире алюминиевая, то и для замены нужно использовать тоже алюминий.

    Инструкция по соединению проводников в стене

    Соединение проводников в стене выполняется так:

    1. Определяем направление прокладки поврежденного участка.
    2. Отключаем питание ремонтируемого участка.
    3. По оси прокладки кабеля надрезаем обои на длину по 20 см в обе стороны от места повреждения. Шпателем отсоединяем обои от стены и отгибаем в стороны. Это позволит после ремонта наклеить их обратно.
    4. При помощи молотка и зубила освобождаем из стены кабель в обе стороны от места повреждения на те же 20 см. Можно вместо зубила использовать плоскую затупленную отвертку. Не наносите сильных ударов, чтобы не повредить изоляцию кабеля.
    5. Если поврежден один из проводников линии, отделяем его от исправных. Для этого вскрываем оболочку кабеля или разрезаем вдоль плоский провод («лапшу»). Изоляция жил не должна пострадать, поэтому – проявите терпение, аккуратность и упорство.
    6. Если повреждены все жилы – разделываем кабель в обе стороны.
    7. Разделываем жилы кабеля на длину, зависящую от выбранного способа соединения. Допускается соединение сваркой, пайкой, опрессовкой или с использованием клемм.
    8. Если жилы кабеля из меди, то при использовании клемм ЗВИ (их еще называют капроновыми) вставлять ремонтную перемычку не потребуется. Подобрав клемму соответствующего сечения, соедините с их помощью концы проводов.
    9. В остальных случаях потребуется установить ремонтную вставку. В качестве ее используются провода такого же материала и сечения. На каждый провод выполняется по два соединения.
    10. Соединения требуют герметизации. Если стена отсыреет, то прикосновение к ней в месте нахождения неизолированного соединения приведет к удару током. Поэтому место контакта нужно плотно обмотать изоляционной лентой, дополнительно надев на провода термоусаживаемые или ПВХ трубки.
    11. Укладываем провода в штробу и замазываем ее штукатуркой. До полного высыхания раствора напряжение на отремонтированный кабель подавать нельзя из-за вероятности короткого замыкания.
    12. После полного высыхания раствора наклеиваем назад обои.

    Особенности методов соединения проводников

    Надежный способ соединения – сварка. Для нее используется напряжение 12-36 В от сварочного инвертора или самодельного трансформатора. Один провод (массу) подключают к скрученным проводам, а другой – к угольному электроду. При касании электродом вершины скрутки возникает дуга. Она плавит провода и на конце скрутки появляется металлический шарик.

    Результат соединения проводов сваркой

    При надежности сварка имеет и ряд недостатков:

    • потребуется оборудование: сварочный аппарат или самодельный трансформатор, угольный электрод;
    • трудности с соединением алюминиевых проводников: алюминий сваривают только в среде инертных газов, не дающих ему окисляться.

    Вторым по надежности неразъемным соединением считается пайка. Но алюминий паять так же трудно, как и варить – нужен специальный припой и флюс. На воздухе этот металл покрыт пленкой из окислов, появляющейся мгновенно. Поэтому и принцип пайки алюминия заключается в растворении окисла и облуживания провода в среде флюса.

    Трудности будут и при пайке старых многожильных проводов. Каждая их жилка покрывается окислом, поэтому перед пайкой приходится тщательно отскабливать его ножом со всех сторон. Лудить его лучше паяльным жиром, применение канифоли неэффективно.

    Провода перед пайкой тщательно очищают от окислов, загрязнений и копоти. Затем их скручивают вместе, полученное соединение облуживают.

    Соединение пайкой

    У пайки есть недостаток – соединение трудно разобрать.

    Для соединений опрессовкой используют соединительные гильзы. Это – тонкостенные трубки различных диаметров для соединения проводников соответствующих сечений. Гильзы выполняют медными или анодированными (лужеными), последние универсальны и соединяют медные и алюминиевые проводники.

    Провод вставляют в гильзу с одной ее стороны до середины, затем прессуют ее специальными клещами или прессом. Затем с другой стороны вставляют другой провод и запрессовывают и его. Предварительно на провода одевают ПВХ трубки или термоусадку для изоляции соединения. Но выпускаются и полностью изолированные гильзы для соединения.

    Опрессовка скруток гильзами

    Недостаток метода – требуется специальный инструмент для обжима, пассатижи для этого не годятся.

    Применение капроновых клемм марки ЗВИ также сопряжено трудностями при соединении алюминиевых проводников. Алюминий – мягкий металл, а соединение в клемме выполняется прижатием провода к латунной поверхности торцом винта. Усилие затяжки приходится соизмерять с пластичностью проводника, иначе его можно перерубить. Гибкие проводники соединяются ЗВИ только после лужения или оконцевания втулочным наконечником (гильзой). Но и в этом случае тянуть сильно нельзя.

    Клеммы ЗВИ и их применение

    Есть мнение, что если проводники скрутить между собой, а поверх скрутки установить ЗВИ, то соединение получается надежным. Но винты клеммника наоборот, разжимают скрутку и ухудшают контакт. Поэтому применение соединения при помощи капроновых клеммников функционально ограничено: можно временно подключить или отремонтировать оборудование с их помощью. Хотя в современных светильниках подключение выполняется только через ЗВИ.

    Достоинство метода только одно: дешево.

    Самозажимные клеммы WAGO считаются самым универсальным средством для выполнения контактных соединений. Недостатков у них пока не обнаружено. Соединение происходит за счет подпружиненного контакта, в который вставляется проводник. Внутри клеммы содержится смазка, предохраняющая провода от окисления. При необходимости соединение можно разобрать.

    Про клеммы WAGO читайте статью: «Что лучше выбрать, скрутку или клеммник для соединения проводов?»

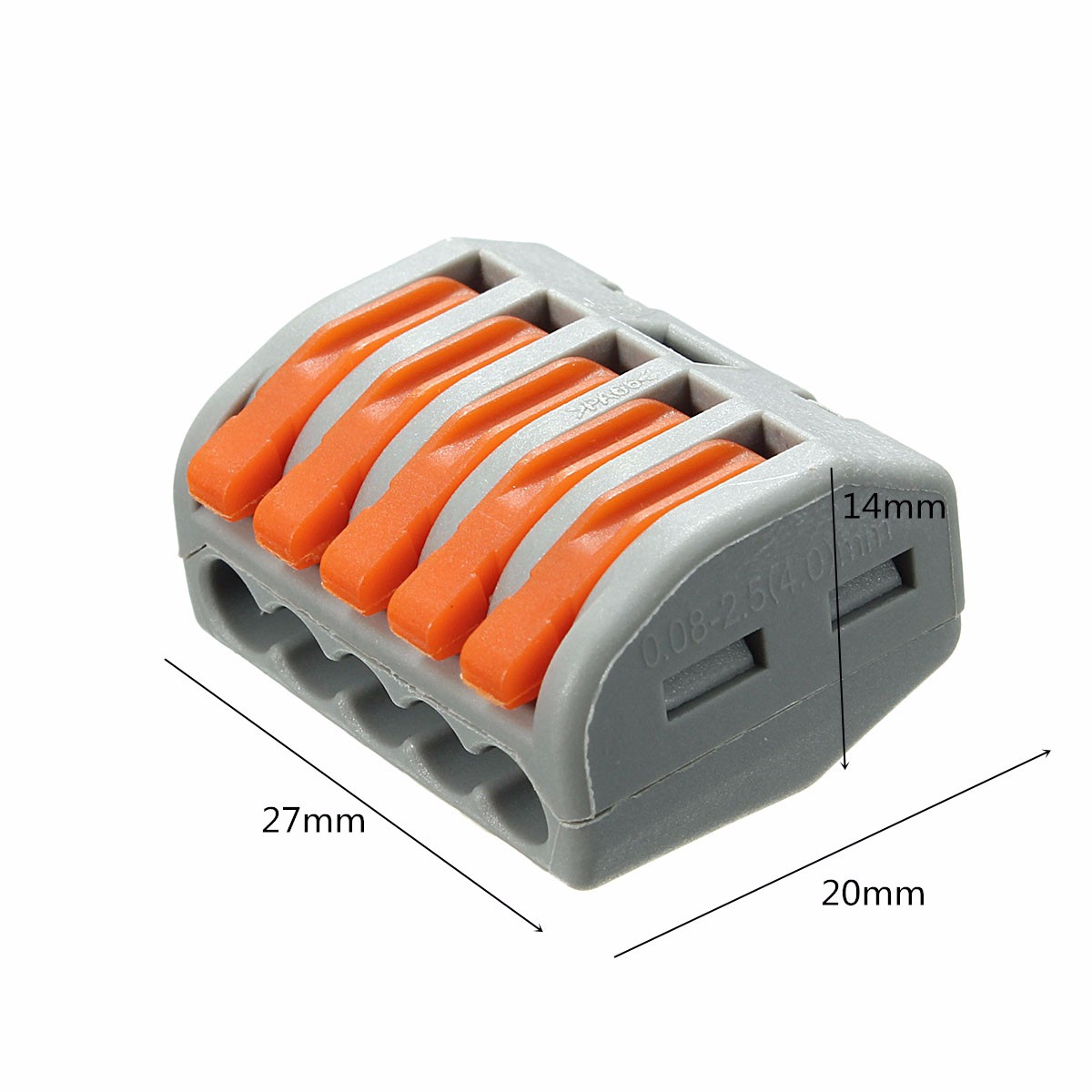

    Клемма WAGO

    Еще один способ соединения проводов – колпачки СИЗ (соединительный изолированный зажим). Колпачок наворачивается на скрутку, стягивая ее и одновременно изолируя. Внутри него также помещается смазка.

    Колпачки СИЗ

    Про колпачки СИЗ подробнее читайте «Колпачки СИЗ для скрутки проводов. Советы электромонтажника».

    Если клеммы WAGO выбираются по сечению соединяемых проводов, то СИЗ и ЗВИ – по диаметру скрутки. А поскольку скрутки получаются разного сечения, зависящего от количества проводов в них, то для монтажных работ требуется набор клемм разного калибра.

    Оцените качество статьи:

    Руководство по выбору клеммных колодок

    | Инженерное дело360

    Клеммные блоки — это модульные изолированные блоки, которые соединяют два или более проводов вместе. Клеммные колодки используются для закрепления и / или заделки проводов и в своей простейшей форме состоят из нескольких отдельных клемм, расположенных в длинной полосе. Клеммы используются для подключения проводов к земле или, в случае подачи электроэнергии, для подключения электрических выключателей и розеток к сети.

    Корпуса клемм обычно состоят из медного сплава с таким же коэффициентом расширения, что и провод, предназначенный для использования.Это не только предотвращает расшатывание из-за разной степени расширения, но также снижает коррозию, вызванную электролитическим действием между двумя разными металлами.

    Типы

    Клеммные блоки

    можно классифицировать как по их конструкции, так и по типу устройства.

    Типы конструкций

    Однопроходная

    Продукты с одинарной подачей питания представляют собой основной тип клеммной колодки и используются для межпроводного соединения.Клеммные колодки с одинарным питанием имеют один входной и один выходной контакт: два разных провода подводятся к каждой стороне клеммной колодки и соединяются внутри ее корпуса.

    Клеммная колодка с одним питанием. Изображение предоставлено: OMEGA Engineering, Inc.

    Двойной уровень

    Двухуровневые клеммные колодки имеют два уровня контактов; такое расположение экономит место и упрощает электромонтаж. Многоуровневые продукты могут использовать мост для соединения одного уровня контакта с другим для повышения гибкости схемы.

    Пример двухуровневой 4-контактной клеммной колодки. Изображение предоставлено: Carlton-Bates

    Три уровня

    Трехуровневые клеммные колодки — это, по сути, двухуровневые изделия с дополнительным набором контактов. Как и двухуровневые клеммные колодки, они также могут быть соединены перемычкой.

    Трехуровневая клеммная колодка. Изображение предоставлено: Control Engineering

    Типы устройств

    Клеммные колодки

    также можно сгруппировать по приложениям или типу подключаемого устройства.

    • Клеммы цепи заземления используются для заземления компонентов или систем. Обычно они взаимозаменяемы со стандартными клеммными колодками и при необходимости могут быть вставлены в блок.
    • Держатели предохранителей подключают несколько предохранителей, связанных с многочисленными устройствами. При возникновении короткого замыкания затрагиваются только участки проводки, подключенные к держателю предохранителя.
    • Блоки термопар используются для подключения термопар и обеспечения надежных металлических соединений для измерения температуры.
    • Блоки ввода / вывода обеспечивают связь между устройством и контроллером.
    • Блоки датчиков / исполнительных механизмов работают с трех- или четырехпроводными устройствами, такими как датчики приближения и фотоэлектрические датчики.
    • Блоки распределения питания используются для оконцовки силовых кабелей.
    • Блоки разъединения позволяют легко отключить цепь с помощью рубильника и без снятия проводов. Они также известны как блоки переключателей.

    Технические характеристики

    Важные технические характеристики клеммной колодки включают установку, тип подключения, ориентацию, характеристики контактов и специальные характеристики.

    Крепление

    Клеммные блоки

    обычно защелкиваются на металлической рейке, ввинчиваются в панель или устанавливаются на печатную плату (PCB).

    Рельс

    Клеммные колодки обычно устанавливаются на DIN-рейку .Этот металлический рельс получил свое название от Deutsches Institut fur Normung (DIN), немецкого органа по стандартизации, который опубликовал оригинальные спецификации рельсов. Клеммные колодки могут быть изготовлены на DIN-рейку одного из нескольких размеров:

    • Миниатюрные направляющие для цилиндров шириной 15 мм. Клеммные блоки, которые устанавливаются до этого размера, обычно могут выдерживать напряжение до 300 В.
    • Рельсы G32 имеют форму буквы «G» и имеют ширину 32 мм. В них можно установить клеммные колодки до 600 В.
    • Цилиндрические направляющие по форме напоминают миниатюрную разновидность, но имеют ширину 35 мм. Как и те, которые используются с шинами G32, клеммные блоки, предназначенные для монтажа на плоских шинах, обычно рассчитаны на 600 В.

    Габаритные чертежи стандартной 35 мм DIN-рейки (слева) и G32.

    Изображение предоставлено: Маркус Кун | Мясорубка

    Крепление на печатную плату

    Некоторые клеммные колодки изготавливаются для монтажа на печатных платах.Некоторые продукты имеют встроенные штыри для монтажа на печатной плате, в то время как другие могут быть вставлены в контактную планку, установленную на плате. Клеммные блоки для монтажа на печатную плату иногда называют электронными блоками.

    Варианты подключения

    Клеммные блоки

    могут использовать один из нескольких различных методов для подключения проводов.

    • Винтовые зажимы используют винт для затягивания провода и электрического соединения и являются классическим стандартным методом заделки.Этот тип подходит для очень широкого диапазона размеров проводов и обеспечивает надежное соединение.
    • Пружинные зажимы используют силу пружины для удержания зажима проволоки. Они представляют собой новую альтернативу винтовым зажимам и особенно полезны в приложениях, где используются провода небольшого диаметра и ограниченное рабочее пространство.
    • Соединения смещения изоляции (IDC) проталкивают провод между двумя острыми металлическими частями, позволяя выполнить соединение, не обнажая оголенный провод.
    • Соединения для язычков предназначены для быстрой установки и удаления без пайки. Они также известны как лопаточные или ножевые наконечники.

    Группа клеммных колодок с винтовыми зажимами (слева) и пружинных зажимов (справа).

    Изображение предоставлено: C J Cowie | Altech Corp.

    Ориентация

    Клеммные колодки

    обычно доступны с одним из трех различных углов ввода провода: 45 °, 90 ° или 180 °.Типы 90 ° и 180 ° также называются горизонтальными и вертикальными соответственно.

    Характеристики контактов и проводов

    При обсуждении клеммных колодок термин «контакт», также известный как положение, путь или полюс, относится к проводу, прикрепленному к колодке. Число контактов является важной спецификацией при рассмотрении продукта, поскольку покупатель должен сопоставить это число с количеством проводов, необходимых для проекта или приложения. Шаг контакта — это расстояние между каждым контактом, измеряемое от центра каждого отверстия или проема. Шаг контакта напрямую зависит от количества контактов и обычно выражается в миллиметрах (мм).

    Клеммные колодки

    обычно производятся для работы с проводом или сечением . Размер провода в Северной Америке выражается в американском сечении проводов (AWG), которое является стандартом для размеров проводников из цветных металлов. Более высокие числа AWG представляют собой проводники меньшего диаметра, и наоборот.Например, типичный бытовой провод AWG 12 имеет больший диаметр, чем телефонный провод AWG 22.

    Характеристики

    Клеммные колодки могут включать одну или несколько специальных функций.

    • Соединения проводов на съемных клеммных колодках позволяют разрывать цепь без разводки, обеспечивая быстрое отключение, тестирование и обслуживание. Съемные клеммные колодки часто можно комбинировать таким образом, чтобы при отключении одной вилки отключалось питание всей группы клемм одновременно.
    • Стекируемые клеммные блоки можно устанавливать рядом друг с другом для экономии места; они обычно устанавливаются на DIN-рейку.

    • Изделие может иметь световой индикатор , обычно светоизлучающий диод (LED), для проверки протекания тока через устройство.

    • В некоторых клеммных колодках между цепями установлен диод для проверки ламп и защиты от обратной полярности.

    Список литературы

    Конструкция машины — Клеммные колодки

    Изображение предоставлено: Weidmuller


    Прочитать информацию о клеммных колодках для пользователей

    Как правильно использовать клеммную колодку

    Клеммная колодка — это один из способов подключения различных электрических проводов.Они бывают разных форм и размеров, поэтому вы обычно можете найти тот, который будет совместим с любым проектом, который вы выполняете. Однако разница между блоками может привести к проблемам, если используется неправильный тип или если он не подключен должным образом. Следуйте приведенным ниже советам, чтобы не беспокоиться об этих проблемах.

    Шаг 1 — Тип клеммной колодки

    Посмотрите на электрическое оборудование, с которым вы работаете, чтобы узнать, какой тип подключения для него требуется; обычно у вас будет резьбовое или вставное соединение.Ввинчиваемые провода помещаются внутри клеммной колодки и привинчиваются, и они наиболее распространены для оборудования, не требующего защиты от высокого напряжения. Вариант ввинчиваемого соединения — это соединение, удерживаемое пружинным механизмом. Этот разъем может сократить время, затрачиваемое на работу, потому что вы просто защелкиваете его, вместо того, чтобы снимать и заменять винт.

    Штекерное соединение имеет штекерный зажим на конце провода. Этот терминал подключается к гнезду порта на клеммной колодке и образует безопасное соединение.Вставные блоки обычно используются в блоках предохранителей автомобилей.

    Шаг 2. Выбор клеммной колодки

    После того, как вы узнаете тип требуемого соединения, вам нужно будет найти клеммную колодку, которая соответствует остальным вашим требованиям. Подумайте, какое пространство у вас есть для подключения и сколько проводов нужно подключить. Клеммные колодки бывают разных форм и размеров, поэтому вы сможете найти тот, который соответствует вашим потребностям.

    Далее выберите правильный рейтинг.Клеммные блоки на три, пять, 15 или 30 ампер широко доступны, и вы захотите купить тот, который соответствует самому высокому уровню тока, который он будет проводить, чтобы обеспечить работу самого мощного оборудования.

    Шаг 3 — Закрепите резьбовое соединение

    Перед началом работы обязательно убедитесь, что все электрическое оборудование выключено. Для резьбового соединения вам нужно будет снять небольшое количество изоляции с конца провода. Обычно достаточно около 1/2 дюйма, но это будет зависеть от компонента.Отвинтите фиксирующий винт клеммной колодки, затем вставьте провод в отверстие. Затяните винт на место. Убедитесь, что он полностью затянут, потому что, если провод оставить незакрепленным, он начнет нагреваться и оплавить изоляцию. Со временем это может привести к возгоранию, поэтому потратьте немного больше времени, чтобы убедиться, что он в безопасности.

    Шаг 4 — Безопасное разъемное соединение

    Установите клеммную колодку и проложите к ней электрические провода, соединив вилку клеммы с гнездом порта.Сильно нажмите, чтобы убедиться, что соединение надежно и не ослабнет при любом последующем движении.

    Шаг 5 — Тестовое оборудование

    После того, как вы выполнили все подключения к клеммной колодке, проверьте свое оборудование, чтобы убедиться, что оно работает правильно. После этого проверьте клеммную колодку и соединения, чтобы убедиться, что нет чрезмерного нагрева, а провода все еще надежно закреплены.

    Использование клеммных колодок

    Клеммные колодки кажутся настолько скромной частью электрической системы, что о них обычно не упоминают, но есть много полезных вещей, которые вы можете сделать с клеммной колодкой, вот несколько предложений……

    База мачтового соединения

    Одним из наиболее полезных мест для клеммной колодки является основание мачты. Это позволяет вам отсоединять провода мачты для отстегивания, если вы используете несколько перемычек и больший подводящий провод для отрицательного вывода, у вас может быть один отрицательный провод, питающий основание мачты и используемый для всех огней. Если у вас когда-либо возникнут проблемы с мачтовым фонарем, вы можете проверить наличие питания у основания мачты, а затем вы можете проверить целостность цепи вверх по мачте, через лампочку и обратно к основанию мачты.Фактически, одним из основных преимуществ клеммных колодок является то, что соединения видны и доступны для поиска и устранения неисправностей.

    Установка новой электрической панели

    . Если вы решите заменить панель автоматического выключателя, вы можете обнаружить, что существующие провода слишком короткие, чтобы дотянуться до них. новый. Решение состоит в том, чтобы установить организованный массив клеммных колодок в задней части корпуса панели и провести старые провода туда, куда они почти наверняка дойдут. Затем проложите новые провода от панели к клеммным колодкам.Это обеспечивает очень удобное и организованное расположение, вы можете прикрепить новые провода к панели перед ее установкой. Если у вас есть более одной цепи для питания от каждого автоматического выключателя, вы просто проложите один провод от панели к клеммной колодке, используйте перемычку для объединения двух соседних клемм, а затем подключите два отходящих провода к двум клеммам блокировать.

    Если вы хотите по-настоящему фантазировать, вы можете расположить провода на клеммной колодке в той же последовательности, что и на панели, поэтому, если вы когда-нибудь потеряете код, который говорит вам, какой провод это какой, вы сможете выяснить это обращаясь к панели.

    Потолочные светильники

    Еще одно хорошее применение клеммных колодок — это установка потолочных светильников. Когда у вас есть входящий провод, питающий несколько ламп, вы можете подать его к одной или нескольким клеммным колодкам, а затем использовать клеммные перемычки для создания ответвлений проводов к каждому свету

    Устранение неполадок

    Везде, где у вас есть стыковые соединители, есть вероятность разрыва соединения, которое невозможно устранить неисправность без разрезания и переделки разъема. Если вам придется сделать это несколько раз, провод окажется слишком коротким.Если вы используете клеммные колодки, клеммы просты и доступны, а поиск и устранение неисправностей выполняется намного быстрее.

    Взгляните на клеммные колодки, доступные на shop.pkys.com

    Mythbuster # 5 — Подойдет ли старый клеммный блок?

    В этом выпуске Джеймс Ид исследует клеммы и разъемы.

    Почти каждая электрическая установка должна соединять проводники различных частей цепи, обычно с помощью соединителя определенного типа, например, клеммной колодки, клеммы для DIN-рейки, распределительной коробки и т. П.Распространенным типом разъемов является клеммная колодка типа «choc block», но в последнее время все чаще используются разъемы с пружинными зажимами для надежного удержания проводов. Хотя ни один компетентный электрик не стал бы обматывать провода вместе и покрывать их изолентой (хотя такое случается!), Действительно ли допустимо использовать любые старые клеммы для электрического соединения?

    Как и положено Стандарту с такой родословной, как BS 7671, существуют требования к электрическим соединениям, как и в первом издании 1882 года.Так получилось, что тогда соединение проводов было упражнением в намотке проводов вместе довольно элегантным способом, но, конечно, с тех пор технология продвинулась вперед, и группа правил 526 BS 7671: 2018 является тем местом, где сейчас находятся соответствующие требования. подробно. Хотя существует очевидная необходимость обеспечить электрическую и механическую прочность соединений между проводниками (Правило 526.1), существует несколько требований, которые часто игнорируются.

    Положение 526.2 требует, чтобы при выборе средств подключения принималось во внимание следующее:

    и. материал проводника и его изоляция
    ii. количество и форма проводов, образующих проводник
    iii. площадь поперечного сечения проводника
    iv. количество проводников, которые должны быть соединены вместе
    v. температура, достигаемая на клеммах при нормальной эксплуатации, такая, что эффективность изоляции проводников, подключенных к ним, не снижается
    vi.обеспечение соответствующих устройств блокировки в ситуациях, подверженных вибрации или термоциклированию. Если используется паяное соединение, конструкция должна учитывать ползучесть, механическое напряжение и повышение температуры в условиях неисправности.

    Материалы, из которых изготовлены проводник и клемма, — очень важный фактор, на который часто не обращают внимания. При использовании разнородных металлов может возникнуть гальваническая коррозия, что приведет к возникновению высокого импеданса. Это может не только снизить эффективность защиты цепи, но и вызвать проблемы, связанные с требованиями к электромагнитной совместимости (Раздел 444), поскольку плохие соединения могут иметь более высокие импедансы на более высоких частотах.Такие плохие соединения могут даже вызывать помехи, если проводники являются частью цепей с высокими частотами, из-за «эффекта ржавого болта», а также создавая шумовые напряжения, которым могут быть подвержены чувствительные цепи. [1]

    Тепловые аспекты — еще одно соображение при выборе подходящего терминала. Во-первых, Правило 526.4 требует, чтобы средства подключения (и его изоляция) были рассчитаны на максимальную рабочую температуру проводника, значения которой приведены для различных кабелей в соответствующих таблицах в Приложении 4.Во-вторых, изоляция вокруг соединения не должна распространять пламя, а Правило 526.5 требует, чтобы концевые заделки и соединения находились внутри подходящего аксессуара или корпуса. Это важно по причинам механической защиты, а также для электрической изоляции соединений. Когда внутренние жилы кабеля соединяются (например, в зажиме или сращивании), защита, обеспечиваемая оболочкой, снимается и ее необходимо заменить, чтобы обеспечить электрическую и механическую защиту. Таким образом, можно использовать соединения, не требующие обслуживания, для которых не потребуется доступ для осмотра или обслуживания, но соединение (соединения) должно быть заключено в подходящий, механически прочный и должным образом изолированный корпус — другими словами, не из ленты ПВХ!

    Положение 526.3, возможно, более известно — это правило, которое гласит, что соединения должны быть доступны для осмотра, испытаний и обслуживания, за исключением некоторых исключений, таких как заглубленные, паяные или сварные соединения. Исключение также делается для соединений, выполняемых «подходящим обжимным инструментом», который может, например, включать в себя обжимные стыки.Очень заманчиво использовать плоскогубцы для обжима многих соединений, но важно обеспечить равномерное приложение правильного давления, поэтому для обеспечения надежного соединения, не требующего обслуживания, целесообразно использовать подходящий инструмент для обжима с храповым механизмом.

    Часто возникает вопрос, что делать с заделкой тонкопроволочных проводов, таких как гибкие кабели в осветительной арматуре или вилки / розетки. Правило 526.9 касается этого и отмечает, что во избежание разделения или распространения тонких жил «должны использоваться подходящие клеммы или концы проводов должны быть обработаны соответствующим образом».Подходящим зажимом может быть зажим с подъемным зажимом, который прижимает проводник к плоской поверхности, или подпружиненный зажим, который плотно удерживает все жилы.

    «Подходящей обработкой» для многожильного проводника обычно является кабельная муфта, тонкостенная металлическая трубка с воронкообразным горлышком, которая обжимается вокруг проводника для удержания жил на месте. Это полезный метод обеспечения хорошего соединения в соединениях с помощью винтов для закрепления проводника на месте, например, в потолочной розетке.Опять же, требуется использование соответствующего обжимного инструмента, так как наконечник должен быть обжат на проводе перед вставкой в ​​клемму; давление винта не должно использоваться для «обжатия» трубки.

    Набор «обработок» для многожильных проводов, таких как обжимные соединения и изолированные и неизолированные кабельные наконечники.

    Раньше пайка (лужение) всего конца многожильного провода была обычным явлением.В настоящее время это недопустимо, если используются винтовые клеммы, поскольку припой может «течь в холодном состоянии» вокруг головки винта, что со временем приводит к ослаблению соединения.

    Интересно, что на такие подключения есть Стандарты. BS EN 60947-7-1 Низковольтные распределительные устройства и устройства управления. Вспомогательное оборудование. Клеммные блоки для медных проводников предъявляют требования к конструкции клемм, тогда как BS EN 60998 «Соединительные устройства для низковольтных цепей для бытовых и аналогичных целей» охватывает соединительные блоки, такие как традиционные круглые соединительные блоки для осветительных приборов.

    Существуют и другие связанные стандарты, такие как BS 5733 Общие требования к электрическим аксессуарам , в котором есть требования к необслуживаемым соединениям (например, подпружиненные клеммы), и BS EN 60670-22, который является стандартом для соединительных коробок. требуется, если две или более цепей оканчиваются в одном соединении (Правило 521.8.3).

    Стандарты

    существуют не просто так, а именно для того, чтобы гарантировать, что продукты будут работать так, как ожидалось, и, при необходимости, обеспечивать соответствующий уровень безопасности.Отсутствие применения Стандартов к клеммным колодкам Choc-block, например, иллюстрируется следующим комментарием на форуме IET:

    «У меня были проблемы с качеством разъемов 5A, когда туннель раскалывается при затягивании винта».

    Клемма, изготовленная в соответствии с подходящим стандартом, не должна выходить из строя при надлежащей затяжке, но если нет стандарта по таким аспектам, как металлургия материала, толщина стенки или другие размеры, то неудивительно, что более недобросовестные производители сэкономят затрат за счет использования меньшего количества материала, с результатами, найденными участником форума.

    По этим причинам важно убедиться, что электропроводка и аксессуары являются очевидной безопасностью, а соответствие стандартам является наиболее надежным методом подтверждения. В Общих правилах выбора и монтажа оборудования (Глава 51) Правило 511.1 требует, чтобы:

    Каждый элемент оборудования должен соответствовать соответствующим требованиям применимого британского или гармонизированного стандарта, соответствующего предполагаемому использованию оборудования. Редакция стандарта должна быть текущей редакцией с этими поправками, относящимися к дате, согласованной сторонами соответствующего контракта (см. Приложение 1).

    В качестве альтернативы, если будет использоваться оборудование, соответствующее иностранному национальному стандарту, основанному на стандарте IEC, разработчик или другое лицо, ответственное за определение установки, должно убедиться, что любые различия между этим стандартом и соответствующим британским или гармонизированным стандартом не приведут к с меньшей степенью безопасности, чем обеспечивается соответствием Британскому или Гармонизированному стандарту. Такое использование должно быть зарегистрировано в соответствующем электрическом сертификате, указанном в Части 6.

    Возможно, последнее слово следует за Правилом 133.1.3 — одним из Основополагающих принципов, содержащихся в Главе 13, которое кратко излагается следующим образом:

    Если оборудование, которое будет использоваться, не [подпадает под действие британского стандарта или Гармонизированного стандарта] или должно использоваться вне рамок его стандарта, разработчик или другое лицо, ответственное за определение установки, должно подтвердить, что оборудование обеспечивает как минимум такая же степень безопасности, как и при соблюдении норм.

    Итак, подойдет ли какой-нибудь старый косяк? Ясно, что нет — выбирайте разъемы с умом!

    Набор готовых соединительных клемм для соединения цепей. Не все соответствуют соответствующим стандартам.

    [1] См. Https://en.wikipedia.org/wiki/Rusty_bolt_effect для краткого описания. Требования к координации защитных соединений от электромагнитных помех (EMI) содержатся в BS EN 50310: 2016 Телекоммуникационные соединительные сети для зданий и других сооружений.

    Съемные клеммные колодки

    для подключения проводов к клеммным колодкам

    Съемные клеммные колодки

    от Dinkle International — это серия продуктов с вставной конструкцией для подключения проводов к клеммным колодкам.

    Съемная клеммная колодка состоит из вилки и ответной розетки. Розетка обычно крепится к печатной плате через контакты. Вилка вставляется в розетку, а провода подключаются к розетке с помощью запатентованной конструкции Dinkle push-in.Эта конструкция превосходит традиционные винтовые клеммы с точки зрения эффективности, простоты использования и экономии места.

    Винтовые клеммы требуют времени для правильной затяжки, и всегда существует опасность недостаточного затяжки и ослабления соединений или чрезмерного затягивания и снятия резьбовых соединений. Напротив, провода, подключенные с использованием этой технологии push-in-design, обеспечивают безопасное соединение, что примерно на 75% меньше времени, необходимого на установку провода.

    Для подключения сплошного провода с помощью вставной конструкции требуется всего 3 штуки.6 секунд, по сравнению с 13,5 секундами для винтового соединения. Для подключения гибкого провода требуется всего 4,1 секунды, а для винтовой клеммы — 14,4 секунды. Для подключения гибкого провода с наконечником требуется всего 3,7 секунды по сравнению с 13,2 секунды для винтовой клеммы.

    Съемные клеммные колодки доступны в широком диапазоне размеров и номиналов. Шаг варьируется от 2,54 мм до 6,35 мм, диапазон проводов — от 30–16 до 24–12 AWG. Номинальный ток составляет от 5 до 8 ампер при 150 В переменного тока, от 8 до 16 ампер при 300 В переменного тока и 20 ампер при 600 В переменного тока. Способы соединения: пружинный V-образный (не запатентованный) или запатентованный S-образный каркас, одинарный, двойной и рельсовый. Дополнительные услуги по настройке включают печать этикеток и поставку блоков в различных цветовых комбинациях.

    Светодиод в каждой точке подключения горит, когда ток течет по проводу, при этом светодиодные световые трубки являются неотъемлемой частью клеммных колодок, используемых для обеспечения четкой видимости каждого светодиода. Эта индикация обеспечивает быстрое визуальное подтверждение активных подключений и полезна для поиска и устранения неисправностей.

    Съемные клеммные блоки мини-типа включают серии 0225, 0226 и 0227. Серия 0225 имеет ультратонкий корпус высотой 7 мм, способный вместить провод с широким сечением 1,5 мм². Различные варианты монтажа обеспечивают виброустойчивое и надежное соединение. Эти клеммные блоки подходят для установки в ПЛК, модули ввода / вывода, сигнальные панели и т. Д.

    Съемные клеммные блоки серии 150 рассчитаны на 16 ампер при 300 В переменного тока и 20 ампер при 600 В переменного тока.Эти сильноточные клеммы устойчивы к повышенным уровням вибрации и оснащены стопорным механизмом, предотвращающим перегрузку. Инновационный интеллектуальный зажим облегчает быстрое подключение и отключение. Клеммные колодки имеют сверхминиатюрный корпус высотой 13,80 мм. Типичные приложения включают компоненты управления движением, такие как сервоприводы, шаговые приводы и усилители.

    Съемные клеммные блоки серий 0181, 0156 и 0159 имеют двухуровневую компактную структуру, обеспечивающую экономию места и экономичность.Серии 0156 и 0159 обеспечивают различные компоновки печатных плат для удовлетворения различных требований рынка и приложений. Доступны различные варианты способов вставки / отсоединения, включая блокировку и отпускание, интеллектуальный зажим и винтовой фланец.

    Продукция Dinkle имеет различные сертификаты безопасности, включая UL, CUL, CSA, VDE и GB. Материал, используемый для производства, соответствует экологическим стандартам RoHS и REACH, установленным ЕС.

    Основы электрических разъемов

    Электрические разъемы критически важны для работы почти всех транспортных средств, промышленного оборудования, электрических и электронных устройств.Важно, чтобы разъемы работали должным образом, чтобы предотвратить короткое замыкание и дугу, которые могут повредить ваше оборудование и вызвать сбой.

    Существуют разные типы разъемов для разных приложений. Знание того, какой разъем использовать для вашего приложения, гарантирует, что вы создадите надежное электрическое соединение. В долгосрочной перспективе это сэкономит ваше время и деньги за счет сокращения времени простоя оборудования. Клеммы

    Клеммы — это базовые разъемы, соединяющие два или более проводов с одной точкой контакта, передающие электрический ток от источника питания к устройству с использованием энергии.Существует множество терминалов, предназначенных для различных приложений.

    Двумя наиболее популярными типами электрических разъемов являются обжимные клеммы, для которых требуется обжимной инструмент для крепления клеммы к проводу, и термоусадочные клеммы, которые полностью герметизируют соединение для защиты от коррозии, которая может привести к поломке и простоям. Термоусадочные клеммы доступны в различных формах: обжимные и термоусадочные; паять и термоусадку; и стили обжима, пайки и усадки.
    • Кольцевые клеммы названы так из-за кольца на одном конце.Цилиндр на другом конце обжимается или припаивается к проводу, затем прикручивается или прикручивается через кольцо, чтобы образовалась точка контакта. Кольцевые клеммы бывают разных размеров — идентифицируются по цветовой кодировке — в зависимости от калибра провода и диаметра крепежа. Кольцевые клеммы создают очень надежное соединение, так как они не могут отделиться от клеммной колодки, пока не будет удален крепеж.
    • Подобно кольцевым клеммам, лопатки, клеммы с защелкой, фланцевые и крюковые клеммы также крепятся к клеммным колодкам с помощью винтов, но они имеют открытую сторону для упрощения установки. Они имеют немного меньшую надежность, так как не требуется полностью снимать фиксатор, чтобы терминал отсоединился.
    • Стыковые соединители без проблем создают новое электрическое соединение или ремонтируют его, соединяя провода вместе. Они также имеют цветовую маркировку в соответствии с размером, поэтому вы можете выбрать тот, который подходит для вашего калибра провода.
    При выборе клемм необходимо учитывать, какой материал лучше всего подойдет для ваших нужд. Термоусадочные клеммы идеально подходят для самых тяжелых условий эксплуатации, поскольку они предназначены для защиты от коррозионных элементов и элементов окружающей среды, которые могут повредить соединение.Также доступны виниловые и нейлоновые клеммы. Нейлоновые клеммы более популярны и работают лучше, чем виниловые, но не обладают такой защитой, как термоусадочные клеммы, для соединений, подверженных воздействию элементов. К другим типам клемм относятся:
    • Высокотемпературные клеммы — Эти клеммы, разработанные для печей и печей, могут выдерживать постоянные температуры 900 ° F и кратковременные температуры до 1200 ° F.
    • Изолированные кабельные наконечники — используются для заделки многожильных проводов и предотвращения изнашивания винтовых соединений.Они могут работать с одинарными или двойными проводами и требуют обжима для фиксации соединения.
    • Автомобильные клеммы — Эти клеммы состоят из соединяемых вместе мужских и женских частей. Некоторые из них зависят от марки автомобиля. Остальные предназначены для подключения поворотников, радиоприемников, фар и т. Д.
      • Терминалы Deutsch
    • — Разработанные для электрических систем внедорожной строительной техники, внедорожных грузовиков и других тяжелых приложений, терминалы Deutsch создают очень надежное герметичное соединение проводов или кабелей на двигателе или шасси, а также под капотом или такси.
    Разъемы смещения изоляции

    Разъемы смещения изоляции (IDC) полезны для многих приложений и не требуют обжима или пайки. Вместо этого они подключаются к изолированному проводу, проталкивая контакт через изоляцию, создавая соединение. Этот процесс устраняет необходимость зачистки провода.

    Существуют разные типы IDC для разных типов соединений: косичка, ответвитель, линейный или параллельный. Некоторые из них, такие как Blue Scotchlok® 801 Instant Auto-Electric Connector, могут использоваться для всех типов соединений.Некоторые из этих разъемов заполнены диэлектрической смазкой, что делает соединение полностью герметичным для надежности. Аккумулятор и кабельные разъемы

    Клеммы и разъемы автомобильных аккумуляторов используются в автопарках и при техническом обслуживании транспортных средств. Наконечники и клеммы могут быть соединены пайкой, опрессовкой или скручиванием, в зависимости от их конструкции. Повышенная опознавательная маркировка позволяет быстро определить полярность и сечение провода, чтобы обеспечить правильное соединение.

    Промышленные аккумуляторные батареи и кабельные соединители Safe-Mate используются в оборудовании и транспортных средствах с батарейным питанием, таких как тележки для гольфа, вилочные погрузчики, домкраты для поддонов, ножничные подъемники и подметальные машины, а также их зарядные устройства.Разъемы имеют цветовую маркировку, что позволяет легко определить правильный разъем для вашей системы. Выбирайте из 50, 175 или 350 ампер. Они доступны в вариантах обжима или наплавки. Другие требуют только добавить тепла и вставить кабель аккумулятора. Промышленные соединители

    Соединители с разъемными болтами предназначены для соединений проводов и кабелей медь-медь, медь-алюминий и алюминий-алюминий. Это простой способ соединить вместе провод и кабель.

    Механические наконечники бывают с прямым и смещенным язычком и предназначены для подключения проводов и кабелей к шинам и клеммным колодкам.Пигтейл-соединители для двигателей состоят из вилок и розеток, которые защелкиваются вместе для быстрой и простой замены электродвигателей и трансформаторов. Благодаря надежным соединениям вы можете быть уверены, что ваше оборудование будет работать хорошо. Чтобы убедиться, что у вас есть разъемы и другая продукция, вам необходимо выполнить новые подключения или ремонт электрооборудования,

    % PDF-1.5 % 1 0 obj >>> эндобдж 2 0 obj > поток 2017-10-19T10: 27: 43-04: 002017-10-19T10: 27: 44-04: 002017-10-19T10: 27: 44-04: 00Adobe InDesign CC 2017 (Windows) uuid: 14c659bd-0095-44b3 -8329-a062b74c8cc6adobe: docid: indd :ffebde8-4a84-11e0-9181-e06d5fbc976fxmp.ID: 3cadf61a-65cb-8e4b-8a0e-72dec153d7b1proof: pdfxmp.iid: 443b3a20-7d57-644c-9d1a-a0e12526f3f2xmp.did: 705FC408B653E4119C41FA112B11D301adobe: DocId: INDD: affebde8-4a84-11e0-9181-e06d5fbc976fdefault

  • convertedfrom применение / х-InDesign в приложение / pdf Adobe InDesign CC 2017 (Windows) / 2017-10-19T10: 27: 43-04: 00
    • application / pdf Adobe PDF Library 15.0 Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 6 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 20 0 объект > поток q 0 382,5 612 409,5 рэ W n q / GS0 гс 0 409,5 409,5 -0 0 382,5 см BX / Sh0 sh EX Q Q BT / CS0 cs 0 0 0 scn / GS1 GS / T1_0 1 Тс -0,005 Тс 6,5 0 0 6,5 22,5 31,2941 Тм (\ 251 2017) Tj [(PHOENIX CONT) 100 (A) 40 (CT)] TJ / Span >> BDC () Tj EMC 34,486 0 тд [(P) 150 (.O) 60 (. Bo) 25 (x 4100, Har) 10 (Risburg, P) 70 (A 17111-0100 | Телефон: 717-944-1300 | Факс: 717-944-1625 | \ T) 115 (технический Ser) -15 (вице: 800-322-3225)] TJ 23.88 -1,231 тд [(E-mail: inf) 25 (o @ phoenix) 25 (con.com |) -55 () -55 (W) 90 (ebsit) 10 (e: www) 60 (.phoenix) 25 (продолжение) — 20 (a) 20 (ct.com)] TJ ET / CS0 CS 0 0 0 SCN 0,5 Вт 4 М q 1 0 0 1 22,5 43,64 см 0 0 мес. 567 0 л S Q BT / T1_1 1 Тс 9,5 0 0 9,5 43,2 713,5211 тм [(Ot) -25 (h) 10 (erc) 20 (omm) 10 (on mis) 5 (c) 20 (on) 10 (c) 20 (e) -20 (p) 9. 9 (t) -29.9) (i) 9.9 (ons)] TJ 0 Тс 13,313 0 Тд () Tj / T1_2 1 Тс -0,005 Тс -13,313 -1,474 Тд [(T) 20 (innin) 25 (g wir) 10 (es will in) 10 (c) -10 (r) 10 (eas) 15 (e corr) 15 (osion r) 10 (esis) 10 (tan) 10 (ce:) — 5 ()] TJ / T1_0 1 Тс 0 Тс 17.43 0 Тд () Tj -0,005 Тс -17,43 -1,474 Тд [(Y) 140 (es \ 205, но когда луженая проводка) 25 (e is compr) 25 (essed in the t) 10 (erminal,) — 5 ()] TJ 0 Тс 25,35 0 ​​Тд () Tj -0,005 Тс -25,35 -1,474 Тд [(олово br) 25 (eaks a) 10 (par) -19,9 (t, чтобы соединение не могло больше не быть) -5 ()] TJ 0 Тс 24,378 0 Тд () Tj -0,005 Тс -24,378 -1,474 Тд [(be g) -10 (as-tight. Bar) 25,1 (e wir) 25 (e strands) cr) 25 (есть) 10 (ea bett) 10 (er) 99,9 (, g) -10 (as-tight ) -5 ()] TJ 0 -1,474 TD [(соединение и может быть мор) 25 (e e \ 034ectiv) 15 (e wa) 32 (y of r) 25 (обучение cor) 10 (r) 25 (osion.) -5 ()] ТДж / T1_2 1 Тс 0 -2,421 TD [(T) 20 (inn) 10 (ed wir) 10 (es will s) 10 (t) -29.9 (ill \ 037) -10 (t in) 20 (to t) -25 (h) 10 (e termin ) 10 (al bloc) -20 (k:) — 5 ()] TJ 0 Тс 17.699 0 Тд () Tj / T1_0 1 Тс -0,005 тс -17,699 -1,474 тд [(В некоторых случаях a) 20 (d) 10 (ded mat) 10 (erial will pr) 25,1 (e) 15 (v) 15 (ent the wir) 25 (e fr) 25 (om \ 037tting) -5 ()] TJ 0 -1,474 TD [(пр) 25 (оперл) 10 (у в блоке) -10 (. ад) 10 (динг оловянная банка) 30 (е вир) 25 (е больше чем) -5 ()] ТДж 0 Тс 25,482 0 Тд () Tj -0,005 Тс -25.482 -1,474 тд [(t) 10 (концевой блок — крыса) 10 (ed f) 25 (или) 100 (. Это будет pr) 25 (e) 15 (v) 15 (ent t) 10 (erminal fr) 25 (om) -5 ()] TJ Т * [(пр) 25 (оперл) 10 (y закрытие / зажим на t) 10 (o провод) 25 (e) -20 (.)] TJ / T1_3 1 Тс 0 -2,895 TD [(Заключительная мысль) -10 (s) -5 ()] TJ / T1_0 1 Тс 0 Тс 6,886 0 Тд () Tj 0,273 0 тд () Tj -0,005 Тс -7,159 -1,474 Тд [(A) -17,8 (l) -4 (lt) -11,3 (h) -5,1 (i) -6,8 (n) -5,8 (g) -18,3 (sc) -2 (o) -8,7 (n) -) — 10,4 (s) -5 (i) -0,8 (d) -9,7 (e) -15,3 (r) -1,1 (e) -9,4 (d) -21,7 (, t) -5,4 (i) -6.9 (n) -8,1 (n) -5,1 (i) -6,8 (n) -5,8 (gw) -14,1 (i) -7,8 (r) -1 (e) -14,7 (sc) -2,1 (o) — 7,4 (u) -6,5 (l) -4,4 (db) -10,4 (et) -11,3 (h) -6,7 (er) -1,1 (e) -18,1 (a) -18,4 (s) -2,8 (o) — 8,7 (нф) 1,2 (о) -9,6 (г) -5 ()] ТДж 0 Тс 24,319 0 Тд () Tj 0,002 Tc -0,007 Tw -24,319 -1,474 Td [(lo) -2,7 (o) 1,9 (s) 6,1 (e) 7 (c) 5,1 (o) -1,7 (n) -1,1 (ne) -7,2 (c) -14,2 (t) 1,5 (i) 2,4 (o) -1,7 (n) -3,4 (s) 7 (дюйм) 7 (s) 4,9 (c) -4,6 (r) 5,9 (e) 6,9 (w) 7 (te) -8,2 (r) -9 ( m) 0,5 (дюйм) -6 (a) -3,4 (l) 7 (b) -2,6 (lo) -1,8 (c) -3,1 (k) -21,5 (s) -7,1 (. ) 7 (Вт) -13,7 (ч) 1,9 (i) 2,6 (l) 0,7 (e) 7 (t) 1,6 (дюйм) -1,1 (n) 1,9 (дюйм) 1,2 (g) 2 ()] TJ 0 Tc 0 Tw 23,825 0 Td () Tj -0,005 Тс -23,825 -1,474 Тд [(d) -10.1 (o) -7.8 (e) -14.7 (sh) -13 (a) 11.3 (v) 6.1 (eb) -10.4 (e) -14.3 (n) -6.7 (e) -17.2 ( \ 037) -16,3 (t) -16,9 (s) -21,5 (, t) -11,3 (h) -6,7 (e) -15,3 (r) -1 (ea) -11,8 (r) -1,1 (eb) — 10,4 (e) -14,5 (t) -25,6 (t) -6,9 (e) -15,3 (ra) -10,4 (l) -12,2 (t) -6,9 (e) -15,3 (r) -15 (n) — 13 (а) -4,5 (т) -5,4 (и) -10,7 (в) 6,1 (д) -14,7 (ст) -11,3 (з) -13 (а) -4,5 (тс) -2 (о) -7,5 (и) -6,5 (л) -4.4 (d) -5 ()] TJ 0 Тс 24,294 0 Тд () Tj -0,005 Тс -24,294 -1,474 Тд [(s) -14,2 (a) 11,3 (v) 6,1 (ey) 6 (o) -7,5 (ut) -11,3 (h) -6,7 (eh) -6,7 (e) -18,1 (a) -1,1 (d) ) -17,2 (a) -5,4 (c) -10,6 (h) -6,7 (eo) -5,4 (fl) -6,8 (o) -9,6 (o) -5,1 (s) -0,9 (et) -6,9 (e ) -15.3 (r) -16 (m) -6.5 (i) -6.8 (n) -13 (a) -4.5 (t) -5.5 (i) -4.6 (o) -8.7 (n) -10.4 (s) ) -14,1 (. A g) -12,6 (r) -1,1 (e) -18 (a) -4,5 (ta) -10,4 (l) -12,2 (t) -6,9 (e) -15,3 (r) -15 (n) -13 (a) -4,5 (t) -5,5 (i) -10,7 (v) 6,1 (e) -5 ()] TJ 0 -1,474 TD [(i) -8,7 (s t) -7,8 (o u) -12.2 (s) -0.9 (e fe) -15.3 (r) -16 (r) -15.5 (u) -6.5 (l) -6.3 (e) -14.6 (sa) -10.9 (n) -3.1 (de) -14,3 (n) -10,4 (s) -3,5 (u) -9,4 (r) -1,1 (et) -11,3 (h) -6,8 (es) -2,1 (c) -11,6 (r) -1,1 (ew) -10,3 (sa) -11,8 (r) -1,1 (et) -5,5 (i) -4,2 (g) -11,7 (h) -9,2 (t) -6,9 (e) -14,3 (n) -6,7 (e) -9,4 (dt) -7,8 (ot) -11,2 (h) -6,7 (e) -5 ()] TJ 0 Тс 24.901 0 Тд () Tj 0,004 Tc -0,009 Tw -24,901 -1,474 Td [(p) -1,5 (r) 9,3 (o) -1,6 (pe) -6,3 (r) 9 (s) -0,7 (pe) -5,2 (c) 2,6 (i) -2,7 (\ 037) -1,5 ( c) -6.6 (a) 4.5 (t) 3.5 (i) 4.4 (on) -4.6 (.)] TJ ET 0.475 Вт 10 млн q 1 0 0 1 320,95 698,57 12 см 0 0 мес. 156.339 0 л S Q q 1 0 0 1320,95 684,5712 см 0 0 мес. 172.622 0 л S Q q 1 0 0 1 320,95 661,5712 см 0 0 мес. 242.312 0 л S Q q 1 0 0 1 320,95 647,5712 см 0 0 мес. 250.454 0 л S Q q 1 0 0 1 320,95 624,5712 см 0 0 мес. 241.249 0 л S Q q 1 0 0 1320,95 610,5712 см 0 0 мес. 191.707 0 л S Q q 1 0 0 1 320,95 587,5712 см 0 0 мес.

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
