Самодельный котел в баню: Котел для бани своими руками

Котел для бани своими руками

Кто не мечтал хоть раз о собственной сауне, где можно попариться в компании друзей, оздоровить свое тело и закалить дух? Однако не у всех есть возможность обзавестись личной парилкой. Но если у вас есть дача или загородный дом, то грех отказывать себе в таком удовольствии. Неотъемлемым атрибутом любой сауны является печь или котел, именно это устройство нагревает воду и поддерживает должную температуру в парилке. Нагреватель можно приобрести, но ни для кого не секрет, что это удовольствие стоит определенных финансовых затрат. Однако вполне реально сделать котел для бани своими руками.

В чем различия между печью и котлом?

Выбирая отопительный прибор для сауны, в первую очередь следует отметить, что печи, котлы для бань выполняют одинаковую функцию, а именно обеспечивают поддержание нормального температурного баланса. Благодаря чему водные процедуры становятся максимально эффективными.

Различия же состоят в том, что печь возводят из кирпича, а вот котел для бани своими руками строят из железной бочки или же из части металлического твердого широкого шланга. Многие отдают предпочтение железному нагревателю, так как для того, чтобы изготовить каменный отопительный прибор, требуется много времени и сил.

Какие бывают виды нагревателей?

Все отопительные устройства для парилки разделяются в соответствии с типом используемого топлива для их работы. Так, различают водонагреватели, в которых можно применять уголь, газ, электроэнергию, жидкое топливо, а также котлы для бань на дровах.

Если рассматривать газовые агрегаты, то на сегодняшний день они являются самыми экономичными, но только в том случае, если к вашему участку подведен газ. Такие нагреватели не нуждаются в запасе топлива. Газовые нагревательные устройства компактны и не выделяют неприятных запахов. Что касается электрических вариантов, то их использование влечет немалые затраты, но при этом, установив такой прибор, вы не должны будете организовывать вентиляционную систему. Нагреватели для саун, которые работают на жидком топливе, довольно непривередливы в эксплуатации.

Что касается формы и размеров, то котел из металла может быть как большой, так и маленький. В зависимости от индивидуальных предпочтений отопительный прибор можно разместить в углу комнаты или закрепить на стене. Допускается вариант изготовления разборного нагревателя воды. Раскладной агрегат дает возможность организовать парилку даже в помещении, которое не может похвастаться своими размерами. Перед тем как начать делать котел для бани своими руками, рекомендуется определиться не только с материалом, но и со способом устройства отопительной конструкции.

Особенности железных нагревателей

Рассматривая преимущества приборов для парилок из металла, нельзя не отметить, что они довольно быстро накаляются, имеют компактные размеры и не требовательны в уходе. Железные устройства максимально равномерно прогревают всю площадь помещения. Немаловажным преимуществом отопительного прибора из металла является то, что его легко может сделать самостоятельно даже человек, который не обладает специальными навыками, главное — иметь желание и следовать нехитрым советам.

Подбирая нагреватель, лучше не останавливать свой выбор на газовых или электрических конструкциях, так как они могут стать причиной возникновения пожара. Дать толчок этому может как утечка газа, так и короткое замыкание, которое не исключено в помещении парилки, где постоянно есть контакт с водой и повышена влажность воздуха. Поэтому самым распространенным и безопасным прибором для нагрева воды остается котел для бани на дровах. Для его работы используется природное сырье, которое постепенно перегорает и не представляет никакой скрытой угрозы.

Необходимые инструменты

Для того чтобы создать своими руками отопительный прибор для парилки, в первую очередь необходимо подготовить все нужные чертежи, инструменты и материалы. Самодельные котлы для бани не предполагают наличия каких-то сложных специальных знаний и умений.

Из инструментов вам понадобятся:

• сварочный аппарат;
• топор;
• болгарка;
• бензиновый генератор;
• шлифовальная машинка;
• диски по металлу.

Расходные материалы

В качестве сырья подойдет бочка из железа. Помимо нее, можно использовать, для того чтобы изготовить своими руками котел для бани, самодельный обрезок железного шланга больших размеров. Диаметр его должен быть не менее 50 сантиметров, а длина в среднем варьироваться от 70 см до 1 м.

Естественно, размеры нагревателя следует выбирать исходя из габаритов самой комнаты для банных процедур. Такой прибор подойдет для обогрева помещения не более 9 квадратных метров.

Банный нагреватель из металлической бочки

Изготовление нагревателя из бочки — самой простой способ. Вам понадобятся две емкости, одна из которых будет иметь объем около 200 литров. В первую очередь при помощи топора удаляется верхняя часть бочки. Далее в емкости проделывается отверстие для шланга, который будет выполнять функцию дымохода.

В той бочке, которая имеет объем 200 литров, вырезается дно, и в нем делается отверстие, диаметр которого составляет 10 сантиметров. Учитывайте, что высота шланга должна быть немного больше бочки. Предварительно приготовленный швеллер следует разделить поровну на четыре части, которые привариваются к вырезанной из двухсотлитровой бочки крышке. Эти устройства незаменимы, в первую очередь если используются отапливаемые дровами котлы для бани. Дровяные продукты горения по мере переработки трамбуются швеллерами. К обратной стороне крышки приваривается шланг, диаметр которого составляет 10 см.

Чтобы сделать верхнюю крышку для котла, используют металлический лист. В поверхности проделываются отверстия под шланг аналогичного размера. Следует помнить, что труба должна прилегать к крышке плотно. Используя хомут, банный котел присоединяют к дымоходу.

В завершение проделываются отверстия, в которые закладываются дрова. Они необходимы также, чтобы очищать нагреватель от золы. Для этого вырезается достаточных размеров люк, а затем приваривается дверца. Что касается поддувала, то оно делается аналогичным способом, однако данное отверстие должно располагаться немного ниже предыдущего. Некоторые устанавливают внутрь ящичек, который облегчает процесс очистки нагревательного прибора от отходов.

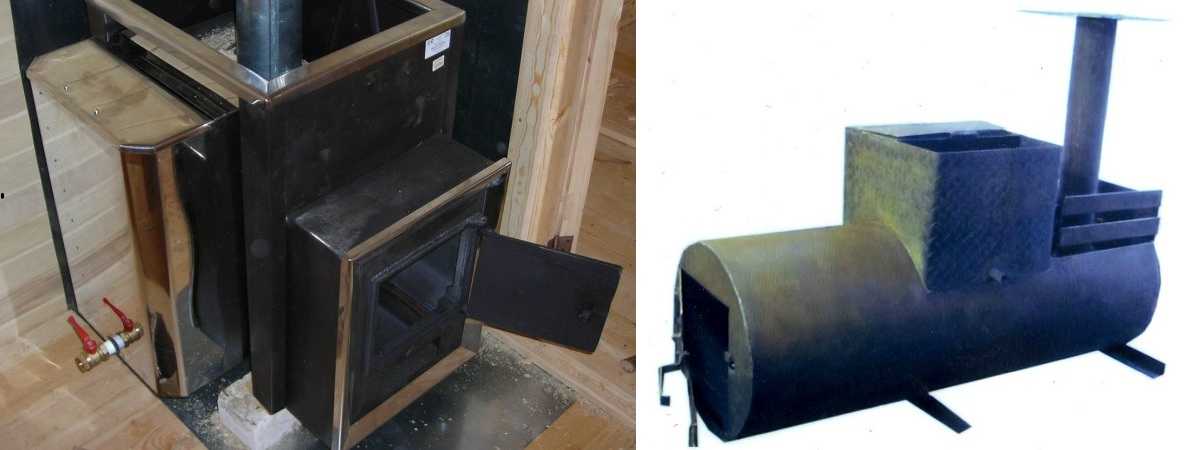

Банный котел из металлической трубы

Изготовить отопительный прибор для парилки из трубы очень просто, и это не влечет за собой большие траты. Очень часто такие нагреватели применяют в качестве временного варианта. Котел для бани, своими руками выполненный из стальной трубы, может исправно прослужить несколько лет, но для этого важно правильно установить его и регулярно производить очистку.

Горизонтальное и вертикальное расположение

Само по себе название говорит о том, что данный способ установки предполагает, что труба должна располагаться горизонтально. Для того чтобы создать топку, необходимо одну сторону будущего нагревателя закрыть наглухо, а ко второй прикрепить дверцу. Далее следует зафиксировать стальной бак. Вода, которая поступает в колено, греется и переходит в бак, а на ее место поступает холодная вода. Такой процесс происходит приблизительно за двадцать минут.

Если вы решили расположить трубу вертикально, то в первую очередь необходимо сделать с одной стороны заглушку. После следует поставить агрегат на сторону с заглушкой и приварить к ее середине еще одну. Таким образом, нижняя часть нагревателя играет роль топки, а верхняя часть служит баком для воды. Для того чтобы самодельный отопительный прибор для парилки прослужил не один год, используйте только трубы с толстыми стенками.

Затем между топкой и баком необходимо сделать каменку. Для этого проделывают в трубе дополнительное отверстие. Далее привариваются колосники, и устанавливается дверца. Трубу следует ставить в центре, а бочку необходимо надевать поверх нее. Все стыки должны быть хорошо сварены, для того чтобы устройство было полностью герметичным.

Котел для бани своими руками

Построить печь для бани своими руками — достижимая задача для человека, имеющего даже самый маленький строительный опыт. В принципе, самый сложный этап в строительстве печи для бани — это установка котла. Применяя советы, изложенные в статье, вы сможете учесть возможные проблемы и устранить все сложности, чтобы построить качественный дровяной котел для бани.

Котел или кирпичная печь

Кирпичная печь и чугунный котел — разные понятия. Вы должны знать, что печью не называется котел, сваренный из трубы или бочки.

И печи, и котлы имеют одинаковое назначение:

• обогрев банного помещения;
• нагревание воды, камней;
• поддержание необходимых для бани климатических условий.

Слово «печь» многие принимают за кирпичное сооружение. Слово «котел» используется для названия самодельного отопительного устройства.

Сегодня достаточно легко найти готовый котел на твердом топливе. Однако кому-то по душе увлекательный процесс изготовления котла для бани своими руками. К тому же этот метод намного дешевле. Полностью построить баню своими руками — это интересно, достойно и ответственно. Можно самому построить кирпичную печь для бани. Но есть и более простой вариант для маленькой парной на даче. Сделать самодельный котел. Для этого понадобится минимум времени и простые материалы.

Как построить печь для бани с котлом?

Для начала необходимо подобрать материал для котла и инструмент для его установки. Также необходимо изучить чертежи котлов. Они довольно простые.

Выбор материал для котла

Для котла можно применить бочку из металла объемом в 200 л. Узнайте, как соорудить котел из толстостенной трубы. Вам понадобится труба диаметром 51 см и 70-100 см в длину. Этот котел подойдет под помещение банной комнаты размеров 12-15 м³ и легко его обогреет. Также вам понадобится для работы болгарка и круги по металлу,  сварочный аппарат.

Опоры для котла

Итак, корпус вашего котла будет из толстостенной трубы. Теперь необходимо приварить к ней три опоры или отрезка. Их можно сделать из арматуры. Размер опор — 3 см длина, 14 мм толщина.

1. Первая опора нужна для поддержки и установки дна котла.
2. Второй уровень рассчитайте в соответствии с размером поддувальной дверцы, которая монтируется в печь.
3. Третья опора должна разместиться на расстоянии 20 см от верхнего конца трубы.

Дно печи и колосники

Для дна печи нужно найти сплошной металлический круг, толщиной не менее 4 мм.

Колосники сделайте из металлического круга с прорезями. Для этого необходим материал максимальной толщины. Крышка котла послужит и основанием для каменки. Для крышки нужно подобрать круг из металла толщиной в 5 мм. Нужно, чтобы в нем было отверстие для закрепления дымоходной трубы. Перегородочные опоры должны быть закреплены строго друг над другом. Отверстия для печной и поддувальной дверцы вырежьте сбоку трубы, начиная с дна. Глубина отверстия для короба соответствует толщине стены, через которую печь будет топиться. Внутри короба установите перегородку, которая разделяет топочный отдел от отсека, в который попадает зола. Нужно, чтобы эта перегородка совпадала с колосниками, находящимися внутри котла.

Как монтировать котел

Вварите короб, затем в корпус установите дно, колосники и крышку. Если котел монтируется в помещении, тогда короб, проходящий через стену, должен выйти четко в топочную либо на улицу. Затем установите дымоходную трубу. На верхней крышке укладываются камни. Всю конструкцию устанавливайте на фундамент под печь.

Как сделать экран котла

Экран котла можно обложить кирпичом, либо оформить его как стену.

Важно: внизу кирпичной кладки необходимо сделать отверстия для циркуляции воздуха.

Чтобы парная отапливалась хорошо, нужно использовать хорошие камни для бани.

На самом деле сделать котел для бани своими руками достаточно просто. Схема изготовления котла вполне понятна. Имея необходимый инструмент и материал, вы быстро сделаете котел и сможете получать удовольствие от банных процедур.

Ракетный душ — Научно-исследовательский институт пермакультуры

План нашей ракетной системы горячего водоснабжения для душа Basecamp + банный блок

Тратить весь день на сбор палочек для горячего душа — это совсем не весело. Совсем не весело. Имейте в виду, что все, что приводит к горячему душе (или, что еще лучше, к горячей ванне), должно считаться приоритетом в Milkwood. Так что, когда Ник закончил переделывать старую конструкцию «Sunbeam Sheep Shower» (по сути новомодный купель для овец) в душевой блок с небольшой самодельной топкой на дровах для нагрева воды для душа и ванны, вот что мы сделали. Много палочек-сборщиков.

Однако романтика горячей воды на дровах быстро приедается, если ваша система водяного отопления не очень эффективна. Потому что это означает, что системе требуется достаточное количество дров для нагрева воды, что приводит к выделению соответствующего количества CO2. А также приводит к большому сбору палочек. Итак, Ник отправился на поиски самой суперэффективной, суперпростой и супермодной системы отопления, которую он смог найти, которую затем можно было бы преобразовать в систему водяного отопления. Таким образом, мы открыли для себя славу Ракетного нагревателя массы.

Nick Ritar + Si Каменная плита вокруг камеры сгорания и огнеупорные кирпичи для их защиты используется оптимальным образом, чтобы получить максимальную отдачу от этой тепловой энергии. Гиперэффективность при минимальном расходе топлива. Янто Эванс + Лесли Джексон, пара Перми, которые являются настоящими гуру в этом вопросе, составили замечательную небольшую книгу под названием «Ракетные нагреватели массы», и это было нашим источником вдохновения и руководством для нашего проекта.

Тепло от небольшого костра поднимается вверх через какой-то вертикальный стояк тепла, который создает восходящий поток и, следовательно, заставляет огонь гореть очень сильно. Чем горячее горение, тем меньше дыма. А меньше дыма означает больше горячей воды на горсть палочек.

Затем горячие газы в стояке включаются в работу – проталкиваются (или протягиваются) под плиты, мимо водогрейных котлов, под булыжными скамьями, сквозь стены из тепломассы – везде, где вам нужно обогреть. К тому времени, когда горячие газы выходят во внешний мир, они уже израсходованы, и гораздо холоднее — тепловая энергия по пути передается тому, что необходимо нагреть. Ура!

Готовая система – два дня работы, все сказано

9Ракетные печи 0008 быстро завоевывают популярность в разных местах по всему миру — поскольку они настолько экономичны, например, что их используют в проектах по оказанию помощи в целях развития, где топлива не хватает.

И поскольку они очень просты, их может сделать практически любой, у кого есть потребность, план и несколько простых инструментов. На RocketStoves.org есть множество замечательных проектов Rocket Stove, реализованных по всему миру.

Но вернемся к нам в Милквуд. Изготовление нашего водонагревателя с ракетным двигателем заняло два дня у двух парней. Приведенная выше диаграмма объясняет все это довольно хорошо. Огнеупорные кирпичи по образцу с камерой сгорания впереди, увенчанной изолированным стояком тепла, увенчанным небольшим теплообменником, увенчанным дымовой трубой. Вода поступала в один конец системы со дна резервуара для воды, а затем пассивно циркулировала между теплообменником и резервуаром для горячей воды (просто обычным резервуаром для горячей воды, как в вашей обычной западной системе горячего водоснабжения). огонь шел через простые трубы и силу конвекции. Горсть палочек в камере сгорания подожгла огонь. Потом мы подождали и, наконец, открыли кран в душе и… вуаля.

Паровая горячая вода для одного душа. Ху-кровавый луч.

После мытья вода стекает в канаву для сточных вод, которая орошает насаждения Ши-Оукс (Казуаринас) внизу от душа. Со временем из них получатся отличные дрова для костра, поскольку древесина казуарины — одна из самых горячих дров в мире. Что ближе всего к тому, чтобы замкнуть цикл (с точки зрения энергии, углерода и ответственности) в нашем ежедневном душе в ближайшее время… что делает душ очень счастливым.

Горсть палочек — это все, что вам нужно…

Вот набор Flickr процесса строительства — он должен дать вам хорошее представление, он довольно подробный. Не стесняйтесь задавать вопросы, если хотите, я уверен, что Ник хотел бы лирично рассказать о своей любимой конструкции Rocket.

Да здравствует ракетная плита. Эти вещи гиперэффективны. Я считаю, что они должны захватить мир — что может быть лучшим маяком для устойчивого и ответственного образа жизни, чем горячая ванна без чувства вины?

 Счастливый Ник, купающийся во славе своего Ракетного душа

**Примечания по безопасности этой системы: вам нужен клапан сброса давления на баке с горячей водой (у большинства он уже установлен), чтобы бак не взорвался, а также предохранительный клапан на выходе горячей воды ( так что не выходит вода горячее 60º), чтобы никто не обжегся во время их прекрасного дровяного душа.

Статьи по теме

Craft Metrics — Сборка пастеризатора с водяной баней

Нас часто просят порекомендовать пастеризатор для работы с компьютером для пастеризации Craft Metrics. Наше устройство измеряет пастеризацию и оптимизирует рабочий процесс, но для выполнения этой работы требуется большой контейнер с подогретой водой.

В этом посте мы дадим обзор того, что нужно для сборки водяной бани своими руками, включая некоторые виды оборудования, которое мы видели на многих сидеваренных заводах. Мы включили ссылки и фотографии, но просто обратите внимание, что они могут не подойти для вашего собственного проекта. Они включены в качестве примеров. Как и в любом проекте «сделай сам», проведите исследование и спланируйте дизайн, который вам подходит.

Если вы предпочитаете купить готовый, вы можете перейти к концу этого поста и найти несколько ссылок на рекомендуемые продукты.

Это третья часть нашей серии из трех статей о пастеризации крафтовых напитков, таких как крепкий яблочный сидр, пиво и вино. Ознакомьтесь с Частью 1 (Наука о пастеризации) и Частью 2 (Практика пастеризации).

Выбор контейнера

При выборе контейнера для водяной бани необходимо учитывать несколько важных факторов. Размеры должны соответствовать вашему типу бутылок или банок в ящиках, которые вы собираетесь использовать, например ящики для молока или аналогичные. Поднимать и вынимать бутылки должно быть эргономично. Наконец, он должен быть изготовлен из материала, который может выдерживать высокие температуры, может изолировать от тепловых потерь и с которым легко сверлить и с которым легко работать.

Многие производители сидра используют Macro Plastics ProBin 16-S или 24-S с дополнительной крышкой Macro. Модель 16-S имеет площадь, позволяющую вместить 9 стандартных ящиков для молока, и достаточную глубину для большинства конфигураций. 24-S имеет такую ​​же площадь основания, но глубже. Оба контейнера изготовлены из полипропилена, поэтому они очень прочные и могут выдерживать температуры пастеризации.

Другой вариант — Saeplast DX318, контейнер, специально разработанный для перевозки морепродуктов на льду, поэтому он очень хорошо изолирован. Пластиковое покрытие представляет собой полиэтилен средней плотности, поэтому оно немного менее долговечно, чем Macro ProBins. Тем не менее, у него есть отличный набор удобных аксессуаров, а дополнительная изоляция — приятная особенность.

Оба этих контейнера предназначены для подъема с помощью вилочного погрузчика или домкрата, поэтому их так же легко перемещать, как и любой другой поддон.

Выбор водонагревателя

Существует два распространенных способа нагрева воды. В одной конфигурации электрические нагревательные элементы нагревают воду снизу фальш-дна. Это делает хороший автономный пастеризатор, но его сложнее построить, поэтому мы сосредоточимся на другом методе: встроенном водонагревателе по требованию.

Реннаи R94i — один из популярных вариантов, в котором можно использовать пропан или природный газ. В стандартной конфигурации они работают только при температуре 60°C (140°F), поэтому вам также понадобится коммерческий цифровой контроллер температуры, который позволяет устанавливать температуру до 85°C (185°F).

Выбор циркуляционного насоса

Насос необходим для подачи воды из емкости для ванны в водонагреватель, чтобы ее можно было нагреть, а затем вернуть обратно в ванну. Большинство насосов подходят для этой цели, если они рассчитаны на работу при температуре не менее 85°C в непрерывном режиме (работа в течение длительного времени).

Два варианта включают:

• http://www.tellarini.com/inglese/prodotti2a_ing.htm
• https://us.grundfos.com/products/find-product/jp.html
• Загляните также в местный магазин домашнего пивоварения. Недорогие насосы для домашнего пивоварения тоже могут подойти.

Фитинги, трубопроводы и прочее

ХПВХ и PEX рассчитаны на высокие температуры, но мы рекомендуем PEX, потому что с ним очень легко работать.

Там, где труба встречается с емкостью для водяной бани, вам понадобится какая-нибудь перегородка, чтобы обеспечить чистое соединение. Магазины домашних пивоваров часто продают перегородки ½” NPT. Просверлите отверстие подходящего размера в пластиковой стене, и фланцы переборки плотно прилегают к нему, обеспечивая резьбовое соединение, к которому можно прикрепить трубу.

Сборка пастеризатора для ванны

Теперь, когда у вас есть все необходимое, вот как собрать ванну своими руками. Прочтите все эти инструкции и разложите детали перед тем, как начать резать или сверлить. Вы не можете рассверлить отверстие!

1. Сделайте отверстие для переборки водослива в контейнере как можно ближе ко дну. Вы можете просверлить нижний пол контейнера или как можно ниже боковую стенку. Если вы проходите через дно, обязательно проложите трубу таким образом, чтобы она не мешала подъемной тележке поднимать и перемещать контейнер.
2. Сделайте второе отверстие для входа воды выше на одной из боковых стенок. Выберите место, которое находится далеко от розетки, чтобы обеспечить принудительную циркуляцию воды и равномерный нагрев.
3. Вставьте обе перегородки и затяните их.
4. Подсоедините сливную перегородку к впускному отверстию насоса. Постарайтесь расположить насос низко над землей, чтобы он легко самовсасывался.
5. Подсоедините другую сторону насоса к входу холодной воды водонагревателя.
6. Подсоедините выход горячей воды водонагревателя к входной перегородке контейнера.

Советы

• Лучше не допускать попадания грязи в помпу и нагреватель, поэтому не забудьте установить фильтр на сливе. Это может быть экран из вашего местного магазина домашнего пивоварения или встроенный фильтр из отдела сантехники в вашем хозяйственном магазине.
• Чтобы защитить температурные датчики компьютера для пастеризации Craft Metrics, рассмотрите возможность просверлить несколько небольших отверстий или пазов в верхней части бункера для их подачи. Это предотвратит их защемление крышкой контейнера. Для датчика воды рассмотрите возможность установки специальной защитной гильзы.

Дополнительная литература

• Пастеризация в малых масштабах преподобным Натом
• Самодельный пастеризатор для ванн с безрезервуарным водонагревателем на Cider Workshop

Купить готовый пастеризатор для ванн

Если вы предпочитаете просто купить готовый пастеризатор для ванн, вот несколько вариантов:

• https://www.juicing.systems/bath-pasteurizer/
• http://ciderpasteurizers.com/products/

Поддержка этого проекта

Финансирование этого проекта было предоставлено правительствами Канады и Британской Колумбии через Канадское сельскохозяйственное партнерство, федерально-провинциально-территориальную инициативу. Программа осуществляется Инвестиционным сельскохозяйственным фондом Британской Колумбии.

Мнения, выраженные в этом документе, принадлежат его автору и не обязательно принадлежат правительствам Канады и Британской Колумбии или Инвестиционному сельскохозяйственному фонду Британской Колумбии.
