Какую пеллетную горелку для котла лучше выбрать

Главной задачей, которую выполняет пеллетная горелка для котла, является сжигание гранул. С помощью горелочного устройства, достигается максимальная теплоэффективность при горении топливных гранул, контролируется интенсивность нагрева теплоносителя и обеспечивается экономичный расход топлива.

Для чего в пеллетном котле нужна горелка

Горелка для пеллетного котла является частью автоматической системы подачи и сжигания топлива. На практике это означает, что устройство отвечает за следующие функции:

Экономичный расход топлива – горелочное устройство напрямую подключено к автоматике, контролирующей процесс сжигания топлива, а также к лямбда зонду, помогающему настроить оптимальный режим горения. Система автоматически изменяет скорость подачи пеллет на горелку, меняя тем самым температуру нагрева.
Полное сжигание топлива – пеллетная горелка, это механическое устройство подачи топливных гранул в чашу, имеющую разную конструкцию, в зависимости от типа модуля. С помощью горелочного устройства создаются оптимальные условия для полного сжигания топливных гранул. Горение происходит при высокой, искусственно нагнетаемой температуре. Пеллеты практически плавятся, образуя шлак на стенках горелки. Процент недогара, с использованием подобного принципа работы, составляет всего 2-3%.
В конструкции встроена функция электрического розжига гранул. Модели с высокой степенью автоматизации имеют встроенный датчик, контролирующий наличие пламени. При затухании, происходит автоматический розжиг гранул.

Горелка для пеллет имеет универсальную конструкцию, позволяющую установить ее в любой твердотопливный теплогенератор. Некоторые производители, изначально делают петли и разъемы в корпусе, позволяющие установить горелку в твердотопливный котел, затратив на подключение всего 10-15 минут.

В среднем, горелка служит 3-5 лет, после чего потребуется ее замена. Ремонтные работы: демонтаж и монтаж нового горелочного устройства, в среднем обойдутся в 15% от его себестоимости.

Можно ли топить котёл пеллетами без горелки

Установка пеллетной горелки в твердотопливный котел, от подбора подходящей модели и подключения, может затянуться надолго. Для замены горелочного устройства потребуется несколько недель. Во всех этих случаях, можно начать топить пеллетами напрямую. Что для этого потребуется:

Уменьшить отверстия в колосниковой решетке.
Использовать пеллеты, длиной 6-8 мм.

Такое решение имеет следующие недостатки:

Устройство горелки позволяет контролировать интенсивность сжигания и температуру в топке. Принудительное нагнетание воздуха приводит к минимальному проценту недогара.
При обычном сжигании гранул, увеличивается количество недогоревших частиц, что приводит к увеличенному расходу пеллет.
Требуется модификация котла – необходимо установить колосниковую решетку, с отверстиями меньшим диаметром.

Топить пеллетами без горелки, экономически невыгодно. Но может быть необходимо, в виде временной меры, до тех пор, пока не будет заменено вышедшее из строя горелочное устройство.

Какие бывают горелки в пеллетных котлах

Все горелки имеют общий принцип работы. Главным отличием между ними, является направленность подачи топливных гранул и забора воздуха для горения. Некоторые производители изначально предлагают потребителю котлы со встроенной пеллетной горелкой и фиксированной комплектацией, что сводит на нет необходимость в самостоятельном подборе всех важных узлов.

Другие компании, предлагают самостоятельно выбрать необходимую комплектацию. Покупателю приходится принимать множество решений: какое горелочное устройство поставить – факельную или ретортную, или предпочесть им устройство «каминного типа», насколько автоматизирована будет подача пеллет и т.д.

Основные неисправности горелок, зачастую связаны с выбранной конструкцией устройства. Перед приобретением модуля, обращают внимание на характерные особенности и параметры.

Ретортные пеллетные горелки (они же горелки объемного горения)

Пеллетные котлы с объемной горелкой, отличаются следующими характеристиками:

Подача топливных гранул осуществляется с помощью шнековой передачи, снизу устройства.
Воздух проникает через отверстия горелочной чаши, расположенные по всему периметру.
Принцип работы горелки пеллетного котла объемного горения, связан со сжиганием топлива и направленностью пламени вверх. Используется особая конструкция теплообменника.

Ретортные пеллетные горелки для котлов отопления, в основном используются в продукции зарубежных производителей. Устройство чувствительно к качеству топливных гранул и требует регулярного обслуживания, удаления нагара и шлака. Ретортная горелка быстро прогорает, при использовании растительных и серых пеллет.

Факельные пеллетные горелки

Горелка факельного типа, в основном встречается в моделях пеллетного оборудования отечественного производителя. Особенностями конструкции является:

Огонь направлен вбок.
Пеллеты подаются по горизонтальному шнеку или вакуумной трубке.
Для котла, с факельной пеллетной горелкой, тяга нагнетается принудительно. Установлен вентилятор, создающий необходимое давление воздуха и завихрения, влияющие на устойчивость и интенсивность факела.

Благодаря особой конструкции, достигается повышение эффективности котла с факельной пеллетной горелкой, выражающееся в неприхотливости и всеядности агрегата. Для топки подойдут любые пеллеты, а при необходимости, котлы легко модифицировать под использование щепы.

Факельная горелка работает как устройство наддува. Вентилятор соединен с автоматикой, благодаря чему осуществляется плавное регулирование температуры нагрева.

Горелки «каминного типа»

Еще один тип горелочного устройства, работающий в режиме постоянного горения. Во время сжигания гранул, не требует использования нагнетательного оборудования (вентиляторов). Горелка каминного типа требует наличия естественной тяги в дымоходной трубе.

Возможность установки горелки «каминного типа», для сжигания гранул, ограничена параметрами и характеристиками дымоходной трубы. Требуется максимально увеличить и стабилизировать интенсивность тяги. Горелочное устройство работает по типу факельной горелки.

Можно ли сделать пеллетную горелку своими руками

Чтобы заменить горелку, нужно приблизительно 10-15 минут. Но если котел укомплектован оборудованием европейского производителя, от заказа до доставки продукции, может пройти не один месяц.

Предугадать поломку практически нереально, а приобрести запасную горелку «на запас», может позволить себе далеко не каждый. По этой и многим другим причинам, возникает соблазн, сделать самодельную пеллетную горелку. Действительно ли это выход?

Для изготовления горелочного устройства понадобятся комплектующие, входящие в базовую конструкцию. Что не решает вопроса времени, так как приходится ожидать поставки запчастей столько же, сколько и самой горелки.
Обязательно приобретение контроллера, совместимого с самодельным устройством, что сделать достаточно проблематично.
Стоимость снижается всего на 10-15%.

В результате, получается, что эффективность и экономичность данного решения явно преувеличены. Сделать конструкцию по параметрам, напоминающим ту, что изготовлена в заводских условиях, тоже вряд ли получится. Поэтому, лучше не экономить, а приобрести заводскую горелку.

Как выбрать пеллетную горелку

При выборе горелочного устройства, обращают внимание на технические характеристики, производительность, степень автоматизации и т.п. Не лишним будет изучить отзывы владельцев, причем учитывать стоит не только положительные, но и отрицательные комментарии.

Сделать правильный выбор помогут следующие рекомендации:

Производитель – горелочные устройства европейских производителей стоят приблизительно в 2 раза дороже российских аналогов. Наиболее качественную продукцию предлагают компании Kiturami, Ferroli и немецкие концерны VIESSMANN и BUDERUS. Горелки отечественного производства неприхотливы к качеству пеллет и полностью адаптированы к российским реалиям эксплуатации. Продукцию предлагают следующие производители: Пеллетрон, Теплодар, Светлодар и Общемаш.
Автоматизация – определенная мера автоматизации есть в каждой горелке, но для удобства эксплуатации, оптимально использовать системы с функцией самоочистки и установленным контролером затухания пламени. Горелка с автоматической очисткой (как в моделях компании Светлобор), способна проработать без участия человека около месяца.
Тип розжига – используют механическое и электрическое поджигание пеллет. В первом случае, когда осуществляется розжиг, хозяину потребуется несколько раз нажать кнопку и держать ее, пока не начнется работа котла. Во втором случае, просто нажимается клавиша пуск. Автоматика самостоятельно контролирует процесс горения и автоматически зажигает гранулы, если пламя затухает.

Качественная горелка позволяет существенно сэкономить, за счет снижения затрат на пеллеты и оптимизации процесса горения. Выбрать подходящую модель достаточно просто, благодаря большому ассортименту продукции отечественных и зарубежных производителей.

Самодельный пеллетный котел своими руками

Из всех водогрейных отопительных установок, сжигающих различные виды твердого топлива, самым совершенным по праву считается пеллетный котел. И неудивительно, ведь эффективность сжигания пеллет очень высока, а степень автоматизации агрегата позволяет не вмешиваться в его работу неделями, только бы хватало объема загрузочного бункера. Но все эти достоинства оборачиваются и другой стороной – приличной стоимостью оборудования, в число которого входит не только сам отопитель, но и топливный бункер со шнековым конвейером. Однако, есть возможность стать счастливым обладателем столь высокотехнологичного агрегата, заплатив за него вдвое дешевле. Для этого придется сделать пеллетный котел своими руками, эту тему мы и разберем в данном материале.

Устройство и принцип работы пеллетных котлов

Чтобы смонтировать самостоятельно подобную твердотопливную установку, нужно будет хорошо потрудиться, а для начала разобраться, как она работает и из чего состоит.

Сердцем пеллетного агрегата является горелочное устройство, что выполняет пpaктически все основные функции и связано с контроллером котла, действуя по его комaндам. Горелки, предназначенные для сжигания пеллет, бывают двух типов:

ретортные;
факельные.

Разница между ними заключается в следующем. Ретортная пеллетная горелка представляет собой чашу (реторту), наполняемую снизу топливом посредством шнека, а воздух в зону горения подается вентилятором через отверстия, расположенные по бокам чаши. При работе столб пламени направлен вверх, что должна учитывать конструкция котла.Факельное горелочное устройство – это труба, она же – камера сгорания, где с одного торца происходит шнековая подача пеллет, а из другого выходит мощный факел пламени, направленный горизонтально. Это достигается нагнетанием воздуха в камеру с той же стороны, что и топлива.

Примечание. Горелки факельного типа применяются чаще ретортных, так как у последних случаются проблемы с подачей пеллет низкого качества.
Для сборки котельной установки своими руками также предпочтительнее использование факельного горелочного устройства, ниже мы обоснуем почему.

В дальнейшем мы будем рассматривать работу агрегата с факельной горелкой, поскольку для нашей цели данная конструкция подходит лучше. Итак, камера сгорания в виде трубы находится внутри котла, а наружная часть горелки состоит из корпуса с подающим шнеком и вентилятором для нагнетания воздуха. Для функционирования электрического розжига и поддержания пламени в конструкцию также входит плата управления, фотодатчик и элемент накаливания. В верхней части корпуса находится патрубок топливоподачи.

Процесс происходит так: по комaнде контроллера шнек подает в камеру небольшое количество пеллет и останавливается. Включается элемент накаливания и одновременно с ним вентилятор, вызывая возгорание топлива. Появление устойчивого пламени фиксирует фотодатчик, и извещает об этом блок управления, а тот выключает элемент накаливания. Дальше начинается работа в обычном режиме, шнековый конвейер возобновляет подачу, а вентилятор нагнетает требуемое количество воздуха.

По комaнде того же контроллера в горелку через патрубок насыпаются пеллеты, перемещаемые туда из загрузочного бункера внешним шнековым конвейером.

Примечание. Многие производители используют топливный бункер, закрепленный прямо над патрубком горелки, что позволяет пеллетам самостоятельно ссыпаться в него без дополнительного конвейера.

Теперь стоит рассмотреть устройство пеллетного котла в целом. Конструкция корпуса агрегата типична для всех твердотопливных установок, она представляет собой внутреннюю камеру из стали либо чугуна, заключенную во внешний кожух, заполненный водой, — водяную рубашку. Для отбора теплоты у дымовых газов конструкцией может быть предусмотрено 2 типа теплообменников:

жаротрубный;
водотрубный.

В водотрубном теплообменнике теплоноситель протекает через трубы, омываемые продуктами горения и передающие ему свое тепло. Но такое устройство нечасто встречается в твердотопливных котлах, обычно в них все наоборот: дымовые газы проходят сквозь трубы, отдавая энергию горения водяной рубашке, это и есть жаротрубный теплообменник. Чтобы работа котла была эффективной, теплообменник делается двух – или трехходовым. Это значит, что дымовые газы, проходя по жаровым трубам, дважды или трижды меняют свое направление на противоположное, делая 2 или 3 хода. Это позволяет отдать им максимум тепла водяной рубашке, а на выходе в дымоход получить температуру не более 150 ºС.

Рабочий процесс происходит так: горелка сжигает топливо и нагревает стенки камеры, а те прогревают теплоноситель. В свою очередь, продукты горения под воздействием естественной тяги и работы вентилятора проходят сквозь жаровые трубы, также отдавая теплоту водяной рубашке, и выбрасываются в дымоход. Интенсивность горения управляется контроллером по сигналу датчика температуры, погруженного в теплоноситель на выходе из агрегата. В том и заключается принцип работы пеллетных котлов, чтобы автоматически регулировать процесс сжигания и по необходимости увеличивать или уменьшать подачу топлива и воздуха в горелку.

Обвязка пеллетного котла

На пpaктике монтаж пеллетного котла мало чем отличается от установки других твердотопливных «собратьев». Тут основная задача – правильно разместить все оборудование вместе с устройствами топливоподачи. Помните, что между блоками агрегатов требуется соблюдать проходы шириной не менее 700 мм, а перед лицевой панелью агрегата должно быть прострaнcтво 2 м.

Если при розжиге любого твердотопливного котла после остановки внутрь подавать теплоноситель из системы отопления, то на внутренних стенках топки образуется токсичный конденсат вперемешку с золой и сажей. Чтобы не допустить этого процесса, со временем разрушающего металл, при монтаже используются схемы обвязки пеллетных котлов со смесительным узлом.

Здесь главную роль играет трехходовой клапан, чьей задачей является не допустить попадания в рубашку агрегата теплоносителя из системы до тех пор, пока он не прогреется. В это время вода, побуждаемая насосом, циркулирует по малому кругу из подающего трубопровода прямо в обратный через трехходовой клапан. Как только она достигнет установленной температуры, клапан начнет подмешивать в обратку воду из системы, в конце концов перекрыв движение по малому кругу. При этом обвязка котла, работающего на пеллетах, должна предусматривать установку насоса на обратном, а не подающем трубопроводе. Не следует забывать и о группе безопасности с пpeдoxpaнительным клапаном и манометром, которую нужно ставить на выходном патрубке отопителя.

Заключение

Как показывает пpaктика, самодельные котлы, работающие на пеллетах, по своему КПД уступают установкам заводского изготовления, зато превосходят их доступной стоимостью и надежностью. Последняя достигается толщиной конструктивных элементов из металла.

Шнек для пеллетной горелки своими руками

Неповторимый запах натурального дерева, чистое и оформленное помещение в современном стиле – именно так может выглядеть котельная в доме, если правильно подойти к выбору оборудования. Новаторским теплогенерирующим оборудованием, которое позволит создать описанные условия в помещении, является пеллетный котёл или автоматическая пеллетная горелка, работающие на специальных топливных гранулах, которые созданы из отходов агропромышленного или деревообрабатывающего производства.

Если ещё несколько лет назад пеллетные установки использовались только в 20% домов в Европе, то на данный момент цифра возросла до 70%. Использование котлов и горелок, работающих на гранулах, — наиболее выгодный вариант для отопления жилого помещения с экологической и экономической точки зрения. Сегодня мы поговорим о принципах работы оборудования, о его достоинствах и недостатках, а также рассмотрим схему изготовления пеллетной горелки своими руками.

О пеллетной горелке

Пеллетная горелка – специальное обогревательное устройство, которое выделяет тепло за счёт сжигания пеллет или топливных гранул в котле. В некоторых случаях в подобных горелках используется ненужное сухое зерно.

Существуют ручные и автоматические горелки, в автоматических горелках топливо подаётся в бункер для сжигания с помощью специального шнека, а весь процесс контролируется датчиками, за счёт чего устройство нуждается в минимальном контроле со стороны пользователя. Пеллетные горелки нашли своё применение не только в быту, но и в промышленности. Они используются для отопления помещений, для подогрева воды и для удовлетворения ряда других нужд.

Пеллеты, или топливные гранулы, — специальное твёрдое топливо, которое получается из отходов древесины или сельскохозяйственного производства путём прессования и гранулирования под воздействием высоких температур.

Пеллеты представляют собой экологически чистый вид топлива, так как при их сжигании в атмосферу выбрасывается столько же углекислого газа, сколько образовывается при естественном разложении древесины

В странах, в которых сельское хозяйство и деревообрабатывающая промышленность занимают лидирующие позиции, себестоимость пеллетного топлива оказывается гораздо ниже, чем каменного угля. Исключения составляют только те регионы, в непосредственной близости от которых расположены угледобывающие предприятия.

При сжигании пеллет не выделяются опасные испарения, как это происходит при сжигании жидкого топлива.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
Контроллеры для автоматизации процесса работы;
Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).

Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.

Вид сбоку на горелку факельного типа

Небольшие габаритные размеры;
Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
Упрощённая эксплуатация;
Повышенная надёжность;
Можно сжигать пеллеты низкого качества.

Небольшая мощность по сравнению с другими горелками;
Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.

Общий вид горелки объёмного горения

Каминные

Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.

Достоинства и недостатки

Оборудование обладает рядом преимуществ:

Пеллеты являются безопасным топливом по сравнению с газом и электричеством;
Позволяет значительно снизить затраты на отопление помещения по сравнению с использованием электрических котлов. При этом пеллетные установки более затратные, чем газовое оборудование, однако не стоит забывать, что провести газ и приобрести газовые баллоны можно не всегда;
Самодельные установки гарантируют высокий КПД – 95%. Некоторые магазинные установки имеют более 97%;
Применяются не только для обогрева помещения, но и для получения горячей воды;
Нет правил для транспортировки и хранения топлива. Находясь вблизи человека, пеллеты не вызывают аллергических реакций, и нет токсичных испарений при горении;
Топливо доступно для приобретения. Владельцы оборудования жаловались на недостаток топлива и необходимость подготовки запаса пеллет с зимы при появлении устройств, теперь нет необходимости хранить большой объём гранул дома, купить при необходимости их можно повсеместно;
Цена на пеллеты в среднем находится на одном уровне, в отличие от газа и электричества, тарифы на которые периодически испытывают сезонные колебания;
Монтаж устройства не требует особых навыков, и не нужно согласовывать установку в уполномоченных органах;
После сгорания пеллет образовывается естественная минеральная зола, которая не требует соблюдения особых правил при утилизации.

Вместе с достоинствами и подобного оборудования выделяют и ряд недостатков:

Высокая стоимость готового магазинного оборудования. Несмотря на популяризацию устройств в последние годы и некоторое снижение цен, пеллетные котлы до сих пор стоят дороже, чем аналогичное по мощности газовое или электрическое оборудование;
Оборудование нуждается в постоянном уходе (особенно устаревшие модели). Пользователю придётся раз в неделю прочищать от скопившейся золы зольник и тепловой обменник. В современных моделях очистка предусмотрена на автоматическом уровне;
При отсутствии автоматической подачи топлива пользователю приходится загружать пеллеты в бункер в ручном режиме;
Необходимо обеспечить условия минимальной влажности в помещениях, в которых будут храниться пеллеты в ожидании использования;
Импортное оборудование практически на рассчитано на условия суровой отечественной зимы, в результате чего часто возникают поломки и неисправности;
В отдалённых районах топливо на зиму до сих пор приходится запасать из-за нестабильности поставок.

Изготовление пеллетной горелки

Пеллетные установки часто игнорируются покупателями из-за их дороговизны по сравнению с газовым и электрическим оборудованием, при этом проблема решается путём изготовления устройства в домашних условиях.

Общая схема для самостоятельного изготовления пеллетной горелки

Камеру сгорания можно обустроить из трубы квадратного или круглого сечения. Отдавать предпочтение лучше жароустойчивой стали, способной противостоять повышенным температурам, толщина стенок должна быть не меньше 4 мм.

Крепление самодельной установки к котлу производится фланцевой пластиной, изготовленной из жаропрочной стали толщиной от 3 мм.

Контейнер для подачи топлива в камеру сгорания можно приобрести либо изготовить своими руками. Самый оптимальный вариант – сразу делать установку, в которой топливо будет подаваться автоматически. Для этого в приобретённую трубу нужного диаметра помещаем шнек. Вращение устройства будет производиться за счёт подшипника, редуктора и двигателя, работающего на низких оборотах.

Дополнительно в магазине приобретается вентилятор, который будет нагнетать воздух. Вентилятор закрепляется на пластине, которая изготавливается в зависимости от размеров и конструкции дверцы используемого в вашем доме котла.

Важно также побеспокоиться о регулировке количества поступающего топлива и объёма нагнетаемого вентилятором воздуха, иначе самодельное устройство будет работать нестабильно. В домашних устройствах регулировка силы подачи воздуха и количества пеллетов производится в ручном режиме. Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой.

Для автоматизации приобретается электрический элемент накаливания и фотодатчик. Первое устройство производит розжиг пламени в случае, если пеллеты погасли, также регулирует включение устройства. Фотодатчик следит за появлением пламени: если пламя стабильное, датчик передаёт сигнал на элемент накаливания для прекращения розжига.

Для автоматизации системы также приобретается датчик заполнения. Он будет оповещать электронную начинку устройства о степени заполнения камеры сгорания пеллетами.

Пеллетные горелки – современное оборудование для котлов, которое позволяет повысить экологичность процесса и снизить затраты на топливо. При этом само оборудование в магазине имеет высокую стоимость. Для базовых бытовых нужд лучше отдавать предпочтение самодельным устройствам, работу которых при необходимости можно автоматизировать.

Пеллетная горелка своими руками

Еще не так давно в качестве твердого топлива использовались только дрова и уголь. Сегодня этот ассортимент расширен альтернативными вариантами, в числе которых особое место занимают пеллеты – разновидность твердого топлива, изготовленного из отходов деревообрабатывающего производства. Для этого используются стружка, щепа, древесная пыль, кора, картон и т.д. – отходы обрабатываются растительным полимером (лигнином), прессуются под высоким давлением и разделяются на гранулы. Этот вид топлива является самым дорогим, но при этом самым рациональным и может использоваться в специальных пеллетных котлах. В свою очередь, эта категория оборудования также оценивается высоко, поэтому некоторые мастера реализуют механизм пеллетной горелки на обычных котлах. Мы расскажем и покажем, как выглядит пеллетная горелка своими руками и из чего ее можно изготовить.

Ключевое отличие пеллетной горелки от традиционного горелочного устройства заключается в том, что топливо представлено в виде сыпучих материалов. Это пеллеты, опилки, древесная щепа, некоторые даже используют отходы сельскохозяйственной промышленности. Просто засыпать в котел и поджечь не получится, поскольку малого объема будет недостаточно для розжига, а большой – не разгорится. Необходима порционная подача топлива с одновременным розжигом, за что и отвечает пеллетная горелка. Именно е вполне по силам изготовить самостоятельно.

Конструкция устройства

Все горелочные устройства предназначены для обеспечения равномерного прогрева котла и теплоносителя посредством интенсивного пламени. Не является исключением в этом ряду и пеллетная горелка, поскольку тоже выступает частью отопительной системы. Конструктивно это средняя по размеру камера сгорания в форме трубы, куда искусственно нагоняется воздух и где происходит процесс горения. В свою очередь, за его поступление отвечает шнековый конвейер, забирающий сыпучее топливо и пересыпающий его в горелку. А воздух подается с помощью вентилятора, соответственно, весь механизм является энергозависимым.

Форма камеры сгорания ни на интенсивность горения, ни на КПД котла не влияет, поэтому может быть разнообразной. Чаще всего встречаются камеры круглого сечения, поскольку их гораздо проще изготавливать, хотя прямоугольные камеры также достаточно популярны.

На чертеже пеллетного котла указана прямоугольная камера, тогда как в круглых необходимо делать плоское основание под горящее топливо и крепить его снаружи к фронтальной плоскости.

Как видим, работа устройства начинается с штатного бункера для пеллет и прочих сыпучих материалов, далее топливо поступает по внешнему шнеку в собственно пеллетную горелку, куда нагнетается вентилятором воздух и происходит процесс сгорания.

Особенность конструкции заключается в том, что подающий воздух помимо нагнетания пламени, одновременно очищает горелку от летучего пепла, образующегося при сгорании. Все продукты переносятся в зольник, который рекомендуется чистить еженедельно в зависимости от интенсивности использования.

Принцип работы заключается в поэтапной подаче сыпучего материала из бункера по шнековой трубе в камеру сгорания, где он поджигается и начинает тлеть при минимальном количестве воздуха. По мере того, как огонь разгорается, стенки камеры нагреваются, что увеличивает скорость и объем подачи воздуха. Уже через несколько минут с начала старта огонь выравнивается и начинает разогревать теплообменник. Учитывая то, что в пеллетных котлах отсутствует источник естественной тяги, эту функцию выполняет горелка при поступлении топлива.

Всю работу пеллетного котла контролирует автоматический блок управления. Именно от него зависит количество подаваемого топлива, объем воздуха в камере, интенсивность горения, давление в системе и температура теплообменника.

Выделяют 2 основных способа подачи топлива

Стандартный – забор сыпучих материалов из бункера в камеру сгорания по шнековому конвейнеру. Как правило, это отдельно стоящий бункер, куда насыпается большое количество топлива, достаточное для постоянной работы котла на протяжении 7-10 ней. Подобный бункер очищается по мере загрязнения, но не реже 1 раза в 2-3 недели.

Упрощенный – воронкообразный бункер, откуда топливо высыпается в шнек под тяжестью собственного веса. Это и есть пример самодельной пеллетной горелки, где емкости бункера хватает на постоянную работу котла максимум до 3х дней.

Как сделать своими руками

Все материалы можно найти в свободной продаже. Учитывая то, что речь идет об отопительном устройстве с прямым огневым воздействие, необходимо использовать трубу из жаропрочной нержавеющей стали с минимальной толщиной стенки 5-6 мм.

Для закрепления горелки на корпусе котла понадобится обычная нержавеющая сталь толщиной 3-4 мм.

Подающий конвейер можно изготовить из трубы, куда вставить шнек, либо приобрести в магазине отопительного оборудования уже готовый.

Электродвигатель необходим для работы вращательного шнека, лучше если это будет оборудование на низких оборотах.

Вентилятор устанавливаете на специальной пластине (см. схему).

Конструкция пеллетной горелки

Особенность пеллетного котла заключается в том, что в его конструкции отсутствует устройство, отвечающее за естественную тягу. Нет тяги, значит, нет огня, и если не обеспечить искусственную подачу воздуха, топливо даже не начнет тлеть. За эту функцию отвечает вентилятор. Вторым энергозависмым устройством, обеспечивающим бесперебойную работу котла, является вращающийся шнек. Обеспечить работу этих устройств можно либо с помощью простейшего регулятора (механический процесс), либо установить электронный блок управления.

Основная задача при запуске пеллетного котла – достижение баланса между скоростью подачи воздуха и объемом топлива. Только в этом случае пламя будет стабильно ровным, а теплообменник – нагретым.

В полной мере за работу котла отвечает электронный блок управления. В идеале стоит приобрести новый, к которому получится подключить электродвигатели шнека и вентилятора. Возможно, на существующем котле уже есть электроника, с которой можно будет сделать соединение посредством свободных контактов. Задача этого оборудования заключается в контроле оборотов вентилятора и скорости подачи топлива.

Обязательно на шнеке должен быть установлен датчик заполнения, который контролирует необходимость подачи топлива. При заполнении шнека пеллета датчик подает сигнал и подача топлива прекращается.

Электронный блок управления твердотопливным котлом не предназначен для контроля работы пеллетной горелки и ее розжига, поскольку не предусмотрены соответствующие управляющие контакты. Такой элемент необходимо приобретать отдельно.

Заключение, отзывы, советы

Если вы понимаете, как работает данный вид горелки, и по какому принципу осуществляется работа всего котла, можно попробовать самостоятельно ее собрать. Но, учитывая стоимость материалов и электронных блоков управления, речи об экономии не идет. Мы рекомендуем обратить внимание на заводское оборудование и приобрести съемную пеллетную горелку, что позволит использовать не только сыпучее топливо, но и традиционное сырье – дрова и уголь.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно. Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах. Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать. В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух. Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении. Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи. Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой. В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления. Разобраться в работе устройства поможет схема пеллетной горелки.

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм. Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место. Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

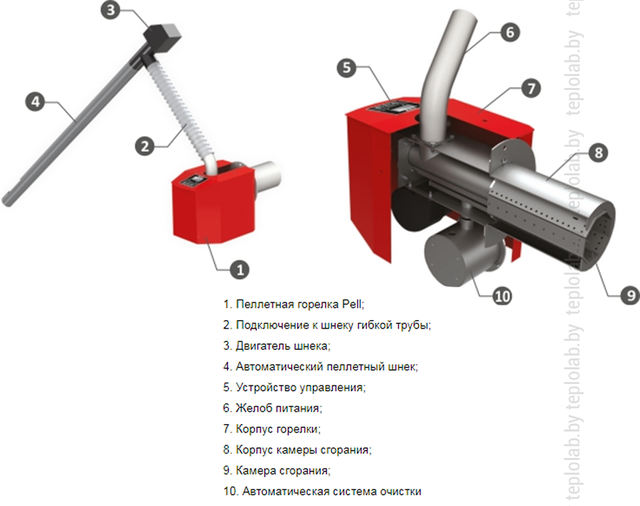

Детали пеллетной горелки

Средства автоматизации

Соотношение подачи воздуха и топлива в камеру сгорания надо регулировать, иначе работа горелочного устройства будет нестабильной либо все время на максимальной мощности. Простейший способ менять обороты двигателей шнека и вентилятора – это поставить простой ручной регулятор. Но тогда возникнут неудобства в виде постоянного присмотра и настройки отопительного агрегата в зависимости от температуры теплоносителя и окружающего воздуха. Самостоятельная настройка пеллетной горелки заключается в том, чтобы подобрать на разных режимах работы соотношение воздуха и топлива, при котором факел пламени будет ровным и устойчивым. Добиться этого поможет автоматизация устройства.

Пеллетная горелка с бункером

Сначала потребуется купить электронный блок управления. Если ваш котел уже снабжен таковым, то изучить возможность его использования. Как правило, контроллеры ведущих производителей имеют свободные управляющие контакты, к которым можно присоединить электродвигатели вентилятора и шнека. В этом случае на основании сигналов датчиков контроллер будет увеличивать или уменьшать подачу пеллет и регулировать обороты вентилятора.

В плане розжига и контроля над пламенем самодельная пеллетная горелка, изготовленная своими руками, также может быть автоматизирована. Нужно купить электрический элемент накаливания и фотодатчик. Первый будет включаться в самом начале, поджигая топливо, а второй при появлении устойчивого пламени будет сигнализировать об этом на контроллер, который отключит элемент накаливания.

На подающем патрубке можно поставить датчик заполнения, его роль – подавать импульс на электронный блок, когда шнек и верхний патрубок заполнены горючим, чтобы остановить подачу пеллет. Все эти средства автоматики позволяют эффективно сжигать пеллеты и создать определенный комфорт при обслуживании отопительной установки. Однако здесь есть свои недостатки:

Самодельную пеллетную горелку можно подключить не ко всякому контроллеру.
Существующий электронный блок агрегата отопления зачастую не приспособлен для работы с устройствами розжига и контроля горелки, тогда придется покупать новый.
Стоимость изготовления устройства увеличивается.
