Разводка телефонного кабеля: Обжим телефонного кабеля «2 жилы» | Полезные статьи

Обжим телефонного кабеля «2 жилы» | Полезные статьи

Для налаживания телефонной сети может быть использован двухжильный кабель. От того, насколько грамотно будет выполнена его обжимка, во многом зависит качество связи. Также очень важно правильно реализовать подключение данного кабеля в розетке. Как здесь действовать? Как обжать телефонный кабель «2 жилы»?

Как выполнить подключение кабеля телефонного в розетке

Для подключения телефонного двухжильного кабеля в розетке потребуется:

•    непосредственно сам кабель, например, КСПвЭВ 1×2х0,4;
•    подходящая телефонная розетка RJ-11;
•    нож;
•    отвертка;
•    тестер, который поможет определить напряжение в кабеле.

Действуйте в следующей последовательности:

1.    Уберите изоляцию с кабеля на такую длину, которой окажется достаточно для подключения. Делайте это аккуратно. Важно не повредить жилы.
2.    Подсоедините розетку к источнику питания. Кабель прикрепляется к контактам, которые находятся посередине.
3.    При помощи тестера или мультиметра определите полярности кабеля — «+» (зеленый), «–» (красный). Если неверно установить полярность, то в дальнейшем на линии будут помехи.

Как обжать телефонный кабель «2 жилы»?

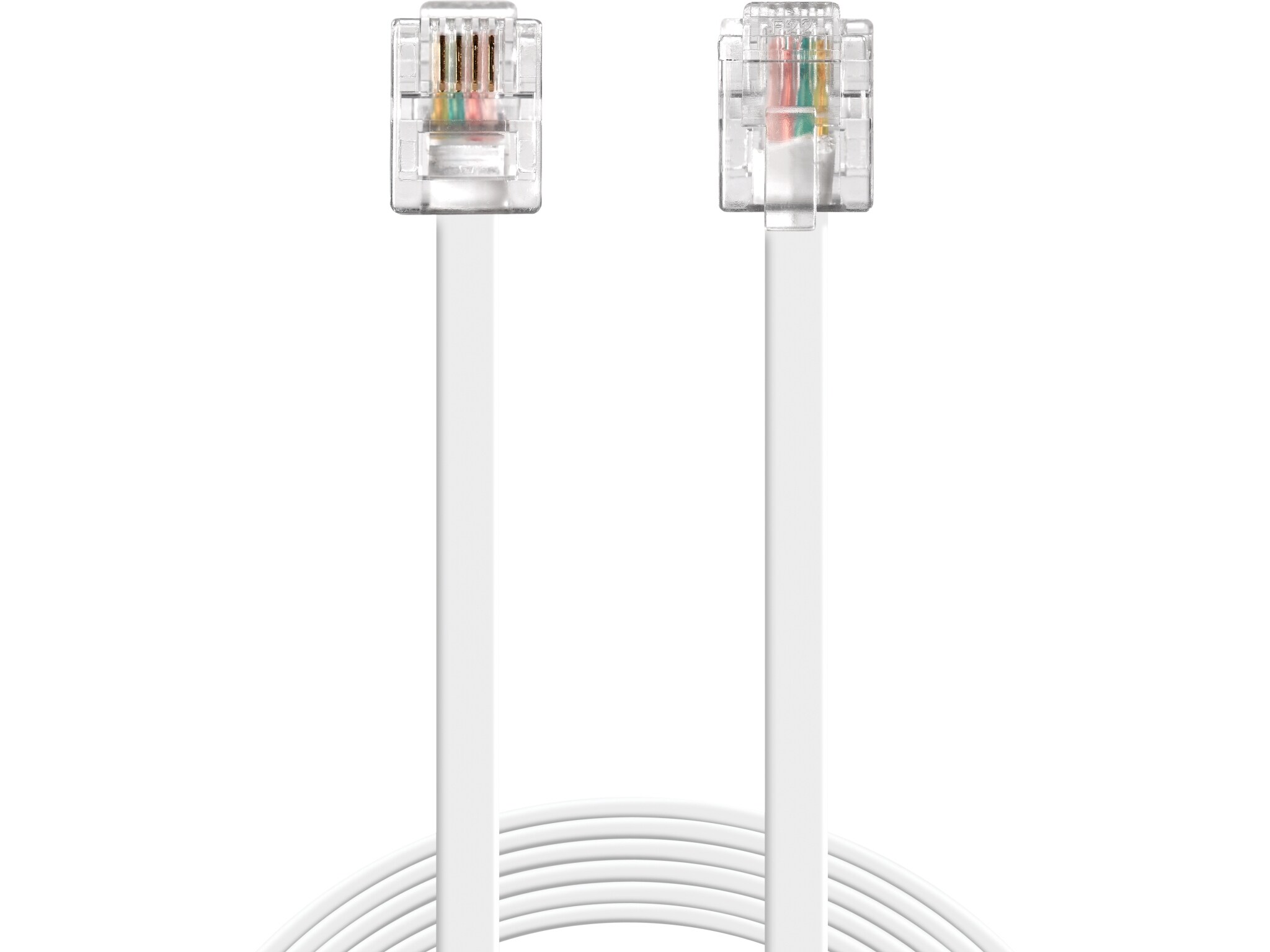

Здесь потребуется коннектор RJ11, обжимной (кримпер) и зачистной инструмент (любой острый ножик).

Обжимка телефонного кабеля «2 жилы» выполняется в таком порядке:

1.    С конца кабеля уберите внешнюю оболочку (до 1 сантиметра). Жилы не нуждаются в зачистке, поскольку их прорежет коннектор.
2.    На 2 контакта разъема, которые находятся посередине, будут приходиться сигнал и питание.

Теперь вы знаете, как осуществляется обжим телефонного кабеля «2 жилы» и как выполняется его подключение в розетке. Сложностей с реализацией подобных процессов у вас не возникнет. На всю процедуру уйдет несколько минут. Обязательно примите к сведению написанную выше информацию. В этом случае вы сможете быть уверены в том, что телефонная связь будет налажена на подобающем уровне.

Как правильно сделать кабельную разводку. Монтаж телефонной сети. АТС-Телеком

Большое значение, для качественной связи имеет кабельная разводка. Неправильно сделанный монтаж или плохие расходные материалы могут свести на нет все преимущества даже самой дорогой и хорошей АТС. Как показывает опыт, экономия на расходных материалах и выполнение монтажных работ неспециалистами оборачивается затем значительными расходами на устранение недостатков, а зачастую и полной заменой всех компонентов телефонной сети.

Очень часто выполнение кабельной разводки и закупку расходных материалов доверяют бригаде строителей, выполняющей ремонт помещения. Хорошо, если в такой бригаде окажется специалист, знакомый с принципами линейной кабельной разводки. Но как правило такого специалиста не оказывается и как следствие расходные материалы покупают на ближайшем рынке по принципу «чем дешевле, тем лучше», а сама разводка делается по наитию, со множеством лишних соединений и как правило, безо всякой маркировки и документации. Результатом является частичная или полная непригодность такой сети. Причем выясняется это уже тогда, когда закончен ремонт и доступ к проводке сильно затруднен. Переделка сети на этом этапе обойдется существенно дороже, чем своевременное и качественное выполнение разводки специалистами.

Нередко бывает и так, что про телекоммуникационную сеть вспоминают когда ремонт практически закончен, а никаких коммуникаций для телефонной и компьютерной сети не предусмотрено. И приходится портить внешний вид помещения наружной разводкой.

Приведем несколько правил выполнения кабельной разводки для телефонной сети, придерживаясь которых Вы сможете избежать многих проблем при дальнейшей эксплуатации сети:

• Первым шагом должно стать составление схемы расположения рабочих мест, оснащенных телефоном.
• Нужно определить место установки АТС. К этому месту должен быть легкий доступ для ее обслуживания и подведено электропитание.
• Схема телефонной разводки представляет собой звезду, лучи которой расходятся от места установки АТС к местам установки телефонных розеток. К каждой розетке должна подходить как минимум одна пара кабеля от места установки АТС. К аналоговым системным телефонам должны подходить 2 пары (в некоторых случаях даже 3 пары). Желательно делать проводку с запасом, чтобы в каждой розетке была хотя бы одна резервная пара. Это позволит в дальнейшем существенно снизить расходы на добавление новых рабочих мест и упростит устранение возможных повреждений кабеля.
• К месту установки АТС должны быть подведены все внешние линии, которые планируется завести в АТС.
• Монтаж от места установки АТС до телефонной розетки лучше всего вести ОДНОЖИЛЬНЫМ многопарным (2-х или 4-х парным) кабелем UTP («витая пара»). Для телефонной сети достаточно 3-й категории UTP кабеля. Вместо UTP можно использовать одножильный многопарный сигнальный кабель. НЕ ИСПОЛЬЗУЙТЕ для монтажа телефонный провод (так называемая «лапша» или «хлорка»). Не желательно и применение для монтажа многожильного провода. Он не обеспечит надежный контакт при подключении к кроссу и розетке. Такой провод обычно используется для подключения телефонного аппарата к розетке, с помощью специальных разъемов RJ-11 («джек»).
• По возможности нужно избегать лишних промежуточных соединений. Каждое такое соединение снижает надежность сети. Если соединений избежать не удается, нужно обеспечить надежный изолированный контакт в таком соединении. Как правило это должен быть кросс или специальные коннекторы. Промежуточные соединения как правило требуются в случае, если от АТС идут многопарные (10-и, 25-и, 50-и, 100-парные) кабели. Такой кабель должен заканчиваться кроссом, от которого уже пойдет разводка к телефонным розеткам кабелем меньшей емкости. Все места промежуточных соединений ОБЯЗАТЕЛЬНО должны быть доступны.
• Не экономьте на телефонных розетках. Приобретайте только качественные розетки. Они ненамного дороже, но при этом сэкономят Вам Ваши нервы и деньги за вызов специалиста. Согласитесь, обидно потратить немалые средства на приобретение и установку дорогостоящего оборудования и получить плохую связь только из-за того, что розетка, в которую включен Ваш телефон, оказалась отвратительного качества. Причем на вид она может быть вполне исправной и Вас будут посещать мрачные мысли о напрасно потраченных деньгах на приобретение и монтаж АТС
• Каждый кабель должен иметь уникальную маркировку, нанесенную на обоих концах. Розетки также должны быть промаркированы.
• На всю кабельную сеть обязательно должна быть документация. Потребуйте выполнения такой документации от исполнителей монтажа.
• В зависимости от способа установки мини-АТС (на стену или в 19″ стойку) следует выбрать соответствующий кросс. Для настенной установки мы рекомендуем использовать кроссы типа KRONE, устанавливаемые в закрытых настенных боксах, а для установки в 19″ стойку лучше применять патч-панели. Существуют также специальные 19″ панели для плинтов типа KRONE, однако на наш взгляд коммутацию удобнее осуществлять на патч-панелях с помощью патч-кордов. Это удобнее и для дальнейшего обслуживания

В заключение отметим, что если Вы обратитесь к нам для выполнения монтажных работ, то мы гарантируем соблюдение всех вышеперечисленных требований.

© Компания АТС-Телеком

Рекомендованные статьи

Блог «Офис на связи»

Телефонная розетка схема подключения 2 провода. Как подключить телефонный кабель к телефонной розетке (схема)

Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько параллельно телефонов, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром , рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки , и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

1. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
2. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
3. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
2. Телефоны подключаются к двум центральным контактам.
3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

1. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
2. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

• отвертка с ручкой, покрытой изоляционным материалом;
• подрозетник;
• кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
• перфоратор;
• непосредственно розетка;
• несколько саморезов;
• кусачки;
• лента изоляционная;
• мультиметр;
• перчатки для защиты рук;
• двухсторонний скотч;
• карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
4. Подсоединить контакты к проводникам.

1. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
2. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
3. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
4. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

1. Сразу отметить на стене разводку и месторасположение розетки.
2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
3. Конструкция закрепляется в подрозетнике распорными винтами.
4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

1. Наличие действующей линии связи от АТС.
2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Из инструментов для проведения работ необходимо подготовить:

• строительный уровень;
• кроссировочный нож;
• вольтметр;
• отвертку;
• кусачки;
• графитный карандаш;
• защитные перчатки;
• двухсторонний скотч;
• перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Подключение такого устройства, как телефонная розетка (разъём), на первый взгляд, не представляет особого труда. Электрическое напряжение, подающееся к ней, безопасно для человека. Поэтому кажется, что всё можно сделать без отключения от источника тока. Однако, проводя соединения проводов, стоит учитывать, что если в процессе работы кто-нибудь позвонит, можно получить удар током. Напряжение во время вызова возрастает до 120 вольт, а такая величина уже ощутимо бьёт по пальцам.

На самом же деле, для человека, незнакомого с конструктивными особенностями телефона и схемой подсоединения проводов , собрать всю линию будет не так-то и просто. Однако ничего невозможного нет. Достаточно хотя бы теоретически представлять, как подключать провода, и тогда вся работа займёт не более получаса.

Разъёмов для соединения кабеля и телефона в квартире может быть сколько угодно. Соединяются все разъёмные устройства параллельно, а используется в линии всего-навсего два провода. Если же ваше устройство связи не работает после монтажа – достаточно просто поменять проводки местами. А теперь разберёмся более детально.

Все мы привыкли к тому, что провода в наших квартирах в своей массе крепятся к стене в нижней её части. В новых же домах все коммуникации прячутся внутрь стены, а различные кабели можно также спрятать внутрь плинтуса. Когда проводка прячется в стене , то для прокладки кабеля делается канавка до места установки розеточного разъёма. Во всех случаях выполняется комплекс следующих мероприятий:

1. При помощи «болгарки» штробится канал, в который укладывается провод. Для того чтобы провода держались в канавке их укрепляют там гипсом. После высыхания гипса канавка штукатурится и зашпаклёвывается.
2. Вторым вариантом крепления кабеля в канале является использование пластиковых скоб, которые прижимают проводку к стене. Такой метод предусматривает открытое крепление, но его также можно использовать при большом количестве линий электропроводки внутри канала.
3. Крепление под плинтус довольно простое, если у вас есть пластмассовые плинтусы со специальными канавками. Деревянные же плинтуса придётся делать на заказ с фрезеровкой под провода. Использование старого деревянного плинтуса заставит стамеской выдалбливать канавку.
4. Следующим шагом будет установка и подключение положенного кабеля к разъёму. Розеточный разъём крепится к стене шурупами через отверстия в задней части коробки. После этого проводки подсоединяются к клемам и закрывается крышка коробки. Этот метод подходит, когда имеется коробка разъёма внешнего типа.
5. Если же коробка внутреннего типа то придётся делать углубление в стене при помощи перфоратора по размерам розеточной коробки. Коробка внутри углубления подключается к проводкам и закрепляется гипсовым раствором. После засыхания гипса всё вокруг коробки аккуратно зашпаклёвывается.

Прежде чем подключать проводки , их нужно проверить тестером на полярность. Если же соединение осуществлено неправильно, то аппаратура работать не будет. Но это не повод для расстройства – достаточно будет просто поменять провода местами. Все указанные действия не такие уж сложные для новичка. В этом случае схема может понадобиться только для того, чтобы знать где будут проходить те или иные кабели.

Подключение к проводам разъёмных устройств

Существуют розеточные разъёмы старого и нового типов. Телефон, как и любая техника прошёл свои ступени эволюции. Когда-то соединение с аппаратом осуществлялось напрямую. Во второй половине 20 века стали использовать соединение с помощью розеток (разъёмов). Такие разъёмы и вилки к ним обозначались буквами РТШК-4, то есть разъёмы телефонные штепсельного типа с четырьмя контактами. Эти разъёмы позволяли подключать к ним два аппарата.

Сейчас в жилых домах используются только два контакта. Обозначаются такие разъёмы буквами и цифрами: rj-9, rj-11, rj-12. Первый из них предназначается для подключения переговорной трубки к аппарату, а последний используется в офисных помещениях, так как может использовать несколько линий. Нас же интересует второй из разъёмов.

Подключать розеточный разъём rj-11 можно и самостоятельно, не вызывая специалиста. Главное – придерживаться схемы и подготовить необходимые для работы инструменты:

• несмотря на то что телефонная линия является токопроводящей, в работе нужно использовать резиновые перчатки; в данном случае не нужны перчатки, которыми пользуются электрики – достаточно взять те, что продаются в хозяйственных магазинах;
• чтобы ничего не напутать с проводами необходимо иметь при себе тестер для проверки напряжения;
• обязательно понадобятся как крестовая, так и плоская отвёртка ;
• снимать изоляцию помогут плоскогубцы и какой-нибудь нож;
• следует запастись нужным метражом двужильного кабеля сечением от 0,3 до 0,5 миллиметров.

Когда подготовительные работы окончены, приступаем к сборке схемы всей линии. Основная работа осуществляется в несколько этапов:

1. Одеваем перчатки и начинаем снимать в нужных местах изоляцию. Изоляция снимается аккуратно, чтобы не повредились внутренние жилы. Повреждение жил может вызвать поломку и всё придётся делать заново.
2. Следующим этапом следует подключение кабеля к розетке. Здесь обязательно надо сверяться со схемой, которая есть либо в инструкции, либо внутри корпуса розеточного разъёма.
3. Тестером проверяем «плюс» и «минус». Если неправильно подсоединить провода, то в трубке всегда будут присутствовать помехи. Провода крепятся в специальных пазах и закрепляются винтами.
4. На последнем этапе крепится корпус розеточного разъёма. Как он крепится уже говорилось: или встраивается в стену, или крепится на неё.

На этом, можно сказать, что установка линии завершена. Если не возникло новых проблем – значит, всё сделано правильно.

Подключение телефонной розетки. Схема для разъёмов типа RJ

Делая самостоятельное подключение, покупайте универсальный розеточно-вилочный разъём . В такие разъёмы без проблем подключаются как телефоны старого образца, так и новые. Внутри корпуса встроен соединитель для разъёма rj-11 и четыре контакта для крепления кабеля. Подключается всё элементарно: к клемам крепятся два входящих провода (красный и зелёный). Красной изоляцией обозначается жила со знаком «плюс» и зелёным со знаком «минус». Рядом с контактами располагается пластмассовый язычок, рядом с которым и крепятся эти две проводящие жилы.

Бывают случаи, когда по незнанию куплена розетка с шестью контактами . Такой стандарт идёт для RJ-25. В жилых домах и квартирах он не применяется, но подключить его всё-таки можно. Как правильно подключить телефонную розетку в этом случае, поможет схема:

• к третьему и четвёртому контактам подключаются проводки – красный и зелёный, которые находятся на самом верху;
• кабели ко всем розеточным разъёмам используются всегда одного типа.

Подключение телефонной розетки legrand

Название пошло от одноимённой фирмы. Вся продукция этого французского бренда имеет высокое качество и простоту в работе. Подключать провода проще чем во всех описанных случаях. Используя legrand, не требуется оголять жилы от изоляции, чтобы подсоединить к контактам. Конструктивные особенности розеточного разъёма таковы, что при вставлении проводка внутрь зажима, изоляция сама обрезается , насколько требуется. Одним поворотом зажима, изоляция зачищается и очищенная жила закрепляется.

После подключения к legrand линии, её проверяют специальными приборами. Специалисты советуют делать это при помощи мультиметра . Напряжение на клеммах не должно превышать 60 вольт . Если всё так, значит, соединение было сделано точно по схеме.

И телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

1. Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
2. Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
3. Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
4. Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
5. Собрать корпус розетки.
6. Провести проверку работоспособности телефона.

Если эта несложная последовательность действий была выполнена правильно, то подключение телефонной розетки не представляет собой никакой сложности.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

• Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).

• Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
• (Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
• 6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
• 8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку перечисленные разъемы могут использоваться в розетках разных стандартов (главное, чтобы совпадало количество жил в соединении) то существует значительная путаница в названиях разъемов и моделей розеток.

Чтобы установить несколько соединенных друг с другом телефонов, можно использовать схему параллельного подключения розеток. Для этого в каждое соединение, которое присутствует в одном устройстве, следует подключить одноименный провод из соседнего.

Обжим телефонного модульного разъема RJ-11/14/25. Фотоинструкции по монтажу.

Для монтажа вам понадобятся: разъем телефонный; кабель, плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональный кримпер.
1. Подготовьте телефонный разъем под одножильный кабель (solid) и инструменты, необходимые для монтажа.	2. Отрежьте необходимую для изготовления патч-корда длину плоский телефонный кабель.
* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый).  Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа.. * Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.
3. С помощью ножей инструмента кримпер снимите верхнюю изоляцию с кабеля примерно на 6-7 мм. При необходимости ровно подрежьте проводники.	4. Поместите проводники в разъем до упора. Благодаря линейной раскладке проводники легко располагаются в разъеме. Перед подключением проводников необходимо выровнять их.
5. Для соединения проводников с ножами разъема используйте профессиональный инструмент кримпер. Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12.	6. В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт.
7. Обжимным инструментом планка продвигается внутрь корпуса. Кабель прижимается к нижней стенке корпуса разъема и надежно механически фиксируется зажимом в виде плоской планки.	8. Телефонные патч-корды используются в телефонных патч-панелях.
9. Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.

Обжим телефонного кабеля 2-4 жилы: схема, распиновка, рекомендации

Привет, товарищ системный администратор или просто любитель компьютерной и не совсем – техники. Сегодня мы поговорим про обжим телефонного кабеля с 2 или 4 жилами. Сразу скажу, что обжимаются они куда проще. Для обжимки нам понадобится сами кабеля. Есть стандартные телефонные кабеля типа ШТЛП, а есть КСПВ-2 или КСПВ-4, которые часто используют в подключении сигнализации.

Для того, чтобы снять оплетку, нам нужно взять канцелярский нож. Я считаю им делать куда удобнее. В некоторых магазинах, кстати продается отдельные ножи, специально для очистки сетевых и телефонных кабелей. Помню у моего коллеги был такой – достаточно удобно и быстро.

И конечно же щипцы, «Обжимка» или правильнее сказать «обжимные щипцы». Лучше всего использовать металлическую конструкцию, если вы часто будете обжимать. Дело в том, что дешевые щипцы из пластика очень часто ведет и они начинают обжимать с закосом. Из-за чего жила не попадает в центр провода и не протыкает его. Из-за чего связи нет и приходится обжимать заново. Также на этих щипцах очень часто есть дополнительный нож для среза оплетки, но чаще всего они не удобные и дополнительно режут провода, поэтому лучше всего использовать обычный канцелярский нож.

Схема и обжимка

1. Сначала нужно аккуратно откусить нужную длину провода. Из опыта скажу, что лучше оставлять хотя бы метр или полтора – на всякий пожарный. Далее аккуратно снимаем оплетку на ту длину, чтобы основа при обжимке была под коннектором.

2. Теперь эти два проводка по центру вставляем в коннектор, так чтобы по бокам осталось по одной свободной жиле. По цветам проводов – разницы нет, так что смело вставляем, как вставляется. Также нужно посмотреть с обратной стороны, чтобы оба провода дошли до самого конца. Теперь придерживая основание кабеля и сам коннектор вставляем в щипцы и одним махом нажимаем на них. Для пущей уверенности, процедуру можно повторить;

3. Если обжимка идёт по 4 жил, то чаще всего используется именно классическая прямая «Straight-Pinned» – её можно увидеть на картинке выше с правой стороны. Но на некоторых устройствах используется обратная схема «Cross-Pinned». Какую именно использовать – об этом нужно смотреть в конфигурации, для подключаемых аппаратов.

Вот ещё несколько схем обжима коннекторов RJ25, RJ14, RJ11:

Тут сложность повышается при увеличении количества проводков. Так при запихивании их во все пазы на коннекторе, очень часто бывает, когда боковые просто задираются и обжимание не происходит. Поэтому, когда вставите провод, ещё несколько раз посмотрите, чтобы все жилы лежали на своем месте. Можно слегка подтолкнуть основание кабеля, чтобы поставить их на место.

Теперь вы знаете – как обжимать телефонный кабель и ничего сложного на самом деле нет. Самое главное правильно подобрать схему для того или иного устройства. Для обычной телефонной линии и связи подойдет подключения через 2 жилы. Также если возникли какие-то вопросы – то смело задавайте их в комментариях.

Как правильно подсоединить телефонный разъем к проводу

Подписка на рассылку

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.

Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

• Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты).
• Зачистной инструмент (строительный либо канцелярский нож).
• Коннекторы RJ-11/12/25.
• Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера. Действуйте в следующей последовательности:

• Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут.
• В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

• Воткните жилы до упора в коннектор. Важно, чтобы с лицевой стороны жилы дошли до конца каналов.
• Вставьте коннектор в кримпер и зажмите его.

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

• Отрежьте нужное количество кабеля и зачистите внешнюю оболочку.
• Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора.
• Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты.
• Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут. Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

1. Наличие действующей линии связи от АТС.
2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

• Корпус – выполнен из диэлектрического материала (керамики или пластика).
• Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
• Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

При установке телефонной розетки можно применить один из двух способов монтажа:

• открытый – предполагает установку накладным способом;
• закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и высоту монтажа.

Из инструментов для проведения работ необходимо подготовить:

• строительный уровень;
• кроссировочный нож;
• вольтметр;
• отвертку;
• кусачки;
• графитный карандаш;
• защитные перчатки;
• двухсторонний скотч;
• перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в стену из гипсокартона.

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный инструмент для снятия изоляции.

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
2. Осуществление соединения модемов и факсов.
3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
2. Подрозетник.
3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
5. Сама розетка.
6. Нож с острым лезвием.
7. Саморезы.
8. Кусачки.
9. Изоляционная лента.
10. Универсальный мультиметр или тестер.
11. Защитные перчатки.
12. Односторонняя и двухсторонняя клеящая лента.
13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
3. При помощи тестера определить полярность контактов.
4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

1. Устройства для внешней установки.
2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
4. Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Разъемы серии RJ

Разъемы изготовлены из прозрачного пластика, внутри встроены контакты в виде ножей, которые при обжиме с помощью специального инструмента прорезают изоляцию проводника.

Существуют несколько видов разъемов серии RJ: 4P4C, RJ-11 6P2C и 6P4C, RJ-12 6P6C, RJ-45 8P8C, 10P10C:

Разъем 4P4C, другое название RJ-9, применяется в основном для подключения телефонных трубок к телефонным аппаратам, это самые малогабаритные разъемы из серии RJ, имеют четыре ламели и четыре контакта.

Разъемы RJ-11, данные разъемы используются для соединения телефонных кабелей и подключения стационарных телефонов, вилки RJ-11 бывают двух видов: двух контактные, маркируются 6P2C и четырех контактные маркируются 6P4C.

Разъемы RJ-12, другое название RJ-25, имеют шесть контактов, маркируются 6P6C, применяются в основном для подключения системных телефонов с шести контактным разъемом.

Для монтажа разъемов RJ-11 и RJ-12, применяют плоский телефонный кабель четырех или шести жильный, также можно использовать двух парный UTP кабель «витая пара».

Разъемы RJ-45, имеют восемь контактов, маркируются 8P8C, предназначены для соединения телекоммуникационного оборудования: компьютеры, розетки, сетевые коммутаторы, патч-панели. Данные разъемы подразделяются несколько видов, в зависимости от используемого кабеля:

Разъемы RJ-45 для одножильного кабеля, где проводник имеет цельную токопроводящую жилу.

Разъемы RJ-45 для многожильного кабеля, где проводник состоит из нескольких проводников переплетенных между собой.

Разъемы RJ-45 универсальные, контакты данных разъемов имеют три ножа, что позволяет их использовать, как для одножильного, так и многожильного кабеля.

Внешне разъемы RJ-45 для разного кабеля ничем не отличаются, различие в расположении ножей контактов, которые прорезают изоляцию кабеля.

Отличие универсального разъема RJ-45 от разъема для одножильного и многожильного кабеля.

Экранированные разъемы RJ-45 применяются с экранированным FTP кабелем «витая пара», для защиты от наводок и радиопомех.

Разъемы RJ-45 со вставкой, вставка упрощает монтаж разъема на кабель.

Разъемы RJ-45 6 категории со вставкой, применяются в сетях Fast Ethernet и Gigabit Ethernet, скорость передачи данных до 1Гбит/с.

Разъемы RJ-45 6 категории со вставкой.

Разъемы 10P10C, другое название RJ-50, имеют десять контактов, используются для управления источниками бесперебойного питания, сканеров штрих кодов, в медицинской аппаратуре.

Для разъемов RJ-45 и 10P10C существуют резиновые колпачки с различной цветовой маркировкой, которые предотвращают перегиб кабеля и его дальнейшее повреждение.

Для монтажа разъемов серии RJ применяется специальный обжимной инструмент. Существуют универсальные обжимные клещи, они позволяют обжимать все виды разъемов RJ-11, RJ-12, RJ-45, 4P4C, так же есть обжимной инструмент, который обжимает только один определенный тип разъема.

Разъемы серии RJ в нашем каталоге

Инструмент для обжима разъемов RJ в нашем каталоге

Ждем вас в наших торговых офисах.

Маршрутизация новых телефонных проводов | HomeTips

Планирование маршрутов электропроводки

Электропроводку можно продлить от гнезд или от соединения, где электропроводка входит в дом. Практическое правило состоит в том, чтобы использовать метод — или комбинацию методов — который дает кратчайший путь к сети.

Телефонный провод продается в бухтах (100 футов) с присоединенными разъемами. Фото: Steren

Телефонная проводка тонкая, поэтому ее легко прокладывать, но при этом легко повредить. Из-за этого не прокладывает провода и не устанавливает домкраты:

• Рядом с источниками тепла, такими как водопроводные трубы и воздуховоды, которые могут вызвать коррозию проводки.

• В пределах нескольких дюймов от электрических розеток, что может вызвать помехи на телефонной линии.

• В том же кабелепроводе или в той же распределительной коробке, что и провода электрической розетки, поскольку короткое замыкание может вызвать скачок тока в телефонном проводе.

• Рядом с кранами, раковинами, бассейнами, ваннами, душевыми, гидромассажными ваннами и любым другим источником влаги (включая сырые подвалы), где использование телефона может представлять опасность поражения электрическим током.

• Слишком близко к крупным заземленным приборам на кухне.

Способы прокладки проводов

Есть несколько вариантов прокладки новой проводки при расширении телефонной системы. Самый простой — просто оставить его незащищенным, хотя это не только некрасиво, но и делает проводку уязвимой для повреждения. Ниже приведены некоторые альтернативы:

Скрытие оголенной проводки. Чтобы защитить новую проводку и сделать ее как можно более незаметной, осмотрите соседние шкафы, стеллажи, стеллажи, дверные и оконные рамы, плинтусы и другую отделку.С помощью зажимов или скоб для телефонных проводов провод можно закрепить вдоль любой из этих функций, что делает его почти незаметным. А еще лучше, если у вас есть ковровое покрытие, просто снимите крепеж по краям, проложите провод под ним, а затем снова закрепите ковер

Прокладка провода через стены. Если стены вашего дома сделаны из гипсокартона (в отличие от планки и штукатурки), очень легко просверлить стену, чтобы провести телефонные провода из одной комнаты в другую. Найдите место между стойками (использование электронного поисковика делает это надежным) и просверлите стену прямо над накладкой сверлом на 1/4 дюйма длиной не менее 5 дюймов.Если вставить проволоку в соломинку, ее можно будет легко пропустить через стену.

Межэтажная разводка. Хотя для прокладки телефонного провода между комнатами почти всегда требуется проделать отверстие в стене, провести линию по вертикали на самом деле проще, чем по горизонтали. Вы просто протягиваете провод через одну стену, вниз под черным полом, а затем обратно в дыру в стене соседней комнаты.

Получите предварительно протестированную локальную телефонную систему. Установка или обновление Pro

О Доне Вандерворте

Дон Вандерворт накопил более 30 лет опыта в качестве редактора зданий Sunset Books, старшего редактора журнала Home Magazine, автора более чем 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Телефонная связь

На этой веб-странице описаны основы установки или подключения телефона. линия в вашем доме. Эти схемы подключения являются стандартными для США, но может не быть стандартом для других частей мира.

Проводка домашнего телефона: кто за что отвечает?

В те дни, когда вы заказывали телефонную связь на дом, телефонная компания обеспечит телефонную линию к вашему дому, а также выполнит телефонную проводка в вашем доме.Все изменилось в последние годы, и они больше не выполняют внутренние работы. Когда ты закажите телефонную связь на дом, местная телефонная компания установит устройства сетевого интерфейса (NID) и направляет линию от их пьедестал к НИД. NID выглядит серым пластиковый ящик, обычно устанавливаемый либо в подвале, либо снаружи стена. От NID вы должны провести кабели до вашего телефонные розетки разбросаны по всему дому.

Внутреннюю проводку можно сделать самостоятельно, на самом деле это довольно легко.На самом деле нет смысла тратить свои с трудом заработанные деньги на электрика или телефонную компанию (если они предлагают service), чтобы выполнить эту задачу за вас. Даже если вам придется покупать провода и модульные домкраты, вы все равно придете далеко вперед, если вы делаете свою работу.

Установка дополнительных телефонных линий

Установка дополнительных телефонных линий — один из самых распространенных телефонов. электромонтажные работы в наш век модемов и факсов. Что такое здесь описаны соглашения о цветовой кодировке телефонной проводки, и как установить соединения для некоторых из самых простых конфигурации.

Телефонные провода несут электричество низкого напряжения, но есть Достаточное напряжение в действующей телефонной линии, чтобы дать вам небольшой толчок. Вы должны отключить свой дом от устройства сетевого интерфейса. перед работой по проводке.

В большинстве домашних телефонных проводов кабель содержит четыре отдельные провода. Большинство телефонных проводов было проложено в США во время вторая половина 20 века имеет следующий вид:

  \ \
 T R Line 2


 T R  Строка 1
    / /

  \ \
 T R Line 2
 T R  Линия 1   T R
   / \ / \ _______ / __ /
__ / \ ________ /

  ________
   / \
\ / \ / ------- \ - \
 T R Строка 2 T R
 T R  Линия 1 T  R
/  \ / \ _______  /  __ /
   \ ________ /
