Схема обжима («распиновка») витой пары

Cуществует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распиновка», «разводка», «распайка» кабеля. Все эти слова — профессиональный жаргон, подразумевающий под собой слово «схема», где обозначается описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме. Процесс распиновки и обжима сетевого кабеля зависит от того, сколько витых пар в нем находится. Например, телефонный кабель обжимается коннекторами RJ-11 или RJ-12, а уже стандартный кабель «витая пара» для построения компьютеных сетей, обжимается коннекторами RJ-45.

Коннектор RJ-45 для витой пары FTP STP SSTP и коннектор RJ-45 для UTP:

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда.

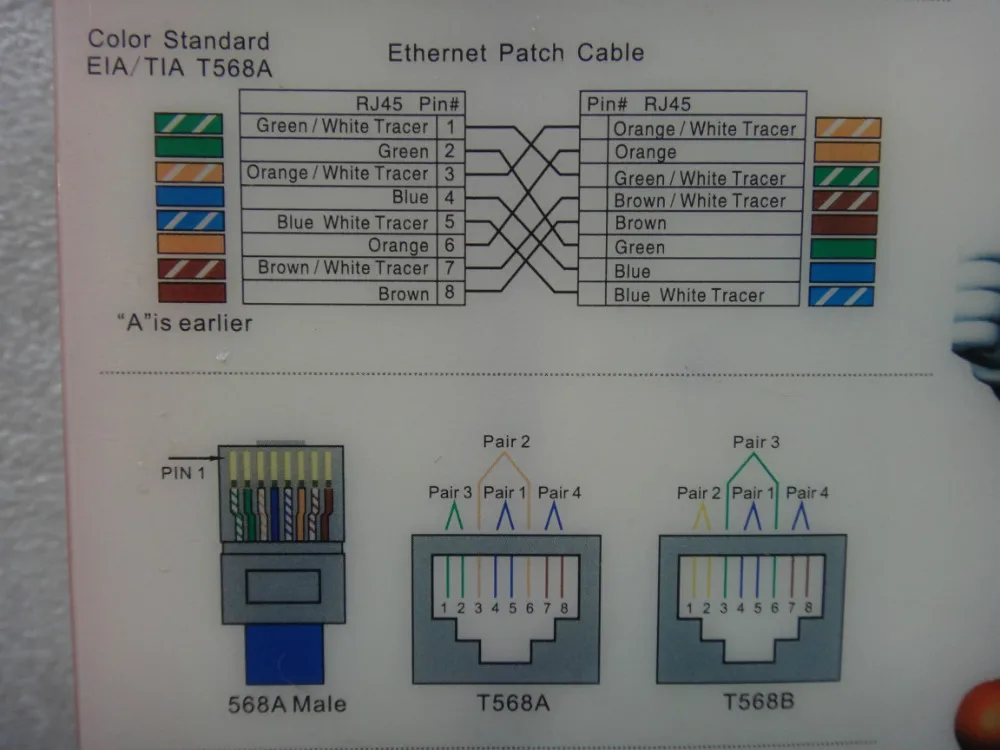

В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

Схема обжима 4-х парного кабеля:

Схема обжима 2-х парного кабеля (цвет пар может быть разным в зависимости от производителя кабеля):

Если вы соединяете компьютеры между собой напрямую через гигабитные сетевые карты используйте схему Gigabit Crossover:

Gigabit Crossover:

Порядок действий по обжимке кабеля витая пара

Расплести проводники и упорядочить их согласно выбранной схемы.
Выровнять и распрямить концы проводников, а после — обрезать, оставив от оболочки кабеля примерно 12.
5 мм.
Защищать сами проводники не надо!
Зажимая оболочку кабеля одной рукой, другой аккуратно оденьте на кабель коннектор, держа его защелкой вниз и следя, чтобы проводники зашли в коннектор до упора и не перепутались, а оболочка кабеля вошла в корпус. Вот так должен выглядеть коннектор перед завершающим этапом:
Поместите коннектор с расположенными в нем проводниками в клещи, затем плавно, но сильно произведите обжим витой пары. Второй коннектор обжимается по той же схеме что и первый, однако некоторых случаях (например при соединении активного сетевого оборудования или двух компьютеров без использования свитча) Вам может потребоваться обратная или cross-over схема обжима. В этом случае для второго коннектора используйте схему T568A.

RJ 45 RJ 11 розетки и коннекторы. Устройство и применение. Работа

RJ 45 RJ 11 – это стандартизированные буквенные обозначения, под которыми выпускаются вилки и розетки для подключения сетевых устройств. RJ расшифровывается как Registered Jack и переводится как сетевой интерфейс стандартного вида. Подобные стандарты были созданы и запатентованы организацией Bell Labs более 52 лет тому назад. Именно в тот период возникла необходимость унификации применяемых разъемов и упрощения подключения разнообразного оборудования.

Разработками Bell Labs заинтересовалось американское агентство по связи, вследствие чего компания смогла массово распространить свои устройства. В результате в телефонных сетях активно стали применяться вилки и розетки под стандартным обозначением RJ-11. Их используют для двухпроводных телефонных устройств. RJ-45 же применяются для создания локальных вычислительных сетей.

Коннекторы RJ применяются с витой парой и телефонными кабелями:

RJ 45 – с сетевыми кабелями — 8 позиций и 8 контактов.
RJ 11 – с телефонными кабелями — 4 позиции и 4 контакта.

По форме подключаемого кабеля:

Круглой формы: универсальный, одножильный и многожильный.
Плоской формы: одножильный и универсальный.

Классифицируются компьютерные коннекторы и по категориям. Они выбираются в зависимости от расстояния кабеля, по которому передаются данные, без искажения, в том числе скорости передачи информации.

Для оборудования в быту и офисах обычно применяют следующие виды коннекторов:

RJ-45 Cat.5 – используются для создания сетей 100BASE-TX для скоростей порядка 100 Мбит в секунду в полосе частот на уровне 125 МГц;

RJ-45 Cat.5е – представляют более современный вариант, который передает информацию сразу по двум парам со скоростью порядка 100 Мбит в секунду. При передаче по четырем парам скорость составляет 1000 Мбит в секунду;

RJ-45 Cat.6 – используются для создания сетей типа «Fast Ethernet» или «Gigabit Ethernet». Подобные устройства способны обеспечить передачу информации до 1000 Мбит в секунду.

Коннекторы RJ-45 RJ-11

в зависимости от типа установки делятся на:

Внешние. Используются при необходимости размещения устройства на поверхности стены. У данного прибора имеется коннектор, в котором имеются ножевые контакты. Когда провод вдавливается в них, то происходит пробивание изоляции вплоть до жилы. В результате можно быстро и легко выполнить установку.

Внутренние. Подобные изделия в большей части случаев устанавливаются в монтажной коробке с углублением в стену. Коннектор здесь можно легко снять, чтобы произвести установку. После монтажа подрозетник зажимается винтом, выполненным из пластика. Чтобы обеспечить длительный срок службы, корпуса изделий RJ-45 RJ-11 производятся из прочных технополимеров, устойчивых к ультрафиолетовым лучам.

Коннекторы также могут быть следующих видов:

Оптические коннекторы, которые используются для соединения оптически-волоконных кабелей.
Коаксиальные коннекторы, которые используются для соединения коаксиальных проводов.

RJ 45 RJ 11. Устройство

Корпус RJ коннектора выполнен из пластика, внутри у него находятся ножи-контакты, которые имеют напыление, чаще всего золотое. В компьютерных сетях, где применяется витая пара из 4-х жил, задействуется разъем RJ-45. Он маркируется обозначением «8p8c». Число контактов данного разъема зависят от вида используемого кабеля. Для соединения экранированного кабеля применяются экранированные коннекторы. У последних кожух выполнен из металла, он соединяется непосредственно с экраном кабеля. Экранированные коннекторы применяются лишь с экранированным оборудованием.

В телефонных системах в большинстве случаев применяются коннекторы RJ-11. В указанных изделиях количество жил только 4. По этой причине невозможно использовать телефонную розетку в качестве компьютерной.

Коннектор получается литьем под давлением, в него запрессовываются одиночные контакты. При их производстве также предусматриваются съемные либо интегральные компоненты, необходимые для получения требуемых электрических характеристик, в том числе механической прочности крепления к кабельным изделиям. Контакты вилки проектируются так, чтобы в них можно было легко установить жесткий инсталляционный либо гибкий многопроволочный кабель.

Принцип действия

Компоненты RJ 45 RJ 11

выполнены по схеме «тяни-толкай»: один конец имеет розетку, другой – вилку. Фиксируется вилка в розетке с помощью защелки, находящейся на стороне, обратной поверхности монтажа контактов. Вилка на кабель устанавливается посредством обжимного инструмента, специально созданного для данной операции.

Монтаж RJ-45 выполняется обжимом, при котором происходит вдавливание проводов из металла заостренными концами в провод, благодаря чему удается обеспечить плотность контакта. Обжимку может выполнить любой, даже тот, у которого отсутствует опыт. Распиновка выполняется в соответствии с цветами проводов. Для соединения витой пары требуется тщательно соблюдать цветовые сочетания, соответствующие конкретному номеру на корде.

Для создания подключения потребуются кабели под названием (Раскладка и обжимка здесь «витая пара»), они могут состоять из 4 и 8 жил. Они переплетены между собой. Витая пара передает сигнал между источниками. Однако для передачи данных на расстояние более ста метров потребуется использование усилителей. Для решения конкретной задачи требуется выполнять определенную распиновку по цветовому сочетанию. К примеру, при монтировании двух видов оборудования, следует обеспечить очередность цветов, как на одном конце провода, так и на другом. Для обжатия можно использовать не только обжимной инструмент, но также подручные средства. Однако в то же время важно сохранить целостность проводов, чтобы изделия RJ-45 RJ-11 нормально работали.

Применение

RJ-11 в большинстве случаев применяется для подключения стационарных телефонов или факсов. Конструкция разъемов имеет шесть позиций для контакта, но RJ-11 занимает лишь 4 позиции, тогда как RJ-12 до 6 контактов.

RJ 45 в большинстве случаев применяется для организации локальных и вычислительных сетей. Его конструкция имеет 8 контактных ножей. Пары проводов в RJ 45 скручены между собой, чтобы возможные помехи действовали одинаково на кабель. Дешевизна и простота монтажа изделий RJ 45 обеспечили распространенность и популярность данного стандарта. Сегодня при помощи этого способа организуется большинство локальных сетей по всему миру.

В зависимости от назначения здания RJ 45 RJ 11

могут использоваться в следующих типичных помещениях:

Серверные помещения.
Аудитории.
Офисы.
Электронные библиотеки.
Интернет-клубы.
Дома и квартиры.
Мастерские по ремонту компьютерного оборудования.
ИТ-магазины.
Охранные и специализированные помещения и так далее.

Как выбрать

Розетки и коннекторы RJ-45 RJ-11 выполнены по единому стандарту. Поэтому конструктивно они имеют общую базу и выполнены из схожих материалов. Естественно, что качество этих материалов могут различаться. Это все зависит от конкретного производителя. То же самое влияет и на цену изделий. То есть можно существенно переплатить за бренд, но также можно приобрести розетки и вилки, которые по качеству не будут уступать брендовым, но будут по цене значительно ниже. Здесь каждый сам решает, что лучше выбрать.
По числу разъемов розетки могут быть одинарными, двойными или терминальными на 4-9 разъемов. К тому же имеются определенные виды комбинированных изделий. В подобных модулях даже бывают предусмотрены дополнительные виды интерфейсов, к примеру, HDMI или USB. Однако для подключения одного компьютера или телефона вполне хватит одинарного разъема. Терминальные устройства часто используются для офисных помещений, где много компьютеров и телефонов.
Для домашнего и даже офисного использования вполне хватает устройств, передающих данные со скоростью до 100 Мбит в секунду. Такие изделия имеют категорию 3. Категория 5e имеет скорость порядка 1000 Мбит в секунду. Для категории 6 доступны 10 Гбит в секунду, однако кабель при этом не должен превышать длины в 55 метров.
Выбирать стоит и по принципу крепления. Для компьютерной разводки кабелей предусмотрены накладные и внутренние изделия. У внутренней розетки контакты углубляются в стену, у наружных изделий контакты располагаются на поверхности стены.
Для скрытой розетки обязательно должен быть предусмотрен защитный «кожух» из пластика, где закреплен клеммник. Внешняя розетка устанавливается на стену с помощью накладной панели.
Лучше всего покупать изделия для скрытого монтажа. Подобные устройства по завершении работ смотрятся красивее, они не будут портить дизайн интерьера. Вместе с тем следует знать, что для их установки потребуется нарушить целостность стены. Поэтому указанные розетки лучше всего приобретать до проведения ремонта. Если же Вам не хочется проводить ремонтные работы, связанные с установкой розеток, то лучше присмотреться к внешним устройствам.
При выборе розеток и коннекторов следует присмотреться к продукции проверенных компаний. Большинство розеток имеют пронумерованные контакты, что позволит без проблем произвести монтаж. Если же Вы проглядели этот нюанс или в продаже имеются только изделия без нумерации, то придется смотреть на цветовые сочетания. Оранжевые, черные, белые и зеленые контакты являются положительными. Синие, желтые и красные контакты являются отрицательными.

RJ11 Цветовой код — GeeksforGeeks

Предварительные условия: Полная форма RJ

Разъемы RJ11 обычно используются для телефонных и модемных подключений и названы в честь стандарта Registered Jack, который их определяет. Эти разъемы имеют стандартную схему цветового кодирования, которая используется для обозначения различных проводных соединений внутри разъема. Разъем RJ11 имеет шесть контактов, но обычно используются только четыре из этих контактов. Контакты пронумерованы от 1 до 6, при этом контакт 1 находится на левой стороне разъема, если смотреть спереди (сторона с проводами).

Одной из ключевых особенностей разъема RJ11 является его цветовая схема, которая помогает идентифицировать различные проводники и их функции. Цветовая схема разъема RJ11 может варьироваться в зависимости от конкретного применения и типа используемого кабеля.

В традиционной телефонной системе разъем RJ11 с четырьмя проводниками используется для подключения телефона или модема к настенной розетке. Четыре проводника обычно окрашены в красный, зеленый, черный и желтый цвета. Красный и зеленый провода используются для передачи голосовых сигналов, а черный и желтый провода используются для сигнализации.

В системе передачи данных может использоваться разъем RJ11 с шестью проводниками. Дополнительные проводники, которые обычно окрашены в синий и белый цвета, используются для передачи данных. Цветовая схема разъема RJ11, используемого в системе передачи данных, обычно отличается от цветовой схемы, используемой в традиционной телефонной системе.

Стандартная схема цветового кодирования разъемов RJ11 следующая:

Контакт 1: Зеленый
Контакт 2: Красный
Контакт 3: черный
Контакт 4: желтый

Эти цвета соответствуют следующим соединениям проводов:

Зеленый провод: наконечник
Красный провод: кольцо
Черный провод: кольцо

Соединения «наконечник» и «кольцо» относятся к двум проводникам в телефонном кабеле. Проводник Tip используется для передачи аудиосигнала, а проводник Ring используется для подачи питания на телефон.

Существует несколько различных способов использования разъема RJ11 в зависимости от конкретного приложения. Вот несколько примеров:

Двухлинейное телефонное соединение: В этой конфигурации разъем RJ11 используется для подключения двухлинейного телефона к телефонной розетке. Зеленый провод подключается к проводнику наконечника первой линии, красный провод подключается к проводнику кольца первой линии, черный провод подключается к проводнику наконечника второй линии, а желтый провод подключается к проводнику наконечника второй линии. Кольцевой проводник второй линии.
Подключение модема: разъем RJ11 также можно использовать для подключения модема к телефонной розетке. В этой конфигурации зеленый провод обычно подключается к проводнику наконечника, а красный провод подключается к проводнику кольца.
Однолинейное телефонное соединение: в этой конфигурации разъем RJ11 используется для подключения однолинейного телефона к телефонной розетке. Зеленый провод подключается к проводнику Tip, а красный провод подключается к проводнику Ring.

Важно отметить, что схема цветового кодирования разъемов RJ11 может различаться в зависимости от конкретного применения и производителя. Некоторые производители могут использовать разные цвета проводов или другое назначение контактов. Всегда рекомендуется обращаться к документации для вашего конкретного устройства, чтобы убедиться, что вы используете правильную конфигурацию проводки.

В заключение отметим, что разъем RJ11 широко используется для телефонных и модемных подключений и имеет стандартную цветовую маркировку для обозначения различных проводных соединений. Понимание этой схемы цветового кодирования может помочь вам правильно установить и настроить телефонные и модемные соединения.

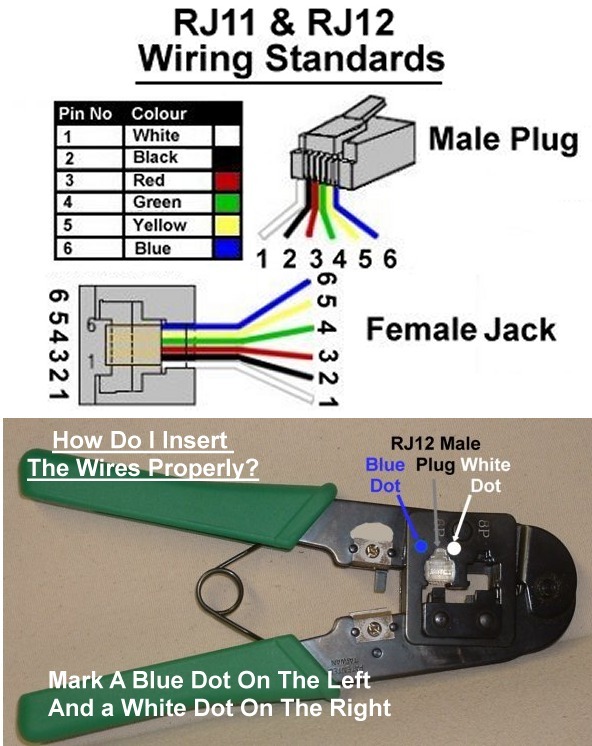

Схема контактов телефонной линии RJ25, RJ14 и RJ11, цветовые коды

RJ означает зарегистрированный разъем. Все разъемы RJ25, RJ14 и RJ11 имеют шесть позиций и используются для подключения к телефонной линии. Эти контакты описаны и отличаются друг от друга из-за их фактических физических контактов или положений и фактических соединений. Все эти разъемы физически выглядят одинаково, но в их контактах есть разница в соединении. Концепция наконечника и кольца также очень важна для понимания этой темы. Наконечник и кольцо — это два боковых провода телефонной линии. Все телефонные штекеры обозначаются этими двумя терминами «Tip» и «Ring». Таким образом, контакты RJ25, RJ14 и RJ11 обозначаются как Tip и Ring, поскольку они используются для телефонных линий. Эти два термина определяют разницу между терминалами. Одна телефонная линия имеет один наконечник и один звонок.

RJ25 Схема контактов и цветовой код

RJ25 — это разъем 6P6C. Это означает, что у него шесть физических контактов, и все эти шесть контактов подключены.

Когда вы держите разъем со стороны медной полосы по направлению к контакту, положение будет отсчитываться от левой стороны к правой стороне. Здесь номер контакта и положение контакта совпадают, так как для соединения используются все шесть контактов. Это шестипроводная система подключения. Его можно использовать для подключения трех телефонных линий. Здесь вы можете увидеть разные цветовые коды для разных стандартов. Здесь показаны три стандарта — Cat5e/6, цветовой код 25 пар и цветовой код системы Old US Bell.

90 071

9007 1

Положение штифта	Номер штифта	Наконечник/кольцо
1	1	Насадка 3
2	Наконечник 2
3	3	Кольцо 1
4	4	Наконечник 1
5	5	Кольцо 2
6	Кольцо 3

Схема контактов RJ14 и цветовой код

RJ14 — это разъем 6P4C. Это означает, что он имеет шесть физических контактов или позиций, но подключены только четыре контакта.

Здесь положение контакта и номер контакта отличаются, поскольку не все контакты подключены. Это 4-проводная система подключения. Его можно использовать для двух телефонных линий.

Положение штифта	Номер штифта	Наконечник/кольцо
1	Не подключен	Не подключен
2	1	Наконечник 2
3	2	Кольцо 1
4	3	Наконечник 1
5	4	Кольцо 2
6	Не подключен	Не подключен

Схема контактов RJ11 и цветовой код

RJ11 — это разъем 6P2C.
