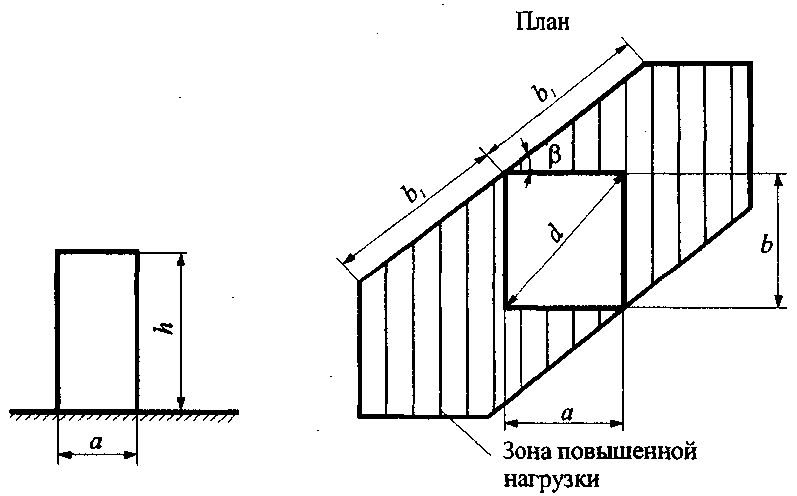

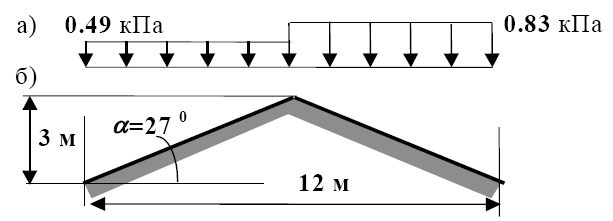

Расчет снегового мешка: Расчет снеговой нагрузки по СП 20.13330.2016 схема Б.8 изм. №1,2 (Excel) скачать

Определение мест скопления снега при перепадах по высоте на крышах по норме EN 1991-1-3

У многих зданий часто имеются пристройки, потому, в случае, если отдельные кровли не находятся на одном уровне, требуется в расчете снеговой нагрузки дополнительно учесть также перепад их высоты (если он превышает 0,5 м).

Кроме номинальной снеговой нагрузки, которая действует на кровлю, необходимо учесть дополнительную нагрузку от соскальзывания снега и снежных заносов. Эти две дополнительные нагрузки распределены в форме треугольника по длине клина снежного заноса I_s.

Также необходимо принять во внимание дополнительные разовые нагрузки, вызванные соскальзыванием снега с более высокой крыши.

γ = весовая плотность снега = 2 кН/м³

h = глубина перепада кровли

s_k = характерное значение снеговой нагрузки на уровни земли в кН/м²

s_ad = расчетное значение для случайных снеговых нагрузок на грунт в рассматриваемом месте

C_esl = коэффициент случайных снеговых нагрузок

l_s = длина штанги = #формула@000669 #
В случае, если длина более низкой кровли b₂ меньше длины снежного заноса I_s, то ординаты нагрузки должны быть отсечены по краю крыши.

μ₁ = 0,8 (при условии, что нижняя кровля плоская)

μ₂ = μ_s + μ_w

μ_s = коэффициент формы для учета сползания снега
α ≤ 15°: μ_s = 0
α > 15°: μ_s является результатом дополнительной нагрузки, которая распределена в форме треугольника по длине l_s. В качестве дополнительной нагрузки применяется 50% результирующей снеговой нагрузки, действующей на прилегающую сторону более высокой кровли.

μ = коэффициент формы верхней кровли = 0,8 (независимо от угла наклона кровли)

μ_w = коэффициент формы для снега с учетом ветра = #формула@000670 #

Кроме того, сумма коэффициентов формы μ_w + μ_s может быть ограничена следующим образом по Национальному приложению (Германия).

Общий случай (постоянная, временная ситуация):
0,8 ≤ μ_w + μ_s ≤ 2,4

Открытые сбоку навесы, доступные для демонтажа (b₂ ≤ 3 м):
0,8 ≤ μ_w + μ_s ≤ 2

Для снеговых областей по норме DIN EN 1991-1-3: 2010-12 и DIN EN 1991-1-3/A1: 2015-12, рисунок C. 2, применяется верхний предел для снеговых нагрузок sk ≥ 3,0 кН/м²:
1,2 ≤ μ_w + μ_s ≤ (6,45/s_k^0,9)

Исключительные воздействия (Северо-Германская низменность) в общем случае:
0,8 ≤ μ_w + μ_s ≤ 2,4

В случае случайного воздействия, не нужно задавать µw больше, чем
µ_w = (γ ⋅ h)/s_ad с

s_ad = C_esl ⋅ s_k

При установке снегозащитных или иных ограждений можно не учитывать μ_s.

Пример

b₁ = 10 м
b₂ = 5 м
h = 3 м
Угол наклона верхней кровли = 30°
A = 100 м
Зона снеговой нагрузки 2
μ₁ = 0,8
s_k = 0,25 + 1,91 ⋅ ((A + 140)/760) ² ≥ 0,85 → 0,85 кН/м²

Равномерно распределенная снеговая нагрузка на нижнюю кровлю:
μ₁ ⋅ s_k = 0,8 ⋅ 0,85 кН/м² = 0,68 кН/м²

Длина снежного заноса:

Формула 3

ls = 2 · h ≥ 5 m≤ 15 m= 2 · 3 m = 6 m

Коэффициент формы для учета соскальзывания снега
μ_s = 0,67

Коэффициент формы при снеговой нагрузке с учетом ветра:

Формула 4

µw = b1 + b22 · h ≤ γ · hsk µw = 10 m + 5 m2 · 3 m ≤ 2 kN/m³ · 3 m0,85 kN/m² = 2,50

Ограничение коэффициентов формы (общий случай):
0,8 ≤ μ_w + μ_s ≤ 2,4
μ₂ = μ_w + μ_s = 2,5 + 0,67 = 3,17 → 2,4

μ₂ ⋅ s_k = 2,4 ⋅ 0,85 кН/м² = 2,04 кН/м²

В программах RFEM и RSTAB нагрузку от снежного заноса и соскальзывания снега можно применить в качестве линейной переменной поверхностной нагрузки.

У каркасных конструкций можно задать нагрузку с помощью генератора нагрузок.

[1]	Eurocode 1: Actions on structures — Part 1‑3: General actions — Snow actions; EN 1991‑1‑3:2003 + AC:2009
[2]	National Annex — Nationally determined parameters — Eurocode 1: Actions on structures — Part 1‑3: General actions — Snow actions; EN 1991‑1‑3/NA:2019‑04
[3]	Albert, A. (2018). Schneider — Bautabellen für Ingenieure mit Berechnungshinweisen und Beispielen (23rd ed.). Cologne: Bundesanzeiger.

Расчёт ленточного плитного фундамента под кирпичную стену и железобетонный козырёк над входом здания учебно-производственных мастерских на 90 мест, страница 4

6.1 Конструктивная схема

Рис.7. Конструктивная схема козырька

6.2 Статический расчет козырька

6. 2.1. Определение расчетной длины

L₀= L₁ +1/6C [1, прил.3, п.10.]

1/6C = 340/6 = 56,7мм = 0,0567м

L₀= L₁ +56,7=1556мм=1,557м [1, прил.3, п.10.]

Рис.8. К определению длины козырька

7.

6.2.2. Сбор нагрузки на 1м козырька



Рис.9. Сбор нагрузки на 1м² козырька.

   Сбор нагрузки на 1.м² козырька.                                                    Табл.5

№ п/п	Вид нагрузки	Формула подсчёта	Нормативная нагрузка кН/м2	сf	Расчётная нагрузка кН/м2
1	Постоянная: слой линокрома d=4 мм=0. 004 м ρ=10 кН/м2	d∙ ρ 10*0,004	0,04	1,2	0,0288
2	Цементно-песчаная стяжка d=13мм=0,013 м ρ=20 кН/м2	20*0,013	0,26	1,3	0,338
3	Козырёк М=1050кг=10,5кН L=2200мм=2,2м В=1840мм=1,84м	=	2,6	1,1	2,9
	Полная нормативная нагрузка		qn=2,884
	Полная расчётная нагрузка				q=3,27

Примечание:

1. γ_f— коэффициент надежности по нагрузке для постоянной нагрузки принят по табл.1. [1]

2.Значение расчетной нагрузки для г. Ярославль (IV снеговой район)

[1; корта 1 и табл.4]

3.Коэффициент перехода от снеговой нагрузки от 1м² Земли к нагрузке на покрытии μ=1(2°<25°) – [1;прил. 3]

Для перехода к нормативной снеговой нагрузке умножаем расчетное значение на коэффициент 0,7[1; п. 5.7]

6.2.3. Расчет снегового мешка

Схему снеговой нагрузки принимаем по [1, прил. 3,п.10]

Рис.10. К расчёту определения снегового мешка.

(µ₁₊ µ₂)/2=µ_ср

µ_ср=(1+3)/2=2

Рис.11. Расчётная схема козырька.

S_o=S_сн=2,4 (г. Ярославль находится в IVснеговом районе)

[1; карта 1 и табл. 4]-расчётная снеговая нагрузка

µ=2h/S_o<3

µ₁=1

µ₂=2*4.856/2.4=4.05

Принимаем  µ₂=3

6.2.4.Определение изгибающего момента

Рис.12. Расчётная схема

М=F·l_o+(q·l_o²)/2+S_ср·(l_o/2)=

1,2·1,557+(3,27·1,557²)/2+7,47·(1,557/2)=11,43 кН·м

S_ср=µ_ср·S_о·l=2·2,4·1,5=7,47 кН/м – приведение нагрузки от снегового мешка к равнораспределённой.

6.3. Конструктивный расчёт козырька.

Для расчёта принимаем прямоугольное сечение шириной 1000мм, высотой 110мм.

H_ср=340+80/2=110мм=11см, т. к. σ плиты<300 поперечную арматуру не устанавливаем

Рис.13. Расчётное сечение.

а= защ.сл.+ =10+=15мм

Расчётные характеристики материалов:

Бетон В 20, R_в=11,5 мПа=1,15кН/см²  [2; п. 5.2.]

γ_в1=0,9, [2; п. 2.1.2.3.]

Арматура рабочая А400

R_s=335 мПа=33.5 кН/см²  [2; п. 5.8.]

Определяем значение коэффициента

n=0.94 (табл.8)

Требуемая площадь сечения арматуры:

А_тр=см²

По сортаменту принимаем 10 8А400, А

ф=5,03 см²>А_s тр=3,8 см²

Проверяем процент армирования сечения:

µ%=

7. Список литературы.

1.   СНиП 2.01.07-85* «Нагрузки и воздействия» Минстрой России-м 1996г.

2.  СНиП 2.02.01-83 «Основания зданий и сооружений» Госкомитет СССР 1985г.

3.  СП 52-101-2003 «бетонные и железобетонные конструкции без предварительного напряжения».

4.  СНиП 2.03.01-85 «Бетонные и железобетонные конструкции» Москва 1996г.

5.  ГОСТ 13580-85 «Плиты железобетонные ленточные фундаментные»
