Схема телефонной розетки: подключение и установка

Автор Marina На чтение 7 мин Просмотров 2.5к. Обновлено 31.03.2022

Для установки домашнего телефона понадобится монтаж специальной розетки. С этой задачей сможет справиться даже мастер с небольшим опытом в электрике. В статье мы узнаем, как выглядит схема подключения телефонной розетки и что нужно учесть мастеру при монтаже.

Содержание

Особенности телефонной розетки

Телефонная розетка

Для подключения телефонной розетки понадобится кабель АТС, идущий от внешней телефонной линии. Чтобы можно было делать звонки, внешний кабель АТС подключается к розетке. Потом от розетки к коробке идет дополнительный кабель-коннектор, а сам телефон отдельно подключается к электрической сети с помощью вилки. Телефонная розетка обычно крепится на стене, а существует два варианта установки этого устройства:

С внешним креплением. При таком варианте монтажа розетка и провода крепятся на стену сверху. Этот вариант более простой и быстрый, поскольку мастеру не придется делать отверстия-выемки для монтажа коробки. Однако такую коробку легче повредить, поэтому внешние розетки чаще выходят из строя.
С внутренним креплением. При таком варианте установки розетка с проводами крепится прямо в стену. Такой монтаж позволяет спрятать коробку и проводку, поэтому повреждаются такие устройства реже. Правда, мастеру придется делать выемку в стене, что усложняет проведение работ.

Виды розеток для телефона

Существует несколько вариантов телефонных розеток в зависимости от типа коннектора:

RJ-11. Коннектор имеет компактные размеры, а состоит он из двухжильного провода. Применяется для подключения одного телефона в доме (присоединяется к одной линии). Коннектор RJ-11 чаще всего применяется в частных квартирах и небольших домах.
RJ-12. Выполнен в виде коннектора увеличенного размера, который состоит из четырехжильного провода. Применяется обычно в офисах и на производстве для создания крупной телефонной сети (подключается сразу к нескольким линиям).
RJ-14. Коннектор имеет увеличенные размеры, а само устройство состоит из четырехжильного провода. Может подключаться как к одной, так и нескольким линиям. Поэтому RJ-14 считается универсальным прибором, который может создать как крупную, так и маленькую телефонную сеть.

Внимание! В продаже также есть устаревшие модели РТШК-4, однако они отличаются усложненным монтажом, поэтому на практике почти не используются.

Конструкция розетки и принцип работы кабеля

Конструкция розетки

Розетка имеет одинаковую конструкцию вне зависимости от типа прибора. Она состоит из трех основных элементов:

Корпус. Обычно выполняется из диэлектрического материала — это может быть керамика или пластик. Корпус выполняет роль изолятора — он защищает контакты от механической деформации и воды, а также от случайного прикосновения.
Гнездо. Выполняется в виде выемки на корпусе, которая подключается к электрическим контактам внутри устройства. В состав розеточного устройства может входить одно или несколько гнезд в зависимости от потребностей пользователя стационарного телефона
Контакты. Применяются для присоединения внешних проводов АТС к устройству. Контакты также соединяются с гнездом внутри корпуса, что позволяет создать абонентское подключение по телефону. Они бывают двух типов — зажимные (винтовые) и в виде клемм.

Для передачи сигнала используются два медных провода, которые находятся внутри контактов. Сечение у этих проводов очень маленькое, поэтому они применяются для передачи электрического тока небольшой мощности. При отсутствии вызова (когда сеть не подключена или труба уложена рычаг) по ним пробегает постоянный ток с уровнем напряжения 40-60 вольт. Во время звонка ток становится переменным, а уровень напряжения возрастает до 100-120 вольт. Если трубка поднята, но звонка нет, то напряжение снижается до 4-12 вольт.

Обратите внимание! Эти цифры можно использовать для проверки правильности сборки телефонной розетки с помощью вольтметра или мультиметра.

Алгоритм подключения

В России наибольшей популярностью пользуются устройства категории RJ-11 (для домашнего использования) или RJ-12 (для создания сети в офисе или на производстве). Их монтаж будет выполняться почти по одинаковому алгоритму, а отличаться будет только схема установки проводов. Ниже мы сперва узнаем, какие предварительные работы нужно провести перед подключением RJ-11 и RJ-12, а потом рассмотрим пошаговый алгоритм монтажа для каждого из устройств.

Подготовительные работы

Перед установкой необходимо определиться с расположением будущего розеточного устройства. Если будете крепить прибор внутри стены, то нужно заранее с помощью перфоратора сделать выемку, куда следует поставить коробку-уплотнитель и замазать ее строительной смесью, чтобы она хорошо сцепилась со стеной. Также Вам понадобится сама розетка, а также дополнительные инструменты:

Прорезиненные перчатки — чтобы во время работы Вас не ударило током.
Отвертка — для соединения контактов и крепления устройства к стене.
Острый нож — для удаления изоляции с телефонных проводов.
Кусачки — для срезания проводов на случай неправильной зачистки.
Изолента — чтобы защитить контакты в случае их повреждения.
Тестер — для определения «плюса» и «минуса» на проводах.

Зачистка концов жил

Перед установкой розеточного устройства наденьте перчатки и возьмите кабель АТС. С помощью ножа аккуратно зачистите концы на 3-4 см, чтобы получились ровные чистые концы. Если при зачистке допустите ошибку, то обязательно срежьте провод с помощью кусачек, а потом повторите зачистку. Если срезали сильного много изоляции, то можно восстановить ее с помощью изоленты. Если не удается сделать зачистку качественно, то можете купить кроссировочный нож — с ним проводить работы будет намного проще.

Обратите внимание! Зачистку концов нужно делать только в случае зажимных контактов — если у Вас клеммы, то ее не выполняют.

Подключение двухжильной розетки (RJ-11)

Для установки RJ-11 выполните следующие действия:

Сперва нужно разобрать корпус. Обычно элементы корпуса соединяются с помощью небольших болтов или шурупов — аккуратно выкрутите их с помощью отвертки.
Теперь посмотрите внимательно на контакты. Если у Вас обжимные (винтовые) контакты, то с помощью тестера определите полярность, а потом подключите красный провод к минусу, а зеленый — к плюсу. В конце затяните винтовые контакты.
Если у Вас контакты выполнены в виде клемм, то нужно просто вставить не зачищенные провода во 2 и 3 разъемы. При этом зеленый провод крепят обычно ко 2 разъему с плюсом, а красный — к 3 разъему с минусом. Полярность можно проверить с помощью тестера. В конце клеммы затягиваются с помощью отвертки.
В конце необходимо проверить правильность сборки. Для этого используйте вольтметр или мультиметр — он должен показывать 40-60 вольт. Если показатели совпали, то прикрепите устройство к стене и соберите корпус обратно — сборка RJ-11 готова.

Подключение четырехжильной розетки (RJ-12)

Подключение RJ-12 будет осуществляться по аналогичной схеме. Отличаться будет только соединение проводков:

Снимите корпус и определитесь с типом контактов. Если работаете с зажимными контактами, то АТС соединяется с соответствующими проводами внутри корпуса. То есть красный провод соединяется с красным, черный с черным и так далее. В конце затяните контакты затягиваются с помощью винтов, а потом соберите коробку.
Если у Вас клеммы, то работать будет еще проще. Вставьте черный первой в первый разъем, зеленый — во второй, оранжевый — в третий, желтый — в четвертый. После этого затяните клеммы, чтобы обеспечить хороший контакт и соберите коробку.

Подключение телефонного кабеля к розетке

Главная / Установка и подключение / Телефонная розетка схема подключения 2 провода

Подключение телефонного кабеля к розетке: розетка для телефона подключается довольно легко, с этой задачей может справиться любой мужчина. Это гораздо проще, чем подключать обычную розетку электросети, а также более безопасно, ведь данная розетка работает от малого напряжения, что является безопасно для человеческого здоровья. При этом нужно знать, что напряжение повышается до 120 Вольт в случае подачи вызова на данный абонентский номер.

Телефон работает от двух проводов малого сечения. Сам процесс подключения не требует особых знаний и профессиональных навыков, то есть с данной задачей способен справиться практически любой человек.

Все что нужно сделать – это подсоединить контакты к тем самым двум проводам, а если телефон не функционирует – поменять их местами.

В любом помещении есть возможность создать персональную одноабонентскую телефонную сеть. Телефонная розетка в доме может подключаться не один раз, можно устанавливать неопределенное количество раз. Связываются они между собой путем параллельного подключения, то есть от основного источника, одинаковым способом, идет соединения к имеющимся розеткам.

Эта розетка обладает простой схемой, она довольно проста, и разобрать её не составляет особого труда. Все что нужно сделать – это выкрутить болт и поддеть удобным инструментом, отверткой, поддеть специальные защелки в понятно обозначенной части розетки. Такой способ демонтажа применяется к накладной телефонной розетке. Что касается внутренней, то с ней нужно работать так же, как и со стандартной, электрической розеткой.

Если планируется подключение старого стационарного телефона, тогда необходима универсальная розетка. В данном варианте встроен современный соединитель и коннектор старого образца, который содержит четыре тонких контакта и один плоский, так званый пластиковый язычок. Старый вариант розетки подсоединяется просто: нужно подключить оба провода к соответствующим контактам с правой стороны от пластикового язычка, который в этот момент должен находиться внизу. При этом нужно удостовериться в том, что провода в вилке подключены правильно, они должны подключатся зеркально на соответствующие контакты.

В настоящее время существует три вида коннекторов, а исходя из этого и три типа розеток для подключения телефона:

RJ11 – соединитель с двумя контактами, который устанавливается крайне редко (на специализированных станциях).

RJ14 – соединитель с четырьмя проводами и соответствующим количеством контактов. Именно под такой вариант коннектора производится основная часть телефонных розеток. Необходимо подсоединить 2 средних контакта, имеющих цифровые обозначения 2 и 3. Для дополнительной линии, подсоединяются контакты под номером 1 и 4. Розетка накладного типа подсоединяется к 2-ум средним контактам, путем подсоединения к ним зеленого и красного проводов.

RJ25 – соединитель, который плохо себя зарекомендовал на потребительском рынке, и покупать его для самостоятельного подключения не желательно. Данный вид подключается путем соединения красного и зеленного проводов в 3 и 4 контакты соответственно.

Телефонная розетка 2015-09-02

Подключение телефонной розетки: схема, видео, фото

Монтаж коммутации информации с одной стороны может показаться проще, чем электрические линии. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установить и подключить телефонную розетку не так просто, как кажется на первый взгляд. Это связано с большим разнообразием стационарных устройств, которые используются в быту, а также разъемов, через которые осуществляется подключение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности соединителей
Пошаговая инструкция по установке
Схемы подключения

Полезные советы

Разновидности разъемов

Ниже приведены типы разъемов для нового образца:

RJ 9 — один из разъемов, который нужен для подключения трубки к стационарному устройству.
RJ 11 — подключает один телефон, самый распространенный вариант, применяется, как правило, в многоквартирных жилых домах, где одна телефонная линия.
RJ 12 — в жилых домах не популярны, так как имеют контакты с 4-мя проводами, что дает возможность подключения к 2-м телефонам отдельной линии. Для частных домов и квартир в этом нет необходимости, поэтому такая телефонная розетка популярна в офисных помещениях.
RJ 14 – считается универсальным, так как позволяет подключать как к одной линии (линии подключаются к 2 и 3 контактам), так и к нескольким линиям (подключение к 1 и 4 контактам).
RJ 25 – отличается от предыдущего типа тем, что имеет 3 пары рабочих контактов. Установка и подключение такого разъема очень сложны и требуют специальных навыков. Установить его самостоятельно сложно.

Пошаговая инструкция по установке

Итак, как установить и подключить розетку для телефона? В первую очередь нужно проверить наличие схемы подключения устройства. Из инструментов вам понадобится отвертка, электродрель и сама телефонная розетка.

Примечание: в рабочем состоянии, напряжение на линии может повышаться до 120В. Поэтому, чтобы ограничить себя от таких неприятных моментов при установке и подключении телефонной розетки к сети, лучше использовать диэлектрические перчатки.

Прежде чем приступить к установке, необходимо отключить электрическую сеть. Затем с помощью бокорезов или ножа снимите изоляцию с проводников. Делать это нужно осторожно, чтобы не повредить прожилки. Ведь если их повредить, то они легко сломаются. Нужно зачистить кабель на длину 4 см. как снять изоляцию кабеля читайте в нашей статье.

Используйте тестер для определения полярности проводников. Обычно телефонная розетка имеет красный положительный провод и зеленый отрицательный. Но лучше проверить, так как неизвестно как производилась установка и подключение. Если устройства под рукой не оказалось, то подключение производится по имеющемуся плану (схема прилагается к устройству).

Следующим шагом после проверки полярности является подключение жил кабеля, как показано на фото ниже. После этого телефонная розетка закрепляется на стене. После установки необходимо подключиться к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть скрытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо разметить стену, на которой будет установлено устройство. С помощью дырокола сделайте отверстие и зафиксируйте элементы конструкции саморезами. Установка заканчивается монтажом защитного кожуха и испытанием установленного приспособления.

Если дома необходимо установить и подключить розетку для телефона с 2-мя выходами (установка нескольких устройств с разными телефонными номерами), то нужно учитывать один нюанс — установка происходит с большим количеством проводников. Но в целом существенных отличий в работе нет.

Схемы подключения

Метод определения полярности без прибора имеет ряд преимуществ. Проверено не один раз. Вариантов цветовой маркировки проводов много и при установке и подключении устройства есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило, полярность не имеет большого значения. Но некоторые телекоммуникационные устройства могут выходить из строя или работать со сбоями, если это не учитывать. Схема подключения устройства приведена ниже:

Для упрощения монтажа производители маркируют контакты (схема и обозначение должны быть приложены к устройству). Он может быть в виде цифр, которые написаны возле контактов или на схеме. Или провода обозначены определенным цветом.

Как правильно маркировать жилы витой пары при монтаже и подключении розетки указано в таблицах ниже:

4 Ну и последнее, что хотелось бы 2 дать вам несколько полезных советов по подключению собственной телефонной розетки. Итак, при установке учитывайте следующие нюансы:

На сегодняшний день самой популярной является внутренняя розетка для телефона. Так как он способен гармонично вписаться в любой интерьер комнаты и не очень заметен. Но при его установке необходимо учитывать тот факт, что отделка стен может быть повреждена. Да и тратить больше времени.
Покупать продукцию следует у проверенных производителей. К ним относятся компании Legrand и Vico. Ведь они уже положительно зарекомендовали себя на современном рынке.
Если на корпусе купленного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Поэтому для обозначения положительных контактов используйте зеленый, синий и оранжевый цвета в сочетании с белым. Для негативных контактов используйте те же цвета, но без белого.

Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого устройства, то знать эти правила необходимо. Например, черный, оранжевый и зеленый используются для плюса. Для минуса — желтый, синий и красный.

Напоследок рекомендуем посмотреть видео, на котором поднимается вопрос установки розетки для телефона:

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, что предоставленная информация помогла вам выполнить установку самостоятельно!

Будет полезно прочитать:

Как сделать телевизионную антенну
Как подключить домофон
Как маркировать провода при монтаже

Опубликовано: 16.11.2016 Обновлено: 03.10.2017 1 Комментарий

Как подключить телефонную розетку: схема и этапы установки

Несмотря на стремительное падение популярности стационарных телефонов, людей, готовых наотрез от них отказаться, не так много. Согласитесь, бывает, что без традиционного подключения иногда обойтись крайне сложно или даже невозможно.

Для подключения устройства к коммутационной сети необходим слаботочный узел, установкой которого можно заняться лично. Мы подробно расскажем, как подключить телефонную розетку без вызова мастера.

В схемах и способах нет абсолютно ничего сложного, а предложенная нами полезная информация, а также фото и видео помогут разобраться с вопросом.

Содержание статьи:

Особенности конструкции телефонной розетки
Старые и современные стандарты устройства
Схемы подключения и способы подключения
Как подключить телефонную розетку
- Этап №1: Проведение подготовительных работ
- Этап №2: Зачистка концов жил
- Этап №3: Подключение проводов розетки
Выводы и полезное видео по теме

Особенности конструкции телефонной розетки

Конструкции стационарных телефонов изменяются и совершенствуются с каждым годом . А современные устройства значительно превосходят своих предшественников, выделяясь на фоне их высокой надежностью и простотой использования.

Для обеспечения бесперебойной работы устройства необходимы два условия:

Наличие действующей линии связи от АТС.
Возможность электрического подключения стационарного устройства к этой линии.

Единственное, что не меняется в сфере телефонии, так это принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и способах соединения.

Варианты коммутации старых и новых телефонов представлены в фото подборке:

Галерея изображений

Фото

Телефонная розетка необходима для создания прочного, но быстро подключаемого стационарного телефона к стационарным телефонным линиям

Розетка для подключения телефона может быть установлена отдельно или в виде блока силовые и коммутационные розетки

По сей день в домах старой постройки, бюджетных организаций которым более 15-20 лет стоят линии с розетками советского образца. Устаревший тип соединения РТШК-4

Теперь слаботочные сети комплектуются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения установки и подключения розетки внутренняя часть устройства снабжена бирками и цветовыми кодами, помогающими правильно соединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют аналогичную конструкцию и размеры, но комплектуются разными пластиковыми заглушками. Форма и размеры ступенек не позволяют подключить телефон к розетке RJ45

Для подключения двух конструктивно разных моделей телефонов, например, устаревшей проводной и радиомодификации, используются комбинированные варианты с возможностью установки старой вилки и вилки RJ

В комбинированной розетке разъем RJ расположен сбоку , и контактные отверстия для подключения вилки на лицевой стороне

Цель установки розетки для подключения телефона к линии

Блок встроенной розетки с телефонной розеткой

Устаревший тип подключения телефона РТШК-4

Телефонная розетка, совместимая с RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковая вилка для телефонной розетки типа RJ

Гибридная телефонная розетка

Расположение комбинированных розеток

Несмотря на различия в конструкции и подключении методов, любая телефонная розетка традиционно включает в себя три основных элемента:

Корпус — из диэлектрического материала (керамического или пластмассового).
Контакты — подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
Клеммы — адаптеры, необходимые для подключения проводов.

Электрические контактные розетки стационарной розетки утоплены в корпус. Это решение защищает устройство от случайного короткого замыкания.

В продаже есть одно- и многоконнекторные модели. Первые предназначены для подключения одного устройства, вторые позволяют переключать сразу несколько устройств.

Подключение телефона для создания стационарной связи осуществляется через розетку, идущую в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи претерпели ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось полностью без использования розеток.

Для создания замкнутой токовой петли провода просто скручивались между собой, либо соединялись любым другим доступным способом.

В 80-х годах прошлого века линии АТС соединялись двухжильным медным проводом. А для обеспечения быстроразъемного подключения телефона использовались розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «гнездо для подключаемых телефонов четырехконтактного типа».

Корпуса таких устройств снабжены защитным ключом — пластиковым соединением, предотвращающим неправильную установку вилки в розетку

В конструкцию РТШК-4 входят ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая — позволяет подключить дополнительную линию при условии, что оба устройства находятся на одном телефонном номере.

Вместо устаревших моделей стандарта РТШК-4, в результате широкого распространения микропроцессорных технологий, активно использовалось оборудование Registered Jack с маркировкой «RJ». Он соответствует международным стандартам IEC 60884-1 и 60669-1.

Современное унифицированное оборудование слаботочных цепей позволяет подключать к цепи до четырех пар рабочих контактов

Подключение современных моделей стационарных телефонов для использования на бытовом уровне осуществляется через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полость пластикового модуля и обозначаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Для подключения устройств к телефонным линиям линейного типа рекомендуются модели стандарта RJ-11.

В центральной части пластикового модуля, называемого манипулятором, расположены латунные контакты, посредством которых создается электрическая сеть между телефоном и телефонной станцией

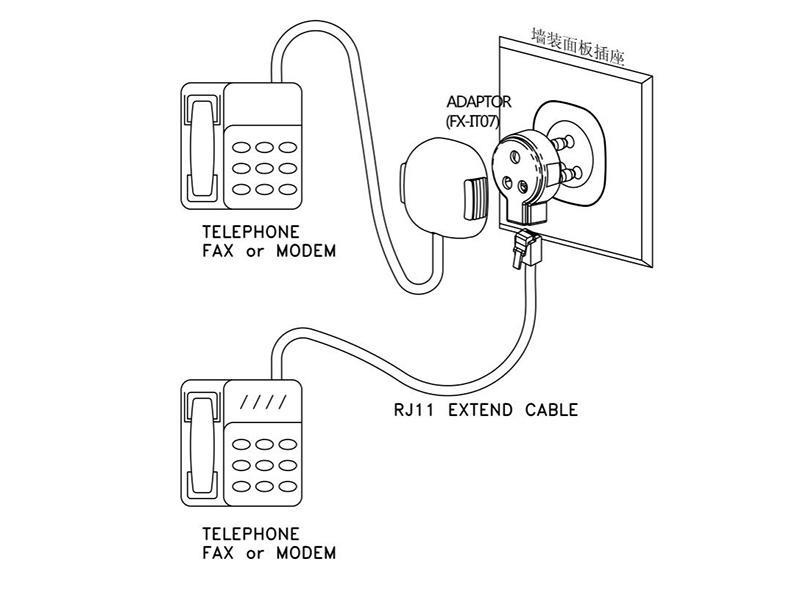

Для подключения двух устройств к отдельным линиям и создания офисных АТС, устройств Используется стандарт RJ-12 и RJ-14. Универсальные четырехпроводные разъемы подходят для большинства моделей телефонного оборудования.

Для подключения сразу нескольких устройств нужно только собрать розетки последовательно в блоки, соблюдая схему: первая линия подключается к контактам №2 и №3, а вторая – к №1 и № 4. Устройства этой серии больше используются для создания мини-АТС для обустройства офисных помещений.

Модель с комбинированным разъемом РТШК-4 и РГ-11 в основном используется при необходимости подключения винтажного эксклюзивного старого телефона с новой телефонной проводкой

Установка адаптера позволяет подключать вилки как старого, так и нового стандарта к линиям, оборудованным с применением современной техники.

Основное отличие устройств RJ-25 — три пары рабочих контактов. По этой причине подключение такого оборудования может выполнить только квалифицированный специалист, хорошо разбирающийся в телефонии и электрике.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи используются только два контакта, расположенных ближе к центру

В факсах, модемах и других сложных устройствах связи также используется стандарт RJ-45. При подключении устройств основное внимание уделяется сочетанию пластиковых клавиш.

Несмотря на конструктивные различия между старым и новым стандартами, вилки приборов имеют схожие разъемы и размеры. Устройство подключается к сети всего через два контакта. Только в современных моделях используются только средние контакты.

Желающим ознакомиться с особенностями подключения поможет фотогалерея:

Галерея изображений

Фото

Внешний вид накладной телефонной розетки

Телефонный патч-корд с разъемом RJ-12

Телефонная розетка внутренняя

Схема подключения розетки с двумя разъемами

Схемы подключения и способы подключения Подключение телефонной розетки намного проще, чем ее электрического аналога. Но процесс, предполагающий работу с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки достаточно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно использовать один из двух способов установки:

открытый — предполагает установку в пути;
закрытый — в котором телефонная линия скрыта внутри стены.

При выборе способа укладки ориентируются на конструкцию стен, условия эксплуатации линии связи и вычурность оформления самого помещения. Накладные розетки выглядят не очень эстетично, зато идеальны по скорости обслуживания: их можно снять с опоры за считанные минуты и оценить целостность контактов.

Открытый способ можно осуществить совсем без крепления на стену, расположив устройство на полу, а ведущий к нему кабель скрыть под плинтусом

Для защиты открытых проводов от механических повреждений используйте декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. В них удобно следить за состоянием провода через одно-двухсторонние защелкивающиеся панели.

Для закрытой прокладки наиболее распространен кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка из полиэтилена, окрашенного в белый цвет.

Телефонная линия также проложена с использованием распределительного кабеля ТРП. Имеет разделительную основу. Жила этого однопарного провода также изготовлена из меди и изолирована полиэтиленом.

Для удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливаются отдельно в стену, а входят в блок розеток

Для оформления мест подключения и уменьшения их заметности для посторонних глаз устройства размещаются за экранами телевизоров и мониторами, а также встраиваются за фасад настенной мебели.

Отдельной строкой выделить розетки, встроенные в плинтус. Главное, выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. В противном случае со временем он начнет отходить от основы, обнажая неэстетичные швы.

Как подключить телефонную розетку

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 вольт. Но даже низкое напряжение все же может создать ток, причиняющий дискомфорт человеку.

В момент совершения звонка по телефонной линии напряжение вообще поднимается до показателя 110-120 Вольт. И он способен причинить сильную боль при контакте. До значения 12 вольт оно снижается только после снятия трубки.

Все работы по подключению существующей телефонной линии с соблюдением техники безопасности рекомендуется проводить в защитных резиновых перчатках.

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии установки электрических розеток. Поскольку на сегодняшний день наиболее распространены устройства со стандартом J-11 и J-12, тонкости подключения телефонной розетки мы рассмотрим на их примере.

Этап №1: Проведение подготовительной работы

Первое, что нужно сделать, это изучить закономерности внутренней коммуникации. Они прилагаются к инструкции к продукту.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно просто подключить провода соответствующей полярности. Главное, чтобы в подходящей к прибору вилке провода выводились в зеркальном отображении контактов розетки.

Если вы по незнанию приобрели и планируете установить стандарт J-25, в конструкции которого предусмотрено 6 контактов, используйте для подключения только 3-й и 4-й контакты.

По стандарту к каждому контакту подключается провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

При планировании использования аппарата старого стандарта стоит побеспокоиться о приобретении универсального выход заранее. Он оснащен четырехконтактным разъемом и коннектором. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Необходимо заранее определить и нанести на карту место и .

Из инструментов для работы необходимо подготовить:

строительный уровень;
поперечный нож;
вольтметр;
отвертка;
кусачки;
графитный карандаш;
защитные перчатки;
Двусторонний скотч;
(при установке новой точки).

При выборе отвертки ориентируются на тип поверхности и размеры шурупов, используемых для крепления. Чтобы свести к минимуму вероятность поражения электрическим током, все манипуляции лучше производить отверткой, ручка которой изолирована.

Определив место установки точки подключения, с помощью строительного уровня отрегулируйте горизонтальное и вертикальное положение

Для подключения розетки скрытого типа необходимо предварительно проделать в стене отверстие для ее установки — . Это можно сделать с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такой работы можно выполнить обычным молотком с зубилом. А вот ручной труд потребует гораздо больше времени и сил. Затем к проделанной яме необходимо прорыть канал для прокладки телефонного кабеля.

Есть определенные нюансы при установке сокета в .

Этап №2: Зачистка концов жил

Перед началом плавки жил необходимо зачистить концы проводов, сняв наружный слой. Достаточно оголить крайние 4 см провода.

При зачистке телефонного кабеля помните, что его очень легко повредить. А сломанные жилы приведут только к сбоям в работе оборудования. Поэтому важно использовать специализированный .

Так как не всегда удается точно выполнить резку с первого раза, опытные мастера рекомендуют при укладке кабеля делать определенный запас по длине кабеля. Лишнюю проволоку можно потом спрятать под крышкой устройства.

Зачистку концов кабеля следует производить очень осторожно, используя поперечный нож, заточенное лезвие или бокорезы.

Задача мастера зачистить концы проводов от оплетки так, чтобы они были целыми и не имели каких-либо дефектов при оголении.

Шаг №3: Подключение проводов розеток

Зачищенные провода с открытыми жилами подключаются к разъемам самой коробки, ориентируясь на обозначения, указанные на передней панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими из плоскости стены на 50-80 мм.

Специалисты рекомендуют проверять полярность контактов при подключении проводов, используя для этого тестер.

Для соблюдения полярности при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом Соблюдайте полярность, существует большой риск того, что телефон время от времени выйдет из строя во время работы.

На этом этапе требуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 вольт.

Вводные жилы кабеля надеваются на хомут и туго затягиваются специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Стыки изоленты заматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя штекерными контактами, используются только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса защелкой и зафиксировать ее винтами. Готовую розетку крепят к стене или полу, «посадив» ее на двусторонний скотч.

При закрытом способе установки, следя за тем, чтобы провода не переплетались в розетке, согласно нанесенной маркировке, внутренний блок монтируется на стену. Придав блоку нужное положение, конструкцию фиксируют распорными винтами и саморезами.

На завершающем этапе осталось только устранить зазоры между розеткой и стеной, замазав ее гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.
