7+ вариантов чертежей печи для бани из металла [+9 ФОТО]

Печь в бане является обязательным атрибутом, поскольку именно она отвечает за нагрев и последующее поддержание температуры. При этом существует целый ряд заводских изделий или конструкций из кирпича, которые максимально отвечают необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных печей для бани из металла, которые дают возможность изготовить небольшое устройство, идеально подходящее для конкретных условий.

Любительское фото простейшей самодельной печи из металла

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

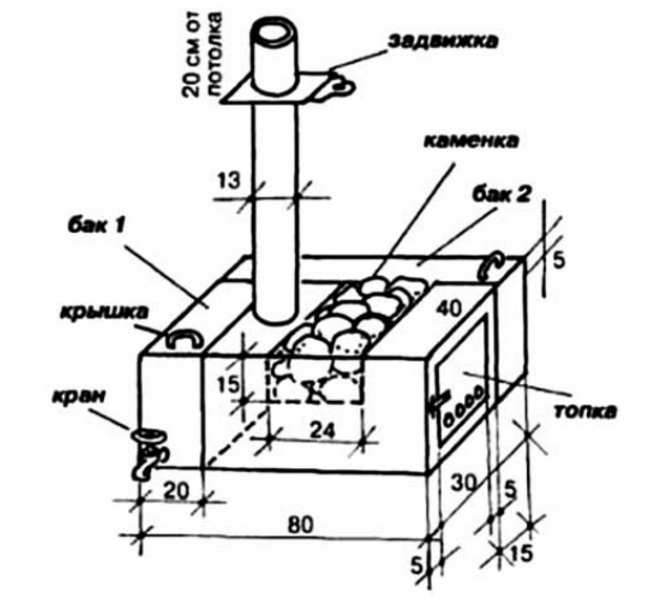

Простейший чертеж банной печи

Топка

Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

Подробный чертеж в правильном оформлении

Каменка и бак с водой

Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
В нее помешают специальные камни для длительного поддержания температуры.
При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать. Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что принцип изготовление печей из металла довольно пост. При этом существует масса различных конструкций, которые имеют свои определенные особенности и характеристики (см.также статью «Чертежи металлической печи для бани своими руками: как соорудить каменку в парной с высоким КПД»).

Отдельное внимание при этом стоит уделить некоторым заводским изделиям, которые представлены в виде дверей, дымоходов и решеток. Они позволят значительно облегчить процесс изготовления, а значит, именно на их базе стоит разрабатывать чертежи.

Добавить в избранное Версия для печати

Поделитесь:

Рейтинг статьи:

Статьи по теме

Все материалы по теме

устройство печи из металла согласно чертежу и полезные советы

Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.

Общие сведения о металлических печах
- Из чего состоит печь
Необходимые материалы и инструменты
Изготовление печи согласно чертежу печки для бани
- Этап 1: Изготовление топки и каменки
- Этап 2: Бак для нагрева
- Этап 3: Дымоход
Как правильно установить печь — советы

Общие сведения о металлических печах

Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.

Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

Из чего состоит печь

Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр — 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
Лист металла толщиной не менее 8 мм.
Стальной прут диаметром 10 мм.
Колосник.
Задвижки и петли зи металла для двери.
Дымоход.
Кран.
Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели.

Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

монтаж топки и каменки;
изготовление бака для нагрева;
сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером — 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером — 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Как правильно установить печь — советы

Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.

Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.

Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше проконсультироваться у профессионалов

, кто, как не они знают принципы работы и установки.
