Печь огниво своими руками чертежи: Ракетная печь огниво своими руками чертеж. Изготовление реактивной печи своими руками. Кладка ракетной печи с лежанкой

Содержание

Тактическое огниво своими руками

Качественное и хорошее тактическое огниво в интернет магазине стоит недёшево, не говоря уже об обычных магазинах – глаза на лоб лезут от их запросов. Ведь по сути, что такое тактическое огниво?

Это ферроцериевый стержень, примерно 5×50 мм. и металлическая колба, обмотанная шнуром, с закручивающейся водонепроницаемой крышкой. Цена такого же, только «голого» ферроцериевого стержня в 20-25 раз ниже.

Какой логикой они там мотивируются – непонятно, но факт остаётся фактом. Такая штука, как тактическое огниво, очень может выручить в пешем походе, и должна быть в рюкзаке каждого любителя активного отдыха. Например, если придут в негодность спички, или зажигалка – огниво всегда будет работать, и с его помощью всегда можно добыть огонь, чтобы обсушиться и приготовить горячую еду. Тактическое огниво бывает разных видов. Одни модели имеют алюминиевую колбу с резьбой и ферроцериевым стержнем внутри.

Другие имеют колбу из нержавеющей стали, с намотанным на неё шнуром определённой длины, который может иногда понадобиться. Есть также и простые, туристические огнива, которые не имеют никакой колбы, а имеют лишь пластмассовый держатель, и есть ещё проще – голый стержень с отверстием для шнурка.

Почему огниво в алюминиевой колбе называется именно «Тактическим», я лично не знаю, хотя есть догадка, что оно входит в снаряжение солдат вооружённых сил какой-нибудь из стран. Некоторые производители тактического вида огнива, делают в комплекте ещё маленькую герметичную капсулу, для трута (пропитанной горючим составом ватки, сухой тонкой стружки или кусочка горелой ткани). Однако я считаю, что это лишнее – если у вас есть хотя бы малейшие навыки добычи огня подобным образом, то найти в лесу трут, чтобы развести костёр с помощью огнива, не составит никаких затруднений. Даже в сырую погоду, а так же зимой. Ну а у кого таких навыков нет, можно собрать отдельный небольшой контейнер с растопкой, который будет крепиться к огниву. Всё, что нам нужно из магазина – это только небольшой ферроцериевый стержень и латунная гильза. Это можно приобрести в любом магазине, торгующим товарами для активных видов отдыха и в магазинах для охотников и рыболовов.

Понадобится

Ферроцериевый стержень 6,5×60 мм. (плюс-минус 1.5мм)
Металлическая трубка, внутренним диаметром под ферроцериевый стержень.
Запчасти от старой люстры. А именно; полые резьбы и гайки к ним. А также можно любые колпачки к ним, имеющие такую же резьбу.
Латунная гильза от охотничьего патрона 32 калибра.
Любой шнур, или не толстую верёвочку, для обмотки корпуса.
Небольшой кусочек хорошей, закалённой стали, для кресала (можно кусок полотна по металлу).
Секундный клей и сода.

Необходимый для работы инструмент:

Наждачный станок.
Напильник.
Ножницы.
Канцелярский нож.

Изготовление огнива

Если у Вас в закромах завалялась старая, ненужная люстра, бра или какой-нибудь светильник, который ещё не успели выбросить, то это обстоятельство очень облегчит работу. У меня такие запчасти от разного рода электроприборов сложены в отдельной коробке, потому я и собрал огниво буквально за 20 минут. Как конструктор.

Единственные части, которые пришлось вырезать на наждачном станке – это стальную полоску для кресала и латунную гильзу для его же держателя. Ну и ещё подравнять некоторые части… Итак, для начала надо подобрать основу; металлическую трубку, в которую влезет ферроцериевый стержень.

Длину трубки надо подбирать из расчёта длины ферроцериевого стержня и длины стального кресала, вместе взятых. Желательно, чтобы трубка имела резьбы на обоих концах, на которые мы накрутим широкие декоративные шайбы с внутренней резьбой.

Закрепляем всё это секундным клеем с содой, а именно; промазываем стыки клеем, и посыпаем содой.

Этого будет достаточно, чтобы они не шевелились и не раскручивались. Основа готова. Теперь займёмся стержнем. Понадобиться сантиметровая трубка с наружной резьбой и гайка к ней.

Накручиваем на резьбу тонкую гайку, ровно посередине, и капаем каплю клея, для фиксации. Получится вот так:

Далее, вставляем в эту трубку, с накрученной гайкой, ферроцериевый стержень, и фиксируем его максимально ровно при помощи клея и соды.

Получается так, что мы можем спрятать огниво в трубку, вкрутив его внутрь, а при необходимости выкрутить, и вкрутить в рукоять другим концом, чтобы использовать.

Теперь декорируем трубку-корпус. Для этого достаточно аккуратно обмотать его красивым шнуром.

Кроме того, помимо декоративной функции, шнур может ещё и сгодится для других целей, например, связать пару перекладин для укрытия. Теперь займёмся кресалом. Для этого вырезаем на наждаке полоску из хорошей, калёной стали, примерно 5×40 мм. Далее берём, ещё один сантиметровый отрезок трубки с наружной резьбой. При помощи клея и соды устанавливаем кресало в эту трубку.

Латунную гильзу размечаем напополам, и режем по отметке.

Кстати, приобрести такую гильзу без боевого капсюля можно безо всякого разрешения, в любом охотничьем магазине. Нижняя часть и будет держателем кресала. Накручиваем на резьбу с кресалом шайбу, которая влезет в гильзу.

Шайбу следует накрутить только на начало резьбы, чтобы часть резьбы у кресала (миллиметра 2-3) была свободна. Фиксируем клеем. Вставляем шайбу с резьбой в гильзу и, опять же, крепим клеем. Вот что получится:

Теперь собираем огниво воедино, вкрутив все части друг в друга.

Для большего удобства можно вклеить в место, где должен быть капсюль, металлическое ушко, для кольца, чтоб цеплять, например, к ключам.

Вот и готово.

Такое огниво выручит, когда придут в негодность спички или зажигалка. Оно никогда не промокнет и не отсыреет, ему нипочём холод и ветер. Всё, что нужно, это снять со ствола берёзы тонкую, как полиэтиленовый пакетик, бересту для растопки, которая свободно висит на стволе – только протяни руку и возьми. Так же, неплохо воспламеняются висящие на ветвях лишайники и мхи. Можно ножом расковырять растущий на берёзе гриб-паразит; он всегда сухой внутри, и очень хорошо тлеет, стоит на него попасть малейшей искре.

Не составит труда и оторвать кусок коры с засохшей, неживой берёзы… Единственное, что в мороз придётся немного дольше высекать искру, чтобы поджечь бересту; примерно полторы-две минуты (это видно на видео), потому как берёзовая кора холодная и немного влажная после дождливой осени. Но, тем не менее, она загорится.

Да, и ещё одно: по желанию, можно к этому огниву подвесить ещё и контейнер для растопки. Как-то давно я спаял из латунной трубки маленькую капсулу с резьбой и уплотнителем, вот она-то мне и пригодилась бы для этой цели, если бы мне это было нужно.

Ну а тем, кому это надо, можно подобрать любую, герметичную маленькую капсулу, в которую влезет клок ваты, пропитанной горючим составом, и прицепить её к огниву.

Смотрите видео

материалы для сборки, рекомендации. Преимущества и недостатки устройства

Использовать ракетную печь «Огниво» можно не только в частном доме или квартире. Такие устройства отлично подходят для обогрева гаража, дачи. Кроме того, благодаря своим компактным размерам и мобильности, очень удобно брать такой агрегат с собой в поход, на рыбалку и т. д. К тому же возможность приготовить что-либо на костре никуда не девается, если использовать ракетную печь.

Что представляет собой устройство?

Тут стоит отметить, что первоначальные разновидности этого оборудования изобрели те люди, которые были озадачены вопросами выживания. По их задумке, ракетная печь «Огниво» должна была соответствовать таким параметрам:

обогрев именно жилищного объекта с высоким КПД;
использование в качестве топлива практически любой материал, способный гореть;
обеспечение возможности добавки топлива без прекращения горения огня;
обеспечение возможности использовать сырой или влажный материал, без его предварительного просушивания;
конструкция должна быть максимально простой, в ней отсутствуют сложные металлические соединения или же неметаллические, но требующие вмешательства промышленных агрегатов для создания;
конструкция должна быть настолько простой, чтобы сделать ракетную печь «Огниво» своими руками мог любой человек, не знакомый с работой электрооборудования и не имеющий квалификации.

Сборка устройства

Для того чтобы изготовить оборудование самостоятельно, понадобятся следующие инструменты и материалы:

Если планируется печь большого объема, то лучше всего поискать бочки от горюче-смазочных материалов объемом 200 л. Диаметр таких приспособлений чаще всего находится в пределах 600 мм. Для ракетной печи «Огниво» среднего объема можно использовать пустой газовый баллон диаметром 300 мм. Эти материалы будут использоваться для внешнего корпуса.
Далее необходимо соорудить огнепровод. Если используется 200 л бочка от ГСМ, то можно использовать стальную круглую трубу с диаметром 135 мм. Также допускается применение профильной трубы 120 х 120 мм. Если используется баллон, то диаметр круглой трубы уменьшается до 70 мм. Можно использовать профильные варианты с размерами 70 и 150 мм.
Вся конструкция будет собираться из жести или листовой стали с толщиной 2-3 мм. Это важно. Меньшая толщина допускается только для дымохода.
Понадобится слой теплоизоляции, который готовится из минерального картона.
Для отопительной ракетной печи «Огниво» понадобится огнеупорный кирпич, шамотный лом и глина с песком.
Последнее — это фурнитура для печи (дверцы и прочее). Самое важное то, что эти элементы должны иметь 100 % герметичность.

Какие правила нужно соблюдать при сборке?

Конечно, конструкция оборудования достаточно простая. Однако и здесь придется соблюдать некоторые правила.

Очень важно соблюсти пропорции при создании приспособления. Это залог эффективной работы печи.
Диаметр трубы для вывода дыма должен быть не меньше, чем диаметр бункера для топлива.
Горизонтальный отсек печи по длине не должен превышать половины расстояния горизонтального расширяющегося участка.
Высота топливного участка должна быть равна длине горизонтального отсека.
Длина дымохода должна быть в 6-10 раз больше, чем высота вторичной камеры сгорания.

Положительные качества

Главное преимущество — это, конечно же, простота сборки. Однако в процессе эксплуатации было обнаружено еще несколько положительных качеств, которые стоит отметить.

Первое и очень важное — это топливо. В качестве этого сырья можно использовать дрова, а также древесину любого качества и состояния. Правда, есть нюансы. Конечно, чтобы растопить влажную древесину, понадобится большая температура горения. Однако и такая возможность есть. А полученной температуры от горения мокрой древесины хватит для того, чтобы кипятить воду, готовить пищу и т. д.

Очень высокий показатель теплоотдачи. Несмотря на то, что конструкция очень простая, если используется бочка ГСМ, то этот коэффициент может достигать 18 кВт. Такой мощности хватит для того, чтобы успешно обогревать помещение в 20 м². Если используется газовый баллон, то при правильно проведенных работах мощность будет составлять 10 кВт.

При хорошей растопке приспособление способно сохранять тепло в течение 12 часов без дополнительной подачи дров.

Отрицательные качества

Естественно, что имеются и минусы у печи.

Ракетная печь «Огниво» имеет несколько моделей. В связи с этим стоит отметить, что не все виды можно использовать для нагрева воды, которая потом пойдет в систему отопления. Это связано с тем, что присоединение дополнительных змеевиков будет нарушать герметичность внутреннего бункера или же снизит его теплоизоляционные качества.

Довольно трудно регулировать температуру печи, так как сделать это можно только уменьшением или увеличением количества дров внутри топки. Поддувало, которое имеется у конструкции, эксплуатируется лишь для первичного розжига.

Еще один из минусов — это длительная растопка. Много времени уходит не только на это, но и прогрев самой конструкции печи. Кроме того, потребуется не один час и на то, чтобы она остыла. Это привело к тому, что использовать «Огниво», к примеру, в банях становится невозможным.

Заключение

Если в будущем возникнет вопрос о том, как сделать своими руками ракетную печь «Огниво», то ответ достаточно прост. Нужно лишь иметь под рукой все необходимые материалы и инструменты.

Отзывы о ракетной печи «Огниво» довольно хорошие. Пользователи подобного агрегата отмечали, что правильно собранное устройство отлично справляется с обогревом небольшой комнаты. Также небольшая и переносная конструкция позволяет успешно использовать ее практически в любых походах. Единственный минус, который выделяют практически все пользователи — это длительная растопка, которая и является основным недостатком печи.

Печь Огниво ракетная отопительная с 1 конфоркой своими руками

Отопительные печи требуются и в домах, и на дачах, и в гаражах, и даже на открытых пространствах. Конечно, на рыбалке или в турпоходе очень романтично петь песни перед горящим пламенем, однако опыт показывает, что готовить на костре неудобно, да и костром палатку не обогреешь.

Ракетная печь Огниво – конструкция, которая позволяет решить эти задачи со всем удобством.

Что это такое?

Изобрели эту модификацию люди, не столько увлекающиеся туризмом, сколько интересующиеся вопросами выживания. По задумке отопительная ракетная печь должна была соответствовать следующим требованиям:

конструкция для обогрева именно жилища и с высоким КПД;
использование любого случайного низкокачественного топлива – веток, влажная щепа, корье;
возможность докладывать топливо, не прекращая отопление;
возможность использовать сырое и влажное топливо без предварительной просушки;
теплоотдача закладки должна обеспечивать не менее 6 часов тепла;
отсутствие в конструкции сложных металлических узлов или таких неметаллических материалов, изготовление которых требует специального промышленного оборудования;
простота устройства такая, чтобы соорудить конструкцию мог любой неквалифицированный работник своими руками без электроинструмента.

Дополнительным удобством является и то, что устройство может выполнять роль не только отопителя, но и варочной поверхности. Последнее особенно оценили туристы.

Чертежи ракетной печи Огниво в точности передают особенности устройства. По внешнему виду конструкция напоминает вертикальную трубу, установленную на бункер не горизонтальный, а под углом в 45 градусов. Стационарный вариант собирается на плоской поверхности – простейшая модификация может быть собрана своими руками из кирпичей без скрепляющего раствора за 5 минут. Мобильная ракетная модификация фиксируется на ножках. Как утверждают отзывы пользователей, такое устройство из серии Помощник или Кормилец можно собрать за 3 минуты.

Принцип работы

И стационарная, и мобильная версия работают по единой схеме. Самый простой чертеж печи Огниво прекрасно демонстрирует эту схему. Несмотря на простоту и даже некоторую примитивность конструкции КПД, что подтверждают отзывы, у нее действительно большое: секрет в дожиге пиролитических газов.

Общая схема такова:

топливо – дрова, щепа, любые сучки, загружают в вертикальный или расположенный под углом бункер. Выгорающие дрова под собственным весом оседают вниз, так что совершать какие-то дополнительные маневры не нужно, а топливо можно догружать в любой момент;
в зону горения воздух попадает через поддувало – это обычный способ для всех моделей Огниво. Воздух должен проходить в некотором избытке, так как он необходим и для первичного сгорания топлива, и для дожига пиролитическихгазов. Такой подход – совмещение поддувала и топливного бункера возможен лишь в мобильной версии устройства Огниво – Пекарь,Помощник;
регулятором, судя по чертежу, выступает само пламя: при сильном разгорании огонь оттесняет прибывающий холодный воздух;

вертикальная труба примерно в 2 раза длиннее, чем требовалось бы по обычным расчетам. При этом верхняя часть теплоизолирована слабее. Таким образом получают разницутемператур по высоте, которая и обеспечивает превосходную тягу;

пиролиз древесного топлива довольно долго происходит в газовой фазе, то есть, газам, которые выделились при сгорании угля, нужно еще время и тепло, чтобы образовать собой смесь, способную сгореть полностью и обеспечить высокий КПД устройства. За счет длины трубы и выбранного для нее материала добиваются полного сгорания пиролизных газов.

Чертежи ракетного устройства тайной не являются и вполне доступны. Даже на официальном сайте производителей предлагаются статьи, в подробностях описывающие, как сделать печь Огниво своими руками. Именно в этом и заключалась идея создания – сделать отопительное устройство из ничего.

Модельный ряд Огниво

Выбор модели зависит от длительности времени готовки – 2 часа или меньше, количества пользователей – на компанию из 4 человек или из 6, от размеров палатки и так далее. Судя по отзывам, выбор обычно, совершается исходя из количества человек, собравшихся в поход или на рыбалку.

Пекарь – наиболее крупные и мощные модели.Здесь готовить можно до 2 часов, но большой бункер позволяет еще и сэкономить на топливе, так как одной загрузки достаточно, чтобы Пекарь работал непрерывно все время готовки. Главное отличие этой модели – короб для запекания: здесь можно одновременно жарить картошку на 1 конфорке и запекать мясо. На фото – Пекарь в действии.

Кормилец – вариант с рассекателем, которые позволяет более тонкие манипуляции с пищей. Поскольку регулируют нагрев, и препятствуют задымлению. Короба для запекания в Кормильце нет, но зато и модель имеет меньший вес и более компактна.

Помощник – лучший походный вариант, поскольку меньше всех в размерах. Несмотря на это КПД отопительной печи вполне достаточно, чтобы обогреть палатку на 4 человек, да и готовить на ней можно на такую компании.

На видео демонстрируется, как собирать печь Огниво своими руками по чертежам.

Мобильная кремневая печь — мастер рисования. Ракетная печь длительного горения своими руками

Реактивная печь сегодня набирает популярность. С каждым днем все больше людей узнают об особенностях этой системы отопления. Эта печь очень энергоэффективна. Вы можете сделать это самостоятельно. Будет ли она из газового баллона , кирпича или других материалов — решать вам.

Как это работает. Материалы для работы

Прежде чем делать Строительство своими руками , вам нужно точно понимать, как это работает. Воздух поступает с кислородом по воздуховоду для дальнейшего сжигания. Тепловая энергия поступает в печь в достаточном количестве. Можно печь. Температура горения

может превышать +1200 градусов .

Конструкция предназначена. В этом режиме ей не требуется никакого специального регулирования подачи воздуха.

Чтобы сделать такую печь своими руками, можно использовать простые подручные материалы. Но все же рекомендуется найти и применяются следующие :

бочка металлическая — 200 литров;
Барабан для печи с лежанкой;
Трубы профильные различного диаметра;
для наружной обработки — смесь на основе соломы и глинистой почвы;
оцинкованный листовой металл.

Как топить эту печь

Все печи длительного горения можно отлично топить, если труба теплая. Струйная печь не является особым исключением. Когда время простоя было довольно долгим, обязательно понадобится предварительный разгон … Для этого можно использовать:

соломку;
бумага;
сухая стружка.

Существует множество версий, объясняющих, почему реактивная плита названа именно так … На одной из них при работе возникает довольно характерный гул. Когда его тонус сильно снижен, ускорение можно считать законченным. Поэтому можно начинать подбрасывать основное топливо. Когда горение только начинается, дверца поддувала должна быть открыта. Ее немного закрыть, когда гул начнет усиливаться.

Строим печь длительного горения для гаража своими руками

Прежде всего давайте посмотрим, как сделать жиклеры для гаража своими руками. Этот вариант самый простой, особенно если следовать чертежам и всем необходимым размерам на них. Для примера возьмем газовый баллон на основе пропана диаметром 300 миллиметров. Загрузочный бункер и топка будут из стальной трубы размером 150 миллиметров 9.0006 .

Читайте также: Изготовление гаражной печи

Отрезаем необходимую длину от трубы, снимаем верхнюю часть с баллона. Берем чертежи и по ним свариваем все детали. Не забудьте залить теплоизоляцию между всеми вертикальными трубами. материал … Песок для этого подойдет.
Данная конструкция сравнительно мало весит и предназначена для обогрева гаража. отлично подойдет … Когда будете ставить всю конструкцию на пол в гараже, к ней нужно будет приварить ножки. В гараже можно сделать печь из реактивного кирпича своими руками.
Построить такую конструкцию немного сложнее. Противопожарные каналы должны быть выполнены из шамотного кирпича. В качестве колпака подойдет бочка.
Будущая конструкция опускается чуть ниже уровня пола. Для этого нужно своими руками выкопать небольшую яму. Уплотните дно и вдоль опалубки, залейте ее. Его толщина должна быть 100 миллиметров .
Когда фундамент затвердеет, можно приступать к кладке. Основой раствора обычно является огнеупорная глина. После того, как вы закончите кладку, вам нужно будет засыпать яму и поставить на огневой канал железную бочку, у которой нет дна. Далее берем утеплитель и набиваем его между кирпичом и бочкой.
5 Рейтинг 5.00
— 5.0 из 5 на основании 12 голосов
Что это за чудо: ракетная печь? Ракетная печь, ракетная печь и даже реактивная печь, как бы она ни называлась, но к ракетам и реактивным двигателям отношения не имеет. Такое название он получил, очевидно, из-за характерного «ракетного» звука, возникающего при сбое режима и избыточного поступления воздуха через поддувал в топку. Во всяком случае, разработчики назвали его именно так: ракетная печь, что можно перевести как ракетная печь.

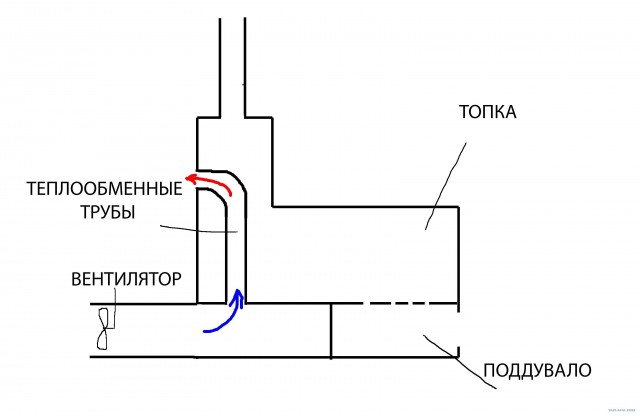

Принцип ракетной печи
Конструкция была впервые разработана в Америке и изначально предназначалась для использования в полевых условиях. Основная идея заключается в получении высокоэффективной печи при максимальной простоте устройства.
Для этого были применены две простые и по существу известные методики. Первый – это более полное разложение газов с их дожиганием за счет относительно длительного удержания в нагретом состоянии. Во-вторых, максимальная рекуперация тепла от сгоревших газов.
Обжиг печи начинается с ее предварительного нагрева. Для этого лучше всего использовать любые горючие материалы: щепу, стружку или бумагу. Топливную вставку рекомендуется сжигать в зольнике.
При этом поджигаются основные дрова. При этом поддувал был полностью открыт.
По мере розжига увеличивается тяга и в топку начинает поступать много воздуха. Появляется характерный рык.
Здесь следует закрыть заслонку вентилятора до появления ровного тихого звука. Если грохот ракеты появится снова, регулировку необходимо повторить.

Топка имеет хорошую теплоизоляцию, поэтому быстро нагревается и начинается пиролиз дров — разложение твердых дров на газ под действием высокой температуры. Часть пиролизных газов разлагается до древесных газов и сгорает. Однако некоторые из них не разлагаются настолько, чтобы гореть. В обычных печах эти полуразложившиеся продукты пиролиза выбрасываются в дымоход в виде дыма и частично оседают в виде сажи. Таким образом, любой дым – это несгоревшие дрова, которые не только увеличивают расходы на отопление, но и забивают дымоход.
Из этого можно сделать вывод, что основная задача печи, служащей для отопления, состоит в максимально полном сгорании топлива, решая две, пусть и второстепенные, но не менее важные задачи. Во-первых, брать от сгоревшего древесного газа как можно больше тепла и, во-вторых, накопив его, как можно дольше распределять по отапливаемому помещению.
Главное преимущество ракетной печи в том, что она отлично решает все эти задачи.
После розжига основных дров топка прогревается практически одновременно с горизонтальным и вертикальным каналами — так называемый тоннель горения — Burn Tunnel. Для этого топочный тоннель или, как его еще называют, жаровую трубу, так же, как и топку, изолируют материалом, обладающим не только теплоизоляционными свойствами, но и низкой теплоемкостью. Температура в жаровой трубе поднимается до 900°С и при нормальных условиях вверху может достигать 1000°С.
При этих условиях газы поступают в верхнюю часть колпака и нагревают верхнюю часть до 400°С. Далее, спускаясь и охлаждаясь до 250° С газы нагревают колпак и его покрытие, выполняющее роль аккумулятора тепла. При этом покрытие выполнено из самана: смеси глины и соломы – недорогой и доступный материал.
После предварительного охлаждения в верхней зоне колпака газ поступает во вторичный зольник. Здесь заканчивается догорание древесных газов и выпадение остатков пироза, которые по каким-то причинам недостаточно разложились для горения. Далее газ относительно медленно движется в горизонтальном дымовом канале, где отдает свое последнее остаточное тепло, нагревая штукатурку кровати, также сделанную из самана.
Основные преимущества и недостатки ракетных печей
Преимущества:
Высокая производительность, позволяющая экономить до 90% древесины по сравнению с обычной металлической печью, по словам их владельцев. Такая экономия достигается за счет дожигания пиролизных газов и сажи.
Некритично для топлива. Подойдут любые древесные дрова, щепа, кора, отходы пиломатериалов. Их влажность также не имеет значения.
Простота и универсальность конструкции. Собрать такую печь из глины, кирпича, камня или изразца может любой желающий.
Не нужно слишком часто подливать дрова. При горении дрова сами движутся вниз и попадают в камеру сгорания.
Удобная кровать. Есть лежаки разные печи, но например возле русской печи она расположена высоко.
Недостатки:
необходимость контроля горения и постоянной ручной регулировки подачи воздуха.
наличие горячей части, из-за которой можно обжечься. Хотя, с другой стороны, его можно использовать для приготовления пищи. Температура вытяжки около 400 °С.
Ракетная печь своими руками. Чертежи
Пластина ракеты имеет теплоизолированную камеру сгорания определенной формы, которая заставляет огонь перемещаться сначала горизонтально, а затем в камеру под углом 90 градусов, что вызывает сильную турбулентность. Попадая в верхнюю часть колпаковой камеры, горячие газы, нагретые до температуры 1000°С, отдают большую часть тепла и уходят вниз, где поступают во вспомогательный зольник, и там, при температуре около 250°С, их окончательный пиролиз происходит совместно с дожиганием пиролизных (древесных) газов. Затем в горизонтальном канале продукты сгорания отдают остаток своего тепла и попадают в дымоход.

Несмотря на простоту и доступность конструкции, для нормальной работы печи в запланированном режиме при ее строительстве необходимо соблюдать размеры и учитывать все рекомендации.
Инженеры и исследователи разработали наилучшее соотношение размеров для обеспечения оптимального выполнения всех процессов. Вот их рекомендации:
Высота колпака H должна быть от 1,5 до 2D.
Глиняное покрытие колпачка должно иметь следующие характеристики: высота = 2/3H, толщина = 1/3D.
Площадь поперечного сечения горизонтальной и вертикальной частей жаровой трубы составляет 5-6 % от площади поперечного сечения колпака (S).
Зазор между верхним краем жаровой трубы и крышкой колпака не менее 7 см.
Длины горизонтального и вертикального участков жаровой трубы должны быть равны. Их площади поперечного сечения также одинаковы.
Нагнетатель должен иметь площадь поперечного сечения 50% от площади жаровой трубы.
Объем зольника рекомендуется не менее 5% от объема колпака.
Толщина саманной изоляционной подушки, которая делается под наружный дымоход, выбирается в пределах от 50 до 70 мм.
Толщина скамейки рекомендуется 0,25D при D=600 мм и 0,5D при D=300 мм.
Высота наружного дымохода не менее 4 метров, площадь поперечного сечения 9-12% площади колокола.
Длина дымового канала в лежанке также рассчитывается от диаметра колпака. При диаметре 60 см (стандартная бочка 200 литров) — длина грядки может быть до 6 метров. Если колпак имеет диаметр 30 см (диаметр газового баллона), то длина кровати не более 4 метров.
Тепловой канал рекомендуется выполнять из трубы прямоугольного сечения, в соотношении сторон 1:2, с плоской укладкой. Это обеспечит более стабильную работу всей духовки.

К сожалению, в нашей стране о ракетной печи почти никто не знает. Между тем такая конструкция в ряде случаев чрезвычайно полезна благодаря практически полному отсутствию копоти при работе и высокой температуре горения.
Сегодня мы поговорим о том, как делается ракетная печь своими руками.
Горячие газы вместо дымохода попадают в специальный колпак, где и догорают (отсюда отсутствие копоти). При этом температура еще больше повышается, а давление, наоборот, снижается. Цикл постоянно повторяется и вскоре печка выходит на режим горения с максимальной тягой (сила последней зависит от конструктивных особенностей и качества монтажа).
Температура в колпаке может достигать 1200ᵒC, в результате чего все отходы сжигаются практически без остатка, а выхлоп состоит в основном из углекислого газа и водяного пара.
Внимание! Благодаря этому дымоход можно проложить под полом или через какую-либо отопительную конструкцию (кушетки, например, или скамейку). Кроме того, вытяжной колпак можно использовать для нагрева воды, приготовления пищи, сушки фруктов и т. д.
Преимущества включают в себя:
высокая эффективность;
без копоти;
высокая температура;
возможность использования в качестве топлива шишек, влажных веток, сухих стеблей растений — почти все сгорает при температуре 1200ᵒ;
низкий расход топлива — примерно в четыре раза ниже, чем у стандартной конструкции.
Типы ракетных печей
Существует несколько типов ракетных (или реактивных, как их еще называют) печей.
Переносные конструкции из жестяной тары (банки из-под краски, ведра и т.п.). Отличные помощники на стройке или в походе, которых можно смастерить всего за несколько часов.
Печи из огнеупорного кирпича и металлических бочек для нагрева теплоемких масс. Их отличает горизонтальный дымоход, установленный под землей, и внешний стояк для обеспечения тяги.
Полностью кирпичные конструкции используются для воздушного обогрева пола. Состоят из нескольких дымоходов сразу.
Внимание! Из-за сложности третьего варианта в этой статье будут рассмотрены только первые два.
В этом случае работа традиционно начинается с подготовки всего необходимого.
Этап 1. Материалы и оборудование
Для строительства потребуются:

Этап 2. Подготовка
Этап 1. В полу вырывается котлован (по возможности) глубиной около 30 -50 см. Это необходимо для того, чтобы уровень горизонтального дымохода не слишком поднимался.
Шаг 2. Стальная бочка будет служить крышкой духовки. Сначала ствол обжигают и очищают от копоти металлической щеткой, после чего окрашивают огнеупорной краской.
Внимание! Краска наносится только после установки выходного фланца дымохода.
Этап 3. Фундамент
Этап 1. Готовится опалубка для будущего фундамента.
Шаг 2. В месте, где будет топка, несколько кирпичей углубляются в землю.
Этап 3. На дно укладывается стальная арматура.
Этап 4. Кирпичи укладывают вокруг нижней точки топочной камеры.
Этап 5. Основание заливают бетонным раствором.
Этап 4. Кладка
После высыхания раствора можно приступать к кладке ракетной печи.
Внимание! Для этого используйте только огнеупорную глину.
Шаг 1. На первом ярусе кладка поднимается вверх, оставляя только проем для камеры сгорания.
Этап 2. На втором уровне формируется нижний топочный канал.
Шаг 3. На третьем канал перекрывается кладкой таким образом, чтобы было два отверстия — для камеры сгорания и вертикального канала.
Внимание! После укладки кирпичей их можно не обрезать – их все равно придется прятать саманом и керамзитом.
Этап 4. Подготовка к укладке вертикального швеллера. Помимо самой бочки для этого потребуется старый водонагреватель примерно на 150 литров.
В ствол встроен фланец для подключения дымохода. Сюда же целесообразно установить тройник для прочистки дымохода.
Шаг 5. Возвышающаяся часть конструкции укладывается «сапожным» способом. Внутреннее сечение этой детали должно быть примерно 18 см.
Шаг 6. На восходящую часть кладут кусок горячей воды, а пустоты между стенками заполняют перлитом. Верхняя часть перлита заделана шамотной глиной.
Шаг 7. Основание печи засыпается мешками с песком, основание кожуха обмазывается глиной. Пустоты между мешками и корпусом заполняются керамзитом, после чего той же глиной отделывается основание.
Шаг 8. Подсоединяется дымоход, на восходящую часть надевается перевернутая стальная бочка.
Шаг 9. Проводится пробный пуск печи, после чего бочка окрашивается огнеупорной краской.
Этап 5.
Футеровка дымохода
Этап 1. Дымоход обкладывается мешками с песком и засыпается керамзитом.
Шаг 2. Конструкции придается соответствующая форма с помощью шамотной глины.
Внимание! При работе ракетная печь нуждается в большом количестве кислорода, поэтому воздуховод рекомендуется проводить с улицы.
Осталось только старый мангал установить в горловину топки и закрыть крышкой. Швы заполнены глиной. Вот и все, печь-ракета из кирпича готова к использованию.
в этом конструкции, как в одном из описанных выше. направить тепловую энергию в нужное место.
Этап 1. Подготовить все необходимое
Для подготовки переносной ракетной печи вам потребуется:
Этап 2. Сборка конструкции
Этап 1. Крышка для конструкции делается из ведра меньшего размера. Для этого в нем проделывается отверстие для дымохода (крышка при этом не снимается). При этом «лепестки» лучше загнуть внутрь – так труба будет надежнее зафиксирована.
Нижняя половина ковша срезана болгаркой.
Шаг 2. На дне другой емкости прорезается отверстие для подсоединения топки. Жесть разрезается ножницами на «лепестки» и загибается внутрь.
Шаг 3. Прямоток собирается из трубы и пары уголков. Затем труба вставляется в ведро и соединяется там с лепестками стальным хомутом. Все, прямоток ракетной печи готов.
Этап 4. Пространство между прямотоком и стенками ковша засыпается мелким щебнем. Последний будет выполнять в конструкции сразу две функции – теплоизоляционную и теплоаккумулирующую.
Шаг 5. Второе ведро (крышка) ставится на струйную печь.
Шаг 6. Из стальной проволоки сгибается варочная панель.
Внимание! Вместо конфорки можно установить три кирпича.
Шаг 7. Осталось только покрасить конструкцию термостойкой краской (лучше серой или черной). Для плавления будет использоваться прямоточная выпускная труба.
Правила эксплуатации ракетных печей
Ракетные печи, как и другие конструкции длительного горения, необходимо запускать на теплую трубу. И если для второго варианта печи это не столь важно, то для первого холодный дымоход приведет лишь к лишнему сгоранию топлива. По этой причине конструкция нуждается в предварительном подогреве — обогрев опилками, бумагой и т.п.
Также стоит отметить, что струйная топка не способна к саморегулировке, поэтому сначала поддувал открывается полностью, и закрывается только после конструкция начинает сильно гудеть. В дальнейшем доступ кислорода постепенно снижается.
О ракетной печи в бане
Реактивная дровяная печь с лежаком
Многих наверняка интересовал вопрос — можно ли использовать реактивную печь в бане? Казалось бы, возможно, ведь оборудовать обогреватель на покрышке достаточно просто.
На самом деле для бани такой дизайн не подходит. Для легкого пара сначала нужно прогреть стены, а уж потом, через некоторое время, воздух. Для последнего печь должна быть очагом конвекции и теплового излучения (ИК). Вот в чем проблема — в топке ракеты четко распределена конвекция, а конструкция вообще не предусматривает потерь на тепловое излучение.
выводы
Как бы то ни было, сегодня в изготовлении ракетных печей больше интуиции, чем реальных точных расчетов, поэтому это практически безграничное поле для творчества.
Также предлагаем вам ознакомиться с видео инструкцией по изготовлению ракетной печи.
Видео — Струйная печь своими руками
Это устройство, несмотря на наши смелые космические достижения, до сих пор мало известно в нашей стране. И уж наверняка лишь немногие интересуются, как сделать ракетную печь своими руками, потому что не понимают принципа ее работы.
Это относительно новое слово в бытовом отоплении, пришедшее из Германии. Залог невиданной популярности на родине — простая дешевая конструкция вкупе с высоким КПД и малейшим отсутствием следов нагара. Учитывая, что изготовить оборудование самостоятельно несложно, мы расскажем, как это сделать, дадим чертежи, рекомендации специалистов, видео и фото.
Принцип работы
Как ни странно, но само название «ракетная печь» не имеет никакого отношения ни к космосу, ни к собственно ракетам. Единственная аналогия, которая может отдаленно напомнить об этом, — струя пламени, поднимающаяся вверх в передвижных установках.
Конструктивной особенностью печи является наличие колпака, куда поступают дымовые газы и где происходит дожигание шлама. Под капотом температура уже в течение первых 2 часов поднимается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп образуется только в виде пара и нагара. В этом случае газы свободно циркулируют по каналам без принудительной тяги, которую обычно создает дымоход.
Такая конструкция позволяет использовать печь не только для обогрева помещения, но и для подогрева пищи или воды (на колпаке). Если провести дымоход через определенный участок комнаты, вплоть до лежака, он тоже будет нагреваться.
Среди основных достоинств ракетных печей можно отметить следующие:
высокий КПД — 85%;
очень быстрый обогрев помещения — 50 кв.м. через 45-60 минут;
отсутствие нагара и, как следствие, нагара – при температуре выше 1000 градусов все выгорает без следа;
возможность использования любого твердого топлива;
минимальный расход — при той же температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.
Простейшие ракетные работы по формуле прямого сгорания — это мобильные конструкции, которые легко собираются в полевых условиях буквально из подручных материалов, а также легко демонтируются.
Простейшая конструкция из бочки или газового баллона
Если речь идет только о первых ступенях самодельной ракетной печи (см. видео), то знакомство все же стоит начать с самой простой конструкции. Походная печь представлена в виде гнутого отрезка трубы, где объединены топливная камера и зольник.
Для топлива к днищу приваривается стальная пластина, на дне которой прорезается отверстие для забора воздуха.
Для изготовления может быть использована любая прямая цилиндрическая емкость — на чертеже ракетной печи показано, как происходит процесс прямого горения.
Видео 1 Простая конструкция переносной ракетной печи для приготовления пищи
Ракетная кирпичная печь за 20 минут
Если у вас есть 20-30 кирпичей под рукой, простую ракетную печь можно сделать своими руками всего за несколько минут. Кроме того, для кладки не нужны клеи.
Выложите из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуду размещают на вытяжке таким образом, чтобы не препятствовать движению выделяемых газов.
Кирпичная печь ракетного типа своими руками:
Чтобы это работало хорошо, нужна теплая труба. Этот термин у печников означает предварительную прогонку щепок и бумаги, чтобы труба нагрелась. В холодной трубе будет застой газа, что затруднит нагрев. А если труба теплая, то при розжиге дров в канале появляется мощная тяга.
Для справки. В приведенных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. Каждый раз приходится перемещать дрова в топку, когда они прогорят, и только потом добавлять. Стационарные ракетные топки, работающие на угле или длительном горении, предусматривают вертикальную засыпку, что значительно упрощает эксплуатацию.
Ракетная печь длительного горения
Фото 6 Строительство стационарной ракетной печи
Схема ракетной печи своими руками
Для того чтобы сделать такой агрегат своими руками, необходимо определиться с размерами и конструктивные элементы.
Как работает ракета:
Как видно из чертежа, за основу взят диаметр колпачка (D), который закрывает верх трубы, и ее сечение (S).
На основании этих показателей рассчитываются размеры ракетной печи:
высота барабана равна 2 его диаметрам;
высота глиняного покрытия — 2/3 высоты;
толщина покрытия — 1/3 диаметра;
площадь поперечного сечения трубы — 7% ее поперечного сечения;
площадь поддувала — 1/2 сечения трубы;
жаровая труба должна быть одинаковой по горизонтали и вертикали;
объем зольника — 4-6% от высоты барабана;
площадь поперечного сечения наружного дымохода — двойное сечение трубы.
толщина теплоизоляционного слоя (глинобитной подушки) под наружным дымоходом 60 мм;
толщина покрытия станины 1/4 диаметра барабана;
высота наружной трубы — 4000 мм;
длина дымохода напрямую зависит от диаметра барабана. Если для его изготовления была взята металлическая емкость диаметром 50-60 см и объемом 200 литров, то длина газохода будет не менее 6 метров. Если диаметр вдвое меньше, то лежанку следует делать до 4 метров.
Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верха трубы. Это необходимо для изоляции жаровни от стенок печи во избежание перегрева стенок. Для облицовки можно использовать шамотный кирпич.
Фото примеров оригинального исполнения
Примечательно, что в защите нуждаются не только стены, но и сама облицовка. В целях защиты от горючих газов можно создать металлическую обшивку и заполнить ее речным песком. Для этой цели можно использовать любой доступный металлический предмет – бочку, ведро, оцинковку.
Песок насыпают в ведро послойно, при этом каждый обильно поливают водой для должного уплотнения. Когда ограждение будет заполнено песком доверху, оставьте его на 7-10 дней для высыхания.
Облицовка мангала делается намного быстрее – на глиняный раствор укладывается шамотный кирпич, а пространство между последним и стеной также придется засыпать песком слой за слоем – с водой и временем для просушки.
Схема облицовки труб
Все дальнейшие работы по установке ракетной печи ракетного типа продолжаются только после высыхания не только футеровки, но и глиняной защиты, которая наносится поверх верхнего среза.
Прежде чем делать стационарную конструкцию, потренируйтесь на передвижной модели. После первого опыта станет понятно, даже если вы не читали книг по ракетным печам.
Недостатки нагревателя
Часто этот прибор используется для подогрева еды или воды — действительно, огромное количество тепла, горячая шляпа, почему бы не использовать эту идею? Однако подключение водяного контура для обогрева всего дома, а не помещения, невозможно. Конструкция настолько проста, что любое вмешательство, включая катушку, нарушит ход работы.
Удивительно, но такой легкий мобильный отопительный прибор совершенно не подходит ни для бани, ни для гаража. Даже при своем высоком КПД маршевый агрегат не будет нагревать воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым пламенем.
В этой статье мы приведем пример маршевой установки, не требующей ни кладки, ни отделочных материалов.
Необходимые материалы:
2 ведра;
труба из нержавеющей стали
;
песок речной или щебень для подкладки.
Шаг 1. Вырежьте отверстие в боковой стенке одного из ведер по диаметру трубы на высоте 5 см от дна. Высоты должно быть достаточно, чтобы наполнить ведро щебнем или песком.
Шаг 2. Разделите трубу на 2 части — короткий загрузочный участок и блинный колено-дымоход.
Шаг 2. Вставьте трубу в отверстие в ведре.
Шаг 4. Вырезать по аналогии с п.1 отверстие в ковше, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставьте трубу.
Шаг 5. Насыпать в ведро песок или гравий, который будет выполнять роль теплоаккумулятора для жаровой трубы.
Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.
Ракетная печь из газового баллона
Это усложненный и улучшенный вариант, для изготовления которого вам понадобится уже бывший в употреблении газовый баллон и прямоугольная труба 4 мм.
Схема остается точно такой же за тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как в случае с подвижными образцами.
Если есть необходимость приготовить пищу или разогреть ее, верхняя часть цилиндра с краном отрезается, а сверху приваривается плоская пластина.
Видео 2 Ракетная печь своими руками
Практичным отопительным прибором, не уступающим по своим функциональным возможностям традиционной буржуйке, является ракетная печь. Его востребованность заключается в высокой эффективности, экономичности, доступности конструкции и простоте изготовления. Собрать такой агрегат в домашних условиях под силу даже начинающим мастерам.

Что такое ракетная печь?
Свое оригинальное название струйная печь получила благодаря особой конструкции корпуса – традиционная форма устройства выполнена из отрезков металлических труб, соединенных сварным швом. Внешне он напоминает ракетницу. Упрощенную модель печи можно собрать за считанные часы.
Реактивный нагреватель становится в результате особенностей процесса горения топливного материала, когда в определенный момент работы при большой подаче воздушной массы в топливную камеру топка начинает создавать мощный гул и вибрацию .
Важно! Режим горения ракетной топки характеризуется нерациональным расходом топлива при его сжигании. Экономичный режим отопления обеспечивает тихую работу отопительного агрегата.
Принцип работы
Несмотря на то, что ракетная печь достаточно проста, принцип ее работы основан на следующих процессах:
Естественная циркуляция нагретых газов и воздуха внутри каналов. Это означает, что устройство не требует дополнительного обдува, а внутреннюю тягу создает дымоходная система. Чем выше дымоход, тем сильнее тяга.
Дожигание неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое повышение КПД устройства и экономичный расход топливного материала при сгорании.
Сам процесс розжига печи осуществляется следующим образом:
Дрова укладываются в топливный отсек и производится розжиг.
Далее устанавливается стандартный режим работы печи, при котором вертикальная часть конструкции – дымоход – прогревается полностью.
Достаточный прогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в его верхней части.
Увеличивается естественная тяга, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса сгорания.
Для обеспечения полного сгорания топливного материала конструкция топки должна быть оборудована специальной зоной дожигания пиролизных газов.
Простой вариант печи-ракеты из профильной трубы предназначен для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.
Достоинства и недостатки
Ракетная печь длительного горения приобрела особую популярность и спрос благодаря своим положительным характеристикам:
Доступная конструкция и простота сборки. Самый простой вариант печи можно сделать в домашних условиях из доступных материалов через несколько часов.
Эффективный теплообмен с использованием различных видов древесного топлива — дрова, щепа, ветки, кора и стружка.
Широкий функционал. Прибор можно использовать для обогрева помещений, приготовления пищи и нагрева воды.
Полное сжигание топлива с возможностью дожигания пиролизных газов. Это повышает эффективность и позволяет избежать отравления угарным газом.
Возможность дозаправки топливом без остановки рабочего процесса.
Нет необходимости создавать принудительную тягу в дымоходной системе. Высокий уровень саморегуляции режимов работы устройства.
Эргономичная печь может быть установлена в любом помещении, а легкие конструкции не требуют дополнительного устройства усиленного фундамента.
Несмотря на существенные преимущества, такой агрегат не лишен некоторых недостатков:
Отсутствие автоматизации печного процесса. Самодельные печи требуют постоянного контроля человека за закладкой топливного материала.
Велика вероятность обжечься при значительном нагреве металлической конструкции.
Устройство не предназначено для обогрева больших жилых домов и стационарных банных комплексов.
Конструкция печи предусматривает использование хорошо просушенного топлива, так как избыток влаги может привести к возникновению обратной тяги в дымоходе.
Неэстетичный внешний вид готового устройства.
Конструкция
Печка ракетного типа представлена достаточно простой конструкцией, которая изготавливается из труб необходимого диаметра.
Топливная камера представляет собой горизонтальный участок трубы, в который загружается топливо. В некоторых случаях печь может иметь вариант вертикальной загрузки. При этом устройство состоит из трех конструктивных элементов – двух вертикальных труб разной высоты, насаженных на горизонтальную трубу. Короткий отрезок трубы – топливный отсек, длинный – дымоход.
Для обеспечения повышения КПД ракетные топки могут иметь дополнительные конструктивные элементы:
Топливный отсек (вертикальное или горизонтальное положение) — для загрузки топлива.
Дожигатель (горизонтальный) — для сжигания топлива и накопления тепловой энергии.
Отсек нагнетательный — для дожигания пиролизных газов, образующихся при сгорании топлива.
Внешний кожух печи предназначен для теплоизоляции конструкции.
Лежак — платформа для отдыха в лежачем или сидячем положении.
Дымоход — для отвода продуктов сгорания топлива и создания естественной тяги.
Варочная поверхность представляет собой горизонтальную поверхность для приготовления пищи или подогрева воды.
Изготовление своими руками
Самодельная печь из газового баллона — доступный вариант дровяной печи, которая предназначена для эффективного обогрева помещения и экономного расхода топлива.
Для изготовления печи в домашних условиях вам потребуется:
Пустой корпус баллона — 2 шт.
Металлическая труба для создания вертикального дымохода (диаметр — 12 см).
Профильная труба для изготовления топки и загрузочной камеры (длина 100 см, сечение — 12×12 см).
Отрезки металлических труб: короткие на 80 см (диаметр — 15 см) и длинные на 150 см (диаметр — 12 см).
Стальной лист (толщина 3 мм).
Металлические стержни.
Материал теплоизоляционный (перлит).
Сварочное оборудование.
Болгарский.
Средства индивидуальной защиты — очки и перчатки.
Для обеспечения правильной сборки печи рекомендуется подготовить рабочий чертеж с указанием точных размеров всех конструктивных элементов устройства.
Пошаговая инструкция изготовления печи-ракеты:
Из профильной трубы вырезаются три отрезка — два из них по 30 см и один для лежака на 35 см. Из заготовки для лежака болгаркой делают прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
Одна 30-сантиметровая заготовка разрезается вдоль и приваривается к топливному отсеку для создания прохода воздуха.
Топливный отсек приварен к трубе методом горячей сварки.
Решетка изготовлена из арматуры, дверок топливной камеры и зольника.
Далее изготавливается вторичная камера для дожигания пиролизных газов.
В нижней части цилиндра сделано отверстие для топливного отсека. Снаружи цилиндр крепится коленом под трубу диаметром 12 см для дымохода.
В нижней части трубы вырезается отверстие для прочистки дымохода.
Отрезок трубы диаметром 15 см укладывается поверх трубы и приваривается к цилиндру сваркой.
Свободное пространство между двумя трубами заполнено изоляцией, края закрыты сварным швом.
У второго баллона отрезается днище и заваривается отверстие под клапан. Он будет использоваться для дожигания пиролизных газов.
Оба цилиндра крепятся друг к другу в специальном пазу с помощью двух приваренных колец так, чтобы обеспечить герметичность готовой конструкции. Паз уплотняется асбестовым шнуром.
Важно! Прежде чем приступить к топке самодельной ракетной печи, необходимо тщательно проверить качество стыков и герметичность конструкции. Воздушные массы не должны бесконтрольно проникать в работающий блок.
Как правильно потопить ракету?
Для получения максимального нагревательного эффекта печь ракетного типа перед основной загрузкой топливного материала необходимо тщательно прогреть. Для этого используют горючие материалы: бумагу, щепу, сухую стружку, опилки, картон, тростник или солому, которые помещают в открытый отсек поддувала.
Прогрев системы приведет к появлению характерного звука — тихого или громкого гула. Далее основное топливо загружается в нагретое устройство для получения необходимого количества тепловой энергии.
Сам процесс горения осуществляется по следующей схеме:
Открытие дверцы поддувала.
Укладка топливного материала для поддержания оптимальной температуры горения.
При появлении гула в топке поддувал закрывается до момента полного перехода на бесшумный режим работы.
Важно! Если закрытая воздушная заслонка привела к снижению интенсивности пламени, ее необходимо открыть, чтобы увеличить тягу и усилить процесс горения.
Ракетные печи других типов
На основе базовой конструкции ракетной печи созданы другие варианты отопительных приборов с более высоким КПД, которые предназначены для наружного применения и эксплуатации внутри помещений в качестве источника отопления и горячего водоснабжения .
Плита-буржуйка
Прибор предназначен для приготовления пищи и зимней консервации, оснащен удлиненной варочной панелью, рассчитанной на несколько емкостей.
Отличительной особенностью ракетной печи является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности. В этом случае горячий воздух из печи быстро нагревает поверхность, а чтобы печь оставалась горячей как можно дольше, внутри горизонтального канала скапливаются топливные газы. Остальная часть газовой смеси выводится в вертикальный дымоход, соединенный под углом с варочной панелью.
Для удобства использования печь оснащена устойчивыми опорами, поэтому ее можно легко использовать на любой поверхности, как в помещении, так и на улице.
Печь с водяным контуром
Аналогичный агрегат оснащен теплообменником, который подключается к системе отопления: радиаторам, трубам и баку для воды. Он предназначен для создания полноценной автономной системы отопления небольшого сада или загородного дома.
Конструктивно печь состоит из следующих функциональных элементов:
Вертикальный топливный отсек и кирпичный пожарный короб выложены на прочном бетонном основании. В нижней части конструкции находится зольник с дверцей для удаления золы.
Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный наружным металлическим кожухом.
Блок теплообменный с водяным контуром, смонтированный на металлическом корпусе.
Отличительной особенностью печи является создание водяной рубашки, когда по трубам вместо воздуха циркулирует жидкий теплоноситель, что обеспечивает эффективный обогрев помещения.
Печь с лежанкой
Еще один вариант использования реактивной печи в быту, это обустройство удобной конструкции со специальной площадкой для отдыха в сидячем или лежачем положении. Кушетка может иметь разную форму исполнения – топчан, широкая кровать, компактный диван, скамья.
Для изготовления кровати применяют кирпич, бутовый камень, глиняную массу с опилками. Высокая теплоемкость материалов способствует длительному накоплению тепловой энергии, благодаря чему такую печь рекомендуется устанавливать в жилых комнатах.
По виду материала изготовления конструкции ракетные печи бывают:
Глиняно-кирпичный . Хорошая теплоемкость кирпича и шамотной глины способствует тому, что такие конструкции хорошо аккумулируют и отдают тепло в комната. Температурный режим горения топлива в таких печах может достигать 1000 градусов. Глиняно-кирпичные заполнители требуют минимального обслуживания, заключающегося в периодическом обмазывании корпуса глиной и устранении трещин.
Металлик. Изготавливаются такие устройства из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Доступность материалов позволяет изготовить надежный и эффективный отопительный агрегат. Наиболее популярны мобильные металлические печи – «Робинзон», «Огниво» или «Тайга». Они имеют компактные размеры, могут быть установлены в любом доступном месте и просты в использовании.
Из подручных материалов. Упрощенные конструкции ракетных печей можно изготовить из самых дешевых и доступных материалов: консервных банок, стальных ведер, другой тары. Маломощные печи можно использовать для быстрого нагрева воды в полевых условиях.
Мобильная печь — практичный и дешевый вариант для походов и отдыха на природе, который рассчитан на экономный расход топлива и удобство эксплуатации в любых климатических условиях.
Стационарная печь – эффективный и безопасный вариант для обогрева небольших помещений, организации горячего водоснабжения и приготовления пищи.
При всех своих достоинствах самодельная конструкция реактивной печи не подходит в качестве полноценного источника тепла для отопления жилого дома. Но вполне допустимо использовать технические возможности устройства для решения повседневных задач.
Как разжечь огонь: сделать угольную ткань
в: Избранное, На открытом воздухе/Выживание, Навыки
Бретт и Кейт Маккей • 10 февраля 2015 г. • Последнее обновление: 25 сентября 2021 г. Все, что вам нужно, это кремень, трут и старое доброе трение. Это метод разведения огня, который существует уже тысячи лет. Но искры — крошечные, хрупкие вещи, поэтому, если вы хотите превратить их в ревущее пламя, вы должны действовать обдуманно. Направление искры на кучу растопки мало что даст; даже если положить его в кучу небольшого тонкого трута, он может не загореться, особенно если он влажный. Таким образом, лучше всего поймать свою искру в чем-то медленно горящем, но легко воспламеняющемся, что может затем зажечь ваш трут, который затем может зажечь вашу растопку, которая, в свою очередь, может поджечь ваши большие бревна. Переход от искры к огню — это работа поэтапно.
Что лучше всего сделать для успешного начала первого шага в этом процессе? Чёрная ткань. Сегодня мы расскажем вам, что это такое и простой способ сделать запас самостоятельно.
Что такое угольная ткань?
Обугленная ткань веками использовалась для разведения огня, и не зря — она легкая, компактная, простая в изготовлении и очень эффективна для воспламенения трута.
Обугленная ткань создается в процессе пиролиза, который, по словам Википедии, представляет собой «термохимическое разложение органического материала при повышенной температуре в отсутствие кислорода». По сути, угольная ткань создается путем сжигания органического материала таким образом, что выделяет его газы, но не сжигает его полностью.
Полученное вещество имеет низкую температуру воспламенения — всего одна искра или точка тепла могут воспламенить его. Что можно использовать в качестве источника этого тепла? Пустая зажигалка, кремень и сталь, огненная сталь, линза и даже презерватив могут помочь (см. эту статью, чтобы узнать больше о способах разведения огня без спичек). После того, как обугленная ткань воспламенится, она воспламенит ваш трут легче, чем если бы вы использовали исходную искру/источник тепла непосредственно к нему. Обугленная ткань тлеет дольше, чем спичка, что делает ее более выгодной для разжигания слегка влажного трута, и хотя спички могут выйти из строя в ветреный день, сильный ветер может действительно помочь зажечь зажженный искрой кусок обугленной ткани.
Обугленная ткань может спасти жизнь в ситуациях выживания и стать отличным дополнением к туристическим принадлежностям или сумке для защиты от насекомых. И помимо преимуществ разведения огня, приготовление некоторых из них на самом деле является довольно забавным маленьким научным экспериментом!
Как сделать обугленную ткань
Необходимые материалы:
Герметичная консервная банка . Пустая чистая банка из-под крема для обуви, жестяная банка Altoids, металлическая банка из-под лейкопластыря (они все еще производят такие?) и т. д. Чтобы сделать большую партию обугленной ткани, вы можете использовать банку из-под кофе, запечатанную сверху фольгой.
100% хлопок . Старая футболка, джинсы, носовой платок, холст и т. д. Ткани, содержащие искусственные волокна, не станут горючим материалом, поэтому убедитесь, что это 100% хлопок. Другие органические материалы, такие как мешковина, тоже могут подойти.
Ножницы
Гвоздь или другой инструмент для прокола
Шаг 1: Для обеспечения полного и равномерного обугливания нарежьте хлопчатобумажный материал на полоски/кусочки, которые можно поместить в банку, не скручивая и не сгибая их. .
Шаг 2: Сделайте небольшое отверстие в верхней части банки с помощью гвоздя или другого инструмента. Отверстие позволит дыму / газам выйти из банки. Вы не хотите, чтобы отверстие было слишком большим, так как это приведет к попаданию кислорода в банку, в результате чего ткань сгорит.
Шаг 3: Закройте контейнер и поставьте его на небольшой огонь или на подушку с углями. Дым должен выходить из отверстия в банке. Если вокруг него появится пламя, ничего страшного. Посмотрите на банку и, как только она перестанет дымиться, переверните ее. Он снова начнет дымить. Как только этот дым прекратится, снимите банку с огня.
Шаг 4: Осмотрите обугленную ткань. Он должен был почернеть, но не стать пепельным, и быть полужестким, но не ломким.
Шаг 5: Разделите куски, чтобы дать им немного проветриться, а затем либо храните их в обугленной банке (оттирая копоть и облупившуюся краску), либо во что-то более компактное, например, в старую канистру из-под пленки (тех больше не делают либо?).
Разведение огня с помощью обугленной ткани
Когда на кусок обугленной ткани попадает искра, она легко загорается, но не воспламеняется. Так что сразу в кучу растопки не положишь. Вместо этого вы хотите поместить его в пакет Tinder. Связка трута может быть изготовлена из всех видов волокнистых и пушистых материалов, таких как сухие травы, лишайники, семенные головки и стружка коры кедра, березы, тополя, осины и тополя. Измельчите материал на волокнистые волокна, а затем сформируйте из них гнездо размером примерно с мяч для софтбола. Вы не хотите упаковывать свое гнездо слишком плотно; оставлять место для воздушного потока.
Если вы используете кремень и сталь, чтобы сделать искру, держите кремень в левой руке, а стальной боёк в правой. Держите кусок обугленной ткани между кремнем и большим пальцем. Вы также можете положить обугленную ткань прямо на гнездо трута и направить на него искры.
Здесь я использую удобный стержень из огнестойкой стали, чтобы зажечь свою обугленную ткань.
После того, как вы зажжете свою обугленную ткань, поместите ее в центр своего гнезда для трута и аккуратно сложите стороны связки по направлению к тлеющей обугленной ткани, чтобы они касались ее.
Дуйте на обугленную ткань, пока ваше гнездо не загорится.
Поместите горящую связку трутов под вигвам из веток, и вскоре у вас будет бушующий огонь!
ПредыдущийСледующий
Хотите начать действовать в отношении контента, который вы читаете на AoM?
Присоединяйтесь к напряженной жизни
Узнать больше
10 идей для самодельного разжигания огня
276
АКЦИИ
Эти идеи для розжига своими руками предлагает вам компания Outdoor Element. Соедините эти самодельные зажигалки с Firebiner от Outdoor Element, и у вас будет пылающий огонь быстрее, чем когда-либо прежде.
Зажигалки своими руками – одна из немногих гарантий в жизни. Они гарантированно сделают вашу борьбу с разжиганием огня делом прошлого. Эти недорогие и простые в изготовлении средства для разжигания огня предназначены для уменьшения стресса при разжигании огня. Потому что никто не хочет сойти с тропы и провести следующий час, пытаясь поймать искру. Или утром, когда вы будете шевелиться в своем спальном мешке, избегайте сражения с покрытым росой ямой для костра. С этими самодельными разжигателями огня вы сможете бросить один на кучу дров, запрыгнуть обратно в свой спальный мешок и медленно просыпаться, когда тепло и свечение огня нарастают.
Но прежде чем мы начнем, есть один метод, который вам нужно знать для большинства этих конструкций для разжигания огня: как расплавить воск. Мы рекомендуем метод пароварки, но вы также можете использовать микроволновую печь, если хотите. Как только вы разберетесь с этой частью, вы будете на полном ходу с этим проектом «Сделай сам». Это идеальный предмет для вашего следующего похода, костра на заднем дворе или даже камина в вашей гостиной.
1. Самовоспламеняющийся пускатель огня
Это очень умная конструкция пускателя огня, которая имеет одно блестящее дополнительное удобство; для его запуска не требуется зажигалка или другой внешний источник огня. Это автономная самосветящаяся конструкция, которую следует как можно скорее добавить в ваш аварийный комплект.
Инструкции:
Начните с матча «Бей в любом месте».
Плотно оберните спичку не менее 12 дюймов туалетной бумаги. НЕ закрывайте головку спички.
Окуните спичку и туалетную бумагу в расплавленный воск, избегая спичечной головки.
Отложите, чтобы воск высох.
Если вы окунули головку спички в воск, обязательно соскребите воск перед использованием.
2. Хлопковая нить/прокладка, пропитанная воском
Вот еще одна простая конструкция для запуска огня, которая, скорее всего, не будет стоить вам ничего, поскольку большинство людей могут найти необходимые предметы в доме. Они также сверхлегкие и являются отличным вариантом для туристов, которые не хотят увеличивать вес везде, где это возможно.
Инструкции:
Найдите один из этих обычных предметов из хлопка: хлопковую нить, ватный диск, тампон или шнурок.
Полностью погрузить в расплавленный воск
Отложить для сушки
После того, как воск полностью высохнет, вы можете разрезать хлопчатобумажную вещь на более мелкие сегменты для многократного использования.
3. Сушилка для ворса, картона для яиц и воска
Это, пожалуй, самый известный дизайн разжигателя огня в списке. Это очень быстрый способ сделать дюжину самодельных зажигалок, и есть большая вероятность, что у вас уже есть все, что вам нужно, дома.
Инструкции:
Возьмите пустую коробку из-под яиц
Наполните каждое из двенадцати мест щепоткой сухого ворса, стараясь не переполнить его и не упаковать слишком плотно. Оставьте достаточно места, чтобы воск мог выливаться на ворс, не переливаясь
Налейте расплавленный воск в каждую «чашечку», полностью покрывая и пропитывая ворс
Протыкание ножом или вилкой поможет воску проникнуть в ворс
Отложите сушиться на газету (или что-то подобное)
Вырежьте каждую чашку, чтобы создать отдельные зажигалки
4.
Ватные шарики в вазелин/вазелин
Меня это удивило, потому что я не знал, что вазелин легко воспламеняется. Кроме того, это еще один сверхлегкий вариант для всех вас, бэкпэкеров. И вместо того, чтобы готовить их заранее, вы можете так же легко бросить ватные шарики и вазелин в пакет с застежкой-молнией и сделать их, когда придет время.
Инструкции:
Берите по одному ватному тампону и тщательно вотрите в него вазелин руками
Если вы готовите их заранее, вы должны хранить их в пакете с застежкой-молнией или другом герметичном контейнере, чтобы вазелин не высыхал.
5. Кексы из опилок или измельченной бумаги
Для этого самодельного разжигателя костра вам понадобятся опилки или измельченная бумага, а также форма для кексов или бумажные вкладыши для кексов. Остальная часть процесса настолько проста, насколько это возможно.
Инструкции:
Возьмите форму для кексов (или разложите бумажные формочки для кексов)
Положите ложку опилок (или щепотку измельченной бумаги) внутрь формы для кексов
Залить расплавленным воском каждую форму для кексов, полностью погрузив содержимое
Отложить для сушки
6.
Разжигатель огня из сосновых шишек
Вот симпатичный самодельный разжигатель огня, который также может стать отличным украшением дома. Корзина с сосновыми шишками, стоящая рядом с камином, не только хорошо выглядит, но и прекрасно пахнет, а также является дополнительным топливом для разжигания огня. Вот ссылка на версию для декоративно-прикладного искусства, которая станет одной из лучших идей для разжигания огня своими руками в праздничные дни.
Инструкции:
Выйдите на улицу и соберите столько сосновых шишек, сколько хотите
Чтобы держать руки подальше от горячего воска, вы можете обвязать веревкой каждую сосновую шишку, а затем держаться за оставшуюся часть веревки, погружая их в воск
Другой вариант — отказаться от воска и вместо него использовать растительное масло. Оба варианта легко доступны в доме и обеспечивают достаточно топлива для разведения огня
В любом случае дайте им высохнуть перед использованием
7.
Пробки, пропитанные медицинским спиртом
Это говорит само за себя. Главное, что нужно помнить при использовании этого устройства для разжигания огня, — хранить пробки в герметичном контейнере, чтобы спирт не вытекал и/или не испарялся.
Инструкции:
Заполните воздухонепроницаемый контейнер таким количеством пробок, которое может удобно разместиться
Налейте медицинский спирт в контейнер, пока он не наполнится хотя бы наполовину
Плотно закройте крышку и взболтайте медицинский спирт, чтобы убедиться, что все пробки пропитаны
Храните контейнер с закрытой крышкой, а затем просто возьмите пару зажигалок, когда вам понадобится
8. Сушеная цедра апельсина
Этот разжигатель огня, сделанный своими руками, делается всего из одного ингредиента. Все, что вам нужно сделать, это очистить апельсин, а затем оставить кожуру сохнуть. Это не только невероятно просто, но и при сгорании апельсиновая корка издает удивительно сладкий аромат. Вы будете хитом у костра с этим.
9. Вощеная бумага + сушильный ворс или опилки
Вощеная бумага сама по себе также может быть рекомендуемым средством для разжигания огня; он горит хорошо и дольше, чем вы могли бы ожидать. Но чтобы вывести вощеную бумагу на новый уровень, все, что вам нужно сделать, это набить ее сухим ворсом или опилками. Как только вощеная бумага будет заполнена, скрутите оба конца бумаги, пока она полностью не закроется и крепко не держит содержимое. Конечный продукт должен выглядеть как рулетик, который все еще находится в обертке.
10. Разжигатель огня экспертного уровня с 10-минутным временем горения
Хорошо, это для серьезных мастеров-любителей. Если вы хотите лучшее из лучшего, этот дизайн для запуска огня для вас. Посмотрите это видео на YouTube, чтобы убедиться, что он действительно будет гореть на улице целых 10 минут. Довольно удивительно.
Что вам понадобится:
Ватные шарики
Медицинский спирт
Гильзы от туалетной бумаги
Шпагат
Воск
Инструкции:
Разрежьте втулки от туалетной бумаги пополам
Загните один конец внутрь. Края трубки должны соприкасаться, когда они встречаются посередине, образуя закрытый конец трубки от туалетной бумаги.
Замочите ватные шарики в спирте
Поместите 2-3 пропитанных ватных тампона в пробирку.
Согните другой конец трубки, как и раньше.
Перевяжите трубу шпагатом. Узел бечевки должен оставлять достаточно висящей лишней бечевки, чтобы действовать как два импровизированных фитиля.
Немедленно окуните разжигатель огня в расплавленный воск. Не откладывайте этот шаг, потому что медицинский спирт быстро испаряется. Запечатайте его там, как только сможете.
Отложите до полного высыхания
Bonus Fire Starter Ideas:
Используйте точилку для карандашей, чтобы сделать идеальную стружку. Просто возьмите палочку размером с карандаш и заточите ее, как обычно; древесная стружка быстро накапливается.
Палочки-мазки, которые обычно состоят из шалфея и других сушеных трав, отлично разжигают огонь и отпугивают насекомых (например, комаров).
No related posts.
