Содержание

Опора бруса

Доски и брусовые балки широко используются в строительстве любых малоэтажных зданий, прежде всего для сборки каркаса крыши и стропильной системы, не говоря уже о полноценных деревянных домах из клееного или профилированного бруса. В этом случае для соединения и крепежа отдельных балок и стоек используется специальный элемент, известный, как опора бруса.

Разновидности опорного крепежа для бруса

Конструктивно опора представляет собой профилированный кронштейн или спаренный уголок из листового металла, толщиной два и более миллиметра. Опорные полки устройства имеют систему отверстий, позволяющих крепить опору на бетон, кирпич и брусовые венцы.

  • Опоры для Т-образного крепежа. К ним относится опора бруса раскрытая, именуемая еще открытой, и ее модификация, под названием опора бруса закрытая, используемая для получения Г-образных стыков;
  • Закладная опора для бруса используется для соединения торца доски с бетонной или кирпичной поверхностью стен;
  • Модификация закладной системы, в которой реализована возможность изменения зазора в стыке, называется винтовой или регулируемой. Винтовая опора для бруса может применяться также в качестве компенсатора осадки стен деревянного дома.

В ряде случаев приходится использовать регулируемое соединение, например, при креплении бруса на бетоне. Наличие винтовой пары в опоре и осевая заделка винта в дерево регулирует и компенсирует изменение зазора в стыке.

Это единственный тип опоры для бруса, в котором нет жесткого защемления и фиксации взаимного положения.

Забивные или забиваемые опорные системы по устройству очень похожи на закладные конструкции, но, в отличие от закладок, эти опоры забиваются в грунт и служат для «мертвой» фиксации брусового отрезка в виде вертикальной стойки, например, при обустройстве навесов или ограждений.

Независимо от конструкции и способа установки металлическая поверхность опор в обязательном порядке оцинкована без дополнительного окрашивания.

Особенности применения опор в сборке зданий из бруса

Стоит отметить, что строительство домов и зданий из брусового материала было бы практически невозможным в современном виде без применения опор. Теоретически коробки построек из бруса можно собирать методом сруба, как из бревна, но в этом случае возникают определенные проблемы:

  1. Если использовать классический прием, используемый при возведении срубов, а именно — врубку горизонтальными балками перекрытия в стены постройки, то из-за относительно малого сечения материала, уложенного в венцы, прочность коробки сильно снижается;
  2. Чтобы обеспечить приемлемую прочность врубки, потребуется почти вдвое увеличивать сечение венца для внутренних стыковок перекрытий.

В этом случае строительство стен из брусового материала теряет всякий смысл, так как при равном сечении бруса и бревна использование последнего будет намного выгоднее из-за более низкой цены и высокой стойкости оцилиндрованного бревна к воздействию атмосферы.

Конструкция раскрытой опоры

Наиболее востребованной в сборке стен и перекрытий из брусовых балок считается опора бруса раскрытая оцинкованная. Устройство и внешний вид опорного элемента представлены на фото.

Конструктивно опора бруса раскрытая состоит из двух частей: — постели и боковых лепестков. Постель крепежа предназначена для фиксации элемента на горизонтальной брусовой балке перекрытия. Внутренний размер П-образной постели должен точно совпадать с высотой и шириной бруса. Поэтому в маркировке опора бруса открытая обозначается по сечению закрепляемого брусового материала.

Например, опора бруса 100х200 предназначена для крепежа балки прямоугольного сечения, шириной и высотой 10 и 20 см соответственно. Брусовый блок крепится в постели с помощью обычных столярных саморезов, поэтому специальных приспособлений для подготовки крепежа не потребуется.

Боковые лепестки раскрытой опоры предназначены для фиксации на стенах здания, на полках выполнены несколько отверстий, позволяющих использовать для фиксации лепестков как саморезы, так и более мощные «глухари».

Конструкция открытой опоры применяется для создания Т-образного соединения, то есть брус крепится торцом к материалу венца с двух сторон от линии стыка. Например, для лаговых балок под устройство пола применяется наиболее ходовая в строительстве опора 50х140мм. Для угловых соединений раскрытые опоры не используются.

Закрытые опорные элементы

Основное отличие закрытой конструкции опоры от раскрытой заключается в том, что боковые лепестки крепления выпущены не на внешние стороны от осевой линии, а внутрь центрального элемента. Такое оформление крепежа практически не влияет на несущую способность стыка, но дает возможность выполнять Г-образное или угловое крепление.

Кроме того, несколько меняется технология крепления. Если раскрытую опору можно было закрепить на брусе, а потом устанавливать на стену, то для закрытых моделей опорный элемент устанавливается на венце, и только после этого укладывается стыкуемая брусовая балка.

Закрытые опоры обеспечивают более мягкие и пластичные стыки. С учетом невысокой жесткости соединения для закрытых конструкций используются вязкие и одновременно пластичные стали марки 08Ю.

Раскрытые опоры зачастую приходится использовать только при тщательном высушивании материала балок. В противном случае при высыхании древесины из-за высокой жесткости стыка балки перекрытия могут деформироваться.

Заключение

Применение стальных стыковочных элементов позволяет выполнять неограниченное количество стыков, устанавливать и соединять как вертикальные, так и горизонтальные несущие балки. Сегодня постройка любого каркасного дома из брусового материала и стропильной системы крыши практически не может быть выполнена без применения специализированного опорного крепежа.

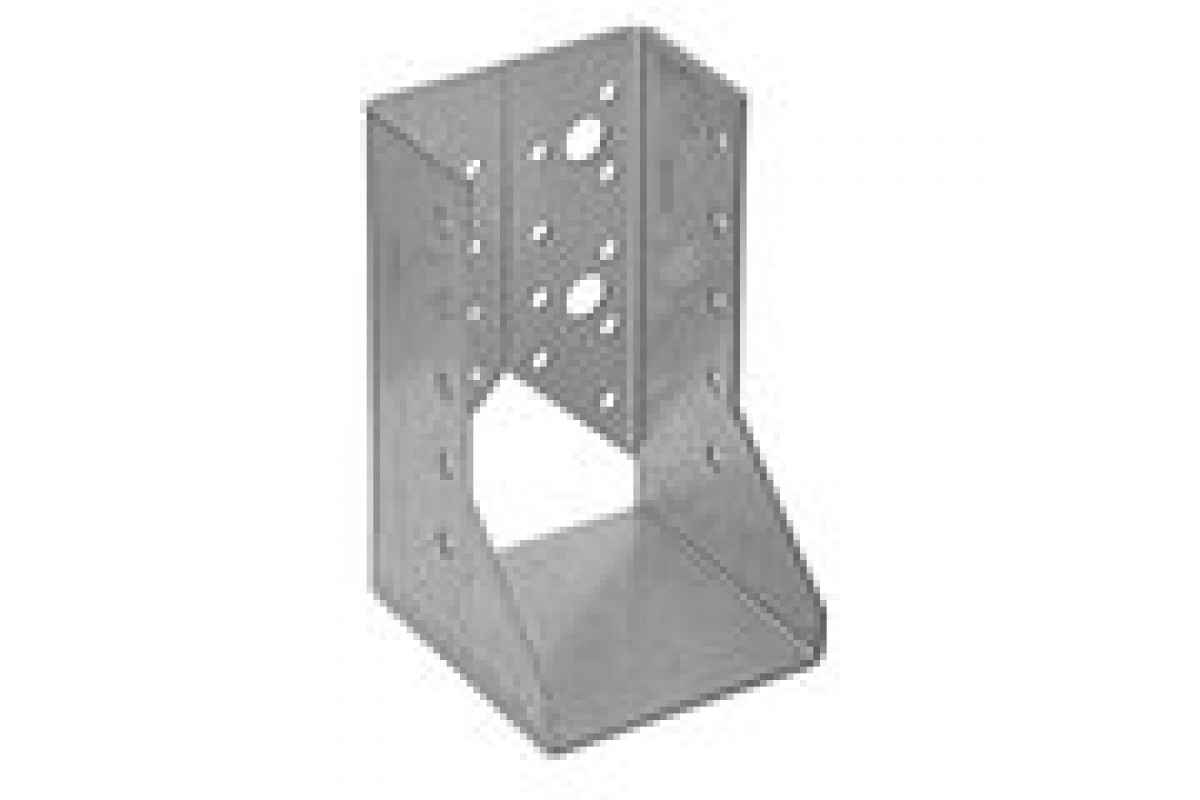

Опора бруса стальная закрытый тип для монтажа несущих балок перекрытия.

Опора бруса стальная закрытый тип для монтажа несущих балок перекрытия.

Описание: опора бруса закрытая предназначается для осуществления крепления консоли несущих балок во время осуществления монтажных работ по устройству деревянных конструкций перекрытий в деревянном домостроении. По своей форме крепление бруса может быть открытым и закрытым. Закрытая модель изделия оснащена лепестками крепления, загнутыми в середину, расположение которых позволяет выдерживать повышенные нагрузки. Секретом является самосбалансированная система. Также крепление бруса может изготавливаться разделенным. Выбор того или иного варианта конструктивного исполнения определяется конкретными условиями, в которых осуществляется монтаж деревянных перекрытий.



Область применения: опора бруса предназначена для плотной фиксации деревянных деталей в горизонтальном положении. С помощью данной опоры несущая балка/брус может крепиться к бетонным, кирпичным, деревянным стенам, а также — каркасным элементам и/или вертикальным стойкам.

Обеспечивается надёжное крепление к вертикальной основе с монтажом детали в необходимом положении. Преимущества:

— толстая двухмиллиметровая сталь;

— антикоррозионное оцинкованное покрытие;

— разноразмерные отверстия под крепёж;

— множество вариантов фиксации через имеющиеся отверстия.



Материал изготовления: опора бруса изготавливается из оцинкованной термодиффузионным способом листовой стали и имеет большое количество типоразмеров. Толщина стального листа, применяемого для изготовления крепления бруса, как правило, составляет 2 миллиметра. Для крепления используются гвозди, шурупы или саморезы.



Наименование товара

Количество в упаковке / шт

Опора бруса ЗАКРЫТАЯ 107х76х50

50

Опора бруса ЗАКРЫТАЯ 140х76х50

50

Опора бруса ЗАКРЫТАЯ 140х76х100

50

Заказать звонок

Заказать прайс-лист

Продукция — Профиль крепёжный перфорированный

Компания ООО «Риб» предлагает своим партнерам и клиентам опору бруса, как один из элементов перфорированного крепежа для деревянного домостроения.

Опора бруса является крепежным элементом, предназначенным для установки основных несущих балок перекрытия. Крепление происходит непосредственно к двум основам, что позволяет данному элементу выдерживать значительные нагрузки. Опоры бруса делятся на две группы – раскрытая и закрытая. Первый вид довольно часто встречается при создании соединительных элементов стропильных и подстропильных систем деревянных конструкций.

При использовании опоры бруса, не требуется врезка в деревянную поверхность,

что максимально повышает жесткость узла крепления. Это является безусловным преимуществом данного крепежного элемента.

Размеры опоры бруса должны соответствовать ширине бруса, что облегчается благодаря большому выбору, который предлагает производство «Риб».

Для установки открытой опоры бруса не требуется использование специальных инструментов, так как она крепится с помощью шурупов и гвоздей. Такое соединение обеспечивает надежность конструкции и максимальную несущую способность опоры.

На заводе «Риб» открытая опора бруса производится методом холодной штамповки из самого технологического для нее материала – стали. С целью повышения срока службы открытой опоры бруса, изделие изготавливается из оцинкованной стали. Такое покрытие защищает открытую опору бруса от контакта с окружающей средой и придает привлекательный внешний вид этому изделию.

Закрытая опора бруса имеет загнутые в середину лепестки крепления. Для изготовления этого вида опоры бруса также используется оцинкованная сталь.

Преимуществами данного крепежа является отсутствие большой сложности при монтаже, то есть специальные навыки при работе с таким крепежным элементом требуются минимальные. Кроме того нет необходимости использования дополнительных строительных инструментов.

Опора бруса является основой кровли

поэтому для производителей очень важно сохранять правильные технологии изготовления. От опоры бруса зависит прочность и надежность конструкции деревянного дома, поэтому при выборе крепежа  стоит обратить внимание на качество.

Опора бруса – это крепежный элемент, который предназначен для монтажа несущих балок перекрытия. При этом крепление происходит одновременно к двум основам, что позволяет элементу выдерживать большие нагрузки. Существует два вида опор бруса – раскрытая опора и закрытая. Рассмотрим первый вид, как достаточно часто встречающийся при создании соединительных узлов стропильно-подстропильных систем деревянных сооружений.

Преимуществами применения раскрытой опоры бруса является отсутствие необходимости врезки в деревянную основу, что еще больше повышает жесткость узла крепления.

Выбор опоры бруса должен соответствовать ширине бруса и облегчается благодаря широкому ассортименту предлагаемых покупателю изделий. С помощью такого вида крепежа возможно крепить несущую балку как к деревянной, так и к бетонной поверхности.

Для крепления раскрытой опоры бруса к деревянной поверхности предусмотрено наличие отверстий диаметром 5 миллиметров. При этом, в зависимости от необходимой строительной прочности, для крепления целесообразно использовать рифленые гвозди или шурупы. Для крепления к бетонной основе раскрытая опора бруса имеет отверстия диаметром 9 и 11 мм. При этом основным крепежным элементом является анкер. К самому брусу опора крепится шурупами или гвоздями. Такое соединение обеспечивает высокую несущую способность опоры и надежность самой конструкции.

Опора бруса закрытая

наряду с раскрытой опорой, предназначена для монтажа несущих балок при сооружении стропильных систем деревянных домов. В обоих случаях крепление осуществляется к двум основам одновременно. Такой способ крепления обеспечивает высокую несущую способность узла крепления. Различие между двумя видами опор заключается в следующем: раскрытая опора имеет загнутые внутрь лепестки крепления, а лепестки закрытой опоры загнуты внутрь, что позволяет ей выдерживать большие нагрузки из-за самосбалансирования системы

К преимуществам данного вида крепежа относят отсутствие необходимости его врезки в деревянную основу. Такое преимущество обуславливает более высокую надежность конструкции и значительную экономию материала. Кроме того, это также обеспечивает высокую производительность выполнения работ.

Достоинством использования закрытой опоры бруса также следует считать тот факт, что никакого специализированного оборудования или особых навыков при монтаже не требуется.

Крепление закрытой опоры бруса может производится как к деревянной основе, так и к бетонной. В первом случае достаточно эффективным, как с экономической, так и с технологической стороны является использование шурупов или гвоздей (для этого предусмотрены отверстия под крепеж диаметром 5 мм).Крепление к бетонной основе производится анкерами. С этой целью предусмотрены отверстия диаметром 9 и 11 мм. Брус к опоре крепится шурупами.

С преимуществами крепежа от ООО «РИБ» можно познакомиться в разделе сайта «Статьи» .

Там же есть советы о том как купить крепеж с выгодой для себя .

Цены и условия поставки на перфорированный крепеж уточняйте у менеджеров по телефону +7(831)269-20-93.

Перфорированный крепеж — МетизТорг — крепеж, теплоизоляция, сварочное и грузоподъемное оборудование в Тюмени

Уголок крепёжный монтажный оцинкованный имеет отверстия для шурупов, саморезов и болтов.

Уголок крепёжный равносторонний имеет толщину 2 мм и отверстия диаметром 4,5 мм для шурупов и саморезов.

Уголок перфорированный крепёжный усиленный; размеры от 50х50х35 мм до 130х130х100 мм, толщина 2,0 мм.

Уголок крепёжный усиленный с двумя рёбрами жёсткости предназначен для сборки и надёжного крепления деревянных конструкций.

Уголок крепёжный анкерный оцинкованный применяется для надёжного крепления деревянных деталей к бетонным и кирпичным основаниям.

Уголок Z-образный крепёжный перфорированный; размеры: 35х70х55 мм, 45х90х65 мм, 55х105х90 мм, толщина 2 мм.

Уголок крепёжный ассиметричный перфорированный; размеры: высота от 40 до 60 мм, длина от 90 до 150 мм, ширина от 40 до 90 мм, толщина 2,0 мм.

Уголок перфорированный крепёжный 135° для стропильных соединений.

Уголок крепёжный скользящий оцинкованный имеет продольное отверстие для скользящего крепления балок с целью компенсации усадки.

Пластина соединительная перфорированная

 для соединения деревянных конструкций с помощью шурупов и саморезов.

Пластина крепёжная перфорированная оцинкованная для соединения и крепления балок, стоек в деревянных конструкциях с помощью шурупов, саморезов и болтов.

Пластина гвоздевая оцинкованная (металлическая зубчатая пластина) для быстрого крепления между собой балок, стоек, брусьев в деревянных конструкциях без использования гвоздей.

Опора скользящая для деревянных стропил. Комплект состоит из двух перфорированных монтажных профилей.

Опора бруса закрытая применяется для жесткого соединения отдельных элементов перекрытия, балок.

Опора бруса открытая (раскрытая) оцинкованная применяется для жесткого соединения отдельных элементов перекрытия, балок.

Опора балки левая и правая; размер: 76х140х25 мм, толщина 2 мм.

Держатель балки левый и правый применяется для жесткого соединения отдельных элементов перекрытия, балок.

Несущая способность опора бруса | Домострой

Компания ООО «Риб» предлагает своим партнерам и клиентам опору бруса, как один из элементов перфорированного крепежа для деревянного домостроения.

Опора бруса является крепежным элементом, предназначенным для установки основных несущих балок перекрытия. Крепление происходит непосредственно к двум основам, что позволяет данному элементу выдерживать значительные нагрузки. Опоры бруса делятся на две группы – раскрытая и закрытая. Первый вид довольно часто встречается при создании соединительных элементов стропильных и подстропильных систем деревянных конструкций.

При использовании опоры бруса, не требуется врезка в деревянную поверхность,

что максимально повышает жесткость узла крепления. Это является безусловным преимуществом данного крепежного элемента.

Размеры опоры бруса должны соответствовать ширине бруса, что облегчается благодаря большому выбору, который предлагает производство «Риб».

Для установки открытой опоры бруса не требуется использование специальных инструментов, так как она крепится с помощью шурупов и гвоздей. Такое соединение обеспечивает надежность конструкции и максимальную несущую способность опоры.

На заводе «Риб» открытая опора бруса производится методом холодной штамповки из самого технологического для нее материала – стали. С целью повышения срока службы открытой опоры бруса, изделие изготавливается из оцинкованной стали. Такое покрытие защищает открытую опору бруса от контакта с окружающей средой и придает привлекательный внешний вид этому изделию.

Закрытая опора бруса имеет загнутые в середину лепестки крепления. Для изготовления этого вида опоры бруса также используется оцинкованная сталь.

Преимуществами данного крепежа является отсутствие большой сложности при монтаже, то есть специальные навыки при работе с таким крепежным элементом требуются минимальные. Кроме того нет необходимости использования дополнительных строительных инструментов.

Опора бруса является основой кровли

поэтому для производителей очень важно сохранять правильные технологии изготовления. От опоры бруса зависит прочность и надежность конструкции деревянного дома, поэтому при выборе крепежа стоит обратить внимание на качество.

Опора бруса – это крепежный элемент, который предназначен для монтажа несущих балок перекрытия. При этом крепление происходит одновременно к двум основам, что позволяет элементу выдерживать большие нагрузки. Существует два вида опор бруса – раскрытая опора и закрытая. Рассмотрим первый вид, как достаточно часто встречающийся при создании соединительных узлов стропильно-подстропильных систем деревянных сооружений.

Преимуществами применения раскрытой опоры бруса является отсутствие необходимости врезки в деревянную основу, что еще больше повышает жесткость узла крепления.

Выбор опоры бруса должен соответствовать ширине бруса и облегчается благодаря широкому ассортименту предлагаемых покупателю изделий. С помощью такого вида крепежа возможно крепить несущую балку как к деревянной, так и к бетонной поверхности.

Для крепления раскрытой опоры бруса к деревянной поверхности предусмотрено наличие отверстий диаметром 5 миллиметров. При этом, в зависимости от необходимой строительной прочности, для крепления целесообразно использовать рифленые гвозди или шурупы. Для крепления к бетонной основе раскрытая опора бруса имеет отверстия диаметром 9 и 11 мм. При этом основным крепежным элементом является анкер. К самому брусу опора крепится шурупами или гвоздями. Такое соединение обеспечивает высокую несущую способность опоры и надежность самой конструкции.

Опора бруса закрытая

наряду с раскрытой опорой, предназначена для монтажа несущих балок при сооружении стропильных систем деревянных домов. В обоих случаях крепление осуществляется к двум основам одновременно. Такой способ крепления обеспечивает высокую несущую способность узла крепления. Различие между двумя видами опор заключается в следующем: раскрытая опора имеет загнутые внутрь лепестки крепления, а лепестки закрытой опоры загнуты внутрь, что позволяет ей выдерживать большие нагрузки из-за самосбалансирования системы

К преимуществам данного вида крепежа относят отсутствие необходимости его врезки в деревянную основу. Такое преимущество обуславливает более высокую надежность конструкции и значительную экономию материала. Кроме того, это также обеспечивает высокую производительность выполнения работ.

Достоинством использования закрытой опоры бруса также следует считать тот факт, что никакого специализированного оборудования или особых навыков при монтаже не требуется.

Крепление закрытой опоры бруса может производится как к деревянной основе, так и к бетонной. В первом случае достаточно эффективным, как с экономической, так и с технологической стороны является использование шурупов или гвоздей (для этого предусмотрены отверстия под крепеж диаметром 5 мм).Крепление к бетонной основе производится анкерами. С этой целью предусмотрены отверстия диаметром 9 и 11 мм. Брус к опоре крепится шурупами.

Цены и условия поставки на перфорированный крепеж уточняйте у менеджеров по телефону +7(831)269-20-93.

Доски и брусовые балки широко используются в строительстве любых малоэтажных зданий, прежде всего для сборки каркаса крыши и стропильной системы, не говоря уже о полноценных деревянных домах из клееного или профилированного бруса. В этом случае для соединения и крепежа отдельных балок и стоек используется специальный элемент, известный, как опора бруса.

Разновидности опорного крепежа для бруса

Конструктивно опора представляет собой профилированный кронштейн или спаренный уголок из листового металла, толщиной два и более миллиметра. Опорные полки устройства имеют систему отверстий, позволяющих крепить опору на бетон, кирпич и брусовые венцы.

  • Опоры для Т-образного крепежа. К ним относится опора бруса раскрытая, именуемая еще открытой, и ее модификация, под названием опора бруса закрытая, используемая для получения Г-образных стыков;
  • Закладная опора для бруса используется для соединения торца доски с бетонной или кирпичной поверхностью стен;
  • Модификация закладной системы, в которой реализована возможность изменения зазора в стыке, называется винтовой или регулируемой. Винтовая опора для бруса может применяться также в качестве компенсатора осадки стен деревянного дома.

В ряде случаев приходится использовать регулируемое соединение, например, при креплении бруса на бетоне. Наличие винтовой пары в опоре и осевая заделка винта в дерево регулирует и компенсирует изменение зазора в стыке.

Это единственный тип опоры для бруса, в котором нет жесткого защемления и фиксации взаимного положения.

Забивные или забиваемые опорные системы по устройству очень похожи на закладные конструкции, но, в отличие от закладок, эти опоры забиваются в грунт и служат для «мертвой» фиксации брусового отрезка в виде вертикальной стойки, например, при обустройстве навесов или ограждений.

Независимо от конструкции и способа установки металлическая поверхность опор в обязательном порядке оцинкована без дополнительного окрашивания.

Особенности применения опор в сборке зданий из бруса

Стоит отметить, что строительство домов и зданий из брусового материала было бы практически невозможным в современном виде без применения опор. Теоретически коробки построек из бруса можно собирать методом сруба, как из бревна, но в этом случае возникают определенные проблемы:

  1. Если использовать классический прием, используемый при возведении срубов, а именно — врубку горизонтальными балками перекрытия в стены постройки, то из-за относительно малого сечения материала, уложенного в венцы, прочность коробки сильно снижается;
  2. Чтобы обеспечить приемлемую прочность врубки, потребуется почти вдвое увеличивать сечение венца для внутренних стыковок перекрытий.

В этом случае строительство стен из брусового материала теряет всякий смысл, так как при равном сечении бруса и бревна использование последнего будет намного выгоднее из-за более низкой цены и высокой стойкости оцилиндрованного бревна к воздействию атмосферы.

Конструкция раскрытой опоры

Наиболее востребованной в сборке стен и перекрытий из брусовых балок считается опора бруса раскрытая оцинкованная. Устройство и внешний вид опорного элемента представлены на фото.

Конструктивно опора бруса раскрытая состоит из двух частей: — постели и боковых лепестков. Постель крепежа предназначена для фиксации элемента на горизонтальной брусовой балке перекрытия. Внутренний размер П-образной постели должен точно совпадать с высотой и шириной бруса. Поэтому в маркировке опора бруса открытая обозначается по сечению закрепляемого брусового материала.

Например, опора бруса 100х200 предназначена для крепежа балки прямоугольного сечения, шириной и высотой 10 и 20 см соответственно. Брусовый блок крепится в постели с помощью обычных столярных саморезов, поэтому специальных приспособлений для подготовки крепежа не потребуется.

Боковые лепестки раскрытой опоры предназначены для фиксации на стенах здания, на полках выполнены несколько отверстий, позволяющих использовать для фиксации лепестков как саморезы, так и более мощные «глухари».

Конструкция открытой опоры применяется для создания Т-образного соединения, то есть брус крепится торцом к материалу венца с двух сторон от линии стыка. Например, для лаговых балок под устройство пола применяется наиболее ходовая в строительстве опора 50х140мм. Для угловых соединений раскрытые опоры не используются.

Закрытые опорные элементы

Основное отличие закрытой конструкции опоры от раскрытой заключается в том, что боковые лепестки крепления выпущены не на внешние стороны от осевой линии, а внутрь центрального элемента. Такое оформление крепежа практически не влияет на несущую способность стыка, но дает возможность выполнять Г-образное или угловое крепление.

Кроме того, несколько меняется технология крепления. Если раскрытую опору можно было закрепить на брусе, а потом устанавливать на стену, то для закрытых моделей опорный элемент устанавливается на венце, и только после этого укладывается стыкуемая брусовая балка.

Закрытые опоры обеспечивают более мягкие и пластичные стыки. С учетом невысокой жесткости соединения для закрытых конструкций используются вязкие и одновременно пластичные стали марки 08Ю.

Раскрытые опоры зачастую приходится использовать только при тщательном высушивании материала балок. В противном случае при высыхании древесины из-за высокой жесткости стыка балки перекрытия могут деформироваться.

Заключение

Применение стальных стыковочных элементов позволяет выполнять неограниченное количество стыков, устанавливать и соединять как вертикальные, так и горизонтальные несущие балки. Сегодня постройка любого каркасного дома из брусового материала и стропильной системы крыши практически не может быть выполнена без применения специализированного опорного крепежа.

Опора бруса ОВ используется для закрепления балки консоли в вертикальном положении при постройке деревянных зданий, а также для сочленения балок, брусьев потолочных или половых перекрытий. Такой вид крепежа способен выдерживать очень большие нагрузки так как имеет значительную несущую способность.

Опоры бруса изготовляются из оцинкованной хорошо штампованной стали марки 08пс или 08ю способом горячей штамповки, которая сама по себе прочна, и цинк, которым тонким слоем покрыта вся опора делает ее ещё и долговечной.

Поэтому опора бруса не подвержена коррозии. Преимущество таких опор бруса состоит в том, что их не надо врезать в деревянную поверхность и крепяться они с помощью обычных шурупов или ершовых гвоздей (предпочивают первый вариант), что сильно уменьшает трудозатраты. Для этого в опоре имеются отверстия диаметром 5 ммллиметров, которые служат именно для такой операции.

При установке несущих балок с использованием опоры бруса крепление осуществляется за боковую и нижнюю часть пластины, что приводит к увеличению крепкости конструкций.

При монтаже опоры балки не требуется каких-то особых профессиональных навыков или специального оборудования. Существенным преимуществом такой системы крепления несущих балок консолей при помощи опор балок является то, что их возможно установить не только на деревянную, но и на бетонную поверхность.

Обе части такого элемента крепежа подходят для соединения как одного так и другого основания.

Для крепления на бетонную поверхность опору балки ОВ закрепляют неподвижно при помощи анкеров. Для этой целью опору оснащают отверстиями диаметром 11 ммллиметров. Таким же образом происходит соединение самой балки и опоры, что положительно сказывается на характеристиках конструкции.

Опора бруса — Несущая способность

В целях установки балочных перекрытий используется опора – особый тип крепежа. Он фиксируется к двум основам сразу, поэтому нормально выдерживает внушительный вес. Типы, которые можно встретить в продаже – открытый и закрытый. Открытые встречаются чаще, используются в ходе создания соединительных узловых элементов стропил, подстропил в деревянных постройках разного назначения.


В целях установки балочных перекрытий используется опора – особый тип крепежа. Он фиксируется к двум основам сразу, поэтому нормально выдерживает внушительный вес. Типы, которые можно встретить в продаже – открытый и закрытый. Открытые встречаются чаще, используются в ходе создания соединительных узловых элементов стропил, подстропил в деревянных постройках разного назначения. Несущая способность опоры бруса должна быть рассчитана правильно до начала проведения работ, поскольку от этого зависит надежность и долговечность готового решения. О том, как производятся расчеты, какие особенности имеют рассматриваемые конструкции, мы расскажем далее. Обратите внимание, что есть два способа узнать интересующие данные – теоретический (формульный) и практический.

Конструкции: особенности

Опоры открытого типа не требуют врезки в деревянное основание, что существенно увеличивает их жесткость. Закрытые предполагают врезку, выглядят более эстетично, поэтому задействуются в открытых местах, где важны привлекательные визуальные качества. Выбор делается на основании ширины основы – это не трудно, поскольку в продаже представлены разные варианты. Крепеж позволяет фиксировать балки на поверхностях из бетона, дерева.

Для удобного крепления в раскрытом виде к поверхностям из дерева производители предусматривают отверстия около 5 мм в диаметре. С учетом технической прочности для фиксации рекомендуется применять шурупы, гвозди с рифлеными поверхностями. Диаметр отверстий составляет 9 либо 11 мм. В качестве крепежей применяются анкеры, шурупы, обычные гвозди. Соединение, которое получится в итоге, будет надежным и долговечным.

Раскрытые опоры брусьев получают путем холодной штамповки с применением стали – оптимального с точки зрения технических характеристик, стоимости материала. Марки, используемые для изготовления крепежей – 08пс, 08Ю. Готовые изделия получаются прочными, имеют высокие характеристики несущей способности. Для увеличения рабочего ресурса раскрытых опор сталь цинкуют – покрытие защищает от коррозии, других негативных внешних воздействий. Цинкование делается горячим способом с применением белого цинка, в который вводятся включения свинца и алюминия. Покрытие предотвращает негативные внешние атмосферные воздействия, обеспечивает изделию привлекательные эстетические характеристики.

За счет наличия на лепестках разноразмерных отверстий крепление получается максимально универсальным, простым и удобным в применении. Выбор метизов нужно делать с учетом оказываемого давления на брус, который устанавливается, его прочности. Габариты опорных частей тоже нужно учитывать – они подходят для крепления малых и больших изделий. Если фиксация осуществляется под острым углом, удобно будет использовать сделанные под различными углами крепежные углы, пластины. Некоторые варианты идут с дополнительными ребрами жесткости.

Почему важно знать несущую способность

Под рассматриваемым понятием подразумевается максимально допустимое рабочее давление, которое могут переносить перекрытия, балки, стены, сваи, фундаменты зданий. Выдерживать не просто, а, не утрачивая функциональности, не деформируясь. Если превысить максимальные цифры, конструкция начнет разрушаться.

В ходе проектирования зданий нагрузки измеряются отдельно для всех элементов будущей постройки, почв, где планируется строительство.

Особенности расчетов:

  1. Почвы – предельно допустимые показатели, на которые рассчитаны почвы. Сопротивление зависит от плотности, уровня влажности, других показателей. Например, чем более плотной является почва, тем ниже в ней содержание воздуха, и выше получится стойкость к деформациям. Сильная влажность, напротив, уменьшает рассматриваемый показатель – исключение составляют не пучинистые грунты с щебнем, песком.
  2. Свай – в данном случае рассчитываются предельные цифры, которые может «тянуть» уже забитая в грунт свая. Способы подсчетов – теоретические, пробные статистические, зондирование специальными датчиками, динамические нагрузки. Как и для грунта, для свай определенные требования к расчетам прописаны в СНиП.
  3. Для фундамента – параметр определяет максимум, выдерживаемый основанием дома без деформации и разрушений. Учтите, что после завершения строительных работ дому потребуется время на усадку – сжатие и трамбовку под собственным весом. Итоговый результат для зданий зависит от конструктивных особенностей конкретного объекта, массы стройматериалов, погоды, модели кровли, ее вида, климатических условий. Берутся во внимание давление ветра, общий вес постройки, масса снегового настила (с учетом климатических условий конкретного региона).

Принципы проведения расчетов

Просчеты выполняйте до начала строительства. Важно учитывать величину прогиба в ходе вычислений. Проводите математический анализ полного набора данных – иначе вы просто не сможете построить дом, либо пострадают его эксплуатационные характеристики. Замерьте пролет, который предстоит перекрыть балками, правильно выберите тип, метод крепления. Важно рассчитать, как глубоко фиксаторы будут входить в стену. Только когда вы определитесь с данными параметрами, можно выполнять остальные вычисления.

Для каждой деревянной доски нужно измерить длину – она равна пролету. Если вы планируете стеновую заделку, этот момент также учитывается. Многое решает сырье, используемое в ходе строительства – в кирпич делается загонка в гнезда на 10 см или больше, для дерева будет достаточно 7 см. Длина бревен/досок при использовании в процессе монтажа кронштейнов, хомутных элементов будет равняться проему. То есть вам нужно замерить удаление одной стены от второй, а потом рассчитать предельно допустимые значения. При формировании кровельного ската бревна выносят за стены на 40 см (плюс-минус). Есть ограничения по максимальным значениям – для обрезных это не более 6 м, иначе возрастет прогиб, и упадет стойкость. Если пролет больше, используется не обычный, а клееный материал.

В малоэтажном строительстве используются в основном однопролетные балочные изделия, которые могут иметь вид брусьев, досок, бревен. Протяженность элементов тоже варьируется в широком диапазоне, определяется она с учетом технических параметров возводимого здания. На строительных сайтах встречаются онлайн-калькуляторы, которыми удобно пользоваться для ввода данных и быстрых подсчетов.

Оптимальным при анализе балочных перекрытий в плане оказываемого давления считается диапазон 2.4-4 м. Площадь с пропорциональным соотношением параметров высоты и ширины 1.5:1 является оптимальным сечением. Изгиб делится на сопротивляющий момент, полученное в итоге значение должно быть ниже номинальной несущей способности. Внимательно сверяйте все данные, чтобы не допускать ошибок.

Не забывайте учитывать прогиб, материал изготовления, способ обработки. Первый показатель оказывает непосредственное влияние на прочность конструкции, если он сильный, страдает внешний вид перекрытия, если очень сильный – появляются риски аварий. Чтобы узнать прогиб, предельные нагрузочные величины для доски умножайте на длину балок и на 2, а потом полученный множитель делите на 8.

Рекомендации по монтажу опор балок WB

06.04.2017

При устройстве перекрытий и перегородок в быстромонтируемых деревянных домах, возводимых по каркасной технологии, невозможно обойтись без металлических опор для балок WB. С их помощью монтируется несущий каркас деревянного дома, основа для последующей укладки пола и стропильной системы.

Необходимо тщательно подбирать размеры опор балок, а также размеры гвоздей/шурупов используемых для их монтажа, так как несущая способность балочного соединителя равна сумме нагрузок на гвозди/шурупы.
На рисунке сверху показано как правильно установить соединители, учитывая необходимые допуски (зазор между противоположными гвоздями/шурупами, не должен быть менее 4мм, а допуск между несущей и второстепенной балкой не более 3мм).

При подборе высоты опоры балки необходимо учитывать, что металлическая часть опоры должна закрывать не менее 2/3 высоты балки.

Полное фиксирование. Гвозди/шурупы, размещенные во все отверстия, дают гарантию использования полной мощности соединителя. Если проектант не рассчитал другое количество гвоздей, всегда используйте для монтажа все отверстия перфорированного крепежа.


Частичное фиксирование опоры балки гвоздями предполагает использование гвоздей меньше, чем количество отверстий в соединителе. Это ускоряет монтаж и снижает затраты, связанные с покупкой крепежей, когда не требуется полная несущая способность соединения. Частичный монтаж гвоздями можно применять только тогда, когда проектант указал это в спецификации.
Количество гвоздей во второстепенной балке: каждое второе отверстие, а также в верхних и нижних отверстиях кронштейна всегда должен быть гвоздь (если не указано другое). Количество гвоздей в главной балке: должны использоваться все отверстия сразу за изгибом соединителя.


При анкеровке опоры балки к бетонной поверхности используйте анкерные клиновые винты мощностью Flat, Fax не меньшей, чем указано в вашей проектной документации. Диаметр анкера должен подбираться исходя из диаметра больших отверстий вашего типа соединителя. Анкера должны быть установлены симметрично вертикальной оси кронштейна.


Для крепления опоры балки к металлическому швеллеру, в качестве крепежа, рекомендуется использовать метрические соединения (болтами/шпильками) в заранее просверленные отверстия.

В случае необходимости крепления опоры балки к пустотелым и пористым матриалам, таким как пустотелый кирпич, газобетон и пенобетон предлагаем воспользоваться химическими анкерами (анкерной массой) в комплекте с метрическими шпильками, установленными под большие анкерные отверстия на опорах балок. Это сократит ваши временные затраты на поиски нужного крепежа, а главное, установка на химический анкер дает наибольший показатель на вырывание шпильки из пустотелых и пористых материалов. Такой результат достигается благодаря аккуратному просверливанию отверстия и отсутствием разрушительного давления распорного элемента дюбеля/анкера на материал несущего элемента.

ХИМИЧЕСКИЕ АНКЕРА (перейти)

Закрытые опоры балки

Кронштейн крепления балки закрытого типа предназначен для крепления консоли несущих балок при устройстве деревянных конструкций перекрытий в строительстве деревянных домов, в тех случаях, когда невозможно использовать опору открытого типа или необходимо придать соединению эстетический внешний вид.


Преимущества:

не требует врезки в несущую балку, тем самым не происходит ослабления несущей способности конструкции;

дает возможность крепить несущую балку к колонне такой же ширины;

возможно крепление к самому концу несущей балки, по типу «Г»;

не требует применение специального оборудования, инструмента или принадлежностей;

крепление осуществляется гвоздями, шурупами или анкерными болтами;

обладает улучшенным внешним видом за счет того, что крепление кронштейна скрыто от глаз.



Как заменить несущую стену на опорную балку

Внутренние стены создают уединение, определяют пространство и иногда несут на себе вес уровня выше. Эти внутренние стены веками определяли планы этажей, но начиная с 1950-х годов, когда стиль открытого плана стал популярным, многие из этих стен, разделяющих дом, попали в немилость. Новое строительство начало отдавать предпочтение образу «большой комнаты», в котором кухня, столовая и жилые помещения были объединены в пространства открытой планировки.Сегодня очень многие владельцы старых домов хотят удалить некоторые из этих стен, чтобы создать современный вид с открытой планировкой.

Открытие комнат путем удаления стен — один из самых желанных проектов по благоустройству дома, который мгновенно приносит домовладельцу выгоду. Большие несегментированные пространства модернизируют старые дома и почти всегда приводят к повышению стоимости дома при перепродаже, и во многих отношениях этот проект может быть лучше, чем строительство полноценной дополнительной комнаты. В случае построенных пристроек высокая стоимость часто не отражается в стоимости при перепродаже, но когда вы открываете комнату, выполняя работу самостоятельно, вы часто обнаруживаете, что стоимость при перепродаже намного превышает общую стоимость материалов.

Предупреждение

Это проект, к которому должны стремиться только домашние мастера экспертного уровня, и если вы не соответствуете этому определению, вам следует нанять подрядчика для выполнения этой работы.

Сравнение ненесущих стенок и несущих стен

Во-первых, необходимо определить, несущая стена или нет. Если стена, которую вы собираетесь снять, не несет нагрузки, вы можете снести ее, не задумываясь о структурной поддержке верхнего потолка. А вот с несущими стенами совсем другая история.Если стена несущая, вам нужно будет нести вес уровня, расположенного выше, другими способами, такими как строительство балки или покупка специальной ламинированной балки.

Однако важно помнить, что в то время как балка несет нагрузку верхнего потолка, вся эта нагрузка затем передается по концам на вертикальные опорные конструкции, создаваемые парной конструкцией шкворней и шпилек. Таким образом, пол под этими опорами также должен быть достаточно прочным, чтобы выдерживать всю нагрузку удаленной стены. Обычно это не проблема, поскольку исходная несущая стена, вероятно, была возведена на лежащей ниже балке или фундаментной конструкции под полом. Но в редких случаях может потребоваться дополнительная опора под днищами шпилек домкрата. По крайней мере, шпильки домкратов должны быть расположены прямо над балками пола, чтобы выдержать вес. Планируя демонтаж стены, всегда лучше проконсультироваться со строителем или инженером-строителем для получения совета по размеру балок, а также по размеру и расположению стоек домкрата или стоек.

Планируйте потратить целую неделю на проект такой сложности. Скорее всего, вам понадобится как минимум пять полных 8-часовых рабочих дней, когда вы включите ремонт стен и потолка, а также заключительную уборку.

Кодексы, правила и вопросы безопасности

Если вы живете в кондоминиуме, вам может потребоваться разрешение совета ассоциации, прежде чем вы начнете работу. И независимо от того, где вы живете, это почти гарантировано, что вам потребуется разрешение на строительство на заменить стену с опорной балкой. Уточните, нужно ли вам разрешение на строительство, позвонив в местное бюро разрешений или проверив онлайн.

Ваш луч поддержки достаточно размера для открытия? Проконсультируйтесь с таблицами пролетов или, что еще лучше, наймите инженера-строителя, чтобы определить правильные размеры балки, которую вы будете добавлять. Балка, размер которой не соответствует нагрузке, которую она несет, может стать очень серьезной проблемой.

Помните, что водопроводные или электрические сети, скорее всего, проходят через стену. Отключите электрические выключатели, управляющие любыми цепями, проходящими через стену, и используйте датчик напряжения, чтобы убедиться, что питание отключено.Необходимо устранить электрические провода, проходящие через стену. Скорее всего, там будет как минимум пара розеток и один или два выключателя, которые вам нужно будет переместить. Во многих случаях речь идет о перемещении существующей проводки в другую часть стены или на новую стену. Если вы чувствуете себя хоть немного неудобно во время электромонтажных работ, наймите электрика. Если водопроводные трубы проходят через стену, отключите воду в источнике, прежде чем приступить к работе. Здесь также может потребоваться профессиональный сантехник, чтобы перенаправить или удалить водопроводные трубы, проходящие через стену, которую вы хотите удалить.

Записка о материалах

Замена несущей стены на опорную балку требует на удивление мало материалов. Этот проект больше о труде, чем о материалах. Особенно критичным является луч, который вы используете. Один из способов создания балки — это сэндвич двух досок 2×8 вокруг слоя фанеры толщиной 1/2 дюйма. На все поверхности наносится столярный клей, и доски плотно прибиваются друг к другу. Или же ламинированные балки доступны по специальному заказу на вашем местном складе пиломатериалов. Тем не менее, очень важно, чтобы сама балка, а также стойки, на которых она опирается, были достаточно прочными, чтобы выдерживать нагрузку на потолок над ней.Ваш местный отдел строительной инспекции или инженер-строитель может проверить правильный размер балки и стойки, необходимые для поддержки нагрузки.

Вам также понадобятся пиломатериалы, достаточные для создания двух центральных столбов и четырех домкратов. Чтобы нести балку шириной 3 1/2 дюйма, необходимо приобрести в общей сложности шесть шпилек 2×4.

Могу ли я снять эту стену? Удаление несущей балки для открытого плана этажа

Многие дома в современном стиле построены с открытой планировкой.Хотя это обеспечивает много места и делает ваш дом более открытым, для достижения этого стиля в традиционных домах потребуется определенная работа. Если вы хотите переделать свой дом, чтобы добавить больше места, вам нужно будет удалить стену.


На что следует обратить внимание перед снятием стены

Удаление стены не всегда является простым процессом и часто требует дополнительных работ по реконструкции, чем просто удаление стены. Многие факторы определяют, можно ли удалить стену. Вот несколько вопросов, которые вам нужно задать себе, прежде чем снимать стену.

  1. Несущая стена? Несущие стены и балки, как следует из их названия, несут значительный вес конструкции. Стена, которую вы хотите удалить, обеспечивает структуру вашего дома? Если да, то вам нужно хорошенько подумать об удалении.
  2. Нужно ли мне делать какие-то работы с полом? После того, как вы удалите стену, вам нужно будет заполнить промежутки в полу. Скорее всего, вы также натворите беспорядок во время процесса ремонта, поэтому полы нужно будет отремонтировать, чтобы новая часть пола не выступала.Ковровое покрытие, ламинат и кафельный пол обычно необходимо заменять полностью.
  3. А потолок? После снятия стены эту часть потолка, а иногда и другие стены нужно будет заделать. Другие комнаты также могут получить новый слой краски.
  4. Что внутри стены? Во многих стенах есть водопроводные трубы, воздуховоды, трубы и провода. Вам нужно будет знать, что внутри стены вы хотите удалить, и сформулировать план замены этих конструкций или перенаправления проводов.

Обязательно включите в бюджет вашего проекта затраты на замену пола, покраску, замену труб и воздуховодов.



Как определить несущие балки и стены

Следующие элементы обычно указывают на несущую стену.

  1. Металлические двутавровые балки или многодневные балки из дерева. Любые стены над балками такого типа и любые стены над этими стенами обычно несущие.
  2. Балки перекрытия и потолка.Определите любые балки пола и потолка. Стены, перпендикулярные этим балкам, а также стены, расположенные в местах пересечения балок перекрытий, обычно являются несущими.
  3. Стены, расположенные непосредственно над несущими стенами. Имеет смысл, что любая стена, расположенная непосредственно над несущей стеной, также является несущей, поскольку вес конструкции переносится с одного этажа на другой.
  4. Наружные стены, поддерживающие крышу. Это явно несущие стены.

Варианты замены

Хотя замена несущей стены требует больше работы по сравнению с заменой ненесущей стены, это можно сделать. Вот лишь несколько вариантов замены.

  • Установить новую балку под потолок. Вам потребуется заменить конструктивную опору. Установка нового бруса под потолок — самый простой способ замены несущей стены. Если вы хотите установить новую потолочную балку, установка столбов имеет решающее значение. Это обеспечивает перенос веса на фундамент.
  • Установите новую балку заподлицо с потолком. Этот подход немного сложнее, так как вам нужно будет прорезать балки потолка и другие опоры.Однако ваш потолок не прервет новая балка.

Помните, что все новые балки должны поддерживаться столбами, а большинство новых столбов должны поддерживаться опорами, особенно если они расположены в подвале или на первом этаже. Если вы хотите скрыть новую балку, подумайте о том, чтобы врезать ее. Это повлечет за собой дополнительные расходы.



Преимущества подрядчика

Снять стену непросто, тем более что определить, несущая она или нет, часто бывает сложно. Если вы не совсем профессиональный плотник, вам следует подумать о найме подрядчика.

Передача вашего проекта реконструкции подрядчику гарантирует, что вы не пострадаете. Подрядчик также сможет определить, является ли стена несущей или нет, что избавит от множества догадок и трудозатрат.

Профессиональный подрядчик также может позаботиться о заплатах после ремонта и очистке за вас. Они также смогут прочитать и, возможно, создать план вашего дома, если у вас его еще нет.Это значительно упрощает идентификацию несущих стен.

Наем строительного подрядчика или инженера обойдется вам в сумму от 300 до 1000 долларов, но потраченные дополнительные деньги вполне стоят вашего спокойствия. Прежде чем снимать несущую стену, необходимо учесть множество факторов, и найм специалиста снимет эту ответственность с ваших плеч.

Нужна помощь в поиске подрядчика или инженера-строителя? GreatPros поможет вам. Расскажите нам о своем проекте, и мы свяжем вас с местным, лицензированным и проверенным подрядчиком, который будет соответствовать вашим потребностям и бюджету.

Конструкция потолка с открытыми балками | Hardwoods Group

Как и все типы зданий с дубовыми каркасами, потолки с открытыми балками пережили резкий всплеск популярности. Многие современные дома с дубовыми каркасами и другие новые дубовые конструкции, сделанные на заказ, имеют открытые дубовые балки в качестве стандартной детали дизайна. Точно так же домовладельцы, выполняющие проекты ремонта, также понимают, что ранее скрытые структурные дубовые балки могут стать привлекательным центром комнаты.Если вы думаете о перепланировке своего дома с использованием дубовых балок, беглый просмотр любой онлайн-галереи принесет множество идей. Поскольку дубовые фермы и балки использовались в строительстве на протяжении веков, существуют сотни творений того периода, которые вдохновляют.

Однако, поскольку ремонт или создание потолка с открытыми балками может быть довольно сложной задачей, стоит знать о некоторых подводных камнях.

Плюсы и минусы конструкции

  1. Дуб имеет естественно теплый, уютный вид, создающий неосознанное ощущение домашнего, уютного жилого пространства. В случае сводчатого потолка с открытыми балками, выходящего на крышу, это может быть источником тепловых потерь. Поскольку изоляционный слой над потолком и воздушный карман на чердаке исчезли, тепло может легко рассеиваться через кровельный материал. Это может привести к увеличению затрат на электроэнергию из-за нагрева большего помещения, из которого тепло может легко уйти.
  2. Потолок с открытыми балками, особенно тот, который обнажает фермы или стропила внутри кровельного пространства, имеет очевидное визуальное воздействие. В доме, который уже имеет открытую конструкцию, он продолжает стиль и тему для впечатляющего целого.В особенно больших жилых помещениях он может создать резкий, пустой вид, который может показаться властным. Стоит продумать готовый образ и атмосферу, которую он создаст.
  3. Добавление открытого потолка, особенно по всему дому, может серьезно повысить стоимость вашего дома при перепродаже. Это особенно верно в отношении дубовых балок, поскольку его репутация как строительного материала премиум-класса увеличивает его воспринимаемую ценность. Обратной стороной является стоимость самой установки. Даже ремонт существующих балок может быть дорогостоящим мероприятием, а установка новых обычно требует профессиональной помощи.Материалы и работа должны соответствовать высоким стандартам, чтобы создать стоящий конечный продукт, а это может оказаться дорогостоящим.

Оценив эти пункты, вы лучше поймете, является ли открытый потолок лучшим вариантом для вашего дома. Кроме того, мы рассмотрим четыре наиболее часто задаваемых вопроса о конструкции открытых потолков. Это даст более полное представление о том, что влечет за собой процесс, и о некоторых технических проблемах, с которыми вы можете столкнуться.

Часто задаваемые вопросы

1.Как называются открытые потолочные балки?

Есть несколько терминов, которые взаимозаменяемы для описания физических элементов, используемых в потолке с открытыми балками. Это может сбить с толку тех, кто не знаком со строительными терминами. Брус по определению — это «любой большой кусок древесины, длина которого пропорциональна его толщине и подготовлена ​​к использованию», что, по общему признанию, довольно расплывчато. Треугольные стропильные фермы состоят из трех балок, более длинной анкерной балки у основания и двух более коротких угловых балок, известных как стропила.Стропила соединяются в вершине для поддержки коньковой балки, проходящей по всей длине крыши. Балки под полом, которые выдерживают вес пола, обычно называются балками. Поскольку можно иметь закрытый потолок с открытыми балками, которые поддерживают этаж выше (например, на первом этаже), их также можно назвать балками.

2. Какого размера должны быть потолочные балки?

Для чисто декоративных потолочных балок из дуба это зависит от размера комнаты.Они должны быть пропорциональны размеру комнаты, чтобы не казаться слишком маленькими или большими для помещения. Для более высокого потолка балки должны быть более глубокими и чем длиннее комната, тем они должны быть шире. Для комнаты со стандартным потолком от восьми до девяти футов типичным является размер пять дюймов на три дюйма. Конечно, для существующих балок, которые кажутся слишком маленькими (но структурно прочными), можно установить дубовую облицовку балок, чтобы они казались больше. Для новой постройки компания, разрабатывающая дубовые рамы, будет включать балки, достаточно большие, чтобы выдержать вес конструкции.Если вы устанавливаете несущие балки самостоятельно, рекомендуется проконсультироваться с архитектором или инженером.

3. Как далеко должны быть друг от друга балки на потолке?

Это во многом вопрос личных предпочтений. Опять же, если они являются структурным элементом, они будут включены в первоначальный дизайн дома. В декоративных целях они могут располагаться на расстоянии от двух до восьми футов друг от друга. Размер комнаты снова будет определять, что выглядит лучше всего и, возможно, будет стоить, поскольку чем ближе балки, тем больше балок вам понадобится.Четыре фута друг от друга — довольно стандартное расстояние, чтобы потолок не выглядел слишком загроможденным или пустым.

4. В каком направлении должны проходить потолочные балки?

Несущие дубовые балки обычно проходят по самому короткому направлению в комнату, чтобы распределять вес на несущие стены. На это есть несколько причин. Во-первых, более короткие балки стоят дешевле, поэтому это наиболее экономичный выбор. Для особенно длинных помещений бывает сложно найти цельные балки, достаточно длинные, чтобы их можно было проложить из конца в конец. Деревянные балки, сделанные из нескольких кусков древесины, будут иметь слабые места в стыках, поэтому их прочность будет уменьшена.Для декоративных балок это не проблема, поскольку они не должны выдерживать никаких нагрузок. Если они проходят по ширине комнаты, она может казаться шире. Лучи, идущие по всей длине комнаты, подчеркнут ее длину, таким образом, направление луча может изменить восприятие размеров комнаты. Исключением является так называемый кессонный потолок. К структурным балкам добавляются косметические панели, а между ними добавляются балки меньшего размера. Это создает привлекательный регулярный узор в виде сетки с потолочными панелями, расположенными между балками.Это «сундуки», благодаря которым дизайн получил свое название.

Хотя мы коснулись основных элементов потолков с открытыми балками, это ни в коем случае не исчерпывающее обсуждение. В Hardwoods Group мы — специализированные продавцы древесины, обладающие обширными знаниями обо всех элементах строительства из дуба. Мы можем поставить оптом пиломатериалы любых размеров для вашего собственного проекта потолка или дубовые рамы индивидуального дизайна с любой особенностью, которую вы пожелаете. Позвоните нам для получения дополнительной информации, мы будем рады помочь.

Полезные ссылки

Почему дуб — лучший выбор для кровельных ферм

Механика кровельных ферм

Декоративные кровельные фермы

Как разместить опорную балку потолка внутри | Руководства по дому

Если у вас есть открытая балка, которая не подходит к оформлению вашего интерьера, вы можете закрыть ее фанерой из твердых пород дерева. Это создает законченный вид, который сочетается с другими видами твердой древесины в вашем доме, такими как двери или отделка. Вам понадобится всего три полосы фанеры, чтобы получился ящик с одной открытой стороной. Короб устанавливается прямо над балкой, где крепится к балке с помощью финишных гвоздей. Ограждения из балок могут добавить в любой дом вид устойчивости и прекрасной работы с деревом.

Измерьте балку внизу и прибавьте 1 1/2 дюйма. Например, если размер составляет 6 дюймов, вам понадобится кусок фанеры шириной 7 1/2 дюйма для нижней части.

Измерьте стороны балки и добавьте 3/4 дюйма. Если размеры сторон 8 дюймов, вам понадобятся два куска фанеры размером 8 3/4 дюйма.

Установите настольную пилу и вырежьте три куска фанеры в соответствии с размерами. Измерьте длину балки. Отрежьте столько частей, сколько вам нужно, чтобы получилась длина балки. Например, если ваша балка составляет 144 дюйма, вам понадобятся три 96-дюймовых и три 48-дюймовых элемента.

Установите полотно дадо 3/4 дюйма на настольную пилу. Поднимите лезвие на 1/2 дюйма от кончика самого высокого зуба до точки, где лезвие выходит из стола. Сдвиньте ограждение так, чтобы оно не касалось лезвия, и заблокируйте его.

Поместите нижнюю часть фанеры на стол позади лезвия. Это будет кусок 7 1/2 дюйма. Включите пилу и дважды проведите фанерой по лезвию, чтобы сделать разрез с обеих сторон размером 1/2 дюйма на 3/4 дюйма.

Переверните фанеру и положите на рабочий стол. Нанесите толстую полоску клея на внутреннюю часть канала размером 1/2 на 3/4 дюйма. Вставьте две боковые части внутрь каналов клея.

Забейте гвоздями диаметром 1 1/4 дюйма внешние детали на 3/8 дюйма снизу.Разместите их на расстоянии 3 дюйма друг от друга по длине коробки с обеих сторон. Вы должны увидеть длинную коробку в форме буквы «U» с квадратным дном. Переверните коробку вверх дном и прострелите еще один ряд гвоздей сверху с обеих сторон, используя то же расстояние. Дайте клею высохнуть в течение часа.

Отшлифуйте и слегка закруглите углы наждачной бумагой зернистостью 100. Вытрите подходящее пятно на коробке и нанесите на нее два слоя аэрозольного лака. Подождите один час, чтобы лак высох.

Поместите коробку на балку.Используя лестницы и помощника, которые помогут вам удерживать балку на месте, плотно прижав ее к потолку, забейте 2-дюймовые гвозди через стороны коробки в балку. Разместите их на расстоянии 8 дюймов по обеим сторонам и вверх снизу. Замазать отверстия подходящим мелком для замазки.

Поместите следующую коробку встык с первой коробкой. Установите его таким же образом. Повторите то же самое для такого количества ящиков, которое нужно, чтобы поместить в балку.

Наконечники

  • Таким же образом можно установить короб из твердых пород дерева над балками на стенах или сводчатых потолках.Вы можете использовать твердую древесину для изготовления балок, но с ней труднее работать и она дороже.

Предупреждения

  • При работе с деревом всегда надевайте защитные очки. Не пытайтесь самостоятельно установить корпус-бокс. Они слишком тяжелые. Всегда используйте помощника, который поможет вам поднять и удержать на месте.

Writer Bio

Специализируясь на мебели из твердых пород дерева, столярных изделиях, шкафах, обустройстве дома и архитектурных столярных изделиях, Уэйд Шадди работает в домостроении с 1972 года.Шэдди также работал газетным репортером и писателем, а также писал статьи для журнала Bicycling Magazine. Шэдди начал публиковаться в различных журналах в 1992 году, а в 2008 году опубликовал роман «Темный каньон».

гипсокартон — 14 футов Потолочная балка провисает на 5/8 дюйма — что делать?

Сначала немного предыстории:

Наш дом — двухэтажный отдельно стоящий. На первом этаже она полностью открыта концепция, с ~ 14′ drywalled горизонтальную опорную балку, отделяющую кухню от гостиной.Эта «балка» (я называю ее так, потому что я еще не знаю точно, что находится за гипсокартоном) спускается с потолка примерно на 1,5 фута и имеет обрезки и т. Д. Дому около 7 лет. Мы были вторыми хозяевами дома (дом строителя). У нас есть потолки высотой 9 футов на первом этаже. Наша главная спальня и ванная находятся прямо над этой зоной. В ванной комнате установлена ​​глубокая ванна и отдельный душ, выложенный плиткой. У нас не было проблем с тем, что окна или двери не открываются / закрываются должным образом.

Что происходит

Когда мы купили дом, мы заметили в главной спальне наверху (которая находится прямо над кухней), что пол был довольно скрипучим, когда мы ходили по нему.Мы попросили продавца «исправить» это, но что бы они ни сделали, это длилось недолго, так как скрип вернулся вскоре после того, как мы въехали. Это было около 5 лет назад.

За прошедшие годы мы заметили пару прямых, почти тонких, вертикальных трещин в гипсокартоне, окружающем опорную балку на основном этаже. Однозначно показалось, что разрыв гипсокартонной ленты. В прошлом месяце у нас был подвал закончен, и один из подрядчиков отметил, что есть немного провисать в опорной балке, что мы никогда не замечали до сих пор.Они достали лазерный уровень и подтвердили, что луч прогибается примерно на 5/8 дюйма в середине 14-футового пролета, который он поддерживает, и есть небольшой прогиб в потолке возле луча. На самом потолке пока нет трещин. , только балка. Повреждений потолка от воды не зафиксировано.

Мы только что заделали трещины вокруг балки и начали ежемесячно измерять расстояние от середины балки до пола и наблюдаем, не вернутся ли трещины.

Часть меня хочет открыть потолок и пригласить сюда домашнего инспектора, чтобы он оценил причину, но я тоже не хочу открывать гипсокартон без надобности.

Мы как бы напуганы этим, теперь каждая маленькая трещина, которую мы находим в доме, заставляет задуматься, связана ли она …

Мы не особо умелые люди и не знаем, как подойти к этой проблеме, поэтому мы будем очень благодарны за любой совет.

5 идей для балок из искусственного дерева

Открытые потолочные балки — это архитектурная особенность, позволяющая иметь более высокие потолки, или декоративный элемент, который добавляет шарма.Мы заметили, что балки из состаренного дерева — одна из самых популярных характеристик домовладельцев в настоящее время. Однако старые балки из утилизированной древесины обычно очень тяжелые, дорогостоящие и часто выходят из строя из-за деформации или повреждения насекомыми. Если вы просто пытаетесь выглядеть как открытые балки и не нуждаетесь в опоре, хорошим вариантом будет установка балок из искусственного дерева.

Что такое балки из искусственного дерева?

Фото любезно предоставлено «Вересковым гнездом»

Искусственные балки, которые обычно изготавливаются из полиуретана высокой плотности, выглядят как настоящие.Они широко доступны и доступны в сотнях стилей и текстур. Они также легкие, что упрощает их установку, чем настоящие деревянные балки. Мы попросили пять домашних блоггеров поделиться своими идеями о том, как сделать внешний вид более доступным. Вот пять идей, которые помогут вам решить, что использовать и где разместить потолочные балки.

Основная ванна в старинном стиле

Фото любезно предоставлено Трейси из Beneath My Heart

Трейси из Beneath My Heart влюбилась в внешний вид потолочных балок, просматривая страницы Pinterest. Она добавила искусственные балки в свою главную ванную комнату, чтобы дополнить обновленную ванну на ножках и старинный комод, превращенный в тщеславие. Она была впечатлена простотой установки; она говорит, что она и ее маленькие сыновья могли бы сделать эту работу сами, хотя ее муж помогал.

Посмотрите, как они завершили проект: Установка балок из искусственного дерева в главной ванной комнате

Семейный номер Fake-Out

Фото любезно предоставлено «Вересковым гнездом»

Цена на состаренные деревянные балки отпугивала Вереск из «Верескового гнезда», пока она не обнаружила, как подделать внешний вид.Они с мужем использовали их, чтобы добавить деревенские блики и архитектурные детали к высокому соборному потолку своей семейной комнаты. Они нашли балки в The Home Depot.

Подробнее о проекте Хизер здесь.

Спальня в фермерском стиле

Фото любезно предоставлено Ларисой из блудных произведений

В ходе капитального ремонта своей спальни Лариса из «Блудных кусочков», которая длилась год, перекрашивала старый узорчатый потолок. Вместо искусственного дерева, она купила простые сосновые балки и обработала их, чтобы придать им деревенский вид, который она желала.

Посмотреть больше фотографий и как они закончили потолок: Farmhouse Master Bedroom Grand Finale

Дверной проем с деревянной рамой

Фотография предоставлена ​​The White Buffalo Styling Co.

Линдси из The White Buffalo Styling Co.использовал пиломатериалы для создания и скрытия меньших опорных балок. Их подрядчик смог прибить пиломатериал для каркаса прямо к существующей балке. Для колонн использовали три доски, прибитые к гипсокартону. Они добавили морилку для темного дерева, чтобы завершить образ.

Посмотрите, как она это сделала: Создание балок из искусственного дерева

Деревенский потолок для кухни по бюджету

Фото предоставлено Jenna Sue Design Co.

Деревянные балки были в списке желаний Дженны из Jenna Sue Design Co., когда она искала дом. Когда в доме, в котором она оказалась, их не оказалось, она решила изучить варианты их добавления. Она была удивлена, обнаружив, что даже искусственное дерево обойдется ей в копеечку. Вместо этого она построила желаемые декоративные балки из недорогой белой древесины.

См. Руководство «Сделай сам»: Кухонные хроники: деревянные балки своими руками

Лучшие 7 дизайнерских идей для высококачественных балок из искусственного дерева

Теги: балки из искусственного дерева премиум-качества, Faux T&G, Faux Tongue & Groove, Потолочные доски из искусственного дерева, Искусственные потолочные доски

Благодаря своему характеру и архитектурному интересу, открытые балки становятся плодотворной дизайнерской тенденцией.

Открытые балки добавляют дополнительный визуальный элемент и могут придать текстуру, характер и контраст как внутренним, так и открытым пространствам. Более того, открытие потолка открывает дополнительное пространство и делает комнаты более высокими и просторными.

Из-за этого многие домовладельцы вкладывают средства в добавление декоративных балок на свои потолки.

К сожалению, установка декоративных балок из массива дерева может вызвать некоторые проблемы. Если у вас когда-либо был заказчик на установку декоративной балки, вы, вероятно, уже знаете о проблемах, которые могут возникнуть при установке таких тяжелых элементов на потолок.

Однако у нас есть отличные новости. Если вы решите использовать балки из искусственного дерева, и вы, и ваш клиент сможете избежать потенциальных головных болей и завышенных затрат, связанных с установкой открытых балок.

Искусственное дерево имеет ряд существенных преимуществ в этой области, о которых должен знать каждый строитель. Если вы хотите научиться использовать искусственное дерево для открытых балок, продолжайте читать.

Балки из искусственного дерева легко установить

Одним из основных преимуществ использования искусственной древесины для открытых балок является простота монтажа.

Балки из настоящего дерева очень тяжелые. Из-за этого их установка для открытой балки выглядит довольно непросто. В зависимости от их размера вам может потребоваться дополнительное оборудование для подъема балок на место.

Более того, некоторые потолки не будут достаточно прочными, чтобы выдерживать очень тяжелые балки. В этом случае вам может потребоваться разобрать внутренние стены, чтобы добавить дополнительную встроенную опору для балок.

Все это может сделать установку с открытой балкой более дорогостоящей для ваших клиентов и более сложной для вас.

Напротив, балки из искусственного дерева не имеют этих проблем. Причина этого в том, что они составляют часть веса настоящих деревянных балок. Это делает установку простой, безопасной и беспроблемной. Благодаря этому вы сможете предложить своим клиентам меньшую стоимость установки.

Когда дело доходит до установки балок из искусственного дерева, первое, что вам нужно сделать, это отметить, где балки должны идти. Для этого вам следует использовать искатель шпильки.

Уменьшенный вес балок из искусственного дерева означает, что их можно установить практически на любой потолок, однако точки крепления по-прежнему должны располагаться непосредственно на существующих стойках.

Для большинства установок все, что вам обычно нужно сделать, это вырезать и прикрепить к потолку несколько деревянных монтажных блоков. Затем прикрепите к ним балки. Благодаря уменьшенному весу два человека могут легко поднять и закрепить балки.

Воспользуйтесь преимуществом экономии средств

Еще одно преимущество искусственной древесины для потолка с открытыми балками — она ​​дешевле, чем натуральная древесина. В то время как настоящая древесина стоит дороже, изделия из искусственной древесины намного более рентабельны.

Если вы строите новые дома, это означает, что вы можете использовать высококачественные потолки с открытыми балками за небольшую часть стоимости.Если вы устанавливаете их для клиента в существующем доме, вы можете предложить им очень привлекательную цену, поскольку ваши материальные затраты будут меньше.

Экономия на материальных расходах (без ущерба для качества) — один из главных способов сокращения затрат и увеличения прибыли подрядчиками. Это делает балки из искусственного дерева ценным материалом.

Балки из искусственного дерева выглядят как настоящие

Одна из проблем, связанных с искусственным деревом для открытых балок, — это, конечно же, его внешний вид.Многие изделия из искусственного дерева являются явной имитацией и могут выглядеть дешево.

Не так для искусственно открытых балок. Хотя балки из искусственного дерева намного дешевле настоящего дерева, это не значит, что они не выглядят как настоящие.

Во-первых, они разработаны таким образом, чтобы практически не отличаться от настоящих деревянных балок. Более того, поскольку открытые балки из искусственного дерева устанавливаются над головой на потолке, обнаружить какие-либо явные признаки имитации маловероятно.

Они предварительно обработаны и бывают разных цветов

Одно из очевидных преимуществ использования искусственной древесины для потолка с открытыми балками — это предварительная отделка. Это сокращает трудозатраты на установку, а также обеспечивает более ровную отделку между балками.

Кроме того, балки из искусственного дерева также могут быть изготовлены по индивидуальному заказу по выбору цвета и текстуры. Хотя настоящую древесину можно окрашивать в соответствии с различными дизайнерскими палитрами, результаты не столь надежны. С индивидуальными балками из искусственного дерева вы можете указать точный цвет и быть уверены, что получите его.

Чтобы открытые балки идеально сочетались с остальной цветовой схемой, не забудьте уделить время выбору подходящего цвета и текстуры для балок.

Вы можете использовать балки из искусственного дерева, чтобы скрыть дефекты электропроводки и потолка

Еще одна область, которую следует рассмотреть при установке балок из искусственного дерева, — это их легко использовать в качестве каналов для прокладки кабелей вдоль потолка. Поскольку они полые, вы можете легко пропустить через них осветительный кабель.

Кроме того, с их помощью можно скрыть следы или дефекты на потолке или скрыть существующий стальной каркас.

Прочные балки из искусственного дерева

Если вы хотите получить вид открытых балок с использованием искусственного дерева, еще один важный момент — это то, что искусственные балки очень долговечны.Хотя настоящая древесина также долговечна, у нее есть некоторые потенциальные недостатки с точки зрения долговечности.

Во-первых, деревянные балки уязвимы для термитов и других насекомых. Кроме того, они также подвержены воздействию влаги.

Искусственные лучи, с другой стороны, не имеют ни одной из этих проблем. Поскольку они созданы руками человека, они не являются пищей для роющих насекомых. Они также не подвержены воздействию воды.

Установка открытой балки никогда не была такой простой

Открытые балки могут добавить внутреннему пространству неповторимый характер, класс и интерес.Однако современные методы строительства обычно не требуют использования тяжелых конструкционных балок крыши.

Добавить комментарий

Ваш адрес email не будет опубликован.
