Газовый котел с бойлером - готовые решения для дома, покупайте комплект газовый котел и бойлер по выгодной цене

Готовые решения для отопления и горячего водоснабжения

Любой владелец частного дома или квартиры, решивший установить автономное отопление, сразу задумывается и о возможности обеспечить свое жилье собственным горячим водоснабжением.

Подобная задача решается двумя путями:
  • Можно установить двухконтурный котел, который оснащается двумя теплообменниками – для нагрева теплоносителя, поступающего в систему отопления, и нагрева горячей воды.
  • Можно использовать одноконтурный котел с бойлером косвенного нагрева.

И в том, и в другом случае модели котлов выпускаются, как в напольном, так и в настенном исполнении.

Чтобы избавить отечественного потребителя от забот и сэкономить немало времени на поиск подходящего отопительного и водогрейного оборудования, компания «Masters Group» из Санкт-Петербурга подготовила готовые комплекты, в которых газовый котел с бойлером, необходимой аппаратурой управления и гидравлической обвязкой соединены в единый комплекс.

В зависимости от площади дома, количества проживающих и ряда иных факторов можно выбрать именно тот комплект газовый котел с бойлером, который максимально отвечает требованиям конкретного заказчика.

Преимущества нашего предложения

Все предлагаемые компанией «Мастерс груп» варианты готовых решений были разработаны с учетом опыта эксплуатации ранее реализованных проектов по устройству автономных систем отопления, котлы которых также обеспечивали горячее водоснабжение отапливаемых объектов (квартиры, жилые частные дома, коммерческие заведения и многое иное). В качестве основного и дополнительного оборудования (котел с бойлером) выступает продукция всемирно известного бренда Vaillant.

Вот несколько причин, почему выгоднее покупать готовый комплект газовый котел с бойлером Vaillant:
  • решение обеспечивает эффективную работу автономного отопления и ГВС;
  • комплекс гарантирует удобное управление и обслуживание;
  • в решениях используются оригинальный газовый котел с бойлером Vaillant и другие высококачественные комплектующие;
  • существенная экономия финансов – комплект стоит на 20% дешевле, чем покупка всего оборудования отдельными элементами.

Все готовые решения тщательно разработаны инженерами компания «Masters Group» и укомплектованы с доскональным изучением особенностей и возможностей каждого агрегата. Например, объем бойлера косвенного нагрева тщательно подбирается, учитывая мощность отопительного котла. А входящие в комплект автоматические терморегуляторы обеспечивают не только комфортную эксплуатацию комплекса, высокие характеристики, но и экономный расход топлива.

Газовый котел со встроенным бойлером

Сейчас мы с вами разберемся как выбрать газовый котел со встроенным бойлером и в чем отличие одноконтурных от двухконтурных. В конце посмотрим кто производит лучшие модели в данном сегменте.

Наладить и обустроить систему горячего водоснабжения в доме можно различными способами. Один из вариантов — установка газового котла со встроенным бойлером.

Котёл со встроенным бойлером

Отличия и преимущества одноконтурных и двухконтурных котлов

Одноконтурный газовый котел предназначен исключительно для отопления дома — в нем нет встроенного водонагревателя, обеспечивающего жильцов горячей водой.

Если подключить к нему бойлер, он будет нагревать воду для различных бытовых нужд.

Механизм двухконтурных агрегатов более сложный и цена на них выше.

Основное достоинство газового котла со встроенным накопительным баком заключается в том, что вам не придется дополнительно покупать и устанавливать бойлер косвенного нагрева. Помимо этого, вода в нем нагревается намного быстрее, чем в одноконтурных котлах.

К устройствам с двумя контурами вы можете подсоединить отдельный бойлер для того, чтобы горячей воды было больше. Если же у вас уже стоит одноконтурный котел, то к нему в дополнение можно купить специальный бойлер послойного нагрева, который оборудован проточным нагревателем жидкости.

Если вы владелец квартиры, которая небольшая по площади и вам нужно сэкономить место, то наиболее оптимальным вариантом станет одноконтурный котел со встроенным бойлером.

Для избежания всевозможных проблем, которые могут возникнуть в из-за неверной установки оборудования, производить монтаж должны специалисты.

В настоящее время вы можете найти такие модели двухконтурных котлов:

  • с проточным водяным теплообменником;
  • со встроенным бойлером на 40-60 л;
  • со встроенным бойлером на 80-599 л.

Основные характеристики настенных котлов с проточным водяным теплообменником:

  • одновременно могут отапливать помещения, общая площадь которых — до 300 м²;
  • они компактны, вы можете вмонтировать их в нишу в стене;
  • приемлемая цена;
  • отличаются несложным монтажом;
  • простое и удобное управление.

Устройство газового котла со встроенным бойлером

Плюсы газовых котлов отопления с бойлером объемом на 40-60 л:

  • могут обогревать площадь до 300 м² и параллельно подавать воду сразу в 4 водоразборные точки;
  • просты в управлении;
  • имеют систему самодиагностики.

Агрегаты с бойлером на 80-500 л бывают трех типов. К первым двум относятся приборы, в комплекте которых присутствуют все необходимые детали, они компактны и позволяют полностью управлять системой.

К третьему типу относятся котлы, для которых нужно устанавливать дополнительное оборудование и докупать другие детали. В результате, чтобы докупить все нехватающие элементы, придется потратить немало средств.

Как уже отмечалось, большинство пользователей отдает предпочтение одноконтурным газовым котлам с отдельно стоящим бойлером.

Отметим основные достоинства таких устройств:

  1. Большое внутреннее сечение теплообменника, благодаря чему накипи образуется значительно меньше.
  2. Отличаются надежностью.
  3. Механизм и принцип работы прибора — простой.
  4. Тепловая энергия расходуется целесообразно, вследствии чего КПД увеличивается, а топливо расходуется более экономично.
  5. Их легко обслуживать.
  6. С газовым котлом и бойлером вы гарантированно будете обеспечены горячей водой в любое время суток.

Производители

Сегодня ведущими производителями газовых котлов со встроенным бойлером являются: Electrolux, Ariston, Viessmann, Baxi, De Dietrich, Vaillant, Wolf, Chaffoteaux, Biasi.

Производитель Модель Характеристика
Electrolux Electrolux GCB Magnum 28 Fi Котел газовый настенный с бойлером на 60 литров.
Мощность: 28.70 кВт.
КПД: 92.4 %.
Напряжение: 220 В.
Камера сгорания: закрытая.
Кол-во контуров: двухконтурный.
Теплообменник: раздельный.
Размеры (ВхШхГ): 900x600x460.
Ariston Ariston Clas B Evo 24 FF Настенный газовый котел со встроенным бойлером.
Мощность: 24.00 кВт.
КПД: 92.0 %.
Напряжение: 220 В.
Камера сгорания: закрытая.
Кол-во контуров: двухконтурный (отопление и ГВС).
Теплообменник: раздельный.
Размеры (ВхШхГ): 943x600x460
Ariston Ariston Clas B Evo 30 FF Накопительная ёмкость: 8 литров.
Мощность: 30.00 кВт.
КПД: 92.0 %.
Напряжение: 220 В.
Камера сгорания: закрытая.
Кол-во контуров: двухконтурный.

Теплообменник: раздельный.
Размеры (ВхШхГ): 943x600x460
Viessmann Viessmann Vitopend 100-W WHKB025 Накопительная ёмкость: 4 литра.
Мощность: 25.10 кВт.
КПД: 90.0 %.
Напряжение: 220 В.
Камера сгорания: открытая.
Кол-во контуров: двухконтурный (отопление и ГВС).
Теплообменник: раздельный.
Размеры (ВхШхГ): 725x450x360
Viessmann Viessmann Vitopend 100-W WHKB026 Накопительная ёмкость: 4 литра.
Мощность: 30.00 кВт, КПД: 90.0 %.
Напряжение: 220 В.
Камера сгорания: открытая.
Кол-во контуров: двухконтурный (отопление и ГВС).
Теплообменник: раздельный.
Габаритные размеры (ВхШхГ): 725x450x360
Baxi Baxi Nuvola-3 B40 280 i Предназначен для отопления частных домов, коттеджей, загородных домов, дач площадью до 280 м², а также для организации горячего водоснабжения.
Особенности: бойлер на 40 литров; раздельные теплообменники; погодозависимая автоматика; ЖК-дисплей; кнопочное управление; гидрогруппа из латуни; расширенный функционал; программирование.
De Dietrich De Dietrich MS 24 Настенный газовый котел с накопительной ёмкостью на 6 литров.
Мощность: 24.00 кВт.
КПД: 91.0 %.
Напряжение: 220 В.
Камера сгорания: открытая.
Кол-во контуров: одноконтурный.
Теплообменник: раздельный.
Габаритные размеры (ВхШхГ): 730x400x299

Про модели газовых котлов Биаси со встроенным бойлером можно прочитать здесь.

Таким образом, приобретая газовый котёл со встроенным бойлером, можно добиться существенной экономии средств без потери функциональности и удобства в использовании.

С одним контуром или двумя? С бойлером или без? Выбираем газовый котел

С одним контуром или двумя? С бойлером или без? При выборе газового котла для отопления дома надо сразу принять решение, как будет устроено горячее водоснабжение. Houzz.ru описал несколько схем, как обладатель газового котла может добыть горячую воду — и у каждой есть свои плюсы и минусы.

Разберемся, какая из них подойдет для решения конкретных задач.

Слабое место двухконтурного котла

Газовые котлы делятся на одноконтурные (отопление) и двухконтурные (отопление и горячее водоснабжение). Это не значит, что одноконтурный котел не способен обеспечить дом горячей водой. Но изначально, в оригинальной комплектации, такую функцию имеет только аппарат, рассчитанный на два контура.

Как он работает? Двухконтурный котел имеет два теплообменника: основной отвечает за нагрев теплоносителя в системе отопления, а дополнительный, по сути, работает как проточный водонагреватель. Когда кто-то включает воду в кране, клапан переключает теплоноситель на вторичный теплообменник и начинает греть проточную воду. Действует приоритет системы ГВС: пока из крана льется вода, отопление не работает.

Двухконтурные газовые котлы часто бывают настенными, с закрытыми камерами сгорания и тонкими коаксиальными дымоходами. Выглядят аккуратно и стоят ненамного дороже одноконтурных.

К тому же такой котел — практически мини-котельная, в нем уже есть вся необходимая начинка: циркуляционный насос, расширительный бачок, контроллер, системы безопасности.

Чем плох этот вариант? Схема ГВС с двухконтурным газовым котлом не может обеспечить комфортное и экономное пользование горячей водой в доме по следующим причинам.

Температура и напор воды в трубах очень сильно зависят от величины расхода воды. По этой причине при открывании еще одного крана значительно меняется температура воды и напор в системе ГВС. Одновременно пользоваться водой даже в двух местах очень некомфортно.

Фото: ktl.by

Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.

При каждом открытии водоразборного крана двухконтурный котел то включается, то выключается, что сокращает ресурс их работы.

В системах ГВС с двухконтурным котлом невозможно сделать рециркуляцию воды в трубах разводки по дому. Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды.

Часть воды в самом начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остыть в трубах.

Итак, двухконтурный котел с проточным водонагревателем, не требующий бойлера, хорош для маленького дома или квартиры, поскольку существенно экономит место. Его есть смысл выбрать, если в семье два-три человека.

Интегрированный накопитель

Двухконтурный котел со встроенным бойлером послойного нагрева — совсем другое дело. При всех преимуществах двух контуров он лишен многих недостатков модели без накопителя. Благодаря встроенному «термосу» такой котел может сразу выдать воду заданной температуры на несколько точек водозабора. В бойлерах послойного нагрева нет теплообменника, а вода греется благодаря проточному нагревателю. Пока вы расходуете запас, нагреется новая.

Конденсационный котел со встроенным бойлером послойного нагрева воды на кухне (белый с магнитиками)

Обычно бойлеры послойного нагрева помещаются в один корпус с двухконтурными котлами. Нагретая вода движется из теплообменника котла в бойлер. Вода, которая используется в системе горячего водоснабжения, берется из верхних слоев водонагревателя.

Бойлер находится в нижней части котла

Чаще всего подобные устройства применяются в случае отсутствия возможности установить большой бойлер косвенного нагрева, функционирующий с одноконтурным котлом.
Встроенными накопителями оснащают и навесные, и напольные модели. Особенно хороши последние, поскольку баки у них покрупнее.

Фото: mynovostroika.ru

В среднем по производительности бойлер послойного нагрева в полтора раза эффективнее бойлера косвенного нагрева (со змеевиком), а на начальном этапе работы — еще больше. Вода поступает в верхний слой бака уже горячей, и оттуда же забирается в контур ГВС. Через пять минут можно принимать душ. В бойлере косвенного нагрева вся вода нагревается одновременно, и времени на ожидание уйдет раза в четыре больше. При нечастом и нерегулярном использовании горячей воды бойлер послойного нагрева будет выгоднее косвенного: меньше потери тепла при остывании и подогреве. Опять же — место: котел с бойлером послойного нагрева объемом в 20−30 литров не особо отличается по размерам от котла без бойлера. Ему не нужна котельная.

Фото: mynovostroika.ru

Какие минусы? Во-первых, цена: газовые котлы с интегрированными бойлерами стоят значительно дороже чисто двухконтурных аналогов.

Во-вторых, двухконтурные котлы при жесткой воде — плохой вариант и с бойлером, и без. Пластины вторичного теплообменника быстро зарастают накипью, происходит закипание. Чистка не панацея: чем чаще чистишь, тем быстрее оседает накипь. Поэтому если вы уже купили такой аппарат, придется заняться подготовкой воды. Отдайте ее на анализ еще до монтажа системы. В лаборатории вам дадут рекомендации по смягчению и очистке воды. Где-то хватит угольных фильтров, а где-то понадобится блок химической очистки.

Бойлер косвенного нагрева

Если вам постоянно нужна горячая вода комфортной температуры, есть резон выбрать одноконтурный котел и присоединить к нему бойлер косвенного нагрева. В отличие от бойлера послойного нагрева, в нем имеется змеевик (спиральный теплообменник), по которому движется горячая вода или антифриз из системы отопления, отдавая часть тепла воде в баке. Даже при выключенном отоплении она благодаря теплоизоляции из пенополиуретана за сутки остывает всего на несколько градусов.

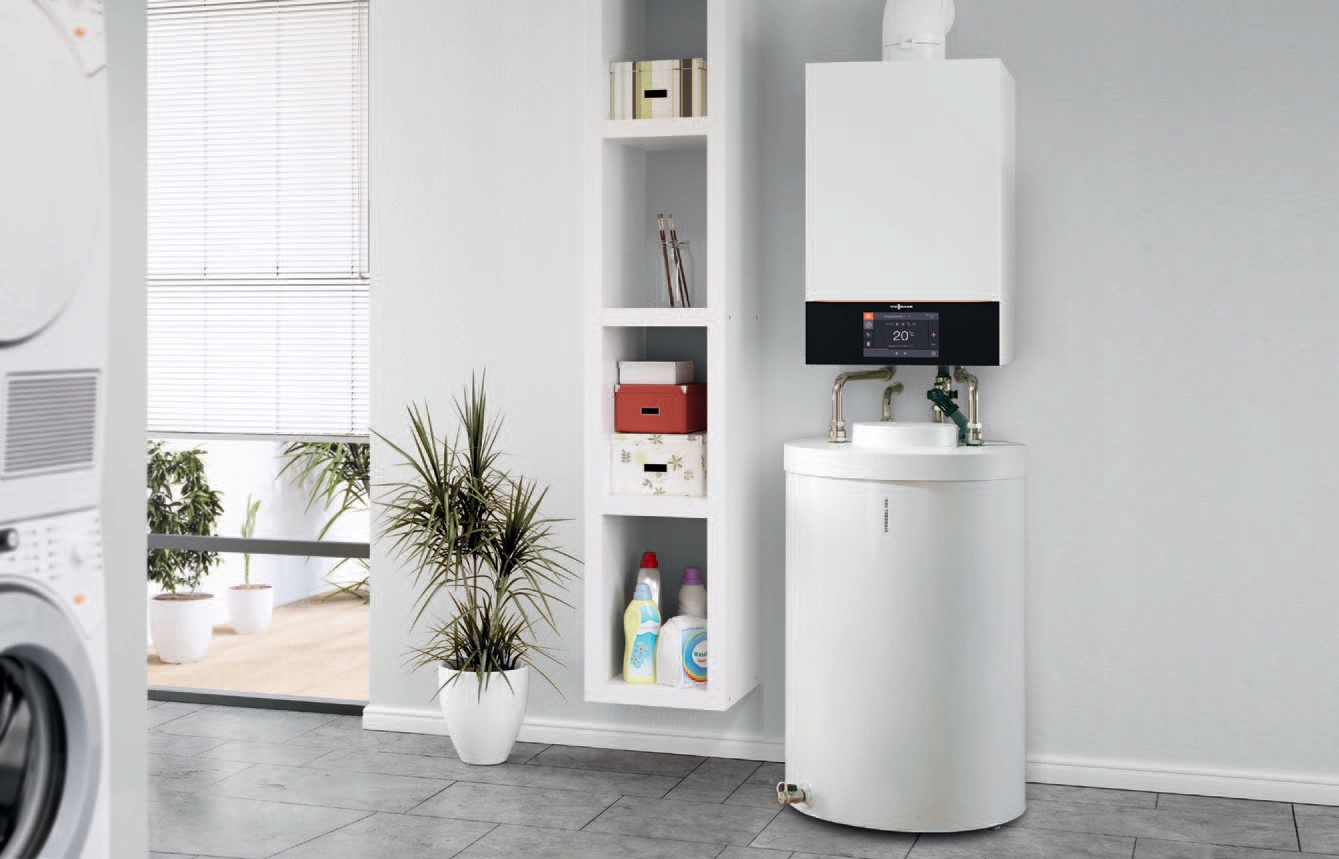

Одноконтурный газовый котел с бойлером косвенного нагрева

Бак у накопительного водонагревателя обычно делается из нержавеющей или эмалированной стали, иногда используется стеклокерамика. С коррозией в баке водонагревателя борется магниевый или титановый анод. Последний дороже, но лучше.
То, насколько выгоден окажется для вас бойлер — хоть электрический, с ТЭНом, хоть косвенного нагрева — зависит от теплоизоляции бака: хороший не бывает менее 4 см толщиной. Если вы будете пользоваться прибором постоянно, не стоит экономить: чем лучше теплоизоляция, тем меньше вы потратите топлива.

Если бойлер позволяет организовать рециркуляцию в системе ГВС, будет совсем хорошо: из любого крана сразу пойдет горячая вода, поскольку насос будет ее все время гонять по кругу. На контур с рециркуляцией можно «повесить» полотенцесушитель или водяной теплый пол, которые будут работать без включенного отопления. Экономическая выгода рециркуляции — спорный вопрос (энергозатраты насоса и рассеивание тепла при циркуляции против водозатрат при сливе), но это удобно.

Основных минусов у комбинации одноконтурного котла и бойлера косвенного нагрева два: вместе они дороже двухконтурного котла и потребуют отдельного помещения под котельную. На кухне такую пару уже не поставишь.

Читайте также

Что выбрать двухконтурный, одноконтурный котел и колонку/бойлер

12.11.2020

Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, котел плюс колонку или котел с бойлером?

Выбираем: двухконтурный котел или одноконтурный котел и водонагреватель?

Цифры в платежных квитанциях не радуют с каждым годом. Подсчитывая расходы, практически каждый второй человек задается вопросом – как экономнее и эффективнее решить 2 глобальные задачи для каждой семьи – ГВС и отопление в холодный период года.
Что выбрать котел обеспечивающий одновременно ГВС и отопление или агрегат с одним контуром в сочетании со сторонним водонагреватель?


Двухконтурная система отопления и ГВС

Двухконтурный котел – это оборудование, которое предназначено для нагрева горячей воды для потребительского пользования и отопления помещения.
На сегодняшний день современные газовые котлы стали довольно технологическим оборудованием, их КПД может превысить 110. Из – за постоянного роста цен на газ – современные производители проводят массу обновлений для большей экономии, дабы сохранить своего потребителя. Модулируемая мощность газовой горелки, все возможные датчики комнатной и наружной температуры воздуха и много другое.

Существуют 2 основных типа двухконтурных котлов:

• со встроенным теплообменников для горячей воды и отопления
• со встроенный баком для ГВС.

За счет своей компактности и функциональности – решает сразу 2 задачи, котлы газовые двухконтурные очень популярны в новостройках Украины. Они идеально подходят для 2-3 комнатных квартир с 2-3 водоразборными точками. Важно отметить, что газовому двухконтурному котлу необходимо время на приготовления первых порций горячей воды для бытовых нужд.

Настенный газовый котел со встроенным бойлером – альтернатива двухконтурным газовым котлам. С одной стороны, есть постоянный запас горячий воды. Уменьшается время на ожидание и расхода воды. С другой стороны, производитель все же нацелен сохранить компактность агрегата, поэтому обеспечить большим объемом бойлера – нет физической возможности. Как правило, это от 40 – 80 литров.

WaterStore рекомендует двухконтурные газовые котлы проверенных производителей:


Одноконтурный котел в сочетании со сторонним водонагревателем

Электрический котел

Конечно, если у вас нет доступа к газу, то единственным выбором для отопления и водоснабжения остается электрокотел и электрический проточный нагреватель или накопительный бойлер. ,
Важнейшим требованием для использования электроприборов (котел, водонагреватель) – усиленная электросеть. Если при включении электрического чайника – свет тускнеет, такая проводка не потянет.

Электрические котлы отличаются более простой конструкцией, меньшими габаритами. Производительность и эффективность на уровне с двухконтурными котлами. Современные проточные водонагреватели занимают мало места, отличаются достаточно надежной механикой. Часто в коттеджных домах, электрические котлы используется как дополнение к газовой отопительной системе. На случай холодных зим, с рекордно низкими температурами.

Проточный или накопительный электрический водонагреватель?

Проточный водонагреватель «электрическая колонка» начинает готовить воду моментально, как только вы включите кран на водоразборной точке. Правда сразу на несколько точке, проточной колонки может не хватить.
Бойлер электрический конструктивно подразумевает накопительный бак. В нем «хранится» определенный объем воды. Как только он израсходуется, датчик температуры дает команду включить бойлер в режим обогрева. Важно понимать, за счет того, что в баке постоянно находится вода – отложение солей и много иных примесей неизбежно. Поэтому, своевременная очистка бойлера не только продлит срок службы самого бака, но и предоставит возможность пользоваться чистой водой, без неприятного запаха.

Для оперативной подачи горячей воды, электро колонка потребляет достаточно большое количество электроэнергии от и нередко требует 3‑х фазной напряжения в сети.
В то время как мощность электрического бойлера колеблется между 1 и 3 кВт.

Газовый котел

Газовый котел в сочетании с электрическим бойлером либо бойлером косвенного нагрева будет хорошим решением в случае дома для большей семьи. Большой разбор на протяжении короткого времени (утро, вечер) будет компенсироваться высокой производительностью крупного бойлера (120-250л).

Бойлеры могут быть электрическими и косвенного нагрева. Электрический накопительный бойлер - типичный бойлер, к которым мы все привыкли, оснащен электрическим нагревателем, теном. Бойлер косвенного нагрева использует тепло, выработанное газовым либо электрическим котлом.

Если площадь позволяет, лучше использовать бойлер косвенного нагрева, так как он обеспечит подачу горячей воды одновременно в нескольких точек водоразбора с разной температурой на каждой из точек. Что невозможно добиться с проточным водонагревателем или двухконтурным котлом.

Электро бойлер более дешевый, однако более дорогой в эксплуатации, потребляет значительное количество электроэнергии для нагрева. Бойлер косвенного нагрева будет более дорогим в покупке и обвязке, однако сэкономит средства на протяжении эксплуатации.

WaterStore рекомендует одноконтурные газовые котлы проверенных производителей:


Подведем итоги:

Преимущества системы с двухконтурным котлом:

• Занимает мало места, компактные габариты – идеально для небольших квартир
• Большая надежность более совершенной системы
• Минимальная необходимость для обслуживания
• Доступные цены на монтажные работы

Преимущества сочетания одноконтурного котла с проточными и накопительными нагревателями:

• Возможность выбор водонагревателя исходя из возможностей – колонка, накопительный электрический бойлер или косвенного нагрева.
• Большая стабильность системы – каждый из приборов работает самостоятельно друг от друга
• Газовый котел + бойлер косвенного нагрева идеально подходят для частных домов с доступным местом для размещения котельни.

Недостатки двухконтурного котла:

• Во время нагрева воды ГВС на полную мощность перестает греть воду в отопительном контуре. Этот минус решается установкой аккумулирующего бака
• Ограничение по времени нагрева ГВС – помимо ожидания заданной температуры, стоит помнить и о расходе самой воды.
• Модели со строенным бойлером – не радуют своим объемом бака.

Недостатки сочетания одноконтурного котла с проточными и накопительными нагревателями:

• Более сложная обвязка
• Требует определенных условий по монтажу и хранению
• Высокая стоимость монтажных работ

Настенный газовый котел с бойлером косвенного нагрева

Если имеется возможность подключить к дому магистральный газ, то для приготовления горячей воды и для отопления дома будет использоваться автоматизированный газовый котел. На сегодняшний день это само собой разумеющееся решение из-за дешевизны природного газа и удобства пользования котлом.

С выбором нет сложности, но…

С выбором газового котла проблем обычно не возникает. Известно, что настенный котел с горелкой закрытого типа, у которого короткий дымоход выходит через стену, наиболее предпочтительный при небольших мощностях отопления – до 30 кВт.

С мощностью котла тоже все понятно, — подбирается по известным критериям или по рекомендациям специалистов.

Но затруднения в основном вызывает вопрос, одноконтурный или двухконтурный котел выбрать. А также нужен ли бойлер косвенного нагрева или нет, — ведь это существенные дополнительные траты. А если бойлер приобретать, то как его подключить к котлу.

Далее проясним ситуацию с этим ключевым вопросом выбора газового котла и разберемся, как лучше обеспечить горячее водоснабжение в частном доме и в квартире

Особенности работы каждого из котлов

В одноконтурном котле жидкость может нагреться только в одном теплообменнике для отопления дома. Для водоснабжения теплообменника нет, и у котла два подключения гидравлики – подача и обратка на отопление.

В двухконтурном котле могут нагреваться жидкость для отопления и вода для горячего водоснабжения (ГВС).

Чтобы с одноконтурным котлом получить горячую воду для бытовых нужд, к нему нужно подключить бойлер косвенного нагрева. Это большая емкость в теплоизоляторе, внутри которой находится змеевик для прохождения теплоносителя из системы отопления.

Подключается бойлер ГВС к контуру отопления по особой схеме. Которая, как правило, обеспечивает, так называемый «Приоритет бойлера». Если вода в системе ГВС остыла ниже заданного значения, то котел переключается полностью на нагрев бойлера. Когда вода нагрелась, обычно до 50 – 55 градусов, то снова включается отопление.

Дополнительное оборудование для подключения бойлера

С бойлером устанавливается дополнительное оборудование:

  • Расширительный бак в систему ГВС – устройство, которое компенсирует увеличение объема воды при нагреве. Емкость – 1/10 от объема бойлера.
  • Циркуляционный насос, который обеспечит подачу горячей воды и давление в системе ГВС.
  • Предохранительный клапан, а также дополнительные трубопроводы, краны и другие элементы системы.

Нужно также не забыть, что все это смонтировать самостоятельно не столь просто, если раньше «не крутили гаек». Придется приглашать специалиста.

Котел с бойлером и другими элементами системы на кухне разместить вряд ли получится. Да и не рационально это из-за загромождения и шума оборудования. Поэтому под него желательно выделить отдельное помещение — котельную.

Особенности, недостатки двухконтурного котла

Двухконтурный котел представляет из себя миникотельную в «одном шкафе», в нем имеются уже и приборы безопасности, и циркуляционные насосы, а в
отдельных моделях и расширительные баки. И все это помещается в небольшом аппарате, подвешенном на стене.

Производительность прямого нагрева воды в контуре не велика – расчет только на один отрытый кран. Это значит, что душ может принимать только один человек и желательно, чтобы ему не мешали в это время, открывая горячий кран на кухне, а ванная должна быть не слишком велика, так как набирать ее водой с высокой температурой долго.

При каждом открытии крана второй контур котла будет включаться в работу, если задан режим нагрева воды. Частые включения котла зачастую просто тревожат владельцев – не поломается ли преждевременно?

Размещение двухконтурного

Основное предназначение двухконтурных котлов – небольшие дома и квартиры, где оборудование размещаются рядом с кухней, но и не далеко от ванной. Небольшие расстояния — необходимость для такого типа котлов, — чем короче путь горячей воды к потребителю, тем лучше, чтобы не приходилось слишком долго ждать пока пойдет горячая вода.

Специалисты считают, что максимальное расстояние от контура нагрева к крану – 7 метров. Если больше, то все это становится просто расточительным. Обычные же расстояния – от 1,5 до 3 метров. Но в приоритете размещения — кухня, где горячий кран открывается часто.

Когда нужен бойлер

Для большого дома, где имеются значительные расстояния между потребителями ГВС, а также где есть большие расходы горячей воды, или же там, где люди хотят расходовать много горячей воды, нужно выбирать бойлер косвенного нагрева, — он может одномоментно дать «лавину» нагретой жидкости без значительных скачков температуры.


Также можно сделать систему постоянной циркуляции горячей воды между краном и бойлером, и если вы откроете кран даже в 20 метрах от бойлера, то тут же получите горячую воду.

Это значительно экономичнее, чем дожидаться пару минут, спуская холодную воду тоннами. В таких условиях с двухконтурным котлом недостаток мощности второго контура будет доставлять уже существенные неудобства.

Объем бойлера

Обычно устанавливают бойлеры объемом от 80 до 300 литров. Объем бойлера в принципе не сильно ограничивается мощностью котла и выбирается по предпочтениям. Чем больше количество принятия ванн, — тем больше нужен бойлер. Скажем так, что для большой ванны с гидромассажем даже и 300 литров маловато – нужно 500.

В большинстве же случаев выбор ограничивается в размерах 100 – 200 литров.
Этот же объем весьма быстро подогреет обычный газовый котел мощностью 12 – 20 кВт.

Вопрос цены

Двухконтурный котел лишь не значительно дороже одноконтурного. Но комплект – одноконтурный котел, плюс бойлер, плюс вся система к бойлеру весьма ощутим по цене – на несколько сотен $ дороже, чем двухконтурный котел.

Этот аргумент зачастую является решающим, в пользу выбора простого двухконтурного котла.
(К вопросу о цене, кстати, читайте какой котел и какая система отопления будут экономичными)

Другим фактором, подталкивающим сделать такой же выбор, является недостаток информации. Люди зачастую не знают, зачем еще нужен дорогой элемент бойлер и все связанные с ним сложности, и не хотят в этом разбираться. И это не редко приводит к следующему результату.

Как нельзя подключать бойлер ГВС

Частенько бывает и такая ситуация. Ощутив недостаток комфортности пользования ГВС от двухконтурного котла, жильцы решают исправить положение и прикупить таки бойлер. Но как его подключать?

Ответ, казалось бы, очевиден, – без дополнительной автоматики, дешево, прямо ко второму свободному контуру котла.

Но этого делать нельзя. Второй контур ограничен по температуре 60 градусов, — чтобы не было ожогов от ГВС. Поэтому он никогда не нагреет воду в бойлере до 60 градусов, даже до 50. При нагревании температура на обратке этого контура поднимется до 50 градусов, и котел будет работать в ненормальном режиме, с минимальным пламенем, постоянно отключаясь и включаясь и т.д. Поэтому остается подключать бойлер, как и положено по классической схеме к высокотемпературному контуру отопления.

Котлы со встроенным бойлером ГВС

Это напольные аппараты, напоминающие по виду холодильник, но могут быть маломощными, т.е. это приспособленный образцы настенных котлов. При емкости бойлера до 100 литров, могут быть и настенными.

Особенность в том, что совмещенные с бойлером котлы можно установить, как отдельно стоящий аппарат не только в котельной, но и в другом подсобном помещении, — удобная штука при недостатке места, да и монтировать воедино систему не нужно.
В местах постоянного нахождения людей никакие котлы устанавливать не рекомендуется, так как они шумят. Установка на кухне, это скорее вынужденная мера.

В итоге мы разобрались, когда стоит покупать двухконтурный котел, а когда нужен одноконтурный. Но в принципе, складывается мнение, что на системе горячего водоснабжения экономить не нужно. Она должна быть максимально комфортной. Поэтому бойлер с одноконтурным котлом все же в приоритете.

В частных домах, где предусмотрено и возможно подведение магистрального газа, хозяева зачастую решают принцип газового оборудования, которое будет располагаться в доме. Ведь газовый котел способен не только прогреть теплоноситель, циркулирующий по внутреннему контуру и обеспечивающий нагрев радиаторов, но и приготовить горячую воду в бойлере для нужд хозяйственного порядка. Для такой цели вполне можно рассмотреть приобретение одноконтурного газового котла с бойлером косвенного нагрева.

Что такое одноконтурный котел с бойлером косвенного нагрева

Несмотря на то, что в такой цепи монтируется только один контур, подобное оборудование способно обеспечить приготовление горячей воды. Это происходит вследствие того, что в водонагреватель, который представляет собой термическую емкость монтируется спиральная трубка, по ней циркулирует теплоноситель. А он, в свою очередь, прогревается в газовом котле. Таким образом, тепло отдается воде, и она прогревается, что позволяет существенно экономить электрическую энергию.

Принцип работы

Газовые одноконтурные котлы с косвенным бойлером работают по двум основным схемам подключения. Принцип работы первой заключается в следующем:

  1. Здесь главенствует клапан трёхходовой. Непосредственно в выходное отверстие газового котла монтируется насос, который обеспечивает циркуляцию и создает давление. Следующим этапом производится установка трехходового клапана, который соединяют с термостатом бойлера. При нагреве водопроводной воды или другого теплоносителя, его поток направлен на систему отопления, причем приоритетно попадание горячего носителя в змеевик бойлера. Это происходит при помощи дополнительного, второго насоса. И получается, что в этом случае горячее водоснабжение и отопительная система подключены параллельно, и они могут образовать два контура, именно в этой замкнутой цепочке. А уже после бойлера устанавливается дополнительный насос, который помогает регулировать работу термостата. Принцип запуска и остановки процесса тоже регулируется термостатом, а именно, при сильном нагреве происходит принудительное перекрытие подачи топлива, при остывании теплоносителя топливо вновь пропускается, и автоматически поджигается горелка.
  2. Если нет двойного контура и приоритет не отдан нагреву горячей воды, бойлер монтируется в общую систему, устанавливается в удобном месте, и нагрев воды происходит наравне со всеми радиаторами.

Технические характеристики

Технические характеристики при выборе модели рассматриваемой системы должны соответствовать уровню предполагаемого комфорта и объему используемого тепла и горячей воды. Так как они будут сильно разниться в зависимости и от площади помещения, и активности пользования системой. Потому что некоторые владельцы посещают частные дома только на короткий срок, иные же живут в них постоянно.

Также сильно влияет количество проживающих человек и наличие домашних животных. Потому что, в любом случае, чем больше проживает народу, тем активнее используется горячая вода. Поэтому, при выборе модели, необходимо учитывать все характеристики обогреваемого объекта, чтобы выбрать оптимальный вариант.

Особенности монтажа

К особенностям монтажа относятся следующие моменты:

  • всю обвязку самого водонагревателя необходимо подключать не только к системе отопления, но и к обоим магистралям водоснабжения, то есть и к холодной, и к горячей воде;
  • следует отметить, что подключается к системе ввод холодной воды снизу, а отвод горячей происходит сверху емкости, при этом точка рециркуляции расположена примерно посередине емкости бойлера;
  • прогретый теплоноситель должен продвигаться по схеме сверху вниз;
  • стоит отметить, что жидкий теплоноситель продвигается к верхнему патрубку, а затем возвращается обратно в лоно магистрали отопления с нижнего патрубка емкости. Именно такая особенность помогает повышать коэффициент полезного действия, так как тепло отдается для начала в самые прогретые слои теплоносителя;
  • важно знать, какими способами можно подключить бойлер для того, чтобы он правильно работал, максимально используя свои ресурсы;
  • именно для одноконтурного газового котла с бойлером косвенного нагрева предусмотрен датчик, регулирующий температуру, и устанавливается он непосредственно в баке;
  • при подключении бойлера к котлу одноконтурному нужно обязательно применять схему с двумя насосами циркуляции. Важно отметить, что такой тип сможет заменить рассматриваемую ранее схему с трехходовым датчиком;
  • важно знать, что также к особенностям подключения относится разделение потоков, по которым продвигается теплоноситель;
  • за счет того, как настраивается алгоритм сборки системы отопления, главенство при получении тепла может быть либо у водонагревательной системы, либо у контура, где циркулирует теплоноситель;
  • термостат также регулирует включение попеременное обоих насосов, установленных в баке.

Требования к месту расположения такого котла

Газовые котлы одноконтурные подразделяются на напольные и настенные, и, в зависимости от приобретаемой модели, будут и особые требования к помещению:

  1. Для настенных одноконтурных газовых установок необходимо:
  1. наличие хотя бы одного окна в помещении, где будет размещаться сам котел;
  2. нужно смонтировать дымоход;
  3. бойлер лучше всего располагать поблизости от котла.
  • Для напольной газовой конструкции необходимо:
    1. оборудование отдельного помещения;
    2. изолирование стен негорючими материалами;
    3. организация дымохода;
    4. оборудование приточно-вытяжной вентиляции;
    5. монтирование бойлера либо возле котла, либо хорошее утепление трубы, которая будет подавать горячий теплоноситель в бойлер, установленный в доме;
    6. организация бетонного участка под установку самой конструкции котла.
    7. Отзывы

      Пользователи, которые уже приобрели необходимое оборудование, предлагают, при выборе одноконтурного газового котла с бойлером косвенного нагрева, потребителю обратить внимание на следующие детали:

      • у какого производителя приобретается данная конструкция, потому что если завод, выпускающий агрегаты, еще не широко представлен, то в случае надобности гарантийного ремонта или другой поломки, найти сервисную станцию или необходимые детали будет крайне сложно;
      • а также большой популярностью пользуются настенные газовые установки, потому что для них нет надобности возводить отдельное помещение, как это произойдет в случае покупки напольного газового котла;
      • настенные одноконтурные газовые котлы довольно легко монтировать и в малогабаритных помещениях, и даже в офисах, где нет отопления, потому что ширина корпуса составляет всего лишь 40-45 см;
      • необходимо, по отзывам, приобретать модели, в которых в комплекте идут все крепежные детали, а также монтажные элементы, помогающие с легкостью установить конструкцию даже самостоятельно, не прибегая к дорогостоящей посторонней помощи;
      • стоит обратить внимание на модели, где водонагревательный бачок начинается от 6-7 литров, и он оснащен циркуляционным насосом;
      • удобны модели с ясно отраженными на панели управления функциями, то есть можно свободно регулировать температуру, управлять термостатом, поджигать, при надобности, горелку, отслеживать показания;
      • также система должна давать данные о ее рабочих качествах;
      • желательно приобретать установки, в которых заложена функция самодиагностики.

      То есть, прежде чем остановить свой выбор на какой-то определенной модели, следует подробно изучить отзывы потребителей, которые уже пользуются конкретной конструкцией, обладающей необходимыми хозяину дома функциями.

      Любое жилое строение должно не только отапливаться, но и обеспечиваться горячей водой. Причем желательно с минимальными сопутствующими расходами (например, на приобретение дополнительного оборудования). При возможности подключения к газовой магистрали, с учетом компактности агрегатов данной группы, предпочтение отдается котлам двухконтурным с настенным креплением. К сожалению, они не всегда эффективно выполняют свою функцию, о чем многие и не подозревают. Основная причина – в так называемом приоритете ГВС (подробнее об этом здесь), хотя она и не единственная.

      Двухконтурные настенные модели с встроенным бойлером нельзя считать каким-то суперсовременным инженерным решением, но о них большинство потенциальных покупателей пока еще мало что знает. Действительно они намного лучше и характеризуются лишь достоинствами, как их позиционируют отдельные производители? Насколько значимы их преимущества? Если есть недостатки, то так ли они существенны?

      Принцип работы котла с бойлером

      Никаких особых отличий от традиционных двухконтурных котлов по устройству у агрегатов данной группы нет. Но оснащение емкостью для подготовки ГВС несколько меняет инженерное решение. У каждого производителя оно свое, поэтому стоит лишь вкратце отметить специфику функционирования установок с встроенным резервуаром.

      В бойлере накопительном расположен змеевик, по которому циркулирует вода контура ОВ. От нее тепловая энергия передается жидкости, находящейся в баке, нагревая ее до нужной температуры. Из него она и поступает в контур ГВС. На схемах все хорошо показано.

      По окончании отопительного периода такие котлы переводятся в режим приготовления горячей воды с помощью проточного теплообменника. То есть работают аналогично моделям без накопительной емкости.

      На тематических форумах много хвалебных отзывов о настенных газовых агрегатах известного итальянского производителя «Baxi». Двухконтурные котлы серии «NUVOLA» имеют встроенный бойлер на 40 л, что для квартиры или небольшого частного строения вполне хватит. Но если резервуара такой вместимости недостаточно, то можно приобрести отопительный прибор этой же марки серии «Nuvola comfort». Он оснащен баком из «нержавейки» на 60 л, что существенно расширяет возможности по расходованию горячей воды.

      Подробнее с характеристиками и ценами на модели можно ознакомиться здесь.

      Особенности двухконтурных котлов настенных с встроенным бойлером

      Все их плюсы и минусы станут более понятны в сравнении с аналогичными моделями, в которых ГВС «готовится» в проточном теплообменнике.

      Преимущества

      1. Обеспечение дома горячей водой независимо от напора в магистрали ХВ. Особенность двухконтурных газовых котлов в том, что их автоматика при резком снижении давления в контуре может и не перевести агрегат в режим ГВС. Такое случается в часы повышенного водоразбора. Как правило, в вечернее время, когда хозяйки готовят, стирают, купают малышей. Для моделей с встроенным бойлером все подобное не критично – они обеспечат дом ГВС в любом случае. Даже если автоматика схемы защиты перекроет газовую арматуру и котел на время остановится, горячая вода все еще будет поступать из бойлера.
      2. При подключении данного отопительного прибора не требуется дополнительное оборудование, как считают недостаточно осведомленные люди. По аналогии с обычными моделями он присоединяется к двум основным коммуникациям – водоснабжению и сети пром/напряжения.
      3. Увеличенный эксплуатационный период. Это объясняется тем, что традиционные двухконтурные настенные котлы при необходимости получения ГВС постоянно переключаются с одного режима на другой. Как результат – повышенный износ отдельных комплектующих. В этом плане отопительные установки с бойлером долговечнее, то есть безремонтный срок их несколько больше.
      4. Оптимальное сочетание таких показателей, как мощность котла и вместимость емкости для воды. Те, кто выбирает вариант обеспечения ГВС одноконтурным агрегатом с присоединением отдельно стоящего бойлера, к тому же самостоятельно, чаще всего не удовлетворены результатом. Причина – в нерациональном распределении тепловой энергии, которая вызывается именно неправильным подбором оборудования. В котлах же с встроенным бойлером его вместимость точно соответствует мощности установки, поэтому никаких проблем с отоплением, повышенным расходом газа для подобных моделей не существует.
      5. Резервуар ГВС предохраняет контур ОВ от перегрева, так как выполняет функцию своеобразной «буферной» емкости, отбирая часть тепловой энергии на приготовление горячей воды.
      6. Расход «голубого топлива» двухконтурных котлов с встроенным бойлером несколько меньше. Но с расчетом на перспективу экономия может оказаться достаточно внушительной.
      7. Отсутствие инерционности контура ГВС. Горячая вода идет сразу же после открывания крана.

      Недостатки

      Справедливости ради стоит отметить, что не все минусы котлов настенных с бойлером имеют большое значение в плане монтажа и дальнейшей эксплуатации. Серьезный анализ соответствующей информации позволяет сделать вывод, что одни из них надуманы (как правило, конкурентами), а другие – от поверхностного понимания сути вопроса. Насколько существенны имеющиеся недостатки, каждый сможет оценить самостоятельно, зная особенности своего дома и собственные возможности по уходу за системой ОВ. Что же ставится в минус двухконтурным котлам с бойлером?

      1. Встроенный резервуар увеличивает габариты отопительной установки и ее вес. Справедливо, но только отчасти, так как речь идет всего лишь о прибавке в несколько см и кг (в зависимости от модели).
      2. Малый объем бойлера. А это значит, что полностью потребности в горячей воде при ее большом разборе такой агрегат не обеспечит. Двухконтурные котлы настенные с резервуаром для ГВС выпускаются в нескольких модификациях. Минимальная вместимость бойлера – 10 л, максимальная – 60. Для семьи из 5 – 6 человек вполне достаточно и 35 – 40. Это подтвердит любой специалист, так как нереально, к примеру, чтобы сразу все домочадцы принимали ванные процедуры или одновременно открыли все краны ГВС. Уже обозначенный котел «Baxi» как раз и оснащен бойлером на 40 л. Как говорится, в большинстве случаев «за глаза». Кроме того, у многих моделей есть возможность присоединения накопительного бойлера (например, на 250, а то и 500 л). Поэтому разговоры о том, что горячая вода будет идти буквально считанные минуты, как минимум, некорректны.
      3. Усложняется обслуживание отопительного агрегата. Это объясняется необходимостью регулярной чистки резервуара ГВС. Совершенно справедливо, если бы ни один нюанс. В любом доме есть и иные приборы (кроме теплообменника котла), так или иначе связанные в своей работе с водой. Рачительный хозяин, чтобы не заниматься систематическим ремонтом тех же стиральных, посудомоечных машин и так далее всегда продумывает вопросы водоподготовки. В зависимости от качества жидкости в частных домах устанавливаются различные модификации фильтров или очистных станций. Так что говорить о том, что с бойлером котла возникнут какие-то особые проблемы, совершенно бессмысленно.
      4. Высокая стоимость. Существенный недостаток. Но за любое удобство приходится платить, и вряд ли кто станет с этим спорить.
      5. Сложность выбора приемлемой модели и ее обвязки. Безусловно. Главная трудность, которую многие испытывают при оценке целесообразности приобретения котельного оборудования – определение оптимальной мощности установки. Наиболее распространенная рекомендация – пропорция 1 к 10 (кВт/м 2 ). Но данное соотношение усредненное, и не учитывает множество факторов – особенностей строения (материал стен, планировка), его расположение на местности и ряд других. Применительно же к котлам двухконтурным с бойлером такая формула вообще «не работает», так как часть тепловой энергии расходуется на приготовление ГВС.

      Встречающиеся в Сети советы, как выбирать по мощности такие установки, весьма приблизительны. Как правило, предлагается прибавить от 25 до 50% от расчетного значения. По данному пункту, чтобы не допустить ошибки, лучше обратиться к профессионалу. Учитывая, что настенные котлы двухконтурные с бойлером стоят недешево, более чем правильное решение.

      Для жителей Подмосковья задача значительно упрощается. Им достаточно позвонить на номер 8 (495) 109-00-95, и специалисты компании «АЛЬФАТЭП» ответят на любой вопрос, связанный с выбором настенного котла с бойлером. При необходимости выедут на место, произведут соответствующие расчеты, доставят, установят, сделают обвязку, опробуют и пустят отопительный прибор в эксплуатацию.

      Что лучше одноконтурный котел с бойлером или двухконтурный

      Главная » Статьи » Что лучше одноконтурный котел с бойлером или двухконтурный

      Какой котел выбрать – одноконтурный или двухконтурный

      Если имеется возможность подключить к дому магистральный газ, то для приготовления горячей воды и для отопления дома будет использоваться автоматизированный газовый котел. На сегодняшний день это само собой разумеющееся решение из-за дешевизны природного газа и удобства пользования котлом.

      С выбором нет сложности, но…

      С выбором газового котла проблем обычно не возникает. Известно, что настенный котел с горелкой закрытого типа, у которого короткий дымоход выходит через стену, наиболее предпочтительный при небольших мощностях отопления – до 30 кВт.

      С мощностью котла тоже все понятно, — подбирается по известным критериям или по рекомендациям специалистов.

      Но затруднения в основном вызывает вопрос, одноконтурный или двухконтурный котел выбрать. А также нужен ли бойлер косвенного нагрева или нет, — ведь это существенные дополнительные траты. А если бойлер приобретать, то как его подключить к котлу.

      Далее проясним ситуацию с этим ключевым вопросом выбора газового котла и разберемся, как лучше обеспечить горячее водоснабжение в частном доме и в квартире

      Особенности работы каждого из котлов

      В одноконтурном котле жидкость может нагреться только в одном теплообменнике для отопления дома. Для водоснабжения теплообменника нет, и у котла два подключения гидравлики – подача и обратка на отопление.

      В двухконтурном котле могут нагреваться жидкость для отопления и вода для горячего водоснабжения (ГВС).

      Чтобы с одноконтурным котлом получить горячую воду для бытовых нужд, к нему нужно подключить бойлер косвенного нагрева. Это большая емкость в теплоизоляторе, внутри которой находится змеевик для прохождения теплоносителя из системы отопления.

      Подключается бойлер ГВС к контуру отопления по особой схеме. Которая, как правило, обеспечивает, так называемый «Приоритет бойлера». Если вода в системе ГВС остыла ниже заданного значения, то котел переключается полностью на нагрев бойлера. Когда вода нагрелась, обычно до 50 – 55 градусов, то снова включается отопление.

      Дополнительное оборудование для подключения бойлера

      С бойлером устанавливается дополнительное оборудование:

      • Расширительный бак в систему ГВС – устройство, которое компенсирует увеличение объема воды при нагреве. Емкость – 1/10 от объема бойлера.
      • Циркуляционный насос, который обеспечит подачу горячей воды и давление в системе ГВС.
      • Предохранительный клапан, а также дополнительные трубопроводы, краны и другие элементы системы.

      Нужно также не забыть, что все это смонтировать самостоятельно не столь просто, если раньше «не крутили гаек». Придется приглашать специалиста.

      Котел с бойлером и другими элементами системы на кухне разместить вряд ли получится. Да и не рационально это из-за загромождения и шума оборудования. Поэтому под него желательно выделить отдельное помещение — котельную.

      Особенности, недостатки двухконтурного котла

      Двухконтурный котел представляет из себя миникотельную в «одном шкафе», в нем имеются уже и приборы безопасности, и циркуляционные насосы, а в отдельных моделях и расширительные баки. И все это помещается в небольшом аппарате, подвешенном на стене.

      Производительность прямого нагрева воды в контуре не велика – расчет только на один отрытый кран. Это значит, что душ может принимать только один человек и желательно, чтобы ему не мешали в это время, открывая горячий кран на кухне, а ванная должна быть не слишком велика, так как набирать ее водой с высокой температурой долго.

      При каждом открытии крана второй контур котла будет включаться в работу, если задан режим нагрева воды. Частые включения котла зачастую просто тревожат владельцев – не поломается ли преждевременно?

      Размещение двухконтурного

      Основное предназначение двухконтурных котлов – небольшие дома и квартиры, где оборудование размещаются рядом с кухней, но и не далеко от ванной. Небольшие расстояния — необходимость для такого типа котлов, — чем короче путь горячей воды к потребителю, тем лучше, чтобы не приходилось слишком долго ждать пока пойдет горячая вода.

      Специалисты считают, что максимальное расстояние от контура нагрева к крану – 7 метров. Если больше, то все это становится просто расточительным. Обычные же расстояния – от 1,5 до 3 метров. Но в приоритете размещения — кухня, где горячий кран открывается часто.

      Когда нужен бойлер

      Для большого дома, где имеются значительные расстояния между потребителями ГВС, а также где есть большие расходы горячей воды, или же там, где люди хотят расходовать много горячей воды, нужно выбирать бойлер косвенного нагрева, — он может одномоментно дать «лавину» нагретой жидкости без значительных скачков температуры.

      Также можно сделать систему постоянной циркуляции горячей воды между краном и бойлером, и если вы откроете кран даже в 20 метрах от бойлера, то тут же получите горячую воду.

      Это значительно экономичнее, чем дожидаться пару минут, спуская холодную воду тоннами. В таких условиях с двухконтурным котлом недостаток мощности второго контура будет доставлять уже существенные неудобства.

      Объем бойлера

      Обычно устанавливают бойлеры объемом от 80 до 300 литров. Объем бойлера в принципе не сильно ограничивается мощностью котла и выбирается по предпочтениям. Чем больше количество принятия ванн, — тем больше нужен бойлер. Скажем так, что для большой ванны с гидромассажем даже и 300 литров маловато – нужно 500.

      В большинстве же случаев выбор ограничивается в размерах 100 – 200 литров. Этот же объем весьма быстро подогреет обычный газовый котел мощностью 12 – 20 кВт.

      Вопрос цены

      Двухконтурный котел лишь не значительно дороже одноконтурного. Но комплект – одноконтурный котел, плюс бойлер, плюс вся система к бойлеру весьма ощутим по цене – на несколько сотен $ дороже, чем двухконтурный котел.

      Этот аргумент зачастую является решающим, в пользу выбора простого двухконтурного котла. (К вопросу о цене, кстати, читайте какой котел и какая система отопления будут экономичными)

      Другим фактором, подталкивающим сделать такой же выбор, является недостаток информации. Люди зачастую не знают, зачем еще нужен дорогой элемент бойлер и все связанные с ним сложности, и не хотят в этом разбираться. И это не редко приводит к следующему результату.

      Как нельзя подключать бойлер ГВС

      Частенько бывает и такая ситуация. Ощутив недостаток комфортности пользования ГВС от двухконтурного котла, жильцы решают исправить положение и прикупить таки бойлер. Но как его подключать?

      Ответ, казалось бы, очевиден, – без дополнительной автоматики, дешево, прямо ко второму свободному контуру котла.

      Но этого делать нельзя. Второй контур ограничен по температуре 60 градусов, — чтобы не было ожогов от ГВС. Поэтому он никогда не нагреет воду в бойлере до 60 градусов, даже до 50. При нагревании температура на обратке этого контура поднимется до 50 градусов, и котел будет работать в ненормальном режиме, с минимальным пламенем, постоянно отключаясь и включаясь и т.д. Поэтому остается подключать бойлер, как и положено по классической схеме к высокотемпературному контуру отопления.

      Котлы со встроенным бойлером ГВС

      Это напольные аппараты, напоминающие по виду холодильник, но могут быть маломощными, т.е. это приспособленный образцы настенных котлов. При емкости бойлера до 100 литров, могут быть и настенными.

      Особенность в том, что совмещенные с бойлером котлы можно установить, как отдельно стоящий аппарат не только в котельной, но и в другом подсобном помещении, — удобная штука при недостатке места, да и монтировать воедино систему не нужно. В местах постоянного нахождения людей никакие котлы устанавливать не рекомендуется, так как они шумят. Установка на кухне, это скорее вынужденная мера.

      В итоге мы разобрались, когда стоит покупать двухконтурный котел, а когда нужен одноконтурный. Но в принципе, складывается мнение, что на системе горячего водоснабжения экономить не нужно. Она должна быть максимально комфортной. Поэтому бойлер с одноконтурным котлом все же в приоритете.

      teplodom1.ru

      Что выбрать: двухконтурный котел или одноконтурный котел и колонку/бойлер?

      Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, котел плюс колонку или котел с бойлером?

      Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, или котел плюс колонку?

      Мы постараемся полностью раскрыть все плюсы и минусы обоих вариантов.

      Двухконтурный газовый котел – это оборудование, которое предназначено для нагрева горячей воды для потребительского пользования и отопления помещения. Сейчас настенные котлы стали довольно технологическим оборудованием, их КПД близится к 98%, надежность и стабильность работы высоки.

      Двухконтурный котел от одноконтурного отличается дополнительным теплообменником для нагрева ГВС и механикой, свойственной газовому проточному водонагревателю (колонке).

      Основным топливом для одно- и двухконтурных котлов остается газ, хотя из-за подорожания этого теплоносителя в последнее время становятся более популярными твердотопливные котлы.

      Конечно, если у вас нет доступа к газу, то единственным выбором для отопления и водоснабжения остается электрокотел и электрический накопительный бойлер.

      Одноконтурные котлы отличаются более простой конструкцией, меньшими габаритами. Производительность и эффективность на уровне с двухконтурными котлами. Современные проточные водонагреватели занимают мало места, отличаются достаточно надежной механикой.

      В основном, надежность газовых котлов и колонок зависит скорее от производителя, чем от типа системы.

      Котел и бойлер

      Котел в сочитании с электрическим бойлером либо бойлером косвенного нагрева будет хорошим решением в случае дома для большей семьи. Большой разбор на протяжении короткого времени (утро, вечер) будет компенсироваться высокой производительностью крупного бойлера (120-250л).

      Бойлеры могут буть электрическими и косвенного нагрева. Электрический накопительный бойлер - типичный бойлер, к которым мы все привыкли, оснащен электрическим нагревателем, тэном. Бойлер косвенного нагрева использует тепло, выработанное газовым либо электрическим котлом.

      Электробойлер более дешевый, однако более дорогой в эксплуатации, потребляет значительное количество электроэнергии для нагрева. Бойлер косвенного нагрева будет более дорогим в покупке и обвязке, однако сэкономит средства на протяжении эксплуатации.

      Котел со встроенным бойлером.

      Некоторые модели настенных газовых котлов имеют небольшой встроенный бойлер на 40-50 л (Wiessmann Vitodens 200), также многие напольные газовые котлы оснащены бойлером на 150-250л. Такие котлы имеют достаточно большую стоимость, однако пользование такой системой будет отличаться очень высоким комфортом.

      Большинство напольных котлов со встроенным бойлером являются конденсационными, отличаються высокой экономностью и надежностью.

      Вопрос, который волнует всех: Цена. Цена двухконтурного котла приблизительно равна цене одноконтурного котла и проточного водонагревателя, большие колебания тут не возникают. Цена котла и бойлера будет немного ниже двухнонтурного котла. Напольные котлы с встроенным бойлером достаточно дороги.

      Подведем итоги:
      Плюсы системы с двухконтурным котлом:

      Недостатки двухконтурного котла:

      • Во время нагрева воды ГВС на полную мощность перестает греть воду в отопительном контуре. Этот минус решается установкой аккумулирующего бака

      • В случае поломки дом останется без ГВС и отопления

      Плюсы сочетания колонки и одноконтурного котла:
      Недостатки сочетания колонки и одноконтурного котла:

      Мы надеемся, что этой информации для Вас будет достаточно, чтобы сделать выбор.

      waterstore.com.ua

      Двухконтурный котел или бойлер косвенного нагрева?

      Перед владельцем частного дома или коттеджа практически всегда встает проблема в отношении получения горячей воды.

      Ранее для этих целей широко использовались различные системы получения горячей воды, но самыми популярными, с точки зрения практичности и экономии, были примитивные газовые колонки или, в лучшем случае, громоздкие самодельные бойлеры косвенного нагрева.

      Что изменилось?

      Газовые колонки по своей конструкции, надежности и удобству сильно шагнули вперед. И, более того, в некоторых случаях они изменились до  неузнаваемости, превратившись в настенные газовые котлы, с открытой камерой сгорания, использующей для горения воздух из помещения, или даже с закрытой, с забором воздуха снаружи и принудительным дымоудалением через коаксиальный дымоход. Великолепные котлы, работающие в полностью автоматическом режиме.

      Чем отличается двухконтурный газовый котел от газовой колонки? Тем, что в двухконтурном котле имеется два теплообменника, один из которых нагревает теплоноситель системы отопления, а другой – воду для хозяйственных нужд. Или они собраны в один теплообменник, в котором вода системы отопления и бытовая горячая вода двигаются во встречных направлениях, тогда этот единый теплообменник называется битермическим.

      Такие котлы сейчас очень популярны, они просты, дешевы и надежны. Но в каждом, кажущемся идеальным варианте, всегда имеется подвох.

      Двухконтурные газовые котлы имеют откровенно слабые показатели по части генерации горячей воды. В зависимости от мощности, двухконтурный котел способен  нагреть в непрерывном режиме от 6-7 до 10-12 л горячей воды в минуту в лучшем случае. Если в доме установлены кухонная мойка и душ – этого вполне достаточно. А если семья большая, душей два и имеется еще и ванна – тут уже стоит задуматься, двухконтурный котел может и не справиться. Нет, так или иначе требуемую горячую воду он за какое-то время выдаст, но за это время вода в системе отопления может успеть остыть. Кроме того, если теплообменник битермический, при переключении котла на отопление остывшая вода из системы отопления попадет в сильно разогретый приготовлением горячей воды теплообменник. Автоматика заметит чрезмерно большой перепад температуры и отключит котел, переведя его в аварийный режим до тех пор, пока теплообменник не остынет, а некоторым моделям газовых котлов потребуется и ручное включение.

      Еще один недостаток настенных газовых котлов, приготавливающих воду в теплообменниках это то, что теплообменник греется непосредственно пламенем горелки. Для теплообменника отопления в этом нет ничего страшного, так как из воды уже удален кислород, находящиеся в воде при первоначальной заливке соли и минералы осели, циркулирует одна и та же подготовленная, «пустая» вода. А вода из системы водоснабжения, используемая для приготовления горячей воды, несет все новые и новые соли и минералы. Накипь неизбежна. Со временем теплообменнику требуется промывка, причем в некоторых регионах это время может быть очень коротким. Профессиональная промывка теплообменника специальными химическими средствами недорога и мы такие услуги успешно предоставляем, но делать ее необходимо практически каждый год, и со временем может накопиться приличная сумма потраченных на промывку денег.

      Что же делать?

      Идеальным средством получения больших объемов горячей воды является бойлер косвенного нагрева.

      Снимая тепло с контура отопления, запитываясь отдельной веткой от распределительного коллектора, бойлер косвенного нагрева, в щадящем для котла режиме, создает большой запас горячей воды, всегда готовой к использованию. Качественная теплоизоляция, выполненная из твердого пенопласта или пенополистирола, предохраняет воду от остывания долгое время. Благодаря мощным и длинным теплообменникам, встроенным в бак бойлера, они чрезвычайно эффективны и способны готовить действительно большие объемы воды – души, ванны, и даже джакузи – все это будет наполняться большим, свободным напором, не перегружая котел. Кроме того, в бойлере косвенного нагрева, вода водоснабжения нагревается водой контура отопления, а не пламенем, не создается зон перегрева на стенках трубок теплообменника, и накипи образуется намного, намного меньше!

      Также, очень часто бойлеры косвенного нагрева  оборудуются дополнительным тэном и способны работать вообще без котла, во время регламентных работ с котлом или при другой необходимости. Бойлер косвенного нагрева – горячая вода всегда. Если у Вас большая семья, несколько санузлов, ванная, то бойлер косвенного нагрева – это Ваш выбор!

      www.teplomir-nsk.ru

      Одноконтурный или двухконтурный: какой котел лучше?. Статьи компании «OPTSHOP.BY»

      Организация горячего водоснабжения начинается с выбора газового котла для дома. Он должен быть одно- или двухконтурным? При покупке следует учитывать особенности оборудования, самого жилья и потребности владельцев.

      Организация горячего водоснабжения начинается с выбора газового котла для дома. Он должен быть одно- или двухконтурным? При покупке следует учитывать особенности оборудования, самого жилья и потребности владельцев.

      Разница между одноконтурным и двухконтурным котлом

      По умолчанию одноконтурный газовый котел должен нагревать воду только для обогрева жилья, тогда как двухконтурный сможет подавать ее и для бытовых нужд.

      •             Чтобы одноконтурный котел мог обеспечивать дом горячим водоснабжением (ГВС), в его комплектацию должен входить еще и бойлер. Обычно он приобретается дополнительно. Внутри бака со спиральным теплообменником будет проходить теплоноситель, нагревая воду до заданной температуры. Потоком теплоносителя управляет специальный клапан. Выбирая одноконтурный тип оборудования, нужно сразу уточнить, предусмотрена ли в нем возможность подключения бойлера.

      •             Покупая двухконтурный котел, вы получаете все необходимое для ГВС. В комплект оборудования входит дополнительный теплообменник, нагревающий холодную воду, а также клапан для контроля теплоносителя. В закрытом положении он направляет горячую воду в систему отопления, а при открывании теплоноситель направляется в теплообменник, нагревает воду для бытового пользования. Приоритет горячей воды, заложенный в системе, отключает центральное отопление, пока вы пользуетесь горячей водой для ГВС.

      Мощность и другие параметры выбора оборудования

      Нужно внимательно рассчитывать мощность газового двухконтурного котла напольного типа, поскольку от этого параметра напрямую зависит «сила» потока горячей воды из крана. Если в доме есть только душ, будет достаточно устройства мощностью 10 кВт, а для полноценного принятия ванны понадобится агрегат мощностью не менее 18 кВт. Чтобы душ не превращался в контрастный, когда открывается второй кран горячей воды, расположенный на кухне, понадобится напольный котел на 28 и более кВт. Как видите, мощность – это важный показатель оборудования, который следует выбирать, исходя из жилищных условий и образа жизни своей семьи.

      Если двухконтурный котел выбирают по его мощности, то при покупке одноконтурного большее внимание уделяют объему бака бойлера, который должен обеспечивать ГВС дома. Чем больше людей ежедневно пользуются душем или принимают ванну, тем больший объем бойлера нужен. В среднем, для семьи достаточно бака на 120 л, а для тех, у кого дома есть большая ванная – на 300 л. Стоимость бойлера с большим баком, естественно, выше.

      Какой тип оборудования лучше?

      Любой двухконтурный котел выгоднее с точки зрения экономии денег и места в доме. Он будет работать на обеспечение ГВС, когда вам понадобится вода для мытья посуды или гигиенических процедур. А вот бойлер от одноконтурного агрегата всегда будет включен, чтобы вода была горячей, иначе вам придется какое-то время ждать, прежде чем принять душ. Преимущество такого котла – в подаче воды одинаковой температуры, которая не снизится, если кто-то откроет другой кран. Выбирать между такими разными устройствами непросто, поэтому следует правильно расставить приоритеты.

      optshop.by

      Настенные газовые котлы с бойлером: особенности и возможности

      Из предлагаемых на рынке настенных газовых котлов, только двухконтурные котлы обеспечивают потребителей горячей водой без присоединения дополнительных устройств. Производительность подобной системы горячего водоснабжения часто не устраивает владельцев, поэтому появились на рынке настенные газовые котлы с бойлером встроенным в корпус. Такое техническое решение позволило значительно увеличить производительность ГВС.

      На практике применяют следующие варианты:

      • настенные газовые котлы со встроенным бойлером;
      • присоединение выносных накопительных баков;
      • установку бойлеров косвенного нагрева.

      Особенности ГВС двухконтурных котлов

      Система горячего водоснабжения в двухконтурных котлах может организовываться по-разному. Контур может быть проточным или накопительным. Проточный контур при интенсивном отборе не успевает нагревать воду до нужной температуры вследствие низкой производительности. Накопительный бойлер работает значительно лучше и если выбрать газовый котел со встроенным бойлером с емкостью около 50 литров, то он полностью обеспечит потребность воды семье из 3 -4 человек.

      Выносной накопительный бак

      Возможности настенных газовых котлов для увеличения производительности ГВС ограничиваются размерами и величиной емкости встроенного бойлера. Согласно классификации газовых котлов газовый котел с бойлером должен иметь вес, не превышающий 50 кг, однако выпускаются настенные котлы, в которых встроенный бойлер имеет емкость около 100 литров. Это предельное значение, иначе вес и размеры котла сделают невозможным его крепление на стену.

      Как решить проблему, если установленный газовый котел двухконтурный с бойлером не обеспечивает необходимые потребности в горячей воде?

      Решение простое, нужно установить выносной накопитель горячей воды, который может быть объемом до 500 литров. Практически все настенные котлы газовые с бойлером внутри рассчитаны на одновременное подключение внешнего накопительного бойлера. В конструкции предусмотрены патрубки и установлен циркуляционный насос, который обслуживает только систему ГВС. Максимальная емкость внешнего бойлера зависит от мощности котла, ведь если мощность мала, а емкость слишком велика, то температура никогда не достигнет нужного значения.

      Как работает котел с внешним бойлером

      Обычно автоматика управляющая работой настенного газового котла запрограммирована на приоритет системы отопления.

      При понижении температуры теплоносителя в контуре включается горелка и газовый котел настенный с бойлером нагревает воду в батареях до нужной температуры.

      После получения сигнала от датчика температуры воды в контуре контроллер переключит всю мощность с помощью трехходового клапана на контур ГВС. Для поддержания температуры горячей воды на определенном уровне газовый котел с бойлером косвенного нагрева снабжается встроенным ТЭНом, который подключается к электрической сети, а управление осуществляется контроллером автоматики котла.

      Можно ли применить бойлер для отопления?

      Несомненно, что вопрос, как сделать отопление из бойлера волнует многих владельцев домов. Такой вариант подкупает своей простотой, но следует еще учитывать наличие существенных недостатков такой системы отопления. Что нужно для контура отопления? Устройство, греющее теплоноситель — бойлер для отопления дома, который в данном случае играет роль котла, к которому нужно подключить трубопроводы и батареи отопления. Просто? Да, но именно эта кажущаяся простота и дешевизна, а также минимум необходимого дополнительного оборудования побуждает владельцев использовать бойлер для отопления.  Но не все так просто.

      Сложности подключения бойлера для отопления:

      1. В стандартный бойлер установлен ТЭН на 1,5 кВт. Минимальная мощность электрического котла около 3 кВт и выше. Мощности в 1,5 кВт будет достаточно для нагрева 10 м2, да и то при условии хорошего утепления.
      2. В режиме отопления ТЭН будет работать постоянно и затраты на электроэнергии будут довольно значительными.
      3. Для движения воды в системе отопления понадобится циркуляционный насос, а также несколько радиаторов, пластиковые трубы, краны, фитинги. Практически все, что нужно для полноценной системы отопления. Есть только одно исключение – «сердце» системы слишком слабое. Вот и думайте, нужно ли создавать систему отопления с бойлером.

      Дизайн кухни с газовым оборудованием

      В дизайн кухни можно отлично вписать котел любого типа, если знать простые правила. Органичный дизайн кухни с газовым котлом – это маскировка его под имеющиеся детали.

      Чаще всего применяют для создания оригинального интерьера кухни следующие методы:

      • Котел закрепляется между двумя шкафами. Если размеры по высоте совпадают, а нижняя граница на одном уровне, то прибор не будет бросаться в глаза. Главное требование – расстояние между котлом и шкафами не менее 30 мм. Если даже пришлось напольный газовый котел Хитлайн купить, то установить его можно между напольными шкафами, но расстояние до стены кухни или поверхности мебели допускается не менее 100 мм.
      • Настенный отопительный агрегат, который маскируется между двумя шкафчиками можно закрыть или занавеской, или декоративной крышкой. Все зависит от стиля оформления кухни. Напольные модели запрещено закрывать занавесками.
      • Окраска газового котла в нужный цвет. Краска должна быть жаростойкой и предназначенной для окраски металла.
      • Кроме одноцветного раскрашивания можно применить художественную роспись в соответствии с задуманным стилем интерьера кухни.

      Если метод маскировки не подошел, то можно применить более сложный метод вписывания котла в интерьер кухни. При проектировании нужно подобрать или заказать мебель, в которую будет скрыт газовый котел и другая бытовая техника. При этом нужно соблюдать определенные правила и требования производителей газового оборудования.

      Список требований по установке газового котла:

      1. у шкафа не должно быть дна, верхней крышки и задней стенки для обеспечения хорошей циркуляции воздуха;
      2. если котел находится в углу, то проще всего установить диагональную дверцу для маскировки;
      3. для напольных моделей важно обеспечить расстояние до стенок шкафа не менее 100 мм, воздух должен свободно циркулировать;
      4. металлические роллетные ставни с успехом скроют напольный или настенный газовый котел, достоинство этого метода – легкий доступ к агрегату и высокая пожаробезопасность.

      На сегодня самое лучшее решение, в результате которого полностью обеспечивается частный дом горячей водой в достаточном количестве – это применение настенных газовых котлов с бойлерами, встроенными или выносными накопительными. Даже одноконтурный котел газовый настенный цена которого меньше, чем двухконтурного котла, с выносным накопительным баком обеспечит жилище не только отоплением, но и горячей водой. Производительность такой схемы включения намного больше, чем у проточной двухконтурной схемы ГВС.

      Словарь котлов -

      Абсолютное давление - Сумма манометрического давления и атмосферного давления.

      Аккумулятор - Сосуд под давлением, содержащий воду и / или пар, используемый для хранения тепла пара, которое будет использоваться позже при пониженном давлении.

      Кислотная очистка - Метод мойки внутренних поверхностей парогенерирующих систем путем заполнения устройства разбавленной кислотой с последующим применением моющего средства для защиты от коррозии, а затем слива, промывки и нейтрализации кислоты еще одной промывкой щелочной водой.

      Кислотность - Количество свободной двуокиси углерода, минеральных кислот и солей, таких как сульфаты железа и алюминия, которые подвергаются гидролизу с образованием ионов водорода в воде; и выражается в миллиардных эквивалентах на литр кислоты, или в миллионных долях кислотности карбоната кальция, или в pH, измеряющем концентрацию ионов водорода.

      Воздух - Смесь кислорода, азота и других газов с различным количеством водяного пара, образующая земную атмосферу.

      Горелка для жидкого топлива с воздушным распылением - Горелка, используемая для сжигания жидкого топлива, когда масло восстанавливается (распыляется) ограниченным воздухом и нагнетается в один или несколько потоков, разбивая масло в виде тонкой струи.

      Дефицит воздуха - Смесь воздуха и топлива, в которой не хватает воздуха для снабжения кислородом, необходимым для полного окисления топлива.

      Без воздуха - Вещество, из которого удален воздух.

      Соотношение воздух-топливо - Отношение массы и объема воздуха к топливу.

      Проникновение воздуха - Утечка воздуха в помещении или канале.

      Вентиляционное отверстие - Отверстие в верхнем, самом высоком барабане котлов и сосудов под давлением для выпуска воздуха.

      Щелочность - определяется путем анализа воды в котловой воде. Котловая вода с pH 7 считается щелочной.

      Допустимое рабочее давление - Давление, используемое в конструкции котла для расчета минимальной допустимой толщины или естественных характеристик различных частей котла. См. Расчетное давление.

      Окружающий воздух - Воздух в земной атмосфере (наружный воздух), окружающий оборудование.

      Температура окружающей среды - Температура воздуха, окружающего оборудование.

      Aquastat - Устройство, используемое в системах водяного отопления для регулирования температуры воды. Чтобы котел не загорался слишком часто, у аквастатов есть верхний предел и нижний предел.

      Atomize - Распад жидкости на мелкий туман.

      Код ASME - Кодекс, составленный Американским обществом инженеров-механиков, который контролирует строительство, ремонт и эксплуатацию паровых котлов и связанного с ними оборудования.

      Горелка аспирационная - Горелка, в которой топливо в парообразном или осторожно разделенном виде сжигается во взвешенном состоянии, при этом воздух для горения подается в контакт с топливом, воздух всасывается через одно или несколько отверстий за счет более низкого статического давления. создается скоростью потока топлива.

      Атмосферный воздух - Воздух при преобладающих атмосферных условиях.

      Атмосферное давление - Давление от веса воздуха, давящего на землю.

      Распыление - Метод, с помощью которого некоторое количество жидкости превращается в мелкий туман или брызги.

      Распылитель - Устройство, преобразующее струю жидкости в мелкую струю.

      Перегородка - Стена, барьер или панель, используемые для изменения направления потока жидкости или газа.

      Барометрическое давление - Вес надавливающего воздуха на землю. Это также известно как атмосферное давление.

      Ствол - Цилиндрическая часть кожуха пожарного котла, окружающая трубы.

      Базовая нагрузка - Термин применяется к той части нагрузки станции или котла, которая практически постоянна в течение длительных периодов времени.

      Конец трубы с бортами - Скругленный оголенный конец свернутой трубы, когда металл трубы прилегает к листу, в котором она свернута, и помогает удерживать шланг.

      Глухой ниппель - Ниппель или короткий отрезок трубы или трубки, закрытый с одного конца.

      Продувка котла - Продувка котла - это вода, намеренно сливаемая из котла во избежание концентрации примесей во время продолжающегося испарения пара. Вода с некоторой силой выдувается из котла за счет давления пара внутри котла. Возникает при удалении воды из парового котла во время его работы.

      Предохранительный клапан продувки котла - Предохранительный клапан продувки котла устраняет образование избыточного давления в котле. Мера безопасности котла.

      Клапан продувки котла - Клапаны продувки предназначены для непрерывного использования для контроля концентрации растворенных твердых частиц в котловой воде. (Это не сливной клапан)

      Клапан продувки котла - Клапаны продувки предназначены для применений, требующих прерывистой работы для удаления накопившегося осадка с оборудования, трубопроводов или для быстрого понижения уровня воды в котле.

      Воздуходувка - Воздуходувка обеспечивает принудительную тягу к огню, способствуя сгоранию.

      Бойлер - это «закрытый сосуд», в котором вода или другая жидкость нагревается, производится пар или пар, пар или любая смесь из них под давлением или вакуумом для использования вне себя, путем непосредственного использования. энергии от сжигания топлива, электричества или ядерной энергии ».

      Расчетное давление пара котла - Температура пара, на которую рассчитан котел.

      Слив котла - Клапанное соединение в самой нижней точке для удаления всей воды из частей, работающих под давлением.

      Барабан котла - Цилиндрический кожух, закрытый с обоих концов, предназначенный для выдерживания внутреннего давления.

      Мощность котла - Отношение средней нагрузки к максимальной проектной мощности котла.

      Котельная труба для подачи химикатов - Труба для подачи химикатов в котел - это труба внутри корпуса котла, через которую вводятся химикаты для обработки котловой воды.

      Насос подачи химикатов котла - Насос подачи химреагентов котла автоматически подает нужную дозу химикатов для очистки воды.

      КПД котла - КПД котла - это термин, который часто заменяют КПД котла на КПД сжигания или термический КПД. Истинный КПД котла - это показатель эффективности преобразования топлива в пар.

      Насос питания котла - Насос, подающий воду в котел.

      Питательная вода котла - Вода, попавшая в котел во время работы. Включает подпиточный и возвратный конденсат.

      Регулятор питательной воды котла - Устройство для автоматической подачи питательной воды в котел по запросу.В результате должен получиться практически постоянный уровень воды.

      Обработка питательной воды котла - Обработка питательной воды котла путем добавления химикатов для контроля щелочности, предотвращения образования накипи, коррекции pH, контроля проводимости или устранения других нежелательных характеристик.

      Мощность котла - Мощность котла - это единица измерения для измерения испарения 34-1 / 2 фунта. воды в час с температуры 212 ° F в сухой насыщенный пар той же температуры.Эквивалентно 33 475 БТЕ / час.

      Мощность котла - Тепловая мощность котла, выраженная в лошадиных силах котла, британских тепловых единицах в час или фунтах пара в час.

      Кожух котла - Кожух котла внешний цилиндр сосуда высокого давления.

      Котловая вода - Котловая вода представляет собой относительную пробу циркулирующей котловой воды после отделения генерируемого пара до того, как поступающая питательная вода или добавленные химикаты смешиваются с ней, что влияет на ее состав.

      Кипение - Быстрое испарение жидкости, которое происходит, когда жидкость нагревается до точки кипения и образуются пузырьки.

      Выкипание - Кипячение высокощелочной воды в частях котла, работающих под давлением, для удаления масел, смазок и т. Д.

      Booster Fan - Устройство для увеличения давления или расхода газа.

      Патрубок - Воздуховод, по которому продукты сгорания транспортируются между частями парогенератора или к дымовой трубе.

      Bridgewall - Поперечная перегородка, служащая для отклонения продуктов сгорания.

      Рассол - Концентрирующий раствор соли, добавляемый для предварительной обработки жесткой воды.

      Британская тепловая единица (британских тепловых единиц) - количество тепла, необходимое для повышения температуры 1 фунта (0,4 кг) воды на 1 ° F.

      Buckstay - Балка, удерживаемая подпорками с внешней стороны кирпичной стены, например печи или котла, для предотвращения выталкивания прилегающих участков стены наружу.Не дает стене двигаться.

      Топливо C - / Мазут № 6. / Мазут Bunker C / - высокой вязкости, обычно используемый на морских и стационарных паровых электростанциях.

      Горелка - Устройство, которое сочетает топливо и воздух в правильных пропорциях для горения и которое позволяет топливно-воздушной смеси стабильно гореть, давая заданный размер и форму пламени.

      Горелка в сборе - Горелка в сборе изготавливается на заводе в виде одиночной и двух или более сборок, которые включают в себя все детали, необходимые для их нормальной работы, при правильной установке.

      Блок горелки - Специально изготовленные труднообрабатываемые детали, установленные вокруг отверстия горелки внутри печи. Блок горелки образует отверстие для потока воздуха в горелке и помогает стабилизировать пламя.

      Мощность горелки - Количество топлива, которое может быть полностью сожжено горелкой при заданном наборе рабочих условий.

      Байпас - проход для жидкости, позволяющий некоторому проценту жидкости проходить вокруг его нормального проточного канала.

      Контроль температуры байпаса - Контроль температуры пара или воздуха, отвод части или всего теплоносителя от прохождения через теплопоглощающие поверхности, обычно с помощью байпасной заслонки.

      C - Углеродный элемент, основные горючие компоненты всех видов топлива.

      CaCO3 - Карбонат кальция.

      Калория - Калория - это количество энергии, необходимое для поднятия одного грамма воды на один градус Цельсия.Килокалория (ккал) - единица измерения технологического процесса в промышленности, 1 ккал = 1000 калорий.

      Углерод - Элемент. Основная горючая составляющая всех видов топлива.

      Перенос - Химические твердые вещества и жидкость, увлекаемые пленкой пузырьков пара в результате вспенивания в бойлере. Унос происходит из-за плохого состояния воды в котле.

      Кожух - Покрытие листов металла огнестойкой композитной плитой или другим материалом, используемым для ограждения всех таких частей парогенератора.

      Каустическое растрескивание - Обычно возникает в углеродистых сталях или железо-хромоникелевых сплавах, которые подвергаются воздействию концентрированных растворов гидроксидов при температурах от 400 до 480 градусов. F. Также называется щелочным охрупчиванием трещин.

      Центральная станция - Электростанция или парогенераторная установка, вырабатывающая электроэнергию или пар.

      Обратный клапан - Клапан, предназначенный для предотвращения обратного потока. Допускается только однонаправленный поток.

      Химический анализ Определение основных химических компонентов.

      Дымоход - Кирпичная, металлическая или бетонная труба.

      Циркуляция - Движение воды и пара внутри парогенератора.

      Коэффициент циркуляции - Отношение воды, поступающей в контур, к пару, произведенному этим контуром за единицу времени.

      Циркуляционная труба - Котельная труба, используемая для соединения водяных пространств двух барабанов или частей котла, работающих под давлением.

      Циркулятор - Трубка для пара или воды, проходящая между верхними барабанами котла, обычно расположенными там, где поглощение тепла низкое.Циркулятор также применяется для присоединения трубок, соединяющих коллекторы горизонтальных водотрубных котлов с барабанами.

      Закрытие-в-линии - Уплотнительная с пластиковым огнеупором между оболочкой котла или головами и огнеупорами стенкой; используется для предотвращения контакта горячих газов с котлом выше самой нижней ватерлинии.

      CO - Окись углерода.

      CO2 - Двуокись углерода.

      Коллектор - Устройство, используемое для удаления твердых частиц газа из дымовых газов.

      Коллоид - Мелкодисперсное органическое вещество, которое препятствует образованию плотной накипи и приводит к отложению осадка, может оставаться во взвешенном состоянии, после чего его можно выдуть из котла.

      Комбинированная отсечка питательной воды - Устройство регулирования подпиточной котловой воды в сочетании с отсечкой маловодного топлива.

      Потери при сгорании - Потери, представляющие собой невыделенную тепловую энергию, вызванную полным отказом от окисления некоторых горючих веществ в топливе.

      Горючие s- Составляющие топлива, выделяющие тепло.

      Горение - Когда кислород соединяется с горючими элементами топлива и приводит к быстрому химическому соединению с выделением тепла.

      Воздух для горения - Свежий воздух, поступающий на улицу через канал печи и / или водонагреватель.

      Камера сгорания - См. Печь.

      Эффективность сгорания - Способность горелки эффективно сжигать топливо.

      Полное сгорание - Полное окисление всех горючих материалов топлива.

      Концентрация - Содержание компонента, деленное на общий объем смеси.

      Конденсат - Жидкая фаза, получаемая при конденсации пара или любого другого газа.

      Conduction - Передача тепла через материю без какого-либо очевидного движения материи.

      Проводимость - это мера легкости, с которой электрический заряд или тепло могут проходить через материал.

      Непрерывная продувка - Непрерывный отвод концентрированной воды из котла для контроля количества взвешенных твердых частиц в оставшейся воде. Величина продувки зависит от скорости испарения и количества шлама, образующего материал в питательной воде.

      Control - Любое ручное или автоматическое устройство, которое регулирует машину для поддержания ее нормальной работы. Автоматические устройства приводятся в действие изменениями температуры, давления, уровня воды, времени, света или других факторов.

      Control - Клапан, используемый для управления потоками воздуха, газа, воды, пара или других веществ.

      Предел регулирования - Автоматическое управление безопасностью, реагирующее на изменения давления, уровня жидкости или температуры, которые обычно устанавливаются за пределы рабочих диапазонов, чтобы ограничить работу управляемого оборудования.

      Операция управления - Элемент управления, который запускает или регулирует ввод в соответствии с запросом и останавливает или регулирует ввод при удовлетворении спроса.Это не блокировка или управление безопасностью.

      Конвекция - Циркуляционная передача тепла или массы за счет больших движений жидкости.

      Конвекционная секция - Часть печи между излучателем и дымовой трубой, заполненная трубами, по которым проходит технологический пар, которые поглощают тепло за счет конвекционной передачи тепла от горячих газов, проходящих через зону на выходе из дымовой трубы.

      Коррозия - Это постепенное разрушение металлических материалов в результате химической реакции с окружающей средой.Обычно вызвано присутствием O2, CO2 или кислоты внутри котла.

      Коррозионная усталость - Усталость в агрессивной среде. Это механическое разрушение материала под совместным воздействием коррозии и циклической нагрузки. Трещины могут возникать в результате комбинированного действия повторяющихся или изменяющихся напряжений и агрессивной среды.

      Опрессовка - Уменьшение диаметра конца трубы котла для снятия его с котла.

      Лист короны - Верхний лист внутренней топки котла, пластина, образующая верх топки.

      CSD-1 - Аббревиатура стандарта ASME для устройств управления и безопасности.

      Заслонка - Устройство, регулирующее количество воздуха, поступающего в систему, используемое для регулирования объемного расхода газа, например воздуха.

      Davit - Конструкция или петли пожарного котла, передняя и задняя двери которых подвешиваются при открытии.

      Деаэратор - Устройство, в котором кислород, диоксид углерода или другие неконденсирующиеся газы удаляются из питательной воды котла, конденсата пара или технологического потока.Он нагревает воду, чтобы отогнать кислород.

      Деаэрация - Удаление воздуха и газов из питательной воды котла перед подачей в котел.

      Замедленное горение - Продолжение горения за пределами топки.

      Расчетная нагрузка - Нагрузка, на которую рассчитана парогенераторная установка, считается максимальной несущей нагрузкой.

      Расчетное давление - Давление, используемое в конструкции котла для расчета минимальной допустимой толщины или естественных характеристик различных частей котла.

      Точка росы - Температура, при которой начинается конденсация.

      Поверхность выхода из зацепления - Поверхность котловой воды, из которой выделяется пар.

      Диссоциация - Процесс, при котором химическое соединение распадается на более простые составляющие, такие как CO2 и h3O, при высокой температуре.

      Растворенные твердые вещества - Те твердые вещества в воде, которые находятся в растворе.

      Дистилляция - Выпаривание и последующий сбор жидкости в качестве средства очистки.

      Дистиллированная вода - Вода, полученная путем испарения и конденсации, что обеспечивает более высокую чистоту.

      Купол - приподнятое место в верхней части корпуса основного котла, обеспечивающее высокую точку для сбора сухого пара, снижает риск заливки.

      Нисходящий стакан - Трубка или труба в системе циркуляции котла или водяной стены, по которой жидкость течет вниз.

      Время простоя - Время простоя оборудования.

      Осадка -Перепад давления, при котором создается воздушный поток. Тяга в котлах используется для подачи воздуха для горения в топку котла.

      Перепад давления тяги - Разница статического давления между двумя точками газового потока в системе.

      Тяговый манометр - Устройство для измерения тягового расхода воздуха.

      Колонка для сбора капель - Бункер, используемый для удаления конденсата, собранного в паропроводах и распределительных линиях, который можно удалить.

      Утопленная трубка - Либо пожарная, либо водяная трубка, полностью расположенная ниже уровня воды в работающем котле.

      Барабан - Цилиндрический кожух, закрытый с обоих концов, рассчитанный на выдерживание внутреннего давления.

      Dryback котел - дымогарной котел с огнеупорной футеровкой задней двери, открывается для технического обслуживания и / или проверки.

      Сухой газ - Газ, не содержащий водяного пара.

      Потери сухого газа - Потери, представляющие разницу между теплосодержанием сухих выхлопных газов и их теплосодержанием при температуре окружающего воздуха.

      Сухой пар Пар, имеющий температуру насыщения, но не содержащий влаги. Промышленный сухой пар, содержащий не более половины процента влаги.

      Воздуховод - Канал для воздуха или газа.

      Экономайзер - Использует отходящее тепло путем передачи тепла от дымовых газов теплой входящей питательной воде.

      EDR - Эквивалентное прямое излучение - это стандартный метод сравнения теплопередачи от радиатора или конвектора.Это эквивалентно квадратным футам площади поверхности, необходимой для передачи тепла с той же скоростью, с которой оно вырабатывается генератором. Мощность одного котла в лошадиных силах равна EDR 140 фут2.

      Эффективность - Отношение вывода к вводу.

      Эжектор - Устройство, использующее кинетическую энергию струи воды или другой жидкости.

      Унос - Движение осадка в потоке котловой воды паром.

      Эквалайзер - Создает равное давление на подаче и возврате котла.

      Эквивалентное испарение - Испарение, выраженное в фунтах в час, при котором вода будет испаряться в данном паровом котле, если она подается и испаряется при нормальной температуре кипения и нормальном атмосферном давлении.

      Испарение - Изменение состояния с жидкости на пар.

      Скорость испарения - Количество фунтов воды, которое испаряется за единицу времени.

      Испаритель - Сосуд под давлением, используемый для испарения сырой воды с помощью парового змеевика.Пар конденсируется в змеевиках с охлаждающей водой, и эта дистиллированная вода используется в качестве подпитки для питания котла.

      Избыточный воздух - Подаваемый воздух в оптимальном количестве минимизирует потери тепла вверх по дымовой трубе и повысит эффективность сгорания. Некоторое количество избыточного воздуха, в зависимости от доступной энергии смешивания топлива и воздуха, требуется для обеспечения тщательного смешивания топлива и воздуха для полного сгорания.

      Деформационный шов - Допускает перемещение, не вызывая высоких напряжений в трубе проходки и стенке котла.

      Взрывная дверь - Дверь в котле или печи, которая предназначена для работы как предохранительный клапан, откалиброванный по заданному давлению газа, и защищает котел от серьезных повреждений, вызванных взрывами газообразных продуктов сгорания.

      Внешняя очистка - Питательная вода котла, которая проходит очистку перед подачей в котел.

      Вентилятор - Двигатель, состоящий из пропеллера и корпуса, используемый для перемещения воздуха или газов при значительно более низком давлении.

      Производительность вентилятора - Измерение производительности вентилятора с указанием объема, общего давления, статического давления, скорости, потребляемой мощности, механической и статической эффективности при определенной плотности воздуха.

      Кривые производительности вентилятора - Представление на графике общего давления, статического давления, потребляемой мощности, механического и статического КПД и диапазона величин в виде абсцисс при постоянной скорости и плотности воздуха.

      Питательный насос - Насос, подающий воду в бойлер.

      Feedwate r- Вода, попавшая в котел во время работы. Включает подпиточный и возвратный конденсат.

      Регулятор питательной воды - Устройство для автоматической подачи питательной воды в котел по запросу. Практически на постоянном уровне воды должен получиться

      Обработка питательной воды - Химические вещества, используемые при очистке питательной воды котла, используются для контроля щелочности, предотвращения образования накипи, коррекции pH и контроля проводимости.

      FGR - Рециркуляция дымовых газов - это высокоэффективный метод, используемый для снижения выбросов оксида азота (NOx) из горелок.

      Фильтр - пористое устройство для удаления примесей или твердых частиц из жидкости или газа, прошедшего через него.

      Сосуд высокого давления с огнем - Сосуд высокого давления, который полностью или частично подвергается воздействию огня от горелок или продуктов сгорания или иным образом нагревается от сгорания топлива.

      Котел Firetube - Тип конструкции котла, в котором дымовые газы текут внутри трубок, а вода течет вне труб.

      Регулировка мощности горения - Регулирует мощность горения горелки в соответствии с отклонениями от заданных значений давления или температуры.Эта система может быть настроена для работы горелки в режиме on-off, high-low или в зависимости от нагрузки.

      Фиксированный углерод - Твердый горючий остаток, который остается после нагревания частицы угля и удаления летучих веществ.

      Пламя - Горячее раскаленное тело из воспламененного газа, которое генерируется чем-то в огне.

      Датчик пламени - Датчик, предназначенный для обнаружения и реагирования на присутствие пламени или огня, и в случае его потери может отправлять сигнал в систему управления.

      Скорость распространения пламени - Скорость распространения пламени в горючей среде наружу от точки, в которой началось горение.

      Устройство защиты от пламени - Устройство управления, которое полностью управляет горелкой на многих этапах работы для обеспечения надлежащей продувки воздухом, зажигания, нормальной работы и отключения для обеспечения безопасности работы.

      Скорость пламени - Измеренная скорость расширения фронта пламени в горючей смеси.Распространение пламени является результатом сильной связи между химической реакцией, процессами переноса диффузии массы и теплопроводности и потоком жидкости.

      Воспламеняемость - Способность вещества гореть или воспламеняться, вызывая пожар или возгорание.

      Пределы воспламеняемости - См. Диапазон составов для фиксированных температуры и давления, в пределах которых возможна взрывная реакция при введении внешнего источника воспламенения. Верхняя и нижняя границы топливно-воздушной смеси, которая будет поддерживать горение.Верхний предел воспламеняемости указывает на максимальную концентрацию топлива в воздухе, которая поддерживает горение. Нижний предел воспламеняемости указывает минимальную концентрацию топлива в воздухе, которая будет поддерживать горение. Вне этих границ смесь не горит.

      Flareback - Вспышка пламени назад или из печи или аналогичного помещения против нормального направления тяги.

      Flashback - Это нежелательное проникновение пламени за сопло горелки, приводящее к неконтролируемому возгоранию в трубопроводе подачи предварительной смеси, возникающее только в газовых горелках с предварительным смешиванием, когда скорость пламени превышает скорость потока газовоздушной смеси, выходящей из газового наконечника.

      Мигает - Процесс производства пара путем выпуска воды в область с давлением ниже, чем давление насыщения, которое соответствует температуре воды

      Температура вспышки - Самая низкая температура, при которой жидкость может образовывать воспламеняющуюся смесь в воздухе вблизи поверхности жидкости.

      Дымоход - это камера, через которую удаляется дым, горячие газы и побочные продукты сгорания.

      Дымовой газ - Труба или канал для отвода выхлопных газов в дымовую трубу.

      Вспенивание - Постоянное образование пузырьков, которые имеют достаточно высокое поверхностное натяжение, чтобы оставаться в виде пузырьков за пределами поверхности отделения.

      Принудительная циркуляция - Дополнительный насос используется для увеличения скорости циркуляции по сравнению с котлом с естественной циркуляцией.

      Нагнетательный вентилятор - Вентилятор, обеспечивающий избыточное давление воздуха для оборудования сжигания топлива.

      Загрязнение - Накопление нежелательных твердых отложений в газовых проходах или на поверхностях теплопередачи, что приводит к ограничению потока газа или тепла.

      Топливо - Вещество, которое можно сжигать для получения энергии в виде тепла или энергии.

      Топливо-воздушная смесь -Идеальная смесь газа и воздуха.

      Топливо-воздух - Массовое отношение воздуха к топливу, присутствующее в процессе сгорания.

      Топливо Nox- Общий термин для монооксидов азота NO и NO2, образующихся в результате реакции газов азота и кислорода в воздухе во время горения, особенно при высоких температурах.

      Мазут - общий термин для ряда горючих жидкостей, изготовленных из сырой нефти.

      КПД топлива и пара - это отношение выхода BTU к входному BTU на конкретном котле.

      Печь - устройство для высокотемпературного нагрева.

      Давление в топке - Давление внутри камеры сгорания.

      Объем печи - Скорость тепловыделения топки или камеры сгорания.

      Арка печи - перекрывающая топку и опоры; или он может образовывать потолок и свод металлической печи, самую верхнюю часть (мостовую перегородку) излучающей печи.

      Тяга печи - Разница между атмосферным давлением и давлением, существующим в топке или канале дымовых газов котла.

      Взрыв в печи - Сильное возгорание мусора или дыма в печи или камере сгорания.

      Плавкая пробка - Металлический цилиндр с резьбой, обычно из бронзы, латуни или бронзы, с коническим отверстием, просверленным по всей его длине.Это отверстие закрыто металлом с низкой температурой плавления, который улетучивается при достижении заранее заданной высокой температуры.

      Анализ газов - Определение ингредиентов газовой смеси.

      Горелка газовая - Устройство для генерации пламени для нагрева продуктов с помощью газообразного вещества.

      Регулятор давления газа - Регулятор давления газа - это клапан, который автоматически перекрывает подачу жидкости или газа под определенным давлением в линию подачи горелки.

      Манометрический кран - Клапан, прикрепленный к водяному столбу или барабану, используемый для определения уровня воды.

      Измерительное стекло - Измерительное стекло или смотровое стекло представляет собой прозрачную трубку, через которую оператор котла может наблюдать за уровнем воды, содержащейся внутри.

      Манометрическое давление - Дополнительное давление в системе по отношению к атмосферному давлению.

      Марка - Классификация масла по качеству, как правило, на основе спецификаций ASTM.

      Зерно - Единица измерения, используемая при анализе воды для измерения примесей в воде (17,1 зерна = 1 часть на миллион - ppm).

      Люк - Отверстие для доступа в бойлере обычно не больше 6 дюймов.

      Крышка люка - Закрытие люка.

      Жесткость - Количество растворенных в воде кальция и магния. Обычно выражается в зернах на галлон или в миллионных долях CaCO3.

      Жесткая вода - Вода с высоким содержанием минералов (в отличие от «мягкой воды»).Жесткая вода образуется, когда вода просачивается через отложения содержащих кальций и магний минералов, таких как известняк, мел и доломит.

      Коллектор - Распределительная труба или коллекторы, которые связывают несколько паропроводов с одним котлом или несколько котлов с одной или несколькими паропроводами, отводящими от него несколько меньших линий. .

      Теплообменник - Емкость, в которой тепло передается от одной среды к другой.

      Поверхность нагрева - Поверхность, подверженная воздействию огня или нагретых продуктов сгорания с одной стороны и воды с другой для поглощения и передачи тепла теплоносителю в соответствии с Американской ассоциацией производителей котлов (ABMA)

      Скорость тепловыделения - Скорость тепловыделения представляет собой измерение тепловой энергии, выделяемой за определенную единицу времени, выражается в британских тепловых единицах в час на кубический фут объема печи или квадратный фут нагревательной поверхности.

      Теплотворная способность - Количество тепла, производимого при полном сгорании единицы количества топлива. Обычно выражается в британских тепловых единицах на фунт, на галлон или куб. Фут.

      High fire - Входная мощность горелки на максимуме или близка к нему.

      Регулятор высокого давления газа - Регулятор остановки горелки при слишком высоком давлении газа.

      Реле высокого давления газа - Реле для остановки горелки при слишком высоком давлении газа.

      Регулятор высокого давления масла - Регулятор остановки горелки, если температура масла слишком высока.

      Горячий колодец - Резервуар, используемый для приема конденсата из различных источников на обратном пути к котлу через систему питательной воды. Обычно он выбрасывается в атмосферу.

      Углеводород - химическое соединение водорода и углерода.

      Гидростатическое испытание - испытание на прочность и герметичность закрытого сосуда под давлением давлением воды.

      Воспламенитель - Устройство для зажигания топливной смеси, обеспечивающее проверенную энергию зажигания, необходимую для немедленного зажигания основной горелки

      Зажигание - Возникновение возгорания.

      Температура возгорания - Самая низкая температура, при которой горючее вещество при нагревании воспламеняется на воздухе и продолжает гореть.

      Неполное сгорание - Возникает, когда кислорода недостаточно, чтобы позволить топливу полностью прореагировать с образованием диоксида углерода и воды.

      Вытяжной вентилятор - Используется на выхлопной стороне котла, вытягивая воздух через котел для отвода горячих газов из теплопоглощающего оборудования.

      Ингибитор - Вещество, которое замедляет или предотвращает конкретную химическую реакцию или другой процесс, или которое снижает активность определенного реагента, катализатора или фермента. Примером в работе котла является использование ингибитора при использовании кислоты для удаления накипи, чтобы предотвратить воздействие кислоты на металл котла.

      Инжектор - Использует струю пара для подачи питательной воды в бойлер.

      Входной рейтинг - Мощность сжигания топлива горелки на уровне моря в британских тепловых единицах в час, указанная производителем.

      Изоляция - Материал, используемый для изоляции чего-либо с целью уменьшения тепловых потерь.

      Блокировка - Устройство для подтверждения физического состояния требуемого состояния и предоставления этого подтверждения в первичную цепь управления безопасностью.

      Прерывистая продувка - Клапаны прерывистой продувки предназначены для работы с заданными интервалами путем периодического сброса воды и накопившегося шлама через продувочный кран в нижней части котла.

      Прерывистое горение - Циклическое горение, при котором топливо и воздух сжигаются в печи в течение коротких периодов времени.

      Внутренняя очистка - Очистка котловой воды путем введения химикатов непосредственно в котел.

      Прерывистый розжиг - Воспламенитель, который горит во время выключения зажигания и во время розжига основной горелки и который выключается основной горелкой.

      Котел с внутренним обогревом- Пожарный котел, топка или топка которого находится внутри котла и окружена водой.

      Ион - Атом или молекула с чистым электрическим зарядом из-за потери или усиления одного или нескольких электронов.

      Ионный обмен - Обмен ионами одинакового заряда между нерастворимым твердым веществом и находящимся в контакте с ним раствором, используемый в умягчении воды и других процессах очистки и разделения.

      Утеплитель - Материал, обеспечивающий теплоизоляцию котла, труб и т. Д.

      Утечка - Постепенная потеря жидкости, которая входит или выходит через закрытые воздушные или газовые каналы.

      Контроль пределов - Устройство с электрическими настройками на отключение при заданном давлении или температуре. Также известен как блокировка. См. Блокировку.

      Футеровка - Высокотемпературная изоляция, известная как огнеупорная; этот материал изолирует зону в печи, которая подвергается воздействию пламени горелки.

      Острый пар - Пар под давлением, получаемый путем нагрева воды в бойлере. Пар используется для работы стационарного или движущегося оборудования.

      Загрузка - Требуемая мощность и вес.

      Коэффициент нагрузки - Коэффициент нагрузки определяется как отношение средней нагрузки к максимальной в течение заданного периода.

      Реле малой тяги - Регулятор, ограничивающий работу горелки, если тяга слишком мала.Обычно используется с механической тягой.

      Старт с малым пламенем - Используется для подтверждения скорости розжига автоматов горения в положении слабого пламени. Обеспечить безопасное рабочее положение при выключенном свете.

      Реле низкого давления газа - Регулятор, предотвращающий работу горелки при слишком низком давлении газа.

      Регулятор низкого давления газа - Регулятор, предотвращающий работу горелки при слишком низком давлении газа.

      Контроль низкой температуры масла - Контроль, предотвращающий работу горелки, если температура масла слишком низкая.(выключатель холодного масла)

      Отсечка по низкому уровню воды - Устройство безопасности, используемое для подачи топлива в котел, когда уровень воды падает ниже безопасного уровня.

      Проушина - Кронштейн, прикрепляемый к подвеске котла, стальной окуляр, установленный и приклепанный или приваренный к криволинейной части корпуса или кожуха котла и соединенный стальным U-образным болтом или строповой штангой со стальными конструкциями над головой.

      Подпиточная вода - Вода, добавляемая к питанию котла для компенсации потерь из-за выхлопа, продувки, утечки и т. Д.

      Люк - Отверстие в сосуде высокого давления достаточного размера, чтобы позволить человеку войти.

      Коллектор - труба или коллектор, который собирает жидкость или распределяет жидкость по нескольким трубам и трубкам.

      Ручной запорный газовый клапан - Клапан в газовой линии, который должен быть повернут вручную для полного включения или отключения подачи.

      Устройство ручного сброса - Устройство управления, которое требует ручного сброса для перезапуска горелки после восстановления безопасных рабочих условий.

      Промышленный газ - Топливный газ, полученный из угля, нефти и т. Д., В отличие от природного газа.

      Максимально допустимое рабочее давление - Максимальное давление, которому может подвергаться сосуд под давлением. МДРД готового котла должно быть меньше или равно наименьшему расчетному давлению, определенному для любой из его частей.

      Максимальная непрерывная нагрузка - Период времени, в течение которого максимальная нагрузка может поддерживаться.

      Максимальная мгновенная нагрузка - Это внезапная пиковая нагрузка, обычно возникающая в течение короткого периода времени.

      Горелка для жидкого топлива с механическим распылением - Горелка для сжигания жидкого топлива, в которой для распыления используется механическое давление, при котором поток жидкого топлива разбивается на мельчайшие частицы (брызги).

      Тяга механическая - Тяга, созданная механическими средствами.

      Микрон - Микрон - это единица измерения длины, эквивалентная миллионной доли метра или 0.000039 дюйма или 1/25400 дюйма. Диаметр частиц пыли часто выражается в микронах.

      MMBtu - Миллионы британских тепловых единиц.

      Влага - Относится к присутствию жидкости, особенно воды, часто в следовых количествах, воды в жидкой или паровой фазе.

      Влага в паре - Количество частиц воды, переносимых паром, выраженное в процентах по массе.

      Потери влаги - Разница в теплосодержании влаги в отходящих газах котла и влажности при температуре окружающего воздуха.

      Грязь - Частицы, осадки и общие примеси, которые накапливаются в нижних частях котла. Грязь снижает циркуляцию воды, поэтому локальные скопления могут привести к локальному перегреву.

      Бочка для грязи - Бочка для воды, в частности, установленная внизу котла, основная функция которой заключается в улавливании циркулирующей грязи.

      Грязевая скважина - Небольшая дыра у дна, через которую выводится осадок.

      Многотопливная горелка - Горелка, которая может использовать несколько видов топлива.

      Естественная циркуляция - Способность жидкости в системе циркулировать непрерывно, при этом разница в плотности является единственной движущей силой.

      Природный газ - Газообразное топливо, встречающееся в природе.

      NOx - образуется в результате реакции азота и кислорода в воздухе во время горения, особенно при высоких температурах. Аббревиатура для всего семейства оксидов азота.

      Сопло - представляет собой короткое фланцевое или приварное горловое соединение на барабане или кожухе для контроля направления жидкости внутрь или наружу.

      Горелка на жидком топливе - механическое устройство, которое объединяет жидкое топливо с надлежащим количеством воздуха перед подачей смеси к точке воспламенения в камере сгорания.

      Масляный пистолет - Часть узла горелки, которая распыляет масло в виде тонкой струи, чтобы ее можно было вдуть в камеру сгорания.

      Масляный наконечник - Деталь масляного пистолета, которая вдувает распыленную топливно-масляную смесь в топку.

      Комплект для нагрева и нагнетания масла - Детали нагревателя для подогрева жидкого топлива до достижения желаемой вязкости и насоса для подачи масла под желаемым давлением.

      Управление работой - Управление горелкой для запуска и остановки горелки, должно быть установлено ниже верхнего предела.

      Рабочее давление - Давление, зарегистрированное манометром, когда система находится в нормальном режиме работы.

      Orsat - Газоанализатор, представляющий собой лабораторное оборудование, используемое для анализа пробы газа (обычно дымового газа ископаемого топлива) на содержание кислорода, окиси углерода и двуокиси углерода.

      Избыточное давление - Приложено чрезмерное давление, работа которого выше безопасного рабочего давления опасна.

      Окисление - Это взаимодействие между молекулами кислорода и другими веществами.

      Окислительная атмосфера - Означает газовую атмосферу, в которой происходит реакция окисления.

      Кислородная атака - Кислород в воде вызывает точечную коррозию и коррозию.

      Котел блочный - Котел, укомплектованный всеми необходимыми комплектующими, в том числе; горелка, средства управления и вспомогательное оборудование, спроектированные как единое целое и готовые к установке на месте.

      Проход - Ограниченный проход, содержащий поверхность нагрева, через которую текучая среда обычно течет в одном направлении.

      Идеальное сгорание - Полное окисление всех горючих компонентов топлива с использованием всего подаваемого кислорода.

      pH - Измеряет концентрацию ионов водорода в растворе. Растворы с высокой концентрацией ионов водорода имеют низкий pH, а растворы с низкой концентрацией ионов H + имеют высокий pH.

      Пилот (воспламенитель) - пламя, используемое для воспламенения топлива в основной горелке или горелках.

      Трубка Пито - прибор для измерения давления, используемый для измерения скорости потока газа.

      Точечная коррозия - это форма чрезвычайно локальной коррозии в результате воздействия кислорода, которая приводит к образованию небольших отверстий в металле котла.

      Порт - отверстие, через которое проходят масла, шлам и другой плавучий мусор.

      Последующая продувка - Метод продувки печи и проходов котла для удаления всех горючих газов после того, как средства контроля пропадания пламени обнаруживают отключение пилотной и основной горелки и закрытие предохранительных запорных клапанов.

      Мощная горелка - Горелка с принудительной подачей воздуха регулирует смесь газа и воздуха, которая впрыскивается в камеру сгорания котла, преодолевая любое сопротивление для подачи количества воздуха, необходимого для горения.

      ppm - Сокращенное обозначение частей на миллион.

      Осадок - нерастворимое твердое вещество, выделяющееся из жидкого раствора. Для отделения материалов от раствора путем образования нерастворимых веществ в результате химической реакции. Удаляемый материал.

      Осадки - Это образование твердого вещества в растворе или внутри другого твердого вещества во время химической реакции или путем диффузии в твердом теле при удалении твердых или жидких частиц из жидкости.

      Предварительно нагретый воздух - Воздух, температура которого превышает температуру окружающего воздуха, увеличивает эффективность.

      Давление - Сила, прикладываемая жидкостью или газом к поверхности объекта на единицу площади, по которой эта сила распределяется.

      Падение давления - Разница давлений между двумя точками в системе, вызванная сопротивлением потоку.

      Сосуд под давлением - Сосуд под давлением представляет собой закрытую емкость, предназначенную для удержания жидкости под давлением, существенно отличным от атмосферного.

      Первичный воздух- Часть воздуха для горения, подаваемая вместе с топливом в горелку.

      Первичный элемент управления безопасностью - Защитный выключатель для обеспечения безопасного отключения, прямого управления реакцией на свойства пламени, определения наличия пламени и в случае отказа зажигания или непреднамеренного гашения пламени вызовет аварийное отключение.

      Заполнение - Состояние котла, при котором вода попадает в систему подачи пара, содержащую высокие концентрации любых твердых частиц.

      Технологический пар - Пар, используемый для тепла и промышленных процессов, кроме производства энергии.

      Продукты сгорания - Газы, пары и твердые частицы, образующиеся при сгорании топлива.

      Пульсация - Повторяющееся попеременное повышение и понижение давления.

      Продувка - Для подачи воздуха в топку и дымовые каналы котла в таком объеме и таким образом, чтобы полностью заменить содержащийся в них воздух или газо-воздушную смесь.

      Radiant - Излучающий тепло или обладающий свойством передавать тепло лучами, похожими на лучи света.

      Радиация - форма теплопередачи. Излучение - это процесс непрерывного обмена энергией посредством электромагнитных волн без изменения температуры среды между двумя вовлеченными телами.

      Радиационные потери - Термин, используемый в тепловом балансе котла, учитывающий кондуктивные, радиационные и конвекционные тепловые потери в окружающий воздух.

      Номинальная мощность - Производители заявили предполагаемую номинальную длительную мощность котла при полной нагрузке.

      Скорость продувки - Скорость, обычно выражаемая в процентах от подаваемой воды.

      Сырая вода - Вода, забираемая непосредственно из источника без обработки.

      Реакция - Химическое превращение или изменение, часто сопровождающееся высвобождением энергии, которое происходит естественным образом с течением времени или целенаправленно вызвано взаимодействием двух веществ.

      Рециркуляция - Повторное добавление части протекающей жидкости для повторения цикла циркуляции.

      Recycle - Нормальный запуск горелки после останова.

      Восстановительная атмосфера - Атмосферные условия, в которых окисление предотвращается за счет удаления кислорода и других окисляющих газов или паров, и которые могут содержать активно восстанавливающие газы, такие как водород, окись углерода и газы, которые окисляются в присутствии кислорода, например как сероводород.

      Огнеупор - Материал, который сохраняет свою прочность при высоких температурах и используется в котлах для защиты металлических поверхностей и перегородок котлов.

      Reheate r- Компонент парового котла, в котором тепло добавляется к пару промежуточного давления, который отдал часть своей энергии на расширение через выхлоп. Подогреватели и пароперегреватели являются одними из самых важных принадлежностей котла, которые улучшают тепловой КПД.

      Реле - электрическое устройство, обычно содержащее электромагнит, которое активируется током или сигналом в одной цепи для размыкания или замыкания другой цепи

      Относительная влажность - количество водяного пара, присутствующего в воздухе, выраженное в процентах от количества, необходимого для насыщения при той же температуре.

      Предохранительный клапан (предохранительный предохранительный клапан) - тип клапана, используемый для автоматического сброса давления в системе или резервуаре, приводимый в действие давлением перед клапаном и характеризующийся открывающимся хлопковым действием с дальнейшим увеличением подъемной силы с увеличением давления. .

      Остаточное топливо - Бункерное топливо С - / Мазут № 6. / Остаточное тяжелое жидкое топливо / Бункерное мазутное топливо / - высокой вязкости, обычно используемое на морских и стационарных паровых электростанциях. воды и заметный процент более летучих углеводородов.

      Смола - Липкий шарик, похожий на горючее углеводородное органическое вещество, нерастворимый в воде, используемый в химическом обмене для умягчителей и дещелочников.

      Масляная горелка с обратным потоком - Распылительная масляная горелка, которая отбирает часть масла, подаваемого в распылитель, и возвращает его на хранение или в линию подачи.

      Диаграмма Рингельмана - Серия сеток для определения плотности дыма в потоках дымовых газов. Серия прямоугольных сеток состоит из 4 сеток черных линий; разной ширины печатается на белом фоне и используется как метод измерения уровня черного.

      Ротационная масляная горелка - Распыление осуществляется в горелке путем подачи масла внутрь быстро вращающейся чашки.

      Седло - Опора литая.

      Безопасное рабочее давление - см. «Расчетное давление». Давление, используемое в конструкции котла для безопасной работы.

      Предохранительный клапан - Предотвращает повышение давления в котле выше заданного значения клапана, сбрасывая избыточное давление пара, предотвращая опасность превышения давления.

      Дренаж предохранительного клапана - Требуется отверстие в корпусе ниже уровня седла клапана в предохранительных клапанах, размер которых превышает 2 дюйма, используемое для предотвращения скапливания конденсата.

      Выходной предохранительный клапан - Труба, по которой пар от предохранительного клапана отводится в безопасную зону.

      Рычаг подъема предохранительного клапана - Рычаг для подъема предохранительного клапана из гнезда.

      Предохранительный клапан - используется для сброса давления в котле, когда оно превышает МДРД (максимально допустимое рабочее давление), и тем самым предотвращает взрыв

      Предохранительный запорный клапан - Имеет пружинящее действие, которое автоматически отключает клапан при обнаружении проблемы и открывает электрический ток для отключения клапана до тех пор, пока она не будет устранена.

      Отбор проб - Удаление части материала для исследования или анализа.

      Насыщенный воздух - Воздух, содержащий максимальное количество водяного пара, которое он может удерживать при данной температуре и давлении. 100% влажность.

      Насыщенный пар - Пар той же температуры, что и вода, из которой он был образован.

      Температура насыщения (Точка кипения) - Температура, при которой происходит испарение при определенном давлении.

      Насыщенная вода - Смесь сухого воздуха и водяного пара в максимальной концентрации для преобладающих температуры и давления. Вода при температуре кипения.

      Шкала - Отложения жесткой воды, вызванные неправильной обработкой котловой воды.

      Вторичная очистка - Очистка воды после начальной очистки питательной воды котла.

      Осадок - твердый материал, оседающий в воде на дне котла.

      Самонесущие стальные стеллажи - Стальные стеллажи, достаточно прочные, чтобы поддерживать себя без использования боковой поддержки.

      Техническая вода - Это вода, прошедшая химическую обработку для использования в котлах или других промышленных процессах.

      Корпус - Цилиндрический внешний вид парового котла, образующий корпус.

      Осадок - Накопление остатков из примесей.

      Дым - Крошечные частицы углерода или сажи, образовавшиеся в результате неполного сгорания.

      Умягчение - Удаление атомов кальция, магния и некоторых других металлов из жесткой воды.

      Мягкая вода - Вода с относительно низкой концентрацией карбоната кальция и других ионов.

      Электромагнитный клапан - Электромагнитный клапан в открытом или закрытом положении.

      Раствор - представляет собой смесь одного вещества, растворенного в другом, поэтому свойства во всем одинаковы, например, для котловой воды.

      Сажа - Загрязненные частицы углерода, образующиеся в результате неполного сгорания углеводородов.

      Воздуходувка сажи - Механическое устройство для удаления сажи, которая откладывается на топочных трубах котла во время горения.

      Выкрашивание - Волнистые трещины в кирпичной кладке котла (огнеупор) из-за изменений температуры топки.

      Искрогаситель - Любое устройство, которое предотвращает выброс горючего мусора для защиты потока крупных частиц пыли или искр из штабеля, обычно экранирующее сверху.

      Удельная теплоемкость - Количество тепла, выраженное в британских тепловых единицах, необходимое для повышения температуры 1 фунта вещества на 1 ° F.

      Удельная влажность - Вес водяного пара в парогазовой смеси на единицу веса сухого газа.

      Самовозгорание - Происходит при самовоспламенении горючих материалов.

      Форсунка - Форсунка, из которой жидкое топливо выпускается в виде струи.

      Stack - вертикальный трубопровод, который из-за разницы в плотности между внутренним и внешним газами создает сквозняк у его основания.

      Осадка штабеля - Величина осадки, измеренная на входе в штабель.

      Эффект суммирования - Та часть перепада давления, которая возникает из-за разницы в высоте точек измерения.

      Застой - Состояние отсутствия движения или отсутствия кровообращения.

      Стандартный воздух - Сухой воздух весом 0,075 фунта на куб. Фут на уровне моря (29,92 дюйма барометрического давления) и температуре 70 ° F.

      Стандартный дымовой газ - Газ весом 0,078 фунта на куб. Фут на уровне моря (29,92 дюйма барометрического давления) и температуре 70 ° F.

      Статическое давление - Мера потенциальной энергии жидкости.

      Пар - Паровая фаза воды, не смешанная с другими газами.

      Паровой котел - Закрытый сосуд высокого давления, в котором вода преобразуется в пар с помощью приложения

      Связанный пар - Состояние, которое возникает, когда температура в открытом нагревателе питательной воды становится слишком высокой и насос питательной воды не может подавать воду в бойлер тепла.

      Манометр - Манометр для индикации давления пара.

      Парогенератор - Агрегат, к которому подаются вода, топливо и воздух и в котором вырабатывается пар. Он состоит из топки котла и оборудования для сжигания топлива и может включать в качестве составных частей водяные стенки, перегреватель, подогреватель, экономайзер, воздухонагреватель или любую их комбинацию.

      Манометр пара - Показывает давление пара в котле в фунтах на квадратный дюйм.

      Чистота пара - Степень загрязнения. Загрязнение выражается в миллионных долях.

      Качество пара - Весовой процент пара в пароводяной смеси.

      Сепаратор пара - Устройство для повышения качества пара. Находится в барабане для пара и воды.

      Паровое пространство - Пространство над водяной линией в пароводяном барабане.

      Сетчатый фильтр пара - Используется перед конденсатоотводчиками и дроссельными клапанами турбин для удаления твердых примесей.

      Запорный вентиль подачи пара - Клапан, установленный на выходе пара из котла для перекрытия потока пара

      Конденсатоотводчик - автоматическое устройство для удаления газов и конденсата из паропроводов и тепла

      теплообменников без потери пара.

      Паровая турбина - Используется для привода вспомогательного оборудования котлов или генераторов на крупных предприятиях.

      Запорный кран - Быстро открывающийся или закрывающийся клапан, обычно встречающийся на газопроводах.

      Шпилька - Выступающий штифт, служащий опорой или средством крепления.

      Давление всасывания - Давление жидкости на стороне всасывания насоса

      Сера - горючий элемент, содержащийся в угле и мазуте.

      Перегретый пар - Пар с температурой выше соответствующего давления.

      Перегреватель - Используется для увеличения количества тепла в паре.

      Слив перегревателя - Клапан на выходе коллектора перегревателя.Используется для поддержания потока в пароперегревателе во время пуска и останова.

      Клапан поверхностной продувки - Используется для удаления примесей с поверхности воды в пароводяном барабане.

      Поверхностный обдув - Удаление воды, пены и т. Д. С поверхности на уровне воды в котле. Оборудование для такого удаления.

      Поверхностный конденсатор - кожухотрубный сосуд, используемый для снижения давления выхлопных газов на выходе турбин или двигателей.

      Поверхностное натяжение - Возникает из-за примесей в верхней части воды в пароводяном барабане.

      Скачок - Внезапное вытеснение или движение воды в закрытом сосуде или барабане.

      Взвешенные твердые частицы - Нерастворенные твердые частицы в котловой воде.

      Качающаяся нагрузка - Нагрузка, которая изменяется с относительно короткими интервалами.

      Третичный воздух - Воздух для горения, подаваемый в топку в дополнение к первичному и вторичному воздуху.

      Теоретический воздух - Количество воздуха, необходимое для идеального сгорания.

      Теоретическая осадка - осадка, которая была бы доступна в основании штабеля, если бы в штабеле не было потерь на трение или ускорение.

      Therm - Единица измерения содержания БТЕ в природном газе. Один терм = 100000 британских тепловых единиц.

      Тепловой КПД - Отношение тепла, поглощаемого котлом, к теплу, имеющемуся в топливе в единицу времени.

      Термопара - Используется для измерения температуры в системе и отправки ее обратно на диаграмму записи.

      Термометр - Прибор, используемый для измерения температуры (степени нагрева). Откалибровано в градусах Цельсия или Фаренгейта.

      Термический удар - Цикл колебаний температуры, которые приводят к разрушению металла из-за расширения и сжатия.

      Стойка сквозная - Стяжка, используемая в жаротрубных котлах между головками или трубными решетками.

      Плитка - Предварительно формованный огнеупор, обычно применяемый для форм, отличных от стандартного кирпича.

      Общий воздух - Общее количество воздуха, подаваемого для топлива и продуктов сгорания. Процент общего количества воздуха - это отношение общего количества воздуха к теоретическому количеству воздуха, выраженное в процентах.

      Общее давление - Сумма статического и скоростного давления.

      Общая концентрация твердых веществ - Вес растворенных и взвешенных примесей на единицу веса котловой воды, обычно выражается в ppm.

      Ловушка - Приемник для сбора нежелательного материала.

      Очищенная вода - Вода, прошедшая химическую обработку, чтобы сделать ее пригодной для питания котлов.

      Trim - Вспомогательные компоненты котла, такие как регуляторы уровня воды, регуляторы давления и температуры.

      Трубка - полый цилиндр для транспортировки жидкостей.

      Щетки для труб - Используются в жаротрубных котлах для удаления сажи изнутри труб.

      Отверстие для трубки - Отверстие в барабане, нагревателе или трубной решетке для размещения трубки.

      Трубные решетки - Трубки свертываются, расширяются и зашиваются в переднюю и заднюю трубную решетку судовых котлов HRT и шотландского типа, а также в верхнюю и нижнюю трубную решетку вертикальных жаротрубных котлов.

      Трубчатое измерительное стекло - Круглое измерительное стекло, используемое для давлений до 250 фунтов на квадратный дюйм включительно.

      Турбулентность - Движение воды в пароводяном барабане.

      Турбулентная горелка - Горелка, в которой топливо и воздух смешиваются и выпускаются в топку таким образом, чтобы создать турбулентный поток из горелки.

      Коэффициент диапазона - Отношение максимального к минимальному расходу топлива или пара или мощности котла.

      UL LISTED - Сертификация продукта, указывающая на то, что продукт соответствует стандартам безопасности, установленным Underwriters Laboratories. (ULC и cUL указывают канадские требования.

      Резервуар высокого давления без горения - Резервуар, спроектированный так, чтобы выдерживать внутреннее давление, не подвергающийся воздействию тепла от продуктов сгорания и не являющийся неотъемлемой частью системы резервуаров высокого давления с огнем.

      Коэффициент использования - отношение количества часов работы к общему количеству часов за этот период.

      ВА - Вольт-амперы.

      Пар - Газообразный продукт испарения.

      Испарение - Переход от жидкой или твердой фазы к паровой.

      Давление скорости - Мера кинетической энергии жидкости.

      Ven t- Отверстие в емкости или другом замкнутом пространстве для удаления газа или пара.

      Вентиляционный конденсатор - Удаляет кислород и другие неконденсирующиеся газы в деаэрирующем нагревателе питательной воды.

      Вертикальное горение - Расположение горелки, при котором воздух и топливо выпускаются в топку практически в вертикальном направлении.

      Вязкость - Измерение внутреннего трения жидкости или ее сопротивления потоку.

      Объем воздуха - Количество кубических футов воздуха в минуту, выраженное при условиях на выходе из вентилятора.

      Отходы тепла - Явное тепло в негорючих газах, выбрасываемых в окружающую среду.

      Щелочность воды - количество карбонатов, бикарбонатов, гидроксидов и силикатов или фосфатов в воде, выражается в зернах на галлон или в миллионных долях карбоната кальция.

      Деформация - Изгиб или деформация труб котла или пароперегревателя, обычно вызываемая перегревом.

      Водяной столб - Вертикальный трубчатый элемент, соединенный сверху и снизу с паровым и водяным пространством котла, соответственно, к которому могут быть подсоединены водомер, регуляторы уровня воды и отсекатель топлива.

      Клапан продувки водяного столба - Клапан в нижней части водяного столба, используемый для удаления шлама и отложений, которые могут скапливаться на дне водяного столба.

      Водомер - Манометр и фитинги для его крепления.

      Гидравлический удар - Удар, вызванный смешиванием пара и воды в паропроводе.

      Уровень воды - Высота поверхности воды в котле

      Умягчение воды - Удаление из воды солей, образующих накипь.

      Водотрубный котел - Котел с водой в трубках с теплом и газами сгорания вокруг труб.

      Waterwall - Вертикальные или горизонтальные трубы в топочной части водотрубных котлов, которые продлевают срок службы огнеупора.

      Клапан продувки водяных стенок - Утвержденный клапан, используемый для удаления шлама и отложений с водяных стенок и коллекторов водяных стенок.

      Водяная труба - Труба в бойлере, в которой вода и пар находятся внутри, а тепло подается снаружи.

      Водяной пар - синоним пара, обычно используется для обозначения пара низкого абсолютного давления.

      Waterwall - Сторона котла, состоящая из водопроводных труб, которые поглощают лучистое тепло, предотвращая чрезмерно высокие температуры в топке.

      Weep - небольшая утечка (отверстие), через которую вода вытекает из стыка котла, что очень медленно образует капли (или слезы) воды.

      Котел Wetback - Пожарный котел конструкции с задней частью котла имеет водяную рубашку.

      Wetnes s - термин, используемый для обозначения процентного содержания воды в паре. Также используется для описания наличия водяной пленки на внутренних поверхностях поверхностей нагрева.

      Влажный пар - Пар, содержащий влагу.

      Воздушная камера (водоотводящая камера ) - Камера сжатого воздуха, которая подает воздух в печь.

      Котел на природном газе

      - обзор

      Этот раздел любезно предоставлен приглашенными авторами Брайаном Вадом Матизеном и Берндом Меллером

      Этот раздел основан на работе Lund et al.Статья (2010 г.) «Роль централизованного теплоснабжения в будущих системах возобновляемой энергии». В данном документе на примере Дании анализируется роль инфраструктуры централизованного теплоснабжения в будущих системах возобновляемой энергетики. Он определяет структуру сценария, в которой датская система будет переведена на 100-процентные возобновляемые источники энергии в 2060 году, включая сокращение потребности в отоплении помещений на 75 процентов. Посредством подробного анализа энергетической системы EnergyPLAN для всей национальной энергосистемы рассчитываются последствия в отношении спроса на топливо, выбросов CO 2 и стоимости для различных вариантов отопления, включая централизованное теплоснабжение, а также отдельные тепловые насосы и микро-ТЭЦ. .

      Исследование охватывает весь сектор теплоснабжения с акцентом на 24% строительного фонда Дании, который сегодня имеет индивидуальные газовые или масляные котлы и расположен относительно близко к существующим районам централизованного теплоснабжения. Их можно заменить централизованным теплоснабжением или более эффективным индивидуальным источником тепла. Как поясняется ниже, в этой общей перспективе лучшим решением будет объединение постепенного расширения централизованного теплоснабжения с использованием индивидуальных тепловых насосов в оставшихся домах.Этот вывод справедлив для существующих систем, которые в основном основаны на ископаемом топливе, а также для потенциальной системы, на 100 процентов основанной на возобновляемых источниках энергии.

      Во многих странах мира очень важно иметь возможность обогревать и подавать горячую воду в здания. Сегодня интенсивно обсуждается, как сделать это наилучшим образом в будущих энергетических системах, в которых следует уменьшить или полностью исключить сжигание ископаемого топлива. В настоящем обсуждении можно выделить как минимум два разных взгляда.Согласно одной из точек зрения, в зданиях с низким энергопотреблением в будущем может полностью исчезнуть потребность в отоплении или даже за счет использования, например, солнечной тепловой энергии, жилых домов, производящих больше тепла, чем они требуют. Согласно другой точке зрения, избыточное производство тепла промышленными предприятиями, сжиганием отходов и электростанциями может также использоваться вместе с геотермальной энергией, крупномасштабной солнечной тепловой энергией и крупномасштабными тепловыми насосами для использования избыточной энергии ветра для отопления домов. В первом случае сеть централизованного теплоснабжения может не понадобиться, в то время как во втором случае сеть централизованного теплоснабжения становится необходимой.

      Независимо от принятой точки зрения, главное здесь заключается в том, что с чисто точки зрения отопления дома невозможно сделать вывод о том, подходит ли одна стратегия централизованного теплоснабжения лучше, чем другая, с точки зрения внедрения будущих систем возобновляемой энергии. Необходимо включить остальную часть энергетической системы, чтобы оценить, как использовать доступные ресурсы в общей системе наилучшим образом, и как сочетать меры по экономии энергии и эффективности с использованием возобновляемых источников энергии, чтобы отказаться от ископаемого топлива с минимально возможными затратами для общества. .Следовательно, в статье Лунда и др. Делается попытка провести расширенный анализ энергетической системы всей национальной энергетической системы, сравнивая различные варианты отопления домов в настоящее время, а также в будущих энергетических системах, чтобы оценить влияние различных вариантов отопления на общую спрос на топливо и выбросы CO 2 .

      Инструменты географической информационной системы были использованы для создания атласа тепла и определения потенциальных сценариев и затрат на расширение централизованного теплоснабжения. Методология и данные описаны далее в Möller (2008) и Möller and Lund (2010).2006 год был выбран в качестве отправной точки для исследования. Общее потребление тепла в доме определено как 60,1 ТВт-ч / год, из которых 27,9 ТВт-ч поступает от централизованного теплоснабжения, а 32,2 - от индивидуальных котлов и обогревателей. По сравнению с ситуацией 2006 года (далее именуемой эталонной ситуацией) были определены и определены следующие сценарии потенциального расширения централизованного теплоснабжения:

      Сценарий 1: Все здания в пределах территорий, определенных как существующие или планируемые районы централизованного теплоснабжения подключены к системе, что увеличивает потребность в централизованном теплоснабжении с 27.От 9 до 31,6 ТВтч / год.

      Сценарий 2: Все районы, снабжаемые природным газом для индивидуальных котельных в непосредственной близости от существующих зон централизованного теплоснабжения, переведены на централизованное теплоснабжение, что дополнительно увеличивает долю с 31,6 до 37,6 ТВтч / год.

      Сценарий 3: Дальнейшие участки с природным газом на расстоянии до 1 км от существующих сетей и до 5 км от крупных центральных станций централизованного теплоснабжения переводятся в централизованное теплоснабжение, что увеличивает долю с 37 .От 6 до 42,3 ТВтч / год.

      Анализ систем централизованного теплоснабжения по сравнению с различными видами индивидуального отопления был проведен в отношении энергетической системы с 2006 года, а также будущих энергетических систем, что привело к видению энергоснабжения, основанного на 100% возобновляемых источниках энергии. Анализ энергетической системы всей датской энергосистемы был проведен с помощью модели EnergyPLAN. Во-первых, модель энергетической системы была откалибрована, чтобы привести ее в соответствие с данными датской энергетической статистики за 2006 год, а также с прогнозом обычного развития, сделанным Датским энергетическим агентством (17 января 2008 г.).По сравнению с ситуацией 2006 года, будущие энергетические системы включают больше энергии ветра, экономию тепла, более совершенные ТЭЦ и электростанции и т. Д.

      Следует подчеркнуть, что эталонный сценарий ни в коем случае не представляет собой исчерпывающую идентификацию оптимального решения проблемы. Датская система 100% возобновляемой энергии. Здесь сценарий служит исключительно в качестве надлежащей основы для анализа того, будут ли выводы относительно централизованного теплоснабжения в существующей системе также действительны в вероятном будущем в системе 100% возобновляемых источников энергии.Основное внимание уделяется рамочным условиям, связанным с теплоснабжением, а сценарий не является исчерпывающим в отношении транспортного и промышленного секторов.

      В анализе особое внимание было уделено почасовому моделированию потребности в центральном отоплении в связи с сокращением потребности в отоплении помещений. Отправной точкой является годовая потребность в централизованном теплоснабжении в 2006 г. в размере 35,77 ТВт-ч, разделенная на чистую потребность в тепле в размере 28,35 ТВт-ч и потери в сети 7,42 ТВт-ч. Этот спрос был подвержен типичному почасовому распределению, как показано на Рисунке 6.1. В сценариях снижения потребности в обогреве помещения форма кривой продолжительности, а также почасовое распределение были скорректированы, как показано на Рисунке 6.2, представляющем случай 75-процентного сокращения потребности в обогреве помещения. В этом случае потери в сети и потребность в горячей воде не были скорректированы таким же образом, как потребность в отоплении помещения.

      Рисунок 6.1. Почасовое распределение спроса на централизованное теплоснабжение в ситуации 2006 года.

      Рисунок 6.2. Почасовое распределение потребности в центральном отоплении в ситуации, когда потребность в отоплении помещений снизилась на 75 процентов.

      Анализ определяет и сравнивает 10 следующих технологий отопления:

      1.

      Ссылка: Существующие индивидуальные котлы на жидком топливе, природном газе и биомассе.

      2.

      HP-gr: Индивидуальные тепловые насосы, использующие тепло земли, включая электрический нагрев для пиковых нагрузок, при среднем коэффициенте производительности (COP) 3,2. (В случае уменьшения количества тепла в помещении, COP уменьшается из-за увеличения доли потребности в горячей воде до 3.1 при экономии 25 процентов, 3,0 при экономии 50 процентов и 2,8 при экономии 75 процентов соответственно.)

      3.

      ВД-воздух: Отдельные тепловые насосы, использующие воздух, включая электрический нагрев, для пиковой нагрузки, предполагающей среднее значение COP 2,6 (в случае экономии снижается до 2,5, 2,4 и 2,3 соответственно).

      4.

      EH: Индивидуальное электрическое отопление с КПД 1.

      5.

      MiCHP: Индивидуальные микро-ТЭЦ на топливных элементах с электрической мощностью 30 процентов и тепловыделение 60 процентов.Блок ТЭЦ обеспечивает 60 процентов пикового спроса. Остальное покрыто газовым котлом.

      6.

      h3-CHP: Отдельные блоки микро-ТЭЦ на водороде, предполагающие 45% выработки электроэнергии и 45% тепловой мощности. Блок ТЭЦ обеспечивает 60 процентов пикового спроса. Остальное накрыто бойлером. Водород подается по системе газопроводов и производится электролизом с КПД 80 процентов. В системе используется запас водорода, равный средней производительности за одну неделю.

      7.

      DH-Ex: Централизованное теплоснабжение без инвестиций в новые производственные единицы, за исключением увеличения мощности котлов с пиковой нагрузкой.

      8.

      DH-chp: Централизованное теплоснабжение в сочетании с расширением мощности ТЭЦ на существующих ТЭЦ.

      9.

      DH-HP: Централизованное теплоснабжение в сочетании с добавлением крупномасштабных тепловых насосов к ТЭЦ при условии COP 3.5.

      10.

      DH-EH: Централизованное теплоснабжение в сочетании с добавлением электрических котлов к ТЭЦ.

      Как объяснялось в Главе 5, ситуация 2006 года с увеличивающимся дисбалансом в электроснабжении, вызванным ветровой энергией и ТЭЦ, требует решений, таких как тепловые насосы и электрические котлы, для повышения гибкости системы. Это причина включения различных альтернатив централизованного теплоснабжения. Эти альтернативы используются только для системы 2006 года.В будущих сценариях 2020, 2040 и 2060 годов предполагается, что был реализован хороший баланс между когенерационными установками, тепловыми насосами и котлами с пиковой нагрузкой, и что, следовательно, за потенциальным увеличением объемов централизованного теплоснабжения следует предельное увеличение во всех трех типах единиц.

      Оценка затрат сделана как социально-экономический расчет без налогов и субсидий, как объяснено в главе 3. Она основана на простом подсчете экономии топлива и затрат на техническое обслуживание по сравнению с дополнительными инвестиционными затратами с использованием реальной процентной ставки в размере 3 процентов.Стоимость индивидуальных решений основана на оценке фактических цен в Дании, как показано в Таблице 6.1. Цены действительны для типичного среднего дома с потребностью в тепле 15 МВтч / год. Цены, приведенные в таблице, относятся к уровню спроса на тепло в 2006 году и были снижены в сценариях с пониженным спросом на тепло. Предполагается, что электролизеры для производства водорода являются общественными установками, стоимость инвестиций которых составляет 2700 евро на одно домохозяйство. Для тепловых насосов, работающих на тепле земли, ожидаемый срок службы тепловых насосов составляет 15 лет, в то время как срок службы труб источника тепла грунта составляет 40 лет.

      Таблица 6.1. Стоимость индивидуальных тепловых технологий для типового дома с потребностью в тепле 15 МВтч / год

      91

      0
      отличных труб воздушный Евро за единицу срока службы (год)
      Тепл. Технологии Агрегат Центральное отопление Хранение / электролизер Ремонт и обслуживание (фиксированное)
      евро в год
      Ремонт и обслуживание (фиксированное)
      % инвестиций.
      Масляный котел евро / срок службы единицы (год) 6000
      15
      5400
      40
      1300
      40
      320 2.5%
      Котел на биомассе евро / срок службы единицы (год) 6700
      15
      5400
      40
      1300
      40
      380 2,8%
      котел на природном газе евро на единицу срок службы (год) 4000
      15
      5400
      40
      200 2,1%
      Micro-FC ТЭЦ на природном газе евро / срок службы единицы (год) 6700
      10
      5400
      40
      330 2.8%
      ТЭЦ Micro-FC
      на водороде
      евро / срок службы блока (год) 6000
      10
      5400
      40
      2700
      15
      270 2,4%
      евро / срок службы (год) 2000
      20
      5400
      40
      70 0,9%
      электрическое отопление
      , включая горячую воду
      евро / срок службы (год) 1100
      20
      2700
      40
      30 0.9%
      Тепловой насос
      тепло земли
      евро / срок службы блока (год) 13400
      15/40
      5400
      40
      110 0,6%
      6700
      15
      5400
      40
      110 0,6%

      Для сценариев с пониженным спросом на отопление помещения стоимость была снижена.

      Для электрического отопления и тепловых насосов увеличенные затраты на расширение электрической сети были включены на основании следующей оценки:

      Инвестиции в низковольтные сети составляют 0.013 евро / кВтч, а увеличение производства при пиковой нагрузке включено как дополнительный спрос на передачу и производство, что соответствует 1000 евро / кВт на срок службы 30 лет.

      Стоимость увеличения централизованного теплоснабжения на основе расчетов сценариев с помощью модели атласа тепла показана в Таблице 6.2 вместе с предположением о стоимости дополнительных производственных единиц, которые должны быть добавлены, если потребности в централизованном теплоснабжении увеличиваются.

      Таблица 6.2. Стоимость расширения сетей централизованного теплоснабжения и добавления производственных единиц

      Установка Инвестиции
      миллионов евро
      Срок службы
      год
      Эксплуатация и обслуживание (фиксированные)
      Процент инвестиций
      Эксплуатация и ремонт (переменная)
      ед.
      Пиковые котлы 0.15 на МВтт 20 3,0% 0,15 евро / МВтч
      Малые ТЭЦ 0,95 на МВтэ 20 1,5% 2,70 евро / МВтэ 1,35 на МВтэ 30 2,0% 2,70 евро / МВтч
      Тепловые насосы 2,70 на МВтэ 20 0,2% 0,27 евро / МВтэ Электрические котлы15 на МВтэ 20 1,0% 1,35 евро / МВтч
      Централизованное теплоснабжение
      Сценарий 1
      Всего 1070 40 1,0% 0
      Всего 4430 40 1.0% 0
      Централизованное теплоснабжение
      Сценарий 3
      Всего 10470 40 1.0% 0
      Стоимость топлива проанализирована 9 цен мирового рынка плюс стоимость транспортировки топлива до соответствующих конечных потребителей.Были определены три мировых уровня цен, эквивалентных ценам на нефть в 55 долларов США, 85 долларов США и 115 долларов США за баррель соответственно. Что касается биомассы, предполагается, что цены будут соответствовать колебаниям цен на уголь. В анализе использовался уровень цен в 85 долларов за баррель в качестве базового уровня, а два других уровня были добавлены в качестве факторов чувствительности. Однако в будущем сценарии использования 100% возобновляемых источников энергии, в котором не останется ископаемого топлива, анализ был основан на высоком уровне цен при допущении, что цены на биомассу эквивалентны аналогичным видам ископаемого топлива.Следовательно, предполагается, что стоимость биомассы для индивидуальных домов соответствует цене древесной щепы, а цена биогаза / синтез-газа будет эквивалентна цене легкой нефти.

      Следует отметить, что в таких прогнозах ожидается, что цена на уголь будет значительно ниже, чем цена на нефть и природный газ. В датской системе комбинация крупных угольных и малых и средних ТЭЦ, работающих на природном газе, работает на рынке электроэнергии Nord Pool, что означает, что уголь заменит природный газ в определенных ситуациях.

      Расчет затрат не включает внешние затраты, связанные, например, с загрязнением окружающей среды и здоровьем, за исключением торговых затрат на выбросы CO 2 в размере 23 евро за тонну. Что касается обмена электроэнергией на рынке Nordic Nord Pool, анализ, в качестве отправной точки, основан на ожиданиях властей Дании, которые заявили, что средний уровень цен в будущем составит 47 евро / МВтч в сочетании с CO 2 торговые цены 23 евро / тонна. В анализе энергосистемы, проведенном в модели EnergyPLAN, эта средняя цена была распределена на почасовой основе с использованием почасового распределения 2005 года и по той же методологии, что описана в главе 5.7.

      Был проведен анализ существующей системы, а также потенциальных будущих энергетических систем на 2020 и 2060 годы. Во-первых, показано сравнение последствий применения 10 различных вариантов отопления к сценарию 1. Этот сценарий включает в себя дома в зонах централизованного теплоснабжения, которые в настоящее время не подключены к сети. Результирующая потребность в топливе для каждого варианта показана на Рисунке 6.3.

      Рисунок 6.3. Топливные потребности 10 вариантов теплоснабжения домов сценария 1.

      Как показано на Рисунке 6.3, эталон (столб 1, ссылка), дома по сценарию 1 получают тепло от индивидуальных котлов, работающих на нефти, природном газе или биомассе. В результате потребность в топливе составляет 5,25 ТВтч / год. Если бы все дома были переведены на тепловые насосы (столбы 2 и 3, HP), результирующая потребность системы в топливе снизилась бы до 2,55 и 2,23 ТВтч / год соответственно. Это преобразование заменит потребность в топливе в индивидуальных котлах спросом на электроэнергию, которая в основном будет производиться угольными электростанциями из-за соотношения цен между углем и природным газом.Однако такой спрос на электроэнергию также увеличит возможность более эффективного использования существующих ТЭЦ (угля и природного газа). В принципе, то же самое было бы, если бы электрическое отопление питало все здания (столб 4, EH). Однако потребность в топливе увеличится до 8,44 ТВтч / год из-за неэффективности электрического отопления по сравнению с тепловыми насосами. Сохраняется очень небольшое количество биомассы, поскольку ТЭЦ могут работать в течение более длительного периода времени и могут экономить топливо на котлах с пиковой нагрузкой, некоторые из которых работают на биомассе.

      Если снабжение всех зданий преобразовано в блоки микро-ТЭЦ на природном газе (столб 5, MiCHP), спрос на природный газ возрастет, а спрос на уголь снизится, поскольку электроэнергия, произведенная блоками микро-ТЭЦ, снижает производство на угольных электростанциях. В целом, чистая потребность в топливе снижается до 2,95 ТВтч / год. Если вместо этого блоки микро-ТЭЦ будут использовать водород (столб 6, h3-CHP), результирующая потребность в топливе возрастет до 12,87 ТВтч / год из-за потребности в электроэнергии для электролизеров.Кроме того, блоки ТЭЦ вырабатывают электроэнергию, что позволяет экономить уголь, но спрос на электроэнергию в этой альтернативе намного превышает производство. Следует отметить, что оба варианта микро-ТЭЦ предполагают наличие газораспределительной сети, которая отсутствует в большинстве областей сценария.

      Если все здания подключены к сети централизованного теплоснабжения, в которой они расположены (некоторые - к небольшим ТЭЦ, работающим на природном газе, а другие - к крупным ТЭЦ, работающим на угле), общая картина такова, что потребность в топливе снизится.Это следствие расширения использования ТЭЦ. Если в производственные единицы не вкладываются дополнительные инвестиции, за исключением увеличения мощности котла при пиковой нагрузке, потребность в топливе составляет 3,20 ТВтч / год (компонент 7, DH-ex). Его можно дополнительно снизить до 2,86 ТВтч / год, если добавить общую мощность ТЭЦ в 400 МВт (столб 8, ЦО-ТЭЦ). Если вместо этого добавить мощность теплового насоса (столб 9, DH-hp), расход топлива составит 2,93 ТВтч / год. Однако в таком сценарии из-за соотношения цен между углем и природным газом система будет экономить природный газ на малых ТЭЦ и увеличивать производство электроэнергии на крупных угольных станциях.В этом случае инвестиции в электрические котлы (опора 10, DH-eh) приведут к тому же спросу на топливо, что и инвестиции в котлы с пиковой нагрузкой. Это вызвано конструкцией существующей системы, которая почти не приведет к дешевому избыточному производству электроэнергии.

      На Рисунке 6.4 выбросы CO 2 показаны для того же анализа. Как видно, общая картина такая же, как и по спросу на топливо. Исключение составляют микро-ТЭЦ, работающие на природном газе, которые демонстрируют значительное сокращение выбросов CO 2 .Это вызвано совокупным эффектом увеличения ТЭЦ с одновременной заменой угля природным газом.

      Рисунок 6.4. Выбросы CO 2 10 вариантов отопления, примененных к сценарию 1.

      На Рисунке 6.5 показана стоимость того же анализа. И снова общая картина почти такая же. Решения для централизованного теплоснабжения являются одними из самых дешевых вариантов, и высокая стоимость сетей централизованного теплоснабжения не является доминирующей по сравнению с общей стоимостью всех вариантов.

      Рисунок 6.5. Общая годовая стоимость 10 вариантов отопления, примененных к сценарию 1.

      Те же расчеты были выполнены для всех трех сценариев централизованного теплоснабжения, и результаты показывают одинаковую общую картину во всех случаях. Однако экономическая эффективность централизованного теплоснабжения снижается вместе с увеличением затрат в сетях централизованного теплоснабжения в сценариях 2 и 3 по сравнению со сценарием 1. Постепенно вариант с тепловым насосом становится конкурентоспособным по сравнению с решениями для централизованного теплоснабжения.

      Следующим шагом было проведение таких же расчетов для системы 100% возобновляемых источников энергии в 2060 году.Результаты показаны на рисунке 6.6. Здесь вариант централизованного теплоснабжения был рассчитан только для одного решения, поскольку ожидается, что подходящая комбинация тепловых насосов, когенерационных установок и котлов пиковой нагрузки уже будет создана в будущем. Следовательно, вариант централизованного теплоснабжения предполагает скоординированные инвестиции в расширение всех трех типов производственных единиц.

      Рисунок 6.6. Потребности в топливе и общая стоимость различных вариантов отопления сценария 3 в будущей системе 100% ВИЭ в 2060 году.

      В системе 100% возобновляемых источников энергии расширение ветровой энергии приводит к избыточному производству электроэнергии в размере 3,2 ТВтч. Анализ энергосистемы учитывает тот факт, что некоторые варианты отопления лучше используют такое избыточное производство. Более того, следует отметить, что потребность в отоплении помещений снизилась на 75 процентов.

      По сравнению с нынешней системой 2006 года общая картина теперь показывает, что варианты потребления электроэнергии (электрическое отопление и тепловые насосы) улучшаются, а варианты производства электроэнергии (ТЭЦ) ухудшаются.Как правило, это изменение вызвано избыточным производством электроэнергии ветряными турбинами. Следует подчеркнуть, что возможности варианта водородного топливного элемента зависят от хранилища водорода, которое здесь определено как мощность электролизера 3200 МВт в сочетании с хранилищем водорода 200 ГВтч, что соответствует производству примерно за 14 дней. Электрическое отопление, кажется, имеет невысокую стоимость. Однако спрос на топливо высок, и, следовательно, такой вариант чрезвычайно чувствителен к изменению цен на топливо.Более того, это решение увеличивает потребность в биомассе и других возобновляемых источниках энергии.

      Следовательно, наилучшими решениями снова кажутся индивидуальные тепловые насосы и централизованное теплоснабжение, в то время как индивидуальные варианты ТЭЦ не кажутся желательными ни с точки зрения топливной эффективности, ни с экономической точки зрения.

      В целом, анализ показывает, что существенного снижения потребности в топливе и выбросов CO 2 , а также затрат можно достичь за счет перехода на централизованное теплоснабжение.Этот вывод кажется верным для нынешних энергетических систем, а также для будущего сценария, нацеленного на 100-процентное предложение возобновляемой энергии в 2060 году, даже если потребность в отоплении помещений сократится до 25 процентов от нынешнего спроса. Однако существуют и другие варианты, помимо котлов, которые также были проанализированы следующим образом:

      Микро-ТЭЦ на основе топливных элементов на водороде . Это решение, похоже, не способно снизить потребность в топливе, выбросы CO 2 или стоимость в существующей системе или в будущей системе 100% возобновляемых источников энергии.Эффективность просто слишком низкая, а стоимость слишком высока. Более того, можно найти лучшие и более рентабельные решения проблемы избыточного производства электроэнергии с помощью ветровой энергии и ТЭЦ.

      Микро-ТЭЦ на природном газе кажется эффективным способом сократить потребность в топливе и особенно выбросы CO 2 в краткосрочной перспективе. Выбросы CO 2 сокращаются как за счет расширения ТЭЦ, так и за счет перехода с угля на природный газ в системе в целом.Однако это решение очень дорогое по сравнению с централизованным теплоснабжением из-за значительных инвестиций в микро-ТЭЦ в различных зданиях. В долгосрочной перспективе в системе 100% возобновляемых источников энергии решение не является конкурентоспособным в отношении топлива, выбросов CO 2 или снижения затрат по сравнению с централизованным теплоснабжением и даже по сравнению с индивидуальными котлами, работающими на биомассе.

      При высоких ценах на нефть и газ в 2008 году и, в то же время, низких ценах на уголь и электроэнергию Nord Pool, электрическое отопление является социально-экономически разумной альтернативой, в основном из-за экономии затрат на систему центрального отопления.В краткосрочной перспективе это не действует для домов, в которых уже есть центральное отопление. В долгосрочной перспективе электрическое отопление плохо сказывается на потребностях в топливе и выбросах CO 2 . Более того, эта альтернатива становится очень чувствительной к потенциальному увеличению спроса на топливо и цен на него в будущем.

      Индивидуальные тепловые насосы кажутся лучшей альтернативой централизованному теплоснабжению. В краткосрочной перспективе тепловые насосы находятся на том же уровне, что и централизованное теплоснабжение, с точки зрения эффективности использования топлива, выбросов CO 2 и стоимости.Стоимость немного выше в районах, близких к системе централизованного теплоснабжения, но немного ниже в домах подальше. В долгосрочной перспективе в системе 100% возобновляемых источников энергии эффективность использования топлива высока, а по стоимости решение более или менее равноценно централизованному теплоснабжению. Однако это сильно зависит от расстояния до существующих сетей централизованного теплоснабжения.

      Ко всем альтернативным вариантам уместно добавить солнечную тепловую энергию. Однако этот вариант не был включен в представленный здесь анализ.

      В целом можно сделать вывод, что лучшим решением будет сочетание постепенного расширения централизованного теплоснабжения с использованием индивидуальных тепловых насосов в остальных областях. Анализ показывает, что оптимальным решением будет расширение централизованного теплоснабжения с нынешних 46 процентов до примерно 63-70 процентов.

      Следует, однако, подчеркнуть, что анализ основан на постепенном совершенствовании технологий централизованного теплоснабжения в соответствии с концепцией интеллектуальных тепловых сетей.Это включает, среди прочего, снижение температуры в сочетании с уменьшением потребности в обогреве помещений, включая снижение температуры возврата тепла от потребителей. Поэтому крайне важно продолжить нынешнее развитие в этом направлении. Более того, расширение централизованного теплоснабжения поможет использовать производство тепла от сжигания отходов и промышленное избыточное производство тепла, которое было включено в анализ. Кроме того, централизованное теплоснабжение помогает интегрировать геотермальное отопление, производство биогаза (снабжение теплом) и твердую биомассу, такую ​​как солома.

      Газовый котел

      Газовый котел

      В современном мире все большую популярность приобретает отопительное оборудование, работающее на природном газе. Почему эти обогреватели пользуются таким успехом? Почему на рынке все больше появляется газовых котлов различных марок? Почему они так популярны? Ответы на подобные вопросы будут даны в этой статье.

      Ажиотаж по поводу покупки газовых отопительных котлов возникает по той простой причине, что среди населения растет недоверие и недовольство работой центральных ТЭЦ.Коммунальные платежи стабильно растут и распределяются в течение 12 месяцев, а фактически отпуск горячей воды в системе теплоснабжения составляет всего около полугода. Однако в этот период не все идеально, поскольку отопительный сезон начинается поздней осенью, когда воздух в квартирах уже остывает до 10-15 градусов тепла. При подаче тепла из-за нехватки котельной мощности качественное отопление есть только в нескольких близлежащих кварталах, в отдаленных районах вода уже остыла, что еле греет батареи.Таким образом, люди переходят на газовое отопление, что позволяет не зависеть от систем центрального отопления.

      Ассортимент газовых котлов на рынке очень широк. Оборудование отличается не только от производителей, но и техническими характеристиками и различными функциями. Выбор газового котла обычно начинается с производителя. Во избежание проблем с котлом обычно предпочтение отдается компаниям с заслуженной репутацией. Но не нужно сильно скупаться в этом вопросе, ведь очень дешевое оборудование не может быть очень качественным, а газовый котел должен прослужить долгие годы.

      Газовых котлов с подозрительно низкой ценой стоит избегать, так как это касается не только долговечности и качества, но и безопасности, ведь с газом шутки плохи. Основной способ сэкономить - купить котел напрямую у производителя, либо у официального дилера. Экономия в этом случае будет достигнута за счет гарантийного обслуживания.

      Выбирать газовый котел необходимо правильно с точки зрения его функциональных и технических характеристик. Важно обратить внимание на мощность котла, так как она зависит от того, сколько воды в час он может нагреть и до какой максимальной температуры.Таким образом, ценовые категории котлов напрямую связаны с мощностью. Более мощное газовое оборудование способно обогреть не только квартиру, но и особняк.

      Также газовые установки характеризуются своими функциональными характеристиками. По этой причине котлы различают одноконтурными - используются только для отопления, и двухконтурными - предназначены как для отопления, так и для горячего водоснабжения. Двухконтурные котлы удобнее и не требуют дополнительной покупки газовой колонки, но очень капризны в эксплуатации.Подвеска Contrairement à d'autres medicaments, включает ceci Viagra, icelui n'est pas nécessaire avec prendre Cialis sans ordonnance suivant les besoins. Un fois busy, ses original deviennent inévitables ensuite durent plus longtemps qui les autres médicaments.

      Объединение 2-х котлов в один контур

      R2 - спасибо за ответ

      Вариант 1. Тепловой накопитель. Недостатки (Нет)

      Я предполагаю, что это было бы настроено для сброса тепла от дровяной печи в контур ЦО / ГВ, обычно питаемый от газового котла.Как именно это будет настроено?

      Вариант 2. Цилиндр с двумя змеевиками. (без утечки тепла)
      Используйте обычный бойлер для нагрева цилиндра
      . по утрам и дровяной топ
      Поднимите это по вечерам. Недостатки (Все
      доступная энергия дровяной печи не израсходована
      p и разряд может происходить через
      вент)

      Это то, что стояло до недавнего времени. Кроме того, ряд радиаторов на всех этажах обогревается дровяной печью.Сантехника была на самом деле неправильной в соответствии с инструкциями по котлу, плюс мы хотим упростить систему и решили, что было бы выгодно, чтобы дровяная горелка обогревала только первые два этажа дома (GF и LGF). Я мог бы заменить бак ГВ с двумя змеевиками и подключить дровяную горелку к радиаторам на этих этажах, чтобы работать вместе с радиаторами контура газового котла.

      Вариант 3. То же, что 2, с утечкой тепла
      радиатор.
      Недостатки (Основной котел не сможет
      нагрейте этот радиатор)

      Я думаю, что наличие отдельных радов, как указано выше, - это то, что вы описываете здесь - я прав?

      Вариант 4.Цилиндр сдвоенный змеевик и Т-образная древесина
      печка в контур радиатора. Недостатки -
      - (Поперечные перетоки в каждый котел возникнут
      приводящие к потерям тепла и возможным проблемам
      s с существующими трубопроводами. )

      Это было одной из моих проблем. Я беспокоился о влиянии на любой из котлов, если обратный трубопровод действительно был горячее, чем поток.

      Вариант 5. Отдельные петли для каждого котла
      ввод, соединенный с отдельным контуром радиатора
      p через близкорасположенные T, s.Необходимо 3 насоса
      и 2 реле для включения цепи радиатора
      t насос. Недостатки (Существующий трубопровод имеет
      на переделку)

      Должно быть поздно, потому что я не совсем понимаю, что вы здесь предлагаете

      Вариант 6. Постройте свой собственный тепловой накопитель.
      Недостатки (Не многие знают, как это сделать)

      Думаю, что у вас есть

      Еще раз спасибо за то, что взяли на себя труд. Очевидно, вы очень хорошо разбираетесь в своем предмете.Дальнейший ответ на мои вопросы был бы действительно полезен - пожалуйста

      Ура

      CC

      YS1700 Контроль горения котла | Иокогава Америка

      Обзор

      Система управления горением котла предназначена для поддержания надлежащей топливно-воздушной смеси при различных условиях нагрузки и в безопасных пределах. Система должна обеспечивать почти полное сгорание топлива с максимальной эффективностью. Обсуждения здесь ограничиваются промышленными котлами, работающими на жидком топливе и / или природном газе.Системы управления, которые выполняют эти функции, можно разделить на системы позиционирования или измерения. Позиционирующие системы сгорания используют механические связи между топливным регулирующим клапаном и воздушной заслонкой для регулировки надлежащего соотношения. Часто используются системы как одноточечного, так и параллельного позиционирования.

      Одноточечное позиционирование

      Одноточечное позиционирование

      Одной из наиболее распространенных систем управления горением в котлах, работающих на жидком топливе и / или газе, является система одноточечного позиционирования, обычно называемая промежуточным валом.См. Рисунок ниже. Топливный клапан (ы) и воздушная заслонка механически связаны с общим вращающимся приводным механизмом, управляемым главным приводным устройством. Просто и безопасно, но требует постоянного давления топлива и содержания БТЕ. Трудно поддерживать оптимальное соотношение воздух / топливо во всем диапазоне нагрузок.


      Параллельное позиционирование

      В этой системе используется главный контроллер давления для позиционирования топливного клапана (ов) и воздушной заслонки. В контуре воздушной заслонки находится станция соотношения воздух / топливо.Преимущества - низкая стоимость установки и простота использования всего одного контроллера. Недостаток в том, что это не безотказно. Нет никакого естественного сокращения подачи топлива или воздуха, отслеживающего топливо, если какой-либо привод вышел из строя.

      Параллельно-измерительная кросс-ограниченная система

      В этой системе сгорания измеряются потоки воздуха и топлива, которые являются параметрами процесса двух контроллеров. Контроллеры воздуха и топлива получают заданное значение от главного контроллера давления пара.В топливном контроллере это значение сравнивается с измененным сигналом расхода воздуха в селекторе низкого уровня сигнала. Меньшее значение выбирается как удаленная уставка регулятора расхода топлива.

      См. Схему SAMA ниже. Эта конфигурация называется системой с перекрестным ограничением или опережением. Если из-за увеличения потребности в паре требуется увеличение скорости горения, поток воздуха опережает топливо. По мере уменьшения нагрузки сначала уменьшается количество топлива, а затем уменьшается поток воздуха для горения. В контроллере воздуха используется ограничитель нижнего уровня для предотвращения снижения уставки расхода воздуха менее чем на 25% от полного диапазона.Эта минимальная настройка требуется кодом NFPA и обеспечивает безопасную работу в случае потери сигналов. И наоборот, выходной сигнал регулятора давления сравнивается с расходом топлива с помощью селектора высокого сигнала в регуляторе расхода воздуха. Выбирается более высокий сигнал.

      Двухконтурный программируемый контроллер YS1700 - логичный выбор для управления горением котла. Контроллеры могут быть легко реализованы для выполнения полной конфигурации системы с перекрестными ограничениями. Контроллер топлива YS1700 может передавать сигнал топлива в качестве аналогового выхода на контроллер воздуха для перекрестного ограничения.И наоборот, контроллер воздуха YS1700 может передавать поток воздуха на контроллер топлива. Селекторы ограничивающего сигнала находятся в каждом контроллере.

      Используя дискретные входы и выходы, топливный контроллер может отслеживать состояние управления подачей воздуха в РУЧНОМ режиме, и может быть встроена логика, не разрешающая автоматическое управление подачей топлива до тех пор, пока воздушный контроллер не находится в АВТОМАТИЧЕСКОМ режиме. Эти сигналы могут быть жестко соединены между контроллерами, или дополнительная одноранговая цифровая коммуникационная сеть может передавать аналоговую информацию и информацию о состоянии по одной паре витых проводов.

      Диагностика входов потока позволяет контроллерам переводить выходы топлива и воздуха в безопасные условия в случае отказа датчика. Контроллеры могут быть принудительно переведены в РУЧНОЙ режим (удерживание последнего рассчитанного выхода), а дискретные выходы доступны для активации сигнализатора или другого устройства сигнализации.

      В случае отказа контроллера YS1700 встроенная станция с жестким ручным управлением позволяет немедленно выполнить резервное копирование. Подняв переднюю панель прибора, можно активировать ручную станцию ​​с помощью ползункового переключателя.Колесико с накаткой можно отрегулировать для обеспечения соответствующего выхода на элемент управления. Дискретный выход FAIL может быть подключен к сигнальному устройству.

      Анализ дымовых газов

      Анализ дымовых газов - это метод более точного контроля соотношения воздух / топливо. Цель состоит в том, чтобы свести к минимуму количество избыточного воздуха, поднимающегося через дымовую трубу, что приведет к снижению эксплуатационных расходов за счет меньшего расхода топлива. Контроллер подстройки кислорода можно использовать для смещения или подстройки контроллера воздуха для горения.

      Индекс нагрузки создается из сигнала запроса скорости горения. Количество избыточного кислорода изменяется обратно пропорционально потребности в паре, то есть при низких нагрузках избыток кислорода выше. Оператор может вручную смещать заданное значение индекса без изменения наклона или формы индекса . См. Схему SAMA ниже.

      Выходной сигнал регулятора процентного содержания кислорода регулируется для усиления и смещения и применяется к сигналу расхода воздуха для горения.Кроме того, используются нижний и верхний пределы для обеспечения непрерывной работы анализатора во время простоя анализатора.

      YS1700 можно запрограммировать на выполнение двух независимых алгоритмов управления P + I + D. Это идеально подходит для объединения элементов управления подстройкой воздуха для горения и кислорода в одном приборе. Множественные возможности ввода / вывода позволяют вводить требуемый расход воздуха, процентное содержание кислорода и скорость сжигания. Функциональные генераторы, находящиеся в микропроцессорном контроллере, позволяют вычислять индекс нагрузки, описанный выше, и характеризовать измерение воздушного потока.За счет реализации этих двух стратегий управления в одном устройстве снижается стоимость покупки и снижаются затраты на установку.

      Сводка

      Программируемые контроллеры контуров

      YS1700 могут быть установлены в различных приложениях. Как обсуждалось здесь, управление горением в котле может быть реализовано легко и экономично. Несколько аналоговых и дискретных входов / выходов позволяют взаимодействовать с оборудованием управления горелкой. Контроллеры YS1700 установлены в десятках котельных.Пользователи рады, что выбрали этот универсальный простой в использовании контроллер.

      YS1700 - Логичный выбор в управлении горением!

      Комбинированные котлы - Ruud

      Ruud Номер модели RUCBH-199DVLN
      RUCBH-199DVLP
      RUCBH-180DVLN
      RUCBH-180DVLP
      Расход газа для отопления помещений
      4
      МАКС 120 000 БТЕ / ч 100000 БТЕ / ч
      МИН 18000 БТЕ / ч 18000 БТЕ / ч
      Расход газа для бытового потребления
      Горячая вода (ГВС)
      МАКС 199000 БТЕ / ч 180 000 БТЕ / ч
      МИН 18000 БТЕ / ч 18000 БТЕ / ч
      АФУЭ 95% 95%
      Коэффициент шкалы (обогрев помещения) 6.7: 1 5,6: 1
      Диапазон настройки (ГВС) 11: 1 10: 1
      Непрерывный расход
      (ГВС)
      МАКС 9,9 галлона в минуту 9.0 галлонов в минуту
      Подъем на 45 ° F 7.7 галлонов в минуту 7.0 галлонов в минуту
      Рост на 77 ° F 4,5 галлона в минуту 4,1 галлона в минуту
      Кол-во ванных 5 2–2,5 2
      Темп. Диапазон Отопление помещений 100–180 ° F
      ГВС 90–140 ° F
      Тип Внутренняя прямая вентиляция
      Дымоход Герметичный воздухозаборник или воздухозаборник для горения
      Система зажигания Прямое электронное зажигание / автоматическое определение пламени
      Горелочная система Горелка из металлического волокна с предварительным смешиванием
      Система газовых клапанов Клапан соотношения воздуха
      Минимальный расход активации 0.5 галлонов в минуту
      Минимальный непрерывный расход 0,4 галлона в минуту
      Материал внутренней трубы STS 304, Медные трубки (первичные и вторичные)
      Вместимость воды Менее 2 галлонов
      Давление воды 6 МАКС ГВС 150 фунтов / кв. Дюйм / Отопление 30 фунтов / кв. Дюйм
      МИН ГВС 15 PSI / Отопление 12 PSI
      Давление газа Nat.Газ 3,5 дюйма до 10,5 дюйма
      Сжиженный газ 8,0 ″ WC до 14,0 ″ WC
      Материалы Кожух Холоднокатаная углеродистая сталь
      Теплообменник STS 304 нержавеющая сталь
      Устройства безопасности Датчик пламени, концевой выключатель отключения при перегреве, датчик утечки газа,
      датчик утечки воды, термистор выхлопных газов, датчик давления,
      термистор системы отопления
      Гарантия Жилой район - теплообменник на 10 лет,
      Запасные части на 5 лет, ремонт на 1 год

      Модернизация основного пеллетного котла

      Последние четыре года я просматривал заявки на предлагаемые системы отопления с использованием пеллетных котлов.Это профессионалы в области отопления, от подрядчиков до профессиональных инженеров. Эти документы необходимы для участия в программе стимулирования, которая предлагает значительные скидки для стимулирования роста рынка отопления на биомассе.

      Моя задача - изучить предлагаемые системы на предмет технических деталей и пометить возможные проблемы для уточнения или переделки, прежде чем оборудование на тысячи долларов будет установлено неправильно.

      Распространенный сценарий состоит в том, что многие дизайнеры рассматривают котлы на пеллетах как просто ящик, в котором сжигаются гранулы и производится горячая вода.Они хотят установить этот ящик рядом с существующим котлом, работающим на жидком топливе или пропане, и просто врезать его в существующую систему распределения. Они редко смотрят на эту существующую систему распределения как на благодатную почву не только для улучшения характеристик этого нового бункера для сжигания гранул, но и для повышения комфорта, обеспечиваемого системой.

      Далее описывается «модернизация» существующей жидкостной отопительной системы, работающей на жидком топливе, которая была выбрана для установки современного котла на пеллетах. Это обновление показывает один из способов интеграции нового котла с соблюдением его уникальных рабочих характеристик.Он также показывает, как в то же время была улучшена система подачи тепла «под угрозой комфорта».

      Эта переделка основана на реальной установке. Это произошло в старинном фермерском доме 1800-х годов в холодном северном районе штата Нью-Йорк. На рисунке 1 показана схема трубопроводов исходной системы.

      Жидкотопливный котел питает единый распределительный контур, который обслуживает комбинацию плинтуса с ребристыми трубами, стоячих чугунных радиаторов и некоторого чугунного плинтуса. Да, кто-то действительно объединил все эти разные излучатели тепла в единую цепь.Излучатели тепла подключаются к контуру трубопровода с помощью тройников-переключателей.

      Во время интервью перед ремонтом домовладелец заявил, что в доме было несколько «холодных точек». Фактически, эти пятна были достаточно холодными, чтобы заморозить стакан воды, оставшийся на полу кухни за зимнюю ночь. Ой.

      ПОД НОЖОМ

      Основной целью модернизации было снижение затрат на отопление за счет добавления к этой системе современного котла на пеллетах и ​​использования его в качестве основного источника тепла.Жидкотопливный котел останется в системе в качестве вспомогательного источника тепла. Намерение состояло в том, чтобы настроить котел на жидком топливе для автоматической работы, если новый котел на пеллетах не может обеспечивать нагрузку или не работает.

      На момент модернизации тепло, подаваемое от нового котла на пеллетах, будет составлять примерно половину стоимости тепла, поставляемого за счет сжигания мазута. Однако эти более дешевые Btus не позволили системе распределения воды с минимальными затратами повысить комфорт домов.Именно здесь объем модернизации изменился с простого снижения эксплуатационных расходов на обеспечение значительного повышения комфорта.

      Обоснование этого имеет смысл: поскольку система будет подвергаться значительной гидравлической «хирургии», чтобы добавить новый бойлер, почему бы не использовать эту возможность для повышения комфорта в доме, добавив еще несколько излучателей тепла, пока система находится на «операционном столе». ? »

      Самый простой способ сделать это - установить коллекторную станцию ​​в подвале и использовать ее вместе с ½ дюйма.Трубки PEX-AL-PEX для питания панельных радиаторов, размещенных в местах, где комфорт был минимальным. Панельные решетки могут быть разных размеров, чтобы соответствовать потребностям в дополнительном отоплении и доступному пространству стен холодных зон. Коллекторная станция даже будет включать два дополнительных соединения, которые должны быть изначально перекрыты, но легко доступны, если система когда-либо будет расширена.

      Помимо повышения комфорта, добавленные излучатели тепла снизят температуру воды, при которой распределительная система может обеспечивать расчетную тепловую нагрузку.Предлагаемое руководство состоит в том, чтобы добавить достаточное количество излучателей тепла, чтобы снизить температуру подаваемой воды в условиях проектной нагрузки не менее чем на 30 ° F (то есть с 180 ° F в существующей системе до 150 ° F в модифицированной системе). Это позволяет резервуару для хранения тепла, который является неотъемлемой частью модернизации пеллетного котла, работать в более широком диапазоне температурных циклов. В результате уменьшается количество циклов включения / выключения, что приводит к более высокому тепловому КПД и снижению выбросов.

      Еще одно рекомендуемое правило - ограничить количество добавляемых излучателей тепла, чтобы температура обратной воды в котле, работающем на жидком топливе, большую часть времени оставалась выше 120F.Этого должно быть достаточно для предотвращения устойчивой конденсации дымовых газов внутри жидкого котла.

      Если температура обратной воды будет постоянно ниже 120F, как это могло бы быть, если бы к системе была добавлена ​​большая площадь излучающего панельного отопления, целесообразно добавить термостатический предохранительный клапан котла, как показано на рисунке 2. При необходимости этот клапан ограничивает поток через котел, работающий на жидком топливе, чтобы он не работал с устойчивой конденсацией дымовых газов. С этим клапаном, а также с другим антиконденсатным клапаном для пеллетного котла, температура обратной воды из распределительной системы может быть сколь угодно низкой.

      МАКИНЕР

      На рис. 3 показана модифицированная система, которая теперь включает пеллетный котел и резервуар для хранения тепла, а также некоторые другие модификации трубопроводов.

      Эта реконфигурация позволяет либо резервуару для хранения тепла, либо существующему котлу, работающему на жидком топливе, подавать нагретую воду к близко расположенным тройникам, которые гидравлически отделяют циркуляторы (P2 и P3) от зонных циркуляторов. Это также позволяет изолировать котел, работающий на жидком топливе, от нагретой воды, когда он не используется, что должно происходить в большинстве случаев после установки котла на пеллетах.Это важно, потому что пропускание нагретой воды через необожженный котел просто рассеивает тепло через рубашку этого котла и поднимается в дымоход.

      Пеллетный котел работает полностью независимо от любого запроса тепла от термостатов здания. Это сильно отличается от обычных котлов, работающих по требованию, к которым привыкли большинство профессионалов в области водяного отопления, где котел работает только в том случае, если есть потребность в тепле от термостата здания.

      Пеллетный котел управляется своим внутренним контроллером, который контролирует температуру двух датчиков температуры (S1 и S2) в тепловом аккумуляторе.Когда температура на верхнем датчике (S1) падает до заданного значения, например 140F, срабатывает пеллетный котел и включается циркуляционный насос (P1). Пеллетный котел и его циркулятор остаются включенными до тех пор, пока температура на нижнем датчике бака (S2) не поднимется до некоторого верхнего предела температуры, например 170F. Это наполнит бак горячей водой до выключения бойлера.

      Цель состоит в том, чтобы создать длительные циклы включения, за которыми следуют длительные циклы выключения, которые увеличивают эффективность цикла сжигания пеллетного котла и сокращают его выбросы.Пеллетный котел работает, как описано выше, всякий раз, когда его главный выключатель питания включен, что обычно происходит в начале отопительного сезона. Выключатель отключается по окончании отопительного сезона.

      Контроллер пеллетного котла также управляет трехходовым смесительным клапаном с электроприводом, установленным между котлом и резервуаром для хранения тепла. Назначение этого клапана - поддерживать температуру воды на входе в котел выше точки росы дымовых газов (около 130 ° F), когда это возможно, и, таким образом, предотвращать устойчивую конденсацию дымовых газов.

      ОСНОВНЫЕ МОЗГИ

      Система управления, которая управляет работой всей системы, проста. Когда возникает потребность в обогреве помещения или подогреве воды для бытового потребления, питание подается на контроллер заданного значения температуры, который измеряет температуру воды в верхней части резервуара для хранения тепла на датчике (S3). Если эта температура равна некоторому минимальному значению или превышает его, например 140F, включается циркуляционный насос (P2), и тепло передается от бака к нагрузке.

      Если температура воды в верхней части бака ниже этой уставки, циркуляционный насос (P2) отключается, а масляный котел включается вместе с циркуляционным насосом (P3). Если температура в верхней части резервуара для хранения тепла позже повышается до минимального заданного значения плюс дифференциал 10F (в данном случае 140F + 10F = 150F), контроллер заданного значения возвращает резервуар в рабочее состояние в качестве единственного источника тепла. Обратите внимание, что циркуляторы (P2) и (P3), а также все зональные циркуляторы имеют внутренние обратные клапаны.

      Новый циркуляционный насос, который питает коллекторную станцию, подключается параллельно с оригинальным зональным циркуляционным насосом, питающим систему распределения отопления помещения. Это обеспечивает достаточный поток и напор для работы с новыми панельными радиаторами.

      ДЕТСКИЕ ШАГИ

      Это относительно простая схема преобразования. Существуют более элегантные способы определить, должен ли теплоаккумулятор, масляный котел или даже то и другое подавать тепло в систему.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
