Обратный клапан для ванной: для чего нужен, виды, установка

для чего нужен, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Содержание статьи

  • 1 Для чего нужен на вентиляции обратный клапан
  • 2 Устройство и принцип работы
  • 3 Неприятности, которые могут возникнуть
  • 4 Виды
    • 4.1 Способ открывания
    • 4.2 Формы механических клапанов
  • 5 Клапан на вентиляцию: где и как поставить
    • 5.1 Установка на кухне с вытяжкой
    • 5.2 Для ванной и туалета

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

  • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
  • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
  • Это самый тихий клапан — эластичная мембрана, но не слишком надежный



  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан.
    Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.
Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

виды, устройство, выбор и установка

Вентиляция – это важный фактор, которым не следует пренебрегать при обустройстве ванной комнаты. Многие ошибочно полагают, что она нужна только для удаления неприятных запахов. Поэтому часто случается так, что вентиляционные отверстия заделывают при ремонте, а с неприятными ароматами борются при помощи освежителей воздуха.

На самом деле функции вентиляции значительно шире. Она должна обеспечивать нормальную циркуляцию воздуха в помещении, поддерживая определенный уровень влажности. Это препятствует появлению в ванной комнате конденсата, плесени, грибка и насекомых.

Зачастую люди отказываются от вентилятора в ванной потому, что он производит много шума. Просто не все знают о существовании малошумных и бесшумных моделей, которые совершенно не нарушают спокойствие домочадцев. Об этих полезных и удобных устройствах мы расскажем в сегодняшней статье.

Устройство

В нашей статье речь пойдет о вентиляторах, оснащенных обратным клапаном. Он представляет собой небольшой и очень простой механизм, который препятствует проникновению воздуха из вентиляционного канала назад в комнату. Обратные клапаны обычно производятся из пластика или из нержавеющего металла. Состоят они из трех основных элементов – рамки, двух створок-заслонов и штырька, на который крепятся створки.

Помимо обратного клапана, в конструкции бесшумного вентилятора присутствуют следующие элементы: воздухозаборная решетка, аэродинамическая крыльчатка, виброгасящие вставки и двигатель.

Принцип работы

Принцип действия обратного клапана, вне зависимости от того, где он установлен – в вентиляционном канале или в канализационной трубе – будет одинаков. Он сконструирован таким образом, что движение воздуха (или воды) может происходить только в одном направлении. При попытке движения в противоположную сторону, воздух будет натыкаться на преграду из плотно закрытых створок.

Створки приводятся в действие движением воздуха, которое, в свою очередь, осуществляется при включении вентилятора. Таким образом, воздух втягивается до тех пор, пока вентилятор не отключится. После отключения створки захлопываются, преграждая воздуху обратный путь.

За счет чего вентилятор бесшумен?

Бесшумным вентилятор для ванной комнаты становится, благодаря некоторым особенностям конструкции, о которых мы вкратце расскажем.

  • Во-первых, в устройстве двигателя предусмотрены специальные виброизолирующие элементы, которые поглощают вибрации, являющиеся главным источником шума.
  • Во-вторых, производители тщательно продумывают внешний облик вентилятора. Воздухозаборная решетка имеет особую, обтекаемую форму. Кроме того, важную роль играет и выбор материала решетки – от этого зависит сопротивление воздуха.
  • В-третьих, бесшумность работы достигается за счет другой модели подшипников. Помимо шумопоглощающих свойств, они обладают высокой степенью надежности и не требуют дополнительного ухода (в частности, обработки смазкой).

Типы

Производители бытового вентиляционного оборудования предлагают три разновидности вентиляторов, которые подходят для установки в ванной комнате:

  • радиальные – крупногабаритные модели со спиралевидной решеткой, которые сегодня предпочитают устанавливать преимущественно в промышленных помещениях;
  • осевые – представляют собой знакомые каждому устройства, которые приводят воздух в движение при помощи вращающихся лопастей; такие вентиляторы могут обеспечивать приток и вытяжку воздуха;
  • канальные – наиболее тихие из всех представленных разновидностей, так как они монтируются не на стену, а непосредственно в вентиляционный канал; таким образом, шум работающего вентилятора просто не доходит до нас, так как устройство находится в отдалении.

Виды по принципу действия

В бесшумных вентиляторах могут использоваться разные виды обратных клапанов. В зависимости от принципа действия различают три типа данных устройств:

  • обратный клапан управляемого типа – работает от электричества или приводится в действие вручную;
  • обратный клапан самозакрывающегося типа – приводится в действие посредством натяжения или ослабления пружины;
  • обратный клапан пассивного типа – работает под воздействием силы тяжести, открывается только навстречу потоку воздуха.

Обзор моделей и цены

Мы предлагаем вашему вниманию обзор лучших моделей бесшумных вентиляторов для ванной комнаты, оснащенных обратным клапаном:

Советы по выбору

  • При выборе вентилятора для ванной комнаты нужно учитывать несколько важных параметров, в том числе, мощность, кратность воздухообмена и уровень шума. Бесшумными называют устройства, мощность которых находится в пределах до 26 Дб.
  • Кратность воздухообмена вентилятора определяется площадью помещения. Подробнее о том, как рассчитывается необходимый воздухообмен можно прочитать в нашей статье «Вентиляция в деревянном доме. Особенности вентиляции в ванной комнате».
  • Для использования в помещениях с повышенным уровнем влажности (к которым относятся туалет и ванная комната) нужно выбирать влагозащищенные модели вентиляторов.
  • Также обращайте внимание на наличие дополнительных функций. Так, очень удобными являются вентиляторы, оснащенные таймером автоматического включения, датчиком движения (присутствия) и датчиком влажности.

Установка

Самостоятельный монтаж вентилятора – задача вполне выполнимая, даже для тех, кто обладает минимальным опытом ремонтных работ. Нужно только внимательно прочитать инструкцию, запастись необходимыми инструментами и долей терпения.

Легче всего устанавливаются обычные накладные вентиляторы осевого типа – именно такие используются в ванных комнатах чаще всего. Они монтируются поверх вентиляционного отверстия при помощи набора крепежей. При этом сечение воздухозаборной решетки должно соответствовать размерам вентиляционного отверстия.

Для того, что подключить вентилятор к сети, нужно подвести к нему кабель от ближайшей распределительной коробки (если вентилятор в данном помещении устанавливается впервые). Не забывайте, что проводку нужно полностью обезопасить от воздействия влаги – провода можно проложить в штробы, спрятать в специальные каналы, скрыть под навесным потолком или фальш-стеной из гипсокартона.

В следующем видеоролике канала Youtube можно посмотреть как самостоятельно монтировать бесшумный вентилятор в ванной комнате.

Если ванная комната оснащена окном, можно попробовать сделать бесшумный вентилятор самостоятельно. Самодельный вентилятор крепится к окну. Работать он может и на вдув и на выдув. При работе такой вентилятор практически не издает звуков.

Что такое обратный клапан? | Типы обратных клапанов

Для правильной конфигурации водопровода для вашего проекта потребуются соответствующие клапаны . Одним из наиболее распространенных и важных клапанов является обратный клапан . Их также часто называют невозвратными клапанами , удерживающими клапанами , стопами или односторонними клапанами . С учетом всего сказанного, давайте перейдем к золотому вопросу. Что такое обратный клапан?

Как работает обратный клапан?

Обратный клапан — это клапан, который обеспечивает движение жидкости только в одном направлении в водопроводной системе. Обратный клапан обычно имеет два отверстия, и вода (или что-то еще) проходит через одно отверстие и выходит через другое. Он работает на концепции под названием «перепад давления». Этот механизм закрывает клапан, когда давление на стороне выхода выше. Механизм может быть самых разных форм.

Типы обратных клапанов

  • Мембрана: , как следует из названия, входное давление открывает диафрагму. В противном случае он закрыт и предотвращает обратный поток.
  • Подпружиненный диск: принцип действия этой технологии заключается в том, что когда давление воды на входе увеличивается настолько, что толкает пружину, клапан открывается. Когда давление воды на входе падает до определенного уровня, пружина достаточно сильна, чтобы закрыть клапан.
  • Шарик: работает так же, как диск выше, но стопор имеет форму шара.
  • Стоп: это обратный клапан с ручным управлением.
  • Лифт: этот механизм работает под действием гравитации. Давление воды на входе поднимает пробку, чтобы открыть клапан.
  • Поворотный: , также известный как клапан с откидным диском , он работает с диском на шарнире, который открывает при достаточном давлении на входе.
  • Утконос: Утконос представляет собой мягкую трубку, которая в открытом состоянии выглядит как утиный клюв, а в закрытом — как кончик мелка.

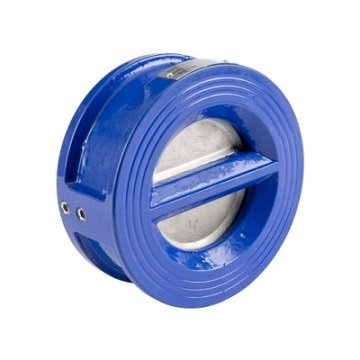

  • Дроссельный: обратный клапан с диском в виде бабочки (или вафли) на шарнире и пружине.
  • Лапка: это обратный клапан с сетчатым фильтром на входе.

Экономьте на клапанах на PlumbersStock

Теперь, когда вы знаете, что такое обратный клапан и как он работает, вы можете приступить к своему проекту. Найдите любую деталь сантехники , о которой вы только можете подумать, у профессионалов на PlumbersStock.com. Если у вас возникли проблемы с поиском нужных деталей, не сдавайтесь. Пожалуйста свяжитесь с нами. У нас есть опыт, продукты и цены, чтобы вы были довольны и были на вершине своих проектов.
