Содержание:

Варианты конструкции
Преимущества бревенчатых навесов и их применение
Установка пристроенного плоского односкатного навеса и бруса
Отдельно стоящий навес для машины
Сооружение беседки из дерева своими руками

Нередко в процессе жизнедеятельности возникает необходимость в дополнительных хозяйственных постройках, в частности, поставить автомобиль, соорудить летнюю беседку или оборудовать место под хранение инвентаря. В данной статье мы расскажем о том, как соорудить навес из бруса своими руками.

Варианты конструкции

Исходя из способа размещения навеса, различают такие типы построек:

• обособленные;
• встроенные;
• примыкающие;
• декоративные.

Стоящий обособленно навес из бруса сооружается, преимущественно, в качестве беседки. Его конструкция предполагает наличие четырех полуоткрытых или открытых стен.

Когда на территории здания оборудуют отдельную площадку, например, место для барбекю, речь идет о встроенном навесе.

Примыкающий к основному строению деревянный навес является как бы его продолжением. В данном случае дополнительное сооружение имеет лишь три открытых стены и одну закрытую.

Что касается декоративного навеса, то это, скорее декоративный элемент, чем постройка с определенными функциями.

По типу конструкции навесы можно разделить на такие группы:

• прямые;
• с уклоном;
• сложные.

Например, если требуется соорудить навес для машины из бруса, удобнее всего будет остановиться на прямом типе конструкции.

Если необходимо, чтобы в зимнее время на крыше навеса не скапливался снег, то лучше остановиться на конструкции с уклоном.

Навесы сложной формы призваны скорее привнести во внешний вид здания некую изюминку. Такие конструкции могут иметь куполообразные, пирамидальные или многоугольные крыши, в форме волны или арки.

Преимущества бревенчатых навесов и их применение

Сферы применения такого, казалось бы, простого сооружения, как бревенчатый навес, весьма разнообразны.

Вот лишь несколько примеров их полезного использования:

1. Если на вашей даче не предусмотрено место для гаража, куда можно поставить транспортное средство, оптимальным выходом из ситуации будет сооружение навеса для машины из бревна.
2. Хранить запасы дров на зиму не всегда удобно. А односкатный навес из дерева обеспечит к ним беспрепятственный доступ, чтобы в любой момент можно было взять необходимое количество (подробнее: «Как построить навес для дров – последовательность строительства своими руками»). При этом твердое топливо не намокнет благодаря наличию крыши.
3. Иногда возникает желание соорудить небольшую беседку для летнего чаепития в саду с семьей или с гостями. Такую постройку можно украсить по своему желанию, ведь в магазине можно найти большой выбор декоративных материалов для отделки.
4. Очень часто летом возникает желание выехать на природу на барбекю. Зону с грилем или просторное платье можно соорудить в собственном дворе, соорудив бревенчатый навес.
5. Небольшая пристройка в виде навеса может быть использована в качестве крыльца.

Таким образом, оборудование плоского односкатного навеса из дерева имеет такие преимущества:

• широкое поле для полезного применения;
• возможность декорирования по собственному вкусу;
• использование только природных материалов;
• удобство монтажа;
• небольшие затраты на оборудование;
• малый вес.

Установка пристроенного плоского односкатного навеса и бруса

Хотя процесс изготовления односкатного навеса из дерева своими руками потребует значительных физических затрат, все же справиться с этой задачей вполне по силам домашнему мастеру.

Предварительный этап предполагает:

1. Планирование сферы применения. В данном случае нужно определиться с габаритами. Например, если вы собираетесь ставить под навесом машину, то к ширине авто необходимо прибавить по 1,5 метра с каждой стороны.
2. Расчет ожидаемых нагрузок и разработку проекта. При этом следует учитывать особенности погодных условий в вашем регионе, а также материал, из которого сделана основная стена здания.
3. Определение с конкретными размерами, формой навесы, а также кровельным покрытием.
4. Расчет количества опор. Оптимально устанавливать один опорный элемент на каждые 4 метра.

Далее можно браться за основную работу:

1. Устанавливаем опоры. Для этого понадобится брус, сечением 75-160 мм, желательно из сосны. Обязательно следует позаботиться о том, чтобы с дерева была снята кора – это позволит избежать порчи древесины насекомыми.
2. В грунте следует пробурить отверстия под опорные столбы на глубину 45-65 мм. Чтобы проверить правильность установки столбов, можно воспользоваться уровнем и рейкой, уложенной поверх опор. Заполнить пространство между опорным столбом и стенами скважины можно бетоном или мелкой щебенкой.
3. Следующим этапом будет сборка стропильной системы из бруса 15×5 см. Отступ между стропилами составляет 100-120 см. Крепить их нужно к основной стене с одной стороны, и к опорам – с другой. Для этого подойдут саморезы или металлические уголки.
4. Обрезные доски толщиной от 4 см и шириной от 15 см следует набить перпендикулярно стропилам. Таким образом, получатся клетки 90×90 см.
5. По решетке укладывают кровельный материал. Шифер можно закрепить саморезами с цинковым покрытием.
6. Чтобы продлить срок службы навеса, древесину желательно обработать антисептическими растворами для защиты от плесени.
7. Пол под навесом можно выложить бутовым камнем, щебнем, залить бетонную стяжку или обустроить дощатое покрытие.

Отдельно стоящий навес для машины

Размер навеса для автомобиля должен определяться исходя из габаритов транспортного средства. Оптимальным вариантом считаются параметры 3×6 м. Высоту можно сделать по своему желанию, однако, стоит учесть, что чем выше строение, тем больше осадков будет попадать под крышу. К тому же, сильный ветер быстро расшатает деревянную крышу для навеса.

Для работы вам потребуются такие инструменты:

• бур;
• дрель;
• лопата;
• шуруповерт;
• молоток;
• уровень;
• рулетка;
• шнур;
• малярная кисть.

Расходные материалы для сооружения навеса:

• цемент – 3 мешка;
• песок;
• мелкая щебенка;
• деревянные опоры – 6 штук;
• доска 3×10×60 см – 15 штук;
• брус 5×15×60 см – 13 штук;
• кровельный материал – 18 м² шифера или металлочерепицы;
• 10 болтов размером 10×150;
• 160 саморезов для металлочерепицы;
• 0,5 кг гвоздей.

Перед тем, как сделать навес из бруса своими руками, все пиломатериалы рекомендуется предварительно обработать антисептиками, которые защитят древесину от насекомых и грибка.

Используя рулетку, делаем разметку длины и ширины постройки, после чего натягиваем шнур, по которому будут установлены опорные столбы.

По одному столбику необходимо поставить в каждом углу навеса, а также разместить их вдоль стен через каждые три метра. После этого нужно пробурить скважины на глубину 40-60 см.

В полученное отверстие опускают столбики. Чтобы убедиться в равномерном их углублении, горизонталь проверяют с помощью уровня и длинной доски. После окончательного выравнивания крайних стоек можно установить промежуточные опоры. Чтобы на крыше для навеса из дерева не задерживались осадки, необходимо создать перепад высоты между левой и правой сторонами постройки, как минимум, в 4,5 см. Когда опоры зафиксированы, смешивают цементно-песчаный раствор.

Для этого щебень, цемент и песок соединяют в пропорции 4:2:1.

Чтобы надежно зафиксировать опоры, в верхней части их фиксируют болтами и досками.

Поверх стоек укладывают брус 5×15×60 см с шагом в 75-80 см. Аналогичный брус настилают и поперек навеса. Соединить балки в середине и по краю нужно доской 3×10×60 см и гвоздями.

Следующим шагом будет монтаж кровельного покрытия. Металлочерепица крепится специальными саморезами. По окончании работы все лишнее можно обрезать болгаркой.

Отливы по периметру навеса позволят контролировать отвод дождевой воды. Для этого по всей длине устанавливают специальные крепления для водосточных желобов, прикрутив их саморезами. В крепежи монтируют водоотливы.

Грунт под навесом можно выложить камнем, тротуарной плиткой или забетонировать.

При желании, навес для авто можно задекорировать любыми вьющимися растениями.

Сооружение беседки из дерева своими руками

Чтобы построить своими руками летнюю беседку в виде навеса, потребуются такие материалы:

• цемент;
• 2 балки, длиной 3 м и сечением 15×15 см;
• обрезная доска длиной в 3 м – 12 штук;
• 6 досок с шириной в 10-12 см;
• кровельное покрытие.

Чтобы выполнить все работы, вам понадобится: бур, лопата, молоток и шуруповерт, уровень и рулетка, а также кисточка.

Последовательность работы такова:

1. Размечаем площадку и закрепляем места для стоек.
2. Бурим отверстия под опоры на глубину ¼ длины бруса. Деревянные опоры можно защитить от гниения, опустив их на 36 часов в 5-6 % раствор медного купороса.
3. Устанавливаем опорные столбы и корректируем горизонтали и вертикали.
4. Ямы засыпаем щебенкой и заливаем бетоном. Пропорции для раствора — 1:2:4. Чтобы предотвратить слишком быстрое высыхание раствора в яме, перед ее заполнением нужно залить немножко воды.
5. Бетон полностью высохнет за 2-3 дня.
6. Следующим шагом монтируем растяжки, длиной 150-200 см. Они крепятся гвоздями или саморезами на высоте 2,2-2,4 м.
7. Все оставшиеся доски крепятся в форме небольших треугольников.
8. Последним шагом будет монтаж кровельного покрытия.

Беседку в форме навеса можно перекрыть различными кровельными материалами:

• Крыша из полипропилена – один из вариантов складной кровли.
• Под крышей из камыша требуется крепление основы из плотной ткани или брезента.
• Металлочерепичная кровля придаст беседке законченный вид и защитит от любых осадков.
• Шиферная крыша считается наиболее традиционным вариантом. Крепится она обычными гвоздями.

Чтобы обустроить пол в беседке, следует снять верхний слой земли, насыпать и утрамбовать песчаную подушку, залить бетонную стяжку. Отделочными материалами при этом может служить камень, керамическая или тротуарная плитка, а также древесина.

Создать уют в беседке можно с помощью установки легкой летней мебели, декорирования стен плетущимися растениями, а также монтажом осветительных приборов.

Делаем красивый навес из бруса

Навес — самое распространенное строение во дворе дома и вид пристройки к основному зданию. Под ним паркуют автомобиль, устраивают чаепития, складируют садовый инвентарь, сушат дрова. И чаще всего навес делают из бруса. Деревянный навес красиво смотрится и не требует специальных навыков для монтажа каркаса. Подробно о его строительстве — в статье.

У навеса простая конструкция. Он состоит всего из двух элементов: каркаса и крыши. Поскольку тема этой статьи — навес из бруса, вопрос с выбором материала каркаса не стоит. А вот с крышей есть варианты.

Предпочтительная конструкция

Так как каркас деревянный, то популярную для навесов арочную крышу рассматривать не будем. Нельзя сказать, что ее нельзя сделать из бруса — можно, только это дорого. Для стропил нужны согнутые с идентичным радиусом в арку в фабричных условиях деревянные доски, причем они должны быть хорошо высушены и откалиброваны.

Эта особенность делает арочные навесы из бруса если не экзотикой, то как минимум довольно редкой конструкцией. Остается три варианта: односкатная, двускатная и четырехскатная крыша.

Односкатный навес самый простой и дешевый. Но у него есть два весомых недостатка. Во-первых, когда одна из сторон крыши сильно задрана, навес получается как бы перекошенным и часто неэстетичным. Во-вторых, такой скат — отличный парус, поэтому сильный ветер может если не вырвать сам навес, то как минимум сорвать часть кровельного покрытия.

Двускатный навес чуть менее распространенный по сравнению с односкатной кровлей, но более подходящий для широких навесов из бруса. Он намного более устойчив к ветровой нагрузке и хорошо смотрится при большой ширине. Но за это нужно платить в прямом смысле это слова — строительство двускатного навеса из бруса обойдется на 10-30% дороже. Итоговая разница в цене зависит от того, будете вы делать его сами или же нанимать строительную бригаду. Кроме того, прибавится забот с устройством конька.

Четырехскатные и шатровые навесы из бруса довольно редки и решают одну задачу, поэтому имеет смысл их объединить. Суть конструкции — в скатах по всему периметру. Они нужны как для эстетической, так для с чисто практической цели: такие крыши воздушный поток обтекает, а не стремится сорвать, упираясь в обратную часть ската.

Поэтому их выбирают, когда навес из бруса должен быть большой площади либо если его ставят в районе с сильными ветрами (горная местность, побережья водоемов). Но даже четырехскатные навесы существенно дороже и сложнее в монтаже, чем двускатные, не говоря уже о шатровых.

Выбор кровельного покрытия

Если навес из бруса опирается на стену дома, для него лучше выбрать точно такое же по типу и цвету покрытие, как и то, что лежит на крыше основного здания. Впрочем, можно заменить дорогой материал похожим, но более бюджетным.

Например, если на крыше дома лежит дорогая керамическая черепица, навес можно покрыть металлочерепицей с похожим профилем. Фальцевые кровли можно «сопроводить» профнастилом с несимметричной волной и узкими гребнями.

Кроме того, есть универсальные материалы, которыми можно крыть навес из бруса. Это все виды прозрачных покрытий: закаленное стекло и триплекс, а также монолитный, профилированный и даже сотовый поликарбонат.

Из непрозрачных кровельных покрытий для отдельно стоящих навесов из бруса лучше всего подходят профнастил, металлочерепица и ондулин. Все эти материалы укладывают на разреженную обрешетку. Они достаточно легкие, поэтому под них не нужен мощный каркас. Профнастил и металлочерепица предпочтительнее — эти материалы эстетичнее и прослужат дольше. Зато ондулин существенно дешевле.

Все виды штучных материалов, начиная от битумной черепицы и заканчивая керамической, — не лучший выбор. Натуральная черепица дорогая сама по себе, битумная — за счет необходимости укладывать ее на OSB-плиты. И это без учета стоимости монтажа. Кроме того, большинство видов штучных кровельных покрытий тяжелые — 1 м² обычно весит 20-30 кг.

Высота стандартного навеса — 2-2,2 м до низа карнизного свеса и 2,5-3,2 м до верхней точки крыши. Уклон кровли обычно рассчитывают по СП 20.13330.2016 «Нагрузки и воздействия». Или просто делают скаты достаточно крутыми, наклоняя их под 40-45° и более. Но надежнее рассчитать хотя бы снеговую нагрузку, чтобы навес из бруса гарантированно не разрушился зимой.

Для двускатной и односкатной крыши снеговую нагрузку S₀ считают по простой формуле:

S₀ =S_g·μ

Здесь S_g — нормативный вес снегового покрова в местности. При этом снеговой район определяют по карте ниже.

Значения веса снегового покрова в районе строительства берут из таблицы ниже.

Снеговые районы	I	II	III	IV	V	VI	VII	VIII
Sg, кН/м2	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0

Коэффициент μ в формуле зависит от наклона скатов кровли:

• при уклоне меньше 30° µ=1;
• при уклоне больше 60° µ=0;
• для промежуточных значений углов µ=(60°-α)/(60°-30°).

Цель расчета — подобрать такой уклон кровли, чтобы снеговая нагрузка не превышала предельно допустимую для выбранного кровельного покрытия.

Например, несущая способность профнастила С-21 при толщине 0,6 мм и шаге опор 1,8 м — от 100 до 250 кг/м² в зависимости от схемы опирания листа. Поскольку речь о навесе, то есть о строении, крышу которого не защищают стены, даже при выборе схемы опирания с самой большой несущей способностью желательно, чтобы нагрузка на кровлю из профнастила С-21 не превышала 200 кг/м². Это обеспечит запас прочности на случай штормовых ветров.

Следующий шаг для подготовки чертежа навеса из бруса своими руками — выбор ширины и длины постройки. Эти размеры зависят от задачи:

• для парковки одного автомобиля подойдет навес 5,5×6 м;
• для парковки двух автомобилей — от 8×6 м;
• для беседки — небольшие квадратные навесы со стороной 5-6 м;
• для хранения инвентаря подойдет навес 3×4 м;
• дровницу накрывают узким (1-1,5 м), но длинным навесом.

Проект навеса из бруса состоит минимум из трех чертежей: вида сверху, с торца и с одной из сторон. Еще в него включают чертежи отдельных узлов: фундамента, мест соединения стропил с мауэрлатом и коньковым брусом, а также мауэрлата с опорными стойками. Пример такого проекта ниже.

Хорошо, если к чертежу у вас будет 3D-схема навеса. Она нужна для наглядности, поэтому ее не обязательно чертить в масштабе. Достаточно просто набросать эскиз от руки и проставить основные размеры. Для точности у вас будут основные чертежи.

Нарисовать такую схему можно также в программе SketchUp — это профессиональное ПО, но сейчас его онлайн-версия доступна бесплатно для личного использования.

Перед монтажом навеса из бруса нужно подготовиться:

1. Выкосить траву на самом участке, на котором будет поставлен навес.
2. Завезти все материалы на участок, подготовить инструменты: мотобур, шуруповерт, электролобзик, строительный уровень.
3. Обработать весь брус антисептиком и огнезащитой. Потом — пропиткой для защиты от влаги и ультрафиолета. Это обязательный этап, иначе каркас навеса из бруса долго не простоит.

В качестве материала для каркаса лучше всего подходит лиственница. По сравнению с дубом она значительно дешевле, а по стойкости к разрушению при наружном монтаже это сопоставимые материалы. Для экономии можно использовать сосну или ель, но такой каркас прослужит намного меньше, особенно если речь об опорных столбах.

Установка опор

В качестве опор для деревянного навеса обычно используют брус 150×150 мм. Опоры заглубляют на глубину промерзания грунта в местности, чтобы обеспечить устойчивое закрепление стоек в грунте. Устанавливают их так:

1. Снимают верхний слой грунта по периметру навеса. Это слой почвы около 10 см толщиной.
2. Делают скважины для установки опор по углам и с шагом 1,8-2,5 м по боковым сторонам. Глубина скважин как минимум на 15 см больше глубины промерзания грунта.
3. Часть опорных столбов, которая будет погружена в грунт, и еще 100 мм сверху обрабатывают битумной мастикой для лучшей защиты от влаги.
4. На дно скважин насыпают песчано-гравийную смесь слоем 10-15 см и утрамбовывают ее.
5. На песчаную подушку ставят стойки, фиксируют их строго вертикально и бетонируют.
6. Возле столбов бетон выравнивают мастерком так, чтобы получился небольшой холмик, который будет отводить влагу. После этого оставляют опоры минимум на неделю, чтобы бетон набрал прочность.
7. После застывания бетона между ним и деревянным столбом появится щель. Ее нужно заполнить любым герметиком, стойким к ультрафиолетовым лучам.

Готовые опоры срезаются в уровень.

Монтаж крыши

На деревянные стойки монтируют стропильную систему:

• укладывают мауэрлат;
• для двускатных крыш на мауэрлаты ставят брус-затяжку, который используют в качестве опор для стоек конька;
• устанавливают стропильные ноги из досок толщиной не менее 40 мм и шириной от 150 мм с запилом на 1/3 ширины;
• на стропила набивают обрешетку с нужным шагом;
• на обрешетку крепят кровельное покрытие.

Все элементы стропильной системы скрепляются стальными уголками или пластинами и гвоздями.

Навес из бруса подходит для парковки автомобиля, беседки, хозяйственных нужд. Он эстетичный и простой в монтаже, поэтому его можно легко сделать своими руками. Следуйте инструкции из статьи — и результат вас не разочарует.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Как построить деревянный навес своими руками —

Потребность построить навес может возникнуть по разным причинам. Но как построить деревянный навес своими руками?

Кому-то нужен навес, чтобы защитить автомобиль от осадков. Кто-то строит навес, который будет использоваться как летняя веранда.

Или же как защита дров, бассейнов, мангалов от внешнего воздействия окружающей среды. Все варианты использования деревянного навеса перечислить невозможно. У каждого свои потребности, возможности и мысли, на этот счет.

Деревянный навес

Не столь важно, для каких целей будет использоваться навес. Главное, чтобы он прослужил долгие годы. Выглядел красиво и не сильно ударил по карману. Как построить деревянный навес своими руками читайте в статье.

Всем вышеизложенным требованиям как нельзя лучше отвечает дерево. Деревянные навесы имеют эстетичный, теплый, домашний, уютный вид.

Кроме того, если для строительства деревянного навеса не нужно иметь каких-то особых знаний и навыков. Достаточно опыта владения инструментом, таким как ножовка и молоток.

Несмотря на то, какие формы и виды навесов из дерева могут быть. К ним предъявляются общие определенные требования. Которые нужно соблюдать, чтобы строение прослужило вам верой и правдой ни один год.

Советы по строительству навесов из дерева

Защита древесины

Дерево, как никакой другой материал, нуждается в дополнительной защите. Все деревянные элементы конструкции обязательно пропитать антисептиками.

Тем более что они будут находиться все время на открытом воздухе. Пропитка древесины антисептиками значительно увеличит срок эксплуатации строения. Минимум на 5-7 лет.

Для таких строений как деревянный навес, беседка, лучше всего использовать хвойные породы деревьев. Из-за того, что в них содержится большое количество природной смолы. А смола, в свою очередь, защищает дерево от гниения.

Надежная стропильная система

Обрешетка и кровельное покрытие должны быть зафиксированы максимально прочно. Это нужно для того, чтобы вся конструкция, со временем не расшаталась.

Читайте таже: Как удлинить стропила двухскатной крыши

Дело в том, что для навеса это особенно важно, поскольку крыша, в таком строении остается открытой. И порывы ветра крышу сильно подрывают. Что в итоге приводит к тому, что крыша может потерять герметичность, что, в свою очередь, приведет к критическим механическим повреждениям всего строения, вплоть до его разрушения.

Какую крышу выбрать для навеса

Двускатную крышу установить на навес будет весьма проблематично. Предпочтение для навеса, лучше отдать односкатной, плоской кровле. Важно учесть наклон крыши. Наклон должен учитывать существующую в этом месте схему отвода, а также направление преобладающих ветров. Это условие повысит безопасность эксплуатации сооружения, в целом

Строительство навеса из дерева с двухскатной крышей пошагово

Устанавливаем опоры навеса

Для начала необходимо установить на опорах, обвязочный пояс из бруса. Брус, лучше всего использовать , толщиной 200х200 мм. Это оптимальный размер бруса для строительства навеса. Прочный и устойчивый каркас — залог долгой службы навеса, без неприятных «сюрпризов».

Как ранее мы уже говорили, крепить элементы нужно очень прочно. Тем более, что в примере мы рассматриваем двухскатную крышу. Такого плана крыша требует особенно устойчивой конструкции.

При работе, действуйте не спеша и аккуратно. Чтобы не раскачать вертикальные опоры. Если вы боитесь нарушить их устойчивость, то есть смысл все элементы временно связать между собой.

Часть бруса, которая будет закопана в грунт, должна быть хорошо обработана от различного рода негативных воздействий. Для этого подойдет битумная мастика. Некоторые используют для этих целей, отработанное машинное масло.

Вертикальные опоры следует закапывать в грунт, на глубину не менее 1 м. Устанавливать их лучше всего на подушку из песка и гравия. Опоры устанавливаются строго в вертикальном положении. Гидроизоляционные материалы, такие, как рубероид, к примеру, дополнительно защитят от гниения нижние части опоры навеса, закопанные в грунт.

Как только обработанные брусья установлены строго вертикально, зафиксирован гидроизоляционным материал, можно заливать их бетоном.

Цены на брус

Собираем стропильные фермы

Для изготовления стропильных ферм, нужно использовать доски, шириной 200мм и толщиной 45 мм. Как правило, длина таких досок, стандартная и составляет 6 метров. Доски, перед началом работ, необходимо обработать антисептиком, желательно в два слоя. Уделяя особенное внимание торцам пиломатериалов.

Собираем фермы и фиксируем отдельные элементы между собой специальными болтами и саморезами.

Конструкция ферм состоит из:

• Стропильных ног -2шт
• Вертикальной стойки
• Раскосов -2шт
• Растяжек

Внимательно следите за тем, чтобы все фермы имели одинаковые размеры.

Чтобы увеличить прочность крепления растяжек, дополнительно зафиксируйте к стропильным ногам и вертикальной стойке болтами.

Для этого, делаем отверстие в доске, при помощи перьевого сверла. Под диаметр шайбы и высоту головки соединительного болта. И уже меньшим сверлом, делаем отверстие в растяжке и соединяемых деталях.

Далее вставляем болты с шайбами и стягиваем гайками с противоположной стороны конструкции. На каждой ферме устанавливаем две растяжки.

Собираем каркас деревянного навеса

Итак, приступаем к сборке каркаса деревянного навеса. В первую очередь, прикрепляем горизонтальные балки к вертикальным опорам. Для крепления используем болты, которые вкручиваем в специально просверленные отверстия и затягиваем очень плотно и крепко.

Это соединение должно выдерживать боковые усилия, причем очень значительные. Для того, чтобы повысить прочность, можно соединить их скобами из строительной арматуры. Диаметр арматуры 6-8мм.

Вторым шагом запиливаем стропильные ноги, чтобы установить готовые фермы на навес. Замеряйте и сделайте вырезы в первой ферме. Для этой работы лучше всего подойдет переносная дисковая, электрическая пила.

Кстати говоря, если фермы вы сделаете полностью одинаковыми, то запилы стропильных ног можно даже не замерять. А делать это под один шаблон.

Далее можно устанавливать конструкцию на свое место. Установите ее и зафиксируйте подпорками временно. Потом эти подпорки вы уберете. К балкам, саму ферму прикручиваем уголками 5смХ5см .

Толщину уголка выбирайте не менее 1 мм. Тем же способом устанавливаем последнюю ферму. И между фермами натягиваем веревку. По ней следует устанавливать оставшиеся элементы.

Фермы, между собой, временно скрепляйте досками или рейками. Чем-нибудь, что есть под рукой. Впоследствии все это уберется. Перепад между крайними фермами ни в коем случае не должен быть более двух сантиметров. Если больше-надо обязательно исправлять. Поэтому, старайтесь не допустить ошибок. Их потом будет очень сложно и долго исправлять.

Монтируем кровлю на деревянный навес

На установленные фермы крепим сплошную обрешетку из плиты ОСП, толщиной 12 мм. Плита ОСП крепится к стропильным ногам гвоздями или саморезами. Далее монтируется гибкая черепица или любой другой кровельный материал.

Далее монтируем гидроизоляционный подкладочный барьер. Как один из вариантов нетканый материал с битумной пропиткой.

Заканчиваем обустройство навеса монтажом водоотвода. Водосточный желоб закрепляем на коротких пластиковых кронштейнах. Установку держателей осуществляем после укладки кровельного покрытия.

Как построить деревянный навес своими руками мы рассказали, дело за Вами)

Подписывайтесь на наш канал Яндекс.Дзен

Альтернативы деревянному навесу

Альтернативы деревянному навесу

Canopy Timber Alternatives

Обеспечение рынка лесоматериалов для лесорубов, лесников и землевладельцев с 1997 года. бревна северных лиственных и хвойных пород круглый год, по всему Вермонту, Мэну и Нью-Йорку.

прейскурант

НОВОЕ РАСПОЛОЖЕНИЕ: ROCKINGHAM, VT ПОДРОБНЕЕ

Пожалуйста, не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть о маркетинге вашей продукции — как на корню, так и на воротах, от щепы из биомассы до высококачественного фанерного кряжа, мы предлагаем конкурентоспособные цены и своевременную оплату.

свяжитесь с нами

Порода

Canopy предлагает огромное разнообразие бревен северных лиственных и хвойных пород.

Устойчивая заготовка

Компания Canopy TA всегда поддерживает здоровые леса и продолжает поддерживать обучение землевладельцев, лесников и лесозаготовителей.

Доставка

Нужна помощь в перемещении журналов? Позвоните нам, мы можем помочь.

НОВОЕ РАСПОЛОЖЕНИЕ ROCKINGHAM, VT

Мы рады сообщить, что мы переехали на четвертое место по адресу: 16 Transport Park в Рокингеме, штат Вермонт, место, ранее более 20 лет используемое Northeast Timber Exchange в качестве склада бревен. Мы знаем, что это отличное место для тех типов бревен, которые мы ищем, и, учитывая по-прежнему сильные рынки, мы настойчиво ориентируемся на все сорта и породы и надеемся, что наши конкурентоспособные цены принесут много материала на этот новый сайт.

Часы работы в Рокингеме: с 7:00 до 15:30, 5 дней в неделю; если вам нужно запланировать что-то вне этого времени, это можно сделать по предварительной записи. Грузовики с погрузчиками могут доставить грузы в любое время. Если у вас есть какие-либо вопросы, вы можете связаться с Гарри Уэлчем в офисе Рокингема по телефону 802/463-1938 или по его мобильному телефону 802/747-8792, или вы также можете позвонить в наш главный офис в Миддлбери по телефону 802/388-1548.

Конкурентоспособные цены

Средняя цена, которую наша компания платит за древесину на корню, всегда превышает среднюю цену на региональном рынке.

Служба грузоперевозок

Нужна помощь в перевозке бревен? Позвоните нам, мы можем помочь.

Посещение объекта

Мы будем рады посетить объект для проверки ваших журналов перед отправкой.

• Шпон, пиломатериалы и хвойная древесина

1

Шпон	А3	А2	А	Б	С2	С
Только 9 футов 6 дюймов и 10 футов 6 дюймов	18″+ 4cf стыки в идеальном состоянии, без внутренних дефектов	16″+ 4cf приклады, в идеальном состоянии, без внутренних дефектов	14″+ 4cf приклады, в идеальном состоянии, без внутренних дефектов	13 дюймов в идеальном состоянии или 15 дюймов + ограниченный внутренний дефект	14″+ один небольшой дефект	12″+ один небольшой дефект
Твердый/сахарный клен	4 500 долл. США	3 500 долл. США	2 500 долл. США	2 000 долл. США	1 700 долл. США 9007	долл. США
Красный дуб	1400 долларов	1200 долларов	1100 долларов	900 долларов	800 долларов	NB
Ясень белый	1600 долларов	1400 долларов	1200 долларов	800 долларов	700 долларов	NB
Желтая береза ​​	2000 долларов	1500 долларов	1200 долларов	1000 долларов	800 долларов	6000 долларов
Черная вишня	1500 долларов	1200 долларов	1000 долларов	NB	NB	NB
Хикори	1500 долларов	1000 долларов	750 долларов	NB	NB	NB
Белая береза ​​	1500 долларов	1500 долларов	1200 долларов	800 долларов	600 долларов	400 долларов 900 долларов
Белый дуб	2 500 долл. США	2 000 долл. США	1 600 долл. США	1 000 долл. США	NB	NB
Черный орех	6 000 долл. США	5000 долларов	4000 долларов	3000 долларов	NB	NB

Пиломатериалы	Прайм	Выберите	1	2	3	Галстучное бревно
8 футов 6 дюймов — 16 футов, шаг 1 фут	15 дюймов 4 фута или 16 дюймов 3 фута	13″ 4cf встык; 14″ 4cf; 15 дюймов 3 фута	12″ 4cf встык; 14″ 3cf; 15 дюймов 2 фута	10″ 2cf	9 дюймов 1 см	12 дюймов + 0 куб. футов
Твердый клен	1300 долларов	1150 долларов	850 долларов	575 долларов	325 долларов	425 долларов
Красный дуб (окантовка 8 дюймов на всех 8 футах)	725 долларов	625 долларов	525 долларов	450 долларов	300 долларов	425 долларов
Ясень	750$	600$	500$	375$	225$	NB
Белый дуб	1400 долларов	1000 долларов	800 долларов	350 долларов	200 долларов	300 долларов
Желтая береза ​​	600 долларов	500 долларов	400 долларов	300 долларов	200 долларов	250 долларов
Мягкий клен	900 долларов	750 долларов	600 долларов	400 долларов	200 долларов	250 долларов
Вишня	700 долларов	600 долларов	500 долларов	300 долларов	200 долларов	250 долларов
Белая береза ​​	750 $	600 $	500 $	400 $	250 $	250 $
Орех	400 долларов	300 долларов	200 долларов	NB	NB	NB
Хикори	400 долларов	350 долларов	300 долларов	250 долларов	150 долларов	225 долларов
Липа ТОЛЬКО 8 футов 8 дюймов	250 долларов	225 долларов	200 долларов	175 долларов	125 долларов	NB
Бук ТОЛЬКО 16 футов 6 дюймов или 9 футов 6 дюймов	150 долл. США	150 долл. США	150 долл. США	NB	NB	225 $
Тополь ТОЛЬКО 8 футов 8 дюймов или 17 футов 6 дюймов	325 долларов США	300 долларов США	275 долларов США	250 долларов США	125 долларов США	N
Дуб черный и каштановый	500 долларов	450 долларов	375 долларов	300 долларов	200 долларов	250 долларов
Орех	2 000 долл. США	1 800 долл. США	1 500 долл. США	800 долл. США	450 долл. США	250 долларов
Матовое бревно; 10″ 0cf, прямой и прочный	450 $	450 $	450 $	450 $	NB	NA

Мягкая древесина	Прайм	Выберите	1	2	3	Поддон
Предпочтительно 16 футов 6 дюймов	Только 18 дюймов + 16 футов 6 дюймов, качество шпона	Только 14 дюймов + 16 футов 6 дюймов, без узлов	Только 16 футов 6 дюймов, узлы 1 дюйм	16 футов 6 дюймов 2–3 дюйма узлов 10–14 футов 1 дюйм узлов	10 футов 6 дюймов + узлы 0–3 дюйма	8 футов 6 дюймов + узлы 0–5 дюймов
Белая сосна, 8 дюймов + 10–16 футов	325 долл. США	325 долл. США	325 долларов	325 долларов	125 долларов	100 долларов
Ель/Пихта, 6″+ 10′-16′	350$	350$	350$	350$	9077$ 9077 900
Болиголов, 8 дюймов + 10–24 фута	240 долларов	240 долларов	240 долларов	225 долларов	225 долларов	7 долларов
Белый кедр, тамарак, 8 дюймов+	100 долларов	100 долларов	100 долларов	100 долларов	100 долларов	NB
Красная сосна, 8″+ 12′-16′	175 $	175 $	175 $	175 $	175 $	N

Стандарты качества
Шкала	Все бревна отмасштабированы по международной линейке 1/4 дюйма.
«CF»	Чистая поверхность: из четырех сторон сторона или «лицо» бревна без существенных дефектов.
Клен, береза, шпон ясеня	Шпон класса «А» должен быть на 1/3 сердцевины; Шпон класса «В» и «С» 50% сердцевина.
Отделка	На всех бревнах оставьте обрез 5-6 дюймов. Менее 3 дюймов будет уменьшено на 1 фут (HW) или на 2 фута (SW).
Шпон	По возможности оставьте дополнительную отделку; Бревна сорта «А» должны быть встык.
«НБ»	В настоящее время не покупает.
«Н/Д»	Не применимо.

• Шпон, пиломатериалы и хвойная древесина

7 долл. США 80070 600 долларов

Шпон	А3	А2	А	Б	С2	С
Только 9 футов 6 дюймов и 10 футов 6 дюймов; Клен, ясень и береза ​​1/3 сердцевины максимум для получения сортов А или В	18″+ 4cf стыки в идеальном состоянии, без внутренних дефектов	16″+ 4cf приклады, в идеальном состоянии, без внутренних дефектов	14″+ 4cf приклады, в идеальном состоянии, без внутренних дефектов	13 дюймов в идеальном состоянии или 14 дюймов + ограниченный внутренний дефект	14″+ один небольшой дефект	11 дюймов + 4 шт.
Твердый/сахарный клен	4 500 долл. США	3 500 долл. США	2 500 долл. США	1 700 долл. США	1 500 долл. США 9007
Красный дуб	1 500 долл. США	1 350 долл. США	1 200 долл. США	1 000 долл. США	750 долл. США	NB
Ясень белый	2 500 долл. США	2 000 долл. США	1 500 долл. США	1 000 долл. США	Примечание	Примечание
Желтая береза ​​	3000 долларов	2000 долларов	1500 долларов	1200 долларов	1000 долларов
Черная вишня	1500 долларов	1200 долларов	1000 долларов	NB	NB	NB
Белая береза ​​	2 000 долл. США	1 800 долл. США	1 500 долл. США	1 000 долл. США	800 долларов	700 долларов
Дуб Белый	2 500 долл. США	1 800 долл. США	1 400 долл. США	1 000 долл. США	NB	NB

90 90

Пиломатериалы	Прайм	Выберите	#1	#2	#3	Деревянный коврик
8 футов 6 дюймов — 16 футов с шагом 1 фут; указана предпочтительная длина	14 дюймов 4 фута или 15 дюймов 3 фута	13 дюймов 4 фута или 14 дюймов 3 фута	11 дюймов 4 см; 12 дюймов 3 см; 15 дюймов 2 фута	10″ 2cf	#3 9″ 0cf; TIE 12″+0c	16 футов 6 дюймов 10 дюймов+ прямой+звук
Твердый клен	1200 долларов	900 долларов	750 долларов	525 долларов	325 долларов/ 425	550 долларов
Красный дуб	750 $	650 $	550 $	475 $	325 $/ 425 70
Ясень	750$	675$	575$	400$	225$/ 225 70077 NB
Дуб белый	1300 $	900 долларов	600 долларов	300 долларов	225 долларов/ 400	550 долларов
Желтая береза ​​	750	625	500	375	225/ 300	5 9
Мягкий клен	750 $	600 $	500 $	400 $	225 $/ 275 70 8
Вишня	700 долларов	550 долларов	450 долларов	325 долларов	225 долларов/ 275	550 долларов
Белая береза ​​	800 $	700 $	600 $	500 $	350 $/ 300 7	8 9
Бук 16 футов 6 дюймов, 8 футов 9 дюймов или 9 футов 6 дюймов	250 долларов США	225 долларов США	200 долларов США	200 долларов США	150 долларов США 7 9578 900 долларов США
Тополь/бас 8 футов 8 дюймов/17 футов 6 дюймов	(17 футов 6 дюймов) 350	(17’6″) 350	(17’6″) 350	$300	9″ 1cf 250	NB

Мягкая древесина	Прайм	Выберите	#1	#2	#3	Поддон
Предпочтительно 16 футов 6 дюймов	Только 16 дюймов + 16 футов 6 дюймов, узлы 1 дюйм	Только 14 дюймов + 16 футов 6 дюймов, узлы 1 дюйм	Только 8″+16’6″, узлы 1″	8 дюймов + 16 футов 6 дюймов 2-3 узла, 10-14 футов 1 дюйм узлов	10 футов 6 дюймов + узлы 0–3 дюйма	8 футов 6 дюймов + узлы 0–5 дюймов
Белая сосна	350 $	350 $	350 $	350 $	350 $	100 $
Ель/Пихта, 6 дюймов+	450 $	450 $	450 $	450 $	450 $	100 $
Болиголов, 8 дюймов+	240 долларов	240 долларов	240 долларов	225 долларов	225 долларов	180 долларов
Красная сосна, 8″+	200 долларов	200 долларов	1200 долларов	200 долларов	175 долларов	NB

Стандарты класса
Шкала	Все бревна отмасштабированы по международной линейке 1/4 дюйма.
«CF»	Чистая поверхность: из четырех сторон сторона или «лицо» бревна без существенных дефектов.
Клен, Береза. Ясень	Шпон класса «А» должен быть на 1/3 сердцевины; Шпон сорта «В» и «С» сердцевина 40%.
Отделка	На всех бревнах оставьте обрез 5-6 дюймов. Менее 3 дюймов будет уменьшено на 1 фут (HW) или на 2 фута (SW).
Шпон	По возможности оставьте дополнительную отделку; Бревна класса «А» должны быть впритык.
«НБ»	В настоящее время не покупает.
«Н/Д»	Не применимо.

Условия

Изменения и обновления	Классификация и цены могут быть изменены без предварительного уведомления. Пожалуйста, посетите сайт www.canopyta.com, чтобы ознакомиться с актуальными ценами и техническими характеристиками.
Смешанные грузы	Покупка бревен твердых и хвойных пород всех пород и сортов, шпона, фигурного дерева и некоторых коротких бревен (6-7 футов, качества №1 или выше: красный дуб, твердый клен и желтая береза).
Доставка	Цены указаны при доставке на один из бревенчатых складов Canopy, расположенных в Ист-Миддлбери, штат Вирджиния, Каслтоне, штат Вирджиния, Рокингеме, штат Вирджиния, или в Западном Париже, штат Мэн. Услуги персонала/погрузчика доступны в рабочее время, с понедельника по пятницу.
Доставка без присмотра	Саморазгружающиеся грузовики могут доставлять грузы круглосуточно и без выходных. Четко отмечайте загрузки с помощью источника, даты, перевозчика и скорости доставки.
Оплата	Платеж производится в среду за предыдущую неделю, закончившуюся в 16:00 пятницы.
Контакт	Офис Миддлбери/Каслтон: 802/388-1548 Факс: 802/388-1588 Офис Рокингем: 802/463-1938 Офис в штате Мэн: 207/674-2124 Электронная почта: [email protected]

Первые годы.

..

Контактная информация

Альтернативы деревянным навесам
P.O. Box 463
Middlebury, VT 05740
Джон Андерсон, владелец

• Подпишитесь на нас
• Свяжитесь с нами

• 802.388.1548
• [email protected]

Местоположения двора

Мидлбери, Вермонт
3311 RTE 7 S.
Middlebury, VT 05753
802/388-1548
Расположение MAP

999998
MAP

9999998
. /388-1548
 Местоположение на карте

Рокингем, Вермонт
16 Транспортный парк
Bellows Falls, VT 05101
802/463-1938
 Map Location

West Paris, Maine
80 Greenwood St.
West Paris, ME 04289
207/674-2124
 Map Location

Yard Hours

Rockingham: с понедельника по пятницу: с 7:00 до 15:30

Другие офисы: с понедельника по пятницу: с 6:30 до 16:00

Свяжитесь с нами

Tarnhow Mono Свободно стоящий деревянный навес от Able Canopies Ltd.

Внешние работы

>

Навесы и укрытия

>

Конструкции навеса

Наружные работы «>> Навесы и укрытия > Навесные конструкции

by Able Canopies Ltd.

Нажмите на изображение, чтобы открыть увеличенный вид

компанией Able Canopies Ltd.

Навес Tarnhow Mono Free Standing Canopy изготовлен из устойчивого, прочного деревянного каркаса и имеет плоскую крышу. Отдельно стоящий деревянный навес обеспечивает укрытие и защиту от непогоды круглый год и может использоваться в различных целях, включая крытые игровые площадки, дорожки и зоны ожидания в школах, колледжах, больницах или домах престарелых.

Эта конструкция может быть оснащена натяжной крышей или крышей из поликарбоната, что дает вам возможность выбора материала в соответствии с вашими потребностями и требованиями.
Автономный навес Tarnhow Mono является идеальным выбором для тех, кто хотел бы установить навес Tarnhow на стене, но по конструктивным причинам не может установить настенный навес.

Свободностоящая односкатная площадка Tarnhow доступна с нашим обновлением Ascot Solar. Это обновление предлагает стеклянные солнечные панели BIPV (Building Integrated Photovoltaic) в качестве альтернативного варианта крыши.

Перейти к: Спецификация | Загрузка файлов

Детали спецификаций для монолитного отдельно стоящего деревянного навеса Tarnhow (конструкции навеса)

Материалы и отделка
Цвет (?)	Бежевый , Черный , Синий , Розовый , Красный , Белый

Устойчивое развитие
Ожидаемый срок службы (?)	15 лет

Сертификаты и оценки
Класс пожарной безопасности (Национальные стандарты BS) (?)	БС 5268

Коммерческий
Название цвета (?)	Большой теннис

Размер и вес
Ширина (?)	6000 мм

Технический
Солнечное отражение (?)	99 %

Обратите внимание, что эти свойства продукта не заменяют собой литературу производителя, и всегда рекомендуется проконсультироваться с Able Canopies Ltd. перед указанием.

Загрузка файлов для Tarnhow Mono Free Standing Wood Canopy

2D САПР

3D САПР

Брошюры [2]

Тематические исследования

Сертификаты и стандарты

Изображения [7]

Эксплуатация и техническое обслуживание

Технические характеристики [1]

Технический

	способные-навесы_tarnhow-моно-отдельно стоящий-деревянный-навес_brochures_8_04c20009-6d9f-4d10-8abc-cdc0fcde4ac2. pdf	13,39 МБ	Предварительный просмотр
	способные-навесы_tarnhow-моно-свободно стоящие деревянные навесы_brochures_9_56c9b198-1281-488d-90e3-0a4a18fce7e9. pdf	3,34 МБ	Предварительный просмотр

	способный-навес_tarnhow-моно-свободно стоящий-деревянный-навес_photo_1_1f2d5edf-0032-4836-b615-1d8273c86aaa. jpg		165,84 КБ	Предварительный просмотр
	способный-навес_tarnhow-mono-свободно стоящий-деревянный-навес_photo_0_0c0a1638-ddd9-44fd-a7ad-cc78b84c0916. jpg		58,52 КБ	Предварительный просмотр
	способный-навес_tarnhow-моно-свободно стоящий-деревянный-навес_photo_3_3515f756-67f6-48d3-8843-9385145cd63e. jpg		50,97 КБ	Предварительный просмотр
	способный-навес_tarnhow-mono-свободно стоящий-деревянный-навес_photo_2_2a367fcb-cdaa-4414-ae4a-03f7282e1fba. jpg		163,15 КБ	Предварительный просмотр
	способный-навес_tarnhow-mono-свободно стоящий-деревянный-навес_photo_4_6bc41530-f410-4122-bba3-a8047fa20fce. jpg		139,13 КБ	Предварительный просмотр
	способный-навес_tarnhow-mono-свободно стоящий-деревянный-навес_photo_5_7ae403ea-f439-4267-979f-cd1f9fa76c08. jpg		131,49 КБ	Предварительный просмотр
	способный-навес_tarnhow-mono-свободно стоящий-деревянный-навес_photo_6_920e0f6e-c91c-4308-bed5-510933e4e6e3. jpg		131,2 КБ	Предварительный просмотр

	способный-навес_tarnhow-моно-свободно стоящий-деревянный-навес_спецификации_7_2b71902e-38b1-4d3b-bb13-f2514927c8b0. pdf	532,08 КБ	Предварительный просмотр

Понятный выбор

Трейси

Спасибо. Ваше сообщение было доставлено в Able Canopies Ltd. Их ответ будет отправлен вам по электронной почте на

Удаление закладок также удаляет заметки.

Copyright Causeway Technologies 2022
Юридический адрес: Третий этаж, Sterling House, 20 Station Road, Gerrards Cross, Buckinghamshire, SL9 8EL
Регистрационный номер 3921897

Строительство навеса своими руками » Руководство по строительству деревянного навеса своими руками

Распечатать иллюстрированное руководство

В этом примере применения создается деревянный козырек для входной двери. Столярная переносная циркулярная пила HK 85 с различными насадками в основном используется для распиловки древесины. Domino XL используется для изготовления различных соединений.

Обратите внимание: Эти иллюстрированные руководства не предназначены для замены руководств по эксплуатации или инструкций по технике безопасности!

Описание

Изготовление навеса

Деревянный навес защищает входную дверь и значительно подчеркивает характер дома. В зависимости от конструкции и формы навеса крыши, для его создания требуются некоторые базовые знания столярного дела. Этот пример приложения описывает, как обращаться с машинами и использовать их. Требуемая маркировка (разметка) этапов обработки не содержится в этом примере приложения.

Список материалов

• Материал зависит от типа конструкции и выбирается соответственно
• Прорези 10 x 10 см используются для основной конструкции
• Для стропил используется древесина 8 x 12 см
• Древесина 10 x 16 см используется для вальмовых стропил

Инструменты/принадлежности

Следующие инструменты и принадлежности рекомендуются для использования в этом примере:

Подготовка/настройка

• Разметка и размещение древесины для основной конструкции

  Древесина для карниза порога и двух стоек размечена по чертежу и опирается на козлы.

• Подготовка переносной циркулярной пилы

  HK 132 используется для резки дерева. Чтобы использовать направляющую в дальнейшем, параллельный боковой упор устанавливается со стороны двигателя, полностью выдвигается и крепится к столу станка. В этом положении можно использовать маркер GC 1000-WA.

• Установка направляющей

  Направляющая снабжена маркером колеи и разложена.

• Правильное положение направляющей определяется с помощью калибровочного маркера. В этом случае следует производить разрез под углом 0°. После выравнивания рейку можно зафиксировать струбцинами.

Процедура

• Резка с помощью HK 132

  Переносная циркулярная пила теперь направляется точно через направляющую через параллельный боковой упор. Правильное положение можно проверить по отметке станка. Глубина реза устанавливается на 12,5 см.

• Резка с помощью HK 132

  Сделайте разрез и повторите процедуру для всех 9Требуются пропилы под углом 0°.

• Правка с помощью HK 132

  Деревянный карниз порога должен иметь напуски (шириной 10 см), как показано на рисунке. Для их создания HK 132 оснащен устройством для правки. Это позволяет производить выравнивание на глубину до 80 мм. Ширина фрезерования 50 мм. Для более широкой правки машину необходимо соответствующим образом переоборудовать.

• Выравнивание направляющей

  При использовании правильной головки на HK 132 необходимо, чтобы машина направлялась по направляющей.
  Совет: Угловой упор GC 1000-WA очень хорошо подходит для точного выравнивания рельса.

• Процесс фрезерования выполняется в два этапа, так как за одну операцию фрезерования можно снять не более 50 мм. Поэтому положение для первой операции фрезерования отмечено на отметке 50 мм.

• Положение направляющей теперь можно выровнять с помощью калибровочного маркера и соответствующим образом зафиксировать.

• Настройка глубины выравнивания

  Глубину фрезерования необходимо отрегулировать визуально перед фрезерованием паза. Для этого правильная головка опускается до тех пор, пока нож рубанка не встретится с отметкой глубины. Всегда отключайте машину от источника питания при выполнении регулировок.

• Выполнение фрезерной канавки

  Теперь станок можно подвесить на направляющей через параллельный боковой упор и выполнить фрезерование паза.

• Подсказка:

  Чтобы избежать осколков, просверлите линию до фрезерной канавки.

• Выполнение второй операции маршрутизации

  Для второй операции фрезерования направляющая перемещается в соответствии с предыдущими шагами и выполняется фрезерование паза. Процесс повторяется для любого другого необходимого выравнивания.

• Соединение внахлест можно очистить с помощью врезного топора или стамески по мере необходимости.

• Резка стропил

  Следующие шаги описывают, как сделать выемку для птичьего рта в стропилах навеса. Для этого древесину раскладывают и выравнивают по разметке.

• HK 132 оснащен головкой с выемкой «птичий рот», как описано в инструкции по эксплуатации.

• Установка наклона

  Наклон устанавливается в соответствии с наклоном крыши (здесь 30°).

• Настройка глубины выреза во рту птицы

  Для того, чтобы установить подходящую глубину паза для птичьего рта, сначала обратитесь к таблице (на двигателе). В этом случае необходимо вырезать канавку для рта при наклоне крыши 30° (ось Y) и канавку для рта 25 мм (ось X). Глубину установки можно прочитать в таблице. В данном случае глубина устанавливается равной 85 мм.

• Установка параллельного упора

  Обязательно закрепите направляющую для фрезерной канавки. Позже направляющая будет использоваться для направления через установленную параллельную боковую направляющую. Если возможно, ограждение должно быть установлено с правой стороны, чтобы оно лучше поддерживалось. Ограждение должно быть установлено на расстоянии примерно 12–16 см параллельно столу станка.

• Боковое выравнивание фрезерного станка

  На следующем шаге фрезерный станок должен быть выровнен таким образом, чтобы лезвие предварительного режущего инструмента для надреза птичьего рта располагалось на линии грузила для птичьего рта.

• Крепление направляющей

  Если боковое положение фрезерного станка определено, рельс фиксируется и также фиксируется на том же расстоянии с противоположной стороны.

• Проведение маршрутизации

  После фиксации направляющей и соответствующей настройки глубины можно выполнить фрезерование паза.

• Обрезка стропильных головок

  Оголовки стропил обычно обрезаются после того, как сделаны пазы для птичьего рта, чтобы обеспечить достаточную опору для машины и направляющей. Это также может быть обработано по-разному в зависимости от ситуации. В этом примере головка стропила теперь должна быть срезана под углом 60°. Срез делается на спиленной стороне древесины. На этом этапе направляющая выравнивается по трещине 60° с помощью калибровочного маркера и фиксируется соответствующим образом. Диапазон разметки калибра выбирается таким образом, что параллельная боковая направляющая со стороны пильного диска устанавливается на расстоянии 70 мм от станочного стола.

• Установка параллельного бокового упора для резки стороны реза

  Ограничитель устанавливается со стороны пильного диска на расстоянии 70 мм, что позволяет безопасно управлять станком. В этом положении можно использовать вышеупомянутый диапазон маркеров на шкале.

• Выполнение косого реза

  Примечание: Резка выполняется правильно с помощью калибровочного маркера, в данном случае на стороне реза («пильный диск слева от линии»)

• Завершение карнизной части стропил

  Для того, чтобы выполнить рез под прямым углом, параллельный боковой упор снова устанавливается со стороны двигателя, и с помощью углового упора выполняется соответствующий рез.

• Сверление отверстий в углах врезки для крепления стропил

  №

  Отверстия для необходимого крепления стропил сверлятся после обрезки головок стропил с помощью аккумуляторной дрели и сверла шнека 7–8 мм.

• Шлифование головок стропил

  Рекомендуется шлифовать оголовки стропил и открытые поверхности сразу после резки. При соединении вместе получается оптимальная и большая опорная поверхность. Быстрого результата можно добиться с помощью ленточной шлифовальной машины (зернистость 80 и 100).

• Создание косого среза на стропилах

  В этом примере все стропила должны иметь косой срез, чтобы удобно лежать на вальмовых стропилах. Эти вырезы также создаются с помощью HK 132. Для этого все стропила раскладывают, выравнивают и обрезают за один технологический этап с помощью углового упора GC 1000-WA.

• Подрезка карнизного среза на вальмовых стропилах

  Вальмовые стропила должны иметь два пропила под 45°. Для этого все вальмовые стропила раскладывают, выравнивают и подрезают с помощью углового упора. Сначала угол устанавливается на угловом упоре, а затем выравнивается и фиксируется с помощью калибровочного маркера.

• Для выполнения пропила параллельный боковой упор снова устанавливается со стороны пильного диска на расстоянии 70 мм от станины станка и выполняется пропил. Затем повторите процесс для всех необходимых разрезов.

• Создание других разрезов

  Горизонтальные карнизные пропилы на вальмовых стропилах и раскосы выполняются, как описано выше, с использованием углового упора.

• Удаление заусенцев с вальмовых стропил

  Для выполнения необходимого снятия заусенцев с вальмовых стропил (кровельный скос на верхней поверхности) на переносной циркулярной пиле устанавливается соответствующий станочный угол и производится снятие заусенцев с помощью параллельного бокового упора.

• Создание вальмового стропила врубки

  №

  Вальмовые стропила с вырезом «птичий рот» (фрезерование в форме сердца) требуют выполнения нескольких рабочих операций. Сначала древесные волокна обрезаются с помощью стамески, чтобы потом не расколоть.

• Создание вальмового стропила врубки

  №

  Горизонтальный пропил «птичий рот» можно выполнить с помощью ножовочного станка SSU 200 и направляющей.

• Создание вальмового стропила врубки

  Для разрезов в задней части паза птичьего рта беспроводной осциллятор оснащен длинным лезвием, и паза птичьего рта может быть обработана.

• Шлифование предварительно распиленной древесины

  Вся древесина может быть отшлифована после резки. Быстрого результата можно добиться с помощью ленточной шлифовальной машины (зернистость 80–100)

• Все кромки теперь обрабатываются с помощью краевого маршрутизатора. В этом случае используется фреза для снятия фаски под углом 45°. Краевой фрезер настоятельно рекомендуется при обработке области головки стропила, так как он не может опрокинуться через небольшое отверстие скамьи.

• Стык между стойками и карнизом порога

  Domino XL используется для соединения каждой стойки с деревянным порогом. Две костяшки размером 14 x 100 мм используются для каждой, чтобы зафиксировать положение и облегчить установку.

• Стык между стойками и карнизом порога

  Первую канавку для фрезерования необходимо выполнить на расстоянии 30 мм от края. Это можно удобно прочитать, используя шкалу и расположенную соответствующим образом разводку домино. Внимание: Установите соответствующую глубину трассировки.

• Стык между стойками и карнизом порога

  Положение второго фрезерного паза устанавливается стопорными штифтами. В этом случае используется первый контакт. Процесс повторяется для подоконников и стоек.

• Соединение между раскосами и порогами

  Чтобы установить два стержня-домино, сначала необходимо установить скобу в правильное положение, а затем сделать две отметки осей. Здесь дюбели вставляются в распорку и стойку.

• Соединение между раскосами и порогами

  Фрезерный станок Domino устанавливается на маркировку осей и фрезеруются две канавки.

• Соединение между раскосами и порогами

  Выполняются соответствующие фрезерные канавки и создается соединение (фиксация положения) двух компонентов.

• Сборка

  После того, как все шпоночные соединения созданы, можно вставить необходимые винты с помощью аккумуляторной дрели или ударного шуруповерта. Перед окончательной сборкой купола рекомендуется выполнить пробную сборку.

• Шлифовка конструкции

  Возможно, потребуется отшлифовать и переходы. Это шлифование можно быстро выполнить с помощью ROTEX. Используя функцию грубого шлифования, можно добиться высокой скорости съема материала, что может быть очень полезно при шлифовании торцевого зерна. После грубой шлифовки переключитесь на функцию шлифования, чтобы добиться оптимального результата поверхности.

• Сборка

  Для сборки сначала стойки крепятся к уже собранным раскосам. Для окончательной сборки необходимо выбрать соответствующие крепежные детали в зависимости от основания. В этом случае может потребоваться сверление дополнительных отверстий. Затем можно вставить и закрепить деревянный карниз порога, примыкающий к стене. Дюбель Domino упрощает сборку, а соединение сразу устанавливается.

• Сборка

  Затем можно собрать оставшуюся часть дерева порога. Иногда стропила могут быть предварительно собраны, и вся сборка может быть просто смонтирована и соответствующим образом закреплена.

• Сборка

  Прикрепите оставшиеся нарожные стропила с помощью соответствующих винтов. Это можно сделать удобно и без отдачи с помощью аккумуляторного ударного шуруповерта.

• Окончательное шлифование

  Аккумуляторная шлифовальная машина идеально подходит для небольших шлифовальных работ после сборки в месте назначения. Здесь аккумуляторная шлифовальная машина Delta используется для шлифовки небольших грязных пятен или пятен, следов или других дефектов.

• Конечные результаты

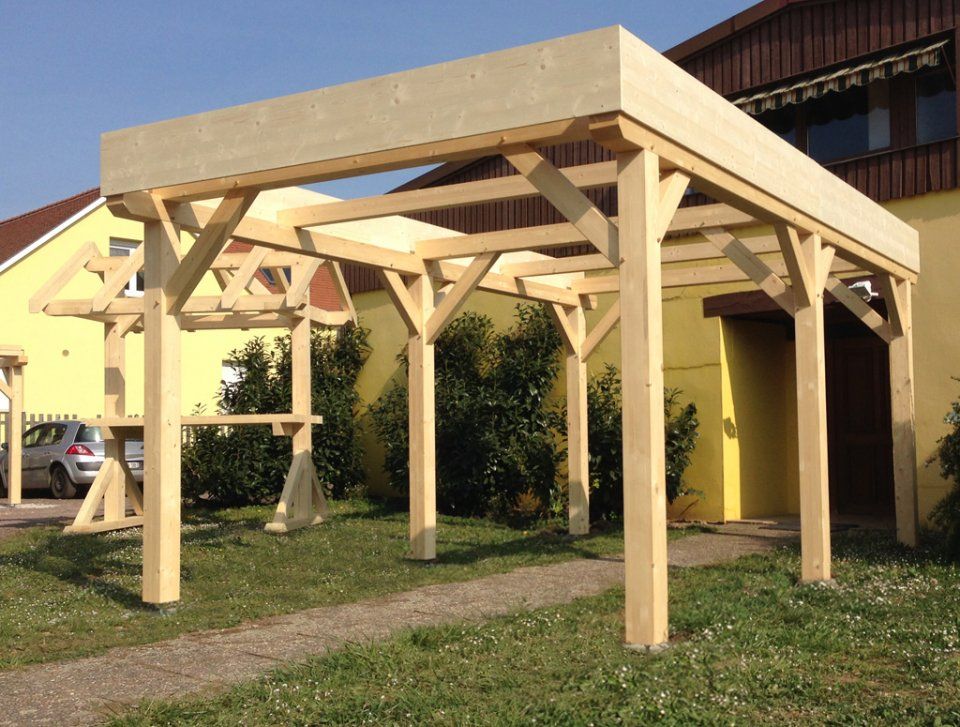

  Получился самодельный деревянный навес. Создать его просто с помощью правильного инструмента. После резки и пробной сборки ничто не мешает сборке в месте назначения.

1. Наши иллюстрированные руководства и результаты работы представляют собой задокументированные рабочие шаги, которые мы выполнили на практике. Это отдельные примеры, и они не гарантируют и не обещают, что пользователи получат такие же результаты. Результаты будут зависеть от опыта и навыков пользователя, а также от используемого материала. Иллюстрированные руководства не заменяют каких-либо руководств по эксплуатации и/или инструкций по технике безопасности Festool. Исключается ответственность за обеспечение того, чтобы информация, инструкции и приложения не содержали дефектов содержания и дефектов названия, в частности, в отношении отсутствия дефектов, правильности, свободы от прав интеллектуальной собственности и авторских прав третьих лиц, полноты и пригодности для цели.

   No related posts.
