Напряжение термопары газового котла: подробная инструкция по устройству и принципу работы, проверке исправности термоэлектрического датчика мультиметром, восстановлению и замене

Термопара для газовых котлов. Ремонт термопары газовой колонки своими руками Из неблагородных металлов

В большинстве случаев ремонт вышедшей из строя термопары невозможен. Дело в том, что если это устройство перегорает, то ремонтировать там становится нечего, поэтому мы предлагаем рассмотреть процесс ее замены.

Замена термопары – это достаточна простая работа. С ней сможет справиться даже человек, далекий от подобных работ. Поэтому и в этом случае вы можете обойтись без помощи мастера.

Как видите замена термопары – это очень простая работа. Главное, чтобы при ваших действиях не пострадали другие части котла, например, отсенатель.

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Чтобы прибор исправно работал и не привёл к сбою всю систему, необходимо внимательно выбирать устройство. Для этого учитываются такие особенности:

При изготовлении термоэлектрических преобразователей применяют сплавы благородных и неблагородных металлов. Для конкретных диапазонов рабочих температур используют определенные группы сплавов. В зависимости от металлических пар, применяемых при изготовлении, приборы делятся на несколько типов. Для работы котельного оборудования на газовом топливе чаще всего используют следующие типы устройств:

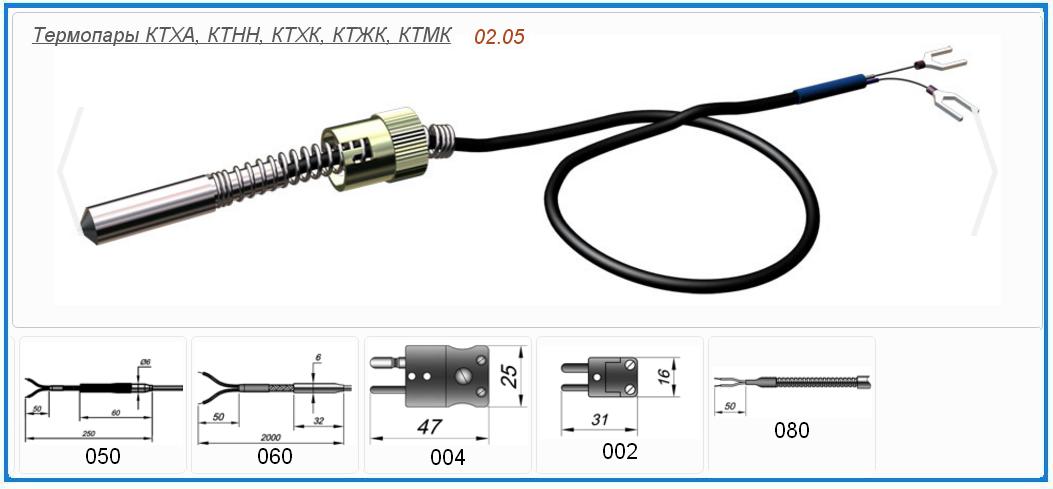

Термопара для газового котла типа J
Следующие образцы продукции находят применение в сфере тяжелой промышленности:

• тип Sс маркировкой ТПП10 представляет собой композицию платинородий-платина. Применяется в установках при температурном режиме до +1700°C;
• тип Bс маркировкой ТПР состоит из композиции пластин платинородий-платинородий. Продукт предназначен для температурного диапазона от -100°C и до +1800°C.

Также изготавливаются и другие варианты аналогичных приборов из сплавов благородных металлов, которые актуальны в тяжелой промышленности и литейном производстве.

Температурные датчики. Классификация

Существует несколько основных типов термопар. Их различают по материалу изготовления. Основными материалами, используемыми для температурных датчиков, являются металлы — благородные и неблагородные. Именно их сочетание и стало основой классификации. Вот наиболее распространенные типы термоэлектрических элементов

:

• Тип К: Хромель и алюмель. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип J: Железо и константан. Диапазон температур (длительно): от 0°С до +700°С;
• Тип N: Никросил и нисил. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип R: Платинородий(13 % Rh) и платина. Диапазон температур (длительно): от 0оС до +1600°С;
• Тип S: Платинородий (10 % Rh ) и платина. Диапазон температур (длительно): от 0°С до +1600°С;
• Тип B: Платинородий (30 % Rh) и платинородий (6 % Rh). Диапазон температур (длительно): от +200°С до +1700°С;
• Тип T: Медь и константан. Диапазон температур (длительно): от -185°С до +300°С;
• Тип Е: Хромель и константан. Диапазон температур (длительно): от -50°С до +800°С;

Типы термоэлектрических элементов

Безусловно, каждый тип термоэлемента используется в различных целях. Дорогие термопары используются в науке и промышленности, а более простые и дешевые идеальны для бытового использования — в газовых котлах или плитах.

Устройство и принцип действия термопары

Известно, что не каждый материал может постоянно находиться в открытом пламени. Как видно из описания типов термоэлектрических элементов, они изготавливаются из нескольких металлов, способных длительное время выдерживать высокие температуры. Когда термопара выходит из строя, газовый котел потребует немедленного ремонта, так как произойдет затухание горелочного устройства. Почему так происходит? Термопара работает вместе с отсекающим электромагнитным клапаном. При нарушениях в работе температурного датчика клапан закрывается, и подача газа немедленно прекращается.

Основной принцип работы термопары — термоэлектрический результат (или эффект Зеебека). Суть этого физического явления заключается в следующем

:

1. Два металла с разными физическими свойствами образуют замкнутую цепь;
2. Место, где проводники соединены между собой путем качественной спайки, помещается в открытое пламя;
3. На холодных концах спая возникнет напряжение — разница потенциалов.
4. Если к ним подключить измерительное приспособление, цепь замкнется и появится электрический ток, напряжения которого будет достаточно для возникновения в катушке электромагнитного клапана индукции, которая пустит газ к запальнику.

Конструкция и принцип действия термопары

В тех случаях, когда вы не можете зажечь газовый котел, запальник тухнет, как только вы отпускаете кнопку подачи газа — можете быть уверены, что термопара вышла из строя.

Для газовых котлов чаще всего используют универсальные термоэлектрические элементы типа К (хромель-алюмель), типа Е (хромель и константан) и типа J (железо и константан). Проводники в защитной оболочке, приварены к холодным концам металлов, а спай закрепляют зажимной гайкой в соответствующее место автоматики котла.

Остальные разновидности термопар в газовых котлах и установках не используются в силу того, что из-за использования дорогостоящих сплавов возрастает цена. А для газовых котлов достаточно хороши свойства простейших сплавов.

Чтобы проверить, как работает термопара, нужно подключить один ее конец к измерительному прибору — мультиметру, а другой нагреть при помощи обычного огня. Если устройство исправно, напряжение будет около 50мВ.

Принцип действия термопары достаточно прост, однако в процессе производства каждый вид термопары проходит калибровку, или, другими словами, корректировку относительно 0оС. Чем точнее измерительный прибор, которым проводят калибровку, тем точнее будет термопара. Кроме этого, добросовестный производитель не позволит себе сделать некачественную пайку металлов термопары. Поэтому старайтесь выбирать изделие проверенного бренда, покупая термодатчик для своего газового котла.

Также стоит учесть, что точка измерения не должна находиться далеко от измерительного прибора, в противном случае вам понадобится расширение проводов промежуточного соединения, а это достаточно дорого.

Источник: aqueo.ru

Плюсы и минусы

Ключевым достоинством термоэлектрического преобразователя отмечают то, что он имеет простое устройство, при необходимости его не сложно изготовить самостоятельно. Прибор удобен в эксплуатации, также важно, что он энергонезависим. Отечественные и зарубежные поставщики предлагают разнообразный ассортимент этой продукции, стоимость которой варьируется в широком диапазоне в зависимости от типа и бренда.

В качестве минуса в копилку – необходимость замены на новый вариант в случае поломки термоэлемента, так как он не подлежит восстановлению. Чувствительные к минимальным перепадам температур приборы сильно зависят от среды окружения. Так, под воздействием углекислого газа существенно снижается срок эксплуатации оборудования, повышается риск поломки, что сопровождается расходами на замену термоэлемента.

Замена, если нельзя отремонтировать своими руками

Устройство вызывает сбои по разным причинам. Заменить сломанный прибор на новый можно самостоятельно. Для этого необходимо выполнить поэтапную инструкцию:

1. Сначала ключом откручивается специальная гайка, которой термопара прикреплена к патрубку.
2. Откручивается компенсационный винт, фиксирующий прибор к месту (он находится непосредственно под монтажным кронштейном).
3. Аккуратно снимается старое устройство.
4. В освободившееся отверстие вставляется новый прибор.
5. Все фиксируется компенсационным винтом, а затем гайкой.
6. Выполняется проверка на герметичность. При необходимости используется уплотнитель — полимер либо керамика.

При проведении процедуры следует помнить, что недотянутое, как и перетянутое резьбовое соединение будет опасным для исправности системы.

Термопара в системе газового контроля

При эксплуатации газового оборудования требуется энергонезависимая автоматика, что способствует оперативному перекрытию подачи газа в случае, если внезапно погаснет пламя. В современных отопительных котлах с газовой горелкой предусмотрена система газ-контроль, которая включает в себя электромагнитный клапан и термопару. К составным элементам электроклапана относятся:

• сердечник с обмоткой;
• колпачок;
• возвратная пружина;
• якорь;
• резинка, перекрывающая подачу газа.

При нажатии на кнопку подачи газа, шток заглубляется внутрь катушки и заряжается пружина. По регламенту клапан подачи следует удерживать около 30 секунд, чтобы термопара прогрелась, и на концах образовалось напряжение для удержания клапана внутри катушки. Термопара начинает остывать, если гаснет горелка. Что дальше происходит:

• это сопровождается уменьшением напряжения на концах термопары;
• возвратная сила пружины превышает электромагнитную силу, которая удерживает шток внутри катушки;
• клапан возвращается в исходное положение и перекрывается подача газа.

В этом заключается работа термопары в газовом котле. Система газ-контроль на термопаре отличается высокой надежностью, в том числе и благодаря тому, что она способна функционировать без подключения к энергосети.

Приступаем к работе

Для определения причины возникновения неисправности проверим цепь термопары — электромагнитный клапан. Для начала проверяем датчик тяги. В данном котле он расположен на газоходе. Для этого снимаем две клеммы с датчика.

Замыкаем две клеммы между собой, они должны соединиться плотно (для этого можно их немного поджать плоскогубцами).

Пробуем произвести розжиг запальника. В случае если это удалось сделать, причина неисправности в датчике тяги. Однако не спешите его менять. Для начала проверим его.

Примечание: в данной работы мы демонтируем датчик для того, чтобы показать особенности его установки на котле и маркировку. Для проверки это делать не обязательно.

Откручиваем два винта крепления датчика тяги к газоходу котла.

Обратите внимание, что датчик не крепится вплотную к корпусу газохода, а установлен на паронитовых прокладках. Это необходимо для того, чтобы уменьшить нагрев датчика через его контакт с корпусом, а также чтобы обеспечить зазор между отверстием в газоходе и плоскостью датчика.

Осматриваем датчик. Его контакты должны крепко держаться на корпусе. На них не должно быть окисления. Номинал датчика (температура, при котором контакт датчика разомкнется) в данном случае 75 °С (обозначение на корпусе L75C).

Проверяем датчик тяги тестером, измеряя его сопротивление. Оно должно быть минимальным (равным сопротивлению щупов) — 1–2 Ом. В случае если датчик не прозванивается, однозначно необходима замена на аналогичный (с соответствующей температурой срабатывания).

Если датчик удалось прозвонить, протираем спиртом контакты датчика и клеммы цепи, поджимаем их плоскогубцами и просушиваем. Монтируем датчик на место и подключаем его. Пробуем произвести розжиг.

Если розжиг удалось произвести, причина неисправности найдена и устранена.

Обязательно после розжига основной горелки нужно проверить тягу. Для этого можно поднести руку к месту, где установлен датчик тяги. Из этого отверстия не должно идти тепло. Если это происходит — необходимо устранять причину, вызывающую недостаточную тягу. Датчик в таком случае срабатывает правильно.

Внимание! Эксплуатировать котел с неисправным дымоходом категорически запрещено!

Если розжиг произвести не удалось, идём дальше по цепи. Контакты от датчика тяги идут к тягопрерывателю (прерывателю термопары).

Снимаем клеммы с контактов тягопрерывателя и измеряем сопротивление цепи. Оно должно быть не более 3 Ом.

Если это условие соблюдается, производим следующие действия. Ключом № 9 откручиваем гайку крепления термопары к тягопрерывателю. Ключом № 12 откручиваем на пол оборота тягопрерыватель, который состоит из двух деталей: латунной гильзы и пластиковой вставки.

Вынимаем пластиковую вставку с контактами и откручиваем деталь полностью.

Проверяем термопару. Присоединяем её напрямую к электромагнитному клапану (место, где был установлен тягопрерыватель). Фиксируем её ключом № 9.

Производим розжиг запальника. Если его не удалось произвести — причина неисправности, скорее всего, в термопаре. Электромагнитный клапан выходит из строя крайне редко.

Осмотрим термопару. В некоторых случаях термопара поддаётся ремонту. Случается, что контакт термопары отпадает. Это не повод для замены, достаточно пропаять его.

Важно, чтобы диэлектрическая прокладка была цела.

Проследите, чтобы термопара правильно была установлена в пламени запальника. В пламя должен быть погружен кончик термопары.

Для настройки положения термопары относительно пламени запальника необходимо отпустить ключом № 10 гайку крепления термопары к пилотной горелке. Передвигая термопару, необходимо установить её в правильное положение и зафиксировать ключом № 10.

Для вынесения окончательного вердикта о замене, можно измерить ЭДС, вырабатываемую термопарой. Для этого необходимо произвести розжиг запальника, и, удерживая ручку клапана нажатой, замерить ЭДС между контактом термопары и её корпусом. Оптимальная величина должна быть не менее 18 мВ. Если термопара исправна — очистим спиртом детали тягопрерывателя, а также протрём контакт термопары. Особенно если её пришлось пропаять.

Собираем тягопрерыватель в обратной последовательности, подключаем к нему термопару. Сильно обжимать детали не следует. Усилия должно хватить для обеспечения надёжного контакта. Обжимаем клеммы плоскогубцами и, протерев их спиртом, пробуем произвести розжиг.

Выполнение всех вышеперечисленных операций наверняка поможет вам устранить неисправности с вашим котлом.

Ещё одной причиной проблем с розжигом может быть недостаточное давление газа на запальнике. Это происходит из-за засорения форсунки. Для её прочистки необходимо ключом № 10 отпустить гайку крепления медной трубки запальника и извлечь жиклёр.

Совет: можно легонько обстучать запальник, чтобы было легче извлечь жиклёр.

Прочищаем отверстие жиклёра жилой медного провода. Нарушение размера отверстия не допускается!

В моменты наиболее интенсивного потребления газа давление в центральной магистральной трубе может падать. Соответственно, давление газа на запальнике тоже может снизиться. Для этого может понадобиться подстройка давления газа на запальнике. Откручиваем винт крепления декоративной накладки и снимаем её.

Настройка осуществляется вращением винта на клапане. При повороте его против часовой стрелки давление газа на запальнике увеличивается.

Данные советы помогут вам разобраться с проблемами розжига вашего котла. На практике наиболее распространёнными являются именно проблемы с контактами, а не с датчиками. Потому, если с каждым разом при розжиге запальника приходится держать ручку клапана все дольше и дольше, советуем просто почистить контакты и поджать клеммы автоматики. Для того чтобы избежать действительных проблем со срабатыванием автоматики, рекомендуем вовремя проводить чистку котла.

рмнт.ру

15.03.17

Источник: www.rmnt.ru

Нюансы подключения и проверка

Подключают термоэлектрический преобразователь к измерительному прибору при помощи компенсационного кабеля. Чтобы максимально нивелировать погрешность измерения, жилы этого провода выполняют из того же материала, что и сам датчик.

Проверяют работоспособность термопары следующим образом:

• один конец устройства соединяют с мультиметром;
• второй конец вручную нагревают при помощи зажигалки или газовой горелки.

Чтобы проверить работоспособность термопары – один конец устройства соединяют с мультиметром
Если прибор в исправном состоянии, об этом свидетельствует наличие напряжения в районе 50 мВ.

Можно ли гнуть во время ремонта

Термопара — один из элементов отопительной системы, который отличается довольно простой конструкцией. Устройством оснащены все современные модели отопительного оборудования, работающего на газу. Оно является датчиком измерения температуры воздуха внутри камеры сгорания, а также проверки наличия пламени.

Благодаря этому обеспечивается безопасная эксплуатация отопительной системы.

При затухании запальника либо превышении температуры устройство мгновенно реагирует, изменяя напряжение, а также активизирует работу отсекающего клапана.

Однако для бесперебойного функционирования термопары необходимо правильно выполнить установку, строго следуя правилам инструкции. А также нужно регулярно проверять исправность прибора и ни в коем случае не сгибать его, чтобы не нарушить точность работы.

Источник: ogon.guru

Какое напряжение выдает термопара

Этот элемент является чуть ли не единственным средством измерения высоких температур, использующимся во многих сферах нашей жизни. Термоэлемент же изготовлен из металла, точнее, из нескольких металлов, поэтому высокой температуры не боится. При работе газовой котельной установки без него никак не обойтись, выход из строя термопары означает полную остановку агрегата и немедленный ремонт. Напряжение будет совсем небольшим, но этого вполне достаточно, чтобы в чувствительной катушке электромагнитного клапана возникла индукция и он открылся, позволяя топливу пройти к запальнику. Для справки. Две детали из различных металлов прочно соединяются между собой в одной или нескольких точках, при этом качество соединения играет большую роль.
