Ремонт масляного обогревателя своими руками: пошаговый мастер-класс
В холодное зимнее время хорошие источники тепла, как никогда кстати. Таким источником может быть масляный обогреватель. Его большой плюс — это отдача тепла даже после отключения прибора от сети. Поэтому, масляные обогреватели так популярны.
Как и другие теплоизлучающие приборы, масляные радиаторы имеют большую мощность. Поэтому работают чаще всего в экстремальном режиме.
2,5 кВт — мощность нашего ремонтируемого масляного обогревателяЭто в свою очередь приводит к перегрузкам в электрических цепях прибора и выходу из строя некоторых его элементов. А сам нагреватель (ТЭН) остается целым.
Поэтому, вместо того, чтобы покупать новый обогреватель, можно попробовать отремонтировать старый. Тем более, что для этого не нужно особых инструментов и приборов. Достаточно тех, которые есть практически в каждом доме.

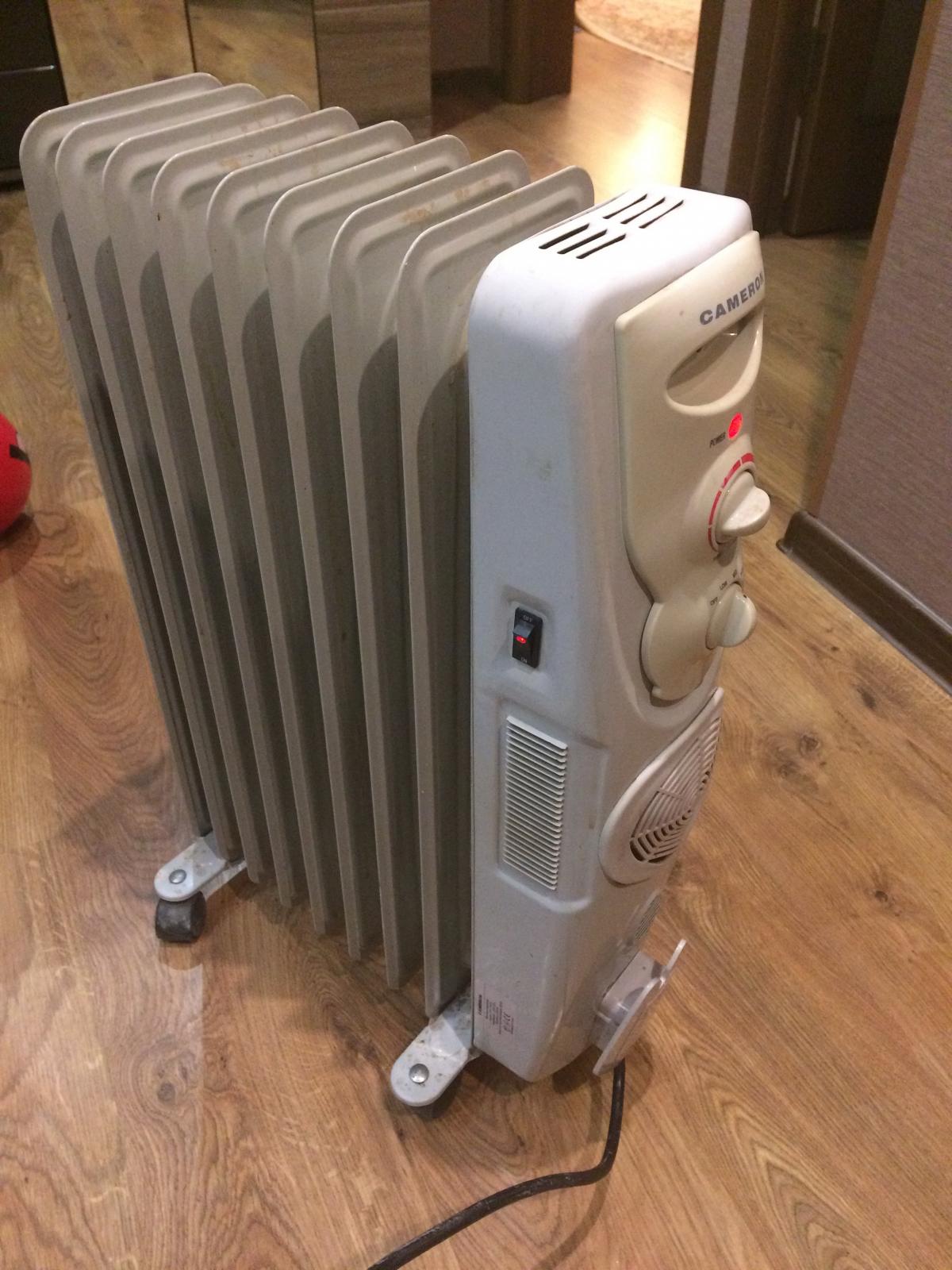

Масляной обогреватель BinatoneНиже в статье, речь пойдет о масляном обогревателе Binatone. Но способ поиска неисправности и ремонта применим и к прибором других производителей. Ведь их компоненты и устройство мало чем отличаются.
Кнопки управления масляного обогревателя не светятсяИтак, как проявляется данная поломка. Обогреватель не греет, кнопки управления не светятся и манипуляции этими кнопками ни к чему не приводят.
В то же время напряжение в сети присутствует, что было проверено мультиметром. При таких условиях, проблема может быть как в самом обогревателе, так и в сетевом шнуре.
В любом случае обогреватель следует разобрать. По крайней мере снять защитный кожух панели управления.
Для этого прибор следует перевернуть панелью управления вверх. Сразу будут видны два винта крепления крышки снизу. Винты имеют головку под крест. Используя соответствующую отвертку — выкручиваем их.
Винты крепления крышкиКладем винты так, чтобы никуда не закотились. Например, на магнит или в картонную коробку.
Далее, находим верхний винт крепления. Он скрыт за пластмассовой декоративной вставкой.
Верхний винт крепленияНаходим отверстие, и пытаемся той же крестовой отверткой попасть на головку винта.
Выкрутив его, стараемся следить, чтобы он не выпал в нишу пластмассовой накладки. Иначе потом его будет трудно вставить обратно. Придется снимать эту панель, что не совсем удобно.
После того, когда винт будет откручен — переворачиваем крышку на бок.

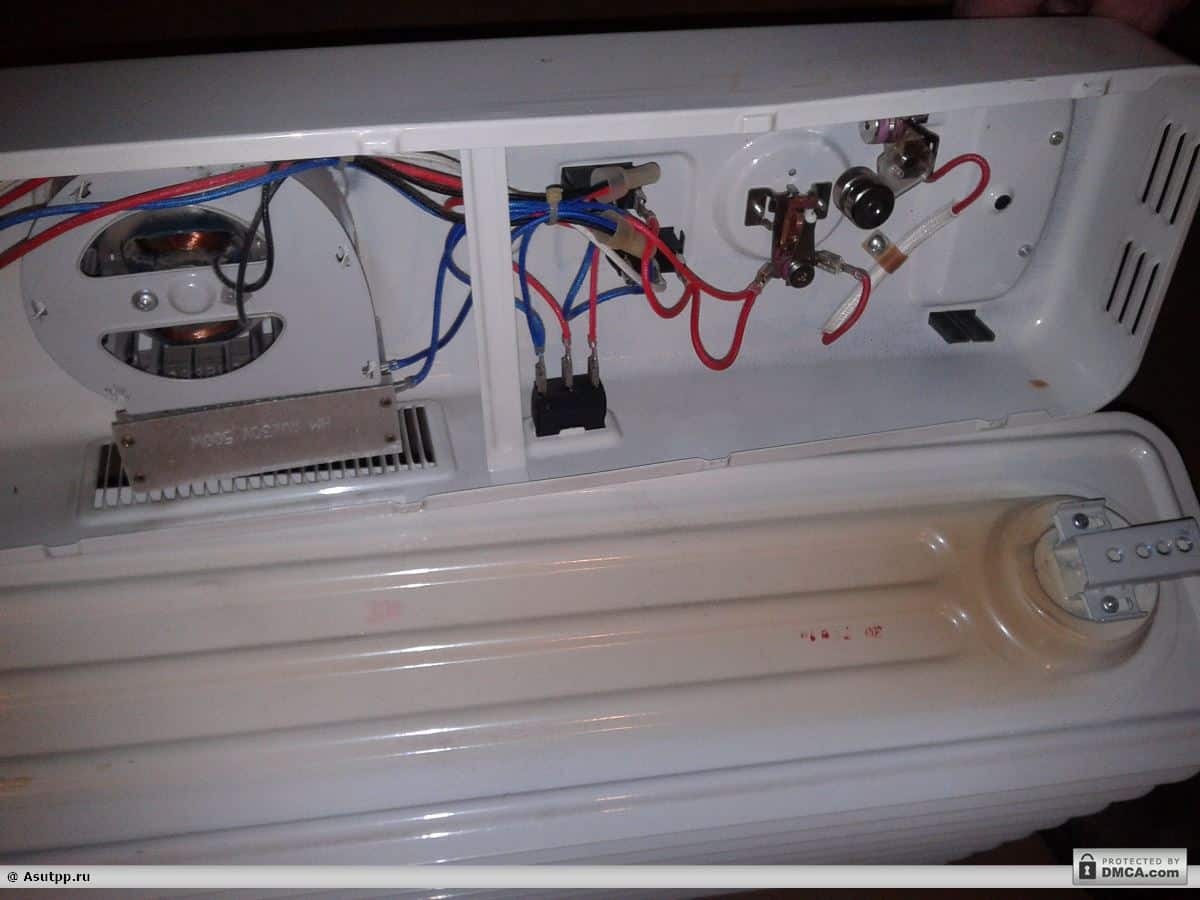

Переворачиваем крышку на бокВзору открываются основные узлы и элементы обогревателя.
Основные узлы и элементы масляного обогревателяЭто сам нагреватель, тепловентилятор, выводы кнопок управления, термостат и механизм защиты от падения прибора на бок.
Все эти узлы соединены жмутом проводов.
Управление мощностью осуществляется двумя переключателями на лицевой стороне крышки.
2 переключателяКаждый выключатель добавляет 1000 Вт. Максимальная мощность 2 кВт. Если включить и тепловентилятор, значение увеличится до 2. 5 кВт.
Включение тепловентилятора производится кнопкой сбоку панели. Его мощность составляет 500 Вт.
Кнопка для включения тепловентилятораЕсли смотреть по схеме, то провода со шнура питания подключены: один прямо на оба нагревателя, второй на вывод датчика наклона.
Этот датчик состоит из группы контактов и качельки с противовесом.
При наклоне в одну из сторон, корпус качели разрывает контакты. Поэтому, чтобы проверить его на работоспособность, качельку нужно установить посередине.
Установка качельки посерединеКонтакты прозваниваем любым прибором, показывающим цепь. Это может быть мультиметр, омметр или указатель напряжения.
Концы прибора соединяем с выводами датчика или штыре на вилке и смотрим на результат.
Прозвонка контактовПрибор показывает цепь. Значит с датчиком все нормально. Дальше по цепи стоит термостат.
Интересно, что если установить щуп прибора на вход термостата, цепь он не показывает.
Прозвонка термостатаПри внимательном осмотре, обнаруживается, что в термостойкой трубке находится предохранитель. И не просто обычный предохранитель, а защита от перегрева.
Термостойкая трубка в масляном обогревателеЧтобы до него добраться, нужно открутить винт крепления зажима. Если посмотреть на его маркировку, то можно увидеть, что рассчитан он на напряжение 250 В, ток 15 А и температуру 165°С.
Откручиваем винт крепления зажимаТо есть, он может сработать от короткого замыкания и от перегрева прибора свыше 165°С.
Проверяем его на целостность, используя ту же прозвонку. Прибор указывает на обрыв предохранителя. Случилось это от повышенных токов или температуры — неизвестно. Но причина непрохождения напряжения на нагреватель именно в нем.
Прибор показывает на обрыв предохранителяМожно заказать термопредохранитель с такими же параметрами и установить его на место старого. Но самый простой вариант выйти из положения — совсем исключить его из схемы.
Еще не было случая, чтобы в холодное время масляный обогреватель закипел, тем более это предотвратит термостат.
Что же касается перегрузки по току, то в случае чего, сработает предохранитель или автомат на квартирном щите. Поэтому замена термопредохранителя не настолько актуальна.
Сгоревший предохранительТем более, нет никакой гарантии, что новый предохранитель не сгорит в течении недели использования.
В любом случае, будете вы менять этот элемент или нет, неважно. Сейчас нужно, чтобы обогреватель работал.
Для этого откусываем предохранитель, желательно как можно ближе к его корпусу. Так будет возможность без проблем скрутить и спаять концы. При этом необходимо использовать канифоль и припой ПОС- 60. Паяльник лучше взять помощнее. Не менее 60 Вт, иначе поверхности недостаточно прогреются.
Вот как выглядит спаянное соединение. Разорвать его довольно сложно.
Спаянное соединениеТеперь натягиваем термотрубку на соединение. Прикручивать трубку к корпусу нет нужды. Тем более,что это может способствовать короткому замыканию на корпус. Поэтому, провод следует расположить так, чтобы он находился внутри короба посередине, ничего не касаясь.
Натягиваем термотрубку на соединениеДалее, делаем все в обратном порядке. Надеваем крышку и зажимаем верхний винт.
Сборка в обратном порядкеПосле чего зажимаем два нижних крепления. Проверяем, чтобы крышка надежно была зажата, потому, что перемещение обогревателя происходит именно за ручку на крышке.
Когда все будет зажато и проверено, включаем прибор в сеть и смотрим на панель. Оба индикатора на кнопках светятся и радиатор начинает набирать температуру.
Масляной обогреватель работаетМожно считать ремонт успешным. Следует помнить, что нежелательно включать оба нагревателя и тепловентилятор. А также, нужно наблюдать за уровнем масла в радиаторе. При необходимости его можно добавить. Например, используя трансформаторное масло.
Следуя этим простым правилам, можно продлить жизнь обогревателя на долгие годы.
Как осуществить своими руками ремонт масляного обогревателя
Масляный обогреватель на сегодняшний день является просто незаменимым помощником в обогреве квартиры или дома. Обычно такого плана техника долго не выходит из строя, тем самым не давая хозяевам повода волноваться. Однако в некоторых случаях все-таки могут появиться проблемы.
Ремонт масляного обогревателя предусматривает наличие схемы. Необходимые запчасти можно подобрать благодаря маркировкам.При поломке масляного обогревателя обычно появляются посторонние звуки, начинает протекать жидкость, или обогреватель не включается. В этом случае решением проблемы будет обращение к специалисту. Но это не всегда бывает возможно, особенно в тех случаях, когда срок гарантии уже закончился.
Осуществить ремонт масляного обогревателя своими руками не так сложно, как может вам показаться на первый взгляд.
При этом важно соблюдать технику безопасности и никуда не спешить. Перед тем как начать ремонт, важнее всего выявить причину поломки. Для этого обогреватель необходимо отключить от сети и разобрать, а там уже вам будет четко видно, в чем дело.
Содержание
- Нужные инструменты
- Три основных вида поломок и их устранение
- Повреждение корпуса или пластинок
- Резкие посторонние звуки при работе
- Устранение проблем с электрикой
Нужные инструменты
Панель управления масляного обогревателя.Все методы ремонта масляных обогревателей зависят от конкретного вида поломки. Но чтобы починить устройство, потребуется определенный набор инструментов и материалов, без которого невозможно обойтись, особенно если вы заодно желаете почистить обогреватель от пыли внутри. Вам понадобятся такие материалы:
- надфиль;
- спирт;
- несколько мягких тряпок, которые потом не жалко будет выбросить;
- омметр;
- наждачная бумага;
- отвертка;
- пластинка из биметалла;
- мягкая кисточка;
- тушь.
Вернуться к оглавлению
Три основных вида поломок и их устранение
Теперь можно смело приступать к процессу ремонта обогревателя. Рассмотрим наиболее простые и эффективные методы ремонта данных обогревателей по трем основным направлениям: при появлении посторонних свистящих звуков, при проблемах с электрикой и при повреждении биметаллических пластинок или корпуса.
Вернуться к оглавлению
Повреждение корпуса или пластинок
Схема устройства масляного обогревателя.Если вы разобрали свой обогреватель и обнаружили, что пластины из биметалла повреждены, необходимо разобрать ручку, которая регулирует температуру, и поставить ее на минимальный режим прогрева. После этого поочередно снимаются винты, гайка, рамка и пружинка. Дополнительно рассоедините гайку с винтом, чтобы проверить их контакт.
Затем аккуратно снимите пластину из биметалла. Если она сильно повреждена, что часто случается от времени и провоцирует течь, то нужно ее полностью поменять. Для этого сначала снимите стержень датчика, а после него магнит. Теперь вы сможете достаточно легко поставить на место уже новую пластину.
Но пластина не всегда может провоцировать утечку жидкости. Это может быть и элементарное повреждение стенок корпуса. Чаще всего его бывает видно даже без разборки обогревателя. В этом случае необходимо все же разобрать корпус, чтобы осмотреть остальные места, которые в скором времени тоже могут спровоцировать течь.
Теперь вы должны взять наждачную бумагу и хорошо эти места зачистить. После этого спиртом обезжирьте их и принимайтесь за герметизацию. Для этого используется специальная герметизирующая замазка для таких обогревателей, которая продается на рынке. Иногда может подойти и холодная сварка, но с ней нужно быть осторожнее, так как не для всех моделей она приемлема. К тому же, это ухудшит декоративный вид. После герметизации дождитесь застывания и долейте масла. Включите обогреватель и проверьте качество устранения течи.
Вернуться к оглавлению
Резкие посторонние звуки при работе
Принцип работы масляного обогревателя.Следующая поломка состоит в наличии резких свистящих звуков при работе обогревателя. В этом случае, если с электрикой все в порядке, проблема состоит в неправильном положении обогревателя. Скорее всего, вы до этого часто его переустанавливали с места на место в процессе эксплуатации или подвергали сильным наклонам.
Это является как раз тем случаем, когда делать ничего не нужно. Просто соберите обогреватель заново и установите в таком месте, чтобы хотя бы несколько дней совсем его не трогать. Вскоре проблема должна решиться сама собой. Если этого не случится, постарайтесь заменить масло или долить немного нового в корпус.
Вернуться к оглавлению
Устранение проблем с электрикой
Отремонтировать масляный обогреватель с плохой электрикой сложнее всего. Здесь важно правильно все выявить, поэтому помощь специалиста, который разбирается в электричестве, вам не помешает. Тем более, что так будет надежнее производить работу по ремонту.
Итак, если выявленная проблема состоит в замыкании контактов, находящихся в регуляторе обогревателя, то вы должны поступить следующим образом. Снимите обогреватель с основания, открутив винты. Далее при помощи отвертки уберите упор и примыкающие к нему шайбы. Теперь вы можете без проблем снять якорь, под которым и находятся нужные вам контакты.
Поврежденные или окисленные контакты будет видно сразу. Если повреждение несильное, можно их просто обновить, не меняя полностью. Для этого зачистите провода, протрите их наждачной бумагой и обработайте спиртом. После этого соберите систему. Включите обогреватель в сеть и проверьте его работоспособность.
Схема устройства терморегулятора масляного обогревателя: 1-биметаллическая пластина; 2,7-упор; 3-регулировочный винт; 4-рамка; 5-шайба; 6-гайка; 8-якорь; 9-неподвижный контакт; 10-панель; 11-магнит; 12,14-винт; 13-пластинчатая пружина.Второй серьезной причиной могут быть либо проблемы с проводами в вилке подключения, либо повреждение проводных жилок возле клемм. В этом случае чаще всего обогреватель не подает совсем никаких сигналов работоспособности, причем не работает даже индикаторная лампа.
Тогда осмотрите вилку и примыкающий к ней шнур. Если там обнаружены дефекты, произведите зачистку и обработку проводов способом, описанным выше. Но в том случае, если здесь все нормально, придется углубиться немножко дальше в систему.
Для этого снимите осторожно обогреватель с панели и демонтируйте все виды имеющихся шайб. Потом снимите основную панель и внимательно осмотрите соединения проводов. Скорее всего, в одном или нескольких местах будет обнаружен разрыв либо окисление. Тогда при помощи омметра проверьте на работоспособность кабель. Если все нормально, вам остается зачистить и обработать поврежденные места, собрать устройство и проверить снова.
Но если омметр показал, что главный кабель нерабочий, то вам необходимо его раскрутить и осмотреть концы с обеих сторон. Здесь может быть три варианта. Первый — если на кончиках появился нагар. Тогда его нужно зачистить, заизолировать, собрать все и снова проверить работу обогревателя. Второй вариант — плохое соединение с винтами. В этом случае необходимо подкрутить винты, чтобы соединение было плотно прилегающим.
https://1popechi.ru/youtu.be/GBYcc_qOCUk
Третий вариант — это когда кабель поврежден очень сильно по нескольким причинам. Это будет сразу видно невооруженным глазом. Тогда намного проще и безопаснее будет приобрести новый подходящий кабель и присоединить его к обогревателю.
Сделать нагреватель на отработанном масле – Новости Матери-Земли
ОБНОВЛЕНИЕ И ОБЪЯВЛЕНИЕ, март 2006 г. :
Я с интересом и некоторой озабоченностью прочитал письмо Мэри Хаммерсмит в выпуске за февраль/март 2004 г., касающееся нагревателя на отработанном масле за сентябрь/октябрь. выпуск 1978 года. Я помогал строить этот обогреватель в 1978 году. Я использовал его у себя дома и написал о нем оригинальную статью.
Вот ложка дегтя: когда эта печь была спроектирована и построена, большая часть моторного масла была разработана для автомобилей докаталитической эры с большим рабочим объемом. Поскольку требования экономии топлива и федеральные стандарты выбросов стали влиять на производителей автомобилей, им пришлось производить меньшие по размеру и более мощные двигатели, которые работали при более высоких температурах, чем старые двигатели, особенно с введением систем каталитического нейтрализатора в середине 19-го века.70-е годы. Впоследствии моторное масло иногда вскипало в картерах автомобилей, а в начале 1980-х годов в моторные масла из соображений безопасности добавляли антивскипающую присадку. Это значительно повысило температуру сгорания масла. Естественно, это повлияло на работу нагревателя на отработанном масле, и оригинальные НОВОСТИ МАТЕРИ-ЗЕМЛИ прекратили продажу планов, когда жалобы выявили проблемы.
В современных магазинных обогревателях на отработанном масле используется технология, отличная от нашей старой горелки капельного типа. Новые модели, одобренные UL и EPA, оснащены специальными подогревателями и системами впрыска с насосом, которые испаряют топливо для эффективного сгорания при высоких температурах. Разница между горелками на отработанном масле MOTHER EARTH NEWS и коммерческими моделями огромна, и я могу с достаточной степенью уверенности сказать, что EPA никогда не одобрило бы эту технологию, если бы она была промышленным устройством.
Ричард Фройденбергер
Хендерсонвилль, Северная Каролина
Что это, койка? Вы говорите, что стремительный рост цен на нефть, электричество, уголь и другие виды топлива вынуждает вас искать более дешевый способ обогреть свой магазин, гараж или дом предстоящей зимой?
Что ж, больше не царапайте! Потому что НОВОСТИ МАТЕРИ-ЗЕМЛИ здесь, чтобы рассказать вам о прекрасной маленькой печи, разработанной ее исследователями, которая почти ничего не стоит в строительстве и еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое десятки тысяч станций технического обслуживания по всему миру страна все равно раздаст бесплатно тому, кто ее утащит).
Дешево, чисто и экологически безопасно!
Ага. Мы уверены, что вы, вероятно, уже съеживались при мысли о сжигании «старого грязного» картерного масла в обогревателе, установленном прямо здесь, скажем, в вашей милой чистой гостиной. Но обширные испытания, проведенные нашим исследовательским отделом, подтвердили две вещи: [1] слитое масло — при использовании в качестве топлива — может выделять значительное количество тепла, и [2] при подаче в правильно сконструированную горелку картерное масло сгорает как чисто и без заметного запаха.
И уж точно не кусаться! Старое моторное масло все еще доступно (в бочках на 55 галлонов) по запросу, по крайней мере, на трех из четырех заправочных станций на Североамериканском континенте. И хотя верно то, что небольшое количество автомобильных гаражей и заправочных станций теперь берут несколько центов за галлон за отработанное масло, столь же верно и то, что равное количество разбрызгивания окупится, если вы вывезете отработанное масло из картера. Все усредняется.
Кроме того, насколько могут определить экологически ориентированные исследователи MOTHER EARTH NEWS, по крайней мере по двум причинам, даже планета получает пользу, когда старое моторное масло сжигается в печи, которую вы видите здесь: [1] Каждый галлон отработанного сливного масла, переработка «еще один раз» в качестве топлива примерно равна всего на один галлон меньше свежей нефти, которую необходимо выкачивать из-под земли и перерабатывать, и [2] переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем – как это обычно делается. – «утилизировать» жидкость, выливая ее на свалку, в реку, озеро или океан.
Как построить масляную горелку за 500 долларов… за 36 долларов!
MOTHER EARTH NEWS Печь на отработанном масле (которая выбрасывает больше тепла, чем некоторые масляные печи за 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов) в основном потому, что ее основное «сырье» добывается из выброшенной электрической воды. обогреватель. Такие обогреватели всегда доступны «бесплатно» в переулках за бытовыми приборами или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен настоящий выбор юнитов на выбор, совершите короткую «шопинговую» поездку в ваш дружелюбный район или небольшую городскую свалку.
Просто убедитесь, что выброшенный водонагреватель, который вы подбираете, является моделью с электрическим нагревом (газовый нагреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И позаботьтесь о том, чтобы НЕ выбирать обогреватель с оцинкованным баком (его очень легко узнать по серебристому покрытию), так как оцинкованный металл при нагревании выделяет ядовитые пары. (Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо произведенных здесь, в Соединенных Штатах, имеют оцинкованные баки. Так что присмотритесь. Шансы девять к одному в вашу пользу.)
Прежде всего, НЕ пытайтесь заменить бак электрического водонагревателя бочкой на 55 галлонов. Резервуар, который мы указали, является единственным выходом, по крайней мере, по четырем причинам:
[1] Металлические стенки бака выброшенного водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] накапливать и излучать тепло более эффективно и [б] противостоять выгоранию гораздо эффективнее, чем более легкая оболочка барабана. Наши эксперименты фактически показывают, что ожидаемый срок службы печи или печи, сделанной из хорошего выброшенного бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из 55-галлонной бочки. При осторожности бак водонагревателя должен прослужить даже всю жизнь.
[2] Стандартные 55-галлонные бочки имеют «ребра жесткости», которые уродливы и ничего не делают, кроме как мешают, когда бочки сверлят и режут во время их превращения в печи. Баки водонагревателей не имеют ребер, поэтому проблем с ними не возникает.
[3] Благодаря тонкой оболочке и ребрам почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стенки и превосходная конструкция бака водонагревателя практически гарантируют герметичность конечного продукта.
[4] В наши дни существует такой оживленный рынок переработанных бочек, что стоимость бочек иногда достигает 7 долларов за штуку. Выброшенные водонагреватели, однако, может бесплатно забрать любой, кто их вывезет. А когда можно получить лучший продукт за меньшие деньги… почему бы и нет?
Выбирайте и планируйте заранее
Почти любой резервуар электрического водонагревателя емкостью от 30 до 50 галлонов будет прекрасно работать, если его превратить в обогреватель, работающий на отработанном масле. Нашим личным фаворитом, однако, является 40-галлонный блок (размером 20 дюймов в диаметре и 32 дюйма в высоту): с ним легко обращаться, он представляет собой красивую печь или печь и обычно поставляется в квадратном шкафу из листового металла, который можно довольно ловко разобрали некоторые внутренние части масляной горелки.
Излишне говорить, что любой выброшенный водонагреватель, который вы планируете переработать, должен быть очищен (от листового металлического покрытия и изоляции) «в поле», а его бак проверен на наличие чрезмерной коррозии или утечек (ищите пятна или полосы ржавчина, обычно исходящая от шва или сварки). Нет смысла таскать неисправный контейнер домой, а затем снова возвращать его на свалку.
ОК. У вас есть хороший, прочный танк, который вам нравится? Отлично. Поставьте его на край и представьте мысленным взором, как он будет выглядеть после того, как превратится в печь. Помните, что дверца доступа к готовому изделию должна располагаться напротив (или как можно ближе к противоположности) шва бака и всех неприглядных фитингов и отверстий в элементах.
Имейте в виду также, что есть много различий между выброшенными баками водонагревателей. У некоторых просто естественно, что вся их фурнитура находится в правильных местах, а у других нет. Это может означать, что вам придется немного отклониться от нашего дизайна, чтобы любой конкретный переработанный контейнер справился с этой задачей. (Это «бродяжничество», конечно, может сыграть вам на руку. Например: благодаря «странному» фитингу, уже установленному на найденном нами резервуаре, мы могли установить круглую дымовую трубу шестидюймового диаметра на наш Готовая печь заключалась в том, чтобы сжать вентиляционную трубу, пока она не приобрела овальное поперечное сечение 5 X 7 дюймов. Конечно, это было немного больше работы, но это, безусловно, придало нашей печи вид изготовленной на заказ, «купленной в магазине»!)0003
Для облегчения сборки обратитесь к нашим схемам и фотографиям нагревателя на отработанном масле.
Легко!
Исследовательская группа MOTHER EARTH NEWS специально разработала этот обогреватель на отработанном масле как простой сборный узел, который сможет собрать любой, даже достаточно знакомый с ручными (или электрическими) инструментами. СОВЕТ: Если у вас есть резак или доступ к нему и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжечь их» — это самый быстрый и простой способ сделать резку металла, которую требует этот проект. В противном случае электрическая сабельная пила — предпочтительно промышленная модель — является мощным удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей цене 12 долларов в день).
Начните сборку вашей печи, нанеся мелом все отверстия, которые показаны на схемах нагревателя на отработанном масле, которые вам придется прорезать в стенках бака вашего спасенного водонагревателя, положить контейнер на бок и поджечь или выпилить дверцу доступа. . Затем поставьте бак вертикально и вырежьте отверстия для дымохода и дымохода.
ПРЕДОСТЕРЕЖЕНИЕ: Не делайте отверстия для воздухозаборной и дымовой трубы больше, чем это необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить вокруг труб печным цементом). ). На самом деле, лучше оставить отверстия чуть меньше (просто на всякий случай), а затем потратить несколько минут на то, чтобы подпилить их до нужного размера. На самом деле, в такой процедуре вообще нет «пустой траты времени», так как вы все равно захотите подпилить и сгладить каждый отпиленный или обожженный металлический край на готовой печи.
Теперь переверните бак на верхнюю часть и просверлите отверстия в дне контейнера для стойки трубы, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тисках, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Подставка для труб также должна быть закреплена болтами, пока бак все еще перевернут.
Затем переверните старый бак водонагревателя правой стороной вверх (чтобы он стоял на своих новых «ножках») и используйте стандартные 3/4-дюймовые заглушки для труб, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы нашли это. Пока вы это делаете, закройте отверстия нагревательного элемента квадратными стальными пластинами размером 1/8 x 3 дюйма, прикрепленными болтами к обеим сторонам стенки бака, чтобы сформировать «бутерброды».
Смотрите! Мы же говорили вам, что это совместный проект!
Суть вопроса
Сердцем нашего обогревателя на отработанном масле является узел горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, шестидюймового круглого куска перфорированной стальной пластины толщиной 1/4 дюйма и восьмидюймовой стальной сковороды, скрепленных болтами. сэндвич (с прокладками труб между основными компонентами). Узел поддерживается четырехдюймовым патрубком из трубы 3/4 дюйма и двумя фланцами пола 3/4 дюйма.
Каждая горелка, конечно же, должна иметь вентиляционное отверстие. В этом случае дымоход (или дымоход) из 6-дюймовой дымовой трубы, которая уходит не менее чем на шесть дюймов вниз в нагревательную камеру. Этот дымоход может быть оснащен заслонкой, если вы хотите (хотя мы не сочли такое дополнение необходимым). обернуть 1/4-дюймовый наружный диаметр трижды оберните вокруг него мягкую медную трубку, подведите нижний конец линии к положению непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя.
Когда медная трубка, обернутая вокруг вентиляционной трубы, покрыта 12-дюймовой большей (8-дюймовой) дымовой трубой, а колено 4-дюймовой дымовой трубы под углом 90° крепится сбоку от 8-дюймовой трубы. так, чтобы он опустился на нижний конец медной трубки, образуется предварительный нагреватель. Эта особенность является одной из причин, по которой наша печь горит так эффективно и с таким чистым пламенем.
Затем к нижнему концу 4-дюймового колена прикрепляется 4-дюймовая дымовая труба длиной 18 дюймов, а воронка или конус из листового металла (из «кожи» спасенного водонагревателя) – диаметром поперек его нижнего отверстия примерно равен диаметру узла горелки плиты – крепится к нижней части трубы.
После завершения весь этот узел «предварительный нагреватель, 4-дюймовая дымовая труба, воронка» может свободно перемещаться вверх или вниз по своему усмотрению, если только вы не зафиксируете его в оптимальном рабочем положении (горловина воронки должна быть примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды). Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который можно плотно зажать вокруг 4-дюймовой дымовой трубы после того, как она была поднята или опущена по мере необходимости, прекрасно дополняет счет как единственный фиксирующий механизм, который вам понадобится.
Последние штрихи
Дверца масляной горелки упирается в раму, прикрепленную болтами к внутренней стороне ее отверстия. Он закреплен кромкой, прикрепленной болтами к внутренней стороне одного из его краев, и оконной защелкой, прикрепленной болтами к внешней стороне противоположного края. Короткий кусок уголка, прикрепленный к двери вместо ручки, облегчает снятие и замену всего узла в тех редких случаях, когда вам захочется его снять. А полудюймовое отверстие, просверленное в центре дверцы и закрытое небольшой заслонкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя вашей печи, если у вас когда-нибудь возникнут вопросы о его цвете, высота и т.д.)
Покрасьте готовую печь матовой черной краской Thurmalox 270, установите устройство на место и закрепите его болтами, заполните узел горелки измельченным асбестом (или, что еще лучше, Insblock, асбестовым кирпичом, производимым компанией E.P. Green Company и продаваемым по всему миру). страна), а дно топки засыпать песком. Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите действительно украсить его для гостиной! Подсоедините масляную линию с гравитационной подачей и дымоход в соответствии с утвержденными методами подачи топлива и вентиляции, затем зажгите, откиньтесь на спинку кресла и наслаждайтесь теплом!
Ага! Это действительно работает!
Если наши обширные испытания этой печи являются каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти устройство как по экономичности, так и по тепловой мощности. Прототип, который мы собрали, обошелся нам в общую сумму в 36,14 доллара, и мы купили почти все, что входило в печь, кроме бака водонагревателя, из которого состоят ее кишки. Вы, вероятно, можете довольно легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор дымоходов, металлолома, винтов, болтов и т. Д., Валяющихся в магазине. В любом случае, у вас не должно уйти больше одного хорошего дня, чтобы собрать весь этот проект воедино… и каждый раз, когда вы можете добавить один долгий день к 36,14 доллара или меньше и получить печь за 500 долларов, вы ничего не сделаете. ‘ плохой!
Но, конечно же, это только начало! Потому что единственное, что дешевле, чем строительство невероятно дешевой горелки на отработанном масле MOTHER EARTH NEWS, — это эксплуатация устройства после его сборки!
Во-первых, печь выбрасывает ужасно много БТЕ (нет, у нас нет никакого способа точно измерить ее тепловую мощность напрямую. Насколько мы можем подсчитать, горелка производит 21 000 полезных БТЕ в час , что достаточно для обогрева хорошо утепленного небольшого дома).
Во втором, печь изливает все это тепло, просто потягивая свое топливо (при настройке на максимальную эффективность устройство потребляет менее одной кварты масла в час. Это очень выгодно по сравнению с одной третью галлона (или более !), что коммерческая мазутная горелка такого же размера (и очень дорогая!) выпила, когда наши исследователи протестировали ее против нашей печи. отработанное картерное масло! Неудивительно, что мы рассчитываем, что наша маленькая жемчужина может окупить свои скромные первоначальные затраты менее чем за две недели. После этого она работает абсолютно бесплатно!0003
Для такой эффективности есть причина
Конечно, в наши дни нелегко придумать такую экономию, если вы действительно не работаете над этим. Что и сделали наши исследователи.
Горелка на отработанном масле НОВОСТИ МАТЬ-ЗЕМЛЯ разрабатывалась несколько месяцев. Описанная здесь печь представляет собой «шестое поколение» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ [1] переработки отработанного моторного масла в [2] бесплатное тепло для предстоящей зимы, мы хотели бы знать об этом. Конечно, может быть, но пока кто-нибудь не покажет нам это, мы считаем, что наша печь «собери все вместе за один день из материалов стоимостью 36 долларов, а затем запусти ее на бесплатном топливе» — это почти лучший способ, которым вы можете». re собираюсь найти, чтобы согреться в холодные месяцы вперед.
Thurmalox 270 — потрясающая краска!
Это правда, что ребята из Исследовательского центра НОВОСТИ МАТЬ-ЗЕМЛЯ долго и усердно работали над созданием сверхпростой и сверхэффективной горелки на отработанном масле. И некоторые люди здесь, в редакциях, думают, что исследовательская группа журнала, возможно, даже работала немного дольше, чем необходимо, просто потому, что они боялись столкнуться с проблемой, с которой, как они знали, рано или поздно им придется столкнуться: что они будут рисовать? печь с раз она была закончена?
Как хорошо известно команде магазина MOTHER EARTH NEWS, ответ на этот конкретный вопрос найти совсем не просто. Деннис Беркхолдер, в частности, наносил больше слоев разных видов и марок и составов «гарантированной, термостойкой, новой, улучшенной, космической эры (и дорогой)» краски на большем количестве тестовых печей — а затем наблюдал, как все это сгорает. когда в первый раз зажгли эти печи или нагреватели, — чем он заботится о том, чтобы помнить.
Вкратце: сегодня очень много компаний продают ошеломляющее разнообразие «термостойких» (что бы это ни значило) красок, в которые — для всех практических целей — не стоит окунать кисть.
Тогда легко понять, почему Деннис или кто-то еще в исследовательской лаборатории просто поставили баллончик с Thurmalox 270 — еще одной из тех «термостойких» (что бы это ни значило) красок — на полку без проверки, когда это пришло некоторое время назад. Очевидно, не было никаких причин подвергать его специальному испытанию. Очевидно, что это просто разочаровывает, как и все остальные «термостойкие» (что бы это ни значило) краски, которые не удавались в прошлом.
Так получилось, что Деннис, рыскавший в поисках чего-нибудь, чтобы побрызгать (а затем, конечно же, снять) новую горелку на отработанном масле, нашел банку с образцом Thurmalox 270, спрятанную на задней части полки. «Можно попробовать, — рассуждал он. «Я знаю, что это не сработает, но тогда и ничего больше не сработает. Кроме того, это сэкономит нам время на поиски чего-то другого, что не сработает.
Представьте себе удивление Денниса (и всех остальных!), когда правильно распыленный и должным образом отвержденный Thurmalox 270 не только не отслаивался и не сгорал от новой плиты MOTHER EARTH NEWS во время ее обширных испытаний, но даже не трескался, не сходил с ума. или обесцветить! Привет! Эти ребята из Дампни знают, что делают!
Быстрый телефонный звонок на завод компании в Массачусетсе выявил некоторые интересные факты: [1] Thurmalox 270 отличается и работает так, как он работает, потому что он основан на силиконе, [2] краска была специально разработана, чтобы выдерживать постоянные температуры 1200°F, и [3] это настолько хорошо, что многие производители коммерческих печей используют его для окраски своих агрегатов на заводе.
Итак: вы можете купить другие «термостойкие» (что бы это ни значило) краски, произведенные другими компаниями, по 2 доллара за банку, а затем смотреть, как они испаряются или слезают, как свинья с чесоткой, когда вы впервые разводите огонь в доме. свою самодельную печь. Или вы можете выложить 6 долларов за банку за Thurmalox 270 и, если только вы не по неосторожности поцарапаете горелку, вам больше никогда не придется красить свою шикарно выглядящую печь.
Лично мы принимаем Турмалокс.
Как зажечь и использовать печь на отработанном масле
Пропитайте асбест в нижней сковороде керосином. Затем свободно скомкайте несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Подожгите бумагу и пропитанный асбестом и заприте входную дверцу.
Теперь подождите, пока быстро горящая бумага не начнет подавать горящий керосин и керосин полностью не нагреет узел горелки. Затем откройте клапан на линии отработанного масла (которая была проложена в соответствии с передовой практикой топливопровода), чтобы от 3/4 до одной кварты масла (если вам нужен максимальный нагрев) могло капать в горелку каждый час.
Вот оно! Пока вы продолжаете подливать отработанное масло в эту печь, она будет продолжать сжигать его таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют этот дорогой «настоящий» мазут.
Одного свечения хватает на несколько недель… даже на всю зиму!
ПРЕДУПРЕЖДЕНИЕ: НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАПОЛНИТЬ ГОРЯЧУЮ ПЕЧЬ КЕРОСИНОМ, НЕ ОТКРЫВАЙТЕ ДВЕРЬ ВО ВРЕМЯ РАБОТЫ ПЕЧИ И НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БЕНЗИН ИЛИ ДРУГОЕ ЛЕГКО ОГНЕОПАСНОЕ ТОПЛИВО ДЛЯ ЗАПУСКА ПЕЧИ!
Спецификация
- Нагреватель (1) — Выброшенный электрический водонагреватель, неоцинкованный, 30-50 галлонов
- Впускной воздуховод (1) 3,00 долл. США 12″ X 8″ дымоход
- (1) 1,25 18″ X 8″ дымоход
- (1) .80 4″ 90-градусное колено
- (1) 1,00 10-футовый подвесной ремень
- (1) — 12-1/2″ X 6-1/4″ кусок листового металла
- (1) — 23″ X 12″ кусок листового металла
- Дымоход (1) 4,75 36″ X 6″ тяжелая дымовая труба
- (1) 1,00 6″ реверсивный стальной шпиндель (дымоход)
- Горелка в сборе (1) 4,00 6-дюймовая чугунная сковорода
- (1) 3,00 8-дюймовая стальная пробная сковорода
- (1) 3,00 1/4″ X 6″ стальная пластина
- (1) . 60 1/ 4″ X 12″ повторный болт
- (1) .20 1″ X 9″ длина E.M.T. (электрическая металлическая трубка)
- (1) 0,40 3/4″ X 4″ ниппель (резьбовая трубка)
- (2) 1,20 3/4″ напольный фланец
- Узел подачи топлива (1) 3,00 7 футов, длина 1/ 4″ Н.Д. леска из мягкой меди
- (1) 30,00 рулон 3/8″ Н.Д. мягкая медная леска
- (2) 8,50 Уличные колена 2″ между наружной и внутренней резьбой
- (2) 6,20 2″ вентилируемые крышки заливных горловин с наружной резьбой
- (2) 1,25 переходники с наружной резьбы 3/4″ на внутр. 5.60 Отсечные клапаны с внутренней резьбой 1/2″ на внутреннюю резьбу 1/2″
- (2) .85 Наружная резьба 1/2″ на наружный диаметр 3/8″ наружная резьба, с накидными гайками
- (2) 0,75 1/4″ наружная резьба до 3/8″ Н.Д.
- (2) 5,20 1/4″ игольчатые клапаны, внутренняя резьба
- (2) 0,4 1/4″ ниппели, закрытые
- (1) 0,90 1/4″ внутренняя T
- (1) 0,70 1/4″ наружная резьба до 1/4″ Н.Д. развальцовка с наружной резьбой, с накидной гайкой
- Ножки, дверь и опоры (1) 1,14 1/8″ X 3″ X 36″ плоское ложе
- (1) 1,20 3/32″ X 1/12″ X 60″ плоское ложе
- (1) . 60 1 ” X 1 ” X 8″ уголок
- (1) 1,05 оконная защелка
- (1) — 2″ X 2″ лом листового металла
- (45) 2,50 10-32 болты с полукруглой головкой с гайками, 3/ 4″
- (21) Болты с полукруглой головкой 1/4″ с гайками, 3/4″
- (3) Шурупы для листового металла № 10, 1/2″
- (8) Плоские шайбы 3/16″
- (6) Стопорные шайбы 3/16″
- (13) Стопорные шайбы 1/4″
- (4) Гайки 1/4″
- (1) 2,00 100 фунтов. мешок мелкого песка
- (1) 0,45 3/4″ трубная заглушка
- (1) 2,00 13 унций. банка высокотемпературной краски (Thurmalox 270, 5,98 долл. США)
- (1) 7,00 декоративных орлиных банок асбеста (Insblock: 37,92 долл. США за коробку – 6912 куб. дюймов)
- Аксессуары (1) зажим типа «крокодил» .25
- (1) . 60 Ниппель с наружной резьбой 3/4″, 2″
- (1) 2,95 3/4″ с внутренней резьбой на запорный клапан с внутренней резьбой 3/4″
- (1) 1,05 3/4″ с наружной резьбой на наружный запорный клапан
Общая стоимость базовой печи без внешней сантехники: 36,14 долл. США
Общая стоимость печи в комплекте с внешней сантехникой, аксессуарами, отделкой, промышленной краской и стоимостью чертежей: 123,02 долл. США
Необходимые инструменты
- Электродрель
- 1/8 Сверла ″, 13/64″, 1/4″, 13/32″ и 1/2″
- Промышленная сабельная пила (аренда 12 долларов США в день) или резак
- Авиационные ножницы
- Отвертка
- Тиски
- 4
- 4 Ножовка
- Рулетка
- Chalk or pencil
- Hammer
- Vise grips or pliers
- Four C-clamps
- Flat or half-round file
- Level
- Square
- Tubing cutter
- Flaring tool
- End wrench assortment
- Pipe гаечный ключ
Первоначально опубликовано как «Нагреватель на отработанном масле для матери» в выпуске MOTHER EARTH NEWS за сентябрь/октябрь 1978 года.
Путешествие к нагревателю на отработанном масле Forever
Путешествие к нагревателю на отработанном масле ForeverРоджер Сандерс обновил свою популярную улучшенную версию обогревателя на отработанном масле Mother Earth News, добавив много новой информации и опций.
Этот обогреватель на отработанном масле решает все проблемы, которые затрудняли использование оригинальной версии MEN. Это может сэкономить вам тысячи долларов на счетах за отопление.
Конструкция Roger проста, надежна, проста в сборке и эксплуатации он тихий и не потребляет электроэнергии имеет надежный поток масла и широкий диапазон температур его легко зажигать и легко чистить.
«Это практичная конструкция, которую вы можете использовать изо дня в день для серьезного обогрева вашего дома или мастерской, не тратя много времени и нервов», — говорит он.
Второе издание содержит гораздо больше деталей и информации, основанной на практическом опыте. Он отвечает на все вопросы, которые задают читатели.
Есть новые разделы на:
Строительство
Автоматизация
Теория работы
Практические моменты эксплуатации
Горячее водоснабжение и отопление дома
Переоборудование дровяной печи
Отопление теплицы
Сжигание растительного маслаИ многое другое с подробными инструкциями, фотографиями и чертежами.
Второе издание доступно в виде загружаемой электронной книги в формате pdf по цене 22,50 доллара США.
Чтобы скачать книгу, НАЖМИТЕ ЗДЕСЬ
После напряженной, но очень ХОЛОДНОЙ первой зимы, проведенной в старом, ветхом и промерзающем традиционном японском доме из дерева и бумаги, в котором мы жили до 2004 года, мы наконец закончили строительство нашего первого нагревателя на отработанном масле за день до того, как началась весна. У нас он был на кухне, часть которой была открыта для непогоды, и это действительно согревало помещение. Лучше всего он сжигал нефтяное топливо, но мы сжигали в нем отработанное кулинарное масло (WVO, отработанное растительное масло), а не отработанное моторное масло — см.
Примечание . Он производил много тепла и дымил немного, но не слишком сильно. но мы обнаружили, что его нужно слишком часто декоксовать. (См. Обогреватель на биотопливе с принудительной подачей воздуха Journey to Forever .)Как и большинство вещей, которые мы строим, он был сделан в основном из хлама — 90-литрового дизельного топливного бака от выброшенной машины для сушки риса, выброшенных труб печи из нержавеющей стали и арматура, пара сковородок, немного металлолома, несколько кусков 1-дюймовой водопроводной трубы, отрезок 1/4-дюймовой медной трубы от сдохшего кондиционера, гайки, болты и саморезы. Общая стоимость была эквивалентна примерно 2,50 долларам США.
Конструкцию см. на схемах:
Схема A , Схема B .Справа: Нагреватель питается от 20-литрового керосинового бака от списанного водонагревателя, на полке за изгибом дымохода. Он имеет регулируемый клапан на выходе топлива, необходимый для правильной подачи топлива.
Слева: 90-литровый бак для дизельного топлива, из которого мы сделали обогреватель.
Основой горелки является 8-дюймовая сковорода из нержавеющей стали с отшлифованной ручкой и обрезанным краем. Она стоит на двух стальных пластинах, между которыми проходит водопроводная труба длиной 4 дюйма и диаметром 1 дюйм. «круглая стальная пластина горелки имеет диаметр чуть менее шести дюймов и перфорирована отверстиями 5/16 дюйма. Устройство представляет собой перевернутую чугунную сковороду диаметром 6 дюймов с отрезанной ручкой, перфорированной отверстиями 5/16 дюйма. Он удерживается над пластиной горелки двумя стальными водопроводными трубами длиной 1 дюйм длиной 1 дюйм. Весь блок крепится болтами к полу. обогревателя В баке вырезано отверстие в дверце, которое используется как дверца. Стальная опора прикручена болтами внутри нагревателя вокруг дверного пространства, ее отверстие на 3/8 дюйма меньше, чем дверное пространство. Другой кусок стали прикручен снаружи к нижнему краю, чтобы заклинить дверцу. Вверху ее удерживают три рычага В дверце прорезано сдвижное смотровое окно Стальная пластина закрывает отверстие заливной горловины, в центре вырезаны отверстия для 4-дюймовой воздушной трубы и дымохода. Если у вас нет электролобзика, которым можно резать сталь, наметьте форму двух больших отверстий и аккуратно просверлите ряд маленьких отверстий рядом друг с другом прямо внутри круга. Прорежьте металл между отверстиями, удалите внутреннюю часть металла, а затем используйте полукруглый напильник, чтобы сгладить края отверстия, пока оно не совпадет с трубой печи. Клипсы и саморезы удерживают дымоход на месте. Медная труба 1/4 дюйма четырежды обвивается вокруг дымохода, вход вверху, выход внизу, выход изогнут вниз, чтобы капать в воздушную трубу. Кольцо, вырезанное из отрезка трубы дымохода с отогнутым внизу фланцем, прикручивается к воздушной трубе, удерживая ее на месте. Топливопровод на месте, передняя половина втулки прикручена к 9Изгиб 0 градусов в верхней части воздушной трубы. Входной конец проходит через заднюю часть втулки Топливный бак, сверху. Далее установка горелки. Крайний справа воздуховод и раструб над горелкой. Как построить воронку . 903:30Поднимите воронку (она скользит вверх), чтобы добавить перлит в сковороду. Опустите воронку на место. Добавьте в перлит пару сотен мл керосина. 903:30 . .. и зажечь керосин в перлите. Горящая бумага посылает горячий воздух вверх по дымоходу и устанавливает воздушный поток. Закройте дверь, включите подачу топлива. Проверьте пламя в горелке через скользящее окно, чтобы отрегулировать подачу топлива. Подложите скомканную бумагу к задней части печи на полу и подожгите…
ДоНагреватель на отработанном масле MOTHER’s — оригинальная версия
Краткая инструкция
Обратная связьЗнакомство с нагревателем на отработанном масле Forever
Модификаций:
Нагреватель на отработанном масле Роджера Сандерса
Нагреватель на отработанном масле Брюса Вудфорда
Нагреватель на биотопливе Journey to Forever
BioFuels
EN Español-BioCombustibles, BioDiesel
Биотонная библиотека
BioFuels Supply и поставщикиBiodiesel 9
.
