Максимальное количество секций в биметаллическом радиаторе: Способы подключения радиаторов. Свойства и параметры.

Секции радиаторов отопления: расчет количества, инструкции сборки

Можно ли самостоятельно изменить конфигурацию радиатора, увеличить или уменьшить его теплоотдачу? Эта задача решаема, если предварительно разобраться в конструкции. Поэтому нужно узнать специфику каждого вида секции радиаторов отопления: расчет количества, инструкции сборки и эксплуатационные свойства.

Содержание

1. Конструктивные особенности радиаторов
2. Расчет количества секций для радиаторов отопления
3. Приблизительный расчет
4. Точный расчет
5. Сборка радиатора отопления своими руками

Конструктивные особенности радиаторов

Конструкция секции радиатора

До того, как собрать секции радиатора отопления – следует выяснить особенности строения этого элемента отопления. Его основная задача – передача тепловой энергии от теплоносителя в помещение. Поэтому он должен иметь большую площадь нагрева.

Внутри располагается 2 канала, по которым протекает горячая вода. От них тепло передается поверхности батареи. По такому принципу изготавливаются алюминиевые, чугунные и биметаллические модели. Стальные чаще всего имеют неразборной корпус.

Как рассчитать количество секций радиаторов отопления и что необходимо учесть?

• Тепловые потери в помещении. Они определят необходимую энергию отопления для компенсации и поддержания комфортной температуры;
• Удельную мощность секции. Она зависит от материала изготовления, размеров конструкции и должна указываться производителем;
• Тепловой режим работы отопления. Для низкотемпературного не рекомендуется устанавливать максимальное количество секций в радиаторе отопления. Это может привести к снижению нагрева воды и тепловой разбалансировке на следующих участках.

При выборе материала изготовления нужно рассматривать не только эксплуатационные качества радиаторов, но и возможность самостоятельной установки (демонтажа) секций. В домашних условиях это можно сделать только с алюминиевыми и биметаллическими моделями.

Существуют неразборные типы секционных радиаторов. У них канал приставляет собой цельнометаллическую трубу. Изменить их размеры невозможно.

Расчет количества секций для радиаторов отопления

Тепловые потери дома

Корректный расчет секций биметаллических радиаторов отопления начинается с анализа помещения, где они будут установлены. Его основой является вычисление тепловых потерь в доме. Большая часть из них происходит через стены и окна.

Именно они должны стать основой для расчета количества секций радиатора отопления на помещение. Комфортная температура в комнате должна составлять 18-22°С. Исходя из этого выбирается тепловой режим работы отопления, и как следствие – параметры батарей.

Рекомендуется сначала выполнить утепление наружных стен, а затем выбирать батареи, исходя из характеристик теплоизоляции здания.

Приблизительный расчет

Не всегда известен материал изготовления стен и характеристики утепления. В таком случае делается приближенный  расчет количества секций чугунных радиаторов отопления. Для этого можно воспользоваться двумя методиками:

• На 10 м² площади необходимо 1 кВт тепловой энергии;
• На 1 м³ объема помещения система отопления должна генерировать 34 Вт.

В качестве примера можно рассчитать количество секций радиаторов отопления для комнаты площадью 20 м² со стандартной высотой потолков 2,55 м. В этом случае общий объем составит 51 м³. Предположим, что тепловая отдача одной секции составляет 160 Вт. Рассчитываем их количество:

• По площади — 20м²*0,1кВт/0,16кВт=12,5 или 13 секций;
• По объему – 51*0,34= 17.

Как видно, при расчете по последней методике количество секций существенно больше. Это объясняется нормативными требованиями.

Точный расчет

Теплопроводность материалов

Для точного расчета максимального количества секций в радиаторе отопления нужно оперировать характеристикой теплопроводности материалов. Этот показатель определяет, какое количество тепла будет выходить из помещения через стены.

Сначала вычисляется общая площадь наружных стен и отдельно — оконных конструкций. Предположим, что первые занимают 2,55*5=12,75 м². Общая площадь окна при этом составляет 3 м². Тогда для расчета секций биметаллических радиаторов отопления узнаем, какие материалы применялись при строительстве дома. Чаще всего это строительный кирпич, коэффициент теплопроводности которого составляет 0,16 Вт/м*С.

Но для правильного расчета количества секций радиатора отопления на помещение следует узнать толщину стен. Это необходимо для вычисления сопротивления теплопередачи – коэффициента, обратного теплопроводности. В среднем толщина несущих конструкций составляет 0,6 м.

Вычисляем сопротивление теплопередачи для 1 м²:

0,6/0,16=3,75 м²*с/Вт

Исходя из этого тепловые потери для стены составят:

(1/3,75)*12,75=3,4 кВ

По этому же принципу вычисляем тепловые потери через оконные конструкции, беря среднее значение сопротивления теплопередачи 0,9 на 1 м²:

(1/1,9)*3=1,57 кВт

Итоговые тепловые потери в этом случае составят 3,4+1,57= 5 кВт. Эту цифру нужно взять за основу для корректного расчета количества секций чугунных радиаторов отопления, у которых удельная тепловая отдача в среднем составляет 200 Вт:

5/0,20= 25 секций

Это количество не является завышенным, так как по исходным данным стена не утеплена. Если же установить хотя бы 100 мм пенополистирола на наружную стену, то расчетное количество секций радиаторов отопления значительно уменьшится. Коэффициент теплопередачи пенополистирола составляет 0,015 Вт/м*с. Тогда тепловые потери будут состоять из суммы сопротивления теплопередачи стен и утеплителя:

(0,6/0,16)+(0,1/0,015)= 10,41 м²*с/Вт

(1/10,41)*12,75=1,22

1,22+1,57=2,77 кВт

2,77/0,2=14 секций

Как видно из расчета максимального количество секций в отопительном радиаторе — даже относительно небольшое утепление существенно уменьшает тепловые потери комнаты.

Помимо стен и оконных конструкций нужно учитывать потери тепла через потолок и пол. В особенности это важно для первых этажей частных домов без подвального помещения.

Сборка радиатора отопления своими руками

Монтажный ключ и узел соединения секции радиатора

Выполнив расчет секций биметаллических отопительных радиаторов можно приступать к их сборке. Если есть возможность – лучше всего эту работу доверить профессионалам. Чаще всего торгующие компании предоставляют эту услугу.

Для самостоятельного сбора секции радиатора отопления потребуется специальный ключ. Если это мероприятие разовое – лучше всего взять его в аренду. В каждом канале батареи должна быть резьба, на которую накручивается ниппель – стальной патрубок. Долинная штанга ключа позволяет собирать радиаторы с количеством секций до 7-ми.

Направление резьбы в ниппеле различное. Т.е. для соединения секции радиатора отопления достаточно установить его в монтажный паз и с помощью ключа закрутить. После окончательной сборки проверяется герметичность конструкции и в обязательном порядке выполняется опрессовка.

В видеоматериале подробно описывается специфика монтажа секций радиаторов:

Расчет количества секций алюминиевого радиатора

Содержание

1. Пример расчета секций алюминиевых радиаторов отоплениия на квадратный метр
2. Расчет секций алюминиевых радиаторов на квадратный метр
3. Пример расчета
4. Вычисление по объему
5. Тепловая мощность 1 секции
6. Полезное видео
7. Расчет количества секций алюминиевых радиаторов отопления
8. Самый простой способ определения числа секций на 1 кв. м
9. Правильный расчет
10. Пример расчета количества секций
11. Метод учитывающий высоту
12. Похожие статьи:
13. Как рассчитать количество секций радиатора
14. Расчет по площади
15. Пример расчета количества секций радиаторов по площади помещения
16. Считаем батареи по объему
17. Пример расчета по объему
18. Теплоотдача одной секции
19. Расчет секций радиаторов в зависимости от реальных условий



Пример расчета секций алюминиевых радиаторов отоплениия на квадратный метр

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия. которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
   • если потолок равен 3 м, то параметры умножаются на 1.05;
   • при высоте 3.5 м он составляет 1.1;
   • при показателе 4 м – это 1.15;
   • высота стены 4.5 м – коэффициент равен 1.2.
4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

• S – площадь помещения, где требуется установка батареи;
• k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
• P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

• если они закреплены под подоконником, то потери составят до 4%;
• установка в нише моментально увеличивает этот показатель до 7%;
• если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
• закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

• каждое окно добавляет к показателю 0.2 кВт;
• дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

• первый показатель – это площадь комнаты;
• второй – стандартное количество Вт на м2;
• третий и четвертый указывают на то, что в комнате по одному окну и двери;
• следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
• шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

1. КТ – это то количество тепла, которое требуется данному помещению.
2. S – площадь.
3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1. 27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
   • 50% — коэффициент составляет 1.2;
   • 40% — 1.1;
   • 30% — 1.0;
   • 20% — 0.9;
   • 10% — 0.8.
6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
   • +35 = 1.5;
   • +25 = 1.2;
   • +20 = 1.1;
   • +15 = 0.9;
   • +10 = 0.7.
7. К5 указывает на корректировку при наличии наружных стен.Например:
   • когда она одна, показатель равен 1.1;
   • две наружные стены – 1.2;
   • 3 стены – 1.3;
   • все четыре стены – 1.4.
8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты. При наличии:
   • неотапливаемого чердака – коэффициент 1.0;
   • чердак с обогревом – 0.9;
   • жилая комната – 0.8.
9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
   • 2.5 м = 1.0;
   • 3.0 м = 1.05;
   • 3.5 м = 1.1;
   • 4.0 м = 1.15;
   • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Полезное видео



Расчет количества секций алюминиевых радиаторов отопления

Расчет мощности алюминиевой батареи можно проводить по-разному. Практически каждый из способов может дать ответ на вопрос, сколько секций нужно установить 1 кв. м. В принципе, ответ на этот вопрос ищут новички, ведь на самом деле, чтобы получить нужную цифру, нужно полностью использовать любой из методов. Потом из результата надо узнавать, сколько секций должно быть на 1 кв. м. Итоговые цифры уже позволяют определить нужное для комнаты количество ребер алюминиевого радиатора отопления, и поэтому расчет числа секций на 1 кв. м становится не совсем целесообразным. Но все-таки есть один простой способ.

Самый простой способ определения числа секций на 1 кв. м

Существует метод расчета алюминиевого радиатора по площади. Он исходит из того, что для обогрева 1 м2 помещения до комфортной температуры (ею является +20 °С) радиатор должен выделять 100 Вт тепла. Эту цифру нужно и использовать.

Итак, нужно выполнить следующие действия:

1. Определить тепловую мощность одного ребра радиатора отопления. Часто она равняется 180 Вт.
2. Рассчитать или измерить температуру теплоносителя в системе отопления. Если температура воды, входящей в батарею, составляет tвх. = 100 °С и, выходящей из нее, составляет tвых. = 80 °С, то цифру 100 делят на 180. Результат составляет 0,55. Именно 0,55 секции нужно использовать для 1 кв. м.
3. Если измеренные показатели ниже, то делают расчет показателя ΔT (в вышеуказанном случае он составляет 70 °С). Для этого используют формулу ΔT = (tвх. + tвых.)/2 — tк, где tк является желаемой температурой комнаты. Стандартно tк составляет 20 °С. Пусть tвх. = 60 °С, а tвых. = 40 °С, тогда ΔT = (60 + 40)/2 — 20 = 30 °С.
4. Найти специальную табличку, в которой определенному значению ΔT соответствует корректирующий коэффициент. Эти таблички нужно спрашивать у производителей. Для некоторых радиаторов отопления при ΔT = 30 °С этот коэффициент составляет 0,4.
5. Умножить тепловую мощность одного ребра на 0,4. 180 * 0,4 = 72 Вт. Именно столько тепла может передать одна секция от теплоносителя, нагретого до 60 °С.
6. Разделить норму на 72. Итого 100/72 = 1,389 секции нужно, чтобы отопить 1 м2.

Далее, этот показатель можно перемножить на площадь. Если помещение имеет 20 кв. м, то нужно установить батарею с 28 ребрами. Понятно, что лучше разбить ее пополам.



Этот метод имеет такие недостатки:

1. Норма 100 Вт рассчитана для помещений, высота которых меньше 3 м. Если комната выше, то нужно использовать корректирующий коэффициент.
2. Не учитываются потери тепла через окна, дверь, а также стены. если помещение является угловым.
3. Не учитывается потеря тепла, вызванная определенным способом установки батареи.

Правильный расчет

Он предусматривает умножение площади комнаты на норму 100. корректировку результата в зависимости от особенностей помещения и деление конечной цифры на мощность одной секции (желательно использовать скорректированную мощность).

Корректируют произведение площади и нормы, равной 100 Вт, таким образом:

1. На каждое окно к нему добавляют 0,2 кВт.
2. На каждую дверь к нему добавляют 0,1 кВт.
3. Для углового помещения конечную цифру умножают на 1,3. Если угловая комната расположена в частном доме, то коэффициент составляет 1,5.
4. Для помещения с высотой, большей 3 м, применяют коэффициенты 1,05 (высота 3 м), 1,1 (высота 3,5 м), 1,15 (высота 4 м), 1,2 (высота 4,5 м).

Нужно учесть и способ размещения батареи, который также приводит к потере тепла. Эти потери являются такими:

• 3-4% — в случае монтажа отопительного устройства под широким подоконником или полочкой;
• 7%. если радиатор отопления устанавливается в нише;
• 5-7%. если находится возле открытой стены, однако частично его закрывает экран;
• 20-25% — в случае полного закрытия экраном.

Пример расчета количества секций

Планируется поставить батарею в помещении с площадью 20 кв. м. Комната является угловой, имеет два окна и одну дверь. Высота стандартная, то есть равна 2,7 м. Радиатор отопления будет размещаться под подоконником (корректирующий коэффициент — 1,04). Котел подает теплоноситель с температурой 60 °С. На выходе из радиатора вода будет иметь температуру, равную 40 °С.

Расчет максимального количества ребер таков:

Q = (20 * 100 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 37,56 секций.

Поскольку нужно округлять в максимальную сторону, то нужно устанавливать батарею с 38 ребрами. Ее можно разделить на две части и поставить под обоими окнами. Каждая из них будет иметь 19 ребер.

Метод учитывающий высоту

От вышеописанного способа он отличается тем, что предусматривает норму тепла на 1 куб. м. а также использует не площадь помещения, а объем. Нормой в этом случае является 41 Вт. Все другие корректировки являются такими же.

Если взять вышерассмотренный пример, то количество секций радиатора будет таким:

Q = (20 * 2,7 * 41 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 41,57. то есть 42. Конечно, этот показатель можно считать максимальным.

Похожие статьи:

Расчет количества секций биметаллического радиатора Мощность и количество секций алюминиевых радиаторов Как рассчитать количество секций для радиатора отопления Подключение алюминиевых радиаторов

Главная » Отопление » Как рассчитать количество секций радиатора

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

• для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
• для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2. в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

• для кирпичных на 1 м 3 требуется 34 Вт тепла;
• для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

• Находим объем. 16 м 2 * 3 м = 48 м 3
• Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
• Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

• биметаллическая секция обогреет 1,8 м 2 ;
• алюминиевая — 1,9-2,0 м 2 ;
• чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2. для ее отопления примерно понадобится:

• биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
• алюминиевых 16 м 2 / 2 м 2 = 8 шт.
• чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе 60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Источники: http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/raschet-sektsij.html, http://poluchi-teplo.ru/radiatoryi/alyum/raschet-kolichestva-sektsiy-alyuminievyih-radiatorov-otopleniya.html, http://stroychik.ru/otoplenie/raschet-sekcij-radiatorov





Как вам статья?

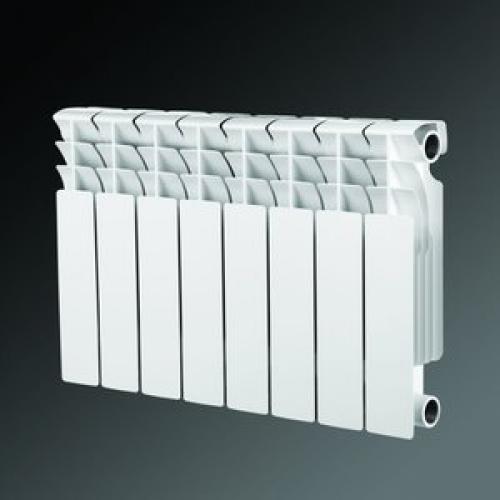

Радиатор биметаллический БР1-500 Купить за 11 рублей оптом, недорого

Чтобы купить радиатор биметаллический БР1-500 оптом в ТД Логистический Центр, свяжитесь с поставщиком через мессенджер, закажите обратный звонок или позвоните по номеру телефона.

Price per шт

11.8211.82USD$

Minimum order

100 шт

Quantity

Total

1182.00$

TD Logistics Center

Yuzhno-Sakhalinsk

Manufacturer

Importer

Distributor

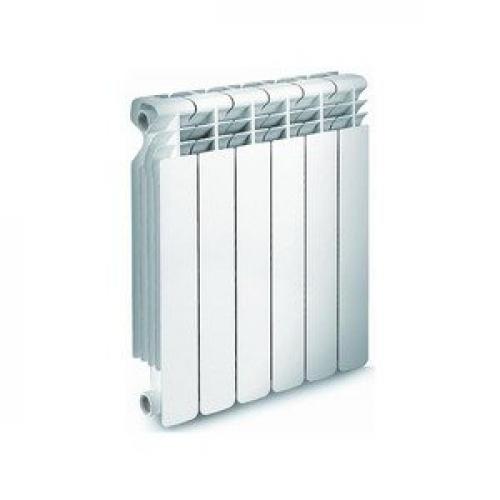

Radiator FERAT Bimetal Bipricot 500 x 80

TD Logistics Center

org/Country»> Yuzhno-Sakhalinsk

Manufacturer

Importer

Distributor

from 100 pcs

6.06USD

$

/

шт

БР1-500 Радиатор биметаллический

ТД Логистический центр

Южно-Сахалинск

Производитель

Импортер

Распределитель

от 100 шт

11.82USD

$

/

шт

Реклама

Другие товары этого поставщика

Трубка тепло. 18/13 Бак 2 м

Купить Трубка тепл. 18/13 2 м Бак от 0.59 $ от ТД Логистический Центр

Южно-Сахалинск

ТД Логистический Центр

от 1000 шт

0. 59

USD$/

шт

Featboard 0 метров Купить Powerboard to Faucet 6 Пара

Powerboard to Faucet на Faucet Feater (0,4 метра) Пара от 0,86 $ от TD Logistics Center

Южно-Сахалинск

ТД Логистический Центр

от 100 шт

0,86

USD$/

шт

Подводка водная ФЕРАТ г/г 1/2 0,5 м 2/г

г. 01 г. ФЕРАТ 1.13 $ от ТД Логистический Центр

Южно-Сахалинск

ТД Логистический Центр

от 100 шт.

1.13

USD$/

шт. Труба 15/6 2 м

Купить Трубка тепл. 15/6 2м труба от 0.3$ от ТД Логистический Центр

Южно-Сахалинск

TD Logistics Center

от 1000 шт

0.3

USD$/

шт

Трубка тепл. 22/20 2 м

Купить Трубка тепл. 22/20 2 м от 1,59 $ от ТД Логистический Центр

Южно-Сахалинск

ТД Логистический Центр

от 1000 шт

1,59

USD$/

шт 0 09 м/0 4 ФЕРАТ Водопровод ФЕРАТ г/г 1/2 0,4 м от 1,08 $ от ТД Логистический Центр

Южно-Сахалинск

ТД Логистический Центр

от 100 шт.

1,08

USD $/

ПКС

Аналогичные продукты

Радиатор Ferat BiMetal Bipricot 500 x 80

Buy Radiator Ferat BiMetal Bipricot 500 x 80 от 6,06 $ из TD Logistics Center

. yupricot 500 x 806 $ от TD Logistic Логистический центр

от 100 шт

6.06

USD$/

шт

Описание

В наличии Разные секционные радиаторы. Отгрузка с любого нашего склада. Тепловые пути — 185 Вт Расстояние задержания — 500мм Рабочее давление — 20 атм Испытательное давление — 30 атм Максимальная температура теплоносителя — 110С Диаметр горизонтального коллектора — 1″ Глубина/Высота/Ширина — 90x551x80 (мм) Вес секции — 1,94 кг Вес секции — 0 21 л.

Технические характеристики

отзывов. Подключение к радиатору Sira

Радиаторы отопления Sira от известного итальянского производителя подходят для установки в различных типах помещений – как общественных, так и жилых. Производитель занимается производством алюминиевых и биметаллических отопительных приборов.

В процессе производства используются технологии, обеспечивающие эффективную работу по обогреву помещений при достаточно низких энергозатратах.

По отзывам потребителей конструктивные особенности приборов способствуют устойчивости к скачкам давления, высокой теплоотдаче, что обеспечивает надежность работы радиатора и системы отопления в целом.

Прочность

При производстве биметаллических радиаторов используется технология Sira, подразумевающая заполнение стальных каналов для движения теплоносителя высококачественным алюминиевым сплавом.

Конструкторы разработали швеллеры особой конфигурации из специального стального сплава. Благодаря этому обеспечивается рекордная механическая прочность нагревательных приборов, устойчивость к агрессивным средам и высокая теплоотдача.

Радиатор Sira рассчитан на то, чтобы выдерживать резкие перепады температуры и давления, которые так часто случаются в тепловой сети.

Надежность и герметичность

Применение кольцевых резиновых термостойких прокладок при сборке секций в единое отопительное устройство позволило добиться абсолютной надежности и герметичности конструкции, в отличие от других систем с прокладками из паронита. Благодаря отсутствию «карманов» в нижней части секций (шламонакопителей) возможность образования газов (в том числе водорода) сведена к минимуму.

Теплоотвод

Технология производства этих приборов была усовершенствована итальянскими специалистами и позволила разработать биметаллические радиаторы Sira с отличной теплоотдачей. Максимальный температурный режим теплоносителя 110°С.

Покрытие

Радиатор Sira покрыт порошковой эмалью класса А по инновационной триботехнологии. Это невероятно гладкое покрытие, напоминающее керамику.

Гарантия

Производитель гарантирует бесперебойную работу радиаторов Sira в течение 20 лет, но только при использовании оригинальных комплектующих, а также соблюдении требований по установке.

• Давление опрессовки — 60 атм.
• Максимально возможная температура теплоносителя 110°С.
• Рабочее давление — до 40 атм.

Основные виды

На сегодняшний день производитель может предложить своим покупателям следующие виды отопительных приборов:

• Гибридные и биметаллические радиаторы.
• Алюминий — прессованный и литой.
• Полотенцесушители.
• Стальные электрические батареи.

Кроме того, следует отметить, что любой радиатор Sira перед поступлением в продажу проходит испытания на совместную работу со всеми типами котлов – от твердотопливного оборудования до современных конденсационных устройств. При этом учитываются характерные отличия, которые присущи алюминиевым и биметаллическим радиаторам.

Радиаторы биметаллические Sira: отзывы

В настоящее время лидером продаж являются биметаллические приборы Sira. При разработке их конструкции были учтены все проблемы и недостатки, которые могут возникнуть в процессе эксплуатации.

Секционный биметаллический радиатор Sira на первый взгляд мало чем отличается от аналогичного оборудования других марок. Главной отличительной чертой обогревателей Sira является отсутствие сварочных швов. Каждая секция изготавливается методом литья на собственных производственных мощностях. Это значительно снижает вероятность протечек при повышении давления. Ведь очень часто причиной нарушения герметичности радиаторов являются сварочные швы.

По отзывам потребителей данное оборудование имеет следующие особенности:

• Небольшое количество охлаждающей жидкости, которая распределяется по каналам устройства и тем самым обеспечивает быстрый нагрев.
• Благодаря особой конфигурации внешних краев секции устройства обеспечивается оптимальная конвекция воздушного потока.
• Канал охлаждающей жидкости изготовлен из специального сплава нержавеющей стали. Он полностью защищает от коррозии.

Все отопительное оборудование Sira окрашено в белый цвет RAL 9010 по технологии порошковой обработки. Поэтому, если есть необходимость изменить цвет, заводской слой удалять не следует. Для этого лучше всего использовать специальные краски.

Sira RS Bimetal

Биметаллические радиаторы Sira (отзывы это подтверждают) считаются самыми прочными и надежными. К ним относится модель Sira RS 500, где последняя цифра указывает на расстояние между осями. Компания позиционирует такие радиаторы как оборудование премиум-класса. Для установки необходимо знать следующие технические данные:

• Максимально допустимое давление 40 бар.
• Ширина секции 80 мм.
• Диаметр шва 25 мм.

В отзывах на эти радиаторы часто упоминается важность правильной подвязки. Термостат является его основным элементом.

В среднем радиатор Sira RS Bimetal стоит около 1200 руб.

9666666666666666666666666666669но6666666666666666666666666666666666666666666666666666666 является0265 282

Height, mm	Distance between axes, mm	Depth, mm	Volume of coolant, l	Heat dissipation, W
372	300	87-95	0.165	145
572	500	87-95	0.199	201
672	600	87-95	0.216	230
772	700	87-95	0,233	258
872	800 8009666666666666666666666666666666666666666666666666666666666669н

Sira Gladiator

Для комплектации системы отопления более доступными обогревателями компания предлагает своим покупателям линейку моделей серии Gladiator. Внешне они практически не отличаются от предыдущей версии. Отличие лишь в нескольких худших технических характеристиках.

Одну секцию радиатора Sira Gladiator можно приобрести за 750 руб.

Высота, мм	Расстояние между осями, мм	Depth, mm	Heat dissipation, W
273	200	80	92
423	350	80	148
573	500	80	185

Подключение радиаторов Sira

Любая из перечисленных ниже схем подключения может быть реализована в системе отопления с принудительным движением теплоносителя, иначе говоря, с насосным оборудованием. Типы подключения:

• Одностороннее соединение. Подающий трубопровод расположен сверху, а обратный – снизу. Такой способ подключения обеспечивает равномерный прогрев каждой секции нагревателя. Это идеальный вариант для владельцев одноэтажных особняков и вилл.
• Нижнее соединение. Хорошее решение для систем отопления, в которых предусмотрено расположение трубопроводов в конструкции пола. Подающий и обратный трубопроводы подведены к нижним патрубкам, расположенным на противоположных участках. Недостатком этой схемы является неравномерный нагрев верхней части радиатора.
• Диагональное соединение. Этот вариант предполагает использование колпака и крана Маевского, а также большого количества секций. Подающий трубопровод находится сверху, обратный трубопровод – снизу. При таком способе подключения теплоноситель равномерно заполняет радиатор, что способствует максимальной теплоотдаче. Повышается КПД системы — потери тепла снижаются до 2%.

Пошаговая инструкция

• В первую очередь необходимо сделать разметку для последующей установки кронштейнов.

  No related posts.
