Желто зеленый провод на люстре. Как подключить люстру с тремя проводами

Тема подключения люстры к двухклавишному выключателю особенно волнует хозяина квартиры после приобретения нового светильника, ведь от красоты изделия способ подключения не меняется. Все нормативы, которые необходимо знать для установки люстры, полностью зависят от ее конструкции. Научившись подсоединять простые светильники, можно будет легко понять, как подключить люстру с пультом. По правилам настройка управления происходит после того, как светильник подключен.

Электричество с напряжением 220 Вольт опасно для жизни человека. Если знаний в области электрики недостаточно, то для подключения желательно пригласить специалиста, имеющего допуск для работы с электрическими сетями.

Если необходимо произвести подключение своими руками, тогда перед началом монтажа необходимо выяснить параметры, которые в дальнейшем помогут избежать грубых ошибок. Кроме подробных инструкций, стоит изучить видео, где монтаж люстры проводит опытный мастер.

Основные параметры

Прежде всего, стоит определить, какой тип освещения у люстры, он зависит от осветительного элемента. В современных светильниках применяются:

  • лампы накаливания:
  • люминесцентные лампы;
  • светодиоды.

По количеству проводов все люстры разделяют на несколько типов:

  • светильник с двумя проводами;
  • люстра с тремя проводами;
  • осветительный прибор с четырьмя проводами;
  • люстра с пультом ДУ.

Кроме того, важно определить количество проводов, идущих между выключателем и люстрой. В жилых помещениях в коробке выключателя бывает 2, 3 или 4 провода.


Установка люстры на потолке

Перед установкой надо оценить степень новизны проводки. Зачастую на электропроводку в доме никто не обращает внимания, пока не приходит время установки новой люстры. И только когда старый светильник снят, становится ясно, что вместе с новой люстрой придется поменять и проводку.

Электропроводка

Начнем с электропроводки, так как от ее вида, материала изготовления, количества жил в кабеле зависит, насколько быстро и грамотно возможно провести подключение. В старых домах между выключателем и люстрой прокладывали 2 провода одинакового цвета. С подключением в такую сеть проблем не возникало.

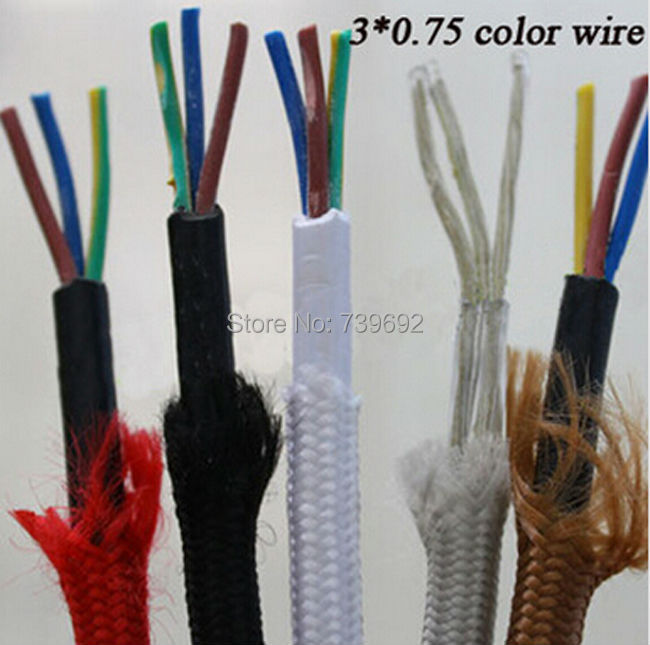

В современных домах используют 3-4 провода разного цвета. Чтобы не запутаться с цветовой маркировкой проводки, рассмотрим их назначение по цветам:

  • желто-зеленого цвета – провод заземления: служит для заземления люстры, у некоторых производителей для таких проводов используют чисто желтый или зеленый цвет;
  • провод синего цвета – нулевой;
  • черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый – фазный провод.

Люстра с 2 проводами

Рассмотрим первый вариант – подключение люстры с 2 лампами и 2 проводами к выключателю с двумя клавишами, когда между выключателем и люстрой находятся 2 провода. В этом случае попеременно подключать одну или 2 лампы не получится, потому что число проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации можно не использовать устройство с несколькими клавишами. Если нет надобности менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема установки не отличается от принципа подключения люстры с одним рожком.


Схема подключения люстры с 2 лампами и 2 проводами к выключателю с 2 клавишами

Схему проводки с 2 кабелями можно найти в старых домах, когда третий провод для регулировки уровня освещенности еще не применялся. Сегодня во всех новых жилых помещениях используют три провода.

Люстры, где используются 2 лампы без возможности включать их попеременно, в настоящее время промышленностью выпускаются очень редко. Поэтому такой вариант установки освещения возникает, если нужно поменять местами светильники в старом доме. Если же такую люстру предлагают в магазине, то надо задуматься: целесообразно или нет данное приобретение. Возможно, лучше выбрать модель, где освещение регулируется.

Переходим к самой установке. Сначала проводим подключение на люстре.

Действия следующие:

  1. Выключаем с помощью автомата освещение в выбранной комнате.
  2. Зачищаем на 2-3 мм провода, то есть снимаем с него изоляцию.
  3. Разводим провода в разные стороны, чтобы их концы не соприкасались.
  4. Убираем руки от проводов и подключаем напряжение.
  5. Теперь касаемся индикаторной отверткой провода, одновременно держа один палец на металлической части рукоятки.
  6. Если индикаторная лампочка загорелась, то перед нами фаза, нет – ноль.
  7. Теперь надо запомнить расположение проводов и выключить ток в комнате.
  8. Чтобы не забыть, где какой провод расположен, стоит сделать пометку маркером. Обычно первую фазу обозначают «1», а нулевую – «0».
  9. Соединить на люстре нулевой провод с синим, а с фазным проводом на люстре.
  10. Заизолировать места соединения.

Перейдем к выключателю. Теперь надо:

  1. Соединить фазный провод, находящийся между выключателем и распределительной коробкой, с его общим контактом.
  2. Соединить фазный провод выключателя, идущий от люстры с одним из нормально разомкнутых контактов к выключателю.
  3. Второй контакт в данном случае можно не использовать. Установить рамку с выключателем на место.
  4. Включить напряжение.
  5. Проверить работоспособность.

На этом работы по установке люстры окончены. Можно посмотреть подробные мастер-классы на видео, которых много в интернете.

Во время тестирования и определения фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода вместе, а также трогать отвертку в рабочей части. Все эти действия могут привести к удару током, а напряжение в сети является опасным для жизни. По этой же причине нельзя приступать к соединению проводов пока полностью не убедитесь в том, что напряжение отключено.

Согласно технике безопасности через выключатель проходит только фазный проводник, потому что нулевой не участвует в разрыве цепи.

Люстра с 3 проводами

Рассмотрим второй вариант – подключение люстры с тремя проводами к выключателю с двумя клавишами. От выключателя до люстры идут 3 провода. Этот способ подключения является самым распространенным.


Схема подключения с тремя проводами

Подключение выполняется следующим образом:

  • Определить фазный провод с помощью индикаторной отвертки, пометить его.
  • Обесточить сеть.
  • Подсоединить синий нулевой провод на люстре с нулевым проводом электропроводки. Произвести изоляцию.
  • Оставшиеся два провода из светильника и 2 провода из щитка соответственно скрутить попарно между собой, собирая в каждую скрутку по одному проводу из люстры и распределительного щитка.

Теперь переходим к выключателю:

  • Включаем напряжение и находим фазный провод, идущий из распределительной коробки к выключателю. Для этого тоже используем индикаторную отвертку.
  • Обесточиваем помещение.
  • Фазный провод, расположенный между распределительной коробкой и выключателем, соединяем с общим контактом к выключателю.
  • Два оставшихся провода присоединяем по одному к каждому разомкнутому контакту двухклавишного выключателя.
  • Далее следует установить двухклавишный выключатель на место, включить сеть, проверить работу люстры.

Схема подключения пятирожковой люстры к двухклавишному выключателю

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.


Необходимость изоляции проводов

Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.


Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

Светильник с пультом управления

Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.


Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

Из данной статьи вы узнаете, какое сечение проводов необходимо для подключения к люстре, как прозвонить и определить фазы на потолке: ищем провод заземления, ищем фазы и ноль, обозначение проводов люстры.

Как подключить люстру простым способом, правила соединения проводов, подключение люстры на 2,3,4,5, 6 к одинарному и двойному выключателю и много других вопросов.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.


Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Что учитывается перед проведением работ?

Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:

И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.


Полезная информация

Сразу укажем некоторые особенности, которые могут помочь:

  • Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
  • Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
  • На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

Теперь непосредственно, как же подключить люстру к выключателю.

Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (причем третий провод – «земля).

В общем, схема подключения самая простая – «одноклавишный выключатель – 1 осветительный прибор».

Если люстра – безрожковая (с 1 лампой) то способ подключения вообще не отличается от запитки простой лампочки.

Также в значительной мере подключение люстры на одну или несколько лампочек упрощает .

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.


А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением.

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.


Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:


Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).


Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми.

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.


Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.


В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Двухклавишный выключатель — люстра

Теперь о том, как произвести подключение люстры к двухклавишному выключателю.

Поскольку количество ламп и разделение их на группы может быть самым разным, то рассмотрим несколько вариантов:

Один выключатель – несколько люстр

Теперь рассмотрим, как подключить к одному выключателю несколько люстр. Здесь придется рассматривать и особенности линии питания.

Для примера возьмем одноклавишный выключатель, от которого будет запитываться сразу три люстры.

Схема линии освещения с этим выключателем такая: от щита к распределительной коробке идут фаза и ноль.

В нее от фазной жилы к выключателю идет провод, и снова в нее возвращается.

В итоге в мы в коробке имеем ноль и фазу (с включенным в цепь выключателем), к которым можно подключить проводку, ведущую на потребитель.

Поэтому, чтобы подключить сразу три люстры к этому выключателю, достаточно кинуть одну общую линию и произвести врезку в нее фазных и нулевых проводов осветительных приборов.

Причем подключение каждой люстры к общей линии лучше делать в распределительных коробках (их дополнительно нужно установить). А затем уже в самой люстре разделить ее на рожки (ветки).

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.


А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.


И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Проводить проверки работоспособности необходимо только после изоляции всех соединений.

ЭТО МОЖЕТ БЫТЬ ИНТЕРЕСНЫМ:

Кажется, что подключить любой осветительный прибор не так уж и сложно, но так ли это на самом деле? Если из люстры выходит два провода и в потолочной розетке их тоже два, то всё действительно достаточно просто. Но что делать, если проводов больше, например, три? Как проводить подключение в данном случае? Эта проблема вполне решаема и, прочитав данную статью, любой сможет сделать это самостоятельно. Давайте подробно рассмотрим разные варианты подобного соединения освещения с выходными контактами.

Что понадобится для работы?

Чтобы правильно подключить световой прибор с тремя контактами, понадобится следующий набор инструментов:

  1. Указатель напряжения
  2. Пассатижи
  3. Мультиметр
  4. Изолента
  5. Клеммная колодка
  6. Маркер
  7. Стремянка

Пассатижи нужны для зачистки от изоляции всех контактов. Потребуется еще и паспорт на люстру. Вместо указателя напряжения можно использовать индикаторную отвертку, вместо стремянки — любую подставку достаточной высоты, чтобы без осложнений дотянуться до потолка. Клеммная колодка обязательно должна быть на 3 клеммы.

Один из вариантов клеммной колодки

Когда весь необходимый инструмент будет подобран, можно приступать к работе, к которой мы полностью готовы.

Определение проводов

Чтобы определиться, какой из контактов за что отвечает, можно воспользоваться схемой, идущей в комплекте с осветительным прибором — она обязательно должна быть в паспорте. В такой электрической схеме указывается порядок подключения каждого провода и его назначение. Каждый из них имеет свою маркировку цветом, который означает следующее:

  • ноль – синий
  • фаза – белый
  • заземление – желто-зеленый

Нередко фаза отмечается коричневым цветом. В некоторых случаях бывает, что документация отсутствует. В таком случае нельзя рассчитывать, что указанные цвета и их значения полностью соответствуют действительности. Проще всего будет воспользоваться мультиметром для выяснения реальных назначений каждого из 3-х проводов. Чтобы это сделать, мультиметр устанавливается в режим прозвонки. Щупы закорачиваются на незначительное время, а звуковой сигнал оповестит, что прибор исправен и полностью готов к работе. Теперь можно начинать прозванивать все контакты для выяснения их назначения.

Режим прозвонки. Так же может обозначаться знаком диода.

Прозвонка мультиметром

Первым делом необходимо выкрутить все лампы из патронов, то же касается и самих патронов. Внутри должны располагается два контакта – нулевой и фазовый. Фаза находится всегда в центре, а другой контакт — сбоку.

Первый щуп, идущий от мультиметра, устанавливается на боковой контакт. Вторым щупом необходимо прикасаться к проводам, выходящим из осветительного прибора. Когда раздастся звуковой сигнал, это будет означать, что найден нулевой провод. Он отмечается маркером.
Затем необходимо найти фазу. Все проделывается точно так же, как в предыдущем случае. Но первый щуп ставится не на боковой контакт, а на центральный. Его тоже надо отметить маркером. Следующий шаг – определение количества контуров. Чтобы это сделать, надо один щуп установить на фазу, а вторым касаться центрального контакта каждого патрона. Если обнаруживается, что к основному контуру подключены не все патроны, значит, люстра не одноконтурная, и требуется провести поиск 2-го контура. Для этого свободным щупом мультиметра надо касаться центрального соединения и 3-го контакта на патронах, которые не подключены к 1-му контуру.
В одноконтурных люстрах 3-й провод отвечает за заземление. Чтобы проверить его, достаточно коснуться щупом корпуса или любой металлической части люстры, а второй щуп помещается на 3-й провод. Если все в порядке, раздастся подтверждающий звуковой сигнал из мультиметра.

Соединение двухконтурного освещения

После того как было определено, что освещение двухконтурное, можно приступать к правильному подключению. В данном случае из 3-х проводов два являются фазой. Проще всего будет произвести подключение, если на выходе, на потолке, тоже 3 провода, как и из люстры, а выключатель, отвечающий за свет, имеет две клавиши. Сначала требуется выяснить назначение каждого провода, выходящего из потолка. Для этого надо включить выключатель, причем сразу обе его клавиши, и с помощью индикаторной отвертки коснуться к каждому проводу. Как только отвертка коснется фазы, на ней загорится лампочка. Обе фазы желательно отметить маркером, чтобы упростить всю последующую работу.
Выключатель следует отключить и повторно проверить все контакты: лампочка на измерителе напряжения или индикаторной отвертке не должна загораться. Если это так, значит всё определено верно. Фазовые провода, идущие от новой люстры, поочередно проводятся к аналогичным контактам на потолке, затем соединяются и нулевые контакты. Для соединения контактов лучше всего использовать клеммную колодку. Это самый надежный и долговечный способ крепления. После этого проверяется работа люстры. Если свет горит, значит все этапы работы выполнены правильно.


Одноклавишный выключатель

Рассмотренный выше пример подключения самый простой и наиболее распространённый. Но нередко в квартире устанавливаются одноклавишные выключатели: как в таком случае подключить осветительный прибор с тремя контактами? Как это сделать, описано ниже.
Несмотря на то, что установлен одноклавишный выключатель, на потолке чаше всего располагается 3 контакта. И в первую очередь следует выяснить, для чего предназначен каждый из них. Надо включить выключатель и проверить напряжение каждого контакта. Фаза может быть и в 2-х проводах, в таком случае разумнее будет заменить однокнопочный выключатель на 2-х кнопочный. Это довольно легко сделать самостоятельно. В таком случае подключение света проводится так, как было описано выше.
Если контакты на потолке имеют только одну фазу, то 2 контакта с фазой, расположенные на люстре, сплетаются в один и подключаются к фазному проводу на потолке. Желто-зеленый провод заземления остается нетронутым: его необходимо заизолировать и спрятать, чтобы он случайно не контактировал с другими контактами.


При подключении к одноклавишному выключателю фазы двух контуров скручиваются между собой

Заземление

Некоторые люстры имеют специальный контакт желто-зеленого цвета, предназначенный для заземления. Его желательно использовать по назначению, особенно если освещение располагается в металлическом корпусе. Новые дома имеют стандартный контакт заземления на любых проводках электросети. В данном случае проблем с монтажом люстры быть не должно: необходимо соединить провода в соответствии с их цветовой маркировкой при помощи клеммной колодки.
Если дом старый, то заземляющего провода скорее всего нет, да и все контакты могут быть без цветовой маркировки, то есть одноцветные. Тогда требуется сначала определить назначение каждого из таких контактов. Из потолка могут выходить 2 или 3 провода. Если их два, то надо найти, какой из них отвечает за фазу, а какой — ноль. После того как провода найдены, проводится подключение по методу, описанному выше. В случае с тремя контактами надо поступать так же. Главное — обязательно отключить подачу электроэнергии перед тем как приступить к работе. Нельзя забывать про правила безопасности.

Наращивание проводов

В наше время большое распространение получили навесные или натяжные потолки. От основного потолка они располагаются примерно на расстоянии в 10 см, именно поэтому нередко длины проводов, расположенных в потолке, для того чтобы подключить освещение просто не хватает. Но это не проблема — их длину можно нарастить. Главное при этом – добраться до самих проводов сразу, ведь после наращивания потолка это будет сделать сложно.
В труднодоступных местах проще всего соединение производить с помощью клеммной колодки. Важно все винты на ней соединить как можно крепче, так как после установки люстры добраться до них, чтобы подтянуть, будет еще сложнее.

Правила безопасности

Главное правило – соблюдать осторожность и быть максимально внимательными, когда проводится подключение не

Сейчас уже редко где увидишь одиноко свисающую с потолка лампочку. Все хотят жить в красивой обстановке и, стремясь украсить свое жилище, приобретают многорожковые шикарные люстры. Но вот беда - платить-то приходится за электричество больше!

Но это бывает только у тех хозяев, которые такие люстры выбирают неправильно или подключают их на одноклавишный выключатель и в этом случае включаются сразу все лампы одновременно.

Грамотный и бережливый хозяин сделает правильный выбор и подключит люстру на двухклавишный выключатель , чтобы можно было включить одну лампу или несколько или все сразу, если того требует случай.


Выбор люстры.

Если из выбранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переделать и для двухклавишного.

Если из люстры выходят три провода, то это то, что Вам надо.

Есть еще и третий вариант - это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

В чем разница между вторым и третьим вариантами?

В третьем варианте каждая пара проводов подсоединена к отдельной лампе, что дает Вам возможность самому составлять комбинации включения ламп. Во втором варианте выбор небольшой - обычно здесь включаются или одна лампа или несколько или все сразу - в зависимости от того, какую схему собрал производитель люстры.

Вторым условием возможности подключения люстры к двухклавишному выключателю является наличие трех проводов подходящих как к выключателю, так и выходящих из потолка. Есть еще случаи, когда к месту подвески люстры выходит кабель с четырьмя проводами. Один из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новой постройки. Бывает, что и в люстрах есть провод такого же цвета - эти провода должны быть соединены друг с другом. Если четвертого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

Если вдруг в Вашем доме оказалось, что к месту подвески люстры подходят всего два провода ("фаза" и "ноль"), а люстру все же хочется подключить на двухклавишный выключатель, то сделать это тоже возможно, только придется тогда самому каким-либо образом подвести туда еще один провод или заменить существующую проводку на трехжильный кабель.

Итак, проводку проверили, с выбором люстры определились - пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

Монтаж и подключение.

Для начала с помощью индикаторной отвертки определите и пометьте подходящий к выключателю фазный провод. Для этого касаемся поочередно оголенных концов проводов. В индикаторе загорелась лампочка - следовательно, это фаза и этот провод надо подключить к соответствующему контакту выключателя. У трехклавишного выключателя всегда будет три контакта - один общий, к которому и подключается фаза и два других, от которых напряжение будет через монтажную коробку передаваться непосредственно на люстру.


Теперь надо переходить к определению фазного провода на потолке. Для этого включаете обе клавиши выключателя, поочередно прикасаетесь индикаторной отверткой к оголенным концам проводов: загорелся индикатор - значит фаза, если не горит, то "ноль". При правильном монтаже должно быть две фазы и один "ноль".


Отметьте каким-либо образом, где фазы и где "ноль" и можно переходить непосредственно к подключению люстры.

Все провода одного цвета, выходящие из люстры, собираете в один жгут и подсоединяете к "нолю", а оставшиеся провода Вы можете группировать между собой по своему желанию в зависимости от выбранной Вами схемы включения и подключаете эти группы к фазным проводам.

Все места скруток заизолируйте изолентой. По желанию предварительно их можно пропаять для более надежного контакта.

Чтобы избежать некоторых ошибок при подключении, посмотрите это видео.

ОЧЕНЬ ВАЖНОЕ ДОПОЛНЕНИЕ!!!

При монтаже проводки ОБЯЗАТЕЛЬНО отключайте напряжение.

Включать его с соблюдением всех мер предохранения от поражения электрическим током можно только при определении фазных проводов и при окончательной проверке монтажа.

Как правило, сам монтаж люстры особых сложностей ни у кого не вызывает — благо, что различных приспособлений для ее крепления более чем достаточно. Но вот вопрос, как ее подключить к сдвоенному выключателю, многих ставит в тупик. Расскажем, как это сделать самостоятельно, без помощи профессионального электрика.

Сначала нужно решить, сколько и каких ламп мы хотим включить одной или второй клавишей. Вариантов здесь немного. Одна клавиша включает одну лампу, а вторая – сразу две. Но вот какая (левая или правая) клавиша что будет включать, для некоторых очень важно (или удобно).

Потолок

С потолка свисают, как правило, 3 (или трехжильный провод). В домах новой постройки проводов может быть и 4. Один – это «земля», по евростандарту. Он окрашен в желтый цвет, и вдоль него идет зеленая полоса. Остальные проверяются индикатором. Нужно найти провод, на котором нет напряжения. Это – ноль. Остальные – фаза. Делается это при положении клавиш «вкл».

Люстра

Из люстры также выходят провода. Если на потолке есть провод «земля», то желто-зеленые можно смело соединять. В современных моделях люстр все соединения сделаны «внутри» люстры, наружу выходят только провода от каждой лампочки на «фазу», и один провод – это их общий ноль. Причем внутри люстры уже сделано соединение фазных проводов некоторых ламп. Для моделей из 3 ламп две уже соединены между собой и будут включаться одновременно. Другими словами, изготовитель за нас решил, как должна включаться люстра.

Итак, из люстры выходят 3 провода («земля» не в счет). Ноль «люстры» соединяем с нулем «потолка». Тут все ясно. Теперь фазы. Каждый из фазных проводов «потолка» идет на выключатель. Мы установили с двумя клавишами. Соответственно, соединяем провода фаз люстры и выключателя.

Потом проверяем. Если есть желание сделать, чтобы именно правая клавиша включала те лампы (или лампу), которые включает сейчас левая, то провода нужно поменять местами — ничего сложного. А при включении одновременно обеих клавиш загораться будут сразу все лампы.

Предупреждение:

В любом случае, независимо от цветовой окраски проводов, их следует проверить на наличие напряжения. Особенно – желто-зеленый. При монтаже электрики могли допустить ошибку, поэтому контроль обязателен. Соединение проводов делается при отключенном автомате защиты.

Перед присоединением проводов от люстры в обязательном порядке нужно ознакомиться с инструкцией изготовителя и посмотреть . Она бывает различной, как и количество проводов, выходящих из люстры.

Как подсоединить люстру с 3 проводами pvsservice.ru

Секреты и тонкости работы по подключению люстры к выключателю

Люстра, популярный потолочный светильник, есть в каждом доме, причем не одна. Поэтому периодически у всех возникает необходимость установки и подключения люстры. Конечно, совсем не сложно пригласить для этого электрика, который выполнит для вас эту работу за определенную сумму. Но можно и самому научиться подключить люстру, особых способностей это не требует. Положительный настрой, наличие простейших знаний из области электротехники и соблюдение элементарных правил безопасности позволит даже неопытному человеку суметь подключить люстру самостоятельно.

Необходимые инструменты и оборудование:

  1. Пассатижи.
  2. Отвертка.
  3. Индикатор напряжения.
  4. Маркер.
  5. Стремянка либо другое устойчивое приспособление достаточной высоты.
  6. Клеммные зажимы.

Как подключить люстру — определение проводов

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

  • «нулевой» провод должен быть синего цвета;
  • провод заземления – желтого или желто-зеленого цвета;
  • «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания. Надо обратить внимание на количество выходящих из потолка проводов: два или три. Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности. Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Если же у вас старая проводка, и все провода одного цвета, то с помощью индикатора напряжения определите фазные провода на потолке и пометьте их маркером.

Подключение люстры к одинарному выключателю

Самый простой способ подключения люстры. Провода домашней электропроводки и провода светильника попарно между собой попарно соединяются.

  1. Нулевой провод люстры соединить с нулевым проводом из распределительной коробки.
  2. Фазный провод из распределительной коробки должен быть подключен сперва к выключателю и проведен под его клавишей. Соединить его с фазным проводом люстры.

При соединении проводов наиболее надежный и безопасный вариант — использование винтовых клеммных зажимов. Однако на практике часто изолируют скрученные соединения специальными колпачками. Категорически не рекомендуем использовать для изоляции ПВХ ленты, по истечении времени из-за ее усыхания качество изоляции может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Подключение люстры к двойному выключателю

Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Данный вид люстр позволяет регулировать уровень освещенности в помещении и, к тому же, позволяет экономить на счетах за электроэнергию. Если вы желаете установить люстру именно такой модификации, при покупке обратите внимание на количество проводов, выходящих из нее: должно быть не менее двух фазных проводов, не считая проводов заземления и нулевого.

Ваша домашняя электропроводка также должна быть выполнена соответствующим образом: к месту крепления люстры подведены три провода от двойного выключателя. Один из проводов – нулевой провод, два других – фазные провода, проходящие в выключателе через разные клавиши.

Схема подключения люстры с двойным выключателем позволяет ступенчато регулировать уровень освещенности в помещении.

  1. Разделить провода от ламп люстры на две секции.
  2. От каждой секции подключить к нулевому проводу по одной скрутке.
  3. Две оставшихся скрутки соединить по отдельности к фазным проводам.

В результате при таком подключении у вас получится три разных режима освещения.

Схема подключения двух-трех люстр от одинарного выключателя

В помещении большой площади часто устанавливают несколько люстр или большое количество галогенных светильников, светодиодных ламп, которые включаются все одновременно одним одинарным выключателем. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях. В таком случае применяется параллельное подключение люстр, как несколько плафонов в одной люстре.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

ВНИМАНИЕ: В подобной ситуации обязательно следует проверить индикатором все три провода, чтобы случайно не замкнуть сеть, если третий провод не фазный, а нулевой. Такое, к сожалению, тоже случается.

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

  1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
  2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
  3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
  4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

  1. Внимательно изучить инструкцию по подключению люстры.
  2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
  3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
  4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

04 Окт 2016г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш. Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя. Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем. Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

1. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к одноклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю.

Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета. В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим. От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.

Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.

2. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.
Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю.

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)
2) горят две лампы, горят три, горят все пять ламп (2 + 3).

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

3. Подключение люстры к потолочным проводам.

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.
Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

Все варианты подключения люстр на 2, 5 или более лампочек к двойному выключателю

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

  • клавиш – включаются одновременным нажатием или по одной;
  • рамка – снимают во время монтажа;
  • клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

  1. Включена первая клавиша – горит одна лампа (первая группа).
  2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

  1. Используемые инструменты должны иметь заизолированные рукоятки.
  2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

Схема подключения люстры на 2 лампы

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» — с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

Подключение света на три лампы с тремя проводами

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

  1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
  2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

  1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
  2. Заземление – его сразу можно подсоединить с потолком.
  3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
  4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
  5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

5-тирожковая люстра

Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

  1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
  2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Важные советы

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.
  1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
  2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
  3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
  4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
  5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

Как подключить люстру

Кроме самого светильника, вам понадобятся минимальный набор инструментов и немного свободного времени.

1. Приготовьте инструменты и материалы

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

  • люстра;
  • стриппер или нож — для зачистки проводов;
  • индикатор напряжения — для определения фазы;
  • мультиметр — для проверки цепи;
  • прямая и крестовая отвёртки — для монтажа;
  • самозажимные клеммы Wago — для соединения проводов;
  • кусок проволоки — для поддержки люстры во время подключения;
  • дюбели или шурупы — для крепления люстры;
  • перфоратор — для сверления отверстий в бетоне;
  • шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

  • На мультиметре установите режим прозвонки цепи.
  • В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
  • В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
  • Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

  • Одна клавиша — два провода.
  • Две клавиши — три провода.
  • Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

YouTube-канал Krzysztof Klimas

  • Включите все клавиши на выключателе.
  • Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
  • Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

Обычно выбирают следующие типы коммутации.

  • Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
  • Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
  • Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

  • С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
  • Таким же образом соедините между собой фазные провода первой группы ламп.
  • Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

Монтажную планку необходимо надёжно закрепить.

  • В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
  • В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
  • В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

  • Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
  • Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами

YouTube-канал «Электрик в доме»

  • Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
  • Соедините один из фазных проводов с клеммой фазных жил первой группы.
  • Повторите предыдущий пункт для остальных групп ламп.
  • Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

  • Аккуратно уложите провода внутри корпуса.
  • Совместите крепёжные отверстия с винтами на монтажной планке.
  • Заверните на винты декоративные гайки.
  • Установите плафоны на люстру, если снимали их ранее.

YouTube-канал «Электрик в доме»

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

Как правильно подключить люстру с 2, 3, 5 проводами к выключателю.

Многие люди не рискуют самостоятельно проводить всевозможные с проводкой и электроприборами. В ряде случаев это более чем оправдано – не стоит браться за сложные многоуровневые задачи с электричеством без специальных навыков. Но с задачами несложными, вроде подключения люстры, вполне возможно справиться и самому.

Мы рассмотрим все нюансы данного процесса и составим подробную инструкцию по подключению люстры своими руками.

Подготовительный этап

Чтобы максимально обезопасить и упростить процесс, к нему нужно подготовиться. Разберем все поэтапно.

1. Осмотрите провода на потолке, торчащие на месте будущей люстры. Количество их может разниться – обычно это 2, 3 или 4 провода. Каждый из них обозначает фазу, ноль или заземление. Необходимо вычислить, какой из них каким является.

  • 2 провода – один из них точно фаза, другой – точно ноль, настенный выключатель с одной клавишей
  • 3 провода – либо ноль и две фазы, либо фаза, ноль и заземление (желто-зеленого цвета провод)
  • 4 провода – либо ноль и три фазы, либо ноль, две фазы и заземление (провод, маркированный желто-зеленым цветом)

По цветам лучше не гадать, единственный цвет, который точно сигнализирует о назначении провода – это желто-зеленый, обозначающий заземление. Если у вас на люстре нет провода такого же цвета, то его мы плотно изолируем с помощью липкой ленты или прорезиненных накладок и оставляем висеть без дела. Изолировать заземление нужно обязательно, иначе проводку может закоротить.

В домах достаточно старой постройки заземления может и не быть, это нормально.

Остальные провода проверяем с помощью индикаторной отвертки или мультиметра (тестера).

2. Проверьте («прозвоните») оставшиеся на потолке провода

  • Индикаторная отвертка – приложите ее к оголенной части провода, если светодиод не светится, то это ноль, если светится – фаза.
  • Мультиметр – включите режим измерения вольтажа. После поочередно прикладывайте оба щупа к разным проводам. Если прибор показывает 0, то вы держите щупы на двух фазах. Если поменять один провод, и на дисплее появится 220, то один из приложенных проводов фаза, а другой приложенный – ноль.

Пометьте провода маркером или куском цветной изоленты так, чтобы ноль обозначался одном цветом, а фазы другим.

Также можно ориентироваться по международной индикации, если таковая уже размечена. Ноль обозначается буквой N, фаза – буквой L.

3. Проверьте качество проводов люстры:

  • изолятор проводов должен быть целостным, без заломов и порезов;
  • все элементы должны плотно прилегать друг к другу;
  • от каждого рожка (патрона) люстры должны идти два провода - ноль и фаза.

Только после такой проверки исходных данных можно приступить к установке светильника или люстры.

Подключение люстры к проводам

Перед началом работ обязательно отключите подачу электричества в квартиру или дом через щиток!

Как правило, чем больше в люстре патронов, тем больше и проводов. Сделано это для того, чтобы включать свет секционно, с помощью нескольких клавиш выключателя – не разом все лампочки, а только часть. Опираясь на это, мы будем подключать провода нашей люстры.

Для начала обратите внимание на наличие клеммных коробок или распределителей. Соединять провода посредством скрутки нежелательно, так как они будут греться и окисляться. Если применять клеммную коробку вы не можете из-за конструкции самой люстры, провода лучше запаять.

Большинство люстр комплектуется с клеммной коробкой, но если ее нет, то не поленитесь купить. Это самый безопасный и надежный вид соединения.

Главное правило соединения проводов

Главное в соединении проводов на потолке и проводов люстры – соединить ноль с нулем и заземление с заземлением, если оно есть. Провода люстры обычно имеют специальную маркировку, поэтому отдельно проверять их не нужно. В международной системе индикации провода нуля обозначаются синим цветом изолятора, остальные - фаза. Как правило, фаза обозначается черным или коричневым цветом провода. В «нулевой» отсек клеммной коробки люстры нужно поместить ноль с потолка и закрутить винт сверху. Так же поступаем с остальными отсеками, фазы можно соединять в произвольном порядке.

Люстра с двумя проводами

Если на люстре всего два провода, то процесс предельно легкий – вы соединяете фазу с фазой и ноль с нулем, после чего люстру можно прикручивать к потолку. Но это зачастую устаревшие модели люстр, современные комплектуются еще и проводом заземления.

Если на потолке у вас две фазы и выключатель на стене имеет две клавиши, то есть два варианта соединения:

  • Соединение провода на люстре с одной из фаз на потолке, вторая при этом изолируется и не подключается. В таком случае рабочей будет только одна из клавиш выключателя.
  • Можно скрутить вместе обе потолочные фазы и соединить их с проводами люстры. В таком случае выключаться свет будет приведением обеих клавиш в положение «выключено», а включаться – любой из двух клавиш.

Люстра с тремя проводами

Если провода три и при этом один из них является заземлением, процесс такой же – соединяем аналогичные провода и фиксируем люстру на потолке.

Галогенная люстра

Установка галогенной люстры упрощена больше остальных. Из-за того, что такой типа светильника работает от пониженного вольтажа (не 220, а всего 12 или 24 вольты), она комплектуется специальным трансформатором, понижающим напряжение в сети. Для подключения выведены только два провода-проводника – фаза и ноль. Они и подключаются к проводам на потолке, причем, произвольно.

В случае оснащения пультом управления, из трансформатора выведено три элемента – провода фазы, нуля и антенна, которая служит для регулировки света. Провода соединяются с потолочными тем же методом, тогда как антенна остается свободно существовать внутри стакана светильника. Никаких операций с ней проводить не надо, по возможности следует избежать ее перегибов и заломов.

Подключение люстры к выключателю

Люстры могут быть монорожковые, то есть, с одним патроном, или множеством патронов, последний тип называется многорожковым. Как правило, к многорожковым люстрам подводятся двухклавишные выключатели, чтобы интенсивность и направление света можно было регулировать. Люстрам же с одним или двумя рожками вполне подходит одноклавишный выключатель. Разберемся, как правильно распределить провода, чтобы люстра и выключатель работали сообща.

Одноклавишный выключатель

Если с потолка свисает по одной фазе с нулем, выключатель имеет всего одну клавишу, а на люстре проводов много, то их нужно соединить специальным образом. Сначала мы группируем и скручиваем вместе все оголенные сегменты проводов люстры одного цвета – нули с нулями, фазы с фазами. Каждую группу проводов нужно соединить с любым из проводов на потолке. Если и там, и там есть провод заземления – соединяем их друг с другом.

Все лампочки будут одновременно загораться от включения света клавишей.

Выключатель с двумя клавишами

Начинаем с того же – разбиваем провода на группы. Скручиваем вместе все нули (обращаем особое внимание, чтобы кроме нулей в скрутке не было других проводов!), а фазы группируются произвольно. Но учтите, что каждая группа фаз – это количество лампочек, которые будут включаться от нажатия одной из клавиш выключателя. То есть, количество лучше делить примерно поровну.

Далее мы соединяем сгруппированные провода с проводами на потолке по той же схеме, заземление не забываем соединить с аналогичным проводом или заизолировать.

В зависимости от того, как вы сформировали скрутки, одна группа лампочек будет загораться от одной клавиши, а вторая – от другой.

Если скрученные провода слишком толстые и не влезают в отверстие клеммной коробки, можно припаять к ним небольшой проводник – обязательно медный и не менее 0,5 мм в диаметре.

Установка светильника или люстры своими руками может не только однократно сэкономить вам деньги, которые вы потратили бы на услуги электрика. Этот процесс знакомит вас с устройством механизмов вашего дома. В случае поломки, вы будете способны понять, что именно не так, и самостоятельно отремонтировать несложные элементы. А это уже плюс не только к экономии и хозяйственности, но и к самооценке.

Как подключить люстру с тремя проводами

Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления. Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу. В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:



Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

  1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
  2. Пассатижи с изолированными ручками.
  3. Нож (чтобы снимать изоляцию на жилах).
  4. Мультиметр.
  5. Изолента.
  6. Отвёртки (плоская и крестообразная).
  7. Кусачки.
  8. Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

  1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
  2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
  3. С каждой жилы примерно на 1 см снимите изоляцию.
  4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
  5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

  1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
  2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
  3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
  4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
  5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
  6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

  1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
  2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
  3. Проверьте наличие и целостность всех плафонов.
  4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
  5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
  6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

  1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
  2. Аналогичные действия проделайте с двумя другими рожками.
  3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
  4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
  5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
  6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
  7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

  1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
  2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
  3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
  4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
  5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
  6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

  1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
  2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
  3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
  4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

  • Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
  • Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
  • Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Как подключить люстру к электричеству?

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

  1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
  2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
  3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

  • Заземление – желтый провод со светло-зеленой полоской (земля).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

  • Синий (голубой) провод – ноль.
  • Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всегок содержанию ↑Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

  1. Три различные отвертки: с плоским концом, фигурная, индикатор.
  2. Бокорез и плоскогубцы.
  3. Нож – должен быть заточенным.
  4. Вольтметр.
  5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство — показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

к содержанию ↑Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

  1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
  2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
  3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
  4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
  5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
  6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

к содержанию ↑Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

  • Люстра с одним патроном.
  • С вращающейся платформой.
  • С большим количеством галогенных и светодиодных источников.
  • Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

  1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
  2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
  3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
  4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

  1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:
  • Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
  • Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

  1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
  2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
  3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

  1. В люстре от каждого рожка с лампой выходит по 2 провода.
  2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
  3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

  • Если включить выключатель – зажгутся все лампочки.
  • При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
  • С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Подключить люстру к электросети в доме сможет даже новичку, если внимательно изучить схему подключения. Если же человек незнаком с законами физики, и не знает что такое фаза и ноль, тогда есть 2 варианта: ознакомление с информацией либо вызов мастера на дом. Но, стоит знать, что у каждого мастера цена на подключение одной точки отличительна.

Подключение люстры своими руками

Сегодня электропроводка в квартире представляет собой трехжильный кабель, в котором все провода различаются по цветам. От двухклавишного выключателя к месту крепления светильника также идут  три провода. Как подключить люстру к такому выключателю.

Главное затруднение возникает при определении назначения проводов. Один из этих проводов имеет нулевую фазу, а два других  проходят через разные клавиши выключателя. Проблема заключается в том, что у всех производителей цветовые гаммы проводов различаются, поэтому определять фазу по цвету провода, скорее всего, не получится.

Но есть несколько способов определить фазу:

  1. С помощью индикатора. При нажатых клавишах выключателя индикатор определяет фазы. Провод, на котором фазы не обнаружены, является нулевым.
  2. Методом отключения электричества. Этот метод подходит в том случае, если индикатора нет. Заключается он в обесточивании всей квартиры и разборе выключателя. Провод с нулевой фазой не проходит. Фазный входящий провод делится на две группы.

В люстре соединение проводов аналогично одноклавишному подключению. Единственное различие заключается в том, что идущие от лампы провода делятся на две секции. От каждой группы ламп по одному витку подключается к нулевому проводу. Два других витка подсоединяются к двум оставшимся проводам.


Подключение люстры к двухклавишному выключателю позволяет создавать ступенчатое регулирование света в комнате. Однако для того чтобы правильно подключить люстру на пять лампочек необходимо строго следовать приведенной выше схеме. Если опыта подключения таких люстр нет, то лучше обратиться к специалистам, которые знают, как подключить люстру с 5 лампами или приобрести более простую люстру на распродаже люстр в Санкт-Петербурге.

Подключение люстры с 3 лампами

При правильном подключении люстры с тремя лампами к двухклавишному выключателю одна клавиша включает одну лампочку, а вторая – оставшиеся две. Как правильно подключить люстру с тремя лампами к двухклавишному выключателю расскажет схема такого подключения.

В современных квартирах в проводке используется трехжильный кабель. Поэтому на месте установки люстры из потолка будут свисать три провода. Один из этих проводов имеет нулевую фазу, два других имеют положительную и отрицательную фазы. Как определить, какой провод, какую имеет фазу, рассказано выше. Таким образом подключается люстра LUSSOLE LSQ-1103-03.

В современных люстрах производитель уже подсоединил необходимые провода к лампам. Но прежде чем купить люстру в магазине, следует проверить наличие проводов и их целостность.  В этом нет ничего сложного. Теперь остается только подключить люстру к проводке квартиры.  Главное определить нулевую фазу в проводах и соединить их. Дальше остается подсоединить провода с фазами и установить люстру. Каждый провод идет на одну клавишу выключателя, поэтому при установке одна клавиша должна включать одну лампочку, а другая включает две оставшиеся лампы.

Как подсоединить люстру своими руками без помощи электрика

Любой потенциальный домовладелец, выполняя частичный либо полный ремонт в помещении в дальнейшем столкнется с процессом установки люстры. Поэтому, если он увидит на потолке несколько проводов, то задастся вопросом о том, как подсоединить люстру. Поэтому перейдем к последовательному и детальному рассмотрению особенностей монтажа люстры во внутреннем помещении домовладения. А также какие провода оттуда выходят и какой из них за что отвечает. Однако, перед рассмотрением этих особенностей стоит разобраться в определенных обозначениях, которые используются при подключении различных люстр, а также рассмотрим понятие, связанное с заземляющим проводом.

Условные обозначения.

Итак, контакты, которые используются для подключения электрической проводки на люстре имеют соответствующие обозначения в виде «L», что обозначает конкретную фазу; «N», что является обозначением нулевого провода; «РЕ», что является обозначение заземляющего провода с зелено-желтым оттенком. Однако, если люстра была произведена довольно давно, то таких обозначений может и не значиться. Поэтому с этим стоит разбираться в самостоятельном режиме.

Теперь рассмотрим, что представляет из себя заземляющий провод, который монтируется в нынешних люстрах. Его обозначение связано с символами «РЕ». В случае проведения электрической проводки в домовладении с заземляющим проводом, то его стоит подсоединить к той клемме, где присоединяется заземляющий провод люстры. Если проводка выполнена без использования данного провода, что характерно для старых квартир, то данный провод не присоединяется. Это никоим образом не сказывается на работоспособности люстры. Теперь перейдем к рассмотрению вариантов подключения.

Как подсоединить люстру.

Сперва перейдем к рассмотрению стандартного варианта установки люстры, где из люстры выходят несколько проводов, а после этого стоит перейти к рассмотрению более сложных вариантов в виде двух проводов из люстры и двух проводов из потолка. Здесь рассматривается вариант подключения однорожковой люстры, где одна лампочка и одноклавишный выключатель. Для этого потребуется несколько проводов, которые выходят из потолка, подсоединить к двум проводам, которые исходят из люстры путем скручивания или с использованием клемм и клеммной колодки.

Согласно установленных правил безопасности фазный провод подсоединяется к патрону (центральному контакту), а размыкается он с помощью выключателя. Многие специалисты советуют использовать данное правило, ведь в реальных условиях никто об этом не думает, а выключатель и люстра подключаются не думая.

Если в помещении исходит более 3-х проводов из люстры и 2 проводов из потолка, то в люстре должно быть более двух лампочек и использоваться одноклавишный выключатель. В этом случае используется несколько вариантов подключения, когда:

  1. выключатель в активном положении, а лампочки горят одновременно;
  2. каждая лампочка включается отдельным многоклавишным выключателем;
  3. группы лампочек включаются каждой клавишей многоклавишного выключателя.

В случае, если с потолка идет 2 провода, то люстру подключают, как и в первом случае, а лампочки горят одновременно. В таком случае проблем с подключением не будет. Теперь перейдем к рассмотрению варианта, когда провода в люстре соединяются для включения каждой отдельной лампочки. Для решения данной задачи сперва стоит параллельно соединить все пары патронных проводов. После этого стоит перейти к отвинчиванию 1 и 3 клемм, изъять провод, идущий от левого патрона 1 клеммы и вставить в 3 клемму с правым проводом (от правого патрона).

В случае, когда из люстры исходит два провода и три провода из потолка. При такой вариации проводов устанавливается двухклавишный выключатель. Вначале стоит уделить внимание проводам, которые исходят из потолка, а затем стоит поискать общий провод. Для решения данной задачи может потребоваться индикатор фазы в виде отвертки с неоновой лампой внутри, что дает возможность отличить фазовый провод от иных (нулевой, заземляющий). После этого стоит по переключать клавиши в различные положения, и коснуться каждого провода поочередно с помощью щупа индикатора.

[reclam]

К общему будет принадлежать тот провод, которые отличается от иных или на нем появится свечение. Но если использование индикатора не подразумевается, то не стоит переживать. Для решения данной задачи стоит подсоединить к люстре два потолочных провода и поставить выключатель в активный режим, но обе клавиши. Если при этом включится свет, то все соединения сделаны правильно. А если возникло желание разобраться в ситуации более детально, то подключение двоих проводов стоит сделать таким способом, чтобы при включении обеих клавиш в активный режим свет не загорался. Так, можно найти провода, которые отходят от включателя. После этого стоит зажать общий провод в клемме, а другой, отходящий из потолка с двумя проводами люстры.

                В случае, если из люстры отходит 3 и более проводов и 3 провода из потолка. В этом случае используется многорожковая люстра, а выключатель используется двухклавишного типа.

В данном случае установка люстры аналогична предыдущему варианту. Вначале определяется общий провод из трех, которые выходят из потолка. Однако, выполнить такие действия можно благодаря индикатору или способом перебора, когда общим будет тот провод, во время отсоединения которого, лампочки не загораются. Затем к нему необходимо подсоединить по одному проводу из пар, которые исходят из каждого патрона люстры. Остальные два провода подсоединяются к свободным проводникам из пар, исходящих от патронов люстры.

Для того, чтобы было ясно, как осуществить подключение люстры, перейдем к рассмотрению схемы ее подключения. В первом случае 2 провода из люстры, 2 из потолка. Во втором случае 2 провода из люстры, 3 из потолка. В третьем случае подключение проходит аналогичным способом, но включение будет проходит лишь одной из клавиш. В четвертом случае 3 провода из люстры, 3 из потолка. В пятом случае 3 провода из люстры, 2 из потолка, где используется одноклавишный выключатель.

Иными словами, со способами подключения выключателей к люстре разобрались. А теперь перейдем к рассмотрению некоторых рекомендаций относительно энергетического потребления люстры. Если потенциальный светильник потребляет значительную численность электрической энергии, то стоит задуматься о замене простых лам накаливания на более современные аналоги источников света в виде люминесцентных или светодиодных лампочек, которые имеют компактный вид. Вместе с этим, они потребляют гораздо меньше электрической энергии, нежели в случае использования ламп накаливания.

Как повесить светильник, когда провода светильника не имеют цветовой кодировки


Может быть два провода без цветовой кодировки по трем причинам. Во-первых, это происходит из страны, в которой не соблюдаются такие же электрические методы, как в США. Во-вторых, это антиквариат. 3 мая лампа была преобразована в фиксированный светильник. Во всех случаях вы должны определить, какие провода являются горячими и нейтральными, чтобы прокладывать безопасную трассу. Вы можете найти некоторые подсказки. на проводах, но если нет, вы можете сделать простой тест.Проверьте провода: если они сделаны из непрозрачного пластика, вы почувствуете, что один из них имеет текстуру, когда один из них гладкий, а текстурная сторона нейтральна. На одном из проводов может быть полоса. провод нейтральный. Если пластик прозрачный, провод на нейтральной стороне серебряный, а провод на горячей стороне - медный. После определения полярности подключите горячий провод к черному проводу цепи, а нейтральный провод к белому Отключите питание цепи, отключив соответствующий автоматический выключатель в бытовой сервисной панели (коробка выключателя.Подтвердите отключение питания с помощью проводов, не предназначенных для тестирования. Контактный тестер напряжения. Если маркировка отсутствует, временно подключите прибор, не устанавливая его, для проверки под напряжением, чтобы определить полярность провода. Используйте гайку для подключения одного из фиксированных проводов к разъему. черные (горячие) провода цепи, а другой - к белому (нейтральному) проводу цепи. Прикоснитесь одним щупом вольтметра к верхней части гильзы патрона лампы (вместо небольшой металлической метки внутри патрона), а другой щуп к цепи провод заземления и попросите помощника включить питание на сервисной панели.Если измеритель показывает положительное напряжение, провод меняет направление на противоположное. Розетка должна оставаться нейтральной при включенном питании, а счетчик должен показывать «0». Примечание: в этом тесте не прикасайтесь к корпусу какой-либо частью розетки, потому что там существует риск поражения электрическим током. Снова выключите питание и проверьте его с помощью тестера цепей, чтобы убедиться, что питание отключено. Подключите прибор в соответствии с результатами испытаний, подключите нейтральный провод крепления к белому (нейтральному) проводу цепи, и подключите провод горячего зажима к черному (горячему) проводу цепи.Закрепите каждую пару проводов гайкой. Подсоедините провод заземления схемы к контакту заземления в приспособлении. Если нет, просверлите отверстия 3/16 дюйма в основании и винты в винтах заземления можно приобрести в любом хозяйственном магазине. провод заземления к винту заземления. Привинтите адаптер или перекладину к электрической коробке. Если вы этого не сделаете, вы можете использовать универсальную перекладину, предоставленную в хозяйственном магазине. Привинтите приспособление к балке с помощью крепежных винтов 3/16 дюйма. Плоскогубцы Бесконтактный тестер напряженияВольтметр или мультиметрПроволочные гайкиСверло3 / месяц-Дюймовый шуруп / 16-Если вы скручиваете проволоку, гладильная арматура дюймовой машины по-прежнему работает, но втулка розетки будет горячей, и любой, кто прикоснется к ней при замене лампы, получит удар.При правильном подключении муфта розетки находится в нейтральном положении, и горячий только небольшой металлический лист в нижней части розетки. .Вы можете ошибиться, если попытаетесь подключить провод самостоятельно Подключите заземляющий провод, который может вызвать пожар.

Эта статья поставляется китайским профессиональным производителем освещения, фабрикой по производству светильников EME, знакомой с хрустальными люстрами OEM и ODM.С 2004 года компания EME lighting обслуживает клиентов как внутри, так и снаружи. Мастерская EME занимает площадь 66 000 квадратных метров, оснащена высокотехнологичным оборудованием для обработки света и управляется профессиональными инженерами по освещению с более чем 25-летним опытом работы в области освещения. Круг ее клиентов пересекается с юга на север, с запада на восток, создавая глобальную сеть клиентов. Широко распространено освещение EME.

Осветительная продукция, поставляемая на заводе по производству осветительных приборов EME:

1.Люстры

2. Подвесные светильники

3. Настольные светильники

4. Настенные бра

5. Потолочные светильники

6. Торшеры

7. Архитектурное освещение

8. Универсальная служба индивидуального освещения

Добро пожаловать Свяжитесь с нами по поводу осветительной продукции, если лампы EME вызывают у вас интерес.

This ar

Как определить положительные и отрицательные провода для люстры

Как определить положительные и отрицательные провода для люстры

Люстры могут добавить элегантный класс или своего рода причудливое изящество в любую комнату, но установка люстры выполняется не всегда экспертами.Если вам нужно отремонтировать или заменить люстру или установить новую, знание того, какие провода находятся под напряжением и с какими безопасно работать, - это первый шаг к безопасному завершению вашего проекта.

Факты о проводке люстры

Электричество в подвесной люстре работает так же, как и в нескольких светильниках, подключенных параллельно друг другу, например, в некоторых видах трекового освещения. В отличие от фонарей с питанием от постоянного тока, стандартная электрическая люстра не имеет положительного и отрицательного проводов; вместо этого у него есть горячий провод и нейтральный провод.Горячий провод в электрической цепи переменного тока является проводом под напряжением, тогда как нейтральный провод действует как обратный путь, который по своей природе аналогичен отрицательному проводу в обычной цепи постоянного тока.

Хотя освещение в люстре может работать так же хорошо, если электрические провода перевернуты, рекомендуется согласовать обозначения проводов на люстре, чтобы они соответствовали горячему проводу с горячим проводом, а нейтральный провод - к нейтральному проводу. Таким образом, если позже возникнут проблемы, вы сможете их быстро и безопасно исправить.Чтобы правильно подключить эти провода, вам нужно знать, что нужно искать, чтобы отличить горячий провод от нейтрального.

Отключите и откройте люстру

Выключите прерыватель или извлеките предохранитель, который ведет к электрическому блоку люстры. Независимо от того, насколько вам комфортно с электричеством, всегда лучше перестраховаться. Выверните винты из крышки распределительной коробки с помощью отвертки. Снимите крышку распределительной коробки и отложите ее в сторону. Ослабьте и снимите винты, удерживающие перекладину на месте.Поместите винты в другую небольшую чашу из первого набора и снимите перекладину с электрической коробки.

Освободите проводку люстры

Осторожно вытяните провода из электрической коробки и проверьте их цвет. Переключаемый горячий провод будет красным, нейтральные провода - белым, а любые «постоянно включенные» горячие провода будут черными. Заземляющие провода будут либо зеленого цвета, либо вообще без изоляции.

Проверьте провода на люстре. Многие люстры имеют черный провод под напряжением и белый нейтральный провод.Однако люстра с ламповым шнуром будет иметь один из следующих идентификаторов нейтрального провода: серебряные проводники, маркировка на изоляционной оболочке, квадратные углы или ребра и углубления на изоляции. Немаркированный провод на этой люстре - это горячий провод.

Шнуры и провода для люстр - ChandelierSupply.com

Красивый осветительный прибор, который был разработан с вниманием к каждой мыслимой детали, может сделать гораздо больше, чем просто обеспечить светом комнату.Правильные осветительные приборы могут изменить форму комнаты от простой к красивой или с простой на изысканную, как это могут сделать некоторые другие элементы домашнего декора. Важной частью любого светильника, будь то люстра или другой стиль, является то, что он функциональный, но при этом безопасный. Любой осветительный прибор необходимо регулярно проверять на предмет повреждений электрического шнура. Изношенный шнур люстры может привести к поражению электрическим током и возгоранию. Любой изношенный или оголившийся электрический шнур следует незамедлительно заменить из соображений безопасности.Мы предлагаем широкий выбор шнуров и проводов для люстр, чтобы ваши любимые осветительные приборы не представляли опасности для вашего дома или бизнеса.

В нашем ассортименте шнуров и проводов для люстр имеется множество цветов, от старинных коричневых и золотых до белых и прозрачных, поэтому вы всегда сможете подобрать шнур для люстры, идеально подходящий к общему виду и стилю вашей индивидуальной люстры. Все наши качественные шнуры и провода для люстр обрезаны на заказ, поэтому вы можете выбрать идеальное количество шнура, необходимое для превращения вашего шнура из опасной зоны в незаметную часть, которая поддерживает красоту вашей люстры.Мы также предлагаем множество вариантов заземляющей проводки, от голой меди и плакированной меди до провода с пластиковым покрытием, чтобы сделать замену шнура люстры еще более простой в выполнении. Все наши продукты создаются с учетом качества. Мы знаем, что вам нужны лучшие детали люстр по самым доступным ценам.

В Chandelier Supply мы всегда стремимся предоставить вам лучшее по качеству, функциональности и внешнему виду для восстановления или модернизации вашей люстры. На протяжении более шести десятилетий мы поставляем клиентам лучший выбор деталей и аксессуаров для люстр, и мы гордимся не только тем, что мы делаем, но и тем, как мы это делаем.Наша приверженность клиентам не имеет себе равных, и мы будем рады помочь вам найти идеальную деталь для вашего проекта восстановления или модернизации люстры уже сегодня.

цветов электрических проводов и их значение, решено!

Фото: istockphoto.com

В: Я заменяю нагревательный элемент в своем электрическом водонагревателе. Провода, идущие к элементу, черно-белые, но белый провод обернут красной лентой. Я запутался - я думал, что белый всегда считался «нейтральным» проводом.Что означают эти цвета электрических проводов и что обозначает красная лента?

A: Вы правы, белая оболочка обозначает нулевой провод , как правило, обозначает нейтральный провод, но не всегда так просто расшифровать. В этом случае ваш водонагреватель, вероятно, подключен с помощью двухжильного гибкого кабеля с броней «BX» или «MC» - это заводской кабель с металлической оболочкой, защищающей черный, белый и неизолированный медный провод. Горячий провод или «токоведущий» провод в черной оболочке обычно передает питание к лампе или розетке на 110 В, в то время как нейтральный провод будет уносить энергию, а неизолированный медный провод заземления может проводить любую избыточную энергию, которая в противном случае могла бы быть опасность поражения электрическим током или возгорания.

Однако, если размеры соответствуют нагрузке, двухпроводные армированные кабели также могут использоваться для подачи питания на 220-вольтовые приборы, такие как водонагреватель или скважинный насос, что здесь усложняется. Поскольку этим приборам не требуется нейтраль, а используются два токоведущих проводника и заземляющий провод, электрик может использовать белый цвет для передачи вторичной фазы (также называемой «вторичной ветвью») 220-напряжения. Это разрешено кодексом при условии, что провод помечен красной или оранжевой лентой или краской, чтобы предупредить будущих обслуживающего персонала, электриков или знающих домашних мастеров о том, что провод не нейтральный, а провод с током.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

В новых домах вы найдете больше примеров типов электрических проводов, которые, казалось бы, игнорируют традиционное значение цвета электрических проводов. Это не ошибка: в новых конструкциях часто используются готовые кабели, и, хотя они более удобны, они имеют меньшее количество вариантов цвета проводов. Как видно на примере электрического водонагревателя, электрикам часто приходится перенаправлять белый провод, чтобы он действовал как токопроводящие, и им следует соответствующим образом кодировать цветом в зависимости от нового обозначения.

До того, как готовые кабели стали нормой, электрики прокладывали пустые трубки между главной панелью и настенными и потолочными коробками и заполняли трубки проводами разных цветов, таких как синий, красный, оранжевый, желтый, коричневый, и фиолетовый - установка все еще встречается в старых домах сегодня.

Что обозначают цвета отдельных электрических проводов

Фото: istockphoto.com

Зеленый, зеленый с желтой полосой и оголенные медные провода можно использовать только для заземления.

Заземляющий провод никогда не может использоваться в качестве нейтрали, даже если он подключается к той же шине на главной панели - это серьезное нарушение техники безопасности, которое может вызвать поражение электрическим током, серьезную травму или смерть. Тем не менее, во многих старых домах нет нейтральных проводов, и некоторые неопытные мастера-самоделки подключат белый нейтральный провод от нового переключателя к заземляющему проводу. Не делайте этой ошибки . Если вы видите заземляющий провод, подключенный к токоведущему винту или клемме на выключателе или розетке, или к белому, черному или любому другому цветному проводу, немедленно остановите и вызовите электрика, чтобы он разобрался.

Белый и серый провода обычно используются в качестве нейтральных проводов.

Национальный электротехнический кодекс 2011 года требует наличия нейтрали в каждой распределительной коробке для установки новых устройств, таких как датчики движения, датчики присутствия, переключатели домашней автоматизации и диммеры. Если в вашей распределительной коробке нет нейтрального провода, найдите устройство, которое не требует нейтрали, или попросите профессионального электрика отремонтировать электрическую проводку.

Белые и серые провода можно использовать в качестве токоведущих, если они промаркированы с обоих концов лентой или краской.

Новый цвет должен соответствовать общепринятым отраслевым методикам, описанным здесь, но не забудьте включить уведомление на главной электрической панели или дополнительной панели с указанием значения маркировки.

Черные провода используются для подачи питания в цепь.

Всегда считайте, что черные провода находятся под напряжением.

Красные или оранжевые провода часто используются для обеспечения напряжения вторичной фазы в 220-вольтовой системе.

Всегда предполагайте, что красный или оранжевый провод (в дополнение к черному проводу, который обеспечивает напряжение первичной фазы) находится под напряжением.Вы найдете черные, красные или оранжевые провода, подключенные к 220-вольтным приборам, таким как электрические водонагреватели, колодезные насосы и старые электрические плиты. Тем не менее, те же самые 220-вольтовые приборы могут быть подключены с помощью черно-белого провода, где белый провод был отмечен черной или красной лентой как на приборе, так и на главной панели, чтобы указать, что он был переназначен как токоведущий провод. В этой схеме подключения предполагается, что черный и перемаркированный белый провода находятся под напряжением.

Красный или оранжевый также можно использовать в качестве второго «переключаемого» провода питания в 120-вольтовом приложении.

При установке потолочного вентилятора вы часто обнаружите, что черный провод, идущий от настенного переключателя, обеспечивает коммутируемое питание двигателю вентилятора. Если у вашего нового потолочного вентилятора есть лампа, красный провод от второго переключателя в той же настенной коробке может обеспечить коммутируемое питание для освещения вентилятора. Предположим, что красный и черный провода находятся под напряжением.

Красный также может использоваться в качестве «сигнального» или «пускового» провода в трехпроводных взаимосвязанных устройствах для обнаружения дыма.

Триггерный провод используется для активации всех взаимосвязанных дымовых извещателей, как только один извещатель обнаруживает дым или пожар.В этой схеме подключения детекторы дыма получают питание и нейтраль от черного и белого проводов, а красный провод соединяет каждый проводной детектор. Для каждой марки и серии моделей детекторов используются разные методы сигнализации и напряжения, поэтому при подключении обращайтесь к руководству. Всегда предполагайте, что красный провод в этих приложениях находится под напряжением.

Синие, желтые, фиолетовые и коричневые провода часто выступают в качестве «проводников» для передачи энергии между переключателями в приложениях с трех- и четырехпозиционными переключателями.

Другими словами, синий, желтый, фиолетовый и коричневый провода вступают в игру, когда у вас есть несколько мест настенного переключателя - два в трехпозиционном переключателе или три в четырехпозиционном переключателе, которые управляют одним и тем же набором источников света .Поскольку они проводят ток между каждым из переключателей, вы всегда должны предполагать, что эти цветные провода находятся под напряжением. В качестве альтернативы, провода этих цветов могут также использоваться для передачи энергии в 220-вольтовых приложениях; здесь тоже всегда следует предполагать, что они живы.

Советы по безопасности при работе со всеми типами электрических проводов

Соблюдайте осторожность при наблюдении за проводами любого цвета и взаимодействии с ними. Национальный электротехнический кодекс содержит строгие правила окраски проводов для заземляющих и нейтральных проводов, но он менее строг, когда речь идет о других цветах.Мы перечислили типичные варианты использования цветов проводов на основе общепринятой отраслевой практики, но не следует полагать, что электромонтаж в вашем доме был выполнен правильно профессиональным электриком. Чтобы защитить себя:

  • Вы, , должны отключить питание цепи (или всего дома) и предположить, что все провода находятся под напряжением, даже если это руководство говорит, что это не так.
  • Всегда используйте свой электрический тестер, чтобы убедиться, что питание действительно отключено на каждом проводе, прежде чем отсоединять какие-либо провода.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Цветовая кодировка электрических проводов и клеммных винтов

Электрические провода и винтовые клеммы имеют цветовую маркировку, чтобы помочь вам сопоставить каждый провод с правильной клеммой. Но это не значит, что цветовое кодирование всегда является надежным ориентиром. Например, иногда вместо черных проводов используются белые провода, а некоторые устройства, такие как розетки и лампы, могут иметь обратный провод и работать (даже если это создает потенциальную опасность поражения электрическим током).Понимание основ электрических цепей и цветовой кодировки поможет вам оценить существующую проводку и избежать некоторых типичных ошибок при установке новых.

Базовая цветовая кодировка проводов

Простая стандартная электрическая цепь имеет черный или красный «горячий» провод, по которому питание передается от источника питания к устройству (например, выключателю, приспособлению, розетке, прибору), белый нейтральный провод, по которому мощность возвращается к источнику питания, и зеленый или неизолированный медный провод заземления, который соединяет устройство с системой заземления дома.

Черный или раскаленный провод обычно подключается к винтовой клемме латунного цвета или черному проводу электрических устройств. Белый нейтральный провод обычно подключается к клемме серебристого цвета или к выводу белого провода. Зеленый или оголенный провод заземления почти всегда подключается к заземляющему винту на устройстве, распределительной коробке или корпусе устройства или к зеленому проводу.

Конечно, всегда есть исключения из правил, и есть много законных и не очень легитимных способов подключения устройств, которые не следуют базовой цветовой кодировке, поэтому никогда не делайте предположений, основанных только на цветовом кодировании.

Клеммы однополюсного переключателя

Однополюсные переключатели имеют только две клеммы и винт заземления. Клеммы подключаются только к горячим проводам в цепи и являются взаимозаменяемыми, поэтому клеммы одного цвета. Эти переключатели обычно не подключаются к нейтрали, поэтому клемма для нейтрального провода отсутствует.

Ель

Клеммы трехпозиционного переключателя

Цветовое кодирование трехпозиционных переключателей очень важно. Эти переключатели имеют две клеммы светлого цвета и одну клемму темного цвета, а также винт заземления.Светлые терминалы - это терминалы Traveller , они взаимозаменяемы. Клемма темного цвета - это общая клемма , которая передает питание от источника к осветительной арматуре. Как и в случае однополюсных переключателей, нейтральные провода не подключаются к трехпозиционным переключателям. При замене трехпозиционного переключателя провод, подключенный к общей клемме на старом переключателе, должен быть подключен к общей клемме на новом переключателе.

Выходные клеммы

Розетки или розетки обычно имеют две винтовые клеммы цвета латуни и две клеммы серебристого цвета.Латунные клеммы предназначены для горячих проводов, а серебряные клеммы - для нейтральных проводов. Если в распределительной коробке есть только один провод под напряжением и один нейтральный провод, провод под напряжением можно подключать к любой латунной клемме; нейтраль может подключаться к любому серебряному выводу. Каждая клеммная пара электрически соединена металлической соединительной лапкой. Вы можете удалить эту вкладку для специальной конфигурации проводки, называемой разделенной проводкой.

Белый провод с маркировкой «горячий»

Иногда белый провод используется как провод под напряжением, а не нейтраль, в ножке переключателя или петле переключателя между переключателем и осветительной арматурой.В одном из распространенных сценариев переключатель добавляется к устройству, которое подключено без настенного переключателя (как может быть в случае с устройством с вытяжной цепью). Электропитание подается на осветительную арматуру, поэтому там уже есть горячий, нейтральный и заземляющий провод. Новый кабель с черным, белым и заземляющим проводом проходит от монтажной коробки к только что установленному переключателю.

Черный провод от нового кабеля подключается к черному проводу под напряжением в монтажной коробке и к одной из клемм на однополюсном переключателе.Белый провод от нового кабеля подключается к клемме горячего провода прибора или проводу горячего провода и к другой винтовой клемме на переключателе; он служит вторым горячим проводом в контуре переключателя. Чтобы четко указать, что новый белый провод используется в качестве горячего провода, его следует обернуть лентой из черной или красной изоленты возле обоих концов провода. Это означает, что белый провод «закодирован для горячего».

Провод заземления в новом кабеле подключается к переключателю и приспособлению. Если блок выключателя или приспособления металлический, заземление также подключается к кабелю, прикрепленному к каждой коробке (металлические коробки должны быть заземлены).

Проводка шнура лампы

У большинства шнуров ламп есть только два провода - провод под напряжением и нейтральный провод. Если вы внимательно посмотрите на шнур, одна половина имеет небольшие выступы на изоляции шнура, а другая половина гладкая. Рифленая половина - нейтральный провод. Есть правильный и неправильный способ подключения этих двух проводов, даже если лампа будет гореть в любом случае.

Горячий провод (гладкая изоляция) должен подключаться к клемме цвета латуни на розетке; он подключен к небольшому металлическому язычку внутри розетки, который подает питание на лампочку.Нейтральный провод (жесткая изоляция) должен подключаться к клемме серебристого цвета, которая присоединяется к металлической втулке с резьбой патрона лампы, куда она вкручивается.

Предупреждение

Если вы перевернете проводку и подключите горячий провод к клемме нейтрали, вы включите металлическую втулку. Если кто-то откручивает лампочку и одновременно касается ее основания и гильзы, его тело станет частью цепи, и он может получить удар током.

коричневый провод, синий провод и провод с зеленой полосой - что это? Что черное и горячее, а какое белое?

Коричневый провод, синий провод и провод с зеленой полосой - что это? Что черное и горячее, а какое белое?

Вот вопрос, который мы получаем; Коричневый провод, синий провод и провод с зеленой полосой - что это? Что черное и горячее, а какое белое?

Если вы читаете это, скорее всего, вы недавно приобрели светильник, например светодиодный Освещение стоянок или складов пытаются установить в США.(обычно это барахло, но мы еще вернемся к этому). Свет просто использует международные стандарты проводки. Как будто метров и футов или литров и галлонов было недостаточно, теперь у нас есть различия в проводке. Коричневые, синие и зеленые полосы на самом деле более распространены во всем мире, чем наши черные, белые и зеленые.

В большинстве коммерческих светильников, таких как настенные светодиодные светильники и светодиодные светильники для высоких пролетов, используются стандартные коды цветов США: черный, белый и зеленый. Даже в наших жилых светильниках используются черный, белый и зеленый цвета.

Если вы купили дешевый светильник с международными цветами и без сертификата безопасности, высока вероятность, что он не прослужит долго. Также имейте в виду, что у вас не будет страховки и вы несете ответственность за любой причиненный ею ущерб. Наши фонари соответствуют стандартам безопасности UL, и у нас есть полная страховка ответственности. Каждый год мы проходим аудит, чтобы убедиться, что мы покупаем и продаем только безопасные и надежные фонари.

Если у вас есть прибор, соответствующий международным стандартам, хорошая новость заключается в том, что согласование очень просто.Коричневый - это ваш горячий провод, поэтому вы хотите подключите это к черному проводу вашего здания. Синий цвет отрицательный или обратный, поэтому он перейдет в белый цвет. Зеленый с желтой полосой - земля и пойдет к зданию зеленый.

От коричневого к черному

От синего к белому

От зеленого к зеленому с желтой полосой

Если у вас напряжение 220 В или больше, вы, вероятно, иметь несколько горячих проводов, подключенных к коричневому и синему проводу прибора.Помните, что вам нужно только бежать выше напряжение, если нужно. Самые новые светодиодные фонари не требуют такой большой мощности, и 110В вполне подойдет. Единственный настоящая причина больше в очень длинных пробегах, таких как отправка проводки на 200+ футов для освещения спортивных площадок или там, где в здании уже есть провода на 480 В переменного тока, и вы должны их сохранить.

Визуальную версию руководства по электромонтажу см. На прилагаемом изображении. Не забывайте всегда отключать питание выключателя, а не только выключателя. Всегда закрепляйте соединения подходящими гайками для проводов или другими соединителями.Безопасность прежде всего.

Уход за люстрами: как легко перешить люстры

Мерцает ли ваша люстра? Неужели в последнее время он стал светить тусклее, чем раньше? Возможно, вы слишком быстро перезаряжаете лампочки? Замена мерцающей или неисправной люстры - лучший способ гарантировать, что лампочки будут ярко светить вместе еще долго.

Ремонт старых люстр может показаться сложной задачей, особенно если у вас нет опыта самостоятельной работы или электромонтажных работ.Поэтому мы составили полезное руководство, в котором объясняется, как подключить ваши старые люстры, чтобы при включении не было мерцания или тусклого света лампочек.

Даже если у вас небольшой опыт работы в домашних условиях или вы никогда раньше не подключали светильник, перемонтировать люстру - простая задача, которую можно быстро выполнить, выполнив несколько простых шагов.

Кроме того, мы недавно составили список умных советов по экономии места от более чем десятков профессиональных дизайнеров. Мы разработали почти 35 хитрых способов освободить пространство и создать дополнительное хранилище в любых жилых помещениях! Щелкните здесь, чтобы увидеть состав сейчас.

Почему так важно ремонтировать старые люстры?

Люстры являются уникальным дополнением к любой комнате и освещают потолок уникальным зрелищем из множества лампочек, которые часто сочетаются с красиво оформленными декоративными канделябрами.

Поскольку люстры часто становятся полупостоянными светильниками в домах, они, как правило, имеют более длительный срок службы, чем другие типы светильников. Более длительный срок службы означает, что они более склонны к старению, в результате которого со временем ослабляются провода при замене ламп.

Слишком ослабленные провода в конечном итоге приводят к обрывам цепи, что приводит к увеличению количества самопроизвольно мерцающих и затемняющих лампочек.

В этом случае самое простое решение - взять некоторые расходные материалы в местном хозяйственном магазине и перемонтировать люстру, чтобы все цепи были в рабочем состоянии.

Источник: Laurel Foundry Modern FarmhouseЦветная металлическая люстра Global от Laurel Foundry Modern Farmhouse привносит в интерьер элементы деревенского модернизма. Просто убедитесь, что все правильно подключено!

Комплект для ремонта люстры - что вам понадобится для начала работы

Для начала вам понадобятся некоторые основные предметы домашнего обихода, которые можно легко приобрести в местном магазине или хозяйственном центре.К ним относятся:

  1. Тестер проводов : для определения ваших токоведущих и нейтральных проводов.
  2. Ламповый провод : незаземленный, с одинарной изоляцией двухжильный шнур для ламп.
  3. Инструмент для зачистки проводов : для зачистки провода, отделения провода лампы от оболочки.
  4. Колпачки соединителей проводов : изолирующие колпачки, надежно защищающие оголенные провода.
  5. Патроны и крышки для люстр : патрон, который удерживает лампочку и соединяет провода.
  6. Изолента : используется для изоляции и покрытия оголенных проводов.
  7. Разные инструменты : плоскогубцы, звездообразная или плоская отвертка и ножницы.

Получение вышеперечисленных предметов сделает процесс ремонта люстры максимально простым. Это наиболее важные элементы для этой задачи, поэтому, если вы оставите что-либо из этого списка, переустановка может занять больше времени, чем следовало бы.

Как перешить люстру

Соберите все свои инструменты, чтобы их было легко найти, это сэкономит время и избавит вас от необходимости искать инструменты для выполнения работы.

1. Подготовка люстры и канделябра

Начните с ослабления потолочного крепления, которое обычно напоминает закругленное основание, на котором свисают цепь и светильник.

Осторожно сдвиньте его к нижней ступице люстры, подготовив тестер проводов. Скорее всего, вы увидите три провода: заземляющий провод (медный), нейтральный / заземляющий провод (белый) и токоведущий / горячий провод (желтый или любой другой цвет).

Включите тестер проводов и поместите его на нейтральный и токоведущий провода, пометив их соответствующим образом, чтобы вы знали, какой из них какой.

Маркировка проводов вашей люстры поможет обеспечить безопасность и правильную настройку.

После маркировки выключите основное питание люстры. Отвинтите основание люстры от потолка, отсоедините заземляющий, нейтральный и токоведущий провода и положите его на старое полотенце на столе.

2. Повторное подключение проводов лампы и патронов для ламп

Удалите все орнаменты и крышки гнезда с каждого кронштейна, открывая гнездо люстры внизу. Открутите маленький винт, которым медный провод под напряжением соединяется с розеткой.

Протяните этот токоведущий провод через кронштейн люстры, потянув за него из главной втулки.

Отмерьте новый кусок провода, чтобы заменить этот, добавив примерно 1 дюйм с каждой стороны для учета зачистки проводов. Пропустите эту новую проволоку через ручки, зачистите и скрутите концы и снова подсоедините конец к винту патрона люстры.

Сделайте это для всех плеч люстры, не забудьте сгруппировать концы в ступице люстры в группы нейтрального и токоведущего (горячего) провода.Позже все они будут переплетены.

3. Уборка проводов

После того, как все рычаги были подключены заново, а концы проводов зачищены и скручены, нам нужно сгруппировать все наши нейтральные и токоведущие провода.

В центре люстры скрутите вместе все провода, которые будут использоваться в качестве горячих проводов - в нашем примере это будут все медные провода. Остальные провода - обычно серебряные - тоже нужно сгруппировать.

Затем отрежьте новый кусок основного провода, который будет соединять светильник на потолке со ступицей люстры.Зачистите концы возле ступицы и поместите ее в соответствующие группы, поместив их в колпачки разъемов проводов и заклеив их изолентой.

Объединение проводов в главной ступице люстры и замена старых колпачков соединителей проводов

К настоящему времени у вас есть перемонтированные провода, проводящие через ступицу, разделенные на группы нейтральных и находящихся под напряжением. У вас также должен быть новый основной провод, идущий от верхней части люстры, который разделяется на нейтральный и токоведущий провода.

Эти основные нейтральные провода и провода под напряжением должны быть скручены в каждую группу и защищены колпачком разъема и изолентой.

4. Подключение основных проводов под напряжением, нейтрали и заземления

После того, как группы будут аккуратно собраны, натяните все провода, натянутые от ступицы люстры, чтобы они аккуратно вошли в ступицу. Затем протяните основной провод вверх по цепочке к основанию люстры и прикрутите люстру к потолочному креплению.

Будьте осторожны при подсоединении соответствующих проводов при повторном подключении к потолочному светильнику.

После затяжки подключите заземляющий провод (медный), основной нейтральный провод и основной провод под напряжением к их соответствующим группам на основном устройстве.

Обязательно закройте их крышками разъемов и изолентой для дополнительной безопасности, как и провода на главной ступице люстры.

5. Завершение

Наконец, потяните декоративную крышку вверх до конца цепи и прикрепите к потолочному креплению. Убедитесь, что ступица люстры закрыта и все в порядке.

Сделайте так, чтобы патрон люстры закрыть крышками для патронов и ввинтить необходимые лампочки. К настоящему времени ваша люстра должна свисать с потолка с новыми проводами и лампами и готова к работе.

Если у вас возникли трудности, обязательно посмотрите это видео, в котором рассказывается, как прикрепить люстру к потолку.

Заключение

Надеюсь, этих инструкций было достаточно, чтобы ваша старая люстра смонтирована заново и засияла ярко, и избавит вас от покупки новой. Если у вас были какие-либо проблемы с мерцанием или перегоранием лампочек, скорее всего, они будут исправлены, если вы также заменили все лампочки во время перетяжки люстры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
