что это такое, характеристики, как поменять и отремонтировать (фото, цена)

ГлавнаяРазноеКран букса что такое

Кран букса: что это такое, характеристики, как поменять и отремонтировать (фото, цена)

Обзор кранов Букса, их устройства и ремонта

Кран — не самый надежный элемент сантехники в вашем доме. Со временем они это проявляют, образовывая протечки, неприятный шум и сложность в перекрытии воды. Чаще всего кран букса требует замены для простого решения сложившейся проблемы. Сегодня мы поговорим о его разновидностях, особенностях выбора и замены.

Виды

Сейчас кран букса делится на два основных типа:

• Червячные;
• Керамические.

Они обладают своими особенностями конструкции, преимуществами и недостатками.

Поговорим о каждом отдельно.

Червячные

Для процедуры полного закрытия или открытия требуется совершить 2-4 оборота ручки крана. Устройство основано на червячном принципе работы. На выдвигаемом штоке расположена прокладка из резины. Она прижимается к седлу клапана и перекрывает воду. Такую прокладку легко заменить, изготовить самостоятельно. Их выполняют из резины разных сортов, от чего во многом зависит срок эксплуатации устройства.

К сильным сторонам можно отнести:

• Доступная стоимость прокладок;
• Возможность изготовить прокладку из подручного куска резины;
• Отсутствие необходимости сложного ремонта;
• Широкая распространенность.

Но вместе с преимуществами следует принимать во внимание недостатки, которые характерны для уже несколько устаревших типов кран буксы. Возможно, они повлекли за собой появление керамических аналогов и концентрацию потребителей вокруг них:

• Непродолжительный срок службы резиновой прокладки;
• Потребность в совершении нескольких поворотов для перекрытия и открытия воды;
• Потеря плавности хода с течением времени;
• Резонанс и неприятный шум;
• Постепенное разрушение водопроводной сети.

Керамические

Устройство крана Букса

Полный цикл открытия-закрытия требует всего пол оборота. Такая кран букса имеет главный элемент конструкции — две керамические пластины, на которых имеются одинаковые отверстия.

Одну пластину прочно фиксируют в корпусе буксы, а вторую крепят на штоке, на котором держится ручка смесителя. При повороте маховика смещается или совмещаются на пластине отверстия, тем самым открывается или перекрывается подача воды.

Заметим, что такое устройство починить не просто. Поменять только пластину не получится, поскольку требуется отыскать аналогичную. Проще сразу поменять буксу полностью.

К преимуществам, которыми обладает устройство такого типа, относят:

• Высокий срок службы;
• Потребность всего в пол обороте для закрытия и открытия крана;
• Плавный ход;
• Меньший уровень создаваемого шума.

Но есть и негативные моменты:

• Стоит несколько дороже, чем кран букса с резиновой прокладкой;
• Не очень любят взаимодействие с загрязненной водой;
• Требуют установки фильтра тонкой очистки, если в водопроводной воде присутствует песок.

Нюансы выбора

Сегодня устройства vidima и grohe зарекомендовали себя с очень хорошей стороны, пользуются заслуженным спросом среди потребителей. Но чтобы не ограничивать ваш выбор только на устройствах vidima и grohe, ознакомьтесь с основными правилами выбора.

1. На рынке кран букса представлена в широчайшем ассортименте, их разновидностей множество. Это усложняет выбор неопытным людям, которые мало разбираются в сантехнике. Иногда даже специалисту сложно подобрать нужный вариант. Потому первый совет — выкрутите свою старую буксу, прихватите ее с собой и покажите продавцу. Так он быстро найдет аналог.
2. Определитесь с типом. Нельзя сказать, что керамическая кран букса существенно дороже резиновой. Разница в цене есть, но небольшая. Зато керамическое устройство vidima и grohe намного проще и удобнее в эксплуатации, обеспечивает длительный срок службы. С другой стороны, заменить резиновую прокладку заметно легче, нежели ремонтировать керамический аналог. Потому внимательно подумайте и сделайте выбор.
3. Если меняется кран букса старого, отечественного смесителя, современные решения могут не подойти. Там используются свои особые типы.
4. Обратите внимание на маховик смесителя импортного производства. Не редко они имеют крестообразную форму. Это говорит о том, что обычная кран букса фирмы vidima и grohe не подойдет, а следует искать элемент с двойной резьбой.
5. Остальные типы маховиков имеют лишь одну резьбу, на которую монтируется смеситель. В таком случае устройства vidima и grohe наверняка окажутся кстати.

Замена

Фото схемы устройства крана

Если кран букса износилась и уже не справляется со своими обязанностями, ее необходимо заменить. Сделать это не сложно, даже не обладая особыми навыками работы с сантехническими приборами.

Следуйте инструкции шаг за шагом, и тогда все получится.

Перед тем как поменять кран буксу, обязательно перекройте подачу воды. Это первоочередное действие, которое требуется выполнить.

1. С маховика нужно снять верхний колпачок. Если он эксплуатировался длительное время, не снимался, могут возникнуть определенные сложности. Вооружитесь пассатижами, чтобы снять элемент. Под колпачком вы увидите болт. Он откручивается достаточно легко, тем самым извлекается крановый вентиль.
2. Вентиль также придется открутить с усилием, если металл начал окисляться. Сняв его, очистите болт и резьбу от скопившейся грязи, также прочистите маховик внутри.
3. Снимите фурнитуру крана, которая иногда плотно сидит. Если без инструмента не справиться, обязательно подложите под него кусочек ткани. Это позволит избежать повреждений поверхности.
4. Снимите фурнитуру. Так вы откроете себе доступ к буксе. Выкручивайте ее.
5. Демонтировав буксу, очистите резьбу смесителя. Это поможет новой буксе плотно и надежно сесть на новое место.
6. Примерьте новую буксу, убедитесь в соответствии размеров, отверстий, резьбы. На буксы vidima и grohe специалисты советуют намотать пару слоев фомки. За счет этого резьба уплотнится, элемент сможет держаться надежнее.
7. Если вы предварительно качественно зачистили устройство, установка не займет много времени и сил.
8. Сборку выполните в обратной последовательности.
9. Следите за тем, насколько сильно затягивается керамическая пластина. Перетянув, керамический диск лопнет и придется покупать новый. Используйте контргайку для плотной установки.
10. Включайте подачу воды, проверяйте результат проделанной работы. Если все функционирует, значит, вам удалось своими руками починить кран буксу.

Качественная кран букса фирмы vidima, grohe способна прослужить длительное время на благо вашего комфорта. Но даже самые надежные модели grohe со временем дают слабину, требуют замены.

Ремонт — это зачастую нецелесообразное мероприятие, если речь идет о керамических пластинах. Тут проще заменить весь элемент полностью. А с резиновыми гораздо проще. Достаточно разобрать кран, извлечь кран буксу, заменить старые прокладки на новые и продолжать пользоваться устройством. При этом отдавайте предпочтение высококачественной резине. От нее зависит степень надежности и продолжительность службы кран буксы после выполненного ремонта.

Не обязательно прибегать к помощи специалистов для выполнения простых ремонтных работ по сантехнике. Но если нет времени, возможности или желания провести такое ремонтно-восстановительное мероприятие самостоятельно, обращайтесь к проверенным мастерам.

Рекомендуем ознакомится: http://tavannaya. ru

fix-builder.ru

Кран-букса для смесителя

Водопроводные краны есть на каждой кухне и в ванной, еще иногда их можно встретить и в туалете. Для регулирования подачи и температуры воды были изобретены смесители. Так как пользуются ими довольно активно (особенно, если это большая семья с детьми), то и менять их приходится часто. Естественно, что починкой или заменой сломавшегося устройства будет заниматься мужчина, но выбирать его чаще всего приходится женщине. Поэтому знать: какие они бывают и на что обязательно надо обратить внимание, чтобы сделать правильный выбор, просто необходимо.

Одной из самых важных деталей для смесителей является такое устройство как кран-букса. Ведь именно эта часть, размещенная в корпусе отвечает за начало, напор, температуру и прекращение подачи воды в кране. Поэтому, если кран начал «подтекать», то чаще всего это связано именно с ней.

В этой статье попробуем разобраться, какая кран-букса лучше и как можно ее поменять.

Технические характеристики крана-буксы

При выборе крана-буксы следует обращать внимание на ее размер и материал, из которого сделаны прокладки, отвечающие за обеспечение герметичного прижимания к седлу клапана, чтобы перекрыть подачу воды. Если появилась необходимость замены, то покупать необходимо деталь с такими же параметрами длины и диаметра, как и у первоначальной. Поэтому старую деталь после поломки нельзя сразу выкидывать. Лучше взять ее с собой в магазин и показать продавцу.

Кран-букса с черной резиновой прокладкой (манжеткой), расположенной с одной стороны, называемая еще червячной, является более старой моделью этой детали. Благодаря своей небольшой стоимости и легкости ремонта (надо только менять прокладку), она пользуется большой популярностью. Но из-за того, что такая кран-букса имеет маленький срок эксплуатации и для перекрывания потока воды, надо делать 2-3 оборота вентилем, появилась необходимость в ее усовершенствовании.

Результатом этого процесса стало появление кран-буксы с керамическим картриджем. Такая деталь обладает более высокой устойчивостью к износу. Также большим ее достоинством является то, что кран открывается после поворота вентиля на 180°, что значительно снижает количество затрачиваемого времени и увеличивает срок эксплуатации всего смесителя.

Но у нее имеются также и недостатки:

• более высокая стоимость, по сравнению с червячной;
• ремонт достаточно сложный, поэтому рекомендуется сразу покупать новую деталь;
• чувствительна к примесям в воде, чаще всего рекомендуется сначала поставить фильтр на воду, а потом ее устанавливать.

Для того, чтобы провести замену кран-буксы в смесителе не обязательно вызывать сантехника. Можно это сделать и самостоятельно.

Как выкрутить кран-буксу?

Для этого нам понадобятся новая кран-букса, отвертки, плоскогубцы, газовый ключ или пассатижи.

1. Перекрываем воду в обоих кранах.
2. Снимаем декоративный колпачок с барашка и выкручиваем болт, который держит маховик смесителя.
3. Снимаем барашек. Если не получается сразу, то необходимо это делать, постукивая по нему плоскогубцами чередуя вверх и вниз.
4. Потом снимаем часть, которая скрывает кран-буксу.
5. Выкручиваем нужную нам деталь. Делать это надо против часовой стрелки.
6. Иногда на кране горячей воды, происходит прикипание деталей. Поэтому, если кран-букса не выкручивается, то можно сделать следующее:

• капнуть на проблемные места уксусом или сделать из пластилина вокруг бассейн и налить уксуса, чтобы разъело накипь;
• слегка постучать;
• взять более длинный ключ, чтобы приложенная сила была больше.

Меняем кран-буксу на новую и собираем смеситель в обратном порядке.

Проверяем работу. Если вода после прекращения подачи не капает, это значит, что поломка устранена.



womanadvice.ru

Кран-букса для смесителя, виды и особенности покупки

На протяжении последних двух лет, я представляю компанию, которая делает упор на продажу бытовой сантехники и комплектующих к ней. Популярным видом комплектующих к бытовой сантехнике, являются кран-буксы.

Кран-букса

Кран-букса — составная часть смесителей для умывальника, ванны, душа или биде где используются кран-букса и маховики для регулирования и смешивания воды. Кран-букса — является запирающим устройствам смесителя, она удерживает воду из водопроводной системы, при открытии маховика происходит отпирание кран буксы. вода поступает в корпус смесителя.Можно говорить о том, что кран-букса одна из основных видов комплектующей для смесителя, которая требует постоянной замены.

Кран-буксы выполняются из сантехнического сплава латуни.

Типы кран-буксы по виды материала используемого для запирания воды:

• керамическая;
• резиновая.

Кран-буксы где используется керамический запирающий механизм более долговечные чем резиновые. Резина быстро изнашивается в результате чего возникает необходимость замены прокладки резиновый кран-буксы, а в худшем случаи и самой кран-буксы.

Резьбы кран-буксы (из опыта):

• мелкая резьба — М18*1
• крупная резьба — 1\2

Мелкая резьба кран-буксы М18*1 — любимая резьба советских смесителей и различных современных копий подобных смесителей. На мой взгляд самый распространенный вид кран-буксы, может быть как керамическая, так и резиновая.

Крупная резьба кран-буксы 1\2 — смесители многих китайский и около китайских производителей имеют именно подобную кран-буксы с крупной резьбой 1\2.

По хорошему на объект нужна брать комплект из крупных и мелких резьб кран букс.

По типы установки маховика на кран буксу:

• звездочка;
• квадрат.

Звездочка, это тип соединения маховика смесителя и кран-буксы через специальные шлицы (выступы) на кран буксе, шлицы могут иметь разное количество выступов, например 24 шлица, 20 шлица и др. При заказе кран-буксы нужно знать количество шлицов. Так как для маховика под 24 шлица, нужна кран-букса под 24 шлица.

Как правило квадрат сейчас выпускается универсальном варианте: квадрат 7х7.

Подобные кран-буксы могут быть как с мелкой, так и с крупной резьбой,а также  как керамические, так и резиновые кран-буксы.

Виды кран-буксы по размерам резьбы:

3\8 — наиболее редкий вариант резьбы кран-буксы, однако он встречается и часто при заявке организации, она попадает в продажу.

Размещайте вашу заявку через мою электронную почту, буду рад вам предложить интересные вам вариации кран-буксы.

santehnika-trader.com

Кран букса керамическая: неисправности кран буксы керамической, ремонт и замена.. Меняем керамическую кран буксу самостоятельно

Ремонт или замена водопроводных кранов и составляющих его элементов для многих кажется сложным и трудоемким. Мы спешим поменять сантехнический прибор, не обращая внимания на возможности его самостоятельного ремонта. Кран букса с керамическими пластинами и его установка не исключение. Полезные советы помогут узнать о неисправностях и способах их ликвидации, собственноручной установке и профилактике незаменимого узла.

Что представляет собой кран букса с керамическими пластинами?

Основой современных бытовых сантехнических приборов является запорная арматура с возможностью регулировки и необходимой замены в процессе эксплуатации.

Работу крана буксы мы наблюдаем при ежедневном повороте вентиля смесителя, поворачивая ручку на полтора или 2 оборота. Кран буксы с керамическими пластинами представляют собой съемный картридж запорной арматуры, принцип действия которого заключается в смещении и совмещении отверстий в пластинах.

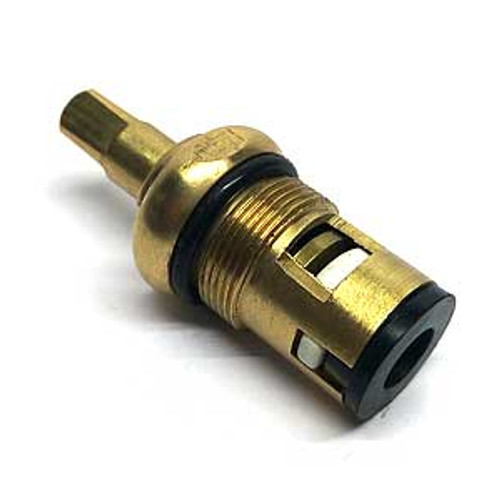

Внешне, кран букса с керамикой отличается от элемента с резиновой прокладкой. Узнать, что такое керамическая букса и как устроен узел прибора можно в процессе ремонта или замены элемента.

Полезные советы

Подскажем, что основными элементами кран буксы считают подвижную и неподвижную части:

Подвижная часть

Корпус в виде картриджа с отверстиями для излива.

Поворотный шток с оголовком «квадрат»/»шлиц».

Переходник с фиксирующей шайбой.

Верхняя пластина.

Неподвижная часть

Нижняя керамическая прокладка для кран буксы

Уплотнительная прокладка.

Судя по отзывам потребителей, основные неисправности связаны с выходом из эксплуатации силиконовой прокладки  и истиранием керамических пластин — керамический кран букса капает.

Виды неисправностей

По механическому прокручиванию штока и визуальному осмотру можно определить наличие дефекта.

Неисправностями кран буксы считают:

• истирание и деформацию силиконовой прижимной шайбы в седле
• повреждение металлических элементов поворотного штока
• износ червячной передачи.

удаляем механическое истирание пластин

Истирание рабочей поверхности керамических пластин и образование мелкоструктурных борозд это часто встречающийся дефект.

Отшлифовать поверхность можно с использованием пасты из порошка оксида алюминия, смешанного с машинным маслом или шлифпастой для авто.

Пасту наносят на кусочек толстого стекла и производят шлифовку поверхности до однородной поверхности. Способ односторонней притирки керамики позволяет беспроблемно исправить кран буксу.

определяем механические повреждения

Сложнее произвести ремонт металлических элементов червячной передачи и поворотного штока. Маховик червячной передачи кран буксы с керамическими пластинами является полоборотным.

Понять, что кран букса неисправна можно по характерным признакам: течет или прокапывает вода при закрытом вентиле, нет фиксации вентиля в крайних положениях, напор струи ослаблен, при включении напора происходят рывки и удары.

Истирание и деформацию в процессе эксплуатации крана прижимной шайбы считают несложным видом неисправности. Несложный ремонт керамической кран буксы можно произвести собственноручно.

Ремонт керамической кран буксы своими руками

Визуальный осмотр прокладки в седле узла помогает определить возможность ее замены. Поэтому кран разбирают, используя накидной ключ на 17.

Если прокладка имеет налет на поверхности, его пытаются удалить, поместив прокладку в раствор теплой воды. Затем определяют качество круглой прижимной планки на штоке, толщина которой в рабочем состоянии составляет 1 мм. Если прижимная шайба деформирована и истончена, необходимо произвести ее замену.

Как произвести несложный ремонт кран буксы, показано здесь.

Более сложным считают замену поврежденных элементов поворотного штока и износ червячной передачи.

Повреждение металлических элементов в виде сколов и трещин на поверхности пластин из керамики, повреждения резьбовой части или полного износа корпусной или штоковой частей предполагает полную замену узла.

На практике, производить ремонт отдельных частей трудоемко, поэтому предпочтение отдают полной замене, тем более, что стоимость нового крана буксы позволяет это осуществить. Чтобы поменять керамическую кран буксу, необходимо приобрести новую по типоразмерам и параметрам соответствующую неисправной.

Полезные советы

Для правильной замены узла необходимо различать штоковое окончание в виде 12 и 16 конечной звездочки. Посадочное отверстие кран буксы керамической, установка которого прямо зависит от длины и количества шлицов, обеспечивающих крепление маховика, рекомендуется по предварительным замерам.

Смесители отечественного производства имеют форму крепления под вентиль квадрат и фиксирующий винт. Для керамических кран букс используют посадочную резьбу М21х1,5 мм или М18х1 мм.

Не рекомендуется использовать для внутренней фиксации прокладки металлические пружинные элементы. Оголовок кран буксы должен идеально соответствовать форму маховика смесителя. Для узла со шлицевым оголовком необходимо приобретение аналогичного маховика.

Лучшим вариантом полной идентификации старого изношенного узла является рекомендация продавца.

Замена кран буксы в однорычажном смесителе собственноручно

Основными этапами замены узла смесителя являются:

Перекрывание воды и извлечение вентиля.

Демонтаж маховика и декоративной втулки, ослабление контргайки.

Вывинчивание кран буксы и очистка резьбы седла.

Примериваем по месту корпуса новый узел.

Проверяем работоспособность установки.

Затягивание уплотнительной гайки.

Установка на место вентильной ручки.

Подача воды и проверка на течь.

Произвести замену узла на двухвентильном смесителе поможет видео.

svouimirukami.ru

---

• Отсутствует отопление
• Мостики декоративные для сада
• Устройство биде
• Как правильно прикрутить бачок к унитазу
• Труба кирпичная
• Шов сварочный или сварной
• Укладка водяного теплого пола под ламинат
• Светодиодные платы на 220v
• Как трубы поменять
• Печь чугунная с закрытой каменкой
• Схема скважины на воду

0320200001318000020 Поставка хозяйственных товаров для нужд учреждения

Краевое государственное бюджетное учреждение Социального Обслуживания «Майский Психоневрологический Интернат»

ИНН 2533003337 КПП 253301001

 Анализ заказчика
 Все закупки заказчика

Наименование	Кол-во	Цена за ед.	Стоимость, ₽
	200 упак	124,33	24 866,00
	100 шт	26,00	2 600,00
	5 шт	100,67	503,35
	50 шт	77,67	3 883,50
	100 шт	49,67	4 967,00
	1 шт	1 871,80	1 871,80
	50 шт	1 228,00	61 400,00
	100 шт	98,67	9 867,00
	6000 шт	0,60	3 600,00
	50 шт	99,33	4 966,50
	30 шт	149,67	4 490,10
	5 шт	104,33	521,65
	100 шт	47,67	4 767,00
	10 шт	32,67	326,70
	100 шт	19,67	1 967,00
	10 упак	456,67	4 566,70
	1 шт	7 545,00	7 545,00
	300 шт	143,33	42 999,00
	100 шт	42,00	4 200,00
	300 пог м	68,00	20 400,00
	10 шт	606,33	6 063,30
	10 пог м	340,00	3 400,00
	500 шт	49,67	24 835,00
	500 шт	5,67	2 835,00
	10 шт	250,00	2 500,00
	20 шт	278,33	5 566,60
	5 шт	1 399,67	6 998,35
	1 шт	20 600,00	20 600,00
	50 шт	143,33	7 166,50
	190 шт	106,67	20 267,30
	6000 шт	0,70	4 200,00
	500 шт	6,67	3 335,00
	100 шт	131,00	13 100,00
	100 шт	42,00	4 200,00
	30 шт	206,33	6 189,90
	50 шт	154,33	7 716,50
	5 шт	315,33	1 576,65
	30 шт	277,67	8 330,10
	100 шт	25,33	2 533,00
	20 шт	176,00	3 520,00
	500 пар	19,67	9 835,00
	10 шт	282,33	2 823,30
	5 шт	106,00	530,00
	100 шт	136,00	13 600,00
	28 пог м	2 400,00	67 200,00
	250 шт	156,67	39 167,50
	132 шт	2 000,00	264 000,00
	6000 шт	0,95	5 700,00
	100 шт	102,00	10 200,00
	10 упак	106,67	1 066,70
	50 шт	42,00	2 100,00
	30 шт	394,33	11 829,90
	200 шт	59,33	11 866,00
	30 шт	194,00	5 820,00
	6 шт	731,67	4 390,02
	10 шт	355,00	3 550,00
	30 шт	58,00	1 740,00
	10 шт	996,00	9 960,00
	136 пог м	1 600,00	217 600,00
	18 пог м	2 400,00	43 200,00
	300 м	10,17	3 051,00
	50 шт	101,33	5 066,50
	10 шт	207,33	2 073,30
	20 шт	135,67	2 713,40
	20 шт	119,33	2 386,60
	30 шт	250,67	7 520,10
	50 шт	126,00	6 300,00
	40 шт	161,67	6 466,80
	300 упак	27,33	8 199,00
	50 шт	17,67	883,50
	50 шт	303,33	15 166,50
	100 шт	217,33	21 733,00
	300 шт	73,00	21 900,00
	30 шт	112,67	3 380,10
	2 шт	270,00	540,00
	2 шт	464,33	928,66
	300 шт	109,67	32 901,00
	300 шт	75,00	22 500,00
	5 шт	720,00	3 600,00
	20 шт	161,00	3 220,00
	5 шт	1 650,67	8 253,35
	10 шт	1 018,33	10 183,30
	6 упак	157,67	946,02
	1000 шт	177,00	177 000,00
	30 м	237,33	7 119,90
	10 шт	1 569,33	15 693,30
	500 шт	4,67	2 335,00
	500 шт	4,67	2 335,00
	500 шт	3,83	1 915,00
	500 шт	3,67	1 835,00
	10 шт	1 838,33	18 383,30
	20 шт	271,67	5 433,40
	8 шт	271,67	2 173,36

Преимущества

Субъектам малого предпринимательства, социально ориентированным некоммерческим организациям

Требования к участникам

1. Единые требования к участникам (в соответствии с частью 1 Статьи 31 Федерального закона № 44-ФЗ)

2. Требования к участникам закупок в соответствии с частью 1. 1 статьи 31 Федерального закона № 44-ФЗ

Ограничения и запреты

Закупка у субъектов малого предпринимательства и социально ориентированных некоммерческих организаций

Более подробная информация доступна, если войти или зарегистрироваться

Участник	Цена,  ₽	Первые части заявок	Результаты отбора
Победитель ИП Пикалов Владимир Алексеевич	░░░ ░░░░░░ 	░░░░░ 	░░░░░
░░░ ░░░░░░░░░ ░░░░░░░░░░░░░░░░	░ ░░░ ░░░░░░ 	░░░░░ 	░░░░░
░░░ ░░░ ░░░░░░░░░░░░	░ ░░░ ░░░░░░ 	░░░░░ 	░░░░░
░░░ ░░░░░░░░░	░ ░░░ ░░░░░░ 	░░░░░ 	░░░░░
№ ░░░░░	—	░░░░░ 	░░░░░
№ ░░░░░	—	░░░░░ 	░░░░░
№ ░░░░░	—	░░░░░ 	░░░░░
№ ░░░░░	—	░░░░░ 	░░░░░

Приобретение хозяйственных материалов — тендер на сумму 2 681 451,0 сомов

Провод медный 4*10	17 000,0
Провод черный алюминь 4*10	4 400,0
Провод АВВГ 2*6 черный (алюминий)	1 600,0
Провод АВВГ 2*4 черный (алюминий) с меркой	1 300,0
Провод АППВ белый 2*4	500,0
Пена монтажная	2 430,0
Силикон	1 430,0
Бур на пефоратор 14 мм (длина 600 мм)	506,0
Бур на пефоратор 28 мм (длина 600 мм)	1 446,0
Бур на пефоратор 6 мм (длина 300 мм)	190,0
Розетка двойная наружная с заземлением (VIKO)	8 350,0
Розетка VIKO VERA одинарная наружная	4 900,0
Розетка двойная наружная (керамика) Россия	2 340,0
Розеткак двойной внутренний NILSON	6 150,0
Розетка одинарная наружная АНУРА	435,0
Включатель одинарный NILSON	1 860,0
Автомат DELIXI 3-фазка 63 Ампер	10 000,0
Автомат 3-фазка 150 ампер (маленький)	38 340,0
Автомат 3-х фазка 200 ампер (маленький)	54 660,0
Автомат 3-х фазка 250 ампер (маленький)	29 000,0
Автомат DELIXI 1 р 25 Ампер	3 390,0
Автомат DELIXI 1 р 63 Ампер	5 650,0
Автомат DELIXI 1 р 100 Ампер	10 850,0
Коробка под автомат VIKO 4-ой	5 400,0
Коробка под автомат VIKO 2-ой	4 100,0
Чопик 6 40 (100 шт) в пакетах	5 350,0
Чопик 6*60 (100 шт) в пакетах	7 000,0
Полотно по металлу Россия	44,0
Кабель каналы 15*10	2 600,0
Кабель каналы 12*12	2 500,0
Кабель каналы 16*16	3 000,0
Кабель каналы 25*40	6 800,0
Кабель каналы 20*10	2 300,0
Сердцевина внутреннего замка 90 мм	6 510,0
Механизм для внутренего замка	6 600,0
Ручка для бронь двери	3 000,0
Шарнир для пластиковых дверей	7 500,0
Шурупы разные (по дереву черные)	4 460,0
Удлинитель (6 яч. 5 метр с заземлением)	4 830,0
Перчатки (резиновые) желтые	1 520,0
Антена телевизионная РАДАР (Маткасымов)	1 415,0
Санарип на телевизор (Т2 большая)	3 200,0
Телевизор 32 TCL	0,0
Обогреватель маслянный	33 330,0
Шуруповерт	8 066,0
Фумлента (сантехническая) большая	2 480,0
Кран CREDIT полоборота Д25	16 500,0
Кран CREDIT полоборота Д20	11 850,0
Кран CREDIT полоборота Д15	8 150,0
Отвод с резьбой Д25 железный	4 100,0
Муфта Д25 пластмасса	550,0
Разъем муфта 32П латунь	8 650,0
Разъем муфта 32П	7 500,0
Разъем муфта 25П	5 850,0
Валик средний (14 см)	6 500,0
Рулетка противоударная (10 метр)	828,0
Клей кафельный ABEL Т-300 (25 кг)	15 700,0
Обойный уголок пластмасса белый 50*50	4 650,0
Блок для софитов LED 18W-25W	10 800,0
Паторон керамический для плафонов	1 560,0
Отвертка	1 070,0
Утканос «Мастер»	492,0
Плоскогубцы Мастер (большой)	1 800,0
Софит (плафон) 24 W наружный круглый	44 000,0
Клей Иранский (1литр) синий для линолеума	6 340,0
Кисти BIBBER 2,5 (6,3 см)	4 500,0
Герметик «Автосил» (Россия)	830,0
Линолеум (Россия) «Матис» 3,5 ш	50 850,0
Линолеум (Россия) «Матис» 2,5 ш	36 350,0
Линолеум (Россия) «Матис» 2 ш	35 650,0
Водонагреватель Авино (10л)	15 300,0
Водонагреватель Авино (50л)	12 534,0
Водонагреватель Авино (80л)	36 165,0
Шланг душевой VIP	1 500,0
Лейка для душа	1 970,0
Смеситель на раковину (горячей и холодной воды)	86 700,0
Смеситель холодной воды	46 000,0
Смеситель душевой	27 660,0
Смеситель локтевой (медицинский)	43 350,0
Кнопка слива для унитаза Д2	7 500,0
Тройник серебристый 15 П/П/М	1 700,0
Шланг гибкий М/М 120 см	14 000,0
Шланг гибкий М/М 150 см	15 300,0
Шланг гибкий М/М 40 см	6 700,0
Шланг гибкий М/М 60 см	8 700,0
Шланг гибкий (сантехнический) для смесителей (горячий-холодный воды) П/М 50 см	7 500,0
Шланг гибкий сантехнический) для смесителей (горячий-холодный воды) П/М 80 см	10 000,0
Краска ПФ-115 «SPECCO» 2,7 кг	92 000,0
Галтель М25 (потолочный плинтус)	6 350,0
Крепление на раковину	1 140,0
Бочонок Д125 серебристый	14 700,0
Шторка для ванн 180-200	3 070,0
Карб	465,0
Вязальная проволка 2,2 мм	1 740,0
Растворитель (1л)	25 400,0
Краска МАШХАД (2,6кг)	118 600,0
Водоэмульсионная краска 7 кг NORMA	9 690,0
Водоэмульсионная краска 15 кг NORMA	18 210,0
Водоэмульсионная краска 25 кг NORMA	47 150,0
Телевизор LED Skyworth 32	0,0
Краска «Оптима» 2,7 кг	15 500,0
Коллер	5 200,0
Шпатлевка «ГЛАТТ» ALINEX 25 кг	45 300,0
Замок дверной внутренний	8 140,0
Туалетная бумага «Снежок»	2 060,0
Сверло для конфреманта	150,0
Сверло по металлу Д2	60,0
Сверло по металлу 3 мм	105,0
Сверло по металлу 10 мм	300,0
Ручка для платик двери	5 100,0
Валик (22 см)	4 500,0
Валик маленький чебурашка (11 см)	2 500,0
Валик большой	11 300,0
Кисти BIBBER 2,5 (5 см)	2 250,0
Веник с совком (с нержавеющей ручкой)	7 000,0
Электровесы со счетчиком	3 734,0
Ведро пластмассовое (5л)	2 850,0
Бочок 50 л	12 340,0
НБХ лак 0,5 л	1 630,0
Электроплитка «Россия» 2-й «Злата»	36 660,0
Электроплитка «Россия» 2-й «Мечта»	42 000,0
Раковина «Орион»	25 330,0
Кран Букса	2 400,0
Лак НЦ-218Б (1,7 кг)	2 250,0
Ведро мусорное с натуплением круглый на 26л	6 330,0
Кафель стеновой	41 700,0
Кафель половой	51 700,0
Клей кафельный базовый	21 450,0
Перчатки сварочные	374,0
Водонагреватель ГАЗ БАЛЛОН 24 л	8 835,0
Труба пластик Д20 Компазит	2 350,0
Тен аристон оригинал 1,5 квт/ч (комплект)	82 300,0
Термостат (терморегулятор) для аристона 1,5 квт/ч	38 300,0
Тен «Тансуу» 7,5 квт/ч	15 670,0
Гайка для аристона 32	1 600,0
Изолента обычная	1 400,0
Изолента тряпочная	1 850,0
Уровень (турция) (120 см)	584,0
Щетка для побелки	3 000,0
Пластик ТВЕРДЫЙ БЕЛЫЙ потолочный 25 см	8 700,0
Бензопила «ТЕХА	6 833,0
Цепь для бензопилы	3 050,0
Напильник круглый STIHL	390,0
Электровентилятор EXTRA Е	3 051,0
Замок висячий	6 990,0
Термопот Gipfild 12 л	13 535,0
Распред. коробка большая квадратная ЕВРО	365,0
Кран фитинг пластик Д20	1 100,0
Сифон (гофра) на раковину	4 590,0
Тройник пластик Д20	240,0
Отвод пластик с ушкой Д20	1 040,0
Кран Д15 М\М	1 370,0
Труба пластик Д20 холодная вода	1 200,0
Муфта Д20 пластик	70,0
Кафелерезка «Айнур»	294,0
Шпатель	1 170,0
Скоба 1008F для степлера	360,0
РОТБАНД 30 кг KNA	7 600,0
Текстура шпатлека АБЕЛ	1 240,0
Насадка на шуруповерт	240,0
Миксер на перфоратор	127,0
Шурупы дерево	1 135,0
Сетка для песка	183,0
Ширма бамбук	2 867,0
Ведро эмалированное 12 л	18 990,0
Кастрюль эмалированная 12 л	9 000,0
Чашка эмалированная 12 л	6 000,0
Сифон (гофра) для унитаза	2 000,0
Сифон (гофра) для раковины	8 850,0
Диск отрезной 180 мм (турция)	2 650,0
Диск отрезной 230 мм (турция)	4 000,0
Клеенка белая 100 микроон (1,5 м ширина)	1 900,0
Внутренности для бочка унитаза	8 540,0
Вантус	485,0
Унитаз	18 835,0
Праймер 10л	2 430,0
Ковшик пищевой	1 710,0
Щетка универсальная	3 850,0
Обогреватель (маслянный)	16 335,0
Лопата совковая	3 150,0
Лопата штыковая	2 700,0
ОЗБ	35 000,0
Запаска для водянного фильтра (ниточная)	5 850,0
Паранит для аристона 32	600,0
Полусгон 15	900,0
Контрагайка 15	850,0
Сапоги резиновые	4 930,0
Запчасть смесителя (жостик)	2 600,0
Кран букса с мелкой резьбой (головка квадрат)	1 600,0
Ведро оцинкованное 9л	2 940,0
Болгарка CROWN (230 мм)	10 000,0
Перфоратор	13 534,0
Тачка 2-колесная	5 334,0
Термопот Самовар 16л	16 398,0
Ведро пластмассовый (10л)	2 800,0
Задвижка 100	20 230,0
Электрод 3,0	7 340,0
Каустическая сода (1 кг)	6 000,0
Крышка унитаза	4 530,0
Насос водяной Shimge 550	12 334,0
Фильтр для воды (нержавейка)	7 170,0
Дорожка резиновая (колючая) 1,2 м ширина твердая	60 000,0
Салфеткадержатель (для умывальника, рулон бумага)	45 700,0
Металл. труба 50	6 000,0
Металл.труба 70	5 700,0
Металл.труба 100	7 600,0
Металл. Квадрат 1смх 1см (6м)	1 500,0
Металл. Квадрат 2 см х4 см (6м)	5 000,0
Профнастил (0,4 мм) металл (6 метр)	197 000,0
Арматура 12	900,0
Арматура 14	1 050,0
Угольник 5	2 800,0
Газовый ключ	1 950,0
Электроконвектор (отопление) 2 квт/ч	28 330,0
Насос глубинный	8 067,0
Тепловентилятор	6 000,0
Направляющий	5 300,0
Подвес	600,0
Профиль	19 400,0
Пробка для чугунных батарей (лев. , прав)	2 100,0
Уплонтитель двери	2 850,0
Телефонный аппарат	3 668,0
Светодиодовая лента на софит 24 ВТ	9 800,0
Электросварка	9 700,0
Электропила «Пчелка»	5 733,0
Автомат 3ф 600 Ампер	13 600,0
Цемент	32 000,0

Как починить кран, если он капает

Профилактика протекания

Профилактика полезна во всем, и работа крана не исключение. Чтобы смеситель продолжал снабжать водой без протечек, нужно вовремя проводить профилактические мероприятия. Такая процедура может отнять несколько часов, зато поможет не допустить сильных поломок или неожиданной обязательной замены крана.

Можете делать это в следующей последовательности:

1. Первым делом следует набрать ведро воды, отключить водоснабжение.
2. Затем слегка открутите место соединения столешницы со сливом. Иногда приходится надрезать герметик, соединяющий раковину с тумбой, а после – поднимать раковину шпателем. Это нужно для легкого снятия смесителя. Не забудьте выкрутить болты!
3. Уберите заглушку с рычага крана, снимите винт из-под нее.
4. Теперь разбираем сам смеситель. Каждый элемент тщательно осматривайте на наличие повреждений, ржавчины, промывайте водой с чистящим средством.
5. Осмотрите резиновые детали. Замените, если они иссохли, порвались.
6. Затем соберите конструкцию обратно, установите смеситель.

Выполнять указанные действия нужно минимум один, а лучше два-три раза за год.

Виды поломок кухонного крана и их ремонт

Поломка гусака

Как починить флешку если она перестала открываться

Нужно следить за состоянием всех сантехнических приборов, установленных в квартире и вовремя предотвращать поломки

Гусак или излив — изогнутая часть крана, которая крепится к корпусу смесителя. Он может повредиться спустя долгое время использования и проржаветь. Если гусак неисправен, то, поступающая в него вода будет постоянно течь мимо не до ходя до отверстия крана.

Ещё одной распространённой поломкой этой части крана является неисправность нижней гайки, которая удерживает конструкцию. Решение — заменить уплотнители внутри, восстановив герметичность, или заменить гусак, если лопнула его гайка.

Поломка картриджа

Эта поломка намного сложнее в ремонте, чем предыдущая

В однорычажных кранах используются картриджи. Со временем они приходят в негодность и начинают пропускать воду. Решение — замена картриджа.

Поломка буксы

Эта деталь — один из главных элементов каждого смесителя, который отвечает за регулировку

Букса — это блок с маховиком и клапаном, который регулирует подачу воды в кран. В случае неисправности вода продолжает течь из крана даже после полного закрытия клапана, что говорит о нарушении герметичности. Решение проблемы — полная замена буксы.

Советы по выбору и эксплуатации кухонных смесителей

Поломки часто возникают из-за отсутствия профилактических работ. С поверхности устройства необходимо вытирать белый налет при помощи влажной ветоши, на которую наносится моющее средство. Нельзя использовать при уходе твердые щетки и смеси абразивного характера.

Покупая новую модель крана, нужно учитывать некоторые факты:

• Одними из лучших считаются устройства, изготовленные на основе металлов с большим весом, например, латунные.
• При выборе модели с одной ручкой удастся с легкостью открывать воду одной рукой. И ремонт осуществляется на порядок проще.
• Краны, которые производятся в Турции и Китае, имеют довольно низкое качество.

При должном уходе смеситель прослужит на протяжении долгого периода времени. Имея представление о процессе ремонта, в случае возникновения протечки можно самостоятельно выполнить необходимые действия, не привлекая специалистов со стороны.

Самостоятельный ремонт вентильного крана

Кто и за чей счет меняется газовый кран в квартире… статья если есть

Вентильные краны можно назвать классикой водоснабжения. И, хоть их постепенно вытесняют новые конструкции, их все еще предостаточно. Их внутреннее строение за десятилетия не изменилось. Сменился лишь дизайн — стал более разнообразный и изысканный. Сегодня можно найти как самые обычные модели, так и очень экзотичные.

Строение вентильных кранов

Водоразборные краны этого типа до сих пор используются, так как они просты и надежны, служат не годами, а десятилетиями. Если вся «начинка» надлежащего качества, все что за это время может выйти из строя — это прокладки. Их замена — это и есть основной способ починить вентильный кран.

Замена резиновой прокладки

Если при полностью закрытом вентиле кран в кухне или в ванной продолжает капать, скорее всего, причина в потерявшей эластичность прокладке на клапане (смотрите фото в следующем пункте).  Она перестала плотно прижиматься к седлу, из-за чего вода продолжает поступать и иногда кран не просто капает, а даже течет. Починить кран в этом случае — заменить прокладку. Для этого понадобится гаечный, а лучше — разводной ключ и набор прокладок.

Перед тем как починить капающий кран, отключаете подачу воды (можно полностью, можно только в этой ветке, если есть возможность). Далее нелишне удостовериться, что вода таки перекрыта. Вода не течет — начинаем ремонт. Понадобиться гаечный или разводной ключ. Им надо будет открутить корпус головки (верхнюю часть корпуса).

Лучше работать разводным ключом. Чтобы при операции не повредить поверхность, обмотайте ее мягкой тряпкой, а потом накладывайте ключ. Открутив головку, вынимаете вентиль. Теперь можно заменить прокладку или поставить новый клапан. Старый поддеваете чем-то острым — можно отверткой с плоской лопаткой, можно — шилом и т.д.

При выборе прокладки обратите внимание, что ее края должны быть скошенными примерно под 45°, иначе при работе водопровод будет шуметь. Если такой в вашем арсенале нет, можно край подровнять чем-то острым — ножом или ножницами

Замена прокладки в кране в картинках

Если подходящей прокладки нет, ее можно вырезать из листа плотной резины (пористая не подходит). Толщина листа резины или прокладки — 3,5  мм, внутренний диаметр — чуть меньше диаметра штока, наружный не должен выступать. Не забывайте про скошенные под 45° края.

Установив прокладку, ставят вентиль на место, закручивают головку. Новые модели наличия подмотки на резьбе не требуют. Мало того, подмотка противопоказана — она может стать причиной появления трещины в корпусе. Если же ремонтируется старый кран времен СССР, на резьбу укладывают паклю, смазывают упаковочной пастой, затем закручивают. После этого можно понемногу включать воду.

Иногда с этой прокладкой на клапане происходит противоположная история — вода не течет или едва сочится. В этом случае прокладка слетела со штока и перекрыла поток воды. Сначала можно попробовать пару раз открыть/закрыть кран, а если не поможет — необходимо описанную выше операцию повторить, то есть починить кран заменив прокладку. Только не забудьте удалить старую, прилипшую к седлу.

Вода сочится из-под штока

Если вода капает из-под вентиля, скорее всего износились сальники. Починить кран с течью из-под штока можно двумя способами. Для начала можно попытаться сильнее закрутить корпус головки. Делают это снова-таки разводным ключом. Использовать плоскогубцы нежелательно, так как после них остаются следы. Затягивают головку насколько это возможно (только не переусердствуйте).

Строение вентильного крана

Если резьба затянута максимально, а вода продолжает сочиться, надо заменить прокладки на сальнике. Для этого сначала закручивают кран до предела, затем снова снимают головку крана, чем-то острым поддевают и удаляют оба резиновых кольца, заменяя их новыми.

Вода не перекрывается

Если прокладка поменяна, а вода не перекрывается, при вращении крана происходит срыв резьбы, необходимо шток менять — резьба на нем сносилась. Варианта тут два — заменить сам шток или полностью всю вентильную головку.

В седле может быть промоина

Если резьба не сношена, прокладка новая, но кран течет, осмотрите седло. В нем может появится промоина. Она образовывается постепенно — ее вымывает вода, подаваемая с высоким давлением. Если прокладка в каком-то месте прижимается неплотно, в этом месте и образуется раковина. Иногда вода подтачивает полностью всю окружность, образуя острые края, об которые быстро повреждается прокладка. Промоину и острый край нужно удалить. Берете обычную отвертку и проводя ею по краю притупляете острую кромку. Ту же операцию можно проделать при помощи натфиля или куска наждачной бумаги с мелким зерном. Главное добиться ровного (насколько это возможно) и неострого края.

Особенности ремонта

Как поменять кран на кухне без помощи сантехника: самостотоятельная замена старого и установка нового смесителя

Краны в ванной комнате имеют более сложную конструкцию, чем кухонные. В состав ванных смесителей входят:

• узел запорный горячей и холодной воды;
• переключатель ванна/душ.

Для того чтобы установить причину почему капает вода, необходимо убедиться, что в наличии имеются все необходимые инструменты и комплектующие, а потом приступить к разборке смесителя.

Не только капающий кран может являться причиной неисправности смесителя, следует устранить неполадки в случае если:

• при открытии крана, он гудит;
• вращение вентиля требует больших усилий;
• при переключении крана на душ, вода течет и из крана, и из душа;
• слабая струя.

Краны старого образца

Если есть хотя бы один из вышеперечисленных признаков, то это говорит о неисправности всего смесителя. В ванной стоит старый смеситель? Следуйте следующим правилам ремонта:

1. Горячую и холодную воду перекрыть краном возле стояка. Если такового нет, то придется перекрывать стояк.
2. Открыть краны, для того чтобы вода стекла полностью.
3. Снять защитный колпачок с вентиля и выкрутить отверткой винт, которым прикручен вентиль.
4. Снять вентиль.
5. Теперь с помощью разводного ключа нужно открутить кран-буксу, выполняя действия по часовой стрелке.
6. Если кран капал, то достаточно будет заменить резиновые прокладки.
7. Если кран гудел, то вероятнее всего причина в кран-буксе, поэтому ее следует заменить, так как из-за износа трущихся деталей в ней возникает вибрация – причина шума.

Краны нового образца

Сегодня в ванных комнатах устанавливают смесители и нового образца. В таких видах смесителей нет кран-буксы, там установлены картриджи с керамическими пластинами. Герметичность запорного узла выполняют именно эти элементы. Перед ремонтом кран необходимо разобрать, руководствуясь следующей инструкцией:

1. Перекрыть воду (горячую и холодную).
2. Открыть кран и спустить оставшуюся воду.
3. Поддеть защитную пластиковую заглушку, расположенную под рычагом, отверткой.
4. Откроется доступ к стопорному винту.
5. Стопорный винт снять при помощи шестигранной отвертки.
6. Открутить руками декоративный колпачок.
7. Выкрутить картридж разводным ключом.
8. Заменить неисправный картридж новым.
9. Произвести сборку крана в обратном порядке.

Кроме неполадок крана, со смесителем в ванной возникают и другие проблемы, которые вполне можно решить, не прибегая к услугам сантехника:

• протечка шланга ‒ частое явление, которое происходит по причине сильного натяжения шланга из-за недостатка длины. Также дешевые шланги часто выходят из строя. Заменить этот элемент совершенно несложно, главное, выбрать шлаг соответствующей длины, чтобы поломка не повторилась в скором времени;
• слабый напор из-за засорения душевой насадки известковыми отложениями. При решении этой проблемы возможны два варианта:
  • провести чистку;
  • заменить насадку новой.

Как вынуть старый картридж, смотрите на фото:

В завершение

Текущий кран в ванной или на кухне – это неприятно. Постоянно капающая вода раздражает и портит внешний вид сантехники. Устранить неисправность можно самостоятельно. Главное — четко представлять себе строение конструкции и иметь под руками необходимые инструменты. Ремонт изделия зависит также и от его разновидности. Чаще всего из строя выходят шаровые и двухвентильные смесители.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

2 Другие причины поломок двухвентильных кранов

Чаще всего протечка появляется в результате износа резиновой прокладки. Но причина может заключаться и в других поломках. Например, вода может начать капать из-за поломки конической коробки. Отремонтировать старую коробку своими силами не получится, поэтому единственный выход — приобрести новую и установить ее.

Еще одна частая причина течи — износ вкладыша сальника. В таких случаях протечка появляется, когда кран открыт, так как между сальником и стержнем протекает вода. Чтобы устранить проблему, с помощью отвертки откручивается гайка сальника. Затем можно сделать уплотнительный вкладыш. В качестве материала может использоваться уплотняющая фторопластовая лента. Новый вкладыш устанавливается на стержень. Затем гайку можно закрутить и собрать кран. В случае правильного исполнения работы, течь прекращается, а вентиль поворачивается легко и плавно.

Замена вкладыша сальника

Появление течи может быть также связано с износом кольцевой прокладки. Заменяется она следующим образом. Сначала откручивается душевой шланг. Затем старый изношенный уплотнитель заменяется на новый. Кран собирают в обратном порядке.

Если из крана вытекает вода при переключении воды из крана на шланг, необходимо снять кранбуксы и поменять их на новые. К покупке новых кранбуксов стоит отнестись внимательно, так как они бывают разные: с резиновой подкладкой или керамические. Нужную модель кранбуксов можно приобрести в магазине сантехники.

Лучший способ избежать ремонта, как и возникновения поломок, — правильно использовать кран. Для этого достаточно выполнять простые правила:

1. Открывать кран и закрывать его нужно до упора. При этом не стоит прилагать лишних усилий. Если кран открыт до предела, не нужно давить: дальше он уже повернуться не сможет.
2. Иногда следует смеситель выкручивать и смазывать детали маслом. Эта простая мера позволит снизить риск поломок и увеличит срок эксплуатации крана минимум в 3 раза.
3. Хорошим решением станет установка фильтра. Это позволит узнать, что в смеситель попал мусор и вовремя его удалить.

Замена испорченных кранбуксов

Изначально рекомендуется выбирать качественные устройства, так как хороший смеситель прослужит достаточно долго без всяких поломок.

Подготовительный этап и сбор необходимых инструментов

Главным правилом проведения ремонтных работ, связанных с сантехническим оборудованием, является перекрытие подачи воды в помещении. Обычно вентиль, подающий воду в квартиру, располагается в туалете. Однако, если прибором никто долго не пользовался, то могут возникнуть проблемы.

Не стоит сильно усердствовать при повороте крана, так как можно ещё больше навредить, сорвав запорный механизм

Вентиль нужно разрабатывать с максимальной осторожностью, постепенным увеличением прилагаемой силы и добавлением в подвижную часть устройства смазочного материала

Хочется отметить, что в процессе ремонта можно столкнуться не только с вопросом способа устранения проблемы, но и чем это сделать с наименьшими затратами сил и времени. Во время ремонта запорного механизма на кухне или в санузле могут, пригодятся следующие вещи:

• запасной кран;
• набор ключей, в том числе и газовый;
• различные отвёртки — крестовая и плоская;
• новые прокладки разных диаметров;
• пакля или лента для уплотнения резьбовых соединений;
• электрическая дрель;
• уплотнители из силикона.

Причин, по которым может протекать кран на кухне, очень много. Если это традиционный двухвентильный кран, то основной его проблемой является сильный износ прокладок или вкладышей, которые не составит особого труда заменить самостоятельно. В случае поломки рычажного устройства действовать придётся по другой схеме, так как оно принципиально отличается от двухвентильного аналога.

Как отремонтировать и поменять гусак в смесителе ванной

Стандартный современный гусак имеет на одном конце съемный аэратор и крепится к корпусу крана накидной гайкой. Если трубка вращается вокруг своей оси, герметизацию обеспечивает встроенная муфта с уплотнительными резиновыми кольцами. В устаревших моделях круглых изливов муфта отсутствует и прокладки помещены в углублениях трубки.

Для обычного ремонта гусака своими руками понадобится разводной ключ, резиновые кольцевые прокладки стандартного диаметра (их можно приобрести заранее, если установлена типовая модель смесителя). Главные неисправности гусака и методы его ремонта рассмотрены в изложенном ниже тексте.

Подетальное устройство гусака

Слабый напор

Распространенная причина этой неисправности — засорение мелкой сетки аэратора частицами грязи, песка. Для ее устранения проводят следующие операции:

• С помощью разводного ключа откручивают на гусаке насадку и разбирают ее, извлекая круглые сетки.
• Промывают сеточки теплой водой до полного удаления твердых частиц, при затруднениях дополнительно используют зубную щетку или иголку.

• В старых моделях аэраторов часто устанавливались металлические сетки в латунной обойме, детали при длительной эксплуатации подвергались коррозии и могли разрушаться. В этом случае проще купить отдельно новый аэратор с пластиковой вставкой и заменить им устаревший узел.
• По завершении очистки аэратор прикручивают на место разводным ключом.

Прочистка аэратора с использованием лимонной кислоты

Течь в месте крепления гусака

Если течет смеситель в ванной из под гусака, то основная причина неисправности — истирание уплотнительных прокладок на встроенной в него муфте. Для устранения дефекта проводят следующие операции:

• Отсоединяют накидную шестигранную гайку, которой крепится гусак. Если используют новый ключ с острыми краями, под него подкладывают кусочки бумаги или ткань, чтобы не повредить хромированную поверхность.
• Внутри трубки гусака находится муфта с резьбой и внутренним шестигранным отверстием, ее выкручивают ключом-шестигранником или обычными плоскогубцами, вставив одну из губок внутрь детали.
• Сняв муфту, наблюдают на ее поверхности два резиновых уплотнительных кольца, размещенных в канавках. Их снимают и меняют на новые из приобретенного заранее ремкомплекта. Если новых резиновых колец нет в наличии, после извлечения старых в канавку наматывают один — два витка узких полосок соответствующей ширины матерчатой изоленты, лейкопластыря, после чего прокладки возвращают на место.
• По завершении работ поверхность колец покрывают силиконовой смазкой и прикручивают излив к корпусу смесителя с помощью разводного ключа.

Замена прокладок гусака

Ремонт рычажного крана

Кран, имеющий рычаг вместо винтиков гораздо проще в использовании: хватает небольшого движения, чтобы создать необходимую температуру, напор струи. Но часто за такое удобство приходится платить, часто это проявляется в поломке картриджа, которому потребуется замена. Сами картриджи были созданы двух разновидностей:

1. Дисковые. Главная деталь здесь – пластины, сделанные из керамики и перемещающиеся при вращении рычага по разным направлениям.
2. Шаровые. Здесь рабочая деталь – шар, который сочетает в себе три небольших отверстия. Поворачивая рычаг смесителя, шар внутри него вращается, и этим изменяется напор текущей жидкости и уровень температуры.

Вид смесителя с картриджем в разрезе

Как понять, что деталь смесителя требует замены? Можете заметить одну из нижеперечисленных причин:

• даже при закрытом рычаге жидкость протекает;
• приходится давить, чтобы сдвинуть рычаг с места, так как он очень тугой;
• подача жидкости медленная, либо нет вовсе;
• жидкость появляется в районе самого рычага.

Чтобы поставить другой картридж, нужно снять кран, выключив перед этим воду. Затем разобрать и тщательным образом просмотреть все элементы картриджа. Среди них наверняка найдете деталь, которая уже износилась  – такую и нужно заменить. После замены соберите всю конструкцию в обратном порядке и поставьте кран на место.

Возможные причины данной проблемы

Протекание кухонного крана является нередким явлением, хотя факторов, которые могут ускорить этот процесс, существует не такое большое количество:

Неверное эксплуатирование. Кран, как и любой другой предмет, обладает своими эксплуатационными характеристиками. Каждый изготовитель предоставляет гарантию на свою продукцию, заявляя о продолжительном функционировании при правильном использовании. Если покупатель прилагает на порядок больше усилий, чем необходимо, используя или устанавливая смеситель, сильно давит при повороте на ручку под неверным углом и совершает другие подобные неблагоприятные действия, то не следует ожидать, что устройству не будет нанесено ущерба. При неправильной эксплуатации возникает огромная вероятность поломки.
Плохое качество крана. Довольно часто при выборе какого-либо предмета человек желает сэкономить, при этом приобретая продукцию на порядок дешевле, считая, что в сравнении с более дорогими образцами нет существенных отличий. Но такие рассуждения зачастую оказываются ошибочными, и произведенные меньшие затраты радуют недолго. Совершённая экономия может послужить поводом для протекания или даже создать аварию больших масштабов. Повезет, если во время поломки кто-нибудь будет присутствовать в квартире и сумеет остановить подачу воды. В ином случае может понадобиться ремонт не только в собственном, но и в соседском помещении. Поэтому лучше не экономить, приобретая кран домой

При покупке необходимо отдать предпочтение изготовителю, который хорошо зарекомендовал себя на рынке, при этом обратив внимание на стоимость. Если брендовое устройство обладает чрезмерно низкой ценой, существует огромная вероятность, что продавец намеревается продать фальшивую продукцию.
Непринужденное изнашивание

В процессе эксплуатации при многочисленном включении и выключении смесителя начинает происходить износ подвижных компонентов, в частности резиновых прокладок. Эту поломку можно исключить, своевременно производя замену этих элементов. Но редко кто задумывается о совершении профилактических процедур до возникшей протечки, в связи с чем это явление оказывается неизбежным спустя какой-то период эксплуатации. Устранить данную поломку можно собственными силами.
Некачественно или неверно совершенный монтаж. В этом случае причиной возникновения неисправности может быть допущенная при сборке ошибка или заводской брак. Приобретая даже качественный и стоящий больших денег кран, необходимо с особенной внимательностью произвести и его установку. Допущенные ошибки могут перечеркнуть все достоинства высококачественного и дорогостоящего устройства. При обращении к специалистам по монтажу следует удостовериться, обладают ли они необходимыми профессиональными навыками.

Как провести замену прокладки внутри крана

Если жидкость протекает из закрытого смесителя, обычно источник этой ситуации в истертости элемента. При длительной эксплуатации прокладка утрачивает эластичность, начинает несколько отставать от седла, и жидкость может поступать даже из выключенного смесителя, потому что находит иные пути проникновения. В запущенных ситуациях вода не только капает, но льется струйкой.

Однако бояться этого не нужно, потому как вернуть правильную работу смесителя легко – нужно всего лишь купить резиновую прокладку, установить вместо старой, истертой. Для этого могут пригодиться максимум определенный ключ нужного размера, пара прокладок.

Строение крана

Уже много раз отмечалось, что  перед началом любой работы нужно выключить воду во всем помещении. Не лишним будет после этого проверить, точно ли вода отключена, включив кран, только потом приступать к работе.

Снимите кран, используя имеющийся в наличии ключ. Кран рекомендуется обмотать тканью, чтобы не повредить. Когда покроете его тряпкой, можно будет прилагать ключ и откручивать. Сняв головку, достаньте вентиль и уберите старую прокладку или клапан, заменив истертый элемент новым. При этом клапан можно поддеть ножом, отверткой, шилом – чем угодно.

Выбирая прокладки, нужно обращать внимание на их размеры и другие важные составляющие. Например, края нужны обязательно скошенные под углом около 45 градусов

Если наклон другой, во время подачи воды кран будет издавать громкие звуки. При отсутствии такой прокладки в магазине – купите обычную и подрежьте сами.

Видео – Как поставить резиновую прокладку

Прикрутите корпус к столешнице. Современные изделия не предполагают наличия подмотки. Более того, она даже противопоказана в этих смесителях, потому что из-за нее нередко появляются трещины. По-другому дело обстоит с кранами, купленными еще в СССР. Здесь нужно на резьбу наложить паклю, смазать специальной пастой и закрутить. Только после всех этих процедур можно пробовать включать воду.

Нередко происходит другая ситуация – жидкость не поступает вообще или поступает тонкой струей. Здесь решение не трудное. Причина такому зачастую одна – прокладка ушла со штока и не дает возможности подачи водоснабжения. Можно попробовать 10-15 раз включить и выключить кран, стараясь тем самым передвинуть прокладку. Если не сработало, нужно снять кран и поставить резиновую элемент на место. Рекомендуется также поставить только купленную.

Видео – Заменяем прокладки правильно на рычаге

Кран капает по многим причинам и во многих местах. Однако часто причина состоит в одном из двух: либо у вас некачественное изделие, либо прокладка уже износилась. Во втором случае нужно заменить новой. Можно обратиться к сантехнику, который быстро исправит протечку. Чтобы не допустить этого, нужно пользоваться только смесителями, которые издают распространенные производители, и не экономить на этом.

Профилактика

Не всегда после того, как смеситель будет отремонтирован, его работа нормализуется. Может случиться и так, что после ремонта возникнет вопрос о замене всего прибора. Чтобы устройство функционировало как можно дольше, нужно следовать нехитрым правилам:

1. Установить фильтр для воды и избавляющий от примеси солей. Так можно будет избавиться от мусора и примесей, которые имеются во всех наших водопроводных системах. Это позволит долго не думать о замене устройства.
2. Не экономить и купить качественный смеситель. Лучшим материалом считается латунь, хуже всех силумин. Именно его частенько используют производители из Китая и Турции.
3. Остановить выбор на смесителе с одним рычагом. Это более качественная и удобная конструкция.
4. При чистке изделия пользоваться составами, имеющими консистенцию крема или геля. Нужно исключить различные щётки или вещества на основе щёлочи.
5. Протирайте смеситель после каждого использования, чтобы на нём не оставались следы от чистящих средств.
6. Раз в три года проводить плановую замену прокладок. Эти траты несоизмеримо ниже, чем замена всего устройства.
7. Не давить со всей силы на вентили, когда нужно открыть или закрыть кран.

Вооружившись знаниями о том, как поступать при обнаружении протечки в смесителе, всегда можно самостоятельно его починить. Приведённый порядок действий выручит во многих ситуациях, даже если смеситель стоит в ванной, а не на кухне. Прежде чем приступать к ремонту, определитесь с причиной неисправности, а покупая новый прибор — не ведитесь на низкую стоимость. Лучше больше заплатить, но дольше эксплуатировать.

Ремонт смесителя с картриджем

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Что может требовать ремонта

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

Ремонт фильтра в изливе

Как разобрать

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

• При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
• После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию. Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
• Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

Разборка крана с керамическим картриджем

Как заменить картридж

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Ошибки, которые можно совершить

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим

Как разобрать смеситель на кухне шарового типа

Оцените статью:

Не переключается смеситель с душа на кран. Какие бывают переключатели душа в смесителях

Одна из часто встречающихся проблем в эксплуатации сантехники – это поломка смесителя в ванной. Если знать, как разобрать переключатель душа, то можно своими руками устранить проблему и провести ремонт.

Переключатели для душа классифицируются по конструкции и принципу работы. По конструкции они бывают:

В соответствии с их конструктивными особенностями, значительно изменяется принцип разбора и ремонта смесителей. Предлагаем рассмотреть, как разобрать наиболее распространенные переключатели для душа.

Пошаговая инструкция разбора пробкового переключателя

Пробковый переключатель также в свою очередь делится на следующие подтипы:

1. Ручной. Он переключает режим лека-гусак только при нажиме руки;
2. Автоматический. Спустя определенное время пробка вернется в закрытое положение;
3. Советский. Здесь пробка регулируется поворотным механизмом. Сейчас такая конструкция встречается очень редко.

Сначала нужно перекрыть воду в квартире, чтобы избежать затопления или других неприятных неожиданностей во время ремонта. После этого, со смесителя снимается декоративная панель, которая обозначает изменение температурного режима во время движения ручки смесителя. Под панелью расположено резьбовое соединение. При помощи отвертки аккуратно нужно открутить болт и снять верхнюю часть ручки.

Видео: пошаговый ремонт переключателя душа

После этого, в зависимости от типа запорного механизма, последовательность действий может разниться:

При работе с советским типом пробкового переключателя, сначала выкручивается регулирующая ручка, а потом снимается переключатель.

Разбор переключателя золотникового типа

Если переключатель на душ установлен золотниковый съемный переключатель, то порядок его разбора будет иметь несколько другой вид:

1. От корпуса смесителя нужно открутить нижнюю часть конструкции – переключатель и шланг от душа. Для этого используется разводной ключ или гаечный подходящего диаметра;
2. Чтобы отключить шланг от переключателя, нужно снять гайку, которая придерживает конструкцию. Для этого удобно использовать разводной ключ;
3. После от корпуса отсоединяется переключатель. Его нужно аккуратно вывернуть из смесителя.

Еще очень распространены золотниковые переключатели душ-лейка, которые не нужно полностью разбирать для проведения ремонтных или профилактических работ. Достаточно просто снять запорную или декоративную гайку с переключателя и аккуратно вытащить механизм наружу.

Золотниковые переключатели не пользуются особой популярностью из-за невозможности ремонта. Поэтому если на таком смесителе появилась течь, то его проще сразу его поменять, чем пытаться ремонтировать.

Как разобрать шаровый переключатель для душа

В двухвентильных смесителях чаще всего устанавливаются шаровые запорные переключатели. Особенностью таких приспособлений является то, что напор воды и её температуру регулирует шарик, установленный в переключателе. Он подсоединен к штоку и вентилям крана. При вращении ручек, шарик меняет своё положение и устанавливает необходимый напор струи, а также переключает режим гусак-излив душа.

Пошаговая инструкция, как разобрать шариковый переключатель душа (гусак – лейка):

Когда будете собирать смеситель и переключатель в исходное положение, рекомендуется на все резьбовые соединения накрутить ФУМ-ленту, а также заменить прокладки и кольца. Профилактический осмотр нужно проводить 1 раз в полгода, это позволит предупредить изнашивание уплотнителей.

Одна из основных проблем ванно-душевого смесителя — поломка механизма переключения душ-излив. Иногда единственное решение — это покупка нового смесителя. Однако в ряде случаев можно поменять только сам механизм. Как это сделать самостоятельно, мы расскажем в этой статье.

Симптомами поломки механизма переключения душ/излив будут:

• невозможность или затруднёное переключение механизма;
• одновременная работа, как душа, так и излива смесителя в любом положении переключателя.

Механизмы переключения душ/излив бывают следующих типов:

• эксцентриковые;
• картриджные;
• буксовые;
• шаровые;
• в виде отдельного блока (для некоторых видов одноруких смесителей).

Необходимый инструмент

Для проведения работ нам понадобится:

1. Обойный нож.
2. Шлицевая (плоская) отвёртка.
3. Разводной ключ.
4. Газовый ключ.

Замена механизма переключения душ/излив

Шаровые переключатели самые надёжные, но, к сожалению, не ремонтируемые, поэтому если у вас смеситель именно с таким механизмом переключения, и он сломался, то вам придется покупать новый.

Для картриджных, буксовых и эксцентриковых переключателей работы по ремонту будут следующие:

1. Демонтируем декоративную заглушку на ручке переключения. В некоторых смесителях необходимо с помощью обойного ножа вынуть заглушку и отверткой вывернуть крепёжный винт, который она закрывала. В нашем случае она сама является таким винтом. Отворачиваем её.

2. Снимаем ручку.

3. Под ручкой находится либо буксовый механизм, либо гайка, крепящая механизм (картридж или эксцентрик). Отворачиваем.

4. Вынимаем механизм. Буксовый или картриджный вынимаются целиком. У эксцентриковых вынется только одна часть — сам эксцентрик.

5. Для полного демонтажа эксцентрикового переключателя необходимо вынуть его внутреннюю часть. Для этого руками отворачиваем гайку излива.

6. Снимаем излив вниз.

7. Под гайкой обнаружится съёмная часть корпуса. Её придётся отвернуть. Сделать это очень непросто. Оберните эту часть тканью, чтобы в процессе демонтажа не повредить хромированное покрытие, и с помощью газового (не разводного) ключа за сам корпус отворачиваем эту деталь.

8. Если вам удастся это сделать, то из корпуса легко извлечётся внутренняя часть механизма. В целом он будет выглядеть приблизительно так:

Справа — эксцентриковая часть, отворачивается первой, слева — внутренняя. Если вынуть внутреннюю часть не удаётся, то придётся менять смеситель.

9. После демонтажа, по полученным образцам в магазине покупаем нужные запчасти и в обратной последовательности описанным работам собираем смеситель.

Для замены отдельного блока переключения его необходимо полностью отсоединить от смесителя.

1. Руками откручиваем душевой шланг.

2. Отворачиваем верхнюю гайку крепления механизма с корпусом смесителя.

3. Снимаем механизм с изливом.

4. Отворачиваем гайку излива.

5. В итоге получаем механизм переключения.

6. В магазине покупаем новый механизм и устанавливаем на смеситель.

Ремонт излива

Мы не будем выделять в отдельную статью проблему подтекания воды из-под гайки излива. Однако данная проблема близка, по сути, к теме данной статьи и встречается достаточно часто.

Существует два вида изливов — круглые и плоские. Подтекание воды из-под крепёжных гаек указывает на необходимость замены кольцевых резиновых прокладок. Чтобы их заменить, нужно демонтировать сами изливы.

Для круглых изливов процесс демонтажа описан выше в пунктах 5 и 6 предыдущей главы. В итоге вы увидите два резиновых колечка на изливе.

Именно их и необходимо заменить. На фото видно ещё одно кольцо белого цвета. Оно служит для закрепления излива при затягивании крепёжной гайки.

Для плоских изливов процесс демонтажа аналогичен — отворачиваем крепёжную гайку и снимаем излив. На внутренней части так же видны два уплотнительных кольца, которые нужно заменить.

Это будет удобнее сделать, если демонтировать внутреннюю часть. Для этого:

1. Шестигранным ключом подходящего размера выворачиваем внутреннюю латунную втулку.

2. Вынимаем втулку вместе с гайкой.

3. Теперь сама втулка легко вынется из гайки

4. Доступ к уплотнительным кольцам открыт.

В конце ещё раз следует обратить внимание на то, что практически все работы по разборке и сборке смесителей производятся от руки. Ключи применяются только для подтягивания уже закрученных соединений. Чрезмерные же усилия при заворачивании резьб приводят к повреждениям, вплоть до полного разрушения затягиваемых деталей.

Смеситель на ванне обладает сложной конструкцией. Он позволяет пользоваться не только ванной, но и душем. При этом поломка устройства делает невозможным использование и того, и другого. Этот материал расскажет о том, как осуществить ремонт переключателя душа в смесителе своими силами.

Для того чтобы можно было самостоятельно отремонтировать переключатель смесителя, следует знать его устройство. Всего их существует четыре типа.

Золотниковые

Эти устройства используются еще с советских времен. Многие производители применяют такие переключатели излив/душ для тонкостенных вентильных смесителей. Характерное отличие приспособления — это небольшая металлическая либо пластиковая рукоять, располагаемая между вентилями. При ее повороте золотник перекрывает воду на гусаке и перераспределяет ее на душ.

Важно! Некоторые нынешние модели смесителей, имеющих классический дизайн, оснащаются массивной рукоятью. Она характерна для пробкового переключателя. Однако сердечник устройства является золотниковым.

Пробковые устройства

Российские смесители с пробковыми устройствами переключения воды уже не производятся. Однако эти приборы очень надежны и до сих пор встречаются в ванных комнатах домов старой застройки.

Для этого типа приспособлений характерна массивная поворотная ручка, располагаемая между вентилями смесителя. Она длиннее, чем у золотниковых аналогов. Основной элемент устройства — массивная пробка из латуни, оснащенная прорезями. Перераспределение воды с излива на душ происходит при ее повороте. При вращении рукояти прорезь пробки совмещается с входными и выходными отверстиями для воды. Жидкость начинает течь в шланг душа. Герметичность переключателя достигается плотным притиранием пробки к стенкам смесителя.

Кнопочные (вытяжные) аналоги

Основным элементом вытяжного устройства является кнопка, оснащенная клапаном на длинном штырьке. Если клавишу нажать, клапан закрывает воду на изливе и открывает на душе. Обратный процесс обеспечивает пружина. Возможен он только при закрытых вентилях, т. к. струи воды держат клапан в рабочем положении. Есть две разновидности кнопочных приспособлений.

Автоматическое устройство

Применяется на дорогих картриджных смесителях. Может располагаться в отдельном узле или сверху гусака. Приспособление характеризуется тем, что если закрыть вентили, оно останется в режиме излива либо вернется с душевого положения. Если кнопку вытянуть, жидкость польется из лейки, при нажатии — из гусака.

Простое вытяжное приспособление

Он применяется в бюджетных сантехнических приборах. Внешне выглядит так же, как и автоматический аналог. Для определения разновидности устройства надо вытянуть кнопку и закрыть вентили. Если клавиша не сдвинется с места, значит, устройство простое.

Картриджные приспособления

Подобные переключатели сегодня наиболее распространены. Их сердечником являются керамические картриджи с уплотняющими кольцами из тефлона, резины либо фторопласта. По конструкции эти устройства похожи на кран-буксу из керамики. Принадлежность приспособления к картриджному типу легко определить — его рычаг вращается на полный оборот.

Ремонт переключателей разных типов

Особенности ремонта переключателя на душ зависят от вида приспособления.

Реставрация картриджного устройства

В большинстве случаев неисправность картриджного приспособления заключается в его течи. Образуется она из-за изнашивания уплотнительного кольца, расположенного между ручкой устройства и корпусом. Устранить неисправность легко, нужно лишь поменять уплотнитель:

• перекрыть доступ холодной и горячей воды к ванне;
• с помощью отвертки убрать декоративный колпачок с ручки;
• открутить от рычага винтик и уберите его;
• демонтировать корпус приспособления;
• замените изношенный кольцевой уплотнитель новым;
• герметизировать резьбовое соединение смесителя и переключателя несколькими слоями фум-ленты;
• поставить ручку на место, зафиксировав ее винтом, и вставить декоративный колпачок.

Ремонт золотникового приспособления

У золотниковых устройств в большинстве случаев ломается фиксирующая их гайка. Исправить данный дефект очень просто. Ремонт золотникового переключателя душа в смесителе заключается в реставрации крепежа:

• перекрыть воду в ванной;
• демонтировать смеситель, затем разобрать его на составные части;
• вооружась мелкой наждачной шкуркой, очистить внутреннюю поверхность гайки внутри и все детали, с ней контактирующие;
• обработать все элементы технической смазкой;
• прикрутить детали на место и установите смеситель.

Важно! Если крепежная нарезка гайки стерлась, то ее необходимо заменить. Оптимальный вариант — поставить латунную либо бронзовую деталь.

Реставрация пробкового устройства

Когда пробка неплотно прилегает к корпусу, начинаются течи воды. Для исправления ситуации неободимо:

• выкрутить винт, удерживающий ручку;
• убрать рукоять;
• открутить накидную гайку;
• убрать стопорную шайбу;
• демонтировать пробку;
• протереть ее и внутренние части корпуса бензином;
• при повреждении пробки, чтобы притереть ее к корпусу, применить абразивную смесь;
• когда пробка в нормальном состоянии, ее можно покрыть слоем смазки.

Как устранить неполадки кнопочного переключателя?

Иногда из кнопочного устройства подтекает вода, значит, износились резиновые уплотнители. В данном случае ремонт кнопочного переключателя душа в смесителе производится так:

• отключите воду на ванную;
• демонтируйте излив;
• ключом-шестигранником свинтите переходник;
• уберите декоративную заглушку;
• отвинтите шуруп;
• выньте кнопку;
• извлеките из корпуса клапан;
• снимите с него старые уплотнители и поставьте новые;
• соберите и поставьте обратно переключатель.

Нередко кнопка не встает обратно при выключении воды либо переключении смесителя на гусак. В этом случае причиной неисправности является сломанная либо ослабленная пружинка.

Как отремонтировать переключатель душа в этом случае:

• отключить воду;
• демонтировать душевой шланг и гусак;
• отвинтить рожковым ключом от корпуса переходник;
• убрать декоративный колпачок;
• выкрутить винт;
• убрать кнопку;
• демонтировать шток;
• снять с него пружину и поставить новую;
• вернуть все детали на место и собрать смеситель.

Нередко вода начинает течь струйкой из-под переключающего приспособления. Тут проблемой является изношенный клапан либо твердая взвесь, которая забилась в пространство между ним и уплотнителем. В этом случае надо поменять клапан либо почистить корпус от грязи.

Когда кнопка не вытягивается, это означает, что нарезка штока стерлась. Тогда его следует поменять на новую деталь.

Заключение

Душевой переключатель в большинстве случаев можно отремонтировать своими силами. Для этого нужно знать, к какому типу устройств он относится. Обладая этой информацией, легко можно заменить изношенную или поломанную деталь на новую.

Комфорт в ванной создается интерьером и поддерживается простыми элементами, такими как смеситель. Его поломка испортит настроение на весь день. Особенно, если ломается составляющий элемент устройства – переключатель на душ. Многие утром пробуждаются с душем. Разобравшись в видах неисправностей, можно будет починить переключатель душа.

Переключатель на душ имеется во многих устройствах смесителей. Сантехники называют эту деталь дивертор для смесителя.

Такой конструкцией смесителя удобно пользоваться. Они востребованы. Поток воды направляется с крана на душ и наоборот. Перенаправление потока воды путем открытия одного направления и перекрытия другого – это ответ на вопрос: что такое дивертор смесителя.

Если выявить проблему не удается, то избежать замены конструкции не удастся. Без выявленной причины поломки невозможно .

Чаще хозяева сталкиваются с причинами поломок переключателя:

• в однорычажном устройстве подтекает;
• кнопка перераспределения потока воды замыкает;
• наблюдается из крана и одновременно;
• давление подачи воды уменьшилось;
• возникает течь механизма управления жидкостью.

Если устройство переключателя известно, то выяснить в чем причина поломки не составит труда. Иначе лучше обратиться к специалисту. В работе инструменты применяются только для затягивания гаек. Остальные элементы конструкции разбираются и собираются вручную.

Классификация переключателей

Знать виды переключателей важно, ведь от этого зависит сам алгоритм ремонта. Каждый вид имеет свою особенность и ее нужно учитывать, делая ремонт переключателя душа в смесителе. Встречаются переключатели нескольких типов:

• устройство золотникового типа;

Такой переключатель на душ устанавливается на моделях вентильного вида. Его главное отличие это пластиковая или металлическая ручка. Переключатель размещен между вентилями. Конструкция нашла свое распространение в советское время.

• элемент пробковый;

Элемент для переключения потока воды находится посередине. Устройство отличается удлиненной формой. Пробка с вырезом – главная часть. Когда деталь начинает двигаться происходит совмещение выреза с входным и выходным отверстиями воды, что позволяет жидкости попадать в область крана. Переключатель на душ для смесителя в продаже практически не встречается. Модель устарела.

• распространенный картриджный;

Российские производители предпочитают устанавливать в модель картриджного вида дивертора. Запчасти для него найти не возможно. Кран в ванной полностью.

• кнопочный вид (вытяжной).

Функция элемента в смешивании потоков холодной и горячей жидкости.

Проведение ремонтных работ

Каждая модель переключателя ремонтируется по-разному.

Замена картриджа

Течь бывает в поворотном штоке из винта или буксы. Устранение проводится по схеме:

• Работа начинается со снятия этих деталей гаечными или разводными ключами.
• Меняются уплотнители из резины в поворотном штоке.

Устранение поломок кнопочного переключателя

Поломки объясняются двумя причинами:

• Если при выключении воды, кнопка не переключается из положения душ в положение излив, то причина будет в износе или поломке пружины. Рекомендуется сделать замену пружины. Восстанавливаются ее свойства резиновой прокладкой. Прокладка устанавливается под винт.
• К протечке приводит износ колец уплотнителя. Отключается излив. Отверткой введенной в область переходника снимается эта деталь. При помощи штока клапан выталкивается со своего места. Производится замена колец на новые и все собирается в исходное положение.

14-10-2012: Андрей

А почему про шаровый переключатель не пишите?Облазил весь интернет ни где стоящей информации нет!

14-10-2012: Доктор Лом

Все зависит от того, что именно Вы имеете в виду под шаровым переключателем. Часто люди называют шаровыми переключателями практически все перечисленные в статье переключатели, но это их проблемы. Есть шаровые краны и шаровые картриджи в смесителях но к переключателям душ-излив это не имеет никакого отношения.
В статье «Течет кран? Ремонт смесителя» есть ссылки на подробные описания и устройство самых распространенных видов смесителей.

04-02-2013: саньтехник

Вона как заменить прокладку на переключателе душ — кран советского золотникового типа: попытаться вывинтить вон тот шестигранник с еле заметными внутренними шести гранями! Если получится конечно И уже потом механизм вытаскивается

06-07-2013: домохозяйка

скажите, а если сломалась кнопка у смесителя, сорвалась резьба, можно ее где то купить или как то починить?

16-07-2013: Фрол

Просьба подсказать можно ли отремонтировать автоматический кнопочный переключатель-при переключении в верхнее положение(душ)кнопка выскочила со стержнем из крана,в результате вода льётся только в ванну. (стержень с двумя насечками)

16-07-2013: Доктор Лом

Не видя ситуации, сказать что-либо конкретное трудно. Теоретически отремонтировать можно все, но на практике, иногда быстрее и проще заменить дайвотер или даже весь смеситель, чем возиться с ремонтом одной из его деталей.

08-08-2013: Игорь

Мой смеситель верой и правдой работает 15 лет, только дважды менял гипкий шланг на душ. Вчера случилась первая серьезная поломка. При переключении воды именно на душ, одновременно льется вода и из «гусака». Когда его покупал, сказали что смеситель болгарский, но кран — буксы обычные, как и у советских, а вот душевой переключатель выглядит как рычажок в виде «джойстика», преключает воду на душ движением вверх, на «гусак» — вниз, находится между вентилями воды. Стал розбирать: после того как скрутил декоративную ручку переключателя и гайку, удерживающую рычаг, на самом смесителе, оказалось, что рычаг с той стороны, что входит в смеситель, имеет форму вилки, в самом смесителе белая пластмамка с прямоугольным отверстием посередине, куда непосредственно эта вилка и входит, больше ничего не видно. Со стороны, где прикручивается душевой шланг не разбирал — не зная устройство побоялся, что не соберу назад. Обрыл весь Инет, но нигде такую конструкцию не нашел. Очень надеюсь на Вашу помощь в ремонте. Прослуживший верой и правдой столько лет смеситель, очень хочется сберечь и дело не в деньгах.

08-08-2013: Доктор Лом

Судя по описанию у вас золотниковый переключатель душа. Чтобы посмотреть приблизительную конструкцию такого переключателя, достаточно перейти по ссылке.
Если я ошибся и у вас картриджный переключатель душа, то должна быть еще одна гайка, крепящая картридж.

08-08-2013: Игорь

Спасибо за оперативный ответ. А где должна стоять гайка удерживающая картридж, со стороны переключателя или со стороны где накручивается душевой шланг?

08-08-2013: Доктор Лом

Со стороны переключателя.

08-08-2013: Игорь

Там ее нет. Вообще сам корпус смесителя, в том месте где переключатель, слегка выдут и имеет форму мяча для регби в горизонтальной плоскости, а гайка удерживающая рычаг переключателя с внешней резьбой (как слывная пробка картера автомобиля)

08-08-2013: Доктор Лом

М-да. .. трудно давать рекомендации в-слепую. Фотография (ее можно добавить на форуме, ссылка на главной странице) тут была бы хорошим подспорьем. Но попробуем еще. Похоже, вы уже открутили гайку, крепящую картридж. Попробуйте его расшатать и извлечь. Если вы его 15 лет не трогали, то он может сидеть достаточно плотно. Возможно придется снимать излив, чтобы сковырнуть картридж.

08-08-2013: Игорь

С Вами согласен, как говорится: «лучше один раз увидеть…». Почитав и посмотрев все инструкции и описания устройства смесителей на Вашем сайте, думаю, что у меня все-таки золотниковый переключатель, так-как белая пластмаска в которую входит рычаг, находится в глубине корпуса смесителя, причем расположена по вертикали по оси, от отверстия крепления душа до отверстия крепления «гусака». В субботу попробую разобрать в этих местах, если не получится, тогда выставлю фото. Еще раз спасибо за совет, наглядность и доходчивость изложения материала на Вашем сайте

16-01-2014: Виктор

Побежал вытяжной выключатель,как его починить и вообще как его снять???

16-01-2014: Доктор Лом

Если это автоматический переключатель, то под кнопкой есть огранка под ключ, нужно вытянуть кнопку, чтобы завести ключ. Если простой — то кнопка просто откручивается, а затем ключом выкручивается переключатель.

16-01-2014: Олег

Смеситель на три предмета врезной в борт акриловой ванны «Раин» неисправен переключатель душ-ванна вода бежит одновременно и из лейки и из крана. (переключатель вмонтирован в излив) ремонтируется он или нет, есть смысл ремонта, есть подобная практика или нет?

16-01-2014: Доктор Лом

Тогда лучше сами не лезьте, зовите сантехника. Но и это не гарантия. Часто намного проще и быстрее полностью поменять смеситель, чем возиться с ремонтом переключателя.

17-01-2014: Виктор

В переключателе есть прокладка? И вообще почему из него вода может бежать, в чём причина?

17-01-2014: Доктор Лом

Как правило есть и не всегда одна. Причина протечки как правило в износе одной из прокладок. А найти прокладки для определенной модели смесителя — это большая проблема, даже если у вас простой кнопочный переключатель. Какие именно смесители устанавливаются на акриловые ванны RAIN, я не знаю.

18-01-2014: Виктор

Смеситель походу автоматический, но под кнопкой нет огранки и сама кнопка не откручивается не по часовой не против. Может снизу снимается?? Хотя и там огранки нет.

18-01-2014: Доктор Лом

Не видя смесителя ничего конкретного сказать не могу.

09-02-2014: Виктор

Смеситель автоматический.Сняв кнопку увидел, что вода льется из штыря,на который закручивается кнопка переключателя на душ. Что нужно поменять, чтобы не текло??

09-02-2014: Доктор Лом

На штоке (штыре) должна быть огранка под ключ. Выкрутив шток, вы увидите резиновую прокладку, которая скорее всего пришла в негодность. Ее следует поменять, а вот найдете вы прокладку под свой дайвотер или нет — это уже другой вопрос.
Если огранки под ключ нет, то проще поменять весь дайвотер.

10-02-2014: Виктор

Огранки под ключ нет и дайвотер со смесителя не снимается. Кнопку переключателя снял так, сначала снял душевой шланг со смесителя(он снизу) и вставив в отверстие плоскую отвертку выкрутил кнопку, а шток сам не выкручивается. Получается весь смеситель надо менять?

10-02-2014: Доктор Лом

Если излив не съемный, то придется менять весь смеситель.

11-02-2014: Виктор

Излив не съемный, он цельный со смесителем.И что из за чего побежало то,смеситель и года не простоял? И такие смесители вообще, лучше в будущем не покупать?

11-02-2014: Доктор Лом

Как правило смесители стоимостью менее 40-50$ долго не служат. Могу предположить, что смеситель у вас китайского производства и свой срок службы он уже исчерпал. Впрочем, я могу ошибаться. А вопросу выбора смесителя посвящена отдельная статья «Как выбрать смеситель».

08-03-2014: Альбина

Сломался смеситель. Точнее переключатель душ-ванна, он вытяжной. Обратно до упора не заходит. Есть смысл пробовать разбирать смеситель или надо ставить уже новый?

22-06-2014: Николай

заменил кран-буксу в смесителе, устранил течь. Но при переключении на «душ»,струйка воды продолжает течь из гусака. Почему?

22-06-2014: Доктор Лом

Одно из двух: или кран-букса не подходит к вашему смесителю или это дефект литья смесителя. Впрочем это в том случае, если вы поменяли кран-буксу на переключателе. Если вы поменяли кран-буксу на входе горячей или холодной воды, то к переключателю такая кран-букса никакого отношения не имеет.

04-09-2014: Наталия

Добрый день. Купили новый смеситель на ванную, поставили. Чтобы закрыть или открыть кран и чтобы потекла вода, надо поворачивать переключатель на душ. То есть когда вода не течет и кран закрыт. Если просто повернуть кран, то вода не будет течь. А только после того, как переключатель на душ повернеш в лево или право. При закрытие тоже самое. Просто закрыв кран и не повернув переключатель душа в лево или право, вода с крана или душа будет маленькой струйкой бежать все время. Что делать?

04-09-2014: Доктор Лом

Судя по всему у вас некачественный смеситель и если гарантия на него действует, то его следует поменять. Впрочем у дешевых смесителей с золотниковым переключателем такая проблема — плохая фиксация в одном из положений — встречается довольно часто и не факт, что новый смеситель от той же фирмы будет работать намного лучше.
Если вы не хотите менять смеситель, то переставьте ручку переключателя в положение на 9 часов или на 3 часа и вешайте на ручку что-нибудь увесистое, например сетку с детскими игрушками для ванны. Иногда помогает. Как это сделать, можете посмотреть в статье «Ремонт переключателя душа в картинках»

11-09-2014: Евгений

Есть шаровые краны и шаровые картриджи в смесителях но к переключателям душ-излив это не имеет никакого отношения.

Полную ерунду написали. Своими глазами вижу шаровый переключатель душ-излив. Даже в магазине при покупке об этом сказали.

07-02-2015: Анастасия

Купили ванну с каскадным смесителем, на нем переключатель на душ поднимается и опускается,слабо включаешь воду все хорошо, даёшь напор больше, переключатель выскакивает и вода уходит на душ, в чем проблема?

08-02-2015: Доктор Лом

Возможно, такова конструкция смесителя, а может это дефект. Не видя смеситель ничего конкретного сказать не могу.

12-02-2015: Илья

Здравствуйте. Установил смеситель с кнопочным переключателем. Переключатель работает, при вытягивании переключается на душ. Но в положении душ не фиксируется. Даже при максимально открытом кране возвращается в положение нижний излив. Пружина очень пружинистая, попытки зафиксировать кнопку в положении душ поворачиванием не удались (по часовой не поворачивается, против часовой отворачивается кнопка). Что делать? Пружину менять-подрезать? Как? Спасибо.

13-02-2015: Доктор Лом

Возможно напор в водопроводной сети недостаточен для нормальной работы переключателя. Попробуйте подобрать менее тугую пружину. Для начала проверьте работу переключателя вообще без пружины. Может причина вообще не в пружине.

29-03-2015: ольга

Устанавливаем смеситель на 4 позиции cisa artistica — если включить переключатель душ — кран вода течет и из крана и из душа.Что делать? Может надо сначала закрыть воду, а потом переключать???

29-03-2015: Доктор Лом

С подобными смесителями дела пока не имел, поэтому ничего конкретного сказать не могу. Попробуйте обратиться в сервисный центр, гарантийный срок у подобных смесителей обычно не малый.

26-04-2015: Александер

Здравствуйте Доктор Лом. Установил 2 года назад смеситель автоматический, год отработал, а сейчас очень туго работает. Огранки под кнопкой нет, гладкий шток. Как разобрать, чтобы почистить? Заранее спасибо. С уважением Александр.

26-04-2015: Доктор Лом

Данная статья является обзорной, потому как рассмотреть все возможные модели переключателей и их особенности не представляется возможным. Возможно кнопка на вашем переключателе откручивается. Если нет, то лучше вызовите сантехника, так оно надежнее будет (пусть он голову ломает).

16-05-2015: Елена

Здравствуйте,подскажите пожалуйста можно ли отремонтировать вытяжной (кнопочный) переключатель воды, такой как у вас есть на картинке, он первый, вода течет прямо из под кнопки? Купили новый, поставили-тот же результат, сдали назад в магазин, но настораживает что дефект одинаковый, может что то не так делаем? хотя сложно сделать что то не так, прикрутили и все?

16-05-2015: Доктор Лом

Судя по вашему описанию, у вас автоматический переключатель, к тому же на гарантии и потому в него лучше не лезть, а еще раз поменять на новый. Даже если вам удастся разобрать переключатель, то найти к нему нужные прокладки будет не просто.

07-06-2015: Надежда

Почему при положении переключателя на гусак, вода не идет, а при положении на душ, вода идет? Попробовали разобрать переключатель, открутили винт, а ручка поворотник не снимается.

07-06-2015: Доктор Лом

Вы не указали, какой тип переключателя у вас. Если золотникового типа, то посмотрите статью «Ремонт переключателя душа в картинках», может пригодится.

20-06-2015: Ирина

Скажите пожалуйста,как правильно переключать воду с гусака на душ в смесителе с золотниковом переключателем.

20-06-2015: Ирина

Можно ли в смесителя с золотниковым переключателем производить переключение с гусака на душ при включённой воде,или необходимо выключать воду и только после переключать.и если ведёт ли к поломке(а точнее,при переключении,да и просто при включении воды,она течёт как из гусака,так и из душа)то,что вода не отключалась в момент переключения с гусака на душ?заранее благодарю!!

20-06-2015: Доктор Лом

Как правило переключатели золотникового типа очень просты, а потому не очень надежны, в том смысле, что переключают воду относительно плохо (больше подробностей в статье «Ремонт переключателя душа в картинках»). Переключать воду конечно же можно при включенной воде, основной причиной возможных поломок это не является.

30-06-2015: Юрий

Здравствуйте. Скажите пожалуйста, где можно купить переключатель, как на последнем фото?Автоматический.

30-06-2015: Юрий

Здравствуйте, Хочу добавить к предыдущему вопросу. У меня переключатель автоматический кнопочный. Как на нижнем фото. В позиции излив из него течёт вода.Можно ли его отремонтировать?Он по моему не разбирается.Ну и где можно на крайний случай его купить.Ищу уже более полугода. Заранее спасибо. С уважением. Юрий

30-06-2015: Доктор Лом

Вообще-то на последнем фото показан простой переключатель душа. А автоматический переключатель душа проще купить новый, чем отремонтировать. Продаются такие переключатели в специализированных магазинах и даже в интернете. Только набирайте в поиске: дайворер, диветер и пр.

27-07-2015: Евгений

Здравствуйте. У меня такой вопрос: перестала работать кнопка переключения режимов в душевой лейке Hansgrohe Raindance Select 150. Эта лейка разбирается как-то или надо покупать новую?

27-07-2015: Доктор Лом

С подобными лейками дела не имел (обычно лейки из такого ценового ряда ремонтируют в сервис-центрах), поэтому ничего дельного сказать не могу.

24-08-2015: Ирина

У нас смеситель iddis с автоматическим переключателем душа,который очень быстро перестал быть автоматическим,т.е. перестал сам возвращаться в положение излив.А сейчас очень тяжело вообще переключается,чтобы включить душ,нужно приложить очень много усилий,хотя эксплуатируем его меньше года.Подскажите,пожалуйста,что может быть причиной?

24-08-2015: Доктор Лом

Скорее всего в переключателе отсутствует смазка и тут одно из двух. Или смазка вымылась в процессе эксплуатации (а значит была некачественной) или ее изначально было недостаточно, а возможно она отсутствовала вообще (и такое бывает). В принципе вам достаточно смазать переключатель, вот только сделать это не всегда просто.

17-10-2015: Наталья

Здравствуйте! Подскажите, пожалуйста! Смеситель «Elghansa DWT»(Германия), служит уже верой и правдой 3 года! Но сейчас заупрямился. Когда включаешь воду, особенно посильней напор, то течёт одновременно из крана и из лейки. Местного сантехника вызывать не хочется, т.к. у него на всё один ответ: «Менять надо!» Может подскажите, в чём может быть дело! P.S. Аэратор поменяла.

17-10-2015: Доктор Лом

Причины могут быть разные, например в переключатель душа попал мусор из водопроводной сети или испортилась прокладка. Но в любом случае, чтобы найти и устранить причину, смеситель нужно разобрать, а тут я вам помочь не смогу.
Наиболее оптимальное решение в таких случаях — обратиться в сервисный центр.

16-04-2016: Константин

После замены переключателя душ/гусак пропал напор воды и горячей и холодной.ранее стоял вытяжной, сейчас поворотный.
Подскажите, пожалуйста, как решить проблему?

16-04-2016: Доктор Лом

Возможно дело и не в переключателе, а в забившемся аэраторе. Попробуйте его прочистить (можете посмотреть статью «Как почистить аэратор смесителя»). А вообще для выяснения проблемы смеситель часто приходится разбирать. Можете посмотреть статью «Ремонт золотникового переключателя душа в картинках», если у вас теперь золотниковый переключатель.

17-04-2016: евдокия

Здр! Поставили смеситель с автомитч переключателем. Так вот он, переключатель, вкл только при высоком давлении воды. Вся ванна в воде((((как только снизить давление выключается обратно. Никаких регуляторов, перемычек и всякого рода нету. Какие нибудь хитрости уловки у вас есть? или как быть?

17-04-2016: Доктор Лом

Автоматический переключатель потому и автоматический, что реагирует на давление воды и для его нормальной работы должно быть соответствующее давление. Поэтому ничего обнадеживающего сказать вам не могу, разве только можете поменять смеситель на другой, с ручным переключателем.

03-05-2016: Сергей

новый смеситель хайба бергоф(двуручковый)переключатель квадрат без единой дыркки.на1 полный оборот.сразу потек. какого он типа и как к нему добраться? в комплекте крошечный шестигранный ключик.хелп!

03-05-2016: Доктор Лом

По вашему описанию трудно сказать что-либо определенное, более точное название модели помогло бы прояснить картину. Но в принципе haiba — не дорогой бренд, потому полагаю переключатель у вас золотникового типа или ему подобный. Если на переключателе нет декоративной заглушки, закрывающей крепление, то он либо откручивается либо просто снимается.

09-08-2016: Влад

Добрый день! Помогите, пожалуйста решить проблему. Течёт переключатель струя/душ. В положении душ кнопку необходимо вытянуть, при отсутствии воды переключается в положение «кран». Сама кнопка расположена НА ГУСАКЕ! (честно говоря ни у кого из моих родстивенников/друзей/знакомых/клиентов-а их больше тысячи такого же смесителя не видел). Вроде «испанец». Покупал году в 98-99, ставил 1 января, после речи «Я ухожу…»-как сейчас помню))
Что сделал. Открутил шланг для душа. Открутил гусак. Большим шестигранником (10) вытащил «элемент переключения» из гусака. А дальше… ? Больше ничего не разбирается, имеются два сильно стёршихся резиновых уплотнительных кольца. Но подозреваю, что дел во внутренностях. Что-то есть на штоке. А как заменить? Или всё ?—«баста карапузики…» ?

График 80 Резьба редукционной втулки x Резьба

График 80 Резьба редукционной втулки x Резьба — поставка оптом

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Меню

Поиск

Поиск

Массовая поставка рифов

cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208389″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208390″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»209958″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208391″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208392″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»209999″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208393″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208394″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208395″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»209997″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208396″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208397″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208398″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»209998″ data-product-category=»»> cdn.bulkreefsupply.com/media/catalog/product/cache/2a0347fd6fbce930fe59c2e593eae099/2/0/208389-spears-grouped.jpg» data-product-brand=»Bulk Reef Supply» data-product-images=»{"0":{"url":"https:\/\/media2.cdn.bulkreefsupply.com\/media\/catalog\/product\/cache\/2a0347fd6fbce930fe59c2e593eae099\/2\/0\/208389-spears-grouped.jpg","mime_type":""}}» data-product-sku=»208399″ data-product-category=»»>

Сгруппированные позиции продукта

Название продукта	Кол-во
График 80 Переходная втулка 1/2” втулка x 1/4” внутренняя резьба Артикул: 208389 В наличии 4,45 доллара США 4,45 доллара США
График 80 Переходная втулка 3/4” втулка x 1/4” внутренняя резьба Артикул: 208390 В наличии 3,22 доллара США 3,22 доллара США
График 80 Переходная втулка 3/4” втулка x 1/2” внутренняя резьба Артикул: 209958 В наличии $5,33 $5,33
Редукционная втулка, график 80, втулка 1 дюйм x внутренняя резьба 1/2 дюйма Артикул: 208391 В наличии 4,43 доллара США 4,43 доллара США
Редукционная втулка, график 80, втулка 1 дюйм x внутренняя резьба 3/4 дюйма Артикул: 208392 В наличии 4,43 доллара США 4,43 доллара США
Редукционная втулка Schedule 80 1 1/4” втулка x 3/4” внутренняя резьба Артикул: 209999 В наличии $6,66 $6,66
График 80 Переходная втулка 1 1/2” втулка x 1/2” внутренняя резьба Артикул: 208393 В наличии $7,77 $7,77
Редукционная втулка Schedule 80 1 1/2” втулка x 3/4” внутренняя резьба Артикул: 208394 В наличии $7,77 $7,77
График 80 Переходная втулка 1 1/2” втулка x 1” внутренняя резьба Артикул: 208395 В наличии $7,77 $7,77
Редукционная втулка Schedule 80 1 1/2” втулка x 1 1/4” внутренняя резьба Артикул: 209997 В наличии $7,77 $7,77
Редукционная втулка, график 80, втулка 2 дюйма, внутренняя резьба 1/2 дюйма Артикул: 208396 В наличии $9,43 $9,43
Редукционная втулка Schedule 80 2” втулка x 3/4” внутренняя резьба Артикул: 208397 В наличии $10,10 $10,10
Schedule 80 Переходная втулка 2” втулка x 1” внутренняя резьба Артикул: 208398 В наличии $10,10 $10,10
Редукционная втулка Schedule 80 2” втулка x 1 1/4” внутренняя резьба Артикул: 209998 В наличии $8,88 $8,88
Редукционная втулка Schedule 80 2” втулка x 1 1/2” внутренняя резьба Артикул: 208399 В наличии $10,10 $10,10

Перейти в конец галереи изображений

Перейти к началу галереи изображений

Подпишитесь на информационный бюллетень Bulk Reef Supply

Узнавайте первыми о распродажах, специальных предложениях, новых продуктах, последних эпизодах BRSTV и выигрывайте бесплатные призы!

Зарегистрироваться сейчас

© 2022 Bulk Reef Supply. Все права защищены.

Политика конфиденциальности

Фитинги из нержавеющей стали – Резьбовая втулка высокого давления 1/2″ с наружной резьбой x 3/8″ с внутренней резьбой 4500 PSI

(пока отзывов нет) Написать рецензию

1/2 дюйма, наружная резьба x 3/8 дюйма, внутренняя резьба NPT — втулка — инструментальный фитинг высокого давления из нержавеющей стали 316 (манометрическое давление 5000 фунтов на кв. дюйм)

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

4026-ПО

Наличие:

В наличии

Вес:

0,50 фунта

В настоящее время: $14,39

Часто покупают вместе:

• Описание
• Дополнительная информация
• 0 отзывов

Описание

Справочные размеры: A=1,16 E=0,44 F=0,87



Характеристики материалов:

Характеристики — стандартные резьбовые фитинги для приборов высокого давления:

• Плоская конструкция ключа позволяет использовать стандартный шестигранный ключ.
• Привлекательная отделка, подходящая для прецизионного оборудования.
• Значительно меньший вес по сравнению с трубными фитингами класса 3000.
• Конструкция тонкой трубной резьбы соответствует или превосходит требования ASME B1.20.1 по обеспечению максимального зацепления резьбы.
• Наружная трубная резьба с колпачками для защиты от повреждений.
• Доступны фитинги из нержавеющей стали SS316, латуни и углеродистой стали.

Резьбовые фитинги Стандартная оценка:

Стандартная оценка Фитинги разработаны в соответствии с требованиями норм ASME B31.3 для технологических трубопроводов. Эти размеры трубной резьбы доступны от 1/8 дюйма до 1 дюйма NPT

Просмотр номинальных давлений

PDF/спецификации/брошюра

Технические характеристики трубных и приварных фитингов

Просмотреть всеЗакрыть

Дополнительная информация

Размер (дюймы):	. 500 (1/2″)
Тип материала:	Нержавеющая сталь 316
Тип продукта:	Втулка, наружная и внутренняя
Категория:	Фитинги высокого давления
Категория:	Приборная арматура
Торцевое соединение:	NPT

Просмотреть всеЗакрыть

0 Отзывы

Просмотреть всеЗакрыть

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

Клиенты также просмотрели

Фитинги из нержавеющей стали — Резьбовая втулка высокого давления 3/8″ с наружной резьбой x 1/4″ с внутренней резьбой 4500 PSI

(пока отзывов нет) Написать рецензию

Наружная резьба 3/8 дюйма x внутренняя резьба 1/4 дюйма NPT — Втулка — КИП высокого давления из нержавеющей стали 316 (манометрическое давление 6300 фунтов на кв.

дюйм)

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

4026-ОН

Наличие:

В наличии

Вес:

0,50 фунта

В настоящее время: $11,42

Часто покупают вместе:

• Описание
• Дополнительная информация
• 0 отзывов

Описание

Справочные размеры: A=1,13 E=0,37 F=0,75



Характеристики материалов:

Характеристики — стандартные резьбовые фитинги для приборов высокого давления:

• Плоская конструкция ключа позволяет использовать стандартный шестигранный ключ.
• Привлекательная отделка, подходящая для прецизионного оборудования.
• Значительно меньший вес по сравнению с трубными фитингами класса 3000.
• Конструкция тонкой трубной резьбы соответствует или превосходит требования ASME B1.20.1 по обеспечению максимального зацепления резьбы.
• Наружная трубная резьба с колпачками для защиты от повреждений.
• Доступны фитинги из нержавеющей стали SS316, латуни и углеродистой стали.

Резьбовые фитинги Стандартная оценка:

Стандартная оценка Фитинги разработаны в соответствии с требованиями норм ASME B31.3 для технологических трубопроводов. Эти размеры трубной резьбы доступны от 1/8 дюйма до 1 дюйма NPT

Просмотр номинальных давлений

PDF/спецификации/брошюра

Технические характеристики трубных и приварных фитингов

Просмотреть всеЗакрыть

Дополнительная информация

Размер (дюймы):	0,375 (3/8 дюйма)
Тип материала:	Нержавеющая сталь 316
Тип продукта:	Втулка, наружная и внутренняя
Категория:	Фитинги высокого давления
Категория:	Приборная арматура
Торцевое соединение:	NPT

Просмотреть всеЗакрыть

0 Отзывы

Просмотреть всеЗакрыть

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

Клиенты также просмотрели

Руководство по клапанам

.

Клапаны представляют собой механические устройства, которые контролируют поток и давление в системе или процессе.

Клапаны представляют собой механические устройства, которые регулируют поток и давление в системе или процессе. Они являются важными компонентами трубопроводной системы, по которой транспортируются жидкости, газы, пары, суспензии и т. д.

Доступны различные типы клапанов.. запорные, шаровые, пробковые, шаровые, двустворчатые, обратные, диафрагменные, пережимные, предохранительные, регулирующие клапаны и т. д. Каждый из этих типов имеет ряд моделей, каждая из которых имеет различные характеристики и функциональные возможности. Некоторые клапаны управляются автоматически, в то время как другие управляются вручную или с помощью привода, пневматического или гидравлического привода.

Функции клапанов:

• Остановка и запуск потока
• Уменьшить или увеличить поток
• Управление направлением потока
• Регулирование расхода или давления процесса
• Сброс системы трубопроводов до определенного давления

Существует множество конструкций, типов и моделей клапанов для широкого спектра промышленных применений. Все они удовлетворяют одной или нескольким из указанных выше функций. Клапаны являются дорогостоящими изделиями, и важно, чтобы для их функции был выбран правильный клапан, и он должен быть изготовлен из материала, подходящего для технологической жидкости.

Независимо от типа все клапаны имеют следующие основные части: корпус, крышку, трим (внутренние элементы), привод и уплотнение. Основные части клапана показаны на изображении справа.

Корпус клапана

Корпус клапана, иногда называемый кожухом, является основной границей нагнетательного клапана. Он служит основным элементом клапанного узла, поскольку является каркасом, скрепляющим все части вместе.

Корпус, первая граница давления клапана, сопротивляется нагрузкам давления жидкости от соединительного трубопровода. Он получает входной и выходной трубопровод через резьбовые, болтовые или сварные соединения.

Концы корпуса клапана предназначены для соединения клапана с трубопроводом или патрубком оборудования с помощью различных типов концевых соединений, таких как сварка встык или раструб, резьба или фланцы.

Корпуса клапанов отлиты или выкованы в различных формах, и каждый компонент имеет определенную функцию и изготовлен из материала, подходящего для этой функции.

Корпус клапана

Крышка клапана

Крышка клапана

Крышка отверстия в корпусе представляет собой крышку и является второй по важности границей напорного клапана. Как и корпуса клапанов, крышки доступны во многих конструкциях и моделях.

Крышка служит крышкой корпуса клапана, отлита или выкована из того же материала, что и корпус. Обычно он соединяется с корпусом резьбовым, болтовым или сварным соединением. При изготовлении клапана внутренние компоненты, такие как шток, диск и т. д., помещаются в корпус, а затем прикрепляется крышка, которая скрепляет все детали внутри.

Во всех случаях крепление крышки к корпусу считается границей давления. Это означает, что сварное соединение или болты, соединяющие крышку с корпусом, являются деталями, удерживающими давление. Крышки клапанов, хотя и необходимы для большинства клапанов, вызывают беспокойство. Крышки могут усложнить изготовление клапанов, увеличить размер клапана, составить значительную часть стоимости клапана и стать источником потенциальных утечек.

Обвязка клапана

Съемные и заменяемые внутренние детали клапана , контактирующие с протекающей средой, в совокупности обозначаются как Обвязка клапана . К этим деталям относятся седло(я) клапана, диск, сальники, прокладки, направляющие, втулки и внутренние пружины. Корпус клапана, крышка, уплотнение и т. д., которые также соприкасаются с протекающей средой, не считаются тримом клапана.

A Характеристики трима клапана определяются поверхностью контакта диска и седла и отношением положения диска к седлу. Благодаря триммеру возможны базовые движения и управление потоком. В конструкциях трима с вращательным движением диск скользит близко к седлу, вызывая изменение отверстия для потока. В конструкции трима с линейным перемещением диск поднимается перпендикулярно от седла, так что появляется кольцевое отверстие.

Детали трима клапана могут быть изготовлены из различных материалов из-за различных свойств, необходимых для противостояния различным силам и условиям. Втулки и сальниковые уплотнения не испытывают таких сил и условий, как диск и седло клапана.

Свойства текучей среды, химический состав, давление, температура, расход, скорость и вязкость являются одними из важных соображений при выборе подходящих материалов трима. Материалы трима могут быть, а могут и не совпадать с материалом корпуса клапана или крышки.

▸ Трим клапана API 600 Нет

Диск клапана и седло(я)

Диск Диск – это деталь, которая пропускает, дросселирует или останавливает поток в зависимости от его положения. В случае пробки или шарового крана диск называется пробкой или шаром. Диск является третьей по значимости первичной границей давления. Когда клапан закрыт, на диск действует полное давление системы, и по этой причине диск является компонентом, зависящим от давления. Диски обычно кованые, а в некоторых конструкциях имеют твердую поверхность для обеспечения хороших износостойких свойств. Большинство клапанов названо конструкцией их дисков.

Седло(я) Седло или уплотнительные кольца обеспечивают посадочную поверхность для диска. Клапан может иметь одно или несколько седл. В случае шарового или обратного клапана обычно имеется одно седло, которое образует уплотнение с диском, чтобы остановить поток. В случае задвижки имеется два седла; один на стороне вверх по течению, а другой на стороне вниз по течению. Диск задвижки имеет две посадочные поверхности, которые соприкасаются с седлами клапана, образуя уплотнение для остановки потока. Для повышения износостойкости уплотнительных колец их поверхность часто наплавляют путем сварки с последующей механической обработкой контактной поверхности уплотнительного кольца. Чистовая обработка поверхности седла необходима для хорошего уплотнения, когда клапан закрыт. Уплотнительные кольца обычно не считаются деталями, контактирующими с давлением, поскольку корпус имеет достаточную толщину стенки, чтобы выдерживать расчетное давление, не полагаясь на толщину уплотнительных колец.

Шток клапана

Шток клапана обеспечивает необходимое движение диска, плунжера или шара для открытия или закрытия клапана и отвечает за правильное положение диска. Одним концом он соединен с маховиком клапана, приводом или рычагом, а другим — с диском клапана. В задвижках или шаровых кранах линейное движение диска необходимо для открытия или закрытия клапана, в то время как в плунжерных, шаровых и дроссельных клапанах диск вращается, чтобы открыть или закрыть клапан.

Стержни обычно кованые и соединены с диском резьбой или другими способами. Для предотвращения утечек в области уплотнения необходима тонкая обработка поверхности штока.

Существует пять типов штоков клапанов.

• Поднимающийся шток с наружным винтом и хомутом
  Наружная часть штока имеет резьбу, а часть штока в клапане гладкая. Резьба штока изолирована от потока среды набивкой штока. Доступны два разных стиля этих дизайнов; один с маховиком, прикрепленным к штоку, чтобы они могли подниматься вместе, а другой с резьбовой втулкой, которая заставляет шток подниматься через маховик. Клапан этого типа обозначается буквами «O. S. и Y». является общей конструкцией для клапанов NPS 2 и более.


• Поднимающийся шток с внутренним винтом
  Резьбовая часть штока находится внутри корпуса клапана, а уплотнение штока вдоль гладкой части, которая подвергается воздействию атмосферы снаружи. В этом случае резьба штока находится в контакте с протекающей средой. При вращении шток и маховик вместе поднимаются, чтобы открыть клапан.


• Невыдвижной шток с внутренним винтом
  Резьбовая часть штока находится внутри клапана и не поднимается. Диск клапана перемещается вдоль штока, как гайка, если шток вращается. Резьба штока подвергается воздействию текучей среды и поэтому подвергается ударам. Вот почему эта модель используется, когда пространство ограничено для возможности линейного перемещения, а проточная среда не вызывает эрозии, коррозии или истирания материала штока.


• Подвижный шток
  Шток этого клапана не вращается и не поворачивается. Он входит и выходит из клапана, чтобы открыть или закрыть клапан. Эта конструкция используется в ручных рычажных клапанах быстрого открытия. Он также используется в регулирующих клапанах, приводимых в действие гидравлическими или пневматическими цилиндрами.


• Поворотный шток
  Эта модель широко используется в шаровых, плунжерных и поворотных затворах. Движение штока на четверть оборота открывает или закрывает клапан.

В главном меню «Клапаны» вы найдете несколько ссылок на подробные (большие) изображения клапанов с выдвижным и не выдвижным штоком.

Уплотнение штока клапана

Для надежного уплотнения штока и крышки необходима прокладка. Это называется уплотнением, и оно снабжено, например, следующие компоненты..

• Сальниковая втулка, которая сжимает набивку сальником в так называемую сальниковую коробку.
• Сальник, разновидность втулки, сжимающей набивку в сальник.
• Сальник, камера, в которой сжимается набивка.
• Набивка из нескольких материалов, таких как тефлон®, эластомерный материал, волокнистый материал и т. д.
• Заднее сиденье — это место для сидения внутри капота. Он обеспечивает уплотнение между штоком и крышкой и предотвращает повышение давления в системе против уплотнения клапана, когда клапан полностью открыт. Задние седла часто применяются в запорных и запорных клапанах.

Важным аспектом срока службы клапана является уплотнительный узел. Почти все клапаны, такие как стандартные шаровые, шаровые, запорные, пробковые и дроссельные клапаны, имеют узел уплотнения, основанный на силе сдвига, трении и разрыве.

Поэтому упаковка клапана должна быть выполнена надлежащим образом, чтобы предотвратить повреждение штока и утечку жидкости или газа. Если уплотнение слишком слабое, клапан будет протекать. Если набивка слишком тугая, это повлияет на движение и может привести к повреждению штока.

Типичная уплотняя сборка

1 ЗАБЛЮЧЕНИЯ FOLLOVER

2 ГЛАЗАНИЯ

3 Коробка с начинкой с упаковкой

4 Задняя сиденье

• Совет по обслуживанию 1 . .


  • . Как установить сальник (v1)
  • Совет по обслуживанию 2.. Как установить сальник (v2)

  Бугель клапана и гайка бугеля

  Бугель

  Бугель соединяет корпус клапана или крышку с исполнительным механизмом. Через нее проходит верхняя часть бугеля, удерживающая гайку бугеля, гайку штока или втулку бугеля, и шток клапана. Хомут обычно имеет отверстия для доступа к сальниковой коробке, звеньям привода и т. д. Конструктивно хомут должен быть достаточно прочным, чтобы выдерживать силы, моменты и крутящий момент, создаваемые приводом.

  Гайка бугеля

  Гайка бугеля представляет собой гайку с внутренней резьбой и устанавливается в верхней части бугеля, через которую проходит шток. Например, в задвижке гайка бугеля поворачивается, и шток перемещается вверх или вниз. В случае клапанов Globe гайка фиксируется, и шток вращается через нее.

  Привод клапана

  Клапаны с ручным управлением обычно оснащены маховиком, прикрепленным к штоку клапана или гайке бугеля, который вращается по часовой стрелке или против часовой стрелки, чтобы закрыть или открыть клапан. Таким образом открываются и закрываются шаровые и запорные клапаны.

  Ручные четвертьоборотные клапаны, такие как шаровые, плунжерные или дроссельные, имеют рычаг для приведения в действие клапана.

  В некоторых случаях невозможно или нежелательно приводить в действие клапан вручную с помощью маховика или рычага. К ним относятся:

  • Большие клапаны, которые должны работать при высоком гидростатическом давлении
  • Клапаны должны управляться из удаленного места
  • Когда время открытия, закрытия, дросселирования или ручного управления клапаном больше, чем требуется по критериям проектирования системы

  Эти клапаны обычно оснащены приводом.
  Привод в самом широком смысле — это устройство, которое производит линейное и вращательное движение источника энергии под действием источника управления.

  Базовые приводы используются для полного открытия или полного закрытия клапана. Приводы для управления или регулирования клапанов получают сигнал позиционирования для перемещения в любое промежуточное положение. Существует множество различных типов приводов, но ниже приведены некоторые из наиболее часто используемых приводов клапанов.

  • Зубчатые приводы
  • Приводы электродвигателей
  • Пневматические приводы
  • Гидравлические приводы
  • Электромагнитные приводы

  Дополнительную информацию о приводах см. в главном меню «Клапаны». Клапаны, в которых запорный элемент, как в запорных, шаровых, диафрагменных, пережимных и подъемных обратных клапанах, перемещается по прямой линии, позволяя, останавливая или дросселируя поток.

• Поворотные клапаны. Когда запорный элемент клапана перемещается по угловой или круговой траектории, как в дроссельных, шаровых, плунжерных, эксцентриковых и поворотных обратных клапанах, такие клапаны называются поворотными клапанами.
• Четвертьоборотные клапаны. Некоторым поворотным клапанам требуется приблизительно четверть оборота, от 0 до 90°, движения штока, чтобы полностью открыться из полностью закрытого положения или наоборот.

Классификация клапанов по движению

Типы клапанов	Линейное перемещение	Вращательное движение	Четвертьоборотный
Ворота	ДА	НЕТ	НЕТ
Глобус	ДА	НЕТ	НЕТ
Заглушка	НЕТ	ДА	ДА
Шар	НЕТ	ДА	ДА
Бабочка	НЕТ	ДА	ДА
Поворотный чек	НЕТ	ДА	НЕТ
Мембрана	ДА	НЕТ	НЕТ
Зажим	ДА	НЕТ	НЕТ
Безопасность	ДА	НЕТ	НЕТ
Рельеф	ДА	НЕТ	НЕТ

Номинальные характеристики класса

Номинальные характеристики клапанов по давлению-температуре обозначаются номерами классов. ASME B16.34, Клапаны с фланцами, резьбой и под приварку — один из наиболее широко используемых стандартов на клапаны. Он определяет три типа классов: стандартный, специальный и ограниченный. ASME B16.34 охватывает классы 150, 300, 400, 600, 900, 1500, 2500 и 4500 клапанов.

Сводка

На этой странице определен ряд основных сведений о клапанах.

Как вы могли заметить, в главном меню «Клапаны» вы также можете найти информацию о нескольких и часто применяемых клапанах в нефтяной и химической промышленности.
Это может дать вам представление и хорошее понимание различий между различными типами клапанов и того, как эти различия влияют на работу клапана. Это поможет правильному применению каждого типа клапана при проектировании и правильному использованию каждого типа клапана во время эксплуатации.

Стандарты резьбы | Tameson.com

Рисунок 1: Резьба клапана

Для обеспечения совместимости и простоты обслуживания резьба стандартизирована. Для существующих и новых применений необходимо определить тип резьбы, чтобы гарантировать правильное соединение соединения.

Таблица совместимости

Thread DesignThread

Содержание

• Как определить неизвестный тип потока?
• Общие стандарты резьбы
  • BSP — труба британского стандарта
  • NP — Национальная (американская) трубная резьба
  • M – Метрическая резьба (ISO)
  • Единые стандарты резьбы
• Совместимость с резьбой
• Дополнительная информация

Как определить неизвестный тип потока?

Рисунок 2: Шагомер

Чтобы определить неизвестный поток, проверьте следующее:

• Пол: Мужчина или женщина.
• Конус: Параллельный или конусный. Это можно определить либо путем визуального осмотра, либо путем измерения диаметра резьбы в начале и конце с помощью штангенциркуля.
• Диаметр резьбы: Для наружной резьбы измерьте большой диаметр, а для внутренней резьбы измерьте внутренний диаметр. Обратите внимание, что этот диаметр всегда будет отличаться от номинального размера резьбы.
• Шаг резьбы: Для этой цели можно использовать измеритель шага (рис. 5). Обязательно измерьте несколько образцов, чтобы подтвердить точность шага. Если измеритель шага недоступен, подсчитайте количество витков резьбы в 1-дюймовом пролете (TPI), и обратная величина будет вашим шагом резьбы в дюймах. Если вы сомневаетесь, что резьба метрическая, посчитайте количество витков в 10-мм пролете. Обратная величина этого числа и есть размер шага в мм.

Затем возьмите эту информацию и просмотрите приведенные ниже распространенные типы резьбы и их таблицы, чтобы найти правильный тип резьбы, который у вас есть.

Общие стандарты резьбы

BSP — труба британского стандарта

BSP, или резьба Витворта, представляет собой семейство стандартов резьбы, принятых во всем мире, за исключением США. Эта форма резьбы основана на V-образной резьбе 55° с закругленными основаниями и гребнями, как показано на рис. 2. Для резьбы, соответствующей BSP, наружный диаметр трубной резьбы немного меньше фактического наружного диаметра трубы. а меньший диаметр будет очень близок (меньше) к внутреннему диаметру внутренней резьбы. Существует два типа потоков BSP:

1. BSPP: Наружная и внутренняя резьбы параллельны. Соединения BSPP широко используются в Великобритании, Европе, Азии, Австралии, Новой Зеландии и Южной Африке. Размеры можно увидеть в таблице 1.
2. BSPT: Наружная резьба коническая, а внутренняя резьба обычно параллельная. Соединения BSPT особенно популярны в Китае и Японии. Размеры можно увидеть в таблице 2.

Рис. 3. Профиль с цилиндрической наружной резьбой BSPP (слева) и профиль с конической наружной резьбой BSPT (справа)

Резьбы BSP обозначаются буквами, каждая из которых представляет тип резьбы и соответствующие стандарты ¹ :

• G: внешнее и внутреннее параллельное (ISO 228, DIN 259) — BSPP
• R: внешний конус (ISO 7, EN 10226, BS 21, JIS B 0203) — BSPT
• Rp: Внутренняя параллель (ISO 7-1, EN 10226) — BSPT
• Rc: внутренний конус (ISO 7) — BSPT
• Rs: внешний параллельный (BS 21) — BSPT — Устарело

¹ ISO 7: Трубная резьба, на которой выполнены герметичные соединения. ISO 228: Трубная резьба, где на резьбе не выполнены герметичные соединения.

Пример маркировки: EN 10226 Rp 2 ½
Относится к трубной конической резьбе Британского стандарта (EN 10226) с внутренней параллельной формой (Rp) и номинальным размером 2 ½.

Фактические размеры наиболее часто используемых резьб BSP перечислены в Таблице 1 и Таблице 2 для резьб BSPP и BSPT соответственно. В таблице 3 приведены данные о размерах труб, соответствующих этим резьбам.

Примечание: Каждый размер резьбы обозначается номером, который имеет мало общего с фактическим размером резьбы. Это несоответствие возникает из-за изменений в производственной практике и стандартизации на протяжении всей истории стандартизации трубной резьбы. Поэтому всегда сравнивайте измерения с фактическими размерами, указанными в таблицах.

Таблица 1: BSPP (G) – параллельная труба Британского стандарта
Номинальный размер резьбы	Большой диаметр (мм)	Малый диаметр (мм)	TPI (in-1)
G 1/16	7,723	6,561	28
G 1/8	9,728	8,566	28
G 1/4	13. 157	11.445	19
G 3/8	16.662	14.950	19
G 1/2	20,955	18.631	14
G 3/4	26.441	24.117	14
Г 1	33.249	30.291	11
Г 2	59.614	56,656	11

Таблица 2: BSPT (R/Rp) – конусная труба Британского стандарта
Номинальный размер наружной конической резьбы (дюймы)	Номинальный размер внутренней цилиндрической резьбы (дюймы)	Большой диаметр (мм)	Малый внутренний диаметр (мм)	TPI (in-1)
R 1/16	RP 1/16	7,723	6.490	28
R 1/8	RP 1/8	9,728	8. 495	28
Р 1/4	рупий 1/4	13.157	11.341	19
Р 3/8	рупий 3/8	16.662	14.846	19
Р 1/2	рупий 1/2	20,955	18.489	14
Р 3/4	рупий 3/4	26.441	23,975	14
Р 1	1 9 рупий0042	33.249	30.111	11
Р 2	2 рупии	59.614	56.476	11

Таблица 3: Британские стандартные размеры труб для стандартных размеров резьбы
Номинальный размер G / R (дюймы)	Соответствующая труба
	Ду (мм)	Фактический наружный диаметр (мм)	Стена (мм)
1/16	3
1/8	6	10,2	2
1/4	8	13,5	2,3
3/8	10	17,2	2,3
1/2	15	21,3	2,6
3/4	20	26,9	2,6
1	25	33,7	3,2
2	50	60,3	3,6

Рис. 4: Сопряжение профиля резьбы NPT, где верхняя часть представляет собой внутреннюю резьбу фитинга, а нижняя — наружную трубную резьбу.

NP — Национальная (американская) трубная резьба

Американская национальная трубная резьба была создана на основе V-образной резьбы 60° со сглаженными вершинами и впадинами (рис. 3) и широко используется в США и Канаде. Существует два типа резьбы NP:

1. NPS: Прямая резьба, т.е. наружная и внутренняя резьбы параллельны.
2. NPT: Коническая резьба, что означает коническую наружную и внутреннюю резьбы. Чаще используются резьбы NPT. Спецификации резьбы NPT основаны на ANSI B1.20.1, а размеры резьбы указаны в таблице 4.

Таблица 4: NPT – национальная (американская) трубная коническая резьба
Номинальный размер резьбы (дюймы)	Большой диаметр (мм)	TPI (in-1)
1/16	7,950	27
1/8	10. 287	27
1/4	13.716	18
3/8	17.145	18
1/2	21.336	14
3/4	26.670	14
1	33.401	11,5
2	60.325	11,5

Пример маркировки: 3/8–18 NPT

Национальная трубная резьба обозначается номинальным размером (3/8), за которым следует число витков резьбы на дюйм (18) и символ серии резьбы (NPT).

Примечание: NPS (National Pipe Straight) не следует путать с NPS (номинальный размер трубы), который представляет собой американский набор стандартов для труб. Для заданного наружного диаметра NPS (номинальный размер трубы) обеспечивает несколько спецификаций труб (толщины стенок), в то время как профиль трубной резьбы остается одним и тем же среди них.

M – Метрическая резьба (ISO)

Рисунок 5: Профиль метрической резьбы

Метрическая резьба является одним из первых типов резьбы общего назначения, получивших международное признание. V-образная форма резьбы имеет боковой угол 60°, наружная и внутренняя резьбы параллельны (рис. 4). Метрические резьбы бывают разных размеров шага для данного диаметра: крупный шаг и мелкий шаг. Крупная резьба имеет размер шага по умолчанию, тогда как мелкая резьба имеет меньший шаг и используется реже. В результате грубая резьба идентифицируется только по диаметру, а мелкая резьба распознается по диаметру, а также по размеру шага.

Метрическая резьба бывает двух разных размеров шага для данного диаметра:

1. Крупный шаг: Они имеют размер шага по умолчанию в соответствии с таблицей 5 и являются наиболее часто используемыми. Они соответствуют ISO 724 (DIN 13-1).
2. Мелкий шаг: Они имеют меньший размер шага и в маркировке требуют указания диаметра шага. Они соответствуют ISO 724 (DIN 13-2 до 11).

Пример маркировки: M8
Относится к крупной метрической резьбе диаметром 8 мм (что согласно таблице 5 соответствует шагу 1 мм)

Пример маркировки: M4 x 0,5
Указывает на мелкую резьбу диаметром 4 мм и шагом 0,5 мм.

М 10 М 10

Таблица 5: Метрическая резьба (грубая)
Размер резьбы (мм)	Большой диаметр (мм)	Малый диаметр (мм)	Шаг (мм)
М 3	2,98	2,459	0,5
М 4	3,978	3,242	0,7
М 5	4,976	4.134	0,8
М 6	5,976	4,917	1
М 8	7,974	6,917	1,25
М 10	9,968	8. 376	1,5
М 12	11,97	10.106	1,75
М 16	15,96	13.835	2
М 20	19,96	17.294	2,5
М 24	23,95	20.752	3

Унифицированные стандарты резьбы

Рисунок 6: Пример мелкой и крупной резьбы UTS

В Соединенных Штатах и ​​Канаде унифицированный стандарт резьбы (UTS) описывает стандартную форму и серию резьбы, а также допуски, допуски и обозначения, применяемые к винтовой резьбе. Болты, гайки и другие резьбовые соединения стандартизированы в соответствии с этим стандартом.

Угол наклона унифицированной резьбы составляет 30°, резьба симметрична. В результате их обычно называют резьбой 60°. Фактически резьба UTS имеет тот же профиль 60°, что и метрическая резьба ISO, но ее характерные размеры (внешний диаметр и шаг) обозначены как дюймовые, а не миллиметровые значения. Стандарт UTS контролируется Американским обществом инженеров-механиков (ASME) и Американским национальным институтом стандартов (ANSI)

.

Единый стандарт резьбы имеет три различных варианта: унифицированная крупная резьба (UNC), унифицированная мелкая резьба (UNF) и унифицированная сверхмелкая резьба (UNEF). Разница между ними заключается в количестве нитей на дюйм. Например, размер крепежа размером 1 дюйм в UNC имеет 8 TPI, в UNF 12 TPI и 20 TPI в UNEF). Для получения дополнительной информации о размерах см. приведенные ниже таблицы. В то время как размеры ¼ дюйма и выше обозначаются их размером, ниже ¼ дюйма стандарт ООН обозначает эти размеры номером. Например, размер 12-32 будет UNEF #12, 12-28 будет UNF #12. Для получения дополнительной информации о размерах обратитесь к приведенным ниже таблицам шагов.

Рисунок 7: Внутренняя резьба (A), Наружная резьба (B). На этом изображении отчетливо виден угол наклона 30°.

Таблица шагов унифицированной крупной резьбы

Номинальный диаметр	Резьбы на дюйм	Большой диаметр, дюймы	Большой диаметр мм	Сверло для метчиков, размер	Шаг
#1	64	0,073	1,854	1,5000	0,397
#2	56	0,086	2,184	1,8000	0,453
#3	48	0,099	2,515	2. 1000	0,529
#4	40	0,112	2,845	2,3500	0,635
#5	40	0,125	3,175	2,6500	0,635
#6	32	0,138	3,505	2,8500	0,794
#8	32	0,164	4,166	3,5000	0,794
#10	24	0,19	4,826	4.0000	1,058
#12	24	0,216	5.486	4.6500	1.058
¼	20	0,25	6,35	5.3500	1,27
5/16	18	0,313	7,938	6.8000	1.411
⅜	16	0,375	9,525	8. 2500	1,587
7/16	14	0,438	11.112	9.6500	1,814
½	13	0,5	12,7	11.1500	1,954
16 сентября	12	0,563	14.288	12.6000	2,117
⅝	11	0,625	15.875	14.0500	2,309
¾	10	0,75	19.05	17.0000	2,54
⅞	9	0,875	22.225	20.0000	2,822
1	8	1	25,4	22.8500	3,175
1 ⅛	7	1,125	28.575	25.6500	3,628
1 ¼	7	1,25	31,75	28. 8500	3,628
1 ⅜	6	1,375	43,925	31.5500	4.233
1 ½	6	1,5	38,1	34.7000	4.233
1 ¾	5	1,75	44,45	40.4000	5,08
2	4,5	2	50,8	46.3000	5,644

Унифицированная таблица шага мелкой резьбы

Номинальный диаметр	Резьбы на дюйм	Большой диаметр, дюймы	Большой диаметр мм	Сверло для метчиков, размер	Шаг
#0	80	0,06	1,524	1,25	0,317
#1	72	0,073	1,854	1,55	0,353
#2	64	0,068	2,184	1,9	0,397
#3	56	0,099	2,515	2,15	0,453
#4	48	0,112	2,845	2,4	0,529
#5	44	0,125	3,175	2,7	0,577
#6	40	0,138	3,505	2,95	0,635
#8	36	0,164	4,166	3,5	0,705
#10	32	0,19	4,826	4. 1	0,794
#12	28	0,216	5.486	4,7	0,907
1/4″	28	0,25	6,35	5,5	0,907
5/16″	24	0,313	7,938	6,9	1,058
3/8″	24	0,375	9,525	8,5	1,058
7/16″	20	0,438	11.112	9,9	1,27
1/2″	20	0,5	12,7	11,5	1,27
9/16″	18	0,563	14.288	12,9	1.411
5/8″	18	0,625	15.875	14,5	1.411
3/4″	16	0,75	19.05	17,5	1,587
7/8″	14	0,875	22. 225	20,4	1,814
1	12	1	25,4	23,25	2,117
1 1/8″	12	1,125	28.575	26,5	2,117
1 1/4 дюйма	12	1,25	31,75	29,5	2,117
1 ⅜	12	1,375	43,925	32,75	2,117
1 ½	12	1,5	38,1	36	2,117

Унифицированная таблица шагов сверхтонкой резьбы

Номинальный диаметр	ниток на дюйм	Большой диаметр, дюймы	Большой диаметр мм	Сверло для метчиков, размер	Шаг
#12	32	0,216	5.486	4,8	0,794
1/4″	32	0,25	6,35	5,7	0,794
5/16″	32	0,313	7,938	7,25	0,794
3/8″	32	0,375	9,525	8,85	0,794
7/16″	28	0,438	11. 112	10,35	0,907
1/2″	28	0,5	12,7	11,8	0,907
9/16″	24	0,563	14.288	13,4	1,058
5/8″	24	0,625	15.875	15	1,058
11/16″	24	0,688	17.462	16,6	1,058
3/4″	20	0,75	19.05	18	1,27
13/16″	20	0,813	20.638	19,6	1,27
7/8″	20	0,875	22.225	21.15	1,27
15/16″	20	0,938	23.812	22,7	1,27
1″	20	1	25,4	24,3	1,27
1 1/16 дюйма	18	1,063	26,988	25,8	1. 411
1 1/8″	18	1,125	28.575	27,35	1.411
1 1/4 дюйма	18	1,25	31,75	30,55	1.411
1 5/16 дюйма	18	1,313	33,338	32,1	1.411
1 3/8 дюйма	18	1,375	34,925	33,7	1.411
1 7/16 дюйма	18	1,438	36.512	35,3	1.411
1 1/2 дюйма	18	1,5	38,1	36,9	1.411
1 9/16″	18	1,563	39.688	38,55	1.411
1 5/8″	18	1,625	41.275	40,1	1.411
1 11/16″	18	1,688	42. 862	41,6	1.411

Совместимость с резьбой

Хотя некоторые резьбы BSP и NPT могут достаточно хорошо затягиваться и соединяться друг с другом, различия в шаге и угле резьбы между ними могут привести к спиральной утечке. В частности, при размерах 1/16, 1/8, 1/4 и 3/8 разница в шаге приводит к смещению резьбы. Это смещение может привести к тому, что нити будут закреплены лишь частично. Однако в размерах 1/2 и 3/4 NPT и BSP имеют одинаковый шаг, что позволяет им хорошо входить в зацепление. Тем не менее, поскольку существуют различия в формах резьбы и углах резьбы, проблемы с этим соединением все равно будут. При использовании соответствующего резьбового герметика для низкоуровневых резьбовых соединений эти резьбы можно эффективно использовать вместе. Если вы создаете свою собственную резьбу, прочитайте нашу статью о наборе метчиков и штампов. В Таблице 6 показана совместимость резьбы и требуемый тип уплотнения, которые можно использовать в качестве ориентира для вашего применения.

Наружная резьба рупий Резьба рупий Резьбу Резьба

Таблица 6: Таблица совместимости резьбы
Мой фитинг	Обозначение	Подходящий фитинг	Обозначение	Тип уплотнения	Примечания
BSPP Параллельная внутренняя резьба	Г	BSPP Параллельная наружная резьба	Г	Уплотнительное кольцо/шайба	Rs или NPT здесь не подходит. Резьба Rs немного меньше резьбы G, а резьба NPT имеет другую форму.
		Коническая наружная резьба BSPT	Р	Смазка для ленты/трубы
BSPT, параллельная внутренняя резьба		Коническая наружная резьба BSPT	Р	Смазка для ленты/трубы	G здесь не подходит, так как имеет разные допуски.
Коническая внутренняя резьба BSPT	Рк	BSPT параллельная наружная резьба		Смазка для ленты/трубы	Вставка наружной резьбы NPT здесь является неправильной установкой, так как резьба NPT имеет другую форму.
		Коническая наружная резьба BSPT	Р	Смазка для ленты/трубы
Коническая внутренняя резьба NP	NPT	NP коническая наружная резьба	NPT	Смазка для ленты/трубы	BSP нельзя использовать с резьбой NPT, даже если кажется, что резьба достаточно хорошо входит в зацепление.
NP, параллельная внутренняя резьба	NPS	NP параллельная наружная резьба	NPS	Уплотнительное кольцо/шайба	NPT здесь является неправильной установкой, так как герметизация невозможна.

Щелкните одну из ссылок ниже для получения дополнительной информации:

Thread DesignЦентр технической информацииОбратиться в службу технической поддержки

---

Ежемесячный информационный бюллетень Tameson

• Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
• Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой чепухи и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
• Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!

Подписаться на рассылку новостей

Инструкции по установке водопроводного клапана

— American Valve

Ресурсы

Следующие советы даны только для справки и основаны на передовом опыте и рекомендациях профессиональных подрядчиков по сантехнике. Эта информация ни в коем случае не является исчерпывающей. American Valve не несет ответственности за неправильную установку или неправильное использование своих сантехнических клапанов. Пожалуйста, ознакомьтесь с нашей гарантией и условиями для получения дополнительной информации.

Отрежьте трубку прямо и удалите все заусенцы. Наденьте стандартное обжимное кольцо на трубку, а затем наденьте трубку на клапан. Трубка должна скользить до «плеча» клапана, где она не может пройти дальше. Сдвиньте обжимное кольцо вверх так, чтобы оно находилось на расстоянии от 1/8 до 1/4 дюйма от конца трубы. Плоскогубцы могут быть полезны. Поместите калиброванный обжимной инструмент на кольцо и плотно сожмите его. Включите воду и проверьте, нет ли утечек.

• Зафиксируйте трубу и убедитесь, что клапан не подвергается нагрузке, сдвигу или натяжению. Поддерживайте клапан и защищайте от движения трубы.
• Промойте систему перед переключением клапана, чтобы удалить мусор, который может повредить внутренние компоненты.

Для резьбовых латунных клапанов с IPS (конической) резьбой требуется лента для герметизации резьбы (ПТФЭ) или смазка для трубной резьбы (паста). Резьба шланга (прямая) не требует герметика. Включите воду и проверьте, нет ли утечек.

• Зафиксируйте трубу и убедитесь, что клапан не подвергается нагрузке, сдвигу или натяжению. Поддерживайте клапан и защищайте от движения трубы.
• Промойте систему перед переключением клапана, чтобы удалить мусор, который может повредить внутренние компоненты.

Клапан не разбирать. Очистите все поверхности, подлежащие пайке, мелкой наждачной бумагой или стальной проволочной щеткой, чтобы удалить все следы грязи и масла. Используйте тонкий слой флюса для покрытия поверхностей. Используйте флюс экономно, но не забудьте покрыть всю поверхность. Всегда используйте бессвинцовый припой для сантехнических деталей.

Полностью и осторожно откройте клапан, чтобы подать столько тепла, сколько необходимо для расплавления припоя. Если вы используете газ MAPP, вам следует проявлять дополнительную осторожность, так как он будет более горячим, чем пропан. Рекомендуется убедиться, что пламя касается только концов клапана, а не его центральной части, где можно повредить мягкие тефлоновые уплотнения. Сначала подайте тепло на трубку и передайте как можно больше тепла клапану через трубку, чтобы избежать перегрева клапана.

Когда температура деталей станет достаточно высокой, чтобы расплавить припой, уберите пламя. Затем на соединение наносится припой, который автоматически заполняет соединение за счет капиллярного действия. Используйте припой длиной около 1/2 дюйма для клапана 1/2 дюйма, длиной припоя длиной 3/4 дюйма для клапана 3/4 дюйма и т. д. Использование слишком большого количества припоя приведет к непрочному соединению.

Включите воду и проверьте, нет ли утечек.

• Зафиксируйте трубу и убедитесь, что клапан не подвергается нагрузке, сдвигу или натяжению. Поддерживайте клапан и защищайте от движения трубы.
• Промойте систему перед переключением клапана, чтобы удалить мусор, который может повредить внутренние компоненты.

Откройте вентиль. Аккуратно отрежьте трубу под углом 90 градусов и убедитесь, что на трубе нет сколов или вмятин. Очистите, удалите заусенцы и подготовьте трубу в соответствии с инструкциями по использованию растворителя. Сначала установите все компоненты насухо. Обязательно используйте комбинацию грунтовки и растворителя, соответствующую материалу трубы и клапана (ПВХ, ХПВХ, ПП и т. д.). Поверните трубку на ¼ оборота, вставляя ее в клапан, чтобы обеспечить равномерное покрытие растворителем. Соблюдайте минимальное время отверждения, указанное производителем растворителя, затем включите воду и проверьте отсутствие утечек.

• Не используйте смазочные материалы любого типа.
• Не допускайте попадания грунтовки или растворителя на внутренние рабочие части клапана (диск, шар, седла и т. д.)
• Зафиксируйте трубу и убедитесь, что клапан не подвергается нагрузке, сдвигу или натяжению. Поддерживайте клапан и защищайте от движения трубы.
• Промойте систему перед переключением клапана, чтобы удалить мусор, который может повредить внутренние компоненты.

Используйте 2-3 витка тефлоновой ленты или резьбового герметика, совместимого с пластиковым материалом (ПВХ, ХПВХ, ПП и т. д.). Затяните вручную, а затем используйте ленточный ключ, если необходимо, чтобы повернуть еще на ½ оборота.

• Никогда не используйте плоскогубцы или разводной ключ на пластиковом соединении.
• Зафиксируйте трубу и убедитесь, что клапан не подвергается нагрузке, сдвигу или натяжению. Поддерживайте клапан и защищайте от движения трубы.
• Промойте систему перед переключением клапана, чтобы удалить мусор, который может повредить внутренние компоненты.

Для использования с трубами из меди, ХПВХ и PEX (соединения PUSH-FIT не подходят для труб PEX-AL-PEX или PEX с кислородным барьером). Предназначен для использования с водой или воздухом при давлении 200 фунтов на квадратный дюйм без ударов.

Установка:

1. Отрежьте трубу под прямым углом и удалите все заусенцы. Для надежной герметизации трубка должна быть без царапин и дефектов.
2. Не снимайте втулку с пластиковой вставкой.
3. Полностью вставьте трубу в фитинг, а затем поверните, чтобы проверить соединение и отрегулировать положение рукоятки.
4. Проверка на герметичность.
5. Ограничьте и поддержите трубу с обеих сторон фитинга, чтобы предотвратить движение и нагрузку на соединение.

Не вешайте ничего на трубу.

Снятие:

Фитинги Viper-Lok можно снять, прижав пластиковый съемник к пластиковому наконечнику, чтобы освободить трубу.

• Зафиксируйте трубу и убедитесь, что клапан не подвергается нагрузке, сдвигу или натяжению. Поддерживайте клапан и защищайте от движения трубы.
• Промойте систему перед переключением клапана, чтобы удалить мусор, который может повредить внутренние компоненты.

Убедитесь, что на конце трубы нет деформаций и дефектов. Полностью вставьте трубу в компрессионный конец. Затяните накидную гайку вручную, затем еще на ¼ оборота с помощью гаечного ключа (латунные фитинги) или ленточного ключа (пластиковые фитинги). Включите воду и проверьте, нет ли утечек.

• ЗАПРЕЩАЕТСЯ использовать плоскогубцы или трубный ключ для натяжных гаек.

  No related posts.
