Козырек для дымохода своими руками

Колпак на дымоход своими руками – конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Конструкция

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов состоит из следующих элементов:

  1. Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защищает трубу от попадания в нее атмосферных осадков, мусора, проникновения в дымоход птиц.
  2. Фартук-капельник. Этот элемент колпака защищает оголовок трубы от капель, отскакивающих от зонтика. Он помогает увеличить срок службы дымохода, предотвращает появление коррозии, грибка. Фартук применяют в случае, когда устанавливают колпак на трубу прямоугольной или квадратной формы.

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают во время прочистки или осмотра дымохода.

Чтобы сделать долговечный колпак для трубы дымохода используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

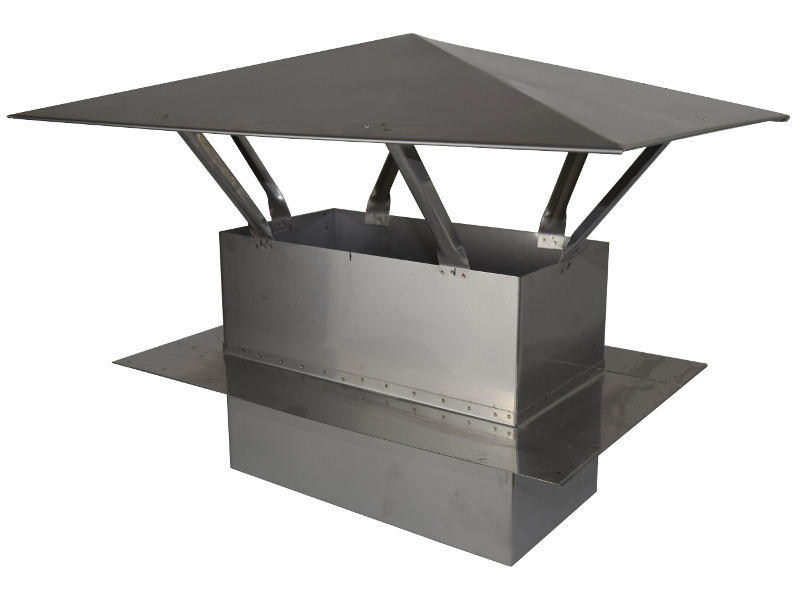

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

  1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
  2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
  3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат.

Процесс выполняют в следующем порядке:

  • Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
  • Следующий этап – создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилия, поэтому к размерам трубы прибавляют зазор 4-5 мм.

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Видео-инструкция

Колпак на дымоходную трубу

Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Монтаж козырька на дымоход

  1. Нужно нарисовать план сборки и установки козырька.
  2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
  3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

  • Оцинкованное железо.
  • Железо из нержавейки.
  • Сплавы меди.
  • Медь.
  • Стальные листы.
  • Титан.
  • Сплавы из титана.
  • Хромированное железо.
  • Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

  • Ножницы, чтобы резать металл.
  • Деревянный молоток.
  • Металлические прутки.
  • Для того чтобы крепить козырек. Уголки.
  • Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Козырек для дымохода своими руками

Первый пример крепления козырька

  1. Необходимо взять 4 металлических прутка, из них получатся стойки.
  2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
  3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
  4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
  5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
  6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

  1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
  2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
  3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
  4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Предназначение колпака на трубу

  1. Колпак называют разными выражениями: флюгарка или Дымник.
  2. Колпак нужен, чтобы тяга была лучше.
  3. А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
  4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
  5. Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Функции, которые выполняет флюгарка

  1. Тяга увеличивается в три раза.
  2. На 30% происходит увеличение КПД для трубы дымохода.
  3. Не дает попадать дождю и снегу.
  4. Вид крыши становится презентабельнее.
  5. Кладка кирпича становится во много раз лучше и крепче.
  6. Придает эстетичности трубы для дымохода.
  7. Удерживает тепло в доме и создает горение яркого пламени.
  8. Каждая флюгарка это искусство.
  9. С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
  10. Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
  11. Дымник не даст верхнему ряду кирпичей разрушаться

Какие колпаки бывают?

  • Плоские колпаки.
  • Полукруглые колпаки.
  • Четырех скатные колпаки.
  • Колпак с флюгером.
  • Колпаки, которые открываются.
  • Для четырех скатной крыши.

Как устроен колпак для трубы дымохода?

  • Крышка.
  • Сетка.
  • Стек воды или по- другому названию капельник.
  • Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
  • Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
  • Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
  • Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

  1. Не дает стекать воде.
  2. Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
  3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
  4. Струя воздуха подхватывает дым и поднимает выше.
  5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
  6. Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

То, что может быть на флюгарке

  • Сетка.
  • Юбка.
  • Искрогаситель.

Размер флюгарки в зависимости от диаметра дымовой трубы

Высота трубы (мм)Ширина трубы (мм)Диаметр (мм)
145245120
170285145
250430210
500840420
6581100520

Классификация козырьков по форме

  • В виде шатра.
  • Четырехскатный козырек.
  • Двухскатный козырек.
  • В виде ровного листа.
  • В виде шпиля.
  • Сводчатый козырек.
  • В виде четырех щипцов.
  • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
  • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
  • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька. Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

  1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
  2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
  3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
  4. Железо из нержавейки.
  5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Почему трубы задымляются?

  1. Неправильно выбран диаметр трубы.
  2. Неправильная длина трубы, а также высота.
  3. Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
  4. Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
  5. Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
  6. Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
  7. Выделение конденсата, в результате чего печь становится сырой. Причина: при понижение температуры газов, которые выделяются при горение топлива. Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
  8. Если неправильно был построен дымоход.
  9. Если стены печной трубы неровные и малое сечение дымоходной трубы.
  10. Если дымоход установлен ниже крыши.
  11. При установке дымохода вблизи высоких деревьев и домов.
  12. Если дымоход пропускает воздух через кирпичную кладку.
  13. Если помещение плохо вентилируется.
  14. Дождь, снег.
  15. Когда на улице теплее, чем в здание.
  16. Когда первый раз разжигаете при замерзшем дымовой трубы.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

  • Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
  • Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
  • Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
  • Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
  • Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
  • Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
  • Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
  • При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
  • Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
  • Если появляются трещины, то нужно замазать раствором глины.
  • После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Можно ли ставить колпак на трубу дымохода и как его правильно сделать

Такая простая вещь, как колпак на трубу дымохода, вызывает множество вопросов: каким он должен быть, как сделать козырек своими руками и вообще, нужно ли его устанавливать? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с необходимости установки защитного колпака.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

  • зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
  • дымник служит защитой от попадания мусора и влаги в виде осадков;
  • если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
  • изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
  • грибок с декоративными элементами дополняет архитектурный стиль здания.
По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Примечание. Составляя перечень, мы не принимали во внимание недостоверную информацию рекламщиков. Утверждения о том, что зонты увеличивают тягу в дымовых трубах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

  1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
  2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
  3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не должны препятствовать свободному выходу продуктов горения».

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

  1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
  2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
  3. На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
  4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.
Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Вытяжные и дымовые каналы оснащаются разными насадками

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.
Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ. Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «подхалима».

Колпак на трубу дымохода: как сделать своими руками, чертежи

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

  • защищает дымоход от внешней факторов: дождя, снега и ветра;
  • выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

  • типом канала;
  • диаметром отверстия.

Основываясь на этих показателях, подбирают:

  • выполненный из хрома и никеля колпак, если дом отапливается газом;
  • съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.
Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

  • он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
  • дымник не даёт попадать внутри мелкому мусору;
  • сетчатая конструкция обеспечивает защиту от гнездования птиц;
  • такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
  • флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

  1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
  2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
  3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

  1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
  2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
  3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
  4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

  1. Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
  2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
  3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
  4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.
После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Что такое колпак на трубу дымохода

Отопительная система состоит из огромного количества конструктивных элементов, обеспечивающих ей качественную работу. Пренебрежительное отношение к ее обустройству просто недопустимо!

  • Для чего нужен колпак на дымоход
  • Конструктивные элементы колпака

Это связано с тем, что любые ошибки или некомпетентность могут обернуться не только возникновением пожаров и порчей имущества, но и привести к гибели людей. А поэтому дымоходная система должна быть в первую очередь правильно обустроена, надежна и максимально эффективна.

Далеко неспроста каждый заботливый хозяин старается украсить свою дымоходную трубу элементом, который в строительных кругах называется дефлектор, а в народе – колпак, флюгарка или дымник.

На самом деле роль этого элемента в отопительной системе по-настоящему бесценна и не ограничивается только приданием эстетически привлекательного вида дымоходной трубе.

Для чего нужен колпак на дымоход

В первую очередь дефлектор обеспечивает создание хорошей тяги в дымоходе и не позволяет сильным порывам ветра задувать огонь в очаге.

Несмотря на то, что флюгарка используется при обустройстве системы отвода продуктов горения не одну сотню лет, ее использование продолжает оставаться актуальным и в наши дни. Сегодня можно встретить дефлекторы, которые внешне представляют собой настоящие произведения искусства и просто завораживают своей утонченной красотой.

Установленный колпак на трубу дымохода будет способствовать изменению движения воздушных потоков в его канале, а это усиливает тягу и стабилизирует процесс горения, благодаря чему в доме всегда тепло и уютно.

Помимо этого, правильно установленный колпак на трубе не позволяет проникать в ее просвет дождю и снегу, а также обустраивать в ней птицам гнезда и попадать листве.

Еще одним важным назначением флюгарки является то, что она, благодаря своей конструкции, стягивает конец трубы, чем препятствует ее преждевременному разрушению.

Из всего вышесказанного можно сделать только один вывод: колпак на дымоход – это один из важнейших элементов отопительной системы, обеспечивающий ее нормальное и стабильное функционирование.

Колпак на дымоход будет работать гораздо эффективнее, если установить его не на прямой, а на извилистый канал.
Желательно, чтобы козырек на дымоход был оснащен капельником, необходимым для удаления влаги, которая, так или иначе, будет скапливаться в верхней части конструкции. Капельник предотвратит стекание дождевой влаги по трубе в летнее время и не позволит обледенеть этому элементу зимой.

Если вовремя не установить козырек над дымоходом, то это может привести к преждевременному разрушению верхней части трубы.

Конструктивные элементы колпака

  • Зонт или крышка.
  • Капельник (иными словами – отвод для воды).
  • Защитная крышка.

Начнем с того, что изготовление флюгарки – задача не самая сложная, и с ней легко можно справиться, если исполнитель является счастливым обладателем элементарных строительных навыков.

При создании колпака необходимо строго соблюдать все пропорции, а также выполнить целый ряд важных требований, предъявляемых к этим конструкциям.

Самыми распространенными материалами для изготовления флюгарок является медь, оцинкованная и нержавеющая сталь. Выбор материала объясняется тем, что дымник должен обладать высокой устойчивостью к коррозии, а также иметь привлекательный внешний вид.

Помимо этого, высокие требования к выбору материала для изготовления колпаков предъявляются еще и по той простой причине, что такие элементы, как правило, располагаются в труднодоступных местах, в связи с чем у владельцев домов фактически нет возможности контролировать их состояние.

По этой причине при выборе материала для изготовления колпака не стоит экономить, ведь, как известно, скупой платит дважды.

Колпак может иметь различную форму: конусообразную, полукруглую, а также этот элемент может быть похож на многощипцовую крышу и даже зонт. Скажем прямо, форма этого элемента мало влияет на его эксплуатационные характеристики и в первую очередь зависит от личных предпочтений хозяина дома.

Для того чтобы изготовить самый простой колпак на дымоход, следует взять металлический оцинкованный лист, имеющий прямоугольную форму и нужные размеры, и четыре стойки. Из металлического листа необходимо будет вырезать козырек, имеющий немного большие размеры, чем сама труба.

На концах стоек, изготовленных из металлического уголка, необходимо будет сформировать отверстия для крепежных элементов. После этого следует изогнуть стойки и зафиксировать их посредством заклепок.

При формировании полукруглого козырька заготовке придается желаемая форма, после этого элемент крепится к стойкам, которые прилегают к стенкам конструкции. На заключительном этапе все изделие устанавливается в верхней части дымоходной трубы.

Изготовить колпак на трубу дымохода можно и собственными силами. А если еще к этому приложить максимум старания и немного фантазии, так и вовсе можно превратить этот элемент в настоящее произведение искусства.

Рекомендуем это почитать:



Козырек на дымоход своими руками: этапы изготовления

Во все времена и эпохи камин считался символом домашнего очага. В обязательном порядке его сопровождает такой элемент, как труба дымохода, которая устанавливается на крыше дома. Определенные и совсем немаловажные функции при этом выполняет козырек, который устанавливается поверх дымохода. Основным его предназначением является защита трубы от разнообразных природных воздействий. Стоит отметить, что козырек на трубу дымохода также может выполнять и роль декоративного элемента, придающего дому утонченный винтажный стиль. В этом случае можно приобрести готовый «дымник» (как его еще называют), который может быть дополнен какими-либо интересными деталями.

В случае если вас больше интересуют его функциональные качества, вы вполне можете изготовить козырек на дымоход своими руками. Навесы для дымоходной трубы не имеют сложной конструкции. Именно поэтому, для того чтобы сделать козырек на трубу своими руками, необязательно иметь какие-либо особые навыки или специальное оборудование. Все, чего требует процесс изготовления навесов для дымохода, это наличие материала, минимального количества инструментов, соблюдение некоторых правил и рекомендаций, а также терпения.

Перед тем как сделать козырек на дымоход своими руками, необходимо правильно выбрать материал. Учитывая наличие ряда достаточно строгих требований, предъявляемых к навесу, к данному вопросу следует отнестись максимально ответственно.

Козырек на трубу дымохода и его основные функции

На фото — козырек интересного дизайна

Козырек, установленный на дымоходную трубу, имеет множество предназначений:

  1. Защита труб от попадания мусора и атмосферных осадков
  2. Укрепление верхней части дымохода
  3. Отвод влаги
  4. Предотвращение разрушения кладки из кирпича, которое могут вызвать какие-либо внешние воздействия
  5. Правильный отвод продуктов сгорания
  6. Декоративное дополнение к кровле, которое способно значительно улучшить общий вид любого дома.

Качественно и правильно выполненный своими руками козырек на дымоходную трубу не вызовет завихрений воздуха или турбулентности, что поможет избежать таких неприятностей, как шум и вибрация.

Немного о козырьке на дымоход

Навесы на трубу имеют достаточно простую конструкцию, в которую входят крышка (зонт), предотвращающая нежелательное попадание мусора и атмосферных осадков в трубу, и капельник, отводящий сверху стекающую воду в трубу дымохода. Козырек защищает трубу от стекания воды, предотвращая тем самым процесс образования наледи, который может разрушить кирпичную кладку.

В начале своего существования навесы для труб имели лишь функциональное предназначение. Основной принцип конструкции со временем не изменился, но возникла отличная идея дополнять козырьки всевозможными декоративными элементами. Некоторые современные дымники вполне обоснованно берут на себя главную роль основной стилистической задумки всего дома.

За счет козырька, установленного на трубе, значительно усиливается тяга, поскольку потоки воздуха отклоняются. Попадание различного мусора в дымоход предотвращает установленная сетка. Выпуску дыма наружу она никак не помешает, поэтому, изготавливая козырек на дымоход своими руками, очень важно не пропустить и этот, на первый взгляд, малозначительный элемент.

Также стоит заметить, что при наличии навеса КПД дымохода увеличивается примерно на 20%, поскольку циркуляция горячего воздуха в печи или камине при этом значительно улучшается.

Информация о материале для изготовления козырька своими руками

На фото — изготовление козырька для дымохода

На сегодняшний день существует большое разнообразие материала, который можно применить для изготовления козырька дымохода. Наиболее оптимальным вариантом является нержавеющая сталь, имеющая полимерное покрытие. Многие специалисты предпочитают для таких целей применять медь. Кроме того, неплохо подойдет алюминий, сплав титана или, например, оцинкованное железо.

Срок эксплуатации изделия зависит не только от его правильного изготовления, но и от грамотно подобранного материала. Некоторые производители, изготавливая козырьки для дымохода, оборудуют их не только защитной сеткой, но и специальными теплоотражающими экранами. Таким образом труба защищена от попадания мусора, а с помощью защитного экрана полимерная поверхность козырька надежно предохранена от перегрева, что исключает вылет искр на крышу вашего дома.

Подготовительные действия

Перед тем как сделать козырек на дымоходную трубу своими руками, необходимо произвести точные замеры самой трубы. При этом не следует забывать о наличии каких-либо ее особенностей. Еще одной немаловажной деталью козырька для дымоходной трубы является капельник. Ведь именно с помощью него атмосферные осадки не попадают на наружную часть кирпичной кладки дымохода. Как правило, капельник имеет конусообразную форму. Таким образом, защиту имеет не только внутренняя часть трубы для дымохода, но и наружная.

Имейте в виду, что места расположения козырьков в большинстве случаев являются труднодоступными. Для того чтобы воздействия внешней среды не сократили срок службы изделия, сделанного своими руками, очень важно для его изготовления использовать исключительно рекомендуемый материал. Среди наиболее устойчивых к атмосферным явлениям материалов специалисты выделяют медь.

Козырьки могут отличаться своими видами:

  1. Стандартный козырек, имеющий четырехскатную крышу, по форме напоминающий домик.
  2. Навес, имеющий плоское навершие. В большинстве случаев его устанавливают на трубе дома, выполненного в стиле модерн.
  3. Козырек, имеющий навершие в полукруглой форме. Чаще всего его используют для домов, выполненных в европейском стиле.
  4. Навес с четырьмя скатами. Дымоходная труба с таким козырьком имеет возможность свободного проветривания. Помимо этого, такой навес надежно защитит от попадания осадков.
  5. Козырек, имеющий в паре флюгер.
  6. Дымник, в котором предусмотрено открывание крышки. Такой вариант очень удобен, при необходимости прочистить дымоходные каналы есть возможность оценить это достоинство.

К основным отличиям козырьков относятся особенности их конструкции и, конечно, материалы изготовления. При этом их функциональные характеристики практически не изменяются.

Этапы изготовления козырька на дымоходную трубу своими руками

В данном видео говорится о том, как сделать козырек на дымоход:

В качестве примера будет рассмотрен процесс изготовления наиболее простого сводчатого навеса для дымоходной трубы. Для того чтобы сделать его своими руками, следует позаботиться о наличии таких материалов и инструментов, как:

  • Лист металла, имеющий прямоугольную форму (очень важно, чтобы он соответствовал ранее произведенным замерам). Наиболее предпочтительными являются нержавейка или медь.
  • Сетка
  • Гвозди
  • Молоток
  • Дрель
  • Алюминиевые клепки
  • Ножницы по металлу
  • Маркер (простой карандаш).

Этапы работ:

  1. В первую очередь из листа металла вырезается элемент, имеющий прямоугольную форму. При этом имейте в виду, что, согнутый в дугообразное положение, он должен перекрывать отверстие трубы так, чтобы оставался еще большой запас.
  2. Далее изготавливаются 4 стойки, для этого вам потребуется стальной уголок.
  3. На концах каждой из стоек просверлите отверстия, необходимые для крепежных элементов.
  4. Следующим этапом изогните стойки и установите на них металлический прямоугольник. В качестве крепежных элементов используйте заклепки.
  5. Согните металлический лист так, чтобы получилась дуга.

После того как козырек для дымохода готов, остается лишь установить его на предназначенное место. При этом следует убедиться, что концы всех стоек плотно прилегают к стенкам трубы. В заключение просверлите кирпичную кладку дымохода и надежно укрепите козырек с помощью дюбель-гвоздей.

Козырьки на дымоходы отопительных конструкций

На крышах строений, с установленными внутри отопительными конструкциями, можно всегда встретить кирпичную трубу дымохода. Довольно часто она оснащается колпаком для защиты от осадков. Такой подход довольно старый, но он опять возвращается в обиход. И вовсе не зря, так как он привносит индивидуальность сооружениям. С архитектурной точки зрения такие устройства могут быть самыми разнообразными. Далее в материале рассмотрим, как сделать козырек на трубу дымохода. Изготовить козырек на трубу можно не только внешне красивым, но и довольно функциональным.

козырьки на дымоходы фото

Назначение козырька над трубой дымохода

Данный элемент называется дефлектором, в простонародье флюгарка или дымник. Основными целями установки является усиление тяги, благодаря отклонению потоков воздуха. Так же важным моментом будет защита канала от атмосферных осадков, либо попадания мусора. С таким устройством улучшается коэффициент полезного действия системы дымоотвода. Меньшее разрушение кладки кирпича и украшение крыши.

Свойства конструкции

Изделие состоит из двух частей:

— Крышка. Защищает от осадков

— Капельник. Отводит воду, которая стекает по трубе

Данная конструкция была изобретена вместе с печными трубами. После того как в первые конструкции попадал снег, дождь и даже птицы, были изобретены защитные колпаки, которые устранили данные проблемы. Спустя время такое устройство стали дополнять эстетичностью. С тех давних пор, дымники не только защищают керамические трубы для дымохода, но и украшают дома.

козырьки на трубу дымохода на крыше

Разнообразие конструкций

Козырьки на трубу дымохода на крыше бывают различных видов, для строений в европейском стиле, присущи полусферические флюгарки. Благодаря крышам колпака, дымоход защищен от осадков, и способствует к проветриванию дымохода. Если крышка открывающаяся, то это позволяет без трудностей проводить чистку канала дымохода.

Материалы для козырька над дымоходом

Изготавливая козырек на трубу дымохода своими руками, можно использовать различные материалы. Самыми распространенными считаются оцинковка, нержавейка и медь. Они достаточно устойчивы к воде и кислотам. Если применять другие материалы, то через некоторое время козырек над дымоходом станет не пригодным для использования. Тем не менее самым прочным материалом для этих целей считается медь. Козырек из такого материала красиво смотрится и имеет самые высокие показатели устойчивости к воде. Козырьки на дымоходы фото и видео будет ниже.

как сделать козырек на трубу дымохода

Принцип конструкции

Поток воздуха огибает стенки верхнего цилиндра ударяется и скользит по ним, заворачивая вверх высасывает газы, которые идут из трубы. После установки дымника усиливается тяга. При косом ветре, благодаря козырьку тяга тоже увеличивается. Воздух проникает через отверстия верхнего цилиндра, высасывая при этом дым. При движении ветра вниз тяга уменьшается, потому как под дефлектором появляются завихрения воздуха.

Подготовка к установке козырька на дымоход своими руками

Перед тем как сделать козырек на дымоход своими руками, нужно составить чертеж по монтажу на бумаге. Важно не забыть и о капельнике в форме юбки. С помощью его вода не стекает по трубе. Сама флюгарка защищает дымоход со всех сторон.

козырек на дымоход своими руками

Изготавливая козырек на дымоход своими руками чертежи и схемы стоят на первом месте. Далее нужно позаботиться о том, чтобы он стойко вел себя при различных атмосферных явлениях. Так как расположение довольно труднодоступное и лазить туда постоянно не очень удобно. Лучшими дымниками считаются медные или из нержавейки. Его можно также выполнить из профильных труб или других доступных материалов, но он будет менее практичен и надежен. При правильном выборе материала прослужит он многие годы.

 Как сделать козырек на трубу дымохода

Далее рассмотрим, как сделать козырек для дымохода своими руками с фотоматериалами.

козырек на дымоход своими руками чертежи

Упрощенный (сводчатый дефлектор). Для него понадобиться лист металла прямоугольной формы. Из листа вырезаются отверстия под трубу, чтобы она закрывала его. С помощью металлического уголка делаются стойки, предварительно их загнув. Стойки крепятся к углам полученного прямоугольного листа. Лист сгибается дугой и вставляется в дымовой канал. Концы стоек должны плотно прилегать к стенкам трубы. В кладке делаются отверстия, и устройство фиксируется.

Важно: Не важно из какого материала выполнен козырек, тяга в любом случае улучшается. Этим обеспечивается надежная работа отопительной системы.

Козырьки на дымоходы. Колпак на трубу дымохода – какие бывают и как сделать? Двускатный зонт прямоугольной формы

Как известно, дымоходная труба в камине или печи – это одна из важных частей всей отопительной системы. Не менее важным является и козырек на дымоход, который влияет на правильный и постоянный отвод переработанных газов. Данный архитектурный элемент появился еще в древности, но и сегодня его используют за функциональность, практичность, а также за то, что благодаря ему получается завершенный внешний вид дымохода.

Приобрести колпак можно как готовое изделие, разных форм и дизайна, а можно и соорудить самому. Если для Вас, прежде всего, важно, чтобы козырек на дымоход был только функциональным, и не важен его внешний утонченный вид, то тогда такой элемент без проблем Вы сделаете своими руками. Это не сложно! Давайте учится вместе:

Главные характеристики козырька на дымоход

ВАЖНО! Главное назначение козырька — усиливать тягу, что происходить при помощи отклонений воздушного потока. Однако лишь «правильный» козырек будет защищать дымоходную трубу от снега и дождя. Кроме этого, важно и наличие в дымоходе защитной сетки — она препятствует случайному попаданию внутрь конструкции мусора и пернатых!!!

Функции козырьков:

  • Повышение качества тяги;
  • Повышение показателя КПД дымоходной трубы на 20%;
  • от попадания внутрь трубы снега, дождя, а также мелкого мусора и птиц;
  • Повышение прочности кирпичной кладки;
  • Красивый внешний вид крыши.

Сделанный по всем правилам козырек над дымоходом будет являться надежной защитой, а также поможет предотвратить от завихрений и турбулентности воздуха, из-за которых происходит шум и вибрация в дымоходной трубе.

Установка козырька на трубу-дымоход

Сама по себе конструкция этой части дымоходной трубы не сложная. Она состоит из колпака, т.е. зонта, защищающего от снега/дождя, и капельника, с помощью которого отводится вода, стекающая с трубы. Также колпак не дает возможности образованию льда в зимние месяцы года, что в свою очередь предотвращает разрушение конструкции. Именно поэтому его и изобрели несколько столетий тому назад, одновременно с появлением дымоходных труб для печи. Без защиты в виде козырька в такую конструкцию часто попадал мусор, дождь, снег, птицы. И лишь с козырьком эта проблема перестала существовать. Прошло некоторое время, и козырек на трубу дымохода стал выполнять не только техническую функцию, но и стал украшать собой внешний вид кровли. Как самые первые, так и современные колпаки, часто выглядят как настоящее произведение искусства.

ВАЖНО! Бывает так, что две дымоходные трубы ставят на близкое расстояние друг от друга. В таком случае один козырек должен быть выше другого козырька на 50 см. Это поможет не понижать качество тяги в трубах.

Выбор материала для изготовления козырька

На сегодняшний день выбор материалов для козырька достаточно велик. Пользуются медью, алюминием, оцинковкой. Но, как правило, предпочтение все же отдают нержавейке с полимерным покрытием. Стоит отметить, что некоторые фирмы предлагают своим потребителям дополнительно установку не только защитной сетки, но и экранов, отражающих тепло. Такой экран защитит козырек от перегревания его полимерной поверхности.

Труднодоступное расположение козырька предполагает его стойкость к атмосферным осадкам. Именно поэтому этот элемент должен выполняться качественно, из самых стойких материалов. Таким материалом является медь.

Перед тем как приступать к работам по и козырька, рекомендуется правильно спроектировать все Ваши действия на листе бумаги. Не забудьте внести в проект капельник, который выглядит как юбочка. Данный элемент поможет предотвратить попадание снега, дождя на кладку дымохода с внешней стороны. В результате козырек надежно защитит дымоход как снаружи, так и внутри.

Козырьки бывают таких видов:

  • Плоские
  • В виде домика, с четырехскатной крышей
  • В виде домика, с четырехскатной щипцовой кровлей
  • С полукруглой крышей
  • С флюгером
  • Имеют крышку, которая открывается.

Виды козырьков по форме:

  • Сводчатый (полуцилиндрический)
  • Шатровый
  • Четырехскатный
  • Двускатный
  • Шпилеобразный
  • Четырехщипцовый
  • Плоский.

Плоский козырек, сделанный из меди, как правило, ставят на крыши домов, выполненных в стиле Модерн. Европейский стиль постройки дома предполагает использование козырька с полукруглой крышей. А вот благодаря использованию козырька на дымоходе со щипцовой крышей происходит хорошее проветривание, а также надежная защита конструкции от заполнения ее снегом. В козырьке же со встроенным флюгером можно сделать специальную заслонку, благодаря которой продукты сгорания беспрепятственно будут выходить в ветреную погоду наружу. Флюгарка, которая может открываться, очень практичная в применении, так как с ее помощью можно производить без усилий.

v Использование козырька, снабженного элементами, которые легко снимаются, изготовленного на фабрике, дает хорошую тягу.

v В козырьке, сделанным самостоятельно, внешнее сечение делается больше внутреннего сечения трубы в 2-2,5 раза.

Начиная монтаж козырьков, нужно научиться разбираться и в причинах, по которым дымоходная труба задымляется. Это:

1). Не правильный диаметр дымоходной трубы.

2). Маленькая высота дымоходной трубы на крыше и не правильное ее размещение.

3). Задув холодного воздуха при усиленном порывистом ветре. При этом создается определенное давление на продукты сгорания, которые выходят наружу. Это приводит к падению тяги и внутри накапливается основная часть дыма.

Делаем козырек на дымоход самостоятельно

Итак, начнем: как сделать козырек на трубу дымохода самому? Есть не один способ изготовления козырька. Мы приведем в качестве примера лишь два способа.

Приступим к первому из них:

Для того чтобы изготовить колпак следует приготовить 5 элементов: металлический лист в виде прямоугольника, это может быть как оцинковка, так и медь, и 4 стойки. Далее проделываем следующее:

1). Вырезаем из листового металла прямоугольник. Он должен прикрыть отверстие трубы с достаточным запасом.

2). Делаем 4 стойки из стального уголка и на концах просверливаем отверстия для крепления.

3). Сгибаем стойки так, чтобы потом их закрепить заклепками на всех углах металлического прямоугольника.

4). Затем необходимо согнуть металлический лист в дугу, и уже готовый козырек поставить внутрь отверстия дымоходной трубы. Важно, чтобы концы стоек при этом плотно прилегали к дымоходным стенкам.

5). Потом сверлим отверстия в кирпичной кладке и крепим козырек гвоздями.

ВАЖНО! Козырьки на трубу дымохода на крыше необходимо размещать на расстоянии 10 метров от вблизи расположенных деревьев, проводов и других возможных преград. Если такой возможности у Вас нет, то тогда наружная часть дымохода должна быть выше на 1 метр.

Вот, второй пример:

В данном примере мы рассмотрим установление козырька на асбестоцементную трубу, диаметром 12 см.

1). Закрепляем стойки на нижний цилиндр болтами и гайками М6.

2). С помощью хомута прикрепляем верхний цилиндр, который расширяется к низу, к нижнему цилиндру.

3). Собираем обратный конус на фальцах.

4). Монтируем конусообразный козырек заклепками. Самостоятельно Вы можете сделать верхний цилиндр, конус обратный и козырек, используя алюминиевые заклепки с помощью сварки или заклепочника.

ОБРАТИТЕ ВНИМАНИЕ! Делая выкройку деталей козырька на дымоход, необходимо учитывать показатели диаметра трубы, при этом придерживайтесь и соотношения размеров элементов колпака.

Принцип работы козырька

1). Воздушные потоки обволакивают стенки верхнего цилиндра, нанося при этом ему удар.

2). Скользящий поток воздуха по поверхности цилиндра поднимается вверх, подсасывая дым, который выходит из дымохода.

3). при движении воздуха, которое становится более интенсивным в дымоходе после установки козырька.

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов состоит из следующих элементов:

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают во время .

Чтобы сделать долговечный колпак для используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

  1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
  2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
  3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Видео-инструкция

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно . Он решает несколько практических задач:

  • защищает дымоход от внешней факторов: дождя, снега и ветра;
  • выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

  • типом канала;
  • диаметром отверстия.

Основываясь на этих показателях, подбирают:

  • выполненный из хрома и никеля колпак, если дом отапливается газом;
  • съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести - хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением . Есть и другие варианты конструкции:

  • вращающийся флюгер;
  • дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка , выполняют работу в следующем порядке:

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла , толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор . Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка . Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент - установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

На крышах строений, с установленными внутри отопительными конструкциями, можно всегда встретить кирпичную трубу дымохода. Довольно часто она оснащается колпаком для защиты от осадков. Такой подход довольно старый, но он опять возвращается в обиход. И вовсе не зря, так как он привносит индивидуальность сооружениям. С архитектурной точки зрения такие устройства могут быть самыми разнообразными. Далее в материале рассмотрим, как сделать козырек на трубу дымохода. Изготовить козырек на трубу можно не только внешне красивым, но и довольно функциональным.

Назначение козырька над трубой дымохода

Данный элемент называется дефлектором, в простонародье флюгарка или дымник. Основными целями установки является усиление тяги, благодаря отклонению потоков воздуха. Так же важным моментом будет защита канала от атмосферных осадков, либо попадания мусора. С таким устройством улучшается коэффициент полезного действия системы дымоотвода. Меньшее разрушение кладки кирпича и украшение крыши.

Свойства конструкции

Изделие состоит из двух частей:

— Крышка. Защищает от осадков

— Капельник. Отводит воду, которая стекает по трубе

Данная конструкция была изобретена вместе с печными трубами. После того как в первые конструкции попадал снег, дождь и даже птицы, были изобретены защитные колпаки, которые устранили данные проблемы. Спустя время такое устройство стали дополнять эстетичностью. С тех давних пор, дымники не только защищают керамические трубы для дымохода, но и украшают дома.

Разнообразие конструкций

Козырьки бывают различных видов, для строений в европейском стиле, присущи полусферические флюгарки. Благодаря крышам колпака, дымоход защищен от осадков, и способствует к проветриванию дымохода. Если крышка открывающаяся, то это позволяет без трудностей проводить чистку канала дымохода.

Материалы для колпака трубы

Изготавливая козырек на трубу дымохода своими руками, можно использовать различные материалы. Самыми распространенными считаются оцинковка, нержавейка и медь. Они достаточно устойчивы к воде и кислотам. Если применять другие материалы, то через некоторое время колпак станет не пригодным для использования. Тем не менее самым прочным материалом для этих целей считается медь. Козырек из такого материала красиво смотрится и имеет самые высокие показатели устойчивости к воде. Козырьки на дымоходы фото и видео будет ниже.

Принцип конструкции

Поток воздуха огибает стенки верхнего цилиндра ударяется и скользит по ним, заворачивая вверх высасывает газы, которые идут из трубы. После установки дымника усиливается тяга. При косом ветре, благодаря козырьку тяга тоже увеличивается. Воздух проникает через отверстия верхнего цилиндра, высасывая при этом дым. При движении ветра вниз тяга уменьшается, потому как под дефлектором появляются завихрения воздуха.

Подготовка к установке козырька

Перед тем как сделать козырек на дымоход своими руками, нужно составить чертеж по монтажу на бумаге. Важно не забыть и о капельнике в форме юбки. С помощью его вода не стекает по трубе. Сама флюгарка защищает дымоход со всех сторон.

Далее нужно позаботиться о том, чтобы он стойко вел себя при различных атмосферных явлениях. Так как расположение довольно труднодоступное и лазить туда постоянно не очень удобно. Лучшими дымниками считаются медные или из нержавейки. Его можно также выполнить из профильных труб или других доступных материалов, но он будет менее практичен и надежен. При правильном выборе материала прослужит он многие годы.


Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Монтаж козырька на дымоход

  1. Нужно нарисовать план сборки и установки козырька.
  2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
  3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

  • Оцинкованное железо.
  • Железо из нержавейки.
  • Сплавы меди.
  • Медь.
  • Стальные листы.
  • Титан.
  • Сплавы из титана.
  • Хромированное железо.
  • Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

  • Ножницы, чтобы резать металл.
  • Деревянный молоток.
  • Металлические прутки.
  • Для того чтобы крепить козырек. Уголки.
  • Молоток специальный.

Чтобы сделать правильные расчеты , необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Козырек для дымохода своими руками

Первый пример крепления козырька

Второй пример крепления

  1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
  2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
  3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
  4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Предназначение колпака на трубу

  1. Колпак называют разными выражениями: флюгарка или Дымник.
  2. Колпак нужен, чтобы тяга была лучше.
  3. А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
  4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
  5. Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Функции, которые выполняет флюгарка


Какие колпаки бывают?

  • Плоские колпаки.
  • Полукруглые колпаки.
  • Четырех скатные колпаки.
  • Колпак с флюгером.
  • Колпаки, которые открываются.
  • Для четырех скатной крыши.

Как устроен колпак для трубы дымохода?

  • Крышка.
  • Сетка.
  • Стек воды или по- другому названию капельник.
  • Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
  • Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
  • Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
  • Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

  1. Не дает стекать воде.
  2. Не дает образовываться льду , что способствует долговечности кладки и всей конструкции в целом.
  3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
  4. Струя воздуха подхватывает дым и поднимает выше.
  5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
  6. Если дымоход делают профессионалы , то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

То, что может быть на флюгарке

  • Сетка.
  • Юбка.
  • Искрогаситель.

Размер флюгарки в зависимости от диаметра дымовой трубы

Высота трубы (мм) Ширина трубы (мм) Диаметр (мм)
145 245 120
170 285 145
250 430 210
500 840 420
658 1100 520

Классификация козырьков по форме

  • В виде шатра.
  • Четырехскатный козырек.
  • Двухскатный козырек.
  • В виде ровного листа.
  • В виде шпиля.
  • Сводчатый козырек.
  • В виде четырех щипцов.
  • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
  • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
  • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька. Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

  1. Самым популярным материалом считается медные сплавы и сама медь . Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
  2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
  3. На третьем месте идет козырьки из стальных листов . Они уступают меди по времени работы. Они прослужат порядка 40 лет.
  4. Железо из нержавейки.
  5. Сплавы из титана и из самого титана . Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Почему трубы задымляются?

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.


Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Колпак дымохода / Новости и акции / Бастион

Устройство колпака

Классическая модель колпака собирается из нескольких деталей:

  • защитного зонтика — в форме пирамиды, конуса, грибка, полусферы или другой, более сложной конфигурации. Он выполняет функцию защиты трубы от попадания влаги и инородных предметов;
  • фартука — капельника. Эта часть колпака служит защитой оголовка дымоходной трубы от капель, отлетающих от зонтика. Он способствует увеличению срока эксплуатации дымохода, предотвращает разрушение кирпичной кладки, корродирование металлических деталей, появление сырости и грибковых отложений на поверхности труб;
  • кронштейнов — металлических пластин, применяемых для соединения козырька с фартуком. Их количество выбирается в зависимости от типоразмера дымохода и веса зонтика. Для крепежа изделий используется метод сварки.



Принцип работы

Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:

  • воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков;
  • скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала;
  • движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры;
  • если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.
  • изготавливаются из металла толщиной 1.5 мм
  • покраска в два слоя: цинкогрунт и основной цвет по RAL



Ассортимент Колпаков на трубу

Колпак Гранд Д-1

Это универсальная, благодаря чему самая востребованная модель. Основными достоинствами данного колпака для дымохода являются простота и эргономичность. Несмотря на сдержанность дизайна, изделие гармонично впишется в фасад любого строения. Оно отлично справляется со своими функциями – защищает устье трубы от осадков, птиц и мусора. Данная модель подходит как для дымоходов, так и для вентиляции.







Колпак Гранд Д-3

Колпак стандартный с закрытым выпуском дымохода котельной или камина
Данная модель имеет важную особенность – закрытую конструкцию, что повышает ее надежность и придает дополнительные защитные свойства. Изделие лаконично вписывается в дизайн строения, подходит для любых крыш, может визуально подстраиваться под дизайн кровли. Изготовленное из металла, оно прослужит очень долго и не потребует обслуживания или ухода. Основным его предназначением является предотвращение попадания в устье трубы осадков и нежелательных гостей в виде птиц. Практичный вариант чаще всего применяется для труб котельных.







Колпак Гранд Д-4

Современные колпаки для дымоходов могут быть абсолютно разными по форме. И данная модель – яркий тому пример. Изделие имеет Г-образную форму и предназначено для защиты труб от дождя, града, снега, мусора. Также оно препятствует проникновению птиц и прочих нежелательных гостей в устье трубы. Ныне можно изготовить колпаки с любым количеством граней. Кроме угловой, популярностью пользуются Т-образные и другие сложные геометрические конструкции. Эксклюзивный колпак станет изюминкой кровли, поможет подчеркнуть стиль здания и будет справляться со своими прямыми обязанностями не хуже классического.







Колпак Гранд Д-6

Данная модель обладает улучшенными аэрационными свойствами. Обычно именно ее рекомендуют при недостаточной тяге трубы дымохода. Изделие состоит из двух ярусов, второй – способствует проветриванию вредоносных газов и дыма, которые беспроблемно выходят наружу. Как правило, монтаж такого колпака становится необходимой мерой. Следовательно он достаточно презентабельно смотрится и подходит для любых форм крыш, поэтому установить его можно без особых на то причин, по собственному желанию.









Колпак Гранд Д-8

Модель с конструкцией щипцового типа отличается мощным сквозным проветриванием и предназначена для печных дымоходов с квадратным сечением. Она надежно оберегает устье трубы от влаги и сырости, которые могут губительно повлиять на целостность дымохода при резких перепадах температур. Дополнительным преимуществом изделия является оригинальный внешний вид.









Материалы Колпаков на дымоход

  • Полиэстер (Pe)
  • Пурал (Pu)
  • Полиэстер-матовый (PeMa)
  • Пурал-матовый (PuMa)
  • Медь
  • Оксидированная медь
  • Алюминий
  • Цинк-титан
  • Заклепки в цвет материала



Цветовая гамма



RAL 1014
Белый шоколад



RAL 1015  Слоновая кость



RAL 1036
Темно-бежевый



RAL 3003 Красный рубин



RAL 3005 Красное вино



RAL 3009 Красная окись



RAL 3011 Вишневый



RAL 5002 Ультрамарин



RAL 5005 Синий насыщенный



RAL 5021
Синяя вода



RAL 5024
Синее небо



RAL 6002 Зеленый лист



RAL 6005 Зеленый мох



RAL 6020
Болотный



RAL 7005 Мышиный



RAL 7024 Серый графит





RAL 8017 Шоколад



RAL 8019 Серо-коричневый



RAL 9002
Серо-белый



RAL 9006 Белый алюминий (metallic)













Свойства колпака для трубы дымохода:

  • защищает внутреннюю область дымохода от всякого рода мусора. Также он предотвращает внутреннюю часть от запыления.
  • способствует долговечности дымохода посредством защиты ее от климатических осадков
  • увеличивают тягу в дымоходе.  Повышается его устойчивость против сильных ветров
  • выполняет декоративную функцию, довершая образ здания.

Купить колпак на трубу можно в магазине. Но это непростое дело. Ведь следует выбрать изделие правильной конструкции.  А это не так уж легко.  Нужно выбрать модель в соответствии с типом котельной и видом используемого топлива. И тогда при правильной эксплуатации это устройство прослужит своим хозяевам долго.

В нашей компании цена колпака на трубу дымохода ниже рыночных. Наши специалисты подберут подходящую по характеристикам вашей котельной модель. Наша продукция отличается качеством, красивым дизайном и долговечностью.

Мы делаем колпаки из металла. Это не готовые изделия, они изготавливаются у нас на производстве, с помощью металлосгибочного станка. Мы выпускаем их под разные размеры и формы.



Дымоход подвесной, люм на петлях, колпак дымовой, противотуманный

Люм на петлях - один из способов вывода дыма из дома

Дырка в крыше грубая и готовая способ вентиляции небольшого дома с помощью центрального камина. В комнате будет оставаться дым. Все будет вонючим и грязным. Подметание и чистка - это лишь краткое удар, и чистое белье не будет оставаться свежим долго.

Как вы можете избавиться от дыма без сложный архитектура, такая как угловые дымоходы и камины, утопленные в стену? Одно решение средневековыми строителями был установлен своего рода навес или «висячий дымоход», помещенный над открытый каменный очаг, отводящий дым к выходу через крышу, напрямую или с помощью простого дымоход. Археологические свидетельства скудны, так как простые вытяжные шкафы из дерева и глина сотни лет назад не оставляет очевидных следов.

Однако в Шотландском нагорье и на островах «висит» очаг навесов, или хингин. lums (подвесные дымоходы) продолжались и в 20 веке. Тот сфотографировал все еще использовался около 1950 года.Промежутки между деревянными планками здесь набиваются. и покрыт бумагой, а не глиной. Выставлена ​​фотография 1930-х годов. в длинном доме в Моирланиче, Пертшир, демонстрирует люм , покрытый цветочными мотивами. обои, а женщина, сидящая рядом, размешивает кашу над торфяной огонь. Дом не реставрировали, а сохранили в том виде, в каком он был когда приобретен Национальным фондом Шотландии, так, может быть, эта обычная белая книга датируется 1940-ми годами?

Хингин Ламс использовал стену в качестве опоры. Наряду с очагом сбоку (с каменными стенами) комнаты, они были распространены в Шотландии и Ирландии до 20 века. В секунду на фотографии вы можете увидеть кусок железа, используемый в качестве камина, вместе со всеми остальными принадлежности для костра: дрова, хранящиеся под сиденьем, баннок лопата на стене, чайник висит на "сладкой" цепочке.

Туман

Если вы держите открытый очаг посреди комнаты, вы можете использовать дымовую трубу. как те, что нависают над традиционным туманным полюсом северной Италии: посередине гостиной / кухни приподнятая каменная платформа-очаг.Накладные расходы - это каменная вытяжка круглой или квадратной формы. Может быть оштукатурен, обшит панелями и отделан различными материалами. пути, а под ним - простая кирпичная или каменная кладка. Это сейчас очень желательно "особенности" отреставрированных фермерских домов и т. д., но самые ранние из них не привязаны к тщательно спроектированные дымоходы и, скорее всего, будут вентилироваться с помощью простых дымоходов.

Фотография 1930-х годов большой итальянской кухни (справа) показывает довольно продуманную версию. с приподнятой фигурной зоной для приготовления пищи и вытяжкой с деревянной отделкой.Более простой, нижний квадратный очаг более типичен, а форма вытяжки в зависимости от региона отличается от четырехугольной. к округлому луку или колокольчику. Иногда Fogolar находится сбоку от комната с балдахином, поддерживаемым стеной, как у шотландского hingin lum .

Кованая рама с двойным крылом, называемая cjavedâl в Фриули, важная часть установки, с крючками и цепями для приготовления пищи. горшки.смотреть на Il Fogolâr для изображения традиционной луковичной штукатурки. навес над простым квадратным очагом на странице с Fogolar -связанная лексика для заинтересованных. (Запустите его с помощью языковых инструментов Google для английской версии.) В этой книге есть больше картинок на камины, и эта страница на инструменты для приготовления тумана.

Дымные чердаки, черные кухни, дымовые отсеки и другие досовременные подходы к курению

Удаление дыма из жилых помещений стало важным событием в семейной жизни. много последствий. (Представьте, что ваша кухня или гостиная наполнены дымом.) были различные способы навести порядок при переходе от простой дыры в крыше и камин, вставленный обратно в стену с тщательно наклоненным встроенным дымовая труба. Например, вы можете направить дым на крышу через дымовой отсек или колпак для дыма, установленный между комнатами на верхнем этаже дома. В схемы домов из южной Англии XVI века ясно это иллюстрируют. Подобные устройства могут привести к попаданию дыма на чердак, где курят продукты.

«Черная кухня» или «дымовая кухня» на фото (слева) была способом многих центральных Европейские дома не допускали попадания дыма в жилые помещения.Готовка шла на открытом огонь без дымохода, но кухня была отделена от остальной части дома.

Справа - средневековое изображение очага с балдахином из издания Tacuinum Sanitatis опубликовано в Ломбардии 14 века, Италия.

См. Также: страницы, посвященные теме кухни или огня:
Пожары на торфе или дерне
Лопатки или кожура пекарей
Баннок, приготовленный на открытых очагах
Камины

3 ноября 2009 г.


Вернуться к началу страницы

Медные заглушки для дымоходов »

, Джеймс Тредгилл

Наши мастера имеют многолетний опыт создания прекрасных кастомных медных колпачков для дымоходов и медных дымоходов для самых изысканных домов.Медный колпак дымохода компании Classic Copper Works и дымоходный горшок Технологии изготовления передавались от отца к сыну нашим высококвалифицированным мастерам , занимающимся медью . Мы - единственный полный онлайн-источник чего-либо из меди. Что бы вы ни пожелали, мы можем изготовить его в соответствии с вашими требованиями. Свяжитесь с нами, чтобы начать свой проект сегодня!

Заглушка дымохода закрывает всю коробку дымохода (внешнюю часть дымохода) и, в зависимости от типа используемого камина, может включать в себя желоб, декоративный кожух и проволочную сетку. Дымоход представляет собой глиняную или металлическую трубу в верхней части дымохода, сужающую отверстие и увеличивающую восходящий поток. Дымоходы обычно являются декоративными и закрывают только дымоход. Заглушка закрывает только дымоход. Заглушки дымохода массового производства из различных материалов и стилей легко доступны. Classic Copper Works производит только дымоходы и заглушки .


Медные дымоходы

Кожух дымохода или колпак помещается сверху дымохода, чтобы птицы и белки не гнездились в дымоходе. Заглушки для дымоходов для глиняных дымоходов могут иметь защиту от дождя, чтобы дождь не попал в дымоход. Металлическая проволочная сетка часто используется в качестве искрогасителя, чтобы свести к минимуму попадание горящего мусора из дымохода на крышу. Хотя кладка внутри дымохода может поглощать большое количество влаги, которая позже испаряется, дождевая вода может собираться у основания дымохода. Иногда на дне дымохода размещают дренажные отверстия для слива собранной воды.Некоторые заглушки стабилизируют тягу, а не увеличивают ее. Другие медные колпаки дымоходов основаны на эффекте Вентури, решая проблемы нисходящей тяги за счет постоянного увеличения восходящей тяги, что приводит к гораздо более высокому расходу топлива.

Измерительные заглушки для медных дымоходов

диаграммы, приведенные ниже, должны помочь вам определить размер медной дымовой трубы размера и обеспечить размеры для заказа новой медной дымовой трубы или медной дымовой трубы . Медный колпак дымохода для дымохода с глиной. дымохода, диаметр трубы и измерения местоположения не нужный; однако расстояния от края желоба до дымохода необходимы для всех четырех сторон. Укажите расстояние от глиняных дымоходов от каждого внешнего края дымохода .


Важные сведения о медных колпаках для дымоходов

Убедитесь, что дымоход квадратный! Вне квадрата дымоходы требуют медных колпаков дымохода , которые имеют полную длину и / или ширину дымоход плюс количество, которое выходит за пределы квадрата.Причина в том что дымоход неправильной формы перекошен. Таким образом, если ваш дымоход на 1/2 дюйма вне квадрата, а противоположные стороны на квадратный размер составляет 36 дюймов, вам понадобится медная колпак дымохода размером 36 1/2 дюйма на этот размер, чтобы компенсировать выход из строя. квадрат. (См. Диаграмму ниже.)

Проверьте размер искрогасителя дымохода!

Classic Bell Заглушка для дымохода медная имеет стандартную Внутренняя высота 24 дюйма для искрогасителя; медный колпак дымохода Suburban a 20 дюймов высотой. Этого более чем достаточно для большинства дымоходов, которые обычно составляют 16 дюймов. Но обязательно измерьте высоту искрогасителя, прежде чем заказывать медный колпак дымохода !

Версия для печати этого документа: Как измерить медные заглушки дымоходов.

As всегда, если вам нужна помощь с вашим заказом, пожалуйста, звоните в один из Наши специалисты по телефону (888) 908-5339 помогут с измерением или выбором медной крышки дымохода .Мы предлагаем широкий выбор медных колпачков дымоходов .

Выдвижной тент вокруг дымохода

С выдвижной маркизой вы просто открываете навес, когда вам нужно немного тени, и убираете ее, когда вы этого не делаете.

Выдвижной навес на дымоход .

Посмотрите, насколько доступной может быть выдвижная маркиза Sunsetter. Для начала вам нужно отделать дымоход деревом, чтобы можно было разрезать навес. Канаты проходят через шкив, и оператор может их потянуть. Получите бесплатную оценку и сэкономьте деньги на следующем выдвижном или фиксированном навесе, позвонив или отправив форму в marygrove. Выдвижные электромоторизованные навесы. Выдвижные навесы обычно имеют систему шкивов, которая позволяет навесу расширяться и сжиматься. Акцентные навесы на всех этапах строительства ООО «Мерфри Кровельная Компания» Дэниел Разнорабочий.Каждый из этих типов навесов доступен в большом количестве. Арендуйте лучшие тентовые компании в бирмингеме на homeadvisor. Выдвижные навесы - это распространенный выбор, поскольку они просты в эксплуатации и очень долговечны. Устанавливать навесы безопасно и легко, как правило, навесы и навесы крепятся к лицевой стороне здания. Если вы говорите о постоянном, это можно сделать. У нас есть 56 отзывов домовладельцев о ведущих тентовых компаниях в Бирмингеме.Не переносите вечеринку внутрь и упустите красоту дня - купите выдвижной навес. Этот тип продукта является водонепроницаемым, но не водонепроницаемым. Независимо от того, имеет ли ваше здание кирпич, алюминий или винил, навес можно установить относительно легко. Это так просто. Посмотрите, сколько навесов Sunsetter было продано в вашем районе. Вот как установить выдвижной навес.Другие типы жилых навесов на выбор включают выдвижные навесы для кондоминиумов, оконные шторы, солнечные экраны, фиксированные навесы, системы с решетчатой ​​крышей и ассортимент аксессуаров для навесов. Жизнь лучше под закатом. Если вы говорите о том, что намного сложнее закатывается и снимается тент. С гордостью обслуживаем штаты Мичиган, Огайо и Иллинойс. Новая гидроизоляция вокруг дымохода для перенаправления дождевых стоков и ремонт крышки дымохода.Складные навесы складные навесы. Выдвижные навесы на террасе или террасе позволяют контролировать количество тени или солнца вручную или одним нажатием кнопки. Для моторизованных навесов задействовано больше механизмов и деталей, но они имеют те же функции, что и выдвижные навесы, с той разницей, что расширение и сжатие может выполняться с помощью пульта дистанционного управления, а не вручную. Выдвижные навесы для жилых патио и палубные навесы предназначены для защиты от солнечных лучей, ультрафиолетовых лучей, тепла, небольшого дождя, ветра до 20 миль в час в выдвинутом состоянии и не выше.Подождите, какое отношение дымоходы имеют к навесам. Более 80 лет навесы marygrove были ресурсом для лучших, готовых к установке навесов и фасадов.

Навес для патио / навес, яичная скорлупа - Современный - Навесы и палатки

  1. Все продукты
  2. Внешний вид
  3. Газон и сад
  4. Наружные конструкции
  5. Навесы и палатки
  • Описание продукта
  • Возврат
Изготовленные из прочной гальванизированной стали с виниловым покрытием, наши навесы для патио / гаража идеально подходят в качестве навеса на задней стороне вашего дома или дома трейлера.Защитите свой вход, патио или автомобиль от непогоды и палящего солнца. Наш внутренний дворик / навес для машины предназначен для крепления к вашему дому и может быть собран как большой проект DIY, поскольку все детали предварительно вырезаны, просверлены и четко обозначены. Благодаря нашей премиальной 15-летней гарантии эта конструкция выдержит испытание временем. Особенности: Сборка своими руками с предварительно вырезанными и просверленными деталями. СТАЛЬ HDG с виниловым покрытием для исключительной коррозионной стойкости. Емкость 848 кубических футов - при значительных размерах основания 10 'x 20'.Привлекательная однотонная эстетика яичной скорлупы, дополняющая экстерьер здания. Долговечное виниловое покрытие на оцинкованной стали имеет толщину покрытия в 5 раз по сравнению со стандартными стальными зданиями. Используйте в качестве навеса для автомобиля для дополнительного хранения автомобилей, газонного оборудования и лодок или используйте в качестве покрытия внутреннего дворика для защиты от непогоды. Технические характеристики: Габаритные размеры: 10 футов (Ш) x 20 футов (Д) x 96 дюймов (В). Размеры плиты: 123 дюйма (Ш) x 249 дюймов (Д). Внутренние размеры: 119 дюймов (Ш) x 238 дюймов ( D) x 102 дюйма (В).
Этот продукт описан как:
  • Навес 10 x 20
  • навес для автомобиля
  • навес для автомобиля
  • навес для автомобиля
  • навес для автомобиля
  • крытый дворик
  • Навес для автомобиля
  • Стальной навес
  • белый навес для автомобиля
  • В Houzz мы хотим, чтобы вы с уверенностью делали покупки ShelterLogic Attached 10x20 Patio Cover / Carport - Eggshell. Вы можете прочитать реальные отзывы покупателей об этом или любом другом продукте и даже задать вопросы и получить ответы от нас или прямо от бренда. Когда вы покупаете у нас ShelterLogic Attached 10x20 Patio Cover / Carport - Eggshell или любой другой продукт онлайн, вы становитесь частью семьи Houzz и можете рассчитывать на исключительное обслуживание клиентов на каждом этапе этого пути. Если у вас есть вопросы о ShelterLogic или любом другом продукте для продажи, наша служба поддержки клиентов будет рада помочь.

    page_type: page_view_productproduct_topic: topic_0product_price: price_level_5

    Почему вам нужен выдвижной тент

    Почему вам следует приобрести выдвижной тент

    Одно из ваших любимых летних занятий - развлечение друзей и семьи на свежем воздухе в заднем дворике.Однако погода может быть слишком жаркой и солнечной здесь, в северной части штата Нью-Йорк, чтобы устраивать барбекю в дневное время. Если вы обнаружите, что хотите, чтобы у вашего патио была тень, вам понадобится выдвижной навес. За годы предоставления высококачественных профессиональных услуг по обслуживанию, ремонту и установке дымоходов в районе Олбани, Champs Chimney Service сделала своим главным приоритетом повышение уровня комфорта в домах наших клиентов. Чтобы сделать их жилые пространства на открытом воздухе более комфортными, у нас есть дочерняя компания Champs Awning, которая предлагает широкий выбор выдвижных навесов от таких проверенных компаний, как Aristocrat и Titan Screen.Как только вы найдете идеальный навес, вы можете рассчитывать на те же отличные услуги по установке, которые вы получили от наших обученных и опытных профессионалов в области дымоходов. Перед тем как покинуть дом, мы позаботимся о том, чтобы ваш навес был надежно и правильно установлен и работал легко и эффективно. Мы хотели бы рассказать вам о некоторых причинах, по которым вашим задним двориком этим летом нужен выдвижной навес.

    Обеспечивает тень для вашего открытого жилого пространства

    Вы обновили свой задний дворик новым, стильным, устойчивым к атмосферным воздействиям и удобным мебельным гарнитуром, и он стал любимым местом отдыха в вашем доме для всех членов вашей семьи. К сожалению, поскольку у вашего патио нет крыши, вы не можете использовать ее столько, сколько хотели бы, особенно в жаркие летние дни. Без тени не только невыносимая жара, но и повышенный риск получения солнечных ожогов. Выдвижной навес позволяет вам наслаждаться удобным диваном во внутреннем дворике, когда захотите, независимо от того, насколько жаркой и солнечной (или дождливой) может быть погода.

    Повышает энергоэффективность вашего дома в течение всего года

    Выдвижной навес не только контролирует количество солнечного света, которое вы попадаете на улицу, он также позволяет вам решить, сколько солнечного света необходимо в комнате вашего дома.В Champs Awning вы найдете навесы самых разных стилей и размеров, в том числе оконные и дверные. Выдвижной навес на окне помогает повысить энергоэффективность вашего дома за счет сокращения использования вашей системы отопления и охлаждения. Летом вы хотите, чтобы солнце не попадало в ваш дом; однако в холодные серые зимние дни года вам нужно как можно больше солнечного света в вашем доме из-за его тепла и яркости. Оконный навес позволяет регулировать количество солнечного света, которое получает ваш дом в течение года, что повышает энергоэффективность и, что еще лучше, снижает ваши расходы на отопление и охлаждение.

    Если вы хотите повысить энергоэффективность и уровень комфорта снаружи и внутри вашего дома, Champs Chimney Service настоятельно рекомендует выдвижной навес от нашей дочерней компании Champs Awning. Чтобы узнать больше о ваших вариантах маркизы, свяжитесь с нами сегодня для получения дополнительной информации.

    (PDF) Влияние профиля навеса на производительность солнечного теплового дымохода

    Cottam, P., Du our, P., Fromme, P., 2012. Параметрическое исследование производительности солнечного теплового дымохода

    .В: Материалы конференции ISES EuroSun

    2012.

    Дехгани С., Мохаммади А.Х., 2014. Оптимальный размер геометрических

    параметров солнечных дымоходных электростанций - многоцелевой подход к оптимизации

    . Солнечная энергия 105, 603–612.

    Фазель, Х.Ф., Менг, Ф., Шамс, Э., Гросс, А., 2013. Анализ CFD для солнечных дымоходных электростанций

    . Солнечная энергия 98, 12–22.

    Fluri, T.P., Pretorius, J.P., Van Dyk, C., Von Backstro

    m, T.W., Kro

    ¨ger,

    D.G., Van Zijl, G.P.A.G., 2009. Анализ затрат на солнечные дымоходы

    станций. Солнечная энергия 83, 246–256.

    Gannon, A.J., von Backstro

    T.m, T.W., 2000. Анализ цикла солнечного дымохода

    с потерями в системе и характеристиками солнечного коллектора. J. Solar Energy Eng.

    122, 133–137.

    Gholamalizadeh, E., Mansouri, S., 2013. Комплексный подход

    к проектированию и усовершенствованию солнечной дымоходной электростанции: частный случай - проект

    Kerman.Прил. Энергия 102, 975–982.

    Го, П., Ли, Дж., Ван, Ю., Лю, Ю., 2013. Численный анализ оптимального коэффициента падения давления турбины

    в солнечной дымоходной электростанции. Солнечная

    Энергия 98, 42–48.

    Haaf, W., 1984. Солнечные дымоходы, часть II: предварительные результаты испытаний опытной установки

    в Мансанаресе. Int. J. Solar Energy 2, 141–161.

    Haaf, W., Friedrich, K., Mayr, G., Schlaich, J., 1983. Солнечные дымоходы, часть

    I: принцип и строительство пилотной установки в Мансанаресе.Int. J.

    Solar Energy 2, 3–20.

    Харт, Р., Граманн, М., Кра

    Эциг, У. Б., 2012. Оптимизация восходящих дымоходов солнечной энергии

    путем анализа нелинейного отклика. В: Proceedings of

    the International Conference on Solar Updraft Tower Power Tech-

    nology, pp. 193–202.

    Kasaeian, A., Heidari, E., Vatan, N., 2011. Экспериментальное исследование

    климатических воздействий на эффективность пилотной электростанции с солнечным дымоходом.

    Продлить. Поддерживать. Energy Rev.15, 5202–5206.

    Кунсрисук А., 2012. Математическое моделирование наклонного солнечного дымохода

    электростанций. Энергия 47, 582–589.

    Koonsrisuk, A., Chitsomboon, T., 2013. Влияние изменения площади потока на

    потенциал солнечных дымоходных электростанций. Энергия 51, 400–406.

    Корпела, С.А., 2011. Принципы турбомашиностроения. John Wiley & Sons,

    Хобокен.

    Мин, Т., Ван, X., де Рихтер, Р.К., Лю, В., Ву, Т., Пань, Ю., 2012.

    Численный анализ влияния бокового ветра на производительность системы солнечной электростанции с восходящим потоком

    . Обновить. Поддерживать.

    Energy Rev. 16, 5567–5583.

    Пансе, С., Джадхав, А., Гудекар, А., Джоши, Дж., 2011. Наклонный солнечный дымоход

    для производства электроэнергии. Energy Convers. Управлять. 52, 3096–3102.

    Пасумарти Н., Шериф С.А., 1998. Экспериментальное и теоретическое исполнение демонстрационной модели солнечного дымохода - часть I: разработка математической модели

    .Int. J. Energy Res. 22, 277–288.

    Pretorius, J.P., Kro

    ¨ger, D.G., 2006. Работа солнечной дымоходной электростанции -

    mance. J. Solar Energy Eng. 128, 302–311.

    Pretorius, J.P., Kro

    ¨ger, D.G., 2007. Анализ чувствительности действующего

    и технических характеристик солнечной дымоходной электростанции. J. Solar

    Energy Eng. 129, 171–178.

    Pretorius, J.P., Kro

    ¨ger, D.G., 2008. Термоэкономическая оптимизация солнечной дымоходной электростанции

    .J. Solar Energy Eng. 130, 021015-1–

    021015-9.

    Санги Р., Амидпур М., Хоссейнизаде Б., 2011. Моделирование и численное моделирование

    солнечных дымоходных электростанций. Солнечная энергия

    85, 829–838.

    Шлайх, Дж., Бергерманн, Р., Шиль, В., Вайнребе, Г., 2004. Устойчивое производство электроэнергии

    с помощью солнечных восходящих башен. Struct. Англ. Int. 14,

    225–229.

    von Backstro

    m, T.W., 2003. Расчет давления и плотности в дымовых трубах солнечных

    электростанций.J. Solar Energy Eng. 125, 127–129.

    Чжоу, X., Ян, Дж., Сяо, Б. , Хоу, Г., 2007. Моделирование пилотного солнечного

    дымоходного теплового энергетического оборудования. Обновить. Energy 32,

    1637–1644.

    Zhou, X., Bernardes, M.A.d.S., Ochieng, R.M., 2012. Влияние атмосферного перетока

    на поток восходящего потока солнечной энергии. Энергия 42,

    393–400.

    Чжоу, X., Сюй, Ю., Юань, С., Чен, Р., Сун, Б., 2014. Давление и мощность

    Потенциал солнечной восходящей градирни с наклонным коллектором.Int. J.

    Тепломассообмен 75, 450–461.

    296 P.J. Cottam et al. / Solar Energy 129 (2016) 286–296

    История трубочистов: эволюция камина

    В более прохладных частях света, например, в нашем собственном Юджине, штат Орегон, зимой и осенью камины часто используются в качестве источников тепла. дома. Однако в последнее время камины стали более ориентированными на дизайн и архитектуру, чем в прошлом. До появления электричества и центрального отопления в домах камины были важны для выживания и были основным прибором, используемым для приготовления пищи и отопления. Ребята из штата Орегон, посвященные дымоходам, готовы поделиться с вами небольшой историей эволюции камина.

    Доисторические кострища

    Самому старому известному очагу более 300 000 лет, и он считается «первым в мире камином». Есть свидетельства того, что рукотворный огонь существовал на всех пяти обитаемых континентах в доисторические времена. Первобытные костровые ямы строились в пещерах или других жилищах и использовались для приготовления пищи, тепла и защиты от диких животных.Проблема с доисторическими каминами заключалась в том, что в замкнутых пространствах они производили раздражающий и даже токсичный дым. В то время вентиляционных систем не существовало, если только пожар не происходил снаружи.

    Система отопления эпохи римлян

    У древних римлян была очень новаторская система напольного отопления, называемая системой гипокауста. Эту систему использовали дома и общественные здания, такие как бани. Пол был приподнят, позволяя теплу от часто обслуживаемой печи проходить под зданием, нагревая плитку наверху. Стены были полыми и содержали дымоходы, которые также перекачивали тепло во все комнаты. Римляне знали также дымоходы, которые они использовали для выпечки. Жаровни - контейнеры, в которых хранился огонь и раскаленный уголь, - можно было перемещать из комнаты в комнату, и они были похожи на современные обогреватели. После упадка Римской империи система гипокауста была забыта и снова заменена открытыми кострами. Центральное отопление не вернулось до 1900-х годов.

    Средневековые очаги

    Большинство средневековых больших залов и домов имели центральный очаг с открытым огнем.Дым выходил через вентиляционное отверстие в крыше. Жалюзи или вентиляционные отверстия со скошенными ставнями были изобретены в средние века, которые позволяли дыму выходить, а дождю и снегу не попадать внутрь. Дымовые навесы также использовались для сбора дыма и выхода его через стену или крышу, как и дымовая труба. Иногда для небольших помещений их ставили у стены, а не в центре комнаты.

    Камины с дымоходами

    Примерно в 12 веке, когда многоэтажные дома и здания росли, новая система отопления остро нуждалась. Центральные открытые очаги были заменены на камины, встроенные в стену, и были добавлены дымоходы для удаления дыма и чтобы можно было добавить камины на каждом этаже. Камин не претерпел значительных изменений до 1678 года, когда принц Руперт, племянник Карла I в Англии, изобрел каминную решетку, которая обеспечивала лучший приток воздуха к дровам и, следовательно, более разжигаемый огонь.

    Камины на угле

    Нехватка древесины вынудила людей, особенно в больших городах, начать использовать уголь вместо дров для своих каминов.Угольные камины, следовательно, привели к увеличению рабочих мест для трубочистов и мальчиков-скалолазов, о чем мы говорили в октябрьском блоге. Регулярные чистки дымоходов стали необходимостью из-за большого количества накопления сажи от горящего угля. Позже они стали обязательными в Лондоне, потому что вредные пары были угрозой безопасности.

    The Franklin Stove

    Примерно в 1720-х годах отдельно стоящие чугунные печи быстро завоевали популярность в США. В 1740-х годах Бенджамин Франклин разработал свою собственную версию.Эта дровяная печь имела перевернутый сифон, который позволял выводить дым из трубы. Он также превосходил все другие дровяные печи или камины с точки зрения эффективности, производя вдвое больше тепла при использовании небольшой части топлива.

    Электрические камины

    Помимо множества вариаций дизайна и архитектуры, камины на протяжении многих лет в значительной степени сохранили те же концепции. В 1900-х годах центральное отопление стало массовым, и камины стали меньше полагаться на тепло и больше в эстетических целях.Электрический камин стал популярным в 1950-х годах. Они имитируют дровяной, угольный или газовый камин, и их просто нужно вставить в стену, как обогреватель. Первый «реалистичный» эффект горения дровами для электрических каминов был создан в 1995 году. Хотя электрические камины портативны и не требуют дымохода (и, следовательно, не требуют чистки или ремонта дымохода), электрические камины намного менее эффективны, чем традиционные камины и дровяные печи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
