Котлы пиролизные: виды, устройство, обзор лучших производителей

Содержание

виды, устройство, обзор лучших производителей


Годы идут, наука и техника двигаются вперед, а твердые виды топлива по-прежнему остаются востребованными. Сжигать дрова в традиционной печи или в буржуйке не слишком эффективно, но ситуацию изменили пиролизные котлы отопления – агрегаты отличаются высоким КПД и относительно простой эксплуатацией.

Согласитесь, это достаточно значимые аргументы при обустройстве автономного отопления. Если вы подыскиваете эффективный котел для дома, то стоит внимательнее присмотреться к пиролизным котлам.

Мы расскажем, как устроены и работают агрегаты длительного горения, в чем их технико-эксплуатационные особенности, а также приведем обзор наиболее рейтинговых моделей отечественных и зарубежных производителей.

Содержание статьи:

Что такое пиролиз

Дрова – это, пожалуй, самое первое топливо в человеческой истории. Практически каждому известно, как быстро они сгорают на открытом воздухе, и что тепла при этом выделяется не так уж и много. Но ситуация кардинально изменяется, если создать иные условия для процесса сгорания.

Так называемое пиролизное горение осуществляется в закрытых камерах. Туда загружают дрова или иное твердое топливо подобного типа: пеллеты, опилки, отходы древесного производства и т.п.

Топливо поджигают и затем сокращают количество воздуха, поступающего в камеру.

Галерея изображений

Фото из

К пиролизным котлам относят все твердотопливные теплогенераторы длительного горения, перерабатывающие твердый тип топлива

Значительную часть тепловой энергии, поставляемой котлами длительного горения, дает процесс сгорания пиролизных газов

В пирокотле сложные химические соединения расщепляются на более простые компоненты под воздействием высокой температуры без применения реагентов

В результате термической обработки топливо выделяет газ, который проще и легче горит. Потому пиролизные котлы относят к разряду газогенераторных

В пиролизном агрегате непрерывно происходит выделение огромного количества тепловой энергии, а отбираться может только необходимый ее объем

Желающим сделать пирокотел собственными руками следует учесть, что из-за непрерывно происходящих процессов высокотемпературного горения для изготовления топки нужна жаростойкая футеровка

По схеме горения пиролизные котлы делят на агрегаты естественного и принудительного типа. Естественные дешевле, но менее эффективны, чем принудительные, оборудованные наддувом

По специфике обслуживания систем пирокотлы делятся на одно-и двухконтурные. Первые предназначены только для отопления, вторые обслуживают отопление и ГВС

Пиролизные котлы заводского производства

Схема увеличения производительности агрегата

Принцип действия и эффективность пиролизного котла

Газогенераторная основа работы оборудования

Экономические преимущества пирокотла

Специфическая особенность самоделок

Естественный и принудительный тип горения

Одноконтурное пиролизное оборудование

Как известно, при горении происходят окислительные процессы, один из главных участников которых – кислород, содержащийся в воздухе. Если кислорода мало, реакция замедляется и дрова сгорают медленно, фактически в таких условиях они просто тлеют. При этом выделяется некоторое количество тепловой энергии, зола и горючий газ.

Процесс пиролиза на этом не заканчивается. Полученный при сжигании первичного топливо газ смешивается с воздушными массами и также сгорает. В итоге тепловой энергии выделяет значительно больше, чем при работе стандартных теплогенераторов.

Поэтому пиролизные котлы демонстрируют очень приличный КПД по сравнению со своими чисто , а также нередко предоставляют возможность заметно сэкономить на отоплении.

Преимущество отопительной техники этого типа состоит в том, что принцип ее работы и устройства относительно не сложен. Количество воздуха, поступающего в камеры сгорания, регулируется обычной механической заслонкой. Простая конструкция обеспечивает надежность устройства, поломки для пиролизных котлов – явление не частое.

Эта схема наглядно демонстрирует все этапы процесса пиролизного горения. Температура внутри устройства может достигать 1200°С (+)

Еще один “плюс” пиролизных котлов – длительный период горения. Полная загрузка устройства топливом позволяет не вмешиваться в процесс в течение нескольких часов, иногда и более суток, т.

е. нет необходимости постоянно подбрасывать дрова в топку, как это происходит при открытом горении.

Конечно, это не означает, что пиролизный котел можно оставлять без присмотра. Как и в отношении прочей отопительной техники, здесь имеются строгие правила техники безопасности.

Стоит помнить, что пиролизный котел не всеяден – влажность топлива должна быть невысокой. Иначе часть драгоценной тепловой энергии уйдет не на подогрев теплоносителя, а на высушивание топлива.

Котлы пиролизного горения, особенно выполненные из чугуна, обладают значительным физическим весом, поэтому они всегда представлены только напольными моделями

При реализации пиролизного горения топливо сгорает почти полностью, чистить устройство придется гораздо реже, чем при эксплуатации традиционного твердотопливного котла. Мелкую золу, полученную после очистки, используют в качестве удобрения. Горение топлива в таких котлах осуществляется по направлению сверху вниз.

Поэтому возможности для естественной циркуляции воздуха в топке заметно ограничены.

Использование принудительного нагнетания воздуха с помощью вентилятора значительно улучшает эффективность работы устройства, но при этом делает котел энергозависимым, поскольку для работы вентилятора необходима электроэнергия.

Устройство и работа пиролизного котла

Топка пиролизного котла разделена на два отделения. В первой сгорают дрова, а во второй производится вторичное сгорание смеси пиролизных газов и воздуха. Отделяет первую камеру от второй колосниковая решетка, на которую и укладывают топливо.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ (+)

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга.

Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Сначала в первое отделение топки пиролизного котла загружают топливо, затем включают вентилятор и поджигают топливо. Образующиеся в результате горючие газы перемещаются во второе отделение, смешиваются с воздухом и сгорают.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова.

Дорогие модификации способны работать на разных .

Причем загружать топливо в устройство придется по максимуму, снижение нагрузки приводит к повышенному образованию золы и сажи, а также негативно сказывается на работе агрегата в целом.

Котлы верхнего горения

Один из вариантов пиролизного устройства – котел верхнего горения. Принцип действия этих двух агрегатов очень схож.

Точно так же в топку загружают большое количество твердого топлива низкой влажности, воздух нагнетают принудительно и обеспечивают тление топлива при пониженном количестве кислорода. Задвижку, которая регулирует поток кислорода, устанавливают в нужном положении.

Схема устройства котла верхнего горения. Топка такого котла имеет глухое дно, частички продуктов горения удаляются через дымоход (+)

Но котлы длительного горения не имеют ни зольника, ни колосника. Дно представляет собой глухую металлическую плиту. Такие котлы устроены так, чтобы древесина сгорала полностью, а оставшееся в топке малое количество золы выдувалось воздухом.

Такие устройства отличаются высоким КПД и также работают при температурах более 1000°С.

Основная особенность таких устройств – они действительно обеспечивают длительный срок работы при полной загрузке. Топливная камера в таких устройствах обычно выполнена в форме цилиндра.

В нее сверху загружают топливо, сверху же, по центру, нагнетается необходимый для горения воздух.

В котлах верхнего горения устройство для нагнетания воздуха – это подвижный элемент, который опускается вниз по мере прогорания дров

Таким образом осуществляется медленное тление верхнего слоя топлива. Топливо постепенно сгорает, его уровень в топке понижается. Одновременно изменяется и положение устройства для подачи воздуха в топку, этот элемент в таких моделях подвижен и он практически лежит на верхнем слое дров.

Второй этап горения осуществляется в верхней части топки, которая отделена от нижнего отделения толстым металлическим диском. Горячие пиролизные газы, образовавшиеся в результате сгорания топлива внизу, расширяются и перемещаются вверх.

Здесь они смешиваются с воздухом и сгорают, дополнительно передавая теплообменнику солидную порцию тепловой энергии.

Балка, удерживающая диск, который разделяет камеру сгорания на две части, как и сам этот диск, в процессе работы котла верхнего сгорания постоянно находится под воздействием высокой температуры. Со временем эти элементы сгорают, их придется периодически заменять.

На выходе из второй части топливной камеры обычно установлен регулятор тяги. Это автоматический прибор, который определяет температуру теплоносителя и в зависимости от полученных данных регулирует интенсивность движения горючего газа. Он защищает устройство от возможного перегрева.

Стоит отметить, что наружный теплообменник в таких котлах реагирует на изменение скорости циркуляции жидкости в теплообменнике, т.е. на колебания температуры. На поверхности устройства сразу же образуется слой конденсата, который вызывает коррозию, особенно если речь идет о стальных котлах.

Предпочтительнее брать устройство из чугуна, которое значительно лучше сопротивляется подобному воздействию.

Хотя топливо в пиролизных котлах длительного горения должно сгорать без остатка, на практике так бывает не всегда. Порой пепел спекается, образуя частички, которые трудно удалить с помощью потока воздуха.

Если в топке накопится большое количество таких остатков, может наблюдаться заметное снижение тепловой отдачи агрегата. Поэтому котел верхнего горения следует периодически все же прочищать.

Особенность устройств этого типа в том, что по мере сгорания топлива его можно догружать, не дожидаясь сгорания всей закладки топлива. Это удобно, когда нужно избавиться от горючего бытового мусора.

Существуют также разновидности котлов верхнего горения, которые работают не только на древесном топливе, но и на угле. Сложные узлы автоматического управления в пиролизных котлах этого типа отсутствуют, поэтому серьезные поломки наблюдаются крайне редко.

Конструкция котла верхнего горения позволяет загружать топку лишь частично, если это необходимо. Однако в этом случае выполнить розжиг верхнего слоя топлива может быть не просто.

Само топлива должно быть подсушенным, дрова из открытой поленницы для такого котла не подходят.

Топливо крупных фракций также не следует использовать для этого вида техники, т.е. дрова придется обязательно колоть на небольшие части.

Особенности эксплуатации газогенераторных котлов

Эффективность работы пиролизного котла во многом зависит от типа и качества топлива. Технически в топку можно загрузить не только древесину, но и уголь, и даже торф, большинство современных моделей котлов рассчитаны на использование нескольких видов топлива.

Древесина сгорает примерно за 5-6 часов, в зависимости от сорта. Чем тверже дерево, тем дольше оно горит.

Современные модели котлов пиролизного горения могут работать на различных видах древесного топлива: дровах, брикетах, пеллетах, угле, торфе и т.п.

Около десяти часов уйдет на сгорание черного угля, а такое же количество бурого угля будет тлеть в течение восьми часов. На практике самую высокую теплоотдачу пиролизная техника демонстрирует при загрузке сухим деревом. Оптимальными считаются дрова влажностью не более 20%, а длиной около 45-65 см.

Если доступа к такому топливу не имеется, можно использовать уголь или другое органическое топливо: специальные и пеллеты из древесины, отходы, полученные при обработке дерева, торф, материалы с целлюлозой и т.п.

Перед началом эксплуатации котла следует внимательно изучить рекомендации производителя устройства в отношении топлива.

В котлах пиролизного горения поступление воздуха регулируется обычными механическими задвижками. Отсутствие сложной электроники обеспечивает высокую отказоустойчивость прибора

Слишком влажное топливо в таких устройствах недопустимо. При его сгорании в топке образуются дополнительные водяные пары, которые способствуют образованию таких побочных продуктов, как деготь и копоть.

Стенки котла загрязняются, теплоотдача снижается, со временем котел может даже прекратить работу, затухнуть.

Если использовать для котла пиролизного горения дрова со слишком высокой влажностью, внутри устройства возникнут условия для образования дегтя, который ухудшит теплоотдачу устройства и может привести к поломкам

Если в топку заложено сухое топливо и котел настроен правильно, пиролизный газ, полученный в результате работы устройства, будет давать пламя желто-белого цвета. Такое горение сопровождается ничтожным выделением побочных продуктов сгорания топлива.

Если цвет пламени окрашен иначе, имеет смысл проверить качество топлива, а также настройки прибора.

Пиролизные газы, смешанные с воздухом, горят ровным желто-белым пламенем. Если цвет пламени изменился, возможно, нужно проверить настройки котла или качество топлива

В отличие от обычных твердотопливных устройств, перед загрузкой дров в пиролизные котлы, работающие на твердом топливе, топку следует разогреть.

Для этого выполняют следующие шаги:

  1. Загружают на дно топки мелкую сухую растопку (бумагу, щепу и т.п.)
  2. Поджигают ее с помощью факела из подобных материалов.
  3. Закрывают дверцу камеры сгорания.
  4. Дверцу загрузочной камеры оставляют немного приоткрытой.
  5. Добавляют порции растопку по мере ее сгорания.
  6. Процесс повторяют до тех пор, пока на дне не образуется слой тлеющих углей.

К этому моменту топка уже прогревается примерно до 500-800°С, создавая условия для загрузки основного топлива. Не следует использовать для розжига растопки бензин, керосин или любые другие подобные жидкие вещества. Перед тем, как прогревать топку котла длительного горения, следует убедиться, что устройство готово к эксплуатации.

Характерная особенность котлов пиролизного горения – малое количество золы и пепла, что облегчает процесс очистки устройства и его обслуживания

Для этого проверяют наличие тяги, герметичность дверок, исправность запорных механизмов и регулировочной аппаратуры, наличие  и т.п.

Затем следует включить терморегулятор, чтобы убедиться, что на прибор поступает напряжение. После этого открывают шибер прямой тяги и вентилируют котел в течение 5-10 минут.

Обзор популярных моделей

Следует понимать, что любой пиролизный котел – это достаточно тяжелый агрегат, который не предназначен для подвешивания на стену. Такие устройства можно применять как для отопления небольшого дома, так и для просторных коттеджей. Как и другие отопительные агрегаты, различаются по мощности.

Выбирая котел пиролизного горения, следует ориентироваться на такие показатели, как тепловая мощность устройства, размеры камеры загрузки, наличие второго контура и т.п.

На этот показатель обычно и ориентируются покупатели.

Среди популярных моделей такой техники следует упомянуть:

  • Atmos (Украина) – представлены устройствами, которые могут работать и на дровах, и на угле, мощность варьируется в пределах от 14 до 75 киловатт.
  • Attack (Словакия) – способны справиться с обогревом площадей до 950 кв. м, некоторые модели способны продолжать работу даже при перебоях с электроэнергией.
  • Bosch (Германия) – высококачественная продукция известного бренда, мощность варьируется в пределах 21-38 киловатт.
  • Buderus (Германия) представлена линейками Elektromet и Logano, первая хорошо известна в Европе как классический вариант пиролизного котла, вторая – более современные версии, предназначенные для частных домов.
  • Gefest (Украина) – высокомощные устройства с КПД до 95%.
  • КТ-2Е (Россия) специально разработан для крупных жилых помещений, мощность агрегата составляет 95 киловатт.
  • Opop (Чехия) – относительно недорогие котлы, надежные и долговечные, мощность 25-45 киловатт.
  • Stropuva (производства Литвы или Украины) с мощностью от семи киловатт вполне подойдут для небольшого дома, но в модельном ряде представлены и более мощные устройства.
  • Viessmann (Германия) – идеальный выбор для частных домовладений, мощность стартует с 12 киловатт, применение современных технологий позволяет экономить топливо.
  • “Буран” (Украина) с мощностью до 40 киловатт еще один популярный вариант для владельцев больших коттеджей.
  • “Логика” (Польша) высокомощные устройства на 20 киловатт с легкостью обогревают помещения площадью до 2 тыс. кв. м, это скорее котел для промышленных нужд: обогрева цехов, офисов, теплиц и т. п.

Выбирая пиролизный котел для частного дома, следует обратить внимание на модели с двумя контурами, чтобы не только отапливать жилище, но и обеспечить его автономным горячим водоснабжением.

Теплообменник для ГВС бывает накопительного или проточного типа. Для последнего варианта используют модели котлов повышенной тепловой мощности.

При желании сэкономить средства, можно попробовать сделать пиролизный котел своими руками. Технология его сборки описана в .

Выводы и полезное видео по теме

На этом видео наглядно изображен принцип работы пиролизного котла:

Подробный обзор работы котла верхнего горения можно посмотреть здесь:

Пиролизные котлы недешевы, но полностью оправдывают вложенные в их приобретение средства. При правильной установке и обслуживании такие устройства обеспечат дом стабильным и недорогим теплом.

Подыскиваете пиролизный котел для отопления дома? Или есть опыт эксплуатации таких агрегатов? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании пиролизных котлов. Форма обратной связи расположена в нижнем блоке.

Пиролизные котлы длительного горения с водяным контуром

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Пиролизные котлы длительного горения с водяным контуром являются прекрасным альтернативным источником энергии в частных домах в условиях частых перебоев газоснабжения. Дрова являются древнейшим видом топлива, которым человек обогревает свои жилища на протяжении тысячелетий. В 21 веке из технологии получения древесного угля зародился пиролизный способ получения тепла.

Пиролизные котлы длительного горения — современная альтернатива газовому отоплению в частном доме

Что такое пиролиз и какова его эффективность

Средневековые европейцы в результате долгих веков сжигания дров установили, что эту энергию можно использовать более рационально, если в печи класть не дрова, а древесный уголь. Производили его путем сжигания обычных дров без достаточного доступа кислорода. Для этого копали специальные ямы в земле, где и происходил весь этот процесс, в последствии названный пиролизом.

Некоторые виды пиролизных котлов длительного горения

Такие ямы прекрасно справлялись с задачей получения древесного угля, но та энергия, которая выделялась в ходе этих процессов, тратилась без какой-либо пользы. Стоит сказать, что количество, выделяемой энергии было очень приличное. Поэтому современные технологии не обошли стороной такой подарок природы. Были созданы пиролизные котлы длительного горения с водяным контуром, которые смогли обуздать это тепло, используемое ранее впустую. Сегодня их с успехом используют, не только как вспомогательные источники отопления, но и как основные. Это и не удивительно, ведь кроме обычных дров, в них можно загружать и другое, более современное и эффективное топливо на древесной основе.

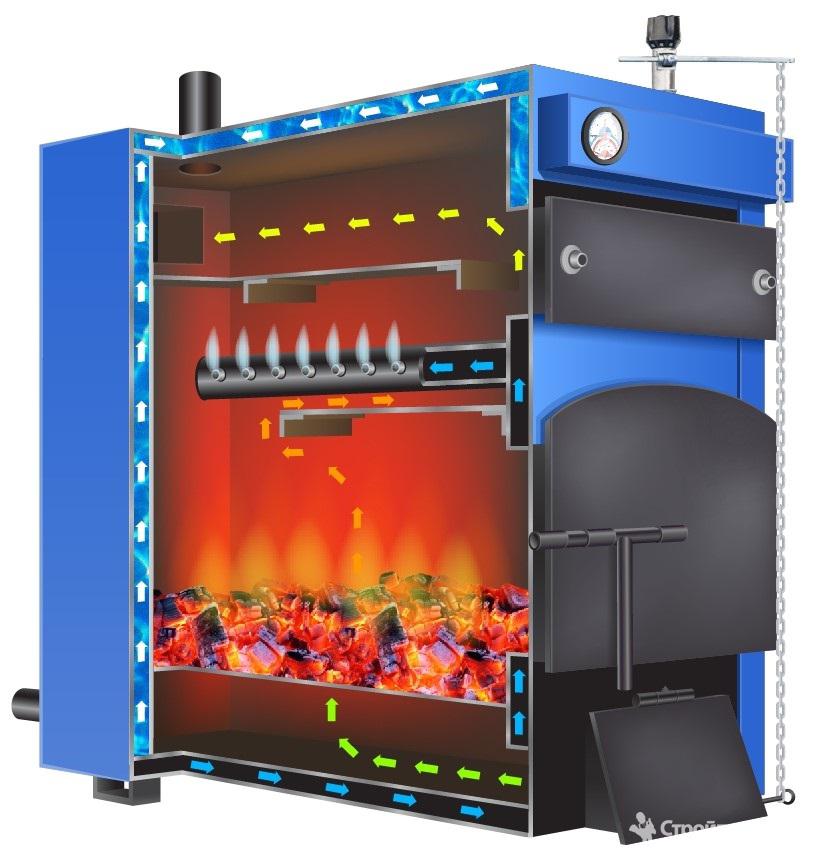

Пиролизный котёл длительного горения с водяным контуром — вид в разрезе

Пиролизные котлы длительного горения с водяным контуром

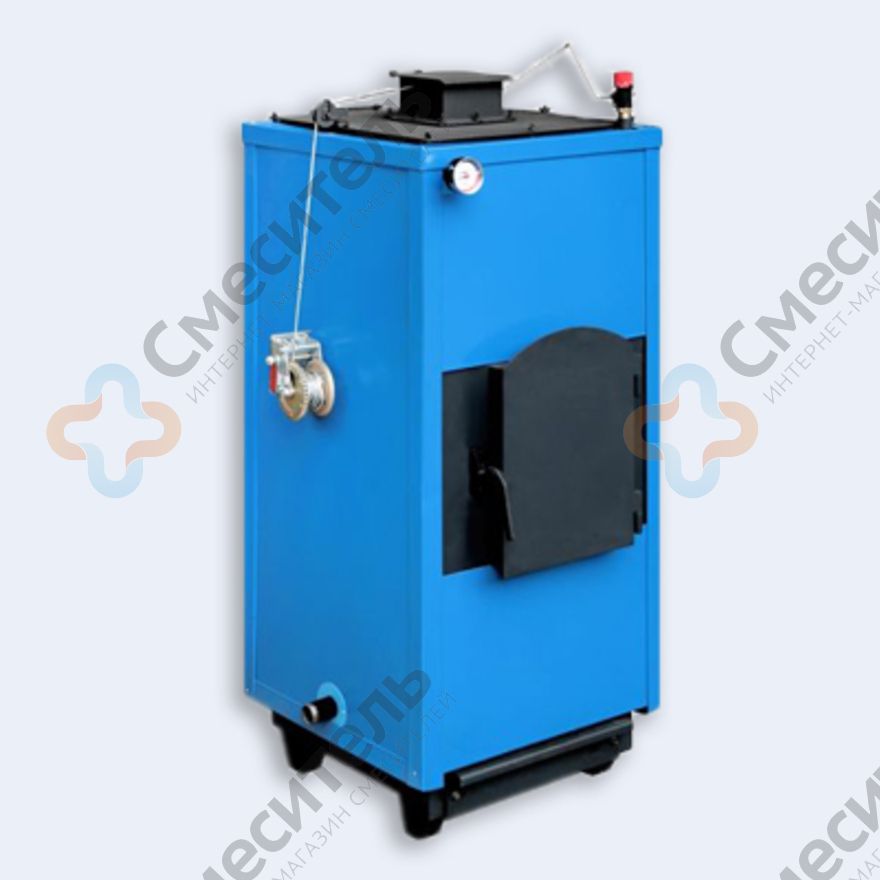

Внешне эти котлы мало чем отличаются от обычных металлических печей. Они имеют такую же загрузочную дверцу, ведущую в первичную камеру сгорания. В нее укладываются обычные дрова, а также брикеты из опилок либо торфа. Используют в этих целях и изобретение последних нескольких лет — гранулы пеллет. Они представляют собой сильно спрессованные отходы столярного производства. В дело идет все, начиная от коры деревьев и заканчивая торфом и сушеным навозом.

Полезный совет! Лучше всего использовать в качестве топлива пеллетные гранулы. Это топливо имеет маленький размер и может автоматически подаваться в камеру сгорания котла.

Современный котёл длительного горения с бункером для пеллетных гранул

На дне камеры сгорания располагается колосник, имеющий вид очень тяжелой чугунной решетки. Он необходим для подачи воздуха под топливо. Загруженные дрова поджигают и ждут пока они полностью разгорятся под воздействием первичного потока воздуха. Как только котел выходит на режим, доступ воздуха в первичную камеру практически прекращают, в результате чего горение останавливается. Топливо начинает только тлеть, выпуская пиролизный газ. Он обладает очень высокой горючестью, но так как воздуха мало, то он не вспыхивает.

Схема системы отопления частного дома с использованием твердотопливного котла

Затем самотеком или принудительно эта газообразная летучая смесь органики подается во вторичную камеру, которая собственно и является главной рабочей частью пиролизного котла длительного горения. С водяным контуром системы отопления она связана непосредственно. Поступающий в эту камеру газ имеет температуру около 300 градусов и поэтому вспыхивает при поступлении кислорода без промедления. Во вторичную камеру подается достаточное для горения количество воздуха. Пиролизный газ выделяет при сгорании намного больше энергии, чем простые дрова, поэтому нагревание теплоносителя в системе происходит очень быстро.

Пример размещения твердотопливного котла с автоматической подачей пеллет из бункера хранения в подвальном помещении частного дома

Важным моментом является то, что порция дров, помещенная в топку, расходуется очень медленно, что позволяет отапливать помещение очень небольшим их количеством длительное время.

Полезный совет! В качестве топлива для газогенераторов рекомендуется использовать очень хорошо просушенные вещества и дрова. Ведь 1 кг дров, которые содержат 20% влаги выделяет 4 кВт/час. энергии, а содержащие 25% влаги, уже только 3 кВт/час.

Принцип работы пиролизного котла с водяным контуром

Преимущества и недостатки котлов на пиролизном газе

Пиролизные котлы длительного горения с водяным контуром ценят за их преимущества перед печами с прямым горением. Можно перечислить некоторые из них:

  • полное сгорание топлива без накопления сажи. Кроме экономии дров это свойство несет гораздо большую пользу. Полное сгорание означает, что в качестве отходов выделяется лишь углекислота и обыкновенная вода. Ни то, ни другое не представляет большого вреда для людей и природы в целом. Этого нельзя сказать о частичном сгорании дров. Вредные токсичные вещества, образующиеся при неполном распаде органики, попадают в атмосферу, вызывая нежелательные последствия, не говоря уже о зловонном едком дыме;

Для увеличения эффективности пиролизного котла используйте только сухие дрова

  • благодаря полному сгоранию, в газогенераторах можно использовать любое органическое твердое топливо. По сути им может быть любая органика, способная к активной реакции окисления, то есть горению. Такие котлы можно устанавливать на швейных и кожевенных фабриках, на предприятиях деревопереработки, сельхозпредприятиях. Этим полностью решается проблема утилизации отходов;
  • высокая экономия средств на топливо, так как пиролизные котлы длительного горения с водяным контуром имеют такое названия по причине того, что от одной дровяной закладки рабочий процесс может продолжаться не менее 12 часов. Простая печь или котел, максимум способны гореть 4 часа;

Схема подключения твердотопливного котла к системе отопления дома

  • полностью решен вопрос регулировки процесса горения и нагревания теплоносителя. По причине того, что в рабочей камере сгорает газообразное топливо, его поток легко регулируется, так же, как и интенсивность горения. Это позволяет полностью автоматизировать работу котла, не хуже, чем электрического или газового.

Есть у пиролизных котлов длительного горения с водяным контуром и недостатки, о которых следует осведомиться, при приобретении этой техники:

  • стоимость газогенераторов намного выше, чем у других видов теплотехники. Однако это со временем окупается, благодаря экономии топлива;

Автоматизированная котельная в современном частном доме

  • топливо должна быть идеально сухим. Уже 20%-я влажность является серьезным препятствием для горения. Котел просто престанет работать после ограничения доступа воздуха;
  • в связи с тем, что в конструкции практически всех моделей предусмотрено использование вентиляторов для нагнетания воздуха, то для их работы требуется наличие электроэнергии, что не позволяет использовать эту технику на дачах, не имеющих электроснабжения.

Полезный совет! Отзывы владельцев пиролизных котлов длительного горения говорят о том, что иногда они останавливаются из-за того, что вода из обратной трубы системы попадает в контур котла сильно остывшей. Чтобы этого избежать, надо впаять в систему обходной контур из трубы подачи. Здесь используется обычный трехходовой клапан. Тогда горячая вода смешается с охлажденной, котел не будет отключаться.

Схематическое изображение пиролизного котла с водяным контуром

Отзывы владельцев пиролизных котлов длительного горения

Если задаться вопросом, то можно найти на форумах и в блогах множество отзывов владельцев пиролизных котлов длительного горения. Вот некоторые из них:

В прошлом году поставил газогенератор у себя на даче. Рядом лесопилка, где всегда огромное количество опилок коры и сучков. Бери – не хочу. Теперь не нарадуюсь. На топливо совсем не трачусь. Привез телегу отходов, которые взял бесплатно. Не знаю, когда и израсходую.

Сергей Васильев, г.Омск.

Недавно приобрел твердотопливный котел, друг посоветовал. Поначалу не понимал, зачем я это сделал, где брать и хранить дрова. А потом узнал, что можно пользоваться пеллетными гранулами. Купил несколько мешков. Топлю – горя не знаю.

Николай Павлов, г.Тверь.

Пиролизные котлы длительного горения — экологичны и энергоэффективны благодаря полному сгоранию твёрдого топлива

Мой муж привез недавно чудо-печь, которая работает на обычных дровах. Я его долго ругала. Говорила, что у нас газопровод и газовый котел. Зачем нам еще эта печка. Он сказал, что я все пойму позже и подключил это устройство к системе, оставив и газ. Однажды в поселке произошел обрыв газопровода. Рабочие три дня исправляли аварию. Соседи скупили все электронагреватели, а мой муж только пожал плечами и растопил свою печь. Теперь я поняла, что была не права.

Ольга Мейзер, п.Голышманово, Тюменской обл.

Схема самодельного пиролизного котла для отопления дачи или гаража

Отзывы владельцев пиролизных котлов длительного горения раскрывают все положительные качества устройства. Использовать этот прибор действительно можно с большой пользой для себя. Являясь альтернативным источником тепла, он может полностью решить проблему временного отсутствия газа. Для тех же, у кого имеется возможность пользоваться отходами различного производства, это просто находка.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Пиролизный котел в быту, или когда цена на газ не имеет значения / Хабр

Можно ли построить систему отопления собственного жилища без газовой трубы так, чтобы это было комфортно, не утомительно и даже увлекательно? И что может получиться, если приправить всё это информационными технологиями?
Давайте вместе в этом разберемся.

Немного теории

Системы отопления (СО) с твердотопливным котлом (ТТК) – это системы периодического действия, в которых котел генерирует тепло только когда в нем есть топливо. В этой связи, владельцы ТТК, рано или поздно, обзаводятся теплоаккумуляторами, которые накапливают излишек тепла, генерируемый в процессе работы ТТК и отдают его дому уже после того как топливо в котле закончилось.

ТТК принято делить на классические (колосниковые) и пиролизные (газогенераторные). Классический вариант подразумевает обыкновенное сгорание топлива с выделением тепла. Твердотопливные пиролизные котлы отличаются тем, что топливо и горючий газ, выделяемый при его горении, сжигаются раздельно. Это обеспечивает более высокий КПД, широкий диапазон мощности, простоту требований к дымоходу.

Под «обыкновенным сгоранием топлива» подразумевается, что топливо в таких котлах сгорает в камере загрузки, где одновременно идут все те же процессы что и при пиролизе древесины. По этой причине в классических (колосниковый) котлах нет возможности получить качественное (полное) сгорание топлива. В результате неполного сгорания топлива на теплообменнике котла оседают деготь, смолы, (продукты пиролиза), сажа, зола и образуется теплоизолирующий слой, что в свою очередь вынуждает котел щедро делится, вырабатываемым теплом с окружающей средой.

Как преимущество классических котлов иногда указывают то, что в них, якобы, можно сжигать дрова с высокой влажностью, но как по мне, топить сырыми дровами – себя не уважать.

Не важно, в каком котле, пиролизном или традиционном, дрова, прежде чем начать давать тепло, должны пройти начальные стадии пиролиза, а именно нагрев и испарение влаги. Значит если мы используем для отопления дрова с влажностью 20% (это на 10 кг. сухих дров вылить сверху 2 литра воды), то есть пятая часть по весу в них балласт, на нагрев и испарение которого также придется потратить часть топлива, которая уже не будет использовано для отопление дома.


Если уж быть абсолютно точным, то топливо не горит «напрямую», горят газообразные продукты пиролиза. Это означает, что прежде чем дрова начнут гореть, то есть окислятся кислородом воздуха с выделением тепла, они должны быть нагреты до температуры испарения влаги в них, после этого должен пройти сам процесс испарения этой влаги, а уже потом начнется собственно пиролиз и горение пиролизных газов. Причем, процессы первой и второй стадии идут с поглощением тепла, так необходимого для пиролиза самой древесины, без которого не будет и самого процесса горения.
Мой выбор

Если после прочитанного, вы уже не планируете топить сырыми дровами, то исходя из своего жизненного опыта, я бы рекомендовал именно пиролизный котел.

До этого, у меня уже был двухлетний опыт эксплуатации шахтного колосникового котла KALVIS–2-70. Из выявленных недостатков отмечу, что его теплообменник невозможно было почистить от осевших на нем смол без предварительного разогрева до температуры выше 60°С. В конечном итоге, осознав все технологические изъяны этой конструкции, я решил обратиться к специалистам для её радикальной переделки. В результате этой глубокой модернизации я и стал обладателем пиролизного котла.

Установка

Котел лучше располагать в специально отведенном для него помещении, так как я еще не встречал котлов, которые не дымят в помещении при догрузке топливом (а мой, к тому же, иногда дымит еще и по причине несовершенства конструкции).
Кроме того котлы обычно комплектуются дымососом или вентилятором наддува, которые обычно, довольно прилично шумят. Остальные механизмы управления узлами СО (циркуляционные насосы, приводы воздушных заслонок, заслонка дымохода и шаровые краны с электроприводами) работают почти бесшумно.

Кроме прочего, нужно учитывать, котел для своей работы потребует большого притока воздуха в то помещение, в котором он находится, что станет причиной возникновения холодных сквозняков. Из всего выше сказанного, котел лучше располагать в отдельном помещении в теле дома.

Дымоход у меня расположен вертикально без изгибов и является частью внутренней стены дома, и во время работы котла дополнительно излучает тепло в дом.

Так как котел – это агрегат, в котором генерируемое тепло передается теплоносителю воде, то на его поверхности нет «раскаленных» частей, так как он не нагревается выше температуры кипения воды. Кроме того водяная рубашка снаружи, обычно защищена кожухом, температура которой редко превышает 30 — 35 град.

Заготовка дров и не только.

Основным видом топлива для пиролизного котла является древесина.

Годятся любые дрова: хвойные, лиственные, сосновые, дубовые, березовые и т.д. Все они имеют примерно одинаковую теплотворную способность. Твердые породы, такие как дуб, имеют теплотворную способность выше, но они и стоят дороже, так что гонятся за ними я особого смысла не вижу. Для заготовки отлично подходит любое мертвое дерево, упавшее или сухостой. Главное, что бы дрова были не сырые и не дорогие, лучше лично заготовленные, и для кошелька и для здоровья полезнее (можно запросто сэкономить на абонемент в фитнес-клуб). Отчасти потому, что при покупке на стороне трудно соблюсти все выше перечисленные условия, я и не люблю покупать дрова. Мне как-то в первый отопительный сезон привезли машину дров из лесхоза, так их остатки весной выпустили побеги и укоренились у меня во дворе. С тех пор, дрова заготавливаю только самостоятельно.

Кроме дров пиролизный котел с удовольствием потребляет солому, пеллету, стружку, торфяные брикеты и обычный торф, сортированные бытовые отходы (бумага, пластик, упаковка, все кроме ПВХ) и все это приправленное отработанным маслом или любыми другими отходами жидких углеводородов.

Но лучшим топливом для котла может стать автомобильная покрышка. Теплотворная способность автомобильной покрышки значительно превышает теплотворную способность лучших пород древесины и составляет 32 ГДж/т. Сравнится с ней может, разве что, теплотворная способность высококачественного угля. Ко всему этому покрышка имеет нулевую влажность, что тоже является положительным моментом. Ну а если у кого-то еще есть сомнения в том, что покрышка может довольно прилично гореть, можете глянуть на выходящие газы из моей трубы и на огонь в пиролизной камере.

Газы от сжигаемых покрышек
Огонь горящих покрышек
Так выглядят, подготовленные к загрузке в котел, автомобильные шины
То, что не только я расцениваю шину как прекрасное топливо, можно оценить по количеству
объявлений, которые предлагают металлокорд, остающийся после ее сжигания. Экологические нормы и их нарушение

Также должен акцентировать внимание на том, что ни в ком случае не призываю к повсеместному сжиганию автомобильных шин в домашних отопительных агрегатах. Живя в обществе среди людей, обустраивая свой быт, мы не должны причинять неудобства своим соседям, в том числе наши действия не должны нарушать законодательства государств, гражданами которых мы являемся.
Шина как топливо упоминается мною в этой статье только как частный удачный опыт, который стал возможен после основательной модернизации серийного бытового котла, при условии постоянного пристального контроля за процессом горения через видеокамеру и оперативного управления.


Для обеспечения пожарной безопасности в котельной я на ее потолке разместил два автоматических порошковых огнетушителя типа Буран 2,5 и автономный датчик дыма.
Розжиг

Котел легче разжечь небольшим количеством дров (такая закладка осуществляется через нижнее окно загрузи дров), но при желании можно запустить котел и с полной загрузкой (для такой загрузки используется верхнее окно загрузки дров).

При запуске с полной загрузкой разжигаю котел через пиролизную горелку с помощью заранее вставленного в нее фитиля из гофрокартона (вид сверху на пиролизную горелку через нижнее окно загрузки топлива). Также облегчает розжиг небольшое количество отработанного моторного масла и мелкие дровяные щепки.

Продукты сгорания

Пиролизную камеру котла (он же зольник), чистить приходится каждый раз после отопительного цикла (примерно 10 – 12 часов непрерывной работы), так как объем ее ограничен, а пиролизным газам все же нужно где-то гореть.Теплообменники котла я стараюсь чистить через отопительный цикл, то есть примерно два раза в месяц, так как от степени их чистоты зависит эффективность отбора тепла сгенерированного в пиролизной камере. Обычно, после одного цикла отопления остается ведро золы и почти чистый металлокорд от шин. И зола и металлокорд, как оказалось, являются ценным продуктом для дальнейшего использования.

Продуктами полного сгорания топлива ТТК являются углекислый газ, вода и зола. Вот именно водяной пар и окрашивает дым в белый цвет на непрогретом дымоходе. Продуктом неполного сгорания топлива ТТК может стать сажа. Значительное ее количество может окрашивать дым в черный цвет, а незначительное, в смеси с водяным паром, в различные оттенки серого.

Конструкция котла

На фронтальной стороне моего котла расположены три дверцы:

  • Верхняя дверца нужна для того, чтобы увеличить объем разовой загрузки. Чем больше за один раз удается загрузить дров, тем реже приходится это делать.
  • Средняя дверца нужна для обслуживания котла (чистка от золы, подготовка к новой растопке), через самую верхнюю дверцу этого просто невозможно сделать. За ней находится камера загрузки.Внешний вид камеры загрузки Эта камера ещё называется газогенераторной, так как именно в ней и происходит процесс пиролиза дров.
  • За нижней дверцей находится камера сгорания пиролизных газов.Некоторые подробности про расположение камеры сгоранияКамера сгорания (камера дожига) расположена под камерой загрузки топлива для того, чтобы локализовать определенный объем топлива участвующего в процессе горения. То есть, в пиролизном котле горят только те дрова, которые находятся в зоне охвата воздушных заслонок (это ниже средней дверцы и немного на высоте самой средней дверцы), остальное топливо — просто запас, который по мере выгорания опускается в зону горения. Если же пиролизную камеру расположить сверху, а топливо поджигать снизу, то пламя подымаясь снизу вверх по дровам будет пиролизовать все топливо сразу и вместо горения мы получим много дыма и как следствие смолистые вещества на теплообменнике.

Воздух на топливо в моем ТТК подается через три воздушные заслонки в разные зоны котла, что дает возможность получить наиболее эффективное сгорание топлива.

Наличие 3-х воздушных заслонок, графика температуры в дымоходе и видеокамеры в пиролизной камере позволяет минимизировать тепловые потери и получить наиболее эффективное сгорание не только различных видов древесины, но и более калорийного топлива, такого как сортированные бытовые отходы и изношенные автомобильные шины.

Немного теории

Обычно в ТТ пиролизные котлы воздух подается в строгом заранее спроектированном соотношении без учета особенности топлива, его фактической влажности и стадий, которые оно проходит по мере его выгорания в котле. Это приводит к тому, что иногда воздуха вполне достаточно для эффективного сгорания проектного топлива (к примеру сосновых дров), но чаще воздуха либо меньше чем нужно, (и тогда продукты неполного сгорания топлива конденсируются на теплообменнике ТТК в виде дегтя), либо больше чем нужно (и тогда лишний воздух не участвующий в процессе горения остужает теплообменник, и уносит в атмосферу драгоценное тепло которое сгенерировал ТТК).


Мой котел, как и большинство пиролизных котлов, родился с одной заслонкой (сейчас она средняя по высоте, она же и основная). Заслонка расположена на фронтальной части котла, ниже нижней двери загрузки топлива.

Воздух через нее подается на топливо, расположенное, над горелкой и охватывает примерно 100 см3 дров. Это тот объем топлива, который участвует в основном процессе горения. Этот же объем топлива формирует угольную подушку, на которой воспламеняются пиролизные газы.

Верхняя заслонка расположена под обшивкой, выше нижней двери загрузки топлива. Она появилась уже позже, в ее задачу входит формирование дополнительного объема пиролизных газов, уже после того как топливо расположенное в зоне охвата средней заслонкой прошло с первой по третью стадии пиролиза, и уже не выделяет в достаточном количестве горючих газов, по отношению к подаваемому через нее (среднюю заслонку) объему воздуха.

Верхняя заслонка
Нижняя заслонка появилась уже последней по причине необходимости подачи дополнительного объема воздуха при сжигании более калорийного топлива, чем дрова, к примеру, автомобильная шина. Расположена нижняя заслонка над дверью камеры сгорания и подает дополнительный воздух в камеру сгорания.Средняя и нижняя заслонки
В качестве приводов для этих заслонок используются недорогие, но вполне пригодные для этой цели сервомашинки MG996R 15кг.
Система отопления

Обычно, счастливые обладатели ТТК, проходят естественные стадии эволюции:
  1. Приобретение котла и познание первой радость от тепла, принесенного им в дом. Кормят его маленькими порциями дров, кормят часто и с удовольствием.
  2. Потом пытаются растянуть время между кормежкой. Потом пытаются экспериментировать с различными видами корма: топят исключительно дубом, акацией, и даже редким в наших краях, углем.
  3. В конце концов, приходит понимание, что «котел существует для меня», а не «я для котла».
  4. После этого владелец котла начинает подыскивать в доме место под теплоаккумулятор (ТА).

Мне повезло больше чем остальным, еще в процессе проектирования дома я спланировал себе место под ТА, благополучно миновав эту начальную стадию.

В качестве теплоаккумулятора можно использовать любую емкость, которая выдержит давление в Вашей СО (у меня оно не превышает 1,5 кг/см2), либо сделать ТА косвенного нагрева (водяной контур такого ТА обменивается теплом с контуром котла через дополнительный теплообменник), тогда его будет легче вписать в пространство комнаты. Здесь можно подробнее ознакомится с моим.

Необходимо также учитывать, что температура воды в ТА нередко доходит до 94°С, поэтому материал из которого изготовлен ТА и труба подводящая в него теплоноситель должны выдерживать эти температуры.

Теплоаккумулятор не обязательно ставить в котельной рядом с ТТК (даже лучше за ее пределами), монтировать его можно в любом удобном для Вас помещении дома (можно даже так).

Также пришлось приобрести Ладдомат 21, хотя вполне можно было обойтись трехходовым смесительным клапаном и циркуляционным насосом контура котла.

Понадобились так же термостатические смесительные клапаны для контура теплого пола и контура радиаторов, хотя жизнь в последствии показала, что радиаторы в СО с ТТК и ТА бессмысленны.

Оказался не лишним в СО с ТТК и бойлер косвенного нагрева, ну и дальше уже по мелочи: расширительный бак, кран шаровый с электроприводом контура ТА, контура котла и контура бойлера. Насосы циркуляционные для контуров бойлера косвенного нагрева, теплых полов и радиаторов.


Легенда

1. Заслонка подачи воздуха
2. Привод заслонки подачи воздуха TowerPro MG996R
3. Датчик температуры воды на входе в котел ( температура обратки) — ds18b20
4. Привод заслонки дымохода
5. Дымосос
6. Датчик температуры дыма — (ТХА)
7. Кран шаровый с электроприводом контура котла
8. Датчик температуры воды на выходе из котла ( температура подачи) — ds18b20
9. Насос циркуляционный контура котла, входящий в состав Ладдомат 21
10. Датчик температуры воды нижней части ТА №1 — ds18b20
11. Теплоаккумулятор №1 — 4м3
12. Датчик температуры воды в верхнем патрубке ТА №1 — ds18b20
13. Кран шаровый с электроприводом контура ТА
14. Расширительный бак
15. Насос циркуляционный бойлера косвенного нагрева
16. Вход системы водоснабжения
17. Бойлер косвенного нагрева
18. Термостатический смесительный клапан контура радиаторов
19. Радиаторы отопления
20. Насосы циркуляционные контура теплых полов и контура радиаторов
21. Теплый пол
22. Термостатический смесительный клапан контура теплого пола
23. Датчик температуры воды нижней части ТА №2- ds18b20
24. Датчик температуры воды в верхнем патрубке ТА №2 — ds18b20
25. Кран шаровый подпитки водой системы отопления
26. Теплоаккумулятор №2 (косвенного нагрева) — 4м3
27. Показания температуры с устройства «Комнатный термостат».
28. Показания температуры с устройства «Шлагбаум»


Автоматика

По мере эксплуатации своей СО постепенно пришло понимание, что система, в том виде в котором она родилась, имела существенные недоработки.

Оказалось, что системах отопления на базе ТТК + ТА, есть смысл соблюсти ряд условий:

  1. Стремится отправлять в ТА только излишек тепла от ТТК.
  2. Отсекать ТТК от остальной системы отопления (СО) после прекращения им генерации тепла, так как после выгорание топлива нем, ТТК из генератора тепла превращается в его потребителя и начинает высасывать ранее запасенное тепло из ТА.

Поначалу приходилось вручную подключать ТТК к СО во время запуска и так же вручную его отключать от нее. Вручную делить тепловые потоки как в начале запуска ТТК, так и уже в процессе работы котла, когда формируется избыток тепла. К тому же штатный регулятор воздушной заслонки был слишком инерционен и не справлялся с поставленными перед ним задачами.

И тогда некоторые свои простые функции по управлению котлом было решено переложить на хрупкие плечи автоматики. Использование электронного блока управления (БУ), избавило меня от выполнения множества рутинных операций. Также, попутно, БУ справляется с такой тривиальной задачей как, защита ТТК от перегрева, то есть делает то, что делают подавляющее большинство фабричных БУ ТТ котлов.

Мой первый блок управления ТТК был далёк от совершенства.

Принципиальная схема

Каждый раз, когда мне нужно было подправить или изменить логику работы СО у меня пухла голова когда я смотрел на эту схему и пытался понять как же она работает.

В конце концов, при участии добрых людей, БУ приобрел тот вид, который он имеет сегодня, а также столь необходимый для меня функционал.
На экране в графическом виде отображается текущее состояние основных узлов СО, которые необходимо контролировать. При этом экран не перегружен информацией, и она легко читается.
Дополнительную информацию о том, какое оборудование в данный момент задействовано блоком управления можно получить от светодиодов блока реле.

Схемотехника

БУ моего котла собран на базе модуля Arduino Mega 2560. Выбор пал на Ардуино, потому что широко распространено, легко доступно, хорошо документировано, в сети множество уроков по его программированию, огромное дружелюбное интернет-сообщество, которое поможет, подскажет, научит.

Именно Ардуино позволяет реализовать функционал Вашего устройства, ограниченный лишь Вашей фантазией. К примеру, Ваш БУ зимой может управлять ТТК, но достаточно сменить в нем прошивку и подключить разъем силовых устройств к другой группе, и он станет управлять системой полива Вашего приусадебного участка или, к примеру, теплицей. С фабричным БУ ТТК таких фокусов не проделаешь.

Список элементов блока управления1. Arduino Mega 2560
2. Arduino Ethernet Shield W5100
3. Графический дисплей QC12864B
4. 4-канальный реле модуль – 2 шт.
5. DC-DC конвертер понижающий 4...38В в 1.25...32В для питания блока реле и дисплея.
6. DC-DC конвертер понижающий 4.5...28 В в 0.8...20 В 3А на MP1584 для отдельного питания «бутерброда» Arduino Mega 2560 + Arduino Ethernet Shield W5100
7. Цифровой усилитель термопары MAX31855
8. Термопара ТХА
9. Датчик температуры Dallas DS18B20 – 4 шт.
10. Привод заслонки подачи воздуха TowerPro MG996R
11. Резистор металлопленочный 4. 7 кОм

Для питания БУ используется 12 вольтовый аккумулятор, который в свою очередь подключён к инвертору (600Вт). Он же обеспечивает работоспособность циркуляционных насосов СО.

Программное обеспечение

Мой блок управления котла, подключён к облачному сервису, это позволяет удаленно контролировать состояние системы, и при необходимости, так же удаленно, вносить корректировки в работу котла и системы отопления в целом. Зачем спрашивается удаленный контроль системы отопления и в частности удаленный контроль за работой ТТК? Полагаю, что только очень смелый человек может себе позволить оставить работающий котёл только под присмотром БУ стоимостью чуть больше 100 долларов. Я же приобрел уверенность в необходимости удаленного контроля, по мере приобретения своего личного восьмилетнего опыта эксплуатации ТТК.

Этот сервис предоставляет чрезвычайно полезную возможность графического представления данных с температурных датчиков, расположенных в ключевых точках СО, что в свою очередь не только дает представление о текущем статическом состоянии СО, но и о динамике развития происходящих там процессов. Так в частности данные полученные из вкладки «Графики» дают представление о текущем состоянии СО, корректность работы отдельных ее составляющих в соответствии заданной БУ программой, и в отличие от данных полученных с монитора БУ, дают представление о динамике этих данных, скорость изменения и направления движения (рост или понижение), что особенно важно в момент пороговых (критических) значений температур.

Произошла ли подпитка ТТК холодной водой из ТА или нет, мы можем удаленно, оперативно отследить на графике «Котел вход», а имела ли эта подпитка ожидаемый результат по защите котла от перегрева можем отследить на графике «Котел выход». Если же ожидаемого снижения температуры воды на входе/выходе из котла не произошло, значит по какой-то причине не открылся кран контура ТА и владельцу котла нужно принять адекватные меры по защите ТТК.

Так же данные полученные с этих графиков позволяю оперативно заметить и устранить ошибки котельщика допущенные при управление котлом.

В частности, благодаря графику «Дымовая труба» я вовремя заметил, что забыл вернуть в рабочее положение распределительную заслонку, которая направляет продукты сгорания топлива минуя теплообменник котла в дымоход (обычно ее переводят в такое положение при догрузке топлива, для снижения дымления в помещение), что в свою очередь привело к забросу температуры в дымоходе выше 250°С.

Графики работы Ладдомата

Противофазное поведение температур на графиках «Котел выход» и «Котел вход» обусловлено особенностями работы такого узла СО как Ладдомат 21 (на схеме обозначен № 9). Дело в том, что в его обязанность входить обеспечение поддержания температуры теплоносителя (в нашем случае вода) на входе в котел выше 55°С. Эта функция обеспечивается термостатическим клапаном, который входит в состав Ладдомат 21.
Так как система ТТК + Ладдомат 21 достаточна инерционна, то мы и наблюдаем на графике противофазное колебание температур. Такое колебание температур, на графиках «Котел выход» и «Котел вход» свидетельствует о нормальной работе СО в целом.

Графики работы теплообменника

По достижении пороговой температуры на выходе из котла выше 85°С. БУ ТТК дает команду на открытие шарового крана (№13), при этом горячая вода поступает уже не только в отопительные приборы дома (теплый пол и радиаторы), но и в ТА (№12), при этом холодная вода выходящая из ТА поступает на вход в ТТК, что в свою очередь приводит к снижению температуры на выходе из котла. Другими словами, всё избыточное тепло направляется в теплоаккумулятор.

Графики защиты от перегрева

Если обычной меры (подпитки котла водой из ТА) оказалось не достаточной и температура на выходе из котла продолжает расти, то БУ ТТК даёт команду на закрытие воздушных заслонок и заслонки дымохода. Это позволяет снизить мощность котла и нормализовать температуру воды на его выходе. Таким образом происходит защита котла от перегрева.

Графики ручного регулирование воздушных заслонок

График температуры в дымовой трубе, дает представление о стадии в которой находится ТТК (розжиг, активный пиролиз или выгорание остатка топлива) и в совокупности с видео, получаемым из пиролизной камеры, позволяет сделать вывод о состоянии пиролизной камеры и при необходимости удаленно (через сайт) откорректировать положение воздушных заслонок управляющих качеством сгорания топлива.
Так к примеру через 85 минут после запуска котла, уменьшилось выделение пиролизных газов в зоне охвата средней воздушной заслонкой, что привело к снижению температуры дыма. После смены положение заслонок, верхней — с 0% на 48% и средней — с 100% на 50% (где 0 – полностью закрыта, 100% — полностью открыта) температура дымовых газов снова выросла.

Графики начала активной стадии пиролиза
На этой части графика отображено начало активной стадии пиролиза шины, это видно по стремительному росту температуры дыма и температуры теплоносителя на выходе из котла, и как следствие увеличичение мощности котла. В этот момент нужно откорректировать положение воздушный заслонок на период активной стадии пиролиза шины.
График дымохода

Глядя на этот график можно сделать вывод, что продолжительность работы котла составила примерно 20 часов 30 минут. После розжига котел перешел в активный режим (температура дыма более 110°С) примерно через 30 минут поджога дров. Еще через 30 минут температура дыма перешла границу 135°С и котел перешел в режим свободной тяги (БУ отключил дымосос и открыл заслонку дымохода). Далее котел работал на максимальной своей мощности, примерно, до 14 часов 30 минут (в это время, скорее всего, была произведена догрузка котла топливом).
В таком режиме котел доработал до 5 часов утра следующего дня и при понижении температуры в дымоходе ниже 110 град. БУ ТТК перевел котел в спящий режим (отключил циркуляционный насос («Ладдомат 21»), №9, закрыл шаровый кран контура котла №7, выключил дымосос №5, закрыл заслонку дымососа №4, открыл кран шаровый контура ТА №13).
Далее БУ снабжал дом теплом из ТА. У меня всего два ТА, каждый объемом, примерно по 4 м3. Разряжал я их поочередно, тепла накопленного в них мне хватило примерно на пять дней.


Таким образом, графики во вкладке «История» дают возможность анализировать работу всей системы за уже прошедшие периоды и прогнозировать очередной запуск ТТК в соответствии с потребностями жильцов дома. Кроме того, такой взгляд со стороны даёт понимание для дальнейшего совершенствования системы отопления.
Заключение

Иногда у меня спрашивают, почему я выбрал дровяное отопление? Я отвечаю, мне просто повезло что у меня не было рядом газовой трубы. Теперь я счастливый человек, я не знаю, сколько стоит «газ для населения», не принимаю участия в обсуждении тарифов за отопление, меня просто это не беспокоит.

Справится ли женщина или подросток с твердотопливным котлом? Думаю, да, особенно если не будет другой альтернативы. Справлялись ведь как-то раньше, пока не развилась всеобщая «газовая зависимость».

Справляются и сейчас в далеко не бедных странах, к примеру, Германии или Испании.

К слову сказать, я как-то, на всякий случай (ну там болезнь одолеет, или откровенно лень будет) установил дополнительно к ТТК еще и электрокотел на 45кВт, но за 6 лет я включал его только один раз, когда проверял после монтажа.

Мои хорошие знакомые, беспокоясь обо мне, иногда спрашивают: «Не в тягость ли тебе вся это возня? Не возникало ли желания бросить всё и переехать туда, где есть центральное отопление?». Так вот, не в тягость, наоборот, для меня это очень увлекательное занятие для реализации своих творческих потребностей. Я, видите ли, пою ужасно, танцую плохо, картины вовсе не пишу, чем спрашивается еще можно скрасить долгие зимние вечера?

Пиролизные котлы 10-1000 кВт, купите по цене от 48300 руб

Пиролизные котлы ЭПМ - устройство, принцип работы, преимущества

Пиролизные котлы ЭПМ являются одним из основных продуктов, выпускаемых заводом. Они работают на основе процесса газогенерации твердого топлива. Газогенераторный котел представляет собой сложную цельносварную металлическую конструкцию, выполненную из жаропрочной котловой стали марки 09Г2С. В устройстве котла есть несколько камер сгорания. Нижняя - камера газификации. Верхняя – камера дожига газов. Такой процесс сжигания дров легко поддается регулировке и тонкой настройке, как в котлах с жидким и газообразным топливом. Все стенки пиролизного котла, выполненные в виде водяной рубашки, омываются теплоносителем, что защищает их от перегрева и продлевает срок службы отопительного агрегата.

Производство пирлизных котлов

Завод выпускает широкую линейку, как от 10 кВт для малых строений площадью до 100 м2, так и крупных производственных или складских помещений, любой площади, до 1 МВт в одном агрегате.

Принцип работы в режиме пиролиза (газогенерации)

Основным принципом работы пиролизного котла является процесс генерации горючего пиролизного газа из твердотопливного сырья при температуре от 200°C при недостатке кислорода и дальнейшего дожигания выделившегося газа, который смешивается с разогретым вторичным воздухом в отсеке дожига. Через регулируемое окно первичного забора кислорода, в камеру под колосниками, поступает воздух в нужном количестве, который необходим для процесса горения дрова, брикетов или угля. Он поступает под топливо, способствуя процессу окисления в зоне горения.

После того, как топливо полностью займется огнем, подача первичного воздуха уменьшается и котел пиролизного типа переходит в режим газогенерации. Дрова начинают медленно тлеть. Этого добиваются с помощью регуляторов, которые уменьшают доступ воздуха в топку и частично перекрывают выход пиролизных газов в дымоход. Начинает выделяться пиролизный газ, который поступает в специально оборудованную вторичную камеру топки.

Во время перехода котла в режим газогенерации происходит подача вторичного воздуха, необходимого для процесса дожига. Помимо того, как воздух преодолевает свой путь до вторичной камеры, он нагревается до необходимой температуры, что бы вступить в термохимическую реакцию окисления с пиролизным газом.

Вторичная камера оборудована специальными инжекторами-дожигателями, с калиброванными отверстиями. Из отверстий-сопел под давлением выпрыскивается свежий, заранее разогретый воздух, воспламеняющий несгоревшие топливные газы. Это позволяет превратить в тепловую энергию 90% содержащихся в дыме мелких частиц, сжигая их в камере сгорания.

В результате процесса термохимического дожига, выбросы в атмосферу активных опасных оксидов минимальны. Это говорит о высоком уровне экологичности. Температура отходящих газов не превышает 150°C. Тоесть выделяющееся в котле тепло максимально эффективно передается теплоносителю. Теплоноситель проходит путь от нижней до верхней части котла. По пути, получая тепловую энергию практически от всех поверхностей, которые имеются внутри котла. В результате такой конструкции мы добились КПД 82-89%. И возможности регулировки в диапазоне от 30 до 110%.

Пиролизные котлы ЭПМ – это:

  • автономные котлы на твердом топливе, которые не требуют постоянной регулировки работы, температура автоматически поддерживается постоянной ±3°C.
  • энергонезависимые котлы, идеальные для регионов, с характерными перебоями в подаче электроэнергии.
  • Это экономные котлы, расход топлива до 5 раз меньше по сравнению с котлами прямого горения. Средний расход – 10 кг в сутки на каждые 100 м2.
  • Удобные котлы, в которых сжигание топлива происходит практически полностью, не требуется частая выемка продуктов сгорания-золы.
  • Экономия времени, благодаря принципу пиролизного сжигания, длительность горения от одной закладки достигает 15 часов, поэтому топливо нужно закладывать 2 раза в сутки – утром и вечером.
  • Качество. Постоянный технический контроль на выпуске с производства и применение качественных материалов при изготовлении позволяют устанавливать гарантию 3 года.

Отопление пиролизными котлами на твердом топливе может быть не только дешевым, но и удобным и эффективным.

Пиролизные котлы длительного горения - Стандарт

Тепловая мощность кВт 15 20 25 32 40 50 60 75 80 98
Объем камеры загрузки м3 0,085 0,11 0,15 0,16 0,19 0,25 0,28 0,33 0,58 0,75
Площадь поверхноститеплообменника м3 1,5 1,9 2,45 3,1 3,9 5,0 5,8 7,3 8,1 10,0
Рабочее давление мПа 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3
Давление при испытании мПа 0,45 0,45 0,4 0,4 0,45 0,45 0,45 0,45 0,45 0,45
Рабочая температура воды:
максимальная 95
минимальная 65
КПД, не менее % 82
Номинальное разряжение за котлом Па 18-25 25-30 35
Температураисходящих газов, не выше 190-240
Потребляемая электрическая мощность Вт 73 118
Напряжениепитания В 220
Высота дымохода м 6-8 8-10 10-12
Диаметр дымохода мм 159 219
Номинальный расход воды м3/час 0,6 0,9 1,1 1,4 1,7 2,1 2,6 3,2 3,4 4,2
Отапливаемая площадь м2 180 230 280 380 450 550 650 780 880 1200
Максимальная длина дров м 0,35 0,42 0,55 1,05
Массакотла кг 420 480 600 630 735 915 960 1070 1475 1665
Габаритные размеры: мм
глубина 870 880 1070 1070 1170 1220 1230 1310 1820 1820
ширина 580 580 630 630 630 630 720 720 725 825
высота 1365 1565 1530 1590 1640 1740 1740 1840 1740 1790
Степень защиты электрооборудования ІР20
Применяемое топливо Сухая древесина с влажностью мин. 12%, макс. 30%, диаметром 80-150 мм.

Лучший выбор пиролизных отечественных и импортных котлов.

При отсутствии магистрального газоснабжения котлы, работающие на твердом топливе, становятся оптимальным вариантом отопления. Они просты в обслуживании и достаточно эффективны. Но где купить пиролизные котлы длительного горения по выгодной цене? Решение этого вопроса доверьте нам. Наш интернет-магазин Купитькотлы.РФ занимается реализацией отопительного оборудования не первый год, поэтому предлагает своим клиентам только лучшие модели котлов. Если Вы проживаете в Санкт-Петербурге или любом другом городе России, можете выбирать наш интернет-магазин Купитькотлы.РФ. Вас приятно удивит наш ассортимент. Ваш заказ может быть доставлен в любую точку РФ удобной вам транспортной компанией.

Преимущества пиролизных котлов

Твердотопливный пиролизный котел прекрасно подойдет как для обогрева жилого дома, так и для офиса или промышленного сооружения. В качестве топлива такое оборудование может использовать дрова, древесные отходы, специальные брикеты и пеллеты. Кроме того, в последнее время распространение получили пиролизные котлы, работающие на угле и коксе. Стоит отметить некоторые особенности такого обогревателя, а именно:

  • выход оборудования на заявленную производительность занимает от получаса до часа, за это время котел нагревается до 60-90°C и прогревает систему отопления;
  • малый расход твердого топлива, по сравнению с котлами прямого горения, экономия до 3 раз;
  • увеличенный срок горения на одной закладке до 16 часов;
  • котел имеет высокую производительность – до 92%, а благодаря тому, что топливо сгорает полностью, зола отсутствует;
  • наличие котлов любых мощностей от 10 кВт до 2,5 мВт;
  • благодаря наличию современной автоматики, обогреватель способен поддерживать стабильную температуру в течение всего времени работы.

Важно также то, что для корректного функционирования системы необходимо оборудовать правильно дымоход.

Как заказать у нас?

Чтобы приобрести пиролизный котел у нас, достаточно заполнить форму заказа. Остались вопросы? Не стеснитесь и задавайте их нашим квалифицированным специалистам по номеру: +7 (812) 947-69-80. Наши консультанты всегда будут рады помочь Вам определиться с выбором. Также Вы можете отправить Ваш вопрос на адрес электронной почты или заказать бесплатный обратный звонок с сайта.

Пиролизные котлы длительного горения

Пиролизные котлы отопления используют в своей работе принцип не сжигания дров, а сжигание выделяемого из них при высокой температуре газа. Применяемый в котлах способ пиролизного сжигания твердого топлива подразумевает под собой его сжигание в среде, недостаточно богатой кислородом при низкой воздухоподаче. Пиролизные котлы в таком режиме производят нагрев древесины в камере сгорания при практическом отсутствии кислорода, в результате чего происходит разлагание древесины на древесный газ и древесный уголь (кокс - почти чистый углерод), который является конечным продуктом полного пиролиза древесины. Из-за своего принципа действия эти котлы еще называют газогенераторные и их причисляют к твердотопливным котлам длительного горения. Выделяющийся при работе пиролизный газ является прекрасным топливом, гораздо более чистым, чем древесина или каменный уголь. Пиролизные котлы длительного горения сжигают этот газ в специальной камере, где он конденсируется и смешивается с воздухом из форсунки. Температура горения при этом достигается достаточно высокая – около 700С. КПД пиролизных (газогенераторных) котлов значительно выше, чем традиционных твердотопливных, и при топке сухой древесиной он достигает 85%.
Для работы пиролизного котла в газогенераторном режиме в закладочной камере котла должна быть достаточно высокая температура (600-800С), поэтому для первоначального прогрева котла его запускают в режиме обычного твердотопливного котла. А после прогрева котел с помощью задвижек (шиберов) переводят в необходимый режим работы. Этим обуславливается многокамерное устройство пиролизного котла.

Внимание!

Важно! Время горения одной закладки дров в пиролизных котлах хоть и продлено до 8-10 часов, но необходимые технические ухищрения привели и к существенному удорожанию конструкции - они в среднем в 1,5-2 раза дороже традиционных твердотопливных котлов.
Современной альтернативой стали более дешевые и экономичные котлы длительного горения СТРОПУВА, у которых существенно увеличено время горения одной закладки: дров - до 31 часов, а угля - до 120 часов! Такое стало возможным благодаря инновационным решениям, ведь техническая мысль не стоит на месте. Ни один пиролизный котел не может сравниться с такими показателями!

Выбросы от котла, работающего на биотопливе, с быстрым пиролизом: Сравнение связанных со здоровьем характеристик выбросов от биотоплива, ископаемого масла и древесины

Основные моменты

Первое подробное исследование выбросов котельной установки FPBO.

Частицы выбросов котлов FPBO образовались в основном из неорганических зол.

FPBO генерирует более высокие PM, чем HFO, но ниже или аналогично колосниковому обжигу древесины.

Очень низкие выбросы ПАУ при сжигании FPBO.

FPBO PM оказывает меньшее токсическое воздействие на клеточную линию, чем HFO PM.

Реферат

В настоящее время существует большой интерес к замене ископаемой нефти возобновляемым топливом в производстве энергии. Биомасло быстрого пиролиза (FPBO), изготовленное из лигноцеллюлозной биомассы, является одной из таких альтернатив для замены ископаемого топлива, такого как тяжелое жидкое топливо (HFO), в энергетических котлах.Однако неизвестно, как это изменение топлива повлияет на количество и качество выбросов, влияющих на здоровье человека. В этой работе охарактеризованы выбросы твердых частиц от реальной коммерческой котельной FPBO, включая обширные физико-химические и токсикологические анализы. Затем они сравниваются с характеристиками выбросов мазутных и дровяных котлов. Наконец, обсуждается влияние выбора топлива на выбросы, их потенциальное воздействие на здоровье и требования к очистке дымовых газов в котельных малой и средней мощности.

Общие концентрации взвешенных твердых частиц и мелких твердых частиц (PM 1 ) в дымовых газах котлов FPBO до фильтрации были выше, чем в котлах на HFO, и ниже или на уровне, аналогичном уровню в котлах с дровяной колосниковой решеткой. Частицы FPBO состояли в основном из золы и содержали меньше полициклических ароматических углеводородов (ПАУ) и тяжелых металлов, чем было ранее измерено при сжигании HFO. Эта особенность четко отразилась на токсикологических свойствах выбросов частиц FPBO, которые показали менее острое токсическое воздействие на клеточную линию, чем частицы сгорания HFO.Электрофильтр, используемый в котельной, эффективно удаляет частицы дымовых газов любого размера. Наблюдались лишь незначительные различия в токсикологических свойствах частиц до и после электростатического осадителя, когда ячейкам давалась одна и та же масса твердых частиц из обеих ситуаций.

Ключевые слова

Мелкие частицы

Аэрозоли

NOx

Химический состав золы

Тяжелые металлы

PAH

Токсикология аэрозолей

Электростатический осадитель

Котел

Био-масло

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

© 2019 Elsevier Ltd.Все права защищены.

Рекомендуемые статьи

Цитирующие статьи

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с вашим системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

% PDF-1.5 % 513 0 объект > эндобдж xref 513 421 0000000016 00000 н. 0000009802 00000 н. 0000010007 00000 п. 0000010059 00000 п. 0000010373 00000 п. 0000010425 00000 п. 0000011279 00000 п. 0000011414 00000 п. 0000011484 00000 п. 0000011565 00000 п. 0000035634 00000 п. 0000035901 00000 п. 0000042529 00000 п. 0000042556 00000 п. 0000043145 00000 п. 0000137821 00000 н. 0000137893 00000 н. 0000138033 00000 н. 0000138153 00000 н. 0000138292 00000 н. 0000138360 00000 н. 0000138439 00000 н. 0000138588 00000 н. 0000138657 00000 н. 0000138817 00000 н. 0000138896 00000 н. 0000138975 00000 н. 0000139053 00000 н. 0000139364 00000 н. 0000139442 00000 н. 0000139530 00000 н. 0000139606 00000 н. 0000139673 00000 н. 0000139740 00000 н. 0000139891 00000 н. 0000139959 00000 н. 0000140038 00000 н. 0000140155 00000 н. 0000140224 00000 н. 0000140384 00000 п. 0000140463 00000 н. 0000140542 00000 н. 0000140645 00000 н. 0000140712 00000 н. 0000140779 00000 н. 0000140931 00000 н. 0000140999 00000 н. 0000141078 00000 н. 0000141195 00000 н. 0000141264 00000 н. 0000141424 00000 н. 0000141503 00000 н. 0000141582 00000 н. 0000141669 00000 н. 0000141814 00000 н. 0000141882 00000 н. 0000141956 00000 н. 0000142030 00000 н. 0000142104 00000 н. 0000142177 00000 н. 0000142251 00000 н. 0000142324 00000 н. 0000142398 00000 н. 0000142479 00000 н. 0000142553 00000 н. 0000142626 00000 н. 0000142700 00000 н. 0000142772 00000 н. 0000142844 00000 н. 0000142918 00000 н. 0000142992 00000 н. 0000143064 00000 н. 0000143136 00000 п. 0000143208 00000 н. 0000143282 00000 н. 0000143354 00000 н. 0000143425 00000 н. 0000143499 00000 н. 0000143570 00000 п. 0000143641 00000 н. 0000143712 00000 н. 0000143783 00000 н. 0000143850 00000 п. 0000143917 00000 н. 0000144068 00000 н. 0000144136 00000 н. 0000144215 00000 н. 0000144348 00000 п. 0000144417 00000 н. 0000144577 00000 н. 0000144656 00000 н. 0000144735 00000 н. 0000144814 00000 н. 0000144892 00000 н. 0000144970 00000 н. 0000145051 00000 н. 0000145125 00000 н. 0000145199 00000 п. 0000145270 00000 п. 0000145341 00000 п. 0000145408 00000 н. 0000145475 00000 п. 0000145607 00000 н. 0000145675 00000 н. 0000145754 00000 н. 0000145871 00000 н. 0000145940 00000 н. 0000146100 00000 н. 0000146179 00000 н. 0000146258 00000 н. 0000146337 00000 н. 0000146450 00000 н. 0000146524 00000 н. 0000146613 00000 н. 0000146687 00000 н. 0000146760 00000 н. 0000146834 00000 н. 0000146923 00000 н. 0000146997 00000 н. 0000147071 00000 н. 0000147145 00000 н. 0000147217 00000 н. 0000147310 00000 н. 0000147382 00000 н. 0000147454 00000 н. 0000147528 00000 н. 0000147600 00000 н. 0000147671 00000 н. 0000147745 00000 н. 0000147819 00000 п. 0000147893 00000 н. 0000147964 00000 н. 0000148035 00000 н. 0000148106 00000 н. 0000148177 00000 н. 0000148244 00000 н. 0000148311 00000 н. 0000148455 00000 н. 0000148523 00000 н. 0000148602 00000 н. 0000148751 00000 н. 0000148820 00000 н. 0000148980 00000 н. 0000149059 00000 н. 0000149138 00000 н. 0000149241 00000 н. 0000149327 00000 н. 0000149421 00000 н. 0000149527 00000 н. 0000149613 00000 н. 0000149680 00000 н. 0000149747 00000 н. 0000149899 00000 н. 0000149967 00000 н. 0000150046 00000 н. 0000150163 00000 н. 0000150232 00000 н. 0000150392 00000 н. 0000150471 00000 н. 0000150550 00000 н. 0000150637 00000 н. 0000150734 00000 н. 0000150802 00000 н. 0000150876 00000 н. 0000150981 00000 н. 0000151055 00000 н. 0000151129 00000 н. 0000151201 00000 н. 0000151273 00000 н. 0000151347 00000 н. 0000151421 00000 н. 0000151494 00000 н. 0000151568 00000 н. 0000151642 00000 н. 0000151714 00000 н. 0000151785 00000 н. 0000151859 00000 н. 0000151930 00000 н. 0000152001 00000 н. 0000152072 00000 н. 0000152143 00000 н. 0000152210 00000 н. 0000152277 00000 н. 0000152427 00000 н. 0000152497 00000 н. 0000152576 00000 н. 0000153757 00000 н. 0000153826 00000 н. 0000153986 00000 н. 0000154065 00000 н. 0000154144 00000 н. 0000154222 00000 н. 0000154300 00000 н. 0000154378 00000 н. 0000154456 00000 н. 0000154534 00000 н. 0000154612 00000 н. 0000154691 00000 н. 0000154770 00000 н. 0000154849 00000 н. 0000154928 00000 н. 0000154998 00000 н. 0000155085 00000 н. 0000155155 00000 н. 0000155229 00000 н. 0000155308 00000 н. 0000155387 00000 н. 0000155466 00000 н. 0000155545 00000 н. 0000155624 00000 н. 0000155703 00000 н. 0000155782 00000 н. 0000155861 00000 н. 0000155940 00000 н. 0000156019 00000 п. 0000156098 00000 н. 0000156177 00000 н. 0000156256 00000 н. 0000156335 00000 н. 0000156414 00000 н. 0000156493 00000 н. 0000156572 00000 н. 0000156651 00000 н. 0000156730 00000 н. 0000156809 00000 н. 0000156888 00000 н. 0000156967 00000 н. 0000157046 00000 н. 0000157125 00000 н. 0000157204 00000 н. 0000157283 00000 н. 0000157362 00000 н. 0000157441 00000 н. 0000157520 00000 н. 0000157599 00000 н. 0000157678 00000 н. 0000157757 00000 н. 0000157836 00000 н. 0000157915 00000 н. 0000157994 00000 н. 0000158073 00000 н. 0000158152 00000 н. 0000158231 00000 п. 0000158310 00000 н. 0000158389 00000 н. 0000158468 00000 н. 0000158547 00000 н. 0000158626 00000 н. 0000158705 00000 н. 0000158784 00000 н. 0000158863 00000 н. 0000158942 00000 н. 0000159021 00000 н. 0000159100 00000 н. 0000159179 00000 н. 0000159258 00000 н. 0000159337 00000 н. 0000159416 00000 н. 0000159495 00000 н. 0000159574 00000 н. 0000159653 00000 н. 0000159732 00000 н. 0000159811 00000 н. 0000159890 00000 н. 0000159969 00000 н. 0000160048 00000 н. 0000160127 00000 н. 0000160206 00000 н. 0000160285 00000 н. 0000160364 00000 н. 0000160443 00000 н. 0000160522 00000 н. 0000160601 00000 н. 0000160680 00000 н. 0000160759 00000 н. 0000160838 00000 н. 0000160917 00000 н. 0000160996 00000 н. 0000161075 00000 н. 0000161154 00000 н. 0000161233 00000 н. 0000161312 00000 н. 0000161391 00000 н. 0000161470 00000 н. 0000161549 00000 н. 0000161629 00000 н. 0000161709 00000 н. 0000161789 00000 н. 0000161864 00000 н. 0000161944 00000 н. 0000162019 00000 н. 0000162106 00000 н. 0000162181 00000 н. 0000162261 00000 н. 0000162340 00000 н. 0000162420 00000 н. 0000162500 00000 н. 0000162580 00000 н. 0000162660 00000 н. 0000162740 00000 н. 0000162820 00000 н. 0000162900 00000 н. 0000162980 00000 н. 0000163060 00000 н. 0000163140 00000 н. 0000163220 00000 н. 0000163300 00000 н. 0000163380 00000 н. 0000163460 00000 н. 0000163540 00000 н. 0000163620 00000 н. 0000163700 00000 н. 0000163780 00000 н. 0000163860 00000 н. 0000163940 00000 н. 0000164020 00000 н. 0000164100 00000 н. 0000164180 00000 н. 0000164260 00000 н. 0000164340 00000 н. 0000164420 00000 н. 0000164499 00000 н. 0000164579 00000 н. 0000164659 00000 н. 0000164734 00000 н. 0000164803 00000 н. 0000164872 00000 н. 0000164941 00000 н. 0000165010 00000 н. 0000165078 00000 н. 0000165149 00000 н. 0000165216 00000 н. 0000165283 00000 н. 0000165434 00000 н. 0000165503 00000 н. 0000165582 00000 н. 0000165771 00000 н. 0000165840 00000 н. 0000166000 00000 н. 0000166079 00000 п. 0000166158 00000 н. 0000166261 00000 п. 0000166364 00000 н. 0000166461 00000 н. 0000166538 00000 н. 0000166615 00000 н. 0000166692 00000 н. 0000166769 00000 н. 0000166848 00000 н. 0000166927 00000 н. 0000167006 00000 н. 0000167073 00000 н. 0000167140 00000 н. 0000167207 00000 н. 0000167276 00000 н. 0000167343 00000 п. 0000167410 00000 н. 0000167529 00000 н. 0000167597 00000 н. 0000167676 00000 н. 0000167801 00000 н. 0000167870 00000 н. 0000168030 00000 н. 0000168109 00000 н. 0000168188 00000 н. 0000168266 00000 н. 0000168345 00000 н. 0000168442 00000 н. 0000168516 00000 н. 0000168590 00000 н. 0000168664 00000 н. 0000168738 00000 н. 0000168809 00000 н. 0000168880 00000 н. 0000168951 00000 п. 0000169022 00000 н. 0000169089 00000 н. 0000169156 00000 н. 0000169223 00000 н. 0000169301 00000 н. 0000169425 00000 н. 0000169493 00000 п. 0000169652 00000 н. 0000169730 00000 н. 0000169808 00000 н. 0000169886 00000 н. 0000169958 00000 н. 0000170078 00000 н. 0000170151 00000 п. 0000170224 00000 н. 0000170297 00000 н. 0000170393 00000 п. 0000170466 00000 н. 0000170539 00000 п. 0000170612 00000 н. 0000170683 00000 п. 0000170754 00000 н. 0000170825 00000 н. 0000170898 00000 н. 0000170971 00000 п. 0000171044 00000 н. 0000171117 00000 н. 0000171188 00000 н. 0000171259 00000 н. 0000171329 00000 н. 0000171399 00000 н. 0000171469 00000 н. 0000171539 00000 н. 0000171609 00000 н. 0000171675 00000 н. 0000171741 00000 н. 0000171810 00000 н. 0000171890 00000 н. 0000171992 00000 н. 0000172062 00000 н. 0000172180 00000 н. 0000172276 00000 н. 0000172344 00000 н. 0000172412 00000 н. 0000009616 00000 н. 0000008893 00000 н. трейлер ] / Назад 2087581 / XRefStm 9616 >> startxref 0 %% EOF 933 0 объект > поток hb``b`P``e``S`b @

пиролизный котел, пиролизный котел Поставщики и производители в Alibaba.

com
О товарах и поставщиках:
 Изучите массив. Пиролизный котел  Коллекция  на Alibaba.com. Ты можешь купить. Пиролизный котел   разной мощности и топлива .. Пиролизный котел   подходит как для бытового, так и для промышленного использования. Эти продукты пригодятся в различных отраслях промышленности, таких как фармацевтическая, текстильная, пищевая, строительная и т. Д. Пиролизный котел

на Alibaba.com работает на газе / угле / масле / электричестве.Изделие изготовлено из высококачественной стали, предотвращающей ржавление при длительном использовании. Выходная температура колеблется от 170 до 350 градусов по Цельсию. Файл. Пиролизный котел Стиль бывает вертикальным и горизонтальным. Рабочее давление, номинальная мощность, номинальное напряжение и другие подобные характеристики зависят от использования и отрасли. Тип конструкции - водяная труба или пожарная труба. Выход файла. Пиролизный котел работает либо на горячей воде, либо на паре. Основными достоинствами продукции являются быстрая сборка, меньшая площадь пола, автоматизированная панель управления и т. Д.Тип циркуляции, давление, теплоемкость, материал и применение являются важными факторами при покупке. Пиролизный котел

имеет большие поверхности нагрева и высокий тепловой КПД. Они также обеспечивают чистое сгорание, сводя к минимуму возникающее загрязнение. Файл. Пиролизный котел Модельный ряд также имеет ряд мер безопасности. Например, защита от утечек, двойной регулируемый регулятор давления, предохранительный клапан полного подъема и т. Д. Пиролизный котел прост в эксплуатации, экономичен, портативен и высокоэффективен.Продукция соответствует международным стандартам и имеет несколько сертификатов.

Хватай захватывающе. Пиролизный котел от Alibaba.com гарантирует максимальную окупаемость ваших инвестиций. Если да. Пиролизный котел поставщик , находите себе выгодную сделку по крупным заказам. Посетите сейчас и получите доступ к продуктам мирового класса.

% PDF-1.5 % 612 0 объект > эндобдж xref 612 237 0000000016 00000 н. 0000006050 00000 н. 0000006255 00000 н. 0000006307 00000 н. 0000006620 00000 н. 0000007494 00000 н. 0000007629 00000 н. 0000007656 00000 н. 0000008284 00000 н. 0000023800 00000 п. 0000023930 00000 п. 0000024000 00000 п. 0000024081 00000 п. 0000050686 00000 п. 0000050947 00000 п. 0000057585 00000 п. 0000057612 00000 п. 0000058197 00000 п. 0000058267 00000 п. 0000058348 00000 п. 0000084117 00000 п. 0000084384 00000 п. 0000091012 00000 п. 0000114277 00000 н. 0000114349 00000 н. 0000114462 00000 н. 0000114541 00000 н. 0000114585 00000 н. 0000114731 00000 н. 0000114855 00000 н. 0000114924 00000 н. 0000115004 00000 н. 0000115138 00000 н. 0000115208 00000 н. 0000115287 00000 н. 0000115367 00000 н. 0000115447 00000 н. 0000115573 00000 н. 0000115653 00000 н. 0000115733 00000 н. 0000115802 00000 н. 0000115872 00000 н. 0000115963 00000 н. 0000116054 00000 н. 0000116145 00000 н. 0000116236 00000 п. 0000116327 00000 н. 0000116418 00000 н. 0000116493 00000 н. 0000116568 00000 н. 0000116643 00000 н. 0000116712 00000 н. 0000116781 00000 н. 0000116850 00000 н. 0000116925 00000 н. 0000117000 00000 н. 0000117075 00000 н. 0000117144 00000 н. 0000117213 00000 н. 0000117282 00000 н. 0000117357 00000 н. 0000117432 00000 н. 0000117507 00000 н. 0000117576 00000 н. 0000117645 00000 н. 0000117714 00000 н. 0000117789 00000 н. 0000117864 00000 н. 0000117939 00000 п. 0000118008 00000 н. 0000118077 00000 н. 0000118146 00000 н. 0000118221 00000 н. 0000118296 00000 н. 0000118371 00000 н. 0000118440 00000 н. 0000118509 00000 н. 0000118578 00000 н. 0000118653 00000 н. 0000118728 00000 н. 0000118803 00000 н. 0000118872 00000 н. 0000118940 00000 н. 0000119008 00000 н. 0000119098 00000 н. 0000119173 00000 н. 0000119248 00000 н. 0000119323 00000 н. 0000119395 00000 н. 0000119467 00000 н. 0000119539 00000 н. 0000119607 00000 н. 0000119651 00000 н. 0000119755 00000 н. 0000119799 00000 н. 0000119894 00000 н. 0000119938 00000 н. 0000120047 00000 н. 0000120090 00000 н. 0000120213 00000 н. 0000120256 00000 н. 0000120371 00000 н. 0000120414 00000 н. 0000120540 00000 н. 0000120583 00000 н. 0000120722 00000 н. 0000120860 00000 н. 0000120928 00000 н. 0000121007 00000 н. 0000121380 00000 н. 0000121449 00000 н. 0000121527 00000 н. 0000121606 00000 н. 0000121679 00000 н. 0000121763 00000 н. 0000121836 00000 н. 0000121920 00000 н. 0000121993 00000 н. 0000122077 00000 н. 0000122151 00000 н. 0000122235 00000 н. 0000122314 00000 н. 0000122398 00000 н. 0000122472 00000 н. 0000122556 00000 н. 0000122635 00000 н. 0000122714 00000 н. 0000122793 00000 н. 0000122872 00000 н. 0000122951 00000 н. 0000123030 00000 н. 0000123109 00000 н. 0000123188 00000 н. 0000123272 00000 н. 0000123346 00000 н. 0000123425 00000 н. 0000123504 00000 н. 0000123583 00000 н. 0000123662 00000 н. 0000123741 00000 н. 0000123820 00000 н. 0000124036 00000 н. 0000124241 00000 н. 0000124358 00000 н. 0000124437 00000 н. 0000124511 00000 н. 0000124590 00000 н. 0000124658 00000 н. 0000124739 00000 н. 0000124813 00000 н. 0000124887 00000 н. 0000124959 00000 н. 0000125034 00000 н. 0000125105 00000 н. 0000125173 00000 н. 0000125244 00000 н. 0000125315 00000 н. 0000125383 00000 п. 0000125454 00000 н. 0000125524 00000 н. 0000125594 00000 н. 0000125664 00000 н. 0000125731 00000 н. 0000125837 00000 н. 0000125905 00000 н. 0000125984 00000 н. 0000126149 00000 н. 0000126218 00000 н. 0000126296 00000 н. 0000126375 00000 н. 0000126448 00000 н. 0000126526 00000 н. 0000126605 00000 н. 0000126684 00000 н. 0000126763 00000 н. 0000126837 00000 н. 0000126916 00000 н. 0000127003 00000 н. 0000127071 00000 н. 0000127139 00000 н. 0000127207 00000 н. 0000127296 00000 н. 0000127370 00000 н. 0000127444 00000 н. 0000127518 00000 п. 0000127590 00000 н. 0000127661 00000 н. 0000127732 00000 н. 0000127799 00000 н. 0000127866 00000 н. 0000127933 00000 п. 0000127976 00000 н. 0000128099 00000 н. 0000128141 00000 н. 0000128291 00000 н. 0000128358 00000 н. 0000128436 00000 н. 0000128608 00000 н. 0000128676 00000 н. 0000128753 00000 н. 0000128831 00000 н. 0000128908 00000 н. 0000128994 00000 н. 0000129072 00000 н. 0000129141 00000 н. 0000129214 00000 н. 0000129292 00000 н. 0000129370 00000 н. 0000129462 00000 н. 0000129540 00000 н. 0000129628 00000 н. 0000129701 00000 н. 0000129774 00000 н. 0000129847 00000 н. 0000129918 00000 н. 0000129989 00000 н. 0000130060 00000 н. 0000130156 00000 п. 0000130229 00000 н. 0000130302 00000 н. 0000130375 00000 н. 0000130448 00000 н. 0000130519 00000 п. 0000130590 00000 н. 0000130661 00000 н. 0000130731 00000 н. 0000130819 00000 п. 0000130885 00000 н. 0000130958 00000 н. 0000131031 00000 н. 0000131104 00000 п. 0000131174 00000 н. 0000131244 00000 н. 0000131314 00000 н. 0000131380 00000 н. 0000005861 00000 н. 0000005140 00000 н. трейлер ] / Назад 2148193 / XRefStm 5861 >> startxref 0 %% EOF 848 0 объект > поток hb``f` ̀

Печи для очистки с контролируемым пиролизом - Печи для термической очистки

Для деталей с содержанием горючих веществ до 15%
Максимум 800 ° F (427 ° C)

Модели PCPC Controlled Pyrolysis ® имеют высокоэффективную запатентованную систему, которая предупреждает и предотвращает перегрев.Печь пиролиза оснащена высокочувствительной системой управления, обеспечивающей дополнительную защиту и гибкость в эксплуатации. Эти печи могут удалять те же горючие материалы, что и модели химчисток, но в больших количествах: от 2% до 15% по весу.

В духовки включены основные и резервные устройства для распыления воды с множеством встроенных функций безопасности.

Эта чувствительная система (патент США 4270898), расположенная в дымовой трубе камеры дожигания, контролирует скорость выброса дыма от деталей путем измерения температуры дымовой трубы. Когда температура дымовой трубы достигает заданного значения, контроллер дымовой трубы включает водяной туман для охлаждения деталей, снижая скорость выделения дыма до того, как он достигнет состояния воспламенения. Распыление воды также активируется, если температура духового шкафа превышает заданное значение на 30 °. Резервное распыление воды активируется, если форсунки для распыления воды засоряются или выходят из строя. Кроме того, регулятор температуры верхнего предела с ручным сбросом отключает основную горелку, если регулятор температуры духовки выйдет из строя.

Преимущества печи для термической зачистки

  • Печи для очистки с контролируемым пиролизом - это безопасный процесс, который помогает очистить и продлить срок службы ваших промышленных деталей методом, который не загрязняет и не наносит вреда окружающей среде.
  • Наши печи для пиролиза с регулируемым контролем исключают выбросы углеводородов и использование опасных химикатов и абразивов.
  • Система управления проста в эксплуатации и помогает обеспечить безопасную и тщательную очистку с меньшими затратами на рабочую силу.

Печи для термической зачистки

Стандартные характеристики контролируемого пиролиза

® Духовки
  • Запатентованный контролируемый пиролиз ® Система распыления воды контролирует скорость выделения дыма, предотвращая повреждение из-за возгорания или перегрева в печи.
  • Основная горелка нагревает камеру очистки до 800 ° F (427 ° C). Летучие материалы уносятся в виде дыма. Пламя горелки ограничено камерой сгорания, никогда не касаясь деталей.
  • Резервное распыление воды , если форсунки забиты.
  • Концевой выключатель с ручным сбросом
  • Панель диагностики Индикаторы отражают рабочее состояние печи и ее органов управления. Неисправность светового индикатора указывает на проблему
  • См. Все характеристики и характеристики наших моделей с контролируемым пиролизом ®

Термохимический путь и процессы преобразования органических материалов в энергию

Процессы термохимического преобразования включают сжигание, газификацию и пиролиз. Потенциальные виды энергии включают тепло, пар, электричество и жидкое топливо (биотопливо, если исходным сырьем является биомасса). Жидкие топливные продукты термохимической конверсии пути включают этанол, метанол, смешанные спирты, Жидкости Фишера-Тропша (FT), другие возобновляемые бензины и дизельное топливо, пиролизные масла и другие. В настоящее время отсутствуют коммерческие предприятия по производству жидкого топлива из сырья, получаемого из твердых бытовых отходов (ТБО). (Есть объекты производство электроэнергии, тепла и пара).

Отходы и биомасса для получения энергии

Отходы для получения энергии, также известные как сжигание, представляют собой окисление топлива для производства тепла при повышенных температурах без образования полезных промежуточных топливных газов, жидкостей или твердых веществ. При сжигании обычно используется избыток окислителя (воздуха) для обеспечения максимальная конверсия топлива. Продукты процессов сгорания включают тепло, окисленные частицы (например, диоксид углерода, воду), продукты неполного сгорания (например, оксид углерода и углеводороды), другие продукты реакции (в большинстве своем загрязняющие вещества) и золу. Электричество можно производить с помощью котлов и паровых двигателей или турбин.

В 2014 г. 84 объекта в Соединенных Штатах, которые сжигают ТБО для рекуперации энергии (три находятся в Калифорнии), потребляют около 30 миллионов тонн отходов в год. В Европе более 400 сжигающих Действуют энергоустановки ТБО, потребляющие около 82 миллионов тонн материала в год.

В Калифорнии действуют около двух десятков действующих электростанций, работающих на биомассе.Эти заводы работают в основном за счет древесных отходов и сельскохозяйственных остатков. Для получения дополнительной информации проверьте Веб-сайт Калифорнийского энергетического альянса по биомассе.

Газификация

Газификация обычно относится к конверсии в среде с дефицитом кислорода или воздуха для производства топливных газов (например, синтез-газа, генераторного газа). Топливные газы - это в основном оксид углерода, водород, метан и более легкие углеводороды, но в зависимости от в используемом процессе может содержать значительные количества углекислого газа и азота, последний в основном из воздуха. В процессе газификации также производятся жидкости (смолы, масла и другие конденсаты) и твердые вещества (уголь, зола) из твердого сырья. Горение При сжигании топливных газов, образующихся в результате газификации, образуются те же категории продуктов, что и при прямом сжигании твердых веществ, но контроль загрязнения и эффективность преобразования могут быть улучшены.

Электроэнергия и тепло могут быть произведены путем сжигания синтез-газа в паровом котле и турбинной установке, газовой турбине, двигателе внутреннего сгорания или двигателе Стирлинга.Синтез-газы могут производить топливные продукты и другие химические вещества в результате химических реакций. такие как синтез Фишера-Тропша.

Министерство энергетики США Национальная лаборатория энергетических технологий отслеживает предлагаемые проекты газификации в США и во всем мире.

Пиролиз

Пиролиз - это термическое разложение материала, обычно без добавления воздуха или кислорода. Процесс похож на газификацию, но в целом оптимизирован для производства жидкого топлива или пиролизных масел (иногда называемых биомаслами, если биомасса сырье). При пиролизе также образуются газы и твердый полукокс. Один из таких продуктов char, известный как biochar может использоваться в качестве добавки к почве или компосту для связывания углерода в почве.

Пиролизные жидкости можно использовать напрямую (например, в качестве котельного топлива и в некоторых стационарных двигателях) или очищать для более качественных применений, таких как моторное топливо, химикаты, клеи и другие продукты. Жидкости прямого пиролиза могут быть токсичными или едкими.

Плазменная дуга

Плазменная дуга - это специальное устройство, используемое для выработки тепла для газификации, пиролиза или сгорания, в зависимости от количества кислорода, подаваемого в реактор.В процессах плазменной дуги используется электричество, проходящее через электроды, для преобразования разряда. окружающий газ в ионизированный газ или плазму. Газы, нагретые в плазме, обычно достигают температуры 7000 ° F или выше.

На своем веб-сайте Совет по технологиям газификации опубликовал дополнительную информацию о плазменной газификации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
