Как сделать колпак на трубу дымохода своими руками

Колпак на трубу дымохода – это средство не только декоративного выделения своего дома, дымоходной трубы, но и достаточно сложное технологическое устройство для надежной и качественной работы канала. Оголовник для трубы дымохода в плане изготовления довольно простое устройство, его по силам сделать даже своими руками. В данной статье мы раскроем основные этапы монтажа, а также откроем секрет, как просто сделать «зонт» дымохода своими руками. Кроме того, ознакомимся с главным перечнем функций прибора, и какие главные преимущества он дает.

Для чего необходим колпак на трубу дымохода?

Колпак на дымоход требуется для того, чтобы обезопасить и снизить попадание мусора и не нужных частиц в трубу, которые, в том числе могут заноситься птицами и мышами. Помимо своей основной функции, как защитной, необходим колпак еще и для формирования оптимального уровня тяги. Кстати, за счет нормализации и контроля воздушных потоков, нормализируется уровень конденсата дымохода.

Более того, в некоторых случаях появляется возможность даже полностью избавиться от лишнего влагоотделения. Но, при этом нужно понимать, что установка «зонта» требует скорей целого ряда или даже комплекса работ, к примеру, помимо колпака для того, чтобы снизить конденсат и сформировать нужный уровень тяги, нужно будет еще и сделать качественное утепление всего канала. Да и честно говоря, форма и вид имеет не меньшее значение, поэтому далее разберем и подробно изучим основные виды и типы подобных устройств.

Разновидности колпаков

Колпак на вашу дымоходную трубу может значительно отличать по своему техническому назначению. Для понимания разделяют их на три основных вида:

  1. Конусные.
  2. Цилиндрические.
  3. Распашные.

Конусный колпак

Наибольшее распространение получил именно первый вид, за счет своей крайне низкой стоимости и просторы монтажа. К основным преимуществам именно такой конструкции нужно отнести возможность не только качественной защиты канала от осадков и мусора, но и формирование тяги. Хотя, с функцией формирования тяги конусные колпаки справляются хуже, а все из-за особенностей конструкции. Со всех сторон открыт, а особенная форма крышки позволяет создавать разряжение, тем самым создавая тягу.

Цилиндрический колпак

Но, лучше с такой задачей способен справится цилиндрический «зонт». Он, представляет собой закрытый цилиндр с внутри конусной крышкой. Принцип работы тот же, но за счет закрытия большего пространства, тяга может усиливаться намного лучше. Да и защита от ветров обеспечивается в большей степени, то есть погодные условия не влияют на формирование тяги. Единственный недостаток – это плохая работа в условиях тумана, но этот недостаток скорей можно приписать ко всем устройствам.

Поворотный колпак

Колпак на ваш кирпичный дымоход или металлический можно сделать и по другой системе. Здесь нет разницы для кирпича или металла делается, основной упор направляется на форму козырька. В отличие от двух других типов – этот появился относительно недавно и смело занимает свою нишу, постепенно вытесняя другие конструкции. Особенность легко читается по картинке, устройство построено таким образом, чтобы в зависимости от того, как дует ветер, поворачивать свой «капюшон» за ним, тем самым формируя внутри среду с хорошей тягой. Круговое движение происходит за счет специального шатуна с роликом. Единственно, такая конструкция не доскональная в плане обеспечения защиты от мусора.

Все другие типы конструкций могут закрывать канал в зависимости от предпочтений владельца. На самом деле конструкций огромное множество, и все их перечислить просто невозможно.

Кстати, нужно уточнить из какого материала зачастую делаются колпаки:

  • «оцинковка».
  • «нержавейка».
  • медь.
  • сплавы титаны и цинка.

Функции

В разделах выше уже перечислялись основные функции и задачи подобных дефлекторов. Сейчас можно обособить их:

  • Защита от мусора, осадков.
  • Формирование правильного уровня тяги.
  • Защита кровли от попадания искры.
  • Возможность снизить количество конденсата.

Как видим, крышка на дымоходе способна выполнять огромное множество разнообразных задач. Поэтому выбирая форму и тип прибора для себя, помните, что оголовок трубы должен соответствовать определенным критериям и задачам, к примеру, как защита от дождя.

Изготовление

Прежде чем делать колпак на трубу дымохода, нужно определить размеры канала, тип материала и форму, какую вы собираетесь придать будущему «зонтику». Мы раскроем главные нюансы изготовления обычного конусного колпака.

Для изготовления «зонтика» на трубу дымохода своими руками вам понадобится материал, лучше использовать «оцинковку» или «нержавейку», несколько хомутов, клепки или болты, а также некоторый инструмент. Итак:

  1. Подготовьте квадратный отрезок картона или плотной бумаги. Разметьте на нем по таблице и схемам размеры заготовки – непосредственно самого конуса «в развертке» и чаши.

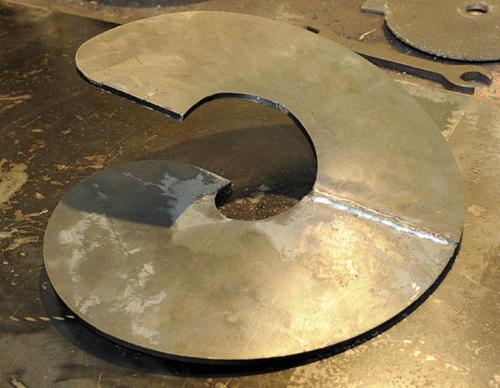

  2. Вырежьте заготовки и на основании их, вырезайте подобные детали уже из металла, используя ножницы или болгарку.
  3. Скрепите полученные детали при помощи клепок либо болтов. Учитывайте, что внутри «зонта» не должны выступать кончики болтов, даже небольшое сопротивление создает проблемы для тяги.

Мастер-класс: Изготовление простого колпака на дымоход

Как видим, в конструкции колпака нет ничего сложного. При изготовлении козырька любой другой формы, ориентируйтесь на приведенные схемы в интернете. Главное учитывайте выбор материала, чтобы конструкция прослужила вам долго.

Технология монтажа

Проблем с тем, как установить оголовок на трубу дымохода у вас возникнуть не должно. Монтаж дымохода выполняется на крыше, от вас требуется с помощью хомутов прикрепить устройство к основанию трубы. Не зависимо от типа выбранного прибора, монтаж выполняется по традиционной схеме. Рекомендуется использовать хомуты, потому что крепление в отдельных местах может не дать нужной герметизации и конструкция может разрушиться или повредится на ветрах.

Для установки колпаков на кирпичные дымоходы, используйте специальные шурупы или раствор. Раствор на основе цемента и извести, позволит надежно закрепить конструкцию.

колпак на дымоход своими руками чертежи

Содержание статьи

Как изготовить колпак на дымоход камина своими руками

Камин и печь в собственном коттедже, бане или беседке – это сложная в инженерном плане конструкция, которая обязана отвечать всем требованиям пожарной безопасности. Для стабильного вывода продуктов горения через трубу дымохода понадобится дефлектор, перенаправляющий воздушные массы и не допускающий попадания воды и снега. Как сделать колпак на дымоход своими руками, определить наиболее практичную форму и составить чертежи?

Форма и функциональность

Основные задачи крышки на дымоотводе:

  • Увеличение воздушной тяги;
  • Предохранение от случайного залетания птиц в трубу;
  • Сохранение кладки дымохода;
  • Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

  1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
  2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

  • Дефлектор в форме полукруга больше подходит для европейского дизайна;
  • Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
  • Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
  • Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
  • Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Как работает колпак на дымоходе

Воздух, попадая в стенку крышки, заворачивает наверх и своим движением подтягивает дым. Дымоотвод начинает работать эффективнее и значительно усиливается тяга. При угловом или вертикальном направлении ветра, зонт тоже помогает увеличить тягу. Чтобы не возникало проблем и при низовке, нужно установить на крышку обратный конус. Кроме того, предохраняя трубу от влаги, дефлектор препятствует развитию грибка и экономит топливо.

К сведению: правильно изготовленный и надежно закрепленный колпак не должен шуметь или вибрировать даже при штормовом ветре.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

  • Лист оцинкованного металла, меди или нержавейки;
  • Картон и маркеры;
  • Ножницы по металлу;
  • Приспособления для сгибания листа;
  • Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона. Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

К сведению: зимой на колпаке может образоваться наледь или шапка снега. Важно так подобрать толщину металла, чтобы его не продавило под такой тяжестью.

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам. Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде. А если применить в работе немного креатива, то изделие станет украшением фасада дома.

Как сделать колпак на дымоход своими руками

Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Колпак на дымоход может стать оригинальным украшением кровли жилого дома

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

  • защита внутренней части дымохода от влаги, мусора и пыли;
  • усиление тяги в трубе для эффективного прогорания топлива в печи;
  • эстетичное дополнение дизайна здания;
  • продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Металл — практичная основа для дымника

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

  • сталь листовая;
  • листовой алюминий;
  • медный металлопрокат;
  • нержавеющая сталь в листах;
  • цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

  • колпак с открывающейся крышкой;
  • плоский дымник для трубы;
  • колпак с флюгером;
  • колпак многоскатной конструкции;
  • дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Фотогалерея: виды колпаков для дымохода

Выбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Изделия в виде трубы оптимальны для газовой системы отопления

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

Полукруглый дымник прост и удобен в эксплуатации

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымника предполагает следующие этапы:

    Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

Оцинкованная сталь легко подвергается обработке

Металлические полосы или профили позволяют сделать каркас для крепления колпака

Каркас может иметь ступенчатую форму

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.

Изготовление колпака на трубу дымохода: подробная инструкция и чертежи

Частный дом обустраивают печкой, котлом или камином, вследствие этого выводят дымоход. Вот почему над крышей дома возвышается постройка, а на нее одет колпак.

Именно эта конструкция часто привлекает взор, так как в последнее время, весьма разнообразно ее дизайнерское решение. При этом ее легко можно сделать своими руками, даже не имея особых навыков.

Функция колпака

Перед началом работ нужно точно знать весь спектр функций, которые может выполнять колпак, чтобы учесть все тонкости во время изготовления.

Его устанавливают для того, чтобы:

  • в пространство трубы не попадал: мусор, снег, дождь, птицы;
  • долгое время не разрушалась сама труба под воздействием перепада температуры, влаги, обледенения, ведь в большинстве случаев трубу выкладывают из кирпича;
  • укрепить верхний слой кладки дымохода;
  • увеличить тягу до 20 %;
  • создать ветрозащитный отвод отходных газов;
  • украсить самую высокую точку в сооружении дома.

Атмосферные явления оказывают давление на отходные газы, даже если вентиляционная труба выполнена согласно технологическим требованиям.

Однако, согласно физическому закону аэродинамики, когда поток холодного воздуха соприкасается с колпаком, огибает установку, получается разряженная область, потом воздух начинает двигаться с большей скоростью, что увеличивает тягу в дымоходе и позволяет работать приборам отопления эффективней.

Используемые материалы и инструменты

Среди людей колпак называют козырьком, дымником, грибком. По-научному его название — дефлектор.

Кованые дефлекторы очень оригинальные, но их цена не всегда оправдана. Ведь можно изготовить более дешевую конструкцию из следующего металлического материала:

  • оцинковки;
  • нержавейки;
  • стали с лакокрасочными покрытиями;
  • алюминия;
  • меди.

Самой удобной, практичной и дешевой является оцинкованная жесть.

Необходимо наличие нужного инструмента. Перечень того, что может понадобиться при работе:

  • молоток резиновый или деревянный;
  • маленький железный молоточек;
  • шуруповерт;
  • электрическая дрель;
  • сверла необходимого диаметра крепежа;
  • заклепки;
  • крепления;
  • рулетка;
  • маркер;
  • строительный уголок;
  • гибы;
  • специальные зажимы;
  • ножницы по металлу;
  • металлическая линейка;
  • железный уголок размером до 1 метра.

Формы дефлектора

Формы дефлектора или оголовка могут поражать своим разнообразием.

Поэтому нужно определиться, какая форма дефлектора будет идеально подходить для вентиляционной трубы, при этом аккуратно выглядеть.

  • круглые,
  • квадратные;
  • вальмовые;
  • конусные;
  • шатровые;
  • стандартные четырехскатные;
  • с плоским зонтом;
  • с полукруглым зонтом;
  • остроконечные с четырьмя скатами и высокой крышей;
  • с флюгерами.

Виды вытяжного колпака

Виды вытяжного козырька также имеют разнообразие, но самые популярные:

  • цаги — это простая модель, которую можно изготовить в мастерской;
  • Григоровича;
  • шарообразный «Волпер» изготовить своими руками сложно для новичка, так как необходимы станки;
  • Н-образный;
  • форма звезды «Шенар»;
  • АSТАТО открытый.

В продаже можно встретить пластмассовые вытяжки, их лучше использовать для подвалов, гаражей, для высотных конструкций они непрочные и служат недолго.

Технология изготовление дефлектора «Цаги» с чертежом

Чертеж изготовления дефлектора Цаги. (Для увеличения нажмите)

Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

  • входной патрубок одевают на трубу;
  • внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
  • крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

  1. Изготавливается чертеж на бумаге под форму и размеры колпака.
  2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
  3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
  4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

  1. Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
  2. По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
  3. Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
  4. Загнуть кончики, получается отверстие, как на чертеже.
  5. Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
  6. Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Изготовление флюгарки своими руками

Макет флюгера. (Для увеличения нажмите)

Декоративные фигурки, узоры, на колпаках вытяжных дефлекторах называют флюгарками или флюгером.

Изготовить контур флюгера петуха можно из приведенного чертежа, если увеличить его до натуральной величины, отпечатать, нанести на стальную поверхность, вырезать.

Чтобы изготовить флюгер, нужны дополнительно сварочные работы.

Работа по изготовлению флюгера состоит из следующих шагов:

  • вырезать фигурку;
  • изготовить стрелу;
  • подготовить вращательный механизм.

Можно подвести итог вышесказанного, что изготовить дефлектор можно своими руками при хорошей подготовке, наличия инструментов и большого желания.

колпак на дымоход своими руками чертежи


Дымовую трубу обязательно нужно защищать от осадков. В холодное время года вода застывает в цилиндрической конструкции, что становится причиной ее разрушения. Во избежание подобной ситуации верхнюю часть сооружения необходимо закрывать специальным колпаком. Чтобы сделать трубу более привлекательной, жестянщики изготавливают такие детали различных форм. К примеру, дымоход закрывается колпаком в виде флюгера. Он не только защищает конструкцию, но еще и показывает направление ветра.
Колпак на дымоходную трубу можно изготовить самостоятельно, если под рукой имеются нужные материалы.

Форма и функциональность

Основные задачи крышки на дымоотводе:

  • Увеличение воздушной тяги;
  • Предохранение от случайного залетания птиц в трубу;
  • Сохранение кладки дымохода;
  • Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

  1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
  2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

  • Дефлектор в форме полукруга больше подходит для европейского дизайна;
  • Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
  • Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
  • Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
  • Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.


Разновидности колпаков для дымохода


Разные виды колпаков на трубу

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Как работает колпак на дымоходе

Воздух, попадая в стенку крышки, заворачивает наверх и своим движением подтягивает дым. Дымоотвод начинает работать эффективнее и значительно усиливается тяга. При угловом или вертикальном направлении ветра, зонт тоже помогает увеличить тягу. Чтобы не возникало проблем и при низовке, нужно установить на крышку обратный конус. Кроме того, предохраняя трубу от влаги, дефлектор препятствует развитию грибка и экономит топливо.

К сведению: правильно изготовленный и надежно закрепленный колпак не должен шуметь или вибрировать даже при штормовом ветре.

Принцип работы

Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:

  • воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков;
  • скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала;
  • движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры;
  • если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

  • Лист оцинкованного металла, меди или нержавейки;
  • Картон и маркеры;
  • Ножницы по металлу;
  • Приспособления для сгибания листа;
  • Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона. Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

К сведению: зимой на колпаке может образоваться наледь или шапка снега. Важно так подобрать толщину металла, чтобы его не продавило под такой тяжестью.

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам. Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде. А если применить в работе немного креатива, то изделие станет украшением фасада дома.

Как самостоятельно изготовить дымник

На первый взгляд кажется, что конструкция такого колпака настолько проста, что ее создание не вызывает никаких трудностей. Однако необходимо отметить, что изготовить такое приспособление своими руками довольно сложно.

Если у вас мало опыта подобной работы, сначала нужно сделать точный чертеж будущей конструкции, затем перенести его на картонный лист. После этого шаблон вырезается.

Следующим шагом необходимо решить, как будет крепиться колпак: с помощью сварки или саморезов.

Далее требуется вырезать все части покрышки из металлического листа и начать предварительную сборку.

В процессе работы важно, чтобы все замеры трубы были сделаны правильно. Это необходимо для качественного изготовления будущего колпака.

На представленном ниже рисунке показан самый простой чертеж оголовка с 4-скатной крышей. Для грамотного определения угла наклона необходимо выполнить расчеты по формуле, показанной на изображении.

Порядок действий

Первый этап. Металлическая листовая заготовка кладется на стол, при этом фронтальная часть должна быть направлена вверх. На чертеже показано конкретное место, где нужно просверлить отверстие диаметром 3,5 мм.

Второй этап. Заготовку необходимо согнуть строго по пунктирным линиям, обозначенным на схеме. Угол сгиба должен быть равен 90 градусам. Для проведения работы требуется специальный инструмент – листогиб. При его использовании образование вмятин полностью исключается. Конечно, такое приспособление есть не у каждого. В этом случае можно воспользоваться другим способом, который подразумевает крепление края угла струбциной к верстаку и применение обычного молотка.

Третий этап. Заготовка сгибается по линиям с о. Как правило, угол определяется экспериментальным путем. В этом случае главное, чтобы получился задуманный вид колпака.

Конструкция должна быть абсолютно ровной и без перекосов. Проверить прямолинейность оголовка можно, поставив его на стол. Если было обнаружено искривление, маркером отмечаются ребра жесткости, расположенные внизу. Далее делаются насечки керном и проводится сверление.

Четвертый этап. Полученный дымник скрепляется заклепками размером 3,2 мм.

Пятый этап. Заготовка сгибается согласно значениям «b – а», что необходимо для фиксации ножки.

Шестой этап. В соответствии с диаметром дымовой трубы изготавливается основание, к которому будет крепиться колпак. С этой целью дополнительно используются металлические детали, имеющие сечение в виде буквы L. Угол должен располагаться так, чтобы одна его сторона была сбоку, а вторая – касалась кирпичной кладки.

Далее детали будущей конструкции совместно с ножками соединяются электродуговой сваркой.

Седьмой этап. Проводится зачистка основания, на которое в последующем наносится специальный антикоррозийный состав. После полного его высыхания опорная часть покрывается краской в несколько слоев. Подойдет любой состав, предназначенный для внешнего применения.

Восьмой этап. Колпак крепится к основанию.

При невозможности сделать квадратный оголовок рекомендуется воспользоваться более легким способом. Для этого достаточно взять выгнутый лист металла и подогнать его под нужные размеры. Технология изготовления колпака в данном случае будет отличаться от приведенной выше:

  1. Требуется тщательно измерить габариты дымохода. Опираясь на полученные данные, изготавливается основание для будущего дымника.

  2. Стальной уголок требуется установить так, чтобы все сооружение было надежно закреплено. Одно ребро будет держать дымоход снаружи, а другое – упрется в торец трубы.
  3. Изготавливаются ножки, соединяющие основание со всей конструкцией и поддерживающие колпак. Опоры должны обладать высокими показателями прочности и жесткости, поскольку им придется противостоять сильным ветрам и большому количеству снега.
  4. Детали конструкции покрываются антикоррозийным составом и несколькими слоями краски. Все действия выполняются аналогично вышеописанным.
  5. Проводится сборка конструкции с учетом вида используемого материала.

Чертеж простого колпака

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Колпак на дымоход может стать оригинальным украшением кровли жилого дома

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

  • защита внутренней части дымохода от влаги, мусора и пыли;
  • усиление тяги в трубе для эффективного прогорания топлива в печи;
  • эстетичное дополнение дизайна здания;
  • продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Металл — практичная основа для дымника

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

  • сталь листовая;
  • листовой алюминий;
  • медный металлопрокат;
  • нержавеющая сталь в листах;
  • цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

  • колпак с открывающейся крышкой;
  • плоский дымник для трубы;
  • колпак с флюгером;
  • колпак многоскатной конструкции;
  • дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Фотогалерея: виды колпаков для дымохода

Выбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Изделия в виде трубы оптимальны для газовой системы отопления

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Материалы изготовления

Для изготовления оголовков дымоходов используются:

  • листовая оцинкованная сталь;нержавеющая сталь;медь.

Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).

В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.

Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.

Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

Полукруглый дымник прост и удобен в эксплуатации

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымника предполагает следующие этапы:

    Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

Оцинкованная сталь легко подвергается обработке

Металлические полосы или профили позволяют сделать каркас для крепления колпака

Каркас может иметь ступенчатую форму

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.

Из чего изготавливают грибки для вентиляционных труб

Перед тем как сделать козырёк на трубу, нужно определиться с материалом. Чаще всего для изготовления грибков используется цветной и чёрный металл, толщина значения не имеет. Наибольшее распространение получили изделия из оцинкованной жести.


Самый распространённый материал – оцинкованная жесть Источник by.prom.st

Уже готовое изделие окрашивают в цвет для улучшения внешнего вида, так как чёрная стать имеет непривлекательный вид. Для улучшения внешнего вида дополнительно изделие может украшаться коваными элементами. Но колпаки из чёрной стали будут иметь существенный минус – вес, из-за чего конструкция подойдёт не для всех крыш.

Если вес является важный параметром, то следует рассмотреть грибки из меди и легированной стали. Недостатком конструкций из этим материалов является завышенная стоимость. Поэтому вторым критерием при выборе материала для козырька являются финансовые возможности владельца здания. Для экономии средств нередко козырьки строят своими руками, используя качественные материалы.

Функция колпака

Перед началом работ нужно точно знать весь спектр функций, которые может выполнять колпак, чтобы учесть все тонкости во время изготовления.

Его устанавливают для того, чтобы:

  • в пространство трубы не попадал: мусор, снег, дождь, птицы;
  • долгое время не разрушалась сама труба под воздействием перепада температуры, влаги, обледенения, ведь в большинстве случаев трубу выкладывают из кирпича;
  • укрепить верхний слой кладки дымохода;
  • увеличить тягу до 20 %;
  • создать ветрозащитный отвод отходных газов;
  • украсить самую высокую точку в сооружении дома.

Атмосферные явления оказывают давление на отходные газы, даже если вентиляционная труба выполнена согласно технологическим требованиям.

Однако, согласно физическому закону аэродинамики, когда поток холодного воздуха соприкасается с колпаком, огибает установку, получается разряженная область, потом воздух начинает двигаться с большей скоростью, что увеличивает тягу в дымоходе и позволяет работать приборам отопления эффективней.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

  • он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
  • дымник не даёт попадать внутри мелкому мусору;
  • сетчатая конструкция обеспечивает защиту от гнездования птиц;
  • такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
  • флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Используемые материалы и инструменты

Среди людей колпак называют козырьком, дымником, грибком. По-научному его название — дефлектор.

Кованые дефлекторы очень оригинальные, но их цена не всегда оправдана. Ведь можно изготовить более дешевую конструкцию из следующего металлического материала:

  • оцинковки;
  • нержавейки;
  • стали с лакокрасочными покрытиями;
  • алюминия;
  • меди.

Самой удобной, практичной и дешевой является оцинкованная жесть.

Необходимо наличие нужного инструмента. Перечень того, что может понадобиться при работе:

  • молоток резиновый или деревянный;
  • маленький железный молоточек;
  • шуруповерт;
  • электрическая дрель;
  • сверла необходимого диаметра крепежа;
  • заклепки;
  • крепления;
  • рулетка;
  • маркер;
  • строительный уголок;
  • гибы;
  • специальные зажимы;
  • ножницы по металлу;
  • металлическая линейка;
  • железный уголок размером до 1 метра.

Формы дефлектора

Формы дефлектора или оголовка могут поражать своим разнообразием.

Поэтому нужно определиться, какая форма дефлектора будет идеально подходить для вентиляционной трубы, при этом аккуратно выглядеть.

  • круглые,
  • квадратные;
  • вальмовые;
  • конусные;
  • шатровые;
  • стандартные четырехскатные;
  • с плоским зонтом;
  • с полукруглым зонтом;
  • остроконечные с четырьмя скатами и высокой крышей;
  • с флюгерами.

Виды вытяжного колпака

Виды вытяжного козырька также имеют разнообразие, но самые популярные:

  • цаги — это простая модель, которую можно изготовить в мастерской;
  • Григоровича;
  • шарообразный «Волпер» изготовить своими руками сложно для новичка, так как необходимы станки;
  • Н-образный;
  • форма звезды «Шенар»;
  • АSТАТО открытый.

В продаже можно встретить пластмассовые вытяжки, их лучше использовать для подвалов, гаражей, для высотных конструкций они непрочные и служат недолго.

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

  • более эстетичный вид дымоотводного канала;
  • защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
  • защита материала дымохода от воздействия осадков;
  • дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

  • изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
  • образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Технология изготовление дефлектора «Цаги» с чертежом

Чертеж изготовления дефлектора Цаги. (Для увеличения нажмите)

Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

  • входной патрубок одевают на трубу;
  • внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
  • крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

  1. Изготавливается чертеж на бумаге под форму и размеры колпака.
  2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
  3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
  4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

  1. Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
  2. По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
  3. Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
  4. Загнуть кончики, получается отверстие, как на чертеже.
  5. Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
  6. Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

  • для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки;
  • твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» — труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма;
  • для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

особенности монтажа колпаков и дефлекторов на дымоход

Дата публикации: 15.06.2022 00:00

Навершие дымохода имеет немало названий: колпак, дымник, оголовок, зонт, флюгарка – все это указывает на один и тот же элемент. Его монтируют в качестве завершающего фрагмента.

Установка колпаков на дымоход имеет свои преимущества и недостатки, что делает такой шаг спорным моментом. С учетом данного фактора к вопросу монтажа подходят из практических и индивидуальных соображений.

Содержание:

  • Для чего нужен колпак на дымоход?
  • Распространенные ошибки при выборе и монтаже
  • Виды колпаков
  • Выбор колпака на дымоход
  • Изготовление колпака своими руками
  • Как установить колпак на трубу дымохода?

Для чего нужен колпак на дымоход?

Оголовок дымоотвода ориентирован на защитные функции. Среди преимуществ его установки выделяют следующие:

  • защита кирпичной кладки от осадков и преждевременного разрушения;
  • предотвращение попадания мусора и листьев в дымоходный канал;
  • защита от гнездования птиц;
  • защита от порывов сильного ветра;
  • декоративные функции.

У нас вы можете заказать

 Монтаж дымохода  Монтаж коробов и оголовков  Монтаж дымохода через крышу  Монтаж дымохода через стену  Монтаж дымохода из нержавейки

Однако имеется и ряд возражений, по которым многие отказываются от установки флюгарки. К таким факторам относят:

  • металлические дымоходы с отводом конденсата не требуют специального прикрытия;
  • узкие и круглые современные дымоотводы не позволяют птицам гнездиться;
  • любое препятствие на пути вывода продуктов сгорания снижает интенсивность тяги.

Обращают внимание и на зимнее промерзание. Скопление конденсата и образование наледи снижает пропускную способность зонта. Из-за этого периодически приходится подниматься на крышу и вручную очищать оголовок.

Также следует учитывать и срок службы таких элементов.

Оцинкованные варианты рассчитаны на 5 лет, после чего прогорают и приходят в негодность.

С учетом этого фактора многие рассматривают установку зонтов лишней тратой.

Распространенные ошибки при выборе и монтаже

Одной из самых распространенных ошибок считается установка зонтов с сетками по периметру. Такие преподносятся как оптимальная защита от птиц, однако на практике они сильнее препятствуют отводу продуктов сгорания. При этом в зимнее время на такой сетке быстрее появляется наледь и даже мокрый снег способен сильно ухудшить тягу.

Второй фактор, на который следует обратить внимание – размеры флюгарки. Они не должны соответствовать размерам трубы, в ином случае нарушается движение ветров и вывод продуктов сгорания.

Специалисты также отмечают, что нельзя приобретать зонт в последний момент. Его наличие, конфигурация и технические особенности должны учитывать особенности дымохода. Именно поэтому колпак должен планироваться заранее и согласовываться со специалистами.

Вращающиеся элементы, влияющие на тягу, не рекомендуется применять в регионах со снежными зимами. Занос и наледь могут быстро прекратить вращение, что создаст проблемы в функционале дымоотвода.







Виды колпаков

Дымник на трубу может быть круглым, квадратным или прямоугольным, при выборе ориентируются обычно на сечение дымоотвода. По конструктивным особенностям выделяют следующие варианты:

  • четырехскатный колпак;
  • зонт с щипцовой крышей;
  • зонт с полукруглой крышей;
  • конусообразный зонт;
  • плоский дымник.

Оголовок может иметь и другие отличительные особенности. Выделяют модели с искрогасителями, флюгерами, кованым и декоративным орнаментом. Каждый такой элемент становится дополнительным преимуществом, обеспечивая привлекательный внешний вид, улучшенную тягу или безопасность от возгорания.

Обращают внимание и на материалы изготовления. Выделяют следующие варианты:

  • оцинковка имеет повышенную устойчивость к погодным факторам, однако не отличается длительным сроком службы;
  • нержавеющая сталь – универсальный вариант с большей долговечностью, особенно подходит для дымоходов из нержавейки;
  • медные колпаки считаются самыми долговечными, способны служить до ста лет, хорошо сочетаются с натуральной черепицей и водостоками из меди.

Оголовок на дымоходную трубу выбирают по собственным предпочтениям. Учитывают стоимость и свои финансовые возможности, обращают внимание на практичность и необходимость данного элемента для имеющейся конфигурации дымоотвода. Также учитывают и декоративное соответствие для общей привлекательности крыши.

Для некоторых дымоходов используют дефлекторы. Такие устройства усиливают тягу за счет принудительной вентиляции. В ряде случаев он оказывается более необходимым, чем простой колпак.

Однако применение дефлекторов следует заранее согласовывать с проектом и специалистами.

Выбор колпака на дымоход

Выбор зонта на дымоотвод связывают с особенностями его конструкции. Еще на этапе проектирования рекомендуется проконсультироваться со специалистами – это поможет избежать ошибок и низкой эффективности оголовка.

По форме чаще всего ориентируются на дымоход. Для кирпичной кладки подбирают четырехскатные зонты, для круглых труб – конусообразные. При этом важно учитывать размеры – края зонта должны немного выступать над периметром дымохода.

Также при выборе оголовка учитывают следующие рекомендации:

  • для дровяных печей не применяют окрашенные элементы – высокая температура способствует быстрому их выгоранию;
  • для лучшего сопротивления горячему воздуху используют зонты с уплотненной двойной крышей;
  • двухэтажные модели колпаков обеспечивают лучший продув;
  • наличие откидывающейся крышки облегчает прочистку дымоходного канала;
  • для котлов с КПД более 85% не применяют классические пирамиды, рекомендованным вариантом считается конус с открытым соплом;
  • если на прямоугольный кирпичный дымоход монтируют круглый оголовок, потребуется предварительная установка соответствующего переходника.

По внешнему виду ориентируются на общую конфигурацию крыши. Для современного дизайна выбирают плоские зонты, для классических вариантов предпочитают скатные флюгарки.

По размерам ориентируются на верхнюю часть дымоотвода. Если имеется расширение – замеры делают по его периметру. Основание должно иметь допуск в 4-5 мм, это обеспечивает монтаж колпака на трубу дымохода и дальнейшее плотное прилегание. Крыша оголовка должна выступать над периметром дымохода, закрывая его полностью.

Изготовление колпака своими руками

При наличии времени и навыков изготовить простой колпак на дымоход можно и самостоятельно. Для этого потребуются следующие инструменты:

  • металлическая линейка и маркер;
  • клиновидная киянка;
  • ножницы по металлу;
  • электродрель;
  • зажим и листогиб;
  • оправка;
  • небольшой молоток.

Из материалов потребуются картон для шаблона, металл для зонта, шурупы, грунтовка и краска для металла. В зависимости от выбранной конфигурации могут потребоваться и другие материалы.

Алгоритм действий при изготовлении зонта своими руками подразумевает следующие шаги:

  • производят замеры дымохода, к каждой длине и ширине прибавляют 4-5 мм для легкого надевания, рассчитывают высоту крепления и ширину зонта;

  • из картона изготавливается выкройка, после чего контуры переносятся на лист металла;
  • с помощью ножниц вырезается заготовка, затем по линиям сгибов она приводится в нужную форму, стыки соединяются клепками;

  • процедура завершается грунтовкой и покраской оголовка.

Данный алгоритм не считается универсальным. В зависимости от типа колпака, особенностей дымоходной трубы и ряда других моментов процедура будет иметь отличия. В случае сомнений рекомендуется приобрести готовый вариант или обратиться за помощью специалистов.

Как установить колпак на трубу дымохода?

Завершающая установка колпака на дымоход не подразумевает сложного процесса. Процедура выполняется с соблюдением следующих этапов:

  • подготовка – готовят не только оголовок, но и трубу, кирпичную кладку простукивают, проверяя надежность кирпичей и наличие пустот в растворе, обнаруженные дефекты устраняют;
  • основание зонта надевают на оконечность трубы, закрепляют предусмотренными способами;
  • конструкция фиксируется дюбелями или иными способами, проводится контрольная протопка для определения эффективности оголовка.

На каждую сторону трубы используют не меньше двух креплений, для длинных участков шаг составляет 25-30 см. Если монтируется медный колпак, то используются крепежи из меди, для остальных вариантов подходит нержавейка.

Вам также будет интересно

 Установка дымохода через потолок  Установка снегозадержателей своими руками  Инструкция по монтажу дымоходов  Установка котлов отопления  Как происходит установка дымоходов

Дождевой колпак на дымоход. Колпак на трубу дымохода: 6 самых удачных самодельных вариантов

You are here

Главная » Статьи

27. 12.2019 в 11:26

Статьи

Содержание

  1. Дождевой колпак на дымоход. Колпак на трубу дымохода: 6 самых удачных самодельных вариантов
  2. Дождевой колпак дымохода. Колпак на трубу дымохода: изготовление своими руками
    • Аргументы против установки колпака
    • Колпак может создавать препятствие тяге
    • На колпаке может намерзать конденсат и частично или полностью блокировать отверстие
  3. Дождевой колпак на круглую трубу. Как устроен колпак для трубы дымохода?
    • Принципы работы козырька для дымоходной трубы
    • То, что может быть на флюгарке
    • Размер флюгарки в зависимости от диаметра дымовой трубы
    • Классификация козырьков по форме
    • Классификация козырьков по типу металла
  4. Дождевой колпак на воздуховод. Разновидности
  5. Дождевой колпак d150 мм. Дымотек Дождевой колпак D150/215 мм
  6. Видео флюгарка,дымник,Колпак на трубу своими руками.

Дождевой колпак на дымоход. Колпак на трубу дымохода: 6 самых удачных самодельных вариантов

Надежный, стильный и долговечный колпак для дымохода можно как приобрести, так и изготовить самостоятельно. Причем многих привлекает именно второй вариант, ведь это еще одна возможность помастерить, проявить смекалку и придать экстерьеру своего дома еще один оригинальный штрих. Пусть такой дымоход не будет иметь идеальных швов и доведенного до совершенной геометрии каждого миллиметра, смотреться таковой будет все равно хорошо, «по-родному», и издалека небольшие погрешности не будут заметными.

Только для начала определитесь, что именно вы хотите получить в результате: простой, но симпатичный классический колпак на трубу дымохода или более сложную конструкцию с дополнительными функциями и креативным дизайном. И то, и другое – воплотимо в жизнь! А мы подробно расскажем, как изготовить каждый из этих вариантов и что вам для этого понадобится.

Придумали колпак на трубу уже очень давно. Это решение позволяет не только придать дымоходу декоративные свойства, но и важные практические:

Самая главная и первая задача колпака на дымоход – защита последнего от внешних природных явлений: снега, дождя, сильного ветра и излишней вентиляции. Второстепенная – служить дополнительным украшением крыши. Поверьте, фантазия современных дизайнеров, как никогда, поражает воображение! И некоторые шедевры домашнего и промышленного мастерства притягивают взгляд уже издалека.

Тем более, что каждая деталь может иметь свою форму, придавая при этом дымоходу особенно декоративный оригинальный вид. Но, какой бы формы вы ни изготовили колпак, главное, чтобы он защищал дымоход от осадков и ветра, не позволяя погодным условиям разрушить его стены. И при этом сам оказался долговечным на практике, ведь условия его эксплуатации просто-таки экстремальные!

Подбирать колпак на дымоход нужно в соответствии с диаметром отверстия и типом канала:

  • если печь в доме отапливается газом, тогда колпак должен быть выполнен из хромоникелевой кислотостойкой жести;
  • если топится камин, котел или печь твердым топливом или дровами,  тогда лучше ставить не стационарный колпак, а съемный, чтобы тогда было легко проводить  ревизию.

Дождевой колпак дымохода.

Колпак на трубу дымохода: изготовление своими руками

Целесообразность установки на дымоход колпака до сих пор вызывает споры не только у владельцев домов, но и у опытных строителей. Среди них есть как противники, так и приверженцы этих элементов, каждая группа имеет свои аргументы. Рассмотрим их более подробно, это даст возможность иметь личное объективное мнение.

Колпак на трубу дымохода

Аргументы за установку колпака на трубу дымохода

  1. Заключительный элемент трубы уменьшает риски появления обратной тяги из-за завихрения воздушных потоков. Они ударяются о колпак и растекаются мимо выхода трубы, показатели тяги стабилизируются в расчетных пределах.
  2. Конструкция эффективно защищает дымоход от попадания дождя и снега, листьев и иного органического мусора. Кроме того, колпаки отпугивают птиц от кирпичных дымоходов и не позволяют им вить в них гнезда.

    Основной функцией колпака является защита дымоходной трубы от влаги

  3. Оголовок трубы не подвергается негативному воздействию климатических факторов. За счет чего увеличивается время его эксплуатации.
  4. Красивый колпак может служить привлекательным элементом декора крыши здания, указывать направление и скорость ветра.

    Красивый колпак на дымоход придает всей кровле эстетичный вид, соответственно, дом с такой крышей выглядит стильно и оригинально

В этот список не вошла рекламная информация, утверждающая, что колпаки значительно усиливают тягу дымоходов. Для этого существуют иные специальные элементы более сложной конструкции.

Для улучшения тяги в дымоход встраиваются дефлекторы

Правильно установленные колпаки не оказывают влияния на параметры тяги. Исключение – они расположены слишком близко к выходу дымохода и уменьшают тягу.

Аргументы против установки колпака

Ознакомление с ними усложняет принятие окончательного решения, но о них следует знать. Только полная информация дает возможность сделать оптимальный выбор с учетом максимального количества различных факторов.

Колпак может создавать препятствие тяге

Это предупреждение имеет право на существование только в одном случае – колпак посажен очень низко, размеры щелей по периметру меньше диаметра трубы дымохода. Такое встречается очень редко, никто колпаком сознательно не закрывает дымоход.

Колпак может создавать препятствие тяге только если посажен слишком низко

На колпаке может намерзать конденсат и частично или полностью блокировать отверстие

К сожалению, такие случаи бывают нередко. Все зависит от климатических условий зоны расположения строения, коэффициента полезного действия котла и физических характеристик топлива. Если с первым фактором все понятно, то на двух последних следует остановиться подробнее.

  1. Строительные нормы и правила строго регламентируют температуру выходящих из дымохода газов. Она не должна быть меньше +120°С, только при таких условиях исключается появление конденсата. Но современные отопительные котлы имеют очень высокий КПД, это значит, что максимальное количество тепловой энергии передается теплообменнику, соответственно, температура выхода газов низкая. Ни один котел не выдерживает рекомендованные значения, все они обогревают внутренние помещения, а не улицу.

    Конденсат в дымоходе

    Вывод – конденсат будет не только на колпаке, но и на той части дымохода, где температура ниже установленных норм. Это всегда следует учитывать при попытках накрывать дымоходы дополнительными элементами.

    Как устранить конденсат в дымоходе

  2. Количество конденсата зависит от типа и характеристик топлива. Если котел топить влажными дровами, то конденсат придется ежедневно собирать в десятилитровые емкости, а если качественным природным газом, то он почти полностью отсутствует.

Дождевой колпак на круглую трубу. Как устроен колпак для трубы дымохода?

  • Крышка.
  • Сетка.
  • Стек воды или по- другому названию капельник.
  • Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
  • Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
  • Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
  • Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

  1. Не дает стекать воде.
  2. Не дает образовываться льду , что способствует долговечности кладки и всей конструкции в целом.
  3. Потоки воздуха  бьются об стенки и происходит обход со всех сторон.
  4. Струя воздуха  подхватывает дым и поднимает выше.
  5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
  6. Если дымоход делают профессионалы , то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

То, что может быть на флюгарке

  • Сетка.
  • Юбка.
  • Искрогаситель.

Размер флюгарки в зависимости от диаметра дымовой трубы

Классификация козырьков по форме

  • В виде шатра.
  • Четырехскатный козырек.
  • Двухскатный козырек.
  • В виде ровного листа.
  • В виде шпиля.
  • Сводчатый козырек.
  • В виде четырех щипцов.
  • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
  • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
  • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька. Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

  1. Самым популярным материалом считается медные сплавы и сама медь . Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
  2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
  3. На третьем месте идет козырьки из стальных листов . Они уступают меди по времени работы. Они прослужат порядка 40 лет.
  4. Железо из нержавейки.
  5. Сплавы из титана и из самого титана . Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Дождевой колпак на воздуховод. Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Разновидности колпаков для дымохода

Разные виды колпаков на трубу

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность

Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Дождевой колпак d150 мм. Дымотек Дождевой колпак D150/215 мм

Дымотек

Описание:
Производство дымоходов:
• лазерная технология с числовым программным управлением (ЧПУ),
• современное программное обеспечение 3D CAD,
• сварка вольфрамовым электродом (ВИГ),
• контроль качества,
• техническая поддержка.
Область применения: для печей, каминов и котлов. Твердое топливо, газ — эксплуатация в сухом режиме. Рабочая температура:
Преимущества дымоходов:
• возможность монтажа как внутри, так и снаружи здания,
• простота и комфорт в обслуживании,
• удобство при транспортировке и монтаже,
• возможность укорачивания (подгонки) прямых элементов на месте,
• компактные размеры и легкий вес конструкции,
• возможность покраски в любой цвет RAL.
Технические характеристики:
• жаропрочная сталь Aisi 439/430 (устойчивость к атмосферной коррозии и низкий коэффициент термического расширения),
• пожаробезопасная и надежная теплоизоляция Rockwool (низкая температура внешней трубы и минимальный коэффициент теплопотерь).
Предназначены для передачи теплоты от среды с более высокой температурой (греющий теплоноситель) к среде с более низкой температурой (нагреваемый теплоноситель) через разделяющие стенки (поверхность теплообмена). Поверхностью теплообмена является пакет штампованных пластин из нержавеющей стали с гофрированной поверхностью.

Видео флюгарка,дымник,Колпак на трубу своими руками.

Категории: Колпак на дымоход, Колпак на трубу, Самодельные варианты, Аргументы против установки, Колпак на круглую трубу, Колпак для трубы, Флюгарки в зависимости, Козырьки по форме, Козырьки по типу, Колпак на воздуховод

Понравилось? Поделитесь с друзьями!

⇦ Профнастил на крышу дома. Сортамент

⇨ Как самому сделать резино битумную мастику. Преимущества использования антикоррозийной мастики и её недостатки

Дымовой колпак на трубу дымохода: для чего нужен и как установить

Дымовой колпак – это не просто элемент декора, а функциональная часть дымохода, выполняющая важную задачу в процессе дымоотвода. Грамотный подбор колпака на трубу дымохода способно не только придать зданию более эстетичный вид, но и способствовать повышению эффективности системы отопления.

Для чего нужен грибок на трубу дымохода

Дымовой колпак, который также называют грибок и дефлектор, представляет собой конструкцию по внешним признакам напоминающую зонт или козырек. Как правило, конструкция изготавливается из нержавеющего металла и устанавливается на оголовок дымоотводной трубы. Основная задача данного приспособления – защита дымохода от попадания грязи, пыли, листьев и прочих загрязнений.

Устройство дымового колпака

Стандартная конструкция дефлектора состоит из следующих конструктивных элементов:

  • фартук – передняя часть конструкции, защищающая оголовок трубы от осадков; благодаря данному элементу возрастает срок службы грибка, предотвращается порча кирпича дымохода и возникновение коррозии на стенах трубы;
  • зонт – защитный элемент в форме пирамиды, конуса, полукруга или более сложных конфигураций, предотвращает попадание осадков и загрязнений внутрь трубы;
  • кронштейны – стальные пласты, фиксирующие козырек и фартук, количество кронштейнов зависит от особенностей дымохода и тяжести зонта.

Обратите внимание: Иногда в конструкции дефлекторов встречаются дополнительные элементы, вроде геральдики, фигур птиц и зверей, но они имеют сугубо декоративный характер и не выполняют никаких рабочих функций.

Подобная конструкция касается классических грибков, но сегодня на рынке можно встретить и более сложные модели.

Как работает дефлектор на дымоходе

Использование дефлектора не только защищает дымоход от грязи и инородных предметов, но и способствует оптимизации тяги системы отопления.

Подобная функция достигается следующим образом:

  • поток воздушных масс врезается в стенки верхнего цилиндра, тем самым огибая его со всех сторон;
  • передвинувшись по стенкам цилиндра, воздух перемещается кверху, как раз в этот момент осуществляется выкачка канального смога;
  • интенсивность передвижения воздушного потока усиливается, после чего в верхней части трубы появляется зона сниженного давления, в которую устремляется выкачанный смог;
  • при условии, что движение ветра находится в вертикальном положении или под определенным углом, воздух пробирается в верхнюю часть цилиндра посредством щели, затем подсасывают продукты газообразования в дымоход.

Виды колпаков на дымоходы

Современный рынок предлагает бесчисленное множество моделей дефлекторов различных размеров, типов и конструкций, от стандартных стальных до многоуровневых грибков с витиеватым декором.

Подобное разнообразие вызвано внешними и конструктивными различиями дымоходов, требующих неординарных решений для защиты трубы.

Разделение по форме

Ассортимент большинства строительных магазинов представлен следующими распространенными формами грибков для дымаря:

  • плоская;
  • двухскатная;
  • шпилеобразная;
  • шатровая.

Также подобные конструкции разделяются на виды в зависимости от материала изготовления. Для производства дымоходных колпаков используются: сталь, оцинкованная жесть или сталь (с напылением или без), медный сплав и соединение цинка с титаном.

Разделение по конструкции

Колпаки также различаются по типу конструкции, которая может иметь следующие функциональные элементы:

  • крышку для открывания колпака, которая облегчает чистку и обслуживание трубы;
  • отверстие вентиляции, благодаря которому продукты газообразования выходят наружу;
  • уловитель искр, которым, как правило, оборудуются топливные печи для твердого типа топлива для отопления зданий, чье кровельное покрытие выполнено из горючего материала.

В магазинах вы также можете найти модели колпаков более сложных конфигураций с многоуровневым декором, но такие приборы, как правило, изготавливаются под заказ и подходят только неординарным дымарям.

Какой колпак на дымоход лучше

Выбор подходящего колпака должен опираться на дымоход и его особенности. Важно учесть тип, конструкцию, материал и параметры, а также возврат дымоходной трубы. Для каждой конструкции предполагает установка определенных форм и типов дефлекторов:

  • классический квадратный или прямоугольный дымоход из кирпича – обычно оборудуется специальным дефлектором, способных предотвратить образование сажи на стенах и снизить риск образования завихрений, снижающих тягу;
  • котлы для топления твердыми типами топлива – оборудуются трубами из керамики или конструкциями с двойной стенкой, отличаются более гладкой поверхностью стенок и наличие встроенного конденсатосборника, что способствует меньшему скоплению грязи копоти; лучшим решением для подобных конструкций станет установка колпака открытого типа, такая форма поможет защитить трубу от загрязнения и осадков, поддержит устойчивость тяги, но не преградит выход продуктов горения;
  • котел на газовом топливе или дизеле – в силу принудительной тяги в таких отопительных приборах, рекомендуется установка грибка с открытым соплом, который защитит трубу от попадания пыли и мусора, при этом не усилит тягу.

Колпак для дымохода дома – как выбрать?

При выборе подходящего дымника для дома важно руководствоваться основными особенностями дымаря, а также вашими возможностями и потребностями.

В расчет идут:

  • доступный бюджет;
  • особенности конструкции системы отопления;
  • концепция архитектурного проекта дома и дымаря;
  • сложность монтажа.

Не стоит забывать о личных предпочтениях, которые играют не первостепенную, но все же важную роль при покупке. Выбранный колпак должен вам нравиться не только в функциональном плане, но и эстетическом.

Колпак на дымоход своими руками

Большинство домовладельцев предпочитает покупать готовые дымники в специальных магазинах, экономя при этом свое время и силы, но не денежные средства. Данное решение имеет свои преимущества, ведь в таком случае консультант магазина может подобрать колпак за вас и вам ничего не придется для этого делать.

Но, с другой стороны, работники не знают всех нюансов подобного выбора, кроме того они не учитывают индивидуальные особенности вашего дымаря, которые могут иметь существенное значение. Конечно, вы всегда можете заказать индивидуальное изготовление дефлектора по вашим замерам и эскизу, однако такая услуга влетит в копеечку. Простые классические модели дымоходных грибков не нуждаются в особых навыках и инструментах, поэтому их установку вполне можно произвести в домашних условиях без вызова мастера. Для этого понадобится лишь базовый набор инструментов и время.

Необходимые материалы

Для установки стандартного дефлектора понадобится подготовить следующий набор базовых инструментов:

  • стальной метр;
  • ножницы для резки по металлу;
  • электродрель;
  • маркер;
  • оправки;
  • зажим;
  • листогиб;
  • киянка клиновидного типа;
  • молоток.
  • Кроме того, также важно позаботиться о декоративных и расходных материалах, которые послужат для финишных работ с колпаком.

    Стальная пластина, листы металла и картона помогут в установке конструкции, шурупы понадобятся для фиксации колпака, грунтовой материал и краска – для придания грибку эстетической завершенности.

    Чертежи колпаков дымоходов

    Если ваш выбор пал на классический грибок простой формы из нержавеющего металла, то его вполне можно изготовить самостоятельно. Стандартная толщина листового материла конструкции – 0,6-0,8 мм. Подобная модель дефекатора подходит только для квадратных и прямоугольных дымарей, выполняется в форме пирамиды, которая вырезается посредством выкройки из металлического листа.

    Важно! Если у вас нет чертежных навыков, лучше всего попросить о помощи специалистов, которые смогут составить грамотный чертеж создания и фиксации колпака, подходящего именно для вашего типа и конструкции дымохода.

    Для дымоходов с округлым типом сечения подойдет дефекатор типа ЦАГИ (разработка Центрального аэродинамического института). Сделать подобную конструкцию возможно из обычного стального нержавеющего листа. Для твердотопливной печи круглого типа подойдет самодельный колпак Григоровича.

    Расчет размеров дымового колпака

    Для собственноручного создания рабочего чертежа дымоходного грибка вам понадобится снять предварительно замеры дымовой трубы. Колпак обязан перекрывать любые плоскости от торца дымаря, а, при наличии оголовка – и его горизонтальные плоскости.

    Параметры колпака определяются благодаря следующим вычислениям:

    • внутренняя толщина дымовой трубы х 1,3 = конечная толщина диффузора;
    • внутренняя толщина дымовой трубы х 1,7 = толщина диффузорной основы;
    • внутренняя толщина дымовой трубы х 1,9 = ширина дефлектора.

    Важно! При расчете параметров дымника важно учитывать, что его габариты обязаны быть больше дымовой трубы как минимум на 10 см, а также выступать по всем сторонам на 50 мм.

    Следует учесть, что готовая конструкция должна надеваться на дымоход легко и без сложностей, поэтому ее изначальную длину рекомендуется увеличить на 4 или 5 мм для простора. Правильное произведение расчетов – главная часть создания колпака, ведь именно от нее зависит, подойдет ли изготовленное изделие дымарю или нет.

    Пошаговая инструкция

    После расчета параметров будущего колпака, можно переходить непосредственно к созданию.

    Процедура изготовления дымника осуществляется по следующим шагам:

  1. Изготовление картонного чертежа-выкройки, согласно полученным замерам.
  2. Перенесение параметров выкройки на листовой металлический материал и его вырезание посредством ножницы для резки по металлу.
  3. Расположение на столе извлеченной заготовки (разметка должна быть сверху), ее сгибание по отмеченным пунктиром линиям до получения прямого угла, затем по линиям, обозначенным латинской буквой «d».
  4. Формирование конуса с последующей фиксацией мест среза клепками.
  5. Создание фартука согласно вычерченной по выкройке заготовке, отмечание и вырезание фигуры из листового металла. Для создания краевых сгибов следует воспользоваться листогибом для большей точности. Элементы выкройки фиксируются с помощью клепок.
  6. Фиксация кронштейнов, которые предварительно нарезаются из листового металла и привариваются к фартуку с зонтом. Сварочные места следует обработать грунтовым материалом.
  7. Финишная отделка дымника посредством нанесения нескольких слоев краски. Финишный материал не только придаст конструкции завершенности и привлекательности, но и сможет защитить коррозии металла.
  8. Установка готового колпака выбранным способом и закрепление с помощью шурупов или хомута. Метод крепления следует выбирать исходя из типа и индивидуальных особенностей трубы.

При тщательном подходе и скрупулезности к деталям, в домашних условиях с минимумом материалов можно изготовить вполне стоящий дымовой колпак, который, в зависимости от выбранного материала и способа крепления, может прослужить не один десяток лет.

Как установить грибок на дымоход

Когда с процессом собственноручного изготовления дымника разобрались, стоит детальнее рассмотреть все этапы и нюансы его установки. При соблюдении определенных правил установки, вы сможете зафиксировать даже самую неординарную конструкцию колпака без вспомогательной помощи.

Важно! При монтаже дефлектора важно помнить, что правильность его установки и функциональность конструкции имеет большее значение, чем внешняя привлекательность. Поэтому некоторые погрешности в эстетичности вполне допустимы в обмен на грамотность сборки и монтажа конструкции.

Среди ключевых правил крепления дымового оголовника стоит выделить следующие нюансы:

  1. Применение стандартной пирамидальной конструкции недопустимо при условии, что КПД отопительной системы выше 85%. В данном случае целесообразнее выбрать козырек конусообразной формы открытого типа сопла, который не покрывается наледью.
  2. При оборудовании дымохода из кирпичной кладки без вставок и с прямым соединением к тепловому агенту, рекомендуется использовать крышку со сквозными патрубками.
  3. При оборудовании труб печей важно помнить, что они требуют внутреннего размещения пластины из нержавеющего металла, так как это увеличит эксплуатационный срок всей конструкции.
  4. Если зонт трубы оснащен продухами, рекомендуется применить зонты двухскатного или вальмового типа.

Колпак для дымоходной трубы – это важный, функциональный элемент, защищающий дымарь от посторонних предметов и загрязнений. От его грамотного выбора и установки зависит состояние дымовой трубы, длительность ее службы, а также безопасность жителей. При халатном отношении к монтажу дымника может пострадать здоровье обитателей, ведь в таком случае все продукты горения могут попадать внутрь дома. Поэтому к его выбору стоит подойти со всей серьезностью, а, в случае нехватки знаний и навыков – заказать услуги профессионалов.

Как закрыть водопроводные трубы с помощью фитингов Push-to-Connect

По

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.04.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

При ремонте кухни или ванной комнаты часто требуется временное заглушение водопроводных труб. Например, при замене шкафов вы можете обнаружить, что трубы подачи воды проходят через задний или нижний пол шкафа под раковину. Вместо того, чтобы вырезать большую часть шкафа, чтобы снять его, обычно гораздо проще отрезать концы труб и закрыть их простыми в использовании нажимными фитингами, которые подходят для меди, ХПВХ, или водопроводные трубы PEX. Единственным недостатком этого типа фитингов является то, что они относительно дороги по сравнению с другими методами укупорки, но для большинства людей простота использования оправдывает свою цену.

Предупреждение

При неправильной установке может возникнуть избыточное давление или гидравлический удар, и эти фитинги могут сорваться, что приведет к значительному ущербу от наводнения, если никого нет дома. В качестве фитинга для постоянной линии с заглушками в стене, припаянные фитинги являются более безопасным вариантом для домашнего мастера.

«Push-to-connect» — это общее название типа фитингов, выпускаемых в настоящее время несколькими разными производителями, одним из самых популярных является SharkBite, имя, которое стало синонимом этого типа фитингов. Эти фитинги иногда продаются как соединители «вставные».

Вместо использования механических или паяных соединений вставные фитинги работают с помощью системы внутренних уплотнений и острых шипов, которые надежно захватывают трубу. Вставные фитинги теперь разрешены почти всеми сантехническими нормами по всей стране.

В дополнение к простым заглушкам, описанным здесь, существует множество других фитингов с нажимным соединением, включая муфты, колена и адаптеры. Эти фитинги в значительной степени устранили необходимость в пайке горелкой и других более сложных методах соединения труб.

Оборудование/инструменты

  • Труборез или ножовка
  • Напильник по металлу (при необходимости)
  • тряпка
  • Рулетка
  • Маркер

Материалы

  • Наждачная шкурка (при необходимости)
  • Вставные заглушки для труб

Ель / Кевин Норрис

  1. Перекрыть воду

    Перекрыть подачу воды в дом. Поскольку вы будете резать водопроводные трубы позади или ниже запорного клапана на каждой трубе, вы должны перекрыть воду на главном запорном клапане.

    Слейте остаточную воду и давление в трубах, открыв внешний кран или кран, расположенный ниже труб, с которыми вы работаете (например, на тазе в подвале). Это сводит к минимуму количество воды, вытекающей из труб, когда вы врезаетесь в них.

    Ель / Кевин Норрис

  2. Отрезать трубы

    Отрежьте водопроводные трубы, используя труборез, если у вас достаточно места, чтобы вращать инструмент вокруг трубы. Вы также можете использовать ножовку, но будьте осторожны, чтобы сделать чистый квадратный разрез, чтобы обеспечить надлежащее уплотнение с защелкивающимися крышками. Оставьте как можно больше трубы, чтобы вам не пришлось добавлять удлинитель позже при повторном подключении приспособления.

    Ель / Кевин Норрис

  3. Очистите концы труб

    Очистите конец каждой отрезанной трубы тряпкой. Он должен быть гладким и свободным от старого припоя или другого материала. Если вы разрезаете трубы ножовкой, перед очисткой спилите все острые края. При необходимости можно сгладить шероховатые поверхности наждачной бумагой, но будьте осторожны, чтобы не отшлифовать трубу; он должен иметь первоначальную округлость и диаметр, чтобы обеспечить надлежащее уплотнение с вставным фитингом.

    Ель / Кевин Норрис

  4. Заглушка для труб

    Измерьте от конца каждой трубы и сделайте отметку глубины, как указано производителем вставного фитинга. Метка сообщит вам, когда фитинг будет полностью надвинут, что необходимо для надлежащего уплотнения.

    Наденьте заглушку на трубу, пока ее край не достигнет отметки глубины.

    Наконечник

    Вставное соединение подходит для водопроводных труб из меди, ХПВХ и PEX. Большинство из них включают в себя элемент жесткости — небольшой пластиковый цилиндр, — который вставляется в конец трубы, чтобы обеспечить жесткость, когда вы закрываете трубу PEX. Ребро жесткости не требуется для труб из меди или ХПВХ.

    Ель / Кевин Норрис

  5. Проверка закрытых фитингов

    Снова включите воду и проверьте соединения крышек на наличие утечек.

    Нажимные фитинги могут быть временными или постоянными. Большинство из них имеют функцию разблокировки, которая позволяет снимать фитинг с помощью специального инструмента, который обычно представляет собой простое пластиковое устройство, которое вы нажимаете на фитинг, чтобы нажать на расцепляющее кольцо и снять фитинг. Всегда используйте инструмент производителя для снятия фитингов.

    Ель / Кевин Норрис

Медь, PEX и SharkBite: сравнение

Создание заглушек для труб из ПВХ

Назад                                                                                          Вперед

Этот шаг кажется таким маленьким с точки зрения всего проекта, но он займет значительное количество времени. Выделите на это целые выходные. Это может занять у вас только один из двух дней, но, вероятно, это займет больше времени, чем вы думаете.

Чтобы конструкция работала, труба из ПВХ, используемая в качестве заполнения пространства на вершине стены, должна «плавать» на месте с основным резьбовым стержнем (который проходит и соединяет закругленные концы трубы 2×4). основные опорные балки), проходящие через его центр. Чтобы это произошло, на концах ПВХ нужно что-то набить, через которое может проходить стержень с резьбой и который будет удерживать этот стержень в центре трубы из ПВХ. Я искал повсюду какой-нибудь стандартный фитинг, который бы служил для этой цели. Ни один фитинг, ни комбинация стандартных фитингов, которые я мог бы собрать, не справились бы с задачей, поэтому мне пришлось создавать эти «торцевые заглушки» самостоятельно. Если бы у меня был токарный станок, который мог бы выточить большой блок алюминия, о да… и навыки работы с ним, я мог бы сделать эту песенку из алюминия… но, не имея ни того, ни другого, я решил использовать кусок дерева. Мой план состоял в том, чтобы изготовить диск из дерева толщиной около 2-3 дюймов и диаметром, который бы плотно прилегал к концу трубы из ПВХ (внутренний диаметр ровно 4 дюйма). Кроме того, я планировал просверлить отверстие в центре этого диска и выровнять это отверстие медными трубками, как это было сделано в основных опорных балках.

Чтобы вырезать диски, я сначала подумал нарисовать 4-дюймовый круг с центром на поверхности более хорошего качества (без обработки давлением) 2×6 (фактические размеры которого будут 1,5″ x 5,5″), а затем использовать прокрутка или лобзик, чтобы вырезать круг. Я подумал о том, насколько жесткие допуски для этого, чтобы просто «поместиться с трением» внутри торцевых отверстий ПВХ-трубы, и решил, что моя спиральная пила не будет достаточно точной (да… я винил инструмент, а не оператора… пойди разберись). Итак, как же тогда вырезать идеальный круг из 1,5-дюймового куска пиломатериала ровно 4 дюйма в диаметре. Еще одна проблема, о которой я беспокоился, заключалась в том, как точно центрировать отверстие 7/8 дюйма точно в центре диска после его вырезания. Хм ….

Кольцевая пила. Именно такое решение пришло мне в голову. Если вы не видели его раньше, вот фото одного из них.

Кольцевая пила

Специальное сверло вставляется в эту чашеобразную пилу через отверстие в ее центре (отверстие имеет резьбу, совпадающую с резьбовым кольцом на сверле). Это сверло действует как направляющая при выравнивании кольцевой пилы (поскольку оно идеально центрируется посередине отверстия, которое эта пила будет резать). Эта пила вырежет круглое отверстие в куске дерева. На самом деле нас это не волнует… нам нужен кусок дерева, который кольцевая пила вырезает из большей доски. Обратите внимание, что после того, как вы вытащите кусок дерева изнутри кольцевой пилы после вырезания отверстия в большей доске, в центре этого диска будет просверлено небольшое отверстие в результате пилотного сверла кольцевой пилы, упомянутого выше. Это маленькое направляющее отверстие будет служить первым отверстием в серии отверстий увеличивающегося диаметра, которые мы просверлим через центр этого диска, пока не закончим это отверстие до диаметра 7/8″ с помощью сверла, как мы сделали в основные опорные балки на шаге 1 проекта.

Что касается размера кольцевой пилы, я поэкспериментировал и осмотрел отдел инструментов Home Depot и обнаружил, что кольцевая пила, рекламируемая как кольцевая пила 4 1/4″ (4,25″), имеет диаметр между ВНУТРЕННИМИ зубьями ( который будет размером деревянного диска, созданного, когда вы просверлите отверстие в большем куске дерева) почти точно 4,00 дюйма. На самом деле это было очень небольшое количество больше, чем это измерение, и это было здорово, так как я намеревался слегка отшлифовать край диска после его вырезания, поэтому я полагал, что готовый отшлифованный диск будет чертовски близок к диаметру 4,00 дюйма, который должен точно соответствовать внутреннему диаметру трубы ПВХ.

Опять же, эта работа должна выполняться на сверлильном станке с опорами для рабочей поверхности и зажимами для стержней, удерживающими древесину, поскольку кольцевая пила такого размера имеет тенденцию пытаться захватить древесину и вывернуть ее из-под ваших рук. Вы также хотите убедиться, что все ровно и ровно, чтобы диски имели правильную форму, а края были перпендикулярны плоским поверхностям получившегося диска. Вот сверлильный станок, которым я пользуюсь… довольно недорогой Craftsman от Sears… но для моих целей он работает достаточно хорошо.

Мой сверлильный станок

Хорошо. Итак, я приступил к вырезанию такой круглой детали из 2×6. Затем я использовал дисковую шлифовальную часть моей ленточной шлифовальной машины «настольного типа» (я должен вставить сюда фото этого ловкого зверька), чтобы сгладить края этого деревянного диска. Этот конкретный блок имеет небольшую опорную платформу, которую можно установить прямо перед поверхностью дисковой шлифовальной машины. Это дает вам плоскую поверхность, на которой можно положить свою работу, пока вы прижимаете ее к вертикальной поверхности вращающегося диска наждачной бумаги. Эта платформа не зафиксирована на 90 градусов к этому вращающемуся диску, а, скорее, регулируется от угла 90 градусов до угла 45 градусов. Подумав, что я хочу, чтобы этот диск плотно прилегал к отверстию трубы, я решил установить угол около 88 или 89 градусов, придав сторонам готового диска вид небольшого скоса/клина по сравнению с плоскими поверхностями диска. диск.

Итак, я взял свой вырезанный диск и проверил его на конце трубы из ПВХ. Чуть больше отверстия трубы. Хороший. Начинается этап шлифовки. Наденьте перчатку и один раз прижмите диск к шлифовальному диску. Попробуйте еще раз. Сужение кажется хорошей идеей. Хотя еще недостаточно отшлифован. Туда-сюда я ходил. Отшлифуйте край, затем проверьте, затем отшлифуйте, затем проверьте…. в конце концов мне удалось довольно надежно закрепить этот кусок на конце трубы из ПВХ. Но он был очень шатким (как и следовало ожидать от отшлифованной вручную и, следовательно, слегка несовершенной формы клина (даже если он был всего на один или два градуса от 9).0 градусов). Кроме того, со временем я подозреваю, что либо ПВХ-труба может треснуть из-за давления клиновидной формы, либо клиновидная форма может просто растянуть ПВХ-трубу достаточно, чтобы проскользнуть внутрь (на самом деле это очень мало предотвращает, поскольку я не делал угол клина). очень крутой вообще), и это может взорвать все это, так как труба из ПВХ может стать очень нестабильной.

Эх… слава богу, я сделал только один в качестве прототипа. Гррр. Что теперь?

Хорошо, если идея с диском была хороша… как я и думал, тогда давайте повторим. Я решил сделать диск из двух частей — одна часть будет такой же, как я только что сделал, но угол краев изменился обратно на 9.0 градусов по отношению к граням — чтобы внутрь ПВХ влезло плотно, а не клином. Другой кусок я бы сделал, используя другую кольцевую пилу… такую, которая вырежет круглую заглушку с точным диаметром НАРУЖНОЙ стороны трубы из ПВХ, которая на самом деле составляет 4,5 дюйма в поперечнике. Эта купюра была заполнена кольцевой пилой заявленного диаметра 4 3/4 дюйма (4,75 дюйма). Теперь у меня было бы два деревянных диска, каждый с центрирующим направляющим отверстием посередине. Один из этих дисков будет иметь диаметр около 4 дюймов и толщину 1,5 дюйма (вырезан из 2×6), а другой будет иметь диаметр 4,5 дюйма и толщину около 3/4 дюйма. Я решил вырезать его из куска 1×6.

Вот остатки моих (неоднократных) попыток сделать эти первоначальные вырезки. Я предлагаю вам вырезать несколько из них, даже если вам нужно всего 2 для этого проекта. На самом деле я сделал 4, потому что более ранняя итерация моей конструкции требовала дополнительной пары опорных балок в середине конструкции, для чего потребовались бы два куска трубы из ПВХ и, следовательно, 4 заглушки. В любом случае, вот тушки 1х6 и 2х6.

Каркас 2×6 после вырезания из него связки дисков кольцевой пилой

Каркас 1х6 после вырезания из него группы дисков кольцевой пилой

Заделка одного из отверстий, оставленных кольцевой пилой в 2х6

Закрытие одного из отверстий, оставленных кольцевой пилой в 1×6

После того, как диски были вырезаны, я отшлифовал края диска диаметром 4″, пока он плотно (очень) не прилегал к концу трубы из ПВХ. Я отшлифовал края трубы диаметром 4,5″, пока она не совпала с наружным диаметром трубы из ПВХ (здесь потребовалось очень мало усилий — она была заштопана практически точно прямо из кольцевой пилы). При шлифовании краев убедитесь, что вы продолжаете вращать диск и равномерно шлифуете окружность, чтобы не потерять округлость вашего круга. Я не нашел отличного способа сделать это именно так, и у некоторых моих торцевых заглушек было одно или несколько слегка «плоских» пятен… но этого было недостаточно, чтобы их действительно заметил кто-то, кроме меня, не такой анальный

В качестве завершающего штриха для каждого диска я отшлифовал небольшой скос на одном из «острых» краев между одной из плоских граней и боковой стенкой по всему периметру. Не делайте этого с обоими этими «краями», только по одному на каждом из двух дисков на торцевую заглушку. «Острые» края будут обращены друг к другу и будут соединены вместе на следующем шаге. «Закругленные» края будут обращены наружу. Один войдет в трубу, другой станет расширенным краем/концом трубы из ПВХ. Закругление той, что входит в трубу, облегчает вставку готовой заглушки в конец трубы. Закругление того, что снаружи, обеспечивает хорошую отделку всей сборки. Не закругляя «внутренний» край большего диска, это позволяет ему «расширить» внешний диаметр трубы из ПВХ без видимого разрыва или шва… ну, по крайней мере, это обеспечивает гладкий интерфейс между концом трубы и деревянной заглушкой. … нет «впадины» или хребта.

Хорошо, теперь нужно собрать отшлифованные и подогнанные диски в готовую торцевую крышку. Поскольку каждый из двух дисков имел центрирующее отверстие посередине, я использовал сверло того же размера, что и кольцевая пила, в качестве направляющего сверла, чтобы вставить его в оба центральных направляющих отверстия, чтобы идеально выровнять их. Затем я зажал с двух сторон с помощью небольших «быстрых зажимов». Сделав это, я просверлил два маленьких отверстия снаружи (большее) и частично в более толстом внутреннем диске. Кажется, я использовал шурупы из нержавеющей стали длиной 1,5 дюйма, чтобы скрепить эти две детали. Обратите внимание, что вы хотите расположить эти винты, как показано на рисунке ниже, потому что вы не хотите, чтобы они были слишком близко к фактическому центральному отверстию. Вам нужно будет просверлить это отверстие до размера 7/8″ в диаметре, помните… а затем вклеить внутрь этого отверстия вставку из медной трубки, как мы сделали это в основных опорных балках, чтобы она служила направляющей или направляющей для резьбовой (или гладкий) стержень, который будет проходить через центральное отверстие. Вы должны слегка утопить винты, чтобы они вообще не торчали … их головки должны быть немного ниже поверхности, чтобы они не мешали свободному вращению трубы из ПВХ с крышкой. После того, как вы скрепите две части вместе двумя винтами таким образом, вы можете пройти тот же процесс сверления, что и с основными опорными балками, когда сверлили 7/8-дюймовые отверстия в этих элементах. Обратите внимание, что вам, вероятно, придется использовать шнек с обеих сторон этого узла, если только ваш сверлильный станок не имеет диапазон хода более 2 дюймов. Мой этого не сделал. Кроме того, не забудьте проложить тонкий кусок дерева между нижней стороной торцевой крышки и стальной платформой сверлильного станка, чтобы защитить внешние резцы бурового долота от ударов о сталь опорной платформы и их разрушения.

После того, как отверстие будет просверлено и готово, очистите его проволочной щеткой и, как и прежде в основных опорных балках, разметьте, отрежьте и очистите кусок медной трубки для этой комбинированной торцевой заглушки, а затем приклейте его на место, как вы сделали для основных опорных балок. Я обнаружил, что изготовление обеих торцевых заглушек и обрезка трубок для обоих, а затем их одновременное склеивание было более эффективным. Просто убедитесь, что у вас есть правильный кусок трубы с правильной торцевой крышкой, чтобы обеспечить правильный размер трубы для каждой крышки. Я обнаружил, что использование инструмента дремель, как и раньше, для снятия фаски с внешних краев концов труб после того, как клей высох, как и раньше, в основных опорных балках, действительно облегчил дальнейшую работу, когда попытка вставить стержень через эти плотно прилегающие отверстия действительно помогла. .

Ниже приведены фотографии готовых заглушек, а также фотографии, показывающие, как они вставлены в трубу из ПВХ, а также после того, как они были полностью вставлены.

Торцевая заглушка на боку

Торцевая заглушка, уложенная на заднюю сторону

Заглушка, частично вставленная в конец трубы из ПВХ

Заглушка, частично вставленная в конец трубы из ПВХ

Заглушка, полностью вставленная в конец трубы из ПВХ

Заглушка полностью вставлен в конец трубы из ПВХ

Торцевая заглушка полностью вставлен в конец трубы из ПВХ, также показано расположение двух крепежных винтов, скрепляющих две части торцевой заглушки.

Торцевая заглушка полностью вставлена ​​в конец трубы из ПВХ

Хотите верьте, хотите нет, но основные детали теперь в основном готовы. Все детали практически на своих местах и ​​готовы к сборке. Итак, следующий шаг – изготовление одной из панелей.

Вернуть вперед

Комментарии блога, основанные на Disqus

Как ограничить водопроводную трубу, сантехника 101

Этот пост может содержать партнерские ссылки, которые не изменит вашу цену, но поделится некоторой комиссией.

Пожалуйста, скажите мне, что у всех вас тоже футбольная лихорадка.

Нам это нравится. Завтра предстоит большая игра. Давай сборная США!!

Если бы каждый раз, когда мы делаем что-то не так в сфере «сделай сам», мы получали по пятицентовой монете, мы были бы богаты. Очень, очень богатый. И мы бы жили здесь. Потому что он продается. И у него есть ров.

Вы знаете тех людей, которые начинают каждый проект, проводя много исследований, проверяя и дважды проверяя свою стратегию, а затем действуя с осторожностью?

Да, я тоже знаю этих людей. Мы не они. Мы гораздо больше из тех, кто «как это сложно» делает своими руками. Мы из тех, кто «мы можем понять и это». Не в дерзкой манере, а просто в духе «мы способные взрослые, со средним набором навыков и приличной долей здравого смысла». Ты никогда не узнаешь, если не попробуешь, верно?!?

И… перенесемся на много-много лет вперед… эта стратегия сослужила нам хорошую службу. Мы брались за проекты, выходящие за рамки нашего набора навыков, и каким-то образом все это работало. Все проекты, над которыми мы с Джоэлом работали вместе на протяжении многих лет, интересно оглянуться назад и вспомнить о них. Вот мы примерно в 2001 году в семейной комнате нашего первого дома в Индианаполисе, штат Индиана. #любилкомбинезоны

Даже те, которые не сработали. Как в тот раз, когда мы узнали о букваре. Ай яй яй!

Другой печально известный проект «колодец, который пошёл не по плану», который сейчас заставляет нас смеяться, хотя тогда, возможно, заставил меня плакать, — это первая попытка заглушить водопроводные трубы. Мы понятия не имели, как закрыть водопроводную трубу. Но, теоретически, мы могли бы легко пройти по ступенькам.

1. Отрежьте трубу.
2. Клеевая трубка.
3. Заглушка трубы.

Сим. Пле.

ОСТАНОВИТЕСЬ ЗДЕСЬ! Я собираюсь спасти вас от усвоения этого урока трудным путем, как это сделали мы. НЕ ВСЕ ТРУБЫ СОЗДАНЫ ОДИНАКОВЫМИ.

Итак, здесь идет снос.

И так как мы переносим ванную комнату, нам нужно переместить сантехнику. Я почти уверен, что у нас есть профессионал, который сделает все новые сантехнические работы, но у нас чертовски много времени, чтобы найти авторитетного специалиста, который уделит нам время дня. Но, готовясь к дню сноса, нам нужно было перекрыть подачу воды в дом, чтобы убрать старый унитаз, раковину и душ… а это означало, что нам нужно было закрыть эти трубы после окончания дня, чтобы иметь возможность повернуть наш дом. снова включить воду и заниматься нормальными человеческими делами, например… купаться.

Я знаю, что только что приказал остановиться! Но здесь я говорю вам, что это действительно такой простой DIY, что довольно смущает то, как плохо мы выполнили (или не смогли выполнить) этот небольшой проект в прошлом. Вот место преступления в арендном доме, который мы отремонтировали в 2005 году в маленьком городке в штате Мэриленд.

Да, мы сняли старые трубы, чтобы установить ПВХ, потому что думали, что это будет проще, чем возиться с горелкой, флюсом и всем этим дерьмом. #другойникельфорус

Вот в чем вы должны быть уверены…

У вас есть трубы из ПВХ или трубы из ХПВХ?

Одна маленькая буква может вызвать пограничное безумие. Нам так и не поставили официальный диагноз этой фальшивой болезни, но я могу заверить вас, что мы были на грани сумасшествия, когда около 9 лет назад пытались починить трубу из ХПВХ с помощью клея для ПВХ. Клей, колпачок, подожди, включи воду, колпачок срывается с трубы, рвется, повторяется… снова, и снова, и снова. Это было очень грустно.

А вот еще один важный совет, который может избавить вас от головной боли…

Принесите кусок своей трубки с собой в хозяйственный магазин, потому что они не знают, что у вас за трубка без него.

Они будут очень полезны и вручат вам детали, как будто видели вашу сантехнику, и вы уйдете с ложным чувством уверенности. Это не их вина.

Вот что вам понадобится, несколько партнерских ссылок:

  • ножовка
  • заглушки того же размера, что и ваша труба, из ПВХ или ХПВХ
  • Грунтовка
  • – такая же подходит для ПВХ и ХПВХ
  • «цемент» — клей, который будет сохнуть как цемент, если вы купите правильный вид, убедитесь, что вы приобрели тот вид, который будет работать с имеющимися у вас трубами

Еще один забавный факт: измерения ХПВХ относятся к внешнему диаметру трубы, измерения ПВХ относятся к внутреннему диаметру трубы. Таким образом, 1/2-дюймовый ПВХ выглядит намного больше, чем показывают измерения. #notconfusedatall

Итак, с этого момента это действительно простой процесс. Мы хотели полностью убрать трубы с пола, чтобы они не мешали дальнейшему процессу сноса, поэтому первым шагом было 9.0267 пойти в подвал отправить Джоэла в подвал с припасами.

Но он не может жаловаться, я расстелила ему красную ковровую дорожку. 😉

Он приступил к заглушке водопроводных труб старой раковины, душа и унитаза, а мы пока просто положили тряпки в сливные трубы. И оказалось, что одна незаконная труба была из ПВХ, поэтому мне пришлось вернуться в магазин, чтобы купить другой цемент, который находится в золотом контейнере, подобном этому.

А потом могу предложить один душ. Потому что, ну…

И у нас нет фонарей в подполье, так что причудливый налобный фонарь позволяет легко маневрировать и работать, не за что держаться. Это не просто дань моде. 🙂


Это часть нашего полного капитального ремонта, вы можете узнать, как мы начинали, что мы думали о плане этажа и как прошел день сноса. И не забудьте принять участие, чтобы выиграть полный набор для ухода за палубой от Thompson’s WaterSeal!

Я хотел бы услышать, какие уроки DIY вы усвоили на собственном горьком опыте? Вы когда-нибудь совершали ошибку снова и снова, потому что вы не нашли время, чтобы понять, что вы делаете неправильно?

А теперь, если вы не возражаете, побалуйте меня на секунду, просматривая старые фотографии, чтобы попытаться найти кадры той старой ванной, я нашел это.

Растопите мое сердце, это первая ночь Марли дома с нами, когда ей было всего 8 недель в Индианаполисе. Обратите внимание на малярную ленту вокруг. 🙂

А спустя год первая ночь Мико дома с нами.

Тьфу. Они такие милые. Мико сразу почувствовала себя как дома.

Хорошо. Вот и все. Больше не надо. Ok. Еще один. 🙂

Не завидуйте дивану 1970-х или одеялу со львом. Одно только это одеяло сэкономило нам кучу денег на наших счетах за отопление в те Индийские зимы. 🙂

Сломанная крышка для очистки канализации? Вот как это можно исправить

Как домовладелец, вы хотите, чтобы все части вашей собственности оставались в первозданном состоянии. Тем не менее, некоторые области требуют большей осторожности и осторожности, чем другие, особенно ваша канализационная система.

На жилом участке ваша канализационная система предназначена для безопасного сбора и утилизации использованной воды, но если вы не готовы справиться с худшим, эта императивная функция может перестать работать. В конце вашей канализационной системы есть заглушка для очистки канализации, которая обеспечивает легкий доступ лицензированным сантехникам для осмотра и ремонта вашей канализационной системы.

Если ваша крышка для очистки канализации повреждена или, что еще хуже, потеряна, вы можете столкнуться с множеством проблем. Крышка вашей канализационной трубы может даже неожиданно сорваться, оставив вашу канализационную линию открытой для посторонних предметов и условий, которые могут легко вызвать серьезные проблемы в будущем.

Обслуживание канализационной системы требует определенных знаний, чтобы система могла выполнять свои основные функции. Чтобы обеспечить безопасность и правильное функционирование вашей канализационной системы, в этой статье объясняются основы того, как починить сломанную заглушку канализационной трубы.

Почему ломаются колпачки для прочистки канализации?

Если в вашей канализационной системе неожиданно что-то пойдет не так, это может быть неприятно, поэтому домовладельцам важно знать о следующих способах повреждения крышки канализационной трубы.

1.    Ржавление и коррозия

По мере того, как ваши канализационные трубы стареют и подвергаются воздействию внешних факторов, таких как дождь и мороз, они становятся все более подверженными ржавчине, и из-за этого возникает угроза коррозии. То же самое касается заглушек канализационных труб, которые могут перегореть, если заржавела заглушка.

Вы заметите, что крышка канализационного коллектора приварена, если вы не можете самостоятельно ее завинтить. Если смазка локтя не работает, пришло время искать другие решения или искать профессионала, который может показать вам, как починить сломанную заглушку канализационной трубы.

2.    Ослабленная крышка канализационного коллектора

Нередко домовладельцы оставляют свои канализационные заглушки незакрепленными во время установки. Хотя и редко, некоторые муниципалитеты могут даже потребовать, чтобы домовладельцы не закрывали свои колпаки, чтобы в случае наводнения сточные воды вытекали во двор, а не внутрь вашего дома.

Если заглушка канализационной трубы неплотно закреплена, такие факторы, как повышенное давление, газы или сильный ветер, могут в конечном итоге сорвать ее, оставив трубы открытыми. Чтобы предотвратить затопление и серьезное повреждение вашего двора или труб, заглушки канализационных труб всегда должны быть затянуты, если не указано иное.

3.    Газонокосилка

Когда вы косите газон, легко отвлечься и не понять, что вы случайно наехали на заглушку канализационной трубы. Когда это произойдет, крышка вашей канализационной трубы может отколоться или ее части могут отсутствовать, а это означает, что может потребоваться замена.

Как узнать, что ваши трубы были повреждены

Чем дольше вы оставляете сломанную или отсутствующую заглушку канализационной трубы, тем больше вероятность того, что ваша канализационная линия будет повреждена. Если вы слишком поздно заметили сломанную заглушку канализационной трубы, есть способы узнать, получили ли ваши трубы косвенные повреждения.

1.    Затопление или неприятный запах

Если вы заметили неприятный запах или перелив сточных вод во дворе, это может быть следствием поломки канализационной трубы. С канализационными линиями, расположенными ближе к поверхности, сломанная труба может быстро начать собирать воду в почву и стать видимой на вашем газоне. Иногда вы сможете уловить запах сточных вод до того, как станет видно затопление, что указывает на проблему с вашей сантехникой.

2.    Медленно сливаемая сантехника

Засор в канализационной линии может привести к тому, что ванны, раковины и туалеты в вашем доме будут сливать намного дольше, чем обычно. Прежде чем приступить к ремонту сантехники, важно определить, происходит ли этот засор из трубы, идущей непосредственно от крана или душа, или из основной канализационной линии. Вы можете обнаружить последнее, если в доме забиваются несколько стоков, а не один.



Как отремонтировать сломанную очистку канализации

Если заглушка канализационной трубы сломана, ослаблена или застряла, есть способы решить эту проблему самостоятельно или с помощью лицензированного сантехника. Вот шаги, чтобы отремонтировать или заменить сломанную очистку канализации:

1.    Найдите трещину в канализации.

Первый шаг к ремонту прочистки канализации — найти место ремонта. Если вы обнаружите, что сломана только крышка, вы можете заменить заглушку, отвинтив ее от верхней части очистителя. Однако, если сломанная часть находится ниже поверхности земли, копайте лопатой, пока эта область полностью не обнажится.

2.    Обрежьте очистную трубу на два дюйма ниже трещины.

Используя труборез или ножовку, отрежьте трубу для очистки на два дюйма ниже и на два дюйма выше трещины. После обрезки утилизируйте сломанную часть трубы и отложите верхнюю часть трубы (которая прикреплена к заглушке) на потом. Затем с помощью щетки или полотенца смахните грязь с обоих концов трубы для прочистки канализации, которая будет снова присоединена с помощью муфты.

3.    С помощью тампона нанесите грунтовку на конец чистящего средства.

С помощью тампона нанесите грунтовку на внешний край трубы для очистки, которая все еще находится в земле, а затем еще раз на внутреннюю стенку одного конца муфты. Затем нанесите грунтовку на трубу и внутреннюю часть муфты цементным клеем. Вы должны быть в состоянии надеть муфту на конец трубы и повернуть ее. Задержитесь на месте не менее 10 секунд.

4.    Нанесите грунтовку на трубу с резьбой, прикрепленную к муфте и крышке.

Повторите шаг 3 с надземной частью крышки для очистки канализации. Загрунтуйте и приклейте муфту к оригинальной трубе для прочистки канализации, которую вы отложили в шаге 2. Удерживайте на месте не менее 10 секунд. В качестве последнего шага убедитесь, что колпачок для очистки все еще плотно прикручен к трубе.

Защита вашей канализационной линии

Ваша канализационная система требует тщательного ухода и обслуживания, что возможно благодаря доступу к канализации. Игнорирование сломанной крышки для очистки канализации может привести к серьезному повреждению вашей канализационной системы в долгосрочной перспективе. Это означает, что проблемы с сантехникой, какими бы незначительными они ни казались, следует решать как можно скорее.

Если вам нужна дополнительная информация о канализационных системах, например о том, как заменить сломанную заглушку для прочистки канализации или отремонтировать канализационную линию, начните с прочтения нашего блога о том, как найти подходящие водопроводные трубы.

10 самых частых ошибок в сантехнике, которые допускают домашние мастера

Выполните работу правильно с первого раза и сэкономьте деньги на дорогостоящем ремонте в будущем.

1 / 10

KatarzynaBialasiewicz/Getty Images

Перетягивание соединений

Перетягивание подающих труб, труб и фитингов, а также туалетных болтов – одна из самых частых ошибок домашних мастеров. Если вы слишком сильно повернете оцинкованную или черную трубу, муфту, тройник или колено, вы рискуете расколоть фитинг. Трещина может произойти не сразу, но чрезмерное усилие может сломать фитинг через несколько недель, что приведет к затоплению.

Перетягивание пластиковых фитингов на трубах подачи унитаза и смесителя встречается еще чаще. Просто для затягивания водопровода не требуется такого большого крутящего момента. Если вы слишком сильно затянете шестигранные гайки, они в конечном итоге сломаются и потекут. Кроме того, чрезмерное затягивание болтов унитаза на полу или между чашей и бачком может привести к растрескиванию фарфора и разрушению унитаза.

2 / 10

Семейный мастер на все руки

Намотка ленты назад или использование неправильной ленты

Резьбовая лента из ПТФЭ (обычно называемая тефлоновой лентой) должна наматываться на резьбу по часовой стрелке для правильной работы. Но многие мастера наматывают его задом наперед, так что лента фактически разматывается с резьбы, когда они затягивают фитинг. Это противоречит самой цели использования ленты для резьбы, поскольку она не может герметизироваться, если она не встроена в резьбу.

Вот совет по правильной намотке: трижды оберните резьбу так, чтобы последняя обмотка была обращена влево, когда вы ввинчиваете трубу в фитинг. Если этот последний виток указывает вправо, остановитесь и перемотайте его.

Также используйте правильную ленту.

• Используйте тонкую белую или толстую розовую ленту для фитингов, пропускающих воду.

• Используйте желтую ленту для газа для резьбовых соединений газопровода.

• Никогда не используйте ленту для резьбы на компрессионных или развальцовочных фитингах

3 / 10

Семейный мастер на все руки

Использование очистителей стоков в качестве первого выбора

Самый простой способ избавиться от засоров на кухне и в ванной — это использовать змею, зазубренный инструмент для очистки стоков или даже механическую буровую установку. Или просто снимите P-ловушку и вылейте засор. Слишком часто люди тянутся к химическим очистителям канализации, наливая слишком много. Вам следует избегать этого, потому что жидкий очиститель канализации иногда может создать больше проблем, чем решить. Вот почему:

• Если жидкий очиститель не очистит засор, вам или вашему сантехнику, вероятно, придется позже снять сифон, и он будет заполнен едким коррозионно-активным средством для чистки канализации, которое может быть опасным.

• Слишком большое или слишком частое использование очистителя канализации может повредить металлические сифоны и трубы, что приведет к протечкам.

• Жидкий очиститель канализации разрушает резиновую прокладку, используемую в муфтах типа «миссии». Если у вас есть какие-либо из этих соединений на дренажных линиях и вы используете жидкие очистители для сточных вод, вы повредите их, что приведет к утечкам в будущем.

4 / 10

Сантехнические работы без запасных частей

Домашние мастера часто совершают ошибку, покупая только картридж или шайбу для ремонта крана. Но если шайба или картридж изношены, скорее всего, изношены и другие детали крана. Если вы не замените уплотнение штока, прокладку и уплотнительные кольца при замене шайбы или картриджа, вы, вероятно, получите протекающий кран.

Эти периферийные детали дешевы, поэтому возьмите за правило покупать их все заранее и «восстанавливать кран», а не заменять только одну деталь.

То же правило применяется при работе с дренажными линиями. Если вы будете разбирать металлическую ловушку и рычаг, убедитесь, что у вас достаточно резиновых компрессионных прокладок, чтобы заменить прокладку в каждом разбираемом соединении. Полиэтиленовые шайбы со скошенной кромкой, используемые на ловушках и рычагах из ПВХ, можно использовать повторно, но у вас все равно должно быть несколько запасных под рукой на случай, если вы потеряете одну или обнаружите, что старая треснула.

5 / 10

pzAxe/Shutterstock

Без отключения воды

Многие домашние мастера думают, что можно оставить воду включенной и быстро заменить новый клапан. Это не обернется хорошо.

Если вы не сможете прикрепить новый вентиль или смеситель, вода под полным давлением заполнит комнату и будет капать на нижние этажи. Зачем рисковать ущербом в тысячи долларов, если все, что нужно, это несколько дополнительных минут, чтобы перекрыть главный клапан подачи воды? Опытные сантехники перекрыли воду. Так и вы.

6 / 10

Семейный мастер на все руки

Использование чрезмерной силы при заклинивании запорного клапана

Запорные клапаны раковины и унитаза имеют тенденцию заклинивать, если их не использовать в течение длительного времени. Если вы не можете повернуть ручку вручную, не думайте, что вы можете решить проблему, напрягая больше мышц. Вы не только сломаете ручку, но и одновременно сможете сломать шток клапана. Проблема в том, что сальник штока приварился к штоку клапана, не давая ему вращаться.

Решение проблемы заключается в том, чтобы с помощью разводного ключа ослабить гайку штока настолько, чтобы разорвать соединение, чтобы можно было повернуть ручку. Когда вы закончите, просто затяните гайку штока и убедитесь, что нет утечки.

7 / 10

Семейный мастер на все руки

Запотевание медных труб водой в трубопроводе

Трубы и фитинги должны быть полностью сухими перед запотеванием медных труб. Если рядом с местом, где вы работаете, есть вода, это может привести к протечке соединения. Поверьте нам, мы пытались нагреть воду горелкой, чтобы выкипятить ее. Это не работает. Пар просто создает отверстия в припое. Когда вы включите воду, вы увидите тонкие струи воды, вырывающиеся из сустава. Тогда вам придется переделывать всю работу.

Решение состоит в том, чтобы заткнуть трубу белым хлебом, специальной заглушкой в ​​виде капсулы или специальным инструментом перед тем, как ударить по стыку горелкой.

8 / 10

Семейный мастер на все руки

Отсутствие подходящих инструментов

У сантехников всегда есть подходящие инструменты. Домашние мастера часто пытаются пройти мимо и обойтись теми инструментами, которые у них есть под рукой. Вот где все идет не так. Попытка снять старый оцинкованный ниппель с помощью обычного трубного ключа или плоскогубцев может сломать трубу и оставить резьбу в стене. Вы можете предотвратить такие повреждения, купив недорогой набор внутренних трубных ключей. Тот же совет относится и к другим видам ремонта сантехники.

• Старайтесь не повредить отделку смесителя ленточным ключом. Или обмотать изолентой губки разводного ключа.

• Удалите неподатливые трубки подачи воды и крепежные детали с помощью раздвижного ключа для раковины.

• Получайте идеально ровные разрезы на трубах, используя труборез, а не ножовку.

• Ускорьте полировку меди с помощью комбинированной внутренней/внешней проволочной щетки.

9 / 10

Фото предоставлено Американским обществом домашних инспекторов

Перепутывание тройников, тройников и отводов

Знание того, какие сливные фитинги использовать в каждом случае, имеет решающее значение для предотвращения нарушений норм и действительно неприятных запахов. На этом рисунке домашний мастер установил тройник, чтобы соединить p-ловушку с вертикальным сливом. Но им пришлось добавить колено под углом 45 градусов, чтобы сделать горизонтальное соединение с ловушкой. Эта настройка может выглядеть нормально, но это нарушение кода, которое может вызвать настоящие проблемы. Когда он стоит, дренажная вода будет течь так быстро вниз по крутому склону, что может откачать воду из p-ловушки, позволяя канализационным газам попасть в дом.

Домашний мастер должен был использовать в этом приложении санитарный тройник. Тем не менее, вы не можете использовать сантехнический тройник во всех дренажных системах. Вы не можете использовать его для соединения двух горизонтальных труб или вертикальной трубы с горизонтальным сливом. В различных ситуациях требуется тройник, тройник, длинное или короткое колено. Кроме того, вы не можете использовать 90-градусное вентиляционное колено, чтобы изменить направление дренажной линии (если только вы действительно не любите чистить засоры). Другими словами, вы должны знать, когда использовать каждый тип фитинга.

10 / 10

Семейный мастер на все руки

Установка седельного клапана для льдогенератора или увлажнителя

Пробивные седельные клапаны не соответствуют действующим сантехническим нормам. Тем не менее, они по-прежнему поставляются упакованными в некоторые комплекты для льдогенераторов и увлажнителей печи, и вы все еще можете купить их в домашних центрах. Так что самодельщики продолжают их устанавливать. Это большая ошибка. Седельные клапаны печально известны своими протечками, особенно после того, как они много раз подвергались циклу «закрыто-открыто». Поскольку они часто устанавливаются в труднодоступных местах, утечка может оставаться незамеченной в течение нескольких месяцев, вызывая проблемы с плесенью. Выбросьте седельный клапан и установите вместо него шаровой клапан. Если вы уже установили седельный клапан, снимите его и установите шаровой запорный клапан сейчас, прежде чем старый клапан начнет протекать.

Первоначально опубликовано: 24 января 2021 г.

Как закрыть оцинкованную трубу без резьбы [объяснение]

Эта статья предназначена для информационных целей. Всегда обращайтесь за советом к квалифицированным специалистам.

Оцинкованные трубы более долговечны, чем другие металлические трубы. Но это не значит, что они невосприимчивы к ржавчине. Без надлежащих крышек срок его службы сокращается быстрее, чем должен быть.

Чем заглушить оцинкованную трубу без резьбы?

Укупорка оцинкованной трубы может производиться как временно, так и постоянно. Используйте пластиковую заглушку для временной фиксации оцинкованной трубы. Для постоянной укупорки вы должны припаять крышку к оцинкованной трубе. Пропаяйте соединение трубы и крышки при температуре 350 градусов Цельсия суперсплавом-1.

Это была только верхушка айсберга. Чтобы правильно закрыть оцинкованную трубу, мы можем провести вас через пошаговый процесс.

Чего ждать? Давайте начнем!

Заглушка оцинкованной трубы без резьбы

Заглушка оцинкованной трубы продлит срок службы вашей трубы. Это защитит соединение с водой и предотвратит утечку воды. Хотя оцинкованные трубы лучше, чем обычные железные трубы, их безопаснее закрывать.

Этот процесс проще, чем ремонт заболоченного оцинкованного гидробака.

Укупорка оцинкованных труб может производиться постоянно или временно. Мы рассмотрим и то, и другое, чтобы вы знали, как заглушить оцинкованную трубу.0003

Вариант 1: Временное покрытие оцинкованных труб

Временное покрытие — очень простая процедура, которая занимает всего несколько секунд. Просто прикрепите временные заглушки к трубам, которые, возможно, потребуется открыть позже.

Временные колпачки также легко снимаются. Вот как их установить:

Шаг 1. Очистите трубу

Перед закрытием важно очистить оцинкованную трубу. Независимо от того, работаете ли вы со старой или новой трубой, этот шаг всегда стоит первым. Но процесс очистки будет отличаться в зависимости от его состояния.

Для новых труб процесс проще. Все, что вам понадобится, это круглая проволочная щетка. Вставьте щетку в конец трубы и тщательно почистите ее.

Потрите его как с внутренней, так и с внешней стороны. Используйте наждачную бумагу с зернистостью 120, чтобы отшлифовать край, на котором будет сидеть колпачок.

Если труба старая и имеет проблемы со ржавчиной, сначала необходимо удалить ржавчину. Для удаления ржавчины с оцинкованных труб можно использовать абразивные чистящие средства.

Вы даже можете попробовать использовать химический очиститель для труб, чтобы удалить ржавчину и грязь. Край также очистите проволочной щеткой.

Шаг 2: Временное закрытие оцинкованных труб

Для временного закрытия лучше всего использовать пластиковые заглушки. Если вам интересно, какой колпачок использовать, вот несколько колпачков хорошего качества:

Продукт 1
Продукт 2

Колпачки есть? Тогда давайте установим их.

Крышка имеет черный пластиковый удлинитель трубы, который входит внутрь трубы. Поместите колпачок на край трубы и нажмите на него.

Если вы слышите щелчок, это означает, что крышка установлена. Наконец, проверьте, нет ли следов утечки воды в сантехнике. Если их нет, вы успешно закрыли трубу.

Вариант 2: Постоянное покрытие оцинкованных труб

Для постоянного покрытия оцинкованных труб необходимо припаять крышку к трубе. Это будет непростой процесс.

Но с некоторым опытом пайки работа становится действительно легкой. Вот что вам понадобится для этого —

  • Защитные перчатки
  • Заглушки для металлических труб
  • Пропановая горелка
  • Флюс для лужения
  • Суперсплав 1

Все есть? Тогда давайте начнем!

Шаг 1: Очистите трубы

Как уже говорилось ранее, сначала необходимо очистить трубу. Процесс описан на шаге 1 варианта 1 процесса.

Просто следуйте инструкциям, и труба будет готова к работе. Не забудьте отшлифовать край трубы, это важно для пайки.

Шаг 2. Прикрепите металлический колпачок к трубе

Металлический колпачок поставляется с черной пластиковой круглой шайбой. Сначала вставьте его в колпачок. Посмотрите, правильно ли колпачок теперь сидит на трубе.

Если нет, возможно, вам придется разрезать трубу. Для резки трубы можно использовать электролобзик. Используйте тот же самый тип лобзика, который режет воздуховод.

Теперь нанесите немного луженого флюса на край оцинкованной трубы. Добавьте немного флюса внутрь крышки. Прикрепите заглушку к оцинкованной трубе. Убедитесь, что он подходит правильно.

Шаг 3: Припаивание крышки к трубе

Возьмите пропановую горелку и нагрейте ее до 350 градусов по Цельсию. Нагревайте непосредственно в месте соединения колпачка и трубки.

Не нагревайте дольше 20 секунд. Это связано с пластиковой шайбой внутри крышки. Если вы будете неосторожны, стиральная машина может расплавиться.

В любом случае используйте суперсплав-1 в качестве припоя. Посмотрите, плавится ли сплав при контакте с металлом. Если он не плавится должным образом, приложите больше тепла к соединению.

Не нагревайте область более 15 секунд. Нанесите сплав равномерно на все стороны. Этот процесс аналогичен пайке медных фитингов с латунными резьбовыми соединениями.

Шаг 4: Проверка на герметичность

После завершения пайки охладите в воде. Откройте источник воды, чтобы проверить, нет ли утечки в соединении. Если есть утечка, вам нужно применить еще немного сплава, чтобы закрыть их.

Вот и все! Надеюсь, теперь вы можете правильно закрыть оцинкованную трубу.

Часто задаваемые вопросы

Вопрос: Как определить, что оцинкованная труба испортилась?

Ответ: Первым признаком плохой оцинковки труб является низкое давление в потоке воды. Позже на трубе можно увидеть антикоррозионный состав. Наконец, вы столкнетесь с проколами и проблемами с утечкой воды.

Вопрос: Чем можно заменить оцинкованные трубы?

Ответ: Вместо оцинкованных труб обычно используются трубы из ПВХ, ХПВХ и РЕХ. В качестве заменителей труб на металлической основе в бытовых сантехнических работах широко используется медь.

Вопрос: Оцинкованные трубы вызывают отравление свинцом?

Ответ: Да , Частицы свинца на поверхности оцинкованной трубы могут вызвать отравление свинцом.

Добавить комментарий

Ваш адрес email не будет опубликован.
