Способы соединения электрических проводов . Электропара

Чтобы подключить электротехническое оборудование, бытовую и оргтехнику, потребуется сначала создать электрическую сеть, в состав которой входят автоматические выключатели, УЗО, розетки и выключатели, и, конечно же, кабель/провод. Соединению проводов нужно уделить особое внимание, ведь при плохом контакте возможны не только сбои в работе оборудования, но и риск возникновения короткого замыкания. Чтобы вся электропроводка была безопасна, следует качественно соединять провода. Рассмотрим, какие способы соединения электрических проводов актуальны на сегодняшний день. Итак, самые эффективные и надежные соединения:

  • Скрутка
  • Пайка/Сварка
  • Клеммные колодки
  • Пружинные клеммы
  • Опрессовка гильзами
  •  «Орехи»
  • Пластиковые колпачки
  • Болты

 Скрутка проводов

Этим способ соединения проводов можно назвать устаревшим, но в определенных условиях им можно пользоваться. Не рекомендуется скручивать провода, предназначенные для электропроводки в доме, поскольку такой метод не может считаться полностью безопасным. При помощи скрутки нельзя соединить два вида провода – медный и алюминиевый. Скрутка обойдется «в копейки», но качество крепления оставляет желать лучшего.

При скрутке жилы просто скручиваются между собой, после этого все проводники изолируются. Используется скрутка в основном при создании временных соединений. Ни в коем случае нельзя скручивать провода в деревянном доме, слишком велика опасность возникновения пожара.

Пайка/сварка

Как ни крути, а сварка самый надежный способ соединения проводов. Сначала концы проводов зачищают, скручивают, затем погружают в подготовленный припой. После этого жилы опускают в специальную паяльную ванну и ждут, пока они остынут. После того, как провод протестирован на надежность соединения, его изолируют лентой.

Недостатки пайки – потребность в специальном оборудовании и материалах (паяльник, паяльная ванна, припой), навыки работы со сваркой, ограниченное применение согласно ПУЭ.

Также такой способ нельзя назвать простым, потребуется довольно много времени и умения, а со временем из-за особенностей конструкции (пайка/сварка неразъемные) может увеличиться сопротивление в электросети, негативно влияющее на электропроводность и потери напряжения.

Клеммные колодки

С помощью клеммных колодок можно получить довольно  надежное соединение, только в случае, если колодка хорошего качества. Профессиональные электрики знают, каково работать с дешевыми до безобразия клеммными колодками – они плохо держат жилы из-за слабой резьбы и не могут считаться идеальным способ соединения проводов. Еще к недостаткам клеммных колодок можно отнести то, что с их помощью можно соединить только два провода. Зато с помощью клеммных колодок можно быстро соединить между собой алюминиевый и медный провод, их стоимость довольно низкая, а монтаж простой и под силу даже любителю.

Клеммная колодка имеет вид небольшой пластиковой коробочки, внутри которой расположены латунные втулки, в которые и вставляются жилы проводов с двух сторон. Затем соединение затягивается при помощи встроенных винтиков – вуаля, все готово. Чаще всего колодки используются для подключения осветительных приборов.

Пружинные клеммы WAGO

Соединение проводов при помощи пружинных клемм wago является одним из самых эффективных, прочных и безопасных. В отличие от клеммной колодки, пружинная клемма оснащена не винтиками, а специальным зажимом, с помощью которого жила надежно фиксируется. Для подключения достаточно лишь подготовить жилы (зачистить) и вставить в рабочее отверстие. Клеммы Ваго могут быть одноразовыми и многоразовыми.

Единственный недостаток пружинной клеммы – довольно высокая цена, в остальном эти изделия изобилуют преимуществами. Можно соединить вместе несколько жил, алюминий и медь, хрупкие многожильные провода, при этом мы получаем отличное качество крепления одним нажатием.

Опрессовка гильзами

Опрессовка гильзами относится к очень  надежному способу крепления. Происходит она так: подготовленные жилы вкладывают в гильзу и с усилием обжимают специальным инструментом (пресс-клещ). Затем изолируют гильзу изолентой или кембриком. Достоинства данного метода: надежное соединение проводов при довольно низкой стоимости расходных материалов.

Нужно учитывать, что гильза, равно как и одноразовая пружинная клемма или сварка, является неразъемной, в случае необходимости придется срезать гильзу и установить новую.  Требуется довольно много времени, а в случае обжима медной или алюминиевой жилы придется поискать в продаже специальную гильзу.

Зажим «орех»

Кабельный  зажим «орех» не так уж часто используется в бытовых условиях, все  дело в его размерах – он может попросту не поместиться в распаячную коробку. Соединить провода с помощью «ореха» не составит труда, весь процесс займет совсем немного времени, к тому же таким способом можно крепить алюминий и медь вместе. Но есть и недостатки – размер, необходимость регулярно проверять и затягивать винты.


Пластиковые колпачки СИЗ

Соединительные изолирующие зажимы стали очень популярны в последнее время. Быстрота монтажа и надежность крепления вкупе с низкой стоимость расходников стали основными факторами успеха. Чаще всего используются в распределительных коробках. Единственным недостатком можно назвать запрет на соединение меди с алюминием. Зато пластик, из которого делают эти зажимы, является негорючим и полностью соответствует требованиям пожарной безопасности.

Соединение болтами

Также довольно популярный, но несколько устаревший способ соединения проводов. На резьбу болта насаживается подходящая по размеру шайба, затем на резьбу накручивается жила, затем опять шайба, жила и снова шайба. Все это закручивается при помощи гайки и изолируется. Так можно скреплять медные провода с алюминиевыми, сам способ довольно прост и эффективен. К недостаткам можно отнести не очень хорошее качество соединения, необходимость в большом количестве изоленты и отсутствие возможности поместить всю эту конструкцию в распределительную коробку (она туда просто не влезет).

Способы соединения проводов

Опубликовано: 8. 04.2012 Рубрика: Электрика Просмотров: 9358

Скрутка кабельных жил, сделанная вручную и защищенная изолентой

Места соединения проводов — зона особой опасности. Как правило, 90 % всех неполадок и аварий возникает именно в контактах и кабельных скрутках. Способов соединения проводов существует множество.





Самый распространенный и простой из них — ручная скрутка винтом и заматывание данного места изолентой. Чтобы качественно выполнить скрутку, необходимо знать, как именно это делается.

Однако именно в таких самодельных соединениях чаще всего происходит разрыв цепи.

Варианты соединения проводов скруткой

Иногда к такому способу прибегать нельзя — например, при соединении медных и алюминиевых проводов. Чтобы избежать таких ситуаций, необходимо выполнять соединения при помощи специальной арматуры, которой на сегодняшний день вполне достаточно — есть из чего выбрать.

Кабельные сжимы — эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки. Используется для ответвления проводов от основной (магистральной) линии.





Присоединение провода к магистральной жиле при помощи ответвительного сжима

Клеммная колодка — очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами. Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом.

Современные способы соединения проводов при помощи клемм и клеммных колодок

Клеммная колодка

Соединение проводов при помощи клеммной колодки

Скрутка (колпачок) — простейший способ соединения проводов небольшого сечения. Применяется, когда необходимо соединить вместе несколько концов провода. Оголенные жилы скручиваются вместе, и колпачок скрутки навинчивается на них.

Скрутки

Соединение жил при помощи скруток-колпачков

Пружинные клеммы — очень удобный вариант соединения, при их помощи можно соединять вместе медные и алюминиевые проводники. Концы жил оголяются и вставляются внутрь клеммы, где пружинный зажим фиксирует их на месте.

Виды клемм

Клемма на 3 провода

Клеммники (нулевые шины) применяются в распределительных шкафах. Они представляют собой медную планку, которая крепится на специальных диэлектрических зажимах и имеет несколько отверстий для подсоединения проводов при помощи винтовых зажимов. Такой способ соединения используется, когда необходимо соединить несколько проводов в одно целое. Например, при подсоединении подходящих проводов заземления к общему.

Клеммники в распределительном шкафу: слева — заземляющая шина, справа — нулевая

Винтовые зажимы представляют собой контакты, провод в которых крепится при помощи винтов. Сам зажим монтируется на подстилающей поверхности при помощи винтов.

Винтовой зажим и закрепленный в нем пятижильный кабель

Пайка. Соединение проводов при помощи паяльника и специальных припоев постепенно отходит в прошлое. На замену этому трудоемкому процессу пришли новые виды соединений, рассмотренные выше. Однако иногда приходится соединять провода и так.

Термоусадочная трубка (ТУТ) — отличная альтернатива классической изоленте. Более того, она обладает качествами, которые изоленте недоступны. По внешнему виду напоминает кембрик. При необходимости изолировать открытые участки кабеля, повысить его механические и изоляционные свойства ТУТ нарезается кусками, которые надеваются сверху оболочки или изоляции.

Термоусадочная трубка, обрабатываемая пламенем горелки

Затем ТУТ просто нагревается при помощи паяльной лампы, фена, горелки или обычной зажигалки. Трубка уменьшается в размерах, плотно обхватывая кабель и надежно изолируя его.



Метки: Винтовые зажимы, Кабельные сжимы, Клеммная колодка, Клеммники, пайка, Пружинные клеммы, ручная скрутка, Скрутка, соединение проводов, Термоусадочная трубка

  К записи комментария 3

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.

Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Типы подключения клеммной колодки

— поставка RSP зачищенный провод и отвертка. Для самых строгих требований: винтовое соединение зарекомендовало себя также при разводке больших сечения проводников.

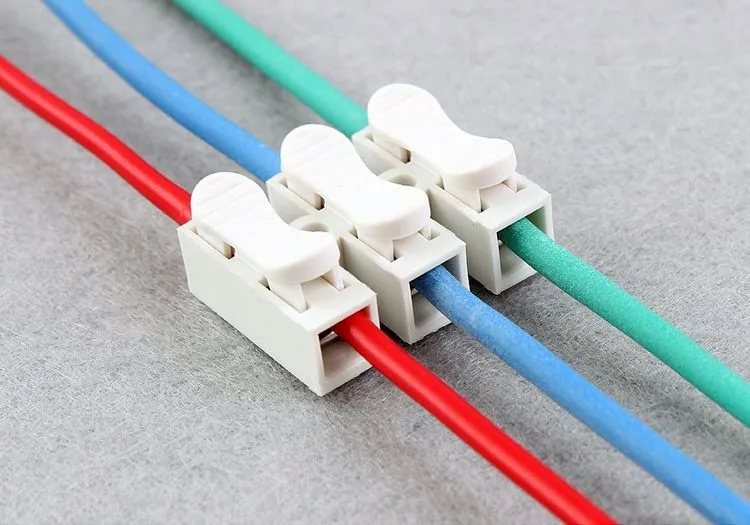

Клеммные колодки с пружинным соединением
Специальная контактная пружина позволяет легко вводить контакт и гарантирует высокое качество контакта.

Клеммные колодки Push-In — Легко вставляемые
С технология соединения push-in позволяет легко подключать проводники из 0,25 мм² как напрямую, так и без использования инструментов.

Клеммные колодки быстрого подключения — Контакт в течение нескольких секунд
Без зачистки, без обжима — просто отрежьте кабель нужной длины, и он соединится в течение нескольких секунд.

Барьер Клеммная колодка — используется, когда вибрация обычно является проблемой для рельсов.

или транспортной отрасли. Используйте с подключенной лепестковой или кольцевой клеммой поместите на болт и закрепите гайку на болте. Это будет сопротивляться расшатывание от вибрации.

Расшифровка:

[0m:4s] Привет, я Джош Блум, добро пожаловать в очередной видеоролик из серии образовательных материалов RSP Supply. В сегодняшнем видео мы поговорим о различных типах подключения клеммных колодок. В частности, мы сосредоточимся на линейных клеммных колодках Phoenix contact CLIP. Итак, сегодня мы поговорим о пяти различных типах соединений, которые Phoenix contact предлагает с клеммными колодками. Первый тип подключения — клеммная колодка с винтовым соединением. Это показано прямо здесь. Это наиболее распространенный тип соединения, который вы найдете с клеммными колодками. Это было в промышленности в течение очень долгого времени. Вы просто используете прецизионную отвертку, чтобы выполнить соединение с зачищенным проводом, позвольте мне продемонстрировать, как вы выполняете соединение.

Вы вставляете провод в порт терминала.

[0m:48s] и просто затяните
[0m:51s] ваш винт, пока ваш провод не будет правильно затянут.
[0m:55s] Следующий тип соединения клеммной колодки, о котором мы собираемся поговорить, — это соединение с пружинной клеткой, которое расположено здесь.

[1 м:1 с] Преимущество использования пружинного соединения заключается в том, что это гораздо более быстрый способ заделки и разъединения проводов, они очень безопасны и прочны и надежны, как и винтовые соединения. Позвольте мне показать, как установить соединение. Сначала мы берем проволоку и зачищаем ее примерно на полдюйма. Нам понадобится прецизионная отвертка, которую мы вставим в пружинную клетку, а затем мы можем просто вставить нашу проволоку,

[1m:25s] убедитесь, что он полностью встал на место, а затем удалите прецизионную отвертку. Теперь у нас есть очень надежное безопасное герметичное соединение. Следующий тип подключения к клеммной колодке, о котором мы хотим поговорить сегодня, называется PIT или вставной клеммой. Преимущество использования этого типа соединения клеммной колодки заключается в том, что соединение выполняется без инструментов. Это позволяет операторам легко удалять и снова вставлять провода без использования каких-либо инструментов. Для провода, который используется для соединения PIT или вставной клеммы, нам нужно убедиться, что мы используем наконечник. Наконечник обеспечивает правильную работу соединения и правильную посадку.

[1m:58s] Мы просто берем провод с подсоединенным наконечником, вставляем его во вставную клемму, убеждаемся, что он полностью вставлен, и у нас есть полностью вставленное безопасное надежное соединение. Чтобы удалить это соединение, мы просто берем прецизионную отвертку, надавливаем на пружину, что позволяет нам очень просто удалить провод. Следующий тип подключения к клеммной колодке, о котором мы сегодня поговорим, называется быстрым подключением. Преимущество использования этого типа соединения клеммной колодки заключается в том, что оператор может заделывать провод без необходимости зачистки изоляции. Это также газонепроницаемое соединение, которое
помогает нам предотвратить коррозию или деградацию провода каким-либо образом. Позвольте мне продемонстрировать, как мы устанавливаем эту связь. Просто возьмите провод, с которого не снята изоляция, вставьте его в соответствующую клемму, убедитесь, что провод полностью вставлен, возьмите прецизионную отвертку, вставьте его в паз, подденьте эту клемму обратно в центр клеммной колодки. .

[2m:52s] Это позволяет клеммной колодке сместить изоляцию для обеспечения надлежащего контакта с проводом. Как только мы это сделали, у нас есть очень безопасное безопасное соединение, для которого не требуются инструменты.
[3m:3s] Последний тип соединения клеммной колодки, о котором мы хотим поговорить сегодня, называется клеммной колодкой с барьером. Преимущество использования клеммной колодки с барьером заключается в том, что она позволяет нам использовать кольцевую клемму или клемму состояния на конце нашего провода. Этот тип клеммной колодки обычно используется в железнодорожной и транспортной отраслях или там, где вибрация может стать распространенной проблемой. Позвольте мне продемонстрировать, как мы делаем этот тип соединения. Сначала мы хотим убедиться, что наш провод имеет плоскую или кольцевую клемму, правильно обжатую и подключенную. Затем мы собираемся вставить кольцевую клемму поверх болта на клеммной колодке барьера, мы собираемся нажимать на рычаг в верхней части клеммной колодки, пока он полностью не встанет на место. Затем мы возьмем обычную плоскую отвертку и закрепим гайку на болте. На данный момент у нас есть надежное соединение, которое не ослабнет из-за вибрации, с которой мы можем столкнуться. Как всегда, вы можете найти любой из продуктов, показанных в этом видео, на нашем сайте. Для получения дополнительной информации или других обучающих видеороликов перейдите на сайт RSPSupply.com, который является основным источником информации о промышленном оборудовании в Интернете.

Введение и способ подключения клеммной колодки используется в электрическом оборудовании для соединения линий.

Количество клемм в каждом ряду разное. Модель можно определить по инженерно-техническим параметрам.

В системе автоматического подключения электроэнергии появление клеммных колодок можно назвать спасением ежедневного персонала по эксплуатации и техническому обслуживанию, клеммные колодки имеют простую структуру, богатое разнообразие, чтобы партнеры по электроэнергетике могли предоставить тысячи решений для скорости глазури.

В частности, при коротком замыкании клеммы в соединении из-за перегорания проявятся преимущества клеммы. После сбоя питания он может немедленно заменить сгоревший терминал новым продуктом того же типа, что значительно сократит время обслуживания. Для клемм общего назначения они в основном делятся на следующие способы подключения:

Винтовое соединение

Винтовое соединение использует винтовое соединение. максимальный момент затяжки различных спецификаций винтов.

Сварка

Наиболее распространенным видом сварки является сварка оловом. Наиболее важной частью паяного соединения является то, что между припоем и свариваемой поверхностью должна быть образована непрерывность металла. Таким образом, для клемм проводки, клемм для концов шнура самое главное — это способность к пайке. Наиболее распространенное покрытие на свариваемом конце кольцевой клеммы проводки — это сплав олова, серебра и золота. Общие сварочные концы пары язычковых контактов включают в себя тип конца для сварки, тип конца для струйной обработки с мутным глазом и тип конца для сварки с надрезом. Общие свариваемые концы контактной пары точечных отверстий представляют собой просверленные дуговые надрезы.

Опрессовка

Опрессовка – способ соединения проводов с контактными парами с целью сжатия и смещения металла в заданных пределах. Хорошее обжимное соединение может создать поток плавления металла, который заставляет провода и контакты симметрично деформировать материал. Это соединение похоже на соединение холодной сваркой, которое обеспечивает лучшую механическую прочность и электрическую непрерывность, а также может выдерживать более суровые условия окружающей среды.

Общепризнано, что правильное обжимное соединение лучше, чем взрыв олова, особенно когда обжим должен использоваться в ситуациях с высоким током. При опрессовке следует использовать специальные обжимные клещи или автоматический или полуавтоматический обжимной станок. В соответствии с поперечным сечением провода клеммы на конце шнура и конца шнура следует выбрать правильную контактную трубку. Обратите внимание, что обжимное соединение является постоянным соединением, его можно использовать только один раз, его нельзя использовать повторно.

Wire Wrap

Wire Wrap — это прямая намотка провода на угловой контактный стержень обмотки. При намотке провод наматывается с регулируемым натяжением, запрессовывается и фиксируется по краям и углам контактно-навитого столба с образованием герметичного контакта. К намотке проволоки предъявляется несколько требований: номинальное значение диаметра проволоки должно быть в пределах 0,25-1,0 мм; Удлинение материала проводника не менее 15 % при диаметре проводника не более 0,5 мм. Все права защищены. Удлинение материала проводника не менее 20%. Намоточные инструменты включают намоточные пистолеты и стационарные намоточные машины.

Последовательный прокол

Проколотое соединение, также известное как изолированное вытесняющее соединение, представляет собой новую технологию, изобретенную Соединенными Штатами в 1960-х годах, с высокой надежностью, низкой стоимостью, простотой в использовании и другими характеристиками, которая широко используется в различные клеммы с печатной платой, холодный конец, кольцевой терминал. Подходит для подключения ленточного кабеля.

Нет необходимости зачищать изоляционный слой кабеля при подключении. Наконечник U-образного контактного язычка клеммы вставляется в изоляционный слой так, чтобы жила кабеля скользила в канавку контактного язычка и зажималась, образуя плотное электрическое соединение между проводником. кабеля и язычка терминала. Для этого требуются только простые инструменты, но необходимо использовать кабель определенного сечения.
