работа с клеммными блоками и разъемами

Михаил Чуйков
Ведущий специалист, ООО «Розмысел»
Светлана Капитанова
Специалист по маркетингу, ООО «Розмысел»

Большинству проектировщиков, разрабатывающих электрические системы управления, знакомы неприятные хлопоты при использовании в проекте технологических элементов — клеммных блоков и разъемов. Слишком много времени уходит на их создание и поддержку актуальности при оперативной разработке электрооборудования. Переход на электронное проектирование позволяет автоматизировать их создание, ускорив процесс проектирования и уменьшив количество ошибок.

В процессе своего развития клеммные блоки (клеммники, клеммные колодки, ряды зажимов) стали наборными: на монтажной шине устанавливается переменное количество клемм. Для экономии пространства клеммы стали многоярусными, при этом изолированные друг от друга ярусы должны иметь свой уникальный номер. Кроме того, в клеммнике, наряду с обычными проходными, могут использоваться и специальные клеммы, выполняющие специфичные функции: измерительные клеммы, гальванические развязки, реле, индикаторы, переключатели и многое другое.

Однако в проектной документации клеммники зачастую оформляются традиционно: клеммный блок по­прежнему имеет только одно обозначение (типа XT1) и лишь для специальных клемм допускается использование дополнительных обозначений (например, для реле — XT1:K1).

Таким образом, пользователю, с одной стороны, необходимо свести к минимуму трудоемкость формирования клеммника, а с другой — обеспечить выпуск проектной документации в строгом соответствии с принятыми стандартами.

Рассмотрим основные возможности работы с клеммными блоками и разъемами в системе проектирования электрооборудования ElectriCS Pro 7.

Гибкость проектирования

При работе с клеммными блоками на разных стадиях создания проекта можно использовать несколько технологий:

• формирование состава клеммника вручную применяется, когда проектировщик задал определенное количество клемм, задействованных в клеммнике. Подключение клеммника к электрическим связям осуществляется в принципиальной схеме.
  Эта традиционная технология довольно трудоемка;
• автоматическое формирование клеммника на этапе разработки принципиальной схемы — клеммник создается на выходе из шкафа, а количество клемм вычисляется программой по количеству выходящих из шкафа электрических связей. При использовании данной технологии создание клеммника занимает небольшое время, а возможность появления ошибок сводится к минимуму. Применяется в проектах, где разрабатывается только принципиальная схема, а монтажные схемы (соединений и подключений) отсутствуют;
• автоматическое формирование клеммника на этапе разработки схемы соединений или подключений — эта технология отличается от предыдущей тем, что применяется после трассировки электрических связей на проводники; клеммник автоматически подключается к выходящим из шкафа проводникам и кабелям.

Следует отметить, что при автоматическом формировании клеммного блока отображение элементов клеммника на принципиальной схеме не является обязательным.

Выбор технологии работы с клеммником зависит от принятого пользователем способа проектирования, стандартов оформления документации, степени детализации проектируемого объекта.

Окно Редактора клеммного блока. Присутствуют клеммы двух видов: первая клемма — двухъярусная, остальные — одноярусные. Для двухъярусной клеммы каждый ярус имеет свой номер. Для объединения соседних клемм использованы две перемычки. В нижней части окна отображен состав клеммного блока. Электрические связи показаны синим цветом, провода — желтым

Редактор клеммного блока

Основным инструментом при работе с клеммниками является Редактор клеммного блока, который позволяет создавать наборные клеммники как в ручном, так и в автоматизированном режиме, работать с многоярусными клеммами, использовать в составе клеммного блока специальные клеммы с активными элементами, разделять и объединять клеммные блоки.

Дополнительные функции Редактора клеммного блока:

• нумерация клемм: по порядку возрастания, вручную, по номерам подходящих к клемме линий связи;
• соединение клемм внешними перемычками, которые могут являться как готовыми изделиями типа «мостик», так и обычными проводами;
• подключение на одну клемму электрических связей с разными номерами, но одного потенциала;
• переподключение проводов с клеммы на клемму, с контакта на контакт.

Клеммник после автоматического подключения к электрическим связям. Использованы двухъярусные проходные клеммы. На закладке электрических связей включен фильтр, показывающий уходящие из оболочки электрические связи

Клеммник после автоматической вставки на провода. Использованы одноярусные проходные клеммы. Проводники обозначены желтым цветом. Пунктир показывает, что клеммники являются проходными

Автоматическое формирование клеммника на этапе разработки принципиальной схемы

По выходящим из шкафа электрическим связям создается клеммный блок с необходимым количеством проходных клемм. Пользователю достаточно лишь указать в базе изделий тип используемых клемм. При автоматическом подсчете клемм также учитываются изолированные уровни в выбранных клеммах.

Автоматическое формирование клеммника на этапе разработки схемы соединений или подключений

Данная операция применяется на этапе проектирования схемы соединений (подключений) и является наиболее удобной при работе с клеммниками. Пользователь указывает в проекте шкаф, в который нужно вставить клеммник, и выбирает из базы изделий тип клеммы. Автоматическое формирование клеммника осуществляется с учетом количества проводов и жил кабелей, выходящих из шкафа.

Клеммник на принципиальной электрической схеме. Одно УГО отображает несколько реальных контактов на клемме

Клеммник на схеме соединений. Клеммы отображаются с  подключенными проводниками

Отображение клеммных блоков на принципиальных схемах

Чаще всего на принципиальной схеме клеммник отображается разнесенным способом. Каждая клемма представлена в виде условно­графического обозначения (УГО) — символа Æ, который заменяет собой несколько реальных контактов.

Отображение клеммных блоков на схемах соединений (подключений)

Для отображения клеммного блока на монтажных схемах используется динамическое УГО. Диалог вставки УГО позволяет размещать клеммный блок на схеме частями. Проводники отрисовываются автоматически, на конце проводника указывается адрес его подключения.

Генерация отчета «Ряд зажимов»

Для генерации табличного документа типа «Ряд зажимов» используется Мастер отчетов. В отчет выводятся клеммные блоки по выбранному шкафу. Мастер отчетов в ElectriCS Pro 7 позволяет разрабатывать собственные формы сопроводительной документации для схем.

Отчет «Ряд зажимов»

Применение специальных типов клемм

Система ElectriCS Pro позволяет использовать в составе клеммного блока, наряду с обычными проходными клеммами, клеммы специального назначения, например измерительные клеммы, гальванические развязки, реле, индикаторы, переключатели и т.д. Особенностью этих элементов является поддержка дополнительного обозначения. Например, провод, идущий на такую специальную клемму, будет иметь в адресе подключения — XT1:K1:21.

Использование в клеммнике специальных клемм (реле)

Разделение и «склеивание» клеммных блоков

В процессе проектирования может оказаться, что клеммник получился слишком длинным и его необходимо разделить на два клеммника. В Редакторе клеммного блока указываются клеммы, подлежащие переносу в другой клеммник, и выполняется соответствующая команда. Существует и обратная операция — соединение двух клеммных блоков в один. При переносе из одного клеммника в другой клеммы сохраняют маркировку, тип и соединения проводами.

Инструмент автоматической вставки разъема

ElectriCS Pro поддерживает работу с любыми видами промышленных разъемов. Для удобства создания разъемов используется инструмент автоматической вставки разъема на провода — Разрезка проводов разъемом. Для создания разъема достаточно выбрать в базе изделий его тип и указать «разрезаемые» проводники.

Инструмент автоматической вставки разъема на провода

Заключение

В системе ElectriCS Pro 7 работа с такими технологическими элементами, как клеммные блоки и разъемы, максимально автоматизирована. Достаточно выбрать провода и применить команду их «разрезки» клеммным блоком или разъемом. Если стандарты проектирования не предусматривают обязательное размещение данных технологических элементов на принципиальной схеме, то размещать их необязательно. Однако они, естественно, будут учитываться на монтажных документах — схемах подключений, соединений и в табличных отчетах.

САПР и графика 9`2012

• electrics pro
• 7
• autocad
• autodesk
• СиСофт

Клеммники: искусство контактов | Публикации

Казалось бы, что может быть проще, чем клеммное соединение? Тем не менее, от параметров клеммных колодок зависит надежность, долговечность и эффективность работы всевозможных систем. Причем для клеммников важны не только электрические параметры, но и простота установки, а также обслуживания. Разнообразие клеммных колодок на рынке огромно. Как в нем не заблудиться, и пойдет речь в статье.

Соединение двух проводов может быть осуществлено скруткой, обжимом, пайкой, сваркой и с помощью клемм. Скрутка проводов — наиболее старый способ. Применительно к силовым проводам он широко использовался в нашей стране до 90-х годов XX века. Современные Правила устройства электроустановок (ПУЭ) запрещают использование простой скрутки в электропроводке. На скрутку должен одеваться пластмассовый колпачок с пружиной, обеспечивающей надежную фиксацию и более плотный прижим проводов друг к другу. Для обеспечения лучшего контакта колпачок заполнялся специальным гелем, предотвращающим окисление проводов. Тем не менее, даже в таком модернизированном варианте скрутка проигрывает как по надежности, так и по сопротивлению контакта другим способам соединения проводов.

Для особо ответственных соединений применяется сварка проводов или их пайка. Но для сварки требуется громоздкое оборудование и особые условия, которые не всегда есть, особенно при ремонте ранее проложенной проводки. Для пайки силовых проводов требуется много припоя и относительно большие затраты рабочего времени, так что пайка в этом случае является слишком дорогим удовольствием. Обжим проводов позволяет получить надежное соединение с высокими электрическими характеристиками. Но этот процесс требует высокой культуры производства. Достаточно допустить небольшую погрешность, и провод не закрепится прочно в гильзе. Поэтому все большее распространение получает использование клеммных колодок.

Клеммами называются устройства для соединения проводов, как правило, зажимные. Клеммная колодка — это электроустановочное изделие, предназначенное для соединения проводов, состоящее из двух или больше металлических контактов с узлами крепления к ним проводов в диэлектрическом корпусе. Жаргонно клеммные колодки называют клеммниками. И, хотя оба названия тождественны друг другу, часто слово «клеммная колодка» относят к устройствам большого размера, а «клеммник» — малого.

Использование клеммных колодок в электротехнике насчитывает уже больше века. Но, если раньше клеммники использовались в ограниченных случаях, например, для параллельного соединения нескольких линий электропитания или для подключения светильника к электросети, то теперь клеммники в значительной степени заменили скрутку. Сейчас идет процесс частичного вытеснения клеммниками паяных соединений. По сравнению с пайкой клеммники нередко оказываются более дешевым и экологичным (не используются флюс и припой) способом соединения. При этом по надежности современные клеммники влотную приближаются к пайке.

Способы закрепления провода

По способу закрепления провода клеммники классифицируют следующим образом:

С винтовым зажимом — контакт провода с клеммником осуществляется под давлением, которое обеспечивает закрученный винт.

С пружинным зажимом (нажимные) — контакт обеспечивается без винтов, защелкиванием пружин. Современным вариантом таких клемм являются так называемые самозажимные, автоматически фиксирующие провода, введенные в них.

С ножевым зажимом — соединение осуществляется с помощью токопроводящего ножа, который разрезает изоляцию и упирается в проводящую жилу.

К преимуществам винтовых клеммников можно отнести возможность плотного электрического контакта большой площади между проводом и клеммником. Это достигается благодаря большой силе прижима. Кроме этого, из винтового клеммника при необходимости можно быстро вынуть зажатый провод.

Тем не менее, у этого типа клеммников есть значительные недостатки. Присоединение проводов требует определенной сноровки и некоторого промежутка времени, большего, чем у пружинных клеммников. Прижим может ослабнуть в результате вибрации. Наконец, винты, используемые в клеммнике, имеют нехорошее свойство иногда выпадать из устройства, будучи сильно выкрученными. Впрочем, эти проблемы решаемы. Например, в винтовых клеммниках производства российской компании «ПЛКСистемы» используются специальные меры по предотвращению ослаблению соединения в результате вибрации. Также в клеммниках, выпускаемых этой компанией, используются специальные винты, которые не выпадут из устройства, даже если их полностью вывинтить.

Пружинные клеммники позволяют быстро соединить провода, качество соединения при соблюдении инструкции практически не зависит от человеческого фактора, то есть от сноровки монтера. Как правило, пружинные клеммники устойчивы к действию вибраций. Недостатками пружинных клеммников по сравнению с винтовыми являются более высокая стоимость и меньший допустимый длительный ток.

Многоразовый самозажимной клеммник Wago

Большой популярностью сейчас пользуются самозажимные клеммники, лидером в этом сегменте рынка является немецкая компания Wago. В таких устройствах провод зажимается автоматически, как только он вводится в клеммник. Бывают самозажимные клеммники одноразовые и многоразовые. Одноразовые клеммники не имеют положения, в котором они высвобождают ранее зажатый провод. В принципе, провод из такого клеммника можно извлечь, если потянуть за него и начать вращать жилы относительно клеммника. Но при этом сила прижима в клеммнике уменьшится, так что провод, который будет вставлен на место извлеченного, будет зажат уже не так сильно, со всеми вытекающими последствиями. Многоразовые самозажимные клеммники обычно имеют специальную ручку, повернув которую, можно освободить автоматически зажатый провод, и делать это можно много раз без ущерба для клеммника. В некоторых многоразовых самозажимных клеммниках вместо указанной ручки есть отверстие в корпусе, куда нужно вставить электротехническую отвертку и нажать на нее, чтобы высвободить провод.

В литературе часто можно встретить термин «ножевые клеммы», обозначающий тип разъема, который часто используется в автомобильном оборудовании и ряде других применений. Его не следует путать с термином «клеммники с ножевым зажимом» — это совершенно разные устройства.

Клеммники с ножевым зажимом встречаются реже, чем клеммники других типов. В сильноточных системах они чаще всего используются для подключения к «нулевому» проводу, который нельзя разрезать по соображениям безопасности. В последнее время на рынке стали появляться клеммники с ножевым зажимом для других применений в сильноточной технике, они позволяют соединять провода еще быстрее, чем пружинные. Кроме этого, клеммники с ножевым зажимом обладают повышенной электробезопасностью, так как их конструкция исключает ситуацию, когда из клеммника выступает участок провода, с которого снята изоляция.

Клеммная колодка с ножевым зажимом Scotchlock производства компании 3M

Для слаботочной техники используются одноразовые клеммники с ножевым зажимом типа Scotchlok производства компании 3M, позволяющие быстро соединить несколько проводов, просто надавив на клеммник специальным инструментом, вместо которого пригодны плоскогубцы.

Виды соединения

Единой классификации клеммников по виду соединения не существует. В литературе можно встретить разные варианты такой классификации, некоторые из них отражают субъективный взгляд на важность тех или иных типов клеммников.

Проходной клеммник Legrand

По мнению автора, наиболее логичной представляется следующая классификация используемых в электротехнике клеммников по виду соединения:

Проходные — соединяют провода, подходящие с разных сторон клеммника.

Кросс-модули — параллельное соединение нескольких линий.

Концевые — соединяют провода, входящие с одной стороны клеммника.

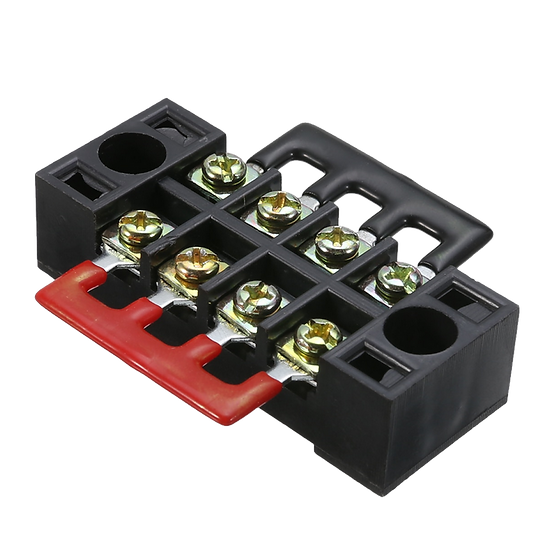

Барьерный клеммник KLS

Барьерные — с одной стороны перемычки клеммы, с другой стороны — соединение на пайке (в том числе с печатной монтажной платой).

Разъемные — с одной стороны перемычки клеммное соединение, с другой — разъем.

Материалы

Контакты в клеммниках обычно изготавливают из меди или ее сплавов. Для повышения площади контакта материал, из которого изготовлены токопроводящие детали, должен быть более мягким. Поэтому поверхность медного контакта в качественных клеммах лудят, то есть покрывают слоем олова или его сплавами. Чистое олово практически не применяют из-за известного эффекта образования микроигл на его поверхности. Чаще всего используют сплав, состоящий из 60% олова и 40% свинца. Более дорогой вариант, который при этом более качественный и экологичный — покрытие контактов сплавом олова и ванадия.

В пружинных клеммниках провод прижимается к луженой токопроводящей пластине из меди. Для прижима используется пружина из упругого материала. Наилучший вариант — хромоникелевая сталь.

Для изготовления диэлектрических частей корпуса клеммной колодки обычно используется пластик или, реже, фарфор. Важнейшим требованием для материала, из которого изготовлен клеммник, является огнестойкость. При ухудшении контакта по тем или иным причинам, даже если нет искрения, возможен нагрев клеммника и даже его возгорание. Наилучший вариант — самозатухающий пластик, который не поддерживает горение. Есть даже специальный пластик получивший название «клеммный полиамид», который используется в винтовых клеммниках французской компании Legrand и некоторых других производителей.

Окисление и контактная коррозия металлов

Из-за окисления поверхности медных и алюминиевых проводов происходит увеличение сопротивления контакта. В тех случаях, когда требуется обеспечить очень низкое сопротивление, контакты клеммника покрывают специальной пастой, которая снимает оксидную пленку с проводов и предотвращает последующее окисление. Многие модели клеммников поставляются с уже нанесенной на контакты пастой.

Когда в клеммнике соприкасаются провод и контакты из разных материалов, в ряде случаев может возникнуть электрохимическая (контактная) коррозия, которая в длительной перспективе не только увеличит сопротивление соединения, но и приведет к снижению прочности крепления проводов в клеммнике. Наиболее сильно она проявляется при контакте меди и алюминия. При соприкосновении меди или алюминия с луженой поверхностью контактная коррозия практически не наблюдается.

Во избежание контактной коррозии следует неукоснительно соблюдать требования инструкции к клеммнику в части того, провода из какого металла допускается соединять. Если соединяемые провода соприкасаются внутри клеммника, они должны быть изготовлены из одного металла.

Допустимый длительный ток

Поскольку место соединения двух проводов обладает отличным от нуля сопротивлением, на нем выделяется тепло. Чем больше ток, тем сильнее нагрев. Для клеммников нормируется допустимый длительный ток, при превышении которого произойдет нагрев клеммной колодки выше определенной температуры. Следует иметь в виду, что допустимый длительный ток указан для случая, когда соблюдены все требования инструкции по использованию клеммника. Если клеммник используется для соединения проводов с сечением, выходящим за допустимые пределы или изготовленных из металла, не рекомендуемого производителем, то реальное значение допустимого длительного тока снижается. По соображениям безопасности лучше выбрать клеммник с допустимым длительным током, превышающим максимальное кратковременное значение тока в подключенной через него нагрузке. Также следует предусмотреть запас по току в случае увеличения нагрузки в будущем.

Алексей Васильев

Клеммные колодки

, клеммные колодки и ленты Phoenix Contact

Показать только в наличии

В системах управления движением и автоматизации потребность в безопасных и надежных соединениях между несколькими электрическими проводами и цепями очевидна.

От энергетических технологий до железнодорожного подвижного состава клеммные колодки или клеммные колодки — это соединители, обеспечивающие эту уверенность.

Независимо от промышленного применения или требований к электрической нагрузке, RS с гордостью предлагает широкий выбор соединительных блоков для удовлетворения любых потребностей. У нас есть компоненты и аксессуары от ведущих производителей, включая Phoenix Contact и TE Connectivity. Это означает, что вы можете всегда доверять нам поставку клеммных блоков в точном соответствии с вашими спецификациями.

Найдите в нашем огромном ассортименте клеммные колодки нужного типа, крепления и конфигурации.

Что такое клеммные колодки и планки?

Клеммная колодка или колодка представляет собой модульный электрический соединитель, предназначенный для соединения одного входящего провода с несколькими исходящими проводами. Благодаря изолированной конструкции компоненты могут безопасно и эффективно распределять электроэнергию по цепи (или к другой цепи). Клеммные колодки также можно использовать для подключения выключателей и розеток к источникам сетевого питания.

В своей простейшей форме соединители клеммных колодок расположены в линейной конфигурации, где каждая клемма подключается к одному полюсу. Затем соединение осуществляется с помощью металлической полосы, находящейся внутри изолирующей пластиковой рамы. Именно этот каркас также обеспечивает заземление цепи, создавая безопасные условия для прерывания цепи и снижая риск короткого замыкания.

Клеммные колодки могут оказаться чрезвычайно полезными при наличии полупостоянных соединений. Благодаря тому, как они создают соединение, легко вставлять и удалять провод. Это может быть для тестирования, замены проводов, проверки безопасности и технического обслуживания. Таким образом, клеммные колодки представляют собой экономичные решения для распределения электроэнергии в коммерческих и промышленных системах.

Существуют ли различные типы клеммных колодок?

Не все клеммные колодки одинаковы, существуют разные типы, которые классифицируются по конструкции и назначению. Знание типа соединительного блока необходимо для работы любой промышленной цепи или системы.

Вот некоторые типы устройств, которые могут поставляться RS:

Заземляющие клеммы

Конструкция заземляющих (или заземляющих) клеммных колодок позволяет заменять стандартные клеммные колодки. Их роль заключается в заземлении проводов или систем по соображениям безопасности и предотвращении помех от электрических или других сигналов. В отличие от других одноуровневых проходных клемм, заземляющие клеммные колодки заземляются там, где они установлены, т.е. DIN-рейки.

Клеммные колодки с барьерами

Так же, как в некоторых стандартных клеммных колодках для крепления кабелей или проводов используются винты, в клеммных колодках с барьерами они также используются. Используется в условиях, когда вибрация может быть проблемой или во избежание потенциального короткого замыкания, для кабелей часто имеется более одной точки подключения. Таким образом, он создает «барьеры» или изолирующие блоки между каждым терминалом.

Клеммы для монтажа на печатной плате

Клеммы для монтажа на печатной плате также известны как соединительные блоки Eurostyle или «провод-плата». При этом варианте оголенные провода вставляются и зажимаются внутри корпуса. Затем этот корпус припаивается к печатной плате. Клеммы Phoenix Contact входят в число популярных клемм для монтажа на печатных платах, которые мы предлагаем в RS наряду с другими ведущими производителями.

Проходные клеммы

В тех случаях, когда необходимо соединить два провода для создания межпроводного соединения, удобным решением является проходная клеммная колодка. С одним входным и одним выходным контактом это тип клеммной колодки, позволяющий заводить два разных провода в противоположные стороны колодки.

Блоки распределения питания

Для распределения питания от одного входного источника к нескольким выходам и устройствам безопасным и эффективным решением является блок распределения питания. С этим типом клеммной колодки вам нужен только один большой провод для подключения к входной клемме. Это также гарантирует, что вам не нужно будет подключать каждое отдельное устройство отдельно. Это также может помочь изолировать любые потенциальные проблемы со схемой.

Другие варианты клеммных колодок, доступные от RS, включают блоки термопар, блоки ввода-вывода для подключения устройств и контроллеров, а также блоки датчиков/исполнительных механизмов, которые хорошо подходят для подключения современной системы управления оборудованием. Чтобы найти именно то, что вам нужно, просмотрите наш широкий ассортимент сегодня.

Какие клеммные колодки подходят для вашего приложения?

Чтобы гарантировать получение желаемого результата, важно знать, какие клеммные колодки лучше всего подходят для вашего приложения, схемы или системы. Вот некоторые из общих факторов, которые могут помочь вам определить точные компоненты соединительного блока, которые вам нужны:

Ток. Наиболее важным фактором является номинальный ток, который зависит от проводимости клемм или площади поперечного сечения. Слишком большой ток может привести к перегреву. Планируйте ток, который будет обработан, плюс еще 50%.

Монтаж: клеммные колодки можно монтировать на DIN-рейку, привинчивать непосредственно к панели или припаивать к печатной плате.

Крепление проводов: Для обеспечения соединения между проводами следует рассмотреть различные методы, включая винтовые зажимы, пружинные зажимы или язычковые соединения.

Номинальное напряжение: Максимальное напряжение системы приложения, в котором должен использоваться блок, не должно превышать его номинальное напряжение. Этот номинал определяется диэлектрическим шагом и прочностью корпуса.

Провода: тип и размер подключаемого провода могут определить, какая клеммная колодка будет наиболее подходящей для приложения. В Северной Америке размер провода измеряется в американском калибре провода (AWG).

Расположение/окружение: Предполагаемое расположение приложения или системы может быть фактором, который следует учитывать. Климатические условия и механические вибрации — это два внешних фактора, которые могут повлиять на работу цепи, если не используется соответствующий клеммный блок.

Для чего используются клеммные колодки и планки?

В качестве универсального электрического соединителя клеммные колодки доказали свою полезность и экономичность для целого ряда приложений. Вот почему они являются общими для многих отраслей промышленности, таких как:

• Технологические процессы и технологии
• Железнодорожная инфраструктура и подвижной состав
• Судостроение и автомобилестроение
• Отопление, вентиляция и кондиционирование воздуха
• Бытовые бытовые приборы, например. AV-устройства
• Энергетика, химическая и нефтехимическая отрасли

Почему для ваших клеммных колодок выбирают RS?

От легкой промышленности до тяжелонагруженных приложений, RS может снабдить ваш бизнес или предприятие необходимыми вам электрическими компонентами.

Поскольку мы являемся крупнейшим авторизованным дистрибьютором в Северной Америке, наш широкий ассортимент клеммных колодок и полос не имеет себе равных.

Вы можете искать клеммные колодки от некоторых ведущих мировых производителей, таких как Phoenix Contact, Bussman by Eaton, Marathon Special Products и TE Connectivity. Чтобы найти именно то, что вам нужно, вы можете уточнить поиск, используя дополнительные фильтры.

Также можно ввести название/номер продукта в строку поиска, чтобы найти конкретные клеммные колодки или колодки, которые вы ищете.

Если при поиске не найдены нужные клеммные колодки, обратитесь за поддержкой к нашей дружной команде консультантов. Наш экспертный информационный центр также готов ответить на любые ваши вопросы или получить дополнительную информацию о том, как выбрать и использовать клеммные колодки
