Клеммник что это такое: Что такое клемники? Для чего нужны?

Содержание

краткий обзор распространенных типов клемм

Клеммники предназначены для соединения нескольких проводников. Конструктивно клеммники имеют несколько частей: металлические контакты, закрепляющие устройства и корпус, выполненный из диэлектрического материала. В данной статье сделаем краткий обзор наиболее распространенных типов клеммников. Начнем обзор с наиболее распространенных в быту пластиковых клеммных колодок. Основное преимущество данного типа соединительных устройств - сравнительно невысокая цена. Данные колодки продаются пластинами по 10-12 штук. При необходимости можно легко отрезать необходимое количество колодок. Данные соединительные устройства предназначены для соединения проводников цепей напряжением до 440 В, рабочим током до 100 А.

Еще одно существенное преимущество клеммников данного типа – возможность применения в условиях агрессивной среды, так как материал, из которого изготовлены колодки, защищен от негативного воздействия солей, растворителей и т.д. Корпус данных колодок, который является также изоляционным материалом, изготавливают из полиэтилена или полиамида. Отличительная особенность полиамида в том, что он не поддерживает горения. Существуют также пластиковые клеммные колодки с подпружиненными контактами. Характерная особенность данного типа клеммников – наличие дополнительных пружин, которые обеспечивают хороший контакт проводника с клеммной колодкой и предупреждает возможную перетяжку проводов при их присоединении. Среди винтовых клеммников можно выделить карболитовые клеммные колодки. Они предназначены для соединения проводников сечением до 25 кв. мм. Корпус колодок выполнен из карболита, контактные шины из луженой латуни. Присоединение проводников осуществляется винтами, которые прижимают к контактным шинам пластины (зажимы). Данная продукция предназначена для подключения цепей напряжением до 600 В. Количество клемм в одной колодке – 3 – 12 шт. Номинальный ток – до 100 А.

Конструкция зажима карболитовых колодок позволяет присоединять на один зажим два проводника, не нарушая при этом качество контактного соединения. Это особенно актуально при монтаже электропроводки, когда возникает необходимость разветвления одной линии на две. То есть при использовании данной колодки для разветвления одной линии на две достаточно будет одной клеммы. Наверняка каждый хоть раз слышал о клеммниках WAGO. Рассмотрим несколько распространенных серий данной продукции. Клеммники серии 222 – это универсальные соединительные устройства, которые предназначены для соединения, как одножильных, так и многожильных проводников. Основные преимущества клеммников данной серии – простота подключения проводников и качественное их соединение. Для подключения проводника достаточно потянуть рычажок, вставить проводник в отверстие и вернуть рычажок в исходное положение. Данные клеммники идеально подходят для монтажа электропроводки квартиры, в частности для подключения проводников в распределительных коробках. Кроме того, благодаря сравнительно небольшим размерам, клеммники серии 222 можно поместить в подрозетник. Следовательно, их можно применять для подключения розеток шлейфом. Среди достоинств данных клеммников можно выделить возможность многоразового подключения. При необходимости замены одной из линий проводки можно без труда отсоединить старые проводники и подключить новые. Клеммники WAGO серии 773 предназначены для одноразового соединения одножильных проводников. Соединение проводников осуществляется врезными подпружиненными пластинами, которые с большой силой прижимают проводник с двух сторон, что обеспечивает хороший контакт. Для присоединения проводника достаточно вставить зачищенный проводник в клеммник до упора. Клеммники данной серии выпускаются двух типов: со специальной защитной пастой и без нее. Данная паста обеспечивает дополнительный контакт проводника с клеммником, а также препятствует окислению контактируемой поверхности. При необходимости распределения одной линии на несколько широко применяются так называемые кросс-модули. Он представляет собой одну или несколько латунных пластин с винтами, которые помещены в изолированный корпус.
Кросс-модули незаменимы при монтаже электропроводки квартиры. Например, если один автоматический выключатель питает четыре линии проводки, то можно использовать кросс-модуль для распределения, как фазного, так и нулевого провода для данных линий электропроводки.

Клеммники для соединения проводов: как выбрать

Виды клеммников для соединения электропроводки

Соединения проводов через клеммники пользуются все большей популярностью. Ведь это наиболее приемлемый вид соединения, доступный при не промышленных объемах работ.

Он обеспечивает достаточно надежное соединение проводов и соответствует правилам ПУЭ (Правила устройства электроустановок).

Виды клеммников

Сейчас на рынке представлено богатое разнообразие клеммников. Многие из них используют винтовое крепление, а многие — пружинное. Согласно п. 2.1.21 ПУЭ, и тот и другой вид соединения имеет право на существование в отличие от скруток, которые запрещены.

Можно долго рассуждать на тему надежности соединения проводов методом скрутки, но запрещен он не зря. Поэтому давайте рассмотрим оптимальные варианты замены данного метода.

Винтовые клеммы

Винтовой клеммник для соединения проводов является наиболее распространенным. Он представляет собой латунную или медную трубку с винтовыми зажимами, которую заключают в пластмассовый изолятор.

Такие клеммники имеют богатое разнообразие размеров и форм исполнения. Они достаточно надежны.

На фото представлен один из видов винтового клеммника

К недостаткам винтовых клеммников можно отнести:

  • При использовании мягких алюминиевых проводов высока вероятность передавить их. Ведь винт обычно имеет более плотную стальную структуру, что при чрезмерном усилии позволяет с легкостью передавливать более мягкие алюминиевые провода.
  • Выполняя соединение гибких медных проводов своими руками, вы можете так же передавить или отломать часть проводников. Это приведет к суммарному уменьшению сечения провода, а соответственно, к его меньшей пропускной способности.

Обратите внимание! Для исключения обламывания части проводников гибкого провода в месте предполагаемого соединения его складывают вдвое. При этом часть провода, сложенная вдвое, располагается непосредственно под винтом. Это позволяет даже при обламывании части проводников не уменьшить суммарного сечения провода.

К преимуществам винтовых клеммников относят:

  • Очень надежное и прочное соединение, которое практически независимо от внешних воздействий.
  • Возможность повторного использования таких клеммников.
  • Использование клеммников, изготовленных из латуни, позволяет беспрепятственно соединять провода из меди и алюминия.
  • Простота и быстрота монтажа.

Самозажимные клеммники

Самозажимные клеммники для соединения провода имеют пластиночные пружины, которые заключены в пластиковый корпус. Они могут быть одноразового или многоразового использования.

Такие приспособления обеспечивают быстрое и качественное соединение, которые так же имеют собственные преимущества и недостатки.

Самозажимной одноразовый клеммник

К недостаткам самозажимных клеммников относят:

  • Относительно невысокая нажимная способность таких клеммников не позволяет их использовать для соединения проводов большого диаметра и больших нагрузок. Обычно это провод сечением до 2,5 мм2 и максимальным током до 40А.
  • Инструкция большинства самозажимных клеммников одноразового типа не предполагает использования гибкого провода. Их жесткости просто не хватит, чтоб       вставить в клеммник.
  • У многих вызывает сомнение долговечность и надежность таких соединений. Ведь при температурных колебаниях пластинчатая пружина неизбежно ослабевает, а в условия частой перегрузки провода токами выше номинальных этот процесс может значительно ускориться.

Обратите внимание! Вопреки распространенному мнению о ненадежности таких соединений, я однажды стал свидетелем испытаний одного из таких приспособлений. При номинальном значении тока данного клеммника в 25А, он успешно выдержал ток в 80А. При этом перегорел провод, а на самом клеммнике не осталось никаких видимых повреждений.

Самозажимная клемма многоразового использования

Преимущества самозажимных клеммников:

  • Простота и быстрота монтажа.
  • Вопреки названию даже одноразовые самозажимные клеммники можно использовать повторно, просто в конструкции таких приспособлений не предусмотрена планка для отжимания пружины. Но это легко можно сделать тоненькой отверткой.
  • Возможность соединения проводов из меди и алюминия.

Клеммные шины

Если клеммные соединения проводов предполагают большое количество подключений различных проводников, то обычно используют клеммные шины. Они представляют собой медную шину с большим количеством винтовых соединений.

Благодаря этому в щитках освещения их часто используют для подключения нулевых и заземляющих проводников различных групп.

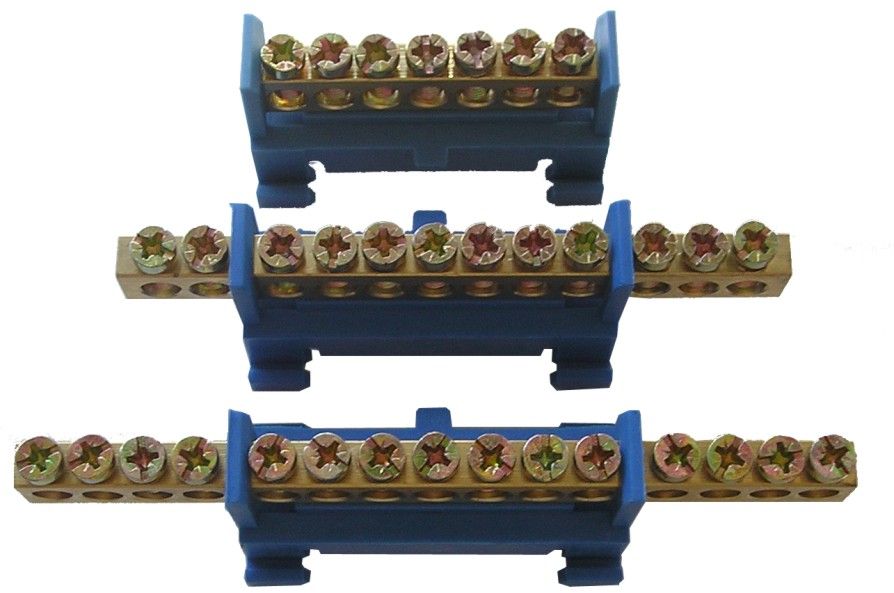

Клеммная шина

К недостаткам клеммных шин относят:

  • Относительно большие габариты шины, которые позволяют ее использовать только в распределительных щитках.
  • Отсутствие изоляции на поверхности шины. Это не позволяет использовать шину в распредкоробках и других местах с малым свободным пространством, где возможно прикосновение к другим проводникам.
  • Другие недостатки, присущие винтовым соединениям.

К достоинствам клеммных шин относятся:

  • Возможность упорядочивания проводов в распределительных щитах и создание более наглядных схем.
  • Надежный и долговечный контакт любых проводов.
  • Возможность повторного использования таких шин.
  • Относительно низкая цена, которая в случае использования других клеммников будет несколько выше.

Соединительные зажимы

Данный вид соединения проводов через клеммник имеет существенные отличия. Он использует метод скрутки, который впоследствии зажимается путем накручивания данного зажима.

При этом такой зажим не только закрепляет соединение, но и изолирует его.

Соединительные зажимы

К недостаткам соединительных зажимов относят:

  • Строгая необходимость использования зажимов в соответствии с сечением соединяемых проводов.
  • Низкая надежность и долговечность таких соединений. Из-за этого их в основном используют как временные.
  • Невозможность соединения проводов, изготовленных из разных материалов.
  • Невозможность использования гибких проводов.

К достоинствам соединительных зажимов относят:

  • Быстрота и простота монтажа, которые вы можете увидеть на многочисленных видео.
  • Возможность дополнительно не изолировать провод.
  • Возможность повторного использования.
  • Относительно небольшой размер соединительного зажима.

Вывод

Имея представление обо всех возможных видах клеммных соединений, вы можете правильно подобрать клеммники для соединения различных проводов.

При этом возможны различные комбинации для соединения проводов разного диаметра, материала и способов изготовления. Это позволит создать электрическую сеть, долговечность и надежность которой позволит вам забыть о всех возможных проблемах.

искусство контактов / Статьи и обзоры / Элек.ру

Казалось бы, что может быть проще, чем клеммное соединение? Тем не менее, от параметров клеммных колодок зависит надежность, долговечность и эффективность работы всевозможных систем. Причем для клеммников важны не только электрические параметры, но и простота установки, а также обслуживания. Разнообразие клеммных колодок на рынке огромно. Как в нем не заблудиться, и пойдет речь в статье.

Соединение двух проводов может быть осуществлено скруткой, обжимом, пайкой, сваркой и с помощью клемм. Скрутка проводов — наиболее старый способ. Применительно к силовым проводам он широко использовался в нашей стране до 90-х годов XX века. Современные Правила устройства электроустановок (ПУЭ) запрещают использование простой скрутки в электропроводке. На скрутку должен одеваться пластмассовый колпачок с пружиной, обеспечивающей надежную фиксацию и более плотный прижим проводов друг к другу. Для обеспечения лучшего контакта колпачок заполнялся специальным гелем, предотвращающим окисление проводов. Тем не менее, даже в таком модернизированном варианте скрутка проигрывает как по надежности, так и по сопротивлению контакта другим способам соединения проводов.

Для особо ответственных соединений применяется сварка проводов или их пайка. Но для сварки требуется громоздкое оборудование и особые условия, которые не всегда есть, особенно при ремонте ранее проложенной проводки. Для пайки силовых проводов требуется много припоя и относительно большие затраты рабочего времени, так что пайка в этом случае является слишком дорогим удовольствием. Обжим проводов позволяет получить надежное соединение с высокими электрическими характеристиками. Но этот процесс требует высокой культуры производства. Достаточно допустить небольшую погрешность, и провод не закрепится прочно в гильзе. Поэтому все большее распространение получает использование клеммных колодок.

Клеммами называются устройства для соединения проводов, как правило, зажимные. Клеммная колодка — это электроустановочное изделие, предназначенное для соединения проводов, состоящее из двух или больше металлических контактов с узлами крепления к ним проводов в диэлектрическом корпусе. Жаргонно клеммные колодки называют клеммниками. И, хотя оба названия тождественны друг другу, часто слово «клеммная колодка» относят к устройствам большого размера, а «клеммник» — малого.

Использование клеммных колодок в электротехнике насчитывает уже больше века. Но, если раньше клеммники использовались в ограниченных случаях, например, для параллельного соединения нескольких линий электропитания или для подключения светильника к электросети, то теперь клеммники в значительной степени заменили скрутку. Сейчас идет процесс частичного вытеснения клеммниками паяных соединений. По сравнению с пайкой клеммники нередко оказываются более дешевым и экологичным (не используются флюс и припой) способом соединения. При этом по надежности современные клеммники влотную приближаются к пайке.

Способы закрепления провода

По способу закрепления провода клеммники классифицируют следующим образом:

С винтовым зажимом — контакт провода с клеммником осуществляется под давлением, которое обеспечивает закрученный винт.

С пружинным зажимом (нажимные) — контакт обеспечивается без винтов, защелкиванием пружин. Современным вариантом таких клемм являются так называемые самозажимные, автоматически фиксирующие провода, введенные в них.

С ножевым зажимом — соединение осуществляется с помощью токопроводящего ножа, который разрезает изоляцию и упирается в проводящую жилу.

К преимуществам винтовых клеммников можно отнести возможность плотного электрического контакта большой площади между проводом и клеммником. Это достигается благодаря большой силе прижима. Кроме этого, из винтового клеммника при необходимости можно быстро вынуть зажатый провод.

Тем не менее, у этого типа клеммников есть значительные недостатки. Присоединение проводов требует определенной сноровки и некоторого промежутка времени, большего, чем у пружинных клеммников. Прижим может ослабнуть в результате вибрации. Наконец, винты, используемые в клеммнике, имеют нехорошее свойство иногда выпадать из устройства, будучи сильно выкрученными. Впрочем, эти проблемы решаемы. Например, в винтовых клеммниках производства российской компании «ПЛКСистемы» используются специальные меры по предотвращению ослаблению соединения в результате вибрации. Также в клеммниках, выпускаемых этой компанией, используются специальные винты, которые не выпадут из устройства, даже если их полностью вывинтить.

Пружинные клеммники позволяют быстро соединить провода, качество соединения при соблюдении инструкции практически не зависит от человеческого фактора, то есть от сноровки монтера. Как правило, пружинные клеммники устойчивы к действию вибраций. Недостатками пружинных клеммников по сравнению с винтовыми являются более высокая стоимость и меньший допустимый длительный ток.

Многоразовый самозажимной клеммник Wago

Большой популярностью сейчас пользуются самозажимные клеммники, лидером в этом сегменте рынка является немецкая компания Wago. В таких устройствах провод зажимается автоматически, как только он вводится в клеммник. Бывают самозажимные клеммники одноразовые и многоразовые. Одноразовые клеммники не имеют положения, в котором они высвобождают ранее зажатый провод. В принципе, провод из такого клеммника можно извлечь, если потянуть за него и начать вращать жилы относительно клеммника. Но при этом сила прижима в клеммнике уменьшится, так что провод, который будет вставлен на место извлеченного, будет зажат уже не так сильно, со всеми вытекающими последствиями. Многоразовые самозажимные клеммники обычно имеют специальную ручку, повернув которую, можно освободить автоматически зажатый провод, и делать это можно много раз без ущерба для клеммника. В некоторых многоразовых самозажимных клеммниках вместо указанной ручки есть отверстие в корпусе, куда нужно вставить электротехническую отвертку и нажать на нее, чтобы высвободить провод.

В литературе часто можно встретить термин «ножевые клеммы», обозначающий тип разъема, который часто используется в автомобильном оборудовании и ряде других применений. Его не следует путать с термином «клеммники с ножевым зажимом» — это совершенно разные устройства.

Клеммники с ножевым зажимом встречаются реже, чем клеммники других типов. В сильноточных системах они чаще всего используются для подключения к «нулевому» проводу, который нельзя разрезать по соображениям безопасности. В последнее время на рынке стали появляться клеммники с ножевым зажимом для других применений в сильноточной технике, они позволяют соединять провода еще быстрее, чем пружинные. Кроме этого, клеммники с ножевым зажимом обладают повышенной электробезопасностью, так как их конструкция исключает ситуацию, когда из клеммника выступает участок провода, с которого снята изоляция.

Клеммная колодка с ножевым зажимом Scotchlock производства компании 3M

Для слаботочной техники используются одноразовые клеммники с ножевым зажимом типа Scotchlok производства компании 3M, позволяющие быстро соединить несколько проводов, просто надавив на клеммник специальным инструментом, вместо которого пригодны плоскогубцы.

Виды соединения

Единой классификации клеммников по виду соединения не существует. В литературе можно встретить разные варианты такой классификации, некоторые из них отражают субъективный взгляд на важность тех или иных типов клеммников.


Проходной клеммник Legrand

По мнению автора, наиболее логичной представляется следующая классификация используемых в электротехнике клеммников по виду соединения:

Проходные — соединяют провода, подходящие с разных сторон клеммника.

Кросс-модули — параллельное соединение нескольких линий.

Концевые — соединяют провода, входящие с одной стороны клеммника.


Барьерный клеммник KLS

Барьерные — с одной стороны перемычки клеммы, с другой стороны — соединение на пайке (в том числе с печатной монтажной платой).

Разъемные — с одной стороны перемычки клеммное соединение, с другой — разъем.

Материалы

Контакты в клеммниках обычно изготавливают из меди или ее сплавов. Для повышения площади контакта материал, из которого изготовлены токопроводящие детали, должен быть более мягким. Поэтому поверхность медного контакта в качественных клеммах лудят, то есть покрывают слоем олова или его сплавами. Чистое олово практически не применяют из-за известного эффекта образования микроигл на его поверхности. Чаще всего используют сплав, состоящий из 60% олова и 40% свинца. Более дорогой вариант, который при этом более качественный и экологичный — покрытие контактов сплавом олова и ванадия.

В пружинных клеммниках провод прижимается к луженой токопроводящей пластине из меди. Для прижима используется пружина из упругого материала. Наилучший вариант — хромоникелевая сталь.

Для изготовления диэлектрических частей корпуса клеммной колодки обычно используется пластик или, реже, фарфор. Важнейшим требованием для материала, из которого изготовлен клеммник, является огнестойкость. При ухудшении контакта по тем или иным причинам, даже если нет искрения, возможен нагрев клеммника и даже его возгорание. Наилучший вариант — самозатухающий пластик, который не поддерживает горение. Есть даже специальный пластик получивший название «клеммный полиамид», который используется в винтовых клеммниках французской компании Legrand и некоторых других производителей.

Окисление и контактная коррозия металлов

Из-за окисления поверхности медных и алюминиевых проводов происходит увеличение сопротивления контакта. В тех случаях, когда требуется обеспечить очень низкое сопротивление, контакты клеммника покрывают специальной пастой, которая снимает оксидную пленку с проводов и предотвращает последующее окисление. Многие модели клеммников поставляются с уже нанесенной на контакты пастой.

Когда в клеммнике соприкасаются провод и контакты из разных материалов, в ряде случаев может возникнуть электрохимическая (контактная) коррозия, которая в длительной перспективе не только увеличит сопротивление соединения, но и приведет к снижению прочности крепления проводов в клеммнике. Наиболее сильно она проявляется при контакте меди и алюминия. При соприкосновении меди или алюминия с луженой поверхностью контактная коррозия практически не наблюдается.

Во избежание контактной коррозии следует неукоснительно соблюдать требования инструкции к клеммнику в части того, провода из какого металла допускается соединять. Если соединяемые провода соприкасаются внутри клеммника, они должны быть изготовлены из одного металла.

Допустимый длительный ток

Поскольку место соединения двух проводов обладает отличным от нуля сопротивлением, на нем выделяется тепло. Чем больше ток, тем сильнее нагрев. Для клеммников нормируется допустимый длительный ток, при превышении которого произойдет нагрев клеммной колодки выше определенной температуры. Следует иметь в виду, что допустимый длительный ток указан для случая, когда соблюдены все требования инструкции по использованию клеммника. Если клеммник используется для соединения проводов с сечением, выходящим за допустимые пределы или изготовленных из металла, не рекомендуемого производителем, то реальное значение допустимого длительного тока снижается. По соображениям безопасности лучше выбрать клеммник с допустимым длительным током, превышающим максимальное кратковременное значение тока в подключенной через него нагрузке. Также следует предусмотреть запас по току в случае увеличения нагрузки в будущем.

Алексей Васильев

Проверь свои клеммники / Хабр

Эта история началась много лет назад. В блаженной памяти 2012 году я прочитал на Хабре замечательный материал «Прекратите скручивать». Никогда не был фанатом скруток, а прикольные девайсы из поста только утвердили решимость использовать что-то более продвинутое. Поэтому, когда спустя пару лет у меня возникла задача разделить выходящий из электросчетчика провод на две линии (особенность дизайна проводки в квартире), я выбрал самый подходящий вариант — WAGO 222. И каждый месяц, снимая показания счетчика, радовался, глядючи на аккуратные коробочки. И, конечно же, этого поста не было бы, если бы дальше не случилось «однако». Начиная с какого-то времени в коридоре стал чувствоваться слабый запах паленой проводки. Точное место проблемы не находилось, а по времени феномен совпадал с этапом нагрева воды стиральной машинкой. Постепенно запах начал возникать на все более низкой температуре стирки и становился сильнее. А очередной осмотр проводки преподнес неприятный сюрприз: потеки пластика на обоих WAGO 222 и отчетливо обугливающаяся изоляция в них входящих проводов.



С другой стороны видно, что белый провод от счетчика выглядит наиболее печально.

И, несмотря на вроде бы прилично выглядящие корпуса клеммника, внутри они уже никуда не годятся — у оранжевых рычажков расплавился механизм раскрытия подпружиненного контакта, внутри все сплавилось, так что снимать клеммники приходится, ломая корпус пассатижами.

Как же так получилось? С одной стороны, соединение было не очень приятным — от электросчетчика отходил алюминиевый провод, а новая проводка была медной. Но и нельзя сказать, что оно эксплуатировалось в неадекватных условиях. На каждой линии стоят автоматы на 16 ампер, и теоретически максимальный ток мог составить 32 ампера, но в реальности в квартире не было потребителей, способных полностью нагрузить каждую линию. Впервые запах заметили при одновременной работе стиральной машины и пылесоса, каждый из которых имеет максимальную мощность 2,1 кВт. Однако 20А, указанные на корпусе клеммника, — это 4,4 киловатта, так что на домашнюю мелочевку даже оставался небольшой запас. В интернете можно найти рекламный ролик WAGO, показывающий работу в условиях в разы превосходящих штатную нагрузку.


Однако реальность в моем случае оказалась противоположной. Даже кратковременной нагрузки в районе максимально допустимой хватило, чтобы начался процесс постепенной деградации клеммника с соединением и все более сильного нагрева. В интернете можно найти похожие истории. Предвосхищая возможные возражения: стоимость, место покупки и обозначения на корпусе делают очень маловероятной гипотезу, что это были «поддельные» WAGO. Версию ошибки при установке я не могу опровергнуть из-за разрушения вещдоков при разборе соединения. Но против нее говорит практика успешной работы клеммников в течение нескольких лет.

Я не хочу ругать клеммник WAGO 222. Это стильно выглядящее и удобное устройство для разъемного соединения или разветвления проводов. Но у него, похоже, отсутствует запас прочности, и, несмотря на заявленные на корпусе 20А, опыт эксплуатации говорит о том, что лучше ставить такие клеммники с запасом по току, ампер на 10-16 максимум, и весьма желательно регулярно проверять их состояние. Вопреки оптимизму поста «Прекратите скручивать» клеммник не стоит без доработок использовать с алюминиевыми проводами — на корпусе указан единственный материал — медь, а для алюминия WAGO отдельно продает специальную пасту. Если пользуетесь такими клеммниками, советую проверить их состояние при первой возможности.

P.S. А если вам стало интересно, на что я заменил клеммники, то я выбрал еще более мощный девайс, который не упомянут в исходном посте 2012 года. Монтажный сжим (орех, яйцо) — это немаленькие пластинки, соединяемые винтами, для большей надежности фиксируемыми гроверными шайбами. Один провод ложится в них идеально, потому что в конструкции пластины под него есть специальный выступ.

Может, конечно, это и оверкил, но сжимы обеспечивают разъемное соединение, большую площадь контакта и красиво смотрятся.

К недостаткам можно отнести только два пункта — они занимают много места, и для алюминиевых проводов винты стоит где-то раз в год проверять и при необходимости подтягивать.

Клеммники Wago

Для сращивания одножильных и многожильных медных и алюминиевых проводов в бытовых условиях чаще всего применяется простая пайка или скрутка с последующей пайкой и изоляцией. Такое соединение может служить годами, но имеет массу недостатков: оно неразъёмное, требует времени, навыков работы с паяльником и наличия самого инструмента, дополнительной изоляции, к тому же место соединения выглядит не так аккуратно, как хотелось бы, особенно при сращивании многожильных проводов, а если возникает необходимость постоянного переподключения, то и вообще не подходит.

Современный рынок электротехники предлагает нам удобные обжимные соединители, винтовые зажимы, различные клеммы (чаще встречаются кольцевые и вилочковые) и клеммные блоки, называемые клеммниками. Одни виды стандартных клемм могут быть полностью изолированы, другие - частично, а третьи в качестве изоляции используют термоусадочные трубки. Есть и не изолированные клеммы, требующие применения дополнительных корпусов или насадок для безопасности соединения.

Клеммники представляют собой своего рода зажим, который присоединяет один, два или более проводов к общей точке подключения без физического соединения концов. Пожалуй, наиболее надёжными, безопасными и удобными в использовании являются клеммники Wago (Германия). Они работают с помощью изолированных пружинных зажимов, дающих возможность легко соединять и рассоединять провода сколько угодно раз, даже если те имеют разное сечение и разный материал в качестве проводника, или подключать дополнительные цепи, перестраивая схему. Корпус клеммных блоков не пропускает электричество, поэтому соединениям не нужна дополнительная изоляция, равно как и использования какого-либо инструмента (разве что для очищения концов проводов).


С 1951 года немецкий производитель Wago разрабатывал и выпускал многочисленные инновационные термостойкие и виброзащитные высоконадежные клеммные блоки и разъемы, которые оставили несерьёзные винтовые соединения в прошлом. Среди продукции Wago имеются изделия двух типов - одноразовые (серия 773) и многоразовые (самая известная - 222-я серия), однако в последнее время, поскольку спрос на первые невелик, в основном выпускаются многоразовые изделия. Провод просто вставляется в клеммник и фиксируется в нем, контактируя с луженой медной пластинкой. Пружинка состоит чаще всего из хромоникелевой стали, а корпус клеммной колодки делается из диэлектрика, обычно это фарфор или термостойкий пластик. Провода могут быть удалены путем одновременного скручивания и вытягивания.

Клеммные колодки Wago исключают возможность короткого замыкания, ликвидируют слипание проводов, делают соединение аккуратным и безопасным.

Область применения клеммных блоков достаточно широка: это всевозможные системы освещения и вентиляции, трансформаторы и устройства защиты от перенапряжения, преобразователи и блоки питания, разнообразное электронное оборудование и бытовая техника - в общем, практически везде, где используются электрические и коммутационные провода и кабели.

Новое поколение компактных клеммников Wago (серия 221) значительно улучшило предыдущую модель 222 серии, появившуюся около десяти лет назад: теперь изделия на 40% компактнее. Это позволяет экономить площадь и реализовывать соединения в стесненных условиях без каких-либо сложностей: провод просто зачищается, вставляется в паз и защёлкивается рычажком. Новый корпус 221-й серии изготовлен из прозрачного пластика, позволяющего визуальную проверку на правильность подключения: после окончания работы электрик может сразу увидеть, полностью ли вставлены провода и правильно ли они подключены.  Каждый вход рассчитан на провод сечением от 0,12 до 4 мм, а рабочие характеристики клемм Wago впечатляют: они выдерживают до 32 ампер, 450 V и 110°C (хотя непрерывная рабочая температура ниже - не более 85 градусов), и это делает изделия идеально подходящими для разных нагрузок.


Недавно освоенные новые фирменные технологии позволили предложить пользователям клеммные блоки высокого напряжения. Три новых варианта с винтовым фланцем расширяют область применения клеммных колодок Wago, обеспечивая простую и надежную установку на монтажной пластине. Высокоточные силовые штепсельные клеточные пружинные клеммники рассчитаны на номинальный ток 353 A и номинальное напряжение до 1000 В переменного/постоянного (AC/DC) и 1500 В постоянного тока. Эти характеристики делают их идеальным решением для соединения кабелей и проводов, использующихся в энергоемких отраслях промышленности, включая машиностроение и производство оборудования, а также энергетический комплекс.

Торговая сеть "Планета Электрика" обладает широким выбором клемм и клеммных колодок Wago, который Вы можете изучить в нашем каталоге.

Клеммник или скрутка. Что лучше для соединения

скрутка или клемма

Как лучше соединить провода?

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

что лучше выбрать клеммник или скрутку

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

скрутка

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

соединение проводов с помощью клемм wago

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

клеммы СИЗ

Обязательно прочитайте подробные статьи про соединение проводов:

Типы соединений проводов

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.

На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

  • универсальные, снабженные натяжной пружиной;
универсальный зажим
  • специализированные плоско-пружинные клеммы.
плоско-пружинный зажим

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединений

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

  1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
  2. Возможность довольно быстрого подключения без использования специализированного инструмента.
  3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
  4. Высочайшая надежность контактов.
  5. Возможность внесения изменений в проводку, не нарушая соединения.
  6. Наличие отдельного гнезда для каждого провода.
  7. Высокая виброустойчивость и ударопрочность.
  8. Автоматическое регулирование усилия зажима на провод.
  9. Отсутствие необходимости в уходе и специальном обслуживании.
  10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
  11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
  12. Прекрасное соотношение качества и цены.
зажим провода

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:

  • 1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.
wago серия 773
  • 2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.
wago серии 273
  • 3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.
wago серии 224

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

материал клемм wago

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

хромоникелевая сталь пластин вагонадежный зажим пружиной проводник

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

 Винтовые клеммные соединения

винтовые клемники

Соединительные изолирующие зажимы (СИЗ)

Скрутка проводников

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Клеммная колодка

клеммная колодка

Силовой провод для электроплиты

клемная колодка для электроплиты

Пайка и сварка проводников

скрутка, пайка, сварка проводников

Оцените качество статьи:

Клеммник

Клеммник — это неграфическая единица, используемая для группирования нескольких клемм. Клеммы клеммника могут перемещаться и поворачиваться как объект. Клеммы в клеммнике рассматриваются как составляющие клеммника, и называются в соответствии с клеммником.

Создать клеммник и добавить клемму

  1. Чтобы создать клеммник, выберите Дополнительно > Добавить новый клеммник или нажмите кнопку на главной панели инструментов.

    Будет создан клеммник, который отобразится в представлении структуры дерева

  2. Добавьте к клеммнику клеммы, выбрав во всплывающем меню клеммы Добавить к клеммнику или Обработать > Добавить к клеммнику.

    Если есть только один клеммник, клеммы к нему будут добавлены автоматически.

  3. В представлении структуры дерева нажмите клеммник , чтобы присвоить ему клеммы.

Если нужно убрать клеммы из клеммника, выберите во всплывающем меню клеммы Убрать из клеммника или Обработать > Убрать из клеммника.

Позиция клеммника и позиции клемм

Клеммник принимает позицию первой клеммы, которая ему присвоена. При добавлении дополнительных клемм позиция клеммника не меняется.

Во время перемещения и поворота клеммника имеющиеся клеммы тоже перемещаются и поворачиваются, при этом позиция клеммника является общей точкой поворота.

Чтобы согласовать относительную позицию точки поворота с клеммами, на панели свойств клеммника нажмите кнопку Переместить в центр. Это действие переместит позицию клеммника в общий центр всех имеющихся клемм.

В качестве альтернативы отдельные клеммы можно переместить и повернуть вокруг точки поворота клеммника вручную.

Положение устройства с клеммами

Клеммы, которые присвоены клеммнику, имеют дополнительное свойство Положение устройства с клеммами. Это свойство указывает на относительную позицию клеммы в клеммнике и должно быть однозначным, то есть ни одна другая клемма в одном и том же клеммнике не должна иметь эту позицию клеммника.

См. также

Клеммы

Обзор обмена данными проекта между EPLAN Harness proD и Electric P8

Электрические клеммные колодки в промышленной автоматизации

Введение

Ожидается, что к 2022 году объем стационарной автоматизации достигнет 120 миллиардов долларов США. В мире автоматизации производства постоянно предпринимаются попытки управлять несколькими процессами под контролем.

Таким образом, массовому производству способствует повышение качества продукции и сокращение времени. Наличие надлежащего электронного оборудования, расположенного в шкафу управления, имеет решающее значение.

Клеммные колодки - важная часть процесса.Они помогают реализовать распределение сигналов и безопасную энергию, и важно знать больше о том, как они работают и когда их использовать.

Продолжайте читать, чтобы узнать все, что вам нужно знать о клеммной колодке проводов.

Что такое клеммные колодки

Клеммная колодка - это модульная изолированная колодка, которая соединяет два или более проводов вместе. На заводах используются клеммные колодки для закрепления и / или заделки проводов.

В своей основной форме клеммные колодки состоят из нескольких отдельных клемм, которые расположены в длинной полосе.Клеммная колодка наиболее удобна для подключения проводки к земле.

Сегодня используются сотни миллионов клеммных колодок, и каждый день устанавливается все больше.

Преимущества клеммных колодок

Самым большим преимуществом клеммных колодок является стоимость. Они дешевле по сравнению с другими типами разъемов.

Клеммные колодки также могут сэкономить время, поскольку процесс подключения проводов не такой сложный, как некоторые другие. В большинстве хорошо оборудованных магазинов можно легко подключить провода с помощью клеммной колодки, просто сняв с них изоляцию.

Уменьшить пространство

Инвестируя в многоуровневые клеммные колодки, вы можете уменьшить пространство панели до 50%. Это потому, что многоуровневые блоки содержат несколько уровней схем с одним блоком.

Повышение безопасности

Клеммные колодки повышают безопасность за счет заземления, изоляции и защиты других компонентов в электрической цепи. Клеммные колодки доступны с безопасными для пальцев соединениями для предотвращения поражения электрическим током.

Клеммные колодки также могут служить контрольными точками, что повышает безопасность схемы.

Простая установка

Затем их можно установить с помощью отвертки. Они также обеспечивают быстрое подключение / отключение, что помогает как при техническом обслуживании, так и при устранении неисправностей.

Электрическая клеммная колодка используется для подключения электрических выключателей и розеток к сети.

Изготовлен из медного сплава

Большинство корпусов клемм состоит из медного сплава, который имеет такой же коэффициент расширения, что и провод, предназначенный для использования. Использование одного и того же коэффициента расширения помогает предотвратить расшатывание из-за разной степени расширения.

Он также снижает коррозию, вызванную электролитическим действием между двумя разными металлами.

Недостатки клеммных колодок

Самым большим недостатком клеммных колодок является то, что в случае вибрации или толчков провода могут отсоединяться от них. Даже хорошо закрепленные соединения уязвимы для ослабления.

Всегда проверяйте соединения перед внедрением. Убедитесь, что он может противостоять условиям, в которых его заставляют.

Клеммные колодки также иногда слишком велики для тех областей, где они нужны.Они часто являются лучшими вариантами там, где используется внутренняя и второстепенная проводка.

Типы конструкций клеммных колодок

Клеммные колодки можно классифицировать как по их конструкции, так и по типу устройства.

Типы устройств

Клеммные колодки можно сгруппировать по типу подключаемого устройства или по приложению.

1. Блоки отключения позволяют легко отключить цепь с помощью рубильника без необходимости отсоединять какие-либо провода. Блок переключателей - это еще одно их название.

2. Держатели предохранителей помогают соединять вместе множество устройств, в которых используется несколько предохранителей. В случае короткого замыкания затрагиваются только участки проводки, подключенные к держателю предохранителя.

3. Клеммы цепи заземления системы или компоненты заземления. Они могут быть вставлены в блок и обычно взаимозаменяемы со стандартными клеммными колодками.

4. Блоки ввода / вывода позволяют устройствам и контроллерам обмениваться данными друг с другом.

5.Блоки распределения питания заканчивают силовые кабели.

6. Блоки датчиков / исполнительных механизмов используются для работы с такими устройствами, как фотоэлектронные датчики и датчики приближения, которые имеют три или четыре провода.

7. Блоки термопар соединяют термопары. Они также обеспечивают надежные металлические соединения для измерения температуры.

Типы конструкций

1. Однопроходное соединение

Самый простой тип клеммной колодки - это продукты с одинарной подачей.Они используются для двухпроводного соединения

.

Клеммные блоки с одинарным питанием имеют один выходной и один входной контакт. Два отдельных провода подведены к каждой стороне клеммной колодки. Затем они связаны в его корпусе.

2. Двухуровневый

Двухуровневые клеммные колодки используют два уровня контактов. Это помогает упростить электромонтаж и сэкономить место.

Часто в многоуровневых продуктах используется перемычка для соединения одного уровня контакта с другим. Это увеличивает гибкость схемы.

3. Три уровня

Клеммные колодки третьего уровня аналогичны двухуровневым изделиям, но с дополнительным уровнем контактов. И, как двухуровневые клеммные блоки, они могут быть перемычками.

4. Клеммные колодки высокой плотности

Клеммные колодки высокой плотности разработаны с учетом требований производителей оборудования. Они просты в установке, а большие маркировочные полосы могут быть помечены вручную или напечатаны на заказ, чтобы обеспечить быструю и точную идентификацию клемм.

Характеристики клеммной колодки

Некоторые клеммные колодки имеют одну или несколько специальных функций.

Съемные клеммные колодки

Со съемными клеммными колодками соединения проводов позволяют разорвать цепь без следующего: определенным образом можно отключить питание сразу всей группы клемм, просто вынув одну вилку.

Стекируемые клеммные колодки

Для экономии места штабелируемые клеммные колодки можно устанавливать рядом друг с другом. Обычно это устройства, монтируемые на DIN-рейку.

Световой индикатор

Некоторые клеммные колодки оснащены световым индикатором. Этот светодиод (LED) проверяет, течет ли ток через устройство.

Диод

Клеммные колодки с диодами между цепями позволяют проводить испытания ламп. Они также обеспечивают защиту от обратной полярности.

Ориентация и характеристики

Клеммные колодки обычно бывают трех разных углов входа проводов:

  • 45 °
  • 90 ° (по горизонтали)
  • 180 ° (по вертикали)

Известно, как провод подсоединяется к блоку. как контакт, положение, путь или полюс. При покупке клеммных колодок важно знать количество контактов, чтобы оно соответствовало количеству проводов, необходимых для применения.

Шаг контакта напрямую зависит от количества контактов и выражается в миллиметрах.Это расстояние между каждым контактом, измеренное от центра каждого отверстия или отверстия.

Инструкции по установке ввинчиваемой клеммной колодки

После того, как вы узнаете точный тип клеммной колодки и приобрели ее, пора ее установить. Перед установкой выключите все электрическое оборудование из соображений безопасности.

Если у вас ввинчиваемая клеммная колодка, снимите небольшое количество изоляции с конца проводки клеммной колодки. Обычно один дюйм подходит, но может зависеть от используемого компонента.

Отвинтите стопорный винт клеммной колодки. Затем вставляем проволоку в отверстие.

Осторожно затяните винт

Осторожно затяните винт на месте. Важно полностью затянуть провод, иначе он нагреется и изоляция расплавится. Это могло вызвать пожар.

Безопасное разъемное соединение

После того, как вы разместили клеммную колодку, проложите к ней электрические провода. Затем подключите штекерный терминал к гнезду порта.

Затем сильно нажмите, чтобы обеспечить надежное соединение, которое не ослабнет из-за движения.

Оборудование для проверки безопасности

После выполнения всех подключений к клеммным колодкам пора проверить оборудование, чтобы убедиться, что оно работает правильно. Чрезвычайно важно все протестировать, чтобы убедиться, что все работают в безопасной среде.

Не забудьте проверить клеммную колодку, а также соединения, чтобы убедиться в отсутствии чрезмерного нагрева.

Проверьте провода, чтобы убедиться, что они надежно закреплены.

Монтажные клеммные колодки

Большинство клеммных колодок привинчиваются к панели, закрепляются на металлической рейке или устанавливаются на печатной плате.

Рейка

Клеммные колодки, которые устанавливаются, обычно устанавливаются на DIN-рейку той или иной формы (Deutsches Institut fur Normung). DIN - это немецкий орган по стандартизации, который изначально опубликовал спецификации рельсов.

Клеммные колодки изготавливаются для установки на DIN-рейку одного из нескольких размеров, например:

1.Миниатюрные направляющие для цилиндров

Миниатюрные направляющие для цилиндров имеют ширину 15 мм. Они рассчитаны на 300 В.

2. Направляющие G32

Как следует из названия, эти направляющие имеют форму буквы «G» и имеют ширину 32 мм. Они могут работать с клеммными колодками до 60 В.

3. Направляющие для цилиндра

Направляющие для цилиндра выглядят точно так же, как их миниатюрная версия, за исключением того, что они имеют ширину 35 мм. Они рассчитаны на 600 В.

4. Крепление на печатную плату

Существуют также клеммные колодки, которые изготавливаются для монтажа на печатных платах.Некоторые продукты можно подключить к штыревой планке, которая крепится к плате.

Другие имеют встроенные штыри для монтажа на печатной плате. Они также известны как электронные блоки.

Варианты методов для обеспечения проводного соединения

Есть несколько различных методов на выбор для достижения проводного подключения с использованием клеммных колодок.

Соединения смещения изоляции (IDC)

Соединения смещения изоляции позволяют выполнять соединения путем проталкивания провода между двумя острыми металлическими частями.Это обеспечивает соединение без оголенного провода.

Винтовые зажимы

Винтовые зажимы обеспечивают электрическое соединение с помощью винта для затягивания провода. Они являются отраслевым стандартом в методах оконечной нагрузки.

Винтовые зажимы подходят для проводов широкого диапазона размеров. Они также обеспечивают надежное соединение.

Пружинные зажимы

Пружинные зажимы удерживают зажим провода за счет усилия пружины. Это новая альтернатива винтовым зажимам.

Пружинные зажимы наиболее полезны в приложениях, где ограниченное рабочее пространство и небольшие диаметры проволоки, которые необходимо учитывать.

Соединения с выступами

Соединения с выступами также известны как плоские или плоские клеммы. Они были разработаны таким образом, чтобы их можно было быстро вставлять и снимать без пайки.

Применения для клеммных колодок в промышленных установках

Клеммные колодки обычно используются в промышленном оборудовании, таком как проводные опорные коробки и блоки управления.Клеммные колодки часто встречаются в следующих типах оборудования, используемого в промышленных условиях:

  • Воздуходувки
  • Панели управления
  • Электрические подстанции
  • Энергоэффективное освещение (светодиодное)
  • Светодиодное городское наружное и уличное освещение
  • Все электрическое оборудование
  • Управление охлаждением
  • Драйверы переменной скорости / частоты
  • Электрораспределение везде!

Какой тип клеммной колодки вам нужен, зависит от нескольких факторов.

Поскольку доступно несколько типов клеммных колодок, перед установкой важно знать, какой из них правильный.

Текущее требование

Текущее требование - это самая важная вещь, которую следует учитывать при выборе типа клеммной колодки. Это связано с тем, что, если через клеммную колодку будет протекать слишком большой ток, это может привести к перегреву и разрушению клеммной колодки.

Убедитесь, что клеммная колодка может выдерживать ожидаемое использование тока, а затем добавьте еще 50% на всякий случай.

Требования к напряжению

Также важно учитывать величину напряжения. В противном случае напряжение может вызвать проблемы с пробоем диэлектрика.

Напряжение может быть слишком высоким для клеммной колодки и вызвать утечку тока между клеммными колодками, расположенными в непосредственной близости. Имейте в виду, что требования к высокому напряжению редко встречаются в конструкции.

В большинстве случаев параметры напряжения игнорируются для напряжений ниже 100 В. Несмотря на это, все же рекомендуется проверять напряжение перед выбором клеммной колодки.

Используемый провод

Провода не изготавливаются одинаково. У каждого типа проводов есть свои достоинства и недостатки.

Убедитесь, что при выборе клеммной колодки для кабеля известен размер кабеля. Он должен физически входить в клеммную колодку.

Узнайте, одножильный он или многожильный, потому что многожильные провода лучше подходят для винтовых клемм. Между тем, одножильные провода лучше подходят для вставных разъемов.

Экологическая и механическая прочность

При выборе клеммной колодки учитывайте окружающую среду.Некоторые клеммные колодки сделаны механически прочными. Они могут выдерживать большие токи.

Однако, если соединение используется в морской среде, соленый воздух может вызвать коррозию металлических контактов.

Среда, в которой используется клеммная колодка, может создавать большие колебания температуры и / или содержать механические колебания. В этом случае винтовые заделки могут стать ненадежными.

Доверьтесь нам, чтобы предоставить вам лучшие продукты

Мы гордимся тем, что обеспечиваем комплексное обслуживание клиентов и высококачественные продукты, независимо от того, покупаете ли вы клеммные блоки, вышки или что-нибудь еще, что вам нужно для эффективной работы вашего предприятия .

Мы хотим помочь вам найти именно то, что вы ищете. Щелкните здесь, чтобы запросить каталог.

Заявление об ограничении ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

Интернет-магазин клеммных колодок и защитных полос

Дополнительная информация о защитных полосах клеммных колодок ...

Что такое защитная полоса клеммных колодок?

Барьерная планка или U.Клеммная колодка типа S. представляет собой электрический разъем винтового типа, в котором провода крепятся к металлической части винтом. Это разъем, который позволяет более одной цепи подключаться к другой цепи. Часто он содержит две длинные алюминиевые или медные полоски, предназначенные для соединения различных компонентов. Эти полоски образуют шину для распределения энергии, которая отправляется на подключенные компоненты. Барьерная полоса состоит из нескольких винтовых клемм.

Типы клеммных колодок и перегородок

Компания Future Electronics предлагает несколько различных типов клеммных колодок и перегородок.У нас есть многие из наиболее распространенных типов, разделенных по производителю, категории и типу упаковки. Наши параметрические фильтры позволят вам уточнить результаты поиска в соответствии с необходимыми спецификациями.

Клеммные колодки и перегородки от Future Electronics

Компания Future Electronics предлагает широкий ассортимент клеммных колодок и перегородок от нескольких производителей, которые можно использовать для различных приложений. Пройдя выбор, вы найдете подходящие клеммные колодки и барьерные полосы, такие как клеммные колодки для DIN-рейки, соединители клеммных блоков, клеммные колодки быстрого подключения, клеммные колодки для распределения питания или для любого применения, требующего барьерной полосы или разъема клеммной колодки.Вы можете легко уточнить результаты поиска продуктов для клеммных колодок и барьерных полос, щелкнув предпочитаемую марку клеммных колодок и барьерных полос в списке производителей ниже.

Области применения клеммных колодок и барьерных полос:

Существует множество областей применения, в которых используются клеммные колодки и барьерные полосы. Винтовые клеммы часто используются для подключения заземления шасси, как на сетевом фильтре. Некоторые системы громкой связи используют их для динамиков и других входов и выходов.Винтовые клеммы очень широко используются в электропроводке, для подключения переключателей и для подключения крупных бытовых приборов к розеткам в домашних условиях.

Выбор правильной клеммной колодки и перегородки:

С помощью параметрического поиска FutureElectronics.com при поиске подходящих клеммных колодок и перегородок вы можете фильтровать результаты по производителю, категории или типу упаковки.

Вы сможете найти подходящую клеммную колодку и барьерную планку, которые можно использовать для всех типов цепей, таких как клеммные колодки распределения питания, разъемы клеммных колодок, клеммные колодки для DIN-рейки, клеммные колодки для быстрого подключения или для любых приложений, которые требуют разъем клеммной колодки или барьерную планку.

Клеммные колодки и перегородки в готовой к производству упаковке или в количестве для НИОКР

Если количество клеммных колодок и перегородок, которые вам требуются, меньше целой катушки, мы предлагаем нашим клиентам несколько наших клеммных колодок и защитных полос в лоток, тюбик или отдельные количества, которые помогут вам избежать ненужных излишков.

Future Electronics также предлагает своим клиентам уникальную программу складских запасов, предназначенную для устранения потенциальных проблем, которые могут возникнуть из-за непредсказуемых поставок продуктов, которые могут содержать необработанные металлы, и продуктов с нестабильным или длительным сроком поставки.Поговорите с ближайшим к вам отделением Future Electronics и узнайте больше о том, как избежать возможного дефицита.

Что такое клеммные колодки? | Shining E&E News and Events

Когда у вас есть набор электрических проводов для подключения, клеммная колодка обеспечивает безопасный и удобный способ их упорядочения. Они прочные, простые в использовании и предназначены для надежного подключения проводов различного калибра.

Функция

Клеммная колодка - это набор из двух или более аналогичных точек винтового соединения.В этих точках можно подключать провода. Клеммная колодка объединяет множество одинаковых блоков в одном устройстве. В полосе блоки изолированы друг от друга.

Материалы

Основные функции клеммной колодки - это подключение и изоляция. Корпус основного блока изготовлен из прочного материала, такого как пластик или керамика, который электрически изолирует соседние блоки. Токопроводящие части изготовлены из меди и коррозионно-стойких металлов, совместимых с медью.

Используйте

Клеммную колодку сначала необходимо установить в безопасном, устойчивом месте вдали от влаги.Чтобы использовать его, снимите примерно ½ дюйма изоляции с двух проводов, которые вы хотите соединить. Затем вы вставляете оголенные провода в металлические разъемы блока и прикручиваете их, пока они не будут надежно закреплены.

Специальные функции

Хотя большинство клеммных колодок просто создают электрическое соединение, некоторые из них имеют встроенные держатели предохранителей, индикаторные лампы или другие функции, которые добавляют функциональность для более сложных приложений.

Разнообразие

Вы можете найти десятки типов клеммных колодок, некоторые общие, некоторые специализированные.Конструкторы разработали клеммные колодки для бытового, промышленного, электронного и многих других применений.

Маркировка

Вы можете использовать клеммную колодку для организации проводов, выполняющих различные функции. Многие клеммные колодки имеют схему маркировки, которая позволяет определить, как организованы провода.

Ориентация

Клеммные колодки обычно доступны с одним из трех различных углов ввода провода: 45 °, 90 ° или 180 °. Типы 90 ° и 180 ° также называются горизонтальными и вертикальными соответственно.

Характеристики контактов и проводов

При обсуждении клеммных колодок термин «контакт», также известный как положение, путь или полюс, относится к проводу, прикрепленному к колодке. Количество контактов является важной характеристикой при рассмотрении продукта, поскольку покупатель должен сопоставить это количество с количеством проводов, необходимых для проекта или приложения. Шаг контакта - это расстояние между каждым контактом, измеряемое от центра каждого отверстия или отверстия.Шаг контакта напрямую зависит от количества контактов и обычно выражается в миллиметрах (мм).

Клеммные колодки обычно изготавливаются с учетом различных размеров проводов или проводов. Размер провода в Северной Америке выражается в американском сечении проводов (AWG), которое является стандартом для размеров проводников из цветных металлов. Более высокие числа AWG представляют собой проводники меньшего диаметра, и наоборот. Например, типичный бытовой провод AWG 12 имеет больший диаметр, чем телефонный провод AWG 22.

соединителей терминального блока, соединительные блоки винта терминальные

01-350 серии (1)

01-381 серии (1)

01-500 серии (1)

01-508 серии (2)

Серия 1XX (156)

02-381 серии (1)

02-500 серии (2)

Серия Бьюкенена 2,54 мм (4)

Серия 3RH (1)

Серия 3RV2 (1)

Серия 3XX (2)

Серия 3ZY (19)

Серия 4XX (3)

5.Серия Бьюкенена 0 мм (3)

Серия 5TE (2)

5,08 мм серия Бьюкенен (24)

06-350 серии (1)

06-381 серии (2)

06-508 серии (1)

Серия 6ГК (8)

Серия 6J (15)

Серия 6М (1)

07-762 серии (2)

Серия 8WA (3)

Серия 8WH (1)

09-381 серии (2)

09-500 серии (2)

09-508 серии (4)

21-500 серии (1)

26-350 серии (3)

35-500 серии (3)

35-508 серии (1)

51 серия (2)

71 серия (5)

89 серии (10)

100-я серия (1)

110 серии (13)

115 серии (13)

Серия 120-А (14)

Серия 120-D (12)

Серия 120-M (16)

Серия 121-А (11)

Серия 121-C (11)

130-А серии (4)

130-П серии (2)

132 серии (3)

133 серии (4)

135 серии (1)

Серия 140-А (16)

Серия 140-C (4)

Серия 140-E (1)

Серия 141-А (5)

Серия 141-C (2)

145-А серии (4)

146-А серия (4)

Серия 146-C (1)

Серия 150-A (4)

Серия 150-C (2)

Серия 158-А (14)

Серия 159-А (7)

160 серии (1)

Серия 180-A (1)

Серия 181-А (12)

200 серии (60)

210-А серии (8)

280 серии (1)

302 серии (5)

Серия 316 (1)

322 серии (4)

323 серии (3)

326 серии (1)

327 серии (1)

340 серии (1)

400-я серия (1)

560 серии (1)

601 серия GP (585)

602 серии GP (460)

Серия 603 GP (134)

Серия 604 GP (28)

670A серии RZ (71)

Серия 671 RZ (109)

Серия 672 RZ (14)

699 серии GP (209)

Серия 812 GP (173)

900 серии (4)

930 серии (23)

931 серии (6)

940 серии (4)

950 серии (21)

Серия 950-FL (13)

951 серия (3)

960 серии (2)

961 серии (2)

964 серии (2)

970 серии (10)

971 серии (25)

974 серии (4)

975 серии (2)

976 серии (1)

977 серии (4)

982 серии (15)

985 серии GP (11)

0987 RZ Seires серии (1)

0987 Серия RZ (1)

990 серии (5)

1100 серии (5)

1200 серии (2)

1500 серии (5)

Серия 4010-B (3)

Серия 9080 (11)

14004 серии (1)

38600 серии (1)

38721 серии (1)

38724 серии (1)

38729 серии (1)

38752 серии (2)

39100 серии (11)

39530 серии (5)

39531 серии (1)

39532 серии (1)

39700 серии (27)

39940 серии (1)

201606 серии (5)

203863 серии (1)

204226 серии (1)

204301 серии (1)

207127 серии (1)

282805 серии (2)

282807 серии (3)

282825 серии (2)

282834 серии (2)

282836 серии (7)

282837 серии (3)

282841 серии (3)

282844 серии (1)

282847 серии (2)

282857 серии (1)

284506 серии (3)

284507 серии (2)

502579 серии (1)

796634 серии (2)

796635 серии (1)

796636 серии (2)

796638 серии (1)

796640 серии (3)

796644 серии (2)

796690 серии (1)

796739 серии (2)

796740 серии (1)

796859 серии (1)

796949 серии (3)

1776260 серии (5)

1986300 серии (9)

1986370 серии (11)

1986371 Серия (10)

1986374 серии (7)

1986375 серии (9)

1986484 серии (9)

1986692 серии (1)

1986693 серии (1)

1986716 серии (3)

1986717 серии (3)

1986718 серии (3)

1986720 серии (1)

1986722 серии (1)

1986723 серии (1)

1986724 серии (1)

1986725 серии (1)

1986726 серии (1)

12040100 серии (98)

12040200 серии (19)

12040300 серии (18)

12060100 серии (7)

12060200 серии (7)

13010104 серии (269)

13010600 серии (18)

Серия AB1 (1)

Серия AK100 (1)

Серия AK105 (5)

Серия AK110 (1)

Серия AK130 (5)

Серия AK132 (8)

Серия AK300 (7)

Серия AK350 (1)

Серия AK500 (4)

Серия AK550 (9)

Серия AK555 (9)

Серия AK700 (8)

Серия AK750 (6)

Серия AK950 (3)

Серия AK3001FD (2)

Серия AKZ120 (11)

Серия AKZ125 (6)

Серия AKZ130 (3)

Серия AKZ132 (4)

Серия AKZ250 (9)

Серия AKZ350 (3)

Серия AKZ500 (5)

Серия AKZ700 (7)

Серия AKZ710 (1)

Серия AKZ750 (1)

Серия AKZ950 (13)

Серия AKZ1550 (14)

Серия AK-Z 250 (1)

Серия AS4 (4)

ATL2.5 серии (2)

Серия B500 (1)

Серия BA (4)

Серия BCH (126)

Серия BCP (161)

Серия BCVP (1)

Серия BES (1)

Серия BMKL (1)

Серия BN (13)

Серия BS (1)

Серия BU02 (8)

Серия BU04 (6)

Серия BU06 (1)

Серия Бьюкенен (2)

Клеммные колодки и планки Бьюкенена (11)

Сборные шины серии (4)

Серия CA7 (1)

Серия CAFL (5)

CB6 серии (1)

CB3000 серии (1)

Серия CDL (12)

Серия CGT (6)

Серия CKT (1)

Серия CM (1)

Серия CMB4 (12)

Серия CMC (3)

Серия C-ME (2)

Серия CMT (4)

COMBICON BC серии (1)

COMBICON серии CC (11)

COMBICON серии CCA (1)

COMBICON серии CCV (12)

Серия Combicon Compact (209)

Серия Combicon Control (3666)

COMBICON DFK-IPC серии (2)

COMBICON DFK-MC серии (5)

COMBICON DFK-MSTB серии (2)

COMBICON DFK-MSTBA серии (1)

COMBICON DFK-MSTBVA серии (2)

COMBICON DFK-PC серии (12)

COMBICON DFMC серии (4)

COMBICON EMKDS серии (2)

COMBICON FFKDS серии (3)

COMBICON FFKDSA серии (4)

COMBICON FKC серии (38)

COMBICON FKCN серии (2)

COMBICON FKCS серии (5)

COMBICON FKCT серии (3)

COMBICON FKCVR серии (3)

COMBICON FKIC серии (4)

COMBICON FK-MCP серии (30)

COMBICON FK-MPT серии (11)

COMBICON серии FMC (24)

COMBICON серии FMCD (3)

COMBICON FRONT серии (2)

COMBICON FRONT-GMSTB серии (1)

COMBICON FRONT-MC серии (7)

COMBICON FRONT-MSTB серии (14)

COMBICON серии GFKC (2)

COMBICON GIC серии (3)

COMBICON GMKDS серии (4)

COMBICON серии GMSTB (27)

COMBICON GMSTBV серии (1)

COMBICON GMVSTBR серии (12)

COMBICON GMVSTBW серии (11)

COMBICON серии GSMKDS (2)

COMBICON GSMKDSP серии (1)

COMBICON серии HCC (2)

COMBICON серии IC (31)

COMBICON серии ICV (8)

COMBICON серии IDC (11)

COMBICON серии IMC (17)

COMBICON IMCV серии (2)

COMBICON серии IPC (5)

COMBICON серии IPCV (1)

COMBICON серии KDS (3)

COMBICON серии MC (1)

Серия Combicon MC (1)

COMBICON серии MC (59)

COMBICON серии MCD (2)

COMBICON серии MCV (5)

COMBICON серии MCVK (6)

COMBICON серии MCVR (35)

COMBICON серии MCVU (8)

COMBICON серии MCVW (35)

COMBICON серии MDSTBA (1)

COMBICON серии MDSTBV (2)

COMBICON серии MDSTBVA (1)

COMBICON MFKDSP серии (1)

COMBICON MK3DS серии (5)

COMBICON MK4DS серии (1)

COMBICON серии MKDS (73)

COMBICON серии MKDSD (2)

COMBICON серии MKDSF (1)

COMBICON серии MKDSFW (1)

COMBICON серии MKDSL (1)

COMBICON серии MKDSN (41)

COMBICON серии MKDSO (2)

COMBICON серии MKDSP (14)

COMBICON серии MKDSV (2)

COMBICON серии MKKDS (22)

КОМБИКОН серии МККДШ (2)

COMBICON серии MKKDSN (2)

COMBICON серии MPT (11)

COMBICON MSTB серии (627)

COMBICON серии MSTBA (1)

COMBICON MSTBH серии (1)

COMBICON MSTBHK серии (2)

COMBICON MSTBO серии (3)

COMBICON MSTBP серии (3)

COMBICON MSTBT серии (10)

COMBICON MSTBU серии (3)

COMBICON MSTBV серии (5)

COMBICON MSTBVA серии (2)

КОМБИКОН серии МСТБВК (4)

COMBICON серии MVSTBR (34)

КОМБИКОН Серия МВСТБУ (18)

COMBICON серии MVSTBW (32)

COMBICON серии ПК (40)

COMBICON серии PCVK (3)

COMBICON PLA серии (4)

COMBICON серии PLH (18)

Серия Combicon Power (1012)

COMBICON серии PST (29)

COMBICON серии PT (131)

COMBICON серии PTA (22)

COMBICON серии PTDA (44)

COMBICON серии ПТФ (1)

COMBICON серии PTQ (1)

COMBICON PTS серии (26)

COMBICON PTSA серии (57)

COMBICON PTSM серии (70)

COMBICON серии QC (9)

КОМБИКОН серии (15)

КОМБИКОН серии СКБД (1)

COMBICON SMKDS серии (9)

COMBICON серии SMKDSN (15)

КОМБИКОН СМКДСП серии (4)

COMBICON SMSTB серии (25)

COMBICON серии SPC (9)

COMBICON серии SPT (51)

COMBICON серии ЗИП (12)

COMBICON STB серии (2)

COMBICON серии TFKC (7)

COMBICON TMSTB серии (1)

COMBICON TMSTBP серии (1)

COMBICON серии TSPC (2)

КОМБИКОН ТВМСТБ серии (18)

COMBICON серии UMSTBHK (1)

КОМБИКОН серии УМСТБВК (9)

COMBICON ZEC серии (2)

COMBICON ZFK3DS серии (1)

COMBICON ZFK3DSA серии (1)

COMBICON ZFKDS серии (4)

COMBICON ZFKDSA серии (3)

COMBICON ZFKKDS серии (3)

COMBICON ZFKKDSA серии (2)

КОМБИКОН, серия DFMC (3)

Conecta, Серия 12 (120-M-121/221) (6)

Серия клеммных колодок подключения (18)

Серия CP (177)

Серия CP-E (2)

CrimpFox серии (1)

Серия Cross Power (1)

Серия CSC (2)

Серия CTL (10)

Серия CTS (2)

Серия текущих измерений (1)

Серия Cutfox (1)

Серия CX (124)

Серия CY (41)

Серия D (5)

СТАРТЕР ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА (1)

Серия DCN (1)

Серия DCP (1)

Серия DCS (10)

Серия DDDL (1)

Серия DDFL (4)

РЕЛЕ DEK / ST / EMG (29)

Серия ДЭК-ОЕ (3)

Серия ДЭК-ОВ (2)

Серия DFK (1)

Серия DFK-MSTB (6)

Серия DIAZED (1)

Серия ДИК / ДИКД (10)

Серия DIN-46284-ST (3)

Серия на DIN-рейку (1)

Серия DLKB (1)

Серия D-MZB (1)

Серия ДОК (4)

Серия DR (1)

Серия DT (6)

Серия Д-УРТК (1)

Серия E100 (9)

Серия E200 (2)

Серия E300 (2)

Серия E400 (9)

Серия E500 (2)

Серия E600 (2)

Серия E700 (9)

Серия E800 (10)

Серия E900 (10)

Серия E1000 (10)

Серия E1100 (7)

Серия E1200 (8)

Серия E1300 (8)

Серия E1400 (8)

Серия E1500 (11)

Серия E1600 (11)

Серия E1700 (2)

Серия E1800 (2)

Серия E2000 (1)

Серия E2100 (1)

Серия E2200 (1)

Серия E2300 (1)

Серия EFG (1)

Электромеханические реле серии (1)

Серия электронных менеджеров двигателя (1)

Серия ELFH (62)

Серия ELFP (2)

Серия ELM (1)

Серия ELXP (2)

Серия EMG10-OV (3)

Серия EMG (2)

Серия EMG (12)

Серия EML (4)

Серия ЕМТ (3)

Серия EN3 (1)

Концевой кронштейн серии (1)

Серия ЭСАБ (1)

Серия Бьюкенен в европейском стиле (1)

Европа-TSB, серия Бьюкенен (5)

Европейская серия клеммных колодок (3)

Серия EuroStyle (22)

Серия EZA (2)

Серия F03 (1)

Серия FB (1)

Серия FBSR (1)

Серия Ferrule (1)

ПОЛЕВОЙ АНАЛОГ серии (2)

Серия с возможностью подключения в полевых условиях (1)

Фиксированные клеммные колодки (1)

Серия FK-MCP (1)

Серия FPH (2)

Свободная высота, серия IEEE 1386 PMC (1)

Серия FRONT-SFL (1)

ФУНКЦИОНАЛЬНЫЙ МОДУЛЬ Серия (3)

Серия FXP FlexiPlug (20)

Серия G (10)

Серия GE (4)

Серия GFT (6)

Серия GTF (1)

Серия H (1)

Серия Хан B (1)

Серия Хан Е (7)

Серия Han Hv E (1)

Портативная серия (34)

серия har-flexicon (278)

Серия реле для работы в опасных зонах (1)

Серия HDFK (2)

Серия HDFKV (2)

Серия HV / UHV (14)

Гибридная серия стартеров двигателя (10)

Серия ICS (4)

Рядные серии (13)

Серия систем инсталляции (57)

ИНТЕРФЕЙС Серия (1)

ИНТЕРФЕЙС Серия URELG (4)

Изолятор сигнала IS (1)

ISSBI 10-10 серии (1)

Серия KRESL (6)

KRESS серии (8)

Серия KRESW (7)

Серия KRM (5)

Серия КРМЗ (1)

Серия KSC (4)

Кулька 599/799 серии GP (447)

Кулька серии 600 GP (307)

Кулька 600А / 800А серии GP (521)

Кулька 605 серии GP (31)

Кулька Military Class серии A-A-59125 / MIL-T-55164 (130)

Наследие серии RL (1)

Серия Linergy (1)

Серия LS (13)

Серия MACX ANALOG EX (1)

Серия MACX ANALOG (4)

Серия MB (1)

Серия MBE (10)

Серия MBES (10)

Серия МБК (19)

Серия MCR (2)

Серия MCR-ME (1)

Серия MDSTB (1)

Серия ME (8)

Серия ME (5)

Серия ME / MAX (1)

Серия ME / MAX (83)

Серия ME-IO (4)

Серия ME-IO (5)

Серия MH (1)

Серия MHE (11)

Серия MI (29)

Серия MicroBlade (1)

Серия MICRO-COMBICON FK-MC (13)

Серия MICRO-COMBICON FMC (1)

Серия MINI ANALOG PRO (2)

МИНИ АНАЛОГ серии (2)

MINI-COMBICON серии MC (16)

Серия MIT (1)

Серия MKDS (2)

Серия MSB (14)

Серия MSBV (1)

Серия MSDB (2)

МСЛКГ 6 серии (2)

Серия MSTB (1)

Серия MSTBA (1)

Серия МСТБВК (1)

Серия MT (9)

Серия МТК (14)

Серия MTKD (10)

Серия MTL (1)

Серия МТТБ (2)

Серия MU (1)

Серия MV (18)

Серия МВД (10)

Серия MVE (18)

Серия МВТ (24)

Серия NEMA Buchanan (2)

НЕОЗЕД Серия (1)

Сетевая серия (2)

Серия NSS3 (1)

Серия NSY (1)

Серия NX (6)

Серия NYS (9)

Серия ОТТА (2)

Серия PATG (1)

ПК 4 серии (1)

Серия лотков для печатных плат (7)

Серия ПЭК (1)

Серия P-FU (3)

Серия ПЛК (1)

Серия реле Slimline PLC (24)

PLD класс серии 200 (4)

ПЛОТТЕР серии (9)

Система вставной винтовой печатной платы, тип 930-HFL (1)

Печатная плата с винтовой вставкой, тип 931-SLS (1)

Серия силовых клеммных колодок (2)

Серия Preventa XPS-MC (3)

Серия соединителей Profibus DP / PA (1)

Серия крышек профиля (1)

Серия PS6R (1)

Серия PT (281)

Серия PT-COMBI (42)

Серия PTFIX (333)

Серия PTI (12)

Серия PT-ME (8)

Серия PTPM (1)

Серия PTPOWER (141)

ПТРВБ 4 серии (9)

Серия PTTB (23)

Серия ПВБ (2)

Серия QTC (4)

Серия QTCS (1)

Серия QUICKON (15)

Серия QUICKON-QT (58)

Серия RB (1)

Серия RBO (13)

РЕЛЕ И ТВЕРДОЕ РЕЛЕ, серия (6)

Серия удаленного ввода / вывода (15)

Серия RFC (1)

Серия RG316DS (2)

Серия RH Бьюкенен (1)

Серия RSC (15)

Серия RT (24)

Серия S7-1200 (9)

Серия S520 (1)

Серия SBS (1)

Отвертки серии (1)

Серия полуавтоматической обработки проволоки (1)

Серия SH (57)

Серия клеммных колодок для подключения экрана (11)

Simatic S7-300 серии (1)

Серии без шнуровки (1)

SMarTconn, серия 971 (16)

Серия SNA (116)

Серия СНК (275)

Серия решений (16)

Серия СРТК (2)

Серия ST 1-SILED 24 (1)

Серия ST (235)

Серия ST-B250C1500 (1)

Серия ST-COMBI (47)

Серия СТГ-МТН (1)

Серия STI (18)

Серия STIO (9)

Серия STL132 (7)

Серия STLZ950-W (3)

Серия STLZ955-W (3)

Серия ST-ME (3)

Серия СТС (1)

Серия ST-SILED 24 (1)

Серия STTB (16)

STTBS 4 серии (1)

Серия СТЮ (3)

Серия TB для поверхностного монтажа (13)

Серия SVF (11)

Серия СВП (11)

Серия SX (1)

Серия аксессуаров SYS (1)

СИСТЕМНЫЙ КАБЕЛЬ Серия (145)

Серия TB200HB (2)

Серия TB300 (4)

Серия TCB (2)

Заголовок клеммной колодки серии Бьюкенен (1)

Серия TeSys D (2)

Серия THERMOFOX (1)

Серия THERMOMARK (5)

Серия TMP (2)

Серия наборов инструментов (1)

Серия TRABTECH USLKG (1)

Серия U (17)

Серия UCT (2)

Серия УДК (14)

Серия УГСК (3)

Серия УИК (7)

Серия УИСЛКГ (2)

Британская серия (179)

Серия UKH (22)

Серия UKK (3)

Серия UM (3)

Серия UNICARD (6)

Серия UniSheet (1)

Серия UNISHEET (8)

Серия УРКН (1)

Серия УРТК (2)

Серия УРТК / СС (1)

Серия УРТКД (1)

Серия УРТКС (1)

Серия USK (1)

Серия USL (1)

Серия USLKG (6)

Серия USST (6)

Серия UT (248)

Серия UT-COMBI (33)

Серия UT-HESI (4)

Серия UTI (10)

Серия UT-ME (5)

UTTB серии (20)

Серия УВКБ (6)

Серия UW / HDFK (6)

Серия UXKK (1)

Серия соединителей клапана (1)

Серия VB 40 (2)

Серия VB 60 (1)

Серия VB 80 (1)

Викинг 3 серии (1)

Серия Викинг (34)

Серия ВИОК (6)

VIP-СИСТЕМНЫЙ КАБЕЛЬ Серия (2)

VIP-ПЛАТА СЕРИИ (91)

Серия WireMate Poke-In (28)

МОНТАЖНАЯ ПЛАТА серии (190)

Серия WML (3)

WMTB серии (1)

Серия XB (8)

Серия XW4H (11)

Серия XW4K (22)

Серия XW4L (22)

Серия ZB / ZBF (2)

Серия ZLS (4)

Клеммные колодки

| Соединительные блоки и полосы

Клеммная колодка - это тип изолированного электрического соединителя, который соединяет или скрепляет два или более проводов вместе.Они обеспечивают безопасное соединение проводов между цепями. Клеммные колодки, также известные как клеммные колодки или соединительные блоки, используются в широком спектре промышленных, коммерческих и бытовых приложений. RS Components предлагает широкий выбор высококачественных компонентов от ведущих поставщиков, включая Weidmuller, Phoenix Contact, WAGO, ABB, Entrelec и, конечно же, RS PRO.


Для чего используются клеммные колодки?

Клеммные блоки обычно используются в промышленных системах электроснабжения, управления, автоматизации и сигнализации, где требуется несколько подключений одновременно.Разъемы обычно устанавливаются на DIN-рейку и фиксируются в панелях или электрических шкафах.


Типы клемм

Клеммные блоки часто классифицируются по типу клемм. Тип технологии подключения, которую вы выбираете, зависит от области применения, окружающей среды и сечения проводника или размера AWG вашего кабеля. Наши клеммные колодки доступны в нескольких типах, в том числе


Винтовой зажим

Винтовой зажим являются наиболее распространенным методом подключения.Проводники вставляются в блок и прижимаются к полосе проводников. Затем затягивают винт для соединения.


Пружинный зажим

Пружинные зажимы используют пружинный зажимной механизм для удержания проводника на месте. В клемму вставляется отвертка, вставляется провод, и когда зажим отпускается, он удерживает провод на месте. Эти типы терминалов очень безопасны и идеально подходят для работы в условиях высокой вибрации.


Цанговое соединение

Технология push-in позволяет просто вставить провод в соединительный зазор.Вставные типы позволяют использовать одножильные или многожильные провода с добавлением соединителя с наконечником. Они не требуют инструментов для быстрой установки.


Что такое клеммная колодка на DIN-рейку?

Один из наиболее распространенных типов соединительных блоков, используемых сегодня, - это DIN-рейка. Разъемы для DIN-рейки могут быть одинарными, двухуровневыми и трехуровневыми. Клеммы просто прикрепляются к рейке и монтируются в панели или корпусы. Клеммы на DIN-рейку идеально подходят для приложений с ограниченным пространством.


Типы клеммных колодок

RS Components поставляет широкий спектр высокопроизводительных клеммных колодок для удовлетворения любых ваших потребностей. Наши клеммные соединители бывают самых разных типов, стилей и способов подключения. Одними из самых популярных являются клеммы

  • для DIN-рейки, одно-, двух- и трехуровневые.

  • Клеммные колодки для печатных плат.

  • Стандартные клеммы (или полосы для чок-блоков).

  • Распределительные блоки и объединяющие блоки.

  • Блоки плавкие.

  • Полосы барьерные.

Клеммные колодки для автомобилей, судостроения и промышленности

Реле - & - Распределение энергии

Электрическая клеммная колодка, также известная как клеммная колодка, необходима при настройке проводки или электрической системы. Клеммные колодки обеспечивают общую область для подключения положительных или отрицательных, переменного или постоянного тока. Каждая нижняя клеммная колодка, разработанная для обеспечения долговечности, изготовлена ​​из черного термопластического материала с латунными шпильками или медными винтовыми соединениями.Каждый из приведенных ниже вариантов клеммной колодки доступен в длине от 2 до 14 групп, и каждая цепь является независимой или не подключенной к шине. Клеммные блоки рассчитаны на 30 ампер и 300-600 вольт. Мы также предлагаем выбор полностью изолированных независимых клеммных колодок и перемычек Blue Sea Systems. Клеммные колодки Blue Sea Systems изготавливаются из никелированной латуни и специальных латунных шпилек. Латунные шпильки на каждой клеммной колодке имеют «выступ», помогающий направить клемму и гайку на шпильку.Каждая из клеммных колодок также имеет барьеры между точками подключения для дополнительной защиты. Del City также предлагает клеммные колодки Molex, которые обеспечивают надежность за счет защиты проводов от скручивания и обрыва многожильного провода во время подключения. Винты и контактные площадки утоплены в корпусе для безопасности и предотвращения короткого замыкания. Предварительно просверленные монтажные отверстия обеспечивают быструю и простую установку в полевых условиях. Просмотрите обширный выбор клеммных колодок Del City, чтобы найти высококачественную и надежную клеммную колодку, необходимую для вашего приложения.

Электрическая клеммная колодка, также известная как клеммная колодка, необходима при установке проводки или электрической системы. Клеммные колодки обеспечивают общую область для подключения положительных или отрицательных, переменного или постоянного тока. Каждая нижняя клеммная колодка, разработанная для обеспечения долговечности, изготовлена ​​из черного термопластического материала с латунными шпильками или медными винтовыми соединениями. Каждый из приведенных ниже вариантов клеммной колодки доступен в длине от 2 до 14 групп, и каждая цепь является независимой или не подключенной к шине.Клеммные блоки рассчитаны на 30 ампер и 300-600 вольт. Мы также предлагаем выбор полностью изолированных независимых клеммных колодок и перемычек Blue Sea Systems. Клеммные колодки Blue Sea Systems изготавливаются из никелированной латуни и специальных латунных шпилек. Латунные шпильки на каждой клеммной колодке имеют «выступ», помогающий направить клемму и гайку на шпильку. Каждая из клеммных колодок также имеет барьеры между точками подключения для дополнительной защиты. Del City также предлагает клеммные колодки Molex, которые обеспечивают надежность за счет защиты проводов от скручивания и обрыва многожильного провода во время подключения.Винты и контактные площадки утоплены в корпусе для безопасности и предотвращения короткого замыкания. Предварительно просверленные монтажные отверстия обеспечивают быструю и простую установку в полевых условиях. Просмотрите обширный выбор клеммных колодок Del City, чтобы найти высококачественную и надежную клеммную колодку, необходимую для вашего приложения.



Клеммные колодки с винтовыми зажимами Клеммные колодки с шпильками Клеммные колодки и перемычки Blue Sea Systems

Подъемный зажим, варианты вилок и розеток

Что такое клеммные блоки для печатных плат? Клеммные колодки

для печатных плат обеспечивают простую и безопасную передачу сигналов, данных и питания непосредственно на печатную плату.Компактный метод подключения подходит для множества применений в перерабатывающей промышленности и промышленных средах.

Для чего используются клеммные колодки и где они используются? Клеммные колодки

используются для закрепления и / или заделки проводов и в своей простейшей форме состоят из нескольких отдельных клемм, расположенных в длинной полосе. Клеммы полезны для подключения проводов к земле или, в случае подачи электроэнергии, для подключения электрических выключателей и розеток к сети.

Как следует из названия, это электрический разъем, в котором провод удерживается затяжкой винта. Клеммные колодки для печатных плат (PCB) специально разработаны с выводами из медного сплава подходящего размера и длины и могут быть вставлены в печатные платы для пайки, чтобы позволить электрическим сигналам и току течь на печатные платы и электрическое оборудование и от них. В некоторых конструкциях предусмотрены функции, позволяющие потоку расплавленного припоя обеспечивать лучшее соединение между дорожками цепи на плате и электрическим оборудованием, которое должно контролироваться или подавать соответствующую мощность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
