Обратный клапан для отопления: действиея, виды, плюсы и минусы, монтаж

Лепестковый обратный клапан для отопления и другие виды обратных клапанов

Одним из важнейших условий корректной работы отопительной и любой другой трубопроводной системы, по которой транспортируются жидкие или газообразные рабочие среды, является перемещение таких сред в одном направлении. Техническим устройством, позволяющим обеспечить такое важное требование, является клапан обратный лепесткового или любого другого типа. Обратные клапаны в трубопроводных системах, по которым транспортируются газообразные и жидкие среды, обеспечивают перемещение таких сред в одном направлении и блокируют их в том случае, если направление их движения изменяется.

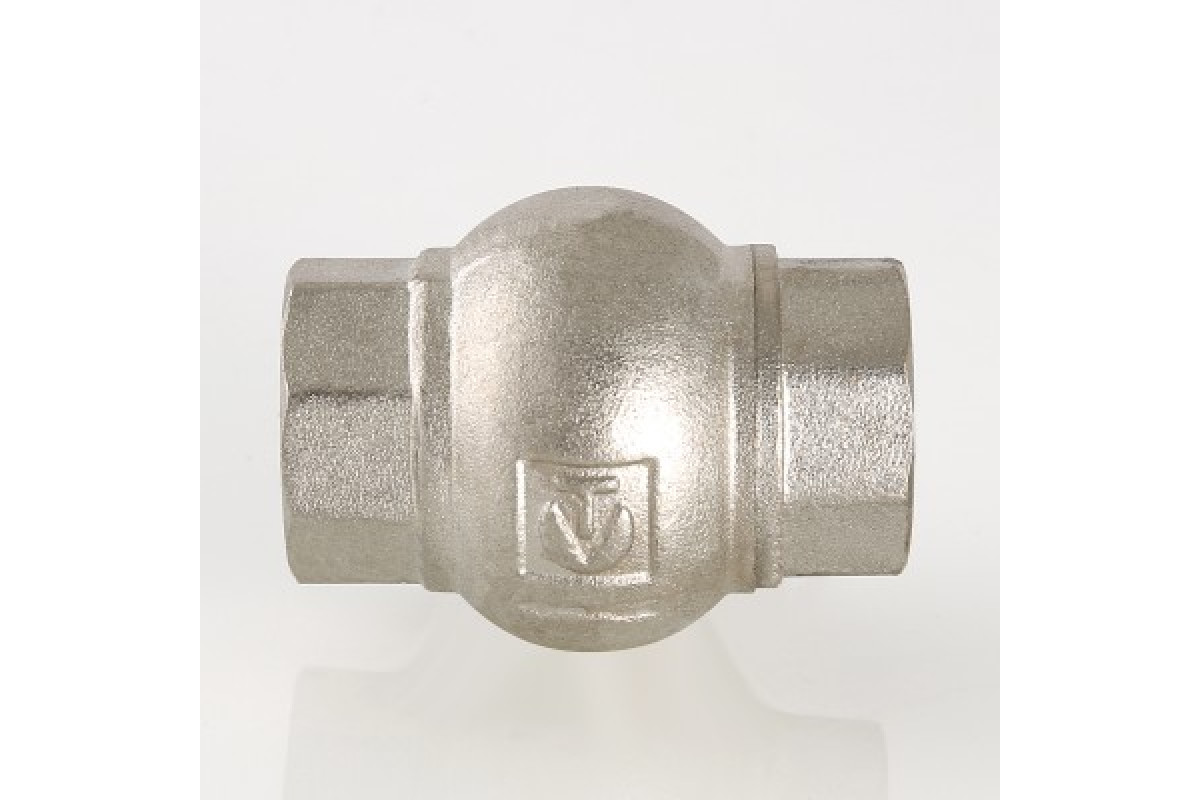

Клапана обратные муфтового типа

Разновидности обратных клапанных устройств

На современном рынке предлагаются обратные клапаны различных типов, каждый из которых отличается как своим конструктивным исполнением, так и техническими характеристиками.

Обратные клапаны дискового типа

Конструкция таких устройств включает в себя корпус, который может быть изготовлен из латуни или нержавеющей стали, и запорный механизм.

Последний состоит из следующих элементов:

• металлического или пластикового дискового затвора, который и обеспечивает перекрытие потока транспортируемой среды в том случае, если он начинает двигаться не в том направлении;
• уплотнительной прокладки, служащей для более плотного прилегания дискового затвора к посадочному месту;
• стальной пружины, которая обеспечивает нахождение затвора в закрытом состоянии в том случае, если поток рабочей среды перемещается не в том направлении.

Принцип действия дискового обратного клапана

Дисковые пружинные обратные клапаны, которые оптимально подходят для оснащения бытовых систем отопления и не нуждаются в регулярном техническом обслуживании, обладают следующими преимуществами:

1. компактными размерами и небольшим весом;
2. доступной стоимостью.

Однако есть у пружинных затворов дискового типа и недостатки:

• При использовании обратных затворов данного типа в отопительных системах создается значительное гидравлическое сопротивление, что особенно критично тогда, когда в таких системах применяется геотермальный тепловой насос. Именно поэтому в таких случаях необходимо выполнить предварительные расчеты.
• Обратные клапаны пружинного дискового типа, которые относятся к устройствам необслуживаемого типа, нельзя отремонтировать.

Обратный клапан тарельчатого типа с латунным диском

Шаровые обратные клапаны

В отличие от дискового, шариковый клапан обладает лучшими гидравлическими характеристиками, что и является причиной его высокой популярности среди потребителей. Запорным элементом этого устройства, что становится понятно из его названия, является покрытый слоем резины шарик, который может быть изготовлен из чугуна или алюминия. Принцип, по которому работает шариковый клапан обратного типа, достаточно прост.

• При движении теплоносителя через шариковый клапан в требуемом направлении запорный элемент – шарик – под давлением рабочей среды поднимается в верхнюю часть устройства, полностью открывая проходное отверстие.
• В том случае, когда давление потока рабочей среды снижается или он начинает двигаться не в том направлении, шарик под действием собственного веса опускается в специальную нишу, закрывая проходное отверстие и перекрывая перемещение потока рабочей среды через устройство.

Обратный клапан для отопления шарикового типа

Шариковый обратный клапан, как правило, оснащается крышкой, которая крепится на его корпусе при помощи нескольких болтов. Наличие такой крышки позволяет оперативно и легко выполнять ремонт и техническое обслуживание затвора, если в этом возникает необходимость.

При установке обратных шаровых клапанов на трубопроводах различного назначения необходимо учитывать следующие нюансы.

• Шариковый клапан следует располагать крышкой вверх при установке на горизонтальном участке трубопровода, чтобы шарик, находящийся в рабочем отсеке устройства, имел возможность свободно скатываться в его нижнюю часть.
• Устанавливая обратный шариковый затвор на вертикальном участке трубопровода, необходимо учитывать, что поток рабочей среды, проходящий через устройство, должен двигаться в направлении снизу вверх.

Работу этого клапана обеспечивает шарик, перемещающийся внутри корпуса под действием теплоносителя

Обратные клапаны лепесткового типа

Лепестковый обратный клапан, запорными элементами которого служат две подпружиненные створки (лепестки), располагаемые на специальной оси, устанавливается на трубопроводных системах крупных котельных станций и тепловых пунктов.

Одним из наиболее значимых недостатков клапанов обратных, относящихся к лепестковому типу, является слабая гидравлика. Это объясняется тем, что их створки, даже находясь в открытом состоянии, создают значительное препятствие потоку рабочей среды, перемещающейся по трубопроводу.

К лепестковым клапанным устройствам относится гравитационный обратный клапан, запорным элементом которого является одна створка, закрепленная на специальной оси и имеющая возможность свободно поворачиваться. Работает клапан обратный гравитационный по следующему принципу.

• Под давлением потока рабочей среды створка открывается.
• Если давление потока рабочей среды падает или он начинает двигаться не в том направлении, створка под действием собственной силы тяжести опускается, закрывая устройство.

В горизонтальном лепестковом клапане для отопления нет пружины, что делает возможным работу клапана даже при движении воды самотёком

Обратные клапаны подъемного типа

Запорным элементом таких устройств является подпружиненный золотник, перемещающийся на специальной оси. Отдельные модели не оснащаются пружиной, использовать их можно только для установки на вертикальные участки трубопроводов. Как и шаровые, обратные поворотные клапаны оснащаются крышкой, позволяющей выполнять их ремонт и техническое обслуживание, если в этом возникает необходимость.

При монтаже пружинные обратные затворы подъемного типа должны устанавливаться крышкой вверх, что обеспечит доступ к их внутренней части в тех случаях, когда необходимо выполнить их ремонт или техническое обслуживание.

Устройство обратного клапана подъемного типа

Способы установки

Обратные клапаны различаются также по типу установки в системах отопления и в других трубопроводных системах. Так, в зависимости от данного параметра выделяют устройства нескольких типов.

1. Устройства фланцевого типа устанавливаются преимущественно на трубопроводах, отличающихся большим диаметром. Отличительными признаками затворов фланцевого типа являются два фланца, приваренные к их корпусу. На трубопроводах обратные клапаны фланцевого типа устанавливаются при помощи болтовых соединений.
2. Межфланцевые обратные клапаны самые компактные в ряду всех устройств подобного назначения. Для монтажа таких обратных клапанов также используются фланцы, но они зафиксированы на элементах трубопроводной системы. Сам затвор устанавливается в специальные посадочные места между двумя фланцами, которые стягиваются между собой при помощи резьбовых шпилек.
3. На трубопроводные системы бытового назначения, как правило, устанавливаются обратные клапаны муфтового типа. Их монтаж заключается в том, что их просто накручивают на элементы трубопровода.
4. Существуют обратные клапаны, устанавливаемые при помощи сварки. Их, как правило, размещают в системах, для оснащения которых используются трубы из полимерных материалов.

Обратный клапан в системе отопления

Как правильно выполнить монтаж

Устанавливая обратный клапан для отопления, необходимо следовать несложным рекомендациям.

• Ориентируясь на стрелку на корпусе обратного клапана, надо установить его на трубопроводе таким образом, чтобы направление стрелки совпадало с направлением, по которому в трубопроводе будет перемещаться поток рабочей среды.
• Не следует использовать уплотнительные прокладки, которые уменьшат размер поперечного сечения проходного отверстия.
• Элементы трубопроводной системы, на которые установлен обратный клапан, не должны оказывать давления на его корпус.
• На той части трубопровода, по которой в обратный клапан будет поступать транспортируемая среда, необходимо установить сетчатый фильтр. Такой фильтр предотвратит попадание в запорный механизм твердых частиц. Следует иметь в виду, что засорение внутренней части обратного клапана может привести к нарушению герметичности устройства в закрытом состоянии.

Оценка статьи:

Загрузка. ..

Поделиться с друзьями:

устройство и принцип работы шарового и гравитационного

Современные системы отопления состоят из большого числа различных агрегатов, узлов и деталей. Каждый элемент имеет свое назначение, при правильном проектировании и монтаже все они работают как единый организм. Не самый сложный по своему устройству, но очень важный для четкой работы отопления элемент- это обратный клапан. Он управляет потоком жидкости или газа, попуская его по трубопроводу только в одном направлении.

Обратный клапан, его конструкция, принцип работы и назначение

Во время работы системы отопления могут возникать штатные или нештатные ситуации, в которых жидкость в той или иной трубе пытается течь вспять.  Это может происходить при остывании теплоносителя или нарушении целостности трубопроводов. Такая ситуация может привести к неприятным последствиям- от прекращения обогрева до выхода из строя бойлера и других узлов системы. Чтобы предотвратить изменение направления потока, применяют обратные клапаны. Он не препятствует течению жидкости в заданном направлении, а при попытке обращения потока вспять перекрывает трубопровод. Клапаны в системе отопления приводятся в действие различными силами:

• пружиной;
• силой тяжести;
• давлением потока.

Их исполнительный орган- тарелка, шар или лепестки при обращении потока плотно прилегает к седлу и не дает жидкости двигаться.

Рисунок 1. Схема подключения к отопительной системе

Чтобы все узлы функционировали в заданном режиме, обратный клапан для системы отопления должен создавать минимальное сопротивление потоку в заданном направлении, и как можно быстрее срабатывать при развороте течения.

Виды обратных клапанов

Все виды устройств несут одну и ту же функцию, но могут иметь разную конструкцию, разные исполнительные органы и приводиться в действие разными физическими принципами.

Исходя из конструкции и принципа срабатывания, различают такие основные виды, как

• дисковые, или тарельчатые;
• шаровые;
• лепестковые;
• двустворчатые.

Каждый вид имеет свои преимущества и недостатки и преимущественную область применения.

Тарельчатый

Рабочий орган, или затвор клапана представляет собой диск, прикрепленный к подпружиненному штоку. При нормальном направлении потока пружина сжимается давлением жидкости и затвор открывается. Как только напор жидкости падает или она стремится течь в обратную сторону, пружина разжимается и прижимает тарелку к седлу, и затвор закрывается.

Рисунок 2. Конструкция дискового затвора

[adinserter block=»9″][adinserter block=»20″]

На тарелке (реже- на седле) размещают резиновую или силиконовую уплотнительную прокладку, обеспечивающую максимально прилегание диска к седлу и исключающую просачивание жидкости.

Рисунок 3. Принцип действия тарельчатого обратного клапана

Такие устройства завоевали заслуженную популярность при проектировании и комплектации бытовых систем отопления. Они обладают такими достоинствами, как:

• Простота устройства. Оно состоит из 5 деталей и не требует высокой точности при изготовлении.
• Надежность. Благодаря простоте конструкции такие устройства работают годами без замены.
• Не нуждаются в техобслуживании.
• Доступность цены.

Есть и таких приборов и минусы:

• Высокое сопротивление потоку в открытом состоянии.
• Подвержены выпадению минеральных отложений на диск и седло. Это приводит к неисправности.
• Низкая ремонтопригодность. При нарушении в работе весь прибор меняют на новый.
• При открытии создают гидравлический удар. Это не вредит самому устройству, но может ускорить износ других чувствительных к динамическим нагрузкам агрегатов, таких, как тепловые насосы.

Есть специальные конструкции тарельчатых затворов, оснащенных устройством плавного открывания. Но стоят они заметно дороже.

 Шаровой, или гравитационный

В гравитационном обратном клапане для систем отопления главным рабочим органом, перекрывающим поток воды, служит металлический шар. Для улучшения прилегания шар покрывают тонким слоем упругого пластика или резины. Когда поток жидкости идет через устройство в заданном направлении, он силой своего давления приподнимает шар над седлом и открывает просвет.

Рисунок 4. Шаровой клапан

[adinserter block=»10″][adinserter block=»21″]

Если напор потока падает или направление движения потока жидкости меняется на обратное, шар под действием силы тяжести падает на седло, прижимается к нему и перекрывает просвет. Чем больше жидкость пытается течь в обратном направлении, тем сильнее прижим и надежнее перекрытие.

Плюсы такой конструкции следующие:

• Низкое сопротивление потоку в открытом положении.
• Максимальная надежность. Устройство не содержит трущихся элементов и практически не изнашивается в открытом положении.
• Высокая ремонтопригодность. Съемная крышка позволяет легко очищать камеру и рабочие элементы прибора и заменять шарик при необходимости.

К минусам относятся такие факторы, как:

• Большие диаметр.
• Высокое рабочее давление.
• Необходимость строгого соблюдения ориентации устройства при монтаже. В противном случае шар не поднимется и не откроет просвет.

Высокие требования к монтажу и к рабочему давлению ограничивают использование такой арматуры в домашних системах отопления.

 Лепестковый

В качестве затвора используется стальная или латунная пластина. Она закрепляется на подпружиненной оси, перпендикулярной направлению движения жидкости

Рисунок 5. Межфланцевый лепестковый затвор

Принцип работы поворотного клапана прост. При движении жидкости в основном направлении сила напора поворачивает затвор, преодолевая сопротивление пружины. При падении давления или обращении потока пружина ставит затвор поперек трубы, перекрывая ее. Существуют конструкции и без пружины. В них заслонка возвращается на место подл действием силы тяжести.

У такой конструкции есть свои достоинства:

• Низкая цена.
• Малое гидравлическое сопротивление в открытом виде.
• Высокая чувствительность и малое время срабатывания.

К недостаткам относят наличие движущихся и трущихся частей. Это ведет к их неминуемому износу и ремонту либо замене.

Двустворчатый

Двустворчатые клапаны – это разновидность лепестковых их ось расположена точно посередине трубы, и два полудиска-лепестка могут становиться вдоль потока, открывая затвор, либо под действием пружин располагаться поперек потока, перекрывая его.

Рисунок 6. Схема действия двухстворчатого клапана

Такие клапана отличаются чрезвычайно быстрым срабатыванием, но создают значительное сопротивление потоку. Они применяются в средних и крупных отопительных системах с высоким рабочим давлением.

Подъемный

По принципу действия клапан близок к дисковому, но отличается от него тем, что тарелка и подпружиненный шток расположены не вдоль, а перпендикулярно потоку жидкости.

Рисунок 7. Схема действия и разрез подъемного клапана

[adinserter block=»13″]

Сила давления потока приподнимает тарелку, при этом освобождается просвет для движения жидкости в заданную сторону. Если давление падает или поток пытается повернуть вспять, тарелка под действием пружины опускается и прижимается к седлу, перекрывая просвет.

К преимуществам такой конструкции относят:

• Надежность обеспечивается минимальным числом движущихся деталей и простотой устройства.
• Низкая чувствительность к чистоте жидкости, как механической, так и химической.
• Ремонтопригодность. Через верхнюю крышку можно очищать камеру и заменять неисправные детали.

Недостатком считают необходимость монтажа строго в горизонтальном положении. Это делает клапан неприменимым для вертикальных отрезков трубопроводов. Конструкция подходит для систем с естественной циркуляцией.

область применения.

Область применения той ил иной конструкции определяется сочетанием ее конструктивных свойств, эксплуатационных характеристик и требований к установке. Подбирать арматуру для домашней системы отопления лучше с помощью квалифицированного и опытного инженера, способного выполнить необходимые оценки параметров и провести расчеты.

Кроме внутреннего устройства, обратные клапана различаются также и по способу присоединения к трубам.

Муфтовые

Снабжены резьбовыми муфтами с двух сторон, монтируются с помощью резьбовых фитингов. Устройство может поставить мастер с минимальными навыками, однако оно не выдерживает высокого давления.

Рисунок 8. Муфтовое подключение дискового затвора

Диаметр редко превышает два дюйма (50 мм). Поэтому область применения обычно ограничена дисковыми затворами в частных домах и квартирах.

Фланцевые

С двух сторон корпуса отлиты фланцы с отверстиями. Аналогичные фланцы привариваются к трубопроводу, и через прокладки корпус притягивается болтами и гайками. Такое соединение существенно прочнее резьбового, и может выдерживать высокое давления.

Область применения таких соединений- магистрали среднего и большого диаметра. Наиболее популярными стали шаровые затворы.

Рисунок 9. Фланцевое соединение

Межфланцевые

Такой способ крепления предусматривает установку клапана между двух фланцев, приваренных к трубопроводу.

Рисунок 10. Межфланцевое крепление лепесткового клапана

[adinserter block=»11″]

Способ отличается высокой надежностью и проще в установке. Вес и габариты таких устройств меньше, чем у фланцевых. Крепление также может выдерживать высокое давление. Применяется на магистральных трубопроводах

Если требуется повышенная надежность, то корпусе устройства предусматривают сквозные отверстия, через них и оба фланца пропускаются сквозные шпильки, на которых с двух сторон затягиваются гайки.

Сварные

Выпускаются также и клапаны, рассчитанные на сварное соединение. С двух сторон у них торчат патрубки, которые при монтаже можно обрезать под размер и приварить к трубам магистрали.

Такой вид неразъемного соединения отличается максимальной прочностью, однако в случае демонтажа прибора придется приваривать дополнительный кусок трубы. Так выпускаются тарельчатые и лепестковые затворы.

Материал

Материал, из которого изготовлен корпус детали затвора, влияет на его прочность, коррозионную стойкость и срок службы:

• Нержавейка. Мало подвержена коррозии, может применяться в активных средах и при высоких температурах. Используется на трубах до 40 см в диаметре. Отличается высокой ценой.
• Латунь. Дешевле нержавейки, имеют высокую коррозионную стойкость. Прочность заметно ниже, но вполне достаточная для бытовых систем
• Чугун. Оливки из чугуна имеют высокую прочность и низкую цену, но отличаются большими габаритами и массой. Используются в тех местах, где вес и размер большого значения не имеют. Из-за особенностей технологии литья, минимальный размер- 4 см. В частных системах практически не применяются.
• Пластик. Такие изделия дешевы, но не отличаются высокой долговечностью и теплостойкостью. Лучше применять приборы с металлическими деталями.

Рисунок 11. Затвор с металлическими деталями дольше прослужит

Несмотря на большую цену таких клапанов, их имеет смысл использовать. Они обеспечат заметно больший срок бесперебойной работы и не заставят разбирать систему для ремонта посреди отопительного сезона.

Обратный клапан для системы отопления

Необходимость установки обратного клапана для отопления

Во время эксплуатации отопительной системы в контуре появляется давление, отличающееся на различных участках. Причина кроется в неравномерном остывании теплоносителя, неграмотном проектировании и прорыве системы. В результате поток теплоносителя движется в обратном направлении, что может вывести из строя дорогостоящий котел. Защитить от такой неприятности может обратный клапан в системе отопления. Устройство пропускает теплоноситель в правильном направлении, а если тот возвращается, срабатывает затвор.

Для грамотного функционирования системы нужно использовать обратный клапан в отоплении так, чтобы он не создавал избыточного давления. Несмотря на аналогичное назначение, существуют совершенно разные по конструкции и эксплуатационным параметрам устройства. Если Вам не хватает соответствующих знаний для осуществления выбора, посоветуйтесь с нашими специалистами. Они помогут выбрать комплектующие для безопасной и долговечной работы всей системы.

Вне зависимости от типа, все клапаны классифицируются по методу подключения. Муфтовые соединяются резьбовым соединением. Чаще всего такой вариант встречается в дисковых клапанах для частных домов и квартир. Они характеризуются малым диаметром (до 50 мм). Фланцевые изделия собираются на основе с отверстиями под крепление на главном трубопроводе. Такой вариант соединения более прочный, если сравнивать с муфтовым. Используется на трубах большого диаметра. Межфланцевые устройства компактные и отличаются небольшой массой, устанавливаются между фланцев двух участков трубы.

Популярные виды обратных клапанов для котлов отопления

Покупая дисковые обратные клапаны системы отопления, Вы получаете следующие преимущества:

• приемлемая цена;
• нетребовательность в обслуживании;
• компактные размеры;
• небольшая масса.

Недостатками считают непригодность к ремонту и гидравлическое сопротивление, создающееся из-за такого клапана. По мере эксплуатации на затворе скапливаются минеральные отложение, что приводит к его поломке.

Выбор в пользу шарового обратного клапана продиктован его надежностью, ремонтопригодностью и малым гидравлическим сопротивлением. В конструкции нет движущихся или трущихся элементов, что исключает поломку. Из недостатков отмечают лишь большой диаметр, что исключает возможность его применения в бытовых трубопроводах. Особенность конструкции осложняет установку. При горизонтальном расположении затвор устанавливается крышкой вверх. Не подойдет такой клапан и для труб с низким давлением, поскольку сфера запирается только при определенных показателях.

Лепестковые клапаны нередко устанавливают в систему с принудительной циркуляцией теплоносителя. Затвором устройства становится стальная пластина, зафиксированная на шарнирах. Есть одно- и двустворчатые разновидности. К преимуществам лепестковых клапанов относят низкую стоимость и возможность из применения в самотечных системах.

Обратные клапаны для отопления, где ставятся, схемы применения

Обратные клапаны предотвращают движение жидкости в обратном направлении, при изменении режима работы системы. Специалисты отмечают, что в любительских схемах обратные клапаны часто встречаются в местах, где они не нужны, загромождая схему, увеличивая ее стоимость, и нарушая нормальный режим работы. Когда и где ставятся обратные клапаны, каких разновидностей встречаются…

Дисковые клапана

Прямой поток отодвигает диск от седла, жидкость проходит по контуру диска. Обратный поток прижимает диск к кольцу (уплотнению).

Клапан отличается простотой и дешевизной, но при этом довольно большой резкостью закрытия с образованием микро-гидроударов, что в большинстве схем не критично. Устройство создает заметное гидравлическое сопротивление прямому току, которое можно узнать из характеристик прибора. Конструкции неразборные, не ремонтируемые, дешевые и компактные, применяются широко в сетях с небольшим (до 3 бар) давлением.

Шаровые

Шаровые обратные клапаны по конструкции похожи на дисковые, только перекрытие сечения осуществляется прорезиненным шариком. Варианты — с горизонтальным перемещением шарика, или с подъемом. Корпуса их обычно разборные, поэтому можно обслужить, почистить.

Но к недостаткам относится направленность монтажа, — требует вертикальной установки, при которой шарик опускается к седлу уже под собственным весом при недостаточно большом токе жидкости. Также имеется некоторая массивность конструкции, повышенное давление на открытие. В самотечных схемах поэтому не применяются.

Лепестковый обратный клапан

Лепестком здесь называется перекрывающая сечение пластина, но на этот раз она закреплена на оси и может откидываться.

• Одностворчатые, – с одним лепестком на оси, расположенной сбоку от сечения. Жидкость откидывает лепесток в сторону, открывая сечение. Обратный поток прижимает пластину в исходное положение. Здесь вращение может быть подпружининным.

• Двустворчатые лепестки размещаются на оси, проходящей по центру трубы и они откидываются в разных направлениях.

Для обоих вариантов характерно повышенное гидравлическое сопротивление прямому потоку, некоторая сложность конструкции с повышенной ценой. Но в тоже время легкость открытия беспружинного клапана позволяет использовать его при слабых потоках, например, в самотечных схемах.

Подъемные клапаны

Еще одна конструкция клапанов является весьма распространенной. В ней сдвижение тарельчатого клапана осуществляется по вертикальной оси. Клапан приподнимается прямым потоком, но опускается уже при его ослабевании под собственным весом.

Для изделий характерна ремонтопригодность, они легко чистятся, и работают довольно надежно. Но в тоже время создают сопротивление потоку повышенное, а установка их возможна только в горизонтальной трубе (или в близком к этому положению), с разворотом корпуса клапана строго вверх.

Подразделение клапанов по способу крепления.

• Муфтовые клапаны применяются при малых диаметрах труб, включительно до 50 мм. Их отличает предельная дешевизна и простата установки. На металлических резьбах лучшим уплотнителем оказывается все тот же лен со смазкой.

• Фланцевые крепятся на фланцы к трубам большого диаметра, начиная с 40 мм, с использованием болтов и прокладок из резины, силикона между фланцами.

• Сварные. Металлические ввариваемые клапана встречаются редко, поэтому это скорее относится к изделиям в полипропиленовых корпусах.

Наиболее дешевыми окажутся пластиковые обратные клапана, но они же и не практичные. Лучше ставить американки и обратный клапан из металла на резьбе. Наиболее прочными и долговечными остаются из нержавеющей стали.

Схемы – как применяются обратные клапана

В системах отопления и водоснабжения обратные клапана ставятся в параллельных ветвях, в которых возможен обратный ток жидкости при изменении режима в соседних.

Простейший пример: много контуров с насосами от одной трубы. При включении любого насоса, в соседних будет меняться давление, — где нежелателен обратный ток жидкости, там и ставят обратный клапан.

Наиболее типичные широко применяемые схемы с обратными клапанами.

• Подключение резервного котла, включающегося автоматически без участия человека. Типичная схема совмещения твердотопливного котла и электрокотла. Обратный клапан предотвращает движение жидкости через параллельный котел, пока один работает. Здесь должны быть клапана с минимальным сопротивлением движению жидкости, но возможно с большим усилием на открытие.

• Другой типовой вариант – установка насоса твердотопливного котла с сохранением возможности самотека. Обратный клапан, большого диаметра в самотечной трубе предотвратит закорачивание струи, когда включится (автоматически) насос. Здесь уместен клапан с легким открытием для обеспечения самотека, а большой диаметр нивелирует его местное сопротивление.

• Подключение подпитки любой системы отопления от водопровода. В принципе, здесь обратный клапан является не столь обязательным… устанавливается на тот случай, если во время наполнения системы вдруг в водопроводе исчезнет давление. Не заметив этого вовремя можно выпустить обратно в водопровод весь теплоноситель…
• Обратный клапан всегда ставится в составе водоснабжения для насоса, предотвращая слив трубопровода самотеком обратно в источник.

Как ставится обратный клапан для насоса

Остается заметить основное правило монтажа, – на корпусе любого клапана имеется стрелка, обозначающая направление, по жидкость движется свободно, в обратном направлении будет происходить автоматическое закрытие клапана…

Как самостоятельно сделать обратный клапан

Установка обратного клапана на байпасе

Как защитить систему отопления с естественной циркуляцией от перегрева из-за остановки циркуляционного насоса?

Гравитационные схемы отопления, выполненные с помощью стальных труб большого диаметра имеют высокую степень безопасности, т. к. не зависят от электричества и в случае отключения электроэнергии, твердотопливный котел не закипит и не выйдет из строя. Но если в такую систему добавить циркуляционный насос, для лучшего движения теплоносителя по трубам и отопительным приборам, то при установке нужно выполнить кое-какие условия.

Для того, чтобы избежать затруднения циркуляции теплоносителя, в случае остановки насоса, монтируется байпасная линия. Другими словами, при установке насоса, необходимо предусмотреть байпас с обратным клапаном. На рисунке ниже можно увидеть пример установки обратного клапана шарикового типа.

При работающем насосе, теплоноситель не проходит через обратный клапан, но как только он останавливается, горячая вода идет по байпасу, открывая клапан.

Как выбрать обратный клапан?

Циркуляционный насос может быть смонтирован в двух пространственных положениях: вертикальном или горизонтальном. В зависимости от способа установки, выбирается тип обратного клапана. Т.к. обратные клапаны имеют разную конструкцию, то и принцип работы их разный. При установке насоса вертикально, как на рисунке ниже, нужно ставить обратный клапан шарикового типа. Лепестковый клапан не будет работать в такой схеме. И наоборот, если мы ставим насос горизонтально, то ставится лепестковый обратный клапан.

Внимание! Если у вас в доме смонтированная система отопления с помощью полипропиленовых или других труб малого диаметра (20,25,32 мм), то в случае отключения электроэнергии и остановки насоса, может перегреться твердотопливный котел, закипеть теплоноситель и много чего не приятного еще случится. Это чревато выходом из строя оборудования. Если есть перебои с подачей электричества, рекомендуется устанавливать для циркуляционного насоса источник бесперебойного питания.

Лепестковый обратный клапан для отопления и другие виды обратных клапанов

Одним из важнейших условий корректной работы отопительной и любой другой трубопроводной системы, по которой транспортируются жидкие или газообразные рабочие среды, является перемещение таких сред в одном направлении. Техническим устройством, позволяющим обеспечить такое важное требование, является клапан обратный лепесткового или любого другого типа. Обратные клапаны в трубопроводных системах, по которым транспортируются газообразные и жидкие среды, обеспечивают перемещение таких сред в одном направлении и блокируют их в том случае, если направление их движения изменяется.

Клапана обратные муфтового типа

Разновидности обратных клапанных устройств

На современном рынке предлагаются обратные клапаны различных типов, каждый из которых отличается как своим конструктивным исполнением, так и техническими характеристиками.

Обратные клапаны дискового типа

Конструкция таких устройств включает в себя корпус, который может быть изготовлен из латуни или нержавеющей стали, и запорный механизм. Последний состоит из следующих элементов:

• металлического или пластикового дискового затвора, который и обеспечивает перекрытие потока транспортируемой среды в том случае, если он начинает двигаться не в том направлении;
• уплотнительной прокладки, служащей для более плотного прилегания дискового затвора к посадочному месту;
• стальной пружины, которая обеспечивает нахождение затвора в закрытом состоянии в том случае, если поток рабочей среды перемещается не в том направлении.

Принцип действия дискового обратного клапана

Дисковые пружинные обратные клапаны, которые оптимально подходят для оснащения бытовых систем отопления и не нуждаются в регулярном техническом обслуживании, обладают следующими преимуществами:

1. компактными размерами и небольшим весом;
2. доступной стоимостью.

Однако есть у пружинных затворов дискового типа и недостатки:

• При использовании обратных затворов данного типа в отопительных системах создается значительное гидравлическое сопротивление, что особенно критично тогда, когда в таких системах применяется геотермальный тепловой насос. Именно поэтому в таких случаях необходимо выполнить предварительные расчеты.
• Обратные клапаны пружинного дискового типа, которые относятся к устройствам необслуживаемого типа, нельзя отремонтировать.

Обратный клапан тарельчатого типа с латунным диском

Шаровые обратные клапаны

В отличие от дискового, шариковый клапан обладает лучшими гидравлическими характеристиками, что и является причиной его высокой популярности среди потребителей. Запорным элементом этого устройства, что становится понятно из его названия, является покрытый слоем резины шарик, который может быть изготовлен из чугуна или алюминия. Принцип, по которому работает шариковый клапан обратного типа, достаточно прост.

• При движении теплоносителя через шариковый клапан в требуемом направлении запорный элемент – шарик – под давлением рабочей среды поднимается в верхнюю часть устройства, полностью открывая проходное отверстие.
• В том случае, когда давление потока рабочей среды снижается или он начинает двигаться не в том направлении, шарик под действием собственного веса опускается в специальную нишу, закрывая проходное отверстие и перекрывая перемещение потока рабочей среды через устройство.

Обратный клапан для отопления шарикового типа

Шариковый обратный клапан, как правило, оснащается крышкой, которая крепится на его корпусе при помощи нескольких болтов. Наличие такой крышки позволяет оперативно и легко выполнять ремонт и техническое обслуживание затвора, если в этом возникает необходимость.

При установке обратных шаровых клапанов на трубопроводах различного назначения необходимо учитывать следующие нюансы.

• Шариковый клапан следует располагать крышкой вверх при установке на горизонтальном участке трубопровода, чтобы шарик, находящийся в рабочем отсеке устройства, имел возможность свободно скатываться в его нижнюю часть.
• Устанавливая обратный шариковый затвор на вертикальном участке трубопровода, необходимо учитывать, что поток рабочей среды, проходящий через устройство, должен двигаться в направлении снизу вверх.

Работу этого клапана обеспечивает шарик, перемещающийся внутри корпуса под действием теплоносителя

Обратные клапаны лепесткового типа

Лепестковый обратный клапан, запорными элементами которого служат две подпружиненные створки (лепестки), располагаемые на специальной оси, устанавливается на трубопроводных системах крупных котельных станций и тепловых пунктов. Одним из наиболее значимых недостатков клапанов обратных, относящихся к лепестковому типу, является слабая гидравлика. Это объясняется тем, что их створки, даже находясь в открытом состоянии, создают значительное препятствие потоку рабочей среды, перемещающейся по трубопроводу.

К лепестковым клапанным устройствам относится гравитационный обратный клапан, запорным элементом которого является одна створка, закрепленная на специальной оси и имеющая возможность свободно поворачиваться. Работает клапан обратный гравитационный по следующему принципу.

• Под давлением потока рабочей среды створка открывается.
• Если давление потока рабочей среды падает или он начинает двигаться не в том направлении, створка под действием собственной силы тяжести опускается, закрывая устройство.

В горизонтальном лепестковом клапане для отопления нет пружины, что делает возможным работу клапана даже при движении воды самотёком

Обратные клапаны подъемного типа

Запорным элементом таких устройств является подпружиненный золотник, перемещающийся на специальной оси. Отдельные модели не оснащаются пружиной, использовать их можно только для установки на вертикальные участки трубопроводов. Как и шаровые, обратные поворотные клапаны оснащаются крышкой, позволяющей выполнять их ремонт и техническое обслуживание, если в этом возникает необходимость.

При монтаже пружинные обратные затворы подъемного типа должны устанавливаться крышкой вверх, что обеспечит доступ к их внутренней части в тех случаях, когда необходимо выполнить их ремонт или техническое обслуживание.

Устройство обратного клапана подъемного типа

Способы установки

Обратные клапаны различаются также по типу установки в системах отопления и в других трубопроводных системах. Так, в зависимости от данного параметра выделяют устройства нескольких типов.

1. Устройства фланцевого типа устанавливаются преимущественно на трубопроводах, отличающихся большим диаметром. Отличительными признаками затворов фланцевого типа являются два фланца, приваренные к их корпусу. На трубопроводах обратные клапаны фланцевого типа устанавливаются при помощи болтовых соединений.
2. Межфланцевые обратные клапаны самые компактные в ряду всех устройств подобного назначения. Для монтажа таких обратных клапанов также используются фланцы, но они зафиксированы на элементах трубопроводной системы. Сам затвор устанавливается в специальные посадочные места между двумя фланцами, которые стягиваются между собой при помощи резьбовых шпилек.
3. На трубопроводные системы бытового назначения, как правило, устанавливаются обратные клапаны муфтового типа. Их монтаж заключается в том, что их просто накручивают на элементы трубопровода.
4. Существуют обратные клапаны, устанавливаемые при помощи сварки. Их, как правило, размещают в системах, для оснащения которых используются трубы из полимерных материалов.

Обратный клапан в системе отопления

Как правильно выполнить монтаж

Устанавливая обратный клапан для отопления, необходимо следовать несложным рекомендациям.

• Ориентируясь на стрелку на корпусе обратного клапана, надо установить его на трубопроводе таким образом, чтобы направление стрелки совпадало с направлением, по которому в трубопроводе будет перемещаться поток рабочей среды.
• Не следует использовать уплотнительные прокладки, которые уменьшат размер поперечного сечения проходного отверстия.
• Элементы трубопроводной системы, на которые установлен обратный клапан, не должны оказывать давления на его корпус.
• На той части трубопровода, по которой в обратный клапан будет поступать транспортируемая среда, необходимо установить сетчатый фильтр. Такой фильтр предотвратит попадание в запорный механизм твердых частиц. Следует иметь в виду, что засорение внутренней части обратного клапана может привести к нарушению герметичности устройства в закрытом состоянии.

Оценка статьи:

Загрузка. ..

Поделиться с друзьями:

Обратный клапан для отопления | Назначение обратного клапана

       Привет всем! Вообще функция обратного клапана состоит в том, чтобы обеспечить движение жидкости только в заданном направлении, и чтобы это направление не могло поменяться на противоположное, обратное. Следовательно, и монтируют их в схему теплоснабжения именно там, где поток жидкости в обратном направлении крайне нежелателен, или может даже привести к аварийной ситуации. В ИТП (индивидуальном тепловом пункте) обратный клапан устанавливают на линии горячего водоснабжения с обратного трубопровода.

Функция его здесь состоит в том, что пропускать воду с обратки в регулятор температуры горячего водоснабжения только в одном направлении.

       Какие же виды обратных клапанов существуют? В первую очередь это подъемные клапаны.

Принцип действия здесь основан на том, что когда нет движения воды через клапан, захлопка в обратном клапане находится в закрытом положении. При движении воды затвор под её действием открывает проход через седло. В тоже время, если движение воды изменится на противоположное, то давление с обратной стороны прижмет захлопку к седлу, перекрывая движение воды.

      Еще один популярный вид обратных клапанов – это пружинные обратные клапаны. Самый на мой субъективный взгляд, эффективный вид обратных клапанов. Конструктивным материалом для таких клапанов является, как правило, латунь.

Принцип действия здесь следующий: давление воды воздействует на диск, находящийся внутри клапана, пружина под давлением сжимается и открывает проход воды через клапан. Если же движение воды меняется на противоположное, то пружина разжимается и воздействуя на диск, перекрывает проход воды через обратный клапан.Реже такие клапаны называют еще дисковыми. Как говорится, все гениальное – просто.

      Кроме этих двух видов существует еще такие виды обратных клапанов, как поворотный, двухстворчатый, шаровый. Принцип действия этих клапанов идентичен с вышеописанными двумя видами. То есть движение воды происходит только в одном направлении, при движении воды в обратном направлении клапан закрывается.

      Поворотный обратный клапан устанавливают обычно на трубопроводах больших диаметров. В качестве запорного инструмента здесь выступает диск. В двухстворчатом клапане запорным инструментом служат две створки, которые закреплены на оси, по центру. В шаровом обратном клапане, как становится понятно из его названия, основным элементом конструкции является шар. Он изготовлен обычно либо из полимеров, либо из резины. Такие обратные клапаны применяют чаще в системах канализации зданий.

Что это? Как это работает, типы

Введение

Вот наиболее полное руководство по обратным клапанам в Интернете.

Вы узнаете о:

• Что такое обратный клапан?
• Типы обратных клапанов
• Как используются обратные клапаны?
• Как работает обратный клапан?
• И многое другое…

Серия обратных клапанов с полным обслуживанием от компании Check-All Valve Manufacturing Co.

Глава первая — Что такое обратный клапан?

Обратный клапан — это предохранительное устройство, позволяющее текучим средам и газам течь в одном направлении. Под давлением жидкости попадают в клапан на входе и выходят через выпуск. Бесперебойный поток продолжается до тех пор, пока давление не упадет или насос не будет остановлен.

Важным аспектом обратных клапанов является их давление срабатывания, давление, при котором диск клапана открывается, которое может варьироваться от 3 до 350 фунтов на квадратный дюйм в зависимости от размера, назначения и функции обратного клапана.

Обратные клапаны — это автоматическое предохранительное устройство, которое предотвращает обратный поток, обеспечивает движение газов или жидкостей в правильном направлении и создает герметичное уплотнение для предотвращения утечек. Контролируя поток жидкости, обратные клапаны защищают насосы и компрессоры от серьезных повреждений.

Фланцевая вставка от Check-All-Valve

Названия обратных клапанов меняются в зависимости от их использования и способа производства. Многие их названия включают в себя щелчки, невозвратные (NRV), обратные, удерживающие и односторонние клапаны.

Самый распространенный тип обратного клапана, поворотный клапан, можно увидеть на изображении ниже. Это конструкция с полным портом, в которой диск полностью не мешает при протекании жидкости. Направленный поток открывает диск. По мере продолжения потока диск остается открытым. Когда поток замедляется или останавливается, диск перемещается под действием силы тяжести в закрытое положение.

Для управления помпажем и предотвращения захлопывания клапана к узлу добавляются пружины, рычаги или грузы, помогающие выполнять функцию закрытия.

Глава вторая — Типы обратных клапанов

Существует бесконечное множество обратных клапанов для различных применений. Обратные клапаны имеют промышленное и коммерческое применение. В садах они контролируют поток удобрений и воды в оросительных системах. В аэрокосмической и авиационной промышленности обратные клапаны используются для контроля агрессивных жидкостей, гидравлических систем и расхода топлива.

Хотя функция обратных клапанов одинакова независимо от того, где они используются, типы обратных клапанов различаются в зависимости от расхода, плотности и температуры среды, размера линии, давления и скорости потока, которые можно увидеть в таблице ниже.

Типы обратных клапанов

В каждом применении обратного клапана используется отдельный тип. В некоторых случаях используется специально разработанный обратный клапан для конкретного применения. Ниже приведены описания некоторых наиболее распространенных обратных клапанов.

Качели:

Поворотный обратный клапан представляет собой полнопроходную конструкцию, в которой диск не мешает потоку потока. Он используется в приложениях с высоким процентным содержанием твердых частиц и низким циклом включения / выключения.

Расстояние поворота диска приводит к медленному закрытию клапана, в результате чего обратный поток закрывает диск, создавая гидроудар.

Наклон:

Обратный клапан с наклонным диском имеет точку поворота в центре диска, так что жидкость течет через верх и низ диска. Они часто используются там, где есть частое изменение направления потока. Когда диск открыт, поток удерживает его открытым, в отличие от поворотного обратного клапана, где скорость потока удерживает его в открытом состоянии.Диск небольшой и легкий, с центром тяжести, близким к его точке поворота. Он имеет низкий перепад давления при низких расходах и более высокий перепад давления при высоких расходах.

Мяч:

В шаровых обратных клапанах

используется шар для блокировки потока жидкости, и они могут быть подпружинены. Обратный поток перемещает шар назад, чтобы перекрыть поток. Когда в потоке имеется достаточное давление, мяч отрывается от потока. Когда давление снижается, оно сводится к закрытию отверстия.

Бабочка:

Обратный клапан-бабочка также известен как двойной, складной диск, двойной диск или разделительный обратный клапан. Половинки диска открываются по направлению к центральной линии, как показано на диаграмме, во время прямого потока жидкости. При обратном потоке половинки открываются и герметизируют трубу. Небольшое расстояние, которое должны пройти половинки, снижает ударное воздействие на диски. Обратные клапаны-бабочки работают очень тихо, что делает их идеальными для систем отопления, вентиляции и кондиционирования воздуха.

Лифт:

Поток для обратных клапанов подъема входит ниже седла клапана. Давление потока поднимает диск или шар с седла. Когда поток ослабевает, замедляется, меняет направление или останавливается, сила тяжести заставляет диск или шар опускаться на седло. Дизайн похож на обычный седельный клапан. Они идеально подходят для систем с высокими расходами и скоростями.

Бесшумный:

Бесшумные обратные клапаны, также известные как тарельчатые обратные клапаны, предотвращают гидравлический удар или сотрясение, закрываясь перед изменением направления потока жидкости. Преимущество бесшумного обратного клапана заключается в том, что они закрываются быстро и плавно, что предотвращает повреждение окружающих материалов. Видео ниже от DFT Inc. объясняет преимущества бесшумного обратного клапана.

Остановка:

Запорный обратный клапан может быть любым обратным клапаном. Что отличает его от обычного обратного клапана, так это механизм, такой как рычаг, маховик, шток или другое устройство, которое может навсегда закрыть клапан, чтобы остановить поток жидкости.В закрытом состоянии диск не может соскользнуть с седла, как это видно на схеме подъемного обратного клапана и шарового клапана ниже.

Утконос:

Обратные клапаны Duckbill изготовлены из резины или синтетического эластомера и имеют форму утиного клюва. Открытый конец клапана натягивается на выход к линии подачи. Другой конец сохраняет свою нормальную форму. Давление выше по потоку заставляет губки утконоса открываться, позволяя течь. По мере увеличения давления губы открываются шире. По мере того, как давление снижается, губы снова становятся плоскими и закрываются.

Мембрана:

Мембранные обратные клапаны имеют резиновую диафрагму или диск. Клапан центрируется в зоне посадки с уплотнительной поверхностью на входной стороне клапана и имеет отверстие в центре. Обратный поток заставляет резиновый диск закрывать уплотнительное отверстие, которое закрывает входное отверстие. Видео ниже от ISM предлагает краткое объяснение того, как работает обратный клапан с пластиковой диафрагмой.

Фут:

Ножной обратный клапан находится в нижней части трубы, подсоединенной к насосу. Они действуют как шаровой обратный клапан с экраном, блокирующим мусор. Открытие клапана больше, чем отверстие линии. Приемные клапаны поддерживают заливку насоса. Когда насос работает, всасывание всасывает воду вверх через трубу и донный клапан. Когда насос выключен, вода в трубе отводится под действием силы тяжести. Ножной обратный клапан блокирует путь воде, когда она падает, и закрывается под весом воды.

Пневматический:

Пневматические обратные клапаны или воздушные обратные клапаны регулируют поток воздуха из компрессора, впуская воздух и предотвращая его выход. Они размещаются в пневматических контурах, которым требуется поток воздуха в одном направлении.

Двойной:

Двойной обратный клапан, также известный как двойной обратный клапан, состоит из двух обратных клапанов, собранных последовательно с двумя различными формами работы.Хотя два клапана являются частью одного и того же узла, они работают независимо. Если один из обратных клапанов выйдет из строя, другой останется в рабочем состоянии. Преимуществом конфигурации с двойным обратным клапаном является снижение давления в линии при работе одного из обратных клапанов.

Двойной запорный и спускной клапан от Swagelok

Глава 3. Как используются обратные клапаны

С момента изобретения самоуплотняющихся клапанов в начале 20 века они стали ответом на проблемы с обратным потоком во многих отраслях промышленности.В любой отрасли, где продукция транспортируется по трубам, где-то в системе есть обратный клапан.

Обратные клапаны — это экономичные устройства, предотвращающие отходы и защищающие оборудование. Необходимо предотвратить потерю жидкостей, которые проходят через трубопроводную сеть из-за плохого обращения. Обратные клапаны автоматически останавливают поток жидкости при падении давления или потоке, блокируя обратный поток и сдерживая жидкость.

Использование обратных клапанов

Насосы:

Обратные клапаны в насосах — одно из их наиболее распространенных применений.

• Система с одним насосом — обратный клапан контролирует поток из всасывающего бака и блокирует его реверсирование при остановке насоса.

• Параллельная насосная система — В параллельной насосной системе обратный клапан предотвращает перекачку рабочего насоса в резервный насос.



• Насосная система серии

  — серия насосов используется при перекачивании материалов в трубопроводе на большие расстояния. Если какой-либо из насосов в серии выходит из строя, срабатывает обратный клапан, чтобы предотвратить потери.

• Сброс давления — подпружиненные обратные клапаны используются в газовых системах в условиях низкого давления. Если давление в системе поднимается выше давления открытия, обратный клапан безопасно выпускает газ.




• Нижний клапан — Нижний клапан блокирует мусор и предотвращает возврат воды в колодец при выключении насоса.

Фармацевтический:

Фармацевтическая промышленность требует обратных клапанов для движения жидкостей.Обратные клапаны регулируют давление в потоке жидкости для обеспечения качества продукции, эффективности и производительности. Для этого можно использовать только санитарные обратные клапаны. Они требуют легкой очистки, без необходимости разборки, и бесшумного закрытия с плотным перекрытием.

Гидравлические системы самолета:

Обратные клапаны с диафрагмой используются в гидравлике системы привода шасси. Когда шестерня поднята, жидкость течет, чтобы поднять шестерню.Когда шестерня опускается, обратный клапан предотвращает падение шестерни, контролируя поток, выходящий из привода. Помимо шасси, обратные клапаны на самолетах используются в других гидравлических системах, а также в топливных и пневматических системах.

Системы полива:

В оросительной системе обратные клапаны расположены рядом с источником системы для предотвращения обратного потока, сифонации оросительной воды обратно в источник.

Топливный насос:

Обратные клапаны используются в автомобилях, которые были произведены до изобретения электронной системы впрыска. Топливные насосы старых автомобилей имеют обратный клапан, расположенный на входе насоса и один на выходе. Они предназначены для того, чтобы заставить топливо течь в правильном направлении. Когда обратный клапан выходит из строя, давление топлива падает.

Обратные клапаны подачи воды:

Вода в доме должна поступать только из водопровода и выводиться через арматуру или из дренажа в канализацию.Обратные клапаны расположены в домах, чтобы предотвратить перекрестное соединение или обратный поток. Они бывают нескольких видов, включая шаровые и поворотные обратные клапаны. Бытовые обратные клапаны можно увидеть ниже на схеме системы горячего водоснабжения для дома.

Отопительный котел:

Обратные клапаны на отопительных котлах предотвращают циркуляцию горячей воды, когда термостат не требует тепла. Они предотвращают попадание воды обратно в котел, что может привести к чрезмерному давлению.В домашнем отопительном котле обратный клапан предотвращает попадание котловой воды в бытовую сеть, чтобы она не использовалась для питья, купания или приготовления пищи.

Глава четвертая — Как работает обратный клапан?

Обсуждая принцип работы обратного клапана, важно сначала понять, как они устроены. Базовый обратный клапан состоит из четырех отдельных частей: корпуса, седла, диска и крышки, которые показаны на схеме ниже.

Пружины, шарики, стержни, шарнирные пальцы и другие элементы могут быть добавлены к основным элементам в соответствии с назначением и конструкцией обратного клапана.

Как работают обратные клапаны различных типов

Качели:

Поворотные обратные клапаны

имеют неуправляемый диск, который перемещается в полностью открытое положение при приложении давления потока. Они бывают разных размеров и дизайнов для различных областей применения.

Лифт:

Подъемные обратные клапаны

имеют направляемый поршень, который поднимается, когда поток входит в обратный клапан. Сиденье имеет цилиндрическую форму, прикручивается и пломбируется. Отверстие для обратного клапана такого же размера, как входное и выходное.

Наклон:

Конструкция поворотных обратных клапанов призвана решить некоторые проблемы поворотных обратных клапанов, которые были наиболее распространенным типом.Они могут оставаться открытыми, когда поток имеет низкую скорость, и быстро закрываться, когда поток останавливается. Они хорошо работают в приложениях с высокой скоростью.

Складной диск:

Обратный клапан с откидным диском представляет собой конструкцию с разъемным диском с бесфланцевым корпусом и мягким седлом. Диски закреплены поворотной штангой и открываются под давлением потока. Пружины на дисках помогают закрыть клапан.

По вертикали:

Вертикальные обратные клапаны

могут иметь конструкцию с встроенным шаром или полностью управляемым диском.Версия с шаром может быть горизонтальной или вертикальной. Большинство вертикальных обратных клапанов имеют функцию поддержки пружины, чтобы быстро закрыть клапан и минимизировать гидравлический удар.

Материалы, используемые для изготовления обратных клапанов:

Большинство обратных клапанов изготовлены из прочных материалов, способных выдерживать условия высокого давления. Обычные материалы, используемые для изготовления обратных клапанов, включают ПВХ, ХПВХ, бронзу, латунь, железо и нержавеющую сталь.

ПВХ: ПВХ устойчив к коррозии и эластичен.Гладкая поверхность ПВХ позволяет деталям обратного клапана легко перемещаться.

ХПВХ: ХПВХ имеет те же свойства, что и ПВХ, но может выдерживать высокие температуры.

Бронза: Бронза может использоваться для низкого и среднего давления, отливаться в сложных конфигурациях и устойчива к коррозии.

Латунь: Латунь имеет те же свойства, что и бронза, а также обрабатываемость и дешевле, чем бронза.

Утюг: Утюг используется для пара, воды, нефти и газа. Он может выдерживать широкий диапазон температур и давлений. Его отличная производительность уравновешивает его высокую стоимость.

Нержавеющая сталь: Нержавеющая сталь устойчива к коррозии, долговечна и может использоваться в суровых условиях, включая химические.

Глава пятая — Преимущества и недостатки обратных клапанов

Основным преимуществом обратных клапанов является их способность работать без наблюдения или контроля.Их базовая конструкция позволяет вставлять их в поток трубы и управлять потоком без управления.

Несмотря на свои многочисленные преимущества, обратные клапаны, как и любой другой тип механизма, имеют недостатки.

Преимущества обратных клапанов

1. Предотвратить обратный поток
2. Способен выдерживать условия высокого и низкого давления
3. Работает как резервная система и система безопасности
4. Можно использовать горизонтально и вертикально
5. Самоходный
6. Быстродействующий.
7. Защищать насосы и компрессоры от повреждений, вызванных обратным потоком
8. Сокращение времени простоя и производственных потерь
9. Предотвратить гидравлический удар
10. Уменьшить внезапный отказ клапана
11. Снижение затрат на техническое обслуживание
12. Несколько движущихся частей
13. Меньшая занимаемая площадь
14. Может работать в условиях переменного потока
15. Не требует питания для работы

Горизонтальный обратный клапан от Check-All-Valve

Недостатки обратных клапанов

1. Не работать в пульсирующих системах
2. Запорный элемент может захлопнуться, что приведет к повреждению и износу
3. Работает в полностью закрытой системе
4. Невозможно проверить, открыты они или закрыты
5. Внутренние детали не подлежат проверке
6. Диски могут застрять в открытом положении.
7. Шум от хлопающих дисков
8. Гидравлический молот
9. Задачи обратного потока

Общие проблемы с обратными клапанами

Гидравлический молот:

Гидравлический удар возникает из-за скачка давления, когда происходит внезапная остановка потока газа или жидкости, и клапан внезапно закрывается, что вызывает шум и вибрацию.Гидравлический удар может повредить систему и привести к дорогостоящему ремонту.

Гидравлический удар можно предотвратить за счет более быстрого закрытия обратных клапанов, которые останавливают скачки давления и ударные волны. Бесшумные обратные клапаны — одно из возможных решений.

Обратный поток:

Обратный поток дорогостоящий и может повредить насос, заставив его вращаться в обратном направлении. Эту проблему можно решить с помощью герметичных быстрозакрывающихся обратных клапанов.Одним из преимуществ обратных клапанов с пружинным механизмом является их способность быстро реагировать и предотвращать обратный поток.

Завышение размеров:

В некоторых системах обратных клапанов наблюдается вибрация, вызванная многократным открытием и закрытием клапана. Это вызвано слишком большим размером обратного клапана. При установке обратного клапана его размер должен соответствовать области применения. Диск должен быть устойчивым в открытом положении и обеспечивать полное уплотнение в закрытом состоянии, что может предотвратить повторное открытие и закрытие, колебание и выход из строя обратного клапана.

Заключение

• Обратные клапаны — это метод управления потоком газов или жидкостей.
• Обратные клапаны — это экономичные устройства, предотвращающие отходы и защищающие оборудование.
• Обратные клапаны различаются в зависимости от расхода, плотности и температуры среды, размера трубопровода, давления и скорости потока, что можно увидеть в таблице ниже.
• Базовый обратный клапан состоит из четырех отдельных частей: корпуса, седла, диска и крышки.
• Существует бесконечное множество обратных клапанов для различных применений.

Трубопроводы и трим гидронасоса: обратные клапаны

The R. L. Deppmann Monday Morning Minutes рассмотрел размеры труб и гибкие соединители за последние несколько недель. Сегодня мы обратим внимание на обратные клапаны и их использование в насосах.

В этом быстром блоге будет раскрыта пара малоизвестных проблем с обратными клапанами.

Я заинтересовал вас?

Давайте начнем с рассмотрения типов обратных клапанов и того, почему подпружиненные клапаны используются в насосах.

В чем разница между обратным клапаном с поворотным механизмом и обратным клапаном без пробуксовки?

Если я откачиваю из резервуара или отстойника, производители насоса показывают обратный клапан нагнетания насоса. Обратный клапан может быть поворотным или бесшумным.Поворотный обратный клапан имеет заслонку, прикрепленную в одной точке. Это могло быть похоже на заслонку в старом унитазе. Когда насос останавливается, вес воды закрывает заслонку и предотвращает возврат воды в резервуар. Это может вызвать шум или удар при закрытии заслонки. Поворотный обратный клапан предотвращает капание воды. При использовании обратного клапана без гидрораспределения разница возникает, когда давление насоса прекращается. Когда это происходит, в обратном клапане есть пружина, и сила этой пружины закрывает обратный клапан до того, как вода упадет.Это предотвращает «хлопанье» и закрытие чека происходит «бесшумно».

Нужен ли мне обратный клапан в закрытой гидравлической системе?

Я почти не хочу отвечать на этот вопрос, потому что существует так много «а что, если». Единственный воздух в гидравлической системе находится в баке сжатия или расширительном баке. Остальная часть системы полностью заполнена водой. Вода не может упасть!

Если закрытая гидронная система имеет следующее, обратный клапан не требуется.

Это множество «если», на которое можно положиться. По этой причине мы всегда показываем обратный клапан на выходе всех насосов.

Определение размеров предохранительного обратного клапана в закрытой гидравлической системе

Что я имею в виду под размером? Разве это не простой клапан с линейным размером? Вы не поверите, но существуют требования к размерам обратных клапанов.

Бесшумный обратный клапан имеет пружину для помощи в закрытии. Это также означает, что у него есть пружина, которая требует давления, чтобы открыться. Большинству обратных клапанов требуется перепад давления около 1/2 PSIG, чтобы начать открываться.Это называется давлением открытия. Взгляните на приведенную ниже таблицу Metraflex.

Они не только начинаются при ½ фунта на кв. Дюйм, но и останавливаются при 3 фунтах на квадратный дюйм. Они действительно останавливаются, когда скорость достигает 10 футов в секунду. Большинство производителей обратных клапанов имеют ограничение скорости 10 FPS. Если мы вернемся к графику R. L. Deppmann Monday Morning Minute, полученному несколько недель назад и касающемуся размеров трубы согласно ASHRAE 90.1-2013, то обнаружим конфликт. Стандарт ASHRAE допускает некоторые размеры труб, которые превышают предел скорости обратного клапана 10 FPS.ASHRAE четко заявляет, что таблица размеров зависит от оборудования, и это одно из них. Я изменил диаграмму, чтобы показать максимальный поток для скорости 10 FPS.

Установка предохранительного обратного клапана

Есть также некоторые ограничения при установке обратных клапанов. Обратные клапаны могут быть межфланцевого типа, которые устанавливаются между двумя фланцами. Фланцы являются частью целостности клапана. Вы не можете установить дроссельную заслонку непосредственно на пластинчатый чек без катушки.Это не просто ограничение Metraflex. Это ограничение большинства, если не всех, обратных клапанов для пластин. Смотрите видео ниже.

Наконец, есть еще один совет по установке. Я проверил 12 различных производителей обратных клапанов, и у всех 12 было ограничение на количество диаметров трубы перед обратным клапаном при установке на насос. Минимальное количество диаметров трубы перед обратным клапаном составляет от 3 до 14 диаметров трубы перед обратным клапаном. Metraflex рекомендует от 5 до 10. Поскольку перекачивание жидкостей HVAC — относительно спокойное занятие, давайте остановимся на 5 диаметрах трубы, если вы используете Metraflex и ограничите скорость.Если вы укажете кого-то еще и зачем вам это, проконсультируйтесь с ним.

А как насчет трехступенчатых клапанов Bell & Gossett?

Bell & Gossett Тройной Обязанность обратный клапан, не хлопайте, который также включает в себя отсечной и балансирование функции, которые обычно требуются на нагнетательной стороне насоса, что делает его отличной альтернативой установленной стоимости нескольких клапанов. Клапаны тройного действия B&G не требуют диаметра прямой трубы и не имеют таких же пределов скорости, как другие обратные клапаны.Клапан тройного действия B&G должен быть стандартной альтернативой в вашей спецификации. Но будьте осторожны! У других брендов гораздо больше ограничений. Это может показаться корыстным, но почему бы не указать и не подробно описать обратный и запорный клапаны, но разрешить использование трехступенчатого клапана B&G и только клапана B&G в качестве приемлемой добровольной альтернативы? Если цена будет слишком высокой, подрядчик будет использовать детализированные клапаны.

Ну, это была долгая Минута! На следующей неделе журнал R. L. Deppmann Monday Morning Minutes рассмотрит детали всасывания насоса.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Признаки неисправности или неисправности клапана управления нагревателем

Регулирующий клапан нагревателя — это компонент системы охлаждения и вентиляции, который обычно используется во многих легковых и грузовых автомобилях, движущихся по дорогам.Клапан управления нагревателем обычно устанавливается рядом с брандмауэром и действует как клапан, который позволяет охлаждающей жидкости течь от двигателя к сердечнику нагревателя, который расположен внутри автомобиля. Когда клапан открыт, теплая охлаждающая жидкость двигателя проходит через клапан в сердечник обогревателя, так что горячий воздух может выходить из вентиляционных отверстий автомобиля.

Выход из строя клапана управления обогревателем может вызвать проблемы с системой охлаждения автомобиля и с работой обогревателя. Обычно неисправный или неисправный регулирующий клапан нагревателя вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Не работает обогреватель

Одним из первых признаков неисправности клапана управления нагревателем является нагреватель, который не производит теплый воздух. Если регулирующий клапан нагревателя сломается или застрянет, поток охлаждающей жидкости к сердечнику нагревателя может быть ограничен или полностью остановлен. Без подачи охлаждающей жидкости к сердечнику отопителя отопитель не сможет подавать теплый воздух в кабину.

2. Утечка охлаждающей жидкости

Еще один частый симптом неисправности клапана управления нагревателем — утечка охлаждающей жидкости.Со временем регулирующий клапан нагревателя может изнашиваться и треснуть, что приведет к утечке охлаждающей жидкости из клапана. Клапаны управления нагревателем также могут протекать из-за чрезмерной коррозии из-за контакта со старой или загрязненной охлаждающей жидкостью двигателя. Обычно для устранения утечки необходимо заменить регулирующий клапан с утечкой.

3. Неустойчивое поведение нагревателя

Неустойчивое поведение двигателя — еще один признак неисправности клапана управления отопителем автомобиля. Неисправный регулирующий клапан нагревателя может быть не в состоянии должным образом контролировать поток охлаждающей жидкости к нагревателю, что может привести к проблемам с работой нагревателя.Нагреватель может производить горячий воздух, но только в определенное время, например, на холостом ходу, и горячий воздух может приходить и уходить. Неисправный регулирующий клапан нагревателя также может привести к неустойчивой работе указателя температуры, быстрому подъему и падению, что затруднит определение температуры двигателя.

При замене блока управления нагревателем обычно считается плановым обслуживанием, поскольку автомобиль приближается к большому пробегу, и у него могут возникать проблемы и требовать внимания. Если ваш автомобиль проявляет какие-либо из вышеперечисленных симптомов или вы подозреваете, что у вашего регулирующего клапана нагревателя может быть проблема, обратитесь к профессиональному специалисту, например, из YourMechanic, для осмотра автомобиля, чтобы определить, следует ли заменить клапан.

ОБРАТНЫЙ КЛАПАН ДЛЯ ОТОПИТЕЛЬНОГО ВОЗДУХА

Этот веб-сайт использует Google Analytics для сбора анонимной информации, такой как количество посетителей сайта и наиболее популярные страницы.

Сохранение включенного файла cookie помогает нам улучшать наш веб-сайт.

В категории необязательных файлов cookie мы находим файлы cookie, которые используются для различных целей:

Аналитические файлы cookie:
Аналитические файлы cookie используются нашими веб-порталами для создания профилей навигации и определения предпочтений пользователей. сайта с целью улучшения предложения продуктов и услуг.
Например, с помощью аналитического файла cookie мы можем контролировать, какие географические районы представляют наибольший интерес для пользователя, какой продукт наиболее приемлем и т. Д.

Рекламные файлы cookie:
Рекламные файлы cookie позволяют управлять рекламными местами по определенным критериям. Например, частота доступа, редактируемый контент и т. Д.
Рекламные файлы cookie позволяют посредством управления рекламой хранить поведенческую информацию посредством наблюдения за привычками, изучения доступа и формирования профиля предпочтений пользователя в чтобы предлагать рекламу в соответствии с интересами профиля пользователя.

Пожалуйста, сначала включите строго необходимые файлы cookie, чтобы мы могли сохранить ваши предпочтения!

Показать подробности

Имя	Провайдер	Цель	Срок действия
_ga	pareta.com	При включении эти файлы cookie используются для сбора информации о том, как посетители используют наш сайт. Мы используем эту информацию, чтобы помочь нам улучшить сайт. Файлы cookie собирают информацию в анонимной форме, включая количество посетителей сайта, откуда они пришли и какие страницы они посетили.	2 года
_ga_ZL62ECBPV2	pareta.com	При включении эти файлы cookie используются для сбора информации о том, как посетители используют наш сайт. Мы используем эту информацию, чтобы помочь нам улучшить сайт. Файлы cookie собирают информацию в анонимной форме, включая количество посетителей сайта, откуда они пришли и какие страницы они посетили.	2 года

Держите совет: как заменить обратный клапан водонагревателя

Поделитесь этим постом!

В нашем доме на колесах внезапно перестала работать горячая вода.Вода не была холодной; на самом деле из крана НЕ выходила вода. Холодная вода работала нормально. После поиска в Google я смог сузить проблему до неисправного обратного клапана на водонагревателе. Этот клапан позволяет воде вытекать из водонагревателя, но не обратно. Поскольку это механическая часть с движущимися частями, они могут со временем выйти из строя и выйти из строя.

К счастью, замена одного обошлась довольно недорого — от 5 до 10 долларов. Обратный клапан для водонагревателя RV можно приобрести на Amazon.Я снял на видео весь процесс замены обратного клапана. Вы можете решить эту проблему самостоятельно, если она возникнет.

Чтобы узнать больше советов и уловок по проживанию в доме на колесах, посетите нашу страницу информации о доме на колесах!

Если вы хотите помочь нам идти по следу, вы можете использовать нашу партнерскую ссылку, чтобы делать обычные покупки на Amazon здесь.

Кроме того, не забудьте заглянуть в наш магазин RV , где вы найдете последнюю одежду в стиле RV, ваши искренние творения!

Как всегда….безопасных путешествий и счастливых троп!

Предупреждаем: мы получаем комиссию за покупки, сделанные по ссылкам в этом посте, поэтому, если вы решите совершить покупку или подписаться на подписку, это поможет нам поддерживать рост сайта. Мы ценим всех наших читателей, несмотря ни на что. Как всегда, безопасных путешествий и счастливых троп.

Связанные

Почему срабатывают обратные клапаны и что с этим делать

Обратные клапаны — это простые клапаны.Они используют прямой поток, чтобы открыть клапан, а затем автоматически закрываются, когда поток останавливается, предотвращая обратный поток от обратного потока через клапан. Для их работы не требуется мощность, не требуется много внимания или обслуживания. Однако они делают привлекают много внимания, когда они хлопают.

Что вызывает хлопок?

Обратный клапан полностью закрывается под действием силы тяжести и / или обратного потока. Возможность захлопывания обратных клапанов часто возникает при остановке насоса.Когда насос останавливается, обратный клапан закрывается под действием силы тяжести и обратного потока. Поскольку жидкость не сжимаема, она создает давление или ударную волну (гидравлический удар). Жидкость продолжает течь вперед и назад, пока потери на трение не приведут к оседанию волны.

Удары обратных клапанов вызывают серьезные скачки давления в системе, вызывающие дребезжание труб и повреждение оборудования. Некоторые полагают, что это именно то, что делают обратные клапаны. «Что бы ни случилось, они собираются хлопнуть». Но это не так. Обычно настоящая причина этих проблем связана с неправильным размером и выбором клапана, а не с типом клапана.

Минимизация ударов за счет правильного определения размеров

Часто обратные клапаны выбираются в зависимости от размера трубы и желания получить максимально возможный C _v . (C _V означает «коэффициент расхода» для клапанов и демонстрирует пропускную способность клапана для жидкости.) Конечно, вам нужна возможность пропустить через клапан как можно больше жидкости, верно? Имеет смысл, за исключением того, что полностью игнорируется тот факт, что условия потока определяют внутренние характеристики обратного клапана, поскольку диск находится непосредственно на пути потока.

Если потока недостаточно для того, чтобы клапан оставался полностью открытым, а диск достиг потолка обратного клапана, диск будет перемещаться вверх и вниз, что приведет к преждевременному износу, возможному выходу из строя и большему падению давления.

Для правильного выбора обратного клапана примите во внимание следующее:

• Размер линии
• Данные по применению (характеристики жидкости, включая температуру и давление)
• Тип сиденья
• Установка (горизонтальная или вертикальная)
• Торцевое соединение
• Номинал клапана
• Совместимость материалов со средой
• Размеры конверта
• Требования к утечке

Выбор клапана подходящего размера повлияет на количество гидравлических ударов, ощущаемых системой трубопроводов.

Выбор правильного типа обратного клапана

Еще одно решение проблемы захлопывания обратных клапанов — это посмотреть на тип обратного клапана, используемого в приложении. Бесшумный, шаровой и упругий шарнир — альтернатива традиционному поворотному обратному клапану. Каждый из них имеет разные характеристики с разной степенью падения давления и скорости закрытия.

Бесшумные обратные клапаны

Бесшумные обратные клапаны или обратные клапаны с пружинным управлением не зависят от силы тяжести или обратного потока для закрытия.Вместо этого пружина закрывается примерно за одну десятую секунды, клапан перед обратным потоком имеет возможность захлопнуть клапан. Он может быстро закрываться, потому что ему нужно пройти на меньшее расстояние, чем заслонка на традиционном обратном клапане.

Это видео от DFT показывает, как скачки давления в системе значительно уменьшаются с помощью бесшумного обратного клапана.

Шаровые обратные клапаны

Шаровые обратные клапаны

— это экономичные и очень простые клапаны.Иногда в них используется шар с резиновым покрытием, который всплывает и убирается с пути, пока поток проходит через клапан, и оседает, когда поток останавливается. Этот конкретный клапан закрывается медленно, поэтому вероятность захлопывания высока.

Существуют и другие типы шаровых обратных клапанов, которые работают аналогично бесшумным или линейным обратным клапанам. Это так называемые конические обратные клапаны.

Обратные клапаны с упругими шарнирами

Обратные клапаны с упругими шарнирами очень похожи на традиционные поворотные обратные клапаны.Основное различие заключается в том, что формованный из резины диск изгибается вверх и в сторону, когда жидкость проходит через клапан. Заслонка не вращается вокруг шарнирного пальца.

У него более короткий ход, чем у традиционного поворотного обратного клапана, что сокращает время закрытия клапана и сводит к минимуму вероятность возникновения гидроудара.

Заключение

Каждый из этих клапанов обладает различными характеристиками, особенностями и преимуществами, которые следует тщательно выбирать, чтобы они подходили к системе.Если у вас возникли проблемы с обратным клапаном или вам нужно выбрать новый для вашего процесса, поговорите с инженером, имеющим опыт выбора / определения размеров этих клапанов. Это поможет вашей системе работать с максимальной эффективностью, уменьшая при этом хлопки и требуя меньше обслуживания.

Ваш контрольный список для выбора правильного обратного клапана

Представьте, что вода или другая жидкость, например нефть или газ, течет по трубе. Вам нужно, чтобы она текла в одном направлении, а не «назад».Вот тут-то и пригодится обратный клапан.

Важно использовать обратный клапан правильного типа, чтобы избежать проблем или повреждения трубопроводных систем. Вот наше простое руководство по типам обратных клапанов.

Назначение обратных клапанов

Обратные клапаны предназначены для предотвращения обратного потока жидкости по трубам. Обычно они закрыты до тех пор, пока не пройдет жидкость. Они также могут перекрывать клапан, если давление на выходе становится выше, чем давление на входе.

Для правильной работы системы важно, чтобы обратные клапаны устанавливались через определенные промежутки времени.

Выберите правильный тип обратного клапана

Существует несколько типов обратных клапанов, каждый из которых служит для разных целей. Давайте посмотрим на 3 основных типа.

1. Поворотный обратный клапан

Поворотный обратный клапан — один из наиболее распространенных типов обратных клапанов. Он состоит из корпуса, крышки и диска с шарниром.Шарнир позволяет диску качаться вперед и назад (как шарнир ворот).

Поворотные клапаны удерживают поток жидкости вперед. Вы можете найти их в различных конфигурациях, включая традиционные, двухдисковые и наклонные.

Распространенное применение поворотных клапанов:

• Механизмы унитаза со сливом
• Водопроводные и канализационные насосные системы
• Канализация
• Пожаротушение и предотвращение наводнений
• Работа с такими материалами, как газ и жидкости

Поворотные обратные клапаны немного больше, поэтому они лучше подходят для ситуаций, когда требуется полнопроходной клапан и где пространство и поток не являются проблемой.

2. Поднимите обратный клапан

Обратный клапан подъема работает как шаровой клапан. Вместо шарнира для открытия и закрытия клапана используется поршень или шар. Они предназначены для использования в условиях высокого давления или высокоскоростного потока.

Общие области применения подъемных обратных клапанов:

• Водопроводные трубы
• Системы отопления
• Насосы
• Бытовое использование
• Производственные процессы:
  • Трубопроводы
  • Нефть и газ
  • Продукты питания и напитки
  • Биофармацевтическая промышленность
  • Морская промышленность

Подъемные обратные клапаны можно использовать как в горизонтальных, так и в вертикальных трубопроводах.

3. Поршневой обратный клапан

Поршневые обратные клапаны аналогичны подъемным обратным клапанам. Отличие состоит в том, что в конструкции присутствует «дроссельная заслонка», состоящая из поршня и цилиндра. Это создает амортизирующий или демпфирующий эффект, что снижает вероятность повреждения труб.

Поршневые обратные клапаны

доступны в нескольких различных конфигурациях, включая Y-образную и 90-градусную конфигурацию.

Они часто используются в сочетании с запорными и угловыми клапанами, а также в трубопроводах, которые часто меняют направление потока.

Использование поршневых обратных клапанов:

• Трубопроводы нефти и газа
• Насосы для воды и сточных вод
• Водопроводные трубы

Поршневые обратные клапаны хорошо подходят для ситуаций с высоким давлением и высокой скоростью.

Выбор обратного клапана

Обратные клапаны предлагают эффективный способ управления прямым потоком жидкости по трубам и трубопроводным системам.
