Группа безопасности бойлера Valtec VT.461.N.04 (1/2″, 10 бар)

Группа безопасности бойлера Valtec VT.461.N.04 позволяет пользователю обезопасить себя и свой дом от серьёзных аварий, случающихся из-за неисправностей бытовых водонагревателей объёмом до 200 л (например, при отказе температурной автоматики бойлера).

Группа состоит из латунного никелированного корпуса, в котором расположены запорный вентиль в комбинации с обратным клапаном, предохранительный клапан и прямой сливной патрубок. В комплект входит также сифон. Модель 1/2″ снабжена красным колпачком предохранительного клапана. Обратный клапан не позволяет нагреваемой и расширяющейся воде уходить в холодный водопровод, а предохранительный защищает водонагреватель от превышения давления. Предохранительный клапан группы безопасности имеет устройство принудительного открытия, что позволяет открывать клапан для слива воды из бойлера, проверки срабатывания и предотвращения залипания золотника.

Производительность предохранительного клапана по воде при давлении 7,7 бар составляет 650 л/час, по по насыщенному пару — 21 кг/час.

Конструкция

1 — Патрубок присоединения к холодному водопроводу
3 — Патрубок присоединения к водонагревателю
4 — Пробка обратного клапана
5 — Ручка запорного вентиля
6 — Ручка предохранительного клапана

Комплектация

латунный никелированный корпус
запорный вентиль в комбинации с обратным клапаном
предохранительный клапан с зелёной ручкой
обратный клапан
прямой сливной патрубок
сифон (гидрозатвор)

Указания по монтажу

Группа безопасности должна ставиться на входной патрубок водонагревателя (бойлера). На участке между группой безопасности и защищаемым агрегатом не должно быть водозапорной арматуры.
Группа безопасности устанавливается так, чтобы воронка разрыва струи была направлена вниз, ручка шарового крана (запорного вентиля) и рукоятка предохранительного клапана были доступны для управления.
В случае, когда конструкцией водонагревателя наличие воздушной подушки не предусмотрено, к системе должен быть подключён расширительный бак.
К воронке разрыва струи рекомендуется присоединять сифон, входящий в комплект поставки группы безопасности, который присоединяется к дренажной (канализационной) системе пластиковой трубой. Не допускается присоединение группы безопасности к трубопроводам канализации без разрыва струи.
Поворотная воронка позволяет устанавливать группу безопасности как в вертикальном, так и в горизонтальном положении.

Указания по эксплуатации

Для предотвращения прикипания золотника предохранительного клапана рекомендуется периодически (не реже 1 раза в месяц) производить принудительное его открывание. Для этого ручку клапана следует повернуть по часовой стрелке до щелчка.
Для слива воды с водонагревателя необходимо перекрыть шаровой кран (запорный вентиль) группы безопасности, и ручку предохранительного клапана повернуть до полного открытия клапана.
Для продления срока службы группы безопасности рекомендуется перед ней установить фильтр механической очистки со степенью очистки не более 500 мкм.
Не допускается замерзание рабочей среды внутри элементов группы безопасности.

Документация

Технический паспорт изделия (открыть PDF-файл)
Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
Отказное письмо в области пожарной безопасности (открыть PDF-файл)
Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики

Производитель	Valtec
Серия	VT.461.N
Артикул	VT.461.N.04
Тип	группа безопасности бойлера
Назначение	для автономных систем водяного отопления
Рабочее давление	10 бар
Максимальная температура рабочей среды	120°C
Рабочая среда	вода
Пропускная способность	8,5 м³/час
Производительность предохранительного клапана по воде при давлении 7,7 бар	650 л/час
Производительность предохранительного клапана по насыщенному пару при давлении 7,7 бар	21 кг/час
Давление открытия обратного клапана	2 КПа
Давление настройки предохранительного клапана	7 бар
Материал корпуса	никелированная латунь CW617N
Материал седла клапана	нержавеющая сталь AISI304
Размер присоединения к бойлеру	1/2″ вн.
Размер присоединения к холодному водопроводу	1/2″ нар.
Размер присоединения к дренажной сети	1 1/4″ нар.
Тип воронки разрыва струи	прямая
Вес брутто	333 г
Средний полный срок службы	20 лет
Официальная гарантия производителя	10 лет
Страна-родина бренда	Италия

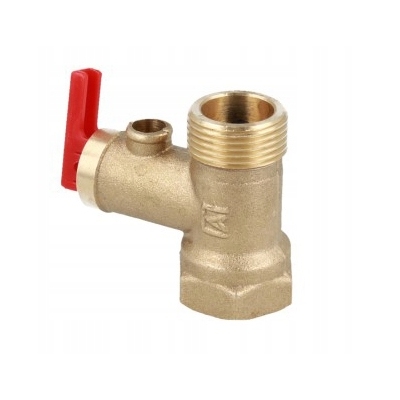

Клапан предохранительный для бойлера 1/2″ (8 бар) (ITAP)

Клапан предохранительный для бойлера 1/2″ (8 бар) (ITAP) — компания «Мегастрой»

Артикул: 00821
Цена: по запросу
В корзину
Подробнее
Анод Магниевый
Цена: по запросу
Подробнее
Protherm Датчик приоритета бойлера NTC для Пантеры (Словакия)
Цена: по запросу
Подробнее
Protherm Датчик приоритета бойлера NTC (Словакия)
Цена: по запросу
Подробнее
Комплект 3-х ходового клапана для подключения бойлера FUGAS для электрических котлов (Protherm)
Цена: по запросу
Подробнее
Группа безопасности для Бойлера 1″ (7 бар)
Цена: по запросу
Подробнее
Клапан предохранительный для бойлера 3/4″ (8 бар) (ITAP)
Цена: по запросу
Подробнее
Клапан предохранительный для бойлера 1/2″ (8 бар) (ITAP)
Цена: по запросу
Подробнее
Клапан предохранительный SVW 6х1/2″ для водоснабжения 1/2″х3/4″ (6 бар) (Watts)
Цена: по запросу
Подробнее
Новости и акции
02. 08.2021
Семинар на тему «Контроллеры ZONT. Модельный ряд, функциональные возможности, особенности подключения и настройки»
Уже традиционными становятся семинары, проводимые на базе нашего инженерного центра. На этот раз нас посетил директор по развитию компании TVP Electronics Борисов Сергей Владимирович. Для наших специалистов он провел семинар на тему «Контроллеры ZONT. Модельный ряд, функциональные возможности, особенности подключения и настройки». В ходе мероприятия был представлен основной ассортимент оборудования ZONT и рассмотрены особенности подбора конкретной модели. Подробно разобрали вопросы подключения термостатов и контролеров ZONT и ключевые моменты в настройке системы.
Подробнее
11.04.2021
В апреле 2021 года на базе нашего инженерного центра прошёл ряд обучающих семинаров от Академии Vaillant
Темой семинаров стала система управления котельным оборудованием.
Тренеры компании Vaillant рассказали нашим специалистам об устройстве, специфике подбора, монтаже и вводе в эксплуатацию систем управления, а также обслуживании, диагностике и ремонте. Итогом семинара стало моделирование ситуации подключения систем управления и написания теста. Всем участникам обучения были вручены сертификаты.
Подробнее
07.09.2020
Новинка в ассортименте SANEXT! Водосчетчики SANEXT
Счетчики воды универсальные SANEXT КВУ предназначены для измерения как холодной так и горячей воды в температурном диапазоне от 5°С до 90°С и рабочем давлении в водопроводной сети не более 1,6 МПа. Водосчётчики SANEXT изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, производятся из материалов, не снижающих качества воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счётчики SANEXT КВУ предназначены для монтажа на горизонтальных и вертикальных трубопроводах. Счетчики выпускаются диаметрами ДУ15 и ДУ 20 как в обычном исполнении, так и с импульсным выходом и герконовым датчиком.
Подробнее
все новости →
Настоящим я, действуя свободно, по своей воле и в своих интересах, выражаю согласие на обработку Обществом с ограниченной ответственностью «Мегастрой» (сайт https://megastroyy.ru/, ИНН 7106057480, ОГРН 11675408003561, местонахождение: 300041 г. Тула, Одоевское шоссе д. 61 ) моих персональных данных: фамилия, имя, отчество, место пребывания (город, область), номера телефонов, адреса электронной почты (e-mail), иные полученные от меня данные, в том числе электронные копии документов.
ООО «Мегастрой» соблюдает надлежащие меры защиты конфиденциальной информации, полученной от лиц, направивших персональные данные на сайте https://megastroyy.ru/ , вне зависимости от наличия договорных отношений, не направляет и не намерено направлять таким лицам материалы рекламного характера.
Я также проинформирован, что в дополнение к обычно принимаемым мерам осмотрительности по защите конфиденциальной информации, ООО «Мегастрой» по требованию обратившегося лица готово принять повышенные меры защиты конфиденциальной информации.

ASME сек. I, Предохранительные клапаны энергетического котла
Вибрация разрушительна для внутренних частей предохранительного клапана котла. Однако есть еще более важная причина избегать болтовни любой ценой. Вибрация не позволяет предохранительному клапану достигать или поддерживать полный подъем. Это приводит к тому, что котел не защищен от катастрофического избыточного давления. Болтовня может быть результатом нескольких проблем. Наименее вероятным является неточно отрегулированный предохранительный клапан. Более чем вероятно, что дребезг связан с трубами или установкой. Виновником может быть впускной или выпускной трубопровод. Уменьшение длины трубопровода, слишком большая длина или слишком большое количество изгибов (или комбинация этих трех факторов) на входе или выходе могут привести к вибрации. В некоторых случаях предохранительный клапан имеет неправильный размер, что приводит к вибрации из-за недостаточного потока через предохранительный клапан, когда он включается. Другими словами, размер предохранительного клапана слишком велик, и давления достаточно, чтобы поднять предохранительный клапан, но недостаточно потока, чтобы держать его открытым. Больше не всегда лучше. Все упомянутые выше проблемы приводят к падению давления на входе предохранительного клапана, что вызывает вибрацию.
Единственные упоминания о перепаде давления в ASME Sec I, Кодекс энергетического котла, содержатся в PG-68.1 для расчета давления срабатывания предохранительного клапана пароперегревателя и в PG-68. 4 для расчета давления срабатывания предохранительного клапана на выходе из подогревателя. PG-72.1 — это требование, предназначенное для обеспечения того, чтобы предохранительный клапан не вибрировал. Уведомление PG-72 имеет заголовок, который относится к «Эксплуатация клапанов сброса давления». Это относится к настройкам продувочного кольца, а не к падению давления на входе из-за потерь в трубопроводе.
В соответствующем кодексе ASME Sec VIII-1, UG-135, УСТАНОВКА, в UG-135(b)(1) указано: «Отверстие во всех трубах, фитингах и устройствах сброса давления без повторного закрытия (если они установлены) между сосуд под давлением и его предохранительный клапан должны иметь площадь не менее входного отверстия предохранительного клапана. Характеристики этой системы выше по потоку должны быть такими, чтобы падение давления не уменьшало пропускную способность ниже требуемой и не оказывало отрицательного влияния на правильную работу предохранительного клапана».
ASME Sec VIII-1, Необязательное Приложение M, M-6 (a) гласит: «M-6 ПАДЕНИЕ ДАВЛЕНИЯ НА ВХОДЕ ДЛЯ ВЫСОКОГО ПОДЪЕМА, ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ С ВЕРХНЕЙ НАПРАВЛЯЕМОЙ, ПРЕДОХРАНИТЕЛЬНЫХ И ПИЛОТНЫХ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ В СЖИМЫХ СЛУЖБА ЖИДКОСТИ (a) Номинальный размер всех трубопроводов, клапанов и фитингов, а также компонентов сосуда между сосудом под давлением и его предохранительным, предохранительным или пилотным предохранительным клапаном должен быть не менее номинального размера на входе устройства, а характеристики потока системы выше по потоку должны быть такими, чтобы совокупная сумма всех невосстановимых потерь на входе не превышала 3% давления срабатывания клапана. Потери давления на входе будут основываться на пропускной способности клапана, указанной на паспортной табличке, с поправкой на характеристики протекающей жидкости.
В соответствии с требованиями к установке предохранительного клапана в Кодексе ASME, Раздел I, «Мощные котлы», проблема вибрации будет решена без расчета потерь давления в трубопроводе. См. ASME Sec I, PG-71, «Монтаж клапанов сброса давления». Ограничения по размеру и длине трубопровода должны быть достаточными для предотвращения вибрации из-за потерь в трубопроводе.
Что касается наименее вероятной причины вибрации, т. е. регулировки предохранительного клапана, то, если верхнее регулировочное кольцо (направляющее кольцо) находится слишком высоко, предохранительный клапан хлопнет, но не останется открытым. Он снова закроется и сразу же снова выскочит, что приведет к дребезгу. Это связано с тем, что Верхнее кольцо обеспечивает «внешнюю стенку» камеры сжатия, чтобы удерживать пар под диском достаточно долго для достижения полного подъема. Установка верхнего кольца слишком высоко приводит к удалению «внешней стены» камеры для совещаний, что приводит к дребезгу. Настройка предохранительного клапана в соответствии с PG-73.5.2 (a), в котором говорится: «Предохранительные клапаны для работы с паром должны быть испытаны паром. Элементы управления продувкой предохранительного клапана должны быть отрегулированы в соответствии со спецификациями изготовителя», должны исключать возможность вибрации из-за настройки регулировочного кольца. Следует отметить, что типичный клапан сброса давления ASME Sec VIII представляет собой предохранительный клапан с одним кольцом. Настройка регулировочного кольца предохранительного клапана с одним кольцом не приводит к вибрации.
Надеюсь, эта информация окажется полезной.
Комплект предохранительного клапана котла — Plumberstar-Valve
Параметры комплекта предохранительного клапана котла
Предохранительные клапаны обычно используются для регулирования давления в котлах в системах отопления, в накопителях горячей воды в системах горячего водоснабжения и в системах водоснабжения в целом.

JX-0915
Предустановленное давление: 6 бар
Макс. рабочая температура: 110°C
Рабочая среда: вода, неагрессивная жидкость, газ
Трубная резьба по ISO 228 (BSP, NPT) подходит!
Испытание на 100% утечку
Долгий срок службы и выдающаяся производительность
Нет второго загрязнения

Стабильное давление на выходе и высокая надежность, идеальное уплотнение при низком и высоком давлении, износостойкость, надежность и долговечность. Простота установки
Идеальное уплотнение при низком и высоком давлении, износостойкость, прочность и надежность на весь срок службы. Простота установки
Тесты открытия/закрытия: 20000 раз
При достижении откалиброванного давления клапан автоматически открывается и сбрасывает атмосферу для безопасной защиты всей системы от избыточного давления.
Предохранительные клапаны обычно используются для контроля давления в котлах в системах отопления, в накопителях горячей воды в системах горячего водоснабжения и вообще в системах водоснабжения.
Клапан выполняет функцию автоматического выхлопа, после чего клапан может автоматически сбрасывать воду и автоматически закрываться.

Предохранительные клапаны котла являются важной частью любой котельной системы. Они помогают регулировать уровень воды в резервуаре и предотвращают его переполнение, что может привести к дорогостоящему ремонту или даже повреждению имущества. Это руководство научит вас всему, что вам нужно знать о том, как работают котлы, что делать, если ваши клапаны начинают протекать, и многим другим полезным вещам, связанным с этим важным компонентом.
Котлы являются важной частью любой системы отопления. Они используют горячую воду или пар для нагрева воздуха в вашем доме, который затем циркулирует и согревает вас. На рынке существует множество различных котлов, но все они имеют один общий компонент: предохранительный клапан. Plumberstar проинформирует вас о предохранительных клапанах котла и о том, как их исправить, если они начнут протекать.

Что такое предохранительный клапан котла?
Предохранительный клапан котла – это устройство, которое помогает регулировать уровень воды в баке котла. Он делает это, открывая и выпуская пар, когда уровень воды становится слишком высоким, что предотвращает переполнение и повреждение. Большинство котлов имеют два предохранительных клапана: один выпускает пар и воду.
Как работают предохранительные клапаны котла?
Предохранительные клапаны котла работают, определяя уровень воды в баке. Они делают это с помощью поплавкового выключателя, устройства, которое контролирует уровень жидкости в контейнере. Когда вода достигает определенной высоты, поплавковый выключатель активирует клапан, который открывается и позволяет выйти горячей воде или пару. Это снижает давление внутри резервуара и предотвращает его переполнение.
Что делать, если предохранительный клапан котла протекает?
Если предохранительный клапан вашего котла начал течь, вы должны починить его самостоятельно. Многие онлайн-уроки могут научить вас, как это сделать, в том числе полезный на YouTube. Если утечка незначительна и ее можно быстро устранить, попробуйте сначала ее; если нет, обратитесь за профессиональной помощью.
Для получения дополнительной информации о предохранительных клапанах котла или любом другом компоненте системы отопления обращайтесь в Plumberstar.
