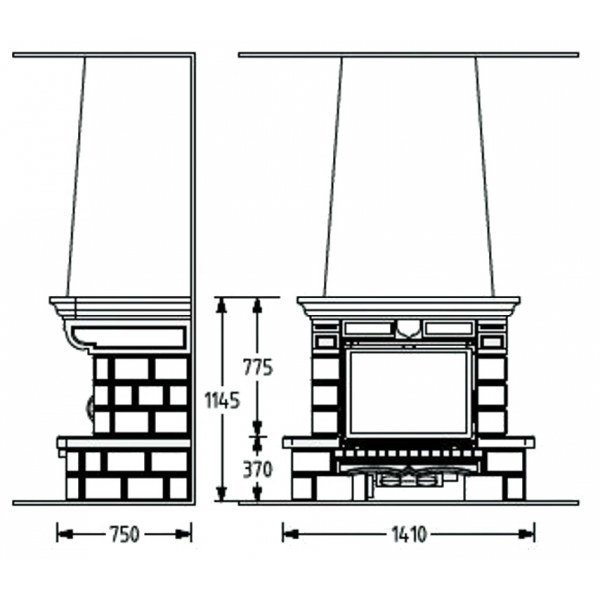

Чертеж камина с размерами
Главная / Статьи о печах и каминах / Чертеж камина
Автор: Печник Мастер
В переводе с латинского, «камин» — это очаг. Прообразом камина были обыкновенные печи, служившие для приготовления пищи и обогрева крестьянских избушек. На сегодня камины различают по видам, назначению и архитектурному строению, поэтому каждый камин является, практически, произведением искусства. Количество желающих установить камин своими руками увеличивается с каждым днем.
Разновидностей каминов несколько, но я хочу остановиться на конкретном виде, а именно: пристенный камин. Неоспоримое преимущество его перед остальными заключается в том, что устанавливать пристенный камин можно в уже построенном доме, поскольку он не связан с конструкцией стен. Правда, своими габаритами он скрадывает часть жилой площади комнаты, так как сам камин и дымоход могут частично выступать за плоскость стены, либо полностью быть пристроенными.
Коэффициент полезного действия у каминов небольшой, поэтому следует точно уяснить: камин вам нужен в эстетических целях или для получения тепла. Если же для обогрева комнаты, значит, конструкцию камина нужно выбирать в зависимости от площади и объема помещения. Все размеры указаны в таблице.
Для того, чтобы камин не дымил, высота и сечение дымовой трубы должны соответствовать ширине, высоте и глубине топливного отделения. Высота топливника составляет 0,6 – 0,9 относительно его ширины, а глубина — 0,5 – 0,7 относительно его высоты. Для лучшей тяги и большей теплоотдачи заднюю стенку в топливнике с высоты в 1/3 наклоняют вовнутрь под углом 20°. Вверху топливник сужается, образовывая горловину, благодаря чему тяга усиливается.
Днище топочного отделения выкладывают из огнеупорного кирпича. Из этого же камня выполняется и нижняя часть боковых и задней стены. Очень удобно, когда в днище камина устанавливается металлический ящик для золы. В нем, на передней стенке, необходимо сделать отверстия для поступления воздуха под решетку. Для защиты кирпичной кладки от перегрева, на заднюю стенку топливника крепят металлическую плиту, которая, к тому же, очень обильно излучает поглощенное тепло.
Боковые стенки внутри пристенного камина выкладываются симметрично, под углом 45—60°относительно лицевой плоскости. Передняя стенка дымосборника поднимается вверх таким образом, чтобы, соединяясь с дымовой трубой, она плотно примыкала к боковым стенам. Задняя стенка дымовой коробки выстраивается вертикально, и без всяких наклонов и перепадов переходит в дымовую трубу.
Для обеспечения хорошей тяги важно, чтобы образовавшиеся во время горения газы в период прохождения по дымоходу охлаждались как можно меньше. Для этого стенки дымовой трубы должны быть выполнены соответствующей толщины. Если дымоход располагается внутри помещения, стенки необходимо выкладывать толщиной в полкирпича, а в случае наружного расположения дымохода — в кирпич.
Наиболее приемлемой формой сечения дымовой трубы является круглая, чуть похуже — квадратная, а прямоугольная — самая непрактичная, так как в прямых углах откладывается сажа и движение газов существенно затрудняется. Лучший вариант — это асбестоцементная или керамическая труба. Необходимо избегать наклона дымовой трубы, поскольку каждый наклон и поворот создает завихрение внутри дымового потока, тем самым тормозится движение газов. Если поворота избежать не удается, допустимое (не желательное) отклонение от уровня вертикали не должно превышать 30°. Увеличивать сечение дымохода не рекомендуется, так как проходящие по нему газы будут быстрее охлаждаться, но и делать его меньше чем 14X27 см по стандарту не разрешается.
Оголовок дымовой трубы, выступающий над крышей, должен иметь стенку толщиной не менее одного кирпича. Над оголовком дымохода должен быть коньковый навес, который легко будет обдуваться ветром. Дополнительно можно установить ветрозащитную насадку, которая не позволяет влиять метеорологическим условиям на тягу камина.
По способу горения и количеству выделяемого тепла сжигаемая древесина очень отличается. К примеру: дуб и клен относятся к породе твердой древесины, поэтому после сгорания угли долго сохраняют тепло. Мягкие породы древесины сгорают более интенсивно, образуя при этом много искр, а тепло от углей быстро развевается. Сосна и береза способствуют образованию сажи на стенках дымохода, а вот ольха и осина обладают даже свойством выжигать уже имеющуюся сажу в дымовой трубе.
Использовать сухие дрова не рекомендуется, так как сгорают они очень быстро.
Для получения приятного аромата можно использовать дрова из вишни, старой яблони или сжигать сухие ветки можжевельника.
Если вы заинтересованы в самостоятельном строительстве камина, то ниже по ссылке Вы найдете подробный проект готового камина.
Готовый проект углового камина с порядовкой на 28 страницах А4
Заказать же кладку камина у наших печников Вы можете в разделе Контакты.
Возврат к списку статей
Как сделать камин своими руками: пошаговая инструкция, чертежи
Камин из кирпича своими рукамиОгонь, как только его научились добывать, надежным спутником и помощником человеку. На огне готовили еду, камин обогревал жителей дома, у потрескивающих в камине поленьев было приятно проводить долгие зимние вечера, наслаждаясь общением с близкими, или просто пребывая в размышлениях. С каждым годом камины становятся все более популярными, их стали чаще использовать как элемент декора в помещении.
Если вы решили построить собственный дом, в котором обязательно должен быть камин, то наверняка перед вами стоял вопрос, как сделать первоклассный камин, не привлекая сторонних специалистов, какие чертежи и расчеты необходимо выполнить и какие материалы обязательно приобрести.
Камин, принцип его работы
Прежде чем приступать к выполнению работы не помешает разобраться, как устроен камин и каковы основные принципы его работы. По сути, камин является обычной печью, в которой топка не закрыта. Топливом для камина являются дрова, которые сгорая, выделяют тепло, которое и служит источником обогрева помещений в доме.
Устройство каминной плитыДля того чтобы искры от горения дров и дым не проникали в помещение форма дымохода немного изогнута. Такая изогнутая форма также надежно защищает дом от попадания дождевой воды и снега.
Несмотря на то, что камин издавна использовался человеком как источник тепла в доме, в качестве основного обогрева его сегодня не стоит применять, поскольку только 20 процентов производимого тепла попадает в дом, а остальные 80 процентов, как это не прискорбно, в прямом смысле просто вылетают в трубу. Кроме того, обогрев при помощи камина не будет равномерным, поскольку основной поток теплого воздуха направлен вперед от топливника, а боковые стороны не обогревают.
Чтобы повысить уровень теплоотдачи наиболее рационально строить неглубокие конструкции.
Камин, делаем своими руками
Вполне возможно сделать камин из кирпича своими руками, чертежи должны изначально соответствовать всем вашим пожелания. Наиболее простым способом изготовить обогреватель, не привлекая к работам специалистов, а выполняя все работы самостоятельно, является постройка камина, основным материалом для которого послужит кирпич. Основное правило, которому должен соответствовать построенный обогреватель, он не должен дымить, и должен обогревать дом, хотя и эстетическая составляющая это не последняя составляющая. Ведь если камин не дымит, прекрасно обогревает помещение, но его нельзя назвать красивым, эстетического удовольствия своему владельцу он не принесет.
Итак, как и любые другие виды работ, сооружение каминного обогревателя требует проведения подготовительных работ:
- выбор проекта;
- выбор месторасположение его в доме;
- выполнение чертежей камина;
- подбор строительных материалов.
Если в голову не приходят идеи, как оформить камин, каким должен быть его внешний вид, в таком случае всегда за помощью можно обратиться к профессионалам или же попытаться найти вдохновение, просматривая виды готовых каминов, которые выложены в Сети.
Чертеж камина для собственного домаОпределяем место для будущего камина в доме
Наиболее часто владельцы домов выбирают для постройки камина в доме несущую стену, которая, как правило, располагается напротив входа в помещение. Однако это не единственный вариант, ведь можно построить и камин вмонтированный, угловой, и даже камин, и даже отдельно стоящий. Какой вид камина выбрать зависит только от свободного места в доме, и только от вкусовых пристрастий владельца дома.
Где в доме не следует устанавливать камин? Конечно, напротив окна, ведь в таком случае все тепло будет направлено прямо на окно, и не будет обогревать помещение. Планируя место, где поместить камин, не стоит забывать о безопасности в доме, камин не должен быть источником искры или задымления в доме.
Как рассчитать размеры камина
Чтобы произвести расчеты и определить размеры будущего камина понадобиться свободное время и письменные принадлежности, бумагу лучше брать в клетку.
- прежде всего, необходимо определить размер комнаты, и схематически отразить ее, нарисовав на бумаги, используя масштаб;
- далее выполняем расчет топливника, его размер должен быть не меньше чем одна пятидесятая от общего объема помещения;
- пропорции глубины портала для устройства обогревателя составляет пропорции два к трем или один к двум, важно их соблюдать для того чтобы правильно организовать теплоотдачу и не допустить задымления в помещении;
- размер дымохода напрямую зависит от площади, занимаемой топкой, он должен быть меньше чем в восемь раз;
- если дымоход будет круглой формы, диаметр его трубы, как минимум 100мм, средний показатель длины трубы – 5 метров.
Какие расходные материалы необходимы для строительства
Подготовительные работы окончены, расчеты произведены, все чертежи подготовлены, можно было бы и приступать к строительству, однако, нужно еще и подобрать и приобрести материалы для сооружения обогревателя.
Итак, для постройки камина, такого комфортного и такого уютного, понадобятся следующие материалы:
- кирпичи полнотелые, которые стоит приобретать поштучно, поскольку этот материал является довольно дорогостоящим;
- чистый речной песок, его крупность может составлять от 0,2 мм до 1,5 миллиметров;
- цемент, который может быть самым обыкновенным, который продается в любом магазине;
- площадка для камина, запасаемся щебнем;
- арматура, длина – 700 миллиметров, диаметр – от 8 до 10 мм, 20 штук;
- заслонка, которая предназначена для дымохода.
Кроме традиционного кирпича можно использовать и другие виды материалов, например, металл, который станет превосходным решением, однако, используя металл в качестве материала для камина, очень важно правильно определить необходимое количество.
Материалы для каминаЭтапы обустройства фундамента для камина
Прежде чем приступить к обустройству фундамента стоит помнить о том, что он не может быть на том же месте, что и основание дома.
Кладка фундамента камина обычно начинают с его заливки. Ширина пьедестала фундамента для будущего обогревателя должна быть равной ширине ряда цокольного с запасом в пять сантиметров. Итак:
- необходимо выкопать яму для фундамента, ширина которой на 15 сантиметров больше камина, глубина ямы – не менее 60 сантиметров;
- дно ямы засыпаем щебнем, который необходимо тщательно утрамбовать и выровнять, используя уровень;
- приступаем к сооружению фундамента, для этого из досок необходимо подготовить опалубок, высота которого должна соответствовать высоте фундамента, не будет лишним, если подготовленные доски будут покрыты слоем смолы, и обработаны слоем рубероида;
- приготавливаем раствор в соотношении цемент и песок – 1 к 3, и заливаем им установленный опалубок;
- верх готового фундамента тщательно выравнивается и закрывается слоем полиэтиленовой пленки;
- осталось дождаться полного высыхания фундамента, которое обычно происходит в течение шести-семи дней.
Кирпич и бетон являются лучшими материалами, которые широко используются для постройки камина. Однако кирпич, прежде чем его использовать для кладки необходимо подготовить. Обычно кирпичи имеют стандартную форму и размеры, однако не помешает отбраковать все шероховатые, неровные кирпичи, кирпичи со сколами и трещинами. Материал должен обладать идеально ровной поверхностью. Перед использованием материал для кладки стоит опустить в воду, в течение нескольких минут из него выйдет весь воздух, что значительно повысит уровень прочности выполненной кладки.
Материал готов, пришло время подготовить глину, которую нужно за два дня до начала работ замочить в воде, в течение которых необходимо понемногу добавлять воду, а получившийся раствор вымешивать до состояния однородной массы.
Кладка камина – этапы выполнения
Пришло время приступать к выполнению кладки будущего обогревателя. Кладка выполняется на несколько слоев предварительно уложенного рубероида.
Каждый следующий слой должен располагаться ровно над предыдущим, тут надежным помощником станет уровень. Кладка должна выполняться аккуратно, ведь от этого зависит внешний вид законченного камина.
В ходе выполнения работы материал выкладываем на рейку, слегка ее прижимая. Сверху кладем слой глины, которая выкладывается аккуратно. Нижние кирпичи выкладываем на «ребро».
Чтобы кладка была идеально ровной, каждый готовый ряд в своей работе не забываем использовать уровень и угольники, которые помогут соблюсти все правила выполнения качественной работы.
Дымоход, его сооружение требует особого внимания. Перед работой обязательно раствор нужно проверить руками, что позволит полностью исключить из его состава различные вкрапления. Укладывая очередной слой кирпича, стоит на схеме отмечать его, закрашивая простым карандашом.
Выполнив три ряда кладки, закладываем штыри, которые будут держать каминную решетку.
Боковым выступам портала, требуется не меньше внимания, их необходимо выкладывать используя половину кирпича.
Работы окончены, теперь пришло время обработать швы, для этого, как правило применяются декоративные виды растворов, в который принято добавлять красящие вещества.
Видео: камин из кирпича своими руками, чертежи в 3D, пошаговый разбор этапов
Пошаговая фото-инструкция строительства камина своими руками
