Для своей работы накопительный водонагреватель должен быть подключен к электрической сети. Поскольку практически все модели этих электроприборов имеют шнур с электрической вилкой стандартного "евро"-типа, то на первый взгляд проблем с установкой бойлера быть не должно никаких: вставил вилку в ближайшую розетку – и наслаждайся себе горячей водой.

На самом же деле при подключении водонагревателя к сети электропитания необходимо учитывать минимум два усложняющих задачу условия. Во-первых – бойлеры относятся к устройствам с высокой потребляемой электрической мощностью; во-вторых – они часто устанавливаются в помещениях с повышенной влажностью.

Виды подключения

Подключение электрооборудования к питающей сети может осуществляться двумя способами: через обычную бытовую электрическую розетку и отдельной линией, напрямую от распределительного щита.

Через розетку

Электрическая мощность бытового бойлера зависит от объема его бака и не превышает 3,5 кВт – столько потребляют некоторые водонагреватели объемом 150 л, включенные в режим максимального нагрева.

Именно на такую нагрузку и рассчитаны обычные бытовые 16-амперные электророзетки, поэтому водонагреватели объемом до 100 л в большинстве случаев можно подключать к сети шнуром с вилкой, как и большинство домашней техники.

Но это справедливо только в том случае, когда розетка запитана отдельной линией и защищена «персональным» автоматическим выключателем в распределительном щитке. Отдельная линия питания - это вообще обязательное условие для любых мощных потребителей, и электрический бойлер не исключение.

В случае, когда водонагреватель монтируется в частном доме с достаточно большой жилой площадью и располагается в сухом помещении (котельная, например), к месту расположения розетки предъявляется всего два условия: чтобы длины шнура хватало, и чтобы было исключено попадание влаги в случае протечки водопровода.

Совсем другое дело – в крохотных санузлах квартир старого жилого фонда. С влажностью там все нормально – она есть и обычно очень высокая.

Поэтому размещение электроустановочных приборов (розеток-выключателей) в них жестко регламентируется соответствующими нормативами. Такие помещения делятся на зоны электробезопасности с 0 до 3, размещение точки подключения бойлера допускается только в зонах 2 и 3 (не менее 0,5 м от проекции внешнего края ванны или душевой кабины). Причем для второй зоны розетка должна быть влагозащищенной, класса не ниже IP*5.

Напрямую

Мощные, обеспечивающие более 100 л горячей воды водонагреватели лучше подключать к линии электропитания напрямую, без посредства розетки. Однако при этом следует учитывать, что могут возникнуть следующие проблемы:

  • для прямого подключения у подавляющего большинства моделей необходимо частично разбирать корпус или хотя бы срезать электрическую вилку – при этом обычно автоматически «слетает» гарантия на бойлер;
  • после подключения к линии самостоятельный демонтаж, в случае необходимости, водонагревателя будет сильно затруднен;
  • питающий провод к бойлеру должен быть проложен таким образом, чтобы исключалось попадание на него воды, и было невозможным его случайное повреждение – а это возможно реализовать далеко не всегда;
  • для подводки питания необходимо использовать провод типа ВВГнг сечением минимум 2,5 кв. мм – а он достаточно жесткий и укладывать его не всегда удобно.

При выборе способа подключения нужно еще учитывать, что отображаемые производителями в техпаспорте или на корпусе прибора данные о потребляемой бойлером электрической мощности далеко не всегда корректны – поэтому их следует умножать минимум на полтора, а лучше – на два.

Защита УЗО или дифавтоматом

При любом варианте подключения водонагревателя к электрической сети линия питания должна быть защищена не только автоматическим выключателем, но и УЗО. Вызвано это прежде всего наличием внутри бойлера прямого контакта электрического нагревателя с большим объемом воды. Поверхность исправного ТЭНа представляет собой хороший диэлектрик и особой опасности не представляет. А вот в случае его пробоя проблемы могут возникнуть очень серьезные – вода из крана начнет «биться током».

Установка УЗО позволяет предотвратить такие неприятности и защитить не только свое здоровье, но и здоровье прибора. Величина тока утечки УЗО, при котором оно срабатывает, выбирается не более 30 мА. Лучше, конечно, устанавливать 10-миллиамперный прибор защитного отключения – но оно, в данном случае, характеризуется частыми ложными срабатываниями.

УЗО – прибор достаточно дорогой и не всегда доступный. Его вполне можно заменить дифференциальным автоматом соответствующего номинала – на работе бойлера это не отразится. Но следует понимать, что УЗО срабатывает без участия человека – при появления на корпусе водонагревателя потенциала («фазы»). Дифавтомат сработает только в случае касания такой «зараженной» электричеством поверхности человеком.

Заземление

В целях электробезопасности бойлер должен быть заземлен. В частных домах и новостройках с этим проблем обычно не возникает – электропроводка в них делается в соответствии с современными нормативами, контур заземления имеется, и подключиться к нему несложно. В крайнем случае – всегда можно самостоятельно сделать хотя бы примитивное «радиотехническое» заземление – вогнать металлический штырь на 1-1,5 метра в землю и протянуть от него провод к бойлеру.

В старом жилом фонде (хрущевки, брежневки, сталинки) возможность заземления отсутствует в принципе. Старые народные «хитрости» типа:

  • «заземлиться» на ближайшую водопроводную трубу; – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!
  • соединить корпус прибора с нулевым проводом непосредственно в бойлере; – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!
  • соединить заземляющий провод с металлическим корпусом распределительного щита – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!

Выход один: многие современные водонагреватели продаются с уже встроенным УЗО на 15 мА – это сильно облегчает их подключение: достаточно наличия электрической розетки. Еще один вариант – приобретение УЗО, включаемого непосредственно в розетку.

Подключение бойлера - схема правильного подключения бойлера к электросети

К сожалению, даже в наше время для многих регионов России централизованное горячее водоснабжение остается несбыточной мечтой. Прекрасной альтернативой в такой ситуации становится покупка водонагревателя или бойлера.

Виды водонагревателей

В настоящее время в магазинах представлен огромный выбор водонагревателей. Вы можете найти как газовые, так и электрические нагреватели. Все бойлеры различают по типу нагрева:

  • накопительный
  • проточный

В проточных нагревателях вода греется с помощью нагревательных элементов – ТЭНов. В накопительных бойлерах вода сначала набирается в бак, а потом греется. Основные различия электрических бойлеров заключаются в принципе работы и количестве потребляемой энергии. Выбор того или иного прибора зависит от ваших потребностей.

Самостоятельное подключение бойлера

Установку и подключение электрического бойлера вы можете осуществить самостоятельно. Сначала нужно определиться с местом, куда вы установите водонагреватель. Правильное подключение к электросети обеспечит бесперебойную и безопасную работу бойлера. Удобнее Проще всего установить водонагреватель в ванной комнате, чтобы было проще подключить его к системе водоснабжения. Если вы приобрели накопительный водонагреватель, убедитесь в том, что стена, на которую вы его устанавливаете, способна выдержать такой вес. Межкомнатные стены и гипсокартонные перегородки не рассчитаны на максимальный вес бойлера. Разместите водонагреватель как можно ближе к трубам водоснабжения.

Как подключить бойлер к электросети и водопроводу правильно

Так как водонагреватель двухконтурного типа имеет довольно большую мощность, специалисты рекомендуют подключить его непосредственно к распределительному щитку. Правильное подключение к электросети предполагает соблюдение некоторых правил:

  • для предотвращения перегрузок установите автоматический двухполюсный выключатель
  • убедитесь, что расстояние от водонагревателя до электрической розетки составляет более 0,5 метра
  • для максимально безопасной работы бойлера установите устройство защитного отключения или УЗО
  • внимательно отнеситесь к заземлению бойлера
  • выбирайте диаметр сечения проводника в соответствии с мощностью бойлера и предполагаемых нагрузок
  • внимательно следите за тем, чтобы проводка не соприкасалась с водонагревателем и любыми металлизированными приборами

При подключении к водопроводу вы можете использовать стальные, металлопластиковые и полипропиленовые трубы. Схема подключения бойлера для любого вида труб имеет схожий набор действий.

Для того чтобы правильно монтировать бойлер, вам понадобится определенный набор инструментов: рулетка, пассатижи, разводной и гаечный ключи, отвертка, запорные краны, тройники, материалы для изоляции, соединительные шланги в количестве 2 шт.

Схема подключения бойлера

Любой двухконтурный накопительный водонагреватель имеет следующие составляющие:

  • ТЭН, который греет воду
  • бак
  • термостат
  • системы подвода и отвода воды

Заранее выясните, какая у вас система подачи воды. Если тройниковая разводка, то соответственно подача происходит от сантехнического тройника. Также существует коллекторная схема подачи, которая предполагает проход воды через холодную линию трубопровода.

Как подключить бойлер накопительного типа к водопроводу

В первую очередь установите запорные краны, которые предотвратят поступление воды. Над запорным краном устанавливаются очистительные системы. Использование фильтров убережет ваш водонагреватель от образования накипи и значительно увеличит срок его эксплуатации. Многие современные водонагреватели имеют встроенный отвод для выхода воды. Если вы приобрели прибор, не имеющий водоотвод, его придется установить самостоятельно. Вода в бойлере сливается под давлением. Для поддержания постоянного уровня давления устанавливается шаровой кран со стороны горячей воды водопровода. Если такой кран уже был установлен на водонагревателе ранее, то дополнительный ставить не нужно.

По своему усмотрению вы можете установить редуктор давления. Это устройство обеспечит дополнительную безопасность, если вода подается под сильным напором. Монтируется редуктор давления после установки водяного фильтра.

Как правильно запустить водонагреватель после проведения монтажных работ

После монтажа труб и установки систем безопасности можно пробовать запустить водонагреватель. Для этого нужно выполнить ряд действий:

  • перекройте поступление воды по соответствующей линии водопровода
  • обеспечьте подачу воды в бойлер
  • после заполнения бака включите прибор в электросеть

Если нагретая вода начнет попадать в водопровод, значит все вышеописанные действия выполнены верно.

Подключение к электросети водонагревателя или бойлера

Подключение бытового накопительного водонагревателя или бойлера к электросети зависит от его типа и назначения. Электрическим водонагревателем подогревают воду для ванной, душа, кухни для мытья. Изредка бытовой накопительный водонагреватель используют для отопления. Рассмотрим первый вариант, при котором водонагреватель устанавливается в ванной или на кухне для нагревания воды, использующейся для технических целей, бытовых нужд, как он подключается к электропроводке в квартире или доме.

Подключение от розетки или от щита

Распространены два варианта подключения водонагревателя к электросети.

Самое простое – это подключить электрический водонагреватель в розетку, которая находится поблизости. Розетка желательна с кодом ip44. Это возможно в том случае, если водонагреватель малой мощности, желательно до 1500 кВт, если электропроводка в доме или квартире с заземлением, исправна и имеет необходимое сечение провода, а так же если у розетки есть контакт заземления.  Заземление – это провод в жёлто-зеленой изоляции, подключенный к корпусу электрощита или к клемме заземления в электрощите. Ограничение по мощности связано с тем, что для стандартной электропроводки в доме с обычными розетками в 10-16 ампер длительное включение более мощного водонагревателя может привести к окислению и подгоранию одного из контактов розетки. Это приведет к ремонту розетки, а возможно и участка электропроводки в доме.

Самое надежное подключение водонагревателя – это подключение к электрощиту кабелем. Правильное подключение водонагревателя защитит электропроводку в квартире или в доме от внеплановых ремонтов.

Нужно просто правильно выполнить электромонтаж, об этом и расскажем.

Подключение водонагревателя к электрощиту

Электромонтаж состоит из прокладки кабеля от щита к водонагревателю, внесение изменений, дополнений в электрощит, подключение клемм водонагревателя к кабелю.

Прокладка кабеля выполняется кабелем ВВГнг с диаметром жил 2,5 мм2, состоящим из трех проводов: белый фазовый, синий нулевой и заземляющий желтый с зеленой полоской провод.

Фаза и ноль – питание водонагревателя. А заземляющий провод нужен в том случае, если произошла коррозия тэна внутри бойлера и электрический ток попадает в воду, которая используется. В этом случае срабатывает УЗО и бойлер отключается. УЗО нужно для защиты от поражения электрическим током. Как видно, все элементы защиты в этой схеме предусмотрены.

Кабель от водонагревателя подключается к электрощиту через двойной электрический автомат. Это нужно для того, чтобы можно было отключить линию от щита полностью.

Современное подключение водонагревателя может быть осуществлено с помощью дифференциального автомата. По виду, дифференциальный автомат — это УЗО и автоматический выключатель в одном корпусе. Дифференциальный автомат защитит электропроводку в квартире или доме от короткого замыкания и от утечки тока.

Стоит добавить, что и современные водонагреватели могут быть оснащены УЗО на кабеле, который включается в розетку. Если это так, то дифавтомат ставить не нужно, достаточно установить двойной автомат, который защитит электропроводку в квартире или доме от короткого замыкания.

Чем хорош двойной автоматический выключатель при подключении водонагревателя

По правилам электробезопасности стопроцентной гарантией считается только видимое (!) отключение от любого электроприбора или электроустановки. УЗО и дифавтомат этого не дают, поэтому и предусмотрена на них кнопка «тест», которая выявляет неисправное состояние автоматического устройства.

Чтобы быть уверенным в безопасности подключения водонагревателя, пригласите квалифицированного электрика для выполнения грамотного электромонтажа. Такие электрики у нас есть.

Как правильно подключить бойлер к электросети

Поскольку водонагреватели производятся различных конструкций определимся с их классификацией. Бойлерами принято называть электрические устройства. По принципу работы подразделяются на несколько видов.

  • Накопительный. Представляет собой бак, в котором нагревается большое количество воды. Чаще всего внутри устанавливается ТЭН. Возможны варианты, при которых вместо собственного нагревателя используется внешний источник тепла, например, система отопления. В этом случае в резервуар помещается контур, подключенный к донору. Такой способ называется косвенный нагрев. Или в одном корпусе монтируются ТЭН и контур, это комбинированный водонагреватель.
  • Проточный. В таком аппарате осуществляется, подогрев протекающего потока воды. Модификациями являются агрегаты безнапорного типа, их работа возможна только при открытом кране, опасны в эксплуатации. В быту практически не применяются. Напорные, широко представлены на рынке. В этом классе имеются модели большой мощности, требующие напряжения 380 В. Как правильно подключить такой мощный бойлер к водопроводу и электросети в данной статье не рассматриваем. Эти работы могут выполняться только специалистами соответствующих кампаний. Схема монтажа напорного и безнапорного видов отличий не имеют. Далее по тексту выделять их между собой не будем.
  • На кран. Небольшой механизм проточного типа. Обеспечивает водоснабжение одной точки потребления. Выполняется в виде крана, заменяет собой смеситель.

Общий порядок выполнения работ

Выбор бойлеров

Для всех типов существует одна последовательность действий, устанавливающая, как правильно подключить бойлер.

  1. Выбор местоположения.
  2. Установка агрегата.
  3. Подвод труб холодной и горячей воды.
  4. Заполнение корпуса жидкостью.
  5. Подключение электросети.

Внимание! Любой электрический прибор, внутри которого находится жидкость должен иметь возможность полного отключения от сети одним движением. Водонагреватель включается в сеть только через розетку.

Выбор местоположения

Для всех разновидностей бойлеров, кроме моделей «на кран», старайтесь выбрать уровень установки ниже точек потребления. Такая предосторожность предохранит от произвольного стока воды из корпуса в случае отключения подачи или спада давления в центральной коммуникации. ТЭН не сможет остаться сухим.

Накопительный

Поскольку этот вид водонагревателя имеет в своей конструкции бак, скорее всего возникнет необходимость установки прибора там, где он поместится. Если избран напольный вариант обязательно нужно предусмотреть возможность зафиксировать корпус от падения.

Кроме того, верхняя поверхность устройства довольно большая, на ней будет скапливаться пыль. Для удобства уборки навесные модели размещайте на доступной высоте. Рассчитайте расположение коммуникаций, которые потребуется подвести к этой точке.

Если удалось приобрести комбинированный нагреватель то, решая, как подключить бойлер в квартире, лучше всего использовать в качестве донора контур для сушки полотенец. Горячая вода в этом стояке есть всегда.

Емкость накопительных приборов измеряется, как минимум, десятками литров. Соответственно и вес будет не маленький, выбирайте для размещения несущую стену. Производители часто кладут в комплект крепежа пластиковые дюбели. Рациональнее заменить их металлическими анкерами диаметром 10 мм, тогда и отверстия для установки потребуются аналогичного размера.

В случае с водонагревателем косвенного типа местоположение будет зависеть от системы, к которой подключается агрегат.

Как правильно подключить бойлер к электросети, схема

Проточный

Малые габаритные размеры и масса этих моделей позволяют размещать их там, где это удобно потребителю. Но есть и обратная сторона медали. Такой вид предусматривает большую мощность теплового элемента, штатная розетка вряд ли подойдет, скорее всего потребуется прокладывать дополнительный провод, возможно пробивать отверстия в стенах.

Если приобретенное изделие имеет кран и душ естественным местом установки будет положение над ванной, водоснабжение к этой точке уже подведено, останется продумать путь электропровода.

Приборы, предусматривающие распределение горячей воды на несколько точек целесообразно размещать на кратчайшем маршруте прокладки труб к потребителям.

Так же позаботьтесь об удобстве пользования панелью управления и продумайте возможность работ по обслуживанию аппарата.

На кран

Исполнение этих изделий предусматривает единственное место установки — точка пользования водой.

Установка агрегата

Накопительный

  1. Нанесите разметку в соответствии с габаритами бойлера, крепежным кронштейном и трубами, которыми следует подключить бойлер к водопроводу. Для соблюдения горизонтальности линий используйте уровень
  2. Просверлите отверстия.
  3. Поскольку эти модели имеют большую массу крепление должно быть надежным. Заменив пластиковые дюбели анкерами сталкиваемся с проблемой — такой крепеж не проходит сквозь отверстия монтажной рамки. Снимите с анкера прижимную гайку, проденьте стержень сквозь посадочные места и накрутите гайку.
  4. Установите кронштейн и затяните анкера. Если стержень выйдет из стены на большое расстояние, и его длина будет мешать — срежьте лишний фрагмент.
  5. Навесьте бойлер

Для напольных вариантов желательно использовать подставку толщиной несколько сантиметров. Такая возвышенность нужна для предотвращения контакта корпуса с водой и инвентарем во время уборки помещения. Хорошо подойдет покрытый лаком обрезок доски твердых сортов дерева.

В этом случае подставка крепится к полу, а водонагреватель фиксируется на ней в штатных точках.

Проточный

У таких бойлеров стильный дизайн, они служат украшением интерьера. Внимательно отнеситесь к соблюдению возможных пропорций относительно имеющихся сантехнических приборов.

  1. Поскольку вес аппарата невелик возьмите его в руки и приложите к предполагаемому месту установки.
  2. На верхнюю поверхность приложите уровень, и поворачивая корпус нагревателя установите горизонталь.
  3. Удерживая уровень на стене уберите механизм в сторону.
  4. По нижней кромке уровня проведите линию. Отметьте на ней точку, через которую должна проходить вертикальная ось устройства.
  5. Вставьте в монтажные пазы корпуса крепежный кронштейн.
  6. Измерьте расстояние между верхней плоскостью нагревателя и осью крепежных точек монтажной рамки.
  7. Отложите этот размер от точки на стене по вертикали вниз и отметьте точку. Она будет центром расстояния между отверстиями кронштейна.
  8. Проведите через нее горизонтальную линию.
  9. Отложите на этой линии влево и вправо от центра половину расстояния между отверстиями рамки. Отметьте эти места.
  10. Приложите кронштейн. Точки должны быть видны через отверстия.
  11. Если совпадения не будет — проверьте расчеты и устраните ошибку.
  12. Просверлите места под дюбели.
  13. Установите кронштейн.
  14. Навесьте водонагреватель.

На кран

Устанавливается на раковину или мойку в соответствии с инструкцией изготовителя.

Подвод водопроводных труб

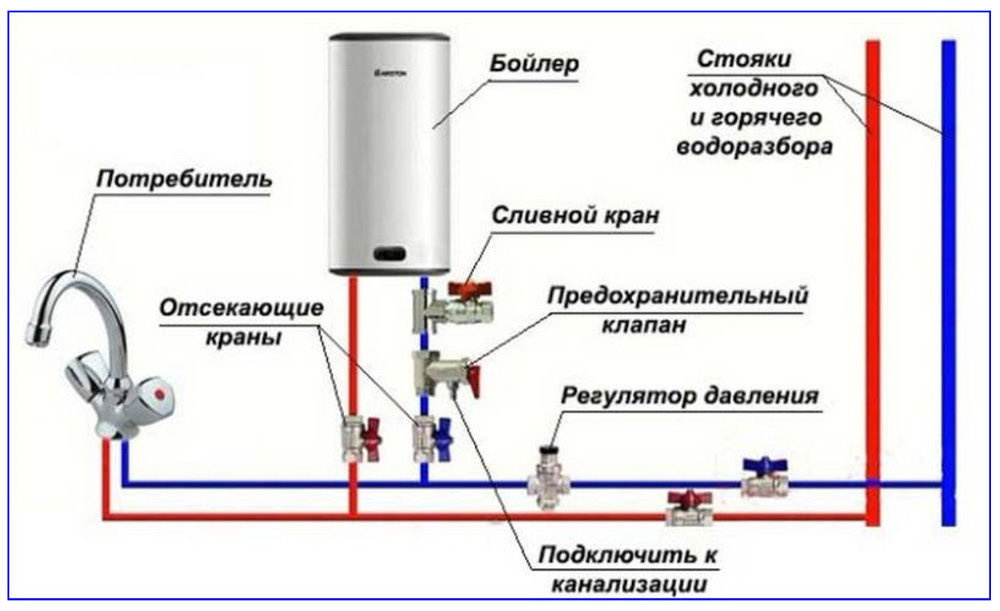

Подключения бойлера к водопроводу

Перед тем, как подключить бойлер к водопроводу его нужно укомплектовать. Для этого на подающий ввод устройства, отмечен синим цветом или нарисована стрелочка, направленная внутрь корпуса, монтируется предохранительный клапан. Это приспособление требуется для того, чтобы вода не могла стечь в магистраль в случае отключения.

На клапан и выводящую трубу нагревателя смонтируйте краны, имеющие систему полусгона, которая позволит демонтировать аппарат в случае необходимости. Разъемное соединение должно быть направлено в сторону водонагревателя.

Для герметизации стыков используйте специальную ленту и резиновые прокладки.

Накопительный

  1. В удобном месте трубопровода холодной воды сделайте врезку. Для этого установите на трубе тройник, две стороны которого ориентируют по трубе. Свободный вывод оборудуйте запорным краном.
  2. От этого вентиля проложите трубу до входа в бойлер. Поскольку входной кран нагревателя можно снимать точное соблюдение размеров не составит труда.
  3. От выхода водонагревателя проведите коммуникации до точек разбора горячей воды.

Прокладывая трубы, старайтесь соблюдать изначально составленный план как правильно подключить бойлер к водопроводу. Изменения, принимаемые в процессе работы чаще скоропалительные и неверные.

Если используется нагреватель косвенного или комбинированного типа подключение контура к источнику тепла осуществляется таким же способом.

Проточный

Модели, предназначенные для раздачи горячей воды на несколько точек, подключаются так же, как и накопительный вариант. Модификации, применяемые вместо смесителя и душа, имеющие только входной ввод, являются схемой «на кран» и подключаются по такому же принципу.

На кран

На трубопроводе подачи холодной воды устанавливается запорный вентиль, который соединяется с предохранительным клапаном аппарата. Чаще всего для этой цели используют обычный гибкий шланг.

Подогрев недостаточно горячей воды

Так же водонагреватель может быть использован для подогрева воды из системы горячего водоснабжения. В этом случае схема подключения немного изменяется.

  • На ввод устройства подводится подача не холодной, а горячей воды. Подключение к магистрали осуществляется непосредственно на кран ввода в помещение.
  • Труба, выходящая из агрегата, врезается в контур горячего водоснабжения в любом удобном месте.
  • Трубы горячей воды, которые были между краном стояка и ближайшим к нему потребителем удаляются.
  • Трубы, по которым вода подается в бойлер и выводится из него соединяются между собой. На соединение устанавливается запорный вентиль, который всегда закрыт. Открывается только в случае, когда требуется обслужить водонагреватель.

При такой схеме аппарат работает только в те моменты, когда недостаточна температура воды из центральной системы.

Методы, как подключить бойлер к водопроводу в квартире и доме не отличаются между собой.

Заполнение корпуса жидкостью

Этот процесс одинаков для всех типов нагревателей. Подключив агрегат к контурам горячего и холодного водоснабжения, но не включая его в электрическую сеть нужно открыть все краны, на которые предусмотрена подача горячей воды и подождать, пока струя не станет ровной, без пузырьков и разбрызгивания. Для накопительной системы процедуру лучше повторить несколько раз с интервалами 2 — 3 минуты.

Подключение электросети

Для всех видов действуют одинаковые нормы, устанавливающие как правильно подключить бойлер к электросети.

Устройства, имеющие мощность до 3 кВт используют обычную розетку и медный провод с площадью сечения 2,5 мм2.

Агрегаты с большей нагрузкой требуют применения провода сечением 4 мм2, подвода отдельной розетки и установки на щите автоматического защитного реле. Эти приборы должны по показателям допустимой силы тока соответствовать характеристике бойлера.

Несмотря на длинный перечень необходимых усилий в реальности установка собственного водонагревателя не представляет сложности. Комфорт от теплой воды в душе каждый оценит сам.

Как подключить бойлер к электрической сети



В связи с появлением в нашем доме бойлера следует задуматься как его правильно подключить к инженерным сетям, к водопроводу а в особенности к электрической сети.
В этом деле не все так просто, если вы хочете сделать подключение правильно, то не стоит думать что будет достаточно просто включить его в розетку. Бойлер это нагревающее устройство с которым у нас бывает самый непосредственный электрический контакт через такой проводник как вода, поэтому следует думать впервую очередь о безопасности.

Первое на что следует обратить внимание это правильный выбор электромонтажных устройств. Определить сечение провода в зависимости от того какая мощность у бойлера.

Дальше идет расценить тех. способности имеющихся электрокоммуникаций с целью их применения для запитки обогревателя. При этом принципиально учесть не только лишь сечение проводки, да и тех. свойства устройства учета и частей защиты (автоматических выключателей).

Так как употребляемая нагревателем электрическая мощность достаточно немалая (зависимо от размера бойлера от 1 до 2,5кВт), а ток в соответствии с этим имеет возможность достигать 12А.
Если существующая проводка не удовлетворяет объявленным требованиям, оправданным станет обустройство отдельной (независящей) линии непосредственно от вводного электрощита ну или хотя бы от магистральной соединительной коробки.

Электрическое подключение должно удовлетворять следующие правила

  • Подключение с помощью изолированного трех-жильного проводника с соответствующим сечением.
  • Линия питания бойлера должна быть оборудована двухполюсным автоматическим выключателем, соответствующим током в зависимости от мощности нагревательных тенов накопительного бойлера.
  • Если бойлер будет иметь разъемное соединение (розетку), а не напрямую подключатся к линии, то розетка, по степени защиты, должна быть не ниже IP44. Следует заметить что для мощных бойлеров соединение через розетку не допустимо, так как она может греться и привести к аварийной ситуации.
  • Если бойлер будет неразрывно подключен к линии электросети (без розеток) возле него, в удобной зоне, должен быть оборудован дополнительный (автоматический) выключатель. Разумеется он должен располагаться не в ванной.
  • Крайне рекомендуется наличие защитного отключения - УЗО в линии питания бойлера. Это позволит защитить потребителя от появления аварийных ситуаций. Это особенно актуально в частном доме.
  • Бойлер должен иметь постоянную электрическую связь с заземлением (занулением)

В большинстве случаев если у вас стандартный бойлер до 150 литров, необходимо провести к нему линию (медный кабель) сечением не менее 2.5мм на 3 жылы.

Зачастую, для подключения мощных бойлеров, применяют автоматические выключатели током 16А. Но такие автоматы допускают работу устройства до 3кВт. Если же у вас небольшой бойлер мощностью в 1.5 - 2 кВт с одним теном, то вам лучше поставить автомат на 10А, здесь не применимо правило "чем больше тем лучше", а скорее наоборот, так как функция такого автомата, защитить электропроводку и элементы бойлера от аварийных ситуаций.


Электрический бойлер - правильный монтаж, подключение бойлера к электросети и водопроводу

Выбор бойлера серьезная – тема. Важно понять, для чего он вам нужен – для сезонного или постоянного пользования, для мытья посуды или для принятия ванны. Главная ваша цель – это комфорт и экономия воды. Масса сложностей возникают с монтажом бойлера. При покупке необходимо посчитать ежедневный расход воды на человека. Например, меньше всего воды расходуется на принятие ванны. Если составить график с учетом ежедневного принятия ванны, то получится, что среднесуточной расход воды на человека – не более ста литров.

Схема подключения

Схема подключения электрического бойлера – элемент важный, потому что только правильно подключенный бойлер будет безотказно и долго работать. Подключить бойлер можно своими руками, но нужно учитывать некоторые нюансы подключения, как к электросети, так и к водопроводу. Если к дому не подведен газ, то электрический бойлер – лучшее решение для получения ГВС.

Монтаж бойлера

Бойлер рекомендуется ставить в месте, где он не будет мешать, к примеру – над унитазом в углу.

  • Определив место установки бойлера, нужно в стене высверлить 2 отверстия, забить в них 2 дюбель-гвоздя и вкрутить крепежные кронштейны.
  • Дальше остается повесть бойлер на кронштейны.
  • Врезаться в водопроводную систему.
  • Установить запорный кран шарового типа.
  • Смонтировать фильтр для очистки воды с картриджем.

Затем монтируется тройник, и от него отводится труба к крану холодной воды. Еще одна труба отводится к бойлеру одновременно с монтажом второго запорного крана. Эта труба подсоединяется к клапану избыточного давления, который заранее установлен на бойлере.

Еще два крана, вмонтированные в сам бойлер, предназначены для профилактических работ и слива воды. Кран для полного слива стал устанавливаться совсем недавно, и если его не открывать, то в запасе у вас всегда будет 80-100 литров воды. Но для работы слива нужны оба крана, чтобы исключить гидравлическую пробку в трубах.

Цанга, которая подсоединена к выходной трубе горячей воды, служит для начала разводки по квартире. В процессе прокладки труб высверливаются отверстия для специальных крепежных клипс под трубы. Силовой кабель подводится отдельной линией, обязательно сделать заземление. Электрический бойлер обязательно должен подключаться к напряжению через спаренный автомат-выключатель.

Вам также будет интересно почитать про установку водонагревателя своими руками, инструкция по адресу: https://obogreem.net/otopitel-ny-e-pribory/vodonagrevateli/ustanovka-nakopitel-nogo-i-protochnogo-vodonagrevatelya-svoimi-rukami.html

А вот инструкция о том как слить воду из водонагревателя.

Схема подключения к водопроводу

К бойлеру подводится 3 трубы:

  • Первая – с подачей холодной воды (ХВС)
  • Вторая труба – для отвода горячей воды (ГВС)
  • Третья труба служит для отвода воды в канализацию от специально предусмотренного предохранительного клапана.

Можно добавлять несколько водоразборных точек:

  • смесители раковины
  • смесители ванной комнаты
  • смесители мойки на кухне
  • краны душа, и т. д.

Если при подключении бойлера используется распределенная схема (на тройниках), то все подключения остаются прежними.

Не забывайте – перекрывая подачу воды к бойлеру, будет прекращена подача горячей воды полностью.

Что касается предохранительного клапана. Учитывая невысокую вероятность внезапного увеличения давления в трубопроводе с холодной водой выше, отвод можно не устанавливать, то есть – не подключать слив к канализации. Необходимо только подтянуть на всякий случай винт-фиксатор на предохранительном клапане. Но если канализация будет подключаться, то вам пригодятся следующие советы:

Штуцер на предохранительном клапане очень маленького диаметра, поэтому на него наденется только резиновая трубка маленького сечения. Поэтому к штуцеру подводится металлопластиковая труба диаметром 16 мм, а второй ее конец заводится в канализационный слив при помощи переходника.

Самый простой вариант – надеть переходник на трубу и вставить его в переходной резиновый манжет для слива. На теле трубки нужно сделать гидрозатвор и залить в нее немного воды для предотвращения появления неприятных запахов из канализации.

Подключение к электросети

Любой электрический бойлер укомплектован вилкой и проводом. Можно подключить сразу в розетку, а можно вывести провод в электрощитовую и там пустить через отдельный автомат, правда для этого придется немного повозиться с заменой провода, но так будет правильнее. Если же вы воспользуетесь обычно розеткой, то должны быть соблюдены два правила:

  1. Розетка должна быть заземлена
  2. Розетка должна находиться подальше от воды

Вот статья про бойлер косвенного нагрева, это тот же накопительный водонагреватель, но с хитрым подключением. Такое подключение экономит много энергии.

А для мест временного проживания, например дачи, или на короткий период отключения воды, вас спасут проточные водонагреватели для дачи.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи.
Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.
Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Видео: Установка и подключение электрического бойлера

УЗО для бойлера – как подключить водонагреватель без заземления?

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.

В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.

Особенности применения дифавтоматов

Чтобы не монтировать по отдельности УЗО и автомат для стиральной машины или для бойлера, можно эти два коммутационных аппарата заменить одним устройством. Это весьма популярный, получивший широкое применение в электрической бытовой сети дифференциальный автомат.

Устройство является комбинированным в одном корпусе и совмещающим защитное действие и УЗО, и автомата.

Дифавтомат имеет один недостаток, это высокая цена. Именно поэтому многие предпочитают ему два поставленных последовательно коммутационных аппарата (УЗО и обычный автоматический выключатель).

Но стоит только представить, сколько понадобится автоматов и УЗО для ванной, если у некоторых там располагаются и стиральная машинка, и водонагреватель, и электрический котёл. А в частных домах зачастую помещение является смежным с баней, где есть печь. Какой должен быть распределительный щиток, чтобы уместить в себе такое количество автоматики. Может получиться так, что на дин-рейке не хватит места для всех устройств. Поэтому и рекомендуется ставить на стиральную машинку, бойлер и другую бытовую технику в ванной комнате отдельный дифавтомат.

За и против УЗО или дифавтоматов на следующем видео:

Параметры и характеристики дифавтоматов

Чтобы определиться, какое УЗО устанавливать для стиральной машинки или водонагревателя, сначала ознакомьтесь с основными параметрами и характеристиками устройства:

  • В зависимости от того, в какой сети будет устанавливаться дифавтомат (однофазной или трёхфазной), выбирается двухполюсное устройство (на рабочее напряжение 220 В) либо четырёхполюсное (380 В). Обратите внимание, номинальное рабочее напряжение обязательно должно быть указано на корпусе устройства.

  • Номинальный ток. Это величина тока, измеряемая в амперах, которая может проходить через коммутационный аппарат в течение длительного времени его работы. Стандартный ряд номинальных токов выглядит следующим образом: 6, 10, 16, 20, 32, 40, 50, 63 А.
  • Время-токовая характеристика («В», «С» или «D»), этот параметр выражает зависимость времени срабатывания автомата от протекающего по нему тока.
  • Номинальный дифференциальный ток. Это величина токовой утечки, на которую отреагирует дифавтомат и отключится. Также существует стандартный ряд дифференциального тока – 10, 30, 100, 300, 500 мА.
  • Номинальная способность отключения. Этот параметр представляет собой максимальную величину тока короткого замыкания, которую дифференциальный автомат способен отключать и оставаться после этого в рабочем состоянии.
  • Температурный диапазон. Он, как правило, варьируется от – 20 градусов до + 45.

Все эти параметры указаны на корпусе устройства.

Там вы найдёте схему подключения, величину номинальной частоты электросети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).

Также дифференциальные автоматы бывают трёх типов в зависимости от формы токовой утечки, на которую они реагируют:

  • «А» – для переменной синусоидальной и постоянной пульсирующей форм тока.
  • «АС» – для переменной синусоидальной токовой утечки.
  • «В» – для переменной синусоидальной, постоянной пульсирующей и выпрямленной форм токовой утечки.

Выбор устройства защиты

На основании вышеприведенных характеристик выбирается УЗО, но не забудьте учесть условия ванной комнаты (повышенную влажность).

Отдавайте предпочтение устройствам типа «А», которое реагирует на переменный и постоянный ток. Несмотря на то, что в нашей электросети протекает синусоидальный переменный ток, современная бытовая техника оборудована специальными блоками питания на электронных полупроводниковых элементах. За счёт этого синусоида переменного тока в блоке питания преобразуется в импульсный полупериод. И если утечка будет именно такого характера, то более дешёвое устройство типа «АС» не отреагирует на неё и не сработает.

Внимательно рассмотрите паспорта на стиральную машину и водонагреватель, когда соберётесь покупать УЗО.

Именно для техники, устанавливаемой в ванную комнату, производители указывают тип нужного устройства, чаще всего это «А».

Некоторые дифференциальные автоматы имеют в конструктивном исполнении дополнительный блок, с помощью которого происходит отключение потребителей при обрыве в сети нулевого провода.

Для бытовой техники в ванных комнатах рекомендуется устанавливать УЗО с номинальным дифференциальным током 10 мА. По параметру время-токовой характеристики предпочтителен тип «С».

Если не уверены в том, что сможете самостоятельно выбрать защитное устройство, то отправляйтесь за покупкой в торговые сети, которые имеют хорошую репутацию. Квалифицированные продавцы-консультанты окажут вам необходимую помощь, подскажут какому заводу-изготовителю отдать предпочтение, подберут подходящее устройство согласно вашим финансовым возможностям.

Зачем нужно заземление

Если на корпус, или в емкость с водой, пробьет фаза — полезный электроприбор превратится в настоящего убийцу. Представьте, что вы находитесь в набранной ванне или стоите под включенным душем. А вода неожиданно становится источником питания с напряжением 220 вольт.

Причем попадание напряжения на корпус или в бак с водой происходит не по причине перетертой изоляции проводки, или неисправности платы управления. Любой бойлер оснащен электрическим нагревателем (ТЭНом), который всегда находится в воде. Стоит получить небольшое повреждение внутренней изоляции, или нарушить корпус ТЭНа по причине коррозии, вода сразу попадает под напряжение.

Все разговоры о том, что вода течет по стальным трубам, которые имеют контакт с физической «землей» — беспочвенны.

Во-первых: неизвестно, где находится ближайшая точка контакта трубы с «землей», а вы расположены рядом с бойлером. Так что электроток в первую очередь выберет мокрое человеческое тело в качестве проводника.

Во-вторых: в любом доме, даже старой постройки, большая часть стальных труб давно заменена на полипропиленовые. Так что контакта с «физической» землей может не быть вовсе.

Поэтому, заземление вашего бойлера — вопрос вашей же ответственности и безопасности.

Любой водонагреватель имеет в сетевом шнуре третий провод — для подключения к правильной розетке с заземлением. Кроме того, во многих моделях можно найти выделенный контакт шины заземления. В соответствии с требованиями ПУЭ, провод имеет желто-зеленую маркировку.

Если водонагреватель устанавливается специализированной бригадой

Казалось бы, не о чем беспокоиться. Профессионалы сделают все как надо. Но это не всегда справедливо. В первую очередь, необходимо проверить в договоре о проведение работ: есть ли вообще раздел о подключении к защитному заземлению. Поставив свою подпись под таким документом, бригадир несет ответственность (включая уголовную) за безопасность эксплуатации. Перед началом работ, поинтересуйтесь у установщиков: к чему будет подключена «земля» бойлера. Возможно, в вашем жилище вообще нет рабочего заземления. Тогда «мастера» используют в качестве земли, рабочий ноль.

Важно! Применение рабочего нуля вместо защитного заземления, равно как и соединение «земли» с «нулем» в щите питания — недопустимо!

Если установщики предложат вам такой вариант — либо не заключайте с ними договор, либо потребуйте иной схемы заземления. После проведения работ необходимо проверить правильность подключения «земли». Для этого произведите замер напряжения (с помощью мультиметра) сначала между фазой и нулем, затем между фазой и контактами, на которые подключено заземление бойлера. Не вдаваясь в подробности — напряжение должно немного отличаться. Если при замерах потенциал одинаковый (например, 219 вольт в обоих случаях), ваш бойлер будет работать без заземления!

Самостоятельное заземление водонагревателя

Когда речь идет о безопасности — надежнее выполнить работы самостоятельно. Причем в зависимости от места установки бойлера, способы обеспечения безопасности немного отличаются.

  1. Как заземлить водонагреватель на даче или в частном доме? Вне зависимости от того, оборудовано помещение штатной шиной «земли», или нет, подключить ее к электроприбору не составит труда. Грунт находится под ногами в буквальном смысле. Вам необходимо выбрать во дворе место, где в будущем не будут проводиться земляные работы, и установить контур заземления.
    Выкопать по контуру треугольник со стороной 1 метр, забить по углам стальные трубы (профили уголки) и соединить их между собой с помощью сварки.

    Получится самое настоящее защитное заземление, которое вы используете не только для защиты от бойлера, но и для всего жилища. Схематично это выглядит так:

    Далее заводим проводник в дом, организуем щиток с клеммной колодкой для заземления электроприборов. В первую очередь тянем провод к розетке, в которую будет подключаться нагреватель. Если на корпусе есть отдельный контакт для «земли» — подключаем и его. Кроме того, бойлер должен быть подключен через УЗО. После устройства защитного отключения, монтируется обыкновенный автомат, с током срабатывания меньшим, чем вводной автомат на входе в дом.
  2. Как работает заземление на водонагреватель, если сделать его самостоятельно?
    Когда фаза будет иметь контакт с корпусом, то через защитную «землю» произойдет фактическое короткое замыкание. Сработает автомат, и разъединит фазный провод. Если напряжения на корпусе недостаточно для срабатывания защиты, а вы находитесь в душевой кабинке, сопротивление по линии бойлер — вода — ваше тело, существенно выше, чем по контуру заземления. Вы ничего не почувствуете, поражения электротоком не произойдет.
    В данном случае сработает УЗО, реагирующее на утечку тока через корпус.
  3. Как заземлить водонагреватель в квартире, если штатной «земли» нет? Есть два способа, легальный и нелегальный. Правильный способ — организовать от вашей квартиры до ближайшего палисадника у подъезда прочную шину из арматуры. В земле построить настоящий контур заземления, и соединить эту конструкцию с вашим бойлером. На деле, такое решение возможно не всегда.
    Способ полулегальный противоречит ПУЭ, но по крайней мере делает эксплуатацию бойлера более безопасной. Необходимо найти в квартире шахту прохождения магистрального водовода горячего водоснабжения. Затем убедиться в том, что эта труба вся стальная (как правило, это так), и она закопана в землю. На таких трубах есть перемычки для крепления за стену. Именно на этой полоске металла можно организовать контактную площадку. Подключив туда корпус бойлера, вы фактически полноценно его заземлите. Если такой возможности нет — необходимо зачистить участок трубы от краски, и прикрутить контактный зажим.
    Однако при такой организации «земли» следует придерживаться важного правила: Когда бойлер греется — вы им не пользуетесь. После нагрева отсоединяете его от питания (автоматом, или выдернув из розетки), и можно лезть в ванну.

Если и такой способ невозможен — откажитесь от установки бойлера. Водонагреватель включать без заземления недопустимо!

Схема подключения УЗО – устройства защитного отключения

Схема подключения УЗО зависит от нескольких факторов. У различных производителей соответственно и различное внутреннее устройство УЗО. В зависимости от устройства схема подключения может меняться

Где у УЗО вход и выход, а где фаза и ноль

Как устанавливать УЗО: до или после автоматического выключателя

Схема подключения УЗО в однофазной сети

С защитным заземлением

Без защитного заземления

УЗО – схема подключения в трехфазной сети

С защитным заземлением

Без защитного заземления

Где у УЗО вход и выход. Где у УЗО фаза и ноль.

Вход и выход, фаза и ноль у двухполюсного однофазного УЗО

Расположение контактов для соединения питающего и отходящего на электрические приборы кабелей, а также расположение фазных и нулевого проводников у УЗО зависит от его производителя и соответственно от того как оно устроено.

Существуют два вида УЗО, различающиеся своими характеристиками. Во-первых, электромеханические УЗО, которые работают даже при обрыве нулевого проводника. Во-вторых, электронные более дешевые УЗО, каковые прекращают обеспечивать защиту при обрыве нуля.

УЗО могут быть двухполюсными, предназначенными для однофазной сети. А также с четырьмя полюсами, для трехфазной сети.

Фаза и ноль, вход и выход у двухполюсного однофазного электромеханического УЗО

К примеру, в электромеханическом двухполюсном УЗО производства компании ABB входной и выходящий кабели можно подключать как снизу, так и сверху. Фаза и ноль подключаются хоть слева, хоть справа. Это можно увидеть на схеме подключения нанесённой на корпус УЗО.

Вход первого проводника обозначен цифрой 1, выход этого же проводника цифрой 2. Вход второго проводника обозначен цифрой 3, выход цифрой 4. На схеме мы видим сверху цифры 1/2 и 3/4, а снизу 2/1 и 4/3. Значит входы 1 и 3, а также выходы 2 и 4 могут быть выполнены и снизу и сверху.

На схеме нет обозначения нулевого проводника буквы N. Вместо буквы изображены цифры входа и выхода второго проводника 3/4 и 4/3. Значит нулевой и фазный проводники мы можем подключить хоть справа, хоть слева.

Естественно, если мы подключаем фазный проводник сверху, то и нулевой мы должны подключить сверху. Если мы ведем подключение снизу, то вход обоих проводников должен быть снизу.

Это же правило справедливо и для подключения двухполюсных электромеханических УЗО некоторых других производителей. Но важно в каждом конкретном случае изучить схему подключения, обозначенную на корпусе.

Схема подключения и устройства электромеханического двухполюсного узо abb f202

Вход и выход, фаза и ноль у двухполюсного однофазного электронного УЗО

При подключении электронного двухполюсного УЗО расположение контактов входа, выхода, а также фазы и нуля строго ограниченны. Подключение питающего кабеля проводится только сверху (в некоторых случаях только снизу), нулевой проводник N подключается только справа или только слева. Эти особенности подключения также обозначены на схеме подключения УЗО, изображенной на корпусе.

На схеме подключения УЗО ВД1-63 мы видим что вход фазного проводника обозначенный цифрой 1 находится наверху слева, а выход обозначенный цифрой 2 слева снизу. Вход и выход нулевого проводника обозначенный буквой N находится справа.

Вход фазного проводника в данном случае сверху, а выход снизу. Значит и нулевой проводник должен входить сверху, а выходить снизу.

На схеме подключения электронного УЗО Schneider Electric вход фазного проводника 1 находится справа вверху, выход 2 справа внизу. То есть вход нулевого проводника N слева сверху, а выход N слева снизу.

Схема подключения и устройства электронного двухполюсного узо Schneider Electric

Схема подключения и устройства электронного двухполюсного узо ИЭК ВД1-63

Вход и выход, фаза и ноль у четырехполюсного трехфазного УЗО

Подключение питающих проводников к четырехполюсному электромеханическому УЗО в трехфазной сети возможно и сверху и снизу. Подключение же нулевой жилы, в отличии от двухполюсного электромеханического УЗО, конкретно обозначено на контактной клемме латинской буквой N. Безусловно, все подробности подключения нужно смотреть на схеме, нарисованной на корпусе. Поскольку у разных производителей могут существовать отличия.

Схема подключения и устройства электромеханического четырехполюсного узо abb f204

На электронных четырехполюсных УЗО подключение нуля также отмечено буквой N на клемме. Вход же и выход надо подключать строго по схеме подключения.

Схема подключения и устройства электронного четырехполюсного узо ИЭК ВД1-63

Схема подключения и устройства электронного четырехполюсного УЗО

Установка УЗО: до или после автомата

Как нужно подключать УЗО — до или после автоматического выключателя? Несомненно, что каждое УЗО должно быть защищено автоматом, так как само устройство не обладает защитой от сверхтоков. Автомат может быть установлен как до, так и после УЗО. В любом из вариантов подключения автомат отключится до того, как УЗО перегорит. Конечно же, если был проведен качественный монтаж из надежных материалов.

Это справедливо и для двухполюсного, и для четырехполюсного УЗО. Нет разницы электромеханическое ли УЗО, или электронное. Также не важно, какой при этом применяется автомат – однополюсный или двухполюсный для двухполюсного УЗО или же трехполюсный или четырехполюсный для четырехполюсного УЗО.

Для удобства монтажа в большинстве случаев при подключении связки из одного УЗО и одного автомата двухполюсное УЗО подключается после автомата. Это дает возможность подключить жилы кабеля, идущего к электроприборам, непосредственно в обе клеммы УЗО без использования нулевой шины и лишнего удлинения одной из жил кабеля. Если поступить наоборот, то это не будет ошибкой, но усложнит хитросплетение проводов, что может привести к ошибке при подключении и обслуживании.

Когда применяется бюджетная схема с одним УЗО и несколькими автоматами, УЗО подключается до автоматов. Несомненно, схема подключения УЗО после нескольких автоматов невозможна и неработоспособна.

Нужно учитывать, что после каждого группового УЗО нулевой проводник должен подключаться к отдельной нулевой шине. От шины нулевой проводник расходится на линии, защищаемые автоматами, подключенными непосредственно от этого же УЗО. Если перепутать нулевые жилы различных групп автоматов, будет происходить ложное срабатывание УЗО.

Четырехполюсное УЗО – до или после автоматического выключателя

Четырехполюсное УЗО удобно подключать хоть до, хоть после автомата. При одном УЗО и одном автомате это не приводит к усложнению схемы. При подключении нескольких автоматов на одно УЗО автоматы подключаются после УЗО, как и в случае с однофазным УЗО. Впрочем, в быту практически не приходится подключать несколько трехфазных автоматов на одно четырехполюсное УЗО. В бытовых условиях при использовании трехфазной сети или совсем нет трехфазных электроприборов или же их очень мало. Обычно, это трехфазные электроплиты или большие станки.

Схема подключения УЗО в однофазной сети

Схема подключения УЗО в однофазной сети без заземления

В однофазной сети без заземления УЗО подключается, учитывая все изложенные выше требования. Отсутствие защитного заземляющего проводника не помешает устройству осуществить защиту от удара электрическим током. Отключение УЗО произойдет лишь при непосредственном контакте какой-либо части тела человека или животного с фазным проводником. В результате после кратковременного удара эл. током, УЗО разорвет сеть, что предотвратит возможные трагические последствия.

Номинальный ток(In) УЗО должен быть равен или быть больше номинального тока автомата или суммы токов группы автоматов. И он должен быть только больше, если применяются недорогие автоматы и УЗО.

Нужно учитывать, если номинальный ток вводного автомата меньше или равен номинальному току нижерасположеного УЗО, то оно защищено. То есть если In вводного автомата 25 ампер, то все УЗО с In 40 ампер будут защищены вводным автоматом. Несмотря на то, что после этих УЗО будут расположены по пять автоматов с номинальным током 16 ампер, а значит с суммой токов 80 ампер.

Схема подключения УЗО в однофазной сети с заземлением

В однофазной сети с заземлением подключение УЗО проводится аналогично. В схему лишь добавляется заземляющий защитный проводник, идущий на электроприборы, минуя все коммутирующие аппараты.

При применении защитного заземления, УЗО отключится при малейшем контакте фазного проводника с токопроводящим корпусом электроприбора. Даже если этого контакта будет недостаточно для отключения автоматического выключателя.

Если в доме нет системы защитного заземления и к вводному автомату подходит двухжильный кабель, а во внутренней проводке применен трехжильный, то заземляющий проводник не нужно никуда подсоединять.

Схема подключения УЗО в трехфазной сети

Схема подключения УЗО в трехфазной сети без заземления

Ниже приведена примерная примитивная схема подключения двухполюсных и четырехполюсных УЗО в трехфазной четырехжильной сети без защитного заземления. Если есть трехфазные электроприборы не требующие присоединения нулевого проводника, к УЗО он все равно присоединяется. Нулевой проводник в любом случае нужен, так как он обеспечивает корректную работу УЗО.

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:

  • выбор сечения питающего кабеля (зависит от мощности бойлера)
  • выбор автоматического выключателя для питания эл. сети бойлера
  • выбор розетки

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности. А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница. >Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

  • установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

  • частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

  • нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Поделись с друзьями:

Заземление. Что делать, если питающая линия — двухпроводная.

В данной статье мы разберем подробно вопрос как правильно подключить УЗО(Устройство защитного отключения) в двухпроводной системе электроснабжения.

В своей работе нам часто приходится сталкиваться с такой ситуацией, когда на объекте полностью не заземлено электрооборудование, либо заземлено не правильно. Чаще всего такое встречается в квартирах, жилах домах, офисах и магазинах, которые находятся в старых строениях, где проводка не менялась десятилетиями. На одних объектах вся проводка сделана двухжильными проводами (или четырехжильными для трехфазных потребителей), то есть отсутствует третий (или пятый для трехфазных сетей) защитный заземляющий проводник. В этом случае сразу все понятно. Вердикт — оборудование не заземлено.

В других случаях, внутренняя проводка сделана как положено трехжильными кабелями (пятижильными для трехфазного оборудования) и все электроустановки и электроустановочные изделия (розетки) подключены к защитному заземляющему проводнику. Казалось бы, все заземлено и безопасно. Но так можно подумать, проведя только беглый осмотр электроустановок. Заглянув в распределительный щиток, мы замечаем, что там отсутствует заземляющая шина РЕ, а нулевые рабочие и нулевые защитные проводники подключены к общей шине.

Такая система заземления носит название TN-C (более подробно о системах заземления можно ознакомиться ), а шина, которая совмещает в себе нулевые рабочие и нулевые защитные проводники называется PEN шиной. (См. рисунок 1). Более точно эту схему можно назвать защитным занулением, а не заземлением. Минусом такой схемы подключения заземления является то, что в такой схеме не будет работать УЗО. Для того, чтобы заземление было выполнено правильно и у нас появилась возможность установить защиту от токов утечки (УЗО) необходимо из системы заземления TN-C сделать систему заземления TN-C-S. В этой системе, только часть линии питания будет совмещать в одном проводнике нулевой рабочий и нулевой защитный проводники. В нашем случае целесообразно будет сделать два щитка.(См. рисунок 2). Первый щиток будет вводным. В нем мы и произведем разделение совмещенного нулевого рабочего и нулевого защитного проводника (PEN-проводник) на отдельные проводники (N-проводник и РЕ-проводник). Для этого в вводном устройстве устанавливаем две шины. Одна шина будет предназначена для подключения нулевого защитного проводника (шина РЕ), другая для подключения нулевого рабочего проводника (Шина N). Если корпус щита металлический, то шина, предназначенная для подключения нулевого рабочего проводника, должна быть электрически изолирована от него. На практике это реализуется тем, что шина крепится к корпусу щитка через изоляторы. Так же в вводном щитке мы устанавливаем вводной автомат, к которому будем подключать фазные проводники. Особо отмечаем, что PEN-проводник в месте разделения подключается к шине РЕ, а между шиной РЕ и шиной N необходимо установить перемычку. Второй щиток будет распределительным. В нем мы устанавливаем аппараты защиты для отходящих линий (автоматические выключатели, предохранители, УЗО и т. д.) и такие же две шины, как и в вводном щитке. Только здесь между ними уже не должно быть ни какой перемычки. Шина N, как и в вводном щитке должна быть изолирована от корпуса щитка (если щиток металлический).
Теперь, реализовав систему заземления TN-C-S, мы можем выполнить заземления электрооборудования, подключив нулевые рабочие проводники к шине N, а нулевые защитные проводники соответствующих отходящих линий — к шине РЕ. Именно в такой схеме подключения будет правильно работать УЗО, что обеспечит защиту от токов утечки, например, при повреждении изоляции электроустановки.

Электромонтаж для нового котла | Форум сообщества Screwfix

Большинству новых котлов требуется только питание, их можно включать / выключать с помощью радиочастотных каналов, а регулирование температуры часто осуществляется либо по температуре обратной воды, либо с помощью какого-либо беспроводного устройства всего в одном метре от котла, чтобы избежать радиочастотных помех.

Конечно, элементы управления могут быть подключены жестко, часто нет возможности, но есть жестко подключенная к термостату шина, но термостаты переместились, им не нужно располагаться вдали от котла, например, EvoHome будет иметь термостат с примерно 6 окнами где вы независимо управляете каждой комнатой с помощью RF-связанных TRV головок.

Вы можете сократить расходы, установив устаревшую систему управления, но если использование устаревшей системы стоит денег с повторной отделкой, тогда вы должны спросить, действительно ли это экономия денег.

Есть котлы некоторых производителей, которые не подписываются на универсальную систему OpenTherm и настаивают на использовании этой системы, например, Bosch, однако вариант прост: не используйте котлы, которые не будут работать с OpenTherm.

Даже дешевый и неприятный Hive позволяет дистанционно управлять водоснабжением и обогревом помещений, Nest - это OpenTherm, что явно лучше, однако он использует IFTTT с последующими командами, а не индивидуальную температуру в помещении, разрешенную с EvoHome.

Если установщик не объяснил, что делает модулирующий котел и как им можно управлять, то я бы поискал другого установщика. 20 лет назад котлы просто включались / выключались, сегодня это не так, для получения скрытого тепла очень важна температура обратной воды, поэтому высота пламени варьируется (модуляция), это можно просто сделать, измерив обратную воду температура, или это может быть сделано с подключением к шине котла, последняя позволяет котлу работать более прохладно, когда есть небольшая потребность, поэтому, когда он выключается, меньше тепла теряется в дымоходе.Bosch использует собственный термостат Wave, у некоторых производителей нет опции для модулирующего термостата, поэтому не существует единой системы, подходящей для всех.

Однако основная идея заключается в том, что комнатная температура регулируется с помощью термостатического радиаторного клапана (TRV), и либо все, что делает термостат, это выключает систему летом, либо вы можете добавить электронные головки к TRV, а затем они сообщают центральному контроллеру что требуется. EvoHome называет центральный контроллер термостатом, это точка, в которой вы вводите то, что вы хотите, чтобы система делала.Дом матери был сделан по дешевке, я использовал головки MiHome TRV, которые можно подключить к Nest, и мне пришлось использовать телефон, планшет или ПК, чтобы сообщить системе, что я хочу.

EPH Требуется помощь беспроводного термостата!

Котел, если вы не газовый безопасный, можете получить доступ к плате управления с тремя вариантами установки внешнего термостата, он может иметь управление 230 вольт, и в этом случае вам нужно 4 провода в кабельной линии, линейный вход, нейтраль и земля, это также может быть регулятор сверхнизкого напряжения, тогда вам понадобятся 5 проводов L, N и E плюс два провода сверхнизкого напряжения.Он может даже не использовать термостат включения / выключения, он может использовать ebus или opentherm, и в этом случае лучше использовать два независимых кабеля, а термостат, который у вас есть, не подойдет.

Итак, установите один - это руководство по загрузке вашего котла, посмотрите, разрешен ли вам к нему доступ, или клеммы находятся в газонепроницаемой части котла, и если в электронной версии инструкций по установке введите слово ebus и opentherm, чтобы узнать, предназначены ли они для этот тип термостата. В основном, даже если есть опция для аналогового термостата ebus, которая намного лучше, вы также можете использовать старый тип включения / выключения, некоторые котлы также имеют варианты как низкого напряжения (230 В), так и сверхнизкого напряжения, и вы можете выбрать который вы хотите использовать.

Также часто требуется удаление звеньев или внесение других изменений, замена термостата своими руками - это одно, добавить термостат там, где его не было, - это другое дело, когда модулирующий котел впервые появился, идея заключалась в том, чтобы контролировать их с помощью возвратная вода, однако ранний TRV работал на парафиновой или жидкостной энергии, имел одну температуру и не был очень точным. Однако в основном очень просто отвинтить оригинальную головку TRV и заменить ее программируемой электронной головкой TRV, интернет-поиск головки eQ-3 TRV часто найдет их по 10 фунтов стерлингов каждая, так что дешево и легко установить, ОК есть также дорогие типы с геозоной и привязкой к настенному термостату, но я бы посоветовал начать с замены головок TRV, а затем, если этого недостаточно, перейти на настенный термостат, если вы хотите управлять с работы, посмотрите на Hive, EvoHome и Tado , если управлять из дома посмотрите на eQ-3 две версии одна с голубым зубом и терьер i30.

Термостаты для комбинированных котлов

Все комбинированные котлы должны иметь комнатный термостат. Без него невозможно будет контролировать температуру воздуха.

Клеммы без напряжения

Некоторые котлы имеют клеммы без напряжения. Как следует из названия, они не подключены к какому-либо источнику питания, и на них нельзя подавать питание. На схеме эти клеммы обозначены A и B, однако производители котлов могли использовать альтернативную маркировку

.

Когда две клеммы соединены вместе, котел работает.В не подключенном состоянии котел не работает. Следовательно, требуется двухпроводной термостат. Они не имеют источника питания, а проводка представляет собой двухжильный кабель между котлом и термостатом.

Когда котлы устанавливаются впервые, обычно существует перемычка между двумя клеммами термостата, чтобы можно было проверить котел перед подключением термостата. Эту перемычку необходимо удалить, а термостат подключить на своем месте - в противном случае нагрев будет работать постоянно. Это окажется очень дорогим и приведет к чрезмерно высокой температуре в помещении.

Внимание! Подключение сетевого напряжения к клеммам термостата этого типа котла обычно вызывает серьезные и дорогостоящие повреждения котла.

Сетевое напряжение 2-проводный термостат

Для этих котлов требуется термостат сетевого напряжения, который может иметь 2 или 3 провода. У котла будет клемма, которая активирует котел при подаче на него сетевого напряжения, обычно обозначается SL или Switched Line.

2-проводной термостат

Двухпроводной термостат подключается между линией и клеммой коммутируемой линии на котле.Когда требуется тепло, термостат соединяет эти два провода вместе, подавая полное сетевое напряжение на коммутируемую клемму линии. Это активирует котел.

Многие 2-проводные термостаты подходят для сетевого напряжения, но некоторые - нет, поэтому при выборе 2-проводного термостата для работы от сети необходимо соблюдать осторожность.

Цифровые термостаты обычно двухпроводные и обычно имеют внутри батарейки для работы электроники. У них есть существенный недостаток: когда батареи разряжаются, центральное отопление перестает работать.Также добавляется стоимость замены батарей.

Сетевой термостат 3-х проводный

Это более распространенные. В дополнение к линии и коммутируемой линии также требуется нейтраль. Он используется для питания небольшого нагревателя внутри термостата, чтобы уменьшить время отклика. Без этого разница температур между включением и выключением термостата (гистерезис) будет чрезмерно большой, что приведет к значительным колебаниям температуры в помещении.

Обратите внимание, что правильное соединение L и SL важно.Если это поменять местами, нагреватель ускорителя будет работать постоянно. Это значительно сократит срок службы нагревателя и во многих случаях приведет к тому, что термостат будет постоянно включен, независимо от температуры в помещении.

Некоторые термостаты имеют встроенный неоновый индикатор, который внутренне подключен параллельно нагревателю ускорителя. Загорается, когда термостат включен (требует тепла).

Другая информация

Заземление термостатов

Для большинства термостатов заземление не требуется, однако заземление все же должно быть предусмотрено в месте расположения термостата.Обычно между котлом и термостатом используется трехжильный и заземляющий кабель. Это позволит установить двух- или трехпроводной термостат.

Если термостат не имеет клеммы заземления, заземляющий провод должен быть подключен к отдельной изолированной клеммной колодке.

Оба варианта

Некоторые котлы имеют возможность переключения как без напряжения, так и от сети. В этих случаях можно использовать любой из них, однако два набора клемм никогда не должны соединяться между собой или использоваться одновременно.Это, скорее всего, приведет к повреждению котла.

Ebus

Если установлено, эти клеммы предназначены для специальных электронных термостатов и других элементов управления. Обычно устройства управления поставляются производителем котла и должны подключаться в соответствии с их инструкциями.

Термостаты защиты от замерзания

Термостат защиты от замерзания подключается точно так же, как в приведенных выше примерах, однако для этого в котле будет отдельный набор клемм.

Термостат защиты от замерзания обычно срабатывает, когда температура окружающей среды опускается ниже 4 ° C, и котел включается, чтобы предотвратить замерзание воды внутри труб. Котел будет работать независимо от настроек других элементов управления, но термостат отключится, когда температура поднимется выше 4 ° C.

Термостаты защиты от замерзания не являются обязательными и обычно устанавливаются только тогда, когда котел находится в холодном помещении, например, в гараже или хозяйственной постройке. Их следует устанавливать вплотную к котлу.

Внешние программаторы для комбинированных котлов

Внешний программатор или таймер устанавливается там, где котел не имеет встроенного таймера.

Без напряжения

Для правильной работы программатор и термостат должны быть подключены последовательно. При переключении без напряжения схема запускается на клеммах котла, проходит через программатор, затем через термостат и возвращается к котлу. Котел будет работать только тогда, когда включены программатор и термостат.

На схеме показан типичный программист. В этой конструкции клеммы 2 и 4 соединены вместе, когда программатор включен. Программисту требуется постоянное сетевое питание, которое должно сниматься с клемм котла. Это гарантирует, что вся система может быть изолирована с помощью ответвления с предохранителем на 3 А.

Обратите внимание, что для работы программатору требуется только питание от сети - нет соединения между проводкой сети и клеммами переключателя программатора.

Коммутация сетевого напряжения

В этой конструкции проводка в основном аналогична, однако обратите внимание на соединение между L и 2 в программаторе.У некоторых программистов есть эта ссылка внутри, но обычно она должна быть добавлена ​​установщиком.

В этой схеме питание подается на котел и программатор через ответвление с предохранителем на 3А. Клемма 2 программатора постоянно подключена к линии. При включенном программаторе клемма 4 также подключена к линии. Если термостат также активирован, клемма SL на котле подключается к линии, и котел работает.

Это та же операция, что и в системе без напряжения, за исключением того, что в этом случае сетевое напряжение подается на систему управления и котел.Котел работает только при включенных программаторе и термостате.

3-проводный термостат и программатор

Это та же схема переключения, но здесь используется трехпроводный термостат, который требует подключения нейтрали. Здесь нейтраль показана от котла, однако, если это удобнее, ее можно настроить с помощью программатора.

Программисты

Доступен широкий спектр программаторов и таймеров, однако все они работают одинаково - пара клемм соединяется вместе, когда устройство включено.
В данном примере показано переключение между клеммами 2 и 4, однако это может быть разным. Всегда проверяйте инструкции, прилагаемые к программатору.

Только сетевое напряжение

Некоторые программисты, особенно старые, имеют постоянную связь между линией и общим терминалом (2 в этих примерах). Хотя это удобно для сетевых систем, это означает, что программатор нельзя использовать для переключения без напряжения.

Стандартная задняя панель

Большинство программаторов устанавливаются на стандартную заднюю панель, которая имеет L, N, E и четыре пронумерованных клеммы.Пока пластина физически идентична, проводки может и не быть. Всегда внимательно проверяйте проводку при замене любого программатора - если предположить, что он такой же, это может легко привести к повреждению и разрушению.

Как установить комбинированный котел

Что такое комбинированный котел ??

Комбинированные (или комбинированные) котлы - это тип котла, в котором газ используется как для высокоэффективного водонагревателя, так и для котла центрального отопления в одном компактном блоке. Комбинированный котел - это гениальная идея экономии места, которая становится все более популярной в домах Великобритании.Они просты в установке, использовании и экономичны в эксплуатации. Установка комбинированного котла может быть одноразовой проблемой, но ваш котел все равно необходимо время от времени обслуживать, особенно если вы испытываете странные шумы или колебания температуры.

Как работает комбинированный котел?

Обычная конструкция котла - это обычный котел, который нагревает радиатор через герметичный водяной контур. Для нагрева воды в накопительном цилиндре есть горячий змеевик, через который течет вода из радиатора.Комбинированный бойлер нагревает воду только при включении горячего водопровода или душа. Это обеспечивает максимальный КПД котла. Горячая вода подается в краны под давлением, так что вы можете наслаждаться душем.

Какие типы комбинированных котлов доступны?

Мгновенный: Раньше это был наиболее широко используемый тип комбинированного котла, который напрямую нагревает поступающую холодную воду для подачи в ваши краны и все другие точки горячей воды.

Мгновенная конденсация: Работает как котел проточного действия, но экономит больше энергии и имеет лучший и более высокий КПД, чем стандартный комбинированный котел, в настоящее время это наиболее часто устанавливаемый тип.Фактически, помимо исключительных обстоятельств, все новые газовые и жидкие котлы центрального отопления, устанавливаемые в Великобритании, теперь должны быть конденсационными котлами.

Хранение: Это альтернатива комбинированному котлу проточного типа, упомянутому выше, и он разработан для повышения производительности за счет внутреннего накопления нагретой воды. Сохраненная вода также может улучшить начальную подачу воды из водопровода при первом включении крана. После того, как накопленное тепло будет использовано, этот котел будет работать как проточный.

Конденсационный накопитель: В принципе работает как накопитель, но с более высокой эффективностью.

Комбинированный блок первичного накопителя: Это особая категория комбинированного накопителя, который будет включать в себя очень большой накопитель воды, обеспечивающий высокий расход воды к кранам и другим точкам водозабора, а также для быстрого нагрева радиаторов перед использованием накопителя воды.

Зачем устанавливать комбинированный котел?

  • Комбинированный водонагреватель включает горячую воду, подаваемую через краны или душ под давлением в сети.
  • Комбинированные котлы доступны на газе, электричестве или масле в зависимости от ваших предпочтений в отношении топлива. Комбинированный котел можно использовать как единицу отопления, добавив радиатор.
  • Комбинированный котел не требует громоздкого накопительного баллона и может легко поместиться в большинстве кухонь или шкафов для хранения, что делает их идеальной системой для домов с ограниченным пространством.
  • Комбинированные котлы надежны. Они производятся по проверенной технологии.
  • Комбинированные котлы удобны и просты в использовании.
  • Еще одно преимущество комбинированного котла состоит в том, что он может сэкономить вам деньги на время и затраты на установку, поскольку отсутствие резервуара в пространстве под крышей означает меньшее количество трубопроводов и более короткое время установки
  • В отличие от обычного бойлера, комбинированные котлы обеспечивают нагрев ваших радиаторов и горячее водоснабжение по запросу.
  • Комбинированные котлы также универсальны, потому что они заботятся о вашем центральном отоплении, а также о вашем горячем водоснабжении.
  • Экономично и практично.Эти высокоэффективные котлы сокращают ваши счета за электроэнергию.
  • Установка комбинированного котла может быть немного сложной, потому что система добавляется к вашей водопроводной сети, но они с большей вероятностью впишутся в ваш дом из-за их меньшего размера. Установка также может быть немного дороже, чем системные котлы, которые можно просто подключить к старой котельной системе.

Когда нужно устанавливать новый?

Котлы могут прослужить до 15 лет, и если ваш котел достигает этого возраста, пора покупать новый.Для обеспечения максимального срока службы обязательны ежегодное обслуживание и ремонт. Но чем старше они становятся, тем выше риск неисправности, особенно если первоначальная установка была произведена неправильно.

Купить новый пароконвектомат - это одно, а установить его - совсем другое. Хотя вы всегда можете нанять кого-нибудь для установки нового комбинированного котла за вас, использование подхода «сделай сам» может сэкономить вам немало денег. Но прежде чем вы действительно погрузитесь в процесс установки, вам необходимо учесть различные факторы.

Во-первых, комбинированные котлы относительно компактны, поэтому они идеально подходят для небольших помещений. Но это также может немного усложнить установку. Во-вторых, вам нужно будет подумать, хотите ли вы приобрести монтажное устройство отдельно от производителя или просто приобрести его как вариант «все в одном». Если вы не знаете, как установить комбинированный котел, было бы разумно инвестировать в надежную монтажную компанию, потому что вы можете в конечном итоге повредить свой недавно купленный комбинированный котел.Если вы твердо настроены установить котел самостоятельно, вам необходимо тщательно изучить правильные методы установки.

Наиболее частые проблемы комбинированных котлов

  • Неисправен автоматический воздухоотводчик.
  • Накопление накипи в трубах центрального отопления может привести к засорению и колебаниям температуры в кранах горячей воды.
  • Неисправен или заблокирован предохранительный клапан. Это может вызвать капание из труб.
  • Неисправность насоса оставляет вас без отопления или горячей воды.
  • Неисправный переключающий клапан может застрять в горячей воде или центральном отоплении.
  • Ржавчина, которая вызывает утечку в водопроводных трубах и приводит к потере давления воды.

Это проблемы или общие неисправности, с которыми сталкиваются комбинированные котлы, но их можно легко преодолеть путем регулярного технического обслуживания системы.

Установка котла может быть сложной задачей, и неисправная установка котла - одна из самых распространенных неисправностей в системах DIY.

Могу ли я сам установить комбинированный котел?

Хотя установка комбинированного котла самостоятельно может быть проблемой, если вы никогда не делали этого раньше, правда в том, что, как и все остальное, установка котла также может быть изучена с достаточной настойчивостью.Кроме того, это сэкономит вам массу денег на установке. Некоторым людям нравится вообще избегать хлопот и просто нанимать монтажника комбинированных котлов для выполнения работы. Но если вы не один из этих людей, продолжайте читать, чтобы узнать, как правильно установить комбинированный бойлер.

Если вам нужна самая надежная информация о том, как установить котел, вам следует проконсультироваться с компанией-поставщиком и получить самые лучшие и самые современные инструкции по установке, которые сделают процесс установки легким.

Этапы установки комбинированного котла

Установка бойлера на водопровод - непростая задача, и вам следует тщательно обдумать ее, прежде чем пытаться сделать это самостоятельно.

Давайте посмотрим на этапы установки комбинированного котла:

Прочтите инструкцию по эксплуатации

  • Сначала полностью прочтите руководство по эксплуатации.
  • Изучите схему установки , так как она даст вам хорошее представление о том, как должна выглядеть система после ее установки.
  • Разложите все материалы, с которыми вам нужно работать, и ознакомьтесь со всеми из них.
  • Убедитесь, что у вас есть все необходимые компоненты, а также поймите, что каждый из них делает, прежде чем использовать его.

Выясните, куда все идет .

  • Выясните, где все будет размещено по отношению ко всему остальному.
  • Определитесь с точным расположением нового радиатора.
  • Убедитесь, что вокруг этих элементов достаточно места.
  • Вам также понадобятся все соответствующие герметики, чтобы убедиться, что внутри ваших стен нет протечек, которые могут повредить ваше имущество.

Знать маршруты трубопроводов

  • При установке новых радиаторов необходимо узнать о маршрутах труб в вашем доме.
  • Это обеспечит правильную установку комбинированного котла с минимальными проблемами.
  • Знание маршрутов трубопровода также гарантирует, что комбинированный бойлер принесет пользу как ванной, так и кухне.

Вмонтировать котел в стену

  • Это, вероятно, один из наиболее трудоемких аспектов установки, в основном потому, что вы хотите убедиться, что все сделано правильно!
  • Будьте особенно осторожны, чтобы убедиться, что фитинги надежно закреплены, и не забудьте отключить всю электроэнергию и воду перед тем, как предпринять этот важный шаг.

Установите радиатор

  • Если вы хотите эффективно обогреть свой дом, вам нужно будет выбрать радиаторы, наиболее подходящие для вашей собственности.
  • Все радиаторы совместимы с комбинированными котлами.
  • Существует широкий выбор радиаторов, которые помогут обогреть самые маленькие и самые большие комнаты.
  • Для больших кухонь и гостиных открытой планировки может потребоваться дополнительный радиатор для эффективного обогрева.

Обеспечить вентиляцию

Новый радиатор потребует небольшой вентиляции воздуха после того, как вы все успешно установили. Для этого вам необходимо:

  • Удалите воздух из каждого клапана в отдельности, повернув ключ или клапан, расположенный внизу.
  • Делайте это, пока небольшое количество воды не вытечет на верхнюю часть устройства.

Как видите, установка пароконвектомата не представляет особой сложности. Следуя советам в этой статье, вы сможете установить его за относительно короткое время и с минимальными хлопотами. Самая сложная часть этого типа установки - это выяснить трубопроводы пароконвектомата, особенно если трубопроводы вашего дома встроены в стены.

Как найти профессионального установщика котлов

Несмотря на то, что стоимость установки комбинированного котла может быть высокой и может возникнуть соблазн использовать подход «сделай сам», наем монтажника газового комбинированного котла для выполнения этой работы всегда является более безопасным вариантом.Лучший способ сэкономить - запросить минимум 3 предложения у проверенных инженеров-теплотехников. В Homeadviceguide мы можем помочь вам сэкономить время и деньги, связав вас со специалистами по установке комбинированных котлов, которые помогут вам с проектом замены комбинированного котла.

Просмотрите видео ниже, чтобы лучше понять, что необходимо учитывать, прежде чем пытаться установить комбинированный котел. Мы считаем это весьма полезным.

Список литературы

Что такое комбинированный котел - https: // www.worcester-bosch.co.uk/archive/boilers/what-is-a-combi-boiler

Типы котлов: какой котел лучше всего подходит для вашего дома - https://www.uswitch.com/boilers/guides/boiler-guide/#step3

Котел конденсационный - https://ru.wikipedia.org/wiki/Condensing_boiler

Джейсон Р. Функ. «Основы котла» (PDF). Hughes Machinery. С. 50–51. - https://www.dol.ks.gov/Registration/Handouts2015/BoilerBasics-JasonFunk-ShConf2015.pdf

Новый котел, вызывающий теплый ряд - https: // www.theguardian.com/money/2005/apr/02/consumerissues.jobsandmoney

Полное руководство по установке котла

Даже самый надежный котел не прослужит вечно, поэтому время для установки нового котла наступает для всех в тот или иной момент. Сведение к минимуму затрат на установку котла является приоритетом для большинства, и мы можем помочь.

В этой статье мы расскажем вам все, что вам нужно знать об установке котла. От того, как выбрать наиболее подходящий котел для вашего дома, до того, что происходит в день установки котла.

Пришло время установить новый котел?

Сколько стоит установка котла?

Выбор подходящего котла для дома

Как сравнить расценки на установку котла

Что будет в день установки вашего котла?

После установки котла

Как получить расценки на установку котла

Пришло время установить новый котел?

Если вы читаете эту статью, возможно, у вашего котла возникла неисправность.Некоторые проблемы можно устранить, но другие сигнализируют о том, что пора установить новый котел.

1. Ваш котел установлен более 10 лет назад

Котлы

не могут всегда обеспечивать одинаковый уровень надежности и эффективности, поэтому в конечном итоге их необходимо заменить. Когда у вас должен быть установлен новый котел, будет зависеть от состояния вашего котла. Тем не менее, хорошее практическое правило - рассмотреть возможность установки нового котла примерно через 10 лет после установки существующего котла.

И вам не нужно просто ждать, пока что-то пойдет не так с вашим котлом, чтобы заменить его. Технология котлов развивается быстро, и эффективность старых котлов не может сравниться с современными технологиями. Таким образом, установка нового котла поможет свести к минимуму ваши счета за электроэнергию.

Plus: установка нового котла перед поломкой даст вам достаточно времени для сравнения заменяемых котлов, вместо того, чтобы в спешке проводить замену котла, чтобы снова запустить отопление и горячую воду.

2. Счета за электроэнергию растут

Если вы заметили, что в последние месяцы ваши счета за электроэнергию растут (а ваш поставщик не увеличивал ваш тариф), то причиной может быть ваш котел. По мере старения котлы теряют свою эффективность, что означает, что им приходится использовать больше топлива для удовлетворения того же уровня спроса на центральное отопление и горячее водоснабжение. Новый котел будет иметь более высокий уровень эффективности, что поможет снизить ваши счета за электроэнергию.

Современные котлы могут быть даже объединены с интеллектуальным управлением отоплением, чтобы дать вам более широкий и гибкий контроль над вашим центральным отоплением.Умные термостаты, такие как Nest и Hive, могут даже научиться и адаптироваться к отопительным привычкам вашего дома, чтобы обеспечить отопление наиболее эффективным способом.

3. Ваш котел сломался

Это довольно очевидный вопрос, но если ваш котел полностью сломался, то решением может быть установка нового котла. Маловероятно, что котел, который однажды вышел из строя, больше не столкнется с проблемами. Установка нового котла избавит вас от необходимости регулярно вызывать теплотехников для проведения ремонта.

4. Уровень шума увеличился

Любой стук, лязг или щелканье, исходящий из вашего котла, не является признаком здоровья. Это могут быть признаки неисправности или блокировки в системе, препятствующие эффективной циркуляции воды. Если эти шумы, особенно те, которые похожи на звуки чайника, усиливаются, проблема может быть решена с помощью промывки. Промывка под давлением должна выполняться квалифицированным инженером-теплотехником и включает в себя промывку химикатов через систему для устранения любых засоров.

5. Контрольная лампочка желтая или погасла

Контрольная лампа котла должна гореть здоровым синим цветом. Если он становится желтым, это означает, что окись углерода (CO) - потенциально опасный газ - проникает внутрь дома. Окись углерода - это газ без цвета и запаха, который невозможно обнаружить, если рядом с вашим котлом не установлена ​​сигнализация CO. Воздействие окиси углерода может быть смертельным. Если вы подозреваете утечку угарного газа, вам следует открыть окна, покинуть территорию и бесплатно позвонить в газовую аварийную службу по номеру 0800 111 999.

6. Вы заметили необычные запахи

Хотя окись углерода не имеет запаха, к природному газу добавлен аромат, чтобы вы могли обнаружить утечку. Если вы почувствовали запах газа, вам необходимо покинуть территорию и обратиться в аварийную газовую службу. Конечно, утечка газа - не единственный запах, исходящий от вашего котла. Если вы почувствуете запах гари или металла, это тоже может быть признаком неисправности котла.

7. Утечка воды из системы отопления

Даже самая незначительная утечка воды может в конечном итоге привести к серьезным повреждениям - не только вашей отопительной системе, но и вашей собственности.Если вы заметили капание или утечку воды из какой-либо части вашей системы отопления, немедленно обратитесь к инженеру-теплотехнику.

8. Регулярный ремонт.

Один раз отремонтировать котел - это достаточно неудобно, но если это происходит регулярно, возможно, самое время установить новый котел. Хотя новый котел требует больших вложений, он будет намного более надежным и более экономичным в долгосрочной перспективе.

9. Теплотехникам сложно найти запасные части

Для проведения капитального ремонта вашего котла теплотехнику может потребоваться запасная деталь.Чем новее котел, тем проще будет найти запасные части. Если вашему инженеру-теплотехнику сложно найти запасную часть для вашего котла, возможно, пришло время для нового котла.

10. В вашем доме больше не бывает комфортной температуры

Последний признак того, что пришло время установить новый котел, прост: в вашем доме уже не так комфортно, как раньше. Новый эффективный котел будет намного надежнее и сможет без проблем обогреть ваш дом.Со временем котлы могут потерять эту надежность, и вашему дому потребуется гораздо больше времени, чтобы достичь комфортной температуры - если это вообще произойдет!

Вы сможете определить, работает ли ваш котел на полную мощность, если центральное отопление включается слишком долго, есть ненадежная подача горячей воды или вам приходится много возиться с термостатом чаще.

Хорошая идея - установить новый котел перед зимними месяцами, когда он будет вам больше всего нужен.Установка весеннего или летнего котла может даже сэкономить вам деньги по сравнению с установкой нового котла осенью или зимой.

Установка котла в летние месяцы зачастую обходится дешевле, поскольку инженеры-теплотехники обычно не так загружены.


Сколько стоит установка котла?

Нет однозначного ответа на вопрос «сколько стоит установка котла», так как здесь задействовано так много переменных. Некоторые из факторов, которые могут повлиять на стоимость установки котла, включают:

  • Тип устанавливаемого и заменяемого котла: замена аналогичного котла, например, комбинированный на комбинированный, является наиболее простой установкой котла и, вероятно, будет иметь минимально возможные затраты.
  • Производитель: В Великобритании постоянно растет число производителей котлов, из которых можно выбирать, и некоторые из них более экономичны, чем другие.
  • Модель котла: Многие производители котлов предлагают несколько диапазонов, каждая модель имеет свою индивидуальную цену.
  • Размер котла: Маленький и легкий котел будет намного проще установить инженеру-теплотехнику, чем большой тяжелый агрегат.
  • Местоположение нового котла: Установить новый котел на том же месте, что и существующий, несложно. Расходы увеличатся, если вы захотите переместить котел на новое место, так как это потребует изменения маршрута трубопровода.
  • Тарифы на установку котла, взимаемые установщиком: Все инженеры-теплотехники устанавливают свои собственные тарифы, которые могут колебаться в зависимости от времени года и места вашего проживания (Лондон, как правило, дороже, чем другие районы Великобритании).

Как мы уже упоминали, замена аналогичного котла будет более доступной, чем замена существующего котла совершенно другой системой отопления. В таблице ниже отражена потенциальная стоимость установки котла при замене аналогичного котла в зависимости от размера вашей собственности. Мы разделили цены по размеру собственности, поскольку для удовлетворения более высоких требований к отоплению и горячей воде потребуется более мощный котел с более высокой мощностью.

Тип котла 1-2 комнатный дом Дом с 3-4 спальнями Дом с 4 спальнями
Комби 1000–1500 фунтов 1500–2000 фунтов 2000–2 500 фунтов +
Система 1500–2000 фунтов 2000–2 500 фунтов стерлингов 2500–3000 фунтов +
Обычный 1500–2000 фунтов 2000–2 500 фунтов стерлингов 2500–3000 фунтов +

В таблице указана только стоимость котла и его установки, но не дополнительные детали, такие как водонагреватель или регуляторы отопления.Если вы планируете переместить котел на новое место, это увеличит потенциальные затраты и займет больше времени.

Узнайте больше о затратах, связанных с установкой нового котла, в разделе «Затраты на замену нового котла».


Выбор подходящего котла для дома

Когда дело доходит до установки котла, очень важно правильно выбрать котел. И чтобы подобрать подходящий котел, вам необходимо учесть:

  • Тип котла
  • Размер котла (мощность)
  • Марка, ассортимент и модель котла

Чтобы сделать все это правильно, вам нужно знать, сколько воды использует ваш дом, сколько места в вашем доме для системы отопления, где вы хотите установить котел.Вы должны найти время, чтобы сравнить характеристики и отзывы о разных котлах.

Есть 3 типа котлов, которые работают по-разному, что делает их более подходящими для разных свойств: комбинированные, системные и обычные.

Комбинированные котлы


Новейшая разработка в технологии домашнего отопления, комбинированные котлы нагревают воду непосредственно от сети, обеспечивая мгновенное отопление и горячую воду. Комбинированные котлы - это отдельные экономичные агрегаты, которые не нужно устанавливать вместе с дополнительными баками или баллонами.Хотя это отличная новость для тех, кто находится в собственности с ограниченным пространством, если у вас несколько ванных комнат, то бойлер, который хранит горячую воду в цилиндре, будет более подходящим вариантом.

Воспользуйтесь нашим путеводителем по лучшим комбинированным котлам, чтобы найти лучшие комбинированные котлы для вашего дома.

Обычные котлы


Обычные котлы, также известные как обычные, отопительные котлы или котлы с открытым воздухом, являются наиболее традиционной системой отопления. Обычная система отопления состоит из нескольких частей и сложной трубопроводной сети, соединяющей их все вместе.Их необходимо установить рядом с баком для хранения холодной воды, расширительным баком (оба на чердаке) и накопителем горячей воды. Питательный бак содержит холодную воду, которая самотеком подается в котел. Котел напрямую нагревает систему центрального отопления, а горячая вода хранится в водонагревателе до тех пор, пока она не понадобится. Расширительный бак предназначен для поддержания постоянного уровня воды, поскольку вода расширяется при нагревании.

Обычные бойлеры часто рекомендуются только для тех домов, где уже установлен обычный бойлер, а системный или комбинированный котел не подходят, т.е.е. давление в сети низкое и / или трубопровод не выдерживает давления в сети. Прочитайте Что такое обычный котел? чтобы узнать больше об этой системе отопления.

Системные котлы


По принципу действия системные котлы находятся где-то посередине между комбинированными и обычными котлами. В системных котлах нет необходимости в каких-либо резервуарах на чердаке, поскольку они забирают воду непосредственно из сети (как это делают комбинированные котлы). Однако вместо того, чтобы подавать горячую воду по запросу, они хранят ее в баллоне.Это означает, что потребуется дополнительное пространство для размещения цилиндра (часто в сушильном шкафу), но позволит им удовлетворить более высокие потребности в горячей воде для бытового потребления.

Более подробную информацию о системных котлах можно найти в разделе «Объяснение системных котлов», в котором описаны преимущества, рекомендации и лучшие модели.

В качестве ориентира приведенная ниже таблица позволяет узнать подходящий тип бойлера и номинальную мощность для вашей собственности в зависимости от количества спален, ванных комнат и радиаторов в вашем доме.Инженер-теплотехник Gas Safe расскажет вам о возможных вариантах и ​​даст рекомендации.

Количество санузлов Кол-во радиаторов Комбинированный котел рекомендуемый размер Рекомендуемый размер системного или обычного котла
1 10 24-27 кВт 10-18 кВт
2 15 27-32 кВт 18-26 кВт
3+ 20 34-42 кВт 27-40 кВт


Очень важно, чтобы у вас был установлен новый бойлер с номинальной мощностью, которая соответствует потребностям вашего дома в отоплении и горячей воде.В противном случае ваши счета за отопление могут вырасти или котел не сможет удовлетворить спрос. Вы можете узнать больше о размерах котла в разделе Какой размер котла мне нужен?

Чтобы получить наиболее точную рекомендацию по типу котла и номинальной мощности, вам необходимо получить ценовое предложение от зарегистрированного инженера Gas Safe. Используя Boiler Guide, вы можете получить бесплатные расценки на установку нового котла от трех инженеров-теплотехников, работающих в вашем районе.

Как сравнить цены на установку котла

Перед установкой котла мы настоятельно рекомендуем сравнить расценки на установку от нескольких инженеров-теплотехников.Это даст вам уверенность в том, что вы заплатите наиболее разумную цену за установку своего котла. Если бы вы получили только одну квоту, вы бы не знали, завышена ли ваша цена по сравнению с другими компаниями.

Помимо цены, сравнение цен на установку котла - это ваша возможность найти подходящего человека для работы.

Не бойтесь задавать как можно больше вопросов, когда инженер-теплотехник представляет ваше предложение.В конце концов, этот котел будет отапливать ваш дом долгие годы. Мы перечислили множество вещей, которые вы можете спросить и уточнить у своего теплотехника:

  • Убедитесь, что они зарегистрированы как газовый сейф, и попросите показать его идентификационную карту газового сейфа
  • Узнайте их мнение о том, нужна ли вам новая котельная установка
  • Как использовать регулятор нагрева
  • Убедитесь, что они полностью застрахованы
  • Если вы планируете капитальный ремонт своего дома, например пристройку, спросите установщика о котле, который будет подходить для вашей собственности, как сейчас, так и будет в будущем.
  • Возможность проверить, на что распространяется гарантия
  • Узнайте, каких производителей и моделей котлов они рекомендуют
  • Надежность котла и сколько стоят запчасти
  • Сколько времени займет монтаж котла на завершение
  • Как получить максимальную отдачу от вашего нового бойлера после его установки и какие ключевые особенности, на которые следует обратить внимание

Что будет в день установки вашего котла?


A Помогите своему инженеру быстро начать работу, расчистив пространство вокруг котла и обеспечив им легкий доступ.Если ваш котел установлен на чердаке, он должен быть доступен по лестнице, по безопасному проходу и должен быть достаточно хорошо освещен.

Замена аналогичного котла - это наиболее простой монтаж котла, который может быть выполнен в течение одного дня.

Замена существующего котла на другой тип котла намного сложнее и может занять до 3 дней. Это связано с тем, что новые трубопроводы необходимо будет оснастить резервуарами или цилиндрами, которые необходимо будет установить или снять, в зависимости от типов котлов, участвующих в замене.

Если вы планируете установить совершенно новую систему отопления - например, заменить комбинированный котел системным - тогда затраты на установку котла неизбежно будут выше. Посмотрите, что потребуется при установке полностью нового котла:

Комбинированный котел к системному котлу

Если комбинированный бойлер не может удовлетворить потребность вашего дома в горячей воде, то системный бойлер станет подходящей заменой. Это связано с тем, что системные котлы хранят горячую воду в цилиндре, а не доставляют ее по запросу, когда это необходимо.

  • Заменить комбинированный котел на системный котел
  • Установите водонагреватель (идеальное место - шкаф или чердак)
  • Подключить водонагреватель к подаче горячей и холодной воды

Замена комби на системный котел может занять 2-3 дня. И, помимо стоимости котла и установки, вам также нужно будет учесть стоимость нового баллона.

Системный котел к комбинированному котлу

В случае системного бойлера бывают случаи, когда вам нужно подождать, пока цилиндр наполнится теплой водой, прежде чем вы сможете набрать горячую воду из-под крана.Если вы не хотите больше ждать, комбинированные бойлеры обеспечивают мгновенную подачу горячей воды по запросу.

  • Заменить системный котел на комбинированный
  • Снимите накопитель горячей воды
  • Установите новый трубопровод

Это может занять 2 дня, а после завершения освободит место в доме.

Обычный котел к системному котлу

Обычные котлы и системные котлы похожи, поскольку они хранят горячую воду в накопителе. Они отличаются тем, что обычные котлы имеют открытый воздуховод, а системные котлы герметичны.Это означает, что обычные котлы получают воду из бака, а системные котлы - из водопровода.

  • Заменить обычный котел на системный
  • Заменить накопитель горячей воды
  • Убрать баки на чердаке
  • Новый трубопровод

Процесс замены обычного котла системным может занять 2-3 дня, и потребуется новый баллон, что увеличит затраты.

Обычный котел к комбинированному котлу

Замена обычного котла на комбинированный котел - одна из наиболее сложных котельных установок.Это связано с тем, что они имеют несколько внешних частей, а комбинированные котлы не нуждаются в дополнительных баках или баллонах. Замена обычного бойлера на комбинированный может занять 2-3 дня, так как здесь много работы:

  • Замена самого котла
  • Снятие баков и накопителя горячей воды
  • Необходимо установить новую систему трубопроводов, так как, в отличие от обычных бойлеров, она нагревает воду непосредственно из водопровода и подает ее прямо к выпуску горячей воды

Замена обычного бойлера на комбинированный поможет сэкономить место в доме.Однако следует помнить, что комбинированные котлы лучше всего подходят для домов с 1-2 ванными комнатами (в зависимости от номинальной мощности ГВС). Итак, если у вас несколько ванных комнат и повышенная потребность в горячей воде, лучшим вариантом будет системный бойлер.

Перед установкой нового котла инженеру-теплотехнику необходимо произвести промывку системы отопления. С годами отстой и другой мусор могут накапливаться в трубах вашей системы отопления и приводить к засорам.Эти засоры будут препятствовать правильной циркуляции воды, снижая производительность системы. Химическая промывка или механическая промывка включают в себя промывку химикатов через трубопроводную сеть для удаления мусора.

«Чтобы предотвратить скопление мусора в будущем, ваш инженер-теплотехник, вероятно, порекомендует установить магнитный фильтр как часть системы отопления. Магнитный фильтр притягивает различные частицы мусора, циркулирующие вокруг системы отопления, прежде чем он получит возможность накопиться и вызвать засорение.”

После установки котла…

После того, как ваш новый котел будет установлен, инженер-теплотехник объяснит вам, как пользоваться элементами управления. Выделив время, чтобы узнать об особенностях котла, вы сможете эффективно использовать новую систему отопления. Перед отъездом убедитесь, что инженер-теплотехник предоставил вам сертификат соответствия строительным нормам, подтверждающий безопасную установку агрегата.


После завершения установки самое время зарегистрировать установку у производителя для подтверждения гарантии.Большинство производителей требуют, чтобы это произошло в течение 30 дней после установки.

Для сохранения срока гарантии вам необходимо, чтобы ваш котел ежегодно обслуживал сертифицированный инженер Gas Safe. При обслуживании котла инженер-теплотехник осматривает котел изнутри и снаружи, проверяет дымовую трубу, проверяет правильность давления газа и работу котла во время работы.

Ежегодное обслуживание котла не только сохранит вашу гарантию в силе, но и обеспечит безопасную работу вашего котла и ее полный потенциал с точки зрения эффективности и надежности.Кроме того, это может привлечь внимание инженера-теплотехника к потенциальной проблеме, прежде чем она превратится в неисправность, и вам придется заплатить за ремонт.

Ежегодное обслуживание котла гарантирует, что ваш котел сможет отапливать ваш дом как можно дольше. И как мы упоминали ранее в статье, пора подумать о новой установке котла примерно через 10 лет. По мере развития котельной техники срок гарантии, предлагаемый некоторыми производителями, увеличивался. В некоторых случаях вы можете получить гарантию на срок до 12 лет, поэтому вам не нужно будет рассматривать замену котла до истечения срока гарантии.

Как получить расценки на установку котла

Лучший способ свести к минимуму затраты на установку котла - это сравнить предложения по крайней мере 3 различных отопительных компаний. С помощью Boiler Guide вы можете получить бесплатные предложения от трех инженеров, зарегистрированных в Gas Safe, которые выполняют установку котлов в вашем районе. Просто найдите несколько минут, чтобы заполнить нашу онлайн-форму запроса, и мы воспользуемся предоставленной вами информацией, чтобы найти подходящих инженеров-теплотехников.

Каждая компания свяжется с вами, чтобы договориться о времени и дате, чтобы предоставить бесплатное предложение.Затем, как только вы получите каждое из предложений, вы можете сравнить их друг с другом, чтобы убедиться, что вы получаете конкурентоспособную цену от наиболее подходящего человека.



Плюсы и минусы комбинированных котлов

Комбинированные котлы (также известные как «комбинированные котлы») становятся все более популярными в Великобритании за последние несколько лет, причем более 70% домов предпочитают устанавливать комбинированные котлы вместо обычных водогрейных или системных котлов.

Что такое комбинированный котел?

Котлы

Combi - это, по сути, высокоэффективные водонагреватели и блоки центрального отопления, что означает, что они могут обогревать ваш дом и обеспечивать горячую воду без необходимости в отдельном резервуаре для воды. Они, как правило, более компактны, чем другие системы центрального отопления, поскольку объединяют эти две бытовые функции в одном приборе (отсюда и название «комбинированный бойлер»).

Кому подойдет комбинированный котел?

Благодаря небольшому размеру и способности нагревать воду по запросу, комбинированные котлы больше всего подходят для домов с ограниченным пространством, для пар или небольших семей.Можно приобрести комбинированный котел, работающий на жидком топливе, однако чаще встречаются модели на газе и сжиженном нефтяном газе.

Плюсы и минусы комбинированных котлов

Если вы подумываете о замене существующего котла на комбинированный котел или переезде в дом с ним, важно знать плюсы и минусы этих систем.


Плюсы: преимущества комбинированного котла

Есть ряд замечательных особенностей, которые сделали комбинированные котлы самым популярным типом котлов в Великобритании.В целом комбинированные котлы бывают:

Более эффективный

Котлы

Combi более эффективны по сравнению со старыми моделями котлов. Фактически, замена котла на новый комбинированный котел может помочь вам сэкономить до 300 фунтов стерлингов в год на счетах за отопление.

Дешевле

Котлы

Combi намного менее сложны, чем традиционные системы отопления, а это означает, что их установка, как правило, дешевле. Также в случае возникновения проблемы легче найти запасные части.

Быстрее

Комбинированные котлы без бака для воды могут обеспечить неограниченную подачу горячей воды по запросу. Нет времени на ожидание!

Более компактный

Поскольку нет необходимости в отдельном резервуаре для воды, комбинированные котельные системы занимают гораздо меньше места, чем обычные системы отопления. Это делает их идеальными для домов с ограниченным пространством.

Безопаснее

Холодная вода из комбинированной бойлерной установки всегда безопасна для питья, поскольку она подается непосредственно из сети.Однако это не всегда верно для традиционных систем, в которых холодная вода может храниться в резервуаре до того, как она будет пропущена по дому.

Продать проще

Поскольку комбинированные котлы обычно более эффективны, чем котлы других типов, это может быть выгодным моментом, если вы хотите сдать в аренду или продать свою собственность. Это также будет указано в сертификате энергоэффективности (EPC).

Менее вероятно возникновение проблем с давлением

Котельные установки

Combi не имеют тенденций к образованию воздушных пробок или пониженного давления, так как горячая вода забирается непосредственно из водопровода.

Очиститель

В системах центрального отопления с комбинированным котлом обычно образуется меньше шлама, потому что вода подается непосредственно из водопровода, а не хранится в резервуаре, где на ней может образовываться ржавчина и мусор.

Простое обслуживание

Популярность комбинированных котлов означает, что большинство инженеров-бойлеров обучены их ремонту и обслуживанию. Это упрощает поиск квалифицированных инженеров в вашем регионе.


Минусы: недостатки комбинированного котла

Несмотря на популярность комбинированных котлов, есть несколько моментов, о которых следует помнить при рассмотрении вопроса о замене котла.

К недостаткам пароконвектомата можно отнести:

Зависимость от давления в сети

Для правильной работы пароконвектомата необходимо хорошее давление в сети. Если у вас установлен новый бойлер, вы должны проверить, какое давление в сети в вашем районе, прежде чем приступить к установке.

Ограниченное использование

С комбинированным бойлером невозможно использовать более одного душа или ванны одновременно, или включить горячий кран во время принятия душа.Это может быть проблемой, если вы живете в большом доме с несколькими ванными комнатами и отдельными ванными комнатами или с большим количеством людей.

Без погружного нагревателя

Так как бака для воды нет, то в случае выхода из строя пароконвектомата вы останетесь без горячей воды и центрального отопления (если вы не установите электрический душ).

Без мощного душа

С комбинированным бойлером нельзя получить душ с сильным напором воды, так как напор воды определяется уровнем давления в водопроводе.

Требуется обслуживание или ремонт комбинированного котла?

Если у вас возникли проблемы с пароконвектоматом, вам необходимо заказать услугу или узнать, сколько будет стоить установка, просто нажмите ниже, чтобы мгновенно просмотреть онлайн-предложения надежных инженеров, зарегистрированных в Gas Safe в вашем районе, прямо сейчас!

Хотите узнать больше?

Если у вас есть дополнительные вопросы о комбинированных котлах, посетите нашу страницу обслуживания комбинированных котлов или прочтите наши главные советы по замене котлов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
