Технология изготовления забора из профнастила своими руками – подробно по шагам

Профнастил – один из самых популярных материалов для забора, которые используются как в частном, так и в промышленном строительстве. Прежде всего потому, что это достаточно прочный, лёгкий и доступный стройматериал. Он представляет собой листы оцинкованной и покрытой полимером стали, которые, проходя через профилировочные валы, приобретают волнообразный вид. Именно трапециевидные волны придают профлисту необходимую жёсткость и устойчивость к различным нагрузкам.

Ещё одно преимущество забора из профнастила – его невысокая стоимость монтажа. А при наличии минимальных навыков, изготовить забор из профнастила можно своими руками.

Ниже мы расскажем: какой профлист лучше выбрать для ограждения, с чего начать возведение забора, какие технологии использовать и каких ошибок лучше не допускать.

Этапы возведения забора

1. Разметка участка, выбор высоты и уровня забора.

Приступая к установке ограды из профнастила, в первую очередь необходимо отметить границы вашего участка и выяснить, насколько он ровный, имеется ли значительный уклон. Если площадка неровная, то нужно определиться, какой верхний край забора вы хотите видеть: ровный или ступеньками. Также на данном этапе необходимо понять, какой высоты будет забор. От всего этого зависит длина опорных столбов.

Если участок ровный или вы решили сделать ступенчатое ограждение, то для стандартного двухметрового забора вам подойдут столбы длиной 3 метра. Если же вам нужно установить ограждение на склоне, но верхний край вы хотите сделать на одной высоте, придётся брать более длинные столбы, либо наращивать их.

2. Установка опорных столбов

Как правило, в качестве опорных используются столбы сечением 60 х 60 мм или 60 х 40 мм. Они устанавливаются на расстоянии 2,5-3 метров друг от друга. На что обратить внимание при выборе столбов и какими они должны быть, вы можете подробно прочитать здесь.

Рассмотрим три основных способа как установить трубы для забора из профнастила.

Вбивание в грунт

Заколачивание несущих опор в землю является наиболее простым и экономичным методом. Однако это наименее надёжный способ, который можно использовать для лёгких, декоративных или временных конструкций. Также применять забивание можно при определённых разновидностях почвы. Это касается песчаников, глинистых или торфяных грунтов. В более плотной почве опорные элементы каркаса бетонируют.

Бутование

Это технология сухого бетонирования с помощью песчано-гравийной смеси. Также довольно несложная и доступная процедура, чтобы установить стойки для забора из профнастила. Суть метода заключается в следующем: буром выполняют отверстие в земле диаметром 20-25 см и глубиной ниже уровня промерзания почвы. Для разных регионов эта глубина различна, в средней полосе России достаточно заглубить столбы на 1,2 метра. В скважину помещают столб и засыпают щебнем, гравием, керамзитом, осколками кирпича и тому подобными материалами.

Всё это заливается водой и тщательно трамбуется, чтобы смесь легла как можно плотнее. Плюсы такой конструкции в том, что она одновременно является дренажом, давая выход грунтовым водам и сводя к минимуму вспучивание грунта при промерзании. С другой стороны, бутование лучше не применять в особо ветреных регионах или сейсмоопасных зонах. От постоянных ветровых нагрузок основание из щебня со временем расшатывается и теряет прочность.

Бетонирование

Наиболее традиционный и надёжный метод укрепления опорных элементов при установке изгороди из профнастила. Подготовка та же, что и для предыдущего варианта. Бурим в земле скважину на глубину промерзания, выставляем по уровню столб и заливаем бетоном. Чтобы раствор полностью схватился, рекомендуем дать ему примерно два дня. Такой способ подходит практически для любых видов почвы и отличается прочностью и долгим сроком службы.

ВАЖНО!

При любом способе укрепления опорных столбов важно правильно рассчитать глубину их установки. Она должна быть больше, чем глубина промерзания грунта в вашем регионе. Для средней полосы России это 1,2-1,5 метра. Если заглубление столбов сделать недостаточным, вспучивание грунта приведёт к тому, что опоры выдавит из земли. Также ограждение из профлиста обладает высокой парусностью, поэтому сильный порыв ветра может опрокинуть плохо укреплённый забор.

Также учтите, что при установке столбов необходимо отступать не менее полуметра от канав и ливневых стоков.

Другими способами установки опорной конструкции для забора являются ленточный фундамент или винтовые сваи. Это наиболее дорогостоящие и трудозатратные методы, которые нечасто используются при самостоятельном строительстве.

В заключение монтажа устанавливаются пластиковые заглушки на столбы. Также не забудьте определить место для калитки и въездных ворот. Подробнее об их монтаже мы рассказываем тут.

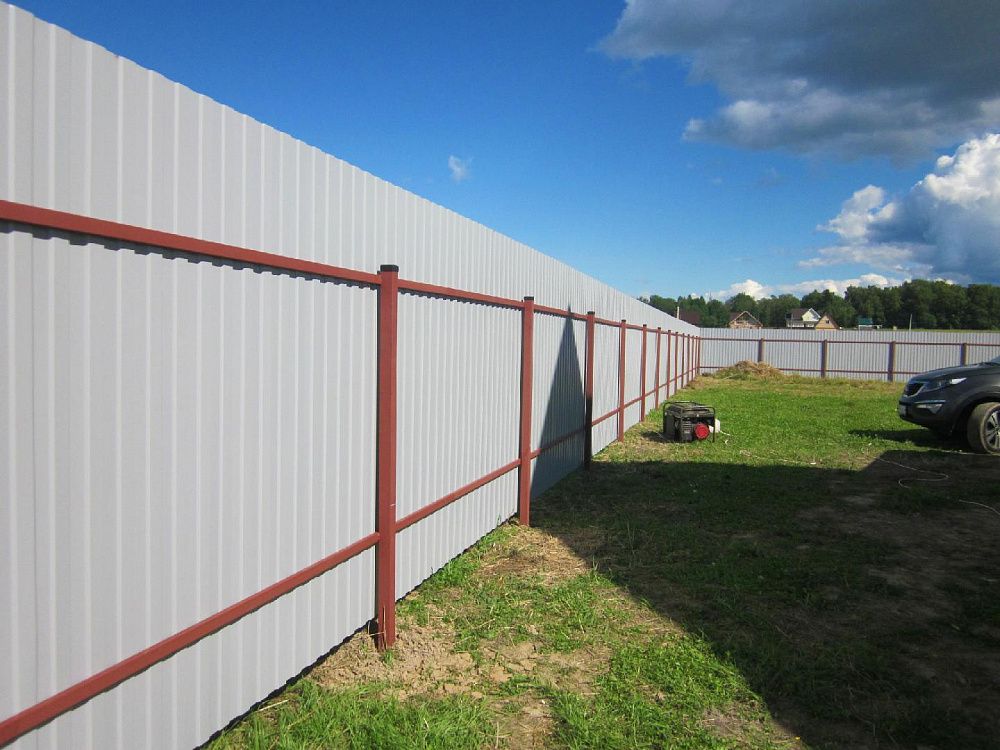

3. Установка поперечных лаг

Чтобы сделать каркас под забор из профлиста, следующим шагом будет крепление горизонтальных направляющих. Оно происходит на расстоянии 20-30 см от верхнего и нижнего краёв забора. Также не забудьте, что для естественного проветривания территории нужно оставить зазор между землёй и обшивкой забора.

Лаги соединяются со столбами путём сваривания либо использования икс-кронштейнов. Первый вариант подходит только в том случае, если у вас неоцинкованные и неокрашенные столбы. После сваривания всю конструкцию обязательно нужно прогрунтовать в два слоя. Это в определённой степени защитит сталь от коррозии. Впрочем, даже обработанный таким образом каркас из чёрного металла прослужит в разы меньше, чем оцинкованный. Единственный нюанс оцинкованных столбов – сварка для них не годится. Если вы выбрали столбы с цинковым или полимерным покрытием, используйте для крепления лаг специальные икс-кронштейны. При монтаже углов одна из «лапок» такого кронштейна обрезается болгаркой.

Количество поперечин зависит от высоты забора. Для стандартного ограждения 1,8 метра достаточно двух лаг.

4. Обшивка каркаса профлистом

Оптимальным профилем для забора является С-8 или МП-10. При этом достаточно взять материал толщиной 0,4-0,45 мм. Если вам нужно более жёсткое ограждение, подойдёт МП-20 или С-21.

В качестве крепежа для установки листов профнастила на забор своими руками используются кровельные саморезы с резиновой прокладкой и окрашенной головкой, размером 5,5х19 мм. Могут использоваться и саморезы с пресс-шайбой, но они менее удобны и надёжны. На что обратить внимание при выборе метизов для профлиста, вы можете подробнее прочесть тут. Обычно требуется 10 саморезов на лист профнастила, засверливаются они через одну волну в прогиб. Дополнительно можно посадить заклёпки, но исключительно в качестве антивандальной меры. Дело в том, что кража профнастила – обычное дело, а саморезы очень легко выкрутить. Возиться с заклёпками не каждый вор захочет. В качестве самостоятельного крепежа они не подойдут, так как не выдержат вес профнастила.

Монтируется профилированный лист с нахлёстом, равным одной волне. Углы для забора из профнастила делаются встык. Если вы используете х-образные кронштейны, одна их лапка обрезается. Но если не получается красиво, можно установить снаружи угловую планку. Также интересно меняет вид забора парапет или п-образная планка, которая устанавливается сверху по всей длине ограждения. К тому же она придаёт дополнительную жёсткость ограждению.

Если участок часто подвергается штормовым ветрам, имеет смысл оборудовать в заборе так называемые продухи. К примеру, установить два листа профнастила, затем три штакетины и так далее. Это снизит парусность сплошного забора, он получит отверстия для прохождения воздуха. При этом заказать штакетник можно той же толщины и в том же покрытии, что и профлист.

Итог

Как видите, установка забора из профнастила своими руками – не такое сложное дело. Главное, подойти к нему ответственно и заранее всё спланировать. Для того чтобы рассчитать необходимое количество стройматериалов и избежать возможных ошибок, рекомендуем составить эскиз будущего ограждения. Нанесите на план точные размеры участка, учтите рельеф местности, наметьте, где будут находиться опорные столбы, калитка или ворота. Это поможет вам определить длину и ширину листов, их количество, а также понять необходимость подрезки материала. В дополнение к этому можно воспользоваться калькулятором забора.

Используйте качественные материалы и крепёж, и ваш забор прослужит вам долго!

Как самостоятельно сделать забор из профлиста — пошаговая инструкция

Как самостоятельно установить забор из профнастила. Подробнее о заборах и ограждениях из профлиста.

Перед тем, как сделать забор из профнастила своими руками, необходимо более подробно узнать об особенностях его конструкции, рассчитать количество материалов, определить порядок работ.

Какой профлист нужен для строительства забора

Металлопрофиль выпускается трех видов: стеновой (С), для настила кровли (Н) и универсальный (НС), который применяется как кровельный материал и может применяться для монтажа ограждений. Для возведения заборов чаще всего используется стеновой профнастил.

Цифры в маркировке от 8 до 35 указывают на высоту ребер жесткости. Для монтажа ограждений в районах с низкой ветровой нагрузкой используют профлист с высотой волны 8 мм. Если в районе застройки частые и сильные ветры, то лучше взять металлопрофиль с маркировкой 10 или 20.

Листы с фигурным профилем выпускаются толщиной 0,4-0,8 мм. Для ограждений оптимальным вариантом будет металлопрофиль толщиной 0,45-0,5 мм.

В продаже можно найти металлопрофиль с полимерным покрытием или с оцинкованной поверхностью. Листы с защитно-декоративным покрытием стоят примерно на 15-20% дороже, чем горячеоцинкованные, но и прослужат они намного дольше.

Конструкция ограждения

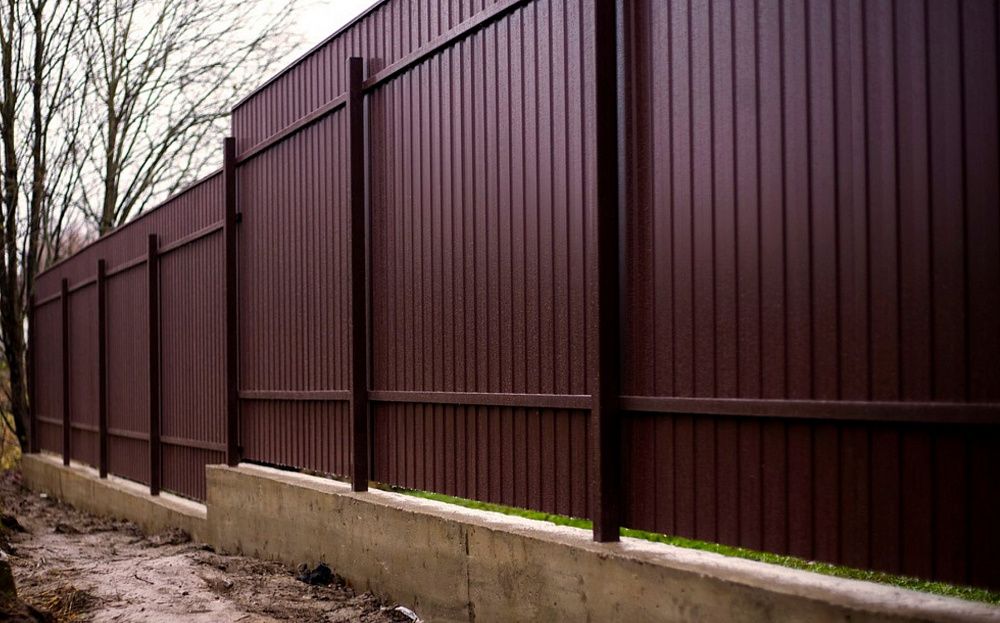

Забор из профлиста с металлическими столбами — это линейная конструкция, которая устанавливается по «красной линии» участка. Роль опор выполняют железные трубы с квадратной формой сечения. Оптимальный размер опоры 60х60 мм при толщине металла 3 мм. Для ворот нужны опоры, у которых стенка толще, чем у промежуточных столбов.

Основные расцветки

RAL 7004

серый цвет

RAL 1014
бежевый

RAL 1015
светлая слоновая кость

RAL 3003
рубин

RAL 3005
красное вино

RAL 8017
шоколад

RAL 6002
зеленая листва

RAL 6005
зелёный мох

RAL 5021
морская волна

RAL 5005
синий

RAL 5002
ультрамарин

RAL 9002
белая ночь

RAL 9003
сигнально-белый

RAL 1018
жёлтый

Остальные оттенки

Оттенки желтой серии

RAL 1014

RAL 1015

RAL 1016

RAL 1017

RAL 1018

Оттенки красной серии

RAL 3002

RAL 3003

RAL 3004

RAL 3009

RAL 3011

Оттенки голубой серии

RAL 5002

RAL 5003

RAL 5004

RAL 5005

RAL 5007

Оттенки зелёной серии

RAL 6002

RAL 6005

RAL 6010

RAL 6018

RAL 6020

Оттенки серой серии

RAL 7001

RAL 7002

RAL 7004

RAL 7016

RAL 7024

Оттенки коричневой серии

RAL 8004

RAL 8011

RAL 8017

RAL 8019

RAL 8025

Оттенки – белый, черный, металлик

RAL 9002

RAL 9003

RAL 9005

RAL 9006

RAL 9010

Покрытия с принтом

Под
светлое дерево

Под
темное дерево

Под
кирпич

Под
красный камень

Под
рваный камень

Для соединения столбов потребуются лаги — профильные трубы 40х20 мм с толщиной стенки 1,5-2 мм. Лаги устанавливаются горизонтально в два ряда: одна сверху, другая снизу забора на расстоянии 30 см от края листа. Если высота забора превышает 1,5 м, то рекомендуется добавить посередине третью направляющую. Профнастил прикручивают к направляющим специальными саморезами.

Что понадобится для возведения ограждения

Для монтажа забора из профлиста своими руками нужно приобрести крепеж, материалы, базовый комплект инструментов.

Материалы:

Стальная квадратная профтруба для опор, прямоугольная — для лаг.
Саморезы по металлу с пресс-шайбами 5,5х22 мм.
Портландцемент, песок, щебенка.
Металлопрофиль.

Помимо материалов потребуется запастись набором инструментов и приспособлений:

лопатой и буром;
колышками, строительным шнуром или бечевкой;
рулеткой, отвесом, пузырьковым уровнем;
корытом для замешивания бетона;
шуруповертом, электродрелью;
инверторным полуавтоматом для сварки.

Как правильно рассчитать материалы

Чтобы поставить забор из профлиста, нужно сначала рассчитать, сколько уйдет металлопрофиля, труб, саморезов.

Листы

Посчитать листы можно следующим способом: нужно замерить общую длину ограждения, полученное число разделить на ширину одного листа. Нужно помнить, что у листа есть общая и полезная ширина. Профлист выпускается шириной 1155 мм. Листы монтируются внахлест, поэтому ширина одной волны (55 мм) не учитывается. Например, общая длина ограждения 30 м. Делим общую длину на 1100 мм, округляем до целого числа, получаем 28 листов.

Профлист выпускается длиной 2 м, 2,5 м, 3 м. Если по периметру участка имеются перепады по высоте, то, чтобы не делать забор с уступами, нужно выровнять его по верхней линии. Для этого можно попросить на металлобазе, где вы приобретаете материал, чтобы листы порезали в размер.

Крепеж

Чтобы рассчитать сколько потребуется саморезов, нужно определить сколько метизов уходит на монтаж одного профлиста. Поскольку саморезы крутят через одно ребро на каждой направляющей, потребуется посчитать количество точек крепления и перемножить полученную цифру на количество лаг.

Столбы

Количество опор зависит от длины ограждения и ширины пролетов. Рекомендуется устанавливать опоры с интервалом 2-2,5 м. Если длина ограждения составляет 30 м, то при расстоянии между столбами в 2,5 м понадобится 13 опор.

Длина опоры зависит от того, какой высоты нужен забор и какой тип почвы на участке. При строительстве забора из профнастила на участке с пучинистой почвой потребуется заглубить опоры ниже уровня промерзания. В Московской области этот показатель колеблется в зависимости от типа грунта от 1,18 м для суглинков до 1,95 м для песчаных грунтов. Если грунт на участке стабильный и не склонный к морозному пучению, то длина надземной и подземной частей опоры должны иметь соотношение 2:1. То есть при высоте ограждения 2,5 м потребуются столбы длиной 3,75 м.

В районах с заторфованными, болотистыми и влажными глинистыми почвами рекомендуется ставить заборы на винтовые сваи.

Лаги

При расчете направляющих учитывается длина листов и способ их соединения с опорами. Если профтруба приваривается к столбам, то длина лаг подбирается по длине пролетов. Так, при монтаже забора из профнастила длиной 30 м с расстоянием между столбами 2,5 м нужно 12 пролетов умножить на количество рядов лаг. Это будет 12х2=24 отрезка трубы по 2500 мм длиной или 60 метров погонных.

Установка забора из профлиста — порядок работ

Прежде тем, как построить забор из профлиста, необходимо определить очередность выполнения работ.

Земляные работы

Линию монтажа конструкции размечают с помощью колышков и строительного шнура. Дополнительно отмечаются точки, где будут установлены опорные столбы. После этого делают лунки под опоры — копают лопатой или бурят буром. Глубина лунки должна быть больше расчетной на 4-5 см, а ее диаметр больше толщины столба на 6-8 см. На дне готовых лунок делают подсыпку песком или щебенкой и тщательно уплотняют.

Как правильно устанавливать опоры

После подготовки основания под столбы можно приступать к монтажу каркаса.

Ту часть столба, которая будет расположена ниже уровня грунта, нужно очистить от ржавчины, обезжирить, покрыть сначала грунтовкой по металлу, а потом мастикой на основе битума.
После высыхания защитного покрытия опору опускают в лунку, проверяют длину наземной части, если нужно — регулируют ее, убирая или подсыпая щебень на дно лунки.
Столб выставляют по центру лунки и фиксируют при помощи подпорок, проверяют вертикальность отвесом.
Готовят смесь для бетонирования опор: три части песка на одну часть цемента. Не стоит замешивать сразу много раствора, так как объем бетонных работ небольшой.
Готовым раствором заполняют лунки. Чтобы сделать бетонный фундамент более крепким и прочным, в смесь можно добавить щебенку или кирпичные обломки.
После заливки бетона повторно проверяют вертикальность опоры, при необходимости корректируют ее положение.

Чтобы бетон застыл нужно подождать 6-8 дней. Полный набор прочности потребует 3-4 недели в зависимости от времени года и температуры воздуха.

Монтаж лаг

Для формирования несущего каркаса на опоры приваривают горизонтальные направляющие — лаги. Монтаж забора из профлиста без сварки выполняется болтами с помощью Х-кронштейнов.

Профтрубу нужно нарезать на отрезки нужного размера с учетом толщины опор. При нагревании металл расширяется поэтому, чтобы избежать деформации конструкции установка направляющих встык выполняется с зазором в несколько миллиметров.

Перед началом сварочных работ металл нужно очистить наждачкой или шлифмашиной. Направляющие привариваются строго горизонтально на одном уровне. Горизонтальность лаг проверяется пузырьковым уровнем. Соединительные швы необходимо очистить от окалины и наплывов металла, проверить качество сварки, при необходимости подварить и снова зачистить. Для защиты от коррозии готовый каркас покрывают грунт-эмалью и красят, уделяя особое внимание местам стыковых швов.

Для фиксации направляющих с помощью кронштейнов к опорам прикручивают держатели с помощью болтов или мощных саморезов по металлу. После установки крепежных пластин на них устанавливают направляющие и соединяют их саморезами.

Заполнение пролетов — пошаговая инструкция

Подготовительные работы. Если для возведения ограждения используется профлист одного размера, то специальная подготовка не требуется. Нужно только убрать защитную пленку с поверхности листов. Если же требуется подгонка одного или нескольких листов, то лучше сразу разметить их и обрезать углошлифовальной машиной.
Установка первого листа. Очень важно сразу задать правильный порядок монтажа. Лист нужно установить на расчетной высоте и прихватить его саморезом к лаге. Затем с помощью уровня выровнять его по горизонтали и закрутить саморез на противоположной стороне листа. После этого металлопрофиль полностью прикручивается к направляющей.
Заполнение пролетов. После того, как первый лист закреплен, остальные монтируются последовательно таким же образом. Обязательно нужно проверять горизонтальность каждого листа уровнем. Саморезы нужно затягивать так, чтобы резиновая шайба плотно прилегала к металлу.
Установка планки. Верхнюю кромку забора рекомендуется закрыть специальной планкой шириной 3 см. Она выполняет декоративную функцию и защищает верхний край листа от деформации. Планка крепится к профнастилу вытяжными заклепками с головками под цвет покрытия профлиста.
