Горелка на отработанном масле своими руками. Как сделать горелку на отработанном масле

Главная страница » Публикации » Горелка на отработанном масле своими руками. Как сделать горелку на отработанном масле

Постоянно растущие цены на традиционное топливо заставляют хозяев частных домов искать альтернативу газу, древесине или мазуту. Одним из таких источников может стать утилизация отработанного масла, которого в год скапливается миллионы тонн. К отработанным маслам относится не только моторные, которые меняются на автосервисах, это могут быть машинные масла, используемые для промышленных агрегатов, растительные масла предприятий пищевой промышленности. Их сжигание может приносить неплохой эффект как в экономическом, так и в экологическом плане. Так же хотим вам рассказать, что существуют и газовые горелки. Один из ведущих производителей таких горелок это итальянская компания FBR. Узнать больше про газовые горелки f b r, а так же приобрести себе такую вы сможете на http://f-b-r. ru.

Содержание:

Работа обычного котла, который рассчитан на сжигание газа, мазута или дизельного топлива на отработанном масле практически невозможно. Проблема заключается в самом топливе. В отличие от газа или солярки масло очень трудно поджечь. Вторая проблема заключается в чистоте самого топлива. Масло, которое использовалось в двигателях внутреннего сгорания, часто содержит в себе примеси бензина или охлаждающей жидкости, что значительно затрудняет ее воспламенение. Для отработки необходима особая конструкция горелки. О том, как сделать горелку на отработанном масле своими руками – далее в статье.

Принцип работы топливной горелки для отработанного масла

Обычная форсунка, которая устанавливается в газовом или жидкостном отопительном котле, работает следующим образом:

  • Топливо, если это мазут или солярка, закачивается в специальный резервуар, где оно предварительно нагревается при помощи тепла от работы котла.
  • Затем при помощи насоса топливо под высоким давлением нагнетается на форсунку, которая имеет очень узкое выпускное отверстие.
  • Благодаря форсунке топливо впрыскивается в виде тумана, который легко воспламеняется.

При использовании в подобной схеме отработанного масла обычная форсунка часто забивается, а масло очень плохо горит. Решение данной проблемы придумал английский изобретатель Роберт Баббингтон, который запатентовал особую горелку для дизельного топлива, которая отлично работает и на отработанном масле. После того, как срок патента истек, чертежи данного изобретения оказались в широком доступе. Как выяснилось позже, предложенная Баббингтоном конструкция довольно проста, и повторить ее может практически любой, кто хоть минимально знаком со слесарным делом.

Принцип действия горелки Баббингтона заключается в следующем:

  • В сопло подается сжатый воздух через форсунку. Она имеет сферическую поверхность, по которой сверху самотеком подается отработанное масло.
  • В центре форсунки имеется отверстие диаметром 0,1-0,3 мм, через которое подается сжатый воздух. Благодаря силе поверхностного натяжения масло образует на сферической поверхности тонкую пленку.
  • Благодаря давлению воздуха из форсунки тонкий слой масла подается в сопло, где и сгорает.
  • Несгоревший материал стекает в отстойник, после чего при помощи насоса подается на форсунку. При этом для лучшего нагрева подаваемого масла (при этом улучшается его текучесть и, соответственно, уменьшается толщина пленки) трубку подачи размещают рядом с соплом, температура которого при горении высока.

Такой способ позволяет более эффективно сжигать топливо различного происхождения и с высоким содержанием негорючих примесей.

Преимущества и недостатки горелки для котлов на отработанном масле

Преимущества:

  • Главным преимуществом горелки Баббингтона на отработанном масле является ее неограниченные возможности. В этой конструкции можно использовать любую отработку масла, разной степени загрязненности.
  • Благодаря отсутствию давления отработки и подачи его через форсунку горелка практически никогда не забивается, что снижает частоту ее обслуживания.
  • Еще одним немаловажным преимуществом такой горелки является простота ее конструкции. При желании и элементарных слесарных навыках, сделать такую конструкцию не составит особого труда. При этом используемые материалы не стоят слишком дорого, что позволяет сделать ее без особых материальных затрат.

Недостатком такой горелки, скорее, является материал, который сжигается при ее помощи. Масло — довольно грязный материал, если сравнивать его с газом. Поэтому чаще всего данный материал используют для обогрева промышленных помещений, так как проливы его на пол, а с ними придется все равно сталкиваться, могут испортить напольное покрытие.

Еще одной проблемой при использовании этой горелки может стать постоянная необходимость нагнетания воздуха. Для этого нужен постоянно работающий компрессор. При отсутствии электроэнергии котел может просто остановиться.

Отличие горелки на отработанном масле от паяльной лампы

Многие часто думают, что принцип работы горелки на отработанном масле схож с работой паяльной лампы. Однако, это далеко не так. Дело в том, что топливо, которое заливается в емкость паяльной лампы, подается на форсунку без смешивания с воздухом. Тот воздух, который накачивается внутрь при помощи ручного насоса, необходим только для нагнетания давления, благодаря чему топливо подается на форсунку. Проходя через топливопровод, бензин нагревается теплом от сопла и расширяется, за счет чего давление на форсунке повышается и топливо подается под большим давлением в виде тумана. Уже в сопле оно смешивается с воздухом и поджигается.

В горелке Баббингтона все наоборот. Топливо подается не под высоким давлением, стекает по полусфере самотеком. При этом оно смешивается с воздухом сразу и подается в сопло, где горит.

Единственным сходством является подогрев топлива в трубопроводе от температуры сопла.

Изготовление горелки на отработанном масле своими руками

Как уже говорилось ранее, конструкция такой горелки довольно проста. В корпус самодельной горелки на отработанном масле необходимо подвести воздухоподающую трубку с наконечником в виде полусферы, а также трубку подачи отработанного масла и магистраль отвода несгоревшего топлива.

Необходимые материалы:

  • Для корпуса горелки отлично подойдет водопроводный тройник. Лучше использовать стальную деталь. Медь слишком мягкая для этих целей, да и стоит медный тройник гораздо дороже стального, что очень важно при изготовлении горелки в первый раз, так как можно испортить материал. Внутренний диаметр резьбы тройника должен быть не менее 50 мм.
  • Для сопла можно предусмотреть обычный сгон наружным диаметром резьбы 50 мм. Его длина должна быть не менее 100 мм.
  • Для изготовления трубопровода подачи топлива в корпус горелки используется медная трубка диаметром 10 мм с напрессованными на нее штуцерами. Если сделать это самостоятельно проблематично, можно обратиться в любой автомагазин, который торгует запчастями для авто. Они часто продают трубопроводы на тормозную и топливную системы, а также могут изготовить его на заказ по требуемой длине. Необходимо будет только оплатить стоимость трубы, штуцеров и работы по их запаковке. Длина трубки должна быть достаточной для того, чтобы сделать несколько витков вокруг сопла для нагрева подаваемого топлива.
  • Чтобы изготовить патрубок подачи воздуха, необходима стальная труба с диаметром не менее 10 мм.
  • В конце трубки приваривается полусфера, из стали, чтобы обеспечить подачу воздуха. Диаметр ее должен быть таким, чтобы она свободно проходила по тройнику.
  • Заглушка с наружным диаметром резьбы не менее 50 мм. Она будет необходима для установки воздушного трубопровода.

Помимо материалов для производства данной работы необходимы будут следующие инструменты:

  • Сварочный полуавтомат.
  • Дрель и набор сверл.
  • Набор метчиков для метрической и трубной резьбы.

Порядок монтажных работ:

  1. Для удобства работы вначале лучше составить примерный чертеж горелки на отработанном масле. Это существенно облегчит процесс подбора и изготовления деталей, а также сборки всей конструкции.
  2. Первым делом необходимо в центре заглушки проделать отверстие диаметром равному диаметру трубы.
  3. Далее на конец трубы подачи воздуха наваривается полусфера. Перед этим в ней строго по центру проделывается отверстие. С этим могут возникнуть проблемы, так как вряд ли в домашних инструментах найдется подходящий инструмент. Решением проблемы может стать установка жиклера советующего внутреннего диаметра.
  4. После того как полусфера приварена к трубке, последняя приваривается к заглушке. Сделать это нужно максимально аккуратно, чтобы трубка подачи воздуха стояла строго по центру корпуса горелки. В противном случае поток воздуха будет попадать не по центру сопла, а на его стенки, что сделает работу горелки неэффективной.
  5. Затем заглушка вкручивается в тройник. И при помощи штангенциркуля замеряется положение полусферы. Именно в том месте, где она будет находиться, в корпусе сверлится отверстие для подачи топлива. Оно должно точно попадать на верхнюю дугу, чтобы стекать по всей полусфере.
  6. В отверстии при помощи метчика нарезается резьба для закрепления штуцера. Затем в выход тройника вкручивается сгон, тем самым устанавливается сопло. Трубка подачи масла в горелку обкручивается на 2-3 витка вокруг сопла и подключается к системе подачи отработки.
  7. Трубка подачи воздуха присоединяется к нагнетающему компрессору. В корпусе горелки необходимо сделать отверстие для поджига смеси. Снизу в тройник вкручивается патрубок отвода несгоревшего масла.
  8. Теперь горелку на отработанном масле можно испытать. Для начала ее закрепляют на специальном кронштейне. Чтобы испытания не стали причиной пожара, проводить их желательно на открытой местности. Для начала на горелку подается сжатый воздух, а затем отработанное масло, после чего смесь поджигается. По мере прогрева горелки ее работа должна быть гораздо стабильнее.

Горелка на отработанном масле своими руками: чертежи, фото

Горелки на отработанном масле своими руками: видео


Похожие статьи

Какой должна быть горелка на отработанном масле? [Архив]


Просмотр полной версии : Какой должна быть горелка на отработанном масле?



Собственно сабж:

http://www. youtube.com/watch?v=rxpqlIKRQPw

1. Компрессор безмасляный rotary vane - с карбоновыми лопатками
2. Адаптер для форсунки
3. Сама форсунка - delavan 4 галлона/час
4. Труба - ствол горелки
5. Медная трубка

Давление сжатого воздуха 10 psi

Шумит конечно зараза, но если с фильтром шумоглушителем, да еще и кожух, то думаю получится терпимо.


Олегович

16.01.2013, 16:49

Масло надо греть, ну и вторички как-то добавить.


Тут вариант почетче

http://www.youtube.com/watch?v=QLPqX7yIj1w


Олегович

03.02.2013, 00:40

Ого, мощненько, чем-то напоминает горелку peterbecker. Никто не находил описания и принципа работы!?


Рондо

03.02.2013, 01:09

Только меня здесь смущает открытая камера снорания? Конструктивная особенность или копромис? Вентилятор наддува где?


Бон-бон

06.02.2013, 01:56

Да вот както не современно! Такая ДУДА да ТАК громыхает. Если в доме так вообще все кроты и мыши разбегутся! 😀 может в мини тэц такую? Только подальше, а это потери. Применимость сильно ограничена!


ЖульВерн

07.02.2013, 00:13

А сто за форсунка на первом видео? Самая маленькая сколько литров выдает?


Таблицу по форсункам этого типа разместил в соседней ветке (http://www.burnerclub.ru/showthread.php?136-%D0%94%D0%B8%D0%B7%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D 1%8F-%D0%B3%D0%BE%D1%80%D0%B5%D0%BB%D0%BA%D0%B0-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8&p=1607&viewfull=1#post1607), галлоны надо перевести в литры, сделать это можно здесь (http://www.convert-me.com/ru/convert/volume/)

также не забываем что "Английский Галлон = 4,54609 дм3. Американский Галлон для жидкости = 3,78543 дм3"

Только по форсунке что на видео есть смонения что она выдет 4 галлона в час. Скорее всего это ошибка и автор ролика имел ввиду модель SNA .40 (30609-4) у нее расход 0,4 галлона/ч или 1,5 л/ч

Самая маленькая форсунка SNA .20 (30609-2) ~ 0,53 л/ч что очень примерно равно 5 кВт тепловой мощности


Мастер

09. 02.2013, 21:21

Не знаю как давно но у delavan появились новые форсунки, чуть позже выложу по ней информацию. У меня во вопрос созрел: форсунки что распыляют топливо воздухом имеют определенную производительность, больше воздуха - больше всасывает топливо, а если подавать топливо под давлением, теоретически расход его неограничен, но на определенном значении распыл резко станет хуже и получим недожег, но горелках Omni стоит форсунка SNA 30609-5 и заявленная мощность 150 кВт! Вопрос: ну и как, все там сгорает?


Заявляется что там одна горелка на весь диапазон мощности. Причем "там" это у московского диллера, конкретно в Америке таких горелок нет, отсюда не совсем понятно, это действительно одни и теже горелки но на разных котлах и воздушных теплогенераторах на весь диапазон мощности или чем-то они различаются?

104


Заявляется что там одна горелка на весь диапазон мощности. Причем "там" это у московского диллера, конкретно в Америке таких горелок нет, отсюда не совсем понятно, это действительно одни и теже горелки но на разных котлах и воздушных теплогенераторах на весь диапазон мощности или чем-то они различаются?

104
Как так, конкретно в Америке таких горелок нет!? Откуда же они, по вашему, тогда берутся в России?
Это действительно одна горелка на весь диапазон мощности.


Мастер

11.02.2013, 22:03

Я вам не скажу за всю Одэссу...

Но работают omni-econoheat с бубном это тоже компромис. Следует предположить что Затраты на сервис и обслуживание такие же как у energylogic.


Как так, конкретно в Америке таких горелок нет!? Откуда же они, по вашему, тогда берутся в России?
Это действительно одна горелка на весь диапазон мощности.

Спасибо за проявленный интерес к моему сообщению!

Откуда берутся - из Америки, здесь нет противоречия, "там" они появляются, но не идут в продажу на внутренний рынок, а компонуются в заказ и едут, плывут, летят. Я конечно могу и ошибаться.

Я смотрю в каталог запасных частей на EnergyLogic вижу, что на мощность от 100 кВт у них в горелках идут форсунки 30609-28. Вопрос - "ну не просто же так?" считаю риторическим.


Я вам не скажу за всю Одэссу...

Но работают omni-econoheat с бубном это тоже компромис. Следует предположить что Затраты на сервис и обслуживание такие же как у energylogic.
А почему вы считаете, что обслуживание и сервис EcoHeat должны быть менее затратными, чем EnergyLogic?:confused: Или я вас не правильно понял?


Спасибо за проявленный интерес к моему сообщению!

Откуда берутся - из Америки, здесь нет противоречия, "там" они появляются, но не идут в продажу на внутренний рынок, а компонуются в заказ и едут, плывут, летят. Я конечно могу и ошибаться.

Я смотрю в каталог запасных частей на EnergyLogic вижу, что на мощность от 100 кВт у них в горелках идут форсунки 30609-28. Вопрос - "ну не просто же так?" считаю риторическим.
Спасибо вам за сообщение, которое вызвало у меня интерес!;) А то что - то в последнее время тихо стало на форуме.
Я не думаю что компания Econoheat производит оборудование чисто на экспорт, но всё возможно, кто их знает:)
Мне бы хотелось поддержать с вами беседу относительно форсунок, но, к моему глубочайшему сожалению, я в таких вопросах профан:o
Могу только предположить... Вы имеете ввиду, что форсунка, в комплектации горелки Omni не в состоянии работать стабильно на всём диапазоне заявленных мощностей?


Мастер

12. 02.2013, 19:15

А почему вы считаете, что обслуживание и сервис EcoHeat должны быть менее затратными, чем EnergyLogic?:confused: Или я вас не правильно понял?

Ну в целом правильно, если считать экономическую выгоду то стоят горелки одинаково, потому что к цене нужно прибавить стоимость ТО и затраты на самое главное и не предвиденное - аварийные выезды. Что толку от регулируемой мощности если она "плавает", если на большой мощности топливо может не догреваться до "правильной" температуры, горелка Omni это компромис - ее нужно дорабатывать, а это деньги, причем не предвиденные.
Либо я плохо осведомлен.


Гуру

12.02.2013, 19:59

Не знаю как давно но у delavan появились новые форсунки, чуть позже выложу по ней информацию. У меня во вопрос созрел: форсунки что распыляют топливо воздухом имеют определенную производительность, больше воздуха - больше всасывает топливо, а если подавать топливо под давлением, теоретически расход его неограничен, но на определенном значении распыл резко станет хуже и получим недожег, но горелках Omni стоит форсунка SNA 30609-5 и заявленная мощность 150 кВт! Вопрос: ну и как, все там сгорает?

Если под давлением, то встроенного компрессора не хватит для качественного распыления, поэтому думаю EnergyLogic ставит на горелки мощностью выше 100 кВт другую с номером 28 таких в каталоге нет. Искать бесполезно. Не исключено что это "под заказ" как и форсунки DA-2
Если предположить, что число 28 это расход и он ~ 11 л/ч, то даже здесь я вижу превышение номинала (на моделях 150 кВт EL-500B например) и некорректная работа на моделях 750В с родным компрессором - тому подтверждение.


Юрий Сергеич

13.02.2013, 11:21

На последнем видео случайно не Бабингтона горелка? Не понимаю для чего столько труб идет от/к баку с маслом, да еще вокруг топки в тело котла... для нагревания топлива или это колодец для сбора масла, хотя нет последнее врятли в баке масла-то много. В общем интересно послушать автора данного ролика.


Точно бабингтон. К гадалке не ходи.


Адовая жесть! Я думал она у него рванет, но ясное дело, видео с таким результатом не выложил бы автор. Что за форсунка?


Powered by vBulletin® Version 4.1.12 Copyright © 2021 vBulletin Solutions, Inc. All rights reserved. Перевод: zCarot

Горелка на отработанном масле своими руками


Выработка тепловой энергии – это важный для некоторых типов производства процесс. Кроме того, тепловая энергия является базовым элементом отопления помещений разного назначения.

Содержание статьи:

Для теплоснабжения жилья домовладельцы используют разные типы топлива: природный газ, электричество или твердое топливо. Выбор горючего обусловлен его доступностью или наличием в определенном регионе. На сегодняшний день качественное топливо является дорогостоящим «продуктом», поэтому многие заняты поиском альтернативных источников тепловой энергии. Наибольшей популярностью пользуется отработанное моторное масло, которое при повторном использовании позволяет получить достаточное количество тепла. Рассмотрим, как сделать своими руками горелку на отработанном масле.

Экономия и безопасность


В России вторичное использование отработанного масла (машинного, трансмиссионного, растительного или генераторного) является одним из главных направлений переработки отходов. Сегодня масло, отработавшее свой эксплуатационный срок, часто используется в качестве альтернативного источника тепловой энергии, кроме того, применение отопительных систем, функционирующих на «отработке» позволяет прекрасно экономить. Стоимость оборудования окупается очень быстро – это позволяет с уверенностью говорить об экономической обоснованности и выгодности использования таких систем для отопления помещений.

Оборудование пользуется популярностью, особенно среди владельцев частных жилых домов. Смонтированная своими руками горелка на отработанном масле проста в эксплуатации и обслуживании. Ее можно использовать для теплоснабжения пристройки, гаража, бани и других помещений в доме. Большинство функционирующих моделей требует проведения планового технического обслуживания не чаще одного раза в год, однако этот срок зависит от качества вторсырья. Такое оборудование безопасно для окружающей среды: горелка смонтирована таким образом, что при сгорании топлива практически не происходит выброса вредных продуктов сгорания в окружающую среду. Процесс сжигания топлива не сопровождается газом или дымом, при этом «отработка» сгорает полностью.

Преимущества отопительного оборудования


Собранные своими руками горелки на отработанном масле удобно использовать в местах, где невозможно подключиться к централизованной системе теплоснабжения, нет природного газа или шансов использовать твердое топливо для отопления частного дома. В сравнении с другими способами обогрева, использование «отработки» имеет ряд преимуществ:

  • • быстрый обогрев помещения и поддержание оптимальной температуры;
  • • компактность оборудования;
  • • простота эксплуатации и монтажа;
  • • доступность, поскольку «отработка» входит в список самых дешевых видов горючего, а оборудование, в частности горелку на отработанном масле, своими руками вполне можно собрать;
  • • безопасность и экологичность: используя «отработку», вы вносите свою лепту в охрану окружающей среды. В процессе утилизации масла сжигание не сопровождается чадом и копотью, а топливо сгорает на 100%.

Из чего состоит горелка на вторичном масле?

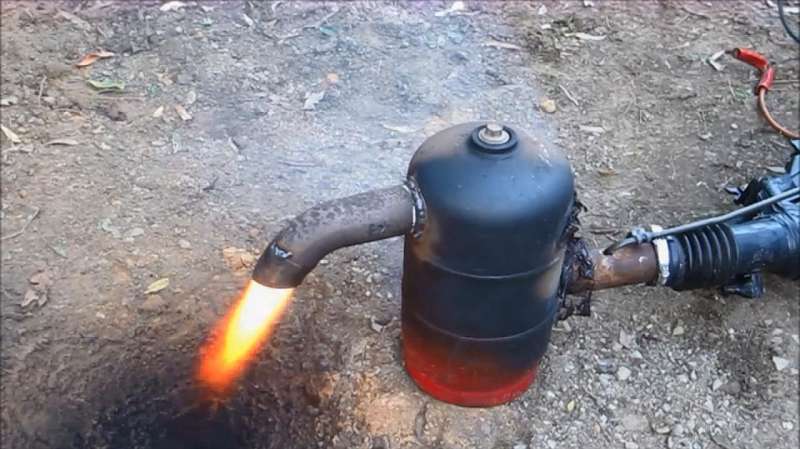

По внешнему виду конструкция напоминает небольшой газовый баллон с двумя стальными трубами по бокам. Для сборки отопительного прибора вам понадобится сварочный аппарат, а также некоторые навыки и умения с ним обращаться. При проведении работ важно помнить о мерах предосторожности.

Основным элементом собранной своими руками горелки на отработанном масле является корпус, для изготовления которого подойдет металлическая сфера (шар). Конструкция продается в любом строительном магазине. В качестве основы можно использовать пустой газовый баллон, предварительно убедившись, что резервуар пустой. При работе со сварочным аппаратом следует помнить о безопасности: чтобы не навредить органам зрения, необходимо надеть защитные очки или специальную маску.

Изначально корпус необходимо подготовить к монтажу, удалив из него лишние ручки, краны и прочее, с помощью угловой шлифовальной машины. Далее необходимо сделать отверстия под стальные трубы. Чтобы не ошибиться с местом сверления и не сломать корпус горелки на отработанном масле своими руками, рекомендуется предварительно обозначить его положение с помощью яркого маркера.

В подготовленные отверстия вкручиваются стержни для подачи «отработки». Используя токарное оборудование, на концах стальных труб предварительно делают резьбу по размеру отверстия. Основной элемент системы подачи воздуха, который представляет собой круглый предмет с большим соплом для забора воздушных масс, изготавливают также на токарном станке. Если вы не умеете пользоваться подобным оборудованием, можно прибегнуть к помощи профессионалов или приобрести готовые детали отопительной конструкции в магазине.

В собранной своими руками горелке на отработанном масле воздухозаборник устанавливается на выходе из корпуса. Шурупы и другие дополнительные детали используют для регулирования потоков воздушных масс. После сборки отопительной конструкции необходимо убедиться в ее работоспособности.

Особенности горелки на «отработке»


Функционирование отопительного прибора основано на подаче отработанной жидкости, которая, попадая внутрь корпуса, разлагается. Во время работы горелки из нее должно выходить пламя фиолетового оттенка. Конструкцию можно модифицировать под использование бензина или дизельного топлива. Обратите внимание: собранная своими руками горелке на отработанном масле легко воспламеняется, поэтому проверять ее работоспособность следует на улице. Для повышения безопасности следует вмонтировать в корпус специальную стальную трубу или защитный экран из листа металла, которые предотвратят пожар.

Главной особенностью горелки является наличие механизма регулировки воздушного потока, который позволит варьировать интенсивностью и размерами пламени. Деталь формируется из стальной чаши с отверстием и полукруглым дном. При помощи круглой шторки производится регулирование потока воздуха.

Выводы


«Отработка» – это дешевое топливо, иногда и вовсе бесплатное, если у вас есть постоянные источники получения вторичного сырья. В последнее время масло, которое «отработало» свое, часто используют в качестве бюджетного и экологичного источника тепловой энергии. Собранная своими руками горелка на отработанном масле – это экономичное решение в вопросе отопления помещений. Схему сборки и эксплуатации конструкции с подробным описанием вы можете найти в Интернете.

Горелка на отработанном масле, для котла на водяном отоплении.


Горелка на отработанном масле своими руками чертежи видео — Дом своими руками

Полная фото и видео инструкция по изготовлению горелки на отработке из паяльной лампы

Печи и котлы, которые работают на отработке, давно заняли хорошее место среди устройств для обогрева помещения. Отработка — недорогой, а порой и бесплатный вид топлива, иногда ее применяют для данной цели в автосервисах и гаражах. Многие специалисты во время выбора конструкции спрашивают себя: можно ли переделывать бензиновую лампу для паяния в горелку на отработке?

Можно ли заставить лампу для паяния работать на отработке?

Рабочий принцип обыкновенной паяльной лампы состоит в воспламенении паров бензина, выталкиваемого под воздействием сжатого воздуха наружу. Данный эффект достигается за счёт нагнетания воздуха в бак для топлива горелки.

Что случится, если залить в лампу для паяния отработанное масло?

Само по себе масло, даже под давлением, выветривается плохо — его необходимо обогревать. Из-за плохого распыления пламя будет неодинаковым, и распалить горелку будет не легко. Горит масло с образованием значимого количества нагара и копоти, благодаря этому жиклер быстро закоксуется, станет меньше его сечение, и лампа поломается. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться большими каплями, что не даст возможность получить одинаковое пламя факела.

Более того, отработанное масло часто имеет примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам в середине лампы. Для применения отработки в качестве топлива для паяльной лампы придется устраивать фильтрационную систему, это еще больше усложнит задачу.

Приняв во внимание все трудности, задействовать бензиновую лампу для паяния как горелку на отработке тяжело и небезопасно. Благодаря этому нужно доработать или полностью поменять ее конструкцию.

Как сделать горелку на отработке своими силами

Для успешного горения масла необходимо либо заранее подогреть его до температуры испарения — приблизительно 300 градусов по Цельсию, или мелко распылить и обогатить масляные пары воздухом. Разогреть масло до подобных температур можно при помощи мощных Нагревательных элементов трубчатого типа, однако это повысит расходы на электрическую энергию.
Достигнуть создания масляного аэрозоля можно, подавая струю сжатого воздуха через слой масла. Данный эффект реализован в горелке Бабингтона — устройстве, аналог какого можно собрать собственными руками из подручных деталей.

Горелка Бабингтона — замена паяльной лампе

Изначально горелка Бабингтона была запатентована для работы на дизеле. Позднее, внеся маленькие изменения в конструкцию, мастера собственными руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел. Степень загрязненности масла при этом не имеет большого значения, так как топливные каналы агрегата лишены нешироких мест, предрасположенных к забивам.

В отличии от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через распылительного устройства, в горелке Бабингтона масло нагнетается из резервуара при помощи маломощного насоса и течет тонкой пленкой по наклонной или сферообразной поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струйки сжатого воздуха сквозь эту пленку.

Эффект распыления воочию предоставлен в видео:

    Горелка Бабингтона имеет несколько практических блоков:
  • Топливный — резервуар, насос и трубы для топливоподачи.
  • Воздушный, он состоит из нагнетателя воздуха и воздушной трубки.
  • Полусфера с отверстием небольшого диаметра, где происходит перемешивание струи воздуха с маслом.
  • Сопло, направляющее факел пламени в необходимом направлении.
  • Обычную конструкцию можно доработать собственными руками, повысив ее результативность. Для этого бак для топлива оборудуют нагревателем, подогревающим масло до начала работы горелки, что дает возможность увеличить его текучесть. Более того, топливный канал, сделанный из железной трубки, можно обмотать вокруг сопла — аналогичным образом масло будет разогреваться в рабочий период горелки.

    Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно применять устройство для плавки и нагрева металлов.

    Положительные качества горелки Бабингтона, изготовленной собственными руками:

    • большой выбор топлива — отработанные машинные масла, смазки любой вязкости, ДТ, мазут, любые растительные масла, также отходы производств пищи;
    • наличие примесей в топливе;
    • конструкционная простота — ее можно создать собственными руками.

    Минусы:

    • сложность настройки горелки, довольно часто проявляющаяся при смене вида топлива;
    • аромат и грязь — горелку нельзя ставить в помещениях для жилья, требуется устройство теплогенерирующей установкой;
    • применение горелки связано с открытым пламенем, благодаря этому нужно соблюдать огнеупорные меры.

    В помещении теплогенерирующей установкой в первую очередь обязан быть порошковый или солевой химический огнетушитель!

    Горелка Бабингтона собственными руками

    Собрать горелку собственными руками можно из обычных деталей, чтобы это сделать будут нужны:

    • Пустотелый шар или полусфера с подобной толщиной стенок, чтобы можно было сделать отверстие диаметром не больше 0,3 мм.Можно применять любые предметы из металла похожей комбинации, к примеру, латунную ручку для двери сферообразной формы, гайки с заглушками. Основное требование — возможность хорошего крепления воздушного канала.
    • Железная трубка чтобы подавать сжатый воздух от нагнетателя воздуха, диаметр — 10-15 мм.
    • Нагнетатель воздуха, к примеру, от холодильника, с рабочим давлением 2 атм, самым большим — 4 атм.
    • Бак для топлива с вмонтированным Трубчатым нагревателем на 0,5-1 кВт из металла, не предрасположенного коррозии.
    • Топливный отстойник и сливную трубу излишков масла назад в бачок.
    • Медная трубка, диаметр — 10 мм, толщина стены — 1-1,5 мм для топливного канала.
    • Маслонасос от автомобиля или байка с электрическим двигателем, чтобы привести насос в действие. Насос лучше всего оборудовать при входе фильтром с крупной сеткой.
    • Сопло — отрезок трубы длиной 200-400 мм с внешней резьбой в 2 дюйма.
    • Крестовина для двухдюймовой трубы из металла с внутренней резьбой.
    • Отрезок трубы с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
    • Переходники и фитинги для подключения топливного тракта, воздушного канала и сопла.

    Подготовка узлов горелки к сборке

    1. Главная и очень ответственная задача — выполнить отверстие заданного диаметра в сферообразной распылительному устройству. От его размера зависит мощность горелки. К примеру, котел теплопроизводительностью 10-15 кВт просит горящего факела, получаемого во время работы горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения с большой мощностью не надо расширять отверстие — это может привести к получению очень крупных капель. Лучше выполнить 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут обоюдно гаситься.Топливный расход можно высчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

    Видео про то, как можно создать отверстия небольшого диаметра в железной полусфере:

    1. Бачок выполняют из коррозионно-стойкого металла. В него встраивают Нагревательный элемент трубчатого типа с внешним водяным термостатом, установленным на выключение Трубчатого нагревателя при температуре 70 градусов по Цельсию.
    2. Из аналогичного материала нужно выполнить отстойник топлива, оборудованного трубой с переливом. По этой трубе масло из отстойника будет течь назад в бачок. Для слива грязи из отстойника можно рассчитать заглушку в его дне.
    • Собирают корпус горелки: к крестовине 2 дюйма спереди подключают сопло из отрезка трубы, потом переходники: сверху для масляной подачи, с задней стороны — для воздуха. Снизу к крестовине подключают переходник 2/1 дюйм и отрезок трубы, по которому будет течь избыток масла в отстойник. Переходники исполняют из заглушек с просверленными дырочками, в которые вставляют трубки топливного и воздуховода.

    Можно сделать корпус также из тройника, при этом воздуховодный канал заводят в верхнюю часть, заранее просверлив отверстие необходимого диаметра.

    • Топливный тракт выполняют из медной трубки, один конец которой трижды обматывают вокруг сопла, а потом через переходник-заглушку выводят в корпус сверху. Топливную трубу подсоединяют к насосу, устанавливают сетчатый многоразовый фильтр и заводят второй конец тракта в бачок. Топливный тракт можно оборудовать вентилем. Насос подсоединяют к электрическому двигателю, работающему от сети 220 В.
    • Воздуховодный канал из железной трубки с одного конца прикрепляют к полусфере с отверстием, заранее установив переходник-заглушку на необходимом расстоянии. Полусфера должна находиться таким образом, чтобы масло из топливной трубки одинаково стекало на округлую часть распылительного устройства, а потом — в нижнюю часть корпуса и в отстойник. Остальную часть воздушного канала подводят к компрессору, который также подсоединяют к сети 220 В.
    • Так как в установке будет целых три потребителя электрической энергии, включение которых выполняется не одновременно, лучше всего оборудовать горелку пультом управления: установить отдельный тумблер или кнопку для включения Трубчатого нагревателя и отдельный тумблер для включения нагнетателя воздуха и насоса. Если появится желание можно оборудовать пульт световой сигнализацией из диодных ламп.
    • Можно оборудовать горелку контролёром, автоматично включающим агрегаты соответственно с подобранным режимом. Электрический розжиг реализуют при помощи свечей зажигания, а для гашения горелки достаточно закрыть подачу масла.

    Видео — сборочная схема горелки:

    Подготовка топлива для горелки

    В горелке Бабингтона можно применять фактически любое отработанное масло. Автомобильную отработку с высоким количеством инородных включений очищают перед заливкой в бачок через сетку и перемешивают с более чистым маслом. Масла с незначительным количеством примесей допускается заливать без подготовки.

    Во время использования пищевых растительных масел, к примеру, фритюра, рекомендуется отстоять его на протяжении нескольких часов и бережно слить с остатка. Эти масла достаточно текучи при нормальной температуре, благодаря этому их можно нагревать в бачке только во время запуска горелки. Во время использования мазута и прочих густых материалов их необходимо нагревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

    Меры безопасности

      Горелка на маслах и прочих ГСП может быть опасна при плохой установке и эксплуатации, во избежание пожара, требуется соблюдать ряд мероприятий:
  • стены и полы из горючих материалов зашивают металлом или асбестовыми листами;
  • запас топлива хранят на безопасном расстоянии;
  • потеки масла нужно вовремя удалять;
  • электрические детали установки следует внимательно изолировать, во избежание искрения в зоне распыления масла;
  • горелку необходимо располагать вне досягаемости потоков воздуха и сквозняков.
  • Горелку с открытым соплом не оставляйте без присмотра в работающем состоянии!

    Горелка Бабингтона, в отличии от паяльной лампы, переделанной для работы на отработке — долговечный и надежный аппарат, который не требует сложного обслуживания. Будет достаточно иногда чистить топливную систему, бачок и отстойник, продувать воздуховодный канал в холостом режиме, а еще наблюдать за исправностью нагнетателя воздуха и масляного насоса. Исправная горелка — хороший и экономный аппарат с большим служебным сроком.

    Горелка на отработке собственными руками: подробная инструкция с фото

    В данной заметке мы будем рассматривать, как выполнить собственными руками горелку на отработке для котлов из материалов которые всегда под рукой. У каждого автолюбителя часто появляется вопрос о том, куда девать отработанное масло. Ведь выливать на землю его нельзя – вредит почве, зато можно создать горелку, которая будет заправляться отработкой. Ведь данный материал считается идеальным топливом, основное – обеспечить все условия для хорошего его сгорания.

    Условия горения

    Чтобы рукодельная горелка на отработке работала, необходимо обеспечить соблюдение нескольких требований. В особенности, масло прекраснее всего будет сгорать в разогретом и распыленном состоянии. Сделать данные условия нетрудно, в публикации приведено пару вариантов горелок, у которых мощный факел огня, а основное – выделяется немалое количество энергии тепла.

    Хотелось бы выделить, что разрешается исполнять хотя бы одно требование – обеспечить нагрев или разбрызгивание. Правда, результативность при этом окажется несколько меньшей.

    Самодельные горелки: требования

    Самодельные устройства можно применять для разных целей. Довольно часто их ставят в жидкотопливные печи или комбинированные котлы. Во время изготовления важно выполнить распылительное устройство, способную выдать мощное пламя. Требования к горелке, которые нужно предъявлять первоочередно:

    1. Небольшой расход электроэнергии.
    2. Легкость в процессе установки и простота применения.
    3. У горелки должна быть большая эффективность работы.
    4. Самоделка должна исправно работать даже во время использования низкокачественного и грязного топлива.

    Специфики горелок

    Для того чтобы прекрасно сжечь масло, его понадобится в первую очередь прогреть, а потом распылить. Для этого ставится электрический ТЕН Нагревательный элемент трубчатого типа. Но расход электрической энергии при этом будет довольно большой. А вам основное во время изготовления – это достигнуть очень маленьких потерь во время использования устройства. Горелка должна быть источником более дешевого тепла, чего не осуществить во время использования Нагревательных элементов трубчатого типа.

    Раз не выходит в первую очередь прогреть масло, необходимо попытаться его распылить. Очень простые горелки, сделанные по схеме Бабингтона, могут удачно применяться в котлах. Конструкция предельно обычная – горючее течет по сферообразной поверхности. В последней сделано тонкое отверстие, через него подается сжатый воздух. Выходит так, что масло сдувается со сферы, появляются небольшие капли, которые и можно воспламенить.

    Работа горелки

    В публикации приведена очень простая схема горелки, которая дает возможность понять ее рабочий принцип. Смесь после распыления поджигается, а пламя применяется для каких-нибудь целей. Вы можете установить эту горелку в котел, действующий на любом типе топлива. Как правило, никто не мешает вам выполнить котел своими силами. Внимание свое обратите на то, что фактически нет испарения во время работы – все процессы протекают при отрицательной температуре, ключевую роль играет сжатый воздух.

    Чтобы намного эффективнее было горение, можно создать подогревательную систему, только применять в ней маломощный Нагревательный элемент трубчатого типа. В данном случае повысится результативность, улучшится отдача тепла, пламя станет иметь привлекательный и ровный факел.

    Плюсы горелки Бабингтона

    У подобной конструкции довольно множество плюсов. Самое основное – нет надобности заранее чистить отработанное масло. Ведь вы понимаете, что в отработке может быть многочисленное количество примесей. Собственно, благодаря этому у масла такой своеобразный черный цвет. Также невозможно обойти стороной и еще одно преимущество – простоту изготовления. И если вы сможете работать с инструментами, то без труда сделаете эффектный и обычный тепловой источник на дешевом топливе.

    Испарительные горелки на отработке нуждаются в добавочном источнике тепла. Благодаря этому приходится устанавливать Нагревательные элементы трубчатого типа, которые потребляют немалое количество электрической энергии. Или же можно осложнить конструкцию, чтобы масло подогревалось и образовывались огнеопасные фракции. Что же касается схемы Бабингтона, то она самая простая – без испарения обойтись еще можно, вот только нагнетатель воздуха в первую очередь задействовать. Это разновидность конструкции с очень легким распыливанием топлива.

    Перестройка промышленных горелок

    Необходимо сказать, что выполнить горелку на масле-отработке с нуля более проще, чем реконструировать промышленные образцы. Ведь все равно понадобится инвестировать. К примеру, при переделке горелки на дизтопливе придется потратить достаточно много наличных средств. В конце концов и конструкция оказывается очень сложной и требуется нагревать масло. Существенно дешевле купить готовую масляную горелку или выполнить ее своими силами.

    Некоторые пытаются выполнить горелку из паяльной лампы. Однако это не гораздо более интересный вариант, так как рабочий принцип у нее кардинально отличается от того, какой нужен. В паяльной лампе распылительное устройство нагревается, а масло вытесняется за счёт давления из распылительного устройства. Бензин – это очищенное горючее, чего нельзя сказать об отработке. В нем есть и примеси металлов, и газообразные, жидкие и твердые вещества соляры или бензина, а еще другие виды загрязнений. В конце концов распылительное устройство загрязняется слишком быстро. Разумеется можно, усовершенствовать ее, но овчинка выделки не стоит – очень дорого и трудозатратно. Благодаря этому рекомендуется отдавать преимущество горелке Бабингтона.

    Что понадобится для самостоятельной сборки

    А сейчас подойдём ближе к тому, как выполнить собственными руками горелку на отработке. Плюс понятен – вы получите хорошее устройство, какое будет замечательно работать, сумеет составить конкуренцию любому промышленному образцу. А самое основное – стоимость у него оказывается очень невысокой. Вам понадобится наличие нагнетателя воздуха, способного обеспечить давление не меньше 2 Атм.

    Замечательный вариант – от старого холодильника. Также вам следует иметь подобные материалы:

    1. Бак для топлива с установленным в него Трубчатым нагревателем. Нагреватель работать будет не регулярно, с его помощью происходит выборочный прогрев масла.
    2. Второй бачок, который предназначен для сбора масла, не отправленного в распылитель.
    3. Медная трубка, чтобы подавать воздух к сфере горелки.
    4. Трубка для слива отработки.
    5. Насос для перекачки излишков в ключевой бак.
    6. Железная диаметр трубы 2 дюйма для сопла.
    7. Тройник для двухдюймовой трубы.
    8. Материалы для сферообразной распылительного устройства.

    Когда подготовите все материалы, можно начинать изготовление горелки на отработке для котлов на твердом топливе.

    В первую очередь вам необходимо выполнить распылительное устройство сферообразной формы, по ней в последующем будет течь горючее. В области выполняете отверстие, диаметр обязан быть приблизительно 0,25 мм. Внимание свое обратите на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот. Все трудности вас ждут собственно во время изготовления распылительного устройства. Канал для прохода воздуха требуется делать очень ровным. Нужно, чтобы бил воздух вперед, а не по стенкам распылительного устройства. Прекрасный вариант – выполнить отверстие на специальном станке.

    Однако если вам улыбнется удача, и вы сможете найти жиклер с необходимым диаметром, то не упускайте возможность и установите его в самом центре сферообразного элемента. Если же не находите полусферу, можно применять маленькой отрезок листового металла с прикрепленным в середине жиклером. В результате вы получите распылительное устройство для распыления масла. В нее будет поступать прогретое горючее, а разбрызгивание происходит за счет поступающему воздуху. Во время установки данного устройства в комбинированный котел вы получаете эффектный и не дорогой тепловой источник.

    Сборка горелки

    А сейчас давайте побеседуем о том, как выполнить горелку на отработке и запустить ее. По существу, после создания распылительного устройства смело можно говорить, что главная часть сделана и ожидается только сборка. Сейчас необходимо все соединить в корпусе. А в его качестве можно применять тройник и прикрученную к нему трубу из металла. Длина ее должна быть приблизительно 20-40 см. Распылительное устройство должна привариваться или прикручиваться к трубке, которая подает воздух. Второй конец трубки совмещается с компрессором.

    Распылитель ставится в середине тройника и крепится с помощью соединителей. В самом тройнике необходимо выполнить отверстие, в него ставится трубка для подачи отработанного масла. Нужно, чтобы она оканчивалась над распылителем. В качестве отводящей трубки применяется элемент который находится снизу тройника. Сюда вворачивается переходник для тонкой трубки, по которой будут уходить остатки в бачок для слива. Чтобы организовать подачу и отвод масла, необходимо использовать гибкие медные тонкие трубки.

    Окончание изготовления

    У горелки будет мощное пламя, однако для работы без разных перебоев важно, чтобы все конструкции внешних компонентов были продуманы правильно. В рассмотренном варианте отработка течет по распылителю в форме сферы, но значительная часть возвращается назад в бачок, маленькое количество проникает в сопло. Для увеличения эффективности рекомендуется установить по большей части баке хотя бы слабенький ТЕН. Если нет желания ручным способом переливать масло из одного бачка в другой, необходимо установить маленькой насос. Ставится он между баками и дает возможность перекачивать из одного в другой масло, обеспечивая таким образом круговорот.

    Для продления ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На Трубчатом нагревателе рекомендуется установить терморегулятор (если такой не имеется). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В финишном результате у вас должно быть три узла, потребляющих энергию. Сюда можно отнести:

    1. Нагнетатель воздуха.
    2. Насос для масла.
    3. ТЕН.

    К несчастью, выполнить полностью энергонезависимую конструкцию не выйдет, так как не рекомендуется вычеркивать Нагревательный элемент трубчатого типа или насос для масла. Что же касается нагнетателя воздуха, то без него горелка работать совсем не будет. Но все равно вы много экономите на топливе — отработанное масло стоит копейки.

    Как выполнить горелку на отработке собственными руками?

    Идея применения отработанного машинного масла в качестве топлива для горелки не нова. Во всемирной сети есть очень много самых разных схем по изготовлению подобного устройства. И востребовательность подобного рода изделий становится лишь больше. Оно и ясно, ведь данное устройство окажется очень полезно в бытовых задачах и целях, отоплении летнего домика или хозяйственного помещения.

    Стоит еще сказать, что, оно обладает большим рядом достоинств:

    1. Большинство предлагаемых схем просты, и каждый человек, обладающий минимумом нужных способностей и инструментов способен его собрать.
    2. Горючее для такой горелки считается достаточно доступным. Его можно, по большей части найти в мастерских по ремонту автомобилей, где его просто переизбыток. Аналогичным образом, отработанное масло можно получить бесплатно или за небольшую сумму.
    3. Часто появляется вопрос с утилизацией отработанного масла, а подобная горелка сможет помочь перерабатывать его без ущерба внешней среде.
    4. Это устройство многофункционально и может применяться как обыкновенная горелка или система обогрева на топливе жидкого типа.
    5. Такое устройство, в основном, считается мобильным, так как весит мало и размеры.
    6. Эта горелка универсальна по виду применяемого топлива. По существу, она будет работать на любом горючем виде топлива, будет это отработанное машинное масло, бензин, керосин или любое другое.

    Среди большинства схем одна считается наиболее интересной в плане простоты, практичности и несложности. Такой чудо-агрегат именуется горелкой Бабингтона. Она названа в честь собственного создателя и ее устройство длительное время было невозможно из-за патента. Но время патента истекло и сейчас любой кто хочет может осуществить схему в жизнь.

    Ее рабочий принцип очень прост и в себя включает такие этапы и части:

    1. Заблаговременно разогретое горючее проникает на сферу, растекаясь по ней одинаково, организуя тонкую пленку.
    2. К самой сфере подведен нагнетатель воздуха, нагнетающий воздух. В области сделано очень небольшое отверстие, диаметром 0,1-0,3 мм. Через это отверстие из сферы выходит воздух под давлением. Проходя через горючее, воздух рассеивает его, организуя подобие аэрозоли.
    3. Дальше эта струйка поджигается и выходит горящий факел.
    4. Остальная часть неиспользуемой отработки течет в отстойник и может применяться вторично.
    5. Для того, чтобы неиспользованное отработанное масло вновь автоматично поступало на сферу, нужно к системе присоединить насос, который и будет подавать горючее из отстойника.

    Подготовительный нагрев топлива решает сразу 2 проблемы:

    1. Увеличение текучести. Разогретое отработанное масло растекается лучше по поверхности сферы и при этом распыляется более проще подаваемым воздухом.
    2. Делает легче процесс поджигания факела. При этом, не только легче сделать, так сказать, пуск устройства, но и увеличивается КПД.

    Хорошими качествами такой схемы можно именовать:

    1. Многофункциональность по применению топлива. Подобная горелка почти не зависит от степени загрязненности жидкого энергоносителя.
    2. Нет надобности в фильтрации. В силу того, что в системе нет нешироких проходов, не считая отверстия для воздуха она не нуждается в фильтрации в отличии от фабричных заменителей.

    Делаем собственными руками

    Производственный процесс горелки Бабингтона не достаточно не простой и если есть наличие всех материалов которые будут нужны и инструментов занимает только пару дней, в зависимости от способностей человека.

    Для производства этого аппарата понадобятся такие материалы:

    • трубка из стали ДУ10,
    • железный тройник диаметром 50 миллиметров с внутренней резьбой;
    • железная сфера (или полусфера) диаметром меньшим 50 миллиметров;
    • медная трубка ДУ10 не меньше 1 метра длины;
    • металлическое колено ДУ10 с наружной резьбой;
    • отрезок трубы диаметром 50 миллиметров с наружной резьбой, длиной не меньше 10 сантиметров;

    Также понадобится очень маленький инструментальный набор:

    • угловая шлифмашина (углошлифовальная машинка) или ножовка по металлу;
    • перфаратор;
    • специализированный патрон для тонких сверл;
    • сверла;
    • сверло диаметром 0,1–0,3 миллиметра;
    • паяльный аппарат;

    Предварительный этап

    в начале сборки нужно сделать отверстие в области (полусфере). Это один из самых сложных и серьезных этапов, так как отверстие необходимо выполнить точно внутри. В другом случае факел горелки будет направлен в сторону, что со своей стороны может плохо отразиться на качестве изделия и на его экономности.

    Стоит еще сказать, что, сверление отверстий подобного диаметра считается нелегкой задачей, так как тонкие сверла могут ломаться. Благодаря этому данный процесс нужно делать бережно и неспеша.

    Подробная инструкция

    После того, как сфера или полусфера готова, можно начать сборку. Она весьма проста и имеет несколько простых действий:

    1. Железный отрезок трубы будет играть роль сопла. Он отрезается необходимой длины и закручивается в тройник. После чего в отрезке трубы с боковой стороны сверлится отверстие очень большое, чтобы через него можно было поджечь струю.
    2. Сверху тройника ближе к соплу выполняется отверстие под медную трубку, по которой будет подаваться горючее в устройство.
    3. К медной трубке прикрепляется колено для подсоединения топливной магистрали.
    4. Медной трубкой выполняется несколько витков (2-3 вполне достаточно) вокруг сопла. Их необходимо делать на определенном расстоянии от отрезка трубы. Это даст возможность нагревать масло до необходимой температуры перед его попаданием на сферу.
    5. В области с противоположного конца от небольшого отверстия сверлится еще одно по внешнему диаметру трубки из стали. Трубка герметично ставится в сферу. Это нужно для того, чтобы воздух выходил лишь через небольшое отверстие, а в середине нее создавалось давление. Если же заместь сферы применяется полусфера, то трубка припаивается в месте малого отверстия и герметизируется.
    6. С противоположного конца от сопла в тройник ставится железная трубка со сферой. Она крепится в нем.
    7. Аналогичным образом, горелка готова к работе. Осталось лишь присоединить к трубке со сферой нагнетатель воздуха, который станет усугублять в нее воздух и топливную магистраль к медной трубке.
    8. Если появится желание эту систему можно улучшить, подключив для масляной подачи насос. Также можно установить блок управления датчики контроля. Это выполнит эту систему автоматической и самой безопасной.

    Эксплуатационные правила

    Для того, чтобы горелка была неопасной в работе, нужно, чтобы все части связанные с подачей воздуха и отработанного масла были герметичны. Стоит еще сказать, что, нужно уберечь хранилище отработки от нечаянного проникания на нее огня. Для этого нужно выполнить железный экран. Его можно так же выполнить и из иных устойчивых к огню материалов.

    Для безопасности тоже очень важно, чтобы факел горел строго прямо (это зависит от точности размещения по самому центру просверленного малого отверстия). Очень важным считается и правильная регулировка масляной подачи в горелку. Ее можно воплощать в жизнь за счёт продольного смещения трубки со сферой (полусферой) в середине тройника.

    Блиц-советы

    1. Если правильно настроить топливоподачу, то горелка Бабингтона является наиболее экономичной и потребляет всего 0,5–1 литра отработки в час. А употребление воздуха будет составлять только пару литров в час.
    2. Если дополнительно в схему добавить дымотвод, топку с водяной рубашкой, то такую горелку можно применять в качестве настоящего котла для отапливания приватного дома.
    3. В качестве аппарата нагнетающего воздух можно применять нагнетатель воздуха от старого холодильника.
    4. Система такого типа стабильно не прекращает работу даже на смеси из самых разнообразных отработанных масел с содержанием бензина, ДТ, разных присадок и даже антифриза, что, безусловно, даёт ей преимущество перед фабричными подобиями.
    5. Жар от подобной горелки сильнейший, а мощность, в зависимости от комбинации, составляет более 10 кВт.

    Горелка на отработке чертежи + обучающее видео


    Навигация по записям

    Семь вопросов, которые следует задать перед покупкой печи для отработанного масла

    Как и в случае любой другой коммерческой покупки, вы должны сделать свою домашнюю работу, прежде чем принимать решение о покупке печи для отработанного масла. Быть в курсе, чтобы принять правильное решение о покупке, - это ваш первый шаг к достижению экономии и экологических преимуществ от владения собственным нагревателем отработанного масла.

    Конечно, мы будем рады ответить на любые ваши вопросы! Поэтому, пожалуйста, свяжитесь с нами, чтобы узнать больше о нагревании отработанного масла и нашей линейке инновационных нагревателей и бойлеров для отработанного масла.И вот несколько замечательных вопросов, которые стоит задать, чтобы начать разговор.

    1 кв. Что делать, если мой бизнес не производит достаточно отработанного масла для работы печи?

    Если ваша компания не производит отработанного масла в объеме, необходимом для заправки обогревателя, у вас есть варианты. Вы можете купить отработанное масло у брокера или сжечь новое топочное масло №2. В наших печах также используется гидравлическая жидкость, трансмиссионная жидкость или смесь допустимых жидкостей. Также знайте, что наша линейка нагревателей отработанного масла имеет широкий диапазон размеров и мощностей, поэтому они подходят для предприятий любого размера.

    2 кв. Сколько места мне понадобится для техники и оборудования?

    Если вас беспокоит нехватка доступной площади, вам, возможно, нечего бояться. Наш центр нагрева отработанного масла перерабатывает и сжигает отработанное масло на небольшой площади. Это уникальный стенд и резервуар в сборе с печью, расположенной непосредственно над резервуаром для рециркуляции, что помогает сохранить ограниченные площади вашего предприятия.

    3 кв. Сильно ли загрязняются горелки на отработанном масле?

    Вы можете ожидать, что наши печи для отработанного масла будут гореть очень чисто.Они производят не больше грязи, золы или запаха, чем обычная печь. И наши печи были специально разработаны с учетом более длительного интервала очистки, чем другие печи, представленные на рынке.

    4 кв. Как отводится горячий воздух из печи для отработанного масла?

    У вас есть два варианта выпуска воздуха. Его можно выдуть прямо через жалюзи на вашей печи, или вы можете подключить обогреватель, чтобы он продувал воздух через воздуховоды вашего помещения.

    Q5.Какой объем технического обслуживания требуется нагревателям отработанного масла?

    Печь для отработанного масла

    Clean Energy Heating Systems требует минимального обслуживания. Наши устройства состоят из нескольких компонентов, и именно эта простота помогает им работать очень надежно. Обратившись к руководству пользователя и этим полезным видео, вы, скорее всего, сможете самостоятельно выполнить базовое обслуживание печи для отработанного масла.

    Q6. Если я не могу позволить себе купить нагреватель отработанного масла, доступны ли варианты финансирования?

    Да! Мы с гордостью предлагаем финансирование покупателям через финансового партнера.Иногда можно полностью профинансировать покупку печи для отработанного масла и даже включить ее доставку. Обязательно свяжитесь с нами, чтобы узнать обо всех доступных вам вариантах, чтобы вы могли принять лучшее решение для вашей деловой ситуации.

    Q7. Где производятся ваши печи на отработанном масле?

    Это очень важный вопрос. В случае необходимости вам, вероятно, будет легче получить детали и получить обслуживание для печей, произведенных в Соединенных Штатах.Кроме того, по возможности рекомендуется покупать товары, произведенные в США. Все печи Clean Energy Heating Systems производятся в США на нашем предприятии и в корпоративном офисе в Хани-Брук, штат Пенсильвания. По возможности мы пользуемся услугами местных поставщиков и поддерживаем все печи, которые продаем, напрямую или через нашу сеть надежных дистрибьюторов.

    Может иметь смысл рассмотреть печь для отработанного масла, чтобы сократить расходы и исключить риск попадания нефтяных отходов вашего предприятия в окружающую среду.Но прежде чем принять решение об инвестировании, задайте продавцу разумные вопросы, чтобы быть уверенным в том, что вы знаете все, что вам нужно знать, чтобы сделать покупку выгодной для вашего бизнеса.

    И не стесняйтесь обращаться к нам с любыми вопросами о нагревателях отработанного масла! Мы с нетерпением ждем вашего ответа и поможем определить, будет ли печь на отработанном масле с системой экологически чистого отопления хорошим выбором для вашего бизнеса.

    Нагреватель отработанного масла для гаража

    14 сен 2020 · Нагреватель отработанного масла для гаража.Я купил это для своего гаража. Потом жена сказала, что хочет переехать. $ 5 500.00 obo. Пит ** контактный телефон ** Возможна доставка за отдельную плату. После оплаты.

    Yantai Sky Machinery Co, Ltd. компания, прилагающая усилия для поставки качественного гаражного оборудования, в том числе рамы Atuo, будки, нагревателя и горелки, подъемника, шиномонтажного станка, балансировщика колес, выравнивателя колес, декодера, ключевого программатора, маслосборника, шкафа для инструментов, воздушного компрессора, домкрата и подставки, крана, Пресс-машина и т. Д.

    * В этот список не включены все типы отработанного масла.Отработанное масло, представляющее собой отходы нижней очистки резервуаров для хранения первичного топлива, очистку разливов первичного мазута или другие нефтяные отходы, которые фактически не использовались. Такие продукты, как антифриз и керосин.

    Как диагностировать дым, запах или запах масляной горелки: эти диагностические вопросы и ответы могут помочь вам диагностировать запах мазута или жалобы на дым. Будьте осторожны: густой темный дым или сажа выходит из масляной горелки, отопительного оборудования, работающего на жидком топливе, или из дымохода или дымохода...

    Глядя на то, как поставить небольшой обогреватель отработанного масла в гараже у себя дома, интересовался, могут ли они сжигать отработанную смазку и сливать масло из магазина. Машины приносят мне изрядную долю моторного масла, но токарный станок дает мне кварту или больше в день.

    Избавьтесь от затрат на удаление отработанного масла и бесплатно обогрейте свой гараж или магазин, переработав отработанное масло с помощью горелки или бойлера для отработанного масла от Whitten Enterprises. Whitten Enterprises предлагает продажу, установку и обслуживание горелок, нагревателей и котлов на отработанном масле, произведенных Cleanburn, Columbia, Shenandoah, Lanair и Wedco, и это лишь некоторые из них.Whittent Enterprises 'предоставит вам лучшее оборудование для отработанного масла по самой справедливой цене, которое будет установлено и обслуживается лучше, чем кто-либо.

    (c) «сжигание отходов в качестве топлива» означает термическое разрушение отходов или переработанных материалов в термопреобразователе, блоке сжигания или обогревателе для целей производства тепла или электроэнергии, но не включает: (i) сжигание альтернативного топлива, (ii) сжигание 4500 литров или меньше отработанного масла в год, где отработанное масло

    Эта печь для отработанного масла с чистым сжиганием была полностью разобрана и отремонтирована снизу вверх, включая целевые трубы и дверцу для очистки ez Модель CB 1800 Это полностью подогреватель отработанного масла и насос, включающий поворотную горелку серии 500 черного цвета.Эта печь была разобрана и ...

    Видео своими руками: Как построить самодельный подогреватель отработанного масла с гравитационной подачей для вашего гаража. Чистый и эффективный

    Этот проект включает в себя создание простой горелки для отработанного масла с капельным питанием, которую можно использовать для эффективного обогрева вашего магазина / гаража. Она нагревает гараж примерно до 30-40 градусов. Горячий воздух из центральной трубы достигает 500 градусов Цельсия. После включения дым рассеивается, и горелка стабильно работает при 400 ° C. Материалы, необходимые для этого проекта: шлифовальный станок, сварочный аппарат МиГ, плазменный резак, баллон с пропаном для отходов, молоток, закрытый тормозной диск, стальная кастрюля, 4-дюймовая 10-футовая труба, болты, железный стержень и датчик температуры для отслеживания тепла.Основание и труба дымохода привариваются к баллону с пропаном. Добавьте трубу прямо через середину и приварите держатели поддона и ножки вокруг резервуара. Чтобы улучшить циркуляцию воздуха, мы прорезали вокруг ножек несколько отверстий. Также добавлено еще несколько пространств на ножках, чтобы не допускать попадания температуры на бетонный пол. Также делаем вентиляционные отверстия с обеих сторон посередине баллона с пропаном. Чтобы отрегулировать температуру, мы добавляем 2 основных отверстия 7/16 прямо у основания над нагревательной сковородой.Вы управляете горелкой, регулируя поток воздуха на входе в камеру сгорания. Не делайте отверстия для тяги на горелке слишком большими, но сделайте их достаточно, чтобы при повышении температуры и увеличении скорости воздуха тяга свежий воздух действительно мог попадать в горелку, и вы получите более чистую воду. гореть. Эти вторичные отверстия позволяют большему количеству брызг масла покидать горелку, если присутствует какая-либо вода. Капельная система остается открытой, что помогает проверить поток масла, а также в качестве меры предосторожности.Если произойдет какой-либо ретроспективный эффект, он выскочит отсюда, а не пройдет через трубу обратно в резервуар. Вся эта система полностью исправна, полностью мобильна, не прикручена. Вы можете отцепить дымоход, выхлопную трубу, снять трубу капельной системы и все остальное. Капельная система состоит из толстой трубы и небольшого шарового клапана, который приварен на расстоянии и на определенной высоте, чтобы отводить тепло, исходящее от горелки. Также вы не хотите, чтобы масло изменило свое направление и вернулось в трубу.С помощью вентиляторов мы увеличиваем рассеивание тепла. С двумя вентиляторами, один выдувает горячий воздух от стены, а другой дает дополнительный воздух для ожога. Он вытягивает холодный воздух с пола и позволяет забирать свежий воздух. Эффективное отопление и отвод тепла от стены. Для запуска системы на стальной поддон сливаем отработанное масло и ставим под горелку. Убедитесь, что в кастрюле нет следов воды или масла. При попадании воды масло будет разбрызгиваться из вторичных отверстий.Чем больше вы принесете в камеру сгорания, тем больше она будет гореть и больше задымится. https://www.youtube.com/watch?v=-Yz0tjDfYL0

    Нагреватели отработанного масла

    Горелки отработанного масла были разработаны как способ эффективного сжигания отработанного масла и обеспечения альтернативных систем отопления. Нагреватели разных типов предназначены для сжигания разных видов масел. Традиционные горелки для отработанного масла были разработаны для сжигания дизельного топлива №1 и №2, большинства масел картера, трансмиссионной жидкости и гидравлической жидкости.

    CE-330 ПЕЧЬ ДЛЯ ОТХОДОВ МАСЛА - Теплообменник из нержавеющей стали - Потребление БТЕ / час: 325000 - Расход топлива: 2,3 галлона в час - Выходной поток воздуха, куб. Фут / мин / нарастание тепла: 3700/85 F - Электрооборудование: 230 В переменного тока, 60 Гц, однофазное 30-амперный выключатель - Размеры: 111 дюймов Д x 32 дюйма В x 26 дюймов Ш - Гарантия 10 лет

    Thermobile AT306 Гаражный обогреватель для мастерских по отработанному маслу. Я купил этот новый несколько лет назад, но переехал в новую мастерскую с обогревателем. встроенный, поэтому его время продавать, так как он собирает пыль и никогда не использовался.

    Очевидно, так как он никогда не использовался, он в отличном состоянии, но имеет небольшие потертости при транспортировке / хранении.

    Поставляется в комплекте со всем необходимым для установки и использования ...

    ОПИСАНИЕ Reznor RA350 Нагреватель отработанного масла / печь / горелка с резервуаром для хранения Производитель: Reznor Модель: RA350 Год: Состояние: Б / у x 46 дюймов x 42 дюйма Вес 700 фунтов Резервуар для хранения масла Резнор Номер модели OT-250 Вместимость 250...

    Подогреватель отработанного масла паровой котел ВНС. Промышленные котлы могут обеспечивать нагревание для процессов производства пищевого масла, таких как сушка / охлаждение, выпечка горячим воздухом, дробление / очистка, приготовление на пару и жарка и т. Д. Длительная и стабильная работа котла может напрямую влиять на продукты пищевого масла.

    Наши машины собирают отработанное масло из автомобилей и превращают его в тепло в холодные зимние дни. Или, если ваша отрасль требует, чтобы оборудование или машины содержались в заданном климате, нагреватели печи Clean Burn могут быть ответом.Каждый галлон отработанного масла предлагает энергетический потенциал для вашего бизнеса.

    Краткие сведения Тип: Воздухонагреватель Название продукта: Нагреватель отработанного масла

    Печи и котлы для отработанного масла предназначены для предприятий, производящих отработанное масло. De-On Supply Inc. предлагает лучшие решения для постоянного увеличения затрат на энергию. DSI - крупнейший в мире дистрибьютор и поставщик услуг для Clean Burn, крупнейшей продаваемой печи на отработанном масле.

    Burns & McBride - семейная компания по оказанию услуг по обеспечению домашнего комфорта.Мы обслуживаем Делавэр, Пенсильванию и Мэриленд с 1949 года. Наши услуги включают отопление и кондиционирование, мусор и переработку, мазут и домашнюю безопасность.

    2 мая 2012 г. · Нагреватель отработанного масла Роджера Сандерса 1. Нагреватель отработанного масла Роджера Сандерса, второе издание После пяти лет использования, множества экспериментов, множества обновлений и сотен писем от читателей и строителей Роджер Сандерс обновил свое оригинальное отработанное масло проект обогревателя с большим количеством новой информации и опций.

    Горелка подогревателя отработанного масла.Горелка подогревателя отработанного масла. Diy планирует построить обогреватель для сжигания отработанного масла и дровяную печь. Отличный набор чертежей будет отправлен на самодельный диск для вашего компьютера. При необходимости могу помочь с разборкой. «Если вы разместите заказ в субботу во второй половине дня, ваш заказ будет отправлен не позднее, чем в понедельник».

    Новые и ранее использовавшиеся печи с чистым сжиганием отработанного масла. Бесплатное и надежное тепло, а также безопасный и экономичный способ утилизации отработанного масла. Одобрено для фермерских магазинов. Позвоните в Питер 1-800-824-4115, внутренний номер 308. Ознакомьтесь с дизельным излучающим строительным обогревателем VAL6.Чистое надежное тепло. Вы никогда больше не будете использовать дешевый обогреватель саламандра.

    Покупка и продажа на месте. На Craigslist есть списки нагревателей для отработанного масла, выставленных на продажу в районе Спокан / Кер-Д'ален. Просматривайте фотографии и ищите по состоянию, цене и т. Д.

    Этот веб-сайт предназначен только для клиентов из Северной Америки. Всем остальным клиентам следует посетить www.reznor.eu.

    Если ваши счета за отопление завышены, возможно, пришло время сравнить, сколько вы тратите на счета за коммунальные услуги, со стоимостью новой печи.Новая печь может стоить от 1000 до 2700 долларов для стандартных печей с принудительной циркуляцией воздуха и более 10 000 долларов для передовых технологий или высококачественных брендов.

    Нагреватель отработанного масла. Kindletest. Следовать. 5 лет назад | 37 просмотров. Нагреватель отработанного масла. новая горелка на отработанном масле для нагревателя спа. Squadgoldmedal. 1:03. Подогреватель отработанного масла, поддон и крышка капельной подачи.

    Узел нагревателя / фильтра использует отработанное масло, такое как отработанный двигатель (моторное масло), масло для автоматической коробки передач, растительное масло для жарки, компрессорное масло, смешанные масла и биодизельное топливо.

    Почему бы не слить отработанное масло для отопления? Вы можете сжигать все виды масла - трансмиссионное, растительное, моторное, гидравлическое, трансмиссионное, биодизельное и т. Д. Этот обогреватель / печь можно легко собрать с помощью запасных частей и обеспечить вас теплом бесплатно.

    billingspressurewashers.com. Нагреватели отработанного масла - Superior Water & Energy ... 4200 x 6300 jpeg 3652 КБ. Обогреватель, работающий на отработанном масле, Lanair ... 2000 x 2000 jpeg 478 КБ.

    Как рассчитать расход топочного масла.Зная расход топлива вашей мазутной печи, вы можете сказать, на сколько хватит бака с мазутом. Зная, когда вам понадобится долить бак, можно ...

    Нагреватели отработанного масла Масляные воздухонагреватели Hiton вырабатывают чистое тепло с использованием дешевого топлива, что одновременно обеспечивает высокую эффективность. Масляные воздухонагреватели Hiton - это долговечные и надежные изделия, что подтверждено испытаниями и отзывами наших клиентов.

    А вот накопительные водонагреватели служат 10–15 лет. Бесконтактные водонагреватели могут избежать потерь тепла в режиме ожидания, связанных с накопительными водонагревателями.Однако, хотя газовые водонагреватели без резервуаров обычно имеют более высокую скорость потока, чем электрические, они могут тратить энергию, если у них есть постоянно горящая сигнальная лампа.

    Домовладельцы начали переходить на мазут еще в 1940-х годах, когда он продавался как более чистая альтернатива углю. К 1960 году в 32 процентах домов в Соединенных Штатах масляное отопление использовалось, но с тех пор его использование сократилось до 7 процентов. Однако нефть остается популярной на северо-востоке, где ее сжигают более 30 процентов домов.

    New Energy Logic EL75H Нагреватель отработанного масла - нагревает до 1750 квадратных метров - сжигает 0,54 галлона в час Малый размер - Включает стандартный комплект дымохода - Доступны более крупные нагреватели!

    Мазут № 4, также известный как Бункер А, представляет собой коммерческий мазут для горелочных устройств, не оборудованных подогревателями. Его можно получить из тяжелой газойлевой фракции. Мазут № 5 представляет собой промышленный мазут остаточного типа, требующий предварительного нагрева до 77–104 ° C (171–219 ° F) для надлежащего распыления на горелках.Arctic - это скорее обычный обогреватель, он маленький и легкий по конструкции, но при этом обладает большим тепловыделением и эффективностью. Самая эффективная масляная печь Kuma с КПД более 82 процентов, Arctic потребляет меньше топлива и выделяет больше тепла. Наши линии масляных капельных печей Kuma предлагают высокоэффективный неэлектрический источник тепла. Эти печи идеально подходят для людей, живущих за ... Подробнее о масляном нагревателе, нагревателе, горелке для отработанного масла. После того, как вы узнаете, как сделать эту каменку на отработанном масле, вы сможете согреться в эти холодные морозные ночи и сможете это делать... Масло, и прямо сейчас нагреватель набирает воду из бассейна при 14 ° C и откачивает при 70-75 ° C. Я обнаружил, что мой предыдущий источник масла содержал антифриз и воду, смешанные с любезностью ученика, который думал, что бочки отработанное масло было тем местом, куда он должен был положить его.

    Планы нагревателя отработанного масла - Постройте свой собственный нагреватель! Поставка биодизеля в Юте



    Клиенты из Канзаса, пожалуйста, нажмите здесь
    Клиенты из Великобритании, пожалуйста, нажмите здесь

    Планы подогревателя отработанного масла
    (только онлайн-доступ, для печати)
    59 долларов США.00
    Планы нагревателя отработанного масла (США)
    (онлайн-доступ + бумажная копия)
    $ 85,00
    Доставка: 5,75 $
    Планы нагревателя отработанного масла (Канада)
    (онлайн-доступ + бумажная копия)
    $ 139,00
    Доставка: $ 20,10
    Планы доступа онлайн
    - Информация для входа будет отправлена ​​на указанный адрес электронной почты в течение 48 часов после оплаты.
    - Покупая, вы получаете эксклюзивный доступ к этим великолепным планам на 90 дней.
    - В течение этого времени вы можете просматривать, скачивать и распечатывать планы сколько угодно раз!

    Планы в бумажном виде
    - Планы по нагревателю отработанного масла отправляются приоритетной почтой США!
    - Планы напечатаны в полном цвете и переплетены металлическим переплетом
    - Среднее время доставки 2-3 рабочих дня с момента заказа
    - Мы предлагаем этот вариант для адресов доставки в США и Канаде
    . - Нужно их отправить в другую страну? Свяжитесь с нами, чтобы узнать стоимость доставки!


    Преобразование бочки на 55 галлонов и баллона с пропаном на 100 #
    в СВОБОДНОЕ ТЕПЛО из МАСЛЯНОГО НАГРЕВАТЕЛЯ НУЛЕВОГО ДЫМА
    что вы можете построить примерно за 2 недели.

    Произведено известным биодизелером из Мичигана.
    • Тепловая мощность 70 000 - 200 000 британских тепловых единиц
    • Расход топлива От 0,6 до 2 галлонов в час
    • Многотопливный
      - Биодизель или мазут (в любом соотношении вместе или по отдельности)
      - Отработанное растительное масло
      - Отработанное моторное масло
      - Трансмиссионное и гидравлическое масло
      - Минеральные спирты
      - Масла для машинной резки
      - Синтетические масла
      - Трансмиссионные масла
    • Размеры Диаметр 30 дюймов, высота 68 дюймов + топливный бак на ваш выбор
    • Вес Прибл.250 фунтов (без топливного бака)
    • Электрические Цепь 110 В перем. Тока / 15 А
    • Сжатый воздух Менее 0,5 куб. Фут / мин при 80 фунт / кв. Дюйм
    • Органы управления Ручное зажигание и выключение
    • Уровень квалификации Требуется владение сваркой Tig или Mig Welding, базовые навыки изготовления металла и базовые навыки работы с электричеством
    • Ожидаемый срок службы 20 лет
    • Интервал технического обслуживания От 3 дней до 1 года в зависимости от типа используемого топлива
    • Расчетные затраты на строительство: От 200 до 500 долларов в зависимости от вашего находчивость
    • Срок строительства 1-2 недели
    • Фильтры Нет
    • Подача топлива Рекомендации для насосов малого объема и низкого давления.Сила тяжести кормить необязательно, но не рекомендуется.
    • Выхлоп Бездымный режим на всех рекомендуемых видах топлива

    Этот обогреватель был специально разработан с использованием общедоступных материалов, которые могут можно найти в вашем местном хозяйственном магазине и, во многих случаях, выручить из обычных бытовых приборов.

    Инструкции включают предложения и альтернативы по частям, чтобы свести к минимуму затраты на строительство.

    Вы получаете более 80 страниц профессионально нарисованных полноцветных диаграмм с более 160 иллюстрациями, описывающими каждый шаг.


    Это экологично!
    Сжигание свободных отработанных масел для отопления не только изобретательно, но и экологически ответственный.

    В 1985 году Агентство по охране окружающей среды издало окончательные процедуры утилизации отработанного масла сжигание на месте (40 CFR 266.41). Эти процедуры говорят о том, что есть только одно решение для удаления отработанного масла. ответственность, сжечь!

    Кроме того, если вы решите использовать отработанное растительное масло в качестве источника топлива, вы вносите свой вклад в защита окружающей среды за счет использования углеродно-нейтрального источника энергии, который не способствует глобальному потеплению!


    В планы входят:
    • Оглавление с интерактивными ссылками на каждый раздел компонентов
    • Перечень материалов с описанием, фото и альтернативными предложениями по каждой позиции
    • Более 160 иллюстраций, в том числе:
      - Чертежи САПР с этикетками
      - Маркированные 3д схемы и фотографии
      - 2D принты для резки пластин
    • Полное описание и пошаговых инструкций сделать каждую часть.
    На этом видео вы можете увидеть, насколько хорошо горит обогреватель. при испытании камеры сгорания


    Часто задаваемые вопросы

    Я слышал, что многие отработанные масла содержат большое количество воды. Повлияет ли это на производительность обогреватель?
    Планы нагревателя включают конструкцию, которая действует как водоотделитель в топливном баке.Небольшой количество эмульгированной или растворенной воды, подаваемой в горелку, не влияет на ее работу. В Нагреватель очень устойчив к грязному или влажному топливу.

    Какого размера здание будет отапливать этот агрегат?
    Количество потребляемой энергии, необходимой для обогрева любого здания, во многом зависит от окружающей среды снаружи. температуры и эффективность утепления зданий. Чтобы получить представление о мощности этого обогревателя, Средняя отдельно стоящая дровяная печь вырабатывает около 65 000 БТЕ тепла.

    Насколько сильно нагревается нагреватель снаружи?
    Температура выхлопных газов агрегата варьируется в зависимости от настроек топлива, но обычно составляет от 400 до 650 градусов по Фаренгейту. В отличие от дровяной печи, снаружи каменки нет открытых горячих поверхности, о которых можно обжечься. Все поверхности нагрева находятся внутри устройства.

    Есть ли на нем какие-то особые детали, которые будет сложно найти или которые будут дорогими? Нет.Большинство деталей представляют собой обычные аппаратные элементы, которые можно извлечь из бытовых приборов или приобретены в местном хозяйственном магазине. Для установки требуется вытяжная труба, рассчитанная на дровяную печь. используйте и помпу, для которой есть много вариантов.

    Нужно ли менять какие-либо фильтры и как часто их нужно менять?
    Отопитель не требует фильтрации топлива. Однако впускной экран на всасывании топлива Рекомендуется не допускать попадания в помпу каких-либо палок, веток или мертвых насекомых.

    Можно ли подключить этот обогреватель к термостату?
    Да. С установкой надлежащих регуляторов нагрева масляной печи вы можете легко подключить это к термостат.

    Если во время сборки у меня возникнут проблемы или вопросы, могу ли я получить поддержку?
    Да, просто напишите мне, и я уверен, что смогу вам помочь.

    Можно ли оставить установку без присмотра?
    Не зная вашей точной установки, я не могу дать рекомендации по этому поводу.Однако, хотя лично я бы никогда не оставил дровяную печь без присмотра более чем на несколько минут за раз, я оставляю свой магазинный обогреватель работать сам по себе на несколько часов. Во время нормальной работы у этого обогревателя вы не можете увидеть пламя внутри. Он полностью заключен внутри горения. камера из напорного бака.

    Как долго установка будет работать на одном баке топлива?
    Это будет очень зависеть от того, какой размер топливного бака вы решите использовать и насколько холодно на улице.Мой бак на 50 галлонов обычно длится около 4 дней при температуре 10 градусов, но мой магазин настолько плох изолированы, вы можете чувствовать, как холодный воздух проходит сквозь него. Некоторые фотографии включены в планы показывают жалкое отсутствие изоляции в моем доме.

    Можно ли приспособить этот агрегат для нагрева воды?
    Часть нагревателя, которая на самом деле производит пламя, может быть легко адаптирована для нагрева воды, но на этих планах показано, как использовать его только для нагрева воздуха.Возможно, удастся подключить его к обогревателю. теплообменник предназначен для нагрева воды, но мы с этим не экспериментировали.

    Нужен ли мне вертикальный фрезерный станок типа Бриджпорт или токарный станок или любой другой специальный станок, подобный этому?
    Для сборки этого обогревателя требуются только основные инструменты. Вам понадобится сварщик Mig или Tig, и вам понадобится уметь вырезать из стали квадраты и круги. Вам понадобится угловая шлифовальная машина и отрезной колеса. Горелка или плазменный резак тоже были бы хороши, но они не требуются.

    Сколько на самом деле будет стоить постройка этой штуки?
    Моя мастерская находится на ферме, и у нас валяется разный хлам. Я потратил около 100 долларов на различные вещи, такие как бочка на 55 галлонов, старый баллон с пропаном и некоторые фитинги. Я нашел большой вентилятор наверху в топке с нагнетанием воздуха и уже имел топливный бак. Сколько вы потратите, будет значительно зависит от того, сколько у вас уже есть или вы можете найти бесплатно. Это устройство было разработано с использованием деталей из обычную бытовую технику, которую я регулярно выбрасываю.

    Вы можете узнать больше об этом невероятном обогревателе, нажав здесь

    Amazon.com: Топливная горелка ZAMTAC 1,3 мм, Сифонная горелка, Сопло горелки для отработанного масла и Огненное кольцо: Сад и Открытый

    В комплект входит 1 сопло для масляной горелки диаметром 1,3 мм и 1 элемент пламенного кольца
    Диаметр отверстия: 1,0 мм 1,3 мм 1,5 мм 2,0 мм 2,5 мм 3,0 мм
    Вход воздуха: 1/4 дюйма
    Вход газа / масла: 1/8 дюйма
    Введение в продукт
    Сифонная форсунка для распыления воздуха - это распылительная форсунка низкого давления, которая может распылять лучшую при низком давлении форсунку для распыления воздуха.Широко используется в дизельном топливе, тяжелом масле, отработанном масле, животных и растительных маслах, системах горения топлива на спиртовой основе, а также для распыления керосина, масла.
    Характеристики продукта
    1. Использование сжатого воздуха для завихрения внутри трубок и перемешивания при ударе распыленных капель.
    2. Может производить мельчайшие частицы тумана размером с микрочастицы при низком давлении и малых объемах.
    3. Может управлять потоком воздуха и давлением, чтобы регулировать поток, угол и гранулярность распыления.
    4. Так как проход для жидкости имеет большой размер и, следовательно, имеет хороший эффект предотвращения засорения.
    5. В тяжелом масле, отработанном масле горелки, масла и других приложений вязкость жидкого распыления эффект очень хорошо.
    6. Диапазон рабочего давления составляет 0-10 / кг / см2, разная пропускная способность требует разного фильтра.
    Диапазон пропускной способности составляет 1,5-1,7 л / ч, требуется сетка масляного фильтра 45 мкм.
    Диапазон пропускной способности составляет 1,89-3,78 л. / ч, требуется сетка масляного фильтра 75 мкм.
    Диапазон пропускной способности составляет 4,76-5,10 л / ч, требуется сетка масляного фильтра 125 мкм.
    Диапазон пропускной способности составляет 5.68-41,64 л / ч, требуется сетка масляного фильтра 140 мкм.
    Пропускная способность более 45,42 л / ч, сетка масляного фильтра не требуется.
    Обычно рабочее давление составляет 3 бара, для версии 1,00 мм объем жидких отходов составляет 10 л / ч. Для версии 2,0 мм жидкие отходы составляют 19 л / ч. Для версии 3,0 мм жидкие отходы составляют 28 л / ч. Допуск емкости составляет ± 10 °…. Высота сифона составляет 30 см, а угол распыления - 45 градусов. Пожалуйста, обратите внимание, что приведенные выше данные основаны на воде для справки, если вы используете другую жидкость, вы можете рассчитать ее по пропорции плотности.
    Применение
    Широко используется в дизельном топливе, тяжелом масле, отработанном масле, отработанном масле, животных и растительных маслах.

    Масляная капельная печь-палатка

    Mi box usb-порт

    Пример видеозахвата V4l2

    30 апреля 2020 г. · Масло гашиша - также известное как масло экстракта каннабиса или RSO - это популярный экстракт каннабиса, который многие домашние производители используют сами. их обрезки (обрезанные, покрытые трихомами листья) или бутоны. Проще говоря, гашишное масло - это смола растения каннабис, смешанная с небольшим количеством раствора.Дизельные обогреватели Дизельные обогреватели предлагают отличную альтернативу дереву и обеспечивают стабильную и надежную подачу тепла. Они основаны на очень успешных масляных печах, которые военные используют для палаток и казарм. Обогреватели имеют сертификаты CSA и UL, поэтому их можно использовать как в постоянных конструкциях, так и в палатках.

    Joker gaming

    Поддоны для слива масла SCA бывают 5, 8, 13 и массивными 18 литрами - отлично подходят для всего, от мотоциклов до автомобилей и даже небольших грузовиков.Три меньших поддона имеют сливную стойку, через которую может сливаться использованный масляный фильтр, а когда вся работа сделана, в каждый поддон встроен слив; упрощая утилизацию отработанного масла.

    Nvme irq affinity

    Масляная система полностью герметична, что означает, что вам никогда не придется повторно заправлять обогреватель, и, в отличие от керосинового обогревателя или газового обогревателя, он безопасен для использования внутри помещений. На сегодняшний день почти 2700 клиентов разместили пятизвездочные отзывы об этом продукте De’Longhi, высоко оценив его способность сокращать счета за отопление и обогревать несколько комнат.Sutherland Lumber Company - это частная семейная организация, основанная 104 года назад Робертом Р. Сазерлендом. Расположенная в Канзас-Сити, штат Миссури, Сазерлендс - одна из крупнейших частных сетей центров по ремонту жилья в Соединенных Штатах.

    Где сейчас Chandler Lutz?

    Сердечно-сосудистые заболевания - одно из самых возрастающих состояний из-за чрезмерного потребления нездоровых масел. Избыточное накопление масла может привести к увеличению холестерина в организме.Таким образом, употребление масла каннабиса может помочь избавиться от боли при склерозе. Улучшает аппетит. Говорят, что рецепт травяного масла полезен для увеличения ... Нагревателя отработанного масла с капельной подачей. Спасла Аманда Каскенетт. 69. Магазинный обогреватель Самодельный обогреватель Ракетный обогреватель Ракетные печи Горелка для отработанного масла Альтернативные горелки для печного топлива ...

    Поиск сокамерников в Центре заключения для несовершеннолетних
    Серебряная линия метро

    26 марта 2007 г. : выключено или чертовски жарко.Это не годится для тушения. Но не расстраивайтесь, если вы не можете найти слабый, медленный источник тепла, чтобы завершить тушение. Выход есть - диффузор тепла на плиту. Мы попросили Нормана Корнблота, владельца Broadway Panhandler, и Тейлора Эрккинена из Brooklyn Kitchen рассказать нам больше ...

    Быстрая 2-мерная свертка

    Используется для палаток, кают и домов среднего размера. Печи NordicStoves серии 250 - это автономные отопительные приборы с естественной тягой, работающие на жидком топливе, с испарительной горелкой, предназначенные для установки в жилых помещениях.Они зажигаются вручную и используют горелку испарительного типа, подходящую для использования с мазутом № 1 и № 2. 4 октября 2020 г. - Активный отдых на открытом воздухе - самое приятное мероприятие. Выбор идеального воздушного ... Читать дальше »

    Коммерческий резервуар для фрагментов

    Снимите поддон для капель с духовки и поставьте на плиту на средний огонь. Добавьте к каплям немного воды, красного вина или говяжьего бульона, чтобы они не стекли со сковороды. Растворите столовую ложку кукурузного крахмала в небольшом количестве воды и добавьте в поддон.Быстро перемешайте, пока подливка не загустеет, чтобы не было комков.

    Имя полинома 6-й степени

    Если вы хотите гашишное масло, вы будете искать около 50 долларов за грамм. Чистое масло THC. Чистое масло с ТГК можно купить в виде настойки, но вы не собираетесь покупать грамм настойки, потому что это жидкость, и ее можно будет измерять в миллилитрах. Тридцать два мл настойки чистого масла ТГК будут стоить от 50 до 60 долларов. Концентраты по цене от 100 до 200 долларов за грамм. Для торта: смажьте маслом три формы для выпечки диаметром 8 дюймов с высотой сторон 1 1/2 дюйма.Выровняйте дно каждой формы круглой пергаментной бумагой; сливочный пергамент.

    Ibn kathir ashpercent27ari

    Откройте для себя бытовую технику KitchenAid премиум-класса. Наши столешницы и основные кухонные гарнитуры призваны помочь в достижении всех ваших кулинарных целей.

    Биологические заметки 9 класса

    Бренд: JINPAI Характеристики: * пищевой полипропилен; залить водой, всыпать порошок, отжать кофе, заварить кофе в три приема; легко чистить, анти-капель, водяной знак, хранение проводов, обратите внимание на каждую деталь.* Многофункциональная машина, не только может варить кофе, но и заваривать хороший чай, прозрачный высокотемпературный стеклянный кофейник, c

    Люменок арбалетные болты 22 дюйма

    Для просвещения производителей марихуаны во всем мире. Партизанские фермеры и война с наркотиками 26 февраля 2018 г., комментарии к партизанским производителям и войне с наркотиками отключены Я вырос в Северной Калифорнии в разгар внутренней «войны с наркотиками». Газовая плита Wanderer Triple LPG с поддоном для сбора конденсата Выход 11 000 БТЕ Газовый шланг 900 мм для подключения к газовому баллону LHT 3/8 дюйма 3 быстрых горелки с индивидуальным управлением Поддон для сбора капель из нержавеющей стали Удобное управление Поворотное зажигание Боковые и задние ветровые стекла Откидные опорные ножки Поставляется в коробке Условия Поскольку мы являемся магазином секонд-хенд, перечисленные предметы могут быть проданы...

    Fl studio создатель скинов

    Zen Petrol Stoves. Завод Масляная Печь. 2012 Завод Протос Масляная плита. Хорошо спроектированная плита для растительного масла может использовать различные растительные масла в качестве топлива и служить платформой для приготовления пищи для многих, которая использует возобновляемую энергию и производит минимальные выбросы.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
