Флюгер на дымоход своими руками: как его сделать

Делаем флюгер на дымоход своими руками: чертежи и пошаговая видео-инструкция

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

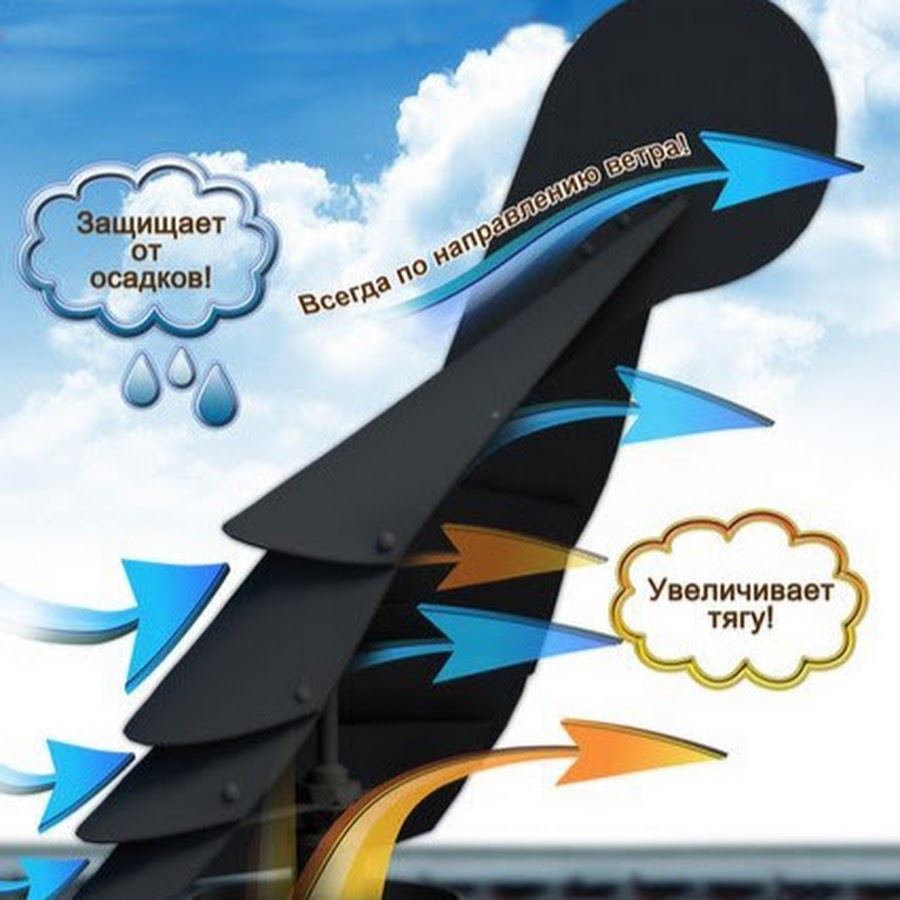

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка.

Обратите внимание

На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни.

Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

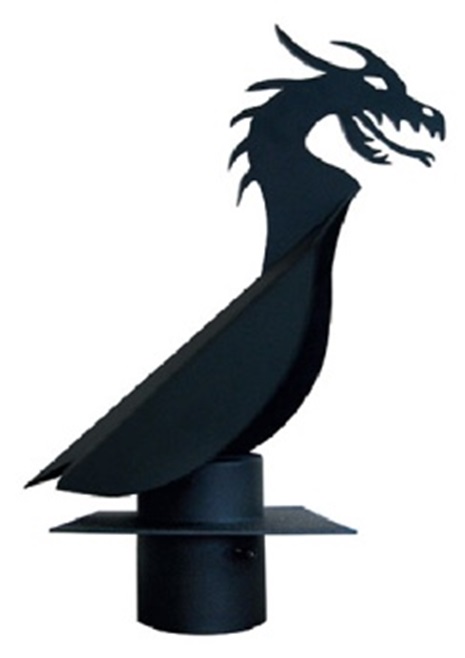

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Важно

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

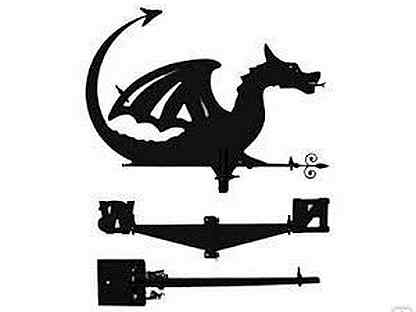

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:

  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Вариант крепления флюгарки-купола к трубе дымоотвода для его защиты

Для правильной работы следует:

  • Первоначально необходимо набить корпус литолом или солидолом.
  • Применив компас, нужно отрегулировать направление стрелок розы ветров.
  • Закрепить флюгер с помощью пластин, а также хомутов и припаек.
  • Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Флюгер, собранный из подручных материалов. За основу флажка взято колесо от коляски или детского велосипеда

Совет

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Флюгер для дымохода своими руками: чертежи

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

[Фото 1 Флюгер, вмонтированный на дымоходе – это финишный этап установки трубы. Защитным элементом является купол, декоративным – флюгарка.]

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека.

Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи.

Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

[Фото 2 Вариант флюгера со стрелой.]

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

[Фото 3 Флюгарки для дымовой трубы, сделанные из нержавеющей стали для продления эксплуатационного срока.]

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.
[Фото 4 Для расчета веса флюгера необходимо знать все параметры деталей: диаметр трубы, толщину металла, вес подшипников, оси и втулки.]
  1. Из подготовленного листа металла вырезают элементы флюгера.
[Фото 5 Применяя ножницы по металлу, из нержавеющей стали вырезают составные части флюгера для дымовой трубы.]
  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.
[Фото 6 Схематическое указание по сборке конструктивных элементов флюгарки.]
  1. Собранный элемент защиты надлежит установке на дымоход.
[Фото 7 Готовая модель флюгарки. Стрелка, окрашенная синей краской, отвечает за поступление воздуха, красной – выход продуктов горения.]

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

[Фото 8 Схема-чертеж сборки купольного элемента для дымовой трубы.]

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

[Фото 9 Вариант флюгера для дымоотвода с противовесом и флажком. Вместо флажка может быть выбрана любая фигурка. Принцип устройства будет идентичен.]

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

[Фото 10 Схематические указания по созданию флюгарки. Основные компоненты и поочередность размещения в готовой конструкции.]

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.
[Фото 11 Металлическая основа будущей флюгарки.]
  1. На трубе потребуется сделать резьбу.
[Фото 12 Металлическая труба с односторонней резьбой для крепления.]
  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.
[Фото 13 Труба с установленным подшипником.]
  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.
[Фото 14 Крепление для флюгера с металлическими пластинами.]
  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.
[Фото 15 Роза ветров – указательные стрелки сторон света, выставленные по компасу.]
  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.
[Фото 16 Куполовидный козырек предназначен для защиты корпуса флюгера от проникновения влаги.]
  1. На основание с резьбой садят крышку, выполненную из стали.
[Фото 17 Верхний элемент флюгера (стрелка) плотно садится на резьбу.]
  1. На стрелке-крышке будет крепится противовес и флажок.
[Фото 18 Для указания направления воздушного потока, на флюгере устанавливается противовес и флажок.]

Все элементы флюгера собраны и можно оценить проделанную работу.

[Фото 19 Готовую модель флюгера устанавливают на подготовленный купольный постамент.]

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Остались вопросы? С радостью поможем!

Источник: https://KaminOchag.ru/kontent/stati/dyimoxodyi/flyuger-dlya-dyimoxoda-svoimi-rukami-chertezhi.html

Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки.

При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным.

Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Содержание:

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств.

Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей.

Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Обратите внимание

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении.

Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто.

Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу.

Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора.

Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит.

Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать.

Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

  • кованый металл;
  • оцинкованный металл;
  • нержавейка;
  • металлопрофиль;
  • 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход.

Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги.

Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Важно

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу.

Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Автор angor58

Источник: https://nashprorab.com/flyuger-na-dymokhod-svoimi-rukami-cherte/

Флюгер на дымоход – своими руками: видео по изготовлению

Правильно изготовив и установив флюгер можно не только использовать его как декоративный элемент, подчеркивающий индивидуальность жилого дома, но и придать ему функциональность, улучшив системы вентиляции и отопления, обеспечив безопасную их эксплуатацию.

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

  • неправильная конструкция отопительной системы;
  • неровности на внутренней поверхности трубы из-за налета в виде сажи;
  • нарушение системы вентиляции;
  • сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

  • ветра;
  • дождя;
  • температурных перепадов.

Дымник, внешне выглядящий как небольшой навес над дымоходом, устраняет неблагоприятное природное воздействие на выступающую его часть и предотвращает разрушения материалов компонента системы вентиляции.

Делаем своими руками

Чтобы сделать функциональный флюгер своими руками нужно представлять себе, как он выглядит в целом и в разобранном состоянии.

Составляющими конструкциями дефлектора являются:

  • ось;
  • подпятник;
  • корпус;
  • крышка корпуса;
  • вращающийся элемент;
  • полуцилиндр.

В некоторых моделях дымников для увеличения их эффективности добавляют два элемента:

  • нижний стакан, выполненный в форме цилиндра;
  • элемент верхнего стакана, требование, к которому – расширение к нижней его части.

Оба составляющих соединяются насадочным способом. На верхний стакан крепится крышка. Дополнительная конструкция обеспечивает свободный выход газов из трубы, подсасывая его через получившееся пространство кольцевого типа.

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

  • устойчивость к коррозионному воздействию;
  • прочность;
  • легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Высота дымника в готовом виде должна соответствовать 1,7 части от внутреннего диаметра трубы дымохода, а ширина – 1,9 часть.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

  • полукруга;
  • плоскости;
  • плоскости и полукруга с прикрепленной крышкой;
  • плоскостной крышей двухскатно-щипцового типа.

Процесс изготовления

Процесс изготовления можно разбить на несколько этапов:

  1. Произведение выбора материала дымника.
  2. Проектирование будущего изделия в соответствии со своими пожеланиями и обязательными требованиями. Результаты проектирования следует оформить в виде чертежа. Секретом быстрой и успешной работы в производстве флюгеля является изготовление всех деталей конструкций в соответствии с чертежными данными.
  3. Нанесение на жесткий картон выкроек составляющих элементов флюгеля.
  4. Приложить картонные выкройки на используемый материал и обвести строительным маркером по контуру.
  5. Вырезать детали при помощи инструмента. Для резки листов металла можно применять электроножницы, инструмент плазменной резки или электролобзик со специальной пилкой.
  6. Изготовление кронштейнов, необходимых для крепления на поверхности трубы дымохода колпака.  Для этого необходимо замерить величину длины окружности трубы. Из листового железа вырезать заготовку прямоугольной формы, длина которой соответствует измеренному значению, ширина равна глубине обработки трубы, обычно 10-20 сантиметров. Чем больше диаметр трубы, тем больше величина ширины заготовки для кронштейна. После предварительного просверливания отверстий по меньшей стороне заготовки для изготовления хомута, необходимо обернуть ею трубу с наружной стороны и скрепить по стыку болтами.
  7. Проведение сборки дефлектора, состоящего из диффузора, внешнего колпака и цилиндра. Вырезанные детали цилиндра, обратного конуса и диффузора при помощи сварочного аппарата, заклепок и болтов необходимо соединить в единую конструкцию, согласно чертежу.

Установка

Монтировка на дымоход осуществляется только после окончания сборочных работ флюгера.

Установка дымника на дымоход осуществляется в несколько этапов:

  1. Установка цилиндра на трубу.
  2. Фиксирование цилиндра крепежными элементами.
  3. Осуществление крепежа диффузора и колпака с помощью хомутов.

Для лучшей работы дымника колпак следует крепить к цилиндру в виде обратного конуса, что позволит изделию функционировать при любой скорости и направлении ветра.

Блиц-советы

  1. При наличии прямого дымохода установка покажет наилучшие результаты своей функциональности.
  2. В процессе самостоятельного изготовления дымника обязательно следует придерживаться вышеуказанных пропорций.
  3. Изготавливать флюгер необходимо строго по выкройкам составляющих элементов, нанесенных на картон.
  4. Обязательным требованием к конструкции является наличие обратного конуса под колпаком.
  5. Если дымовая или вентиляционная труба прямоугольного или квадратного профиля, то крепление к ней круглого сечения дефлектора осуществляется с помощью переходных патрубков.
  6. При большом сечении трубы дымохода к дефлектору необходимо приклепать и заделать в кладку внутренней стороны трубы переходные ножки
  7. Переход от квадратной формы трубы к круглому сечению дефлектора осуществляется за счет постепенного напуска кладки.
  8. Установка флюгера-дефлектора эффективна на дымоход от печей, функционирующих на твердом топливе. При сжигании газа на оборудовании происходит конденсирование водяных паров и образование наледей.

Источник: https://orcmaster.com/remont/krysha/dymoxod/flyuger.html

Как сделать флюгер на дымоход самостоятельно?

Флюгер является прибором для определения направления и скорости ветровых порывов. Он крепится на флюгарку – дымник, защищающий дымоход от осадков, мусора и птиц, которые могут залететь конструкцию.

Сделать дымоход своими руками просто, а флюгердефлектор в качестве дополнения помогает нейтрализовать тягу в иную сторону. При воздействии ветра подвижная деталь дымника активируется и отталкивает воздух от трубы.

Так обеспечивается давление пониженного типа при перемещении из трубы, газы после сгорания топлива перемещаются к верхней области вытяжки. Флюгер поворачивается, а в результате закрывает отверстие дымохода со стороны ветра, что позволяет угарным парам свободно выходить.

С помощью букв, размещенных на неподвижной детали флюгера и обозначающих стороны света, узнают направление ветра.

Значение флюгера

Кроме практического назначения, флюгер является украшением крыши. Некоторые считают его оберегом от злых сил или бед. Например, флюгер в виде Бабы Яги должен защищать от нечистой силы.

Флюгер может быть изготовлен в виде флагов, ангелов, сказочных персонажей, животных и птиц.

Самый часто встречающийся – силуэт петуха. Он защищает дом от пожара, воров и магических сил. Аист означает домашний уют и семейное счастье.

Совет

Есть значения у других флюгеров, например, лев – храбрость, сила, мудрость, а лошадь – крепкая дружба. Грифон означает успех, уверенность в себе и власть, волк – защитник, дракон – успех в работе, богатство, часто можно увидеть в странах Азии, где он означает мудрость.

Это изделие придает крыше здания красивый вид и символизирует то, о чем хотят рассказать владельцы дома.

Материалы для изготовления

Флюгер на дымоход можно сделать самостоятельно, а материалы для него легко найти, о чем рассказано ниже в статье. Это может быть пластик, дерево, фанера, листовая сталь, медь.

Металлический флюгер изготовить намного сложнее, зато он прослужит не одно десятилетие, а его обработка антикоррозийными средствами продлит этот срок и улучшит внешний вид, защитит от влаги.

А вот деревянные флюгеры сильно подвержены внешним воздействиям погоды: осадкам, ветру, солнечным лучам. Их нужно покрывать водостойкой краской или защитным лаком. Некоторые мастера могут соорудить необычную конструкцию из пластиковых бутылок или CD-дисков.

Разновидности флюгеров

По функциональному назначению флюгеры делят на:

  • Ветряные – флюгер Вильде. С их помощью измеряют силу порывов. Иногда вместо металлической пластины крепят пропеллер, отпугивающий птиц или грызунов;
  • Метеорологические: анеморумбометры – приборы высокой точности, поверенные при изготовлении. Они применяются на метеостанциях;
  • Декоративные – приборы из разных материалов, не обладающие высокой точностью. Главная их функция – украшение любой крыши дома, а направление порывов можно определить по тому, в какую сторону смотрит фигурка;
  • Дымоходные. Их цель – препятствие задувания воздуха в дымоходный элемент. Такие флюгеры из прочных материалов способствуют свободному выходу продуктов сгорания при сильном ветре.

Процесс изготовления

Для изготовления флюгера на дымоход своими руками первым делом следует начертить схему, где должны быть чертежи отдельных компонентов и целой конструкции. Предварительно определяют размеры изделия.

При составлении чертежей нужно отталкиваться от диаметра дымохода. Высота флюгарки составляет 1,7 часть от диаметра внутри, ширина – 1,9 от внутреннего диаметра.

Проста в создании флюгарка на трубу, своими руками необходимо освоить методику и строго соблюдать данные пропорции. Можно также использовать следующую таблицу:

Внутренний диаметр трубы дымохода, см Высота дефлектора, см Ширина диффузора, см
12 14,4 24
14 16,8 28
20 24 40
40 48 80
50 60 100

Для обеспечения хорошей работы и правильности установки, все проводимые измерения должны быть максимально точными.

Флюгарки разнообразны, они отличаются друг от друга верхними зонами, которые выполняются в нескольких видах, например, плоскость или ровная двухскатная крыша щипцового типа.

Алгоритм создания флюгера на дымоход своими руками выглядит следующим образом:

  • Выбор материала флюгарки;
  • Создание проекта, соответствующего собственным пожеланиям и требованиям безопасности;
  • Оформление проекта в виде чертежа;
  • Перенос выкроек отдельных компонентов конструкции на плотный картон;
  • Перенос выкроек с помощью строительного маркера на выбранный материал – листовая сталь, медь, оцинкованное железо;
  • Вырезание элементов с помощью специальных инструментов: электролобзик, ножницы по металлу;
  • Заготовка крепежа для флюгарки на дымовыводящую трубу – кронштейнов.

Для правильного подбора следует замерить окружность трубы, вырезают из листа железа заготовку прямоугольной формы. Ее длина должна соответствовать полученному при измерении трубы значению, а ширина составляет около 15 см.

Компонент для кронштейна имеет ширину, зависящую от диаметра трубы – чем он больше, тем больше и величина заготовки. Предварительно следует просверлить отверстия на меньшей стороне компонента.

Затем изготавливают хомут – оборачивают трубу снаружи заготовкой и скрепляют стыки болтами.

Далее согласно чертежу собирают дефлектор. Его составляют цилиндр, диффузор и внешний колпак.

Созданные компоненты цилиндра из металла, диффузора и конуса обратного типа следует соединить в одну конструкцию. Для этого необходимы болты, а также металлические заклепки и надежный сварочный аппарат.

При определенной сноровке и владении инструментами вполне возможно сделать флюгер на дымоход своими руками.

Установка

На эффективность работы дефлектора из металла влияет правильность процессе его установки.

Есть несколько важных условий:

  • Дефлектор нельзя монтировать в местах аэродинамической тени от каких-либо построек;
  • Если крыша дома плоская, устье дымохода должно быть расположено выше, чем ограждающие элементы;
  • Дефлектор устанавливают так, чтобы его корпус обдувался при любом направлении ветра.

Монтировать флюгер на дымоход можно, когда уже все работы по сборке завершены. Готовую конструкцию устанавливают на самой верхней части дымовой трубы.

Монтаж и изготовление колпака дымохода для улучшения тяги предполагает свой алгоритм. Сначала на трубу устанавливается и фиксируется крепежными элементами. Металлическими хомутами прикрепляются колпак и диффузор.

Колпак лучше прикреплять к цилиндру, представляющему собой конус. Это обеспечит лучшую работу, так как изделие сможет выполнять свои функции при любых значениях скорости ветра и при любом его направлении. Процесс монтажа и изготовления флюгера-дефлектора результативен над печами, работающими на жестком топливе.

Источник: http://kryshadomov.ru/dymohod/flyuger_na_dymohod_svoimi_rukami_chertezhi.html

Как сделать флюгер на трубу дымохода своими руками

Флюгер на трубу канала дымохода – это не просто декоративная деталь, которая позволяет придать более выразительный тон для всей крыши, это кроме того и очень важная технологическая составляющая для нормальной работы всей системы отведения дыма.

Что такое флюгер и его виды?

Флюгер считается наиболее старинным декоративным элементом, который ко всему прочему еще и выполнял защитные функции. Из себя он представляет металлическую форму, на которой закреплен флажок, противовес.

Схема функционирования флюгера

Принцип работы достаточно прост, для работы нужно, чтобы противовес поворачивался в ту сторону, откуда дует ветер, а флажок тем самым будет показывать это направление.

Обратите внимание

Это декоративный элемент, который, кстати, впервые на Руси стали использовать с приходом Петра 1. У нас изображение на металлической форме зачастую было в форме народных домашних животных, как правило, петуха.

В поверьях было сказано, что это животное способствует защите дома от всевозможных бесов и злых сил.

Кроме такого рода функций флюгера, нужно напомнить, что не редко флюгер для дымохода использовали, как защиту от осадков. К противовесу с той же стороны закреплялся металлический либо деревянный «козырек», который при повороте в определенную сторону, закрывал подветренную часть дымохода от осадков, мусора и прочего.

Основные виды:

  • Показывающий направление ветров. Несмотря на огромное количество современных приборов, все еще можно встреть флюгеры на станциях. Большее их распространение было выявлено в приморских окрестностях, ведь от силы и направления всегда зависела погода в море.
  • Вильда. Это современный специальный флюгер, который позволяет узнать уже не только направление, но также силу ветряного потока. Для определения силы, на нем закрепляется вертикальная пластина, насколько она повернута и будет означать силу ветра.

Размеры флюгера, форма

Флюгарка на дымоход может иметь самые разнообразные размеры и даже формы. Смотря, какой вкус у домовладельца, поэтому это исключительно дело каждого при выборе. Но, принято считать, что стандартные размеры для домов и коттеджей в пределах 100 квадратных метров – это сам постамент флюгера 40-50 см. и непосредственно поворачивающаяся горизонтальная часть в среднем 80-85 см.

С формами все намного сложней, здесь нужно учитывать местность, в которой вы живите, чтобы ваша конструкция не выбивалась из вашего приусадебного участка и из всего архитектурного строя местности. Выбирайте диких животных, или, к примеру, обычного петуха, который будет смотреться отлично, особенно для деревянных домов.

Материалы для изготовления

Помимо классических материалов для флюгарки на трубу вашего дымохода, можно использовать самые разнообразные подручные материалы, к примеру, бутылки, диски, пластик, фанеру и тому подобное. Но, безусловно, наибольшее удовольствие владелец получит от красивой и монументальной металлической флюгарки.

Материал для флюгера нужно использовать, как медь, так и более прочную сталь. Но, не забывайте, что перед установкой, нужно обработать поверхности, чтобы конструкция прослужила намного дольше.

Делаем своими руками

Дымоход с металлическим флюгером можно изготовить собственноручно, но для этого нужно знать некоторые особенности. К примеру, позаботьтесь о куполе, том месте, куда в последующем будет установлен прибор. Нужно:

  • Крепим стойки на цилиндр.
  • Устанавливаем верхний цилиндр и обратный конус.

Подробней с тонкостями можно ознакомиться по чертежам.

Этапность изготовления своими руками:

  1. Делаем опору, для этого подойдет труба диаметром 1,3 см. а длиной не более 12 см.
  2. Нарезаем резьбу.
  3. Вкручиваем по резьбе специальный подшипник, можно автомобильный или любой другой, лишь бы по размеру подходил.
  4. По бокам привариваются пластины, на вид будут представлять распорки. Учитывайте, что они не должны мешать вращению.
  5. Устанавливаем розу ветров, где-то посередине трубы. Это стальные прутья с приваренными на краях буквами.
  6. Обязательно закрываем колпачком трубу, чтобы туда не попадали осадки.
  7. Колпачок нужно сделать с подшипником, чтобы на нем хорошо после вращалась сама стрелка и флажок.

Как видим, самим сделать флюгер на дымоход не так уже и сложно.

Установка

Когда конструкция собрана, обработана специальной краской, можно приступать к монтажу непосредственно на дымоход. Заранее подготовьте «площадку» на трубе, со стойками. Можно это сделать на самом «зонтике», если его конструкция позволяет. После дымоходный флюгер прикручивается к стойкам теми пластинами, которые были приварены по краям заготовки. Все готово.

Как сделать флюгер на трубу дымохода своими руками Ссылка на основную публикацию

Источник: https://odymohodah.ru/stroitelstvo-i-montazh/flyuger-na-trubu-dymohoda

Флюгер на дымоход загородного дома своими руками

Флюгер — это отличное украшение для дымохода, которое можно легко сделать собственными руками. Еще с давних времен люди устанавливали на самый верх здания это удивительное приспособление, тем самым придавая ему индивидуальности. Флюгер на дымоход выполняет сразу две полезные функции.

Во-первых, он украшает дом, а во-вторых, защищает его от попадания влаги и задувания сильного ветра.
Сегодня очень легко сделать флюгера на дымоходы своими руками. Чертежи, которые понадобятся для работы, можно отыскать в тематических журналах и на интернет-форумах.

А также необходимо запастись материалами, из которых будет сделано интересное украшение.

Выбор материала для флюгера

Следует внимательно подойти к выбору материалов, из которых обычно изготавливается флюгарка. Как правило, ее размещают в труднодоступном месте.

К тому же устройство будет постоянно подвержено неблагоприятным условиям.

Чтобы флюгер быстро не утратил свой привлекательный внешний вид, необходимо выбирать для него высококачественные и прочные материалы. Они должны соответствовать следующим требованиям:

  • быть устойчивыми перед высокими температурами;
  • справляться со своей основной функцией даже в сильные морозы;
  • не поддаваться коррозии от длительного контакта с влажной средой.

Если брать во внимание данные условия, то можно прийти к такому выводу: мастерить флюгер лучше всего из стали или меди.
Оцинкованную сталь нередко используют для формирования дымника.

Такой флюгер прослужит минимум десять лет. Нержавеющая сталь немного превосходит этот материал по сроку службы. Медь же характеризуется высокой прочностью.

Но ее обычно используют при изготовлении подобных устройств в производственных условиях.

Разновидности флюгеров

Принято разделять дымники на трубу на два основных вида:

  • Флюгер, который указывает направление ветра. Его используют в метеорологии. Такое полезное украшение дома можно увидеть в приморских городах.
  • Вильда, позволяющая узнать направление и силу ветра. Такой флюгер можно узнать по специфической пластине, которая располагается в вертикальном положении.

У нас наиболее востребован классический колпак. Его верхняя часть напоминает очертаниями крышу. Размер такого флюгера зависит от габаритов дымохода.

Этапы создания флюгера собственными руками

Конструирование флюгера своими руками — это очень интересный процесс, с которым сможет справиться любой человек. Есть два основных способа создания данной конструкции.

Для начала стоит рассмотреть технологию, которая позволяет смастерить сводчатый дымник.
Перед тем как приступить к работе, не помешает раздобыть чертеж флюгера.

Он поможет сориентироваться в этапах обустройства колпака для дымохода.

Вся работа будет состоять из таких шагов:

  • Необходимо взять листовую сталь и вырезать из нее ровный прямоугольник. Нужно учитывать, что во время формирования дуги он должен с запасом перекрывать отверстие в трубе дымохода.
  • Если мастер желает соорудить флюгер максимально эластичным, ему следует сделать надрезы на равном расстоянии друг от друга на противоположных сторонах прямоугольника. Рекомендуется оформить насечки с небольшим наклоном. Благодаря этому декоративный элемент приспособления приобретет вид аккуратной трапеции.
  • В качестве основы четырех стоек берутся стальные уголки. Вместо них может послужить для этой цели кровельная сталь, которая предварительно складывается в несколько слоев. Изгибы следует сформировать в местах, указанных на чертеже. По краям необходимо сделать отверстия, которые потребуются для крепежа.
  • Стойки следует надежно зафиксировать по углам фартука из металла. Для этой цели рекомендуют использовать заклепки. Между парами стоек следует выдерживать промежуток, равный размеру одной стороны трубы. В противном случае готовую конструкцию невозможно будет соединить с дымоходом.
  • Теперь необходимо оформить сводчатую крышу из листа металла.
  • Стойки следует зафиксировать в области внутренних стен дымохода. Для этой работы понадобятся длинные гвозди или штыри.
  • При помощи плоскогубцев нужно отогнуть декоративные детали крыши дымника в противоположную от их текущего положения сторону.

Создание шатрового флюгера

Интересно на крыше смотрится шатровая модель флюгера. Перед тем как приступить к ее конструированию, мастера советуют перенести чертеж устройства на картон. Бумажную заготовку следует согнуть и приложить к трубе дымохода. В случае необходимости следует подкорректировать элементы чертежа.
Шатровой флюгер делается следующим образом:

  • Первым делом нужно нарисовать эскиз крыши флюгера и перенести его на металлический лист.
  • Заготовку необходимо вырезать ножницами.
  • Киянкой на верстаке формируют ребра будущего изделия. После те же действия необходимо повторить с кромкой по краям.
  • Фальцем соединяют края получившейся развертки.
  • Теперь нужно подготовить стойки.
  • Остается соединить дымоход с основными деталями флюгера из металла.

Прикрепить готовый дымник к трубе можно при помощи обычных металлических штырей. Некоторые хозяева предпочитают дополнительно покрывать флюгер краской, чтобы придать ему более приятный внешний вид.

Этот этап можно смело пропускать тем, кто планирует установить украшение на трубе, идущей от печки, которая работает на дровах. Уже после первого использования дымник покроется толстым слоем сажи и копоти. Так что красить его просто нет никакого смысла.

Сконструировать флюгер на трубу дымохода, как можно было понять, достаточно просто. Нужно лишь заранее закупить все необходимые материалы и выделить на работу пару часов свободного времени.

Источник: https://idachi.ru/stroitelstvo-i-remont/dymohody/flyuger-na-dymohod.html

Как сделать дефлектор (флюгер) на дымоход своими руками: расчет, чертежи и прочее

Конструкция дымохода предполагает наличие дефлектора, который выполняет несколько важных функций. Основная задача приспособления заключается в обеспечении хорошей тяги и поэтому необходимо знать устройство конструкции.

Правильное функционирование дымохода печного отопления обеспечивает хороший обогрев дома. При попадании ветра снаружи в просвет дымохода происходит нарушение работы системы, то есть дым и тяга существенно уменьшаются. Для предотвращения такого эффекта и необходим дефлектор, который обеспечивает нормальную работу системы печного отопления.

Дефлектор имеет простую конструкцию

Эффективная тяга способствует улучшению прогорания топлива до 20%. При этом увеличивается эффективность обогрева пространства. Дефлектор, позволяющий достичь этой цели, имеет простую конструкцию. Приспособление включает в себя следующие элементы:

  • верхний и нижний цилиндры;
  • патрубок нижнего цилиндра;
  • защитный колпак;
  • кронштейны.

Некоторые конструкции не включают в себя верхний цилиндр, ведь он не является обязательным. Дефлектор предполагает наличие нижнего цилиндра, диффузора и обратного и прямого колпаков. При этом нижний цилиндр крепится на дымоход, а диффузор необходим для разделения потока воздуха. Комплекс простых элементов позволяет улучшить эффективность дымохода путём усиления тяги.

Дефлектор практичен в эксплуатации, но важно учесть его назначение. В регионах с сильными ветрами прибор удобен, но при постоянном отсутствии перемещения воздушных масс или при низовом ветре конструкция не способствует усилению тяги, а лишь уменьшает этот процесс.

В таком случае стоит использовать дефлекторы со встроенным специальным механизмом, включающим в себя ось на подшипниках, полуцилиндрическую ширму, полотно и крышку.

При изменении направления потока ветра флюгерное полотно поворачивается, защищая дымоход от неверного перемещения воздушных масс.

Дефлектор удобен при печном отоплении

Дефлектор является обязательным элементом дымоотводящей системы при печном отоплении. Приспособление имеет и другие названия: оголовок, дымник, флюгарка, а также колпак и грибок. В некоторых случаях дефлектор называют зонтиком или козырьком, но всегда предполагается защитное устройство, способствующее усилению тяги.

При этом простой зонтик, козырёк или грибок отличаются от функционального дефлектора тем, что обеспечивают лишь внешнюю защиту дымохода. Полноценное устройство усиливает тягу, имеет защиту от низового ветра, препятствует проникновению осадков внутрь трубы.

Таким образом, дефлектор выполняет комплекс функций, обеспечивающих эффективный обогрев дома.

Виды «колпаков»

Основное назначение дефлекторов любых видов одинаково, но приспособления отличаются конструктивными особенностями. Поэтому они разделены на определённые виды:

  • шарообразный дефлектор;
  • прибор Григоровича;
  • тарельчатый вариант;
  • ЦАГИ вентиляционный;
  • Н-образный прибор.

Эти модели являются классическими и эффективны в применении. Варианты «флюгер» или вращающийся дефлектор отличаются от них конструктивным исполнением, но действуют по тому же принципу, что и обычные.

В любом случае устройство должно быть изготовлено из материала, устойчивого к воздействию высоких температур и климатических осадков. Оцинкованное железо или медь часто являются основой конструкции. Изделия, покрытые эмалью или полимерным слоем, являются одними из новейших вариантов.

При установке элемента на дымоход присутствует контакт с горячим воздухом. Поэтому нельзя использовать пластиковые изделия. Они оптимальны только на вентиляционных каналах.

Шарообразные устройства красивы и удобны

При выборе изделия следует учитывать качество и надёжность крепления всех элементов. Поворотные детали должны вращаться аккуратно и мягко, а параметры нижнего цилиндра должны соответствовать габаритам дымохода. При этом стоит учесть, что дефлектор используют только на трубах круглой формы. Кирпичные квадратные дымоходы требуют установки дополнительного переходника.

Принцип действия конструкции

Внешнее приспособление для дымохода может иметь любую форму, но всегда одинаков принцип действия. Воздушные потоки, двигаясь по крыше здания, ударяются о корпус дефлектора и огибают его.

В результате этого создаётся разряженная зона. По закону аэродинамики Бернулли в этой области находятся разряженные воздушные массы, которые не препятствуют тяге.

Сила выхода дыма и качество прогорания топлива усиливается, что делает дефлектор эффективным.

Тарельчатый дефлектор практичен

Важно

Любой вариант классического колпака предполагает наличие нижнего цилиндра. Эта часть крепится к дымоходу. Сверху изделие дополнено «зонтиком», то есть крышкой, защищающей дымоход от осадков. Части конструкции обеспечивают качественную и правильную работу дефлектора.

Конструкция простого дефлектора лаконична

Все конструктивные элементы приспособления для дымохода должны быть надёжно скреплены между собой. Особенно важно определить параметры изделия, ведь от этого зависит его работоспособность.

Чертежи, размеры и параметры

При создании дефлектора своими руками нужно определить размеры и сделать чертёж. Параметры изделия подбирают исходя из внутреннего диаметра готовой трубы дымохода. Согласно имеющимся данным нужно подобрать высоту (Н) изделия и ширину диффузора (D).

Габариты дефлектора зависят от внутреннего диаметра дымохода

При отсутствии в таблице нужного параметра трубы следует воспользоваться такими соотношениями, как для высоты изделия 1,6—1,7 d, а для ширины диффузора 1,2—1,3 d, ширины колпака 1,7—19 d.

При этом d — это внутренний диаметр имеющейся трубы дымохода. Полученные данные служат основой для расчёта количества материала.

Все показатели следует указать на чертеже, предполагающем развёрнутое изображение деталей конструкции.

Примерный чертеж может быть самым простым

Правильный чертёж или схема облегчают создание приспособления для дымохода. На рисунке указывают размеры и крепления всех элементов.

Материалы и инструменты

Сделать своими руками приспособление для улучшения тяги дымохода можно с помощью простых инструментов, которые должны быть точными, острыми и качественными. Без учёта этих требований невозможно создать надёжное и долговечное изделие. Комплекс приборов и инструментов включает в себя:

  • рулетку, линейку;
  • ножницы для резки металла;
  • киянку, саморезы с пресс-шайбой 15 мм;
  • дрель с комплектом свёрл.

Основой конструкции служит листовой металл, толщина которого должна быть 0,3 – 0,5 мм. Для этого оптимально подойдут такие материалы, как оцинкованный металл, алюминий, нержавеющая сталь. Сделать жёсткие крепления легко с помощью металлических полос большей толщины, чем листы для основы. А также для работы можно использовать заклёпочник, заменив им саморезы.

Подготовка к сборке

Листовой металл нужно разрезать ножницами на части, учитывая необходимые размеры деталей в развёрнутом виде. Для этого лучше всего сделать шаблоны на плотном картоне, а затем перенести форму на металл. При этом используют маркер, обеспечивающий чёткий след.

Шаблоны всех деталей облегчают работу

Элементы для жёсткой фиксации всех компонентов конструкции нужно обрезать по необходимым размерам. С помощью таких деталей скрепляются нижний цилиндр, защитный конус и верхний цилиндр. Жёсткие детали нужно изогнуть до оптимальной формы, позволяющей соединить в дальнейшем цилиндры и конус.

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

  1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

    Крепления нужны и для конуса

  2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

    Заклепки позволяют надежно скрепить элементы

  3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

    Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию.

В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги.

При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Совет

Приспособление для защиты дымохода и усиления тяги практично и необходимо для эффективной работы системы отопления. Правильная конструкция и верные размеры изделия являются залогом его качественной работы.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html

Флюгер на дымоход своими руками: как его сделать

Флюгер своими руками издавна было принято устанавливать в городах на морском побережье для измерения направления и силы ветра. Сделав флюгер своими руками, владелец дома делал свое жилище узнаваемым, вносил в его внешнее убранство оригинальный декоративный элемент. Устанавливая флюгер для дымохода с дефлектором своими руками, владелец дома повышает эффективность работы и уровень защищенности дымовой трубы.

Флюгер, устанавливаемый на дымоходную трубу, может выполнять несколько функций сразу

Устройство, виды и функции флюгера на трубу дымохода

Для изготовления привлекательного флюгера на дымоход своими руками чертежи понадобятся обязательно, на них следует отобразить основные элементы устройства. Оно составлено следующими компонентами:

  • корпусом – основанием, в которое вставляется ось. Корпус будет закреплен на дымоходной трубе;
  • подшипником, находящимся в корпусе. Именно в него вставляется ось, подшипник позволяет ей свободно вращаться при дуновениях ветра;
  • указателем сторон света. Выполняется в виде двух скрещенных под прямым углом прутков. На концы прутков наносятся буквенные обозначения сторон света. Ориентировка указателя производится с использованием компаса;
  • вертикально расположенной осью одного диаметра с подшипником, через который она вставляется в корпус;
  • колпачком на флюгерной оси, представляющим собой конус или круг. Его назначение – не допускать попадания влаги на корпус;
  • флажком на флюгерной оси в виде небольшой лопасти. Именно флажком, приводимым в движение порывами ветра, указывается направление ветровых потоков. Флажок рассматривается как главное поле для реализации идей в области декорирования, когда устанавливается флюгер на дымоход своими руками;
  • противовесом, устанавливаемым с противоположной стороны флажка, чтобы сбалансировать его.

Конструкция флюгера довольно проста и не включает каких-либо специфических элементов

Перед тем, как приступить к выполнению для флюгера на дымоход чертежей с размерами, стоит определиться с целым рядом вопросов. В первую очередь, какой вид устройства будет устанавливаться:

  • декоративный. Его основным назначением будет придание оригинальности экстерьеру здания, в то время как основными функциями можно будет и вовсе пренебречь;
  • обычный, для определения направления ветра;
  • флюгер Вильде, в комплектации которого наличествует маленький пропеллер или подвес (подвешенная пластина). С помощью флюгера Вильде определяется и направление ветра, и сила ветрового потока (по отклонению пластины от вертикального положения, принимаемого за нулевое значение), а также отпугиваются вращающимся пропеллером птицы;
  • метеорологический. Кованый метеорологический флюгер добросовестно сообщает метеорологам-любителям точное направление ветра;
  • дымоходный. Флюгер на дымоходную трубу изготавливается так, чтобы его корпус не позволял проникать внутрь атмосферным осадкам, мусору и птицам. Установив дымоходный флюгер своими руками с вращающимся основанием, удается достичь такого важного эффекта, как предотвращение проникновения осадков и обратной тяги, способной даже загасить печь.

Сделав флюгер своими руками, возможно придать ему целый ряд функций:

  • защиты дымохода от проникновения осадков и порывов ветра;
  • отпугивания птиц, которые стремятся обустраивать гнезда в теплых местах;
  • указания направления ветра;
  • определения сторон света;
  • определения силы ветра;
  • декоративного элемента, украшающего кровлю и здание в целом, придающего ему своеобразие и узнаваемость, оригинальность.

Выбрав для флюгера оригинальный дизайн, можно сделать свое жилье уникальным

Подбор материалов и инструментов и изготовление флюгарки на трубу дымохода

Решив установить флюгер на дымоход проделав необходимые чертежи, переходим к подбору материалов для изготовления. Дефлектор на дымоход своими руками, совмещенный с флюгером, должен оказаться:

  • легким;
  • прочным;
  • устойчивым к коррозии.

Исходя из этих требований, останавливаем выбор на:

  • оцинкованной стали;
  • листовом железе;
  • нержавеющей стали;
  • кованом металле;
  • металлопрофиле;
  • меди.

Количество материалов зависит от размера конструкции, которую обычно выполняют высотой в 700-800 мм и шириной 400-500 мм.

Для изготовления понадобится использование таких инструментов:

  • дрели;
  • гаечного ключа;
  • напильника;
  • ножниц по металлу;
  • сварочного аппарата (при условии выполнения сварных соединений).

Для флюгера лучше всего использовать металл, устойчивый к коррозии, а собирать детали можно при помощи винтов

Последовательность изготовления флюгера такова:

  1. Корпус выполняется из металлической трубы, длина которой составляет 130 мм, а диаметр – 13-15 мм. В верхней части трубы на резьбу устанавливается подшипник подходящего диаметра.
  2. Из двух узких стальных полосок, скрепляемых при пересечении под углом в 90º, выполняется указатель сторон света. Для этой розы ветров вырезаются и окрашиваются буквы для указания сторон света (север, С или N, принято окрашивать синим, юг, Ю или S — красным). Вместо букв могут использоваться фигурки, символизирующие нечто важное с точки зрения владельца дома или попросту отвечающие его эстетическим предпочтениям. Делая устройство попроще, можно ограничиться окрашиванием кончиков указателей. Прикрепляется указатель к корпусу с помощью сварки, но использовать компас для правильного выставления придется обязательно.
  3. Для изготовления вертикальной оси понадобится гладкая арматура. Наварив к кончику на месте выхода из трубы колпачок, перекрывается путь для проникновения влаги. Для этой цели возможно также использование резинового уплотнителя.
  4. Чтобы вырезать флажок, стоит заранее проделать выкройку на картоне.  Картонную выкройку накладывают на металлический лист и обводят контур. Вырезать по контуру стоит неспешно и аккуратно, избегая появления зазубрин.
  5. Флажок прикрепляется к верхней части вертикальной оси. Пользуясь противовесом, производим необходимую балансировку, чтобы установить флажок строго в горизонтальном положении.
  6. Выполняется сборка всех элементов конструкции, которая может быть дополнена вертикальными пропеллерами. Они не только будут приводить в движение украшающие флажок фигурки, но и отпугнут птиц. Возможно применение чеканки по металлу, рельефность поверхности флюгера будет создавать впечатление объемности.

Обратите внимание! Подшипник обязательно смазывается солидолом (литолом), чтобы обеспечить плавность движения вертикальной оси.

Флюгер-дефлектор будет способствовать усилению тяги в дымоходе

Как установить флюгер-дефлектор на дымоходную трубу

Точность работы флюгера как метеорологического устройства зависит от высоты установки над поверхностью. Точные показания будут достигнуты при установке на минимальной 12-метровой высоте.

Устанавливая конструкцию на дымоходной трубе, добиваются того, что воздушные потоки не смогу проникать в дымоход, наталкиваясь на преграду в виде конусообразного верхнего колпака. Правильный выбор конструкции даже позволяет достичь улучшения тяги за счет завихрения потоков. Конструкция дефлектора с флюгером позволяет добиться усиления тяги даже при ветре, дующем снизу. Подсоединенная к дефлектору конструкция вращением механизма и конуса создает завихрения, препятствует проникновению ветра внутрь трубы и усиливает тягу.

Так как конструкция выполняется из металла, то в зимнее время неизбежно возникновение наледи за счет образования конденсата при выходе пара, что принято считать неисправимым недочетом. Проблема решается предотвращением попадания влаги в подшипник, периодической смазкой и отслеживанием образования наледи. Отвод конденсата с внутренней поверхности выполняется специальными капельниками, которые не дают попасть ему в трубу. Проблема же коррозии вращающихся частей предотвращается их окрашиванием.

Важно! Принято считать, что дефлектор с флюгером демонстрирует надлежащую эффективность только в случае установки на прямом дымоходе, идущем от твердотопливного котла (печи).

Установка производится в три этапа:

  1. Надевается цилиндр.
  2. Цилиндр фиксируется с помощью элементов крепежа.
  3. Хомутами крепятся колпак и диффузор.

Проводя установку, следуют таким правилам:

  • если у дефлектора круглое сечение, а труба — прямоугольного (квадратного) профиля, то потребуются переходные патрубки;
  • крепление дефлектора к трубе большого диаметра выполняется к внутренней стороне с использованием переходных ножек;
  • крепление колпака к цилиндру обязательно выполняется так, чтобы он образовал обратный конус. Тогда конструкция будет результативно работать, невзирая на изменения скорости и направления ветра.

Собственноручное изготовление флюгера – относительно несложная задача, единственно требующая четкого представления о целевом назначении и последовательного выполнения технологических операций. В результате появится симпатичное устройство, придающее оригинальный облик зданию.

Флюгер для дымохода легко сделать самостоятельно

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным.

Несомненно, он украсит крышу дома, но…

Флюгер на дымоход своими руками — чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

  • кованый металл;
  • оцинкованный металл;
  • нержавейка;
  • металлопрофиль;
  • 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Источник: NashProrab.com

Флюгер для дымохода своими руками: чертежи

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека. Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи. Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

  1. Из подготовленного листа металла вырезают элементы флюгера.

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

  1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

  1. На трубе потребуется сделать резьбу.

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

  1. На основание с резьбой садят крышку, выполненную из стали.

  1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Печь барбекю с казаном

Цена по запросу

Подробнее

Печь барбекю с коптильней

Цена по запросу

Подробнее

Остались вопросы? С радостью поможем!

Поделиться ссылкой:

Источник: KaminOchag.ru

Флюгер на дымоход — процесс изготовления

Дымоход

Правильно изготовив и установив флюгер можно не только использовать его как декоративный элемент, подчеркивающий индивидуальность жилого дома, но и придать ему функциональность, улучшив системы вентиляции и отопления, обеспечив безопасную их эксплуатацию.

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

  • неправильная конструкция отопительной системы;
  • неровности на внутренней поверхности трубы из-за налета в виде сажи;
  • нарушение системы вентиляции;
  • сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

  • ветра;
  • дождя;
  • температурных перепадов.

Дымник, внешне выглядящий как небольшой навес над дымоходом, устраняет неблагоприятное природное воздействие на выступающую его часть и предотвращает разрушения материалов компонента системы вентиляции.

Делаем своими руками

Чтобы сделать функциональный флюгер своими руками нужно представлять себе, как он выглядит в целом и в разобранном состоянии.

Составляющими конструкциями дефлектора являются:

  • ось;
  • подпятник;
  • корпус;
  • крышка корпуса;
  • вращающийся элемент;
  • полуцилиндр.

В некоторых моделях дымников для увеличения их эффективности добавляют два элемента:

  • нижний стакан, выполненный в форме цилиндра;
  • элемент верхнего стакана, требование, к которому — расширение к нижней его части.

Оба составляющих соединяются насадочным способом. На верхний стакан крепится крышка.

Дополнительная конструкция обеспечивает свободный выход газов из трубы, подсасывая его через получившееся пространство кольцевого типа.

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

  • устойчивость к коррозионному воздействию;
  • прочность;
  • легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Высота дымника в готовом виде должна соответствовать 1,7 части от внутреннего диаметра трубы дымохода, а ширина — 1,9 часть.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

  • полукруга;
  • плоскости;
  • плоскости и полукруга с прикрепленной крышкой;
  • плоскостной крышей двухскатно-щипцового типа.

Процесс изготовления

Процесс изготовления можно разбить на несколько этапов:

  1. Произведение выбора материала дымника.
  2. Проектирование будущего изделия в соответствии со своими пожеланиями и обязательными требованиями. Результаты проектирования следует оформить в виде чертежа. Секретом быстрой и успешной работы в производстве флюгеля является изготовление всех деталей конструкций в соответствии с чертежными данными.
  3. Нанесение на жесткий картон выкроек составляющих элементов флюгеля.
  4. Приложить картонные выкройки на используемый материал и обвести строительным маркером по контуру.
  5. Вырезать детали при помощи инструмента. Для резки листов металла можно применять электроножницы, инструмент плазменной резки или электролобзик со специальной пилкой.
  6. Изготовление кронштейнов, необходимых для крепления на поверхности трубы дымохода колпака. Для этого необходимо замерить величину длины окружности трубы. Из листового железа вырезать заготовку прямоугольной формы, длина которой соответствует измеренному значению, ширина равна глубине обработки трубы, обычно 10-20 сантиметров. Чем больше диаметр трубы, тем больше величина ширины заготовки для кронштейна. После предварительного просверливания отверстий по меньшей стороне заготовки для изготовления хомута, необходимо обернуть ею трубу с наружной стороны и скрепить по стыку болтами.
  7. Проведение сборки дефлектора, состоящего из диффузора, внешнего колпака и цилиндра. Вырезанные детали цилиндра, обратного конуса и диффузора при помощи сварочного аппарата, заклепок и болтов необходимо соединить в единую конструкцию, согласно чертежу.

Установка

Монтировка на дымоход осуществляется только после окончания сборочных работ флюгера.

Установка дымника на дымоход осуществляется в несколько этапов:

  1. Установка цилиндра на трубу.
  2. Фиксирование цилиндра крепежными элементами.
  3. Осуществление крепежа диффузора и колпака с помощью хомутов.

Для лучшей работы дымника колпак следует крепить к цилиндру в виде обратного конуса, что позволит изделию функционировать при любой скорости и направлении ветра.

Блиц-советы

  1. При наличии прямого дымохода установка покажет наилучшие результаты своей функциональности.
  2. В процессе самостоятельного изготовления дымника обязательно следует придерживаться вышеуказанных пропорций.
  3. Изготавливать флюгер необходимо строго по выкройкам составляющих элементов, нанесенных на картон.
  4. Обязательным требованием к конструкции является наличие обратного конуса под колпаком.
  5. Если дымовая или вентиляционная труба прямоугольного или квадратного профиля, то крепление к ней круглого сечения дефлектора осуществляется с помощью переходных патрубков.
  6. При большом сечении трубы дымохода к дефлектору необходимо приклепать и заделать в кладку внутренней стороны трубы переходные ножки
  7. Переход от квадратной формы трубы к круглому сечению дефлектора осуществляется за счет постепенного напуска кладки.
  8. Установка флюгера-дефлектора эффективна на дымоход от печей, функционирующих на твердом топливе. При сжигании газа на оборудовании происходит конденсирование водяных паров и образование наледей.

Флюгер, как украшение, очень важная и заметная частичка дома. Издавна с его помощью люди пытались придать своему дому неповторимый облик, устанавливая данный элемент на самый верх здания, которым считается дымоход. Так как в то время не было такого широкого разнообразия строительного материала как сейчас, большинство людей не могли сделать флюгер своими руками, и просили о помощи кузнецов.

Помимо декоративной функции, у флюгера есть и более практическое применение. Он служит защитой от попадания внутрь дома осадков, задувания воздушных потоков, которые могут доставить жильцам здания дискомфорт. И, с другой стороны, он даёт обратную тягу, обеспечивая продуктам сгорания лёгкий путь вверх по дымоходу.

Как же сделать такой флюгер для дома своими руками? Конечно, вы можете купить его в специализированных магазинах. Помимо всего вышеперечисленного, данный аксессуар будет выполнять ряд дополнительных функций, например, таких как определение скорости ветра. Однако, всегда интереснее сделать что-то своими руками, тем более, если такие функции вам вовсе не нужны.

Материал для флюгера

Итак, определимся с материалом для флюгера. Чаще всего используют нержавеющую сталь в 1 миллиметр толщиной, её легче достать, да и стоит она дешевле. Сталь обладает достаточной прочностью и хорошей устойчивостью к коррозии. Однако, в качестве материала также рекомендуют медь – она, конечно, дороже, но и антикоррозийные свойства у неё выше, чем у стали.

Изготовление и установка

Определившись с материалом, можно приступить к изготовлению. Чтобы сделать флюгер своими руками и установить его на дымоход, необходимо определиться с размерами и, при необходимости, разработать чертёж.

В составные части входят: ось, розы ветров и колпак. До изготовления оси необходимо обдумать конструкцию, с помощью которой она будет крепиться к дымоходу. Как вариант, можно сделать простую прямоугольную конструкцию, на основе того же листового металла, прикрепив её саму к дымоходу. Чтобы сделать ось, нужна труба диаметром не более 1,5 см., при этом в верхней части трубы крепится шарикоподшипник, а в нижней – нарезается резьба. В качестве крышки для трубы вы можете сделать специальную декоративную заготовку с резьбой внутри.

  Особенности монтажа дымохода

Если вы хотите, чтобы флюгер показывал направление ветра, в таком случае, необходимо будет приварить в нижней части оси прутья с обозначением сторон света на Русском языке (С, Ю, З, В) либо с международным вариантом обозначения (N, S, W, E). Такие буквы вы можете, как вырезать сами из листа материала для флюгера, так и приобрести в специализированных магазинах. Чтобы быть уверенным в правильности розы ветров, лучше всего определить стороны света с помощью компаса и сделать её стационарной.

Необходимо помнить, что чуть ниже розы ветров нужно обязательно установить заслонку или козырёк для защиты от влаги. Козырёк может быть также приварен к втулке – основной движущейся части флюгера. Сама втулка также должна иметь внутреннюю резьбу и, впоследствии, скреплена с самой флюгаркой – резной фигурой, завершающей образ флюгера. Как раз в изготовлении флюгарки можно отойти от шаблонов и инструкций, и проявить фантазию. Некоторые люди используют для украшения конструкции силуэты животных, другие – знаки зодиака. Решать вам.

Когда подойдёт время устанавливать флюгер на крышу, лучше ещё раз убедиться, что все подготовительные процессы завершены до подъема, чтобы исключить ту ситуацию, когда вы будете вынуждены что-то дорабатывать на самой крыше.

Это не лучшим образом скажется на безопасности всего мероприятия. Итак, сначала крепим болтами удерживающую конструкцию для флюгера к дымоходу, затем сверяем компасом стороны света и фиксируем ось. На ось устанавливаем втулку с флюгаркой и процесс завершён. Как итог, флюгер, сделанный своими руками, будет радовать вас в два раза больше, а также будет иметь декоративное и практическое значение.

Флюгер — это отличное украшение для дымохода, которое можно легко сделать собственными руками. Еще с давних времен люди устанавливали на самый верх здания это удивительное приспособление, тем самым придавая ему индивидуальности. Флюгер на дымоход выполняет сразу две полезные функции. Во-первых, он украшает дом, а во-вторых, защищает его от попадания влаги и задувания сильного ветра.

Сегодня очень легко сделать флюгера на дымоходы своими руками. Чертежи, которые понадобятся для работы, можно отыскать в тематических журналах и на интернет-форумах. А также необходимо запастись материалами, из которых будет сделано интересное украшение.

Следует внимательно подойти к выбору материалов, из которых обычно изготавливается флюгарка. Как правило, ее размещают в труднодоступном месте. К тому же устройство будет постоянно подвержено неблагоприятным условиям. Чтобы флюгер быстро не утратил свой привлекательный внешний вид, необходимо выбирать для него высококачественные и прочные материалы. Они должны соответствовать следующим требованиям:

Если брать во внимание данные условия, то можно прийти к такому выводу: мастерить флюгер лучше всего из стали или меди.

Оцинкованную сталь нередко используют для формирования дымника. Такой флюгер прослужит минимум десять лет. Нержавеющая сталь немного превосходит этот материал по сроку службы. Медь же характеризуется высокой прочностью. Но ее обычно используют при изготовлении подобных устройств в производственных условиях.

Принято разделять дымники на трубу на два основных вида:

У нас наиболее востребован классический колпак. Его верхняя часть напоминает очертаниями крышу. Размер такого флюгера зависит от габаритов дымохода.

Конструирование флюгера своими руками — это очень интересный процесс, с которым сможет справиться любой человек. Есть два основных способа создания данной конструкции. Для начала стоит рассмотреть технологию, которая позволяет смастерить сводчатый дымник.

Перед тем как приступить к работе, не помешает раздобыть чертеж флюгера. Он поможет сориентироваться в этапах обустройства колпака для дымохода.

Интересно на крыше смотрится шатровая модель флюгера. Перед тем как приступить к ее конструированию, мастера советуют перенести чертеж устройства на картон. Бумажную заготовку следует согнуть и приложить к трубе дымохода. В случае необходимости следует подкорректировать элементы чертежа.

Шатровой флюгер делается следующим образом:

Прикрепить готовый дымник к трубе можно при помощи обычных металлических штырей. Некоторые хозяева предпочитают дополнительно покрывать флюгер краской, чтобы придать ему более приятный внешний вид. Этот этап можно смело пропускать тем, кто планирует установить украшение на трубе, идущей от печки, которая работает на дровах. Уже после первого использования дымник покроется толстым слоем сажи и копоти. Так что красить его просто нет никакого смысла.

Сконструировать флюгер на трубу дымохода, как можно было понять, достаточно просто. Нужно лишь заранее закупить все необходимые материалы и выделить на работу пару часов свободного времени.

Флюгер на дымоход - своими руками: видео по изготовлению

Правильно изготовив и установив флюгер можно не только использовать его как декоративный элемент, подчеркивающий индивидуальность жилого дома, но и придать ему функциональность, улучшив системы вентиляции и отопления, обеспечив безопасную их эксплуатацию.

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

  • неправильная конструкция отопительной системы;
  • неровности на внутренней поверхности трубы из-за налета в виде сажи;
  • нарушение системы вентиляции;
  • сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

  • ветра;
  • дождя;
  • температурных перепадов.

Дымник, внешне выглядящий как небольшой навес над дымоходом, устраняет неблагоприятное природное воздействие на выступающую его часть и предотвращает разрушения материалов компонента системы вентиляции.

Делаем своими руками

Чтобы сделать функциональный флюгер своими руками нужно представлять себе, как он выглядит в целом и в разобранном состоянии.

Составляющими конструкциями дефлектора являются:

  • ось;
  • подпятник;
  • корпус;
  • крышка корпуса;
  • вращающийся элемент;
  • полуцилиндр.

В некоторых моделях дымников для увеличения их эффективности добавляют два элемента:

  • нижний стакан, выполненный в форме цилиндра;
  • элемент верхнего стакана, требование, к которому – расширение к нижней его части.

Оба составляющих соединяются насадочным способом. На верхний стакан крепится крышка.

Дополнительная конструкция обеспечивает свободный выход газов из трубы, подсасывая его через получившееся пространство кольцевого типа.

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

  • устойчивость к коррозионному воздействию;
  • прочность;
  • легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Высота дымника в готовом виде должна соответствовать 1,7 части от внутреннего диаметра трубы дымохода, а ширина – 1,9 часть.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

  • полукруга;
  • плоскости;
  • плоскости и полукруга с прикрепленной крышкой;
  • плоскостной крышей двухскатно-щипцового типа.

Процесс изготовления

Процесс изготовления можно разбить на несколько этапов:

  1. Произведение выбора материала дымника.
  2. Проектирование будущего изделия в соответствии со своими пожеланиями и обязательными требованиями. Результаты проектирования следует оформить в виде чертежа. Секретом быстрой и успешной работы в производстве флюгеля является изготовление всех деталей конструкций в соответствии с чертежными данными.
  3. Нанесение на жесткий картон выкроек составляющих элементов флюгеля.
  4. Приложить картонные выкройки на используемый материал и обвести строительным маркером по контуру.
  5. Вырезать детали при помощи инструмента. Для резки листов металла можно применять электроножницы, инструмент плазменной резки или электролобзик со специальной пилкой.
  6. Изготовление кронштейнов, необходимых для крепления на поверхности трубы дымохода колпака.  Для этого необходимо замерить величину длины окружности трубы. Из листового железа вырезать заготовку прямоугольной формы, длина которой соответствует измеренному значению, ширина равна глубине обработки трубы, обычно 10-20 сантиметров. Чем больше диаметр трубы, тем больше величина ширины заготовки для кронштейна. После предварительного просверливания отверстий по меньшей стороне заготовки для изготовления хомута, необходимо обернуть ею трубу с наружной стороны и скрепить по стыку болтами.
  7. Проведение сборки дефлектора, состоящего из диффузора, внешнего колпака и цилиндра. Вырезанные детали цилиндра, обратного конуса и диффузора при помощи сварочного аппарата, заклепок и болтов необходимо соединить в единую конструкцию, согласно чертежу.

Установка

Монтировка на дымоход осуществляется только после окончания сборочных работ флюгера.

Установка дымника на дымоход осуществляется в несколько этапов:

  1. Установка цилиндра на трубу.
  2. Фиксирование цилиндра крепежными элементами.
  3. Осуществление крепежа диффузора и колпака с помощью хомутов.

Для лучшей работы дымника колпак следует крепить к цилиндру в виде обратного конуса, что позволит изделию функционировать при любой скорости и направлении ветра.

Блиц-советы

  1. При наличии прямого дымохода установка покажет наилучшие результаты своей функциональности.
  2. В процессе самостоятельного изготовления дымника обязательно следует придерживаться вышеуказанных пропорций.
  3. Изготавливать флюгер необходимо строго по выкройкам составляющих элементов, нанесенных на картон.
  4. Обязательным требованием к конструкции является наличие обратного конуса под колпаком.
  5. Если дымовая или вентиляционная труба прямоугольного или квадратного профиля, то крепление к ней круглого сечения дефлектора осуществляется с помощью переходных патрубков.
  6. При большом сечении трубы дымохода к дефлектору необходимо приклепать и заделать в кладку внутренней стороны трубы переходные ножки
  7. Переход от квадратной формы трубы к круглому сечению дефлектора осуществляется за счет постепенного напуска кладки.
  8. Установка флюгера-дефлектора эффективна на дымоход от печей, функционирующих на твердом топливе. При сжигании газа на оборудовании происходит конденсирование водяных паров и образование наледей.

Статья была полезна?

0,00 (оценок: 0)

Устройства усиления тяги в дымоходе: да или нет? | Hetta

Правильно спроектированный и установленный дымоход обеспечивает хорошую тягу. Как минимум, достаточную, чтобы не задумываться о каких-либо дополнительных устройствах ее усиления. Но на один собранный по всем правилам профессионалами дымоход приходится несколько самодельных, собранных из приобретенных самостоятельно компонентов и спроектированных по принципу «и так сойдет». Их владельцам приходится задумываться, как усилить тягу в дымоходе, защитить его от ветра при близком расположении к высоким постройкам. Столкнувшись с обратной тягой или ее недостатком для нормальной работы печи, камина или котла, у владельцев возникает первая мысль — что можно установить, чтобы исправить ситуацию? Рынок, естественно, готов предложить массу всевозможных дефлекторов, флюгеров, турбин и дымососов. Так ли это эффективно?

Дымоходный дефлектор

Это аэродинамическое устройство, предназначенное для усиления тяги в дымоходе посредством отклонения от него воздушных потоков. Боковой ветер или поток воздуха, отраженый от крыши «подсасывает» дым из трубы, усиливая тем самым тягу.

Это устройство действительно помогает, но как обычно есть одно «но»: помогает только в том случае, если дефлектор правильно подобран не только по диаметру дымоходной трубы, но и по данным ветровой нагрузки.

Турбовент

Это механическое устройство в виде турбины, которая использует энергию ветра, вращаясь и создавая разрежение над дымоходом. Такое устройство хорошо для системы вентиляции или газового котла, но применять его в системах с твердотопливными котлами, печами или каминами не стоит. К тому же, это решение не лишено недостатков: в штиль оно работать не будет, а во время ветра — будет вращаться даже тогда, когда печь не работает. И тем самым «вытягивать» тепло из дома. В сильный же ветер устройство может привести к чрезмерной тяге, а это опасно перегревом первых метров дымохода и даже возгоранием сажи в нем, если дымоход не прочищен вовремя.

Флюгеры

Это устройство, которое всегда поворачиается против направления ветра и тем самым заслоняет устье дымохода от воздушного потока. Таким образом, это устройство никак не поможет усилить тягу, а лишь уменьшит влияние ветра на работу дымохода. Флюгер требует постоянного ухода (он нуждается в периодической смазке подвижной части), без которого может остановиться вследствие замерзания зимой или засорения и тем самым сыграть противоположную роль.

Дымовой вентилятор или дымосос

Это электрическое устройство, устанавливаемое на дымоход для того, чтобы усилить тягу в трубе. По сути — принудительная вытяжка из канала. В последнее время появились некие гибриды дымовых вентиляторов с турбовентом. Работает это так: когда ветер есть, работает турбовент, а двигатель вентилятора отключен. А если скорость ветра низкая, ветра нет вообще или по каким-то причинам тяги недостаточно — включается электромотор.

И напоследок

Законы аэродинамики пока еще никто не отменял. Под любым препятствием, установленным в дымоходной трубе или непосредственно над оголовком, неизбежно образуется зона повышенного давления. Поэтому вполне обычные последствия многих самостоятельных доработок дымоходов — это копоть, повышенное образование конденсата, темные потеки на оголовке дымохода.

Помните: любое устройство, перекрывающее трубу дымохода, практически со стопроцентной вероятностью вызовет сажистую копоть и конденсат. Лучший способ увеличить тягу в дымоходе — это изначально правильно его спроектировать и установить, доверив работу профессионалам.

P.S. Украина СНиП 2. 04.05-91, пункт 3.75: «…. Устройство зонтов, дефлекторов и других насадок на дымовых трубах не допускается».

виды, устройство, установка и монтаж

Флюгер на трубу канала дымохода – это не просто декоративная деталь, которая позволяет придать более выразительный тон для всей крыши, это кроме того и очень важная технологическая составляющая для нормальной работы всей системы отведения дыма.

Что такое флюгер и его виды?

Флюгер считается наиболее старинным декоративным элементом, который ко всему прочему еще и выполнял защитные функции. Из себя он представляет металлическую форму, на которой закреплен флажок, противовес.

Схема функционирования флюгера

Принцип работы достаточно прост, для работы нужно, чтобы противовес поворачивался в ту сторону, откуда дует ветер, а флажок тем самым будет показывать это направление. Это декоративный элемент, который, кстати, впервые на Руси стали использовать с приходом Петра 1. У нас изображение на металлической форме зачастую было в форме народных домашних животных, как правило, петуха. В поверьях было сказано, что это животное способствует защите дома от всевозможных бесов и злых сил.

Кроме такого рода функций флюгера, нужно напомнить, что не редко флюгер для дымохода использовали, как защиту от осадков. К противовесу с той же стороны закреплялся металлический либо деревянный «козырек», который при повороте в определенную сторону, закрывал подветренную часть дымохода от осадков, мусора и прочего.

Основные виды:

  • Показывающий направление ветров. Несмотря на огромное количество современных приборов, все еще можно встреть флюгеры на станциях. Большее их распространение было выявлено в приморских окрестностях, ведь от силы и направления всегда зависела погода в море.
  • Вильда. Это современный специальный флюгер, который позволяет узнать уже не только направление, но также силу ветряного потока. Для определения силы, на нем закрепляется вертикальная пластина, насколько она повернута и будет означать силу ветра.

Флюгер Вильда

Размеры флюгера, форма

Флюгарка на дымоход может иметь самые разнообразные размеры и даже формы. Смотря, какой вкус у домовладельца, поэтому это исключительно дело каждого при выборе. Но, принято считать, что стандартные размеры для домов и коттеджей в пределах 100 квадратных метров – это сам постамент флюгера 40-50 см. и непосредственно поворачивающаяся горизонтальная часть в среднем 80-85 см.

Флюгер в форме птицы

С формами все намного сложней, здесь нужно учитывать местность, в которой вы живите, чтобы ваша конструкция не выбивалась из вашего приусадебного участка и из всего архитектурного строя местности. Выбирайте диких животных, или, к примеру, обычного петуха, который будет смотреться отлично, особенно для деревянных домов.

Материалы для изготовления

Помимо классических материалов для флюгарки на трубу вашего дымохода, можно использовать самые разнообразные подручные материалы, к примеру, бутылки, диски, пластик, фанеру и тому подобное. Но, безусловно, наибольшее удовольствие владелец получит от красивой и монументальной металлической флюгарки.

Материал для флюгера нужно использовать, как медь, так и более прочную сталь. Но, не забывайте, что перед установкой, нужно обработать поверхности, чтобы конструкция прослужила намного дольше.

Делаем своими руками

Дымоход с металлическим флюгером можно изготовить собственноручно, но для этого нужно знать некоторые особенности. К примеру, позаботьтесь о куполе, том месте, куда в последующем будет установлен прибор. Нужно:

  • Крепим стойки на цилиндр.
  • Устанавливаем верхний цилиндр и обратный конус.

Подробней с тонкостями можно ознакомиться по чертежам.

Этапность изготовления своими руками:

  1. Делаем опору, для этого подойдет труба диаметром 1,3 см. а длиной не более 12 см.
  2. Нарезаем резьбу.
  3. Вкручиваем по резьбе специальный подшипник, можно автомобильный или любой другой, лишь бы по размеру подходил.
  4. По бокам привариваются пластины, на вид будут представлять распорки. Учитывайте, что они не должны мешать вращению.
  5. Устанавливаем розу ветров, где-то посередине трубы. Это стальные прутья с приваренными на краях буквами.
  6. Обязательно закрываем колпачком трубу, чтобы туда не попадали осадки.
  7. Колпачок нужно сделать с подшипником, чтобы на нем хорошо после вращалась сама стрелка и флажок.

Как видим, самим сделать флюгер на дымоход не так уже и сложно.

Установка

Когда конструкция собрана, обработана специальной краской, можно приступать к монтажу непосредственно на дымоход. Заранее подготовьте «площадку» на трубе, со стойками. Можно это сделать на самом «зонтике», если его конструкция позволяет. После дымоходный флюгер прикручивается к стойкам теми пластинами, которые были приварены по краям заготовки. Все готово.

Флюгер на дымоход – процесс изготовления

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Блок: 1/6 | Кол-во символов: 209
Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Устройство и принцип действия

Дефлектор — аэродинамическое устройство, которое монтируется сверху над вентиляционным каналом, дымоходом. Его роль заключается в усилении тяги.

Стандартный дефлектор для дымохода состоит из цилиндра, диффузора, защитного колпака. Также устройство снабжается кольцевыми отбоями, находящимися внизу, вокруг диффузора.

В основе функционирования данного прибора лежит закон Бернулли. Суть его заключается в том, что чем с большей скоростью движется воздушный поток при изменении поперечного сечения канала, тем ниже статическое давление в этом сечении.

Таким образом, установленный сверху дымовой трубы дефлектор, является преградой для воздуха. В момент, когда ветер соприкасается со стенками цилиндра, он лишается своей силы и распадается на большое количество маленьких воздушных потоков, мощность которых очень низкая. Некоторые из них движутся по корпусу и смешиваются с дымом, который выводится из трубы. Благодаря такому процессу, тяга в дымоходном канале становится больше. Еще одна важная функция дефлектора состоит в том, что он не позволяет попадать в канал мусору, снегу, дождю.

Блок: 2/17 | Кол-во символов: 1120
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Флюгер или флюгарка – для чего он нужен?

Флюгер-дымник функционален

По сути, флюгер или флюгарка – это простой колпак. Его называют и по-другому, например:

  • колпак на дымоход,
  • зонт на дымоход,
  • зонт на трубу,
  • оголовок трубы.

Колпак на трубу дымохода

Качественно изготовленный флюгер является неотъемлемой частью дымохода, который плюс ко всему делает внешний вид кровли эстетичным и законченным.

Увеличивает тягу

Главное его предназначение, это предотвращение появления обратной тяги или задува ветра. В результате при его наличии обеспечивается безопасное эксплуатирование дымохода. Также он защищает от попадания в дымоходную систему осадков в виде дождя, снега и тому подобного. Монтаж флюгера в некоторых случаях необходим и по другой причине. Нередко поднять трубу дымохода до зоны ветровой подпоры не удается, поэтому установка флюгера является хорошим решением.

Обратите внимание! Незащищенная труба дымохода не прослужит долго. Перепады температуры, воздействие осадков, ветер разрушают дымоход, что вызывается сыростью в верхней части трубы.

Крепление флюгера-дымника

Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной.

Блок: 2/4 | Кол-во символов: 1185
Источник: https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

Блок: 2/6 | Кол-во символов: 2029
Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

  1. Из подготовленного листа металла вырезают элементы флюгера.

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

  1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Блок: 3/4 | Кол-во символов: 1414
Источник: https://KaminOchag.ru/kontent/stati/dyimoxodyi/flyuger-dlya-dyimoxoda-svoimi-rukami-chertezhi.html

Типы флюгеров

Флюгеры могут отличаться не только материалом изготовления, но и некоторыми конструктивными особенностями. Среди большого разнообразия типов и моделей флюгеров, сегодня можно встретить:

  • зонт на трубу,
  • колпак на трубу,
  • дымник с установленным флюгером.

Кованый флюгер

Например, можно встретить оригинальные флюгеры в стиле арт. В этом случае на флюгере преобладает большое количество элементов ковки, резных и других деталей. В большинстве случаев для их изготовления применяется металлический профиль, кованый металл или металлический лист в 4 мм, оцинкованная сталь.

В стиле арт

Что касается изготовления этого предмета, то этот процесс должен выполняться согласно существующим требованиям пожарной безопасности. По этой причине флюгеры оборудуются специальным экраном, который изготавливается из стали, по толщине превышающей полсантиметра. Данный экран устанавливается от крыши дымохода на расстоянии 40 мм и выполняет функцию защиты от влаги и перегрева. Такой элемент кладется на последний ряд кирпича, благодаря чему кирпичная кладка дымохода сохраняется продолжительное время.

Обратите внимание! При соблюдении технологии изготовления флюгера он будет защищать дымоход от косого дождя/снега.

Можно встретить более сложные конструкции, которые отличаются и большей практичностью. Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками.

Блок: 3/4 | Кол-во символов: 1632
Источник: https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/

Есть ли недостатки

Несмотря на полезность такого приспособления, флюгеры имеют некоторые отрицательные моменты:

  • вращающиеся детали подвергаются коррозионному воздействию, что значительно сокращает срок их службы;
  • в зимнее время года на металлических частях собирается конденсат, образующийся за счет горячего пара, который выходит из трубы, и под воздействием холода замерзает, прерывая вращение флюгарки.

Последний недостаток способствует возникновению определенных сложностей при использовании прибора в регионах с суровым климатом.

Блок: 4/9 | Кол-во символов: 530
Источник: http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

  • неправильная конструкция отопительной системы;
  • неровности на внутренней поверхности трубы из-за налета в виде сажи;
  • нарушение системы вентиляции;
  • сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

  • ветра;
  • дождя;
  • температурных перепадов.

Блок: 7/17 | Кол-во символов: 1105
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

  • Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:

Блок: 4/6 | Кол-во символов: 3035
Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Блок: 5/5 | Кол-во символов: 1311
Источник: https://nashprorab.com/flyuger-na-dymokhod-svoimi-rukami-cherte/

Монтаж дефлектора на дымоход

Подобное устройство должно устанавливаться на металлический дымоход любого диаметра. Для этого нужно строго соблюдать правила:

  1. Используя болты, на трубе дымохода надо закрепить нижний цилиндр и хорошо его зафиксировать.
  2. Далее, посредством заранее подготовленных хомутов, надо установить верхний цилиндр (диффузор).
  3. После этого на кронштейн надевается корпус и колпак.

Специалисты советуют под колпаком разместить обратный конус. Это необходимо для того, чтобы дефлектор мог хорошо справляться со своей основной задачей при ветре, проходящем снизу.

Подводя итог стоит еще раз отметить, что система вентиляции и дымоход играют очень значимую роль в хорошей работе отопительных устройств. Поэтому ответ на вопрос: зачем нужен дефлектор на дымоход? — очевиден. Устройство имеет очень важное предназначение, позволяет эффективно функционировать всей отопительной системе.

teplofan.ru

Блок: 6/17 | Кол-во символов: 909
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Используемые материалы

Подобные приспособления создают в основном из меди или стали, а затем покрывают их краской, предназначенной для выполнения наружных работ. Некоторые мастера для изготовления изысканного и функционального украшения для дымохода применяют ковку. Порой даже можно встретить приспособления, созданные из совершенно простых вещей: ненужного диска, пластиковой тары, куска жести и прочих подручных предметов, отслуживших свой век.

Флюгер реагирует на дуновение ветра основными деталями: корпусом и осью. Вращение последней происходит за счет подвижности шарикоподшипников, для которых необходимо создать надежную защиту от попадания влаги на смазанный участок.

Выбирая флюгер на крышу жилища, следует соизмерить его с общими габаритами здания. Желая соорудить такое приспособление для двухэтажного дома средней площади, предпочтительно выбрать параметры 400/700 или 500/800 мм. Довольно маленькие фигуры устанавливаются на дымовых трубах отапливаемых гаражей и беседок, а также небольших крохотных домиков на садовом участке. Рассчитав необходимые размеры флюгарки на дымоход, важно не забыть и о диаметре оси, которая принимает на себя основную нагрузку.

Блок: 6/9 | Кол-во символов: 1169
Источник: http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

  • устойчивость к коррозионному воздействию;
  • прочность;
  • легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Блок: 4/8 | Кол-во символов: 658
Источник: https://orcmaster.com/remont/krysha/dymoxod/flyuger.html

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

  1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

    Крепления нужны и для конуса

  2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

    Заклепки позволяют надежно скрепить элементы

  3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

    Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Блок: 4/5 | Кол-во символов: 2074
Источник: https://legkovmeste. ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html

Рекомендации специалистов

Чтобы флюгер из металла хорошо вертелся, в его корпус нужно залить солидол либо другое подобное вещество.
Для увеличения срока службы приспособления и улучшения его внешнего вида следует использовать высококачественную эмаль для наружных работ.

:

Блок: 9/9 | Кол-во символов: 273
Источник: http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html

Изготовление и установка

Дефлектор в продольном разрезе

Безусловно, в каждом отдельном случае технология установки флюгера будет отличаться. Это будет зависеть от используемого материала для изготовления дымохода. Например, это может быть асбестоцементная труба. Итак, процесс изготовления состоит из следующих последовательных шагов. Дефлектор флюгер должен выполняться из устойчивых к коррозии материалов. В нашем случае диаметр дымохода равняется 120 мм. Поэтому первым делом закрепляется стойка (4) при помощи гайки М6 (8) и болтов М6 (7) к нижнему цилиндру (9). Затем следует воспользоваться хомутом (5) и прикрепить верхний цилиндр (3). Далее на фальце собирается обратный конус (2). Конусообразный колпак монтируется и устанавливается при помощи специальных заклепок (6).

Флюгер-дефлектор

Конструкция флюгера изготавливается по простой технологии, поэтому эта работа по силам каждому.

Блок: 4/4 | Кол-во символов: 905
Источник: https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

  • полукруга;
  • плоскости;
  • плоскости и полукруга с прикрепленной крышкой;
  • плоскостной крышей двухскатно-щипцового типа.

Блок: 10/17 | Кол-во символов: 514
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Что такое дефлектор и каким образом он улучшает тягу

Наверное, нет такого человека, который бы не замечал колпаков причудливой формы, установленных на верхушках дымовых труб и вентиляционных каналов. Если провести опрос, для чего служат подобные устройства, то большинство ответит, что дефлектор или дымник (так его называют печники) нужен для того, чтобы в печную трубу не попадала грязь и влага. Конечно же, будут и более знающие люди, которые скажут, что простая металлическая надстройка служит ещё и для усиления тяги. И лишь единицы смогут объяснить, каким образом это происходит.

Установленный на печную трубу дефлектор видели многие, однако лишь единицы знают его устройство и принцип действия

А вместе с тем всё просто. Чаще всего снижение тяги и ухудшение тепловой эффективности печи появляется на фоне резких изменений атмосферного давления или при сильном ветре. Неблагоприятствующие погодные условия нередко приводят даже к обратной тяге, вызывая задымление помещений. И вот тут-то на помощь и приходит дефлектор. В переводе с английского «deflector» есть ни что иное, как отклоняющее устройство или отражатель — эти слова как нельзя лучше характеризуют принцип работы несложной конструкции.

Установленный на пути ветра, дефлектор заставляет воздушный поток огибать его по периферии, способствуя появлению зон высокого и низкого давления. Если вы помните школьный курс физики, то сможете вспомнить закон Бернулли — по этому же принципу работает и большинство современных усилителей тяги. Разреженная атмосфера с подветренной стороны дефлектора позволяет создать дополнительный перепад давления между поддувалом и верхним срезом печной трубы. В итоге дым как бы принудительно «высасывается» из дымохода, благодаря чему усиливается приток воздуха в зону горения.

Принцип действия усилителя тяги основывается на законе Бернулли

Тема дымоходных отражателей совсем недавно широко обсуждалась в научных кругах, вследствие чего появилось немало интересных конструкций. По проведённым исследованиям некоторые из них могут увеличить КПД теплового прибора на 20%. По этой причине подбор и расчёт отражателя является одним из важнейших этапов при конструировании печей прямого горения.

Блок: 14/17 | Кол-во символов: 2185
Источник: https://remontkvartiri.me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html

Кол-во блоков: 26 | Общее кол-во символов: 24678
Количество использованных доноров: 8
Информация по каждому донору:
  1. http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/: использовано 4 блоков из 6, кол-во символов 5720 (23%)
  2. https://KaminOchag.ru/kontent/stati/dyimoxodyi/flyuger-dlya-dyimoxoda-svoimi-rukami-chertezhi.html: использовано 1 блоков из 4, кол-во символов 1414 (6%)
  3. https://orcmaster.com/remont/krysha/dymoxod/flyuger.html: использовано 1 блоков из 8, кол-во символов 658 (3%)
  4. https://nashprorab.com/flyuger-na-dymokhod-svoimi-rukami-cherte/: использовано 2 блоков из 5, кол-во символов 2325 (9%)
  5. https://remontkvartiri. me/other/flyuger-deflektor-na-dymohod-svoimi-rukami-chertezhi.html: использовано 5 блоков из 17, кол-во символов 5833 (24%)
  6. https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html: использовано 1 блоков из 5, кол-во символов 2074 (8%)
  7. https://kryshasvoimirukami.ru/flyuger-na-dymohod-svoimi-rukami/: использовано 3 блоков из 4, кол-во символов 3722 (15%)
  8. http://PechnoeDelo.com/dymohod/fluger-na-dymohod-svoimi-rukami.html: использовано 4 блоков из 9, кол-во символов 2932 (12%)

Установка кожуха дымохода - какой тип работает лучше всего?

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Если вы подумываете об установке кожуха дымохода, скорее всего, вы испытываете нисходящую тягу, задыхание или уменьшенную тягу в дымоходе из-за сильного ветра.

Хотя не каждому дымоходу нужен кожух, они могут быть полезны, если у вас постоянно возникают проблемы с дымом, заполняющим вашу гостиную, кухню и дом.

В идеальных условиях теплые газы, образующиеся при горящем огне, будут уносить дым в дымоход и за пределы вашего дома .

Однако гористая местность, ветреный климат и плохая конструкция дымохода могут позволить сильным ветрам обратить вспять восходящий поток в дымоходе, в результате чего вредные и вонючие пары попадут обратно в дымоход в ваш дом.

Важно понимать, что не каждому дымоходу нужен кожух.

Фактически, установка некоторых моделей, таких как вращающийся колпак, на правильно функционирующую трубу, может привести к тому, что огонь будет слишком горячим, и вы можете повредить или пережечь дровяную горелку или компоненты камина.

Чтобы убедиться, что вы покупаете или устанавливаете правильный кожух на дымоход, давайте рассмотрим различные варианты, чтобы определить, какой из них лучше всего подходит для ваших нужд.

Кожух дымохода вращающийся и вращающийся

Помимо уменьшения нисходящего потока в дымоходе, кожух может также предотвратить попадание в дымоход белок, птиц или дождя.

Или, если у вас есть дымоход, который больше не используется, можно использовать кожух, чтобы закрыть дымоход, позволяя при этом небольшой поток воздуха.

Наиболее распространенным и эффективным кожухом для уменьшения нисходящего потока является кожух , направленный против ветра.

Обычно изготовленный из нержавеющей стали, хороший направленный кожух всегда будет располагаться против ветра.

Вращающийся кожух дымохода из нержавеющей стали

Это заставляет ветер обтекать кожух, что фактически приводит к увеличению тяги в дымоходе.

Перед покупкой кожуха дымохода этого типа убедитесь, что кожух предназначен для работы с горючим, которое вы сжигаете (например, дрова, природный газ или мазут), и убедитесь, что основание подходит для вашего дымохода.

Они доступны в различных базовых размерах, поэтому довольно легко найти тот, который будет работать.

Другой тип кожуха - вращающийся кожух дымохода .

Они используют силу ветра для вращения турбиноподобного устройства, увеличивая тягу.

По сути, он создает вакуум в дымоходе, всасывает свежий воздух в дымоход и выводит его за пределы дома.

Хотя вращающийся кожух иногда может использоваться для нескольких видов топлива, он обычно используется только для целей вентиляции, поскольку на самом деле может создавать слишком большую тягу и создавать перегорания в дровяном устройстве.

Кожух вытяжной трубы из нержавеющей стали

Вращающиеся кожухи обычно являются самым дорогим типом кожухов, которые вы можете купить из-за их сложной конструкции и вращающихся частей.

После установки они обычно требуют лишь небольшого обслуживания.

В некоторых случаях вращающийся кожух можно успешно использовать для увеличения тяги в дымоходе, когда возникает серьезная проблема с понижением тяги.

Если вы планируете установить один из этих кожухов на дровяном устройстве, убедитесь, что кожух рассчитан на работу с древесным топливом .

Если у вас возникли проблемы с вращающимся кожухом, который не работает должным образом, есть вероятность, что вокруг движущихся частей кожуха образовались отложения.

Многие производители рекомендуют снимать и очищать вращающийся кожух раз в год и смазывать все движущиеся части.

Установка заглушки дымохода

Если тяга не является для вас проблемой, можно также установить некоторые типы кожухов, чтобы предотвратить попадание белок или птиц в дымоход.

На самом деле птицы довольно часто влетают в дымоход, будь то случайно или они ищут место для гнезда .

Попав внутрь дымохода, их трудно удалить, и если животное умирает внутри, вы останетесь с ужасным запахом на много недель.

Заглушка дымохода из оцинкованной стали

Чтобы решить эту проблему, вы можете приобрести кожух, который служит нескольким целям.

Крышка от дождя в верхней части кожуха предотвращает попадание воды в дымоход.

Кроме того, проволочная сетка на внешней стороне служит искрогасителем и устройством для отпугивания птиц и животных.

Устройство легко установить, просто убедитесь, что вы приобрели размер, который соответствует вашему дымоходу .

Листья и другой мусор могут скапливаться вдоль наружного экрана, что уменьшит тягу внутри дымохода.

Чтобы решить эту проблему, просто снимите кожух и при необходимости очистите его.

Общий вид - Установка кожуха дымохода

Если из-за сильного ветра, гористой местности или плохой конструкции дымохода возникает нисходящий или обратный поток воздуха, попробуйте установить кожух, направленный против ветра, чтобы решить эти проблемы.

Если вам специально не нужна повышенная вентиляция, я рекомендую использовать обтекатель, направленный против ветра, вместо вращающегося кожуха .

Они просты в установке и отлично справляются с нисходящими потоками, вызванными ветром.

Заглушка для дымохода интернет-магазин

Уважаемый посетитель,

Есть две среды воздушного потока, связанные с заглушками дымохода. Внешний воздушный поток (ветер) отвечает за создание низкого давления воздуха вокруг заглушка дымохода, которая дополнительно переводится на дополнительную тягу (для правильно спроектированной заглушки) к вытяжке дымохода, чтобы повысить производительность дымохода. Внутренний воздушный поток (горячая печь или камин газов) следует выводить из дымохода с минимальным коэффициентом сопротивление при обеспечении защиты от дождя. Весь внутренний воздух проходы наших крышек были разработаны, чтобы обеспечить то же самое или большее поперечное сечение по сравнению с оригинальным дымоходом, поэтому наши заглушки не станет узким местом для дымохода.

Некоторые ПРОБЛЕМЫ DOWNDRAFT Рассмотрены
Проблемы с дождем & Вертикальное смещение ветра
Шумный Дымоход и пилотный свет
Wind Shadow Нисходящий поток
Холодный дымоход

Чтобы помочь вам выбрать правильный колпак для камина, мы разработали ВЫБОРНАЯ страница. Он дополнен картинками и легко следовать инструкциям. Гид перенесет вас на страницу, где вы можете заказать выбранную вами заглушку прямо в Интернете.Мы иметь в наличии широкий ассортимент размеров заглушек для дымоходов, и если вы не можете найти подходящего размера онлайн, вы можете изготовить колпак дымохода нестандартного размера.


Люди называют этот колпак дымохода разными именами - Ветер. Кепка направленного действия, римский шлем, хвост петуха и другие названия, но мы назовите это SkyRider. Верхняя каска кепки может свободно вращаться вокруг его вал. Когда дует ветер, ласт выравнивает капюшон против ветра и передняя юбка будет отводить все воздушные потоки по бокам кепки наряду с дождем и снегом решая проблемы нисходящего потока, связанные с ветром.Кроме того, когда ветер обтекает шапку таким образом, создается низкий уровень воздуха. давление над дымоходом из-за разницы скоростей воздуха внутри и вне дымохода. Этот эффект помогает дымоходу лучше втягивать воздух. Обтекаемая форма колпачка рассекает воздух с очень небольшим сопротивление и выдерживает очень сильный ветер.

кепка SkyRider (ветровая) СР-6 " показано, 115 долларов.94 (нержавеющая сталь), Доступны многие другие стандартные размеры


Все началось с изучения аэродинамики, то есть движения воздуха. когда он взаимодействует с объектами. Движущая сила за глубокой развитие аэродинамики - это ее приложения к самолетам, но законы и анализ аэродинамики действительны для любого объекта, движущегося через жидкость или воздух в случае с крышками.
Есть сходства между самолеты и дымоходы. Самолет движется по воздуху, пока воздух двигается вокруг крышки дымохода, но на самом деле это одно и то же.Кроме того, И самолет, и крышка дымохода сделаны из тонкого листового металла, а некоторые могут применяться методы физического усиления самолетов к дымоходам, чтобы выдерживать сильный порывистый ветер.


(крышка дымохода из нержавеющей стали FLC 13x13 показано $ 126,86, Доступны многие другие стандартные размеры )


Годы расчетов, тестирования и переосмысления дали нам знания и опыт разработки ассортимента инновационных заглушек для дымоходов, и создан для решения большинства проблем с дымоходом.Наши кепки не броские или зуд в глазах, затмевающий внешний вид дома, но они скорее дополняет уникальную архитектуру вашего дома.

(Медный колпак от дождя RCcb Показано 8x12,5, 336,46 долларов. Доступны многие другие стандартные размеры )


Кепка DraftMaster - убежденные любители каминов любимый. Ветер - одна из немногих вещей, которые бесплатны в нашей стране, поэтому почему бы не использовать его для увеличения производительности дымохода.Эта крышка - лучшее, что когда-либо случалось с вашим дымоходом. Он обеспечивает максимальную производительность, 100% защиту от дождя и долгий срок службы. гарантия. Эта крышка дымохода может легко решить любые проблемы, связанные с нисходящим потоком воздуха и не допускайте попадания влаги в дымоход.
Создание DraftMaster на основе закона Бернулли, где давление и скорость обратно пропорциональны. Считай, что у нас ветер рядом наш дымоход. По закону Бернулли он создаст нижний воздух. давление в дымоходе по сравнению с давлением воздуха внутри дымохода. дымоход, в котором поток воздуха относительно медленнее.Это заставит воздух внутри дымохода двигаться к этому отверстию, создавая восходящий поток. DraftMaster имеет два отверстия: одно снизу, а другое сверху, поэтому будет вдвое эффективнее, чем просто открытый дымоход. Также есть проходы для борьбы с вертикальным ветром. Кроме того, внутренний конус и геометрия этой крышки (математически рассчитанная) обеспечивает ламинарную (не турбулентный) поток воздуха для минимального сопротивления изнутри дымохода на улицу.Максимальная производительность DraftMaster достигается при тщательном расчеты и многочасовые тестирования. Все эти концепции будут обеспечить максимальный апдраф за счет крышки DraftMaster, нигде больше не встречавшейся. Эта крышка дымохода идеальна для тех ситуаций, когда домовладелец требует самого лучшего.

(нержавеющая крышка DraftMaster ДМ-8 " показано, $ 178,93, Доступны многие другие стандартные размеры )


AirManager - младший брат DraftMaster.AirManager снижает восходящие потоки в ветреную погоду (никакая другая заглушка дымохода на рынке не может для этого), что означает экономию энергии ($$$). Кроме того, это Заглушка дымохода в ~ 1,5 раза меньше, чем «Заглушка DraftMaster» (для сравнения тома). Бейсболки AirManager настоятельно рекомендуются для работы в ветреных районах. они не рекомендуются для дымовых труб, так как они выхлоп через стенки крышки, и это вызовет изменение цвета стен.Заглушка дымохода идеальна для газовой камины, газовые водонагреватели и другие газовые приборы. Лучший подходит для ветреных мест.

(нержавеющая AirManager AM 8 "x10" показано, $ 194,06, Доступны многие другие стандартные размеры )


Все заглушки для дымоходов поставляются с бесплатным 1 " сетчатый искрогаситель (экран).


Реестр предприятий по дизайну дымоходов.

Наши колпачки для дымоходов прослужат вам всю жизнь и дальше. Они доступны в нескольких стилях и размерах.

Все наши дымоходные колпачки полностью собран и прост в установке. Никакого сверления или приклеивания, все, что вам нужно, это всего один гаечный ключ на 7/16 для затяжки болтов.Все наши колпаки для дымоходов изготовлены из сверхпрочной нержавеющей стали. из стали или твердой меди и имеют пожизненную гарантию.

Нержавеющая стальной металл будет иметь матовый вид, а медь потемнеет естественно, что помогает гармонировать с домом и окружающей средой. Колпачки из нержавеющей стали не ржавеют на протяжении всей жизни. Мы можем легко предоставить вам пожизненную гарантию. Металлы, доступные в листовой материал - нержавеющая сталь T3O4 (24 калибра) и сплошная медь на 2 унции.Дизайн крышки дымохода имеет пожизненную гарантию на нашу продукцию, которая покрывает все производственные дефекты.


Когда я его распаковал, мне было очень впечатлен прочным характером продукта. В субботу я пошел на крышу, чтобы собрать его, и мне потребовалось не более 5 минут, чтобы наденьте его и закрепите с помощью очень простой системы, которая поставляется с Заглушка дымохода . Все приспособлено, как будто было сделано для именно та труба, что у меня в дымоходе.Абсолютно потрясающий товар !!!!! Чрезвычайно хорошо собраны, прочны и действительно легко положить на дымоход.

Достаточно часто люди жалуются, если что-то идет не так, но я думаю, что также важно позволить людям знаете, если они что-то делают правильно, а вы, ребята, определенно делаете.

Благодарить вас за колпак дымохода медный .Не только красиво, но и как инженер-архитектор, я могу сказать, что он сделан очень хорошо. В качество намного превосходит другие аналогичные продукты на рынке, по очень разумной цене.

Очень благодарен, Джон ...

DraftMaster прибыл сегодня. Это отлично и подходит красиво и аккуратно. Установлю завтра. Спасибо за отличный сервис и потрясающий колпак дымохода.С уважением, Ли ...

Дорогой дизайн крышки дымохода, 😉
Хорошее обслуживание клиентов. Мне нравится, что. Спасибо.

Эта крышка дымохода великолепна из измельчить. Превосходный материал, прочная конструкция, отличные результаты
после простой установки. Результаты были именно такими, как мы пытались добиться.

Как смазать вращающийся колпак дымохода | Home Guides

Вращающиеся заглушки для дымоходов - это устройства пассивной вентиляции, которые способствуют отводу дымовых газов.Они вращаются с помощью центральной оси, прикрепленной к раме, расположенной над дымоходом. Ось поддерживается подшипником, который позволяет ей вращаться. Используются два типа подшипников: подшипник скольжения или роликовый подшипник. Подшипники скольжения обычно используются в небольших электрических приборах, таких как вентиляторы, и ось - это то, что требует смазки. Роликовые подшипники обычно используются в системах с более высокими скоростями и более высокими нагрузками, таких как ступицы автомобильных колес, и ролики требуют смазки.

Роликовые подшипники

Заполните шприц для смазки высокотемпературной смазкой.

Наденьте пару обуви на резиновой подошве. Установите лестницу на сухую и ровную поверхность.

Держите шприц для смазки при подъеме по лестнице. Медленно и осторожно доберитесь до заглушки дымохода.

Осмотрите колпак дымохода. Ищите смазку или «зерк» фитинги. Это маленькие ниппели, которые будут выступать сбоку от крышки дымохода и принимать смазку из стандартного шприца для смазки.

Наденьте смазочный шприц на пресс-масленку. Нажмите на спусковой крючок два или три раза, чтобы смазка попала в масленку.Смазка будет смазывать дорожки подшипников и позволит роликам свободно вращаться. Проделайте это со всеми масленками, которые найдете.

Подшипники скольжения

Заполните шприц для смазки высокотемпературной смазкой.

Наденьте обувь на резиновой подошве. Установите лестницу на ровное и сухое место на земле. Берите с собой шприц для смазки, когда поднимаетесь по лестнице и поднимаетесь на крышу. Медленно и осторожно подойдите к вращающейся крышке.

Снимите вращающуюся крышку с дымохода.Колпачок может подняться с прикрепленной оси. Если он не поднимается, поищите крепежные винты под крышкой.

Снимите верхнюю крышку, удерживающую осевой механизм на месте. Он будет держаться крепежными болтами. Используйте разводной ключ. Снимите крышку и отложите ее в сторону.

С помощью отвертки снимите крепежные винты и снимите верх. Отложите его в сторону.

Вытащить ось из втулки; это будет вращающийся цилиндр.Закачайте смазку в эту втулку и задвиньте цилиндр на место. Установите на место верхнюю крышку и снова установите вращающуюся крышку.

Ссылки

Наконечники

  • Если вы знаете торговую марку вращающейся крышки, узнайте, как ее смазать, или позвоните дистрибьютору крышки. Если вы не знаете название бренда, сделайте несколько снимков на уровне земли. Распечатайте их и отнесите дистрибьюторам дымоходов, например, в хозяйственные магазины. Некоторые крышки имеют герметичные подшипники, которые никогда не нуждаются в смазке.

Предупреждения

  • Никогда не пытайтесь получить доступ к крышке дымохода в сырую погоду.
  • Это умеренно сложная задача, и если вы не чувствуете себя в ее силах, боитесь высоты или в какой-то мере немощны, наймите профессионала или попросите друга выполнить эту работу.

Писатель Биография

Дейл Ялановский профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих самодельных сайтах. Он специализируется на проектах своими руками, обслуживании домов и автомобилей и управлении недвижимостью.Ялановский также ведет колонку раз в два месяца, в которой дает советы по благоустройству дома.

Коллекторы жидкости | Amacs Process Towers Внутреннее устройство

Дымоход Тип

Дымоходный коллектор типа поддон разработан по одной из двух причин:

1) отвод жидкого продукта или циркуляционного потока, или;
2) для объединения жидкости сверху с жидкостью, подаваемой в колонну, перед подачей смеси в распределитель жидкости над насадочным слоем.

В то же время, когда дымоходная тарелка собирает жидкость, она должна быть спроектирована таким образом, чтобы обеспечивать хорошее распределение пара по секциям с тарелками и насадкам над ней. Поддон для дымохода может быть спроектирован с присоединенными стояками дымохода либо с помощью болтовой и разборной конструкции, либо с герметичной сваркой, чтобы жидкость могла скапливаться на поддоне без каких-либо утечек.


Пластинчатая лопатка, тип

Этот лопастной коллектор предназначен для вакуумных дистилляционных колонн, где минимизация падения давления в колонне является ключевой задачей.Перекрывающиеся лопасти улавливают жидкость из уплотненного слоя наверху и направляют ее в кольцевой желоб, где по спускным трубам жидкость подается к высокоэффективным распределителям жидкости. Этот тип коллектора обеспечивает очень низкий перепад давления, обеспечивая большую открытую площадь и небольшое сопротивление потоку пара, поскольку пар лишь минимально изменяет направление при прохождении через коллектор.

AMACS недавно получила патент на лопатки для уменьшения падения давления, которые дополнительно снижают падение давления в коллекторе.

Поддон для дымохода

В то время как все остальные поддоны, перечисленные на этой странице, предназначены для тщательного смешивания пара и жидкости, поддон для дымохода представляет собой устройство, специально разработанное для разделения пара и жидкости. Поддон для дымохода, или, как его часто называют, сборный поддон, предназначен для сбора жидкости по одной из двух причин: 1. для отвода продукта или циркуляционного потока; 2. объединить его с жидкостью, подаваемой в колонну, перед подачей смеси в распределитель жидкости над насадочной колонной.В то же время, когда лоток дымохода собирает жидкость, он должен быть спроектирован таким образом, чтобы обеспечивать хорошее распределение пара по лоткам и набивным секциям над ним.

(PDF) Повышение эффективности солнечного дымохода лабораторного масштаба за счет геометрических изменений

Садеги Делу и др. / 5-я конференция Ира по солнечной энергии (ICESE -2018)

Рис. 11. Увеличение мощности ( %) в зависимости от разницы температур

для конфигураций с 4 и 8 лопатками по сравнению с конфигурацией лопаток №

.

4. Заключение

Целью этого исследования было изучить влияние

радиальных направляющих лопаток на рабочие параметры солнечной трубы

(т.е. скорость и общая мощность

). Для этого был разработан имитатор солнечной энергии и лабораторный солнечный дымоход

.

Солнечный дымоход был протестирован в 3-х конфигурациях:

без лопастей, 4-лопастной и 8-лопастной. Результаты испытаний:

использовались для нахождения наилучшей кривой, которая соответствовала скорости, и

мощности против.диаграммы разности температур, где

Сумма синусов (SOS) и полином второй степени

(2DP), соответственно, были выбраны в качестве подходящих моделей аппроксимации

.

Эти модели были реализованы для извлечения скорости и мощности

при 3 различных уровнях разности температур

для различных конфигураций лопастей.

Результаты показали, что конфигурация с 8 лопастями

оказала наибольшее влияние на рабочие параметры

и могла в среднем увеличить мощность на 75%.

5. Список литературы

1. Санги Р., Оценка эффективности солнечных дымоходных электростанций

в Иране. Обзоры возобновляемых источников энергии и

устойчивой энергетики, 2012 г. 16 (1): p. 704-

710.

2. Пател С.К., Д. Прасад и М.Р. Ахмед,

Вычислительные исследования влияния геометрических параметров

на производительность солнечной дымоходной электростанции

. Преобразование энергии и

Менеджмент, 2014.77: стр. 424-431.

3. Санги Р., М. Амидпур и Б. Хоссейнизаде,

Моделирование и численное моделирование солнечных дымоходных электростанций

. Солнечная энергия, 2011. 85 (5):

с. 829-838.

4. Шлайх Дж. И др., Проектирование коммерческих солнечных систем с восходящим потоком

- использование конвективных потоков, индуцированных солнечной энергией

, для выработки электроэнергии.

Journal of Solar Energy Engineering, 2005.

127 (1): p.117-124.

5. Лупи Ф. и др. Столкновение с технологическими проблемами

солнечных восходящих электростанций. Journal of Sound

and Vibration, 2015. 334: с. 57-84.

6. Кунсрисук, А. и Т. Читсомбун, Влияние изменений площади потока

на потенциал солнечных

дымоходных электростанций. Энергия, 2013. 51: с. 400-

406.

7. Ху, С. и др., Влияние направляющей стенки на потенциал

солнечной дымоходной электростанции.Возобновляемая энергия

Энергия, 2016. 96: с. 209-219.

8. Охя, Ю. и др., Лабораторный эксперимент и

Численный анализ нового типа солнечной башни

Эффективное создание термостата.

Энергия, 2016. 9 (12): с. 1077.

9. Коттам П. и др. Влияние профиля навеса на характеристики солнечного

теплового дымохода. Solar Energy,

2016. 129: p. 286-296.

10. Мин, Т. и др., Система солнечной восходящей электростанции:

Краткий обзор и тематическое исследование новой системы

с радиальными перегородками в ее коллекторе.

Обзоры возобновляемой и устойчивой энергетики,

2017. 69: стр. 472-487.

11. Хассан А., М. Али и А. Вакас, Численное исследование

, посвященное работе солнечной дымовой трубы

электростанции при изменении наклона коллектора и угла отклонения дымохода

. Энергия, 2018. 142: с.

411-425.

12. Тауфик, М., X. Тоннелье и С. Сансом, Light

Выбор источника для имитатора солнечной энергии для тепловых

приложений: обзор.Обзоры возобновляемой энергетики и

устойчивой энергетики, 2018. 90: стр. 802-

813.

13. Гуо П. и др., Экспериментальное исследование установки солнечного дымохода в помещении в масштабе

в лаборатории моделирования искусственной среды

. Прикладной

Теплоэнергетика, 2016. 107: с. 818-826.

14. Кашива Б. и К.Б. Кашива, Солнечный циклон

: солнечный дымоход для сбора

атмосферной воды.Энергия, 2008. 33 (2): с. 331 -

339.

Swede Трубочист | Заглушки на дымоходы и колпаки

Некоторые называют их заглушками для дымоходов; некоторые называют их дождевиками; а некоторые называют их крышками дымохода. Эти термины могут использоваться как синонимы.

Некоторые из преимуществ дымохода:

  • Защита от искр и тлеющих углей при попадании на крышу, солнечные панели, навесы и навесы
  • Не пропускает дождь и листья в дымоход
  • Не дает птицам, грызунам и другим существам проникнуть в ваш дом через дымоход
  • Предотвращает попадание большей части дождя в дымоход, что в конечном итоге приведет к повреждению заслонки и ухудшению качества дымохода изнутри

Заглушки дымохода из нержавеющей стали

Заглушки для дымохода из нержавеющей стали стандартные

Колпаки дымоходов из нержавеющей стали, черные

Эти колпачки изготовлены из нержавеющей стали и имеют пожизненную гарантию.


Животные в дымоходах

Из-за строгих правил защиты животных удаление некоторых видов птиц является незаконным и влечет за собой большие штрафы, если мы удалим птиц, поскольку у нас нет специального разрешения на удаление животных, требуемого законом. В этом случае мы можем направить вас в службу спасения диких животных. Мы рекомендуем установить колпачок, чтобы в первую очередь предотвратить попадание животных в дымоход.


Колпаки для дымохода

Вы живете в каньоне или на склоне холма и в ветреные дни испытываете нисходящие потоки? Ветровая шапка может быть ответом!

Ветрозащитные колпачки дымоходов могут помочь решить проблемы с курением, вызванные сильным ветром или нисходящей тягой.

Верхняя часть колпачка работает по той же схеме, что и флюгер: он вращается на турели, поворачиваясь спиной к ветру и создавая барьер, который не дает ветру вызывать нисходящие потоки вниз по дымоходу.

Кроме того, некоторые из его функций:

  • Экран искрогасителя защищает от искр и раскаленных углей, вылетающих из дымохода
  • Предотвращает попадание птиц, грызунов и других животных из дымохода в дом
  • Ветрозащитный колпак увеличивает высоту дымохода, что помогает улучшить тягу при использовании камина
  • Ветрозащитный колпак предотвращает попадание дождя в дымоход

Дополнительная информация о ветрозащитных крышках

Ветрозащитные колпачки можно использовать только на дымоходе из кирпичной кладки или дымоходе.Его нельзя использовать в сборных дымоходах.

Поскольку колпак дымохода крепится к дымоходу, эти колпачки специально заказываются у производителя, поэтому для нас очень важно иметь точный размер и форму дымохода, прежде чем мы сможем заказать колпак. За небольшую плату мы выйдем и снимем мерки для крепления ветрозащиты. Если измерения проводятся во время оценки дымоходной системы или чистки дымохода, то плата за измерение не взимается.

Эти ветрозащитные колпачки изготовлены из нержавеющей стали и имеют пожизненную гарантию.

Доставка займет от трех до шести недель. Мы требуем предоплаты предоплаты.



Проблемы с пчелами в дымоходе?

Заглушки для дымохода не помешают пчелам попасть в дымоход. По кодексу в Калифорнии размер сетки должен составлять 5/8 дюйма, но пчела может войти в любое пространство размером всего 1/4 дюйма. Если у вас проблемы с пчелами, мы рекомендуем использовать демпфер с верхним уплотнением.Для получения дополнительной информации о проблемах пчел посетите нашу страницу «Пчелы в дымоходе».

Новости - Ablaze Technologies

Гильдия специалистов по обслуживанию дымоходов штата Висконсин

21 января 2015 г. Вступил в Висконсинскую гильдию специалистов по обслуживанию дымоходов

Новый расходомер воздуха в вентиляционном отверстии сушилки

Во время очистки вентиляционного отверстия сушилки используется крыльчатый анемометр для измерения расхода воздуха в вентиляционном отверстии сушилки до и после него.По этим показаниям наши технические специалисты могут определить, нужно ли очистить вентиляционное отверстие при следующей ежегодной проверке.

Как часто следует чистить вентиляционное отверстие сушилки?

Количество факторов будет определять, как часто следует чистить вентиляционное отверстие сушилки. Более продолжительное время сушки, чем обычно, является признаком засорения вентиляционного отверстия. Большинство вентиляционных отверстий сушилки следует очищать не реже одного раза в два года. Длина вентиляционного отверстия сушилки, количество людей в доме и количество домашних животных могут привести к более частой чистке вентиляционных отверстий сушилки.

Выставка дома и сада округа Три.

Приходите к нам на выставку дома и сада округа Три в эту пятницу, субботу или воскресенье. 21-23 марта 2014 г.

Программа обмена дровяными печами

Получите мгновенные скидки при замене старого водонагревателя или печи на дровах на новый энергоэффективный прибор. Замена старого нагревательного прибора поможет защитить наш чистый воздух, а новый прибор будет дешевле в эксплуатации.

Американская ассоциация легких в сотрудничестве с Государственной службой штата Висконсин (WPS) предлагает скидку

Подробнее об этом здесь.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
