Электрическая тепловая пушка своими руками

Главная / Комплектующие и аксессуары / Тепловые пушки / Можно ли сделать электрическую тепловую пушку самому?

Иногда требуется временно или постоянно нагревать воздушные массы в помещении и делать это без помощи стационарной системы отопления. Вот здесь и возникает необходимость использования переносных обогревателей.

Но, приобретение подобного устройства может вылиться в очень немалую сумму. Поэтому, многие изготавливают обогревательные установки собственными силами. Сделать можно разные типы отопителей, но лучше всего, подходят обогревательные установки, которые называют «тепловые пушки».

У них много достоинств, и среди них одно из главных – мобильность, и возможность доставить такое оборудование в нужное место, без серьезных затрат. Всем эти условиям, отвечает электрическая тепловая пушка, сооруженная, или собранная своими руками.

Почему именно электрическая

Изготовить можно как газовую, так и любую, работающую на жидком топливе, например – дизельную установку для обогрева, но сделать это качественно, и при этом, получить достаточную мощность, получится далеко не у каждого, особенно, с учетом всех правил по технике безопасности.

Если попытаться собрать газовую установку, то очень велик риск взрыва или пожара. То же самое, можно сказать и про дизельные пушки. К тому же, потребуется постоянно думать о заправке агрегата и контролировать их использование, и соответствие нормам пожарной безопасности.

Да и процесс изготовления, например, пушки, нагревающей поток горением газа, потребует, как минимум довольно серьезных навыков в сборке подобных агрегатов.

В пушках, работающих от сети, нет открытого пламени, не используется горючее топливо, а риск возникновения пожара минимален. Если и есть возможность неполадок, то все они будут связаны с электрической частью, поэтому знать все про электротехнику — необходимое условие для самостоятельной сборки.

Электрические модели собрать гораздо проще, но это не означает, что можно обойтись без специфических навыков и опыта в сборке таких конструкций. Помимо того, что для сборки необходимо уметь обращаться со множеством инструментов, нужно иметь достаточный опыт, или работать под руководством человека, имеющего такие навыки.

Если нет опыта в сооружении таких установок и знаний, связанных с электротехникой нет, то даже браться за постройку подобного агрегата нельзя!

Принцип работы

Любая, в том числе и самодельная тепловая электрическая пушка, работает по одному принципу: мощный вентилятор, прогоняет воздух через нагревательное оборудование — тэн, который отдает ему тепло, и уже нагретый воздух, попадает в обогреваемую зону.

На схеме все достаточно понятно, чтобы получить представление о том, как будет работать такой агрегат.

В конструкции всего несколько элементов:

  • Корпус агрегата
  • Нагревательный тэн
  • Вентилятор
  • Приборы управления
  • Провод для подключения к электросети

Скорость и степень прогревания помещений, отапливаемых подобными отопителями, определяется количеством и мощностью установленных в нем тэнов. Чем их будет больше, тем активнее будет прогреваться воздушная масса, проходящая через пушку.

В некоторых моделях, предусмотрена возможность менять скорость вращения вентилятора, и, соответственно, количества воздуха, проходящего через агрегат.

Вопреки ошибочному мнению, скорость потока воздуха не влияет на скорость, с которой отапливаемая зона прогреется. Для тепловой пушки, работающей по такому принципу, гораздо важнее, какой установлен тэн, и насколько велика его мощность.

Скорость воздушного потока в устройстве, может влиять только на равномерность прогрева комнаты – чем она больше, тем равномернее будет нагреваться помещение. А нагревательный элемент, может либо сильнее нагревать воздух, либо слабее. Это уже зависит от его мощности.

Как собрать такое устройство самостоятельно

Сборка своими силами предполагает наличие необходимых знаний и опыта в подобных самоделках. Если все это присутствует, то можно перейти к сборке.

Перед механической частью, следует разобраться с электрической схемой. Она необходима, для правильного монтажа и соблюдения требований по безопасности.

При помощи такой схемы, будет проще рассчитать и количество комплектующих, и получаемую мощность устройства. А главное – проконтролировать правильность последующей сборки устройства.

Для корпуса можно взять как круглую трубу, так и квадратной формы короб. Он должен быть из металла. Толщина здесь очень важна – теплопроводность должны быть не слишком высокой, так как рабочая температура, может подниматься до очень больших величин.

Если необходимо, можно сделать дополнительное покрытие корпуса из теплоизолирующих материалов. Это позволит не опасаться ожогов, если коснуться работающей установки.

Далее следует установить тэны. Их количество и мощность, определяется требованиями, предъявляемыми к устройству. Несколько смонтированных тэнов, дадут возможность изменять температуру подаваемого в помещение воздуха, но усложнят конструкцию.

Мощность тоже влияет на температуру, но, уже серьезнее – чем мощнее тэн, тем сильнее он будет нагреваться и отдавать тепло.

Закрепить тэны, нужно в центре корпуса и присоединить к ним, питающую проводку.

Особое внимание следует уделить изоляции всех электрических соединений и контактов.

После этого, устанавливается вентилятор. Здесь тоже можно выбрать, какой по мощности устанавливать. Более мощные модели дадут возможность равномерно нагреть большое помещение.

Все необходимо подключить к коммутирующему устройству, или проще – сделать панель управления. Здесь нужно соединить воедино всю проводку, идущую от тэнов и вентилятора, с переключателями режимов и проводом питания.

Перед первым включением, требуется обязательно проверить все электрические соединения на признаки замыканий, открытых проводов и контактов – их быть не должно. Все соединения, должны быть тщательно заизолированы.

Если все требования по технике безопасности были соблюдены, можно осуществлять первое включение самостоятельно собранной тепловой пушки.

Заключение

Собрать подобную отопительную установку своими руками, достаточно несложно. Но, необходимы специфические знания и навыки.

Если их нет, то и браться за сооружение отопителя не стоит. Лучше не рисковать собственной безопасностью и безопасностью окружающих, и приобрести изготовленную в заводских условиях установку.

Тепловые пушки своими руками, как сделать тепловую пушку

В определенных случаях нет возможности приобретать тепловую пушку. Но ее можно изготовить самостоятельно. Для этого нужны только некоторые навыки и определенные комплектующие.

Если тепловая пушка нужна как воздух, то стоит остановить свой взгляд на электрической модели. Чтобы изготовить ее своими руками, вам понадобится спираль от какого-нибудь нагревательного прибора, к примеру, это может быть утюг или электрическая плита. После чего следуйте этой инструкции:

  • чтобы увеличить силу нагрева, спираль необходимо укоротить;
  • понадобится асбестовая труба, внутри которой монтируется спираль, но не забудьте, что с одной из сторон будет стоять вентилятор, соответственно, необходимо под него место;
  • к спирали подводятся провода для электросети;
  • обязательно нужен реостат, который будет следить за степенью накала спирали, иначе она попросту лопнет через несколько секунд;
  • устанавливаем вентилятор так, чтобы воздух засасывался в трубу во время работы пушки.



ВНИМАНИЕ! Питание вентилятора и питание спирали накаливания — раздельные! Все, тепловая пушка своими руками готова!

По желанию можно собрать и газовую тепловую пушку. Но здесь стоит помнить, что задача предстоит не из легких и требует больших знаний в этой области. Итак, что мы делаем:

  • возьмите газовую горелку, после чего удлините ее, используя трубу необходимого размера;
  • увеличьте  до 5 мм отверстия уже бывшей газовой горелки, а также жиклер (специальное отверстие, через которое подается газ) до 2 мм;
  • теперь следует изготовить теплообменник, поэтому берем трубу с меньшим диаметром;
  • все элементы закрепляем при помощи хомутов;
  • просверливаем отверстие в теплообменнике и привариваем к нему трубу: она будет выпускать нагретый воздух;
  • с другой стороны теплообменника устанавливаем вентилятор;
  • сверлим отверстие для сжигания газа, а непосредственно подача топлива будет проходить за счет редуктора (вентиля).




Здесь Вы можете ознакомиться с каталогом тепловых пушек, реализуемых ООО ГК «ТехМаш».


Прежде чем приступить к описанию, следует запомнить, что такого типа оборудование вместе с горячим воздухом выдувает и продукты сгорания топлива.

Понадобится два корпуса: условно из можно назвать нижний и верхний. Нижний для топлива, поэтому необходимо его изготовить из низкотеплопроводных материалов, а верхний корпус — пушка. Она устанавливается на высоте 15-20 см от нижнего бака. Крайне рекомендуют в нижнем корпусе проложить теплоизоляционный материал. Пушка — железная труба с толстыми стенками. Далее:

  • в трубу монтируем электрический двигатель, оснащенный вентилятором
  • Туда же устанавливаются другие комплектующие: камера сгорания и топливный насос с форсункой;
  • с обеих сторон трубы монтируем решетки;
  • между корпусами устанавливаем трубу с фильтром, именно через нее будет проходить дизельное топливо к форсунке, после чего воспламеняться;
  • камера сгорания представляет собой трубу, которая имеет меньший диаметр и приваривается к центру корпуса, у нее нужно предусмотреть вертикальный отвод, через который и будут выходить продукты сгорания.

Дизельная тепловая пушка своими руками готова.

Тепловая пушка своими руками: газовая, электрическая, дизельная

Автор Евгений Апрелев На чтение 6 мин. Просмотров 2k.

Тепловая пушка является прекрасным решением для быстрого обогрева помещений, жилого, бытового, технического и сельскохозяйственного назначения. Кроме того, эти устройства часто используют многие дачники и строители как альтернативный и дополнительный источник тепловой энергии. Также хорошо себя показали тепловые пушки для решения проблем с повышенной влажностью в гаражах и подвалах.

Несмотря на сравнительно небольшую стоимость и большой выбор тепловых пушек, многие жители деревень, дачники и просто умельцы предпочитают создавать такую технику своими руками.

[contents]

Самостоятельная сборка электрического теплогенератора

Сборка электрической тепловой пушки своими руками начинается с составления эскиза устройства, подбора необходимых деталей и инструментов. Кроме того, очень неплохо пополнить свой багаж знаний основами по электротехнике, сопромату, и физике. Эти знания не будут лишними при самостоятельной сборке тепловой пушки.

Материалы, которые понадобятся для создания электрического теплогенератора:

  • Лист оцинкованного металла, толщиной 0,7-1 мм или труба из аналогичного материала, диаметром приблизительно 25 см. Труба будет являться корпусом тепловой пушки, поэтому ее диаметр подбирают исходя из величины крыльчатки и размеров ТЭНа.
  • Электродвигатель с крыльчаткой. Можно приобрести любой приточный вентилятор канального типа в ближайшем специализированном магазине, а можно с успехом использовать двигатели с крыльчаткой от старого пылесоса.
  • Нагревательный элемент. Более простым и безопасным вариантом будет использование готовых трубчатых ТЭН-ов от старой электропечи, мощностью 1,5 – 2 кВт. Этому нагревательному элементу на заводе была придана форма спирали, что здорово облегчит работу.
  • Провод медный сечением 2 мм2, керамический изолятор, переключатель, кабель с вилкой питания, предохранитель на 25 А для нагревательного элемента.

Инструменты для сборки электрической тепловой пушки своими руками:

  1. Заклепочная машинка.
  2. Дрель со сверлами.
  3. Пассатижи.
  4. Отвертки.
  5. Изоляционная лента.
  6. Паяльник.

Приступаем к сборке. Из листа оцинковки согнуть трубу и зафиксировать ее положение заклепками. Это и будет корпус тепловой пушки. На керамический изолятор установить ТЭН и смонтировать его внутри корпуса с одного края. С другой стороны корпуса, с помощью штатных креплений установить вентилятор. После чего, при помощи проводов подключить ТЭН и вентилятор к сетевому проводу, переключателю, предусмотрев в цепи наличие предохранителя.

Важно!
При сборке следует быть осторожным и соблюдать технику безопасности. Неправильная сборка такого аппарата может привести к поражению электричеством, повреждению линии электропитания и травмам.

Такая тепловая пушка будет обладать достаточной мощностью, для обогрева небольшого помещения, площадью до 20 м2.

Совет
Корпус этой самодельной пепловой пушки, возможно, будет нагреваться, так что следует обязательно предусмотреть подставку их жаропрочного материала.

Самостоятельная сборка дизельного теплогенератора


Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.

Камера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.

Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:

  1. С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
  2. В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
  3. Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.
  4. На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
  5. Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
  6. Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.

Важно!
Не используйте собранное вами устройство без присмотра и для обогрева закрытых помещений.

Совет:
Дизельная тепловая пушка, собранная своими руками, является мощным и достаточно опасным теплогенератором. Если вы не имеете достаточных знаний и опыта, лучше всего воспользуйтесь заводским устройством, с встроенной защитой от перегрева и контролем пламени.

Теперь осталось подсоединить к электросети вентилятор и подать питание на пьезоэлемент. Также нужно подсоединить газовый шланг к горелке, тщательно зафиксировав его хомутом. После всех приготовлений и проверки, сделанная своими руками газовая тепловая пушка готова к применению.

Тепловая пушка своими руками — инструкция по сборке

Тепловые пушки на все сто процентов оправдывают свое название.

Они буквально выстреливают тепловую энергию, обеспечивая прогрев помещения в считанные минуты.

Предлагаем читателю познакомиться с ними поближе, и узнать – как делается тепловая пушка своими руками.

Принцип работы

По сути своей тепловая пушка — это тот же тепловентилятор. В открытом с двух сторон корпусе круглой формы установлены источник тепла и вентилятор, прогоняющий через него воздух.

В результате на выходе образуется тёплый воздушный поток, температура которого может достигать нескольких сот градусов.

Достоинства тепловой пушки

Такие отопительные приборы, как конвектор или радиатор, прогревают помещение достаточно долго, поскольку под действием одной лишь конвекции нагретый воздух распространяется весьма неторопливо. Тепловая пушка — и в этом ее главное достоинство — на конвекцию не полагается и распространяет нагретый воздух принудительно.

В итоге уже через пару минут в помещении устанавливается желаемая температура, причем независимо от его размеров. В крупных складских помещениях, выставочных павильонах, больших торговых залах тепловые пушки вообще незаменимы, так как равномерно прогреть такие объекты до комфортной температуры никакими иными средствами невозможно.

Принцип работы тепловых пушек

Полезными они будут и в небольших постройках, не оборудованных водяной системой отопления, например, в гараже. Конечно, если пользователь сидит на одном месте, целесообразнее применить инфракрасный обогреватель, но если приходится работать в разных зонах гаража, без тепловой пушки не обойтись.

Есть у тепловых пушек и еще одна функция, не менее востребованная. Такой прибор может использоваться в качестве большого фена. Волосы сушить им, конечно, нельзя, а вот погреб, оштукатуренную или окрашенную стену, стяжку, зерно и другую сельскохозяйственную продукцию (можно изготавливать сухофрукты) — вполне.

Третий способ применения тепловой пушки — быстрый прогрев крупных изделий. Типичный пример — полотно натяжного потолка, которое при установке нужно прогревать именно таким прибором.

Среди широкого выбора отопительного оборудования котел водогрейный на твердом топливе все еще остается популярным. Поговорим о достоинствах и недостатках прибора.

Инструкция по изготовлению буржуйки своими руками приведена здесь.

Камином можно украсить как квартиру, так и небольшой дачный домик. Пошаговая инструкция по изготовлению углового камина представлена по ссылке.

Виды

Все тепловые пушки делятся на две большие группы:

Электрические

Нагревательный элемент выполнен в виде спирали или ТЭНа.

Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.

ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).

Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.

С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:

  • не шумят;
  • не производят выхлопных газов;
  • могут менять мощность в пределах от 0% до 100%;
  • могут быть полностью автоматизированы;
  • не требуют хранения запаса топлива.

Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.

Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).

Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.

Горелочные

Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:

  1. Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
  2. Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
  3. Многотопливные. В большинстве своем работают на отработанных маслах.

Горелочные пушки могут отличаться способом нагрева.

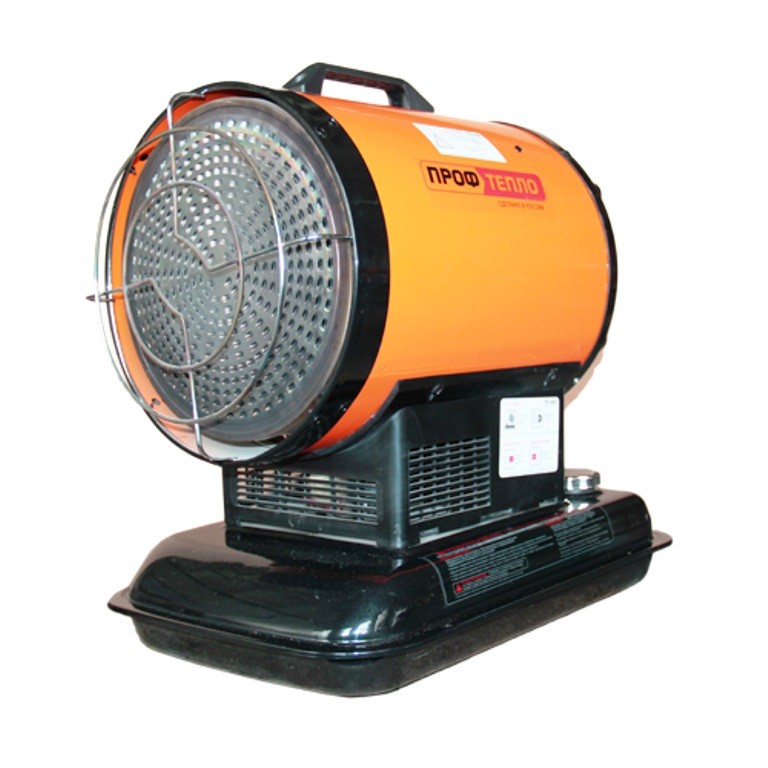

Дизельная тепловая пушка прямого нагрева

Существует две разновидности:

  1. С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.
  2. Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.

Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.

С косвенным нагревом

Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.

Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.

Газовая пушка

Как сделать тепловую пушку своими руками?

Такой обогреватель несложно изготовить самостоятельно. Однако, следует помнить, что он является пожароопасным, поэтому все требования безопасности нужно соблюдать обязательно.

Рассмотрим технологию изготовления различных видов тепловых пушек.

Дизельная

Корпус делаем из стальной трубы с толстыми стенками (тонкостенная быстро прогорит).

Внутри размещаем:

  • камеру сгорания (делается из трубы в 1,5 – 2 раза меньшего диаметра) с форсункой;
  • вентилятор с электродвигателем.

Камера сгорания должна иметь патрубок для присоединения к дымоходу.

Снаружи к корпусу крепится топливный насос, который будет подавать горючее в форсунку, а также фильтр.

С двух сторон корпус-труба должен быть закрыт решетками.

Во время работы пушки корпус довольно сильно нагревается, поэтому емкость для горючего следует крепить на расстоянии хотя бы в 20 см от него. При этом она должна иметь теплоизоляционную защиту на основе базальтового волокна (пенопласт и другие полимеры при нагреве выделяют вредные летучие вещества).

Электрокамин по своим эстетическим характеристикам не уступает настоящему. К тому же, любой желающий может изготовить электрокамин своими руками. Инструкцию найдете в статье.

О принципиальных отличиях классического кондиционера от инверторного читайте в этом материале.

Газовая пушка своими руками

Центральным элементом этой пушки является газовая горелка, длину которой:

  • немного увеличивают при помощи трубы соответствующего диаметра;
  • далее рассверливают имеющееся в ней отверстие, так чтобы его диаметр составил 5 мм.

Жиклер, через который осуществляется подача газа, тоже нужно увеличить — до 2-х мм.

Теплообменник делается из трубы меньшего диаметра:

  1. С одной стороны в него следует вставить удлинитель горелки.
  2. Далее нужно вырезать в теплообменнике отверстие и приварить к нему трубу, по которой будет подаваться нагретый воздух.
  3. На другой ее стороне устанавливается вентилятор с электродвигателем.
  4. Все компоненты можно закрепить при помощи хомутов.
  5. В завершение в пушке необходимо просверлить отверстие, через которое можно будет осуществлять розжиг газа.

Горелка пушки может подключаться как к централизованному газопроводу, так и к баллону с бутаном или пропаном. Во втором случае нужно правильно настроить редуктор, отрегулировав давление. Для обогревателя мощностью до 10 кВт оно должно составлять не более 0,5 атм, для более мощных давление следует увеличивать.

Газовый баллон должен оснащаться теплоизолирующей защитой и располагаться на удалении от сильно нагревающегося корпуса.

Используйте только те баллоны, которые заправлялись с применением профессионального оборудования.

Если для заполнения использовались «самопальные» устройства, может иметь место утечка газа, которая приведет к взрыву.

Электрическая

Тепловая пушка электрическая своими руками изготавливается проще всего. В трубе устанавливают ТЭН и вентилятор с двигателем. ТЭН не обязательно покупать — его можно снять, к примеру, со старого утюга.

Видео на тему

Дизельная и электрическая тепловая пушка своими руками

Изготавливается тепловая пушка своими руками весьма быстро. Необходимо только заранее приготовить различные материалы, выбрать приемлемый тип нагревательного прибора, и на чем он будет работать: электричество, газ или различного вида топливо.

Кратко о классификации

Различие пушек идет в зависимости от типа топлива, на котором работают эти нагревательные приборы или от способа нагревания воздушного потока. Отсюда и названия:

  • электропушка;
  • дизельная;
  • газовая;
  • инфракрасный тип нагревательных элементов;
  • водяная;
  • монотопливная.

В первую очередь нас интересует, как сделать тепловую пушку, работающую от сети, потому что это самый распространенный и безопасный вариант. Простое обслуживание, нет нужды проверять наличие в баке топлива, экологическая чистота.

Функциональные особенности

Когда у вас нет материальной возможности приобрести запатентованный аппарат заводского изготовления, то самодельная тепловая пушка — единственная возможность выполнить намеченный вами план ремонта или строительства.

Принцип работы такого агрегата несложен: в трубу из асбеста или какого-нибудь металла устанавливаются тэны или располагается спираль особым способом. С одной стороны вставляется мощный вентилятор, который нагнетает воздух в трубу, где он нагревается и через противоположное отверстие выпускается в помещение.

Такие электроустройства реально быстро нагревают помещения различного объема. Здесь все зависит от мощности нагревательных элементов: чем мощнее, тем быстрее создается оптимальная температура. Есть только один негативный момент — это большое потребление энергии и быстрое высушивание воздуха. При использовании в жилом помещении надо ставить рядом открытую емкость с водой, чтобы увлажнить воздух.

Тепловая пушка своими руками часто изготавливается гаражными умельцами для обогрева этих помещений в зимнее время.

Электрическая пушка

Перед тем, как приступить к изготовлению, делается подробная электрическая схема устройства, собираются все составляющие.

Схема электрической пушки

Чтобы изготовить тепловую пушку своими руками, вам понадобятся такие материалы:

  1. Асбесто—цинковая труба большого диаметра, чтобы входил вентилятор. Некоторые предпочитают делать корпус из оцинкованного металла толщиной не менее 1 м, а все самодельное устройство получается мобильнее.
  2. Электродвигатель и импеллер для сборки вентилятора — можно приобрести в магазинах или собрать из подручного материала, например, использовать старый вентилятор и двигатель от пылесоса.
  3. Нагревательные элементы можно сделать из специальной проволоки, накрутив ее на электрод. Получится спираль, как для электрической плитки, только надо сделать предварительные расчеты, иначе такая пушка может вырубить свет во всем районе.
  4. Закупить или подобрать керамические изоляторы, медный провод сечением не менее 2 мм, предохранители на 24 А, провод подключения с вилкой и прочие мелочи.

Только после этого начинаем собирать электрическую часть согласно составленной ранее схеме. Тепловая пушка электрическая собирается следующим образом:

  • готовим корпус и опору с изоляционной подкладкой;
  • растягиваем спираль в виде звезды и закрепляем внутри корпуса, или устанавливаем тэны в центре трубы;
  • подключаем к выводам провода питания;
  • закрепляем вентилятор, подводим проводку;
  • устанавливаем защитные решетки с обеих сторон корпуса;
  • монтируем блок управления и подключаем к нему всю проводку;
  • устанавливаем провод подключения устройства к сети.

Все соединения электрической схемы при сборке тепловой пушки тщательно изолируем — все делается своими руками, поэтому особое внимание уделяем мелочам. После окончания работ делаем пробный запуск: система работает нормально, значит, изделие можно эксплуатировать без опасения.

Внимание! Особое внимание при сборке следует обращать на безопасность: металлический корпус трубы должен защищаться асбестовой подкладкой на основании, чтобы не случилось пожара, а вся проводка тщательно изолирована.

Дизельный теплогенератор

Иногда, не только в целях экономии, а когда нет рядом источников электрического тока, на помощь в обогреве помещений приходит пушка на дизельном топливе. Ее принцип действия кардинально отличается от электрических аналогов, впрочем, и конструкция тоже. Прежде чем приступить к изготовлению, надо достать чертеж, тщательно изучить его, а потом уже собирать все детали. Простейшая дизельная тепловая пушка непрямого нагрева имеет такие основные части:

  1. Цилиндрический корпус из прочного металла.
  2. Бак с топливом, насосом перекачки и фильтрующим элементом.
  3. Камера сгорания из толстого металла с одной или несколькими форсунками для распыления дизтоплива.
  4. Вентилятор для нагнетания воздуха.
  5. Труба дымохода для отведения продуктов сгорания.

Дизельную тепловую пушку начинают собирать с установки внутри основного корпуса вентилятора, потом вставляют камеру сгорания и центрируют ее. Подсоединяют систему трубопровода топлива от бака и перекачивающего насоса к форсунке. Топливный бак во всей конструкции расположен в самой нижней части, у него нет прямого контакта с корпусом трубы по соображениям пожарной безопасности.

Брать емкость для дизельной тепловой пушки надо заводского изготовления, несмотря на то, что вы собираете все своими руками — это гарантия безопасности.

Рядом закрепляется насос и фильтр тонкой очистки. Насос соединяется с форсункой посредством трубки из меди. Внутри камеры сгорания размещается заводской пьезоэлемент для зажигания распыленного топлива. В верхней части камеры делается отводная труба, через которую все продукты горения удаляются в атмосферу. С обеих сторон корпуса устанавливаются защитные решетки, чтобы исключить неосторожного касания раскаленной торцевой части камеры сгорания и оградить людей от работающего вентилятора.

Сделать дизельную установку самостоятельно не такая простая задача, как кажется на первый взгляд. Если у вас нет достаточных знаний, то лучше купите заводской вариант — гарант пожарной безопасности.

Пушка на масле

Некоторые гаражные мастера делают устройства на отработанном масле своими руками, но зачем изобретать велосипед, когда есть заводские установки, разрешенные к использованию в любых помещениях. Они работают на любом гидравлическом или моторном отработанном продукте, который можно приобрести недорого.

Тепловая пушка на отработанном масле, сделанная гаражным умельцем, будет намного дешевле, а вот как быть с безопасностью? Кто ответит, если с установкой, функционирующей на масляной отработке, что-то случится? В заводском варианте все продукты сгорания выводятся по трубе наружу, а у самодельного агрегата зачастую масло горит в грязной чашке от направленной на нее паяльной лампы. Заводской вариант имеет КПД 100% и сгорание масла не нарушает экологию помещения, чего не скажешь о кустарном производстве.

Газовый теплогенератор

Принцип действия его идентичен дизельному варианту, да и собирается газовая тепловая пушка таким же образом, но вместо солярки подается газ. Отличается высокой степенью пожарной опасности, потому что внутри корпуса присутствует открытый огонь. Такие устройства можно приобрести в соответствующих торговых точках по цене от 5,1 тыс. р. — они проверены пожарной инспекцией, есть сертификат, разрешающий использовать в различных помещениях.

Сделанный кустарным способом агрегат внушает мало надежности, он шумит и коптит на разных режимах, да и открытый огонь внутри ничем не закрытой трубы не добавляет безопасности. Кроме того, гарантии на горелки, часто китайского производства, нет.

Чтобы отремонтировать заводской вариант, вам достаточно обратиться в сервисный центр, где специально обученные мастера решат все ваши проблемы. Кустарный аппарат в случае поломки основных деталей реанимировать будет гораздо сложнее, если это вообще будет возможно. О его работе можно судить по видеоролику.

Самодельные газовые пушки являются мощными весьма опасными устройствами, где нет защиты от перегрева, и отсутствует контроль за пламенем. Их ни на минуту нельзя оставлять без присмотра.

Устройство газового теплогенератора

Многие пользователи считают, что собрать, а уж тем более сделать ремонт тепловой пушки своими руками дело не столь уж и сложное. Это не так — без специальных знаний и технических навыков вы сделаете кустарное подобие теплогенератора. Помните, что электрическая пушка, сделанная вами — это источник электрических травм, коротких замыканий, если ненароком была допущена простая ошибка при сборке. Другие виды, особенно с применением открытого огня, являются источниками неминуемого пожара.

Тепловая пушка своими руками(газовая, бензиновая, электрическая): простой способ

Владельцы гаражных, производственных, складских и прочих подобных помещений сталкиваются с проблемой обогрева воздушного пространства, а вернее с полным его отсутствием. В таких случаях необходимо запастись вспомогательным источником прогрева комнаты. Тепловая пушка — справляется с такими задачами без нареканий. Она используется для обогрева гаражных помещений или складских комнат и как осушитель подвальных комнат или шахтных колодцев постоянно набирающихся влаги на осенне-весенний период. Второстепенное применение теплопыушка нашла в строительной и сельскохозяйственной сферах. Такое устройство в краткие сроки просушит окрашенные стены и шпаклевку, вместе с этим легко достигнет и продолжит поддерживать нужный температурный уровень на ферме или в зернохранилище.

Такой аппарат легко можно сделать своими руками

Таким образом, тепловая пушка  — это агрегат со встроенным вентилятором внутри корпуса, который осуществляет подачу горячего потока воздуха. Обогрев потока происходит при накаливании нагревательных элементов, установленных перед вентилятором. Название «пушка» произошло из-за схожего внешнего вида с одноименным военным орудием.

В зависимости от того, на какую мощность рассчитана теплопушка, выделяют бытовые приборы и обогреватели промышленного назначения. В свою очередь, по типу энергопитания эти устройства классифицируют на следующие разновидности:

  • Теплопушка, работающая от электрического тока.
  • Тепловая пушка на дизельном топливе.
  • Теплопушка на газу.
  • Многотопливная теплопушка.
  • Инфракрасная или воздушная пушка.
  • Тепловая пушка с водяным устройством.

Каждый тип перечисленных тепловых пушек обладает рядом индивидуальных особенностей. В специализированных магазинах такие устройства продаются в готовом виде, но ценовой диапазон на них не слишком привлекателен. Таким образом, изготовленная тепловая пушка своими руками обойдется по цене в разы дешевле. Для того, чтобы сделать пушку того или иного типа, необходимо иметь определенные знания о принципах действия конкретных нагревательных элементов, встраиваемых в устройство.


Как сделать электрическую теплопушку

Это один из наиболее распространенных типов переносных тепловых обогревателей. Такая популярность обусловлена, прежде всего, простотой внутреннего устройства прибора, а также мобильностью и габаритами. Стоимость такого оборудования варьируется в зависимости от выдаваемой удельной мощности. Поэтому изготовленная электрическая тепловая пушка своими руками не нанесет особого ущерба бюджету, но при этом в конечном итоге получиться уникальный обогреватель. Его можно использовать для обогрева небольших помещений и других бытовых целей.

В связи с тем, что устройство, работающее от сети носит название пушка электрическая, необходимо иметь хотя бы базовые знания о работе электротехнического оборудования. Тепловая пушка такого типа имеет следующие уникальные отличия:

  • Она работает без открытого пламени, следовательно, риски возникновения пожароопасной ситуации сводится к минимуму.
  • Пушки, работающие от сети, имеют достаточный запас мощности, что позволяет разогреть площадь помещения за считанные минуты.
  • Любые неполадки в процессе эксплуатации устройства, связаны по части электрики, следовательно, ремонт своими руками выполняется легко и просто.

Принцип работы

Заводская или изготовленная электрическая тепловая пушка своими руками имеет следующий принцип работы: в корпусе устройства расположен мощный вентилятор, гоняющий воздушный поток через установленный в корпус устройства нагревательный элемент- тэн. С его помощью осуществляется обогрев воздуха, а затем в прогретом состоянии он попадает в обогреваемое помещение.

Есть 2 вида тепловых пушек: электрическая и газовая

Помещение, где предстоит эксплуатировать электрическую тепловую пушку, обязательно должно быть оборудовано вентиляционной системой или вытяжкой.

Конструкция электротепловой пушки включает в себя следующие элементы:

  • Корпус. Изготавливается из огнеустойчивых материалов.
  • Нагревательный элемент. Чаще всего используют трубчатый электронагреватель – ТЭН.
  • Мощный вентилятор.
  • Кабель трехжильный сечением не менее 2,5 мм2.
  • Вилка электрическая.

Удельная мощность, необходимая для прогревания конкретного помещения, рассчитывается из количества установленных в корпус устройства тэнов. Чем их больше, тем эффективнее происходит обогрев и наоборот.

Ошибочно мнение, что скорость прогрева площади комнаты зависит от скорости вращения крыльчаток вентилятора. Скорость наполнения помещения теплым воздухом напрямую зависит от мощности трубчатого нагревательного элемента. Вентилятор равномерно распределяет поток по комнате.


Этапы изготовления электрической тепловой пушки своими руками

Сделать пушку, которая питается от электросети очень просто. Для этого используют  подручные средства. Итак:

  1. Вытаскиваем тэн из любого неиспользуемого электроприбора с нагревательным элементом. Идеальными вариантами являются утюги, электроплитки, бойлеры и подобные. Укорачиваем изъятый нагреватель на половину длины. Это сократит сопротивление в тэне и увеличит пропускаемую способность тока. Таким образом, мы увеличим мощность, следовательно, пушка будет греть эффективнее.
  2. Теперь необходимо подготовить корпус. Для этого используем отрезок асбестоцементной или стальной трубы на 60 -80 см. Во внутренней стороне трубы крепится спираль или нагреватель. Оставляем место для установки вентилятора.
  3. Подключаем к концам тэна электрический кабель. Для этого желательно применять трехжильный провод с сечением свыше 2,5 мм2.

Перед началом эксплуатации электрической теплопушки обязательно предусмотрите заземление!

  1. На этом этапе соединяем вал вентилятора с электродвигателем. Крыльчатки пропеллера должны вращаться в трубе свободно, не касаясь ее стенок. Чем свободнее они вращаются, тем выше уровень КПД теплоотдачи.
  2. Завершаем сборку надежным креплением вентилятора к концу трубы.

Электропитание для нагревательного элемента и электродвигателя с пропеллером делается по отдельности.

Вам понадобятся: листы металла, эл. катушки, проволока, и обязательно сварочный аппарат

Это один из множества способов того, как может быть изготовлена электрическая теплопушка. Самодельные устройства в принципе не являются электробезопасными. Поэтому использовать их необходимо только под присмотром. Еще одним негативным фактором является пережигание кислорода. По этой причине рекомендуется использовать тепловую электропушку в помещениях с системой вентиляции.

Как сделать тепловую пушку на дизтопливе

Дизельная тепловая пушка – более сложный вариант обогревателя, нежели электрическая. По способу действия выделяют следующие типы:

  • Пушка обогреватель на дизтопливе с прямым нагревом воздуха. Применяется для обогрева небольших площадей.
  • Пушка на дизельном топливе с непрямым обогревом воздушного пространства. Используется как дизельное отопление складских или производственных помещений.

К первому типу относят теплопушки с простым и эффективным принципом работы, но при этом они крайне опасны. Корпус состоит из двух частей: в одной горит дизельное топливо, в другой установлен вентилятор, который нагнетает горячий воздух через пламя. В связи с тем, что весь процесс происходит в открытом виде, то в отапливаемое помещение вместе с горячим потоком воздуха попадают продукты сгорания топлива.  Поэтому используется чаще всего дизельная тепловая пушка для гаража.

Второй тип по конструкции сложнее и менее эффективен, но зато абсолютно пожаробезопасен и не вредит здоровью. Сделанная дизельная пушка своими руками используется как нагреватель теплообменника, который обогревает площадь помещения за счет отдачи тепла в воздух. К нему подводиться дымовой канал, через который выходят отработанные газы. В качестве топлива также используют бензин. Горелка на бензине обходится несколько дороже, ввиду того, что стоимость горючего выше, нежели дизтоплива. Бензиновая горелка своими руками изготавливается таким же методом, как и дизельная.

  • Бак или емкость для горения топлива.
  • Трубная конструкция для изготовления внешнего корпуса. Рекомендуется использовать огнестойкий металл.
  • Трубы для камеры сгорания. Используем любой тугоплавкий материал.
  • Топливная форсунка.
  • Компрессор или насос.

Тепловая пушка дает огромное количество тепла

Этапы изготовления:

  1. В подготовленный заранее трубный корпус устройства вставляется вентилятор.
  2. Устанавливается бак для топлива рядом с корпусом пушки. С расстоянием между ними в два-три сантиметра. Для большей уверенности баку можно добавить слой теплоизоляции.
  3. Камеру сгорания, изготовленную из трубы в два раза меньше размера, устанавливают по внутрь корпуса.
  4. Теперь устанавливаем форсунку для топлива в камеру сгорания и соединяем их трубкой из металла.

Перед запуском дизельной тепловой пушки обязательно проверьте места соединений топливных элементов на предмет утечек.

  1. Насос соединяем с топливным баком и форсункой.
  2. Непосредственно перед камерой сгорания монтируем защитно-отражающий экран.

Теперь, проверив соединения и каждый составной элемент горелки на дизтопливе, можно приступать к эксплуатации тепловой пушки.

Как сделать газовую тепловую пушку

Как показывает практика, самодельная газовая горелка – не самый легкий вариант. Тем не менее, используя собственный опыт и особую ответственность, изготовить ее можно самостоятельно. Газовая пушка своими руками находит различное применение. Чаще всего используют газовые пушки для гаража и на строительных объектах, так как они хорошо просушивают стены. Как и в предыдущем случае, существует два вида:

  • Газовая пушка непрямого нагрева
  • Теплопушка на газу с открытым обогревом.

Этапы изготовления газовой тепловой пушки своими руками

Газовая горелка своими руками открытого типа изготавливается легче. Поэтому рассмотрим именно этот вариант. Для этого понадобятся следующие материалы:

  • Огнестойкий металл. Составит основу корпуса.
  • Горелка от неиспользуемого отопительного котла. Желательно не самодельные.
  • Пропеллер или вентилятор. С ним газовая тепловая пушка своими руками будет намного эффективнее. Если выбрать вентилятор поменьше, то получиться мини газовая горелка, которая отлично подойдет для небольших помещений. Это может быть тепловая пушка в гараж.
  • Газовый баллон или трубопровод. Используется как источник газа. Газовая горелка своими руками на пропане – лучший вариант, так как этот вид топлива доступен и отличается низкой себестоимостью.

Этапы изготовления:

  1. В подготовленной стальной трубе диаметром до 150 мм и длинной 1-1,5 м просверливаем по обоим краям отверстия: одно большего, а другое меньшего диаметра. К первому подводим патрубок, который будет использоваться как направляющая потока горячего воздуха. Во втором закрепляем газовый шланг.
  2. Теперь конструируем камеру сгорания. Для этого привариваем сваркой ребра из стальных пластин по окружности трубы, которая должна свободно зайти в корпус. Затем камера сгорания приваривается внутри корпуса.
  3. В нее же устанавливается горелка от неиспользуемого отопительного прибора. Теперь подключаем к ней газовый шланг и устанавливаем вентилятор с противоположной стороны от выхода камеры сгорания.
  4. На последнем этапе проводится проверка каждого соединения. Внимательно осматривается соединение горелки с газовым шлангом.

ПОСМОТРЕТЬ ВИДЕО

Газовая тепловая пушка своими руками готова. Теперь осталось подобрать эффективный режим для повышенного уровня теплоотдачи, регулируя открытие заслонки.

Как самостоятельно собрать и подключить тепловую пушку

Сегодня мы продолжаем разговор о самостоятельном изготовлении и подключении электрической тепловой пушки. На очереди у нас разбор варианта с пушкой, оснащенной нихромовым ТЭНом.

Учимся собирать тепловую пушку своими руками

Итак, если у вас под рукой не нашлось старой отслужившей свое бытовой техники, из которой можно было бы вынуть нагреватель, а покупка готового ТЭНа не подходит вам по той или иной причине – этот важный элемент можно изготовить своими руками. Разумеется, самодельное устройство обойдется вам значительно дешевле покупки заводского изделия. Еще два плюса плюс такого варианта — возможность увеличения скорости нагревания и самостоятельная подгонка оптимальных габаритов под размер и конфигурацию корпуса.
Для изготовления нагревателя нам понадобится проволока из нихрома с подходящей толщиной и показателем сопротивления. Данные параметры будут зависеть от предполагаемой мощности будущего изделия. В условиях стандартной сети в 220В не стоит применять оборудование мощнее 5 киловатт. Проволоку необходимо обмотать вокруг керамического стержня (вместо керамики можно использовать один из жаропрочных материалов) или аккуратно отколотой от кирпича пластины.
Размеры спиралей нередко подбираются пробным методом, то есть подбором числа витков в зависимости от уровня нагревания кабеля. Однако более рациональный и надежный вариант – просмотреть специальную таблицу (где L –длина проволоки, а D – диаметр стержня).

Скажем несколько слов об еще одном несложном варианте. Можно самостоятельно изготовить нагревательный элемент из обрезка асбестоцемента (труба). Внутри корпуса размещается свернутая спираль из нихрома. Витки могут быть расположены, как в вертикальном, так и в горизонтальном положении для охвата большей площади. Теперь разберемся с нюансами присоединения нагревательного элемента собственного производства.
Для сохранения правильной формы спирали следует сделать необходимое количество насечек на стержне (под каждый виток). Проволока наматывается одним, но очень плотным слоем. Каждый из концов проволоки присоединяется к проводке болтами и изолируется. Концы проводов, которые выводятся в отверстия корпуса, подключают в сеть с использованием 25-амперного предохранителя.
При использовании самодельной электропушки такого типа практически невозможно избежать появления неприятного «паленого» запаха, возникающего в момент, когда пыль сгорает на открытых спиралях. В данном контексте некоторые специалисты рекомендуют установку решеток в каждом торце. Такие заслоны, разумеется, не защитят от мелкого мусора, но зато таким образом вы предотвратите возможный контакт крупных твердых частиц (чего-либо) с ТЭНом или включенным вентилятором.
После того, как вы проведете проверку каждой точки соединения, обязательно сделайте пробный пуск электропушки. Если сборка была проведена без серьезных ошибок, после нажатия выключателя (или штекер – в розетку), в одном торце устройства заработают лопасти вентилятора, а с другой стороны начнут выходить потоки теплого воздуха (который будет становиться все горячее).

Некоторые важные рекомендации

В большинстве своем инструкции по применению самодельных тепловых электропушек существенно не отличаются от правил, связанных с эксплуатацией других видов бытового электрооборудования. К примеру, в обязательном порядке следует не допускать падений агрегата, а также попадания внутрь воды или другой жидкости. Кроме того, в соответствии с правилами техники безопасности, нельзя касаться нагретого корпуса. Еще один важный момент – пушка не должна долго оставаться без присмотра в работающем состоянии.
Перед тем, как произвести выключение пушки, рекомендуется вначале отключить нагреватель для того чтобы вентилятор некоторое время поработал на холостых оборотах.

Большинство разновидностей самодельных электропушек, не оснащенных термостатами, не годятся для работы в непрерывном режиме на протяжении долгого времени. Такой подход может привести к короткому замыканию или воспламенению спирали.
Помните о том, что электропушка (как и большинство электроустройств, в принципе) серьезно сушит воздух в помещении, в связи с этим рекомендуется проводить его регулярное проветривание.

Полезные советы в заключение:
  1. Для выполнения корпуса тепловой электрической пушки рекомендуем использовать металлический или асбестоцементовый лист (толщина стенок не меньше 1 миллиметра). Другой рациональный вариант – приобретение резервуара, сделанного из термической пластмассы. При таком подходе стоит учесть, что пластмасса в любом случае будет «давать» не очень приятный запах в процессе нагревания.
  2. Уровень шума, создаваемого вентилятором, может быть достаточно низким. Чтобы убедиться в этом, установите в тепловую пушку автомобильный вентилятор.
  3. Для того чтобы предотвратить возможность возгораний из-за раскаленной поверхности корпуса, конструкцию рекомендуется ставить на арматурную или шиферную подставку. Другое решение вопроса – покрытие с теплопоглощением.
  4. ТЭН и электродвигатель должны подключаться к цепи отдельно (это очень важно!!!)
  5. Конец каждого провода, выступающего за границу корпуса устройства, должен быть надежно заизолирован.
  6. Корпус тепловой пушки, выполненный из металла, следует надежно заземлить. Это самый надежный способ уберечься от случайных ударов электрического тока.

Видео: Тепловая пушка своими руками

С этим материалом читают так же:

Как самостоятельно изготовить и подключить тепловую пушку

Как правильно уложить и подключить пленочный теплый пол

Установка кондиционера своими руками

Как сделать электрический пистолет с электродвигателем

YouTuber Навин Хамбала — один из лучших создателей YouTube, и он недавно сделал подпружиненный пистолет, который работает с электродвигателем.

Если вы когда-нибудь смотрели Звездные войны или вестерн фильм вы превратили случайные объекты в воображаемое оружие. Это нормальное явление в любом детстве.

Но почему бы не улучшить игрушечные пистолеты, с которыми вы или ваши дети привыкли играть?

YouTuber Навин Хамбала — один из лучших создателей платформы. Недавно он создал подпружиненный пистолет, работающий с электродвигателем.Звучит опасно? Это не. Все встревоженные мамы могут расслабиться.

Этот пистолет не будет опасен для кого-либо, если вы не зарядите его взрывчаткой, но из него действительно получится забавная игрушка, чтобы сбивать чашки или соревноваться в стрельбе по мишеням. Если вы все же решите сделать это, вы даже можете сделать свою собственную западную игру на перестрелки для детей; или для тебя. Взрослым тоже разрешено развлекаться.

Это самодельное электрическое оружие потребует немного времени и его довольно легко сделать. Это идеальный проект на выходные, сделанный своими руками.

Основные материалы для самодельного пистолета с электродвигателем включают простую пластиковую трубку, несколько небольших металлических и деревянных деталей, батарею и немного провода.

Вы привыкли к проектам своими руками? Вам также понадобятся некоторые основные электроинструменты. Но большинство из этих вещей вы можете найти в своем доме. Для создания этой занимательной игрушки не нужно покупать какие-либо продукты.

Готовы повеселиться?

Как сделать пистолет с электродвигателем, требуется довольно просто. Вы знаете, что у оружия должны быть механизмы, позволяющие пробивать пули через стволы.В вашей домашнем электромоторе пушке, вы будете иметь двигатель, подключенный к батарее и поворот двигатель приведет к металлическим деталям для перемещения.

Как одна часть витков металла перехватывает на другой, который вы прикреплены к пружинной внутри пластикового ствола. Пружина оттягивается назад. Но металлические части продолжают двигаться, двигаться мимо друг друга и пружина освобождается. И прочь уходит ваш выстрел!

И что служит в качестве триггера, который получает деталь перемещения? Переключатель niftily приклеен внутри пушки в пределах досягаемости вашего пальца.

Любой желающий может выложить моторизованный механизм, который делает части движения. Но это видео показывает вам, как объединить его с компактным пистолетом достаточно маленькими для любого ребенка, чтобы весело провести время с.

Потому что это вторая вещь Навин помогает практичности. Добавьте дерево и несколько перьев баррелей зажимать свой пистолет, чтобы сделать его удобным в использовании. Эти объекты настроить легко, так что вы можете получить точную подгонку для вашей руки.

И не забудьте покрасить и украсить его так все знают, чей это пистолет.

Он может быть использован для пожарных дротиков, но может также работать с некоторыми другими предметами. Несмотря на то, что не имеет никакой реальной силы, это может быть хорошим способом, чтобы развлечь себя. С мягкими предметами, такими как губки, выступающими в качестве пуль, вы можете вести понарошку войну с семьей никто не поранился.

ли видео помощь? как этот тип высокой мощности пушки ли вы?

DIY электрический роторный пистолет | 50 выстрелов в секунду

проекта на этот раз был сделан с большим, конструктивным интересом, поскольку его строительства требуется много воображения, параллельность и точности.Наша цель состояла в том, чтобы сделать электрический пистолет, который был бы в состоянии стрелять 50 пуль в секунду. Хотя, изначально скорость пули, казалась немыслимой после того, как наши расчеты сделаны, мы увидели, что это может быть возможно.

Широко известно, что электрические пушки имеют большой потенциал в отношении стрельбы повторяющихся пуль. Поэтому мы решили сделать роторный электрический пистолет. Это второй пистолет, что «сделать его крайним» сделали как первый один был «домашний antidrone зрелище», который порадовал наших зрителей много.

Наша структура была начата, принимая кусок воздуха спирального компрессора, который представляет собой алюминиевый кусок, на котором имеется спираль алюминиевая стенка 3,5 мм в высоту. Спиральная стенка образует ствол нашего орудия, как внутри спускового крючка, пуля ускоряется с помощью куска, который вращается с помощью двигателя. Двигатель вращается кусок, который призывает пулю, а затем пуля рифленый в конце спирального ствола. Как уже маршрут, который должен быть покрыт за баррель, как дольше превышение скорости пули будет в соответствии с использованием надлежащего двигателя.Двигатель, который мы использовали не очень сильно, как это только 30 Вт 24 вольт 3000rpm. Зная, что в каждом повороте пистолет может вставить пулю в стволе, мы пришли к выводу, что теоретически, при 3000rpm 3000 пуль будут введены в стволе достигает нашу первоначальную цель, которая находится в 50 пуль в секунду.

Под спиральная бочка, мы ставим подшипник, в котором есть ось, которая вращается подвижная часть пушки, и это диск с насечкой, который указывает на точку, где убеждали пуля и не ускоряющий в ствол до его выход.На мобильной, алюминиевой пластине, которая вращается, есть коробка, где пули размещены. При нажатии на спусковой крючок, пули проходят через вращающуюся пластину и начать свой путь через ствол.

Двигатель размещен на задней стороне ствола и вращения подвижной части пистолета через приводной ремень и шкивы. Для того, чтобы дать движение нашего мотор, мы использовали батареи 18650, которые являются исключительно легкими и заряжаются очень быстро, а также лучше, чем любой другой тип батареи.
Кроме того, наша пушка, способная снимать сферические выстрелы как пластик и металлические от 6 мм до 9 мм. В нашем видео мы использовали пластиковые кадры 8мм, как наша цель была не порча, но конструктивная философия делает этот пистолет и развлечения, которые мы заработали во время процедуры.

В конце концов, мы получили поражены со скоростью пушки, а также с его мощностью, учитывая его относительно слабый двигатель. Достижение такого большого успеха в этом проекте, мы мотивированы достаточно, чтобы уже планируем сделать больше и более мощное оружие в будущем.

Получить доступ к загружаемым планов для наших проектов : http://bit.ly/MIEplan

7 Лучший Electric Gun Nailer

Мы» ве делать на дом «строительство» проекты и деревообработку для довольно долгого времени, но это было совсем недавно, что мы начали делать это в более крупной и квалифицированной мощности. Это была одна из резолюций нашего Нового года, чтобы принять наши удобные способности немного более серьезно, узнать больше, и продвигать то, что мы способны, и, если мы должны быть честными, мы должны были бы сказать, что мы пригвоздил (каламбур)!

Теперь, когда мы чувствуем себя готовы взять на себя более крупные, более совершенных проектов, однако, пришло время для нас, чтобы начать выравнивание нашего оборудования, а также.Например, ручного гвоздя так много, что вы можете сделать ручным молотком, если вы строите очень большую конструкцию, такую ​​как спортивная площадка в джунглях, большой домик на дереве или пристройка для задней части дома.

Вот почему мы решили, наконец, инвестировать в гвоздезабиватель с электрическим пистолетом. Это не только немного ускорит выполнение более сложных задач по забивке гвоздей, но и забьет каждый гвоздь с большей силой, чем мы можем сделать вручную с помощью обычного молотка, что, возможно, сделает конструкции, которые мы строим, еще безопаснее.Тем не менее, мы также учитываем цену (мы работаем над , немного из бюджета, но все же приличный) и необходимых функций. Хотя электрические пистолеты для гвоздей, как правило, довольно просты в своей функции, определенно существуют различия, которые выходят за рамки того, что нам действительно нужно для конструирования хобби дома, хотя нам все еще требуется высокое качество. Вот почему так важно тщательно изучить продукты, прежде чем покупать их; вы хотите быть уверены, что действительно покупаете оборудование, которое отвечает вашим потребностям должным образом, без ненужных финансовых вложений.

Что такое гвоздезабиватель с электрическим пистолетом?

Пистолет для гвоздей — это автоматическое устройство, которое использует некоторый тип давления или генерируемой энергии, чтобы быстро забить гвоздь в поверхность с большей силой, чем человек способен сделать вручную с помощью руки и обычного молотка. Некоторые пистолеты для гвоздей используют сжатие воздуха в качестве движущей силы, стоящей за гвоздем, но многие люди предпочитают использовать электрические пистолеты для гвоздей, потому что они считают, что сила электричества более надежна и постоянна.

Как работают гвоздезабиватели с электрическим пистолетом?

Электрические пистолеты для ногтей используют электрический ток, вырабатываемый батареями или сетевым шнуром и розеткой, для вращения вращающегося электродвигателя. Этот двигатель сжимает мощную пружину внутри пистолета, расположенную прямо за плоской головкой гвоздя, следующего на очереди. Когда вы нажимаете на спусковой крючок пальцами, пружина освобождается очень быстро и с большой силой, ударяя по плоской вершине гвоздя и сильно и быстро вонзая его заостренный конец в вашу поверхность.Электрические пистолеты для гвоздей способны одним быстрым движением вбивать гвоздь даже в твердую поверхность, пока края плоской вершины гвоздя не остановят движение.

Для чего лучше всего использовать гвоздезабиватели с электрическим пистолетом?

Гвоздезабиватели с электрическими пистолетами обычно используются для более крупных и практических проектов. Многие люди профессионально используют их в строительных работах, но некоторые люди покупают надежные, но менее промышленные гвозди для домашних проектов. Они считаются безопасными для несущих конструкций, потому что они способны забивать гвозди с гораздо большей силой, чем вы можете применить обычным молотком, гарантируя, что гвоздь будет внедряться в детали, которые вы пытаетесь закрепить.

Они также намного быстрее в использовании, так как каждый гвоздь вбивается в дерево единичным быстрым движением, а не требует, чтобы вы ударяли по нему несколько раз. Люди используют их для создания любого крупного проекта, который они хотят завершить в разумные сроки и с надежной стабильностью. Пистолеты для гвоздей (особенно электрические) — это фантастический компромисс между экономией времени и сохранением качества.

Кому следует покупать гвоздодер с электрическим пистолетом?

Как мы уже упоминали, гвоздезабиватели с электрическим пистолетом чаще всего покупают люди, которые работают в строительстве и имеют собственный арсенал профессиональных мощных инструментов.Однако есть и те, кто выполняет дома крупномасштабные проекты и может извлечь выгоду из дополнительной скорости и безопасности, обеспечиваемой электрическим пистолетом для ногтей, а не обычным молотком. Ключевым моментом является оценка цены по сравнению с функциями, которые может предложить конкретная модель, и сопоставление их ценности с вашими реальными потребностями и проектами, которые вы хотите реализовать.

Лучшие электрические гвоздезабиватели

Мы действительно остались довольны количеством качественных электрических пистолетов для ногтей, которые мы нашли по разумным ценам в нашем поиске.Если вы могли бы использовать разбивку функций, которые вы также можете найти в гвоздях для электрических пистолетов, ознакомьтесь с этой схемой стилей за и против, которую мы составили для других энтузиастов DIY.

1. Комплект для беспроводных гвоздей Metabo HPT

Этот первый пистолет для ногтей от Metabo HPT представляет собой полный комплект! Если у вас есть приличный бюджет, это на самом деле вполне доступный вариант для новичков. Помимо самого пистолета, вы также получите прочный чехол на молнии, аккумулятор и док-станцию ​​для зарядки и даже набор защитных очков, которые можно носить во время его использования.Пистолет имеет аккумуляторную конструкцию 18 калибра, что означает, что он будет работать со стандартными гвоздями, которые у вас, вероятно, уже есть, а также имеет свободный диапазон движений. Магазин, в который загружены гвозди, вмещает 100 гвоздей, а литий-ионный аккумулятор емкостью 3,0 Ач обеспечивает длительную и быструю зарядку. Пистолет также имеет регулируемые режимы для различных скоростей и эффектов, в зависимости от выполняемой вами работы.

Стоит отметить, что, хотя мощность и время работы этого ружья достойны восхищения, некоторые люди сочли его использование немного громоздким.По отзывам, он отлично подходит для большинства работ, но из-за своей тяжелой формы он не совсем идеален для очень точной или детальной работы даже для тех, кто имеет большой опыт работы с гвоздями.

Посмотреть цену на Amazon
Плюсов:
  • Аккумулятор с длительным сроком службы, быстрая зарядка и зарядная станция
  • Полный комплект поставки, включая прочный чемодан для путешествий / хранения и полезные защитные очки
  • Одновременно вмещает до 100 гвоздей 18 калибра
  • Регулируемые настройки для управления скоростью и частотой привода
Минусы:
  • Очень тяжелый
  • Немного неуклюжий дизайн
  • Не самый эффективный результат для мелкой, детальной или точной работы

2.Porter-Cable 20V MAX Комплект беспроводных гвоздей Brad

Если вам нужен качественный дизайн, который разделяет многие из вышеперечисленных функций, но ваш бюджет не так велик, вы можете приобрести этот аккумуляторный гвоздезабиватель от Porter-Cable. В отличие от предыдущего пистолета, в котором использовался комбинированный электрический воздушный компрессор и пружина, в этом пистолете полностью отсутствует воздушный элемент. Он специально разработан для обеспечения постоянной глубины погружения, но также оснащен колесом, которое позволяет вам регулировать эту глубину в зависимости от материалов и условий, с которыми вы работаете.Этот пистолет оснащен литий-ионным аккумулятором MAX на 20 В, который обеспечивает длительное время работы с хорошей мощностью, а также базу для быстрой зарядки. Инструмент даже поставляется с удобным зажимом для ремня и трехлетней ограниченной гарантией.

Хотя это ружье широко хвалят за большую мощность и длительный срок службы батареи, предыдущие покупатели сообщают о двух заметных недостатках, о которых следует помнить. Во-первых, вся эта ценная мощность, о которой мы только что упомянули, дает этому пистолету для ногтей небольшую отдачу. Это может привести к неточности или даже риску упасть для тех, кто к этому не был подготовлен.Наконец, также было отмечено, что расположение фонарика — теоретически полезная бонусная функция для работы в плохо освещенном пространстве — находится на позади сопла, что снижает эффективность света и вызывает тень от самого инструмента.

Посмотреть цену на Amazon
Плюсов:
  • Продолжительное время автономной работы и быстрая зарядка
  • Мощный электрический пружинный механизм, обеспечивающий большую мощность
  • Гарантия 3 года
Минусы:
  • Тяжелая отдача
  • Неэффективное размещение фонарика

3.Гвоздь DeWalt 20V MAX Finish

Этот легкий пистолет для гвоздей от DeWalt был специально разработан, чтобы быть компактным и немного более легким в маневрировании, чем то, что вы видели до сих пор. Он оснащен 20-вольтовой батареей с собственным портом быстрой зарядки, зажимом для ремня и магазином для стрижки, который вмещает до 100 гвоздей размером 18 калибра. Этот магазин прочен во время использования, но его можно быстро и легко удалить, пополнить и заменить. Инструмент также оснащен встроенным ярким белым светодиодом, обеспечивающим лучшую видимость при работе в плохо освещенных помещениях.Кроме того, он имеет режим неровностей, который позволяет разгонять предметы на высокой скорости для прямых ударов по полосам гвоздей.

Несмотря на полезный характер ранее упомянутого режима сдвига, может быть недостатком, присущим и этой самой функции. Если его использовать со слишком большой скоростью и с недостаточной точностью или поставить на поверхность под неудобным углом, возникает вероятность того, что он будет вбивать гвозди в древесину неудобным образом, изгибая их в С-образную форму, а не прямо насквозь. для самой аккуратной и прочной фиксации.Этого можно избежать, проявив особую осторожность и внимательность при использовании функции

. Посмотреть цену на Amazon
Плюсов:
  • Светодиодная подсветка для лучшей видимости
  • Магазин на 100 гвоздей, легко заменяемый
  • Bump Mode для более быстрого забивания гвоздями прямыми рывками
Минусы:
  • Угол в режиме неровностей должен быть точным, иначе гвозди могут выгнуться

4. Ryobi 18-Volt ONE + AirStrike 18-Gauge Cordless Brad Nailer

Этот особый дизайн пистолета для гвоздей, созданный и продаваемый Ryobi, продается в первую очередь для скорости.Он способен забивать до 60 гвоздей в минуту на прямом участке. Он работает на системе электрических пружин, что означает отсутствие сложных деталей шланга, элементов воздушного компрессора или других движущихся частей, которые часто нуждаются в замене. Инструмент изготовлен из особо прочных материалов для долговечности, но при этом остается легким, поэтому его легко использовать и маневрировать.

Хотя фактическая материальность того, из чего изготовлен этот пистолет для гвоздей, является прочной и высококачественной, сообщалось, что некоторые устройства имеют редкий конструктивный недостаток.Известно, что небольшое количество пистолетов слегка перегревается при длительном использовании на высокой мощности, что делает их более горячими, чем обычно, на ощупь.

Посмотреть цену на Amazon
Плюсов:
  • 60 гвоздей в минуту
  • Гладкая электрическая пружинная система, обеспечивающая высокую мощность
  • Легкий и маневренный
Минусы:
  • Сообщается о небольшом количестве устройств, склонных к перегреву при длительном использовании на самых высоких настройках

5.Аккумуляторный степлер BHTOP

Если вы слышали об электрических пистолетах для гвоздей, но также слышали об электрических скобах и думали, что они могут быть полезны и в вашем доме, то вам понравится этот комбинированный пистолет для гвоздей и от BHTOP. Этот инструмент создан для простоты, очень прост в эксплуатации и управлении и практически не требует обслуживания. Он оснащен предохранительным механизмом с блокировкой отключения, встроенным светодиодным инструментом для выравнивания и аккумулятором с быстрой зарядкой, который может сделать 1000 выстрелов за одну зарядку.Инструмент также поставляется в комплекте с 500 гвоздями и 500 скобами, и это также самый доступный вариант в нашем списке.

Имейте в виду, что скобы, изображенные на самой фотографии, на самом деле не являются скобами, которые подходят, используются или поставляются с пистолетом. Он работает со скобами , которые входят в комплект, но если вы уже узнаете скобы на предоставленных фотографиях, потому что они есть у вас дома, стоит отметить, что те, которые у вас есть, скорее всего, не подойдут специально для этого инструмента.

Посмотреть цену на Amazon
Плюсов:
  • Пистолет для двух гвоздей и степлер
  • Поставляется с 500 гвоздями и 500 скобами
  • Самый доступный вариант в списке
  • Замок безопасности и встроенный светодиодный светильник
Минусы:
  • На самом деле требуется скобы , а не , такие как те, что показаны на фотографиях (но — это , поставляемые с инструментом)

6.Электрический аккумуляторный пистолет для гвоздя и степлера Orion Motor Tech

Следующий инструмент, разработанный и продаваемый Orion Motor Tech, представляет собой комбинированный электрический гвоздезабиватель и с аккумулятором, который может обеспечить 400 последовательных ударов при каждой отдельной зарядке. На самом высоком уровне пушка также способна стрелять 100 гвоздями в минуту. Он легкий, но прочный, имеет нескользящую ручку и светодиодную подсветку для лучшей видимости, а магазин легко снимается и пополняется, несмотря на то, что он надежно и надежно фиксируется на месте.Инструмент является беспроводным, и на него предоставляется годовая гарантия.

Хотя это не обычная проблема, некоторые неисправные блоки были доставлены с конструктивным дефектом, который вызывает заклинивание, препятствует плавному забиванию гвоздей и требует регулировки магазина и перезарядки при каждом заклинивании. Вы также должны знать, что, хотя батарея имеет большой срок службы, запасные батареи, которые продаются отдельно, — это , а не , предлагаемые очень многими основными розничными продавцами, поэтому получить резервную копию или замену может быть проблемой.

Посмотреть цену на Amazon
Плюсов:
  • Высокая мощность для непрерывных выстрелов на самой быстрой настройке
  • Нескользящая ручка и светодиодная подсветка для безопасности и обзора
  • Легко снимаемый и пополняемый магазин, прочный и устойчивый
Минусы:
  • Заклинивание некоторых неисправных узлов
  • Трудно найти запасные или сменные батареи, продаются отдельно

7. Электрический скобозаборник Stanley TRE550Z / гвоздь Brad

На случай, если вы все еще очарованы идеей комбинированного пистолета для скоб и гвоздя, но хотели бы увидеть хотя бы еще один дизайн, прежде чем приступить к работе, вот еще один дизайн на ваше рассмотрение! Этот инструмент от Stanley был создан с высокими и низкими настройками, которые позволяют настраивать давление и воздействие в зависимости от материала, который вы прибиваете гвоздями или скобами.Это позволяет избежать взлома или частичного встраивания. Изделие связано со шнуром, но он дает вам восемь целых футов или длину для работы. Его конструкция прочная, но эргономичная и легкая.

Хотя этот инструмент в целом хорошо изучен, несколько предыдущих покупателей отметили, что они более успешно используют инструмент в одном направлении, чем в другом. Под этим мы подразумеваем, что пистолет был сконструирован для того, чтобы его держать в вертикальном положении, как если бы вы прибивали или скрепляли скобами вертикально. Это будет работать горизонтально или также вниз, но некоторые люди обнаружили, что сила его воздействия была немного уменьшена этим действием.

Посмотреть цену на Amazon
Плюсов:
  • Высокие и низкие настройки для приспособления и корректировки различных материалов
  • Комбинированный пистолет для гвоздей и
  • Легкий и эргономичный дизайн
  • Шнур длиной восемь футов для маневрирования
Минусы:
  • В вертикальном положении работает лучше, чем в горизонтальном положении; изменение положения немного снижает силу удара
Электрические гвоздезабиватели различных типов

Существует два основных типа гвоздезабивателей для электрических пистолетов, и их очень просто отличить друг от друга.У каждого есть свои преимущества и недостатки, поэтому вам придется оценить свои личные потребности и определить, что лучше для вас. Эти два типа:

  • Сетевые пистолеты для гвоздей: Это пистолеты для гвоздей со шнуром, закрепленным на заднем конце, с вилкой, которая подключает их к розетке в качестве источника питания. Эти пистолеты очень надежны, потому что источник питания является постоянным, и маловероятно, что он неожиданно отключится, как батарея, когда ее заряд разрядится. Однако шнуры питания также немного ограничивают диапазон их движения.При использовании сетевого инструмента; можно только ходить так далеко от розетки. Вам также придется следить за шнуром, когда вы маневрируете инструментом, чтобы он не мешал вам, не запутался или не споткнулся.

  • Аккумуляторные пистолеты для гвоздей: Насколько мы можем судить (как на основе онлайн-исследований, так и опроса наших знакомых), беспроводные пистолеты для ногтей предпочитают большинство людей. Они часто изготавливаются с прочными, долговечными и быстро заряжающимися аккумуляторами, которые позволяют им работать в течение длительного времени.В то же время их беспроводная природа устраняет осложнения, которые были связаны именно со шнуром, например, с ограниченным диапазоном движения. Однако аккумуляторные пистолеты для гвоздей не лишены своих недостатков или соображений. Обратите внимание на качество аккумулятора, особенно при покупке; они не работают вечно, и вам нужен пистолет с такой же мощностью, как у сетевого пистолета, и это даст вам хорошее и долгое время работы, прежде чем оно потребует подзарядки.
Преимущества использования электрического пистолета для ногтей

Независимо от того, решите ли вы приобрести гвоздезабивной пистолет с проводом или аккумулятором, использование гвоздезабивного пистолета типа или дает множество преимуществ вместо классического молотка и гвоздя.Самый большой бонус — скорость. Пистолеты предварительно заряжены гвоздями, что позволяет сэкономить время при установке гвоздя. Вместо того, чтобы попадать в нужную точку и удерживать ее устойчиво, все, что вам нужно сделать, это поместить насадку пистолета для гвоздей туда, где вы хотите, чтобы гвоздь проходил. Удар, с которым гвозди вбиваются в поверхность, также снижает скорость. Вместо того, чтобы бить по гвоздю несколько раз, вы увидите, что он внедряется быстро и одним быстрым движением. Наконец, безопасность повышается с помощью пистолета для гвоздей благодаря повышенной прочности, которую вы делаете.Сила пистолета забивает гвозди глубже и прочнее, снижая риск того, что они потеряются.

Конечно, пистолеты для гвоздей тоже имеют риски для безопасности. Они требуют особого внимания и всегда должны находиться в недоступном для детей месте. Однако вы наверняка обнаружите, что ваши большие пальцы выглядят лучше, так как вы больше не рискуете потерять гвоздь и ударить по ним молотком!

Как только вы возьмете в руки подходящий электрический пистолет-гвоздезабиватель и научитесь им пользоваться, вас практически не остановить! Однако перед началом работы убедитесь, что вы внимательно прочитали инструкции и руководство по технике безопасности.Важно хорошо разбираться в особенностях вашей модели Precision , чтобы вы могли извлечь из нее максимум пользы и никого не пострадать.

Знаете ли вы еще одного энтузиаста DIY, который в последнее время подумывает об инвестициях в свой собственный гвоздезабиватель с электрическим пистолетом, но вы также знаете, что могли бы потребоваться дополнительные рекомендации? Поделитесь с ними этой записью, чтобы у них тоже была вся необходимая информация и возможности для работы!

Самодельный мини-плазменный пистолет DIY


Ручной плазменный пистолет Тесла с питанием от катушек Тесла

Конструкция этой катушки Tesla Coil основана на более крупном проекте DIY Tesla Coil с батарейным питанием, но с целью получения гораздо меньшего и портативного устройства.Схема силового импульсного модулятора используется для управления двумя небольшими высоковольтными катушками зажигания, соединенными вместе в «анти-параллельной» конфигурации. Выход выпрямляется и используется для зарядки емкостного конденсатора небольшого искрового разрядника катушки Тесла.

ВНИМАНИЕ: В этом проекте используются опасные высокие напряжения!

Этот проект уже довольно старый. Оцените новый, более мощный плазменный пистолет DIY!

Устройство упаковано в корпус дешевой аккумуляторной дрели из магазина DIY.Эта дрель использует аккумулятор 18 В и поставляется с зарядным устройством, что делает ее идеальной для этого проекта. Используемая схема драйвера катушки зажигания принимает прямой вход 12 В — 30 В, который подключается с помощью оригинального переключателя от дрели.

В этом видеоролике показано, как плазменная пушка заставляет соседнюю лампочку загораться, как будто это плазменный шар.

Высокочастотное высокое напряжение от плазменной пушки вызывает ионизацию аргона в лампе.Это создает полосы, которые притягиваются к пальцам, удерживающим его.

Устройство потребляет около 6 ампер от хорошо заряженной 12-вольтовой батареи, в результате чего общая потребляемая мощность составляет около 72 Вт. К сожалению, такая низкая мощность означает, что плазменные дуги будут ограничены в размерах, но, поскольку они переносятся вручную, это, вероятно, хорошо. Типичная длина выходных дуг составляет от 5 до 7 см.

Такая маленькая катушка Тесла по своей природе имеет довольно высокую резонансную частоту, которая в данном случае составляет около 500 кГц.Эта частота слишком высока, чтобы ощущаться как электрический шок, но при ударе вы можете почувствовать низкочастотную составляющую скорости зажигания искрового промежутка.

Основная схема управления представляет собой схему широтно-импульсной модуляции с защитой от скачков высокого напряжения. Он настроен на получение максимальной мощности от двух катушек зажигания.

С двух катушек зажигания сняли кожух, чтобы уменьшить общий размер и обеспечить доступ к внутренней проводке.Входы соединены встречно-параллельной проводкой, чтобы поддерживать высокое напряжение зарядки под нагрузкой.

Высоковольтные выходы искровых катушек подключены к выпрямителю (D1), состоящему из четырех высоковольтных диодов, залитых эпоксидной смолой. К нему подключен небольшой сглаживающий конденсатор (C1), который помогает уменьшить пульсации на выходе HV DC. Резервуарный конденсатор (C2) заряжается от источника постоянного тока высокого напряжения через два высокочастотных дросселя (катушки индуктивности L1 и L2), которые служат для предотвращения воздействия радиочастотных колебаний первичной цепи TC на остальную цепь.

Предыдущая конструкция катушки Тесла с батарейным питанием должна быть надежно подключена к хорошему высокочастотному заземлению, например к металлическому стержню в земле. Без этого выход был бы ограничен, и схема драйвера была бы склонна к отказу.

В этой катушке Тесла ВЧ заземление осуществляется путем подключения к медной площадке на ручке.

Тело человека, держащего устройство, используется в качестве радиочастотного заземления, а большая площадь меди обеспечивает распределение энергии для предотвращения радиочастотных ожогов.

В большинстве катушек Тесла это было бы небезопасно, но это устройство очень маломощно, поэтому риск поражения электрическим током невелик. Сама по себе РФ, наверное, не слишком здорова!

В части TC (катушка Тесла) используется общий статический разрядник и плоская первичная конструкция для простоты и размеров. Первичная обмотка плотно намотана на основание вторичной обмотки несколькими слоями изоляционной ленты, предотвращающей пробой.

Сфера с верхней загрузкой сделана из металлической ручки для вытяжки, в которой просверлено отверстие, позволяющее выпускать газ с конца.Труба от этой сферы проходит по внутренней стороне вторичной обмотки и к задней части ручки, где ее можно подключить к источнику газа.

Использование благородных газов, таких как аргон или неон, приведет к тому, что выходные дуги будут вытеснены вдоль потока газа. Это позволяет направлять плазму по прямой линии от острия плазменной пушки. Также можно использовать газ бутан, который превращает эту штуку в своего рода гибрид огнемета и плазменной пушки. Электричество проходит по пламени от его кончика.Фото этого эффекта вы можете увидеть на нашей плазменной странице.

Помимо создания холодных плазменных дуг, это устройство даже передает электрическую энергию по беспроводной сети. Он может зажигать лампочки и люминесцентные лампы, просто находясь поблизости.

Помехи, создаваемые этой беспроводной энергией, могут привести к включению и выключению всех видов электронных устройств или к хаотическому поведению. Это связано с тем, что энергия вызывает крошечные токи, индуцируемые в дорожках и проводах в устройствах.Если бы простая схема имела резонансную частоту, соответствующую резонансной частоте плазменной пушки, можно было бы собирать беспроводную энергию с большего расстояния.

В эту конструкцию можно внести несколько улучшений, которые могут привести к большей пропускной способности и, следовательно, к увеличению дуги.

Искровой разрядник — это всего лишь один зазор, который для безопасности и размера герметизирован пластиковым корпусом. Такое переключение будет иметь плохие характеристики из-за трудностей с закалкой и отложений оксидов.Твердотельная версия была бы лучше, но она, вероятно, была бы больше и значительно дороже.
Чем больше верхняя нагрузка, тем больше прорывов, но для этого также потребуется больше первичной емкости. Вторичная обмотка также довольно длинная по сравнению с ее шириной. В идеале это было бы короче и шире.

В заключение, это был забавный проект, и мы надеемся, что вы найдете эту информацию полезной и интересной.

Схема электрошокера DIY — Схема электрошокера

Схема электрошокера, также известная как схема электрошокера, представляет собой несмертельный электрошокер, используемый для парализации человека на некоторое время без причинения серьезных повреждений или травм.Это очень полезное устройство, особенно для обездвиживания злоумышленника.

Использование и изготовление электрошокера ограничено в большинстве стран.

Однако в Соединенных Штатах Америки в некоторых штатах разрешено использование электрошокера.

Электрошокер доступен в различных стилях, таких как электрошокеры с губной помадой, электрошокеры для мобильных телефонов, электрошокеры, электрошокеры полиции, электрошокеры с розовой лентой и замаскированные электрошокеры.

Как это работает?

Пожалуйста, прочтите следующую инструкцию перед сборкой:

Также известный как электрошокер, это устройство генерирует сильные импульсы напряжения, которые могут нарушить мышечные ткани и неврологическую систему, заставляя любого человека, дотрагивающегося до него, впадать в состояние умственного замешательства.

Устройство может быть использовано против атакующих зверей или опасных злоумышленников.

Имейте в виду, что этот гаджет может быть запрещен в вашей стране.

Этот гаджет может быть чрезвычайно опасен для людей, страдающих сердечными заболеваниями, которые могут использовать внешние электронные устройства (например, миротворцы), так как они могут создавать небольшие радиочастотные помехи.

Не пытайтесь безрассудно вести себя с этим гаджетом, это далеко не игрушка.

Электрошокер работает как двухступенчатый преобразователь напряжения.На первом этапе высокочастотный переключающий трансформатор увеличивает напряжение батареи до нескольких кВ для зарядки конденсатора. После того, как конденсатор заряжен, он питает второй трансформатор, увеличивая напряжение до 10-50 кВ (приблизительно) с частотой повторения 5-40 Гц (приблизительно).

Типы электрошокеров

Существуют основные типы электрошокеров: умножитель, тиристор и искровой разрядник. Множитель Taser состоит из одного трансформатора с более высоким выходным напряжением и работает от постоянного напряжения.

Этот тип электрошокера также имеет высоковольтные конденсаторы и диоды, и именно в конденсаторах умножитель электрошокера издает громкий звук.

Тип тиристора — самый эффективный. Здесь напряжение конденсатора невелико (примерно 250-500 В), и он работает с помощью двух основных компонентов: резистивного делителя (неоновая лампа) и диакритического элемента.

С другой стороны, искровые пистолеты — это самый дешевый и неэффективный электрошокер. Как следует из названия, в нем есть искровой разрядник, а напряжение аккумулятора заряжается с помощью транзисторного преобразователя.

Дизайн №1: Как я сделал свой электрошокер

Из трех типов электрошокеров я выбрал тиристор из-за его эффективности. Я использовал MOSFET (полевой транзистор металл – оксид – полупроводник) для создания преобразователя напряжения. Основная причина использования MOSFET чисто с точки зрения эффективности.

В двухтактном преобразователе, который обычно используется в электрошокерах, уровень достигает около 20%, тогда как в MOSFET преобразователь дает КПД 75% при рабочей частоте 80–120 кГц.

Затем я использовал затворный тиристор для второго переключателя вместе с четырьмя неоновыми лампами накаливания с напряжением зажигания 95 В и частотой следования импульсов 30-50 Гц.

Технические характеристики трансформатора

Для инверторного трансформатора я предпочел использовать трансформатор с сердечником EE, сохраняя поперечное сечение средней стойки 20-25 мм2.

Воздушный зазор толщиной 0,5 мм находится в средней колонне. Первичная полярность установлена ​​на 2х12 витков диаметра провода (0,4 мм), в то время как вторичная полярность установлена ​​на 700 витков провода (0.1 мм).

Вторичная полярность нанесена несколькими изолированными слоями. Причина изоляции слоев — избежать разрушения эмали проволоки под высоким напряжением. В электрошокере два электрода. Они похожи на дротики и подключаются к основному блоку токопроводящим проводом.

Характеристики батареи

Электрошокер можно подключить к шести элементам на 1,5 В или к семи элементам на 1,2 В.

Наилучший вариант — иметь две ячейки или Li-pol или Li-ion, соединяющие серию.Следует отметить, что этот электрошокер может потреблять ток до 1,5 А при включении, что означает, что обычные батареи могут работать неэффективно и быстро разряжаться.

Написал и предоставил: Дхрубаджоти Бисвас

Схема соединений

Дизайн № 2: Использование IC 555

Предлагаемое описание схемы электрошокера можно понять следующим образом:

нестабильный для генерации прямоугольных волн с переменной частотой и скважностью (см. потенциометры и диоды).

Этот сигнал подается на МОП-транзистор IRF840 (нет необходимости включать сеть тотемных транзисторов, поскольку частота будет уменьшена, тем не менее, ИС имеет достаточный потенциал тока для быстрой зарядки / разрядки затвора).

В качестве альтернативы МОП-транзистору очень хорошо работает биполярный транзистор (добавьте резистор 100 Ом между 555 и базой транзистора).

Правильный BJT может быть BU406, но дополнительно уменьшенный BJT может подойти, примите во внимание, что он должен быть в состоянии справиться с минимум 2A без остановок.

Индуктивный демпфер не требуется, поскольку электрическая мощность ниже, которая практически полностью адсорбируется для зарядки резервуарного конденсатора, кроме того, поскольку этот гаджет питается от батареи, мы не хотим рассеивать мощность на резисторе, но мы нужно произвести искры.

С системой демпфирования вы столкнетесь со снижением уровней стрельбы. Используйте КНОПЧАТЫЙ ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ ЗАЩИТЫ

Создание трансформатора для цепи электрошокера:

Это может быть действительно утомительным аспектом.Потому что в розничной торговле мы должны их строить. Необходимые компоненты: медный эмалевый провод (0,20 мм или 0,125 мм), ферритовый стержень, листы LDPE (0,25 мм).

Покройте ферритовый стержень слоем ldpe (полиэтилен, в качестве заменителя используйте электроизоляционную ленту) и приклейте его (или заклейте лентой). Поместите обмотку 200-250 на ldpe (намного больше обмотки можно сделать, если стержень более 1 ‘), дополнительное приложение ldpe, еще одна обмотка 200-250 и так далее, чтобы в конечном итоге получить 5-6 ярусов (примерно 1000-1400 витков, тем не менее, дополнительные витки не повлияют отрицательно на функциональность), затем снова будьте осторожны внутренняя дуга, которая может его разрушить.

Изолируйте его еще раз и установите первичную обмотку, 15-20 витков провода диаметром 1 мм будет достаточно, чрезмерное количество обмоток, вероятно, приведет к меньшему току и уменьшению всплеска во вторичной обмотке T2 из-за уменьшения периода нарастания, а также немного не собирается насыщать ядро.

Выбирайте конденсаторы MKP, поскольку они имеют минимальное ESR и ESL (они популярны в катушках Tesla как конденсаторы mmc).

Искровой разрядник

Искровой разрядник может быть просто парой пересеченных (но не соприкасающихся) проводов с шагом 1 мм.Он работает как переключатель с регулируемым напряжением, срабатывая, когда напряжение просто хорошее, чтобы ионизировать воздух между ними (преобразовывая его в плазму с меньшим сопротивлением).

Помните, что было бы разумно поместить его в компактную пластиковую коробку и наполнить маслом, позволяющим удалить пузырьки, не использовать моторное масло или масло для жарки, а скорее органическое минеральное масло, которое не содержит воды внутри.

Принципиальная схема

7 Абсолютно ужасающее оружие для выживания, сделанное своими руками

Это конец света, как мы его знаем, на улице бунтуют толпы голодающих людей, а у вас нет боеприпасов.

Что вы собираетесь делать?

В общей ситуации SHTF вы будете счастливы узнать, как сделать это абсолютно устрашающее самодельное оружие выживания.

1. Трубчатый дробовик

Эта красавица находится в музее полиции Кливленда и показывает, что придумали некоторые изобретательные преступники. В Интернете есть множество обучающих статей и видео о том, как сделать собственное ружье. Но законно ли изготавливать собственное огнестрельное оружие?

В большинстве случаев изготовление собственного огнестрельного оружия является законным.Но есть исключения. На веб-сайте ATF.gov они пишут следующее: ( Заявление об ограничении ответственности: всегда проверяйте законы своего штата, прежде чем действовать!)

Также прочтите, как сделать патроны для дробовика.

Q: Нужна ли физическому лицу лицензия на изготовление огнестрельного оружия для личного пользования?

Нет, для изготовления огнестрельного оружия исключительно для личного пользования лицензия не требуется. Однако для производства огнестрельного оружия для продажи или распространения требуется лицензия. Закон запрещает собирать неспортивную полуавтоматическую винтовку или дробовик из 10 или более импортных деталей, а также огнестрельное оружие, которое не может быть обнаружено металлодетекторами или рентгеновскими аппаратами.Кроме того, изготовление огнестрельного оружия NFA требует уплаты налогов и предварительного одобрения ATF. (источник)

2. Бита с шипами-гвоздями


Бита (или дубинка) — одно из первоначальных видов оружия, используемых человечеством.

Даже когда люди научились работать с металлами и делать оружие, например мечи, дубинка никогда полностью не выходила из моды.

Он получил несколько улучшений — вроде шипов булавы.

Эту летучую мышь действительно легко сделать, и она наверняка вышибит мозги любому зомби, который подойдет к вам.Кроме того, простое ношение его отпугнет большинство нападающих.

На практике единственным реальным недостатком этого является то, что ногти гнутся после удара по чему-то сильному, что также может повредить внутреннюю часть летучей мыши.

Если у вас нет бейсбольной биты, возьмите любой прочный кусок дерева. Хорошо подойдет часть столбика кровати.

3. Огнемет

У вас есть баллончик с лаком для волос и зажигалка? Вы можете превратить его в страшный огнемет.

Это не самое надежное оружие, сделанное своими руками, потому что оно зависит от того, насколько хорошо работает аэрозольный баллончик, и от направления ветра в вашу пользу.Но, в крайнем случае, этим самодельным оружием вы точно кого-нибудь отпугнете.

Вы можете поджечь их одежду или волосы, что даст вам время сбежать.

4. Лук и стрела из ПВХ

Из найденных материалов, таких как палки и веревка, легко сделать лук и стрелы. Но если вам нужен тот, который обладает убойной силой, вам нужно будет использовать более прочный материал. ПВХ идеально подходит для этого.

Он прочный, но гибкий, с ним легко работать. Если они у вас есть, надевайте перчатки при работе с ПВХ, потому что он раскалывается.Узнайте, как это сделать, здесь.

5. Арматурный томагавк

Томагавк был провозглашен одним из лучших тактических видов оружия, потому что он может делать такие вещи, как рыть окоп, открывать защитные двери, рубить дрова, разбивать лагерь и самооборона.

Плюс его форма означает, что вы можете легко спрятать его в куртке или носить с собой на ремне. Это был излюбленный инструмент коренных американцев, а теперь он часто используется иракскими и афганскими вооруженными силами.

В этом видео показано, как сделать томагавк из куска арматуры.Потребуется немало усилий, чтобы придать форму арматурному стержню, и вам понадобится раскаленный огонь, чтобы выковать его, но в награду вы получите действительно крутое самодельное оружие.

6. Самодельная граната из дешевого одеколона

Возможно, это не очень похоже на оружие, но на самом деле это граната большой мощности. Его сделали повстанцы, воюющие с сирийской армией. Им действительно нужно проявлять творческий подход к своему оружию, и вы можете найти всевозможное самодельное оружие в их арсенале.

Вы можете превратить практически любой аэрозольный баллончик в гранату, например, баллончики с освежителем воздуха, аэрозольные баллончики для обуви, бытовые чистящие средства…

7. Мина-ловушка с шипами ямы

Нужно защитить свой дом или отступить? Вы можете попробовать поставить вокруг него эти ужасающие ловушки.

Это происходит из туннелей Ку Чи в Хошимине, Вьетнам, и он был разработан, чтобы ранить американских солдат. Дверь наверху ловушки поворачивается, и человек может упасть в шипы.

Пожалуйста, не устанавливайте эту — или НИКАКУЮ — ловушку вокруг своего дома, если только это действительно не SHTF ситуация.

Во-первых, у вас больше шансов нанести вред себе, своей семье или другу, чем злоумышленнику. И даже если вы поймаете злоумышленника, это может иметь неприятные последствия, когда вам придется заплатить злоумышленнику крупную единовременную выплату. Вас даже могут отправить в тюрьму за мины-ловушки.

Это не значит, что вы не должны думать о том, как защитить свой дом в случае бедствия.

Стройте планы, но не пробуйте их, пока они действительно не понадобятся.


Когда-нибудь создавали собственное оружие? Дайте нам знать в комментариях ниже.

+ Изображение предоставлено

ESFI: Электробезопасность своими руками (DIY)


D.I.Y. Введение

Ежегодно тысячи людей в Соединенных Штатах получают тяжелые травмы и получают удары током в результате электрических пожаров, несчастных случаев или поражения электрическим током в их собственных домах.

Нынешний экономический спад побудил больше домовладельцев заняться проектами «сделай сам», чем когда-либо прежде.Столкнувшись со снижением стоимости жилья и устареванием недвижимости, домовладельцы могут не платить за услуги лицензированного электрика.

Однако большинство из них не имеют подготовки или опыта, необходимых для безопасного выполнения домашних электромонтажных работ, что увеличивает риск немедленных травм и поражения электрическим током и потенциально создает новые опасности в доме. Работа с электричеством требует тщательного планирования и особой осторожности, а срезание углов может стать дорогостоящей ошибкой.

Верх


Д.И.Я. Факты и статистика

  • В 2011 году расходы на улучшение и ремонт домов составили 275 миллиардов долларов.
  • По оценкам, в год происходит в среднем 70 смертельных случаев от поражения электрическим током, связанных с потребительскими товарами.
  • По последним данным Комиссии по безопасности потребительских товаров США, ежегодно в США происходит около 400 смертей от электрического тока.
  • Примерно 15 процентов смертей от электрического тока связаны с потребительскими товарами.Опасности, связанные с проводкой, включая поврежденную или оголенную проводку и бытовую электропроводку, составили почти 14 процентов этих смертей.
  • По оценкам, пожарные службы США ежегодно сообщают о 360 900 пожарах в жилых домах, в результате чего около 2495 человек погибли, 13 250 получили ранения и материальный ущерб составил 7 миллиардов долларов. Основной причиной крупнейших пожаров были электрические неисправности.
  • Ежегодно происходит около 37 000 ранений с помощью пистолета с гвоздями; рост на 200% с 1991 года.
  • Электрические неисправности составили 89 процентов электрических пожаров в жилых домах с 2003 по 2005 годы.

Верх


D.I.Y. Советы по безопасности

ESFI настоятельно рекомендует нанять квалифицированного лицензированного электрика для выполнения любых электромонтажных работ в вашем доме. Однако, если вы все же решите сделать это своими руками, примите во внимание следующие важные советы по безопасности, прежде чем приступать к выполнению любого домашнего электрического проекта:

  • Постарайтесь изучить домашнюю электрическую систему, чтобы вы могли безопасно управлять ею и обслуживать ее.
  • Никогда не пытайтесь выполнить проект, выходящий за рамки вашего уровня квалификации. Знание того, когда следует вызвать специалиста, может помочь предотвратить электрические пожары, травмы и смертельные случаи.
  • Всегда отключайте питание цепи, в которой вы планируете работать, выключив автоматический выключатель на главной сервисной панели.
  • Обязательно отключите от сети любую лампу или прибор, прежде чем работать с ними.
  • Проверьте провода перед тем, как прикасаться к ним, чтобы убедиться, что питание отключено.
  • Никогда не прикасайтесь к водопроводу или газовым трубам при выполнении электрического проекта своими руками.

Верх


Безопасность электроинструментов и оборудования

Многие проекты, сделанные своими руками, предполагают использование электроинструментов. Работа с электроинструментом требует квалифицированного инструктажа и обучения. Они могут быть смертельными, если их неправильно использовать или поддерживать.

Наиболее распространенный сценарий поражения электрическим током, связанного с электроинструментом, — это когда оборудование контактирует с электрическими проводами под напряжением во время его использования.

Верх


Факты и статистика:

  • По данным Комиссии по безопасности потребительских товаров США (CPSC), в Соединенных Штатах ежегодно происходит около 400 смертей от электрического тока.
  • Примерно 15% случаев поражения электрическим током связаны с потребительскими товарами.
  • 8% случаев поражения электрическим током, связанных с потребительскими товарами, ежегодно связано с несчастными случаями, связанными с электричеством, связанными с электродрелями, пилами, шлифовальными машинами, кусторезами и другими электроинструментами.
  • 9% случаев поражения электрическим током, связанных с потребительскими товарами, ежегодно происходит в результате несчастных случаев, связанных с использованием садового и газонного оборудования и лестниц, которые соприкасаются с воздушными линиями электропередач.

Верх


Советы по безопасности электроинструментов:

  • Используйте прерыватели цепи замыкания на землю (GFCI) с каждым электроинструментом для защиты от поражения электрическим током.
  • Не используйте электроинструменты с удлинителем, длина которого превышает 100 футов.
  • Никогда не используйте электроинструменты рядом с электрическими проводами под напряжением или водопроводными трубами.
  • Будьте предельно осторожны при резке или сверлении в стенах, где электрические провода или водопроводные трубы могут быть случайно задеты или пробиты.
  • Если при работе электроинструмент срабатывает предохранительное устройство, отнесите инструмент в авторизованный производителем ремонтный центр для обслуживания.
  • При работе с электричеством используйте инструменты с изолированными ручками.
  • При использовании электроинструментов необходимо надевать соответствующие средства индивидуальной защиты.
  • Не используйте электроинструменты без соответствующих защитных приспособлений.
  • При использовании пылесоса для влажной и сухой уборки или мойки высокого давления обязательно следуйте инструкциям производителя, чтобы избежать поражения электрическим током.

Верх


Средства индивидуальной защиты (СИЗ):

  • Меры предосторожности для наружных электрических инструментов существуют не просто так. Перед началом работы убедитесь, что они всегда на месте.
  • Купите защитные очки, средства защиты органов слуха, респираторы, перчатки и другое защитное снаряжение, рекомендованное для каждого инструмента.Несколько долларов теперь стоят того, чтобы иметь хорошее зрение и слух, которые они защищают.
  • Носите подходящую для работы одежду. Носить сандалии во время стрижки газона — это просто напрашиваться на неприятности.

Верх

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
