Давление в расширительном бачке отопления закрытого типа

При обустройстве отопительной системы необходимо уделять внимание абсолютно всем моментам, начиная от проектировки теплового блока и заканчивая его комплектацией. Среди всего многообразия функциональных элементов вакуумный расширительный бачок для отопления играет немаловажную роль в создании качественно работающего обогревательного оборудования. Благодаря этому аппарату осуществляется регулировка объема теплоносителя, что позволяет исключить разрыв тепловой магистрали, радиаторов и запорной арматуры.

Если вы собираетесь обустраивать обогревательный блок в загородном доме, то бачок расширительный для отопления (экспанзомат) должен в обязательном порядке фигурировать в нем.

Схема работы компенсационного бака для отопления проста: при увеличении температурного режима теплоносителя, его объем (речь идет о воде, поскольку именно она чаще всего используется для обвязки обогревательных узлов) увеличивается.

В силу того, что контур закрытый, жидкость не испаряется и не сжигается, что, в свою очередь, провоцирует увеличение давления в магистрали, которое необходимо уменьшить во избежание аварийной ситуации. Вот такая стабилизация давления в системе отопления именуется компенсацией и именно для этих целей используется  расширительный бак для отопления.

С этой статьей читают: Открытая система отопления с циркуляционным насосом

Виды экспанзоматов

До недавнего времени широко использовались обогревательные узлы, которые работали посредством гравитационной циркуляции теплоносителя, то есть без центробежных насосов. Для них устанавливались расширительные резервуары открытого типа. Но вместе с тем, такие приборы имели массу недостатков, поэтому сегодня их практически не применяют для обвязки тепловых блоков.

Расширительный бак отопления открытого типа

А все дело в том, что в открытые экспанзоматы попадал воздух, который провоцировал развитие коррозии на внутренних поверхностях теплообменников.

Кроме этого, жидкость из системы регулярно испарялась, что требовало постоянного контроля ее количества, поскольку это могло привести к снижению эффективности функционирования всего обогревательного узла. Да и к тому же, такие баки должны располагается в наивысшей точке системы, что не всегда удобно и практично.

Современные же отопительные блоки характеризуются применением насосных установок и расширительных баков закрытого типа. В этом случае превосходство в том, что тепловой контур полностью герметичен.

Компенсатор закрытого типа

Схема работы мембранного компенсаторного резервуара системы отопления строится на следующем принципе: внутри него располагается мембрана, которая делит экспанзомат на две части. В одной половине находится воздух или газ, которые закачиваются в него под давлением. Тогда как за счет другой части осуществляется непосредственно регулировка количества жидкости. Мембрана для расширительного бачка выполняется из эластичного материала, что обуславливает сокращение воздушной камеры при попадании воды внутрь нее, давление в ней увеличивается, компенсируя тем самым повышенное давление в тепловом контуре.

Когда же теплоноситель охлаждается, то происходит обратный процесс.

Экспанзоматы зарытого типа могут быть фланцевыми (со сменным мембранным блоком) и цельными (с несменной мембраной). Второй вариант является наиболее предпочтительным в силу выгодной стоимости. Но вместе с тем фланцевые компенсаторы по эксплуатационным характеристикам во много лучше, поскольку при разрыве мембраны ее можно без проблем заменить новой.

С этой статьей читают: Мембранный расширительный бак для отопления

Выбираем расширительный бачок

Выбор компенсатора системы отопления – дело достаточно важное, поэтому нужно отнестись к нему со всей серьезностью. Немаловажным аспектом выбора компенсатора является:

  • тип – закрытый или открытый;
  • типоразмер;
  • свойства мембраны:
  • устойчивость к диффузионным процессам;
  • рабочая температура;
  • эксплуатационный срок.

Все эти данные вы сможете узнать непосредственно в магазине, где будете приобретать экспанзомат.

Как рассчитать объем компенсатора?

Сперва определим зависимость требуемой кубатуры и параметров, которые на него влияют. При вычислении необходимо принимать во внимание тот факт, что чем больше будет объем теплового контура и чем выше максимально допустимый температурный режим будет в нем, тем размер компенсаторной емкости должен быть больше.

Итак, для определения объема расширительного бака можно использовать следующую формулу:
  • Ков – коэффициент, который показывает размер увеличения кубатуры теплоносителя при его нагреве.

Согласно данным исследований, на каждый 10°С повышения температуры воды в магистрали становится на 0,3% больше. В упрощенных расчетах используется показатель в 5%. В том случае, если по тепловому контуру циркулирует нерзамерзайка (антифриз), то это значение будет составлять от 8 до 10% в зависимости от типа незамерзающей жидкости.

  • Vвк – объем воды в магистрали.

Эти данные берутся из расчетов проекта, которые выполнялись на этапе составлении схемы обогревательного узла. В том случае, если вы не владеете такими данными, то придется определять кубатуру теплоносителя самостоятельно. Это можно сделать путем слива жидкости из трубопровода. Количество воды измеряется ведрами или расходомером, который устанавливается на потоке.

  • Рдк – максимально допустимое давление котла и всего контура в целом. Это значение берется из паспортных данных нагревательного элемента.
  • Рдб – показатель давления в воздушном отсеке регулятора, которое указывается производителем в техническом паспорте агрегата.

По результатам расчета вы получите точное значение.

К полученному значению специалисты рекомендуют прибавлять к полученному значению еще 3-5 единиц. Это позволит избежать нестандартных ситуаций, когда кубатура воды в магистрали будет по той или иной причине увеличена.

Монтаж и обслуживание экспанзомата

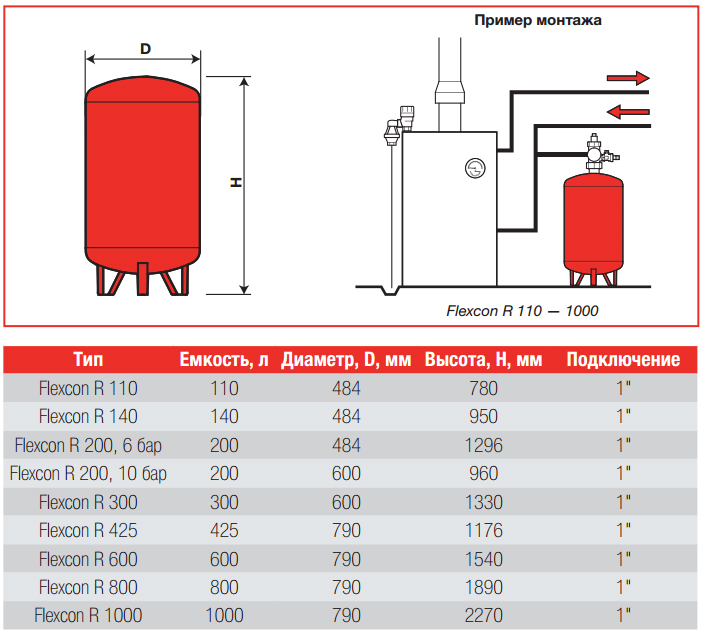

Монтаж расширительного бака системы отопления выполняется по всем правилам установки подобного оборудования, которые регламентируются проектом и инструкцией производителя техники. Установка компенсатора открытого типа осуществляется в наивысшей точке тепловой магистрали. Тогда как закрытые резервуары размещаются в любом месте, но не непосредственно после насосной установки.

При монтаже компенсирующих емкостей необходимо уделить особое внимание его крепежу, поскольку его масса вместе с жидкость достаточно велика.

Как правило, подобная техника комплектуется всеми необходимыми крепежные элементами, однако, согласно отзывам пользователей, они далеко не всегда способны обеспечить надежную фиксацию бачка.

Кроме этого, во время монтажа этого функционального прибора стоит задуматься и о том, что вам должно быть удобно им пользоваться.

Особенности обслуживания компенсирующей емкости

  • регулярные проверки на наличие коррозии, вмятин и подтеков – не реже одного раза в 6 месяцев;
  • проверка начального давления газового пространства на соответствие расчетному показателю – не реже одного раза в 6 месяцев;
  • проверка мембраны на предмет обнаружения деформаций и повреждений — не реже одного раза в 6 месяцев;
  • хранение неиспользуемого бачка осуществляется в сухом месте.

Вот, собственно и все тонкости устройства этого функционального оборудования. Надеемся, эта публикация поможет вам обустроить жилье эффективно работающей отопительной системой.

ВИДЕО: Обзор расширительных баков объемом 2-12500 литров с фиксированной и сменной мембранами и автоматические расширительные системы, управляемые компрессорами

Как проверить давление в расширительном бачке отопления

Главная » Статьи » Как проверить давление в расширительном бачке отопления

На чтение 2 мин Просмотров 477к. Опубликовано Обновлено

Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле — компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний.

Устройство расширительного бака закрытого типа

Если в результате проверки выяснилось, что давление недостаточно — необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования — давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.
Производить «подкачку» бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле — будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Наши представительства

Тепло & Вода & Канализация, Пушкино, Системы отопления, Автономное водоснабжение, Ремонт квартир и домов, Котлы и котельное оборудование, Лобня, Одинцово, Лотошино, Шаховская, Верея, Яхрома, Дмитров, Можайск, Домодедово, Подольск, Балабаново, Троицк, Клин, Руза, Кубинка, Голицино, Селятино, Наро-Фоминск, Солнечногорск, Зеленоград, Волоколамск, Истра, Звенигород

Автономное газовое отопление Автономное отопление Автономное отопление частного дома Водяное отопление Газовое отопление Газовое отопление дачи Газовое отопление дома Дизельное отопление Дровяное отопление Котельная дома Монтаж котельной Монтаж отопления Отопление дачи Отопление для частных домов Отопление дома Отопление здания автономное Отопление под ключ Радиаторное отопление Ремонт котельной Частное отопление Электрическое отопление

Стоимость отопления

Из расчета на дом площадью 100 м² за весь отопительный сезон (7 мес. )

Заказать звонок

Звоните круглосуточно, мы работаем без праздников и выходных.

8 495 744 67 74

Страница с нашими контактами

Аварийная служба работает круглосуточно по Москве и Московской области. В ближайшие области выезд плановый согласно графика.

Стоимость отопления

Из расчета на дом площадью 100 м² за весь отопительный сезон (7 мес.)

Заказать звонок

Звоните круглосуточно, мы работаем без праздников и выходных.

8 495 744 67 74

Страница с нашими контактами

Аварийная служба работает круглосуточно по Москве и Московской области. В ближайшие области выезд плановый согласно графика.

Полезные ресурсы

boiling-house. ru, deizelnoe.otopleny.resant.ru, house.ru.net, kakie.trubi.vibrat.dlya.otopleniya.vodoprovoda.resant.ru, kotelnaya.resant.ru, montachotopleniya.resant.ru, otopleniye.resant.ru, remont-doma.resant.ru, otoplenie.drovyanim.kotlom.doma.na.dache.resant.ru, remonttrub.resant.ru, stroitelstvo.domov.resant.ru, отделочные-работы.resant.ru, ремонт-квартир.resant.ru, погреб-на-даче.resant.ru, shop-internet.moscow, автономное-водоснабжение.рф, академия-строительства.москва, водоснабжение-частное.рф, газовое-отопление-дома.рф, котельная-дачи.рф, котельная-дома.рф, мегапортал.москва, московская-областная-судебная-экспертиза.рф, московская-судебная-экспертиза.рф, обслуживание-отопления.рф, отопление-автономное.рф, отопление-бани.рф, отопление-вода.рф, отопление-водяное.рф, отопление-гаража.рф, отопление-дом.рф, отопление-котельная-дом.рф, отопление-коттеджа.рф, отопление.net, скважина77.рф, спецстройальянс.рф, судебная-экспертиза-москва.рф, судебная-экспертиза.москва, управление-судебной-экспертизы.рф, частное-отопление. рф, экспертиза-строительства.рф, юридическое-агентство.рф

Расширительный бак для воды

, предварительно заправленный при 25 фунтов на квадратный дюйм. Домашнее давление на 70

спросил

Изменено сегодня

Просмотрено 4к раз

У меня есть расширительный бак для воды (5 галлонов), установленный на новый водонагреватель (40 галлонов), а давление в моем доме составляет 70-80 фунтов на квадратный дюйм.

Резервуар предварительно заряжен под давлением 25 фунтов на квадратный дюйм.

Я знаю, что должен соответствовать давлению воды в моем доме и в баках, но мне интересно, не должно ли это происходить немедленно.

Если бы я должен был сделать это немедленно, должен ли я отключить водопровод и могу ли я качать с помощью электрического насоса или мне нужно отключить водопровод и полностью снять бак, прежде чем я смогу его качать?

  • вода
  • водонагреватель
  • бак для воды

1

Вы должны, по крайней мере, соответствовать давлению воды, подаваемой в ваш бытовой водонагреватель. Мочевой пузырь — это мочевой пузырь, он не предназначен для того, чтобы выдерживать давление, которое он будет растягивать и растягивать, пока не сломается. Вы можете взорвать бак за часы или дни, если вы не соответствуете давлению.

Для бойлеров вы должны соответствовать тому давлению, на которое вы установили регулятор воды, обычно 14 фунтов на квадратный дюйм. Я обычно заправляю расширительный бак до 16 фунтов на квадратный дюйм для регулятора воды, установленного на 14 фунтов на квадратный дюйм, потому что я никогда не хочу, чтобы свежая городская вода попадала в систему. Каждый раз, когда поступает пресная вода, она приносит в систему хлор и кислород, которые разрушают регулятор давления и клапан температуры и давления.

Резервуар должен быть под давлением, чтобы соответствовать давлению в линии дома. Не оставляйте его на уровне 25 фунтов на квадратный дюйм. Воздух действует как пружина; по мере заполнения мочевого пузыря воздух сжимается, и давление повышается до тех пор, пока не сравняется с давлением в трубопроводе. При 25 фунтах на квадратный дюйм ваш бак может быть наполовину полон (просто в качестве примера), что оставляет две проблемы. Во-первых, вы теряете половину емкости бака. Во-вторых, эффективная «скорость пружины» воздуха увеличивается, что затрудняет его наполнение по мере его заполнения. Это снижает общий эффективный амортизирующий эффект бака, что является его основным достоинством.

Необходимо подтвердить, что бак пуст, чтобы создать в нем давление, потому что давление в магистрали будет отображаться независимо от состояния заполнения. Так что да, надо отключать.
