как сделать систему с ТТ котлом эффективной?

В этой статье мы расскажем о том, как сделать эффективной систему отопления на базе твердотопливного котла.

Котел. Не секрет, что твердотопливные котлы сильно различаются по уровню эффективности. Но ориентироваться на цену, торговую марку и страну происхождения для выбора эффективного котла не стоит. Эффективность определяется такими факторами как конструкция теплообменника и котла в целом, способ сжигания топлива (классический или пиролизный), размеры загрузочной камеры, длительность горения на одной закладке и т. д. Именно от этих факторов зависит КПД котла, температура отходящих дымовых газов и их качественный состав.

Топливо. Качество и вид топлива также существенно влияет на работу твердотопливного котла. От хороших сухих дров (поленья крупнокусковые) гораздо больше тепла и гораздо меньше дыма и сажи, чем от сырых веток, да и продолжительность горения будет отличаться в разы. Что же касается хорошего угля, то он ни в какое сравнение не идет даже с самыми качественными и сухими дровами.

На угле любой котел, независимо от конструкции, выдает больше мощности и работает значительно дольше, чем на дровах.

Оптимальный режим работы. Самая эффективная работа твердотопливного котла - при нагрузках, приближенных к максимальным: в таком режиме топливо сжигается полностью без остатка, состав дымовых газов соответствует самым высоким требованиям экологических норм, а теплообменник котла выдает максимально возможный для него КПД.

Но такой режим работы котла возможен только в период «разгона» системы отопления, то есть когда вы растопили холодный котел и в доме еще прохладно: котел разгорается, идет интенсивный процесс нагрева системы отопления и помещения. Далее, добившись желаемой температуры в помещении, вы настраиваете котел на режим умеренного горения (режим поддержания), чтобы не перегреть котел, систему отопления и дом, и чтобы напрасно не расходовать топливо. С этого момента любой твердотопливный котел, и хороший и не очень, снижает свою эффективность: воздуха для горения поступает в топку меньше, топливо горит медленнее, температура котла снижается и какое-то время удерживается на одном уровне.

При этом меняется качественный состав дымовых газов: кроме основных компонентов дыма - СО₂ и Н₂О, появляется большое количество сажи (ее вы заметите по цвету дыма) и СО (угарный газ), а также других вредных примесей. Сажа и угарный газ есть не что иное, как недогоревшее топливо, которое мы выбрасываем в небо.

У котлов с автоматической подачей топлива, например, пеллетных, дизельных или газовых добиться оптимального режима работы, а точнее оптимальной теплопроизводительности, очень просто. Для этого нужно всего лишь уменьшить количество подаваемого топлива. Количество воздуха, который подается в топку, при этом также будет уменьшено, но пропорциональное соотношение топливо-воздух останется неизменным: меньше топлива и воздуха – меньше тепла, и наоборот.

Но не так все просто у твердотопа – подачу воздуха мы регулировать научились, но топливо-то уже подано в топку, с момента растопки прошло достаточно времени и весь объём дровяной закладки охвачен пламенем, то есть поленья нагрелись до определенной температуры, и вся их поверхность стала активно выделять газообразные горючие химические соединения.

Уменьшая количество воздуха, мы оставляем часть горючих химических соединений без кислорода, то есть они попросту не сгорают и, под воздействием высокой температуры, перейдя в газообразное состояние, улетучиваются в атмосферу через дымоход. Это, как если бы мы в газовой горелке нарушили баланс газ-воздух, тогда часть газа улетала бы в атмосферу, при этом расход газа остался бы прежним, а количество тепла уменьшилось.

Напрашивается очевидный вывод: топливо в котле нужно сжигать полностью. Но тогда куда девать излишки тепла?

Запасаем излишки тепла впрок. С древних времен люди научились сохранять и запасать тепло, и делали они это достаточно просто: в каменной пещере или в глиняной хижине оставляли только отверстия для вентиляции, чтобы не задохнуться от горящего костра, а сам костер по периметру обкладывали камнями – нагретые камни долго оставались теплыми, после того как хворост в костре выгорел. Позже люди начали строить массивные каменные, а потом и кирпичные печи для обогрева жилища и приготовления еды.

Часто такие печи занимали полдома, что было не очень удобно, но зато печь за счет своей массы достаточно долго обогревала дом.

Как же запасать тепло в современных домах, размеры которых существенно выросли, и увеличилось количество комнат в них (печное отопление эффективно только в пределах той комнаты, в которой находится печь)?

Нам поможет специально созданное для этого оборудование – теплоаккумулятор, то есть хорошо теплоизолированная буферная емкость для хранения нагретой воды (теплоносителя). Мы будем запускать котел на максимальную мощность (то есть в оптимальном для него режиме), на которой он будет работать весь цикл, пока не сгорит все загруженные в него топливо. А излишки тепла будут аккумулироваться в теплоаккумуляторе. Когда все топливо догорит, а котел погаснет, тепло в помещение будет поступать из буферной емкости. И только после того, как запасы тепла в буфере истощаться, надо будет снова растапливать котел.


Теплоаккумулятор Hajdu


А заполнять теплоаккумулятор мы будем при помощи термосмесительного клапана Laddomat, который также специально был создан для этих целей. Он будет перераспределять потоки между котлом, буфером и системой отопления, контролируя температуру теплоносителя с помощью встроенного в него термопатрона.

Laddomat 21-60



В начале растопки котла Laddomat будет «гонять» теплоноситель по малому кругу, возвращая подогретую воду обратно в котел, помогая ему таким образом выйти на максимальную производительность за короткое время. К слову сказать, осуществляемый Laddomat’ом подмес подогретой воды в возвратную линию котла предотвращает нежелательный перепад температур в котле, защищая его от коррозии.



После выхода котла на рабочий режим Laddomat начнет подавать тепло в систему отопления (радиаторы, теплые полы и т.д.), а «излишки» тепла – запасать в теплоаккумуляторе.

Система котел - теплоаккумулятор - Laddomat

Кроме того, Laddomat защитит котел от перегрева. Представьте себе, что в доме отключилось электричество, не такое уж редкое явление в наших палестинах. Хорошо, если есть дизельный генератор. А если нет? В автоматических котлах топливо просто перестанет подаваться в котел, и тот отключиться. А как быть с дровяным или угольным котлом, его ведь полностью не заглушишь? На этот случай в Laddomat предусмотрена системы самоциркуляции, благодаря которой он продолжит отводить тепло от котла даже в отсутствии электричества до тех пор, пока котел не остынет или пока не появится электричество.



Котел ATMOS с теплоаккумулятором и Laddomat

В заключение стоит отметить, что добавив к этому «дуэту» автоматику (например, Thermomatic EC Home), которая будет регулировать поступление тепла в систему отопления дома, мы добьемся оптимального климата в помещении при минимально возможном расходе топлива.

Автоматика отопления Thermomatic EC Home

Автоматика для твердотопливных котлов

ГлавнаяПокупателямПолезные статьиКотлыАвтоматика для твердотопливных котловКотлыДымоходыНасосыОтоплениеБойлерыОстальное

Котлы, работающие на твердом топливе, – проверенный временем вид отопительного оборудования. Впервые такие приборы, подключаемые к системе водяного отопления, появились в XIX веке. Развитие науки и техники на протяжении двух столетий вносило полезные новшества в их конструкцию. Новые разработки чаще всего имели целью повышение коэффициента полезного действия, который изначально был не слишком высок.

Автоматика для твердотопливных котлов, работающая на основе механических приспособлений, также известна довольно давно. Что же касается электронных систем, то они появились совсем недавно, но сразу же завоевали популярность благодаря тому комфорту, которым они способны одарить жизнь очень занятого и вечно спешащего современного человека.

В нашем каталоге вы можете найти много разнообразных моделей отопительной техники, управляемой как вручную, так и автоматически. В этой статье мы поговорим о возможностях и преимуществах разных видов управления горением.

Механическая автоматика для твердотопливного котла

Давайте вспомним, как регулируют работу любой колосниковой печи или котла вручную. Очень просто – для этого достаточно приоткрыть или, наоборот, прикрыть поддувало и тем самым изменить силу тяги и объем воздуха, поступающего на горение. Однако ручное управление заставляет хозяев классических отопительных приборов постоянно находиться неподалеку, то и дело интересуясь тем, что происходит в топке.

Механические устройства частично избавляют от этой необходимости. Их конструкция несложна, к тому же они имеют немаловажное преимущество – их работа не зависит от электрической энергии. Установка механического терморегулятора выполняется таким образом, чтобы обеспечить контакт термочувствительного элемента с теплоносителем. С помощью контроллера, который расположен на оголовке устройства, задается нужная температура. Повышение или снижение температуры теплоносителя оказывает воздействие на регулятор, который поворачивается и через цепной привод изменяет положение воздушной заслонки. В результате изменяется тяга и, соответственно, уменьшается или увеличивается интенсивность горения.

Механическая автоматика твердотопливного котла обеспечивает его безопасность, предупреждая перегрев, и способствует экономии топлива. Она надежна и стоит недорого. Недостатком таких устройств является невысокая точность настройки – погрешность может достигать нескольких градусов. Кроме того, работающий котел с механикой не следует оставлять без присмотра надолго.

Электронная автоматика для котла на твердом топливе

Системы электронного управления обладают серьезным преимуществом перед механическими – они позволяют максимально освободить человека от наблюдения за отопительным устройством.

Понятно, что для работы таких систем требуется подключить их к электросети. Энергозависимость электронных устройств обычно считается их недостатком, однако у вас не возникнет никаких проблем, если одновременно с автоматизированным котлом вы обзаведетесь источником бесперебойной подачи электричества, предложение которых в продаже сейчас достаточно широко.

Основой электронных систем является микропроцессор. Для его работы потребуется установка датчиков, отслеживающих показатели температуры воздуха в комнатах и других помещениях дома. Датчики могут быть связаны с процессором длинными проводами. В новейших моделях отопительного оборудования широко используются удобные беспроводные датчики. Получив сигнал об отклонении температуры от заданного значения, управляющая система включает электропривод и увеличивает либо уменьшает тягу, изменяя положение заслонки.

Более сложная автоматика для твердотопливных котлов длительного горения выпускается в виде комнатных программируемых терморегуляторов, позволяющих в каждом помещении настроить желаемую температуру. Есть также погодозависимые модели, которые учитывают изменения температуры на улице и в зависимости от этого регулируют интенсивность горения, при необходимости переводя его в режим медленного тления. Благодаря таким устройствам, по заявлениям производителей, удается сэкономить до 15-20% топлива, а КПД при этом может достигать 80 и более процентов.

Электронная автоматика для твердотопливных котлов, цена которой, конечно, выше, чем механической, обеспечивает низкую погрешность настройки – в пределах 1ºС.

Если ваш отопительный прибор оборудован вентилятором для наддува, то вместо изменения положения заслонки электроника будет включать и выключать вентилятор или изменять скорость его вращения, уменьшая или увеличивая подачу воздуха. Кроме того, электронные устройства способны взять на себя управление циркуляционным и дополнительным насосами, установленными в системе отопления.

Блок управления обычно монтируют в верхней части котла или с его боковой стороны. Выбор программы работы может выполняться с помощью сенсорного дисплея или пульта дистанционного управления.

Современные отопительные приборы, в комплектацию которых входит автоматика для твердотопливных котлов, купить можно без долгих поисков, так как на рынке представлено множество моделей с различной мощностью и набором функций. Для точного выбора советуем воспользоваться помощью профессионалов.

Если хозяев нет дома, выручит «умная» техника!

Электронное управление позволяет домовладельцам, уходя на работу, оставлять включенным свой отопительный прибор. Во время отсутствия хозяев в доме будет поддерживаться тепло. Если в качестве топлива используются пеллеты или уголь, то загрузка их из бункера в топку также выполняется автоматически. При возникновении проблем, например, при скачке температуры или изменении давления в системе, работа прибора будет остановлена.

Самые современные интеллектуальные системы управления оснащаются модулями для подключения к GPS. Это дает возможность владельцу управлять процессом отопления со смартфона или планшета. В модуль вставляют SIM-карту, а на смартфон или планшет загружают программу для работы с модулем. Пользователь получает возможность контролировать процесс горения и изменять его режим, находясь вне дома, а также получать информацию об отклонении параметров системы от установленных. Кроме того, автоматика сообщит владельцу о неисправностях, если они возникнут. Для приборов, работающих на угле или пеллетах, возможна передача информации о количестве топлива, оставшемся в бункере.

Если на ваш отопительный прибор не установлена автоматика для котлов на твердом топливе, купить её вы можете самостоятельно. Предложений много, но лучше всего выбирать продукцию, которая разработана и выпускается производителем вашего котла. Правильно подобрать и установить автоматическое устройство вам помогут специалисты компании «Мой котел».

.

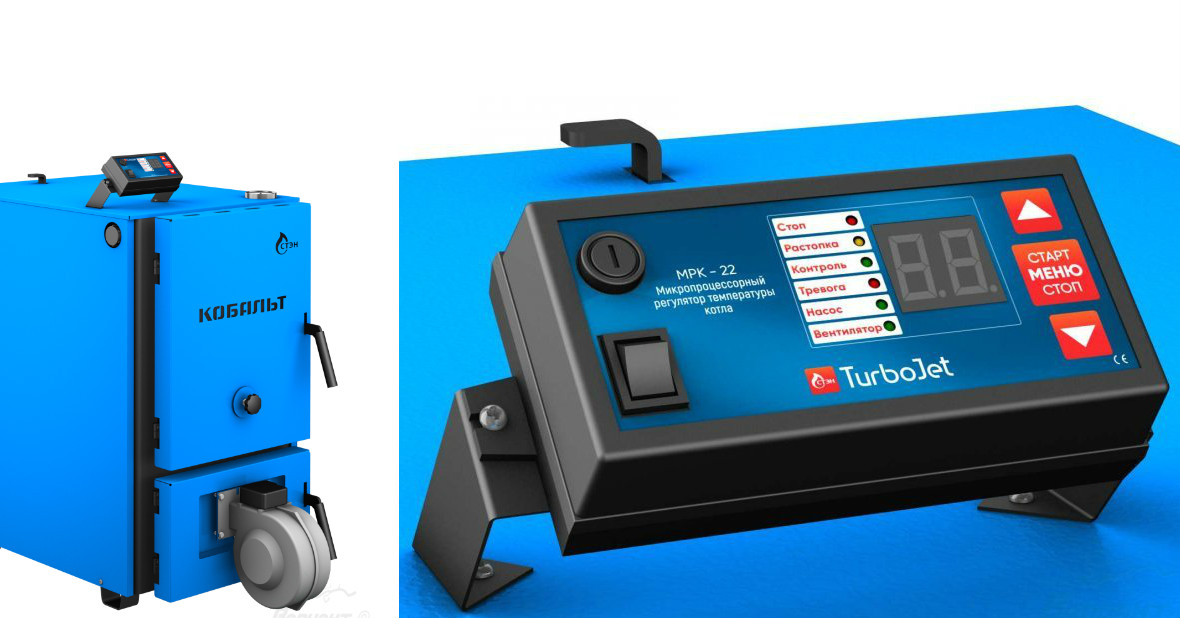

Блок управления (контролллер) автоматизации работы твердотопливного котла

Сейчас мы с вами разберемся для чего нужен блок управления автоматикой в твердотопливном котле и у какого производителя лучше купить такой элемент.

С каждым днём на рынке появляется больше различных устройств для поддержания тепла в домах и квартирах. Люди желают получать комфорт, при этом уделяя котельному оборудованию меньше внимания. Поэтому на помощь приходят различные средства автоматизации.

Бывает так, что конструкция твердотопливных котлов не имеет в комплекте встроенной регулировки рабочих режимов. Управление процессом сгорания нивелируется и тем самым снижается коэффициент полезного действия. Даже дешёвая автоматика для агрегата на твёрдом топливе сможет улучшить показатели эффективности котла и обезопасить пользователя.

Блок управления Atos

Основными составляющими автоматизированной работы котлов на твёрдом топливе являются вентиляторы, блоки управления и регуляторы тяги. Функция этих приборов состоит в поддержании заданной температуры в отопительной системе без контроля со стороны человека.

Назначение

Блок управления – отличный способ автоматизировать работу твердотопливного котла. Он держит температуру в системе стабильной вне зависимости от внешних факторов – и это его основное преимущество.

В итоге появляется возможность топливу прогореть полностью и при этом отдавать тепло в полной мере. Уменьшается расход топлива и увеличивается время между его закладками в топочную камеру.

Работает контроллер совместно с вентилятором. В итоге совместной работы обеспечивается следующее:

  • поддерживается заданная температура теплоносителя в отопительном контуре;
  • повышается КПД котла;
  • высокая эффективность при различном качестве топлива.

Температура теплоносителя отслеживается с помощью специального датчика.

Схема подключения блока управления твердотопливным котлом

Производители

Рассмотрим некоторых популярных производителей блоков управления для твердотопливных котлов.

Производитель, марка Страна Характеристика
Prond Proton Польша Prond Proton – это автоматика для твердотопливного котла, которая управляет циркуляционным насосом и вентилятором наддува воздуха.
Инструкция и меню на русском языке.
Блок может быть подключён к комнатному термостату либо к пульту дистанционного управления.
Аппарат имеет все настройки, поэтому при первом использовании не потребуется дополнительных действий – блок можно использовать сразу.
Цифровой LCD дисплей, светодиодная подсветка режимов установки.
Есть возможность установки максимальной и минимальной мощности вентилятора.
Имеется встроенная функция защиты от закипания и перегрева котла, а также функция антизамерзания.
Альтеп Украина Компания основана в 2005 году.
Альтеп производит блоки автоматики управления со следующими функциями:
— плавная регулировка оборотов вентилятора;
— подключение пульта дистанционного управления и комнатного термостата;
— функция антизамерзания и антистоп;
— управление насосом ЦО;
— алгоритм РID;
— контроль недостатка топлива и пр.
ATOS Франция Компания Атос основана в 1997 году в результате слияния компаний Axime и Sligos.
Командо-контроллёр управляет функционированием циркуляционного насоса и наддувного вентилятора.
Функции контроллёра:
– антистоп, антизамерзание;
– выход на комнатный термостат;
– звук нажатия клавиш;
– плавное переключение оборотов вентилятора в диапазоне 30-100 %;
– раздельная регулировка оборотов вентилятора в режимах поддержки и работы;
– возможность отключения сигнализации и пр.

Автоматика для котлов на твёрдом топливе обезопасит работу всей системы отопления, исключит проблемы в функционировании, а также непредвиденные поломки, которые были вызваны перегревом теплоносителя. Если работа системы совсем нестабильна, то блок управления начинает производить необходимые правки с целью нормализовать работу системных элементов.

Регулятор тяги, температурный датчик, аварийный клапан нужны для полноценного функционирования котла на твёрдом топливе. Они исключают поломки и делают работу стабильной в любых ситуациях.

Нужна ли автоматика для твердотопливного котла

Постоянное повышение цен на газ для отопления заставляет людей искать альтернативные источники энергии. Одним из них выступает твердотопливный котел. Такие агрегаты бывают разных мощностей, отличаются по набору функций, способам горения, производителям и так далее. Как правило, всех их объединяет применение автоматики.

Чтобы купить комплект автоматики для котла стоит перейти на сайт аквасвит.рф. Здесь представлен широкий ассортимент качественного отопительного оборудования и приборов. Действует гибкая ценовая политика и доставка товара. Продукцию реализует ООО «АКВАСВИТ» (Юридический адрес 308019, Белгород, ул. Волчанская 84А; ИНН 3123364067; ОГРН 1153123006145).

Смысл работы автоматики для котла в том, что при его запуске вентилятор раздувает огонь и поддерживает горение, а насосное оборудование ускоряет движение воды по системе. Всем этим управляет специальный контроллер с автоматическим или ручным регулированием. Он также обеспечивает поддержание заданного температурного режима. В итоге, получается экономия электроэнергии, так как оборудование работает в периодическом режиме.

Автоматика часто внедряется в старые котлы, повышая их КПД на 10 и больше процентов. При этом требуется произвести замену старых труб и радиаторов, а также проверить дымоход. Важно, что устанавливаемые контроллеры отличались высоким качеством и эффективностью работы. При этом у потребителей есть возможность приобрести готовые комплекты либо самостоятельно подобрать оборудование, которое будет отличаться наибольшей эффективностью.

В обязательном порядке стоит обратить внимание на то, что автоматика может иметь много разных функций. Так, терморегулятор отвечает за работу циркуляционного насоса. Другие устройства контролируют вентилятор. Третьи подсоединяются к термостатам, дополнительным насосным станциям, коллекторам и так далее. Поэтому перед приобретением автоматики для ТК нужно оценить потребности и особенности системы. Не имея опыта с выбором подобных приборов, проконсультируйтесь с менеджером онлайн-магазина отопительной техники аквасвит.рф.

На правах рекламы

Помощь в подборе автоматики для твердотопливного котла

Выбирая твердотопливный котел, мы хотим получить, прежде всего, высокий КПД и комфорт в эксплуатации. Это не только контроль температурного режима, длительность горения, но и автоматизированное управление системой в целом. В традиционных котлах отопления с ручной загрузкой топлива применяется механический регулятор тяги или электронный блок управления. В котлах с автоматической подачей топлива в обязательном порядке устанавливается автоматика для пеллетного котла.

Механический регулятор тяги - преимущества и недостатки

Наиболее простой и бюджетный вариант автоматизировать котел это установка регулятора тяги. Принцип его работы заключается в открытии и закрытии заслонки поддувала по установленной пользователем температуре. Цена на модели зависит от качества установленного термоэлемента и сборки конструкции.

Преимущества
  • Не требует питания от сети
  • Простой монтаж в любом положении
  • Замена без необходимости слива воды
  • Доступная цена

Недостатки
  • Истирание со временем температурной шкалы
  • Отсутствие возможности точной регулировки подачи воздуха

Автоматика для твердотопливного котла - разновидность моделей



Учитывая широкий выбор моделей, микропроцессорная автоматика для твердотопливного котла является самым лучшим вариантом для комплексного управления котлом и системой отопления в целом. Обширные технические характеристики, функционал и комплектация позволяет пользователю подобрать наиболее оптимальный вариант контроллера для своей системы отопления. В зависимости от специфики подачи твердого топлива, контроллеры подразделяются на 2 вида:

  • автоматика для котлов на твердом топливе с ручной подачей топлива
  • автоматика для пеллетного котла

Рассмотрим ниже основные функциональные возможности блоков управления котлом.

Управление циркуляционными насосами

Стандартные модели управляют 1 или 2-мя циркуляционными насосами, только контуром центрального отопления или дополнительно насосом аккумулирующего теплового бака. Более функциональные модели могут независимо управлять 4-мя насосами одновременно, например, дополнительно контуром "теплого пола" или солнечной системой. Режим включения и отключения насоса пользователь может индивидуально настроить в меню контроллера, включая приоритет работы каждого из насосов, а также и прочие опции.

Плавная регулировка оборотов турбины

В некоторых моделях имеется функция плавной регулировки оборотов нагнетательной турбины - PID или SIGMA. Например, вы устанавливаете температуру на 60 °С, а гистерезис на 5 °С. В данном случае при 55 °С, вентилятор начнет постепенно уменьшать количество оборотов до тех пор, пока температура не достигнет заданного уровня. Такой алгоритм работы способствует не значительному увеличению КПД котла за счет оптимизации процесса горения топлива. В некоторых контроллерах имеется возможность выбора режима работы вентилятора.

Датчик дымовых газов

Важным элементом в автоматике для твердотопливных котлов является наличие датчика контроля температуры топочных газов. При этом его можно установить в качестве дополнительной опции, если имеется соответствующий выход в контроллере. При сжигании любого вида твердого топлива выделяется большое количество тепла, которое не рационально используется. Датчик дымовых газов позволяет модулируемо регулировать мощность турбины исходя из показаний температуры отработанных газов, обеспечивая максимальную минимизацию потерь тепла и экономию расхода топлива. Как правило, датчик реагирует на температуру автоматически (встроенная прошивка), но настроить индивидуально имеется возможность лишь в некоторых моделях (например, IE-72).

Контроль работы смесительных клапанов

Наиболее функциональные модели могут управлять работой 3-х или 4-х ходовым смесительным клапаном путем подключения дополнительных модулей. При этом дополнительные контроллеры можно подключать параллельно, если есть необходимость контролировать работу более одного клапана. Среди таких моделей можно выделить контроллеры производства TECH.

Совместимость с комнатным регулятором температуры

В качестве опции блоки управления котлом могут быть оснащены выходом для подключения комнатной панели или термостата. В первом варианте, пользователь может всего лишь менять настройки отопительного агрегата. В другом варианте, комнатный термостат автоматически регулирует работу отопительного оборудования в зависимости от температуры в помещении. Для корректной работы рекомендуется устанавливать модели термостатов того же производителя.

Дистанционное управление котлом



Для максимального комфорта управлять котлом можно через мобильную связь GSM, локальную сеть или Интернет. При подключении дополнительного блока, пользователь может удаленно производить мониторинг текущего состояния отопительной системы, просматривать реестр событий, а также менять настройки. Популярные модели производства TECH ST-65 GSM, ST-505 Ethernet и другие, которые совместимы с работой контроллеров данного производителя.

Если вы собираетесь купить автоматику для твердотопливного котла, вы можете проконсультироваться у специалистов нашего магазина. Мы поможем вам подобрать наиболее подходящую модель командного контроллера.

Виды и особенности автоматики для твердотопливных котлов

Любую отопительную технику, связанную с обогревом жилых помещений, невозможно представить без автоматики. Оснащенность нагревательных приборов определенных механизмами, устройствами и приспособлениями не только повышают эффективность работа котельного оборудования, но и обеспечивают безопасность эксплуатации котельного оборудования. Отопительный котел на твердом топливе, хотя и представляет собой сегодня высокотехнологичное устройство, так же как и другие виды нагревательных приборов нуждается в оснащении автоматикой.

В сравнении с классическими твердотопливными котлами, выпускаемые сегодня нагревательные агрегаты являются максимально автоматизированными устройствами. Автоматические котлы, работающие на твердом топливе, справляются со своими задачами без участия человека. В периоды между закладками топлива вся система полностью автономна и самостоятельна, давая на выходе оптимальный режим температуры в доме и горячее водоснабжение. Рассмотрим детальнее, что собой представляет автоматика для нагревательных твердотопливных агрегатов.

Основные функции, которые возложены на автоматику

Перед установкой твердотопливного котла следует внимательно изучить принцип его работы и механизмы управления. Изучение процессов рабочего цикла нагревательного прибора позволит понять, как работают приспособления и механизмы, осуществляющие контроль над системой отопления. Что на сегодняшний день представляет собой автоматика для твердотопливных котлов, и каковы ее основные функции.

На автоматику возлагаются следующие функциональные задачи:

  • обеспечение оптимального температурного режима в отопительном контуре;
  • выполнение контролирующей функции за работой насоса и трехходового клапана в контуре подмеса;
  • обеспечение контроля над работой циркуляционного насоса на основном отопительном контуре;
  • контроль температуры нагрева воды в системе ГВС;
  • обеспечивают включение/выключение трехходового клапана;
  • автоматика котельного оборудования представляет собой комплект оборудования вместе с комнатным термостатом.

На схеме показана обычная обвязка автономной системы отопления с установленной автоматикой.

*

Автоматизация многих процессов при работе нагревательных приборов на твердом топливе позволяет добиться существенной экономии топливного ресурса и освободить обитателей дома от функции истопника. Сегодня автоматика представляет собой набор сложных и энергоемких устройств, каждое из которых решает определенный круг задач и вопросов.

Автоматический котел – это такой агрегат, который способен работать целиком и полностью в автономном режиме, начиная с закладки топлива, заканчивая регулировкой температуры нагрева.

Для справки: Все процессы, начиная с закладки топлива, розжигом и контролем над включением и выключением, делаются в автоматическом режиме. Без вашего участия.  Наличие датчиков и контроллеров позволяет системе самой реагировать на меняющуюся ситуацию. На основании заданных вами параметров, котел работает в установленных режимах.

Какие существуют виды автоматики

Возможности современных электронных приборов, входящих в комплект оборудования контроля над работой отопительного прибора достаточно широки, позволяя настроить приборы в соответствии с собственными приоритетами и желаниями. В большинстве случаев в комплект современных сложных нагревательных приборов входят:

  • компьютер, обеспечивающий управление отопительным прибором;
  • вентилятор или воздушную турбину.

Сегодня можно обычный полуавтоматические твердотопливные агрегаты практически любого вида оснастить автоматическим блоком управления типа Комфорт Эко. Полуавтоматический твердотопливный котел, оборудованный таким комплектом, может уже большую часть процессов выполнять самостоятельно. Датчики, регулируют на температуру нагрева теплоносителя, на состояние тяги. Вся информация поступает на экран. Обычный пиролизный котел или агрегат длительного горения с автоматикой становится на порядок удобнее в эксплуатации и безопаснее.

Если с электроникой все более, менее понятно, то с механической частью следует разобраться детальнее. Существует классификация автоматики в плане автономности. В данном случае принято различать:

  • автоматику, энергозависимую – работающую от электроэнергии;
  • автоматика, энергонезависимая, которая не требует подключения к электросети.

В первом случае работоспособность основных приборов осуществима только тогда, когда приборы подключены к электропитанию. Для повышения безопасности работы таких устройств, автономная система отопления оборудуется ИБП. Первый вариант выглядит предпочтительней, так как автоматика, работающая от сети, обладает большей функциональностью.

Второй случай ориентирован на большую автономность. Такие варианты очень удобны в тех ситуациях, когда часты перебои с энергоснабжением, да и нагревательный прибор настроен, работать самостоятельно без лишней электроники.

Важно! В случае если ваш котел настроен должным образом и работает автономно, без дополнительных средств контроля и учета температуры, необходимо чаще наведываться в котельную.

Преимущества котельного оборудования, на котором стоит автоматика

*

Первое на что обращается внимание любого владельца отопительной техники – это возможность нагревательного прибора самостоятельно регулировать температуру нагрева основного отопительного контура. Ранее все делалось вручную. Задвинул заслонку, температура стала падать и наоборот, открыл поддувало, котел стал работать интенсивнее, температура растет.

Современные автоматические твердотопливные котлы длительного горения способны без участия человек работать в течение длительного времени (до 48 часов), самостоятельно регулируя все процессы. Вам важно только выставить необходимый температурный режим внутри жилого помещения. Термодатчики реагируют на изменение температуры в помещении, подавая сигнал на центральный пульт автоматики. Уже оттуда посылается команда включить специальные вентиляторы наддува, обеспечивающие процесс горения воздухом.

Следующее важное преимущество, которое дает твердотопливным котлам автоматика – это независимость отопительного прибора в работе. Теперь нет необходимости при отъезде выключать котел и ждать когда он окончательно остынет, систему отопления при этом надо сливать, что бы не разморозилась.

На сегодняшний момент ситуация в корне изменилась. С помощью автоматики можно отрегулировать работу нагревательного агрегата в минимальном (поддерживающем) режиме. Другими словами: Вы настраиваете свой котел на определенный температурный режим. Пока вас нет дома, котел работает для того, что бы поддерживать в системе минимальные температурные показатели. Для того, что бы нагревательный прибор запустился на максимальные обороты, достаточно выставить таймер. Вы приезжаете, а у вас в доме тепло.

В случае с поджогом твердого топлива, ситуация вообще упростилась. Человек для этого абсолютно не нужен. В заданное время сработает электроподжиг и котел начнет работать.

Основной акцент в последних моделях, делается на достижение максимально безопасного режима эксплуатации. Твердотопливные агрегаты, оснащенные автоматическими приборами контроля, способны регулярно проводить самодиагностику, выявляя сбои в работе того или иного элемента. Для твердотопливного котла важным остается быстрая реакция. Чем быстрее среагируют приборы и система на возникновения внештатной ситуации, повышение давления в системе, резкий скачок температуры, тем быстрее система остановится в автоматическом режиме.

Твердотопливные котлы с автоматической подачей

*

Особо стоит остановиться на той категории твердотопливных нагревательных аппаратах, которые снабжены устройствами и механизмами, облегчающие работу кочегара. Речь идет о таком виде котельного оборудования, как твердотопливный котел, оснащенный механизмом автоматической подачи топлива. Целый ряд нынешних нагревательных агрегатов оборудуется специальными приспособлениями, с помощью которых постоянно осуществляется загрузка топлива в камеру сгорания. Такие устройства  носят название пеллетных, потому что в топку идут пелллеты – мелкие легкогорючие гранулы, сделанные на основе отходов древесины.


Котлы с автоматической подачей топлива считаются одним из самых эффективным. КПД в таком устройстве достигает 80-85%, за счет максимально полного сжигания топлива и автоматизации самого процесса. Подобная техника обеспечивает во время эксплуатации необходимый комфорт, чистоту и уют в доме. Твердое топливо аккуратно засыпается в бункер и уже оттуда подается шнековым механизмом в камеру сгорания.

На заметку: в пеллетных агрегатах  автоматика регулирует не только интенсивность подачи воздуха на горелку, но и количество гранул, поступающих в топку. Есть пеллеты на горелке, агрегат работает, нет пеллет, отопительный прибор отключается.

Котлы отопления на твердом топливе в дополнение к автоматической подаче топлива оборудуются еще приспособлением, позволяющим чистить зольник, не прикладывая к этому человеческих рук.

Монтаж автоматики

*

Если установить котел и проложить трубопровод системы автономного отопления можно самостоятельно, то при оснащении нагревательного прибора приборами контроля и автоматики потребуются услуги специалиста. Автоматика для твердотопливных котлов требует тщательно и точной настройки. Процесс установки и непосредственно настройки оборудования сложный и кропотливый. Поэтому экономить в данном случае не стоит.

Первое на что обращает внимание специалисты, начиная монтаж оборудования – это установка системы вентиляции, основу которой составляет вентилятор. Оборудование устанавливается в нижней части нагревательного прибора, в том месте, где расположена обычная заслонка. Вентилятор крепится достаточно прочно, что бы его не сорвало с места во время работы. Последующий шаг — установка контроллера. Для котла, работающего на дровах, такой прибор станет настоящей находкой. Обычно контроллер представляет собой блок управления нагревательным агрегатом, в котором автоматически заложены различные алгоритмы работы. Здесь главное правильно расставить датчики и произвести настройку. После настройки система подключается к энергоснабжению, делается первый пробный запуск отопительного прибора.

В заключении

В последнее время все больше и больше рынок котельного оборудования, работающего на твердом топливе, пополняется совершенными приборами и системами контроля. Не только зарубежные модели котлов, но и  большая часть отечественных производителей делают сегодня ставку на оснащение нагревательных приборов автоматикой.

Блок управление, в котором имеется жидкокристаллический дисплей, прекрасно справляется с возложенными на него задачами. Теперь нагревательными приборами не только легко управлять, их практически не надо контролировать. Точная настройка всех элементов системы управления позволит с высокой точностью реагировать отопительному оборудованию на малейшие изменения температурного режима. Теперь вашему агрегату не страшен ни перегрев, ни разморозка.

Комплект автоматики для котлов Тепловъ от 70 до 300 кВт

© 2021 "Завод котельного оборудования ТЕПЛОВЪ"

Котлы длительного горения, котел для отопления частного дома, котел квт, котел для дома, купить котел для отопления дома, котлы автоматика, купить дымоход для котлов, дымоходы, купить газовый котел для отопления дома, купить котел, ТЕПЛОВЪ, котел длительного горения на дровах с водяным, котел дрова уголь, котел дрова электричество дома, котел на дровах вода, котлы на дровах для отопления частного, котел для отопления частного дома на дровах, котлы для бани на дровах с баком, отопительных котлов на дровах, отопительный котел на дровах, котел дрова электричество цена, котел на дровах цена для дома, котел на дровах своими руками, котлы для отопления на дровах и электричестве, котел на дровах длительного горения цена, комбинированные котлы отопления дрова, котел отопления на дровах цена, котел комбинированный газ дрова, комбинированные котлы отопления дрова электричество, котел дрова отзывы, купить котел на дровах длительного, купить котел длительного горения на дровах, котлы отопления дрова электричество цена, котлы отопления на дровах длительного, купить котел для бани на дровах, котлы отопления на дровах длительного горения, цены котлов комбинированные дрова электричество, котел комбинированный дрова электричество цена, калькулятор ТЕПЛОВЪ, калькулятор подбора котла, калькулятор котел, купить котел буржуй, купить котел фбрж, котлы на дровах для больших помещений, котел Попова официальный сайт, котлы на дровах для севера, котел закладкак дров 10 часов, котлы с большой топкой, котлы с большой скидкой, недорогие котлы тепловъ, твердотопливные котлы, котлы длительного горения, пиролизные котлы, автоматика для котлов, котлы частный дом цена, купить котел теплов лавров, котел на дровах 10 квт, котел на дровах 15 квт, котел на дровах 20 квт, котел на дровах 30 квт, котел на дровах 40 квт, котел на дровах 50 квт, котел на дровах 100 квт, котел на дровах 120 квт, котел на дровах 150 квт, котел на дровах 200 квт, котел на дровах 250 квт, котел на дровах 300 квт, котел на дровах 400 квт, котел на дровах 450 квт, котел на дровах 500 квт, промышленные котлы длительного горения, промышленные котлы 100 квт, 120 квт, 150 квт, 200 квт, 250 квт, 300 квт, 400 квт, 450 квт, 500 квт, котлы для дачи, котлы для промышленных предприятий, котлы для котельной от 500 до 1000 квт, котел для цеха на дровах, котёл промышленный на древесных отходах, котлы для теплиц на твёрдом топливе, промышленные котлы на дровах и угле, угольные котлы длительного горения, промышленные угольные котлы отопления, котлы для сушильных камер на древесных отходах цена, котлы для больших помещений, котлы для больших котельных, котлы для гаражей, котлы длительного горения на дровах и угле 100квт, котлы длительного горения на дровах и угле 150квт, котлы длительного горения на дровах и угле 200квт, котлы длительного горения на дровах и угле 250квт, котлы длительного горения на дровах и угле 300квт, котлы длительного горения на дровах и угле 350квт, котлы длительного горения на дровах и угле 400квт, котлы длительного горения на дровах и угле 450квт, котлы длительного горения на дровах и угле 500квт, котлы длительного горения на дровах и угле 550квт, котлы длительного горения на дровах и угле 600квт, котлы длительного горения на дровах и угле 650квт, котлы длительного горения на дровах и угле 700квт, котлы длительного горения на дровах и угле 750квт, котлы длительного горения на дровах и угле 800квт, котлы длительного горения на дровах и угле 850квт, котлы длительного горения на дровах и угле 900квт, котлы длительного горения на дровах и угле 950квт, котлы длительного горения на дровах и угле 1000квт, блочные котельные, блочные котельные на твердом топливе, котлы на твёрдом топливе для сильных морозов, котлы на поддонах, котлы на сырых дровах, котлы любой влажности дров, блочные котельные для севера, твердотопливный котел с большой камерой загрузки, промышленные котлы на твёрдом топливе с завода, котлы для теплиц с завода, купить котёл с завода, котлы на дровах для севера, Экономичные промышленные котлы, Энергоэффективные промышленные котлы, отопление для теплиц, какой котёл поставить в теплицу, какой котёл установить в производственное здание, котёл который окупается за 1 год ,угольный котёл для больших помещений.

Выбор твердотопливного котла

Поделиться в соц. Сетях: Поделиться на другом:

Многие домохозяйства отапливаются дровами или углем, в то время как многие потребители заинтересованы в выборе твердотопливного котла, который обеспечивает следующее.

  • Комфортный обогрев твердотопливный. Чтобы процесс загрузки топлива и обслуживания котла не занимал много времени.
  • КПД не должен быть самым низким, т. К. На твердом топливе он разный...
  • Цена на такое оборудование не должна быть высокой.

Какой твердотопливный котел предпочесть, что сейчас предлагают производители ...

Самые дешевые котлы

Самыми дешевыми твердотопливными котлами являются агрегаты бытового разлива малой мощности до 10 - 25 кВт, классической конструкции. Предлагается небольшая топка на короткие дрова и теплообменник КПД 65 - 70%. Многие из них комплектуются еще двумя опциями:

  • Варочная панель стальная верхняя панель - по сути это мини-котел, одновременно нагревает воздух в помещении, где находится.
  • Есть возможность вставки электротеина, чаще всего мощностью до 6 кВт. Но пользоваться этим нужно осторожно, перекрывая при этом дымоход, или движение теплоносителя через теплообменник, который охлаждается плотом в небо ...

Эти котлы предназначены для непрерывного выбрасывания дров, но неплохо для небольших дач и домов. По потребительским качествам их главное преимущество - минимальная цена на такое оборудование - 200 - 300 долларов.

Современные многотопливные (твердые) котлы для массового потребителя

Но от 400 долларов до 1500 долларов Современные твердотопливные котлы приобретают несколько новых полезных качеств.

Лучшее уплотнение, более толстый металл, чугунные теплообменники (иногда), повышенный до 75% КПД - само собой разумеется. И:

  • Глубокая топка, позволяющая топить большими дровами, делать увеличенные закладки топлива по массе.
  • Возможность установки пеллетных горелок и автоматизированной подачи топлива, возможность подключения бункера и автоматизированного перевода котла на твердое топливо. Конечно, со значительным повышением цены..
  • Возможность установки газовых и жидкостных горелок - котел превращается в газовый или дизельный. Возможность установки комплектов автоматизированного контроля.

Таким образом, котел на дровах за 700 долларов превращается в «взмах руки», например, в автоматизированный твердотопливный автомат за 1500 долларов ...

Котлы на большой вкладке с эффектом пиролиза

Некоторое время популярными в продаже оказались котлы с немалой ценой (например, 1500 долларов), предназначенные для крупной закладки дров в корпус, с их постепенным гниением (эффект пиролиза).Помимо слогана «подходить к котлу один раз в день» покупателей привлекла эффективность 85% по ценам западных производителей и 92% по местной рекламе.

Но серьезные недостатки в виде загрязнения оборудования всеми испарившимися из древесины смолами, ограничений в виде недопустимости попадания половины древесных материалов в топку, а также несоответствия в энергоэффективности большого количества дров (масса предлагается можно догадаться) дома в большинство дней сезона и, следовательно, перерасход энергии - не нажимайте эти агрегаты в количестве, рекомендованном.

Котлы угольные специальные полуавтоматические

В линейках многих компаний есть котлы, предназначенные только для сжигания угля. Причем подача топлива в зону горения осуществляется под действием силы тяжести из небольшого встроенного бункера, т.е. заправка топливом может происходить не так часто, как обычно. А выдача золы и обслуживание - от качества угля. Эти котлы недорогие, например, отечественные производители за блок 25 кВт просят около 700 долларов.Эти устройства являются явными фаворитами для угольных регионов.

Автоматические твердотопливные котлы

Помимо котлов, которые можно трансформировать в автоматизированные, на рынке можно найти специализированные пеллетные и универсальные бункеры - угольные, в том числе на мелкой древесине и щепе, со специальными горелками, не переоборудованными в простые. Стоят дорого.

Выбор не сложный

  • Для редких на даче топок, а также когда нужно сэкономить каждую копейку, простейший чайник с варочной панелью будет как нельзя лучше.
  • Универсальный выбор - современный, намного более дорогой, с большой топкой, с возможностью подачи дозированного вторичного воздуха и с возможностью автоматизации. Расчет простой - сегодня мы покупаем сам котел, а если он вам не понравится, то купим еще автоматику подачи угля, например.
  • Кто рассчитывает гореть углем - уверены в своем выборе среднего по цене специализированного котла.
  • Как вариант действий - предельно дешевый, но мощный (в 2–3 раза более мощный) котел, и доплата, установка буферной емкости.Если агрегаты изготовлены своими руками, то получить комфортное отопление можно очень дешево.

Однако только автоматизированный электрокотел может сопровождать твердое топливо в качестве резерва и ночлега (дешевый тариф).

Поделиться в соц. Сетях: Поделиться на другом:

HERMES - АКВОТАНК - котлы с автоматикой

Информация

ГЕРМЕС - АКВОТАНК Котлы центрального отопления - это водогрейные, стальные котлы, работающие на твердом топливе с подвижной, последовательной ретортной горелкой, системой автоматической подачи топлива, бункером и микропроцессорным устройством управления. Котлы центрального отопления HERMES akvoTANK представляют собой комбинацию котла центрального отопления HERMES с водонагревателем akvoTANK VZW QP 150/1.

Отопительные котлы полностью автоматизированы, не нуждаются в постоянном обслуживании, заключающемся в непосредственном наблюдении за процессом горения; эту роль берет на себя контролирующее и регулирующее оборудование.

Котлы центрального отопления этого типа используются в системах центрального отопления и горячего водоснабжения, в жилых домах, общественных зданиях, производственных зданиях и многих других.Котлы центрального отопления HERMES akvoTANK предназначены для сжигания твердого топлива, то есть каменного угля типа гороха, мелочи I и II, а также топлива на основе биомассы.

Сгоревшее топливо из горелки:

горох угольный

мелкий уголь

гороховый уголь
/ пеллеты

горох уголь
/ овес

Сожженное на гриле топливо:

Технические характеристики

Подробный список Технические характеристики ГЕРМЕС-АКВОТАНК
Тип ГЕРМЕС-АКВОТАНК
Номинальная мощность кВт 25
Диапазон мощности кВт 10–30
Площадь обогрева м² 82–250
Тепловой КПД % => 82 - 86
Максимальная температура воды ° С 80
Минимальная температура обратки ° С 55
Максимальное рабочее давление Бар 1,5
Помещение отапливаемого помещения м² 80
Топливо:
- малая коа
- ретопал
- уголь эко-горошек
- антрацит
- на сжигание
- БПС
МДж
20–24
24
26–29
20
пеллеты, обрезки, крупы
топливо происхождения 60/40 (60% уголь)
Расход топлива при номинальной мощности кг / ч 4,5 - 5,5
Емкость заправочного бункера кг 150
Требуемая тяга дымового газа Па 20-25
Диаметр дымохода см² 330
Высота дымохода кв. м. 6
Емкость для хранения воды дм³ 116
Диаметр дымохода мм 160
Диаметр подводящего и обратного патрубков кал GZ 2 "
Габаритные размеры:
- ширина D
- высота H
- глубина G
- высота F

мм

1710
1485
810
1250
Общий вес без воды:
- нетто
- транспортная масса (с ящиком и поддоном)
кг
378
417
Вес компонентов:
- теплообменник (без кожуха и торца)
- кожух теплообменника
- горелка
- заправочный бункер

кг

211
25
50
47
Потребляемая мощность Вт 80
Напряжение питания В 230
Вместимость л 150
С. w.u. [Л / ч] м³ ~ 410

Контроль

Задача прибора - автоматическое управление продувкой котла центрального отопления и включение насосов: циркуляционного, горячего водоснабжения и напольного насоса в системе центрального отопления. Регулятор взаимодействует с шнековым питателем котла.

Управление процессом осуществляется через контроль температуры воды в котле центрального отопления.

Регулятор имеет два режима:

  • Режим работы (когда температура центрального отопления ниже уставки)
  • Поддерживающий режим (когда температура центрального отопления равна или выше заданного значения)

Регулятор позволяет поддерживать заданную температуру ГВС, а также поддерживает температуру внутри здания. Настройщик требует изменения настроек в зависимости от вида топлива и типа котла.

Конфигурации котла

В расширенной конфигурации котла мы предлагаем несколько опций:

  • предлагаем выбор расположения питателя с левой / правой стороны котла.
  • предлагаем выбор открывания двери налево / направо
  • мы предлагаем широкий выбор диаметров и типов силовых и обратных соединителей.
  • Предлагаем подборку расположения силовых и обратных разъемов.
  • предлагаем выбор формы и расположения дымохода котла, эл.грамм. локоть влево, вверх и т. д.

1. Выход дымохода
сзади
смещен влево.

2. Выход дымохода
с задней
посередине.

3. Выход дымохода
сзади
смещен вправо.

4. Выход дымохода
сзади
(колено влево).

5. Выход дымохода
сзади
(колено вправо).

Форма дымохода

Форма дымохода может быть выбрана в соответствии с требованиями заказчика.Мы предлагаем круглую форму / квадратную форму / прямоугольную форму.

Цвет краски

Предлагаем покраску котла в один из трех выбранных цветов: зеленый / красный / синий.

IRJET-Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает доклады по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас


IRJET Vol-8 Выпуск 4, Апрель 2021 г. Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас


IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас


IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается. ..

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас


IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас


IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается. ..

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас


IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас


IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается. ..

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)

Отправить сейчас


IRJET Vol-8, выпуск 4, апрель 2021 Публикация продолжается...

Обзор статей


IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


Регулировка и регулировка котлов ATMOS

Эквитермальное регулирование ATMOS ACD 01 - новый регулирующий элемент для всех котлов ATMOS. Регулятор оснащен большим дисплеем с возможностью мониторинга наиболее важных данных о состоянии котла и системы отопления. Специальная программа ATMOS, созданная для твердотопливных котлов, может управлять:

  1. обогрев двух отопительных контуров (например, стандартные радиаторы + напольное отопление) в соответствии с требуемой комнатной температурой, внешней температурой и в зависимости от времени с помощью двух типов комнатных модулей
  2. один котельный цикл для поддержания минимальной температуры воды, возвращающейся в котел на уровне 65 ° C, через трехходовой смесительный клапан с насосом и нагрева одного цикла (например, стандартные радиаторы или напольное отопление) в соответствии с требуемой температурой в помещении, внешний температуры и в зависимости от времени, с помощью двух типов комнатных агрегатов
  3. отопление теплой технической воды на требуемую температуру (например, 55 ° C)
  4. солнечное отопление через солнечные коллекторы
  5. оптимальная загрузка и разгрузка накопительных баков в соответствии с требованиями заказчика
  6. автоматическое переключение работы двух котлов, например, котлов на дровах и на природном газе
  7. завершить работу котла в соответствии с требованиями системы отопления, включая всасывающий вентилятор

Электронный регулятор ATMOS ACD 01 поставляется в комплекте с необходимыми датчиками и соединительной клеммной колодкой для простого монтажа в щиток котла, в том числе

.

Руководство по эксплуатации - ACD 01 - версия 3.3 (PDF 7,3 МБ)

Состав ATMOS ACD 01 эквитермного регулирования

Серийный номер Название

Производство
обозначение

Номер в комплекте Измерение Длина кабеля
1 Эквитермальный контроллер ACD01 1
2 Соединительная клеммная колодка SCS 12 1
3 Внешний датчик температуры (AF) T7416A1022 1 -40… +70 0 м
4 Датчик температуры котла (WF) КТФ 20 2 -20… +100 4 месяца
5 Дополнительный датчик системы отопления (VF) VF20A 2 0… +110 4 месяца
6 Датчик ГВС КТФ 20 1 -20… +100 4 месяца

Если мы намерены использовать регулирование для работы котла, необходимо приобрести комплект и датчик температуры отходящих газов T7425B1011 (0-300 ° C) или датчик температуры отходящих газов с более высоким температурным сопротивлением AGF2 (0- 400 ° С). Если используется регулировка солнечного отопления, необходимо приобрести датчик солнечной энергии T7425B1011 (0-300 ° C) и KTF 20.

Повышение выбросов и эффективности котла

Размышляя о том, как лучше контролировать температуру на моем коптильне для барбекю с минимальным набором инструментов и средств управления, я увидел отличное электронное письмо по управлению дровяным котлом.

Барбара Гамильтон из Emerson, старший консультант по промышленной энергетике, недавно посетила производителя бумаги, у которого возникли проблемы с чрезмерным содержанием твердых частиц в дымовой трубе в их котле.

Она посетила завод, чтобы проверить настройки топлива и воздуха, а также стратегии управления для улучшения сгорания в котле.

Персонал комбината сообщил, что котел не прошел испытания на выбросы твердых частиц с момента его последнего отключения. Проверка механических неисправностей многоклонального пылесборника и скруббера исключила их участие в поиске решения.

Типовой твердотопливный котел

Барбара обнаружила, что топливо и воздух не были оптимально скоординированы после нескольких механических ремонтов котла в прошлом году.Операторы комбината сообщили об улучшении производительности котла при увеличении избыточного воздуха (OFA), особенно при высоких паровых нагрузках. Этот обходной путь подходит для высоких нагрузок, но нежелателен при средних нагрузках.

Одной из проблем, обнаруженных командой, была скорость подачи древесной щепы. Он работал значительно быстрее, чем два других кормораздатчика. Решение потребовало регулировки выходной мощности частотно-регулируемого привода (VFD) питателя, поскольку изменение его уставки повлияло на расчеты средней скорости в стратегии управления.

Другие шаги, предпринятые для восстановления баланса топливно-воздушной смеси, включали увеличение давления нагнетания нагнетательного вентилятора (FD) при работе с высокими нагрузками для увеличения скорости OFA. Компенсация BTU была нормализована с учетом нелинейности фидеров. Это было сделано путем пересчета прогнозируемой кривой пара коры. Кроме того, кривая O2 была увеличена для условий высокой нагрузки.

Наконец, Барбара использовала новую таблицу анализа потребности в воздухе, которую разработала группа консультантов по промышленной энергетике, чтобы изменить кривую нижнего воздуха (UGA), чтобы уменьшить UGA для условий средней нагрузки и увеличить OFA во всем диапазоне нагрузки.

Эти изменения вместе с рекомендациями по постоянным улучшениям и корректировкам с течением времени решили проблемы сгорания и вернули котел в экономичное рабочее состояние.

Я также хотел отметить Почетную награду, которую Барбара получила от Фонда целлюлозно-бумажной промышленности Университета штата Мэн за «… ее ценный вклад в укрепление репутации Университета штата Мэн за выдающиеся достижения в бумажной и смежных отраслях».

Поздравления и заслуженные, Барбара!

MP3 | iTunes

[аудио: https: // www.emersonautomationexperts. com/wp-content/uploads/2013/06/Improving-Boiler-Emissions-and-Efficiency.mp3]

Твердотопливные котлы

Компания «Теплодар» производит и реализует твердотопливные котлы для отопления домов и любых других помещений

Твердотопливные котлы работают на различных видах топлива: угле, дровах, древесных гранулах. При необходимости твердотопливный котел может быть укомплектован газовой горелкой

.

Твердотопливные котлы «Теплодар» представлены в следующем ассортименте:

«Куппер» - универсальные одноконтурные котлы, работающие на различных видах топлива (уголь, дрова).Применяются для отопления помещений площадью от 80 до 300 кв.м. На все модификации котлов Куппер могут быть установлены как газовые, так и пеллетные горелки для автоматизации системы отопления. Также они могут быть оснащены системой автоматического регулирования мощности путем установки контроллера горения и панелей управления, подключенных к встроенному отопительному агрегату. Также в ассортименте есть модификации для помещений до 100 и 180 кв. М с чугунной варочной поверхностью.

«Куппер ПРО» - универсальные одноконтурные котлы с увеличенным временем горения на одной закладке дров до 8 часов непрерывной работы.Увеличенное время работы достигается за счет решетки для воды, а также притока воздуха к горелке сгорания через дополнительную створку. Как и котлы Куппер, они могут быть дополнительно укомплектованы контроллером горения, а также панелью управления блоком ТЭНа. На все модификации котлов Куппер ПРО может быть установлена ​​фирменная газовая горелка, установка которой не требует слесарно-сварочных работ. Для котла Куппер ПРО 22 возможна автоматизация системы отопления с помощью пеллетной горелки.

«Комфорт» - одноконтурный котел бюджетного типа для отопления небольших помещений до 100 кв. М. Может использоваться как резервный котел отопления. При необходимости можно дополнительно установить газовую или пеллетную горелку.

При проектировании систем отопления в загородном доме необходимо учитывать ряд параметров:

> площадь отапливаемого помещения,

> вид топлива

> дополнительные потребители тепла в системе отопления,

> качественная домашняя изоляция,

> возможность автономной работы и использования в качестве резервного источника тепла,

> требуемая продолжительность работы на одной закладке топлива.

Расчет конструкции системы отопления, важнейшего узла, в котором находится котел, и, следовательно, выбор мощности котла, должны производить сотрудники специализированного предприятия котельной.

Biofire Oy поставляет автоматизированные системы отопления котлов на биомассе

Основатель компании - один из пионеров в области сжигания биомассы и малых отопительных установок в Финляндии. Он проработал в этом бизнесе более 30 лет, и это гарантирует, что лучший отраслевой опыт используется для продуктов и услуг Biofire Oy.

Biofire Oy особенно известна своими надежными горелками Palokärki, а также прочностью и долговечностью всех производимых ею устройств. Все продукты предназначены для экологически чистого и экономичного использования многих видов твердого возобновляемого биотоплива. Они обладают хорошей эффективностью при сжигании, например, древесной щепы, кускового торфа, пеллет и энергетического зерна. Кроме того, в качестве топлива можно использовать отходы предварительной очистки от высушенного зерна. Самые большие устройства (500 кВт +) также подходят для сжигания измельченной вторичной древесины.

Biofire Oy начала с высококачественных горелок Palokärki. Их безупречный успех руководил компанией Biofire Oy в течение многих лет в разработке многих других устройств, связанных с сжиганием биотоплива, и сегодня вся твердая биомасса в качестве топлива, использующего тепловые установки, составляет значительную часть ассортимента продукции.

Biofire Oy за время своего существования поставила сотни отопительных установок различных размеров.

Ассортимент включает в себя отопительные установки, от сельскохозяйственных до станций централизованного теплоснабжения.Категории мощности начинаются с 60 кВт и расширяются до 5 МВт. Отопительные системы Palokärki могут быть оборудованы даже тепловыми станциями мощностью более 10 МВт при добавлении 4 или 6 котлов.

Biofire Oy имеет действующее одобрение EN 303-5 для установок мощностью до 500 кВт. Это разрешение является обязательным на рынках ЕС, начиная с 2018 года.

Продукты Biofire Palokärki находят множество применений. Системы отопления от 60 кВт до 2 МВт с водогрейным котлом используются, например, для многих видов сельского хозяйства и для других нужд отопления.Как для частных домов, ферм, крупных животноводческих помещений или птицефабрик. Также для отопления теплиц, промышленных цехов и других зданий / объектов.

Более крупные системы с водогрейным котлом (1 МВт - 5 МВт) используются в основном для производства централизованного теплоснабжения для деревень, городских агломераций и микрорайонов. В более тяжелых отраслях промышленности системы Biofire Palokärki используются также для технологического обогрева.

Использование системы нагрева Biofire Palokärki с печью (60 кВт - 1600 кВт) для сушки зерна очень распространено в Скандинавии.Эту же систему можно использовать также для сушки древесины или почему бы не для других целей сушки.

Продукция

Biofire Oy разработана для суровых условий Скандинавии и поэтому очень хорошо подходит для Канады, где условия очень похожи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
