3 ходовой клапан: Трехходовой клапан – назначение, виды, устройство

Трехходовой клапан – назначение, виды, устройство

Клапаны регулирующие трехходовые разделительные (смесительные) предназначены для управления технологическими процессами на различных производствах и в коммунальном хозяйстве. Они действуют в автоматическом режиме и в зависимости от исполнения обеспечивают разделение или смешивание потоков рабочей среды.

САЗ «Авангард» предлагает фланцевые трехходовые клапаны разделительные и смесительные собственного производства на выгодных для клиентов условиях. Ассортимент клапанов представлен моделями с номинальным диаметром от 15 до 100 мм, которые могут использоваться для регулировки рабочей среды в трубопроводах с давлением не более 1,6 МПа.

Трехходовой клапан производства САЗ «Авангард»

Оглавление статьи

  1. Сфера использования
  2. Виды и варианты комплектации
  3. Нюансы конструкции и принцип действия
  4. Перечень выпускаемых моделей
  5. Основные критерии выбора

Сфера использования

Фланцевые клапаны 3-х ходовые применяют для регулировки рабочей среды на технологических трубопроводах пищевого, химического и нефтеперерабатывающего производства.

Они также востребованы:

  • в сетях горячего водоснабжения и отопления;
  • в газопроводах;
  • в системах кондиционирования и приточной вентиляции тепличных хозяйств.

Рабочей средой могут быть вода, природный газ, пар, нефтепродукты, аммиак, и другие жидкие и газообразные вещества, в которых скорость коррозии материала корпуса составляет не более 0,2 мм в год.

Область применения клапанов зависит от типа и конструктивного решения, а допустимые условия эксплуатации — от используемых материалов и климатического исполнения арматуры по ГОСТ 15150-69.

Виды и варианты комплектации

Назначение трехходовых клапанов определяется особенностями конструкции. Трехходовой смесительный клапан имеет два входных и один выходной патрубки, и смешивает проходящие через него потоки. В результате получают рабочую среду с заданными параметрами, а суммарный расход жидкости или газа остается неизменным.

У трехходового разделительного клапана один входной патрубок и два выходных. Он разделяет рабочую среду, при этом общий ее расход остается прежним. Клапаны 3-х ходовые не могут использоваться в качестве запорной арматуры, поскольку не обеспечивают полное перекрывание рабочей среды.

Трехходовой разделительный клапан. На корпусе закреплен заводской шильдик, где показано разделение потоков

Управление клапанами осуществляется следующими исполнительными механизмами:

  • Мембранным (пневматическим). Его конструкция включает мембранную головку, стойку и подвижную систему. Рабочие элементы трехходового клапана с мембранным исполнительным механизмом (МИМ) приводятся в движение с помощью пневматического входного сигнала. Он поступает из питающей сети и воздействует на мембрану.
  • Электрическим. Он состоит из электродвигателя, редуктора и системы управления. При комплектации клапана электрическим исполнительным механизмом (ЭИМ) регулировка выполняется с помощью внешнего устройства, подающего сигналы для открытия или закрытия затвора.

Трехходовые клапаны с мембранным исполнительным механизмом (МИМ) энергонезависимы и могут использоваться в сложных условиях. Однако пневматический привод подвержен появлению конденсата, а его производительность меньше аналогичного показателя электропривода. Если клапаны 3-х ходовые с МИМ используют для взрывопожароопасных сред, то исполнительный механизм должен быть укомплектован электропневматическим позиционером во взрывозащищенном исполнении.

Трехходовой клапан с мембранным исполнительным механизмом (МИМ)

Фланцевые клапаны трехходовые с электроприводом сочетаются с измерительным оборудованием и отличаются точностью настроек. Они предусматривают возможность дистанционного управления и не наносят вреда экологии, но не могут выполнять свои функции при отключении электроэнергии и отсутствии альтернативного источника. Клапаны трехходовые с электроприводом чувствительны к уровню влажности воздуха, а при работе с взрывопожароопасными средами, должны быть укомплектованы ЭИМ во взрывозащищенном исполнении.

Трехходовой клапан с электрическим исполнительным механизмом (ЭИМ)

Нюансы конструкции и принцип действия

Клапаны трехходовые разделительные и смесительные производства САЗ «Авангард» имеют прочный литой корпус и три патрубка. Подача среды — односторонняя и совпадает с направлением стрелки на корпусе арматуры. Основной разъем «корпус-крышка» представляет собой фланцевое неподвижное соединение, для крепления которого используют шпильки, гайки и шайбы.

Помимо крышки и корпуса конструкция клапана 3-х ходового включает:

  • Узел, позволяющий регулировать процессы в трубопроводе. Он состоит из двух седел и плунжера, направление которого обеспечивает крышка.
  • Шток исполнительного механизма, который соединяется с плунжером с помощью резьбовой муфты.
  • Мембранный или электрический исполнительный механизм. Он преобразует внешние сигналы в механическое перемещение, и обеспечивает возможность движения рабочих органов клапана.

Конструктивное исполнение уплотнения в затворе — конусное «металл по металлу». Сальниковое уплотнение и прокладки обеспечивают герметичность клапана относительно внешней среды.

Для фиксации трехходовых клапанов на месте монтажа используют фланцевое соединение. Конструкция, размеры и технические требования к фланцам — тип 21 по ГОСТ 33259-2015. Присоединительные размеры и размеры уплотнительных поверхностей соответствуют исполнению B ряд 2 или согласуются с заказчиком.

Ответные фланцы клапанов — приварные плоские тип 01 исполнение B ряд 2 по ГОСТ 33259-2015б или по согласованию с заказчиком. Фланцевое соединение отличается надежностью фиксации и может выполняться без использования специального оборудования. Оно легко демонтируется и позволяет многократно снимать и устанавливать клапаны при проведении ремонтных и профилактических работ.

Принцип работы трехходовых клапанов заключается в преобразовании внешнего электрического или пневматического сигнала в механическое движение. В зависимости от типа исполнительного механизма он подается:

  • от внешнего автоматического регулятора давления или температуры;
  • из питающей сети или через пневмопозиционер.

Усилие, которое развивают электрический или мембранный исполнительный механизм, передается на плунжер, который перемещается вверх и вниз. В результате перемещения он открывает и закрывает проходные отверстия седел, регулируя расход рабочей среды. При этом суммарный расход жидкости или газа на выходе AB у смесительных и на выходах A и B у разделительных клапанов остается неизменным.

При этом суммарный расход жидкости или газа на выходе AB у смесительных и на выходах A и B у разделительных клапанов остается неизменным.

Схемы распределения потоков рабочей среды в смесительных и разделительных клапанах

Перечень выпускаемых моделей

САЗ «Авангард» производит трехходовые регулирующие клапаны для смешивания и разделения транспортируемой среды, которые согласно таблице фигур обозначаются цифрами 27 и 23 соответственно.

В качестве уплотнительной поверхности затвора клапанов используют коррозионно-стойкую сталь. Материальное исполнение остальных элементов отражено в таблице 1.

Таблица 1

Наименование деталей Материальное исполнение
л лс нж
Корпус и крышка Сталь 25Л Сталь 20ГЛ Сталь 12Х18Н9ТЛ
Седла и плунжер Сталь 20Х13 Сталь 14Х17Н2
Сальниковое уплотнение Фторопласт-4, ТРГ
Прокладка ТРГ
Гайка и шпилька Сталь 35 Сталь 20ХН3А Сталь 14Х17Н2

В клапанах трехходовых смесительных и разделительных с корпусом из нержавеющей стали, которые используются для регулирования рабочих сред с температурой более +350 °C плунжер и седло изготовлены из стали 12Х18Н10Т.

В зависимости от диаметра клапаны комплектуются мембранным исполнительным механизмом (МИМ) 200, 250 и 320 или электрическим — ST mini, ST 0 и ST 0,1. Допустимые условия эксплуатации клапанов трехходовых смесительных и разделительных с электрическим или пневматическим приводом приведены в таблице 2.

Таблица 2

Наименование параметров Материалы корпуса и крышки
л лс нж
Климатическое исполнение по ГОСТ 15150-69
У1 ХЛ1 УХЛ1
Класс опасности рабочей среды 3,4 3,4
2,3,4
Температура рабочей среды от -40 °C до + 425 °C от -60 °C до + 425 °C от -60 °C до + 560 °C
Температура наружного воздуха с МИМ от -35 °C до +40 °C
с ЭИМ от -25 °C до +50 °C
от -40 °C до +40 °C от -50 °C до +40 °C

Основные критерии выбора

Собираясь купить клапан 3-х ходовой, нужно определиться с его назначением и условиями эксплуатации. Для смешивания потоков жидких и газообразных рабочих сред требуются смесительные модели, а для разделения — разделительные. Интервалы допустимых температур транспортируемых веществ и наружного воздуха зависят от материального и климатического исполнения арматуры.

Основными характеристиками клапанов являются:

  • величина условного прохода и пропускная способность;
  • максимально допустимое и рабочее давление;
  • тип и параметры исполнительного механизма.

Все необходимые данные указаны в сопроводительной документации и с помощью маркировке на корпусе клапана, которая должна соответствовать ГОСТ 4666-2015. Маркировка выполняется:

  • С помощью литья на лицевой стороне корпуса указывают давление, условный диаметр и материальное исполнение. Товарный знак производителя располагают с обратной стороны.
  • В виде таблички, зафиксированной на корпусе трехходового клапана, где отражена схема подачи рабочей среды.
  • На крышке клапана. На ней закрепляют табличку с более полными данными, которые помимо диаметра и давления включают дату изготовления и наименование изготовителя. Также должны быть указаны заводской номер и маркировка трехходового смесительного клапана или разделительного по таблице фигур.

Способ обработки наружной поверхности корпуса арматуры определяет степень защиты металла от появления коррозии.

Трехходовые смесительные и разделительные клапаны производства САЗ «Авангард» окрашены эмалью НЦ-132, цвет которой подбирается в соответствии с ГОСТ 4666-2015 или согласно требованиям заказчика. Она надежно предохраняет корпус от воздействия влаги, препятствует образованию коррозии и продлевает ресурс оборудования. Для трехходовых регулирующих клапанов также характерно:

  • безупречное качество изготовления;
  • наработка на отказ не менее 10 000 часов и полный средний ресурс не менее 80 000 часов.

Благодаря тщательному отбору материалов и многоступенчатому контролю производства клапаны прослужат не менее 10 лет, сохраняя заявленные производителем функции и технические характеристики.

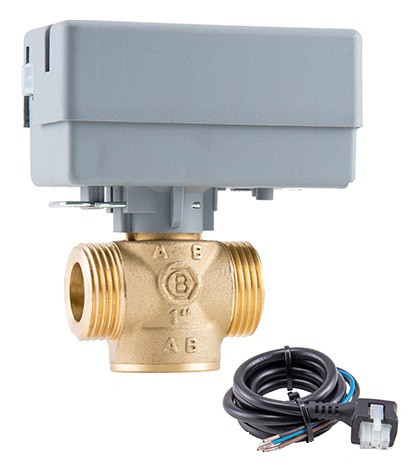

Трехходовые смесительные клапаны и приводы ESBE

Euro €USD $РФ руб

Москва, 3-й Нижнелихоборский проезд 1А, стр. 6

 [email protected]

 +7(495) 369-17-94

КОРЗИНА

Корзина пуста

MOD_VIRTUEMART_CART_AJAX_CART_PLZ_JAVASCRIPT

  • Главная
  • Арматура для обвязки котельных
  • Двухходовые и трехходовые краны
  • org/ListItem»> Трехходовые смесительные клапаны ESBE

Купить Трехходовые смесительные краны ESBE по актуальным ценам можно в Москве и Московской области в случае самовывоза товара с нашего склада. Доставка осуществляется автотранспортными компаниями в любой регион России.

Смесительные трехходовые или четырехходовые клапаны Эсбе, типоразмерами DN 15-150, используют для качественного управления радиаторными, напольными, холодильными и другими системами.

Подробнее…

Сортировка

Название +/-

артикул

Производитель

Цена товара

Показать40

артикул: 11101200

Кол-во:

артикул: 11101400

Кол-во:

артикул: 11101600

Кол-во:

артикул: 11100100

Кол-во:

артикул: 11100200

Кол-во:

артикул: 11100300

Кол-во:

артикул: 11100400

Кол-во:

артикул: 11100600

Кол-во:

артикул: 11100800

Кол-во:

артикул: 11101000

Кол-во:

артикул: 11600900

Кол-во:

артикул: 11601100

Кол-во:

артикул: 11601200

Кол-во:

артикул: 11603400

Кол-во:

артикул: 11603600

Кол-во:

артикул: 13022400

Кол-во:

артикул: 12052000

Кол-во:

артикул: 12101300

Кол-во:

Трехходовые смесительные клапаны (краны, вентили) и приводы ESBE

Трехходовые клапаны Эсбе обычно применяются как смесительные клапаны, но могут использоваться как переключающие или разделительные. Необходимо убедиться, что номинальное давление, перепад давления и величина утечки были в допустимых пределах. Данная информация даётся на каждый клапан.
Четырехходовые клапаны обычно применяются, когда требуется высокая температура теплоносителя на обратке (обычно для твердотопливных котлов). В системах с двумя источниками тепла или аккумуляционным баком клапаны помогут организовать приоритет в использования недорогого источника тепла, сохранив при этом хорошее температурное разделение в аккумуляционном баке.
Принцип действия 3-х ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается при помощи добавления в необходимых количествах воды, поступающей из обратного трубопровода, подаваемого к котлу.

Трехходовые клапаны Esbe VRG 131 — 139

Технические характеристики трехходовых вентилей Esbe VRG131, внутренняя резьба

АртикулDNKvsСоединениеA ммB ммC ммD ммE ммМасса кг
11600100150,4Rp 1/2″36723250360,4
11600200150,63Rp 1/2″36723250360,4
11600300151Rp 1/2″36723250360,4
11600400151,6Rp 1/2″36723250360,4
11600500152,5Rp 1/2″36723250360,4
11600600154Rp 1/2″36723250360,4
11600700202,5Rp 3/4″36723250360,43
11600800204Rp 3/4″36723250360,43
11600900206,3Rp 3/4″36723250360,43
11601000256,3Rp 1″41823452410,7
116011002510Rp 1″41823452410,7
116012003216Rp 1 1/4″47943755470,95
116034004025Rp 1 1/2″531064460531,68
116036005040Rp 2″601204664602,3

Технические характеристики трехходовых вентилей Esbe VRG132, наружная резьба

АртикулDNKvsСоединениеA ммB ммC ммD ммE ммМасса кг
11601500150,4G 3/4″36723250360,4
11601600150,63G 3/4″36723250360,4
11601700151G 3/4″36723250360,4
11601800151,6G 3/4″36723250360,4
11601900152,5G 3/4″36723250360,4
11602000154G 3/4″36723250360,4
11602100202,5G 1″36723250360,43
11602200204G 1″36723250360,43
11602300206,3G 1″36723250360,43
11602400256,3G 1 1/4″41823452410,7
116025002510G 1 1/4″41823452410,7
116026003216G 1 1/2″47943755470,95
116035004025G 2″531064460531,69
116037005040G 2 1/4″601204664602,3

Как работает трехходовой клапан Esbe?
Необходимая температура в системе отопления обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.

Как работает четырехходовой клапан?
Клапаны данного типа имеют двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем подающегося к котлу. Это позволяет поднять температуру теплоносителя в обратке (возвращающегося в котел) и снизить риск низкотемпературной коррозии, сто значительно продлевает время эксплуатации котла.

Примеры установки и гидравлические характеристики смесительных клапанов Esbe серий VRG и 3F

Esbe VRG

Esbe 3F

Обозначение смесительных клапанов и приводов Esbe

Принцип действия 3, 4, 5 ходовых и бивалентных смесительных клапанов Esbe

Преимущества сместельных клапанов Esbe:

  • Простота установки приводов.
  • Компактный размер, легкость и удобство монтажа — при установке требуется минимум инструментов.
  • Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
  • Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
  • Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
  • Высокая точность контроля.
  • Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
  • Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия «Лучшее изделие сантехнического оборудования 2003 года».
  • Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
  • Легкое и удобное регулирование, высокая производительность
  • Надежны и имеют длительный срок службы

Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.

Выбор размера смесительного клапана Эсбе

Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления.
Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C). Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0).
В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0

Диапазон выбора для регулирующих/смесительных клапанов Esbe

Значение Kvs принимается для потока только в одном направлении
Для 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.

Используемые материалы, требования к теплоносителю.

Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой.
Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности. Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения.
Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода.
Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.


Наши специалисты помогут Вам подобрать, а также смонтировать арматуру ESBE, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Ohio Valve Company — 3-ходовой клапан из нержавеющей стали 316 № 3L66F-150 и № 3T66F-150

Мы предлагаем широкий выбор высококачественных клапанов, в том числе 1-, 2-, 3-, фланцевые, многопортовые, санитарные, а также клапаны собственного производства. срабатывание.

Позвоните нам

1-513-752-3211

  • Дом
  • Продукты
  • Многопортовые клапаны
  • 3-ходовой клапан из нержавеющей стали 316 № 3L66F-150 и № 3T66F-150

3-ходовой клапан из нержавеющей стали 316 #3L66F-150 и #3T66F-150

Полнопроходной шаровой кран, ANSI 150 фунтов, L-образный и Т-образный порты, фланцевые концы, с фиксирующей рукояткой.

Особенности:

  • ISO 9002
  • Концы фланцев соответствуют ASME B 16.5
  • Полный порт
  • АНСИ 150
  • Седло, наполненное стекловолокном, 15 %, армированное ПТФЭ
  • Уплотнение и набивка из ПТФЭ
  • Шток с защитой от выдувания
  • L-порт и T-порт
  • Все клапаны испытаны и проверены в соответствии с API-598



Товар Запчасти Материал
1 Корпус АСТМ А351-CF8M
ASTM A261-WCB
2 Фланцевый для клапана АСТМ А351-CF8M
ASTM A261-WCB
3 Шар и шток АСТМ А351-CF8M
ASTM A351-CF8
4 Шаровое седло РТФЭ
5 Соединительная прокладка ПТФЭ
6 Прокладка ПТФЭ
7 Уплотнение штока ПТФЭ
8 Сальник АСТМ А351-CF8
ASTM A261-WCB
9 Крышка АСТМ А351-CF8M
ASTM A261-WCB
10 Болт СС 304 S45C
11 Пробка нержавеющая сталь 304
12 C Стопорное кольцо С45К
13 Ручка ФКД
14 Болт СС 304 S45C
15 Гайка нерж. сталь 304 S45C
16 Шпилька СС 304 S45C
17 Рукав ПТФЭ

РАЗМЕР д А Б С Д Г Х л Т Н п У Р Крутящий момент ВТ
1-½» 1,57 1,97 3,88 2,87 5,00 0,87 4,53 8,70 0,56 4 0,63 0,37 0,67 346 29
2 дюйма 1,97 2,76 4,74 3,62 5,98 0,87 4,80 10.00 0,63 4 0,75 0,37 0,67 737 30
2-½» 2,60 2,76 5,49 4. 13 7.01 1,16 6,42 11.10 0,69 4 0,75 0,44 0,67 806 55
3 дюйма 2,99 4.02 6,00 5,00 7,48 1,16 6,89 10,49 0,75 4 0,75 0,44 0,67 1657 71
4 дюйма 3,98 4,92 7,50 6,18 9.02 1,34 8,46 13.11 0,94 8 0,75 0,50 0,91 2072 118
6 дюймов 5,94 4,92 9,51 8,50 10,98 1,77 10.08 16,77 1,00 8 0,87 0,50 1,38 3912 165
8 дюймов 7,91 6,50 11,75 10,63 13,50 2,36 11,93 20,87 1,13 8 0,87 0,62 1,77 8000 212

*Фактические значения крутящего момента могут отличаться. Пожалуйста, проконсультируйтесь с заводом.
**Все значения крутящего момента указаны в дюймо-фунтах. Значения веса указаны в фунтах

Мезон Группа | Кран шаровой трехходовой DN50 PN16

Перейти в конец галереи изображений

Перейти в начало галереи изображений

Загрузить техпаспорт

3-ходовой тип — T-образный

Артикул №

20-00000805

Детали

3-Стальной шаровой клапан, полнопроходной клапан из стали Седло из ПТФЭ. Фланцы с приподнятой поверхностью.

Дополнительная информация

9056
Дополнительная информация
Прайс Вид ЦЕНА0059 End Standard EN 1092-1
Inspection Standard EN 12266
Remark Connection: PN16
Throughput Direction 3-way
Execution Full Bore
Вариант T-образный
Номинальное давление PN16
Тип конца Фланцевый0526 Код конструкции ISO 17292
Стандарт DIN
Применение Воздух, питательная вода котла, грузовое масло, конденсат, гидравлическая жидкость, негорючий газ, горючее гидравлическое масло, жидкое топливо Морская вода, пар, термальное масло, вода
Размер 50
Материал седла R-PTFE
Материал Литой корпус 6 91
059 Sub Category BALL
Item Number 20-00000805
Category Valve

Partslist and details
PARTSLIST

No Part Материал Код
1 Корпус Литая сталь ASTM A216-WCB
2 Bonnet Cast Steel ASTM A216-WCB
3 Ball Stainless Steel ASTM A182-F316
4 Seat RPTFE
5 Stem нержавеющая сталь ASTM A276-420
6 Ручка Углеродная сталь





.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
