Коллектор для водяного теплого пола своими руками
В наше время, чтобы хорошо экономить на отоплении, многие используют дополнительную функцию, которая значительно снижает затраты. Чтобы распределить нагрузку на систему правильно, потребуется коллектор для водяного теплого пола и способствующие элементы.
Собственноручное проектирование, а также проведение монтажных работ конструкции обогрева пола, по мнению специалистов, считается серьёзным мероприятием. Устанавливая коллектор для теплого пола своими руками, следует помнить о том, что каждая мелочь в монтаже требует ответственного подхода.
Содержание:
- Часто используемые схемы конструкции
- Размещение отделов конструкции
- Принцип работы коллекторов
- Советы по устройству системы
Часто используемые схемы конструкции

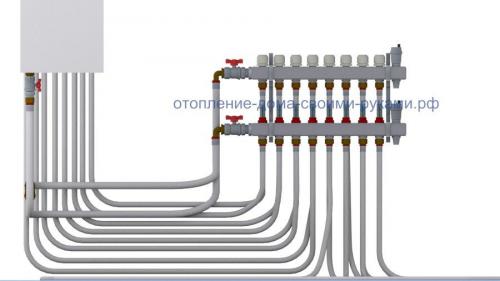

Все потоки теплого пола должны быть соединены в одинКоллектор обогреваемой конструкции пола считается ключевым узлом устройства, который дополнительно прогревает помещение.
Наглядно схема коллектора теплого пола представляет собой определенное количество труб, размещенных так, чтобы все потоки воды были соединены в один.
В обустройстве широко пользуются только 3-мя способами установки труб:
- устанавливаемое устройство по параллельной схеме приводит к смешиванию ветвей;
- последовательный способ монтажа;
- наиболее сложный вариант устройства – комбинированный.
Как лучше установить коллектор теплого пола своими руками в жилом помещении? В случае, если будет выполнен монтаж конструкции по способу параллельного соединения, нередко совершается небольшая потеря тепла. При таком способе, благодаря устройству соединения 2-х клапанов, появляется возможность регулировать тепло.
Выполняется настройка коллектора теплого пола довольно просто. Второй способ имеет усиленную работоспособность. Последний способ – «комбинированный», он обладает несложной конструкцией, в связи с этим выполнить устройство можно собственноручно без дополнительной помощи экспертов.
Размещение отделов конструкции
Систему устройства коллектора водяного теплого пола можно изготовить для каждого обогревательного контура или же сделать один на все.
В случае установки коллектора перед каждым элементом обогрева следует оснащать регулятором температуры, который показывает уровень расходов, а также такими элементами, как:
- Смеситель. Он необходим для учёта степени обогрева элемента в отапливаемом контуре.
- Затворный рычаг для выполнения балансировки ёмкости, которая связывает коллекторный узел с отопительной конструкцией. Суть этого элемента заключается в полном контроле открытия и закрытия набора воды.
- Механизм, отвечающий за стабильное давление в контуре.
В период проведения монтажа схема подключения может быть разнообразной. При устройстве конструкции, состоящей на основе одного радиаторного элемента, в обязательном порядке должен присутствовать байпас.
При этом необходимо его постоянно держать в открытом положении. Принцип работы заключается в том, чтобы образующийся избыток тепла стал направляться сразу же в радиатор.
Если в системе имеется контур обратного вида, то установка байпаса не требуется. При обогреве небольшого по площади помещения устройство коллектора устанавливается во вторичном элементе системы.
Монтаж коллекторов пола теплого вида должен выполняться с клапанами, установленными на разъёмную муфту. Это связано с настроем на последующую его замену ввиду интенсивности работы. Установив в таком положении, его без труда можно заменить.
Принцип работы коллекторов
Суть работы коллекторов для водяного теплого пола заключается в том, что по трубам через его конструкцию распределяется вода в обогреваемую систему, которая размещена под полом.
Устройство этого прибора довольно простое как в использовании, так и в монтаже. В момент, когда производится нагрев помещения, суть работы выглядит так:
- Жидкость, нагретая до температуры 70 градусов, направляется в узлы коллектора, минуя клапан термостатического назначения.
- От распределяющего элемента также приходит нагретая жидкость, как и от термостатического клапана.
- Клапан оснащен головкой определенной величины, которая позволяет управлять температурой нагревания в пределах от 20-70 градусов.
- В распределяющий элемент коллекторного узла, который размещен снизу конструкции, приходит нагретая жидкость, но с более пониженным градусом. Небольшой объем воды попадает в специальный распределитель, после чего возвращается в первоначальное положение.
- Выполняется смешивание нескольких потоков при помощи специального элемента, а затем вновь равномерно распределяется по всем секциям тёплого пола.
- Чтобы температура нагрева передавалась равномерно по всей системе, необходимо устанавливать специальный элемент, выполняющий балансировку.
- За корректировочные работы несет прямую ответственность расходомер. Благодаря этому, совершается регулировка и полная настройка отопительной системы.
При необходимости можно изготовить самодельный коллектор для теплого пола, при этом он будет работать не хуже заводского аналога.
Диаметры труб, которые можно использовать в устройстве конструкции, расписаны в таблице.
| Диаметр трубы | Объем | Вес 1 метр трубы |
|---|---|---|
| 16 | 0,09 | 0,1 |
| 20 | 0,137 | 0,166 |
| 25 | 0,216 | 0,253 |
| 32 | 0,353 | 0,421 |
| 40 | 0,556 | 0,635 |
Важно проводить весь процесс установки отопительной системы, следуя не только пошаговой инструкции, но и просчитывая возможность оптимального прохождения водных масс по трубам.
Советы по устройству системы
При его устройстве следует учитывать, что из-за значительного количества элементов, входящих в состав отопительной системы, место в коллекторном шкафу должно выделять с запасом.
Размещается он поблизости к магистральным трубам обязательно на небольшой высоте. Также в момент устройства шкафа следует помнить о том, что должно оставаться небольшое расстояние под изгиб труб, которые подводятся к коллектору для водяного пола. Конструкцию шкафа можно устанавливать одинаково как на стену, так и вмонтировать в нишу.
Выполнить установку системы обогрева достаточно просто. Провести монтаж сможет даже тот человек, который не обладает специальными навыками. Чтобы проще было понять, как собрать коллектор для теплого пола, можно воспользоваться специальной инструкцией:
- Выполнять сборку коллектора для теплого пола следует с распаковки всех элементов, которые потребуются для установки системы обогрева. В заводском варианте сборной конструкции имеются все составляющие, поэтому дополнительно приобретать элементы не понадобится.
- Затем подключается коллектор теплого пола, то есть выполняется соединение всех элементов труб и секций.
- Собранные в одно целое элементы труб закрепляются на кронштейны к стене. После этого выполнять все подсоединения гораздо удобнее. Теперь визуально конструкция из труб, будет представлять собой единый узел.
- Устанавливаются все необходимые заглушки.
- Проводится установка коллектора на стену. В обязательном порядке выполнять монтаж циркуляционного насоса и клапана только после закрепления коллектора. В противном случае весь процесс будет связан с неудобством в свободном перемещении элементов.
- После чего соединяется своими руками теплый пол с отопительным узлом системы. О том, как сделать теплый пол своими руками, смотрите в этом видео:
Устанавливая свой теплый пол, все работы необходимо выполнять до того, как произведётся бетонирование, в противном случае монтаж отопительного оборудования потребует дополнительной штробовки.
