Диаметр трубы для отопления частного дома: расчет
Любому профессионалу не составит большого труда определить величину необходимого сечения трубопровода. Для этого существуют специальные таблицы, по которым опытный специалист быстро найдет верный ответ. Намного сложнее обычному владельцу жилья. Он не обладает профессиональными знаниями, а вот желание самостоятельно создать отопительный контур всегда существует. Эта статья поможет правильно определить диаметр трубы для отопления частного дома.
Содержание
- 1 Как сечение трубы влияет на отопительную систему и ее КПД
- 2 Как грамотно подобрать диаметр труб для монтажа трубопровода в собственном коттедже
- 3 Какие параметры необходимо знать, чтобы сделать правильный расчет диаметра
- 4 Расчет сечения трубы
- 5 Практические советы
Как сечение трубы влияет на отопительную систему и ее КПД
Высокая эффективность отопительной системы зависит от грамотно разработанного проекта трубопровода.
При планировании прокладки труб очень важно правильно рассчитать возможные теплопотери. Нужно стремиться к их максимальному уменьшению. Если этого не сделать, то даже огромные энергетические затраты не помогут нормально функционировать отопительной системе.
Покупая трубы, нужно учитывать некоторые свойства материала изделия:
- физико-химические показатели;
- длину;
- диаметр.
Учет всех этих параметров поможет создать высокоэкономичную отопительную систему, отличающуюся высоким показателем КПД.
Какой диаметр трубы лучше всего использовать для отопления вашего частного дома? От сечения трубы зависят гидродинамические свойства трубопровода. Отсюда следует, что подбор должен осуществляться тщательно, соблюдая все требуемые нормативы.
Существует мнение, что если увеличить диаметр труб для отопления, повысится эффективность отапливающей системы. Однако такое утверждение ошибочно. Когда диаметр неоправданно большой, происходит понижение давления отопительной системы, оно падает до минимальных значений.
Как грамотно подобрать диаметр труб для монтажа трубопровода в собственном коттедже
Выбор диаметра труб для отопления начинается с определения того, как будет происходить подача теплоносителя. Если она осуществляется от централизованной магистрали, проводить расчет нужно аналогично подаче тепла в жилую квартиру.
Если коттедж имеет установленную автономную отопительную систему, то расчет диаметра будет зависеть от вида материала трубы и существующей схемы отопления.
Например, если осуществляется естественная циркуляция воды, необходимо монтировать трубы с определённым диаметром, а если подключен дополнительный насос, то эта цифра будет совсем другой.
Какие параметры необходимо знать, чтобы сделать правильный расчет диаметра
Очень важным считается значение тепловой мощности. От нее зависит то, насколько эффективно будет обогреваться помещение. Обычно этот параметр определяется на стадии проектирования котельной установки.
Если этого не сделано, то приблизительное количество теплоты рассчитывается в зависимости от объема комнаты.
Кубометр помещения будет нормально обогреваться за счет 40 Вт. Следовательно, для определения расхода тепла нужно существующий объем помещения умножить на 40. Результат должен получиться в Ваттах.
Затем определяется вид системы отопления. Он может быть:
- однотрубным;
- двухтрубным.
Второй тип отопительной системы частного дома намного лучше. Он остается самым востребованным и популярным. Однотрубные схемы никто не отменял. Они также применяются в отопительных системах.
Жидкость движется в этих системах по одним и тем же законам, поэтому при определении диаметра трубопровода вид отопления не имеет решающего значения. Намного важнее способ движения теплоносителя. Он может быть нескольких видов:
- конвекционный, или самотечный;
- принудительный: движение осуществляется с помощью циркуляционного насоса.
Эти способы отличаются между собой только движением теплоносителя. При конвекционном методе жидкость перемещается по трубопроводу очень медленно. При принудительном − насос заставляет ее двигаться намного быстрее.
Именно скорость продвижения теплоносителя считается самым важным параметром для расчета такой величины, как диаметр труб отопления. От ее значения зависит пропускная способность магистрали. Рекомендуемая скорость находится в диапазоне 0,3 − 0,7 м/с.
При использовании принудительной системы скорость составляет 0,7 м/с, для конвекционного способа − это 0,3 м/с.
Если скорость жидкости меньше указанного значения, начнется образование воздушных пузырьков. Если диаметр трубопровода будет очень большим, это вызовет значительные затраты.
При высокой скорости трубопровод начнет сильно шуметь, увеличится гидравлическое сопротивление сети, обычный циркуляционный насос с такими условиями может просто не справиться.
Расчет сечения трубы
Чтобы понять методику расчета и познакомиться с таблицей диаметров труб, возьмем типовой расчет монтажа трубопровода комнаты, общей площадью 20 кв.
- вычисляется тепловая мощность. Если стены в квартире имеют утепление, высота потолка менее 3 м, то берется 1 кВт на 10 кв. м площади;
- у нас площадь равна 20 кв. м, а это значит, что потребуется 2 кВт мощности;
- к этому значению прибавляются запасные 20 %. В результате получается 2,4 кВт. Следовательно, чтобы в квартире было тепло и уютно, необходимо чтобы отопление имело тепловую мощность не ниже 2,4 кВт;
- если в комнате есть окна, необходимо установить радиаторы отопления. Их количество должно соответствовать числу окон. Например, если имеется 2 окна, требуется установить 2 батареи, мощность каждой из них должна быть не менее 1,2 кВт. Радиаторы устанавливаются под подоконниками. Возможны и другие места в соответствии с дизайном проекта;
- значение мощности отопительных радиаторов разрешается увеличивать, но не уменьшать;
- в таблице в графе внутренних диаметров, необходимо найти величину мощности, равную 2,4 кВт. После этого находится верхний параметр теплового потока. Голубой участок таблицы, показывает оптимальную скорость, с которой движется жидкость;
- такая таблица предназначена для определения необходимых значений двухтрубной отопительной системы. В данном случае учитывается разница между температурой теплоносителя при входе и на его выходе из трубопровода.
Голубой участок таблицы, показывает оптимальную скорость, с которой движется жидкость;После операций с таблицей мы получили следующие значения: чтобы нормально обогреть помещение в 20 кв. м, необходимо чтобы труба имела диаметр 8 мм. Движение теплоносителя будет совершаться со скоростью около 0,6 м/с. При этом расход составит 105 кг/ч, значение тепловой мощности не будет превышать 2453 Вт. Разрешается использовать трубы с сечением 10 мм. Тогда скорость достигнет 0,4 м/с. Расход составит 110 кг/ч. Мощность созданного теплового потока = 2555 Вт.
Теперь вы знаете, какой диаметр трубы выбрать для отопления.
Практические советы
Если неправильно подобрать диаметр трубопровода, возможно появление очень многих проблем:
- протечки;
- высокий расход топлива;
- большие затраты электроэнергии.
Поэтому монтаж такой отопительной системы должен выполняться с учетом всех технологических правил. Для контура из сочетания разнородных труб необходимо сделать специальные расчеты. Отдельно считается пластиковая труба, отдельно металл. Такую задачу должен выполнять только специалист. Самостоятельно рассчитывать диаметр не нужно, ошибка может достигнуть большой величины. Стоимость услуг профессионала намного меньше, чем переделка всех коммуникаций во время отопительного сезона. Все приборы должны подключаться только трубами одинакового сечения.
Похожие статьи:
Как рассчитать диаметр трубы для отопления, выбор трубопровода в частном доме, таблица
Занимаясь базовыми вопросами при осуществлении ремонта или строительства частного лома или квартиры, следует уделять им должное внимание, не допуская ошибок. Так, при проектировании системы отопления следует рассчитать диаметр труб и их вид.
Содержание
- 1 Одноконтурная схема — устройство и принцип действия
- 2 Виды разводки систем отопления
- 2. 1 ОДНОТРУБНАЯ РАЗВОДКА ОТОПЛЕНИЯ
- 2.2 ДВУХТРУБНАЯ РАЗВОДКА ОТОПЛЕНИЯ
- 2.3 КОЛЛЕКТОРНАЯ РАЗВОДКА ОТОПЛЕНИЯ
- 2.
- 3 Важность правильного расчета отопления
- 3.1 Параметры труб
- 3.2 Расчет диаметра труб в частном доме
- 3.3 Расчет диаметра труб в квартире
- 3.4 Выводы
- 4 Маркировка изделий
- 5 Расчет сечения труб
- 6 Как правильно подобрать нужный диаметр полипропиленовой трубы для отопления
- 7 Схема разводки системы отопления
- 8 Расчет сопротивления подбор оптимального диаметра трубы
- 9 Соответствие тепловой мощности и диаметра
- 10 Типовые решения
- 10.1 Трубы из ПНД — полиэтилена низкого давления
- 10.2 Трубы из металлопластика
- 10.3 Трубы из полипропилена
- 10.4 Медные трубы
- 11 Как правильно сделать водяное отопление с естественной циркуляцией
- 11.1 Какой уклон труб нужен при самотечной циркуляции
- 12 Диаметр полипропиленовой трубы для отопления частного дома
- 12. 1 Какой диаметр полипропиленовых труб применяется для отопления
- 12.
- 13 Разновидности подключения радиаторов
- 13.1 Боковое подключение
- 13.2 Диагональное подключение
- 13.3 Нижнее подключение
- 14 Диаметр труб и его влияние на КПД системы отопления
- 15 Практический выбор диаметра труб для домашнего водопровода
- 16 Какие нужны параметры
- 16.1 Процедура расчёта, чтобы подобрать размер
- 16.2 Особенности выбора в частном доме
- 16.3 Последствия заужения стояка в многоквартирном доме
- 16.4 Как выбрать диаметр подачи и обратки в квартире
1 ОДНОТРУБНАЯ РАЗВОДКА ОТОПЛЕНИЯ
1 Какой диаметр полипропиленовых труб применяется для отопленияОдноконтурная схема — устройство и принцип действия
Как работает отопление с одним контуром трубной разводки:
- Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
- По трубам теплоноситель подается в батареи, регистры или радиаторы;
- Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т. д., пока из последнего радиатора снова не попадет в котел;
- После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.
д., пока из последнего радиатора снова не попадет в котел;Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.
Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.
Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой. Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.
Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.
Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу.
Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.
Виды разводки систем отопления
Все системы могут быть одноконтурными, двухконтурными: первые предназначены исключительно для обогрева дома, вторые – для теплоснабжения и горячего водоснабжения.
ОДНОТРУБНАЯ РАЗВОДКА ОТОПЛЕНИЯ
ДВУХТРУБНАЯ РАЗВОДКА ОТОПЛЕНИЯ
Если устройство однотрубной системы нецелесообразно, применяют двухтрубную разводку. К каждому обогревательному прибору подводится две трубы: по первой поступает горячая вода, по второй – отводится уже остывший теплоноситель. При двухтрубном варианте схемы разводки отопления в частном доме бывают таких типов: 1). Звездообразная система. К каждой батарее подводится горячая вода и в это же время отводится уже остывшая. Во всех комнатах температура одинаковая. Есть возможность регулировки уровня температуры в отдельно взятой комнате. 2). Двухтрубная система «Шлейф». Обогревательные агрегаты соединяются параллельно.
Батареи, которые расположены ближе к тепловому котлу, являются более теплыми.
КОЛЛЕКТОРНАЯ РАЗВОДКА ОТОПЛЕНИЯ
Коллекторная система – это разновидность двухтрубного варианта. К каждому обогревательному агрегату от коллектора подводится два трубопровода. Из минусов надо назвать высокую стоимость оборудования, необходимого для эффективной работы конструкции. Среди преимуществ – возможность регулирования уровня температуры в отдельно взятой комнате.
ЗАКЛЮЧЕНИЕ. Решая вопрос выбора схемы отопления, каждый потребитель должен определиться не только с ней и разводкой труб, но и с выбором котла, радиаторов, труб и запорной арматуры.
Чаще всего правильный подбор составляющих дает эффективную рабочую систему, которая будет эксплуатироваться долго и экономично, не создавая больших проблем. В этом случае именно экономический фактор наиболее важен, хотя и комфортность проживания имеет значение.
Участникам нашей группы в Контакте, бесплатные консультации по подбору оборудования и скидки на товар 3%, при наличном расчете. На товары по акции скидка не действует!
Важность правильного расчета отопления
Рассчитывая систему отопления, следует уделить должное внимание снижению требуемых расходов энергии. Если схему построить неправильно, это грозит ее неэффективностью. При этом в помещении будет холодно, а потребление энергии будет большим.
Есть неправильное мнение, будто диаметр трубы нужно подбирать побольше, чем увеличить циркуляцию воды для достижения наивысшей передачи энергии. На самом деле, такой подход приведет к существенному снижению давления в системе, поэтому теплопередача от радиаторов будет минимальной, а дом или квартира будут холодными.
Для «квартирного» отопления расчет диаметра труб ведется, исходя из наличия общегородской тепловой магистрали. В частном же доме зачастую используется автономное отопление. Поэтому сечение будет зависеть от вида труб и выбранной схемы. Например, диаметр будет отличаться в системе с естественной циркуляцией жидкости, если добавить в нее циркуляционный насос.
Параметры труб
Внутренний размер труб – основной ее параметр при расчете системы отопления. От него зависит пропускная способность изделия. Однако без учета внешнего также не обойтись. Условный показатель – это округленное значение в дюймах. Маркировка осуществляется в долях или целыми числами. Помните, что в одном дюйме 25,4 миллиметра. При этом существует разная система измерений, которая отличается для разных материалов. Для полипропилена – это наружный диаметр, чугун или сталь — внутренний.
Расчет диаметра труб в частном доме
Определяя этот параметр при проектировании системы безопасности, следует учесть тепловую нагрузку.
Например, 100 Ватт на квадратный метр достаточно для поддержания в помещении комфортных условий. При этом учитывается, что высота потолков составляет 2,5 метра. Поэтому для комнаты площадью 20 квадратных метров потребуется 2 кВт тепловой энергии:
20х100 = 2000 Вт = 2 кВт.
Исходя из такого расчета, по таблице можно рассчитать диаметр. В нашем случае – ½ дюйма. Для своего рассчитанного параметра мощности также по таблице следует определить показатель. Все просто и понятно.
Расчет диаметра труб в квартире
По сути, в квартире параметр рассчитывается аналогично. Однако есть определенные нюансы. Например, при использовании в отопительной системе многоэтажного дома изделий с вдвое меньшим диаметром, чем это принято, в теплоснабжающей системе может нарушиться циркуляция.
Поэтому в таких случаях эти параметры диктуются общими условиями. И руководствоваться исключительно личными предпочтениями в условиях многоэтажного дома не получится.
При этом наружный размер трубы должен быть меньше внутреннего диаметра гильзы, в которой она проложена.
Выводы
Расчет системы отопления в частном доме или квартире выполнить достаточно сложно, поскольку итог зависит от различных факторов. Их все нужно учесть и посчитать. От правильности определения показателей зависит эффективность и даже работоспособность всей отопительной системы. Это один из тех важных элементов, которые составляют все систему в целом. Поэтому к определению этого параметра следует отнестись со всей ответственностью. И только в таком случае ваш дом или квартира будут теплыми и уютными в холодную пору.
Если эти вопросы кажутся вам очень сложными и непонятными, тогда лучше не терять времени, а, возможно, и силы, и сразу обращаться к мастерам. Их опыта и знаний зачастую достаточно, чтобы за короткий отрезок времени не только рассчитать, но и полностью организовать систему отопления на высоком уровне, в которой будут учтены все необходимые показатели и нормы. А вы будете наслаждаться результатами профессионального подхода.
Маркировка изделий
Нужно помнить, что сантехнические изделия изготавливаются из различных материалов и маркируются соответствующим диаметру числом:
- трубопрокатные изделия из стали и чугуна — их размеры устанавливаются строго по внутреннему сечению;
- у медных и металлопластиковых труб расчет ведется по наружному размеру.
Поэтому, составляя проектную документацию системы отопления, обязательно нужно учитывать свойства материалов. Особенно это важно, если система будет комбинирована из комплектующих разного диаметрального размера.
Расчет сечения труб
Пришло время узнать, как рассчитать диаметр труб для отопления. В данном случае понадобится учесть тепловую нагрузку. Исходя из многолетней практики, выяснилось, что для создания комфортных условий в комнате, требуется 0,1 кВт тепловой мощности на 1 м2 площади – это с учетом того, что в комнате потолки имеют высоту 2,5 м.
Иными словами, чтобы обогреть комнату в 25 м2, потребуется 2500 Вт тепловой энергии (25·100=2500 Вт).
Какой диаметр трубы для отопления подобрать: правила расчета и особенности выбора Как подобрать диаметры труб для системы отопления частного дома Диаметр труб для отопления в частном доме: какие трубы выбрать, как произвести их прокладку и оптимальная схема разводки труб Какой диаметр трубы лучше использовать для отопления частного дома? Какой выбрать диаметр трубы для отопления дома?После этого можно приступать к подбору сечения труб отопления с помощью соответствующих таблиц.
Согласно нашему примеру, для комнаты в 25 м2 потребуются трубы сечением полдюйма.
Как правильно подобрать нужный диаметр полипропиленовой трубы для отопления
Если задача по организации системы отопления возникла в частном доме или коттедже, то решать этот вопрос необходимо, принимая во внимание то обстоятельство, что диаметр будет постоянен лишь при условии, что будет производиться прямое подключение к центральной системе отопления. Если речь идет об использовании автономной системы, то в этом случае допускается применять трубы любого размера. Здесь окончательное решение должен принять сам владелец дома.
При подборе заготовок, обладающих подходящими характеристиками, в обязательном порядке должны быть приняты во внимание все нюансы. В первую очередь это касается ситуации, когда в доме используется естественная система отопления, в которой определяющая роль не будет отводиться сечению и мощности насоса. Подобную особенность принято считать одним из преимуществ этой отопительной системы.
Из минусов подобной системы следует выделить небольшой радиус действия, а также высокие расходы на приобретение элементов большего диаметра, которые придется использовать в подобной ситуации.
Чтобы система работала наиболее эффективно, владельцу следует позаботиться о поддержании оптимального уровня давления. Только при выполнении этого условия можно добиться того, что циркулирующий теплоноситель сможет спокойно миновать любые препятствия на своем пути. Говоря о подобных барьерах, в первую очередь, подразумевается ситуация с трением жидкости о стенки отвода или крана нагревательного прибора.
Необходимо отметить, что длина и диаметр элементов трубопроводов непосредственным образом влияют на сопротивление и скорость перемещения жидкости.
Если теплоноситель будет течь довольно быстро, а трубы будут отличаться маленьким сечением и значительной протяженностью, то это приведет к увеличению сопротивления на пути воды.
Схема разводки системы отопления
Для правильного подсчета сопротивления трубопровода, а, следовательно, его диаметра, следует учитывать схему разводки системы отопления. Варианты:
- двухтрубная вертикальная;
- двухтрубная горизонтальная;
- однотрубная.
Двухтрубная система с вертикальным стояком может быть с верхним и нижним размещением магистралей. Однотрубная система за счет экономного использования длины магистралей подойдет для обогрева с естественной циркуляцией, двухтрубная за счет двойного набора труб потребует включения в схему насоса.
Горизонтальная разводка предусматривает 3 типа:
Диаметр труб для отопления в частном доме: инструкция по расчету системы, размеры, видео и фото Какой диаметр трубы выбрать для отопления – Интернет магазин труб Какой диаметр трубы выбрать для отопления – Интернет магазин труб Диаметр трубы для отопления частного дома: видео-инструкция по монтажу своими руками, особенности металлопластиковых, медных трубопроводов, цена, фото Диаметр труб для отопления в частном доме: инструкция по расчету системы, размеры, видео и фото- тупиковая;
- с попутным (параллельным) движением воды;
- коллекторная (или лучевая).
В схеме однотрубной разводки можно предусмотреть обходную трубу, которая будет резервной магистралью для циркуляции жидкости при отключении нескольких или всех радиаторов. В комплекте на каждый радиатор устанавливают запорные краны, позволяющие перекрыть подачу воды, когда это необходимо.
Зная схему системы отопления, можно легко посчитать общую протяженность, возможные задержки потока теплоносителя в магистрали (на изгибах, поворотах, в соединениях), и как следствие – получить численное значение сопротивления системы. По вычисленному значению потерь подобрать диаметр магистралей отопления можно по методике, рассмотренной ниже.
Расчет сопротивления подбор оптимального диаметра трубы
Имея на руках все вышеперечисленные данные, начинается подбор сечения, часто не за один подход. Выполнив разметку прокладки в соответствии со схемой подключения, берется условный размер в сечении, например в 1 дюйм. После этого рассчитывается сопротивление системы и сравнивается с напором, создаваемым гравитацией при номинальном значении нагрева теплоносителя и температуры остывшей обратки.
- Если напора не хватает, то увеличивается сечение, и расчеты повторяются.
- Если скорость движения воды слишком низкая или объем теплоносителя слишком большой, то уменьшается сечение, и расчет повторяется заново.
Сопротивление трубопровода легче выразить как потерю напора в метрах водяного столба. Используется простая формула:
H = λ(Lк/Dт)(V2/2g),
где H – условная высота равная сопротивлению контура, λ – коэффициент шероховатости, Lк – длина контура, Dт – внутренний диаметр канала, V – скорость движения жидкости, g – ускорение свободного падения.
В формуле присутствует все ключевые параметры, такие как скорость течения, диаметры труб в системе отопления и их протяженность. Сложность возникает с коэффициентом λ (гидравлического трения), который легче всего узнать из справочных данных для того типа труб, который выбран в качестве основного при проектировании.
В противном случае потребуется объемный и сложный путь расчета с применением Числа Рейнольдса, формул Блазиуса и Конакова, Альтшуля и Никурадзе.
Задача состоит в том, чтобы при естественной циркуляции сопротивление контура было меньше или равно напору, создаваемому разницей уровней.
Чтобы определиться, какой размер трубы выбрать для отопления с естественной циркуляцией, надо взять самый длинный контур от котла до дальнего радиатора и сравнивать расчетную потерю напора при условии, что и напор получается наименьший. Имеется в виду, что при распределении маршрутов в отоплении с естественной циркуляцией все подводящие линии располагаются с небольшим обязательным уклоном от места ближайшего к котлу и к дальнему подводу последнего радиатора. Составляет уклон примерно 1 см на каждый метр или не менее 0,5%.
Соответствие тепловой мощности и диаметра
Проектировщиками и монтажниками уже подобраны оптимальные соотношения тепловой мощности и наружного диаметра отопительной пластиковой трубы (как в каталоге производителей).
- Для 3000-5000 Вт — подойдет труба 20 мм
- 6000-9000 Вт — 25 мм
- 10000-15000 Вт — 32 мм
- 16000-21000 Вт — 40 мм
- 22000-32000 Вт — 50 мм
Данные показатели являются усредненными и, особенно если тепловая мощность находится вблизи пограничного значения, лучше обратиться к специалистам. Но с большой долей вероятности можно утверждать, что если требуемая тепловая мощность контура, например, 12 кВт (площадь около 120 м.
кв.), то разводку системы отопления с принудительной циркуляцией нужно проводить пластиковыми трубами диаметром 32 мм.
Следует учесть, что все вышенаписанное относится только к выбору диаметра. Кроме этого, при проектировании системы отопления дома нужно выбрать трубы с учетом эксплуатационных параметров (температуры и давления), особенностей монтажа (замоноличенные, под гипсокартоном или плинтусом, открытые или другое), по типу соединения (сварка, запрессовка, обжим, пресс-соединения).
Типовые решения
Для подачи воды от скважины к дому используют трубы из ПНД — полиэтилена низкого давления, металлопластика, полипропилена и меди.
Трубы из ПНД — полиэтилена низкого давления
Материал отличается простотой сборки, не требуется никаких инструментов. Используют только специальные недорогие фитинги, которые затягиваются вручную, обеспечивая герметичность соединений.
Трубы из ПНД не лопнут, даже если в них замерзнет вода. Подходят только для холодной воды, поэтому оптимальны для введения воды в дом.
Трубы из полиэтилена низкого давления.
Из ПНД можно и полностью изготовить систему водоснабжения. Такое решение подходит в случае создания только системы ХВС, холодного водоснабжения помещений.
Для получения горячей воды в этом случае используются электрические водонагреватели.
Такая схема водоснабжения применяется в домах для сезонного проживания или в нежилых постройках, таких как баня, летняя кухня и т.п. Внутри дома используют другие виды материалов.
Трубы из металлопластика
Один из самых популярных — металлопластик. Сочетает в себе легкость пластиковых труб и прочность металла, не ржавеет, внешняя поверхность не проводит электричество, внутренняя — не дает образовываться таких труб меньше, чем медных или из нержавеющей стали.
Металлопластиковые трубы для водопровода.
Гибкость этого материала делает его монтаж несложным, можно обеспечить минимально возможное количество стыков и соединений, для него достаточно пресс-фитингов и обыкновенного разводного ключа. Пригодны для использования в системах горячего водоснабжения
К недостаткам металлопластика можно отнести необходимость периодической подтяжки резьбовых соединений. Эстетически металлопластик также не выдерживает конкуренции с трубами из меди или нержавеющей стали. Такие трубы дополнительно закрываются декоративными панелями.
Трубы из полипропилена

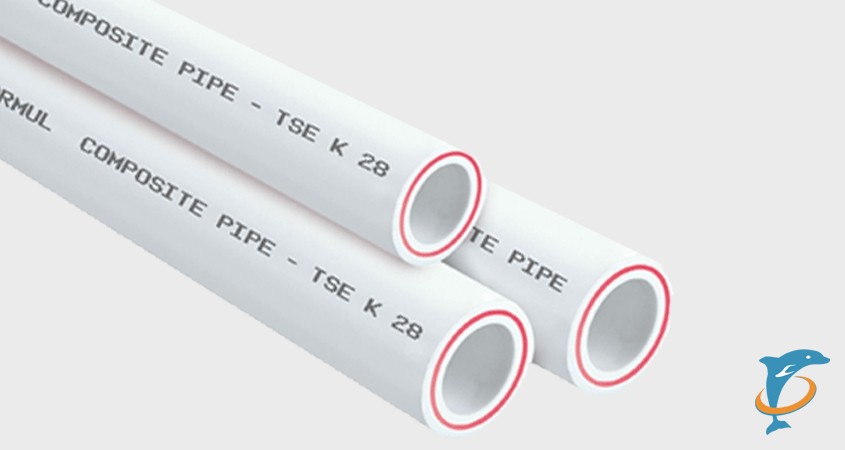

Полипропиленовые трубы.
Еще одним типовым решением может быть использование труб из полипропилена. Долговечность этого материала достигает 50 лет. Выпускаются армированными и неармированными.
С армированием подходят для горячего водоснабжения, без армирования — только для холодного. Требуется внимательность при закупке и монтаже.
Монтаж относительно несложен, особенно по сравнению с медью или нержавейкой, однако требует специального оборудования и высокой квалификации работника.
Самостоятельная починка их невозможна. Полипропиленовые трубы жесткие, поэтому по количеству поворотов и стыков система из полипропилена аналогична водопроводу из металлических конструкций.
К недостаткам можно отнести склонность к температурным расширениям, что требует использования утеплителя или компенсаторов. Сложно рекомендовать к использованию в летних домах.
Медные трубы
Трубы медные для водопровода.
У водопровода из меди отличный внешний вид, он не нуждается в каких-либо декоративных панелях, сам является украшением комнат.
Меди не страшны перепады температуры, она служит 70 лет и более, не ржавеет и практически не зарастает. Такой водопровод имеет и противомикробный эффект, делает воду безопаснее и вкуснее.
Недостаток у такого водопровода один — высокая цена как материала, так и монтажа. Требуется пайка соединений, что качественно может сделать только специалист высокой квалификации.
Как правильно сделать водяное отопление с естественной циркуляцией
Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.
Чтобы сделать грамотно отопление без насоса, учитывается следующее:
- Минимальный угол уклонов.
Тип и диаметр труб, используемых для водяного контура.
Какой уклон труб нужен при самотечной циркуляции
Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.
Диаметр полипропиленовой трубы для отопления частного дома
- Какой диаметр полипропиленовых труб применяется для отопления
- Как правильно подобрать трубы нужного диаметра
- Какие трубы подойдут для системы отопления
- Монтаж системы отопления с применением полипропиленовых труб
- Установка системы отопления из полипропиленовых труб
При выборе труб необходимо учитывать большое количество их особенностей. К примеру, помимо учета физико-химических свойств, необходимо учесть, какой будет их длина и диаметр. Оказывается, именно от диаметра напрямую зависит гидродинамика всей системы отопления. Чаще всего применяемыми и используемыми для частных домов являются трубы с диаметром примерно 16-40 мм.
Схема устройства полипропиленовой трубы.
Трубы такого размера способны выдержать давление в системе отопления, помимо этого, их удобно использовать в работе, они не создадут проблем в процессе монтажа. Применяя их, можно обеспечить разводку трубопровода скрытого характера.
Какой диаметр полипропиленовых труб применяется для отопления
- Чтобы правильно подобрать размер, внутренний диаметр труб рассчитывается по следующей формуле:
- где U — величина, которая равна общему расходу воды в доме, который ляжет на данный водопровод,
- L — скорость течения воды, для труб большого диаметра ее принято считать равной 1,5-2 м/с, для маленького — 0,7-1,2 м/с.
Схема системы отопления дома.
Полипропиленовые материалы для отопления используются в диаметре примерно 20-32 мм. Для монтирования теплого пола чаще всего применяют пластиковые с диаметром в 16 мм.
Важно еще в начале работы оценить всю ее сложность и подобрать необходимый материал. Учитывая различные факторы в отопительной системе, нужно правильно рассчитать сечение трубы.
Важным здесь является многое: температура носителя, скорость течения, длина трубопровода, диаметр трубы и давление воды горячей.
Считается, что только правильно вычисленный размер нужного диаметра полипропиленовых труб для отопления поможет сделать всю систему надежной и эффективной. В случаях же неправильно подобранного размера возможны некоторые недостатки в работе системы.
К примеру, если диаметр будет больше нужного, то давление в системе отопления станет ниже нужного, что приведет к нарушениям в циркуляции воды по всем квартирам в большом доме.
А наладить работу системы сможет только проведенная ремонтная работа, предполагающая замену труб на трубы правильного размера.
Разновидности подключения радиаторов
Основными способами подключения приборов отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.
Боковое подключение
Боковое подключение радиатора.
Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.
Диагональное подключение
Диагональное подключение радиатора.
Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.
Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.
Нижнее подключение радиатора.
В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.
Нижнее подключение в однотрубной схеме отопления.
Похожие записи:
- Расчет системы отопления частного дома (часть1)
- Расчет систем отопления (часть 3 — Расчет радиаторов)
- Расчет системы отопления (Часть 4 — Подбираем тип схемы)
Диаметр труб и его влияние на КПД системы отопления
Система отопления функционирует эффективно только тогда, когда проект трубопровода выполнен корректно. На этапе планирования важно рассчитать вероятные теплопотери и попытаться их максимально сократить. Иначе, несмотря на внушительные энергозатраты, отопительная система справляться со своими задачами полноценно не будет.
Сечение труб влияет на гидродинамику трубопровода, поэтому выбор диаметра труб для отопления нельзя проводить бездумно.
Многие думают, что с увеличением диаметра труб отопления растет эффективность самой системы. Но это утверждение ошибочно. При неоправданно большом диаметре давление в системе отопления снижается, достигая минимальных значений, что приводит к отсутствию отопления в доме как такового.
Как подобрать диаметр трубы, если планируется монтаж трубопровода в частном коттедже? В первую очередь ориентируйтесь на то, каким способом теплоноситель будет подаваться в вашу отопительную систему. Если вы подключены к централизованной магистрали, то расчет осуществляется так же, как и при проведении тепла в квартире.
Таблица расхода теплоносителя, скорости его движения и потерь давления стальных и ПЭ труб различных диаметров
Но если ваш дом оснащен автономной отопительной системой, тут диаметр зависит от материала изготовления труб и от схемы отопления. Например, для сети с естественной циркуляцией теплоносителя понадобятся трубы одного диаметра, а при добавлении в систему насоса – другого.
Практический выбор диаметра труб для домашнего водопровода
Методы расчета требуемого параметра – различны. Но пользоваться сложными таблицами и расчетами, обывателю трудно. Существуют электронные программы правильного расчета диаметра комплектующих сети. В них требуется подставлять известные данные, и результат выдается за считаные минуты. Но есть и простое решение по подбору труб для собственного водопровода.
Это популярные параметры для участков сети, проверенные многократным применением на практике:
- Основная разводка комплектуется трубами 10 и 15 мм (1/2 дюйма, соответственно).
- Стояки и протяженность сети от скважины до входа в дом – 25 мм (1 дюйм), 20 мм (3/4 дюйма).
- Особое внимание на толщину стенок. Чтобы фитинги – элементы соединения участков сетей – подошли точно, следует рассматривать внутренние диаметры, после вычета стенок.
В заключение следует сказать, что сеть, выверенная и спроектированная специалистами, обеспечит долговременную и комфортную эксплуатацию. При собственных расчетах, есть риск ошибиться и в лучшем случае пользоваться ресурсам с нерегулярным качеством и требованиями к переделке и ремонту.
Какие нужны параметры
В описании характеристик на конкретную трубу могут встретиться следующие параметры:
- Внутренний диаметр — основной фактор, влияющий на производительность системы и учитывающийся в расчёте.
- Внешний — измеряется по внешней окружности трубопровода, влияет на то, какие отверстия потребуется сверлить в стенах и перекрытиях.
- Номинальный, или условный — приблизительно совпадает с внутренним сечением трубы, выбирается из фиксированного ряда чисел по ГОСТу, обозначается как DN 100. Для распространённых значений иногда так же обозначается как диаметр резьбы в дюймах, например: 1/2″, 3/4″.
Процедура расчёта, чтобы подобрать размер
Рассмотрим пример типового расчёта сечения трубопровода для обогрева комнаты 40 м 2 .
- Вычислим оптимальное количество энергии для прогрева помещения. Для средней полосы, утеплённого дома и потолков не выше 3 метров, на 10 м 2 площади требуется 1 кВт тепла. Или для 40 м 2 — 4 кВт.
- Берём 20% запас (на случай непредвиденных теплопотерь в виде открытых окон и других факторов): 4*1,2 = 4,8 кВт, или 4800 Вт. Под каждым окном в помещении должен стоять радиатор отопления. Допустим, в нашей комнате 3 окна, тогда это 3 радиатора, каждый по
1,6 кВт.
Внимание! Тепловая мощность указывается в техпаспорте на батарею отопления. Можно использовать более мощный радиатор, но не наоборот, иначе помещение не будет прогреваться достаточно эффективно.
- Теперь обращаемся к таблице и находим в ячейках самое близкое значение мощности к расчётному, округляя в большую сторону.
Согласно таблице, это 5518 Вт и нужно использовать трубопровод с сечением равным 12 мм, а скорость движения теплоносителя составит 0,6 м/с.
Несмотря на присутствие в ячейках других близких значений, используют значения из ограниченной синим цветом зоны, которая заключает в себе приемлемые значения скорости жидкости в трубопроводе.
Подходящая скорость протока теплоносителя по трубам — от 0,3 до 0,7 м/с. Меньшая — приведёт к медленному обогреву помещения и неравномерному прогреву радиаторов, а при большей жидкость просто не будет успевать прогреваться до установленной температуры в теплообменнике котла и создавать ощутимый шум.
Особенности выбора в частном доме
В случае наличия центральной отопительной магистрали, подбор диаметра проводится аналогично квартирным отопительным системам. Однако если вы проектируете автономное отопление в частном доме, то необходимо принять в расчёт тип циркуляции теплоносителя: естественный или принудительный.
Принудительная циркуляция жидкости не так привередлива к выбору сечения трубопровода, а вот работа самотёчной системы с естественной циркуляцией очень сильно зависит от диаметра труб на различных участках.
Здесь больший размер трубы означает меньшее сопротивление и лучшую производительность системы, а некоторые участки контура должны обладать меньшим диаметром. Например, при установке байпаса (замыкающего участка) его диаметр рекомендуется на один условный размер меньше, чем основного трубопровода.
Последствия заужения стояка в многоквартирном доме
Весь контур системы отопления в идеале должен быть выполнен трубами одного размера. Отдельные узкие участки приводят к локальным повышениям давления и снижению расхода жидкости, что может пагубно отразиться на эффективности отопления.
При переделке системы отопления в квартире и замене стальных труб на пластиковые, можно по невнимательности сделать заужение диаметра на данном участке. Происходит это потому, что толщина стенок трубопровода из полиэтилена гораздо больше толщины у стального. Так при одинаковом внешнем сечении, пластиковая труба будет обладать меньшим внутренним просветом.
Зачастую такое делается только ради экономии времени и усилий, ведь старые отверстия в стенах под стальные трубы придётся расширять, причём немало: с 25 до 32 мм. Гораздо проще сэкономить и поставить трубу с меньшим внутренним сечением.
Однако делать такое категорически нельзя из-за серьезных последствий: в многоквартирном доме у соседей по стояку вы таким образом украдёте 40% тепла и воды, проходящей по трубам.
Как выбрать диаметр подачи и обратки в квартире
В двухтрубной схеме отопления может использоваться различное расположение труб подачи (с горячим теплоносителем) и обратки (с остывшим после передачи части энергии помещению). Если подача и обратка проходят рядом параллельно и каждый радиатор имеет индивидуальное подключение, то их диаметр можно выбрать одинаковым.
Справка! Однако если трубы разнесены, и подача заведена на чердак дома, откуда уже идут ответвления на комнаты, диаметр подающего трубопровода нужен больше обратного, для обеспечения достаточной производительности системы.
Какого диаметра полипропиленовые трубы выбрать для системы отопления
Для того, чтобы отопительная система работала долговечно и эффективно, а радиаторы получали достаточное количества теплоносителя для поддержания в помещениях требуемой температуры, необходимо грамотно, еще на стадии разработки проекта, выбрать полипропиленовые трубы подходящего диаметра. При этом следует помнить, что оптимальной (то есть позволяющей предотвратить появление воздушных пробок и шумов, а также избежать нецелевых расходов энергии) скоростью теплоносителя считаются показатели в диапазоне 0,4-0,6 м/с.
Своей популярностью полипропиленовые трубы обязаны простотой монтажа и достаточно низкой стоимостью, однако собранным из них системам присущи недостаточная герметичность стыков и существенное расширение при нагревании.
Однако изготовители труб нашли возможность устранить этот недостаток, выпуская изделия с арматурой из стекловолокна или алюминиевой фольги.
| Наружный диаметр | PN10 | PN20 | PN25 | |||
| Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
| 16 | — | — | 10,6 | 2,7 | — | — |
| 20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 |
| 25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 |
| 32 | 26,0 | 3,0 | 21,2 | 5,4 | 21,2 | 3,0 |
| 40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 |
| 50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 |
| 63 | 51,4 | 5,8 | 42,0 | 10,5 | 42,0 | 5,8 |
| 75 | 61,2 | 6,9 | 50,0 | 12,5 | 50,0 | 6,9 |
| 90 | 73,6 | 8,2 | 60,0 | 15,0 | — | — |
| 110 | 90,0 | 10,0 | 73,2 | 18,4 | — | — |
При выборе труб следует помнить, что изделия с определенными параметрами могут использоваться не для каждого типа системы.
При этом на выбор труб определенного диаметра влияют максимальные количество тепловых точек (радиаторов) и их суммарная мощность, поэтому важно запомнить, что:
- один или два радиатора требуют подключения труб, имеющих диаметр 16 мм;
- на пять радиаторов с общей мощностью максимум 7 кВт понадобятся 20-миллиметровые трубы;
- для восьми тепловых точек, монтируемых на тупиковом плече схемы разводки и имеющих общую мощность 11 кВт, берутся трубы с наружным диаметром 25 мм;
- трубами диаметром 32 мм оснащают теплосети, рассчитанные на двенадцать радиаторов с максимальным показателем мощности 19 кВт;
Также можно воспользоваться своеобразной «шпаргалкой» — таблицей соотношений скорости и энергетической мощности теплопотоков.
| Внутренний диаметр труб отопления, мм | Скорость движения теплоносителя, м/с | ||||||
| 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | |
| 12 |
1839 79 |
2759 119 |
3676 158 |
4598 198 |
5518 237 |
6440 277 |
7360 316 |
| 15 |
2874 124 |
4311 185 |
5748 247 |
7185 309 |
8622 371 |
10060 433 |
11500 494 |
| 20 |
5109 220 |
7664 330 |
10219 439 |
12774 549 |
15328 659 |
17880 770 |
20440 880 |
| 25 |
7983 343 |
11975 515 |
15967 687 |
19959 858 |
23950 1030 |
27940 1200 |
31935 1370 |
| 32 |
13080 562 |
19620 844 |
26160 1125 |
32700 1406 |
39240 1687 |
45780 1970 |
52320 22500 |
| 40 |
20430 879 |
30656 1318 |
40875 1758 |
51094 2197 |
61313 2636 |
71530 3080 |
81750 3515 |
| 50 |
31934 1373 |
17901 2060 |
63868 2746 |
79835 3433 |
95802 4120 |
111770 4810 |
127740 5490 |
Первая цифра в каждой ячейке означает тепловую мощность (указанную в ваттах), вторая — количество в килограммах проходящего через трубу теплоносителя в минуту.
При этом температура прямого потока принимается за 80°С, обратного — за 60°С, воздух в комнате прогревается до 20°С.
Данная таблица позволяет проверить точность предварительных расчетов и безошибочно выбрать трубные изделия подходящего диаметра для монтажа автономной системы отопления в частном доме.
Диаметры труб по Госту — полимерные и пластиковые теплотрассы.
Небольшой вес, высокая пропускная способность и низкий коэффициент теплопроводности определяют основные качества полимерных труб, которые послужили толчком для повсеместной замены металлических изделий на пластик.
Геометрический диаметр полимерных труб — один из самых существенных параметров, который учитывается при проектировании современных систем отопления, канализации или снабжения водой, а также в проектах трубопроводов для теплотрасс.
Не менее важными величинами, чем диаметры пластиковых труб, выступают толщина стенки, термопласт для их изготовления, а также параметры предельного допустимого давления.
Отечественные и зарубежные нормативные документы
Главным нормативным документом при производстве трубопроводов из пластика является разработанный в 2003 году ГОСТ Р 52134 — который определяет основные параметры для напорных труб из термопластов, а также для соединительных деталей и фитингов к ним. В 2013 году данный стандарт был преобразован в межгосударственный (ГОСТ 32415) и стал действовать на территории Армении, Беларуси, Киргизии, Молдовы, Таджикистана и Узбекистана.
В основу разработки отечественных нормативных документов были положены европейские и международные стандарты, которые были разработаны и приняты в середине девяностых годов прошлого века — ISO 161-1:1996, ISO 4065:1996 и ISO 11922-1:1997.
Необходимо отметить, что некоторые производственные предприятия выпускают продукцию по собственным техническим условиям, необходимость которых вызвана нестандартным исполнением трубопроводов.
Нормативный ряд типоразмеров для трубопроводов отопления, водоснабжения и канализации, а также диаметры трубы теплотрассы составляют 34 наименования от 10 до 1600 мм.
Основные понятия и определения
В регулирующих документах приведены несколько основных понятий и определений, которые связывают диаметры труб (ГОСТ 52134) и термопласты для их изготовления — полиэтилен, полибутилен, ПВХ, полипропилен и сшитый полиэтилен:
- наружный диаметр в миллиметрах служит для удобного выбора пластиковых труб по всем видам отопительных систем, а также для проектов водоснабжения и канализации. По ГОСТу наружный диаметр трубы не должен быть меньше ее самого меньшего диаметра на всем протяжении отрезка или бухты;
- условный размер под названием номинальная толщина стенки в миллиметрах соответствует ее минимально допустимой величине в каждой точке сечения;
- два безразмерных определения S и SDR связывают диаметры пластиковых труб с толщиной их стенок. Коэффициент SDR прямо указывает на отношение внешнего диаметра трубы к толщине ее стенки, а коэффициент S связывает напряжения в стенках трубопровода с допустимым рабочим давлением. Численно коэффициенты S и SDR связаны простой формулой — SDR=2S+1.
Для некоторых видов труб принято использовать такое определение как PN, которое указывает на предельную величину давления трубопровода в барах. При инженерных расчетах часто используют давление в МПа, одна единица которого соответствует 10 барам.
Рабочее давление труб PN
Основные материалы для полимерных труб различного назначения
В промышленности полимерных материалов используется несколько основных видов термопластов, каждый из которых обладает своими достоинствами и недостатками:
- основное назначение трубопроводов из поливинилхлорида (ПВХ) — напорная и безнапорная канализация, к материалам которой не предъявляется высоких требований по предельной температуре и давлению. По этой же причине трубопроводы ПВХ не получили широкого распространения при проектировании систем водоснабжения;
- линейная молекулярная структура полиэтилена (ПЭ) также определяет невысокую стойкость к температуре, однако крайне низкая стоимость сырья позволила трубопроводам из полиэтилена практически полностью занять нишу напорных систем холодного водоснабжения. Также этот материал очень популярен при прокладке внешних канализационных труб большого диаметра;
- разветвленная молекулярная структура с углеродными соединениями трубопроводов из полипропилена (ПП) придает этому материалу высокую стойкость к температуре, верхняя граница которой достигает +95°С. Такая особенность позволяет использовать трубопроводы из ПП в системах подачи горячей и холодной воды, а также в отопительных системах с ограниченным графиком рабочих температур;
- поперечные связи в линейной структуре полиэтилена определили появление такого материала как сшитый полиэтилен (PEX), температурные характеристики которого существенно превышают параметры обычного ПЭ. Детали трубопроводов из сшитого полиэтилена соединяются с помощью специальных фитингов, так как поперечные связи молекулярной структуры потеряли способность к сварке;
- развитая структура молекул полибутена (ПБ) обеспечили этому материалу повышенную стойкость к высоким температурам и долговременную прочность, которая превышает этот параметр у других материалов. Материал стоек к воздействию агрессивных химических сред, хорошо сваривается и имеет высокую устойчивость к механическому износу. Такие параметры полибутена определили его широкое распространение в проектах систем отопления и снабжения теплом, подачи горячей и холодной воды, а также в различных системах канализации. Долговечность изделий из полибутена составляет не меньше 50 лет.
Диаметры полимерных труб различных материалов
Появление новых видов термопластов пока не привело к их широкому распространению, однако отчеты о новых разработках свидетельствуют о том, что в самом ближайшем времени состоится полная замена металлических труб на изделия из термопластов.
Диаметр трубы канализации
Канализационные трубы не подвергаются длительному воздействию высоких температур и давления, и по этой причине при их производстве используются самые дешевые полимерные материалы — полиэтилен, поливинилхлорид и полипропилен.
Табличные параметры диаметров пластиковых трубопроводов для напорной канализации приведены в ГОСТ Р 52134-2003, однако для самотечной канализации, которая применяется в большинстве многоквартирных и частных домов, рекомендации в нормативном документе отсутствуют. Согласно старому ГОСТ 22689.1-89 существует всего три типоразмера, которые определяют диаметры полиэтиленовых труб — 50, 90 и 110 мм. В 2014 году межгосударственным стандартом для стран СНГ (ГОСТ 22689-2014) ассортимент безнапорных канализационных трубопроводов из полиэтилена был расширен до 14 типоразмеров от 32 до 315 мм.
Безнапорные трубопроводы канализации из ПВХ или полипропилена выпускаются на основании технических условий, которые разрабатывает сам производитель и согласует с заказчиками в договорах поставки таких изделий.
Диаметр труб для отопления
В системах отопления должны использоваться трубы, которые имеют максимальную рабочую температуру до 95°С и рабочее давление до 10 атмосфер. Из известных промышленных полимеров под эти требования подходят только трубы из полипропилена (PN25) и сшитого полиэтилена. Диаметры полимерных труб для отопления лежат в пределах от 16 до 110 мм, что позволяет прокладывать любые отопительные сети.
Из линейки типовых диаметров трубопроводов для отопления коттеджа, квартиры или частного дома, приведем самые распространенные типоразмеры, которые используются для следующих целей:
- трубопровод 16 мм применяется для коллекторной разводки системы отопления, для подключения одного или нескольких радиаторов, а также эта труба хорошо подходит для обустройства теплого пола;
- трубопроводы диаметром 20 мм используются в работе систем отопления с принудительно циркуляцией в домах площадью до 100 м²;
- трубопроводы 25 мм оправдывают себя в стояках отопления в многоквартирных домах до 5 этажей;
- трубы 32 мм хорошо подходят для однотрубной разводки в домах площадью до 150 м² или используются в качестве стояков в домах повышенной этажности;
- самотечные трубопроводы диаметром 40 мм используются в гравитационных системах отопления, где движение теплоносителя происходит естественным путем без циркуляционных насосов.
| Показатели | Наружный диаметр | ||||
| 16 | 20 | 26 | 32 | 40 | |
| Внутренний диаметр, мм | 12 | 16 | 20 | 26 | 33 |
| Толщина стенки трубы, мм | 2,0 | 2,0 | 3,0 | 3,0 | 3,5 |
| Вес 1 п.м. трубы, г | 115 | 170 | 300 | 370 | 430 |
| Объем жидкости в 1 п.м. трубы, л | 0,113 | 0,201 | 0,314 | 0,531 | 0,855 |
В последнее время на рынке стали широко использоваться трубопроводы из полибутена, который при прочих равных характеристиках превосходит ПП и PEX по предельному рабочему давлению.
Диаметр труб для водопровода
Типоразмер трубы для водопровода зависит от гидравлических расчетов проектировщика конкретной системы водоснабжения и, как правило, не выходит за рамки диаметров от 16 до 55 мм. Для внутренней разводки используют диаметры 16 и 25 мм, а для внутренних стояков полиэтиленовую или полипропиленовую трубу диаметром 32 мм. Трубопроводы 55 мм используют для наружных коммуникаций или транспортировки холодной воды от скважины до входа в дом.
Таблица: Толщина стенок труб водопровода по наружному диаметру
При расчетах систем водоснабжения учитываются характеристики насосов и суточное потребление воды, а для наружных коммуникаций — глубину промерзания грунта в конкретном регионе. Также при проектировании желательно соблюдать единый диаметр трубопроводов внутренней разводки, что исключает гидравлические удары и неприятный шум при открывании смесителей холодной или горячей воды.
Читать так же: Полимерные трубы большого диаметра
Теплоизолированные трубопроводы Изопрофлекс и Касафлекс
Трубы Касафлекс и Изопрофлекс представляют собой отдельную категорию трубопроводов, основным отличием которых от обычных полимерных изделий является уже готовый слой теплоизоляции, заключенный в полимерную оболочку.
Трубопроводы Касафлекс предназначены для теплотрасс, диаметр которых лежит в пределах от 55 до 163 мм. Нержавеющая внутренняя труба работает при температурах до 160°С и рабочих давлениях до 16 атмосфер.
Трубопроводы Изопрофлекс изготовлены на основе сшитого полиэтилена, что допускает их применение в системах отопления и ГВС с максимальной температурой от 75 до 115°С. Параметры предельного давления трубопроводов Изопрофлекс лежат в пределах от 6 до 16 атмосфер и зависят от конкретной марки изделия. Номинальный ряд диаметров Изопрофлекс находится в диапазоне от 25 до 225 мм, что позволяет считать трубопроводы этого типа наиболее универсальным набором изделий для всех сфер применения.
К типовым характеристикам Изопрофлекс и Касафлекс необходимо добавить широкий модельный ряд трубопроводов этого типа, что позволяет использовать изделия одного производителя при монтаже всего комплекса системы отопления или водоснабжения — от теплотрассы до конечных отопительных приборов и точек раздачи воды.
| Эквивалентный проход, мм | Наружный диаметр, мм |
| 10 | 16 |
| 15 | 20 |
| 20 | 25 |
| 25 | 32 |
| 32 | 40 |
| 40 | 50 |
| 50 | 63 |
| 65 | 75 |
| 80 | 90 |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
| 160 | 180 |
| 200 | 225 |
| 225 | 250 |
| 250 | 280 |
| 300 | 315 |
| 400 | 400 |
| 500 | 500 |
| 600 | 630 |
| 800 | 800 |
| 1000 | 1000 |
| 1200 | 1200 |
Как разобраться в диаметрах водопроводных труб
Читать так же:
Калькулятор расчета срока службы пластиковых труб
Расчет прочности труб
Полимерные трубы большого диаметра
Размеры и размеры труб PP-R | Полное руководство
Здравствуйте, люди. Сегодня я собираюсь написать подробное руководство по размерам и размерам труб из полипропилена или PP-R.
Быстрая навигация
| СДР11 | СДР21 | СДР33 | СЧ50 | Щ80 | ||||||
| Номинальный размер трубы | Внешний диаметр (в дюймах) | Внутренний диаметр (в дюймах) | Внешний диаметр (в дюймах) | Внутренний диаметр (в дюймах) | Внешний диаметр (в дюймах) | Внутренний диаметр (в дюймах) | Внешний диаметр (в дюймах) | Внутренний диаметр (в дюймах) | Внешний диаметр (в дюймах) | Внутренний диаметр (в дюймах) |
| 1/2 | 0,591 | 0,787 | 0,644 | – | – | 0,84 | 0,546 | 0,84 | 0,546 | |
| 3/4 | 0,984 | 0,984 | 0,83 | – | – | 1,05 | 0,742 | 1,05 | 0,742 | |
| 1 | 1,26 | 1,02 | 1,26 | 1.071 | – | – | 0,957 | 1,315 | 0,957 | |
| 1-1/4 | 1,575 | 1,288 | 1,575 | 1,381 | – | – | 1,66 | 1,278 | 1,278 | |
| 1-1/2 | 1,969 | 1,611 | 1,969 | 1,734 | – | – | 1,9 | 1,5 | 1,9 | 1,5 |
| 2 | 2,029 | 2,48 | 2,244 | – | – | 2,375 | 1,939 | 2,375 | 1,939 | |
| 2-1/2 | 2,953 | 2,416 | 2,672 | – | – | 2,875 | 2,323 | 2,875 | 2,323 | |
| 3 | 3,543 | 2,899 | 3,543 | 3.206 | 3,543 | 3,5 | 2,9 | 3,5 | 2,9 | |
| 4 | 4.331 | 3,543 | 4.331 | 3,918 | 4.331 | 4,068 | 4,5 | 3,826 | 3,826 | |
| 6 | 6.299 | 5.154 | 6.299 | 5,699 | 6.299 | 5,917 | 5,563 | 4,813 | 5,563 | 4,813 |
| 8 | 6.442 | 7,874 | 7,124 | 7,874 | 7,397 | 6,625 | 5,761 | 6,625 | 5,761 | |
| 9 | 8053 | 7.248 | 8,858 | 8,858 | 8.321 | 8,625 | 7,625 | 8,625 | 7,625 | |
| 10 | 9,843 | 8.053 | 9,843 | 8.905 | 9,843 | 9. 246 | 10,75 | 9,564 | 10,75 | 9,564 |
| 12 | 12.402 | 10.147 | 12.402 | 11.22 | 12.402 | 11,65 | 12,75 | 11. 376 | 12,75 | 11.376 |
Наружный диаметр трубы (мм) | Нагрев (Второй) | Обработка (Вторая) | Период охлаждения (минуты) | Глубина сварки (мм) |
| 20 | 5 | 4 | 2 | 14 |
| 25 | 7 | 4 | 2 | 15 |
| 32 | 8 | 6 | 4 | 16 |
| 40 | 12 | 6 | 4 | 18 |
| 50 | 18 | 6 | 4 | 20 |
| 63 | 24 | 8 | 6 | 24 |
Оптимальное рабочее давление для полипропиленовых труб –Интересная информация — какие размеры труб из ПВХ? | Какие размеры труб ПВХ? | Полное руководство
Температура °C | Срок службы в годах | Номинальное давление* |
| СДР11 | ||
10°С | 1 | |
| 5 | 16,5 | |
| 10 | 16,1 | |
| 25 | 15,6 | |
| 50 | 15,5 | |
| 100 | 14,8 | |
20°С | 1 | |
| 5 | 14,1 | |
| 10 | 13,7 | |
| 25 | 13,3 | |
| 50 | 12,9 | |
| 100 | 12,5 | |
30°С | 1 | |
| 5 | 12 | |
| 10 | 11,6 | |
| 25 | 11,2 | |
| 50 | 10,9 | |
40°С | 1 | 10,8 |
| 5 | ||
| 10 | 9,9 | |
| 25 | 9,5 | |
| 50 | 9,2 | |
50°С | 1 | 9.1 |
| 5 | 8,5 | |
| 10 | ||
| 25 | 8 | |
| 50 | 7,7 | |
60°С | 1 | 7,7 |
| 5 | 7,2 | |
| 10 | 6,9 | |
| 25 | ||
| 50 | 6,5 | |
70°С | 1 | 6,5 |
| 5 | 6 | |
| 10 | 5,8 | |
| 25 | 4,9 | |
| 50 | ||
80°С | 1 | 5,5 |
| 5 | 4,8 | |
| 10 | 4 | |
| 25 | 3,2 | |
95°С | 1 | 3,9 |
| 5 | ||
| 10 | 2,2 |
Значения, указанные в таблицах, достоверны и получены из заслуживающих доверия источников. Однако в фактическом продукте могут быть определенные различия. Поэтому перед принятием окончательного решения проконсультируйтесь со специалистом.
Преимущества труб PP-R –- Легкий вес – одно из существенных преимуществ, предлагаемых трубы полипропиленовые . Его плотность составляет 0,91 г/см3, что на 80% меньше, чем у стальной трубы, и на 90% меньше, чем у медной трубы. Это приводит к значительному снижению затрат на транспортировку и облегчает и без того трудоемкий процесс установки. Трубы
- PP-R изготавливаются из полипропилена, в состав которого входят полиолефиновые термопласты, молекулы которых в основном состоят из углерода и водорода. Практически не содержащие токсичных и вредных элементов, трубы PP-R обещают надежную и гигиеничную работу. Трубы PPR можно использовать в системах холодного и горячего водоснабжения и непрямых системах питьевой воды. 909:00
- Помимо нескольких окислителей, трубы PP-R демонстрируют исключительную коррозионную стойкость. Он не подвергается коррозии, не ржавеет, не подвергается электромеханической коррозии и не размножает бактерии.
- Теплопроводность PP-R составляет 0,23 Вт/м℃, что делает его хорошим средством сохранения тепла. Это всего лишь одна двадцатая от стальной трубы (43-52 Вт/м℃) стальной трубы (43-52 Вт/м℃). Высокая теплосберегающая способность труб PP-R экономит много ресурсов, используемых для металлических труб, в первую очередь в системах горячего водоснабжения и отопления, в частности, изоляционных материалов и энергии. 909:00
- Небольшое сопротивление потоку воды, так как внутренняя стенка трубы PP-R гладкая. Труба не будет окалиной, а система износостойкости всего 0,007, что значительно ниже, чем у металлической трубы. Пропускная способность по воде также на 30-35% выше, чем у металлических труб той же спецификации. Трубы
- PP-R обладают хорошими характеристиками сварки при термической сварке. Потому что термоплавкое соединение, выполненное между трубами и фитингами, выполнено из того же полипропиленового материала и не имеет другого интерфейса. Система трубопроводов становится единым целым, благодаря чему соединение этой трубы с горячим расплавом лучше, чем у других металлических или даже пластиковых труб. Во время строительства в соединительной части не остается места для утечек для длительного использования. 909:00
Применение полипропиленовых труб –Увлекательное чтение — размеры и размеры труб из АБС-пластика для сортаментов 40 и 80
Трубы PP-R имеют множество применений. Ниже приведены наиболее распространенные области применения PP-R:
- PP-R используется для строительства систем горячего и холодного водоснабжения, включая системы центрального отопления, полов, стен и систем лучистого отопления. Трубы
- PP-R могут использоваться косвенно в системах питьевого водоснабжения очищенной воды. 909:00 Трубы
- PP-R являются наиболее предпочтительными системами трубопроводов для центральных систем кондиционирования воздуха.
- Промышленный сектор, особенно химический сектор, предпочитает трубы PP-R и PVDF для передачи опасных химических веществ.
1. Безопасен ли PP-R для питьевой воды?
Ответ . Трубы PP-R считаются относительно более безопасным вариантом для изготовления систем питьевого водоснабжения, поскольку они сделаны из полиолефинов, которые в основном состоят из атомов углерода и водорода.
2. Что лучше, ХПВХ или ППР?
Ответ. Самая большая разница между ними заключается в их физических свойствах. Прочность на растяжение ХПВХ на 60 % выше, а прочность на изгиб почти в два раза выше, чем у PP-R. Эта выдающаяся прочность обеспечивает CPVC лучшие показатели, чем последний.
3. Что лучше, ПП-Р или ПВХ?
Ответ. ПВХ тяжелее, чем PP-R, обладает лучшей коррозионной стойкостью, но не выдерживает высоких температур. Поэтому ПВХ в основном используется для транспортировки холодной воды, а PP-R – для транспортировки горячей воды.
4. Как измеряются размеры труб PP-R?
Ответ. Для измерения размера трубы PP-R необходимо использовать гибкую измерительную ленту. Разделите длину окружности на число Пи, чтобы получить точное значение наружного диаметра трубы (OD). Например, длина окружности трубы составляет 12,57 дюйма, и вы делите ее на значение числа пи (3,14), тогда вы получаете наружный диаметр 4 дюйма.
5. Что лучше, PP-R или PEX?
Ответ. Как указано выше, PP-R подходит для водопроводных и механических систем с холодной и горячей водой под давлением. PEX представляет собой форму полиэтилена с поперечными связями, и он в основном используется в бытовых водопроводах и водяных системах лучистого отопления и охлаждения, таких как PP-R.
Увлекательные темы для чтения –
- Размеры и размеры труб из полиэтилена высокой плотности | Полный анализ
- Скорость потока труб из ПВХ для сортаментов 40 и 80
- Трубы из ПВХ: сортамент 40 VS 80
- ХПВХ VS ПВХ | Разница между ПВХ и ХПВХ
- HDPE VS ПВХ | Полное руководство
- PEX против ПВХ | Полное руководство
- Размеры и размеры труб из ПВДФ | Полное руководство
- Размеры и размеры труб PEX | Полное руководство
Это все, что я хотел сказать о размерах и размерах труб PP-R. Эти полипропиленовые трубы являются фантастическим продуктом для любой фабрики или дома, который хочет обновить свои старые трубы. Большинство сантехников будут готовы использовать значения, указанные в приведенных выше таблицах, но когда дело доходит до фактического продукта, разумным выбором будет мнение профессионала.
Какой диаметр трубы для отопления частного дома лучше
Пластиковые изделия давно вошли в нашу жизнь, успешно заменив металлические. Сегодня широкое распространение получили полипропиленовые трубы для отопления, технические характеристики которых позволили облегчить работы по обустройству систем отопления. Произвести их установку самостоятельно сможет даже непрофессионал.
Особенности полипропиленовых труб
Главной особенностью полипропилена считается устойчивость к высоким температурам, а дополнительное армирование призвано защитить его от расширения при нагреве. Благодаря особой твердости материала трубы имеют идеально гладкую поверхность, что положительно сказывается на их высокой стойкости к коррозии и воздействию внешних факторов.
Применяя полипропиленовые трубы для отопления, с учетом особенностей материала и размеров выполняют монтаж не только внутренних сетей, но и магистральных.
Преимущества
Популярность полипропиленовых труб обусловлена следующими преимуществами:
- выдерживают давление свыше 10 бар;
- эстетичный внешний вид;
- не корродирует, не электризуется;
- гладкая внутренняя поверхность предотвращает оседание грязи;
- привлекательная цена;
- химическая чистота материала позволяет использовать его в пищевой промышленности;
- удобство транспортировки, возможна перевозка в бухтах.
недостатки
недостатки полипропилена:
- плохо переносит прямое воздействие ультрафиолета, под действием которого быстро разрушается, требуется дополнительная защита;
- начинает плавиться при высоких температурах;
- для установки требуется специальный сварочный аппарат;
- трудности в ремонтных работах и техническом обслуживании.
Просмотров
Трубы выпускаются различного назначения, например, цельнолитые полипропиленовые изделия с малым внутренним диаметром успешно применяются для теплых полов, а материалы с дополнительным армированием отлично показывают себя при прокладке отопительного контура.
Стекловолокно
Полипропилен, армированный стекловолокном, изготавливается методом коэкструзии, при котором волокно помещается между двумя слоями нанесенного пластика.
Особенности изделий со стекловолокном:
- менее подвержен растяжению при нагреве;
- хорошо держат форму;
- выдерживают перепады давления в сети;
- не расслаиваются в процессе эксплуатации;
- считается самым прочным из всех разновидностей;
- при монтаже не требуют дополнительной зачистки в местах пайки.
С алюминием
Материалы с алюминиевым слоем хорошо выдерживают температурные колебания, имеют минимальное тепловое расширение и практически не теряют своей первоначальной формы при высоких температурах, что является неоспоримым преимуществом.
Особенностью армированных изделий при монтаже является правильная зачистка в местах стыков с фурнитурой. Если отказаться от этой процедуры, то система отопления быстро выйдет из строя, и в процессе эксплуатации придется все переделывать.
Твердый пластик
Твердые пластиковые изделия хороши для теплых полов и для использования в скрытой проводке. Бетонное основание служит прекрасным армирующим материалом, защищая трубопровод от внешних воздействий, способствуя уменьшению теплового расширения. Простота монтажа и надежность пайки позволяют на весь срок службы забыть о проблеме неплотности стыков.
К положительным сторонам использования труб относятся:
- гибкость;
- длина достигает 200 метров;
- особая молекулярная память, помогающая вернуться в исходную форму при охлаждении.
Армированный пластик
Система отопления из металлопластика выгодно применяется в домах, где колебания температуры теплоносителя превышают 90°С. Трубы не провисают при высоких температурах, сохраняя свой первозданный вид. Слабым местом в системе является соединительная арматура, которая может дать течь при остывании теплоносителя и поэтому требует постоянного дополнительного обслуживания.
Не рекомендуется использовать этот материал для устройства скрытой проводки, например, для теплых полов и устройства водозабора без доступа к местам подключения.
Почему нужно правильно подобрать диаметр труб отопления
Простейшая система индивидуального отопления дома состоит из: котла, радиаторов отопления, расширительного бака и соединяющих все эти элементы трубопроводов. И если для котла, бака и радиаторов существуют относительно простые расчетные формулы, по которым осуществляется подбор параметров, то в отношении труб необходимо серьезно заняться изучением теплотехники.
Дело в том, что от правильно выбранного размера трубы зависит то, как будет работать отопление. И при этом в отопительный сезон здание будет обеспечено теплом. Если расчеты верны, оборудование будет работать сбалансировано. Температура в помещении будет стабильной даже в самые холодные дни, а потребление энергии будет низким. Другое дело, если диаметр труб будет меньше необходимого – здание будет плохо прогреваться. Соответственно котел отопления будет работать в критическом режиме для достижения нормальной температуры.
Когда диаметр магистральных труб больше необходимого, это создаст проблемы другого характера. Увеличенный объем труб заполняется теплоносителем, объем которого больше расчетного. А это значит, что потери тепла при его транспортировке к батареям будут значительными. В этом случае значительно возрастет расход топлива. Поэтому это вовсе не будет означать повышения температуры в доме.
Технические характеристики
Производство труб полипропиленовых (ПП) регламентируется стандартами ГОСТ 21553 и ГОСТ 15139.
Устойчивые к давлению
В системах отопления не всегда возможно поддерживать постоянное давление; его показатели могут меняться в зависимости от температурного режима и пропускной способности коллектора. Поэтому при использовании ПП в контуре отопления необходимо учитывать запас внутреннего диаметра трубы, что положительно скажется при изменении давления и убережет систему от разрывов.
Обращая внимание на маркировку, вы без труда подберете необходимый диаметр отверстия с учетом запаса. Так, при расчетном диаметре 20 мм выбирается коллектор с диаметром проходного сечения 25 мм, где учитывается запас на расширение при изменении давления в системе. Буквы PN и две цифры на маркировке указывают на давление, на которое рассчитаны используемые материалы.
Технические условия
Полипропиленовые трубы, армированные стекловолокном или алюминием, могут иметь неограниченный диаметр, который обычно составляет 16-63 мм, и это не предел.
Монтаж полипропиленовых труб для водоснабжения, фото и видео
Обратите внимание: один из основных технических моментов основан на термостойкости изделия. Максимально допустимый температурный предел для полипропиленовых труб составляет 95 градусов Цельсия. При этом температура может ненадолго повышаться до 110 градусов Цельсия. Эти показатели делают продукт идеальным для систем отопления (в случае теплоносителя).
Полипропиленовые фитинги позволяют скреплять трубы без потери тепла и прочности.
Рабочее давление полипропилена армированного 10, 16, 20 атмосфер (в зависимости от типа).
Фитинги полипропиленовые
На что обратить внимание при выборе
Для отопительного контура с нестабильными входными параметрами правильнее использовать армированные материалы.
Обратите внимание на следующие характеристики:
- давление;
- толщина стенки;
- арматура;
- температурный режим;
- Диаметр отверстия.
Типы труб по максимально допустимому значению давления
Для правильного выбора руководствуются ТУ 2248-010-33137731-2012:
- PN 10 рассчитаны на давление 10 бар при нагреве температура среды не выше 40°С.
- PN 16 — 16 бар при температуре воды 60°С и при значительных изменениях температуры производительность резко снижается.
- PN 20 — 20 бар, рассчитаны на температуру до 80°С и рекомендованы для горячего водоснабжения.
- PN 25 – 25 бар – это только армированные изделия с температурным режимом не выше 95°С, подходящие для систем отопления в частных домах.
Цены на трубы полипропиленовые класса PN10
Трубы полипропиленовые PN 10
Устойчивы к высоким температурам
При маркировке труб производитель указывает температурный режим, на который рассчитана продукция. Так вот, на усиленных этот параметр равен — 90-95°С, на обыкновенном полипропилене — 60°С.
Исключена ржавчина
Основная положительная характеристика полипропилена – коррозионная стойкость. Даже при самой некачественной охлаждающей жидкости коллекторы не зарастают грязью. Благодаря идеально гладким стенкам исключается реакция, способствующая разрушению материала. При этом нельзя забывать и о радиаторах, которые перед зимней эксплуатацией желательно промыть от скопившейся грязи.
Низкий коэффициент теплопроводности
Пластик имеет плохую теплопроводность, поэтому этот факт учитывается при установке отопления. Одинаковый температурный режим теплоносителя и стены положительно сказывается на отсутствии конденсата на поверхности контура, что обусловило его использование для устройства теплых полов. Расчет мощности системы отопления производится исключительно для радиаторов.
Долгий срок службы
Производители наделили пластик характеристиками, позволяющими ему долгое время сохранять свои первоначальные качества, разумеется, при соблюдении правил эксплуатации. Гарантийный срок более 25 лет.
Какие трубы ППР подходят для отопления
Полипропиленовые трубы стали применяться для систем отопления относительно недавно. До этого их место занимали цельные стальные трубы. Такие конструкции соединялись сваркой, были прочными, но сложными в монтаже и дорогими в производстве.
За свою короткую историю полипропиленовые трубы претерпели ряд важных изменений. Сам по себе полипропилен не обладает той термостойкостью, которую должны были получить компании-разработчики. Именно поэтому первые системы теплообмена с такими трубами быстро пришли в негодность, а к самому материалу стали относиться скептически.
На данный момент полипропиленовые трубы значительно усовершенствованы. Существуют различные модели, которые используются для подачи холодной и горячей воды, отопления и водоотвода. При проведении ремонта важно выбирать трубы, предназначенные для конкретных целей, иначе конструкция не будет исправной.
Важно! На данный момент существует множество компаний, которые производят и продают трубы для систем отопления. Покупать трубы вместе со всеми комплектующими желательно у официальных поставщиков в специализированных магазинах, так как много некачественных подделок.
Разновидности труб PPR
Полипропиленовые трубы используются в различных сферах, но не все подходят для отопления. В погоне за дешевым материалом можно купить не те трубы, которые выдерживают горячую воду под давлением. Важно уметь отличать один тип трубы от другого.
Классификация полипропиленовых труб следующая:
- PP-H. Это первое поколение полипропиленовых труб. Эта модель обладает всеми свойствами основного материала. ПП-Н герметичны и устойчивы к высокому давлению, кроме того, они не вступают в химические реакции. Однако плавление такой трубы может начаться уже при температуре 50 ͒С. Такие трубы используются в системе холодного водоснабжения, вентиляции и в производственных целях;
- ПП-Б. При производстве этого типа немного изменена формула материала. Трубы оказались прочнее и долговечнее, но температурных колебаний все же не выдержали. Такие трубы обладают преимуществами предыдущего поколения и, кроме того, лучше переносят воздействие высоких температур. Однако для системы отопления и даже горячего водоснабжения они непригодны. Такие трубы часто используют при строительстве канализации;
- ПП-Р. При производстве этих труб помимо полипропилена используется этилен. Это позволяет им выдерживать высокие температурные нагрузки. Кроме того, такие трубы обычно армированы, что позволяет им выдерживать температуру выше 100°С. Армированные трубы PP-R являются наиболее подходящим вариантом для системы отопления.
Рекомендуем ознакомиться: Срок службы и возможности полипропиленовых труб
Армированные трубы
Армирование — процесс покрытия трубы материалом, превосходящим по прочности или другим свойствам основной материал структура. В случае с полипропиленовыми трубами под армированием понимается покрытие трубы металлом, сохраняющим тепло и предотвращающим деформацию трубы под воздействием высоких температур. Армирование может быть двух видов:
- Алюминий. В этом случае поверхность трубы покрывается алюминиевой фольгой. Иногда эту фольгу вкладывают между слоями полипропилена. Алюминий не позволяет ППР расширяться и менять свою форму. Однако у таких труб есть один существенный недостаток – они могут расслаиваться. Расслоение происходит, когда труба изготовлена из некачественных материалов или неправильно состыкована с другой трубой;
- Стекловолокно. Такое покрытие как бы вплетено между слоями полипропилена. Это делает процесс расслаивания невозможным. Такие трубы цельные и не портятся при неправильной установке или эксплуатации. Срок службы ППР со стекловолоконным покрытием больше, однако такие трубы дороже.
Технические характеристики труб для отопления
Характеристики труб основаны на стойкости к различным факторам, действующим в процессе эксплуатации. При выборе труб для системы отопления необходимо обращать внимание на следующие параметры:
- Стойкие к высокому давлению. Армированные полипропиленовые трубы способны выдерживать давление в системе около 6 атм. при температуре 70°С. Чем выше температура, тем ниже сопротивление давлению. В системе отопления горячая вода подается не под максимальным давлением;
- Устойчив к температурным воздействиям. Армированные полипропиленовые трубы начинают плавиться при температуре 120°С. В теплосети температура редко превышает 70 — 75°С, что создает в системе запас теплоемкости. морозы ППР переносят хуже, чем жару;
- Устойчив к коррозии. Основным недостатком металлических труб является способность вступать в реакцию с водой. Рано или поздно такие трубы ржавеют и перестают быть герметичными. Полипропилен не подвергается коррозии под воздействием воды. Кроме того, он не вступает в реакцию с солями и другими примесями, которые могут находиться в системе;
- Прочность. Производители обещают срок службы трубы полвека, но гарантий не дают. На самом деле долговечность конструкции зависит от типа арматуры, от правильного монтажа, температуры внутри и снаружи труб, давления в них. Если соблюдать все рекомендации по ремонту, можно забыть на несколько десятков лет.
Важно! Полипропиленовые трубы можно устанавливать на открытом воздухе только жителям южных регионов.
Подбор труб для отопления
Для теплопровода лучше отдать предпочтение полипропилену с армированием стекловолокном. Однако трубы из этого материала тоже бывают разными. Они отличаются диаметром и способностью выдерживать определенное давление в системе. По диаметру различают следующие категории труб:
- Менее 1,6 см. Такие трубы подходят только для систем теплого пола. Этого диаметра должно хватить при правильном монтаже труб;
- 2,0–2,5 см. Самый популярный диаметр при устройстве отопления в доме или квартире. Для стояка, который заходит в квартиру, необходим диаметр 25 мм, а в комнаты заводятся трубы 20 мм;
- 2,5–3,2 см. Эта категория используется в многоэтажных домах с централизованным отоплением;
- Более 20 см. Трубы такого диаметра нужны для крупных организаций. Например, больницы со множеством отделений, палат и кабинетов.
Рекомендуем ознакомиться: Как сделать коллектор для полипропиленовых труб?
Определить давление, которое выдерживают трубы, несложно. Достаточно посмотреть на маркировку PN и номер после нее. Так, PN 10 выдерживает давление 10 атмосфер при температуре 45 ͒С, PN 16 – 16 атм. при температуре 60 ͒С, PN 20 – давление 20 атм. при температуре 80 ͒С, PN 25 — 25 атм. при температуре 100 и более ͒С. Для системы отопления необходимо выбирать не менее PN 16, лучше PN 25.
Таким образом, оптимальным вариантом для труб отопления являются полипропиленовые трубы с покрытием из стекловолокна диаметром 2 – 2,5 см и маркировкой PN 25.
Значение маркировки на трубах
Важным критерием выбора является маркировка, наносимая на поверхность изготавливаемого изделия, где кроме рабочих параметров давления и температуры указывается диаметр трубы. Это основной показатель для системы отопления частного дома.
Диаметр изделия:
- 16-20 мм — предназначены для теплых полов и водоснабжения;
- 20-25 мм — для системы отопления в частных домах;
- 25-32 мм — для централизованных магистралей;
- 200 мм и более применяются для отопления административных помещений.
Особое внимание следует уделить диаметру полипропиленовых труб, используемых для отопления частного дома, где без одного вида не обойтись.
Правильное сочетание и подбор материалов с разной маркировкой способствует увеличению эффективности обогрева в несколько раз. Так, переход с большего диаметра труб на меньший увеличивает давление в системе, способствуя отличной циркуляции теплоносителя и увеличению теплоотдачи.
Полипропиленовые трубы для отопления технические характеристики
Монтаж отопления своими руками
Систему отопления можно установить самостоятельно. Главное правильно подобрать материалы, грамотно их подобрать и склеить между собой. Сама конструкция достаточно проста в сборке и эксплуатации.
Какие соединители использовать
Для того, чтобы присоединить одну трубу к другой, трубы к стоякам и радиаторам, манометрам и другим устройствам нужны специальные соединители. Бывают следующих видов:
- Прямой (обычные муфты). Они необходимы в тех местах, где одна труба соединяется с другой такого же диаметра, но не под углом;
- Изогнутый. Используется в местах, где система изгибается и поворачивается;
- Тройной. Они необходимы, если вам нужно сделать две из одной трубы или одну из двух. Например, в местах ответвлений от магистральной трубы к радиатору;
- Заглушки (заглушки). Их устанавливают в тупиковых зонах, например, на крайних радиаторах;
- С изменением внутренней секции. Применяются при переходе с трубы большего диаметра на трубу меньшего диаметра. Например, при подсоединении труб к стоякам;
- С пластиком и металлом. Такие соединители необходимы в месте перехода от пластмассовых изделий (труб) к металлическим (радиаторам, манометрам, бакам).
Перед началом монтажных работ необходимо воссоздать на бумаге точную схему предлагаемой системы и рассчитать количество соединителей каждого типа. Кроме того, важно подобрать соединители, внутренний диаметр поперечного сечения которых будет соответствовать диаметру трубы.
Рекомендуем ознакомиться: Полипропиленовая труба, армированная стекловолокном — гарантия надежности
Алгоритм монтажных работ
После составления схемы отопления и закупки всех необходимых элементов можно приступать к монтажным работам.
Для этого вам понадобится специальный набор, состоящий из паяльника с насадками (муфтами и дронами) и шейдеров.
Для установки одной системы отопления покупать не обязательно, можно арендовать.
Важно! При проведении работ впервые рекомендуется покупать деталей больше, чем необходимо. После неправильной сварки оторванные детали уже не годятся, поэтому придется брать новые.
Алгоритм монтажных работ следующий:
- Резка труб и раскладывание соединителей. Это подготовительный этап, который важно соблюдать строго по инструкции. Труба разрезается с помощью специальных ножниц.
- Очистка трубки бритвы. Этот шаг необходим только при монтаже труб с алюминиевым армированием. Для этого берется бритва и надевается на трубу, вращения делаются вручную или отверткой.
- Паяльник в сборе. На аппарат надеваются муфты и оправки соответствующего диаметра, после чего его включают и ждут нагрева до 260 °С. В это время на трубе делается отметка глубины, соответствующая соединительному элементу.
- Соединение. В гильзу нагретого паяльника на определенную глубину вставляется труба, а с другой стороны в оправку вставляется соединительный элемент, после чего элементы припаиваются друг к другу на определенное время. Время рассчитывается следующим образом: при диаметре трубы 1,6 см – 5 секунд, 2,0 см – 7 секунд, 3,2 см – 8 секунд.
- Аналогичным образом собираются все остальные участки трубы, после чего конструкция крепится к системе отопления.
Особенности установки в квартире и частном доме
Установить систему отопления в квартире проще. Как правило, в каждой комнате устанавливается один радиатор, который отходит от общего стояка. Трубы соединяются по предложенной схеме, а затем подключаются к стояку и радиатору.
В случае установки нескольких радиаторов можно выбрать двухтрубную и однотрубную системы отопления. В первом случае от каждого предыдущего радиатора теплоноситель идет к следующему. Соответственно, во всех последующих радиаторах температура будет ниже, чем в предыдущих. Во втором случае имеется две трубы: одна для входа жидкости, другая для выхода.
Перед проведением работ в квартире необходимо согласовать ремонт отопления с ЖЭКом и ближайшими соседями. Замена стояков, как правило, производится централизованно.
При монтаже системы отопления в частном доме работы будет больше … Необходимо выбрать тип теплоносителя, тип котла и систему отвода теплоносителя из котла и в обратном порядке .
Установка самого котла при отсутствии опыта также может быть затруднена. Тепловая труба устанавливается, как правило, в подвале дома. Затем котел соединяется трубами с радиаторами в каждой из комнат. Такие системы достаточно сложны, но у них есть и преимущества – температуру и давление в трубах можно регулировать самостоятельно.
Рекомендации по выбору
Предпочтение стоит отдать армированным изделиям, позволяющим качественно выполнить монтаж отопительного контура и надолго забыть о проблемах, связанных с протечками.
Специалисты рекомендуют:
- приобретать материалы у проверенных поставщиков, продукция должна иметь сертификат качества;
- обратите внимание на маркировку, содержащую полную информацию;
- сделать выбор в пользу армированных изделий;
- выбрать трубы с армированием стеклопластиком для системы отопления. Печи длительного горения для дровяного отопления можно найти на нашем сайте.
Трубы армированные стекловолокном Цены
Трубы армированные стекловолокном
табл.
Полипропиленовые трубы для отопленияДиаметры полипропиленовых труб, таблица которых представлена в статье, могут быть совершенно разными, это определяет назначение изделий. Этот параметр можно считать самым распространенным и самым важным.
Зависимость использования труб от их диаметра
Для того, чтобы решить, какие трубы вам нужны, необходимо определить, для каких целей они будут использоваться. Наиболее распространены трубы, диаметр которых может быть равен 90, 63, 50, а также 25 мм. Их активно используют при обустройстве систем водоснабжения в зданиях жилого типа. Наружный диаметр полипропиленовых труб будет больше на толщину стенки по отношению к внутреннему. При необходимости перевозки химических веществ используются изделия диаметром 63 мм.
Что касается значительных диаметров (от 100 до 160 мм), то они используются в производстве. Такие изделия очень прочные, их легко монтировать благодаря небольшому весу и неповреждаемости.
Типы труб
Диаметры полипропиленовых труб, таблица которых поможет сделать правильный выбор при покупке, могут быть совершенно разными. Но важно обращать внимание не только на этот параметр, но и на маркировку, которая указывает на назначение изделия. Итак, если вы увидели аббревиатуру ППН, то такие трубы можно использовать для обустройства вентиляционных систем, их внутренний диаметр может быть равен 300 мм. Их активно используют для водопроводных сетей, но не подвергают воздействию высоких температур.
А вот полипропиленовые трубы для отопления с маркировкой PPR могут подвергаться агрессивным воздействиям. Это связано с высоким качеством материала в основе.
Что важно знать о диаметрах труб?
При необходимости для системы отопления общественных зданий применяют трубы большого диаметра. Этот показатель может достигать значения в 200 мм и даже больше. Такие изделия становятся частью систем отопления крупных торговых центров, больниц, бань, гостиниц.
Если вы частный заказчик, то, скорее всего, для обустройства системы отопления вашего дома придется покупать трубы Ø20-32 мм. Они имеют значительную пропускную способность, кроме того, им можно придать любой изгиб.
Полипропиленовые трубы для отопления диаметром 20 мм активно используются при монтаже систем горячего водоснабжения, тогда как при необходимости установки стояка рекомендуется покупать трубы Ø25 мм.
При монтаже системы теплого пола используйте изделия Ø16 мм.
Влияние диаметра трубы на эффективность системы
Система будет эффективной, если проект трубопровода выполнен правильно. Таким образом, этап планирования должен сопровождаться определением потерь тепла. Не стоит полагать, что за счет увеличения сечения можно будет повысить КПД системы. Если чрезмерно увеличить диаметр, то давление значительно упадет, но отопления в жилом помещении не будет вовсе.
Перед тем, как приступить к проектированию системы отопления, каждый владелец частного дома задумывается над вопросом, какие должны быть диаметры полипропиленовых труб. Приведенная в статье таблица позволит правильно определить это значение. Также следует учитывать, какой способ используется при подаче теплоносителя. Если дом соединен с главной дорогой, то определение параметров труб нужно производить по тому же принципу, что и в случае с обычной квартирой. Тогда как если в здании автономная система отопления, то параметр будет зависеть от материала в основании труб. Так, если сеть работает за счет естественной циркуляции, то следует использовать изделия такого же диаметра, но если в системе есть насос, то понадобится еще один.
Какой диаметр использовать для системы отопления?
Диаметры полипропиленовых труб, таблица которых позволяет окончательно определиться с выбором, является важным параметром. Для того чтобы его выбрать, можно воспользоваться следующими рекомендациями. Наименьший диаметр специалисты советуют использовать при монтаже системы отопления принудительного типа. Этому есть свое объяснение, которое в первую очередь выражается в том, что при малом диаметре труб нет необходимости нагревать внушительное количество воды. Таким образом можно сэкономить не только временной ресурс, но и энергию. Кроме того, полипропиленовые трубы большого диаметра гораздо сложнее укладывать.
Но не пренебрегайте рекомендациями и расчетами, которые указывают на необходимость покупки того или иного диаметра. Если использовать монтаж трубы не такого размера, как требуется, можно получить систему, работающую излишне шумно и не обладающую должным КПД. Необходимо учитывать, что оптимальной скоростью транспортировки воды в системе является величина, колеблющаяся в пределах 0,3-0,7 м/с. Поэтому рекомендуется учитывать это значение.
Определение диаметра
Для определения внутреннего диаметра полипропиленовых труб можно взять за основу стандартный расчет. В данном случае используется помещение, площадь которого составляет 20 м 2 . Изначально необходимо рассчитать объем тепловой мощности для обогрева помещения в жилом пространстве дома. На 10 м 2, требуется 1 кВт. Это верно, если предположить, что стены утеплены, а высота потолков не превышает 3 м.
В рассматриваемом примере площадь в два раза больше, это говорит о том, что потребуется около 2 кВт. Но к этому значению необходимо добавить 20% на запас, что позволит получить 2,4 кВт. По стандартам, чтобы обогреть описываемое помещение при заданной мощности, необходимо использовать трубу диаметром 8 мм. Как правило, в расчетах используется внутренний диаметр полипропиленовых труб, а от внешнего отличается только толщина стенки, которая определяется материалом, лежащим в основе изделий.
Как выбрать трубы для центрального отопления?
Если вы задаетесь вопросом, как выбрать трубу для центрального отопления , вы находитесь в правильном месте. Здесь мы описываем различные трубы и их функции в системах центрального отопления. Мы также предоставляем информацию об установке этих труб, чтобы вы могли легко установить их в своем доме. Давайте начнем.
Какой трубопровод следует использовать для водяной системы отопления
При выборе подходящей трубы для вашей гидравлической системы у вас есть множество вариантов трубопроводов. Самые популярные варианты:
- Трубы из АБС-пластика
- Трубы из ПВХ
- Трубы из PEX
Каждая из этих труб имеет свои преимущества и недостатки, и некоторые из них подходят лучше, чем другие. После многих лет испытаний и экспериментов мы обнаружили, что трубы PE-RT обеспечивают наилучшие характеристики в водяных системах отопления. Трубы PE-RT обеспечивают превосходную универсальность в условиях горячей и холодной воды. Эти трубы являются лучшим вариантом для бытовых систем трубопроводов.
Какой размер трубы следует использовать для центрального отопления?
При использовании труб для центрального отопления необходимо учитывать все детали. Вы должны выбрать размер трубы центрального отопления в соответствии с рекомендациями экспертов и профессионалов. Все они предлагают брать разные размеры труб для горячей и холодной воды. Если вы задаетесь вопросом, какую трубу выбрать для центрального отопления 15 мм или 22 мм, ответ прост. Для прогона между радиатором салона и следующим на очереди (залом) необходимо установить трубу 15 мм.
Для следующей зоны, где расположена кухня, можно опять же использовать трубу 15мм. То же самое касается радиатора столовой. Еще одна область, требующая надлежащего трубопровода, — это гостиная и контур наверху, который обрабатывает полную энергетическую нагрузку дома. В этой области вы должны использовать 22-миллиметровую трубу, чтобы управлять общей емкостью.
Трубопровод между котлом и ответвлениями, котлом и баком горячей воды обычно должен быть 22 мм. Для всех остальных зон можно использовать трубы диаметром 15 мм.
Подходит ли пластиковая труба центрального отопления?
Возможно, вы слышали истории о том, что пластиковые трубы центрального отопления не являются хорошим вариантом для вашей жилой или коммерческой недвижимости. На самом деле, эти пластиковые трубы очень гибкие, и вы можете легко установить их в подполе вашей квартиры или дома. Они являются лучшей альтернативой медным трубам, потому что вы можете использовать их в различных вариациях и размерах.
Пластиковые трубы, уложенные под полом, могут быть очень эффективными и долговечными. Вы можете легко обрезать их до нужного размера, а общая установка намного проще, чем установка медных труб. Еще одним преимуществом пластиковых труб является то, что их можно монтировать без пайки и пламени, что снижает затраты. В целом, пластиковые трубы дешевле и столь же эффективны, как и медные трубы.
Как долго служат пластиковые трубы центрального отопления?
Прочность и эффективность пластиковых труб превосходны. При правильном уходе пластиковые трубы могут прослужить до 25 лет. Резиновые уплотнения имеют тенденцию разрушаться при установке пластиковых труб, поэтому количество лет ограничено. Тем не менее, 25-летнего периода вполне достаточно, чтобы выбрать пластиковые трубы для своих решений по центральному отоплению.
Подходит ли труба PE-RT для центрального отопления?
PE-RT — гибкий пластиковый материал, идеально подходящий как для холодного, так и для горячего водоснабжения. Когда вы выбираете лучшую систему труб для центрального отопления, вы должны взвесить все преимущества и недостатки. Именно тогда вы приходите к трубам PE-RT как к лучшему решению для вашего дома.
Поскольку PE-RT является очень гибким материалом, с ним будет легче справиться с изгибами и углами. Помимо гибкости, вам не придется иметь дело с дополнительными затратами на установку. Вы также получаете такие функции, как:
- Меньший потенциал коррозии благодаря кислородным барьерам
- Более эластичная и термическая память
- Нет дополнительных затрат на ангары
- Вы можете легко собрать его конструкцию заранее
- Он легкий
Все эти преимущества определяют трубы PE-RT как лучший вариант для систем центрального отопления. В конце концов, PE-RT соответствует всем стандартам и кодам традиционной системы маркировки (CPC, UPC, UMC, IPC, IBC, IMC и IRC).
Сводка
Теперь, когда вы знаете все аспекты этого предмета, выбрать подходящую трубу для вашего дома будет легче. Центральное отопление — очень сложный механизм, и для его реализации в конкретном месте требуется много тяжелой работы и самоотверженности. По всем этим причинам вам необходимо выбрать подходящие трубы центрального отопления для вашего проекта.
В China LESSO мы понимаем ваши потребности и желания, когда речь идет о центральном отоплении. Мы предоставляем нашим клиентам широкий спектр продуктов и услуг, которые делают наши дома лучше. Трубы для отопления Lesso — это лучший выбор для вашей системы отопления. Мы работаем с лучшими производителями и используем лучшие материалы, доказавшие свою эффективность.
Вы можете связаться с нашей службой поддержки для получения дополнительной информации о трубах отопления Lesso. Мы будем рады помочь в вашем проекте центрального отопления, чтобы сделать ваш дом хорошим местом для жизни. Станьте одним из наших довольных клиентов и узнайте, почему отопительные трубы Lesso обеспечивают превосходное отопление в вашем доме. Откройте для себя наш широкий ассортимент продукции и внесите свой вклад в большую семью довольных клиентов продуктов и услуг China Lesso.
Рекомендуем к прочтению
Труба
Газопровод: простое определение
Газовая система в вашем здании имеет решающее значение для вашей безопасности и безопасности других жильцов. Наличие качественной газопроводной системы обеспечивает как
, так и Подробнее »
Труба
Окончательное руководство по трубе напольного отопления
В домах используются различные системы отопления, и подогрев пола является одним из лучших способов обогреть дом. Напольное отопление может излучать
Подробнее »
Потенциальные опасности пластиковых труб – тепловые насосы John Cantor
(Обратите внимание, если вы читаете это, вас также может заинтересовать мой симулятор потока/давления) не способствует аналитическому мышлению. Может быть, поэтому мне следует меньше удивляться, когда я сталкиваюсь с сантехниками, которые думают, что медные и пластиковые трубы взаимозаменяемы.
Прежде чем вы подумаете, что я антипластиковая труба… Это не так. Пластик нужного размера абсолютно нормально.
Помимо экологических соображений материала, более прямым вопросом является скорость потока и перепады давления. Размер отверстия пластика значительно меньше, чем у меди, и кажется, что это часто упускается из виду. Если установщики выберут пластиковую трубу вместо медной, не проверив правильно размер, это может отрицательно сказаться на производительности теплового насоса.
(Если вы заснете на ½ пути — прочитайте сценарий в конце)
Что касается материалов из пластика и меди, то общая энергия, затрачиваемая на добычу и производство меди, может показаться намного большей. чем общая энергия (включая сырую нефть для производства пластика) для производства пластиковых труб. Вот один сайт, на котором эта тема обсуждается, хотя и не обязательно беспристрастно.
Еще один фактор, который необходимо учитывать и который в основном влияет на участки трубопровода до горячей врезки и т. д., — это теплоемкость материала трубы. У пластика относительно высокая удельная теплоемкость, а стенка толще, но он легкий. Чистая теплоемкость этих двух довольно схожи.
(Ощущение холода от меди больше связано с теплопроводностью руки, чем с теплоемкостью)0027 диаметр внутреннего отверстия . Это может оказать очень заметное влияние на энергоэффективность системы.
Все метрические трубы измеряются по наружному диаметру. Как видно, при обычных размерах труб (внешних диаметрах) эквивалентные пластиковые трубы имеют значительно меньшую внутреннюю площадь по сравнению с медными. Это оказывает резкое влияние на характеристики потока.
Приведенные ниже графики иллюстрируют примеры относительных внутренних размеров обычных труб.
(см. Водный стандарт AECB)
Краткое примечание о гладкости. Кажется, распространено мнение, что пластик «гладче», чем медь, но «гладкость» внутренней стенки у них примерно одинаковая. Однако пластик может быть цельным с медленными изгибами. В другом смысле этого слова, это, безусловно, «гладче», чем медь с узкими коленями. Что касается внутренней поверхности, мы можем предположить, что эти два материала примерно одинаковы.
Несмотря на то, что довольно легко определить падение давления в результате определенного расхода в конкретной трубе, на втором графике можно сразу увидеть относительную пропускную способность, поскольку площадь поперечного сечения приблизительно указывает пропускную способность .
Если требуется определенный расход, то мы можем найти требуемое давление по всей длине трубы (от начала трубы до конца трубы). Внутреннее отверстие должно быть выбрано таким образом, чтобы циркуляционный насос не был слишком большим и энергозатратным.
На этом графике показано приблизительное давление, необходимое для поддержания определенного расхода для одного конкретного примера фиксированной длины трубы. Как видно, перепад давления вдоль рассматриваемой трубы сильно различается, поэтому толщина стенки имеет очень большое значение.
В этом примере мы видим, что медную трубу диаметром 15 мм можно использовать с обычным насосом центрального отопления (показан при напоре 3,6 м, 36 кПа). Однако, если бы был выбран пластик, то для достижения требуемого потока потребовался бы напор почти 9 м, что намного превышает возможности обычных циркуляционных насосов. С другой стороны, если бы был выбран пластик толщиной 22 мм, требования к давлению составляли бы всего 1 м напора (10 кПа), что, вероятно, привело бы к очень низкому энергопотреблению циркуляционного насоса.
В реальной жизни насос, как правило, подключен к системе трубопроводов, и получаемый расход определяется балансом между давлением, создаваемым насосом, и «ограничением» всего контура трубопровода.
Существует общее беспокойство по поводу ограничений, вызванных вставками (ребрами жесткости), необходимыми в соединениях. Они ограничивают диаметр отверстия, но они настолько короткие, что влияние на поток намного меньше, чем может показаться.
Для нашего окончательного графика мы рассмотрим трубу, циркулирующую с электронным насосом с фиксированным давлением (Alpha и т. д.)
На приведенных выше графиках показаны относительные изменения скорости потока, которые могут возникнуть при фиксированном давлении. Если выбранная труба слишком мала, может потребоваться циркуляционный насос большего размера, чтобы компенсировать дополнительное ограничение, вызванное небольшим внутренним отверстием.
Дело в том, что при выборе пластика вместо меди того же номинального размера система может потенциально пострадать, если размер не будет проверен. Конечно, нет проблем с использованием пластика, если он подходящего диаметра. Действительно, 28-миллиметровый пластик может быть идеальным выбором для соединений от теплового насоса просто для минимизации передачи шума. Наилучшее конечное решение часто представляет собой смесь пластика и меди по множеству причин.
Все это подчеркивает, насколько сильно толщина стенки влияет на скорость потока и требования к давлению насоса, но как это приводит к снижению COP?
Сценарий (на основе того, что я наблюдал при переоборудовании амбара)
Рассмотрим радиатор на большом расстоянии от теплового насоса. Расход связан с перепадом давления, который непосредственно связан с длиной участка трубы, и, конечно же, требуемый расход зависит от размера помещения (чем выше потребность в тепле, тем больше требуется расход). В данном случае комната большая.
Выбор размера трубы по умолчанию будет обычным 15 мм (внешний диаметр), но если подсчитать суммы, может стать очевидным, что выбор должен быть между 15 мм медью или 22 мм пластиком.
Как труба со слишком маленьким диаметром может повлиять на COP?
Радиаторы должны быть сбалансированы, как правило, с помощью дроссельных клапанов (запорных клапанов) на небольших радиаторах и радиаторах с более короткими участками трубопровода. Однако на самом деле добиться этого с тепловым насосом довольно сложно, потому что разница температур (вода на входе и на выходе) может составлять всего 5 градусов (°C). (Намного легче измерять и регулировать, когда разница температур больше).
Не идеально и не просто дросселировать большинство других радиаторов в системе, и существует дополнительный риск того, что циркуляционный насос не сможет справиться с этим.
Вероятным результатом любых «ограничительных» участков трубопровода будет снижение скорости потока к радиатору. Это приведет к тому, что значительная часть (нижняя часть) радиатора будет холодной, а теплоотдача в это помещение уменьшится.
Очевидным действием для компенсации нехватки тепла было бы повышение температуры подачи путем увеличения настройки кривой нагрева теплового насоса. т.е. повышение температуры потока, скажем, с 40 до 45°C. Теперь тепловой насос должен нагреть ВСЮ воду на 5 градусов выше. Это, вероятно, снизит COP на 10-12%.
Все это указывает на то, что ни в коем случае нельзя считать медь и пластик взаимозаменяемыми без учета перепадов давления и диаметров. Кроме того, мы также подчеркнули важность балансировки радиатора. В идеале трубы, идущие к радиаторам, должны быть проложены, а размеры отверстий выбраны таким образом, чтобы скорость потока была примерно правильной без необходимости большой регулировки клапана. Небольшая дополнительная работа над дизайном значительно облегчит жизнь после этого.
Кому интересно почитать о водных потоках – этот сайт очень интересен
http://www.johnhearfield.com/Water/Water_in_pipes.htm
Здесь вы можете ввести размеры труб и узнать требования к давлению для достижения определенного расхода. А здесь
Виды сантехнических труб | Узнайте, что входит в пятерку лучших в этом посте
Различные типы водопроводных труб можно использовать по-разному: от подачи воды к кухонному крану до доставки отходов в канализационную систему. Эти виды дренажных и подающих систем существуют с древних времен. Греки использовали глиняные трубы для подачи воды в дома и общественные здания. В начале двадцатого века такие материалы, как чугун, терракота, медь и оцинкованная сталь, стали более популярными.
По мере развития нашего понимания отравления свинцом все развивалось еще дальше. Сегодня существует множество различных типов труб, каждая из которых используется для определенной цели. Этот список состоит из труб из ПВХ, PEX, ABS, меди, оцинкованной стали и чугуна. Ознакомьтесь с информацией ниже, чтобы узнать больше.
Содержание
5 основных типов водопроводных труб для домашней водопроводной системы
- Подайте заявку на получение степени в области сантехники в NEIT!
Загрузка…
1. Трубы из ПВХ
Трубы из поливинилхлорида (ПВХ) обычно используются как часть сливной линии раковины, туалета или душа. Его пластиковые трубки идеально подходят для такого использования, потому что они защищают воду от ржавчины и коррозии лучше, чем другие типы труб. Эта способность также делает трубы из ПВХ невероятно прочными. Если они не подвержены каким-либо повреждениям, трубы из ПВХ прослужат неопределенный срок.
Труба ПВХ также способна выдерживать высокое давление воды. Вот почему он также может служить основным водопроводом вашего дома. Кроме того, это более легкий материал, поэтому с ним легче работать, чем с более традиционными вариантами труб из оцинкованной стали. Трубы из ПВХ также имеют гладкую внутреннюю оболочку, которая защищает от образования отложений и делает их более устойчивыми к засорению.
Недостатки труб из ПВХ включают ограниченные варианты размеров, неспособность выдерживать горячую воду и опасения по поводу токсичности. Хотя трубы из ПВХ соответствуют всем стандартам, установленным Американским национальным институтом стандартов, существуют опасения, что они могут попадать в питьевую воду с поливинилхлоридными химическими веществами, потенциально вызывая респираторные и репродуктивные проблемы. Именно по этой причине некоторые штаты запретили водопроводные трубы из ПВХ для транспортировки питьевой воды.
2. Трубы PEX
Трубы из сшитого полиэтилена PEX также относятся к недорогим пластиковым трубам, обычно используемым для водопроводных сетей. Подобно трубам из ПВХ, он предотвращает попадание ржавчины или коррозии в воду.
Профессионалов по-прежнему привлекают трубы PEX, потому что они гибкие и их легко прокладывать сквозь стены, потолки, подвалы и подвальные помещения. В то же время они достаточно прочны, чтобы выдерживать давление водопровода. Трубы из сшитого полиэтилена также имеют цветовую маркировку для горячей и холодной воды, что позволяет сантехникам легко их идентифицировать и организовывать во время работы.
Прочитайте нашу последнюю статью, чтобы узнать, что нужно, чтобы стать сантехником.
3. Трубы из АБС-пластика
Труба из акрилонитрил-бутадиен-стирола (АБС)похожа на трубу из ПВХ по своей природе, но ее легко идентифицировать по черному цвету. Акрилонитрилбутадиенстирол также особенно устойчив к низким температурам. В основном используется для вентиляционных и дренажных линий.
Несмотря на простоту установки такой водопроводной трубы, она может деформироваться под воздействием прямых солнечных лучей. Трубы из АБС-пластика также более шумные, чем другие типы сантехнических труб, что вызывает беспокойство у некоторых домовладельцев.
4. Медные трубы
Медная трубадесятилетиями была основным продуктом в сантехнической промышленности. Этот тип сантехнических труб может прослужить более 50 лет и обычно используется в раковинах, душевых, ваннах и других приспособлениях в новых и старых домах. Медные трубы остаются популярными среди сантехников и домовладельцев, потому что они устойчивы к коррозии и лучше всего подходят для защиты качества воды.
Медные трубы способны выдерживать высокое давление воды и устойчивы как к горячей, так и к холодной воде. Он также может быть переработан, что делает его несколько экологически чистым вариантом.
Тем не менее, следует учитывать несколько недостатков. Из-за своей жесткости сантехники не могут использовать медные трубы в труднодоступных местах. Это также самый дорогой вид сантехнических труб. Поскольку цена на медь продолжает расти, стоимость любого проекта, связанного с медными трубами, будет расти.
5. Чугунные и оцинкованные стальные трубы
Чугунные трубы и трубы из оцинкованной стали редко используются в новом строительстве, хотя они обычно встречаются в домах, построенных в начале 20 века. Тем не менее, чугунные водопроводные трубы невероятно долговечны и до сих пор используются для частей систем водоснабжения.
Чугунные трубы обычно использовались в качестве канализационных труб или других дренажных целей. Их популярность во многом связана с тем, что они термостойкие и уменьшают шум движущейся воды.
К сожалению, чугунная труба подвержена ржавчине и коррозии. Со временем это повлияет на его способность поддерживать подачу чистой воды. Эти типы труб в значительной степени были заменены медными или трубами PEX при ремонте сантехники в жилых помещениях.
Заключение
Различные типы сантехнических труб зарезервированы для разных целей. Для успешной карьеры профессионального сантехника вам нужно знать, какие из них использовать для конкретных сантехнических систем.
Узнайте все, что нужно знать о сантехнике в жилых, коммерческих и промышленных зданиях, с нашей программой получения степени младшего специалиста в области сантехники и отопления. Студенты познакомятся с базовой теорией и практикой отопления и водопровода и получат практический опыт в лабораторных условиях.
Заполните эту форму, чтобы узнать больше о том, как NEIT может помочь вам в достижении ваших целей. Вы также можете позвонить нам по телефону 401-467-7744 сегодня.
Сколько существует типов водопроводных труб?
Существует пять основных типов материалов для водопроводных труб, которые все еще используются сегодня: медь, оцинкованная сталь, поливинилхлорид (ПВХ), акрилонитрил-бутадиен-стирол (АБС) и сшитый полиэтилен (РЕХ).
Также используется Хлорированный поливинилхлорид (ХПВХ). Этот тип сантехнических труб может быть создан путем добавления хлора в трубы из ПВХ. Это придает материалу более высокие температурные характеристики, повышенную огнестойкость и коррозионную стойкость.
Какие трубы лучше всего подходят для водопровода?
Труба ПВХна сегодняшний день является наиболее часто используемой трубой в жилых домах. Этот тип труб доступен по цене и доступен во многих различных фитингах и размерах. Это также отличный выбор для большинства применений с теплой и холодной водой.
Чем PEX лучше ПВХ?
Трубы PEXостаются более популярными среди сантехников, потому что они гибкие и простые в установке. В отличие от ПВХ, он не требует использования клея, который потенциально может просочиться в воду. Он также устойчив к коррозии, что делает его совместимым с металлическими трубами.
Какую трубу лучше всего использовать для подземного водопровода?
Для подземного водопровода можно использовать трубы как из ПВХ, так и из РЕХ. Оба могут быть закопаны и выдерживают высокое давление.
