Трехходовой кран для отопления: принцип работы, основные типы и монтаж

Регулирование температуры в доме путем настройки мощности котла не всегда приводит к желаемому результату, особенно при наличии нескольких веток отопления. Намного эффективнее будет установить трехходовой кран для отопления, позволяющим организовать частичную рециркуляцию теплоносителя.

Принцип работы

Трехходовой кран позволяет распределять теплоноситель на две независимые линии, либо смешивать два потока в один. Достигается это за счет использования вентиля, установленного между входным патрубком и двумя выходными. Изменением состояния вентиля можно добиться распределения потока со входного патрубка на два выходных в необходимых пропорциях. Кроме того, с помощью трехходового крана можно направить весь поток на один выход, полностью перекрыв второй.

Подобная схема обеспечивает возможность подмешивания горячей воды, поступающей от котла, к потоку обратки. Регулируя положение клапана, можно настраивать температуру, не прибегая к изменению настроек отопительного котла. Тем самым удается создать оптимальный режим работы отопительного оборудования и сохранить возможность регулирования температуры нагрева радиаторов отопления. Попутно это приводит к значительной экономии энергоносителей.

При наличии в системе единственного циркуляционного насоса его располагают на линии обратки между котлом и трехходовым краном. Такое подключение создает возможность работы отопительной системы в трех режимах:

максимальная мощность, когда нагретая вода в полном объеме поступает в радиаторы. Теплоноситель со входного патрубка трехходового крана направляется в патрубок, идущий к радиаторам. Отвод на обратку перекрыт;
комбинированный режим. Трехходовый кран распределяет горячий теплоноситель между отопительной магистралью и отводом в обратку. При этом появляется возможность плавного регулирования температуры нагрева радиаторов;
рециркуляция. Патрубок отвода на магистраль отопления закрыт, весь поток сразу направляется в обратку. Этот режим используется при необходимости временного отключения отопления без выключения котла.

Возможности трехходовых клапанов задействуются при организации отопления теплыми полами. Максимальная температура в контуре теплого пола не может превышать 35С. В радиаторной же системе температура может достигать 60С и более.

Трехходвый кран в случае с теплыми полами позволяет перенаправит основной поток теплоносителя в обратку или в радиаторную систему. При этом в контуре теплого пола проток существенно уменьшается, не позволяя нагреваться ему сверх заданного уровня.

Конструкция

Чаще всего краны изготавливаются из следующих материалов:

чугун;
латунь;
нержавеющая сталь.

Наиболее распространены латунные модели, поскольку этот металл дешев, но при этом легок и прочен. Нержавеющая сталь используется в более дорогих моделях. Чугунные клапаны применяются на высокопроизводительных системах с трубами большого диаметра.

Внешне трехходовый кран напоминает тройник с вентилем или краном, установленным в точке пересечения трех патрубков.

Бывают двух типов:

штоковые;
шаровые.

Штоковые модели имеют центральную камеру с разделительными стенками и двумя отводами. Между отводами перемещается шток с резиновым или шариковым клапаном. При изменении положения штока происходит перераспределение потока воды между выпускными патрубками.

Достоинством штоковых кранов является точность регулирования и высокая надежность. Однако следует внимательно подходить к его выбору. Диаметр патрубков и радиус седловины могут оказаться значительно меньше, чем диаметр внешнего подключения патрубков крана. Это может привести к снижению эффективности работы отопительной системы и увеличению нагрузки на циркуляционный насос.

В шаровых моделях поток разделятся шаром или цилиндром со сквозным отверстием. Шар вращается в камере с тефлоновыми прокладками. Такая конструкция позволяет точно и быстро отрегулировать систему, однако в плане надежности шаровые модели уступают вентильным. Недолговечность объясняется появлением налета или накипи на поверхности шара и тефлоновом уплотнителе, что ухудшает герметичность.

Автоматические клапаны с электроприводом

Для поддержания в доме стабильной температуры требуется периодическая подстройка положения трехходового крана, связанная с изменением уличной температуры. Управление можно автоматизировать, если подключить его к контроллеру, способному выдавать управляющие сигналы при изменении температуры воздуха.

Непосредственно управление краном производится с помощью электрического сервопривода. Устанавливается он на шток или на ось в случае с шаровой моделью. Монтаж сервопривода возможен практически на любой трехходовый кран. Однако автоматизированных систем отопления целесообразнее использовать трехходовые краны, изначально разработанные под установку сервопривода. Это упростит монтаж и сделает всю конструкцию более компактной.

Автоматические клапаны с терморегулятором

Помимо сервопривода, управлять трехходовым клапаном возможно с помощью термостатической головки. Это устройство работает за счет расширения жидкости или газа, содержащихся в специальной камере. По мере нагрева изменяется объем этих жидкостей или газов, что приводит к вращению управляющего штока.

Использование терморегуляторов избавляет от необходимости применять электронные контроллеры и сервоприводы, требующие подключения электроснабжения. Кроме того, такие системы значительно дешевле.

Однако первоначальная настройка подобных устройств более сложна, поскольку требует подбора оптимального давления в головке, необходимого для достижения нужного уровня термочувствительности.

Установка

При монтаже трехходового крана важно придерживаться общих правил работы с отопительной арматурой:

для облегчения монтажа и дальнейшего обслуживания желательно использовать фитинги-американки;
трубы подводятся максимально точно под габариты крана;
необходимо обеспечить запас свободного пространства для обеспечения возможности снятия крана;
управляющий шток должен быть обращен в сторону с максимально свободным доступом.

Кроме того, имеет смысл организовать байпас с запорным краном.

Этак конструкция позволит сохранить работоспособность системы отопления на время проведения ремонтных работ на трехходовом кране.

Трехходовой кран для отопления: назначение, принцип работы, устройство

Особенности трёхходового отопительного крана

Проблема решается двумя способами. Первый заключается в количественном регулировании теплоносителя. Часть потока с помощью байпаса — обводной трубы — направляется помимо радиатора.

Байпас регулирует давление в теплосети, чтобы не сорвать работу циркуляционного насоса. Если мы перекрываем батареи в одном из помещений, давление в теплосети увеличивается, поэтому поток воды не перекрывают, а направляют помимо радиатора.

Второй способ решения задачи отопления — качественное регулирование с рециркуляцией теплоносителя. Остывшая вода из обратного трубопровода подмешивается к потоку, поступающему в батарею. Для манипуляции с теплоносителем используется трёхходовой кран.

Принцип работы и использование

В зависимости от установочной ориентации кран может выполнять разные задачи:

производить смешение двух потоков в один;
перераспределять один поток на два трубопровода.

Арматура системы регулирования имеет три патрубка для присоединения к потокам теплоносителя и кран, регулирующий подачу воды в двух трубах из трёх. Задача не перекрыть поток, а перераспределить его. В зависимости от положения, кран совсем перекрывает один из потоков или частично перекрывает два из них, регулируя температуру на выходе с помощью подмеса более холодного потока.

Сколько положений имеет смесительное устройство в схеме отопления:

полностью открытое — температура теплоносителя соответствует уровню температуры на выходе из котла;
полностью закрытое — через кран подаётся поток обратной сетевой воды;
промежуточное положение — осуществляется подмес обратки к прямой в разных пропорциях.

Трёхходовой смесительный кран является точкой соединения байпаса и регулирующей арматуры и позволяет легко и плавно управлять температурным режимом в отдельно взятом помещении.

Этот способ регулирования широко применяется в теплообменных пунктах целых микрорайонов. Качественное регулирование приводит к экономии топлива.

Недостатки качественной системы регулирования:

затруднение в распределении одинакового количества теплоносителя по разным ответвлениям теплосети;
сниженная температура на входе в крайние обогреватели.

«Ведьмины кольца» в теплосети городов являются примером ошибочного регулирования подачи теплоносителя к объекту. Целые микрорайоны охвачены циркуляцией обратной сетевой воды, проходящей по кругу, минуя источник тепла.

При смешении потоков теплоносителя температура в обратке на выходе из теплового узла увеличивается. Количество теплоносителя и скорость остаются прежними, а подача топлива в котёл снижается, так как требуется меньше тепла для нагрева более тёплой воды. Это один из способов экономии топлива на электростанциях.

Устройство трёхходового крана

Смесители изготавливаются из латуни, нержавеющей стали и чугуна.

Чугунные применяют в системах отопления с трубами диаметром больше 40 миллиметров, что редко используется в частных домах. Наибольшей популярностью пользуются латунные краны. Они долговечны, малогабаритны и имеют небольшой вес.

Смеситель напоминает тройник с утолщением в месте соединения патрубков. По своей конструкции они бывают штоковыми или шаровыми.

В шаровом кране внутри находится цилиндр или шар, ограниченный стенками из тефлона. Шар поворачивается вокруг центральной оси, в нём имеется отверстие. При повороте шара отверстие частично или полностью открывается. При полном открытии закрывается один из входящих потоков, если отверстие шара частично открывается в два патрубка, появляется возможность регулировки температуры при смешении потоков.

Преимущество шарового крана в точной установке, но со временем гладкая поверхность шара, обращённая к потоку, покрывается солевыми отложениями. При движении шара мягкие тефлоновые перегородки истираются, это приводит к нарушению герметичности.

Штоковый кран по своей конструкции представляет устройство из седловины с двумя проходами, по центру седловины движется шток с клапанами, который может полностью перекрыть один из потоков или в среднем положении приоткрыть оба. Недостатком конструкции является высокое гидравлическое сопротивление, которое создаётся зауженной седловиной крана. При неправильном подборе клапанов увеличивается гидравлическое сопротивление, что приводит к перегрузу циркуляционного насоса и перерасходу электроэнергии.

https://youtube.com/watch?v=2Y2N2p-8M0s

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения.

Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка.

Принцип действия трехходового крана для отопления

Трехходовой кран — изделие с тремя отверстиями, в котором посредством запорного устройства осуществляется перераспределение теплового носителя в отопительной системе. Его назначение – равномерное распределение тепла и поддержание оптимальной температуры тепловой массы в сети отопления.

Использование крана имеет неоспоримые преимущества: компактность и небольшой вес, высокая непроницаемость затворного механизма, сокращение времени и денежных средств на установку и техобслуживание системы отопления, возможность эффективного и правильного переключения трубопровода и перенаправления движения теплоносителя.

Схема тёплого пола с трёхходовым клапаном

Трёхходовой вентиль может устанавливаться совместно со смесительно-распределительным узлом, или как отдельное устройство.

Трехходовой клапан. Устанавливаем правильно.

Смотрите это видео на YouTube

Схема с отдельно установленным клапаном

Если клапан монтируется отдельно, то он берёт на себя все функции коллектора. Данная схема предназначена для маленьких комнат, не более 25 м2. Настройка температурного уровня производится специальным приспособлением и термостатом, они размещаются в клапане.

Минус применения клапана по такой схеме — нет возможности дозировать потоки.

Система выглядит так:

на трубе подачи горячего теплоносителя осуществляется установка трёхходового крана;
за ним крепится температурный датчик;
далее производится монтаж циркуляционного насоса, он будет доставлять воду с нужным градусом нагрева в половой трубопровод.

Схема без смесительного узла

Клапан со смесительным узлом

Он обеспечит бесперебойную работу полового отопительного устройства, а вода поступающая в магистраль пола будет нужной температуры и необходимого объёма.

Схема подключения следующая:

на трубу подачи производится установка насоса, он будет качать нагретый теплоноситель от источника;
затем осуществляется монтаж температурного датчика, он будет контролировать степень нагрева;
на следующем этапе крепится трёхходовой вентиль — он смешивает теплоноситель до заданного градуса;
на обратном контуре размещается кран, через который будет поступать в трёхходовый прибор охлаждённая вода.

Схема со смесительным узлом

То есть, в трубы тёплого пола будет подаваться теплоноситель нагретый до требуемой температуры.

Схемы подключения в зависимости от конструкции

Кроме того, схемы подсоединения различаются конструкцией и направлением теплоносителя в приборе, бывают:

L-образные — изделие оборудовано двумя отверстиями с боку и одним круглым снизу корпуса. Нагретая жидкость подаётся в боковой вход, а охлаждённая — в нижний. После смешивания, вода перемещается в ветки пола через другое боковое отверстие.
T-образные — оба потока, холодный и горячий, попадают в смеситель через боковые входы. Смешанный теплоноситель отправляется в пол по центральному нижнему выходу.

Определяясь со схемой для монтажа трёхпозиционного клапана, следует учитывать — как она впишется в обвязку магистрали.

Автоматические клапаны

Управление трехходовым краном по умолчанию выполняется вручную, для чего используется вывод штока с одной из сторон крана с поворотной ручкой или гайкой. Однако не всегда удобно пользоваться таким вариантом.

Процесс настройки мощности контура с помощью трехходового клапана не линейный и зависит от температуры обратки, подающей магистрали и мощности теплоотдачи. Если говорить проще, то ручным управлением определяется исключительно пропорция, в которой смешивается вода из разных линий, температура на конечном участке при этом может меняться достаточно долго и не всегда равномерно.

Эффективно управлять клапаном можно автоматически с помощью сервоприводов или специальных гидродинамичных и пневматических термостатных головок, которые смогут быстро и постоянно менять настройку трехходового кран в зависимости от температуры на выходе.

С электроприводом

Сервопривод является прямой аналогией ручному управлению, только сигнал к действию дает не человек напрямую, а электронный блок управления. Это двигатель, способный проворачивать шток и изменять его позицию в зависимости от пришедшего управляющего сигнала.

Практически любой трехходовой клапан с ручным управлением можно оборудовать сервоприводом, однако лучше использовать специальные конструкции, обладающие компактными размерами и оптимизированными для установки электропривода.

Блок управления ориентируется по показаниям температуры на выходе клапана в целевом контуре или же на температуру подающей линии и обратки для вычисления оптимальной настройки.

Как только получено нужное значение на сервопривод приходит управляющий сигнал, и он меняет положение штока или поворот шара внутри крана. Естественно без электронного блока управления использовать сервоприводы попросту бессмысленно.

Преимущество сервоприводов в возможности максимально автоматизировать работу системы отопления. При включении автоматики в систему «Умный дом» появляется возможность даже устанавливать параметры обогрева со своего мобильного гаджета.

С терморегулятором

Автоматическое регулирование трехходового крана достаточно доверить пневматическому или гидродинамическому термостату. Это механический способ управления. Используется термоголовка, наполненная жидкостью или газом, сильно реагирующим на изменение температуры окружающей среды. Основная реакция – это изменение объема.

Термоголовка соединена посредством канала с поршнем и подвижным клапаном трехходового крана. При изменении объема термочувствительной среды изменяется и установка крана.

Трехходовые краны с терморегуляторами требуют тщательной предварительной настройки

После установки важно определить предельные значения температуры в точке измерения и привязать к ним крайние положения крана, тем самым определяя диапазон регулировки

Установка целевой температуры контура с радиаторами или теплого пола производится вручную, регулируя давление в термоголовке. Далее при изменении значения текущего нагрева уже автоматически регулируется пропорция для смешения горячей воды и обратки в трехходовом кране.

Трехходовые краны с терморегулятором востребованы там, где необходимо снизить энергозависимость отопления или же снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют дорогого контроллера для своего функционирования.

Особенности выбора и монтажа

Трехходовой кран для систем отопления должен соответствовать по диаметру трубам отопления. Обычно этот параметр изменяется от 20 до 40 мм. Если подходящего размера не нашлось, то стоит дополнительно приобрести переходники

Важно учитывать еще и пропускную способность трубы. Если арматура приобретается для обустройства системы теплого пола, можно подключить сервопривод

Правильно осуществить монтаж помогут стрелки на корпусе, они указывают на направление потока

При сварочных работах важно исключить нагрев элемента. Нужно подобрать место таким образом, чтобы в будущем к крану был обеспечен легкий доступ

Когда он работает с теплоносителем с примесями, важно дополнительно установить фильтры.

Трехходовой кран с электроприводом может располагаться вертикально или горизонтально, это не имеет значения

Важно соблюсти лишь направление потоков. При установке сварной конструкции нужно исключить попадание отходов на внутренние поверхности

Это предотвратит заедание механизма, а также скапливание окалины и примесей.

Принцип работы

Чтобы запустить работу механизма, к нему нужно присоединить два патрубка для подвода холодной и горячей воды. Для успешного подключения следует изучить схему трехходового крана, на которой отображены различные стрелочки и направляющие. Горячая вода, которая идет от котла, является основным теплоносителем, а холодная – оставшейся отработкой.

Системы могут отличаться положением и способом

Между обоими отверстиями с подводами к потокам находится вентиль, обеспечивающий регулировку подачи воды. В зависимости от положения и способа подключения система может:

смешивать два потока с водой в один;
разделять одну линию на два выхода.

В простой конфигурации радиатор подключен к котлу последовательным или параллельным образом. Выполнить настройку каждого элемента по отдельности невозможно, поскольку меняется только температура жидкости в котловом резервуаре.

Если же есть желание регулировать каждую батарею, систему нужно оснастить байпасом, а также регулирующим игольчатым краном, который позволит регулировать объемы жидкости, проходящей через него.

Задача байпаса заключается в сохранении общего сопротивления установки для предотвращения сбоев в работе насоса. К сожалению, такой подход требует больших затрат и сложного монтажа, поэтому он не пользуется особой популярностью.

Эффективность работы и конечные показатели КПД могут зависеть от расположения вентиля. Если он открыт наполовину, то выходящий поток воды будет обладать средней температурой. Если же вентиль открыт полностью, то температурный показатель достигнет максимальной отметки. При его полном закрытии выходящим потоком подается только холодная вода.

https://youtube.com/watch?v=zvZTPoZ5P4M

Автоматическое регулирование системы отопления

Регулирование вручную имеет свои отрицательные стороны: неточность и длительность. Поворот крана осуществляется с помощью ручки или гайки. Для эффективного управления отоплением применяется автоматическое регулирование. Различают регулирование с электроприводом и терморегулятором.

С электроприводом

Принцип работы заключается в подаче сигнала от датчика температур на регулятор сервомотора. С помощью задатчика задаётся температурный режим всего дома или отдельных помещений.

Сигналы от датчика и задатчика поступают в регулятор, где производится сравнение заданной температуры с температурой в помещениях. От регулятора сигнал передаётся на регулирующий орган — сервопривод трёхходового крана. Сердечник крана поворачивается в нужное положение для обеспечения заданного температурного режима.

Сервопривод можно установить на любой кран, но лучше использовать готовую компактную установку. Без электронного регулирования применение сервомотора не имеет смысла. Современные программы «умный дом» позволяют регулировать температуру в комнатах посылая команду с телефона или компьютера владельца.

С терморегулятором

В этом случае применяется механический способ управления с использованием пневматического или гидродинамического термостата. Термоголовка термостата заполняется жидкостью или газом, объём которого изменяется в зависимости от температуры окружения. Термоголовка соединяется с краном через канал, изменяя положение сердечника. Система требует точной предварительной настройки, зато дешевле электроприводов.

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
Один клапан, через который в трехходовой клапан попадает горячая вода.
Второй клапан, через который в устройство попадает холодная вода.
Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

Принцип работы

Существует два вида конструкционного исполнения:

седельный;
поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.
Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».
Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Виды приводов клапана

Типы приводов клапанов:

Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.
Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.
Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.

Принцип работы

Трехходовой кран для отопления имеет вид тройника, в котором посредством запорного механизма осуществляется перераспределение воды в системе. Этот элемент устанавливается там, где требуется регулировка подачи тепла, а температура воды при этом должна быть увеличена или уменьшена.

В этом случае в качестве примера можно рассмотреть вариант, когда теплоноситель, двигаясь по длинной системе отопления, имеет более высокую температуру в начале пути. Это становится причиной интенсивного нагревания батареи, помещения перегреваются, но для устранения этой проблемы можно использовать трёхходовой клапан.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
С постоянным гидравлическим режимом.
С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

По принципу действия этот вид делится на два подвида:
Смесительные.
Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

Современный трехходовой кран делится на два типа по способу управления:
Ручной.
Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Особенности трехходового смесительного клапана

Трехходовой смесительный клапан с терморегулятором для теплого пола

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Читать также: Термоклапан для радиатора отопления: установка и настройка

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения. В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Читать также: Монтаж расширительного бака системы отопления: как установить

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.

Трехходовой кран для отопления — принцип работы, установка и подключение

Трехходовой кран – изделие с тремя отверстиями, в котором посредством запорного устройства осуществляется перераспределение теплового носителя в отопительной системе. Его назначение – равномерное распределение тепла и поддержание оптимальной температуры тепловой массы в сети отопления.

Использование крана имеет неоспоримые преимущества: компактность и небольшой вес, высокая непроницаемость затворного механизма, сокращение времени и денежных средств на установку и техобслуживание системы отопления, возможность эффективного и правильного переключения трубопровода и перенаправления движения теплоносителя.

Принцип действия ↓
Разновидности кранов ↓
Выбор крана ↓
Особенности установки и эксплуатации ↓
Блиц-советы ↓

Не менее важно учесть и существующие недостатки изделия, такие как необходимость регулярно прочищать и смазывать, применение только на трубах небольшого диаметра.

Принцип действия

Запорный механизм состоит из частей:

непроницаемого корпуса из металла;
затвора с проходными отверстиями разной формы;
переходников.

Направление потока теплоносителя регулируется поворотом подвижного балансира на 90 или 180 градусов, в результате чего проходное отверстие закрывается, и поток тепловой массы меняет направление, передвигаясь в другое отверстие.

Изделие данного типа является частью запорно-регулирующего механизма. В затворе крана предусмотрено 3 отверстия: входное и два выходных. Запорный механизм может устанавливаться в 3-х рабочих положениях, что дает возможность прекратить подачу теплоносителя (в положении «закрыто») иперенаправить его движение (в положении «открыто»).

Рассмотрим детально режимы работы крана:

Полное открытие. В данном случае в сеть поступает только горячая вода, обеспечивая максимальный температурный уровень нагрева теплообменников.
Полное закрытие. Такой режим предусматривает прекращение поступления горячей воды, в результате чего в сеть поступает лишь холодная вода.
Частичное открытие. Данный режим позволяет регулировать температуру рабочей массы для получения оптимального уровня тепла в отопительной системе.

Таким образом, тепловая масса, поступая во входное отверстие, одновременно может проходить через все выходные отверстия или через одно из них.

Установка крана выполняется так, чтобы можно было одновременно подключить и горячую и холодную воду. Направление потока тепловой среды показано непосредственно на устройстве и помечено указателями.

Принцип действия трехходового крана

Разновидности кранов

По методу распределения теплового носителя в системе различают два типа кранов:

Запорные. Механизм предназначен для переключения перемещения рабочей массы из одной трубы в другую посредством шарового элемента. По внешнему виду изделие схоже с обычным вентилем, но с одним различием – имеет вспомогательный выход. Слабой стороной данного вида является отсутствие возможности плавной регулировки потока тепловой жидкости.
Регулирующие. Затвором служит шток, изменение положения которого позволяет регулировать подачу рабочей среды в сеть. Перемещение теплоносителя осуществляется электроприводом, который управляется автоматическим датчиком температуры. Кроме того, используются краны с ручным регулированием температуры массы, однако он менее эффективен.

В зависимости от назначения устройства вентили разделяют:

Смесительный. Служит для поддержания температуры тепловой массы в определенных частях сети посредством смешивания. Изделие оснащено двумя входными отверстиями, которые пропускают горячую и холодную среду и одним выходным, через него разбавленная масса оптимальной температуры поступает прямо в сеть отопления.
Разделительный. Механизм используется для регулировки объема тепловой жидкости в различных элементах отопительной сети. Выполняет перенаправление потока массы из одной системы трубопровода в другую. Наличие одного входа и двух выходов дают возможность разделять рабочую среду, которая поступает в систему, на два потока.

По типу проточной части корпуса вентили бывают:

Пробно-спускные. Монтаж выполняется на различных установках и емкостях. Они оснащены спусковым и присоединительным переходниками.
Полнопроходные. Устанавливаются на трубопровод и имеют пару присоединительных переходников.

В зависимости от способа размещения затвора:

Натяжные. Пробка к поверхности корпуса прислоняется посредством гайки.
Сальниковые. Прижимание затвора выполняется с помощью уплотнительной крышки через набивку.

По типу исполнения изделия различают:

Латунные.
Полипропиленовые.
Стальные.
Чугунные.

По способу монтажа существуют краны:

Для использования с муфтой.
Под сварку.
Для фиксации с фланцем.

В бытовых условиях чаще всего используются вентили с муфтой, это обусловлено простотой, как монтажа, так и демонтажа. По типу муфты устройство оснащено внутренней или внешней резьбой.

Соединение резьбой требует обязательного уплотнения льняным волокном, паклей или специальной герметизирующей лентой путем наматывания его на резьбу трубы слоем до 1 мм. Это обеспечит непроницаемость обвязки и отсутствие протеканий. Кран следует устанавливать на резьбу трубы минимум на 5 полных витков.

Под сварку трехходовой вентиль устанавливается на трубопроводах с повышенным уровнем безопасности. Такой способ соединения позволяет выдерживать очень высокое рабочее давление. Кроме того, сварочное соединение применяется при установке магистралей подземным методом.

Контроль над работой запорной арматуры и регулировка температурного режима тепловой массы производится посредством:

Автоматизированной электромеханической системой. В качестве электропривода может выступать вспомогательный механизм с электрическим двигателем или электромагнит.
Пневматического исполнительного модуля. Считается наименее опасным в эксплуатации, так как отсутствует риск поражения электрическим током.
Ручного способа. Применяя данный метод можно смешивать рабочую среду только в приблизительных соотношениях. В бытовых условиях считается наиболее подходящим и недорогим вариантом.

Для точной регулировки потоков теплоносителя применяются специальные устройства, посредством которых остывшая среда смешивается из обратной трубы в подающую трубу. Расход тепловой массы при этом остается постоянным, а температурный режим регулируется до оптимального уровня.

Разновидности трехходовых кранов

Выбор крана

Правильный выбор трехходового крана зависит от его технических параметров, а также особенностей его монтажа и использования.

Прежде всего, следует учесть, какой диаметр изделия необходим для подключения к трубопроводу. Обычно он составляет 2-4 см в зависимости от системы отопления. Если подобрать устройство необходимого диаметра невозможно – применяются переходники.

Не менее важно знать объем рабочей среды, который каждый трубопровод сможет пропустить через себя на определенном временном отрезке.

Наличие возможности установки привода с автоматизированным управлением. Данное свойство необходимо в случае выбора устройства для использования в системе «теплый пол» водяного типа.

Нелишне обратить внимание на основу, из которой изготовлено устройство. Лучшими считаются латунные краны, которые в меньшей степени подвержены коррозии.

Независимо от того, на каком типе изделия вы остановились, стоит проверить работу затворного механизма, а также поверхность крана на отсутствие повреждений и следов ржавчины.

Особенности установки и эксплуатации

В процессе монтажа и эксплуатации запорной арматуры важно учитывать особенности данного устройства.

При установке следует обратить внимание на направление потока теплоносителя, при этом положение затвора роли не играет – оно может быть как горизонтальное, так и вертикальное. Направление потока тепловой массы должно соответствовать направлению стрелки, расположенной на корпусе крана. Места установки устройства должны обеспечивать надлежащие условия для ремонтных работ и техобслуживания.

Важно, чтобы вентиль был установлен в контурах отопления перед циркуляционным насосом.

Если монтаж крана выполняется сварным способом, температура потока не должна превышать 100 градусов Цельсия на участках соединения изделия с переходниками. В процессе сварки необходимо предупредить попадание частиц окалины и прочих примесей на внутренние поверхности, это защитит механизм от заклинивания.

Настройка работы крана выполняется путем изменения местоположения поворотного затвора таким образом, чтобы при надобности можно было совершать полные и смешанные потоки на выход. Данное условие дает возможность обеспечить оптимальную температуру тепловой массы во всех контурах отопления.

Трехходовое запорное устройство не подходит для конструкций и сетей с высоким внутренним давлением и для установки на трубы диаметром свыше 4 см.

Эксплуатация изделия требует строгого соответствия документации по использованию, если таковые отсутствуют, эксплуатация крана воспрещена.

Блиц-советы

Краны необходимо время от времени проверять на постоянную работоспособность.
Для устройства системы отопления лучше всего применять модели смесительных кранов из меди, однако наилучшим вариантом считаются изделия из нержавеющей стали.
Все элементы трехходового вентиля должны проходить регулярную проверку и техобслуживание. Этим занимается специальные учреждения.
В процессе эксплуатации вентиля необходимо быть крайне осторожным при его полном открывании, в противном случае гидравлическое устройство может дать сбой.

Статья была полезна?

0,00 (оценок: 0)

ТРЕХХОДОВОЙ КРАН ДЛЯ МАНОМЕТРА НА ОТОПЛЕНИИ,СБРОС ДАВЛЕНИЯ,ОТКЛЮЧЕНИЕ МАНОМЕТРА ОТ КОММУНИКАЦИЙ

12+

3 месяца назад

Дневник Сантехника Сантрейд14 подписок

Заказать сантехнику с бесплатной доставкой в нашем магазине по ссылке https://www.wildberries.ru/seller/472696 www.santrade56.ru ТРЕХХОДОВОЙ КРАН ДЛЯ МАНОМЕТРА НА ОТОПЛЕНИИ,СБРОС ДАВЛЕНИЯ,ОТКЛЮЧЕНИЕ МАНОМЕТРА ОТ КОММУНИКАЦИЙ Наш instagram @santrade56 Сайт www.santrade56.ru Трёхходовой кран — это устройство, которое монтируется на трубу перед манометром и выполняет сразу несколько функций. Благодаря этому приспособлению производится продувка, профилактическая проверка или полное отключение измерительного манометра. Такие вентили используют в коммуникациях, которые транспортируют холодную воду, а также горячую воду и пар. Для чего нужен трёхходовой кран? Благодаря такому вентилю появляется возможность проверки измерительного прибора.

Проверка манометра производится посредством подключения к нему контрольного манометра. Рассмотрим ещё три основные функции, которые выполняет трёхходовой манометрический клапан: это изделие позволяет осуществлять сброс давления перед манометром, что препятствует залипанию стрелки прибора; благодаря такому устройству можно произвести отключение манометра от коммуникации; #трёхходовой манометрический вентиль позволяет также продувать отвод. Устранение загрязнений влияет на точность показаний манометра; Монтаж этого приспособления является обязательным условием на производствах. Это необходимо для того чтобы выполнять проверки измерительного прибора. Если пренебречь этим пунктом строительных норм и правил (СНиП), манометр может выйти из строя, что повлечёт за собой невозможность измерения давления на данном участке коммуникации. В таких случаях существует большой риск возникновения аварийной ситуации и повреждения трубопровода. Как и любое другое изделие, трёхходовой манометрический кран отличается рядом преимуществ, на которые стоит обратить внимание: установка такого крана не требует больших усилий; устройство не нуждается в индивидуальном контроле; этот элемент коммуникации прост в эксплуатации и обслуживании.

В случае необходимости ремонт или замена такого устройства не составит труда; длительный эксплуатационный срок; высокие герметизационные показатели, которые достигаются посредством специальных уплотнителей из тефлона; низкий коэффициент гидравлического сопротивления; а также такое устройство отличается тем, что в нём нет зон застоя жидкости. Трёхходовые вентили являются незаменимыми устройствами на производствах различной направленности. Их высокие эксплуатационные показатели позволяют эффективно справляться с возложенными на них задачами. На сегодняшний день существует несколько разновидностей этого приспособления. Классифицируются трёхходовые манометрические клапаны в зависимости от способа крепления, а также исходя из конструктивных различий.Кран пробковый натяжной трёхходовой для манометра. Такое изделие имеет натяжной вариант герметизации (отсюда и название). Существует 4 основных разновидности пробковых натяжных вентилей. Рассмотрим их: Устройство, в котором проходное отверстие имеет с двух сторон трубную или же метрическую резьбу.

Третий выход в этом случае выступает в качестве дренажа. Приспособление, которое имеет с одной стороны отверстия трубную резьбу, а с другой — метрическую. Как и в предыдущем случае, третий выход приспосабливается под дренаж. Третье устройство является, по сути, модификацией первого и второго и оснащается запорным приспособлением. В качестве запорного приспособления выступает рукоятка, имеющая форму рычага или бабочки. Устройство, которое оснащено резьбой с двух сторон отверстия, а с третьей имеет специальный фланец для стыковки с измерительным прибором.Производятся такие трёхходовые вентили из латуни. Латунь является довольно лёгким и пластичным материалом. Стоит отметить, что у таких изделий есть два недостатка: такие краны нуждаются в большом усилии, чтобы запустить запорный или переключающий механизм; из-за того, что сплав латуни обладает небольшой прочностью, существует риск поломки хвостика пробки при затягивании гайки. отопление трехходовой отопление дома котел трехходовой кран трехходовой клапан 3-х ходовой клапан сантехника газовый котел navien #кран ремонт арматура как построить дом водяной теплый пол #давление падает давление клапан давление в системе отопления проблема с котлом навьен настенный котел дергается стрелка манометра теплый пол группа безопасности котла котельная циркуляционный насос строительство гидрострелка #ОТОПЛЕНИЕ пьезометрия мембранный бак внутренние инженерные сети проектирование pressure (dimension) гидравлика подпитки теплотехника подмес автоматика кочегар расширительный бак системы отопления насос циркуляционный расширительный бачок для отопления упало давление в газовом котле группа безопасности отопления минимальное давление воды в котле как повысить давление в котле не поднимается давление в котле группа безопасности для отопления бак для отопления расширительный бак для отопления расширительный бак смеситель скачет давление отопление отопление газом

Трехходовой клапан с терморегулятором для отопления, установка

Трехходовой клапан с терморегулятором для отопления — важная часть системы регуляции обогрева помещения. Функции клапана — поддержка комфортного теплового баланса по всему помещению, путем регулировки температуры теплоносителя в отопительном контуре. Трехходовой клапан не уменьшает поток рабочей среды, а смешивает несколько потоков в один, тем самым сообщая ему заданную температуру. Еще одно предназначение трехходового клапана — распределение теплоносителя по разным контурам. Так, в отопительные радиаторы должна поступать вода одной температуры, а температура теплоносителя в системе «теплого пола» должна быть другой.

Содержание

Устройство трехходового клапана
Виды термостатических смесительных клапанов
Установка трехходового клапана в системе отопления
Выбор трехходового клапана для отопления
Как работает трехходовой клапан в системе отопления
Виды трехходовых клапанов по принципу работы
Схема теплого пола с трехходовым клапаном
Схема установки разделяющего трёхходового клапана
Схемы установки смешивающего трёхходового клапана на разделение
Трехходовой смесительный клапан с термоголовкой
Сервопривод для трехходового клапана
Клапан трехходовой регулирующий с электроприводом

Устройство трехходового клапана

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе. Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

корпус;
шток с запорной шайбой или металлический шарик;
гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему.

Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Виды термостатических смесительных клапанов

с ручным управлением;
с термоголовкой;
с электроприводом;
гидравлические;
пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды.

В результате становится теплее, или наоборот, прохладнее. Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Установка трехходового клапана в системе отопления

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла. Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

Выбор трехходового клапана для отопления

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

количество контуров в отопительной системе;
конструктивная особенность управления клапаном;
диаметр входного патрубка;
пропускная способность трубопроводов системы отопления;
материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос.

А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

По своей сути 3-ходовой клапан является вентилем с термостатической головкой. При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Как работает трехходовой клапан в системе отопления

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

С постоянным гидравлическим режимом.
С переменным.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

Виды трехходовых клапанов по принципу работы

Смесительные.
Разделительные.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

Ручной.
Электрический.

К примеру, можно настроить температуру по комнатам, распределяя теплоноситель в зависимости от удаленности помещения от нагревательного котла. Или обеспечить совмещение с системой теплого пола. Большие по проходимости приборы устанавливают на теплопроводах между зданиями.

Схема теплого пола с трехходовым клапаном

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома.

Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
Для поддержания необходимой температуры теплоносителя в разных местах системы.
Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети.

Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла.

Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла.

Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора.

Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

Схема подключения трехходового смесительного клапана.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

клапан обратный;
датчик температурный;
насос циркуляционный;
смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
Распределение теплоносителя по трубам теплого пола.
Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Схема установки разделяющего трёхходового клапана

Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника.

Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя.

Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.

Схема установки разделяющего трёхходового клапана

Схемы установки смешивающего трёхходового клапана на разделение

Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим.

Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.

На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника.

При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.

Схема подключения смешивающего трёхходового клапана для разделения потока, к напорному коллектору

Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане.

Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.

Схему подключения трёхходового клапана, разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя.

Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.

При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.
Или как вариант электрокотел.

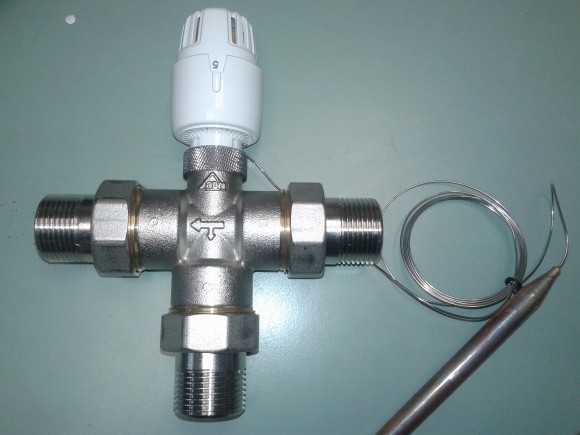

Трехходовой смесительный клапан с термоголовкой

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.

температурные перепады на улице;
солнечная активность;
сила ветра;
наличие бытовых приборов, генерирующих тепло.

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Качественное изменение свойств радиатора.
Количественное регулирование выделяемого тепла.
В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.

Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.

Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

Электрический мотор.
Редуктор, состоящий из нескольких шестеренок.
Выходной вал, которым привод вращает клапан или другое устройство.
Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
Управляющая электроника, которая расположена на печатной плате.
Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

трехходовые краны для отопления с электроприводом в виде электрического магнита;
трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Как подключить трехходовой кран на теплые полы?

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Содержание

Особенности трехходового клапана
Критерии подбора
Характеристики двухходового клапана
Схема подключения трехходового клапана
Видео: Тёплый пол своими руками: нужен ли трёхходовой кран
Общая информация
Кран для водяного тёплого пола
Часть смесителя
Зачем нужен?
Двухходовой
Из чего состоит
Как работает
Трехходовой
Устройство
Принцип работы
Термоголовка
Сервопривод
Инструменты и материалы
Процесс монтажа
Полезное видео
Выводы

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой.

Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

горячая вода поступает к коллектору, входящему в систему теплого пола;
при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
внутри происходит смешивание двух потоков;
после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

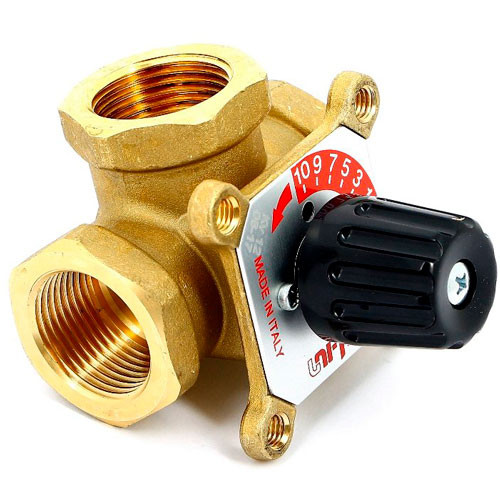

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

Трехходовые клапаны Esbe модели VTA320

Характеристики двухходового клапана

Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости.

Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

Схема подключения трехходового смесительного клапана

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

клапан обратный;
датчик температурный;
насос циркуляционный;
смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
Распределение теплоносителя по трубам теплого пола.
Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

Водяной теплый пол — высокоинерционная система, управление которой имеет отложенный результат.

То есть, реакция на любое корректирующее воздействие будет физически ощущаться не сразу, что требует более аккуратной и мягкой настройки.

Иначе можно получить слишком ярко выраженное изменение режима работы — от полной остановки, до максимального нагрева поверхности.

Все управление системой сосредоточено в смесительном узле, осуществляющем подмешивание более холодных потоков в исходный горячий. Основным устройством, выполняющим это действие в составе узла, является смесительный клапан. Рассмотрим его функционирование повнимательнее.

Смесительный клапан для теплого пола — это устройство, осуществляющее соединение исходного горячего потока прямой линии с остывшим обратным. Дело в том, что в магистрали, приводящей поток питания к смесительному узлу, температура теплоносителя максимально высока. Она может составлять до 90-95 градусов. Если такой теплоноситель напрямую запускать в трубы теплого пола, то в помещении станет слишком жарко. Проблему решают путем подмешивания остывшей обратки к прямому потоку.

Если обратка имеет около 30 градусов, то при смешивании с прямым потоком с температурой около 90 градусов можно получить любое значение в этих пределах, главное — определиться, какая температура нужна и смешать теплоноситель в нужной пропорции. И, если за температурой наблюдают различные датчики, да и сами жильцы вполне в состоянии определить наиболее комфортный режим действия теплого пола, то сам процесс смешивания потоков горячей и остывшей воды выполняется при помощи смесительного клапана.

Кран для водяного тёплого пола

Термостатический смесительный кран — полное название этого устройства, или иное название смесительного клапана.

Дело в том, что существует множество производителей, по-разному именующих свою продукцию, кроме того, технический перевод иногда осуществляется без учета устоявшихся терминов.

Отсюда могут возникнуть некоторые расхождения в терминологии, что несколько неудобно, но терпимо.

Чаще всего, смесительным краном называют двухходовой клапан теплого пола, но возможны любые варианты.

Часть смесителя

Смеситель для теплого пола, решающий вопросы контроля, настройки и регулирования режима работы системы теплого пола, базируется именно на действии клапана.

Без его участия функционирование смесительного узла не может осуществляться, поэтому можно вполне ответственно заявить: роль смесительного клапана — ключевая, вся работа узла построена на нем.

Помимо крана, в узле присутствует насосная группа, подробно рассмотренная в другой статье.

Зачем нужен?

Смесительный клапан для водяного теплого пола, в зависимости от конструкции, предназначен для разных целей.

Он призван либо ограничивать поступление горячего теплоносителя, либо напрямую смешивать потоки (прямой и обратный), выдавая на выходе готовый к запуску в контуры системы теплоноситель.

Таким образом, смесительный кран для теплого пола выполняет как регулировочную функцию, так и полностью осуществляет процесс образования состава с нужными параметрами. Все смежные устройства работают на создание нужных условий — давление и производительность, скорость потока, регулирование и распределение по петлям и т. д. Но само по себе создание смеси с заданной температурой — прерогатива именно смесительного клапана.

Имеется два типа смесительных клапанов:

Двухходовой. Другое название — питающий клапан. Считается более устойчивым в работе, не допускающим резких воздействий на систему, чреватых неприятными последствиями. Применяется на относительно небольших (до 200 кв. м.) площадях.
Трехходовой. Конструктивно отличается от двухходового клапана. Производит смешивание и выдачу готового теплоносителя, может быть использован на системах любой мощности, обогревающих любые площади. Трехходовой смесительный клапан для теплого пола имеет некоторые опасные для системы свойства, отчего среди специалистов нередко считается способным на создание аварийной ситуации.

Двухходовой

Из чего состоит

Двухходовой клапан для теплого пола — это устройство, ограничивающее доступ горячего потока в систему труб теплого пола. Он на определенную величину перекрывает просвет канала, проводящего горячий прямой поток, снижая в определенных пределах его поступление или, наоборот, увеличивая его для подъема рабочей температуры. Фактически двухходовой клапан — это обычный кран, как его иногда и называют.

Внимание! Строго говоря, двухходовой клапан не является именно клапаном в полном понимании этого термина, однако, устоявшаяся терминология предпочитает такое обозначение устройства.

Как работает

Двухходовой клапан устанавливается в разрыв прямого магистрального трубопровода и устанавливает определенный режим подпитки горячим теплоносителем рабочей смеси.

Для упрощенного представления о его действии можно рассмотреть действие горячего вентиля в смесителе — от величины открытия зависит температура воды, идущей из крана.

Примерно так же работает двухходовой кран, единственным отличием становится то, что смешивание производится не двух отдельных, а одного и того же потока, имеющего разницу температур в разных участках.

Трехходовой

Устройство

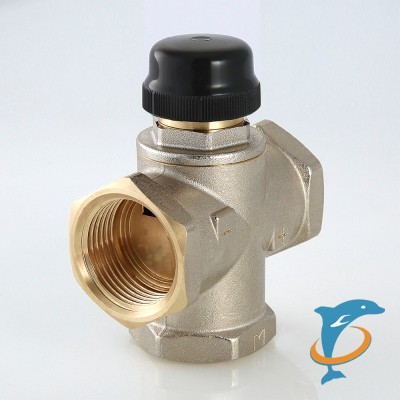

Трехходовой клапан для теплого пола имеет один вход для горячей воды, средний вход — для обратки и выход для выдачи готовой смеси с определенной температурой. Между первым и вторым входами имеется заслонка, которая способна по необходимости перекрывать один поток, одновременно открывая просвет для следования второго. Таким образом, происходит смешивание прямого и обратного потоков — настройка нужной температуры теплоносителя.

Принцип работы

Работа может происходить как в ручном, так и в автоматическом режиме.

Трехходовой кран для теплого пола устанавливается в разрыв прямого магистрального трубопровода с одновременным подключением к среднему входу перемычки, идущей на обратку.

Выход клапана выдает смесь прямого и обратного потока, температура которого может изменяться в пределах их температур. Изменение положения регулировочного вентиля клапана одновременно увеличивает один и уменьшает другой поток, делая смесь либо теплее, либо холоднее.

Другое оборудование, входящее в состав смесительного узла: коллектор.

Термоголовка

Термоголовка для теплого пола — автоматический регулятор величины потока в зависимости от температуры.

Работает на принципе изменения объема газа, который от нагревания расширяется и начинает давить на мембрану, приводящую в действие шток регулятора просвета потока.

Исполнительный орган — либо конус на штоке, движущийся вверх-вниз и открывающий/закрывающий просвет, либо поворотный механизм наподобие шарового.

Достоинства термоголовки:

Непрерывность действия.
Автоматический характер работы, не требующий вмешательства (только для первичной настройки).

При этом имеются некоторые недостатки:

Регулируется температура непосредственно на вентиле, а не на трубах теплого пола, что требует периодического изменения настроек термоголовки.
Механические устройства со временем изменяют свои характеристики — меняется упругость мембраны, от постоянного воздействия тепла выходят из строя резиновые детали.

Большинство современных двух- и трехходовых клапанов снабжаются терморегуляторами.

Сервопривод

Сервопривод для теплого пола — это устройство, осуществляющее механическое воздействие на клапан, открывая или закрывая его по сигналу от датчика (в нашем случае — от датчика температуры).

Существуют такие типы сервоприводов:

Механический. Работает по принципу температурных изменений (термопара, расширяющийся газ), недорогой и доступный регулятор, но не имеющий достаточной точности настроек и несколько запаздывающий с откликом на изменения условий. Термоголовка — тоже один из таких сервоприводов.
Электрический. Это небольшой электродвигатель, регулирующий положение вентиля (штока или иных конструктивных элементов данного устройства) по сигналу от датчика. Такая регулировка имеет намного более высокую точность, позволяет действовать намного тоньше, меньше зависит от инерции системы. При этом устройства такого типа довольно дороги.
Дистанционный сервопривод. Используется система датчиков (два и более), реагирующих на изменения условий функционирования и подающих сигналы на сервопривод в полностью автоматическом режиме, что позволяет системе функционировать без вмешательства человека. Стоимость такой системы довольно высока, что ограничивает ее применение в частных домах.

По характеру работы сервоприводы бывают:

Нормально открытый.
Нормально закрытый.

Названия устройств говорят сами за себя — один работает на перекрытие потока и максимально открывает его при отсутствии сигнала с датчика, другой — наоборот. При этом имеются т. н. универсальные сервоприводы, которые могут быть переключены на то или иное рабочее положение.

Инструменты и материалы

Установка клапана производится с использованием штатных комплектующих — прокладок и прочих сопутствующих элементов.

Для работы понадобятся:

Набор гаечных ключей.
Сантехническая подмотка (лента ФУМ, натуральное волокно и пр.).
Пассатижи, отвертка.

Каких-либо специализированных инструментов или устройств, чаще всего, не требуется, но при необходимости следует использовать соответствующие принадлежности.

Процесс монтажа

Установка клапана состоит в присоединении его к надлежащим трубопроводам. Необходимо перед присоединением еще раз убедиться в правильности соединения, отсутствии ошибок.

Для соединений на устройстве имеется внешняя или внутренняя резьба, на которую навинчивается накидная гайка (или соответствующий фитинг) трубопровода. Предварительно необходимо подмотать резьбу уплотняющим материалом — лентой ФУМ, натуральными или иными материалами.

При соединениях следует использовать штатные прокладки, прилагающиеся в комплекте изделия, или использовать отдельно приобретенные прокладки нужной толщины и диаметра, купленные в магазине. Все соединения должны быть довольно плотными во избежание протечек, без перекосов по резьбе.

Внимание! Условия работы устройства довольно сложны, от высокой температуры плотность резьбовых соединений может быть ослаблена, поэтому следует отнестись к подключению клапана ответственно.

Полезное видео

Ознакомиться визуально с примером установки трехходового клапана вы можете на видео ниже:

Выводы

Смесительный клапан — это основной элемент системы регулировки теплого пола, осуществляющий прямое воздействие на потоки горячего и остывшего теплоносителя и поддерживающий рабочую температуру системы. Действие двух- или трехходового крана является наиболее ответственной функцией смесительного узла, от нее зависит качество и точность регулирования режима работы теплого пола.

Важность и значительность устройства требует повышенного внимания к его работоспособности, иначе возможны сбои в работе всего теплого пола, чреватые прекращением обогрева дома.

Three-way reversing valve

Articles

Three-way reversing valve

Flat sealing 0002 G3/4

DN	D	L	L1	H	SW	KVS	EAN	Статья №
15
15
15
15
15
62	25,5	26,0	30	2,47	4024052222711	4160-02. 000
20	G1	71	35,5	31,0	37	3,48	4024052223114	4160-03.000
25	G1 1/4	84	42,0	33,5	47	5,12	4024052223510	4160-04.000

SW = Spanner Открытие

Трехвопроводно-реверсирующая клапана

0007 Flat sealing

DN	D	L	L1	H	SW	Kvs	EAN	Статья №
15	G3/4	62	25,5	26,0 9009 0003	30	2,47	4024052222711	4160-02. 000
20	G1	71	35,5	31,0	37	3,48	4024052223114	4160-03.000
25	G1 1/4	84	42,0	33,5	47	5,12	4024052223510	4160-04.000

SW = Отверстие под ключ

Принадлежности – Плоское уплотнение

Соединительный ниппель для трехходового реверсивного клапана с плоским уплотнением0013

EAN

Article No

15 (1/2″)

R1/2

27,5

13,2

4024052222810

4160-02. 010

20 (3/4″)

R3/4

30,5

14,5

4024052223213

4160-03.010

25 (1″)

33,0

16,8

4024052223619

4160-04.010

Ø Pipe

20 (3/4″)

23,0

17,0

4024052225217

4160-22. 039

25 (1″)

27,0

20,0

4024052225415

4160-28.039

Connecting nipple for flat sealing three-way reversing valves

27,5

66666666666666666666666666666. /горячее масло и общий трехходовой клапан?

Делитесь оптимизированными решениями, профессиональными знаниями в области клапанов и новостями отрасли

Поиск товаров

Трехходовой регулирующий клапан должен выдерживать высокие температуры, около 350 градусов по Цельсию, поэтому его конструкция отличается от других трехходовых запорных клапанов.

Добавьте заголовок, чтобы начать создание оглавления

Для требуемых условий теплового масла трехходовой регулирующий клапан должен выдерживать высокую температуру, около 350 градусов по Цельсию, поэтому его конструкция отличается от других трехходовых запорных клапанов. . Чертеж трехходовых регулирующих клапанов с электроприводом

Трехходовые регулирующие клапаны для термомасла

Высокотемпературные трехходовые регулирующие клапаны

Трехходовые регулирующие клапаны сконструированы с тремя входными отверстиями: AB, A и B. Этот тип регулирующего клапана модулирует пропускную способность и может направлять поток на два выпускных отверстия или смешивать два впускных отверстия с одним выпускным отверстием при разных температурах или давлениях.

двухходовые регулирующие клапаны с термомасломтрехходовые регулирующие клапаны с термомаслом

Отличие конструкции трехходового регулирующего клапана для горячего масла

Конструкция крышки. THINKTANK использует сильфонную крышку из нержавеющей стали и гибкую графитовую набивку в качестве двойного уплотнения для защиты характеристик привода и эффективной изоляции среды в трубопроводе от внешней среды, что значительно повышает безопасность и надежность уплотнения продукта.
Этот 3-ходовой регулирующий клапан был специально разработан для системы контроля температуры масляной печи машины термофиксации в текстильной промышленности.
Обычно он представляет собой пневматический или электрический привод с входным сигналом 4~20 мА или управляющим сигналом включения/выключения для изменения открытия клапана. В то же время изолирующий сигнал открытия клапана будет обеспечивать обратную связь с системой управления.
3-ходовые регулирующие клапаны с термальным маслом обычно открываются, поэтому их стабильность выше, чем у других.
Сервоусилитель использует глубокую динамическую отрицательную обратную связь для повышения точности регулировки.
Электрический/пневматический трехходовой регулирующий клапан, используемый для автоматизации теплопроводного маслосбережения. По сравнению с односедельными, двухседельными регулирующими клапанами или регулирующими клапанами с втулкой/клеткой, одна и та же система может сэкономить один единичный клапан, упростить конструкцию и снизить затраты для конечных пользователей.
Существует множество электрических приводов, которые можно использовать для 4–20 мА или 0–10 мА постоянного тока или 1–5 В постоянного тока, 0–10 В постоянного тока, с источником питания 380 В переменного тока, 220 В переменного тока, 24 В постоянного тока или просто с подачей воздуха. 2 ~ 6 бар.
При использовании электронного привода для управления открытием клапана с помощью токового сигнала сервоусилитель не требуется.
Крышка с сильфонным уплотнением полностью герметизирует подвижный шток, предотвращая любую утечку жидкости.
3-ходовой регулирующий клапан с горячим маслом не только направляется втулкой на крышке клапана, но также направляется боковой частью плунжера клапана и внутренней поверхностью седла клапана, с большой направляющей площадью и надежной работой.

3-ходовой регулирующий клапан, используемый для горячего масла

Практический пример применения теплового масла (моторизованный 3-ходовой регулирующий клапан)

Этот жидкий раствор предназначен для клиента из Индии, работающего над проектом по производству теплового масла. На объекте нет управляющего оборудования, такого как контроллер, поэтому мы предоставляем комплексное решение по параметрам заказчика.

трехходовые регулирующие клапаны с электроприводом

Параметры процесса

Расход прибл. : 120 м³/ч
Высота напора прибл.: 45 м л. в.
Среда: Therminol 66
Рабочая температура: 280 °C
Макс. допустимая рабочая температура: 335 °C
Клапан регулирующий с приводом в 3-ходовом исполнении с фланцами и сильфонным уплотнением
Номинальный размер: DN150
Номинальное давление: PN16
Функция клапана: Распределительная функция
Привод: Электропривод предпочтительно (ARI)

Решение и принцип клапана

Тепловое масло поступает в оборудование через трехходовой регулирующий клапан, а датчик температуры собирает технологические переменные на оборудовании и передает параметры на контроллер. После сравнения переменной процесса с заданным значением контроллер посылает корректирующий сигнал на трехходовой регулирующий клапан, в случае модулирования открытия клапана для достижения требуемого значения.

Когда температура термомасла в оборудовании ниже уставки, контроллер посылает аналоговый сигнал на увеличение открытия в левом → правом горизонтальном канале 3-ходового регулирующего клапана.

И наоборот, когда температура термомасла выше заданного значения, контроллер посылает сигнал, чтобы позволить трехходовому регулирующему клапану уменьшить открытие левого → правого канала, в то время как открытие левого/нижнего канала увеличилось, позволяя среде (тепловое масло) для циркуляции обратно в поток.

Трехходовой регулирующий клапан с термомаслом

Трехходовой регулирующий клапан с термомаслом Чертеж

Трехходовой регулирующий клапан с электроприводом dn125 чертеж

Принцип и состав устройства контроля температуры термомасла

Устройство контроля температуры термомасла содержит циркулирующее масло насос, электронагреватель, охладитель, клапан охлаждения, датчик температуры, масляный бак, комплект клапанов и панель управления. Устройство контроля температуры особенно подходит для нужд высокотемпературного охлаждения (ниже температуры замерзания) и основано на нагреве в качестве основной цели, а устройство часто охлаждает в качестве дополнения.
Блок контроля температуры панели управления (ПЛК или измеритель контроля температуры) используется для определения температуры возвратного масла с помощью датчика температуры, управления (ПИД) электрическим нагревателем и клапаном охлаждения, а затем контроля процесса нагрева и охлаждения: после масло нагревается нагревателем, тепло передается оборудованию за счет принудительной циркуляции масляного насоса, а масло сбрасывается в оборудование и нагревает оборудование. После экзотермического и прогрева оборудования температура падает и затем циркулирует в нагреватель для циркуляционного нагрева; когда температура превышает установленную температуру, нагреватель останавливается, а охлаждающий клапан (или вентилятор) открывается для охлаждения, чтобы поддерживать постоянную температуру устройства на заданной рабочей температуре.
Отдельно установленный масляный бак имеет три функции: пополнение масла, выпуск и расширение, чтобы обеспечить стабильную работу устройства контроля температуры теплового масла.

Особенности устройства

Использование термомасла в качестве рабочей среды и реализация высокотемпературной работы при нормальном давлении. Обычно используемый диапазон температур составляет 0 ~ 400 ℃.
Электронагревательная трубка из никель-хромового сплава, датчик температуры PT100.
Теплопроводный масляный насос использует высокотемпературное механическое уплотнение.
Шкаф управления оснащен сенсорным экраном и ПЛК SIEMENS, измерителем температуры FUJI и электрическим оборудованием Schneider.
Функция автоматической регулировки PID процесса контроля температуры может обеспечить точность контроля температуры: ± 1 ℃, рабочую температуру можно установить в любое время.
Панель управления имеет функцию защиты от перегрева, нехватки масла, сухого горения, защиты от перегрузки и автоматического выхлопа.
Устройство контроля температуры всего завода, установленного на салазках, каждый контроль температуры независимо.

В заключение

Являясь надежным производителем клапанов, THINKTANK предлагает множество решений для клапанов для наших клиентов, таких как расширительные охлаждающие трубки, сильфонная крышка из нержавеющей стали и тримы с направляющей клеткой со сбалансированной/дебалансной клеткой для удовлетворения уникальных условий. Как правило, наши сильфоны из нержавеющей стали эффективно подходят для диапазона рабочих температур клапана 662 °F. Таким образом, эти регулирующие клапаны могут регулировать тепловое масло или тепловое масло, горячее масло, высокотемпературную воду, пар и другие критические среды. Если вас интересует дополнительная информация, свяжитесь с нами по электронной почте cncontrolvalve.com

Обладая знаниями в области клапанов и богатым опытом работы в нефтегазовой, химической промышленности, текстильных фабриках, электростанциях и сахарных заводах. Компания THINKTANK стала ведущим производителем прецизионных регулирующих клапанов нового поколения.

Имея клиентскую базу, в которую входят более 42 ведущих мировых инженеров и подрядчиков, а также международные бренды клапанов, THINKTANK Valves предлагает экономичные клапаны, которые помогают нашим клиентам автоматизировать управление технологическими процессами, не переплачивая за это.

Facebook
Twitter
Pinterest
Измерение расхода: простое руководство для начинающих
Расходомер используется на горнодобывающих, нефтегазовых, химических и электростанциях. Основное назначение расходомера – измерение количества материала, протекающего в трубопроводах, то есть расчет расхода вещества через заданное сечение потока.
Читать далее
Диаграмма спецификации труб 101
Спецификация труб указывает толщину стенки трубы. По мере увеличения количества схем труб увеличивается и толщина труб. Основная роль труб заключается в транспортировке технологических сред, таких как газ, воздух, шлам, пар, жидкость или смешанная среда и т. д., под внутренним давлением, внешним давлением или обоими способами.
Читать далее
Производитель пережимных клапанов
Пережимные клапаны подходят для изоляции и контроля абразивных, коррозионных и волокнистых материалов. Пережимной клапан все чаще используется в качестве запорного клапана или регулирующего клапана для порошка, шлама, пыли, эмульсий, газообразных материалов, гранулятов, пеллет, сжатого воздуха и других подобных материалов.
Читать далее
Горячие продукты
Блог
Что такое шаровой кран?
Шаровой кран является запорным или запорным клапаном. Двухходовые шаровые краны регулируют поток жидкости или газа с помощью вращающегося шара, штока и отверстия. Шаровой кран также является четвертьоборотным клапаном и может использоваться там, где необходимо быстрое и частое срабатывание.
Обычные шаровые краны имеют относительно плохие характеристики дросселирования, поскольку открытое седло может быстро разрушаться в частично открытом или закрытом положении.
Часто задаваемые вопросы
1. Каковы преимущества двухходовых шаровых кранов?
Они обеспечивают надежную герметизацию. Шар тщательно отполирован, чтобы обеспечить герметичность, снижая вероятность утечек, даже если система не используется в течение длительного времени.
Они изготовлены из очень прочных и долговечных материалов, таких как углеродистая сталь или нержавеющая сталь. Двухходовые шаровые краны из нержавеющей стали очень устойчивы и используются в суровых условиях с высокими температурами и химическими веществами.
Обеспечивают более быстрое отключение благодаря четвертьоборотному клапану. Он называется четвертьоборотным, потому что рукоятке требуется только четверть оборота (поворот на 90°), чтобы разрешить или заблокировать поток среды, что чрезвычайно важно в аварийных ситуациях.
Легко определить открытое или закрытое состояние клапана, так как вы можете визуально определить положение рукоятки.
2. Когда следует использовать двухходовые шаровые краны?
Следующий контрольный список можно использовать, чтобы убедиться, что 2-ходовой шаровой кран подходит для использования.
Требуется более 2 портов: Шаровой кран может иметь от 2 до 4 портов (2-ходовые, 3-ходовые или 4-ходовые шаровые краны).
Меньшая пропускная способность: 2-ходовые шаровые краны обычно имеют меньший диаметр и меньшую пропускную способность.
Более высокая скорость открытия или закрытия: требуется всего четверть оборота (поворот на 90°), чтобы разрешить или заблокировать поток среды.
Требуется герметичное уплотнение и полная отсечка: 2-ходовые шаровые краны обеспечивают надежную герметизацию.
Используется для приложений с низким давлением: это предотвращает гидравлический удар (гидравлический удар).
Используется для неабразивных сред: шаровые краны обычно имеют мягкое седло, что делает их непригодными для абразивных сред. Мягкие уплотнения могут быть повреждены твердыми частицами или застрять в полостях корпуса.
3. Какие бывают корпуса для 2-ходового шарового крана?
Существует 3 наиболее часто используемых конструкции: корпуса из 1, 2 или 3 частей, которые влияют на то, как клапан собирается и обслуживается.
Односоставные клапаны нельзя разбирать для обслуживания. Это самый дешевый вариант, который часто используется для приложений с низкими требованиями.
Клапаны
, состоящие из 2 частей, можно разбирать для технического обслуживания и осмотра. Клапан необходимо полностью снять с трубопровода, чтобы разделить две части.
Клапаны
из 3-х частей являются наиболее дорогим вариантом, так как клапан можно отремонтировать, не снимая полностью весь клапан с трубопровода.
4. Какие существуют типы мячей?
В зависимости от того, как шар поддерживается, существует либо конструкция с плавающим шаром, либо конструкция с цапфой.
В конструкции с плавающим шаром мяч удерживается между седлами. Он используется для клапанов с малым проходным сечением (до 6 дюймов) в классах 150 и 300.
В конструкции с цапфой шар поддерживается ниже шара. Клапаны классов 150 и 300 с номиналом 8 дюймов и выше обычно указаны с шариковой конструкцией, установленной на цапфе. Клапаны класса 600 и выше обычно имеют конструкцию с креплением на цапфе размером 1 1/2 дюйма и выше.
5. Какие существуют типы портов?
Шаровые краны доступны со следующими конфигурациями портов:
Уменьшенный порт
Порт Вентури
Полный порт
Для большинства применений используются шаровые краны с уменьшенным проходом, поскольку они менее дороги, чем полнопроходные или полнопроходные клапаны.
Полнопроходные клапаны используются в трубопроводах, которые часто подвергаются очистке скребками и требуют, чтобы диаметр шарового клапана соответствовал внутреннему диаметру трубопровода.
Они также предназначены для врезки под давлением и там, где перепад давления на клапане становится очень критическим.
6. Какие конструкции седла доступны для шаровых кранов?
Конструкция с мягким седлом: Шаровые краны обычно снабжены мягкими седлами, такими как PTFE, заполненный PTFE, нейлон, Buna-N и неопрен. Эти мягкие седла ограничивают максимальную рабочую температуру и делают клапан непригодным для работы с абразивными материалами.
Антистатическое исполнение: Когда клапаны снабжены мягкими седлами, антистатическая конструкция обеспечивает электрическую непрерывность между шаром, штоком и корпусом клапана.
Конструкция «металл по металлу»: Для применения в абразивных средах или в условиях высокой герметичности, таких как очень высокое давление, температура выше 392°F или если в жидкости присутствуют твердые частицы, можно использовать шаровые краны с седлом металл по металлу. Они имеют покрытие из карбида вольфрама.
Для работы в условиях высоких температур клапаны обычно оснащаются удлиняющими крышками, чтобы гарантировать, что оператор находится в зоне температуры окружающей среды. Шаровые краны с металлическим седлом обычно используются в тех случаях, когда требуется высокий уровень безопасности, например, в системе HIPPS. Испытание седла на герметичность проводят в соответствии с BS 6755, часть I, класс B.
7. Как эффективно и безопасно использовать двухходовой шаровой кран?
Двухходовые шаровые краны лучше всего использовать в системах с низким давлением, чтобы предотвратить гидравлический удар (гидравлический удар). Двухходовые шаровые краны обеспечивают более быстрое отключение благодаря четвертьоборотному клапану. Такое резкое отключение среды может вызвать скачок давления, создающий шум, как будто по трубам ударяют молотком (гидравлический удар). Этот мощный гидравлический удар может разрушить систему и вызвать утечку. Чтобы уменьшить последствия гидравлического удара, можно установить несколько устройств безопасности, таких как расширительные баки, аккумуляторы и продувочные клапаны.
Если клапаны используются для работы с газом под высоким давлением, используйте уплотнительные кольца взрывной декомпрессии. При использовании обычных эластомерных уплотнительных колец существует вероятность поглощения газа молекулярной структурой. Если клапан подвергается внезапной декомпрессии, газ будет быстро расширяться и может разрушить уплотнительное кольцо. Чтобы исключить эту возможность, доступны специальные уплотнительные кольца или манжетные уплотнения, подходящие для таких условий эксплуатации.

Если требуется пожаробезопасная конструкция, клапан будет иметь маркировку «FIRE-SAFE» в соответствии с одной из следующих спецификаций: ISO 1049.7, BS 6755-2, API 607 или API 6FA.
У 2-ходовых шаровых кранов тоже есть шанс выйти из строя. Клапан либо не закрывался полностью из-за поврежденного уплотнения, либо клапан не двигался, так как мусор блокировал клапан. Важно проводить частые проверки, чтобы убедиться, что уплотнение не повреждено, и удалить любой мусор, попавший в клапан.
8. На что обратить внимание при покупке шарового крана?
При покупке двухходового шарового крана обратите внимание на следующее:
Размер клапана
Класс давления
Тип шара: плавающий шар или конструкция с креплением на цапфе
Шаблон: стандартный шаблон или короткий шаблон
Диаметр отверстия: полнопроходной или уменьшенный
Концы: фланцевые, под приварку враструб, с резьбой или под приварку встык
Антистатическое устройство
Детали привода: рычаг, редуктор или привод (электрический, пневматический или гидравлический)
Задвижка надземная или подземная с удлиненным штоком (указать глубину заглубления и размер выступа штока)
Корпус, посадочные кольца, отделка, цапфа, уплотнения, болты, гайки, прокладки и упаковочный материал
Сертификационные требования
При необходимости обратите внимание на следующее:
Подъемные проушины или проушины: обычно указываются для клапанов весом более 250 кг
Седло (если клапан не с мягким седлом, например, с металлическим седлом)
Ориентация клапана (если клапан не установлен штоком вверх)
Опора клапана (если требуется расчетом напряжения): изготавливается по индивидуальному заказу, обычно не поставляется как часть стандартной конструкции
Расстояние между сторонами (если нестандартное)
Блокировочное устройство (при необходимости): для удержания клапана в заблокированном открытом или закрытом положении
Дренажный патрубок (при необходимости)
Штуцер для ввода герметика (при необходимости)
Горячая врезка (при необходимости)
Испытание на пожаробезопасность (при необходимости)
Встроенный байпас (при необходимости)
Спецификация окраски (применимо к проекту)
Получите 2-ходовые шаровые краны сегодня
Lian Ee Hydraulics уже 30 лет находит инновационные решения для самых сложных гидравлических соединений в мире. Мы поставляем надежные 2-ходовые шаровые краны, которые подходят для всех ваших гидравлических потребностей. Посмотреть их здесь.
Как правильно использовать 3-ходовой клапан в различных приложениях
Чтобы понять, что такое Т-образный и L-образный трехходовые клапаны и чем они отличаются друг от друга, важно сначала определить, что означает каждый из этих терминов. Четко определив каждый термин, разницу в целях направленного потока будет легче понять. Во-первых, давайте точно определим, что делает отводной клапан.
При простом сравнении 3-ходовой клапан имеет на один порт больше, чем 2-ходовой клапан. Но почему? Двухходовой клапан позволяет жидкости входить в клапан через один порт и выходить через другой. Наличие третьего порта позволяет жидкости двигаться по альтернативному пути либо при выходе, либо при входе в клапан. Это позволяет жидкости либо выходить из клапана более чем из одной точки, либо поступать в клапан более чем из одной точки.
В ряде промышленных применений используются 2-ходовые клапаны, обеспечивающие двухпозиционное обслуживание жидкости. В приложениях, требующих постоянного расхода, используются 3-ходовые клапаны с тремя соединительными портами, имеющими маркировку A, B и AB. Трехходовые клапаны могут отводить поток жидкости в двух направлениях или смешивать жидкости из двух разных источников.
При использовании 3-ходовых клапанов для смешивания жидкости поступают в корпус клапана через порты A и B. Рабочие жидкости с различными физическими или химическими свойствами смешиваются в корпусе клапана перед подачей через выпускной порт AB. 3-ходовые смесительные клапаны жизненно необходимы для смешивания жидкостей или газов с разными температурами и давлением, прежде чем отправить их через выпускное отверстие с желаемыми свойствами.
Для 3-ходовых отводных клапанов порт AB действует как вход, а порты A и B становятся выходами. Поворот шпинделя направляет поток влево или вправо, вверх или вниз, в зависимости от ориентации системы трубопроводов. Когда поток движется от AB к A, клапан перекрывает поток жидкости к порту B. Изменение положения шпинделя перенаправляет поток жидкости от AB к B и блокирует поток к порту A.
[86,603,1338]]
3-ходовые клапаны доступны в двух внутренних конструкциях. Это клапаны L-типа (L-порт) или T-типа (T-порт). Внутренние структуры клапана определяют направление потока через корпус клапана. Конструкция T-образного порта подходит для распределения общих входов по разным направлениям, а конструкция L-образного порта облегчает смешивание нескольких источников с общими выходами. 3-ходовые клапаны, как и 2-ходовые аналоги, могут использовать приводы, которые улучшают их реакцию и повышают точность в различных промышленных применениях.
Многопортовые конфигурации 3-ходовых клапанов делают их экономичной альтернативой использованию нескольких 2-ходовых клапанов со сложной автоматизацией. Один 3-ходовой клапан может обеспечить направленное управление жидкостью и отключение. Эти клапаны обеспечивают надежную работу с жидкостями в системах отопления и охлаждения, парах и котлах, процессах смешивания химических веществ, гидравлических и пневматических системах. 3-ходовые клапаны также подходят для использования в качестве перепускных клапанов в трубопроводных системах с первичным и вторичным контурами.
L-образный порт по сравнению с T-образным 3-ходовым клапаном
На рынке доступны различные многоходовые клапаны, начиная от 3-ходовых шаровых кранов, 3-ходовых шаровых кранов, 3-ходовых дроссельных клапанов и 3-ходовых задвижек. клапаны. Трехходовые шаровые краны пользуются наибольшей популярностью благодаря простой конструкции, простоте срабатывания и долговечности. Контроль жидкости, проходящей через эти клапаны, зависит от:
Расположение трубопровода: система трубопроводов горизонтальная или вертикальная?
Направление вращения ручки
Конструкция порта: L-порт или T-порт?
Последующие обсуждения конструкций с L- и T-образными портами относятся к 3-ходовым шаровым кранам. Производители клапанов предусматривают стрелки на рукоятках клапанов, которые имитируют пути потока жидкости через механизм управления. Эти метки указывают направления потока.
Клапаны с L-образным отверстием
Клапан с L-образным отверстием и L-образной формой позволяет сводить жидкость из двух разных впускных отверстий без использования одного и того же впускного отверстия и направляет ее к общему выходу. Имеют два входных и один выходной порт. Клапаны с L-образным отверстием могут использоваться для отвода жидкости в некоторых случаях. Предположим, что впускные порты (A и B) расположены горизонтально, а нижний порт (AB) является выпускным. Начальный поток идет от входного порта (B) к выходному (порт AB).
Возможные положения потока (A, B, C и D) В клапане с отверстием L
Смещение рычага клапана или привода на 90° по часовой стрелке изменяет направление потока с порта A на общий выход AB.
Поворот рычага еще на четверть оборота перемещает клапан на 180°. В этот момент трехходовой клапан перекрывает поток жидкости, проходящий через клапан. Некоторые клапаны с L-образным отверстием могут поворачиваться на 360°, обеспечивая два положения отключения. При вертикальной ориентации L-порта выпускной порт (AB) всегда находится в открытом положении.
Применение клапанов с L-образным отверстием
Универсальность клапанов с L-образным отверстием означает, что они могут обеспечивать закрытие, управление направлением, отвод жидкости или байпас там, где это необходимо. Типичное применение клапанов с L-образным отверстием (вертикальных или горизонтальных) — чередование источников жидкости в процессе.
Т-образные клапаны
Т-образные клапаны в основном отводят жидкости от одного источника к разным выходам или смешивают два источника в одном контуре. Клапаны разделяют или делят поток жидкости на два направления. Поток поступает в клапаны через одно входное отверстие и течет к двум местам назначения.
Т-образные или смесительные клапаны могут иметь все три порта одновременно открытыми. Т-образная схема позволяет рабочей среде течь в двух противоположных направлениях или прямоточном потоке. Общий порт всегда открыт, если Т-образный клапан установлен вертикально.
Возможные положения потока (A, B, C и D) в Т-образном клапане
Поворот рычага клапана или привода на четверть оборота отклоняет поток жидкости в любом направлении — как L- порт клапан. Т-образные клапаны не могут обеспечить конфигурацию «все порты закрыты». Трехходовые клапаны могут иметь ручки-замки, предотвращающие выход механизмов управления потоком за пределы 90°, однако они также могут вращаться на 180° или 360°. Ограничение движения шара или заслонки обеспечивает лучший контроль над объемами жидкости, отводимой или смешиваемой внутри корпуса клапана.
Применение Т-образных клапанов
Т-образных клапанов может обеспечивать постоянный поток жидкости, смешивание сред и отбор проб. Они также подходят для использования в качестве перепускных клапанов. Некоторые общепромышленные применения Т-образных клапанов включают:
Объединение потока жидкости из двух разных источников. Например, в системе трубопроводов на линии по производству напитков клапан может служить основной точкой объединения жидкостей, поступающих из линии чистой воды и резервуара для хранения концентрата сока.
Перенаправление потока от одного источника к двум разным назначениям одновременно. Важно, чтобы давление на входе было сбалансированным и было выше, чем на выходе, чтобы обеспечить плавный процесс смешивания
Изменение расхода между двумя резервуарами-хранилищами или пунктами назначения (при использовании в качестве клапана L-порта)
Советы по Выбор и техническое обслуживание трехходовых клапанов
Существует несколько рекомендаций, которые инженеры и проектировщики трубопроводов должны учитывать при выборе трехходовых клапанов для различных промышленных применений. Некоторые важные советы включают в себя:
Выберите подходящий размер клапана. Недостаточный размер 3-ходового клапана увеличит затраты на насосную систему. Слишком большой размер клапана снижает затраты на насос, но приводит к неточностям управления. Движения клапана в начале и в конце хода окажут минимальное влияние на распределение жидкости через порты.
Оценка физических и химических свойств рабочих жидкостей. При использовании клапана для смешивания материал клапана и уплотнительные компоненты должны быть совместимы с рабочей средой. Материалы клапана должны соответствовать законодательным нормам и стандартам сертификации.
Номинальные значения давления и температуры трехходовых клапанов должны соответствовать условиям потока и изменениям рабочей жидкости.
Подтвердите типы соединений трехходовых клапанов, чтобы убедиться, что они совместимы с существующими трубопроводами. При выборе клапанов выберите способ соединения, который упростит техническое обслуживание системы трубопроводов, клапанов и приводов. Трехходовые клапаны с фланцевыми соединениями легче обслуживать и заменять, чем их сварные аналоги.
Также обратите внимание на исполнительные механизмы. Какой тип приводов будет соответствовать требованиям трубопроводной системы?
Заключение
Многоходовые конфигурации трехходовых клапанов обеспечивают лучшую гибкость и контроль в различных промышленных приложениях. Клапаны имеют различную внутреннюю конструкцию, которая придает им уникальные рабочие характеристики. Способность одного 3-ходового клапана работать с различными потоками означает, что требуется меньшее количество клапанов. Это снижает затраты на установку, эксплуатацию и техническое обслуживание. Если вы не уверены в своем выборе, обязательно проконсультируйтесь с инженером по арматуре на сайте ValveMan.com, чтобы он помог вам принять правильное решение.
Моторизованные регулирующие клапаны и приводы
В чем разница между приводами AMV и AME?
AMV или AME — обозначения, описывающие способ управления приводом. AMV означает, что привод управляется либо по 2, либо по 3 точкам, AME означает, что привод имеет модулирующее управление. Это очень важное отличие, поскольку не каждый тип управления подходит для каждого приложения. Модулирующие приводы
или приводы AME подходят для точного регулирования потока, поскольку они также имеют сигнал обратной связи и могут очень точно позиционировать себя в соответствии с сигналом от контроллера. Кроме того, приводы AME (иногда также называемые электронной версией приводов) предоставляют больше возможностей для DIP-переключателей и обеспечивают гораздо большую гибкость и варианты управления для клиента. 9Приводы 0746 AMV обычно по умолчанию не имеют активного обратного сигнала, если только внутри не используется потенциометр, и не так точны, когда речь идет о контроле потока, но все же предлагают очень хорошее решение для требований заказчика.
Чем можно заменить привод AME 85?
В настоящее время подходящей заменой могут быть приводы AME 655 или AME 55. В будущем также можно будет использовать привод AME 685.
См. технические подробности для приводов AMB 162/182: https://store.danfoss.com/c/4113
Может ли привод также работать от постоянного напряжения? Что можно сделать, если не работает?
Большинство приводов не работают от переменного и постоянного напряжения, потому что они используют технологию синхронных двигателей. Теперь появляются новые двигатели BLDC, и эта технология может работать с приводами переменного или постоянного тока благодаря так называемому последовательному соединению между статором и ротором электродвигателя.
Приводы такого типа, как AME 435 и AME 655/658/659, могут работать с переменным или постоянным напряжением, но только на 24 В в одной или 230 В в другой версии привода, а не на обоих одновременно. Если у вас в системе напряжение постоянного тока, а актуатор переменного тока, рекомендуем поискать подходящую замену или установить инвертор в вашей системе.
См. технические подробности для приводов AME 435: https://store.danfoss.com/c/4109?q=%3Arelevance%3Adanfoss_producttypehierarchydesc%3AAMV+435%3Adanfoss_producttypehierarchydesc%3AAME+435&text=
Как работает переключатель AUX?
ВСПОМОГАТЕЛЬНЫЕ выключатели — это дополнительные выключатели в приводе, которые посылают сигналы получателю (может быть другой привод, котел, насос или контроллер) при прохождении определенной точки положения привода, обычно это означает достижение конечных положений привода (полностью открытые или закрытые).
Как работает функция безопасности, или так называемая функция пружинного возврата, и что означают SD и SU?
Функция безопасности — это функция приводов, которая по закону или требованию заказчика является обязательной для закрытия или открытия клапана в случае сбоя питания. Часто случается, что питание отключено, и поэтому клапан больше не контролируется. Это может привести к катастрофическим последствиям для области применения/промышленности и, что наиболее важно, для безопасности всех, кто находится рядом с клапаном, поскольку температура воды под давлением в системе может превышать 130°C.
Функция безопасности позволяет автоматически закрывать или открывать клапан (с помощью пружины внутри привода) каждый раз при отключении питания. SD означает пружину вниз, которая переместит привод в крайнее нижнее положение, SU означает пружину вверх, которая переместит привод в крайнее верхнее положение. Вы можете найти обе версии в портфолио Danfoss.
Можем ли мы изменить характеристику привода?
Ответ ДА. Обычно приводы имеют линейную характеристику, но с новыми приводами AME, такими как, например. в АМЕ 435 и АМЕ 655/658/659приводов, вы можете изменить характеристику привода с помощью настроек DIP-переключателя. Для получения дополнительной информации об этом, пожалуйста, посмотрите в листах данных.
Все приводы AME имеют возможность выбора входного сигнала напряжения от контроллера (U) или токового сигнала от контроллера (I) с помощью DIP-переключателя. Также есть дополнительная возможность выбрать, будет ли привод работать от сигнала 0(2)-10В или 0(4)-20мА от контроллера.
Является ли скорость привода фиксированной и постоянной, или я могу модифицировать/изменить ее?
Скорость приводов, использующих синхронные двигатели, фиксируется на частоте, которая используется в напряжении питания 230 В переменного тока. Вы можете увеличить скорость привода, если используете напряжение питания 60 Гц. Однако это решение не рекомендуется, так как вы не сможете узнать, насколько быстрее на самом деле движется привод.
Мы рекомендуем вам выбирать приводы Danfoss AME с технологией двигателей BLDC, поскольку они имеют возможность выбора скорости с помощью DIP-переключателя. Например АМЕ 655/658/659приводы могут перемещаться со скоростью 2 с/мм или 6 с/мм, в зависимости от настройки DIP-переключателя. Чтобы узнать, какие приводы имеют выбираемую скорость, обратитесь в нашу торговую организацию.
Если ход клапана короче хода привода, что мне делать — как мне ввести привод в эксплуатацию?
Часто бывает, что привод имеет больший ход, чем клапан. Приводы Danfoss имеют протокол самостоятельного ввода в эксплуатацию, в котором они автоматически находят конечные положения клапана, на котором они установлены. Привод сам запоминает эти положения и адаптирует свой ход к клапану. Таким образом можно сэкономить много времени и усилий при установке / вводе в эксплуатацию привода на клапане.
Нужно ли использовать переходник для комбинации VF 2/3 DN65-80 и AMV(E) 56?
Да, для этой комбинации необходим переходник из-за другой конструкции шейки клапана для диапазона DN 65-80. Для установки привода на клапан необходим адаптер 065Z0312.
Trinity 87225 Привод трехходового клапана

DN valve	D	L	I	EAN	Статья №

15 (1/2 «)	R1/2
	0016	13,2	4024052222810	4160-02. 010
20 (3/4″)	R3/4	30,5	14 ,5	4024052223213	4160-03.010
25 (1″)	R1	33,0	16,8	4024052223619	4160-04.010


	Ø Pipe
20 (3/4″)	22	23,0	17,0	4024052225217	4160-22. 039
25 (1″)	28	27,0	20,0	4024052225415 9003	4160-28.039	4160-28,039

Поиск по категориямКотлыГорелкиВоздуходувки/ДвигателиРасширительные бачкиФитингиПечиОВКВКМаслоPex/RadiantСантехникаНагреватели для бассейновНасосыБакаккумуляторыТермостаты/Управление/ИнструментыВодонагревателиВодонагревателиФильтры для водыКлапаныВентиляция

* СРОЧНАЯ РАСПРОДАЖА *
А.Ю. McDonald DuraMac
American Standard Water Heaters
American Water Heaters
jpg»> Amtrol Expansion Tanks
Aquamotion
Armstrong Pumps / Parts
Axiom Industries Ltd.
Baxi Tankless Parts
Bell & Gossett
Bosch Parts
Broan Свежий воздух
Бернем
Cash Acme
Cash Acme Expansion Tanks
Charlotte Cast Iron
Chicago Faucets
DAB Water Technology
Danfoss
Direct Brand Hot Surface Ignitors
DiversiTech
Dormont
DuraVent PolyPro
Eemax P. O.U. Водонагреватели
Emmeti Radiant Systems
Eternal Parts
Fernox
Fieldpiece
Насосы Grundfos
Электрические бустеры Hatco
Heat-Fab
Heat-Timer
Honeywell
HTP (Heat Transfer Products)
ICM Controls
Insinkerator
IPEX System 1738 Flue Gas Venting
JPG»> Jandy / Zodiac
Krowne
Laars Heating Systems
Lanair
Legend
LG HVAC Spit Systems
Liberty Pumps
LUXPRO
McDonnell & Miller
Milwaukee Tools
Navien
NTI-NY Thermal, Inc.
- Trinity Cowers
- Trinity Parts
- jpg»> NTI-Руководство/документы
NU-CALGON

NU-CALGON

PRO1 IAQ Thermostats

Raypak

Rehau

RenewAire

Rheem Water Heaters

Riello

Rigid Tools

Robertshaw Heating Supplies

Rotom OEM Blowers / Motors

Sanyo HVAC Split Systems

Sauermann

Schier Grease Interceptors

Sentinel Chemicals

Skuttle Indoor Air Quality Products

Soler & Palau Ventilation

SpacePak Central Air

Spirotherm

gif»> Suntec

Supco HVAC Parts

Taco

Запчасти и аксессуары Takagi

Tekmar

Термодинамические масляные нагреватели для бассейнов

Tjernlund

Toto

TPI — HVAC Test Equipment

TracPipe CounterStrike Flexible Gas Piping

Triangle Tube

Turbomax Indirect Water Heaters

Turbonics / Twin-Flo

Uponor/Wirsbo Radiant Systems

Utica Heating Systems

Viega

jpg»> Viessmann

Wal-Rich

Watts

Webstone

White-Rodgers

Wilo

Zoomlock / RLS

Главная > NTI — NY Thermal, Inc. > Trinity Parts > Привод трехходового клапана Trinity 87225

Далее в Trinity Parts >>

Цена: $159,95

Артикул: 82159

Название производителя: NTI — NY Thermal, Inc.

Деталь № производителя: 87225

Количество:
* Только целое число

Добавить в новый список покупок

Привод трехходового клапана Trinity 82159 Привод трехходового клапана Trinity: 82159 Привод трехходового клапана Trinity: 82159

Trinity 87225 3-ходовой привод VU444A1007B для Combi (T/Ti)
Соответствует TB101 и TB202

Список основных деталей NTI

Обзоры продуктов

Оцените этот продукт: или создайте обзор

(0 оценок, 0 отзывов)


	Ваша корзина пуста. No related posts. Категории : Отоплен Навигация по записям Предыдущая запись: Виды экструдированного пенополистирола: Экструдированный пенополистирол: виды, характеристики, области применения Следующая запись: Печка долгого горения своими руками: Печи длительного горения на дровах своими руками Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти: Рубрики Кровля Крыша Монтаж Окна Отопление Пол Ремонт Системы Стены Строительные советы Утепление Фасад Фундамент Разное 2019 © Все права защищены. Карта сайта
