Системы солнечного отопления • Ваш Солнечный Дом

Что такое активные и пассивные системы солнечного отопления?

  • 1 Что такое активные и пассивные системы солнечного отопления?
    • 1.1 Пассивное солнечное отопление
    • 1.2 Основные отличия активного и пассивного солнечного отопления
  • 2 Вывод: хороши ли солнечные нагревательные панели для вашего дома?

Использование энергии солнца — лучший способ сохранить тепло в вашем доме зимой. Существует два метода солнечного нагрева — пассивное солнечное отопление и активное солнечное отопление.

Пассивное солнечное отопление

Пассивное солнечное отопление относится к технике использования  доступной энергии для поддержания вашего дома в тепле зимой. При таком подходе стены, окна и полы дома должны быть продуманно спроектированы . Для сбора и хранения тепла от солнца в дневное время и постепенного распределения его в каждой комнате.

В пассивном солнечном отоплении не используются активные механизмы для сбора или распределения солнечного тепла по жилым помещениям. Скорее, это включает в себя:

  • Строительство комнат с большими окнами, обращенными к солнцу, чтобы впустить солнечную энергию в комнаты
  • Использование бетонных полов и термомассы для сбора и хранения тепла
  • Нанесение толстой воздухонепроницаемой изоляции на наружные стены для герметизации при нагревании
  • Открытие и закрытие окон и вентиляционных отверстий для регулирования температуры,
  • Использование изолированных жалюзи, занавесок или жалюзи для удержания тепла в холодную погоду

Если при строительстве нового дома вы используете пассивные методы солнечного отопления. Вы можете сэкономить до 30-70 процентов на счете за отопление , в зависимости от вашего местоположения и климата.

Активное солнечное отопление

Активные солнечные отопительные системы отличаются тем что  используют механические устройства: такие как насосы, коллекторы и резервуары для хранения тепла .

В активной солнечной системе отопления коллектор  собирает солнечную энергию  солнца. Воздух или вода (или антифриз) внутри трубы нагреваются теплом, передаваемым коллектором. Это тепло передается либо непосредственно во внутреннее пространство с помощью насоса или вентиляционного механизма, либо сохраняется в системе хранения.

Как активные, так и пассивные системы солнечного отопления дополняют систему отопления вашего дома, доставляя тепло именно туда, где вам нужно. С солнечным отоплением, вы можете избежать огромных счетов за электричество, которые идут с обычными обогревателями. Природная энергия солнца действует как экономичное дополнение к вашей нынешней системе отопления.

Основные отличия активного и пассивного солнечного отопления
  • При активном солнечном обогреве помещения для циркуляции тепла в домах используются насосы, коллекторы, резервуары и другие механизмы.
  • В пассивных системах солнечного отопления коллекторы используются для сбора энергии, а тепло улавливается и циркулирует естественным путем, без использования механических устройств.
  • Активные системы сложнее, чем пассивные системы отопления
  • Пассивные системы обычно дешевле, чем активные системы отопления помещений
  • Пассивные системы лучше всего работают с новыми зданиями, тогда как активные системы могут использоваться как в новых, так и в переоборудованных домах.

Системы пассивного отопления могут быть внедрены только в новых домах, поэтому они актуальны только для тех, кто собирается построить новый дом. В отличие от этого, активное отопление может быть модернизировано в существующих домах традиционными системами отопления разными способами.

Поскольку активное солнечное отопление является более практичным вариантом для большинства из нас, давайте подробнее рассмотрим, как мы можем использовать его для наших домов.

Способы использования активного солнечного отопления

Существует 2 основных типа активных солнечных панельных систем отопления — солнечное воздушное отопление и солнечные водонагревательные системы (гидравлические системы).

1 Солнечное воздушное отопление

Солнечное воздушное отопление напрямую нагревает ваше жилое пространство с помощью комнатных воздухонагревателей. Потолочный или настенный воздухонагреватель подает холодный воздух в солнечный коллектор, где он нагревается, а затем теплый воздух возвращается в помещение.

С установленными на крыше обогревателями воздуховоды используются для подачи нагретого воздуха в помещение. А с настенными комнатными обогревателями, установленными на южных стенах, через стену сделаны отверстия, чтобы воздух мог проходить в комнату.

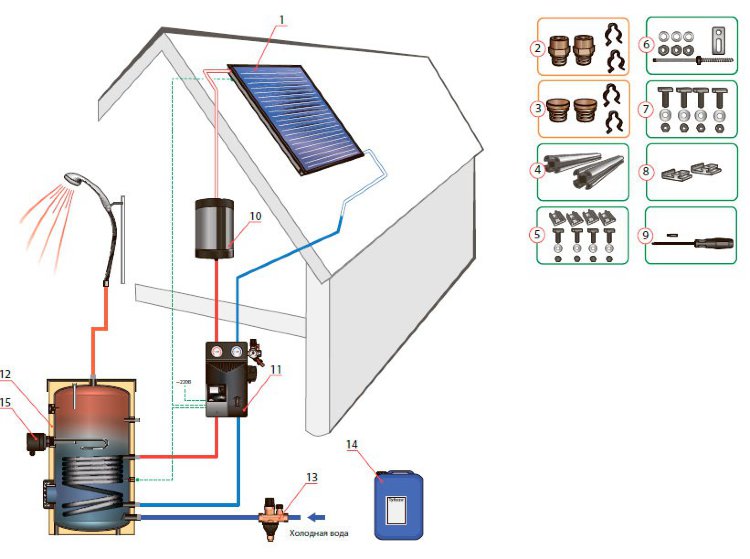

2 Солнечные водонагревательные системы

Солнечные водонагревательные системы  имеют солнечные коллекторы, которые поглощают солнечное излучение и преобразуют его в тепло. Либо нетоксичный гликолевый антифриз, либо вода протекает через солнечные коллекторы, так что тепловая энергия от коллекторов передается жидкости.

Когда жидкость быстро проходит через солнечный коллектор, ее температура увеличивается до 10–20 ° F (5,6–11 ° C). Затем теплая жидкость поступает в теплообменник или резервуар для хранения воды.

Существует 3 основных типа систем солнечного отопления на жидкой основе — системы теплого пола, плинтусы с горячей водой и системы центрального принудительного воздуха. Давайте выясним, как работают эти системы.

1 Солнечные водонагревательные системы: системы теплых полов

В системе  отопления нагретая жидкость движется через систему труб, встроенных в тонкий бетонный пол. Нагретая на солнце жидкость из труб затем излучает тепло в каждую из комнат.

Обычный котел или даже стандартный водонагреватель можно использовать для подачи резервного тепла.

Для обогрева помещения с холодного пуска системы собирающих тепло плит , требуют больше времени, чем другие системы распределения тепла. Однако, после работы они обеспечивают постоянное отопление по всему дому.

2, Солнечные водонагреватели: плинтусы с горячей водой

Системы горячей воды на плинтусе устанавливаются на плинтусе или, как правило, в точке, близкой к земле, что позволяет естественному росту тепла и равномерному распределению тепла в пространстве.

Система труб, установленных в плинтусе, откачивает горячую воду, передавая тепло от нагретой воды в помещение. Холодная вода возвращается в котельную для подогрева и быстрого притока горячей воды.

Для эффективного обогрева помещения плинтусам / радиаторам с горячей водой требуется температура воды от 160 ° до 180 ° F (71 ° — 82 ° C). Поскольку плоские коллекторы могут нагревать жидкость между 90 ° — 120 ° F (32 — 49 ° C), для повышения температуры жидкости, нагретой солнечным светом, используется резервная система нагрева (или вакуумные трубчатые коллекторы).

 3 Солнечные водонагреватели: центральные приточно-вытяжные системы

Жидкостная система отопления преобразуется в систему принудительного воздушного отопления путем размещения нагревательного змеевика (теплообменник жидкость-воздух) в воздуховоде помещения. Когда воздух поступает в воздуховод из помещения, он нагревается от нагреваемой солнечным светом жидкости в теплообменнике. Дополнительное тепло, если требуется, подается печью. Нагревательная катушка должна быть достаточно большой, чтобы передавать необходимое количество тепла в помещение даже при самой низкой рабочей температуре коллектора. Жидкие солнечные тепловые энергетические системы работают лучше всего для центрального отопления в домах.

Система принудительного воздушного отопления. Источник изображения: bluemoongeothermal

 Вывод: хороши ли солнечные нагревательные панели для вашего дома?

Есть несколько причин полагать, что активные и пассивные солнечные системы отопления помещений подойдут для вашего дома:

  • Как активные, так и пассивные солнечные системы отопления помещений значительно снижают ваши счета за электричество в холодную погоду.
  • Они заменяют вредные ископаемые виды топлива, такие как пропан, уголь, нефть и другие.
  • Они помогают устранить загрязнение воздуха и обеспечивают чистую среду обитания

Если вы считаете, что активные или пассивные системы отопления не являются приемлемыми вариантами для вашего дома, есть способ, которым вы все равно можете значительно сократить свои счета за электроэнергию.

Установив фотоэлектрические панели на своих крышах, вы можете использовать бесплатную солнечную энергию для отопления — не тратя большую часть своего дохода на счета за электричество каждый месяц.

Источник

Эта статья прочитана 1460 раз(а)!

Продолжить чтение

  • Солнечные системы теплоснабжения

    65

    Литература по солнечному теплоснабжению В данном разделе публикуются различные статьи по теме применения солнечной энергии для целей горячего водоснабжения и отопления. Переход к статьям, размещенным на нашем сайте. Также, вы можете скачать литературу по ссылкам ниже Коллекторы солнечные. Общие технические…

  • Путеводитель по теме «Солнечное тепло»

    50

    Раздел «Оборудование — Солнечные коллекторы» Раздел «Основы — Солнечное тепло» Раздел «Библиотека — про солнце» См. также полную карту нашего сайта со списком всех статей.

Теплообменники для солнечных водонагревательных систем

Энергосбережение


Солнечные водонагревательные системы используют теплообменники для передачи солнечной энергии, поглощенной солнечными коллекторами, в питьевую (питьевую) воду.

Теплообменники могут быть изготовлены из стали, меди, бронзы, нержавеющей стали, алюминия или чугуна. В системах солнечного отопления обычно используется медь, поскольку она является хорошим теплопроводником и обладает большей устойчивостью к коррозии. Нержавеющая сталь также распространена в «компактных» теплообменниках.

Типы теплообменников

В солнечных водонагревательных системах используются теплообменники трех типов:

  • Жидкостно-жидкостный
    В жидкостно-жидкостном теплообменнике используется жидкий теплоноситель (часто смесь пропиленгликоля и воды), который циркулирует через солнечный коллектор, поглощает тепло, а затем проходит через теплообменник, чтобы передать свое тепло питьевой воде в резервуаре для хранения. Теплоносители, такие как антифриз на основе пропиленгликоля, защищают солнечный коллектор от замерзания в холодную погоду. Теплообменники жидкость-жидкость имеют один или два барьера (одностенные или двойные стенки) между теплоносителем и бытовым водоснабжением. Теплообменник с двойными стенками будет отводить любые утечки теплоносителя из зазора до того, как он попадет в питьевую воду.

    Одностенный теплообменник представляет собой трубу или трубку, окруженную жидкостью. Либо жидкость, проходящая через трубку, либо жидкость, окружающая трубку, может быть жидкостью-теплоносителем, а другой жидкостью может быть питьевая вода. Простой способ построить такой теплообменник — вставить маленькую трубку в большую трубу и циркулировать нагреваемую жидкость во внешней трубе.

    Теплообменники с двойными стенками имеют две стенки между двумя жидкостями. Две стенки с дренажем между ними и обнаружение утечек необходимы, когда теплоноситель токсичен, и часто используются даже с нетоксичными теплоносителями, такими как пропиленгликоль (антифриз). Двойные стенки необходимы в качестве меры безопасности на случай утечек, помогая предотвратить смешивание антифриза с питьевой водой. Примером теплообменника жидкость-жидкость с двойными стенками является «оберточный теплообменник», в котором труба обернута вокруг бака с горячей водой и прикреплена к нему снаружи. Трубка должна быть соответствующим образом изолирована, чтобы уменьшить потери тепла.

    Несмотря на то, что теплообменники с двойными стенками повышают безопасность, они менее эффективны, поскольку тепло должно передаваться через две поверхности, а не через одну. Чтобы передать такое же количество тепла, теплообменник с двойными стенками должен быть больше, чем теплообменник с одной стенкой.

  • Воздух-жидкость или жидкость-воздух
    Системы солнечного отопления с воздушными солнечными коллекторами обычно не нуждаются в теплообменнике между солнечным коллектором и системой распределения воздуха. В системах с коллекторами воздухонагревателей, которые нагревают воду, используются теплообменники воздух-жидкость, которые аналогичны теплообменникам жидкость-воздух. По внешнему виду они похожи на радиатор в передней части двигателя большого грузовика.

Конструкции теплообменников

  • Змеевик в баке
    Теплообменник представляет собой змеевик в накопительном баке. Это может быть одна труба (одностенный теплообменник) или толщина двух труб (двустенный теплообменник)), в зависимости от теплоносителя. . Менее эффективной альтернативой является размещение змеевика снаружи резервуара-коллектора с изоляционным покрытием.
  • Кожухотрубный
    Теплообменник отделен (вне) от накопительного бака. Он имеет два отдельных контура жидкости внутри корпуса или оболочки. Жидкости текут в противоположных направлениях друг к другу через теплообменник, максимизируя теплопередачу. Подогреваемая питьевая вода циркулирует через кожух, окружающий трубы, а теплоноситель от солнечных коллекторов циркулирует по внутренним трубам. Трубки и оболочка должны быть изготовлены из одного и того же материала. При токсичности коллектора или теплоносителя применяют трубы с двойными стенками, а между наружной и внутренней стенками труб размещают зазор.
  • Труба в трубе
    В этой очень эффективной конструкции трубы для воды и теплоносителя находятся в прямом тепловом контакте друг с другом. Теплообменник «труба в трубе» создается путем вставки маленькой трубы в большую трубу, и сборка может быть свернута в спираль, чтобы занимать меньше места. Вода и теплоноситель текут в противоположных направлениях друг к другу. Этот тип теплообменника имеет два контура, аналогичные описанным в кожухотрубном теплообменнике.
  • «Компактный» теплообменник
    В так называемых «компактных» теплообменниках очень большая площадь поверхности создается пластинами, штампованными из нержавеющей стали. Из-за прочности и коррозионной стойкости нержавеющей стали эти пластины могут быть очень тонкими и располагаться близко друг к другу.


Размеры

Теплообменник должен иметь правильный размер, чтобы быть эффективным. Существует множество факторов, которые следует учитывать при выборе правильного размера, в том числе следующие:

  • Тип теплообменника
  • Характеристики теплоносителя (удельная теплоемкость, вязкость и плотность)
  • Расход
  • Температуры на входе и выходе для каждой жидкости.

Обычно производители указывают характеристики теплопередачи для своих теплообменников (в БТЕ/ч) для различных температур жидкости и скоростей потока. Кроме того, размер поверхности теплообменника влияет на его скорость и эффективность: большая площадь поверхности передает тепло быстрее и эффективнее. Существует два метода определения размера теплообменников:

  1. метод среднелогарифмической разности температур разделяет требуемую скорость теплопередачи на среднелогарифмическую разницу температур на входе и выходе и на коэффициент теплопередачи для определения требуемой площади поверхности и;
  2. Метод «эффективности»
  3. , где требуемый размер представляет собой требуемую скорость теплопередачи, разделенную на «эффективность» и на максимальную разницу температур (горячая солнечная энергия минус холодная вода). Эффективность зависит от коэффициента теплопередачи и скорости потока и обычно составляет порядка 60%.

Для выполнения этих расчетов дизайнер может использовать калькуляторы, представленные на веб-сайтах поставщиков.

Монтаж

Для достижения наилучших результатов всегда следуйте рекомендациям производителя по установке теплообменника. Обязательно выберите теплоноситель, совместимый с типом теплообменника, который вы будете использовать. Если вы хотите построить свой собственный теплообменник, имейте в виду, что использование различных металлов в конструкции теплообменника может вызвать коррозию. Кроме того, поскольку разнородные металлы имеют разные характеристики теплового расширения и сжатия, могут возникать утечки или трещины. Любое из этих условий может сократить срок службы вашего теплообменника.

  • Узнать больше
  • Ссылки

Теплообменники для солнечных водонагревательных систем

Солнечные водонагреватели Узнайте больше

Оценка затрат и эффективности водонагревателей, водонагревателей и тепловых насосов Узнать больше

Размещение вашей солнечной системы нагрева воды Узнать больше

Строительные нормы и правила для солнечных водонагревательных систем Узнать больше

Жидкие теплоносители для солнечных водонагревательных систем Узнать больше

Техническое обслуживание и ремонт системы солнечного водонагрева Узнать больше

  • Руководство для потребителей: нагрейте воду солнцем
  • Солнечные водонагреватели ENERGY STAR

Солнечный коллектор — Энергетическое образование

Энергетическое образование

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

Рис. 1. Солнечный коллектор. [1]

Солнечный коллектор — это устройство, собирающее и/или концентрирующее солнечное излучение. Эти устройства в основном используются для активного солнечного нагрева и позволяют нагревать воду для личного пользования. [2] Эти коллекторы обычно монтируются на крыше и должны быть очень прочными, поскольку они подвергаются воздействию различных погодных условий. [2]

Использование этих солнечных коллекторов представляет собой альтернативу традиционному нагреву воды для бытовых нужд с помощью водонагревателя, потенциально снижая затраты на электроэнергию с течением времени. Как и в бытовых условиях, большое количество этих коллекторов можно объединить в массив и использовать для выработки электроэнергии на солнечных тепловых электростанциях.

Типы солнечных коллекторов

Существует множество различных типов солнечных коллекторов, но все они сконструированы с учетом одной и той же основной предпосылки. В общем, есть некий материал, который используется для сбора и фокусировки энергии Солнца и ее использования для нагрева воды. В простейшем из этих устройств используется черный материал, окружающий трубы, по которым течет вода. Черный материал очень хорошо поглощает солнечную радиацию, а поскольку материал нагревает окружающую воду. Это очень простая конструкция, но у коллекционеров она может быть очень сложной. Пластины-поглотители можно использовать, если нет необходимости в высоком повышении температуры, но обычно устройства, в которых используются отражающие материалы для фокусировки солнечного света, приводят к большему повышению температуры.

Плоские коллекторы

Рис. 2. Схема плоского солнечного коллектора. [3]

Эти коллекторы представляют собой просто металлические ящики с прозрачным остеклением в качестве покрытия поверх темной поглощающей пластины. Стороны и дно коллектора обычно покрыты изоляцией, чтобы свести к минимуму потери тепла в другие части коллектора. Солнечное излучение проходит через прозрачный материал остекления и попадает на поглощающую пластину. [4] Эта пластина нагревается, передавая тепло либо воде, либо воздуху, который удерживается между остеклением и пластиной поглотителя. Иногда эти поглощающие пластины окрашиваются специальными покрытиями, предназначенными для поглощения и сохранения тепла лучше, чем традиционная черная краска. Эти пластины обычно изготавливаются из металла, который является хорошим проводником, обычно из меди или алюминия. [4]

Коллекторы с вакуумными трубками

Рис. 3. Схема солнечного коллектора с вакуумными трубками. [5]

Этот тип солнечного коллектора использует серию вакуумных трубок для нагрева воды для использования. [2] В этих трубках используется вакуум или откачанное пространство, чтобы улавливать солнечную энергию и минимизировать потери тепла в окружающую среду. У них есть внутренняя металлическая трубка, действующая как поглотительная пластина, которая соединена с тепловой трубой для переноса тепла, собранного от Солнца, к воде. Эта тепловая трубка, по сути, представляет собой трубу, в которой жидкость находится под особым давлением. [6] При этом давлении в «горячем» конце трубы находится кипящая жидкость, а в «холодном» конце — конденсирующийся пар. Это позволяет тепловой энергии более эффективно перемещаться от одного конца трубы к другому. Как только тепло от Солнца перемещается от горячего конца тепловой трубы к конденсирующему концу, тепловая энергия передается в нагреваемую воду для использования. [2]

Коллекторы с линейным фокусом

Рис. 4. Схема солнечного коллектора с линейным фокусом. [7]

В этих коллекторах, иногда называемых параболическими желобами, используются материалы с высокой отражающей способностью для сбора и концентрации тепловой энергии солнечного излучения. [8] Эти коллекторы состоят из отражающих секций параболической формы, соединенных в длинный желоб. [2] Труба, по которой течет вода, помещается в центр этого желоба так, чтобы солнечный свет, собранный отражающим материалом, фокусировался на трубе, нагревая ее содержимое. Это коллекторы очень высокой мощности, поэтому они обычно используются для выработки пара для солнечных тепловых электростанций и не используются в жилых помещениях. Эти желоба могут быть чрезвычайно эффективными для получения тепла от Солнца, особенно те, которые могут вращаться, отслеживая Солнце в небе, чтобы обеспечить максимальный сбор солнечного света. [2]

Точечные коллекторы

Рисунок 5. Точечный солнечный коллектор. [9]

Эти коллекторы представляют собой большие параболические тарелки, состоящие из отражающего материала, которые фокусируют солнечную энергию в одной точке. Тепло от этих коллекторов обычно используется для привода двигателей Стирлинга. [2] Хотя они очень эффективны в сборе солнечного света, они должны активно отслеживать Солнце по небу, чтобы иметь хоть какую-то ценность. Эти тарелки могут работать по отдельности или объединяться в массив, чтобы собирать еще больше солнечной энергии. [10]

Коллекторы точечной фокусировки и аналогичные устройства также могут использоваться для концентрации солнечной энергии для использования с концентрированными фотоэлектрическими элементами. В этом случае вместо производства тепла энергия Солнца преобразуется непосредственно в электричество с помощью высокоэффективных фотоэлектрических элементов, разработанных специально для использования концентрированной солнечной энергии.

Для дополнительной информации

Для получения дополнительной информации см. соответствующие страницы ниже:

  • Солнечная энергия
  • Солнечный дымоход
  • Солнечная тепловая электростанция
  • Фотогальванический элемент
  • Или исследуйте случайную страницу!

Ссылки

  1. ↑ Wikimedia Commons [Online], доступно: https://commons.wikimedia.org/wiki/File:Flatplate.png
  2. Г. Бойль. Возобновляемые источники энергии: энергия для устойчивого будущего , 2-е изд. Оксфорд, Великобритания: Издательство Оксфордского университета, 2004.
  3. ↑ Викисклад. (10 августа 2015 г.). Плоский застекленный коллектор [Онлайн]. Доступно: https://upload.wikimedia. org/wikipedia/commons/4/40/Flat_plate_glazed_collector.gif
  4. 4.0 4.1 Фласолар. (10 августа 2015 г.). Плоские солнечные коллекторы [Онлайн]. Доступно: http://www.flasolar.com/active_dhw_flat_plate.htm
  5. ↑ Викисклад. (10 августа 2015 г.). Вакуумный трубчатый коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/47/Evacuated_tube_collector.gif
  6. ↑ RedSun. (10 августа 2015 г.). Вакуумный трубчатый коллектор [Онлайн]. Доступно: http://www.redsunin.com/products/evacuated-tube-collector-solar-water-heaters/
  7. ↑ >Викисклад. (10 августа 2015 г.). Line Focus Collector [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/thumb/a/ad/Solarpipe-scheme.svg/2000px-Solarpipe-scheme.svg.png
  8. ↑ Министерство энергетики США. (10 августа 2015 г.). Солнечный коллектор Line Focus [Онлайн]. Доступно: https://www.eeremultimedia.energy.gov/solar/photographs/line_focus_solar_collector
  9. ↑ Викисклад.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
