Коллекторное отопление частного дома своими руками схемы: Коллекторная система отопления: разводка для частного дома

Коллекторная схема отопления частного дома

Схемы систем отопления

Схемы отопления



Вступление

В желании равномерно прогреть все помещения своего дома, мы старательно изучаем все возможные схемы отопления придуманные инженерами и практикуемые сантехниками. Одой из популярнейших схем разведения труб, является коллекторная схема отопления. Работает она для большого частного дома, где прогревать нужно большое количество комнат.

О схемах отопления и их разнообразии

Отрываясь от практики и переходя с фантазийной теории, вы сами можете взять лист бумаги, нарисовать на нём источник отопления дома (условно котел отопления) и несколько радиатор отопления вокруг него.

Схема отопления подразумевает соединение котла отопления (источника) со всеми радиаторами отопления.

Самой экономичной будет схема последовательного соединения радиаторов, при которой теплоноситель системы будет последовательно проходить через все радиаторы отопления, и возвращаться к источнику после последнего радиатора.

Такая схема называется однотрубной. Она используется и работает в многоэтажных домах с верхней подачей воды (в гравитационной системе). Квартиры в них отапливаются стояками отопления, на каждом этаже один радиатор стояка, все радиаторы одного стояка размещены по вертикали.

Работает однотрубная схема, также при горизонтальном размещении радиаторов, но при условиях, что радиаторов в комнате немного и перед радиаторами трубу отопления загибают в форме разгонного коллектора.

Важно! Использовать однотрубную схему отопления для большого дома или дома с большим количеством радиаторов не нужно, часть радиаторов в конце цепочки подключения будут всегда холодные.

Если вы немного разбираетесь в электропроводке, то наверняка соедините радиаторы, на нашей воображаемой схеме, параллельно (как лампочки). Такая схема называется двухтрубной.

По одной трубе двухтрубной разводки движется горячий теплоноситель, по второй трубе организовано возвращение остывшего теплоносителя. То есть каждый радиатор подключается с источнику тепла независимо от своих соседних собратьев.

Благодаря этому все радиаторы в доме нагреваются равномерно, однако, чтобы отремонтировать один радиатор, нужно отключать и сливать всю систему отопления. Это проблема эксплуатации и ремонта.

Коллекторная схема отопления частного дома

Решает эту, несколько надуманную проблему, схема под названием коллекторная или лучевая система отопления. Она проста, как группа туристов греющихся у костра.

Представьте группу туристов, который сидят вокруг костра и протянули у нему руки, чтобы согреться. Что будет если один турист встанет и уйдет. Ничего не будет, стальные останутся и будут греться дальше.

Так же работает лучевая или коллекторная схема отопления. Каждый радиатор в этой схеме подключается к источнику тепла двумя трубами независимо от всех остальных радиаторов.

Обеспечивает, такое «лучистое» подключение, устройство под названием коллектор, вернее два коллектора (схема двухтрубная). Отсюда второе название лучистой схемы — коллекторная схема отопления, в том числе, частного дома. Есть еще одно название данной схемы: веерная схема, узел условного веера, это коллектор.

Коллекторная схема отопления: недостатки

Я вижу в данной схеме два недостатка:

• Во-первых, она очень дорогая, количество труб зашкаливает, дополнительного оборудования море (коллектора, шкафы, обвес коллекторов и т. д.)
• Во-вторых, очень трудоемкий и сложный монтаж, с замуровыванием труб в пол (а куда вы денете такое количество труб, только в пол).

Как бедствие, конечный результат очень (!) сильно зависит от качества материала и, главное, квалификации рабочих. Качественно собрать и настроить коллекторную схему это вам не у пронькиных.

Заключение

Коллекторная схема отопления частного дома несомненно лучшая из возможных схем для загородного дома. На каждый этаж по коллекторному шкафу и все радиаторы будут греть одинаково.

©obotoplenii. ru

Еще статьи

• Гидрострелка (гидравлическая стрелка) отопления: всё самое важное
• Двухтрубная схема отопления: вертикальная, горизонтальная
• Насосная схема отопления
• Однотрубная схема отопления: особенности, проблемы
• Особенности лучевой (коллекторной) схемы отопления частного дома
• Принципиальная схема топочной — пример рабочего чертежа топочной с газовым настенным котлом
• Схема отопления с естественной циркуляцией
• Схема отопления, коллекторная разводка труб
• Схемы монтажа котлов Галан от производителя
• Упрощенный расчет системы отопления



Похожие статьи

• Схема отопления дома площадью до 100 метров

• Отопление дома: из чего выбрать отопление дома

• Почему замена батарей газосваркой лучший вариант ремонт. ..

• Общие принципы проектирования системы отопления

• GSM-термостат ZONT H-1

• Для чего нужен циркуляционный насос в отоплении

• Схема отопления, коллекторная разводка труб

• Панельные радиаторы отопления: описание, расчет, устано…

• Использование антифриза как теплоносителя отопительных …

• Монтаж стального радиатора своими руками

Keywords:

схемы отопления коллекторная лучевая веерная

Последние статьи

Что такое парапетный газовый котёл 21 августа 2022

Правила установки газового котла в частном доме 20 мая 2022

Выбор электрического котла: котел Buderus Logamax 01 апреля 2022

Водяные печи на отработанном масле 27 января 2022

Гидрострелка (гидравлическая стрелка) отопления: всё самое важное 02 апреля 2021

Связанные материалы

Популярные статьи

• org/Article»> Маркировка циркуляционных насосов для систем отопления
• Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ
• Кабель питания для электрического котла отопления: выбор сечения и марки
• Циркуляционный насос в конструкции газового котла
• 5 Схем подключения водяного теплого пола

Реклама

Коллекторная система отопления частного дома: комфорт и экономичность

Коллекторная (лучевая) система имеет целый ряд преимуществ перед другими схемами отопления – возможность регулировки подачи тепла к каждому потребителю, эстетичный внешний вид и возможность отключения и демонтажа отдельных отопительных приборов без отключения тепла в других помещениях. Вместе с тем, установка коллекторного отопления сопряжена со значительными временными и финансовыми затратами.

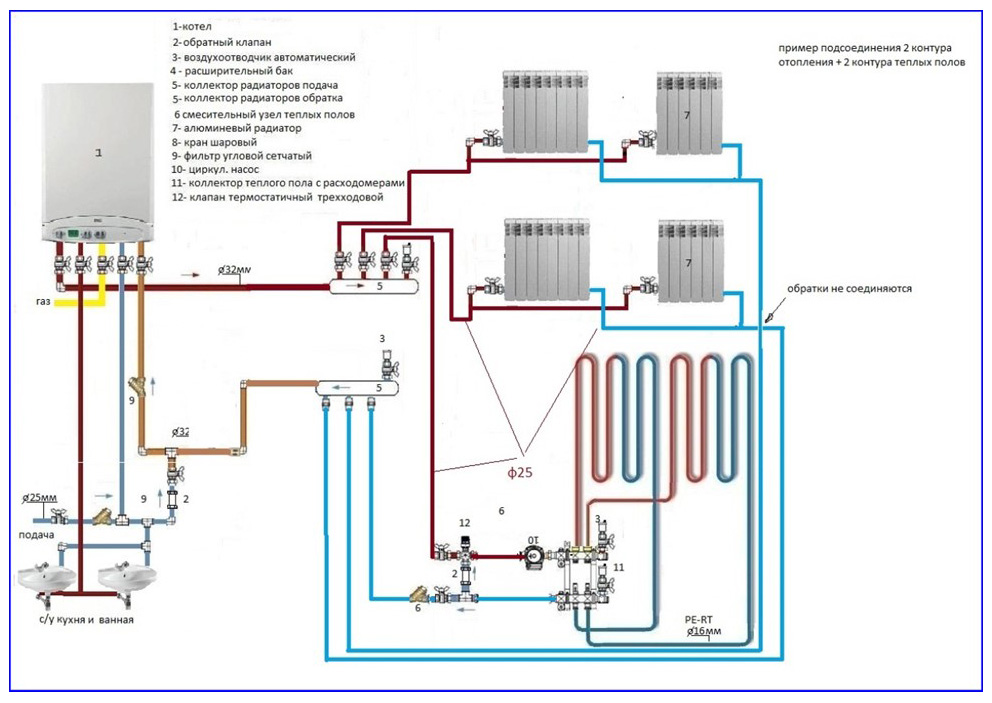

Коллекторными называют системы отопления, схема которых предусматривает отдельную подачу и отвод теплоносителя для каждого потребителя (отопительного прибора или системы теплого пола). Ввиду ряда особенностей монтажа и эксплуатации, коллекторная схема применяется в основном для обогрева частных домов, оснащенных автономной системой отопления.

В коллекторных системах жидкость поступает от источника тепла к коллекторной гребенке, которая представляет собой элемент трубопроводной арматуры, имеющий один входной фланец для подвода теплоносителя и несколько выходных для его подачи к каждому потребителю (либо группе потребителей). Отводимая от потребителя жидкость поступает к одному из нескольких входных фланцев, расположенных на гребенке обратной магистрали. Гребенки подачи и обратного хода имеют идентичную конструкцию.

Участок трубопровода от выходного фланца подающей гребенки до входного фланца гребенки обратного хода называют контуром коллекторной системы. Таким образом, коллекторная система отопления частного дома имеет несколько контуров, каждый из которых предназначен для обслуживания одного или нескольких потребителей.

Внешний вид коллекторного узла.

Для облегчения монтажа и последующей эксплуатации отопительной системы гребенки подачи и обратного хода устанавливаются на общих кронштейнах, которые крепятся к металлической стойке либо стене здания. Для улучшения внешнего вида коллектор размещают в специальной нише либо внутри металлического шкафа, дверцы которого располагаются на одном уровне с отделкой дома.

Преимущества коллекторной схемы

Данная схема позволяет регулировать количество тепла, подаваемое к каждому потребителю, а также отключать отдельные отопительные приборы, если временно отсутствует потребность в обогреве части помещений.

Гребенки, закрепленные на общих кронштейнах.

При возникновении течи в одном из контуров системы отопления выполненной по лучевой схеме он может быть отключен на время устранения неисправности без остановки работы остальной системы. Также возможность отключения одного из контуров используется при замене отопительных приборов.

Фото коллекторной гребенки.

Отопление частного дома, выполненное по коллекторной схеме, имеет более эстетичный внешний вид, чем системы других типов. Это достигается за счет того, что трубопроводы отопления расположены под поверхностью пола. За счет относительно небольшой протяженности контуров коллекторной системы, можно использовать трубы меньшего диаметра по сравнению с одно- и двухтрубным отоплением, что позволяет несколько снизить высоту заливного пола.

Только коллекторная схема отопления дает возможность установки систем теплого пола. Данная схема отопления позволяет оборудовать одни помещения дома радиаторами либо конвекторами, а в других установить теплый пол.

Недостатки

Наличие отдельных контуров для обслуживания каждого отопительного прибора (либо небольших групп отопительных приборов) приводит к значительному увеличению общей протяженности трубопроводов. Это не только усложняет монтаж отопления, но и увеличивает его стоимость. Именно высокая цена ограничивает повсеместное использование коллекторного отопления, несмотря на все его вышеописанные преимущества перед другими схемами.

Коллектор системы отопления, оборудованной средствами учета тепла.

Чтобы трубопроводная магистраль, идущая от отопительного коллектора к потребителю, не портила интерьер комнаты, трубы обычно размещают под полом, что требует дополнительных временных и материальных затрат.

Лучевая схема может быть использована только в системах автономного отопления, так как централизованная система обогрева в большинстве случаев не сможет обеспечить эффективную прокачку теплоносителя. Этот фактор, а также необходимость монтажа трубопроводов под поверхностью пола, ограничивает сферу применения коллекторного отопления, которое в основном используется для обогрева частных домов.

Монтаж коллектора на стене деревянного дома.

Ввиду большого гидравлического сопротивления, в коллекторных отопительных системах допускается исключительно принудительная циркуляция теплоносителя. Это требует решения вопроса работоспособности системы при возможном отключении электроэнергии, необходимой для работы циркуляционного насоса. Для недопущения аварийной ситуации, в случае прекращения электропитания отопительный котел должен быть остановлен средствами автоматического управления, либо должен быть предусмотрен резервный источник электроэнергии.

Подвод трубопроводов лучевой системы отопления к радиатору.

Коллекторное отопление получило распространение среди домовладельцев, которые ценят комфорт и готовы вкладывать дополнительные средства в оборудование инженерных коммуникаций. Данную схему экономически выгодно использовать для обогрева частных домов большой площади, если для проживания фактически используется лишь часть из общего числа комнат.

Коллекторы пропилена своими руками. Солнечный коллектор своими руками

Строительство отопления – одна из самых затратных статей любой строительной сметы. Именно поэтому важно детально продумать, как сделать коллектор для отопления своими руками, все этапы и варианты для каждого строения, будь то промышленное здание или частный дом. Наличие просчетов и слабых мест в схеме повлияет на дальнейшее качество эксплуатации и ее ремонта.

Обязательно правильно подберите тип трубопровода и сделайте это так, чтобы у вас получилась максимально производительная, эффективная и безотказная система отопления. Одним из самых популярных вариантов обвязки от источника тепла к радиаторам отопления является комбинированно-балочный.

Схема излучения: особенности

Полипропиленовые коллекторы отопления

лучше всего подходят, когда в доме несколько этажей или при наличии большого количества комнат. Установив в этих случаях коллектор отопления, можно будет улучшить качество функционирования всего оборудования, обеспечить максимальную теплоотдачу, а также уменьшить теплопотери.

Принцип работы такого варианта отопления, реализуемого за счет коллектора, достаточно прост, но в то же время имеет некоторые особенности. Например, схема с таким элементом подразумевает установку на каждом этаже здания коллектора отопления (при необходимости даже нескольких штук), а от них уже выводятся трубы.

В большинстве случаев инструкция к таким схемам предполагает их установку в цементную стяжку или стену.

Консультация. Для составления наиболее рационального плана работ необходимо разобраться с системой отопления и ее разветвлениями до начала ремонтных работ в помещении, чтобы не пришлось портить стяжку пола.

Элементы цепи

Современное отопление за счет радиаторов представляет собой крупную конструкцию, состоящую из следующих основных элементов:

• Источник тепла. Первый пункт – это оборудование, подающее теплоноситель в трубопроводы и батареи. Мощность такого оборудования должна быть правильно рассчитана и соответствовать отопительным нагрузкам;

Важно. Процесс выбора и расчета котлов очень важен. Потому что при заниженной мощности теплогенератора схема не будет работать на полную мощность, в комнатах будет не комфортно и прохладно. При слишком высокой мощности будет перерасход топлива и необходимость введения регулирующих элементов.

• Циркуляционный насос. Цепь с гребенкой на приборе замкнутая и нужно создать принудительную циркуляцию. Для достижения этих целей используются специальные насосы, которые создают необходимый впрыск, перекачивают охлаждающую жидкость, обеспечивают более оптимальный температурный режим, гарантируя качественную работу.

При подборе циркуляционного насоса (этого также требует инструкция) необходимо учитывать множество параметров, начиная от высоты и длины системы отопления (эти данные создают сопротивление) и заканчивая материалами отопительные приборы.

Мощность двигателя насоса не является основным параметром. Он определяет только количество энергии, которую потребляет двигатель. Особое внимание следует уделить скорости и объему перекачиваемой жидкости. Этот параметр указывает, сколько воды насос может перекачать в единицу времени;

Важно. Циркуляционные насосы следует выбирать тщательно. В частности, следует помнить, что для качественного отопления необходимо подбирать насос с запасом по мощности, примерно на 10 % больше расчетного параметра. В дальнейшем можно добавить зону обогрева или добавить потребителей тепла без замены насоса.

• Коллектор для радиаторного отопления. Очень важный компонент системы, он так же важен, как котел или насос. Этот элемент придает схеме «сияние». Коллектор в системе отопления (и это видно в нашей фото- и видеогалерее) – это распределительный участок, устройство, подающее теплоноситель ко всем отопительным приборам.

Коллектор отопления для этих систем может дополнительно оснащаться различными запорно-регулирующими или термостатическими элементами. Благодаря им получается обеспечить требуемый расход теплоносителя в каждой ветви контура. Кроме того, произведя дополнительную установку автоматических воздухоотводчиков и термометров, можно без дополнительных затрат получить более качественную работу системы.

Обвязка коллектора отопления — вариант из пластиковых труб

Подбор того или иного типа гребенки (а они широко представлены на отечественном рынке) осуществляется в соответствии с количеством подключаемых батарей и отопительных контуров.

При этом расчески различаются и по материалам изготовления. Изготавливаются из полимерных материалов, а также стали или латуни;

• Шкафы. Для этого типа системы необходимо спрятать все ее компоненты (шаровые краны, трубопроводы, коллектор отопления) в специальные шкафы. Это достаточно простые конструкции, но в то же время практичные и функциональные. Они могут быть встроены в стены или на открытом воздухе.

Выбор трубы

Перед началом любых работ, связанных с обустройством системы отопления, необходимо согласовать основные параметры трубопроводов. Во-первых, отметим, что входы и выходы в гребенку, источник тепла и трубопроводы должны иметь одинаковые диаметры. Почему они одинаковы? Потому что если трубы разного сечения, то потребуется использование переходников, а это дополнительные работы, затраты на покупку переходников и время.

Материалы для подающих и обратных труб могут быть самыми разнообразными, но лучше использовать полипропиленовые трубы.

Они обладают практичностью и доступностью, а также простотой их монтажных работ.

Консультация. При подборе полипропиленовых труб для вашей системы обязательно учитывайте требуемые диаметры, полученные в ходе гидравлических расчетов. Несоблюдение их приведет к отрицательной работе циркуляции, неравномерному нагреву и проветриванию.

Симбиоз отопления с «теплым полом»

Лучевая диаграмма направленности отлично подходит для систем напольного отопления.

Но перед тем, как приступить к выполнению каких-либо работ, необходимо ознакомиться с основными особенностями конструкции такого отопления:

• Коллекторы отопления должны быть оснащены термостатическими вентилями и регулирующими вентилями на всех контурах;
• В системах «теплого пола» при разводке труб используются термостатические головки и электротермические приводы. Таким образом, «теплый пол» может быстро реагировать на изменение температурных параметров и поддерживать заданный климат в каждом помещении;

• Выбор варианта создания системы распределения. Может использоваться как типовой, который выполнен по стандартной схеме, так и индивидуальный. Лучше всего обратить свое внимание на последний тип. Потому что в них котел работает в штатных режимах, при этом нет значительных скачков температуры, а топливо сжигается экономно. Надо сказать, что такие «теплые полы», выполненные по индивидуальному проекту, и проводка монтируются в любых строениях.

Преимущества

При сравнении системы лучистого теплоснабжения с наиболее классическими аналогами становятся заметны ее преимущества. Среди его преимуществ:

• Возможность скрытой установки труб и различных элементов для отопления здания;
• Отсутствие соединений (слабых мест) на участке коллектора системы отопления — радиаторы;
• Простой монтаж составных элементов, можно выполнить работу самостоятельно, без определенных навыков. При монтажных работах используется минимальное количество соединений, а, следовательно, сборка всей системы занимает быстрые сроки;

• Стабильность работы. При строительстве систем распределения луча возможность гидравлических ударов исчезает. Это очень важно при использовании дорогой импортной сантехники;
• Быстрая и качественная замена поврежденных узлов, таких как трубопроводы, без сложных монтажных работ, разрушения конструкции бетонной стяжки. Достаточно будет просто выключить нужный луч в цепи и устранить дефект, не нарушая режима работы;
• Доступная цена на оборудование и все комплектующие;
• Упрощение монтажа и конструкции системы за счет использования трубопроводов одинакового размера, которые разводятся из гребенки.

Совместимость с альтернативными источниками тепла

В последнее время очень популярной стала тема альтернативных источников тепла. Этот вопрос в основном касается солнечных коллекторов. Мы не будем особо вдаваться в подробности этого вопроса, потому что при желании вы можете прочитать его в специальной статье на нашем сайте.

Но скажем одно. Использование гребенок и солнечных коллекторов — вполне удачная дружба. Конечно, есть у него и недостатки, над устранением которых еще предстоит поработать.

А металлопластик это конечно круто, но смутно подозреваю, что специалистов по нему найти проблематично, а тем более качественные материалы, поэтому и был выбран ПП

Мнение техник-сан о коллекционерах

выражу ваше мнение , (не претендуя на истину в последней инстанции). Я считаю, что коллекторная система (К.С.) оправдана только для металлопластиковых труб, а не для полипропиленовых. К.С. придуман для прокладки цельной трубы, без скрытых в стенах лишних соединений в штробы, без стеновых стыков — это присуще металлопластиковой трубе, от коллектора к потребителю только один стык на выходе воды и тот под Нажмите. Рассмотрим полипропилен — сколько спаяно, а потом замуровано стыков у коллекторной разводки? Бред какой то? Конечно! Рассмотрим вопрос по гидравлике — при одновременном включении потребителей давление падает и можно обжечься во время принятия душа, когда супруга включает смеситель мойки на кухне и у нас последовательная схема? Так же решается в последовательной схеме методом удлиненного коллектора с той же трассы, только большего диаметра. За счет увеличения сечения основной трассы….как будто коллектор спаян с тройниками. Я объясню проще. 7 потребителей и трубы 25ПП с 3-мя потребителями (это касается отдельного кухонного стояка) и от ПП32 идет трасса к двум потребителям ПП25 и от него ПП20 к каждому. Если рядом с вводным узлом есть устройства, то от ПП32 так же как и от коллектора к потребителю ПП20.

Но тут возникает вопрос — как самостоятельно отрезать в случае поломки или обслуживания приборы, не имеющие в месте размещения своих кранов — это смеситель для ванны, встраиваемый душ-кабина или встраиваемый смеситель в душевой кабине. Как раз эти потребители должны питаться от коллектора. санузлы в квартире, то можно за пару часов или дней заменить и перекрыть общие краны ИМЕННО в этом отремонтированном ц/у и пользоваться другим. Каждый раз это оговаривается индивидуально и решение принимается в зависимости от предпочтений потребителя. , кухня, санузел имеют свои угловые краны на своих водорозетках, зачем их дублировать на коллекторе, это и имелось в виду. отводы на весь С/У. Поэтому чаще всего монтирую ОБЪЕДИНЕННУЮ коллекторно-последовательную схему. От коллектора ведите трассы только к смесителю ванны, гигантской душевой и душевой кабине к остальным приборам, схема остается последовательной, через тройники. Это относится к проводке из меди или полипропилена. медь и ПП — схема коллектора для квартирного водопровода это перебор, это моя уже сложившаяся схема и личное мнение, плюсы и минусы я приводил ранее

Владельцы частных домов часто стремятся сделать свое жилье не только более практичным и эффективным, но и менее дорогим в обслуживании. Относительно недавно широкое распространение получили солнечные коллекторы, которые позволяют с минимальными затратами организовать горячее водоснабжение и даже отопление коттеджа. Приобрести готовые установки довольно дорого, но в то же время сделать солнечный коллектор своими руками не так уж и сложно. В этой статье мы предлагаем несколько способов решения этой проблемы.

По своей сути это климатическое оборудование, которое используется для получения горячей воды с последующим ее использованием в водопроводно-отопительной системе. Принцип работы такой системы заключается в изменении плотности воды при ее нагреве, за счет чего горячая жидкость выталкивается вверх.

Основное отличие таких систем в том, что для отопления используются природные ресурсы, в частности, солнечная энергия, которая абсолютно бесплатна. А правильно спроектированный солнечный коллектор позволяет извлекать эту энергию даже в морозный день или в пасмурную погоду. Поэтому использование такого устройства возможно не только летом, но даже осенью и зимой.

Устройство солнечного коллектора

Конструкция полной системы солнечных коллекторов обязательно включает в себя несколько основных элементов – это:

Насколько выгодно иметь солнечный коллектор?

Использование солнечного коллектора, безусловно, даст определенные преимущества — это:

Что такое солнечные коллекторы?

Классификация типов солнечных коллекторов проводится по нескольким принципам. Первый — производительность. Определяющим критерием является температура, которой могут достичь энергоизвлекающие пластины.

По этому принципу различают солнечные коллекторы:

В зависимости от формы и функциональности различают следующие конструктивные решения:

По типу охлаждающей жидкости различают следующие устройства:

Как сделать солнечный коллектор своими руками?

Сделать солнечный коллектор для отопления или горячего водоснабжения не так сложно, как может показаться. Ниже представлено несколько вариантов — как самых простых конструкций, так и более сложных, но эффективных. Какой из них выбрать, определяйте сами, исходя из личных требований, наличия того или иного материала и профессиональных строительных навыков.

Важно! Примеры перечислены в порядке сложности сборки и стоимости расходных материалов.

Способ 1. Шланговый коллектор

Вы, наверное, не раз, обрабатывая свой участок летом, замечали, что если поливать клумбу из шланга, который долго пролежал на солнце, из него будет течь достаточно теплая вода. На основе этого наблюдения была разработана следующая конструкция.

Важно! Это устройство легко и быстро устанавливается. Отличный вариант для дачи, где нет необходимости в большом расходе горячей воды. Из одного шланга длиной 100 м и сечением 20 мм можно получить около 20-30 литров готовой горячей воды. Если есть потребность в большем объеме, придется использовать не только накопительный бак, но и циркуляционный насос для создания принудительной циркуляции воды, либо сделать из шланга несколько коллекторов.

Инструкция по сборке:

Если уклон крыши достаточно крутой, выполните дополнительные действия:

Способ 2. Коллектор из оконной рамы

Сегодня деревянные окна используются несколько меньше, но, тем не менее, многие сохранили старые рамы, заменив их пластиковыми или новыми из дерева. Эта часть окна как раз подходит для сооружения солнечного коллектора, так как рама представляет собой готовый короб для натуральной батареи.

Инструкция по сборке:

Способ 3. Коллектор из пластиковых бутылок

Еще один достаточно простой вариант конструкции, стоимость которого невелика. Его главное преимущество заключается в том, что даже во время восхода и заката энергия извлекается, а лучи проникают в бутылки почти под углом 90 градусов.

В наличии комплект материалов для такого солнечного коллектора:

Инструкция по сборке:

Способ 4. Коллектор из старого холодильника

Старый холодильник, вышедший из строя, тоже может пригодиться. От него используется конденсатор для солнечного коллектора, что сократит время на сборку теплообменника. Единственный нюанс заключается в том, что, поскольку в ней все же циркулируют фреон и масло, такую ​​воду целесообразно использовать исключительно для технических нужд, а не как питьевую.

Важно! Кроме конденсатора от холодильника в этой системе можно использовать и автомобильный радиатор. В этом случае КПД устройства будет выше.

На многих приусадебных участках можно увидеть так называемый летний душ. Его конструкция довольно проста – небольшая емкость, расположенная на здании, наполнена водой. Под воздействием солнечных лучей нагревается до нужной температуры. Но не всегда удобно ждать несколько часов, пока вода станет приемлемой температуры. Поэтому часто эту конструкцию немного видоизменяют, добавляя в нее солнечный коллектор.

Представляет собой панель, внутри которой находится сеть трубопроводов. С внутренней стороны находится утеплитель (для уменьшения теплопотерь), а снаружи — защитное стекло. Он также выполняет еще одну функцию – создает парниковый эффект внутри коллектора. Под действием солнечных лучей вода в трубках нагревается, а защитные слои минимизируют потери энергии.

Для изготовления устройства по подобной схеме потребуются специальные инструменты, значительные финансовые затраты и большой объем работ. Поэтому «умельцы» разработали альтернативную модель сотового поликарбоната. Его специфика заключается в использовании полостей вместо медных трубок. Если правильно обеспечить подачу воды в полость и дальнейший ее забор для использования, то такая конструкция может заменить дорогие заводские модели.

Как сделать солнечный коллектор из поликарбоната своими руками и что для этого потребуется? Прежде чем приступить к разработке плана изготовления, следует знать ряд важных отличий и ограничений данной модели солнечной установки.

• Минимальное давление воды. Соединение труб из поликарбоната и ПВХ будет осуществляться с помощью клея-расплава, что не может обеспечить должного уровня надежности. Поэтому исключается работа насосной станции или подключение к центральному водопроводу.
• Такой коллектор значительно легче заводских моделей (их видов и возможностей, что позволяет устанавливать его непосредственно на летний душ или крышу дома.

Зная эти нюансы, можно приступать к изготовлению.

Необходимые материалы и инструменты

Для выполнения работы вам потребуются следующие расходные материалы:

Поликарбонатные листы

Необходимо выбирать модели с сотами, в которых будет нагреваться вода. Стандартные размеры листа 12000*1000 мм. Лучше всего сделать конструкцию с габаритными размерами 2000*1000. Т.е. для этого вам понадобятся две заготовки – в одной из них будет нагреваться вода, а вторая будет служить внешней защитой.

Полезный объем коллектора будет зависеть от размера ячеек. Оптимальными считаются листы толщиной от 4 до 8 мм. Для них объем жидкости на 1 м² составит 35 и 80 литров соответственно. При выбранных габаритах его вес в наполненном состоянии будет оптимальным.

Трубы, гибкие шланги и фитинги из ПВХ

Оптимальной считается труба ПВХ (32 мм) с резьбовым соединением. Его длина должна быть 2050 мм (50 мм на соединение). Фитинги и гибкие шланги нужны для подключения коллектора к системе подачи и забора воды.

Каркасный профиль для гипсокартона и листов пенопласта

Обработка поверхности производится с помощью УШМ (болгарки), соединение отдельных элементов осуществляется с помощью клея-расплава.

Процедура

Перед выполнением работ важно правильно ориентироваться в расположении ячеек. Они должны идти горизонтально, что обеспечит равномерный нагрев воды. Сначала нужно сделать продольные пропилы в трубах. Для этого их фиксируют хомутами. Необходимо обеспечить максимально ровные линии реза, для чего используется специальная циркулярная пила для болгарок с мелкими зубьями.

Сегодня основным требованием к системам отопления является их энергоэффективность. Лучшими вариантами отопления являются схемы подключения отопительных приборов, обеспечивающие комфортный микроклимат в доме в период зимних холодов, а также гарантирующие рациональное потребление энергоресурсов, доступную стоимость отопления и рациональность. Под это описание подходит коллекторная система отопления частного дома, имеющая и другие преимущества. Среди них практичность, функциональность, простота использования и надежность.

Домовладельцам, не знающим, для чего он нужен, прежде чем рассматривать этот прибор в системе отопления дома, следует ознакомиться с принципом его работы. В отличие от традиционной схемы отопления, предусматривающей наличие единого потока теплоносителя, установка коллектора отопления позволяет добиться более равномерного обогрева здания за счет распределения потоков по контурам.

Функции коллектора

С помощью коллектора в системе общий объем теплоносителя разделяется на несколько потоков, которые циркулируют по различным контурам. Количество контуров может варьироваться, поэтому при изготовлении коллектора для отопления своими руками хозяин предусматривает определенное количество патрубков для подключения автономных каналов. Обычно на один коллектор устанавливается от двух до двенадцати форсунок, но эти параметры могут варьироваться в зависимости от особенностей системы.

Конструкция коллектора

Конструкция устройства достаточно проста, поэтому при наличии инструмента и материалов сделать коллектор отопления своими руками сможет любой мастер с минимальными навыками работы. Коллектор состоит из двух соединенных между собой труб с квадратным или круглым внутренним сечением. Он подключен к системе отопления, а также оснащен трубами. С помощью запорно-регулирующей арматуры, установленной на патрубках, регулируется расход теплоносителя в каждом контуре.

Конструктивные особенности коллектора позволяют придать системе следующие функциональные преимущества:

Исходя из этого, можно сделать вывод, что коллектор – полезное и практичное устройство, которое сделает систему отопления более стабильной и надежной.

Коллектор можно изготовить самостоятельно и в результате вы получите устройство, которое оптимально дополнит систему отопления любого здания.

Конечно, коллекторная система отопления двухэтажного дома, городской квартиры или небольшого коттеджа будет отличаться, однако общий принцип самостоятельного изготовления распределительной гребенки, далее описанный в этой статье, поможет владельцам различных типы собственности сэкономить деньги и сделать коллектор самостоятельно. Кроме того, владелец дома сможет приспособить коллектор к потребностям системы отопления.

Подготовительные работы

Перед тем, как сделать распределительный коллектор отопления своими руками, необходимо запастись инструментами и произвести ряд расчетов – определить длину гребенки, количество контуров теплоснабжения и внутреннее сечение присоединяемых труб. Важно, чтобы в конструкции соблюдался гидравлический баланс. Для этого нужно убедиться, что пропускная способность коллекторных патрубков соответствует сумме одинаковых характеристик подключаемых контуров. Это залог надежности и долговечности коллектора.

Правильный расчет коллектора отопления можно провести самостоятельно с помощью специальных программ, либо воспользовавшись услугами теплотехников. К расчетам стоит отнестись скрупулезно, так как от их правильности будет зависеть правильная сборка коллектора.

После проведения расчетов владелец дома должен подготовить следующие компоненты:

Также процесс самостоятельного изготовления коллектора предусматривает наличие определенного инструмента для работы:

Выбор материала

Перед изготовлением первой заготовки хозяин дома должен подробно изучить схему изготовления коллектора. В нем содержится информация о материале изготовления коллектора и его спецификация. При этом предпочтение отдается прочным, надежным и устойчивым материалам.

Материал изготовления коллектора должен выдерживать постоянные температурные нагрузки и высокое давление в системе.

В качестве материала можно выбрать прочный металл, такой как сталь, латунь, медь. Также хозяин может выбрать в качестве материалов полимеры и сделать полипропиленовый коллектор отопления своими руками из заранее купленных труб. Следует понимать, что полимерный коллектор имеет ряд особенностей.

Коллектор из полипропилена для отопления своими руками будет иметь следующие преимущества:

Сборщики металла тоже имеют свою специфику. Они прочнее и надежнее, имеют длительный срок службы и универсальную область применения. Чаще всего при самостоятельном изготовлении мастера отдают предпочтение стальным трубам квадратного сечения. Этот материал для коллектора позволяет легко соединить трубы и свести к минимуму трудоемкость и продолжительность работ.

Основные этапы работ

Чтобы сделать гидроколлектор системы отопления, потребуется несколько этапов работы. На первом этапе изготавливаются заготовки – основной корпус и трубы, из которых будет состоять коллектор для системы отопления дома. Если нет возможности изготовить заготовки самостоятельно – у владельца нет необходимых инструментов или нет под рукой расходных материалов, он может купить готовые компоненты в строительном магазине, а затем собрать из них коллектор.

На втором этапе работы мастера ждет сборка заготовок в единую конструкцию. Предусмотрено наличие сварочного аппарата (при изготовлении полипропиленового коллектора требуется пайка). Если мастер будет самостоятельно паять полипропиленовый коллектор, то для конструкции ему необходимо выбрать трубу с армирующим покрытием. Они не будут подвергаться деформации при воздействии высоких температур и обеспечат коллектору надежность и эффективность.

Заключительный этап работ предполагает проверку коллектора. Для его выполнения устройство заливают водой, чтобы убедиться в его герметичности. Кроме того, обязательно стоит проверить надежность гребенки под давлением – для этого необходимо заполнить изготовленный коллектор водой и создать в нем максимально допустимое давление, после чего проанализировать прочность сварных швов. После завершения работ по изготовлению коллектора для отопления схема установки прибора используется владельцем для его подключения к системе.

Изготовление солнечного коллектора — альтернативное отопление в вашем доме

В последнее время возрос интерес простых людей к возобновляемым источникам энергии. Ввиду этого многие домовладельцы стремятся купить для отопления дом, преобразующий солнечную энергию в тепловую воду. Но решение купить солнечный коллектор для отопления в магазине не всегда рационально. Стоимость готового устройства далеко не бюджетная, поэтому такая покупка может сильно ударить по семейному бюджету.

Чтобы не тратиться, можно сделать солнечный вакуумный коллектор для отопления самостоятельно. Различные солнечные коллекторы для отопления дома, отзывы о которых положительные, имеют следующие детали конструкции:

Материалы, из которых может быть изготовлен коллектор, очень разнообразны. Известны технологии самостоятельного изготовления солнечных коллекторов из полипропилена, обычных садовых шлангов, оконных рам, пластиковых бутылок, старых холодильных установок и других подручных материалов. Схема сборки коллектора напрямую зависит от типа выбранного материала, поэтому изучить ее стоит после того, как владелец определился с концепцией коллектора.

Самодельные вакуумные солнечные коллекторы для отопления дома, которые в магазине стоят от 200 долларов, можно использовать как полноценные источники отопления.

Вакуумные солнечные коллекторы имеют ряд преимуществ:

1. энергоэффективность;
2. экологичность;
3. автономность;
4. наличие.

Традиционные распределительные или солнечные коллекторы для отопления дома своими руками сделать несложно. Это не требует больших материальных затрат, наличия сложного технологического оборудования и солидного опыта. Однако эти самодельные устройства значительно оптимизируют систему отопления дома и помогут хозяину создать надежный, эффективный и равномерный источник отопления своего дома.

Руководство по налоговым льготам

Solar на 2022 год — Forbes Home

Установка собственной системы солнечной энергии может быть пугающим процессом, особенно для вашего кошелька. Добавление одного из них в ваш дом — это значительные инвестиции: в среднем солнечные панели стоят около 16 000 долларов.

Но домашняя солнечная электростанция может сэкономить вам значительную сумму денег в долгосрочной перспективе. Кроме того, существует несколько скидок и налоговых льгот, которые помогут домовладельцам сделать решительный шаг и начать производство возобновляемой энергии. Существуют льготы на федеральном уровне, уровне штата и местном уровне, которые могут вернуть вам деньги за установку подходящей системы.

Если вы заинтересованы в сравнении домашних солнечных систем, лучшее руководство Forbes по солнечным панелям может стать отличной отправной точкой для начала вашего исследования.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Зарядите свой дом солнечной энергией

SunPower имеет сеть надежных установщиков для вашей солнечной системы, солнечных панелей и электроснабжения. Найдите установщика солнечных панелей сегодня!

Исследуйте варианты

Что такое налоговый кредит?

Налоговые льготы — это мощный инструмент, который может помочь вам уменьшить налогооблагаемый доход и напрямую повлиять на ваш годовой налоговый счет. Сокращение причитающегося с вас подоходного налога в долларах США, налоговый кредит может уменьшить сумму налога, которую вы должны уплатить, или увеличить возврат налога. Они также отличаются от вычетов и льгот.

Что такое федеральный налоговый кредит на солнечную энергию?

Установка солнечных панелей дает вам федеральный налоговый вычет. Это означает, что вы получите кредит на подоходный налог, который фактически снизит ваш налоговый счет.

В 2006 году федеральное правительство ввело налоговую льготу на инвестиции в солнечную энергетику (ITC). За прошедшие годы солнечная промышленность США выросла более чем на 10 000%, при этом среднегодовой рост составил 50% за последние 10 лет. Промышленность создала сотни тысяч рабочих мест и инвестировала миллиарды долларов в экономику США

Вы можете претендовать на ITC за налоговый год, в котором вы установили свои солнечные панели, если система вырабатывает электроэнергию для дома в Соединенных Штатах.

В 2021 году ITC предоставит налоговую льготу в размере 26% для систем, установленных в период с 2020 по 2022 год, и 22% для систем, установленных в 2023 году. Скидка от 22% до 26%.

Связанный: Лучшие солнечные компании

Как работает федеральный налоговый кредит на солнечную энергию?

Когда вы покупаете солнечную фотоэлектрическую (PV) систему в течение налогового года, вы имеете право на получение федерального налогового кредита на солнечную энергию, который может быть запрошен на ваши федеральные подоходные налоги в процентах от стоимости системы.

Право на налоговый кредит на использование солнечной энергии

Вы можете претендовать на ITC, если ваша солнечная система новая или используется впервые в период с 1 января 2006 г. по 31 декабря 2023 г. Если Конгресс не продлит ITC, срок его действия истекает в 2024 г.

Прочие требования включают:

• Вы должны полностью владеть системой (не сдавать ее в аренду)
• Система должна находиться в США
• Система должна быть расположена в вашем основном или дополнительном доме в США или для проекта солнечной энергетики за пределами территории

Право на использование системы солнечной энергии

Чтобы иметь право на получение Федерального налогового кредита на солнечную энергию, вы должны установить систему солнечной энергии, которая обеспечивает электричеством дом, например, солнечные водонагреватели или солнечную фотоэлектрическую (PV) систему. Поскольку солнечные водонагреватели используют тепловую энергию солнца для нагрева воды, а солнечные фотоэлектрические (PV) системы преобразуют световую энергию солнца в электричество, обе системы будут претендовать на получение Федерального налогового кредита на солнечную энергию.

Солнечные водонагреватели

Солнечные водонагреватели — это экономичный способ получения горячей воды для вашего дома. Солнечные водонагреватели, предлагаемые в различных конструкциях, которые включают в себя солнечный коллектор и накопительный бак, используют тепловую энергию солнца для нагрева воды в вашем доме.

Солнечные панели (фотоэлектрические системы)

Солнечные панели, также известные как фотоэлектрические (PV) панели, представляют собой плоские конструкции, напоминающие окна, которые преобразуют солнечный свет (в форме частиц энергии, известных как фотоны) в электричество. Предлагаемые в трех типах, таких как монокристаллические, поликристаллические и тонкопленочные, солнечные панели могут значительно сократить ваши счета за электроэнергию.

Как получить налоговый кредит на солнечную энергию

После установки солнечной энергии вы можете подать заявку на налоговый кредит на солнечную энергию только один раз. Чтобы запросить кредит, вы должны подать Форму IRS 5695 как часть налоговой декларации. Вы также можете перенести любую неиспользованную сумму, оставшуюся в вашем налоговом кредите, на которую вы не смогли претендовать в течение одного налогового года.

State Solar Incentives

Несколько штатов и Пуэрто-Рико предлагают солнечные стимулы в дополнение к федеральному ITC, чтобы побудить домовладельцев установить солнечную энергию. В каждом штате действуют разные стимулы, но есть несколько общих: налоговые льготы, скидки и сертификаты на возобновляемые источники энергии. Штаты с большим количеством солнечных стимулов включают Калифорнию, Техас, Миннесоту и Нью-Йорк.

В каждом штате есть свой набор солнечных поощрений, которые значительно различаются. Различные агентства предлагают разные финансовые стимулы для солнечной энергетики, поэтому поговорите со своим установщиком и ознакомьтесь с базой данных государственных стимулов для возобновляемых источников энергии и эффективности, чтобы узнать подробности.

Налоговые льготы штата

Налоговые льготы штата работают так же, как и федеральная ITC, но для ваших налогов штата. Точные суммы значительно различаются от штата к штату, и, как правило, они не уменьшают ваши федеральные налоговые льготы.

Скидки правительству штата

Некоторые штаты предлагают авансовые скидки за установку системы солнечной энергии. Как правило, они доступны только в течение ограниченного времени, пока есть средства, поэтому изучите скидки в вашем штате, чтобы получить поощрение до того, как оно закончится. Скидка правительства штата может снизить ваши расходы на солнечную энергию на 10-20%.

Сертификат на возобновляемую солнечную энергию

Сертификат на возобновляемую солнечную энергию (SREC), иногда называемый кредитом на возобновляемую солнечную энергию, является еще одним типом поощрения солнечной энергии на уровне штата. После того, как вы установите свою систему солнечной энергии и зарегистрируете ее в соответствующих государственных органах, они будут отслеживать производство энергии вашей системой и периодически предлагать вам SREC в качестве льготы. Вы можете продать свой SREC местному энергетическому предприятию (или другому покупателю), чтобы обеспечить платеж, который обычно считается налогооблагаемым доходом.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения лучших установщиков солнечных панелей

Выберите штат, чтобы начать работу с бесплатной оценкой без обязательств

Найдите установщика солнечных панелей

Другие поощрения

Скидки местным коммунальным службам

Местные коммунальные службы часто предоставляют некоторые финансовые стимулы для поощрения местных домовладельцев к установке систем солнечной энергии. Некоторые предлагают скидки на счета за электроэнергию в зависимости от того, сколько энергии производит система, в то время как другие предоставляют единовременные субсидии на установку системы солнечной энергии.

Поощрения, при которых вам выплачивается кредит за киловатт-час энергии, производимой вашей системой, известны как PBI или поощрения на основе производительности.

Субсидированные кредиты

Ваш штат, местное коммунальное предприятие или другая неправительственная организация могут предложить субсидированные кредиты, чтобы помочь вам финансировать покупку вашей системы солнечных батарей. Прежде чем купить систему, обсудите варианты субсидированных кредитов с установщиком в вашем регионе — они, вероятно, знают все программы по солнечной энергии, доступные в вашем регионе.

Налоговые льготы

В дополнение к налоговым льготам вы можете иметь право на определенные налоговые льготы после установки солнечной системы. Несмотря на то, что эти системы увеличат стоимость вашей собственности, некоторые штаты и муниципалитеты не будут учитывать их при оценке налогов на недвижимость, а это означает, что ваш счет по налогу на недвижимость не будет увеличиваться при установке солнечных батарей.

В некоторых штатах также действуют программы, гарантирующие, что все покупки компонентов системы солнечной энергии будут освобождены от налогов штата с продаж, что может сэкономить вам сотни долларов при установке вашей системы.

Bottom Line

Сочетание этих различных налоговых льгот на солнечную энергию и других финансовых стимулов может сэкономить вам деньги на установке системы солнечной энергии. Хотя для установки требуется значительная сумма денег, эти программы значительно снизят общую стоимость системы.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

No related posts.
