Вальмовая крыша стропильная система чертеж: Стропильная система вальмовой крыши – основы расчета и этапы монтажа

Содержание

Вальмовая крыша стропильная система чертеж. Некоторые особенности вальмовой крыши

Вальмовая крыша стропильная система чертеж. Некоторые особенности вальмовой крыши

При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия - четырехскатная крыша.

Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.

В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название - диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.

Таким образом, основными элементами вальмовой стропильной системы являются:

  • Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
  • Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
  • Нарожники - элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

Вальмовая крыша беседки. Крыши для дачной беседки

Вспомните, сколько времени уходит, чтобы заложить качественный фундамент при возведении дома! Что касается беседки, основное внимание всегда уделяется крыше. Она защищает вас от осадков, создает приятную атмосферу, подчеркивает уникальный дизайн. Круглая крыша вашей беседки видна соседям, а значит, ее нужно делать симпатичной.

Разновидностей действительно много, на их перечисление ушел бы не один час времени. Расскажем о наиболее популярных:

Односкатная. Самый простой вариант, который хорошо зарекомендовал себя на четырехугольных конструкциях. На стропила настилают поликарбонат и закрепляют его.

Двускатная. Данный тип актуален для прямоугольной формы. Делается из висячих стропил. Единственный недостаток двускатного варианта в том, что он немного сужает обзор.

Полукруглая. Беседка с полукруглой крышей – отличный вариант для дачи. Ее основой являются сварная решетка из металла.

Четырехскатная, вальмовая крыша . Отличается простотой установки и удобством эксплуатации, легко вписывается в любой дачный ландшафт. Основа – наслонные и накосные стропила.

Шестигранная. Обычно ее ставят на округлые либо квадратные вариации. Крыша шестигранной беседки выглядит очень презентабельно, но отличается определенными сложностями установки. Одна из интересных вариаций шестигранной крыши, это крыша для беседки в восточном стиле.

Шатровая крыша. Пожалуй, один из самых оригинальных вариантов исполнения. Даже самая однообразная дачная беседка мгновенно преображается благодаря шатровой крыше. Это тот же четырехскатный вариант, только трапециевидные скаты делаются в виде треугольников. Конек отсутствует как таковой, за счет увеличения свеса улучшается защита от ветра и дождя.

Круглая. Сложнейший в исполнении и вместе с тем один из самых красивых вариантов. Сделайте минимальный уклон – и кровля приобретет причудливую форму шара.

Вальмовая крыша пошаговая инструкция. Вальмовые крыши: устройство стропильной системы

Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.

Что это такое?

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

  • выбора оптимального материала для обустройства кровельной конструкции;
  • определения интенсивности осадков, характерных для места постройки;
  • установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

  • Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
  • Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
  • Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
  • Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
  • Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
  • Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Вальмовая крыша расчет. Расчет вальмовой крыши: минимизируем затраты и отходы

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши  – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Расчет вальмовой крыши с чертежом. Расчет стропильной системы вальмовой крыши: как все сделать правильно и избежать ошибок

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком.

Звучит сложно, хотя на деле все проще – не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!

Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

  • Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
  • Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
  • Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
  • Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
  • Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
  • Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
  • Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

  • Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
  • Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
  • Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
  • Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Видео ВАЛЬМОВАЯ КРЫША (КАРКАС)

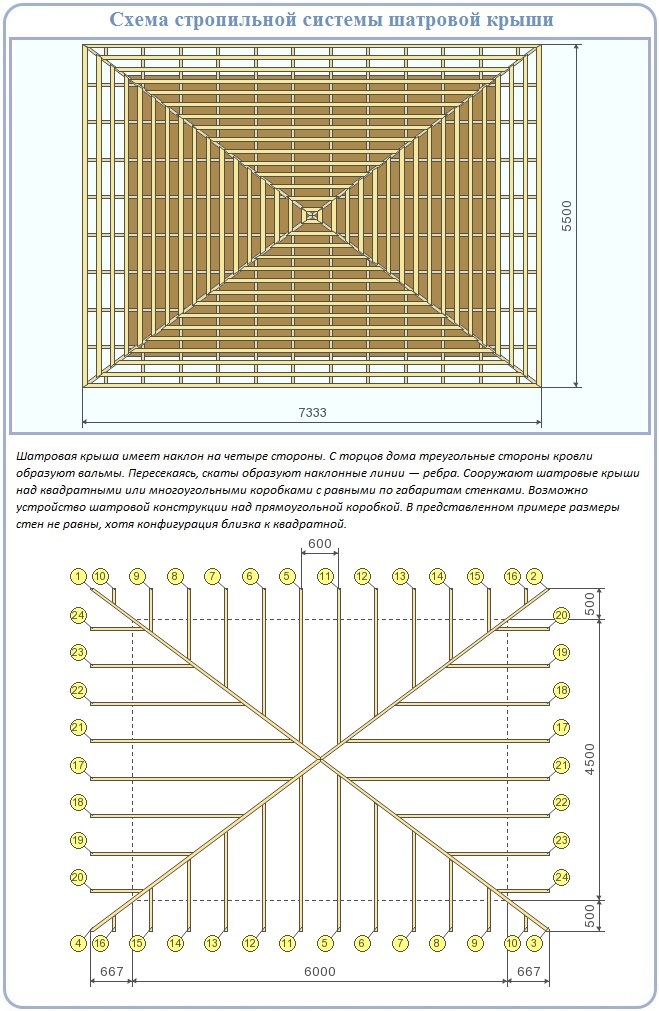

Стропильная система вальмовой крыши, схема

Когда планируется строительство дома, необходимо продумывать не только внешний вид, планировку помещений, а и конструкцию кровли. Это касается в первую очередь таких непростых конструкций, как четырехскатная крыша. Как правило, стропильные системы такого типа использовались при многоэтажном строительстве, но последних несколько десятков лет вальмовые крыши становятся все популярнее.

Содержание:

  1. Применение вальмовой кровли
  2. Особенности проектировки стропильной системы вальмовой кровли
  3. Принципы устройства стропильной конструкции
  4. Значение чертежей и цена монтажа

Применение вальмовой кровли

Не самая простая стропильная система вальмовой крыши схема которой в нескольких вариациях приведена на странице, имеет, однако, своих поклонников. Изначально в глаза бросается разнообразие конфигураций и интересный внешний вид всего здания, которое имеет вальмовую крышу. Но из-за одного внешнего вида застройщики не стали бы так усложнять себе жизнь.

Четыре ската, два из которых треугольные, а два — трапецеидальные, конек разной длины, в зависимости от размеров дома и, конечно большое чердачное пространство, которое может легко трансформироваться в мансардный этаж. Это то, что отличает вальмовую кровлю от других видов стропильных систем. Изначально, такая конструкция разрабатывалась с учетом придания ей хороших аэродинамических свойств, что снижает воздействие на кровлю ветровых нагрузок. Очень часто можно видеть вальмовую крышу еще более сложной конструкции, когда два из четырех скатов имеют изломы, в скатах установлены мансардные окна. Такая кровля носит название датской.

Особенности проектировки стропильной системы вальмовой кровли

Стропильная система вальмовой кровли гораздо сложнее привычной двускатной конструкции, поэтому без точного расчета построить ее не получится. Кроме того, необходимо иметь массу инженерных знаний, которые позволят распределить кронштейны, раскосы, подпорки и крепления для фиксации всех элементов конструкции.

Перед началом работ по устройству вальмовой кровли в обязательном порядке выполняют детальный чертеж. Он необходим не только для того, чтобы максимально точно повторить проектную конструкцию, но и рассчитать расход материалов. Количество материалов будет напрямую зависеть от того, на сколько высоко поднят конек над уровнем несущей стены. С одной стороны, чем выше крыша, тем больший объем предоставляется на мансардном этаже. С другой стороны — на это уйдет больше материалов, надежность стропильной системы со временем может ослабевать, а стоить такая конструкция будет дороже.

Принципы устройства стропильной конструкции

Принцип устройства стропильной системы вальмовой крыши мало чем отличается от установки стропил для двускатной кровли. Тем не менее, есть некоторые нюансы, которые отличают именно вальмовую кровлю от остальных систем.

  1.  При сборке стропильной системы вальмовой кровли очень важно соблюдать технологию, основное правило которой — древесина только хвойных пород. Причем подготовительной просушке при отборе лесоматериала уделяют максимум внимания. Как правило, влажность не должна выходить за двадцатипроцентный порог.
  2.  В зависимости от размеров дома, могут понадобиться стропила такой длины, которых найти будет проблематично. Это издержки конструкции. В этом случае необходимо сращивать стропильные ноги. Стропила могут фиксироваться между собой любым способом, главное, соблюдать инженерные нормы, которые должны быть учтены в чертеже.
  3.  Антисептическая обработка стропил — обязательный этап подготовки материала, а проводят его за несколько дней до начала сборки стропильной системы. В случае, когда планируется устройство мансардного этажа, следует уделять особой внимание стойкам, которые будут служить каркасом для простенков и стен.

Значение чертежей и цена монтажа

Составляющие элементы стропильной системы наглядно показаны на чертежах и схемах, которые мы прикрепили к тексту. Однако стоит помнить о том, что универсальных схем и чертежей быть не может, а каждая стропильная система разрабатывается индивидуально для конкретного здания и под конкретные функциональные предназначения полученных помещений. Как видно из примеров схем и чертежей, конструкция кажется непростой. Однако сборка стропильной системы вальмовой крыши вполне может быть осуществлена своими руками.

Цена монтажа системы может подкосить строительный бюджет, но если чертеж разработан правильно и с учетом технологических требований и инженерных норм, тогда самостоятельная сборка кровли — вопрос времени и навыков. Все узлы, которые отвечают за обеспечение жесткости конструкции, в принципе, стандартны. Это касается фиксации стропил, подкосов, затяжек и нарожников. В чертеже точно должны быть указаны те элементы и кронштейны, которые имеют нестандартные формы. В этом случае они изготавливаются по месту.

Вальмовая крыша — отличный выбор для расширения функций жилого дома и для подчеркивания индивидуальных особенностей постройки, а выполнить ее можно не спеша и своими руками. Удачной работы!

Читайте также Стропильная система четырехскатной крыши

Вальмовая крыша стропильная система чертеж калькулятор

3D Расчет четырехскатной шатровой (вальмовой) крыши

Инструкция к калькулятору расчета четырёхскатной крыши

Заполните размеры в миллиметрах:

Y – высота крыши, это расстояние от перекрытия чердака до конькового узла (вершины «шатра»). Значение Y влияет на угол наклона кровли (для четырехскатной крыши от 5 до 60 градусов). Угол наклона ската крыши определяется с учетом вида здания, назначения чердачного помещения, снеговой нагрузки и вида кровельного материала (например, для рубероида – 8-18°, шифер или металлические листы –14-60°, черепица – 30-60°). Если чердак будет нежилым, следует выбирать небольшую высоту (экономия материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии, обслуживания и ремонта (примерно 1500 мм). Обязательно учитывать требования СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше небольшой высоты (угол наклона до 30 градусов) может накапливаться снег, что увеличивает нагрузку на стропильную систему крыши и негативно влияет на ее герметичность и долговечность. Высокая крыша (угол наклона 45-60°) дает возможность оборудовать жилое помещение под ее сводом и не позволяет осадкам задерживаться, но уязвима к сильным порывам ветра. Оптимальный угол наклона четырехскатной крыши часто находится в пределах 30-45 градусов.

X – Длина крыши (без учета свесов), фактически это значение длины фасадной стены Вашего дома.

Z – Ширина кровли определяется шириной постройки.

Если Вам необходимо рассчитать шатровую крышу для квадратного дома, то введите равные значения X и Z. Четырехскатную кровлю для дома прямоугольной формы (X и Z разные) называют вальмовой.

C – размер карнизного свеса, (необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

U – Ширина стропила.

W – Толщина стропила.

S – Шаг стропил, т.е. расстояние между соседними стропилинами.

U и W – важные параметры определяющие надежность всей стропильной системы. Искомое сечение стропила (UхW) зависит от: нагрузок (постоянные – вес стропильной системы, обрешетки, кровельного пирога; временные – снеговые, ветровые; особые – сейсмические воздействия, динамические нагрузки от промышленных взрывов), качества и вида применяемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага (S) для стропил разной длины приведено в таблице.

Длина стропилины, ммШаг стропил, ммСечение стропила, мм
До 3000120080х100
До 3000180090х100
До 4000100080х160
До 4000140080х180
До 4000180090х180
До 6000100080х200
До 60001400100х200

При выборе сечения стропил обязательно руководствоваться рекомендациями, наведенными в СП 64. 13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» с учетом СП 20.13330.2011 «Нагрузки и воздействия».

O1 – Ширина досок обрешетки.

O2 – Толщина досок обрешетки.

R – Шаг обрешетки (т.е. расстояние между соседними досками).

Обрешетка стропильного каркаса кровли выполняет опорные функции, ее сечение (ширина O1 и толщина O2) определяется весом, жесткостью кровельного материала и углом наклона крыши. Обрешетка должна обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Определить примерные значения ширины (O1), толщины (O2) досок для обрешетки и шаг (R) можно с помощью данных таблицы.

Кровельный материалУклон кровли, градусовСечение обрешетки, ммШаг обрешетки, мм
Профнастил30-4530×100400-1500
Цементно-песчаная или керамическая черепица22-30

40×60 или 50×50

300-340
30-9050×150; 60×180320-350
Мягкая (рулонная) кровля, например, битумная черепицаОт 830×1003-5
Металло-черепицаОт 2025×100; 30×100300-1000
Асбестоцементные листы – шифер14-6050×50; 50×100; 7,5×7,5500-750

Заполняя поля онлайн калькулятора пальмовой крыши, нужно выбрать оптимальное сечения обрешетки и ее шаг в конкретном случае помогут рекомендации, приведенные в СП 64. 13330.2011 «Деревянные конструкции», СНиП II-26-76* «Кровли» и СП 20.13330.2011 «Нагрузки и воздействия».

Если необходим чертеж, приближенный к требованиям ГОСТ, отметьте пункт «Черно-белый чертеж», это сэкономит цветную краску или тонер при печати.

Нажмите «Рассчитать».

Результаты расчета шатровой крыши:

Наш онлайн калькулятор с чертежами поможет Вам рассчитать материалы для обустройства шатровой или вальмовой кровли и создаст детализированные чертежи (с точными размерами всех деталей стропильной системы). Вы сможете бесплатно узнать площадь, ширину, высоту кровли, длину пиломатериалов для карнизов, коньков, стропил, обрешетки для каждой стороны крыши и необходимый объем древесины по каждой позиции. Такие данные позволят сформировать представление о стоимости четырехскатной крыши (составить смету) и закупить нужное количество пиломатериала для стропильной системы. Рекомендуется также получить консультацию квалифицированного специалиста (строителя-кровельщика с опытом реализации успешных проектов) по обустройству крыши, поскольку от ее качества, надежности во многом зависит комфорт и уют Вашего дома.

Расчет вальмовой крыши: особенности конструкции и расчета на калькуляторе

Отправим материал на почту

Проекты домов с вальмовой крышей

  • 3 комнаты
  • 1 санузел
  • 150² Общая площадь
  • 4 комнаты
  • 2 санузла
  • 114.7² Общая площадь
  • 4 комнаты
  • 1 санузел
  • 107² Общая площадь
  • 8 комнат
  • 5 санузлов
  • 474.1² Общая площадь
  • 13 x 26м Площадь застройки
  • 5 комнат
  • 2 санузла
  • 198.6² Общая площадь
  • 3 комнаты
  • 1 санузел
  • 108² Общая площадь
  • 3 комнаты
  • 1 санузел
  • 85² Общая площадь
  • 10 x 11м Площадь застройки
  • 6 комнат
  • 6 санузлов
  • 275² Общая площадь
  • 7 комнат
  • 2 санузла
  • 143² Общая площадь
  • 6 комнат
  • 2 санузла
  • 237. 6² Общая площадь
  • 12 x 14м Площадь застройки
  • 5 комнат
  • 2 санузла
  • 163.5² Общая площадь
  • 17 x 10м Площадь застройки
  • 4 комнаты
  • 2 санузла
  • 137.4² Общая площадь
  • 17 x 10м Площадь застройки
  • 6 комнат
  • 2 санузла
  • 205.8² Общая площадь
  • 5 комнат
  • 4 санузла
  • 270.5² Общая площадь
  • 6 комнат
  • 3 санузла
  • 280.52² Общая площадь
  • 10 x 13м Площадь застройки
  • 6 комнат
  • 2 санузла
  • 7 комнат
  • 2 санузла
  • 312² Общая площадь
  • 5 комнат
  • 2 санузла
  • 278² Общая площадь
  • 15 x 12м Площадь застройки
  • 6 комнат
  • 3 санузла
  • 220.2² Общая площадь
  • 12 x 10м Площадь застройки
  • 3 комнаты
  • 2 санузла
  • 6 x 9м Площадь застройки

Если вы собрались строить дом, и рассчитываете свои финансы, то не помешает хотя бы примерно узнать, сколько потребуется материала. В этой статье мы расскажем, как правильно рассчитать площадь кровли четырехскатной крыши, и чем в этом может помочь онлайн калькулятор.

Устройство крыши

Для упрощения расчетов требуется знать, как устроена и из каких элементов состоит вальмовая кровля. Конструкция содержит:

  1. Конек – брусок, расположенный в наиболее высокой точке, и является опорой большинству стропил.
  2. Центральные стропила – устанавливаются по скатам, с учетом их параметров.
  3. Угловые стропила – это основная несущая часть крыши, располагаются наклонно от конькового бруска к краю дома.
  4. Вальмовые стропила – закрепляются на коньке, а также угловых стропилах.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

  • Жесткостью конструкции
  • Обтекаемостью покрытия
  • Отсутствием фронтонов

Существуют и определенные недостатки:

  • Многочисленные отходы материалов
  • Сложность проведения расчетов
  • Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Выполняем калькуляцию

Расчет площади кровли четырехскатной крыши основан на сумме площадей трапециевидных сторон и 2 треугольников с равными бедрами. Для выполнения расчетов вальмовых скатов можно воспользоваться формулой равнобедренного треугольника. Чтобы узнать площадь трапециевидных сторон, потребуется формула вычисления площади трапеции, которая и заложена в калькулятор вальмовой крыши.

В базе калькуляторов находится информация о наиболее популярных кровельных материалах. Для получения результата достаточно отметить:

  • параметры основания кровли;
  • предполагаемый шаг стропил;
  • предпочитаемый кровельный материал;
  • сорт и размеры древесины, которая будет использована для создания обрешетки;
  • регион строительства.

Система самостоятельно проведет полный расчет кровли четырехскатной крыши, и выдаст готовый результат.

При выполнении вычислений учитывается метеорологическая обстановка района застройки. При этом исследуется интенсивность осадков, а также скорость ветра и сила его потоков. Но надо учитывать, что все формулы калькуляторов, соответственно, и заложенные погрешности, находятся внутри интерфейса, поэтому дать гарантию точности не сможет ни одна онлайн-считалка.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость вальмовой кровли, воспользуйтесь следующим калькулятором:

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

  1. Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.
  2. Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.
  3. Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

При проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Видео описание

Пример расчетов четырехскатной крыши в видео:

Заключение

Строительство дома является сложным и кропотливым процессом. Особое внимание следует уделять проведению расчетов, перепроверяя каждый результат. Онлайн калькулятор поможет выполнить необходимые вычисления, но всегда надо помнить, что такие онлайн-сервисы – это скорее помощники по предварительной оценке стоимости и количества материалов. Использовать для работы полученные таким путем данные не станет ни один уважающий себя специалист.

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома

Информация по назначению калькулятора

О нлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

В альмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Д ля вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Расчет вальмовой крыши

С помощью калькулятора по расчету вальмовой крыши можно определить угол наклона, количество обрешетки и рассчитать стропильную систему. Также вам будет дана подробная информация о необходимом объеме строительных материалов. Выполните онлайн расчет вальмовой крыши дома.

Укажите кровельный материал:

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Сорт древесины для стропил (см)

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

Расчёт ветровой нагрузки:

Высота до конька здания

Результаты расчетов

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор вальмовой крыши поможет рассчитать её параметры: объём кровельных и изоляционных материалов, обрешётки, прочность стропильной системы, корректность угла наклона кровельных скатов. В базе калькулятора содержатся сведения о большинстве кровельных материалов. Это металлочерепица, битумная, керамическая и цементно-песчаная черепица, битумный и асбестоцементный шифер, ондулин и другие материалы. Поэтому воспользовавшись данным калькулятором вы сможете более точно рассчитать конструкцию и определиться с будущей постройкой. В данном калькуляторе рассматривается классический вариант вальмовой крыши с равными скатами и равными углами скатов по отношению к основанию крыши.

Прежде чем конструировать вальмовую крышу, ознакомьтесь с нормативными документами, такими, как СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Обратите внимание!
Рекомендуемые параметры рассчитываются согласно СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Вальмовая крыша представляет собой своеобразный вариант двускатной крыши, но в профиль представляющей форму трапеции. На торцах вальмовой крыши находятся скаты, по форме напоминающие треугольники (так называемые вальмы). Крыша имеет в общей сложности 4 ската (два боковых и два торцевых) и 4 ребра (так называемые диагональные стропила).

Такая конструкция хоть и сложнее обычных двускатных крыш, но имеет свои преимущества, к тому же вальмовая крыша прекрасно выглядит.

Существуют также полувальмовые крыши, в которых вальмовые скаты меньше по длине и не достигают карниза.

Для отделки вальмовой крыши можно использовать всевозможные кровельные материалы. При их выборе следует учесть особенности климата вашего региона и обратить внимание на предъявляемые материалами эксплуатационные характеристики.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком

.

Если у вас возникли вопросы или появились предложения по данному калькулятору, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Здесь вы увидите сообщение о том, соответствует ли указанный угол наклона крыши нормам по кровельному материалу. Если угол не будет соответствовать, то вам будет рекомендовано его изменить.

Высота подъёма

Высота крыши от ее основания до конька (свесы не учитываются).

Длина конькового бруса

Коньковый брус будет иметь данную длину между вальмами.

Площадь поверхности крыши

Площадь всей поверхности, включая имеющиеся свесы. Данный параметр поможет вам рассчитать необходимые материалы для строительства.

Примерный вес кровельного материала

Суммарная масса выбранного кровельного материала, необходимого для крыши заданных размеров.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала. Указано количество в рулонах, исходя из стандарт — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 %.

Нагрузка на стропильную систему

Максимальный вес, оказываемый на стропильную систему. Учитываются ветровые и снеговые нагрузки выбранного региона, угол наклона крыши, а также вес всей конструкции.

Длина боковых стропил

Расчетная длина стропил с учетом свесов.

Длина диагональных (накосных) стропил

Длина каждого из четырёх диагональных стропил (рёбер).

Количество боковых и вальмовых стропил

Общее количество стропил для боковых и вальмовых скатов, не считая четырёх диагональных стропил.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород . Здесь указаны сечения, которые можно использовать при постройке вальмовой крыши с заданными параметрами. Отправной точкой расчетов служит суммарная нагрузка на конструкцию. После чего определяется соответствующее сечение стропил, представленное в данной таблице.
  2. Во второй колонке указан суммарный вес стропил, который бы получился, если использовать их для возведения всей крыши.
  3. В третьей колонке указан суммарный объем стропил в кубических метрах. Этот показатель может вам пригодиться при расчете стоимости.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Обязательно уточните необходимое количество рядов обрешетки для выбранного кровельного материала, это вы можете сделать у продавцов кровельных материалов.

Равномерное расстояние между досками обрешетки

Чтобы равномерно расположить обрешетку, следует использовать указанный здесь шаг. Он обеспечит необходимую прочность кровли и сэкономит материал.

Объем досок обрешетки

Объем досок на обрешетку (для всей крыши). Это значение поможет вам при расчете стоимости пиломатериала.

устройство и монтаж своими руками пошагово, видео

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
  2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
  3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

  1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
  2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

    Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

  3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
  4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
  5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
  6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

    Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

  7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
  8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Фотогалерея: дома с вальмовыми крышами

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

  • гвозди и саморезы для кровельных работ;
  • анкерные болты;
  • стальные уголки;
  • другие детали, отвечающие за надёжность и прочность возводимой конструкции.

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

  1. Мауэрлат изготавливается из бруса сечением 100×150 мм.
  2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
  3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

  • молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
  • шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
  • рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
  • карандаш, рулетка, линейка для нанесения разметки;
  • уровень и отвес;

    Отвес служит для выравнивания элементов конструкции по вертикали

  • электролобзик, ножовка по дереву и металлу для резки небольших элементов, электропила для заготовки более габаритных деталей;

    Электролобзиком можно пилить доски толщиной до 50 мм

  • электрорубанок — незаменимая вещь при обработке больших площадей, но при работе на высоте удобнее пользоваться ручным рубанком.
Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

  1. Способность строения и фундамента выдерживать нагрузку будущей крыши.
  2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
  3. Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
  4. Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
  5. Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.

При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

  1. По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.

    Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек

  2. Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.

    Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно

  3. Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.

    Балки перекрытий (затяжки) можно крепить на мауэрлат

  4. Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.

    Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы

  5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам. По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

    Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил

  6. Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
  7. Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
  8. Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.

    Промежуточные стропила устанавливаются с фронтальной стороны

  9. После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.

    Диагональные стропила соединяют коньковый элемент крыши с углами

  10. К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.

    Нарожники соединяют диагональные стропила с мауэрлатом

  11. В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
  12. Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.

Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:

  • металлическими уголками, фиксируемыми по бокам стропильных ног;
  • гвоздями, которые необходимо вбивать так, чтобы они прошли наискосок со стропила в мауэрлат;
  • специальной скобой;
  • скользящим креплением.

    Скользящее крепление даёт стропилам определённую свободу перемещения при деформациях здания

Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:

  1. Соединение ног друг над другом и над брусом с последующим креплением на болты.
  2. Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
  3. Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши для укладки кровельного покрытия

Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:

  1. Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
  2. Далее монтируется кровельный пирог в приведённой ниже последовательности:
    1. На стропила натягивается и крепится слой пароизоляционной плёнки.
    2. Следующим слоем устанавливается обрешётка.
    3. В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
    4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.

Рекомендуется строго соблюдать правила укладки кровельного материала

Обустройство кровельной вентиляционной системы

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части крыши — ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.

При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.

Видео: вальмовая крыша из металлочерепицы

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

  • веса всех стропил и их дополнительных элементов;
  • массы кровельного покрытия и гидроизоляции;
  • уровня климатических нагрузок, слоя снежных масс;
  • веса строителей, обслуживающих крышу;
  • нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

  1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

    Строительство крыши начинается с установки конькового бруса на вертикальных стойках

  2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
  3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

    Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешётки

  4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
  5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

    Контробрешётка устанавливается для того, чтобы обеспечить вентиляцию подкровельного пространства

  6. На завершающем этапе работы крепят кровельный материал.

    Установка кровельного покрытия завершает процесс постройки беседки

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Вальмовая крыша стропильная система - пошагово схемы, чертежи, фото

Вальмовая крыша – одна из разновидностей четырехскатной кровли, торцовые скаты которой имеют треугольную форму, а продольные скаты выполнены в виде трапеции. В этой статье мы расскажем, как самостоятельно рассчитать и построить такую крышу, какие материалы использовать и покажем наиболее частые ошибки, которые допускают при возведении каркаса.

Конструкция вальмовой крыши

Для крепления всей конструкции к стенам дома используют мауэрлат – доску, прикрепленную к верхнему венцу или верхнему ряду кирпичей. Если под крышей нет потолка, то лаги (поперечные балки) крепят к стропильной системе выше мауэрлата, а для поддержки конька подпорки крепят к лагам. Если же мауэрлат закреплен поверх лаг потолка, то лаги и конек соединяют вертикальными стойками. Это обеспечивает жесткое крепление конька при любых конфигурациях крыши и потолка. Как и в двускатной крыше, несущая конструкция образована коньком и стропилами, соединенными мауэрлатом, лагами потолка или специальными затяжками, перемычками и распорками.

Как рассчитать вальмовую крышу

При расчете вальмовой крыши определяют следующие параметры:

  • размеры;
  • площадь всех скатов;
  • длину свесов;
  • общую высоту крыши;
  • длину и толщину досок для различных элементов;
  • общее число досок;
  • количество, форму и расположение смотровых и слуховых окон;
  • количество и расположение системы водостоков.

Все необходимые для расчета вальмовой крыши формулы есть в школьном учебнике геометрии, ведь все ее элементы образуют треугольники и трапеции. Вот основные формулы, которые потребуются вам для расчета:

  1. Высота конька над мауэрлатом – h = 1/2В*tgα, где h – высота конька, В – ширина дома (длина торцовой стены), а α – угол между лагами потолка и стропилом. Оптимальный угол составляет 45º, однако, допускается его изменение. При угле 45º высота конька равна половине ширины дома.
  2. Длина конькового прогона – Lк = L-В, где – длина прогона, L – длина дома, а В – ширина дома.
  3. Длина промежуточного стропила Lпст = , где Lпст – длина стропила, h – высота конька над мауэрлатом, Lсв – длина свеса.
  4. Длина углового стропила Lуг = , где Lпст – длина промежуточного стропила, а В – ширина дома.
  5. Площадь ската Sс = (Lк + Lсв)*hсв/2, где длина конькового прогона, Lсв длина крыши по свесам, hсв высота крыши от свеса до конька.
  6. Площадь вальмы (Sв = Нсв*h2)/2 где Всв – ширина дома по свесам, h2 – расстояние от свеса до конька.

Выбор материалов

Выбирая материалы для строительства вальмовой крыши необходимо ориентироваться на те же параметры, что и для любой другой двух и четырехскатной крыши. В первую очередь это жесткость и несущая способность балок, кроме того, важное значение имеют направление и сила ветра, температура зимой и количество осадков. Для большинства российских регионов, где средняя скорость ветра не превышает 5 метров в секунду, для домов площадью 20–40 квадратных метров стропильную систему, включая конек, строят из доски толщиной 25 мм и шириной 100–125 мм. Если же средняя скорость ветра выше, или больше размеры здания, то для строительства стропильной системы используют доску размерами 50х100 мм. Если же вы строите крышу большого дома в регионе с сильными ветрами, то для строительства каркаса необходимо использовать доску размерами от 50х150 до 50х200 мм.

Как и для строительства любых других крыш необходимо использовать высушенный до 14–16% влажности, это защитит конструкцию от перекоса. Доски изготавливают из древесины мягких хвойных пород – ели, сосны, пихты с небольшим количеством сучков. Если же сучок занимает больше четверти ширины доски, то доску можно использовать только для вертикальных подпорок. Кроме того, доски не должны иметь трещин, сколов, темных пятен, гнили и плесени. Также вам потребуются различные крепежные элементы и усилители, которые вы приобретете в ближайшем строительном магазине. Все крепежные элементы и усилители должны быть изготовлены из оцинкованной стали, если детали не покрыты цинкованием, то быстро покроются ржавчиной.

Подготовка к монтажу крыши

Закупив все материалы, приступайте к расчетам, чтобы определить длину основных элементов – конька, стропил, подпорок. Внимательно отнеситесь к углам стропил на стыке с коньком. В зависимости от способа крепления стропил к мауэрлату, подготовьте замки. Оптимальный способ крепления – создание замка, который позволит уложить 2/3 торца стропила на мауэрлат, оставшаяся 1/3 ширины послужит основой для крепления менее толстых досок свесов. Если вы строите крышу в регионе с сильными ветрами, то усилить крепление стропил к мауэрлату можно с помощью деревянных бобышек, подпирающих каждую доску стропил. Если мауэрлат еще не установлен на стены дома, то делайте потолок и крепите мауэрлат, после чего крепите на нем элементы замков для фиксации стропил. Оптимальное расстояние между стропилами зависит от ветровой нагрузки, кровельного покрытия, толщины досок обрешетки, количества снега выпадающего зимой, но в среднем составляет 60–90 см.

Монтаж крыши

Проведя все подготовительные мероприятия, разметьте местоположение конькового бруса и установите 2–4 вертикальные стойки (в зависимости от длины прогона) и закрепите на них конек. Обязательно используйте металлические усилители в форме уголков, без них собирать крышу сложней, да и ее жесткость будет меньше. Затем устанавливайте центральные и центральные промежуточные стропила, не забывая применять металлические усилители. Для соединения деревянных деталей между собой используйте гвозди или саморезы – первые проще в работе, но вторые обеспечивают более жесткую фиксацию, хотя и не могут заменить собой усилители.

Некоторые мастера придерживаются другого порядка – сначала устанавливают коньковый прогон, затем крепят к нему угловые стропила и лишь после этого устанавливают остальные элементы стропильной конструкции. Второй метод сложней в отношении монтажа, потому что требует более точных расчетов, зато позволяет сразу же сделать очень жесткую конструкцию, которую не сдует даже сильным ветром. Если вы планируете под крышей сделать мансарду, то необходимо перемычками и распорками очертить контуры комнаты. Перемычки и распорки будут выполнять функцию несущей конструкции стен и потолка, а также увеличат жесткость стропильной системы. Не забывайте устанавливать диагональные распорки, в том числе ветровые, которые сохранят крышу от складывания и расшатывания под ветровой нагрузкой.

Если вы планируете установку слуховых и смотровых окон, то каркасы для них необходимо делать на этапе создания стропильной конструкции, это позволит обойтись без переделок во время настила кровли и установки самих окон. Врезая слуховые и смотровые окна в крышу, которую планируется утеплить, вы должны делать каркас с учетом типа и толщины утеплителя. После окончания сборки каркаса (стропильной системы) приступайте к созданию обрешетки. Для нее используйте доски толщиной 25 мм. Расстояние между досками определяйте исходя из типа кровли, скорости ветра и количества снега зимой. Не делайте расстояние между досками обрешетки больше 50 см, это сильно ослабит кровлю. Если вы решили стелить натуральную черепицу, то необходимо создавать сплошную обрешетку.

Стропильная система четырехскатной крыши своими руками

Крыша, как и стены, является важным элементом дома. От ее выбора зависит, какой внешний вид в итоге будет иметь строение. Существуют несколько типов крыш, они отличаются только по форме и количеству скатов. Четырёхскатная крыша отличается от двускатной тем, что она обладает четырьмя плоскостями — скатами. Ее монтаж своими руками затрудняется уже тем, что стропильная система четырёхскатной крыши намного сложнее, но между тем именно они считаются более прочными и надёжными в эксплуатации, чем двускатные и, что немаловажно, у них более привлекательный внешний вид.

Разновидности многоскатных крыш

На рынке кровельных материалов можно встретить много вариантов мансардных крыш. Но пожалуй, самые популярные это вальмовая и шатровая. Если вы решили начать строительство четырехскатной крыши своими руками, важно определиться какой вид вам подойдет, а для этого нужно знать особенности каждого вида.

При монтаже вальмовой крыши сразу бросается в глаза её схожесть на всем нам привычную двускатную, но её главное отличие в том, что там, где заканчивается двускатная кровля, продолжение берут треугольные скаты-вальмы. В крыше нет фронтов, поэтому она считается более экономичной.

Шатровая крыша по своему внешнему виду очень похожа на пирамиду, которая берет свое начало у стен. Все плоскости скатов похожи на равнобедренные треугольники. Стропильная система четырёхскатной шатровой крыши намного сложнее, чем вальмовой, поэтому, если у вас есть желание делать ее своими руками, то рекомендуют именно вальмовую. Подходит она для домов, у которых длина стен одинаковая.

При выборе вальмовой крыши можно столкнуться ещё с её некоторыми подвидами:

  • полувальмовая;
  • датская вальмовая.

Нередко полувальмовую крышу рассматривают как двускатную. Главное её отличие от классической двускатной в наличии треугольных торцевых скатов. Преимуществом является возможность устанавливать обычные окна в мансарде, а отсутствие острого выступа обеспечивает более высокую способность выдерживать различные погодные изменения.

А вот конструкция четырёхскатной датской крыши позволяет отказаться от мансардных окон и обеспечить естественное освещение в помещениях за счёт установленных вертикальных окон.

Четырехскатная крыша: чертеж

В начале любых строительных работ лучше всего произвести расчёты, чтобы потом уже при строительстве не переделывать конструкцию. Поэтому, даже если строительство стропильной системы четырёхскатной крыши у вас получится выполнить своими руками, то расчёт самого проекта четырёхскатной крыши лучше всего сразу доверить профессиональному архитектору.

Составляя проект четырехскатной крыши, нельзя ошибиться, так как он включает в себя огромное количество элементов и все они несут свою нужную функцию. Архитектор, который будет выполнять проект, а впоследствии и чертеж четырёхскатной крыши, обязательно даст подробное описание всех узлов и соединений, что существенно ускорит монтаж конструкции. Вам останется только приобрести необходимые материалы и инструменты и можно приступать к монтажу.

При составлении проекта важно помнить про уклон. Обычно он варьируется от 5 до 60 градусов. От угла наклона зависит и выбор кровельного материала. Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу.

Устройство четырёхскатной крыши таково, что чем больше угол наклона, тем больше кровельного материала пойдёт на строительство и, наоборот, чем меньше угол наклона, тем более мощный каркас необходимо сооружать, так как на такую крышу будет более сильная погодная нагрузка.

Делая расчёт, архитектор сразу учитывает, какие стропила будут использованы при строительстве: висячие или наклонные, нужны ли вам будут дополнительные элементы для поддержания прочности, а также всевозможные нагрузки на стропила. При расчёте нагрузок учитывают:

  • вес кровельного материала;
  • вес материала для утепления, паро- и гидроизоляции;
  • погодные условия;
  • оборудование или устройства, которые, возможно, будут установлены на крышу.

Параметры нагрузок изменяются в зависимости от различных факторов. В основном учитывают климат местности, в которой планируется возведение. А общую массу всей крыши рассчитывают, учитывая итоговое количество всех материалов, которое будет использовано при строительстве и площадь всего сооружения. Обязательно делают расчёт прочности стропил и степени возможной деформации от различных внешних и погодных изменений.

В качестве стропил профессионалы рекомендуют использовать прямоугольные бруса с сечением из пиломатериалов хвойных пород, обработанных специальным антисептическим составом. Для повышения устойчивости системы четырёхскатной крыши вводят дополнительные стальные элементы.

Поэтому, даже если вы решили начать строительство четырёхскатной крыши своими руками, не поленитесь воспользоваться советами опытных мастеров. Если все расчёты будут выполнены правильно и без ошибок, это позволит возвести привлекательную конструкцию с хорошими эксплуатационными характеристиками.

Конструкция четырехскатной крыши и установка стропильной системы

Теперь, когда готов проект и у вас на руках есть чертежи четырехскатной крыши, можно приступать к устройству стропил системы крыши. Монтаж можно осуществлять несколькими способами – висячим и наклонным.

Наклонный способ более экономичен и не так сложен при возведении. При возведении стропильной системы необходимо учитывать элементы, которые обязательно присутствуют в каждой конструкции:

  • накосные или диагональные стропила. В готовой конструкции их устанавливают так, чтобы они имели упор. Обычно упирают в мауэрлат и следующую пару стропильных ног;
  • мауэрлатом называют нижнюю опору для стропил;
  • прогоном-балку, которую используют как дополнительную опору, располагают обычно параллельно мауэрлату;
  • укороченные стропильные ноги, также используют для упора в мауэрлат и стропильные ноги;
  • стойки и подкосы используются для сооружения конструкции с многопролётностью, в этом случае необходимо ещё установить несколько опор на накосную ногу;
  • ригели. Помогут если появились распоры. Обычно это происходит, если стропильная система четырёхскатной крыши при монтаже была установлена неправильно;
  • лежень используют в качестве опоры для подкосов и стоек;
  • шпренгель применятся как дополнительный элемент стропильной опоры.

Этапы работы

Первым делом, для равномерного распределения нагрузки от стропильной системы, кровельного покрытия и выпадения осадков в зимний период, на несущие стены укладывают опору для стоек и мауэрлат. Опору для стоек устанавливают на несущие перегородки. На эти опоры потом будут устанавливать опорные стойки. Здесь не обойтись без водяного уровня, при помощи которого выравнивают опорные стойки и закрепляют подпорами из досок. Крепят стойки с помощью металлических уголков. В зависимости от того, монтаж какой крыши выполняют, учитывают и необходимую расстановку стоек.

При монтаже стропильной системы для вальмовой крыши, стойки располагают в один ряд, а расстояние между ними должно быть не более двух метров. Если происходит монтаж шатровой конструкции, то тут стойки располагают по диагонали с одинаковым расстоянием от угла. На стойки потом укладывают прогоны и закрепляют их с помощью уголка на саморезы. Далее устанавливают диагональные стропила с шагом от 0,5 до 1,5 метра. Профессиональные плотники советуют изготавливать стропила из двух досок, объединённых в толщину, так как именно эти элементы конструкции испытывают нагрузку. Их упирают верхней стороной на стойку, а нижней на угол мауэрлат.

Далее нужно заполнить расстояние между стропилами. Для этого прекрасно подойдут укороченные стропильные ноги. Наибольшую нагрузку получает нижняя четверть диагональных стропил, поэтому рекомендуют под них установить дополнительные элементы стропильной опоры. Их ставят, как и коньковые стойки, на усиленные балки. На готовую конструкцию стропильной системы четырёхскатной крыши делают обрешётку, с последующим укладыванием на неё кровельного материала.

Преимущества и недостатки четырёхскатной конструкции

Если сравнивать четырёхскатную конструкцию с классической двускатной, сразу можно выделить ряд преимуществ и недостатков. К преимуществам относятся:

  • благодаря мансардным крышам можно переоборудовать чердачное помещение в жилое, что значительно увеличит жилую площадь дома;
  • четырёхскатная крыша за счёт особенности своей конструкции не подвержена временным деформациям;
  • утепляя кровельный материал при монтаже, вы тем самым улучшаете теплоизоляцию всего дома, это экономия на отоплении;
  • за счёт низких углов наклона конструкции, такие крыши лучше противостоят разным погодным изменениям;
  • благодаря своему необычному дизайну, конструкция смотрится очень красиво и придаст изюминку любому помещению.

К недостаткам, пожалуй, можно отнести такие моменты:

  • учитывая, что конструкция четырёхскатной крыши сложнее, чем двускатной, при монтаже она вам обойдётся дороже. Но опять же, благодаря ей можно не делать кирпичную кладку;
  • скаты, расположенные с четырех сторон, забирают часть жилого помещения с коротких торцов;
  • ещё одним недостатком считается то, что мансардные окна, которые устанавливаются, во время дождя могут стать причиной появления лужи на полу. Но опять же, только в том случае если вы забыли их закрыть. При желании даже в мансардную крышу можно установить обычные вертикальные окна.

Если вы все-таки решили возводить четырёхскатную крышу своими руками - это будет нелегко. Но, имея в наличии ручной и электроинструмент, а также все нужные измерительные устройства, у вас все получится, главное соблюдать общие принципы. Важно помнить, что при установке мауэрлата, его нужно хорошенько закрепить по углам, приступать к монтажу всегда нужно с конька, а стойкам нужны хорошие основания. Когда выполняются работы своими руками, хочется, чтобы результат сохранялся как можно дольше, поэтому элементы конструкции стропильной системы лучше всего фиксировать современными металлическими крепёжными соединениями для дерева.

Стропильная система вальмовой крыши — специфика устройства и описание процесса монтажа

Вальмовой называют крышу с четырьмя и более скатами, образующую скаты с одинаковым наклоном как с торцовых, так и фронтонной стороны постройки. При этом такая крыша более сложна по конструкции, чем обычная двускатная, но лучше сопротивляется ветровым нагрузкам.

Блок: 1/6 | Кол-во символов: 272
Источник: https://stroy-okey.ru/house/roof/stropilnaja-sistema-valmovoj-kryshi/

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

  • Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
  • Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Полувальмовая крыша (голландская)

  • Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

  • Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

  • Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Блок: 2/3 | Кол-во символов: 3004
Источник: http://domnomore.com/valmovaia-krysha-stropilnaia-sistema/

Виды стропильной системы

Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

  • Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
  • Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
  • Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

Используемый материал

Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

  1. Из металла. В таком случае используют уголки и двутавры из оцинкованного металла. Это прочный, коррозионностойкий, долговечный материал, который выдерживает большие нагрузки. У металлических стропил есть ли два существенных минуса – значительный вес и высокая стоимость. Поэтому используют металл в строительстве крыши крайне редко, особенно в частном домостроении.

  2. Из древесины. Чаще всего применяют дерево твердых хвойных пород, например, сосны. Преимущества очевидны – легкий вес, невысокая цена, простота в обработке. Слабое место деревянной стропильной системы – это подверженность гниению, действию микроорганизмов и вредителей. Однако, эта проблема решается обработкой антисептическими составами. Кстати, те, кто заботится о пожарной безопасности, применяют еще антипирены.

Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

Элементы системы

В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

  1. Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
  2. Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
  3. Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
  4. Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.

  5. Рядовых стропил, которые служат опорой трапециевидных скатов. Для изготовления используют доски размера 50х150 мм или 100х150 мм. Верхняя часть рядовых стропильных ног опирается на коньковый прогон, а нижняя на мауэрлат. Шаг между ними берется 60-120 см, на его размер оказывает влияние применяемый утеплитель и вес кровельного материала.
  6. Нарожников, укороченных стропил, прикрепляемых одной стороной к диагональным, а другой к мауэрлату. Расстояние между нарожниками не должно превышать 70-80 см, а размеры пиломатериала не имеют особого значения, так как нагрузка на них не велика.
  7. Стоек, то есть вертикально расположенных опор из бруса. Стойки устанавливают на лежень, они подпирают стропильную ногу в средней части или коньковый прогон в зависимости от характера использования чердачного помещения.
  8. Затяжек, горизонтальный перемычек между ногами каждой стропильной пары. Затяжки стягивают стропила, снимая распирающую нагрузку на стены. Расположенную высоко у конька затяжку называют ригель, а низкорасположенную используют как балку перекрытия.
  9. Подкосов, подстропильных ног, которые располагают под углом к стропилам для уменьшения их прогиба под собственным весом.
  10. Шпренгелей, вертикальных подпорок диагональных стропил. Конструкции с вертикальными стойками и горизонтальными схватками называют шпренгельные фермы.

Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

Монтаж мауэрлата

Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

  • На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
  • Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
  • После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
  • Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

Блок: 3/5 | Кол-во символов: 6771
Источник: http://KrovlyaKrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/stropilnaya-sistema-valmovoj-kryshi.html

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

  • высота расположения конька;
  • длина ската;
  • угол наклона;
  • количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

  • будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
  • размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
  • нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

  • в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
  • также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

  1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
  2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

  • определяется ширина дома и эта величина делится пополам;
  • полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
  • отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

  1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
  2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
  3. После этого, зная шаг установки стропил, высчитываем их количество.
  4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Блок: 4/4 | Кол-во символов: 6230
Источник: http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/chertezh-stropilnoj-sistemy-valmovoj-kryshi/

Этапы работы по монтажу вальмовой крыши

От этапа установки стропильной системы зависит качество всей крыши, ее надежность и срок эксплуатации. Важно подойти к этому вопросу со знанием дела или привлечь специалистов.

Установка мауэрлата

Для монтажа берут дерево первого сорта с внушительным сечением 100*100 или 100*150. Укладывается брус только в внахлест, никак не в стык. Также должны присутствовать точки соединения со стенами дома в большом количестве. Узлы соединения укрепляют скобами из металла.

В постройки из кирпича, пеноблоков и арболита дополнительно сооружается армопояс под мауэрлат. В такой пояс заранее вшиваются шпильки для последующего устилания дерева.

Это может быть интересно! В статье по следующей ссылке читайте о строительстве крыши дома.

Создание прогона

Эта часть в виде балки создается для крепления дополнительных опор под стропильные ноги. Прогон не из главных элементом системы, его внедряют в больших и усложненных проектах вальмовых крыш.

Опорные стойки

Эти стойки являются подпоркой для конька.

Стойки являются обязательной частью стропильной системы

Создание конька

На этот элемент стропильной системы вальмовой крыши опираются все балки. Он расположен в наивысшей центральной части кровли. Образуется он в результате соединения стропильных пар ног. На данный участок каркаса действует очень большая нагрузка, поэтому, чтобы коньковый брус ее выдержал, используют несколько вариантов соединения древесины: встык, внахлест и врубка «вполдерева.

Методы соединения стропильных балок

Монтаж стропильных ног

Стропила можно монтировать в следующем порядке: сначала по диагонали, а потом остальные, или вначале центральные балки, а следом диагональные. На этом этапе монтажных работ стропильные ноги устанавливают на мауэрлат. Способов крепления несколько.

Крепление к мауэрлату тоже можкт быть разным

А также:

Схема крепления стропил к мауэрлату и к коньковому прогону

Важно: от монтажа ног к мауэрлату зависит срок эксплуатации и надежность всей стропильной системы. Так, если установить крепления слабо или допустив ошибку, крышу может просто «снести» ветром полностью.

В видео процесс разметки стропил:

Это может быть интересно! В статье по следующей ссылке читайте про расчет кровли четырехскатной крыши.

Крепление наслонных стропил

Существует две схемы прикрепления наслонных стропил:

По схеме «жесткий низ – свободный верх»

…и «жеский верх – свободный низ»

Для того чтобы создать теплую мансарду монтаж следует проводить по следующему плану на рисунке.

Для теплой крыши применяется своя схема обустройства крыши

Блок: 6/9 | Кол-во символов: 2704
Источник: https://m-strana.ru/articles/stropilnaya-sistema-valmovoy-kryshi/

Способы крепления стропил вальмовой крыши

На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.

При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.

Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.

Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.

Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.

Блок: 4/6 | Кол-во символов: 835
Источник: https://stroy-okey.ru/house/roof/stropilnaja-sistema-valmovoj-kryshi/

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

  • ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
  • количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
  • вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
  • необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши
Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Блок: 5/10 | Кол-во символов: 2710
Источник: http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi. html

Вальмовая крыша – устройство стропильной системы

Для расчета системы из стропил вальмовой кровли необходимо, применив стандартную рейку, определить горизонтальную проекцию (заложение) промежуточной стропильной ноги.

Следом коэффициент уклона перемножить на представленный.

Для нахождения длины стропила, также можно прибегнуть к теореме Пифагора

Для нахождения длины угловых стропил требуется умножить заложение на коэффициент из таблице выше

В видео пример расчета конструкции:

Чтобы определиться с сечением дерева для ног из стропил можно воспользоваться приведенной таблицей

Так, при величине распределенной нагрузки на ноги в 125кг/м и длине пролета в 6 м выбирают брус с сечением одним из: 240*80; 230*90 и 220*100, или кругляк 220 мм.

Пример чертежа вальмовой стропильной системы крыши:

Для неподготовленного человека чертеж достаточно сложный

Стропильная система вальмовой крыши, схема 2:

На первый взгляд схемы не отличаются, но каждая имеет свои особенности

В этом видео полезная информация по стропильной системе вальмовой крыши

Блок: 5/9 | Кол-во символов: 1146
Источник: https://m-strana.ru/articles/stropilnaya-sistema-valmovoy-kryshi/

Видео-инструкция

Блок: 5/5 | Кол-во символов: 19
Источник: http://KrovlyaKrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/stropilnaya-sistema-valmovoj-kryshi. html

Заключение

При любой конструкции стропил вальмовой крыши правильно устроенная система легко выдерживает нагрузку от собственного веса и атмосферных осадков. Однако сложность построения схемы вальмой кровли и расчет стропильной системы требует работы профессионалов, то же самое касается и монтажа. Браться за самостоятельный расчет и возведение такой крыши стоит только при наличии достаточного опыта строительства.

Пожалуйста, :

Блок: 6/6 | Кол-во символов: 548
Источник: https://stroy-okey.ru/house/roof/stropilnaja-sistema-valmovoj-kryshi/

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

  • Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

  • Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
  • Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
  • Ондулин — любой угол уклона не меньше , от размера угла напрямую будет зависеть шаг обрешетки.
  • Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши Поправочный коэффициент для угловых стропил  Поправочный коэффициент для промежуточных стропил
3:12 1.016 1.031
4:12 1. 027 1.054
5:12 1.043 1.083
6:12 1.061 1.118
7:12 1.082 1.158
8:1 2 1.106 1.202
9:1 2 1.131 1.250
10:12 1.161 1.302
11:12 1.192 1.357
12:12 1.225 1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

  • Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

  1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
  3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
  4. Установка опор, конькового прогона и угловых стропильных ног

  5. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
  6. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Блок: 3/3 | Кол-во символов: 6598
Источник: http://domnomore.com/valmovaia-krysha-stropilnaia-sistema/

Инструменты для строительства вальмовой крыши

Конструкция крыши и способы обустройства узлов определяют набор инструментов, которые следует подготовить до начала работ.

Для работы с деревом пригодится: уровень, ножовка, молоток, рулетка, разметочный шнурок, степлер.

Для работы с металлическими конструкциями понадобятся электродрель, клепальщик, ножницы просечные.

Инструмент и расходные материалы должны быть подготовлены заранее, т.к. сложный монтаж стропильной системы вальмовой крыши предполагает большое число запилов и установки гвоздей.

Чтобы упростить замеры и иметь возможность делать все детали одинакового размера, мастера советуют заменить рулетку замерной рейкой. Измерительную рейку делают из фанеры шириной в 50 мм, на которую наносят основные размеры.

Блок: 7/10 | Кол-во символов: 770
Источник: http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html

Варианты устройства вальмовых крыш

Для создания эффектных архитектурных решений и расширения внутреннего полезного пространства мансарды, проектировщики разработали несколько вариантов устройства вальмовых объектов.

Кровля с эркерами

Часть дома в виде выступа за границы фасада является эркером. Такой элемент строят по форме многогранника или прямоугольника и добавляют в общую систему из стропил. Созданное им пространство подходит для продолжения гостиной комнаты, холла или использования в качестве пролета для лестницы.

Вальмовая крыша для дома с козырьком

Проект по форме выглядит, как двускатные щипцы. Козырек имеет иной угол наклона, нежели треугольные скаты основной кровли. Часто проектируется, когда на здании не жилой чердак. Иногда используется в качестве навеса.

Проект четырехскатной крыши с козырьком

Крыша с «кукушкой»

Внешне такая конструкция – это щипец с заниженной частью. Элемент выполняет функцию подачи естественного дополнительного света в жилую площадь. Может сооружать на одинаковом расстоянии от боковых стен дома и выше входа. Также является дополнительным декором здания.

Асимметрия

Проект кровли с различными углами наклона, в основном, используется не для создания жилой площади. Он устанавливается в местности с сильными ветрами. Ассиметрично расположенные скаты и козырек, действует как распределяющие ветровую нагрузку элементы, и предостерегают объект от срыва.

Крыша с неправильной диагональю

Сложные проекты с разными по форме и длине боковыми частями кровли образуют смещение стропильной группы по диагонали. Такие решения, как правило, применяют над гаражом или баней.

Сложные проекты крыши с неправильной диагональю

Это может быть интересно! В статье по следующей ссылке читайте про обрешетку крыши: что это такое и как правильно ее сделать.

Блок: 8/9 | Кол-во символов: 1850
Источник: https://m-strana.ru/articles/stropilnaya-sistema-valmovoy-kryshi/

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Опора скользящая для стропил (закрытое скользящее крепление)

Блок: 8/10 | Кол-во символов: 714
Источник: http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html

Итог

Вальмовая крыша украшает практически любое строение. Видов и способов устройства составляющей ее стропильной системы много. При правильном расчете и монтаже, такая кровля служит века. Применять ее возможно для дома, беседки, бани и прочих объектов.

Прочитать позже

Отправим материал на почту

Распечатать

Блок: 9/9 | Кол-во символов: 520
Источник: https://m-strana.ru/articles/stropilnaya-sistema-valmovoy-kryshi/

Кол-во блоков: 16 | Общее кол-во символов: 35278
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://m-strana.ru/articles/stropilnaya-sistema-valmovoy-kryshi/: использовано 4 блоков из 9, кол-во символов 6220 (18%)
  2. http://www. krovlyakrysh.ru/stropilnaya-sistema-kryshi/chertezh-stropilnoj-sistemy-valmovoj-kryshi/: использовано 1 блоков из 4, кол-во символов 6230 (18%)
  3. http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html: использовано 3 блоков из 10, кол-во символов 4194 (12%)
  4. http://domnomore.com/valmovaia-krysha-stropilnaia-sistema/: использовано 2 блоков из 3, кол-во символов 9602 (27%)
  5. https://stroy-okey.ru/house/roof/stropilnaja-sistema-valmovoj-kryshi/: использовано 4 блоков из 6, кол-во символов 2242 (6%)
  6. http://KrovlyaKrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/stropilnaya-sistema-valmovoj-kryshi.html: использовано 2 блоков из 5, кол-во символов 6790 (19%)

Каркас крыши

Автоматически генерируйте каркас из стержней или вручную рисуйте стропильную систему, задавая директивы крыши для консольных, шатровых, чердачных ферм и нестандартные плоскости потолка для ножничных ферм.

Каркас крыши и фермы

Для главного архитектора конструкция крыши напрямую связана с тем, как вы строите крышу, и с ее свойствами.Многие крыши сегодня имеют фермовый каркас и спроектированы третьей стороной. Вы можете быстро построить каркас крыши, чтобы создать трехмерный вид; но что, если вам нужно показать часть дома с помощью специально спроектированной фермы? Мы обсудим эти и другие детали конструкции крыши на этом занятии.

Видео № 10230

Обрамление крыши

Базовый каркас крыши можно создать автоматически, а затем изменить вручную.

Видео № 343

Что такое ферма?

Кровельные фермы можно использовать для каркаса крыш и потолков.

Видео № 344

Установка параметров фермы по умолчанию

Вкладка Фермы диалогового окна "Построить каркас" позволяет вам установить параметры для ферм до их рисования.

Видео № 345

Обрамление стропильной системы крыши

Фермы крыши можно нарисовать только вручную и создать там, где уже присутствуют плоскости крыши и потолка.

Видео № 346

Обрамление с фермой Energy Heel

Чтобы создать ферму с энергетической пятой, над несущей стеной добавляется вертикальный элемент, и нижний пояс останавливается на нем, а не проходит в свес.

Видео № 349

Обрамление ножничными фермами

Фермы, проведенные между плоскостями крыши и плоскостями наклонного потолка с другим шагом, чем крыша, называются ножничными фермами.

Видео № 353

Обрамление мансардными фермами

Фермы чердака, разновидность стропильных ферм крыши, могут быть нарисованы, если план содержит чердачную зону с обеих сторон и над комнатой наверху, например, в доме в стиле Кейп-Код.

Видео № 354

Использование команды потолочной ступенчатой ​​фермы

На вкладке «Фермы» диалогового окна «Построить крышу» вы можете указать шаг потолка, то есть максимальное расстояние, на которое его нижний пояс может уступить, чтобы найти потолок на полу ниже верхнего этажа.

Видео No.1033

Модель

и мера, часть первая: прояснение мифов о бедрах с помощью визуализации в SketchUp

Новый подход:

Существует множество учебников, которые охватывают тему геометрии бедренных стропил и являются типичным материалом для преподавания этого предмета. Многие (большинство?) Плотники узнали о конструкции крыш по таким учебникам, в которых используются статические рисунки, фотографии и изображения. Благодаря функциям, доступным на цифровом сайте вакансий, мы можем воспользоваться преимуществами современных технологий для нового подхода к изучению геометрии, необходимой для компоновки и сборки систем тазобедренных стропил.Используя инструменты Орбита, Панорама и Масштаб, мы можем динамически манипулировать моделью, чтобы исследовать ее детали. Я думаю, что этот новый «динамический цифровой» подход поможет избавиться от мистификации процесса кадрирования по сравнению с типичным подходом к статическому изображению.

Раскрытые стропила для бедра:

В этом видео я открываю модель каркаса вальмовой крыши с шагом 7:12 и откручиваю несколько слоев, чтобы выявить идеально вырезанные, подогнанные и установленные бедренные стропила с соответствующими им вальмовыми стропилами. Затем, используя несколько цифровых «инструментов», мы исследуем геометрию бедра в целом и причины необходимости «опускания бедра».Создав простой оверлей на плоскость крыши, я покажу, как плоскости крыши пересекаются, и покажу, как вальмовые и домкратные стропила используются для получения плоских пересекающихся плоскостей крыши.

Ты в моде, Джек?

Самый яркий контраст между различными элементами модели SketchUp здесь, на Digital Jobsite, и реальной рабочей площадкой заключается между идеально прямым, квадратным и последовательным характером смоделированных стропил по сравнению с изменчивым характером материалов и условий на рабочей площадке. Такие переменные, как несоответствие ширины и толщины пиломатериалов, а также несоответствие уровня / квадратности стенам, пусть незначительные, необходимо принимать во внимание для применения точно рассчитанных размеров и достижения приемлемых результатов. Тем не менее, точные расчеты всегда являются лучшей отправной точкой и служат руководством для небольших корректировок и допущений, необходимых для завершения проекта. Я надеюсь, что этот метод модели и измерения поможет вам избавиться от мистификации этого аспекта столярных работ.

Модель и измерения, часть вторая и часть третья:

Серия Model & Measure продолжается еще двумя частями:

In Model & Measure Part Two: Hip Rafters De-mystified by Modeling in SketchUp Я расскажу о шагах, которые я разработал, чтобы смоделировать тазобедренное стропило и его стропила для модели, использованной в Части 1.Кстати, если вы загрузите модель по ссылке выше и развернете с помощью функции Entity Info, вы увидите, что всего в одном наборе домкратов содержится 260 объектов! Это означает, что всего для 8 комплектов домкратов имеется 2080 отдельных линий и граней. Хотя это пугающая цифра, я думаю, вы будете воодушевлены тем, насколько быстро можно моделировать такие сложные компоненты с помощью инструментов SketchUp.

Модель

Модель и измерение Часть третья: Hip Rafters De-mystified by Измерение в SketchUp , где я расскажу о получении и применении размеров макета для набедренных и домкратных стропил, будет основным в этой серии.Он будет (должен?) Объединить всю картину, чтобы зрители увидели:

  • Понимание геометрии обрамления бедра,
  • Имеют возможность эффективно моделировать все компоненты каркаса бедра,
  • Соберите все необходимые размеры и
  • Применяйте их уверенно

для точной разметки и резки вальмовой крыши любого уклона и размера.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Обрамление стропил - Комиссия по обслуживанию юго-западного Нью-Брансуика

Хотя есть все виды стилей и подсистем кровли (мансарда, гамбрель, двускатный, двускатный мансардный, мансардный), в конце концов, когда дело доходит до большинства жилых крыш, существует всего два типа систем: стропила и фермы. . У этих двух систем есть сходства - и различия.

Вот критическое различие: для того, чтобы инспектор по строительству мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как подходящая для снеговых нагрузок в данной местности.Этим занимаются все местные компании-производители ферм.

Или, проще говоря, плотник или подрядчик может построить ферму, но это не может считаться соответствующим Кодексу.

С другой стороны, плотник или подрядчик может построить стропильную систему, и, если это сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

Вот некоторая важная информация о стропилах.

Иллюстрация некоторых типичных стропильных элементов.Обратите внимание, что на этом чертеже некоторые из обозначенных элементов могут не понадобиться; они включены исключительно в пояснительных целях.

Определения

Хомут-стяжка: кусок дерева, который связывает два противоположных стропила вместе. Это часто используется для уменьшения стропильного пролета.

Карликовая стена: небольшая стена, построенная с верхней и нижней пластинами (и двойной верхней пластиной, если стропила не приземляются непосредственно на вертикальные стойки), которая построена для поддержки стропил на полпути вверх по склону.(Обычно сооружается довольно близко к стене - подумайте о кровле в стиле «Кейп-Код».)

пролет стропильных: это расстояние между опорной стенкой и центром крыши, измеренной по горизонтали. Пролет НЕ расстояние между опорной стенкой и пикой крыши, измеренной по диагонали.

стропильные: Это древесина, которая проходит от центра (пик) к несущей стене.

пролет стропильных: это расстояние между опорной стенкой и центром крыши, измеренной по горизонтали.Пролет НЕ расстояние между опорной стенкой и пикой крыши, измеренной по диагонали.

Коньковая балка: Если крыша имеет пологий уклон, то нагрузка на крышу должна поддерживаться на пике балкой, проходящей по всей длине пика и поддерживаемой системой, которая в конечном итоге ведет непосредственно к фундаменту. конструкции, или аналогичный набор несущих элементов. Обычно это требуется только при наклонах 1: 3 (шаг 4:12) или более.

Доска коньковая: В некоторых случаях может потребоваться коньковая доска.Доска конька - это не что иное, как массивный деревянный элемент, проходящий по всей длине козырька.

Уклон: В строительстве уклон - или угол - крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (беге).

1/12 4,76 °
2/12 9,46 °
3/12 14,04 °
4/12 18.43 °
5/12 22,62 °
6/12 26,57 °
7/12 30,26 °
8/12 33,69 °
9/12 36,37 °
10/12 39,81 °
11/12 42,51 °
12/12 45 °
13/12 47.29 °
14/12 49,4 °
15/12 51,34 °
16/12 53,13 °
17/12 54,78 °
18/12 56,31 °
19/12 57,72 °
20/12 59,04 °

Обратите внимание, что крыши с углом наклона 60 градусов и более считаются стенами в соответствии с Кодексом - за исключением наружной обшивки и кровельного материала.

Стойка: вертикальный опорный элемент. Обычно размещается около внешнего края, но может использоваться и на внутреннем козырьке. Должен находиться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

Стропильная конструкция

Стропила для крыш с уклоном 1: 3 и менее

Если уклон крыши составляет 1: 3 (уклон 4:12), то в игру вступают два ключевых элемента.

  • 1) Центр пика должен поддерживаться одним из двух факторов:
    • Либо коньковая балка с опорой на концах (и / или в середине, если требуется), либо
    • Доска коньковая из пиломатериалов стандартных размеров высотой, равной или большей поверхности стропила; поддерживается на расстоянии не более 1.2 метра (4 ') посредством несущей стены или деревянных подпорок 2x6, поддерживаемых подходящими несущими элементами. [9.23.14.8 (3)]
  • 2) Стропила в местах соприкосновения с верхней пластиной несущей стены должны быть скреплены поперечными связями с балками перекрытия с обоих концов; или, как вариант, анкерные тяги. [9.23.14.8 (5)]
Стропила для крыш с уклоном 1: 3 и более

Стропильные системы для более крутых кровель немного менее строгие. Во-первых, если нижние концы стропил «должным образом привязаны для предотвращения движения наружу» [9.23.14.8 (4)], коньковая доска не требуется. В этом случае поперечными связями обычно служат балки перекрытия или система перекрытий.

Хомуты
Стяжки-хомуты

можно использовать для уменьшения пролета стропил - они, по сути, обеспечивают промежуточную опору стропила, но только для крыш с уклоном более 1: 3. Однако нельзя предполагать, что они обеспечивают поддержку стыковки (см. Ниже).

Стропила для сращивания

В случаях, когда длина пиломатериала по диагонали превышает имеющуюся длину 16 футов, стропила должны быть соединены с опорами (подпоркой или стеной), которые доходят до подходящей опоры.[9.23.14.1 (1)] Распорки могут устанавливаться по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14 (4)]

Подключение на пике
Стропила могут быть смещены на 1-1 / 2 дюйма, как показано здесь, если используется коньковая доска.

Если требуется коньковая доска, то стропила могут быть смещены на 1-1 / 2 дюйма. Это позволяет немного легче забивать гвозди.

В противном случае стропила, естественно, должны соединяться на коньке. При помощи косынки можно соединить стропила на пике, где не требуется коньковая доска.Кодекс не определяет характер косынки - что означает, что можно использовать секцию фанеры - пока соединители представляют собой гвозди (а не обычные шурупы!), Конструкция будет приемлемой.

Размер стропил

Размер стропил рассчитывается на основе четырех переменных: размера пиломатериалов, пролета стропил, расстояния между стропилами и расчетной снеговой нагрузки.
Мы провели небольшой расчет чисел и предоставили две таблицы, чтобы помочь определить количество пиломатериалов, необходимых для двух ключевых климатических зон в нашем районе: графства Йорк и округа Шарлотта.Обратите внимание, что это для снеговой нагрузки 41 psf (2kpa), и в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения рекомендаций.

Стропильный стол (общий)
2x4 2x6 2x8 2x10 2x12
12 ”OC 8’1 12’9 ” 16’9 ” 21’5 ” 25’7 ”
16 ”OC 7’4 ” 11’7 ” 15’3 ” 19’1 ” 22’2 ”
24 дюйма OC 6’5 ” 10’1 ” 12’9 ” 15’7 ” 18’1 ”
Расчет коньковой балки

Если необходима коньковая балка, обратите внимание, что она должна быть изготовлена ​​из трех-, четырех- или пятислойных пиломатериалов размером 2x8 или больше.Позвоните нам, чтобы узнать спецификации.

Забивание стропил

Есть некоторые особые требования к соединениям стропила и верхней пластины - вот столы для гвоздей, которые помогут в строительстве.

Детали конструкции Минимальная длина гвоздей, мм Требуемая длина, дюймы Минимальное количество или максимальное расстояние между гвоздями
Стропила крыши, ферма крыши или балка крыши к пластине - гвоздь 82 3.23 3
Стропильная плита к каждой балке потолка 101 3,98 2
Стропила к балке (с опорой на коньки) 76 2,99 3
Стропила к балке (без конька) 76 2,99 См. Таблицу 9.23.14.8
ниже
Вставка на каждое стропило на пике 57 2.24 4
Стропило к коньковой доске - гвоздь - концевой гвоздь 82 3,23 3
Стяжка воротника к стропилам - с каждой стороны 76 2,99 3
Боковая опора стяжки воротника к каждой стяжке воротника 57 2,24 2
Домкрат для стропил от бедра или ендовы 82 3,23 2
Распорка крыши к стропилу 76 2.99 3
Стойка крыши к несущей стене - гвоздь 82 3,23 2
Информация о гвоздях для стропил

Изоляция пространства под стропилами

Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция заключается просто в доведении теплоизоляции чердака до R50, необходимого для чердаков.

Если пространство под стропильной системой отапливается, то диагональные элементы стропила должны быть утеплены и рассматриваться как соборный потолок.В этом случае требуется, чтобы эта сборка была R26.

Если пространство над воротниковыми стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в сводчатом потолке может наложить некоторые дизайнерские соображения на строителя / домовладельца.

К счастью, пространство можно рассматривать как «ограниченное» с точки зрения того, можно ли использовать целлюлозу и другую изоляцию с неплотным заполнением [9.25.2.4 (2)], но целлюлоза и стекловолокно обычно имеют R-значение 3.5 на дюйм толщины, что представляет проблему при утеплении стропил. R 3,5 / дюйм означает только R19,5 для стандартных стропил 2x6 и 25,3 для стропил 2x8. Теперь другие материалы - обшивка, пароизоляция, гипсокартон - добавят немного, но фактор теплового моста пиломатериалов и даже сборка стропил 2x8 по-прежнему не будет соответствовать требованиям с использованием фибрегласа или целлюлозного наполнителя. Решения включают переход на стропило 2x10 или добавление слоя пенопласта (обычно со стороны настила крыши), чтобы обеспечить требуемый коэффициент сопротивления R.Другой вариант, используемый при ремонте многих существующих стропильных крыш в старых зданиях, - это пена с закрытыми порами, наносимая на месте, в среднем около 7 рандов за дюйм.

Общие типы крыш и способы их моделирования в Autodesk Revit - Программное обеспечение BIM и приложения Autodesk Revit T4R (Инструменты для Revit)

Проектирование крыш в Revit может вызвать определенные трудности, особенно для пользователей, менее знакомых с инструментами моделирования крыш. Создание точной геометрии и размера крыши для новой постройки или моделирование существующей крыши с заданными размерами не всегда просто.Однако, если мы будем следовать некоторым ключевым принципам, мы сможем смоделировать довольно много крыш, просто используя инструмент Revit «Roof by Footprint». Для профилей более сложных форм обычно используется «Кровля экструзией», о которой мы расскажем в следующих статьях. Другими способами создания крыш являются трехмерное массирование с использованием инструмента «Крыша по граням», который позволяет создавать большее разнообразие сложных конструкций крыш, а также массовое массирование на месте или массовые семейства, позволяющие проектировать крыши неправильной формы и растяжения. кровельные конструкции.

А пока мы сосредоточимся на некоторых наиболее распространенных типах крыш, используемых для небольших жилых, коммерческих и промышленных проектов.

Чтобы создать простую вальмовую крышу с помощью инструмента «Крыша по контуру», выполните следующие действия.

  1. Подготовьте стены и уровни по периметру
  2. На вкладке «Архитектура» выберите инструмент «Крыша - Крыша по контуру» и выберите нужный тип крыши.
  3. Выберите соответствующий уровень для нижней грани крыши. стена - нажмите вкладку, чтобы выбрать все соединенные стены по периметру
  4. Определите параметры крыши, такие как свесы, уклоны, смещение от уровня, срез стропил
  5. Завершите кровлю, выйдя из редактора крыш


1.Используйте инструмент для рисования стен.

2. Каждую границу можно редактировать индивидуально.

3. Уклон крыши задается в параметрах.

4. Наклон крыши можно регулировать с помощью поручней.

5. Можно добавить дополнительные функции.

Для другого варианта вальмовой крыши выполните те же шаги, указанные выше, и настройте несколько параметров, как показано ниже.


1.Форма крыши может быть дополнительно изменена

.

2. Определите свесы и отключите параметр уклона
для линий границы
двускатной крыши.

3. Стена может быть прикреплена по линии крыши.

4. Выберите несколько стен и используйте функцию
Присоединить верх / основание.

В следующем примере мы увидим, как мансардные окна, односкатные и двускатные крыши можно смоделировать с помощью функции «Крыша по площади основания».Чтобы получить эти более сложные формы, снова выполните шаги, приведенные в первом примере, и настройте некоторые параметры.

9. Выберите стены с нижних уровней и прикрепите к крыше. Вы также можете создать стены на соответствующем уровне чердака и прикрепить их.

10. Чтобы сделать двухскатную мансардную крышу, создайте крышу по контуру на соответствующем уровне, снимите отметку с параметра уклона для граничной линии фронтона, соедините углы, проведите новую линию сзади и выключите параметр уклона, и прикрепить к крыше двускатную торцевую стену.

11. Используйте функцию «Присоединить / отсоединить крышу» на вкладке «Геометрия» и выберите основную крышу и слуховую крышу - затем создайте слуховой проем для основной крыши. Выберите края крыши / стены и обрежьте углы линий модели.

12. Для слуховых окон с одношаговым шагом повторите процесс, но удалите определение уклона и вместо этого добавьте стрелку уклона, которую можно дополнительно определить в свойствах.

13.Для оставшихся односкатных скатов повторите тот же процесс и либо используйте стрелку уклона, либо добавьте уклон к одной из линий границы периметра крыши. Вырежьте проемы в крыше, как в предыдущем примере.

14. Чтобы создать вытянутую крышу, добавьте крышу по контуру и удалите определение уклона с внутренних ограничивающих линий. Шаг можно регулировать.

Чтобы создать шатровую мансардную крышу или полуаватную крышу, создайте крышу по контуру, как в предыдущих примерах, и выполните следующие действия.

1. Создайте крышу с определением уклона
для всех трех внешних ограничивающих линий.


2. Для конца фронтона половины бедра - разделите всю линию
на три и удалите определение уклона для двух боковых граничных линий
.

3. Определите уклон для средней граничной линии
и запишите параметр «Смещение от основания крыши».


4. В результате получилась полавальмовая крыша
со слуховыми окнами.
Другие типы слуховых окон могут быть созданы по тем же принципам, что и в предыдущих примерах. Используйте команду «Создать крышу по контуру» и добавьте дополнительные элементы, как показано ниже.

1. Выберите внешние стены для создания крыши - разорвите границы, чтобы определить, где будут находиться ваши слуховые окна.

2. Добавьте 10-градусный уклон к средней граничной линии с граничными линиями на каждой стороне без определения уклона и со стрелкой уклона.

3.Сохраняйте нулевое смещение от основания крыши для первой и последней ограничивающих линий.

4. Постепенно увеличивайте смещение для следующих двух линий, идущих к центру - смещение 1000 мм.

5. Используйте смещение 1200 мм от основания крыши для верхней части линии слухового окна.

6. Вырежьте проем слухового окна для основной крыши, взяв стены по периметру.

7. Создайте крышу по контуру для верхней части и при необходимости прикрепите стены к крыше.

8. Для перевернутой крыши добавьте отрицательное значение уклона к боковым граничным линиям.

9. Перевернутые крыши могут применяться в различных сценариях и в дальнейшем модифицироваться.

Чтобы смоделировать крышу мансардного типа, Revit позволяет определить уровень отсечения, на котором крыша срезается по горизонтали, и можно создать дополнительную кровлю от уровня отсечения вверх. Давайте рассмотрим это более подробно на следующем примере.

11. Набор инструментов Revit Roof позволяет добавлять потолки, облицовку и желоба к существующей крыше, выбирая линию края крыши.

Неровные двускатные крыши также довольно просто создать. Принимая во внимание шаги, предпринятые в примерах выше, нарисуйте стены и создайте крышу по контуру на соответствующем уровне.

1. Разделить линию границы фронтона
пополам
.

2. Добавьте стрелки наклона, направленные друг к другу.


3. Определите параметры стрелки наклона.

4. Подготовить мансардные стены и нарисовать крышу
.

5. Соедините две крыши и прорежьте слуховой проем в основной крыше.

Моделирование крыш по площади основания может также использоваться для других типологий. Массив односкатных крыш может быть спроектирован таким образом, чтобы можно было размещать окна в коридоре через определенные промежутки.

1. Боковые стенки можно отрегулировать с помощью
, перемещая линию профиля до желаемой линии крыши.


2. Нарисуйте прямоугольник крыши и добавьте стрелку уклона
.

3. Разделите боковые граничные линии и
добавьте стрелки уклона для пересечения на желаемых расстояниях.


4. Уклоны и свесы крыш
можно дополнительно изменять.

Другой пример использования параметра уровня отсечки - соединение двух типов крыш. В данном случае мы имеем гибрид вальмовой и двускатной крыши.Как и в предыдущих примерах, подготовьте внешние стены, на которых будет моделироваться крыша. Убедитесь, что у вас есть уровни нужной высоты.


1. Нарисуйте крышу с уровнем отсечения
на желаемой высоте
.

2. Нарисуйте двускатную крышу с базовым уровнем
на уровне отсечки.
Прикрепите двускатные торцевые стены к крыше и создайте боковые стены.

3. Создайте слуховой проем для основной крыши, указав граничные линии верхней крыши и боковых стен.


Итак, выше мы видели, как можно создавать различные типы крыш с помощью инструмента «Крыша по контуру» в Revit, но к этим крышам можно добавить еще более сложные детали. Посетите наш БЕСПЛАТНЫЙ ВЕБИНАР по обрамлению кровельных панелей, ферм и стропил 3 июня 2020 г., чтобы увидеть, как полностью построить крышу из Revit, создать рабочие чертежи и экспортировать в ЧПУ.

Мы также приглашаем вас загрузить нашу док-станцию ​​TOOLS4BIM, чтобы воспользуйтесь БЕСПЛАТНОЙ пробной версией наших инструментов для крыши с деревянным каркасом или кровли с металлическим каркасом.И мы рекомендуем вам запросить бесплатную личную демонстрацию программного обеспечения для создания рам с одним из наших консультантов по BIM. Просто отправьте нам записку, и мы ее возьмем.

Свяжитесь с нами


Подпишитесь на нашу новостную рассылку в БЛОГЕ и будьте в курсе предстоящих бесплатных вебинаров, советов и приемов Revit, а также последних новостей о разработке и применении AGACAD TOOLS4BIM!

Связанные сообщения в блоге:



% PDF-1.4 % 149 0 объект > endobj xref 149 112 0000000016 00000 н. 0000003846 00000 н. 0000003912 00000 н. 0000004931 00000 н. 0000005079 00000 н. 0000005222 00000 п. 0000005272 00000 н. 0000005322 00000 п. 0000005371 00000 п. 0000005420 00000 н. 0000005470 00000 н. 0000005521 00000 н. 0000005571 00000 н. 0000005620 00000 н. 0000005669 00000 н. 0000005718 00000 н. 0000006295 00000 н. 0000006364 00000 н. 0000006431 00000 н. 0000006458 00000 п. 0000006847 00000 н. 0000006874 00000 н. 0000007759 00000 н. 0000007906 00000 н. 0000008049 00000 н. 0000008193 00000 н. 0000008220 00000 н. 0000008247 00000 н. 0000008589 00000 н. 0000008616 00000 н. 0000008956 00000 н. 0000009612 00000 н. 0000010448 00000 п. 0000010517 00000 п. 0000011269 00000 п. 0000012050 00000 п. 0000012736 00000 п. 0000012885 00000 п. 0000013436 00000 п. 0000013463 00000 п. 0000014285 00000 п. 0000014399 00000 п. 0000015171 00000 п. 0000015373 00000 п. 0000015576 00000 п. 0000015779 00000 п. 0000015968 00000 п. 0000016144 00000 п. 0000016329 00000 п. 0000016511 00000 п. 0000016703 00000 п. 0000018994 00000 п. 0000019187 00000 п. 0000019380 00000 п. 0000019582 00000 п. 0000031776 00000 п. 0000032090 00000 н. 0000032340 00000 п. 0000032585 00000 п. 0000032791 00000 п. 0000033452 00000 п. 0000033637 00000 п. 0000033707 00000 п. 0000035132 00000 п. 0000035342 00000 п. 0000035596 00000 п. 0000035666 00000 п. 0000039960 00000 н. 0000040166 00000 п. 0000040577 00000 п. 0000041526 00000 п. 0000041736 00000 п. 0000041794 00000 п. 0000042091 00000 п. 0000042154 00000 п. 0000042217 00000 п. 0000042275 00000 п. 0000042477 00000 п. e "C-) IB ژ 6 IlTH $ `l! D # aihX6hQ> ETC + / UC {* $ 9Wwf {

Крыша Yanda - установка.Вальмовая крыша с эркером: стропильная система, чертежи, фото Устройство вальмовой крыши с эркером

конструкция разного типа (с эркером, с окнами, с балконом, с кукушкой), фото

Скатная крыша - практичная и эффективная конструкция, придающая зданию стильный вид. Существуют различные варианты ломаной кровли, каждый из которых имеет свои особенности и типичные способы строительства. Все это необходимо учитывать при возведении скатной крыши своими руками.

Особенности конструкции скатной крыши

Скатная крыша получила свое название от конструкции, которая имеет необычную форму и большое количество ломаных линий. При этом в мансардной зоне образуется довольно просторное помещение, идеально подходящее для обустройства чердака. Таким образом, скатная крыша является оригинальным украшением, практичным элементом жилого дома и не требует особо сложного ухода в процессе эксплуатации.

Четырехскатный вариант скатной крыши позволяет оборудовать просторную мансарду на втором этаже дома.

Конструкция скатной крыши необычна внешне и имеет определенные внутренние особенности... Одно из главных правил устройства такой крыши - ширина дома должна быть не менее 6 м. Это позволяет создать комфортное чердачное пространство и обеспечить надежность кровли. Для этого наиболее востребованы четырехскатные варианты с одним верхним и двумя боковыми дополнительными ребрами жесткости. В любом случае конструкция ломаного типа включает следующие основные элементы:


Особенностью скатной кровли является наличие излома двух боковых откосов. Кровля такого типа может иметь большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные нервюры в зоне пересечения смежных скатов.При пролете более 6 м балки арматуры и стропильные элементы опираются на внутреннюю несущую перегородку. Нижние откосы часто оборудуют оконными проемами для размещения мансарды.


Чердачные окна обычно располагаются в конце крыши

Покатая крыша позволяет оборудовать верхний жилой этаж без значительных затрат, необходимых для строительства полноценного двухэтажного дома. Помимо четырехскатных вариантов есть более сложные виды, например, шатровая крыша.В любом случае, чем больше количество ребер в области плоских изломов, тем сложнее спроектировать и рассчитать параметры конструкции.

Типы скатных крыш

Общая форма скатных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые значительно усложняют процесс ее возведения. Один из эффектных вариантов - покатая крыша с эркером. Подобная конструкция часто имеет 4 ската, а на концах имеется выступ для окна.


Эркер хорошо вписывается в конструкцию скатной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ на крыше. В нем можно установить мансардное окно. В стропильной системе могут быть предусмотрены определенные особенности устройства этого элемента, например усиленный каркас в зоне эркера. Иногда выступ устраивают как часть верха стены, а крыше эркера придают ломаную форму. В этом случае каркас выступа может быть выполнен из того же материала, что и стены основной конструкции.


В месте расположения эркера крыша имеет ломаную форму

Покатая крыша мансарды может иметь окна. Их обустраивают с торца крыши или на поверхности откосов. В первом случае конструкция предполагает подготовку обрешетки фронтонов с проемами под окна. Во втором варианте в стропильной системе готовятся отверстия под окна, а крыша устраивается с учетом этих площадей. Размер окон определяется в зависимости от площади откосов.


Окна на чердаке под скатной крышей могут быть на фронтонах или на поверхностях откосов

Обустройство скатной крыши с балконом - популярный вариант, так как такая конструкция практична и повышает функциональность и комфорт мансарды. Чаще всего балкон располагается в торце, потому что его легче закрепить на прямой стене. Когда небольшой балкон расположен на скатной части крыши, точный расчет и продуманная конструкция основания.В любом случае нагрузка на стену, являющуюся основанием балкона, увеличивается и требуется использование легких материалов.


Над балконом необходимо возвести отдельную часть крыши, форма которой зависит от фантазии девелопера.

Создать кукушку можно на шатровых или скатных крышах разного типа. Эта деталь представляет собой небольшой выступ, в который монтируется окно. Такой элемент позволяет не делать окна наклонными, а создавать проемы вертикально и защищать их сверху кровельным покрытием.Но возведение кукушки приводит к снижению несущей способности стропильной системы. Это увеличивает риск протечек в зоне примыкания кровли выступа к основной крыше. Поэтому перед тем, как возвести кукушку, необходимо выбрать оптимальную форму крыши над уступом и способ ее установки.


Перед началом строительства покатой крышей с кукушкой, проект должен быть разработан Несущая конструкция крыш и кровель

Фотогалерея: наклонная Варианты крыши

Основные этапы монтажа

Перед началом строительства необходимо определить тип крыши , учитывая габариты постройки и рассчитываем нагрузку на стены.Все эти операции выполняются в процессе проектирования. Затем составляется чертеж, на котором указываются особенности соединения стропильных элементов и их размеры.


Монтаж осуществляется по чертежу, на котором отражены размеры и конструктивные особенности

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатываются специальной огнезащитной пропиткой, что делает конструкцию более безопасной.Основные этапы работ таковы:


Видео: установка скатной крыши

Крыша со скатом ската позволяет легко сделать постройку необычной, а чердак - функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и провести монтаж, учитывая технологию и просчитав все параметры.

roofs.club

Стропильная система и стропила четырехскатной крыши с эркером + фото чертежей и схем

Вальмовая (вальмовая, вальмовая) крыша - один из вариантов конструкции, когда встраиваются дополнительные скаты. место фронтонов.

Однако бедра широко распространены, особенно в районах с частой сменой направления ветра.

Получается крыша с наклонными плоскостями со всех сторон, что создает массу выгодных позиций:

  • Отсутствие фронтонов снижает нагрузку на фундамент, к тому же распределяется абсолютно равномерно.
  • Ветровая нагрузка на склоне намного ниже, чем на вертикальной плоскости.
  • Стоимость отделки фронтонов не включена в генеральную смету ремонта.
  • В декоративном отношении вальмовая крыша выглядит солиднее, в сборе.

К недостаткам данной конструкции относятся:

  • Повышенная сложность конструкции стропильной системы.
  • Повышенный расход рубероида, что создает дополнительные опасные зоны возможных протечек.
  • Наличие разрывных нагрузок на несущие стены, обуславливающие необходимость связки нижних оснований откосов.

Вальмовая крыша: стропильная система

Основной конструктивной особенностью стропильной системы вальмовая крыша является наличие диагональных нервюр, соединяющих угловые точки крыши с коньковой балкой, которая короче всей крыши (классическая шатровая крыша вообще не имеет гребня, ребра сходятся в одной точке).

В стропильной системе эти нервюры называют угловыми, или диагональными. Их наличие требует установки как полноценных стропил, идущих от конька к основанию - мауэрлата, так и укороченных элементов - стропил, соединяющих основание и диагональные стропила.

Схема вальмовой кровли

Двускатная крыша: элементы стропильной системы

Элементы шатровой стропильной системы имеют более многочисленный состав, чем у двускатной конструкции. Стропильная система шатровой кровли состоит из следующих частей:

  • Мауэрлат.Балки по периметру несущие стены и являются основой всей стропильной системы.
  • Подоконник. Горизонтальная балка того же сечения, что и мауэрлат, расположена по продольной оси кровли и служит опорой для подкосов прогонов. Между полом и кроватью необходим слой гидроизоляции.
  • Шпренгель. Элемент, соединяющий и усиливающий угловые стыки балок мауэрлата. Он сделан из того же бруса, что и мауэрлат, и устанавливается к нему по диагонали.
  • Затяжка. Завязки, соединяющие брусья мауэрлата по длинной стороне. Снять разрывную нагрузку с несущих стен.
  • Стойка. Вертикальный элемент, поддерживаемый раскосом и поддерживающий ребро конька.
  • Бег. Коньковая планка.
  • Диагональное (угловое, косое) стропило. Соединяет углы мауэрлата с концами прогона, образуя нервюры - стыки плоскостей кровли.
  • Стропила. Наклонные элементы опираются на мауэрлат снизу и на балку сверху.
  • Народники. Это элементы, которые опираются на диагональные края. По сути, это стропила, обрезанные до необходимой длины в заданной точке.
  • Подтяжки. Армирующие элементы, распорки, расположенные перпендикулярно стропилам и поддерживаемые под углом затяжками.

Конструкции всех элементов могут отклоняться от общепринятой схемы в связи с необходимостью, обусловленной конструктивными особенностями данной конструкции, но схема в целом почти всегда состоит из названных частей и не имеет радикальных изменений.

Стропильная система вальмовой крыши: схема и фото внизу.


Схема стропильной системы


Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие края стыка плоскостей откосов, называются диагональными (наклонными, угловыми) стропильные ноги.

Строго говоря, диагональ и косой - не совсем тождественные элементы, так как первые крепятся снаружи углов мауэрлата, а вторые - изнутри.

В остальном все свойства такие же.

Угловые элементы имеют определенные особенности:

  • Длина по диагонали стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для стропил с обеих сторон соединяемых плоскостей.

Наличие таких особенностей создает повышенную - примерно в полтора раза - нагрузку на стропила по сравнению с обычными. Их длина превышает обычную длину досок, из которых изготовлены стропила, поэтому для изготовления накосных досок сплавляют - соединяют по пласту в два слоя.

Таким образом, решается сразу несколько задач:

  • Можно сделать балки любой желаемой длины.
  • Возможность использования одного модульного размера материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка опоры находится не посередине, как может показаться на первый взгляд, а на расстоянии одной трети на четверть всей длины косого стропила, считая от верхней точки, так как именно в этой зоне находится место наибольшего напряжения.

ВНИМАНИЕ!

Наклонные стропила, расположенные в долинах, имеют противоположное расположение точки максимального усилия - примерно от одной трети до четверти длины снизу.

Диагональные стропильные ноги

В качестве опоры для диагональных стропил могут использоваться стойки или вертикальные стойки из дерева или сдвоенных досок. Столб может опираться прямо на пол через слой гидроизоляции и деревянную основу.

Это требует достаточной жесткости и прочности пола.Если таких условий нет, то используется подкос, который опирается на станину и поддерживает наклонное стропило в заданной точке.

Угол наклона раскоса в данном случае значения не имеет, главное - точка соединения, т.е. место концентрации нагрузки. При длине стропил до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная подставка внизу.

Это может быть как опора на полу, если позволяет, так и опора на ферме - т. Н.ферменная ферма - стойка, усиленная подкосами по бокам.


Опоры для диагональных стропил

Устройство жен

В нижней части стропила такие же стропила, у них полностью аналогичный способ крепления к мауэрлату, такой же этап монтажа. Монтируются строго под прямым углом к ​​основанию, верхней частью к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или другие элементы. Верхняя часть стропила срезается под нужным углом к ​​горизонтали и диагонали, чтобы обеспечить более плотное прилегание и гарантировать устойчивость к нагрузкам.


Устройство жен

Вальмовая крыша над эркером

Эркер - солидная конструкция, украшающая здание, представляющая собой небольшую пристройку, выступ в стене, выполняющая преимущественно декоративные функции. Сечение крыши над эркером может быть любого типа, но чаще всего используется вариант, наиболее подходящий по форме и сечению эркера.

Вальмовая крыша над эркером может иметь прилегающую форму, т.е.е. быть половиной вальмовой крыши, комплексом из трех плоскостей. В качестве альтернативы может быть доминирующий купол над эркером, возвышающийся над основной крышей.

В любом случае возведение такого сооружения - задача сложная, причем сложность не в техническом смысле, а в проектно-расчетных работах. Объединение нескольких плоскостей в один ансамбль - сложная задача, требующая точных расчетов и тщательной вдумчивой работы.

ВНИМАНИЕ!

Отсутствие опыта в сочетании со спешкой может вызвать несоответствия или просчеты, ведущие к нарушениям герметичности кровли и снижению прочности конструкции.

Есть важные моменты, которые играют значительную роль - например, угол наклона откосов эркера должен соответствовать углу наклона основной кровли, длина кобыл также должна гармонировать со всеми свесами крыши.

Главной особенностью является совмещение вальмовых элементов с впадинами, поэтому возведение основной стропильной системы следует вести параллельно или перед эркером, чтобы избежать нежелательных несоответствий в геометрии системы.


Вальмовая крыша над эркером

Пошаговая инструкция по установке вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются выполненными, перекрытие полностью готово.

Также выполнены все проектные и проектные работы.

Есть заготовленный (просушенный) материал - брус и обрезная доска из хвойных пород, как наиболее подходящие для строительства стропильной системы по всем параметрам.

Для правильной установки элементов стропильной системы необходимо запастись соединительными элементами, допускающими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации процессов усадки стен, фундамента и самой системы. Особенно это важно для некоторых несущих элементов на основе мауэрлата.

Перемещения основания при фиксированных соединениях основных компонентов могут привести к ослаблению соединений и образованию утечек.

Рассмотрим этапы строительства вальмовой стропильной системы:

  1. Установка мауэрлата. Брус укладывается на гидроизоляционное основание, фиксируется шпильками. При необходимости отрезки соединяются по длине «полудеревка», стыки армируются гвоздями. Пуфы устанавливаются сразу.
  2. Углы мауэрлата усилены пружинами.
  3. Установка станины. На гидроизоляционное основание укладывают одно или два (в зависимости от проекта) бревна.
  4. Устанавливаются стойки, на которые крепится прогон.Таким образом создается несущий каркас стропильной системы.
  5. Идет установка диагональных стропильных ног. Сразу в зависимости от длины монтируются подкосы и (или) стойки.
  6. Стропила монтируют согласно проектным данным. Их сразу же регулируют по длине / углу и настраивают. Все элементы при необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основанию и балке дополнительно армируются скобами, деревянными брусками и другим крепежом.

Собственно монтаж стропильной системы на этом этапе завершен. Дальнейшие работы заключаются в создании кровельного пирога, возведении обшивки, кровли и т. Д.

Необходимо учитывать невозможность полного и детального освещения всех нюансов и мелочей, по которым качественно и От надежного возведения стропильной системы зависит, так как их много и все они достойны отдельного рассмотрения.Тем не менее общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы - процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних этапах, становятся заметными намного позже.

Поэтому очень важно перед началом работ составить детальный план работы, обеспечить полное соответствие проекту и сделать все максимально точно. Вся конструкция держится на стыках деревянных деталей, поэтому желательно иметь опыт и навыки работы с деревом.

Не обладая этими знаниями, лучше обратиться за помощью к специалистам, так как слишком велика ответственность стропильной системы за сохранение функциональных качеств всего здания.

Вальмовая крыша: ниже чертеж стропильной системы.


Чертеж стропильной системы

Полезное видео

В этом видео вы узнаете все о стропильной системе вальмовой крыши:

В контакте с

Одноклассники

24.02.2017

эксперт-дача.pro

Варианты балконных крыш над эркером

Дома с эркером - это аристократические постройки, ставшие известными со времен постройки крепостей. Раньше эта деталь использовалась исключительно в практических целях - для удобства, для защиты крепости и лучшего обзора ... В наши дни эркеры выполняют преимущественно декоративную функцию. Эти постройки отличаются сложной структурой не только самого здания, но и его крыши. Именно поэтому мы рассмотрим варианты крыши для балкона над эркером.

Характеристика эркера

Эркер - это конструкция, выступающая за несущие стены, внешне похожая на балкон, но имеющая капитальные стены. Выполнить такую ​​конструкцию можно не только при возведении здания, но и прикрепить конструкцию эркера к уже готовому зданию.

Благодаря наличию эркера фасад дома выглядит потрясающе, а внутри обстановка меняется за счет уникального дизайна стен.В такое помещение попадет максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устроены от пола до потолка, что позволяет без ограничений наблюдать за пейзажем. За счет реализации эркера полезная площадь дома увеличивается, и его можно использовать как кабинет, столовую, детскую или иначе, в зависимости от пожелания хозяина.

Самое сложное в оформлении эркера - это спроектировать и возвести над ним крышу, поэтому стоит остановиться на этом вопросе более подробно.

Варианты крыши с эркером

Основным правилом при выполнении кровли с эркером является ее совмещение с основной кровлей конструкции. Возведение такой крыши - довольно сложная задача. С такой задачей берутся даже не все профессионалы, не говоря уже о новичках. Любая ошибка или недоработка в конструкции крыши эркера может плохо сказаться на ней и привести к плачевным последствиям.

Эркер может быть скругленным, прямоугольным или многогранным. Исходя из формы его конструкции строится тот или иной вариант кровли.Конфигурации кровли над эркером могут быть следующие:

Первые два варианта отличаются сложностью конструкции, поэтому для их возведения вам обязательно понадобится человек, имеющий достаточную квалификацию и опыт подобных работ. Последние могут быть выполнены самостоятельно, но, опять же, теми, кто знает основы строительных работ по устройству кровли на эркерах. Но лучше в любом случае доверить работу профессионалу, чтобы не переживать о возможности неправильной установки и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Устройство крыши

В первую очередь стоит отметить, что стропила для такой кровли изготавливаются из бруса меньшего сечения, поскольку нагрузка на эркер будет намного меньше, чем на основную крышу. Как уже было сказано, конструкция кровли для эркера может быть разной, но она либо отдельная, либо соединена с основной конструкцией. В любом случае кровля проектируется и рассчитывается заранее.

Итак, возведение кровли для эркера осуществляется по следующему алгоритму со строгим соблюдением техпроцесса:

Заключение

Созданный по технологии эркер порадует владельцев своим оригинальным внешним видом и надежная защита от внешних воздействий.Если вы не уверены в своих силах, лучше пригласить профессиональных строителей, которые создадут прочную конструкцию, способную прослужить долгие годы.

Сегодня они считаются очень модными, но при возведении возникают сложности в процессе декорирования крыши над ними. Обустройство крыши должно гармонировать с дизайном общей конструкции и строением основной крыши, дополняя и улучшая стиль. В зависимости от формы используются разные виды крыш, но наиболее распространенным является вальмовый.

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция отличается высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При его возведении можно устроить жилую мансардную комнату, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, наклоненных во все стороны. Два из них считаются основными, а два боковых, расположенных между первыми двумя.В зависимости от типа строительства откосов может быть больше.
  • Классическая модель вальмовой крыши имеет две пары наклонных сторон, две из которых имеют форму треугольника, а две - трапеции. А у стропильной конструкции есть две пики, соединенные коньком.
  • Самый трудоемкий и ответственный процесс - возведение вальмовой кровли с эркером. Допуск малейших ошибок в расчетах и ​​составлении чертежа приведет к возможной деформации конструкции кровли.
  • Вальмовая крыша с эркером может быть независимой, а может сочетаться с каркасом кровли всей конструкции.

Важно! Стропильные балки имеют меньшее сечение, чем основные стропильные ноги основного каркаса крыши, за счет того, что эти элементы подвергаются наименьшей нагрузке.

Достоинства и недостатки

Вальмовая крыша с эркером имеет следующие достоинства:

  • Конструкция кровли имеет привлекательный и оригинальный дизайн, что делает конструкцию необычной.
  • Вальмовая крыша устойчива к ветровым нагрузкам за счет отсутствия фронтонов. Чем меньше угол уклона конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма со всех сторон обеспечивает хорошую устойчивость к различным осадкам.
  • Процесс утепления такой кровли упрощается тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и уклона сторон кровли возможно использование интерьера для украшения гостиной.
  • Отделка крыши может быть с большим свесом, тем самым обеспечивая дополнительную защиту стен дома.
  • За счет отсутствия фронтонов на вальмовой крыше нагрузка на фундамент дома распределяется равномерно, а также становится намного меньше.

Недостатки:

  • Недостатком таких конструкций является сложность их возведения. Если допустить даже малейшую ошибку, надежность конструкции будет под вопросом.
  • Строительство такой кровли - дорогое удовольствие.

Разновидности

Вальмовая крыша делится на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции поддерживаются гребнем, а свесы находятся на одинаковой высоте.

Вальмовая крыша

Без коньковой балки. Все ребра конструкции сходятся в одну точку. Для оформления построек с эркером такой вид кровли не подходит, так как форма короба дома должна быть квадратной.

Полузапеченный вид

От классического вида отличается наличием фронтонов, в которых установлены окна для обустройства жилой мансардной комнаты. Этот вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства зданий с эркером.

Покатая крыша

Этот вид состоит из сложной конструкции, так как все стороны имеют разный размер, с несоответствием под разными уклонами ... Такой вид придает дому эффектный и оригинальный вид и отлично подходит для украшения залива окна.Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сэкономить максимум свободного места для отделки мансарды.

Чертеж кровли и расчет ее площади

Перед возведением кровли с эркером необходимо составить проект, предусматривающий составление схемы будущего сооружения, а также расчет необходимые строительные материалы. Расчет и составление схемы производится в следующей последовательности:

Выбор угла наклона сторон

Выбор угла наклона скатов кровли производится с учетом следующих критериев:

  • В каких климатических условиях находится конструкция, а также ветровая нагрузка.Под большой нагрузкой скат крыши должен быть максимально плоским. Чем меньше уклон, тем прочнее конструкция.
  • При большом количестве осадков уклон кровли должен, наоборот, быть как можно большим, чтобы они со временем скатывались, не затрагивая при этом поверхность крыши.
  • Разновидность рубероида, так как у каждого вида свои требования к обрешетке, а также разный вес. Для каждого вида есть ограничения по наклону склона:
Разновидности кровли Оптимальный наклон в градусах Нюансы при укладке материала
Шифер от 13 до 60 При уклоне менее 13 градусов зимой может просачиваться влага или снег, что сокращает срок службы кровли.
Керамическая черепица 30 на 60 При укладке черепицы на крышу с уклоном менее 25 градусов необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица Минимальный уклон 15, максимальное значение не определено
Битумный шифер Минимальный уклон 5 градусов, максимальный не определен Шаг обрешетки зависит от уклона сторон, для укладки битумного шифера.При угле наклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Крыша со стальным фальцем Минимальное значение - 20 градусов. Максимума нет
Битумная черепица Минимальный уклон - 12 градусов, максимальный - не определен Покрытие повторяет форму любой кровельной поверхности, что удобно для устройства крыш с эркером.

Важно! Чем больше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных строительных материалов.Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

С учетом всех особенностей можно переходить к проектированию конструкции крыши с составлением чертежа и расчетом строительных материалов. Для этого требуется:

  • Измерьте параметры дома и карниза: высоту, ширину и длину.
  • Нарисуйте на бумаге фасад и конец здания в определенном масштабе.
  • В зависимости от характеристик дома выбирайте тип вальмовой крыши.
  • Определившись с высотой кровли, по вышеперечисленным критериям нарисуйте несколько моделей каркаса крыши на одном из эскизов. Выбрав наиболее подходящий вариант, необходимо указать угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее на чертеж наносят расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые будут шагом между линиями.
  • Шаг между стропами также зависит от сечения и характеристик используемой древесины.
  • Необходимость утепления кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должны быть указаны стропила эркера.
  • Если тип кровли предусматривает коньковый прогон, нужно учитывать, что он должен соединять пару балок стропильной системы. На одном из их рисунков нужно обозначить равные участки с каждого края стены.
  • По полученным эскизам делается один большой рисунок, который также пригодится в будущем для расчета материалов.

Важно! Наличие проекта и схематического отражения конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как рассчитывается площадь?

Расчет строительных материалов производится по определенным формулам с учетом уклона кровли и площади кровельной поверхности.

Для расчета также потребуются следующие данные:

  • Наличие дымоходов и слуховых окон в крыше. Их наличие увеличивает расход стройматериалов.
  • Длина откоса, расчет ее производится от конька до края карниза.
  • Рассчитаны параметры стен брандмауэра, свесов, парапетов и других частей.

Для получения точных данных при расчетах рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в Интернете.Решив произвести расчет самостоятельно, рекомендуется разделить поверхность крыши на отдельные участки, что позволит легко рассчитать их площадь. Затем все значения складываются.

Чем точнее рассчитана площадь кровельной поверхности, тем меньше будут затраты на покупку лишних стройматериалов.

Совет! Для получения надежной и прочной кровельной конструкции при ее возведении необходимо приобретать хорошо просушенные балки.

Строительный инструмент

Для возведения вальмовой кровли с эркером вам понадобится следующий инструмент:

  • уровень;
  • карандаш;
  • рулетка;
  • шнурок для разметки;
  • ножовка по металлу;
  • степлер;
  • молоток
  • ;
  • электродрель;
  • ножницы продольные;
  • заклепочник.

Подготовка материалов и инструментов осуществляется до процесса установки, чтобы не отвлекаться на их поиск во время работы.

Чтобы упростить измерения и повысить их точность, рекомендуется заменить рулетку мерной рейкой, которая может быть сделана из фанеры шириной 5 см, применив к ней основные измерения.

Особенности процесса монтажа

Любой строительный процесс имеет свои особенности, и строительство вальмовой кровли с эркером не исключение.

  • Перед началом монтажа каркаса рекомендуется обработать все пиломатериалы антисептиком.
  • Для изготовления и крепления стропильного каркаса необходимо подготовить мауэрлат, который укладывается поверх стен по всему периметру конструкции. Он выполняет функцию привязки стропильной системы к стенам постройки.
  • Так как промежуточные стропильные балки имеют крутой уклон, в отличие от стропил, для их изготовления используются доски, имеющие параметры не менее 5 * 15 см.
  • При возведении стропильного каркаса сначала устанавливаются вертикальные стойки, поддерживающие коньковую балку.Стойки крепятся к центральной балке с помощью косилочной системы.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к элементам каркаса. Углы наклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схемы которой представлены выше, должна гармонировать с общей конструкцией, но при этом может иметь меньшее сечение балок, так как прилагаемая нагрузка от внешние климатические факторы намного ниже.
  • Балки, используемые для устройства стропильной системы и конькового прогона, должны иметь одинаковое сечение. При соблюдении этого требования конструкция будет прочной и не деформируется в кратчайшие сроки.
  • Крепление промежуточных стропил осуществляется к прогону конька и верхней части обвязки.
  • При возведении кровли небольшой высоты необходимо установить дополнительные опоры.
  • Для получения прочной конструкции кровли рекомендуется использовать пиломатериалы из хвойных пород, без дефектов и сучков.
  • Для высоких ветровых нагрузок диагональные и центральные балки должны быть толстыми.
  • После возведения каркаса выполняется его гидро- и теплоизоляция на сборной обрешетке.

Подводя итог, можно сказать, что вальмовая крыша часто используется для оснащения здания эркером, который имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий тип.

Перед возведением стропильной системы необходимо составить проект, предусматривающий составление чертежа и расчет строительных материалов.Чтобы получить прочную и долговечную конструкцию, лучше доверить создание проекта профессионалам.

Современные проекты коттеджей и загородных домов включают в себя большое количество самых разнообразных конструктивных элементов, необходимых для решения всевозможных функциональных задач. Часто строительные компании предлагают для строительства варианты дома с эркером - небольшим пространством внутри постройки, выходящим за пределы фасада постройки. С точки зрения техники устройство такой конструкции не вызывает проблем, но здесь кровле стоит уделить особое внимание.

Обычно эркер в дачном домостроении представлен как крытый балкон. В то же время его стены являются неотъемлемыми частями этажей дома. Форма конструкции эркера зависит от дизайнерского решения, но в большинстве случаев бывает полукруглой, многогранной, трапециевидной. Кроме того, можно выделить типы кровельных форм, обычно устанавливаемые в частных домах над эркером:

  • Плоскогубцы;
  • Hip;
  • Декоративный;
  • В виде полусферы.

Важно! Чаще отдают предпочтение вальмовой кровле с эркером, ведь ее проще всего выполнить по мнению профессионалов.

Такая конструкция не требует серьезных финансовых и трудовых затрат, а также достаточно технологична и надежно защищает помещение внутри от различных негативных воздействий.

Процесс приготовления

Определиться с выбором кровли над эркером нужно еще на этапе проектирования планировки дома.Крыша в основном многоскатная, поэтому обязательно придется делать различные коньки, пазы и другие сопутствующие элементы конструкции, предназначенные для удаления отложений и мусора.

Изначально стоит отметить, что строительство торцевой кровли - довольно сложный процесс, требует много труда, поэтому лучше всего доверить эту задачу высококвалифицированным специалистам. Самостоятельно выполнять эту работу не рекомендуется. Как и в случае с любой современной кровлей, здесь вам обязательно понадобится надежная стропильная система, а сделать ее самостоятельно без должного опыта и навыков довольно сложно.

На начальном этапе подготовки устройства кровли над эркером нужно сделать пояс армированный ... Его делают из цементного раствора и стержней арматуры или металлической сетки. Этот ремень выполняет следующие функции:

  • Он действует как опора для балок, поддерживающих стропильную систему. Без таких балок он просто не может функционировать.
  • Также улучшает кирпичную кладку и разгружает переборки оконных конструкций.
  • Кроме того, пояс требуется для укрепления стен эркера, что достигается их привязкой к стенам дома.

Важно! Выбирая материал для кровли, стоит исходить из экономических возможностей и личных предпочтений, не забывая при этом о его функциональных качествах.

По мнению специалистов, в роли кровельного покрытия для эркеров частных домов наиболее оптимальным решением будет выбор одного из видов современной черепицы (натуральной, битумной, металлической и так далее). Такой вид кровли может идеально гармонировать с конструкцией эркера.

Устройство стропильной системы

Стропильный каркас необходим для большинства типов крыш, и эркеры - не исключение. Стропильную систему эркера можно соорудить из деревянных досок и балок. Они соединяются между собой и со всеми остальными элементами конструкции с помощью саморезов, шурупов и других крепежных элементов. Стропильная система должна состоять из балок необходимых размеров, размеры стоит выбирать с запасом, чтобы отрезать лишнее прямо в процессе монтажа.Принципы выполнения работ по созданию стропильного каркаса в случае эркера мало чем отличаются от обычных работ при установке стропильной системы вальмовой кровли. По армированному поясу укладывается мауэрлат, к нему крепятся стропильные ноги.

Монтаж стропильных ног следует производить на начальном этапе. Их нужно вывести за пределы плоскости стен. Так в дальнейшем можно будет легко формировать карнизные свесы, которые не позволят стекающей по крыше влаге негативно повлиять на материал стен.Для крепления различных деревянных элементов кровли обычно используют традиционные саморезы или специальные крепления, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Важно! Стропильную систему можно собрать прямо на самой крыше вне зависимости от ее конструкции.

Возможен вариант, при котором отдельные элементы стропильной системы будут собираться на земле. Это зависит от конструктивного решения и проекта - достаточно ли самостоятельной конструкции крыши с эркером или она выступает продолжением крыши дома.В ситуациях, когда стропильный каркас для ендовой крыши собирается отдельными фермами, то после их подъема на крышу их нужно прикрепить не только к мауэрлату, но и к коньку. К последним они обычно крепятся с помощью стальных пластин.

Сейчас в Интернете можно найти множество фотографий различных вальмовых крыш с эркером, получить подробную информацию о стропилах для любой из них и прочитать большое количество советов по процессу их возведения. Но перед началом работы все же следует посоветоваться со знающими людьми, чтобы избежать ненужной траты денег, времени и нервов.

Коробка дома (11х13,5 м) должна быть покрыта двускатной крышей, а в перекрытии эркера - шатровой крышей. Со стороны торцевой стены располагается эркер.

На верхнем уровне стены 2-го этажа устраивается бронепояс, к которому будет крепиться мауэрлат.

Установка мауэрлата

Сначала необходимо установить мауэрлат и кровать. Делается это из бруса сечением 200х200 мм.

Установка мауэрлата и легни

Мауэрлат устанавливается по периметру ящика и межкомнатных стенах... Между армопоясом и мауэрлатом необходимо установить гидроизоляцию в виде двух слоев рубероида или другого гидроизоляционного материала.

После этого необходимо жестко закрепить мауэрлат и лечь на армопояс.

Монтаж основных балок вальмовой крыши

Устанавливаются основные балки крыши сечением 100х200 мм. Сбоку от эркера устанавливается брус из бруса 200х200 мм. Поддерживать бедра необходимо со стороны эркера.

Монтаж эркерных балок

Установлены эркерные балки.

На данном этапе работ необходимо обеспечить одинаковый свес карниза со стороны эркера и со стороны основного дома, который должен быть равен 0,5 м.

Карнизная подшивка

Карнизная подшивка

Монтаж опорных рам и стропильной системы вальмовой крыши

Затем нужно установить опорную раму.Высота опорной рамы соответствует высоте крыши.

Установка базового кадра

Наверху коньковый прогон из доски сечением 50х200 мм. Надо сказать, что кровля может быть установлена ​​как поэлементно, так и сложным монтажом.

Ферма крыши

При сборке фермы, которую затем устанавливают в проектное положение поворотным способом. Но для этого необходимо иметь достаточное количество рабочих (мин - 4 человека), а при поэтапной установке достаточно 2 человек.

Также имеется коньковая балка и распорка со стороны эркера, а центральная стойка эркера имеет центрирующий стержень, на котором будут сходиться все стропила эркера.

Горный спуск из эркера

Этот центрирующий элемент имеет ширину 30 см и высоту примерно 50 см. Очень важно предусмотреть этот элемент в составе кровли, так как он значительно облегчает монтаж.

На следующем этапе устанавливаются стропила основной кровли.

Если стропила более 6 м (стандартный размер пиломатериалов), то их необходимо стыковать. Это делается наверху, где будет меньше всего усилий.

Следующим шагом будет установка угловых стропил - по две с одной стороны и две с другой. Затем устанавливаются женщины. Стропила и стропила на основных откосах имеют сечение 50х200 мм. Сечение манжеты бедра 50х150 мм. Этих склонов крутого снега здесь не будет, поэтому особо массивные конструкции предусматривать не нужно.

Затем устанавливаются стропила эркера. Их верхний край сходится к центрирующему стержню.

Установка жесткости стяжки вальмовой крыши

На следующем этапе устанавливаются стяжки жесткости - подкосы, опоры, затяжки. Это всевозможные кровельные элементы, обеспечивающие жесткость и устойчивость кровли.

Установка ребер жесткости

Хомуты жесткости крыши

Внутри этой фермы есть отверстие размером примерно 2.2х5,5 м и этого вполне хватит для комфортного чердака. На этом этапе каркас крыши можно считать законченным.

Все элементы кровли должны быть жестко соединены между собой, а все деревянные конструкции обработаны антипиренами и антисептиками для повышения их огнестойкости и долговечности, то есть их устойчивости к гниению.

Обрешетка

Следующим шагом будет установка обрешетки. Сначала обшивают основную крышу, затем устанавливают ендовы для стыковки основной крыши и крыши эркера.

Для владельцев домов с эркером важным моментом является установка кровли. Какой вариант кровли над карнизом выбрать и как правильно его смонтировать - вот вопросы, которые возникают в первую очередь.

Вкратце о главном. Что такое эркер?

Эркер Выступающая часть здания, имеющая форму полукруга или многоугольника. Оборудован несколькими проемами для окон или застеклен по всему периметру.Как правило, для него делают отдельную крышу. Эта конструкция отличается от закрытого балкона наличием массивных стен, как и у остальной части дома. Можно украсить дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетика ... Делает более привлекательным внешний вид отдельного помещения или всего здания. Облагородить таким способом жилье можно не только снаружи, но и внутри. Подобные решения делают интерьер помещения стильным и оригинальным.
  • Увеличение полезной площади ... Пристройки, будь то эркеры, балконы или лоджии, строятся для увеличения функционального пространства дома. Такие решения особенно актуальны в небольших домах ... В таких помещениях можно оборудовать кабинет, чайный уголок, небольшую библиотеку, творческую мастерскую. Расположенные под окнами ниши отлично подходят для хранения различной сезонной одежды или вещей.
  • Дополнительный источник естественного света ... Так как эркеры делают полностью или частично застекленными, их можно использовать как одно большое дополнительное окно.

Варианты кровли над эркером

Крыша любого здания должна не только защищать интерьер от атмосферных осадков, ветра и пыли, но и украшать дом.

Существует несколько основных типов:

  • Купол;
  • прямоугольный;
  • Многогранность.

Крыша над уступом может быть конструктивно связана с основной, а может и не быть. Во втором варианте брус для изготовления стропил можно взять с меньшим сечением.Это связано с тем, что стропилам «декоративной крыши» не нужно выдерживать большие нагрузки. Независимая крыша сделана из тех же материалов, которые использовались для верхней части основной конструкции. Сейчас для кровли часто используют: металлочерепицу, профлист, гибкую кровлю или обычный шифер.

Вот пример варианта крыши над уступом:

Инструкции по устройству крыши

В первую очередь важно определиться с конструкцией будущей кровли, материалами и крепежами, необходимыми для ее возведения, а также их количеством.Вы можете рассчитать примерный бюджет работ.
Монтаж самой конструкции начинается с возведения фундамента под стропила ... Это так называемый армированный пояс. Он сделан из бетона, армированного металлической сеткой и повторяет контуры стен. Его задача не только создать дополнительное основание для стропил, но и снять лишнюю нагрузку с хрупких оконных проемов и укрепить всю конструкцию в целом.

Следующий этап - установка стропильной системы ... Как правило, их собирают на земле и уже в готовом виде поднимают вверх. Нижние концы балок должны на некоторое расстояние выступать за внешний край стены. Это делается для организации карниза. При сборке конструкции следует тщательно соблюдать пропорции. От этого зависит не только внешний вид вашей конструкции, но и ее устойчивость.

Далее следует установка обрешетки, к которой впоследствии будут прикреплены гидроизоляции и кровельные материалы.В качестве гидроизоляции можно использовать обычный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какое кровельное покрытие для кровли эркера вам нужно. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженный (ячеистый). Концевые планки устанавливаются в последнюю очередь. Они соединяют крышу эркера с основной крышей. Благодаря им обеспечивается надежная изоляция стыков. Под ними не будет течь вода и грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше.Примерно по такому же алгоритму делают прямоугольную или вальмовую крышу дома. Единственная разница будет в форме стропил и их количестве.

101

101 Модернизация Требуется . Согласно разделу 553.844, Законодательство Флориды, укрепление существующих построенных на месте домов для одной семьи должны быть предусмотрены жилые постройки, способные противостоять ураганам. Сайт построен одно- под жилыми домами под семью понимаются дома, построенные на одной семье отдельно стоящие жилые постройки.

101,1 Когда крыша на существующем строящемся жилом доме на одну семью заменен , следующие процедуры должны быть разрешены выполняет кровельный подрядчик :

(а) Крепления и крепления кровельного настила должны быть усилены и исправлены в соответствии с требованиями раздела 201.1.

(б) При необходимости должен быть предусмотрен вторичный водный барьер. по разделу 201.2.

101,2 Когда заменена крыша на здании, которое находится в разносимых ветром обломках регион, как определено в s. 1609,2 Флориды Строительный кодекс, здание и страховая стоимость которого составляет 300 000 долларов США или более или, если здание не застраховано или для которого документация Страховая стоимость не представлена, имеет справедливую оценку конструкции на для целей адвалорного налогообложения в размере 300 000 долларов США и более:

(a) Соединения крыши со стеной должны быть улучшены в соответствии с требованиями раздела 201.3.

(b) Обязан модернизация соединения крыша со стеной не требуется сверх 15 процентное увеличение стоимости переналадки кровли.

(c) Где полная модернизация всех соединений кровля-стена, как указано в разделе 201.3 превысит 15 процентов стоимости проекта переналадки кровли, приоритеты, указанные в Разделе 201.3. 7 5 используется для ограничения объем работ до 15 процентов.

101.3 Когда любая деятельность, требующая разрешения на строительство, подана 1 июля 2008 г. или позднее, и ориентировочная стоимость которой составляет 50 000 долларов США или более за здание, расположенное в районе разносимых ветром обломков. как определено в s. 1609.2 Строительного кодекса Флориды, Здание, страховая стоимость которого составляет 750 000 долларов или более, или, если здание не застрахован или по которому не представлены документы о страховой стоимости, имеет справедливая оценка конструкции для целей адвалорного налогообложения 750 000 долларов или больше.:

(а) Открывающиеся защитные ограждения в соответствии с требованиями Строительного кодекса Флориды, Строительного кодекса или Строительного кодекса Флориды. строительство должно быть предусмотрено.

101,4 Когда В ходе строительства предусматривается модернизация ограждений фронтонов, которые в противном случае требуется разрешение, методы, указанные в Приложении A, должны быть разрешены.

201 Крыша Системные методы смягчения последствий. Крыша крепление обшивки, вторичные водные преграды, соединение крыши со стеной и В соответствии с данным разделом допускается использование жестких концевых распорок.

201.1 Крыша крепление для обшивки для на месте жилые дома на одну семью. Для сборки на месте жилые дома на одну семью крепеж и расстояние, требуемые в Таблице 201.1, считаются соответствующими требования раздела 507.2.2 из Флориды 2004 г. Строительный кодекс, существующее здание.

Доска настила кровельная закрепленные не менее чем двумя гвоздями 8d в элементах каркаса крыши, считаются быть достаточно связным. Доска крыши настил закреплен крепежными деталями меньшего размера, чем гвозди 8d, или менее двух гвоздей 8d гвозди на доску считаются достаточно соединенными, если две головки 8d обрезаны, гвозди с круглой головкой или кольцевым стержнем установлены на каждом элементе каркаса.

Дополнительные крепежные детали в соответствии с требованиями Таблицы 201.1 должно быть 8d гвозди с круглым хвостовиком с круглой головкой и минимальными размерами:

1. Номинальный диаметр хвостовика 0,113 дюйма

2. Кольцо диаметром 0,012 над диаметром хвостовика

3. От 16 до 20 колец на дюйм

4. Полный диаметр круглой головки 0,280 дюйма

5. Кольцевой хвостовик, выступающий минимум на 1 от кончика гвоздь.

6. Минимальная длина гвоздя 2-1 / 4 дюйма

Таблица 201.1

Дополнительные крепежные детали на краях панелей и Промежуточный каркас

Существующий крепеж

Существующий интервал

Скорость ветра 110 миль / ч

или менее

дополнительное крепление должно быть

не более

Скорость ветра больше

более 110 миль / ч

дополнительный

крепление не должно быть больше

Скобы или 6d

Любая

6 о.c. б

6 ок. б

8d подрезанная головка, с круглой головкой или кольцевым хвостовиком

6 ок. или менее

Нет необходимости

Нет необходимости

Головка с зажимом 8d, круглая головка или или кольцевой хвостовик

Больше

6 о.c.

6 ок. а

6 ок. b a

8d круглая головка

кольцо хвостовик

Больше

6 в. О.

6 о.c. а

6 в. О. а

а. Максимальный интервал определяется на основе существующих застежки и дополнительные застежки.

г. Максимальный интервал определяется на основе только дополнительные крепления.

201.2 Крыша вторичный водный барьер для индивидуальных жилых домов на месте. Должен быть установлен вторичный водный барьер. с использованием одного из следующих методов при замене кровли при перетяжка.

a) Все стыки структурной панели крыши обшивка или настил должны быть покрыты полосой шириной не менее 4 дюймов. самоклеящаяся полимерно-модифицированная битумная лента, наклеиваемая непосредственно на оболочку или профнастил. Палуба и самоклеющиеся полимерно-модифицированная битумная лента должна быть покрыта одним из подкладочных материалов. системы, одобренные для конкретного кровельного покрытия, применяемого на крыше.

b) Вся крыша должна быть покрыта одобренный самоклеящийся битум модифицированный полимером колпачок лист. Никакой дополнительной подкладки не требуется поверх этой крышки лист для новых установок.

c) вся кровля должна быть покрыта одобренным войлоком 30 #, пропитанным асфальтом. Подложка с гвоздями и пластинами, как требуется для HVHZ. (Сверху не требуется дополнительной подкладки. этого листа).

d) O за пределами HVHZ, подложка, соответствующая разделу 1507.2.3 Строительный кодекс Флориды, крепление здания, как описано ниже, или a слой пропитанного асфальтом фетра № 30 должен быть установлен. Фетр крепится 1 круглой пластиковой крышкой или металлические колпачковые гвозди, прикрепленные к палубе с гвоздями в виде сетки 12 дюймов (305 мм) расположены в шахматном порядке между перекрытиями с зазором 6 дюймов (152 мм) на перекрывает.Для спусков от 2:12 до 4:12 и дополнительный слой войлока укладывается гонт и внахлест 19 и закрепил, как описано выше. (Никакой дополнительной подкладки не требуется сверх этого простынь).

Исключения :

1. Считается, что скаты крыши <2:12 со сплошной кровельной системой соответствовать требованиям раздела 201.2 для вторичного водного барьера.

2.Кровельные системы из глины и бетонной черепицы, установленные в соответствии с требованиями Строительного кодекса Флориды. считаются соответствующими требованиям раздела 201.2 для вторичной воды Барьеры.

1. Фетровая подложка 30 #, пропитанная асфальтом, с гвоздями и оловянные вкладки, необходимые для HVHZ, покрытые либо одобренным самоклеящийся полимерно-модифицированный битумный защитный лист или одобренный защитный лист нанесенный с использованием утвержденного применения горячей швабры, считается соответствующим требования к вторичной водной преграде.

201.3 Примыкания кровли к стене для индивидуальных жилых домов, построенных на месте . Где Требуется Раздел 101.2, пересечение каркаса крыши со стеной ниже должны быть усилены добавлением металлических соединителей, зажимов, ремней и креплений такой, что уровень производительности равен или превышает возможности подъема, как указанные в таблице 201.3. Как альтернатива инженерной конструкции, предписывающие решения по модернизации приведено в разделах 201.3. 3 1 –201. 3. 6 4 должны быть приняты как отвечающие установленным требованиям по модернизации крыши до стены.

Исключения :

1. Где это может быть продемонстрировано (по коду документация на дату принятия и дату выдачи разрешения), что от крыши до стены соединения и / или требования к непрерывному пути нагрузки от крыши к фундаменту были требуется во время первоначального строительства.

2. От крыши до стены соединения не требуются, если только оценка и установка соединения на фронтонах или на всех углах можно выполнить за 15% от стоимости замены кровли.

201.3.1 Доступ для модернизации крыши до стены Связи. Эти положения не предназначены для ограничения средства для доступа к конструктивным элементам крыши и стены с целью модернизации соединения. Модернизация соединения крыши со стеной может быть выполнена путем доступа через область под карнизом, сверху через крышу или изнутри дом. Способы вышеуказанного доступа включают снятие панелей крыши или их частей или удаление частей обшивка крыши в выбранных местах, достаточно большая для доступа, просмотра и установка соединителей и креплений для модернизации.

Где панели или разделы удаляются, удаленные части не подлежат повторному использованию.Необходимо использовать новую обшивку и закрепить ее, как указано в новое строительство.

201.3.2 Частично недоступные ремни: Если часть ремня недоступна, если наблюдаемая часть ремешка застегивается в соответствии с этими требованиям, то считается, что недоступная часть ремешка соответствует с этими требованиями.

201.3. 3 1 предписывающий метод для двускатных крыш на деревянной каркасной стене. Достаточная обшивка карниза должна быть удалена, чтобы обнажить не менее 6 футов элементов каркаса, измеренных от угла, вдоль внешняя стена с каждой стороны каждого фронтона . В анкеровка каждого из выступающих стропил или фермы в пределах 6 футов от элементы каркаса измерены от до угол вдоль внешней стены с каждой стороны каждого фронтона должен быть проверен.Если ремешок отсутствует или уже есть ремешок имеет менее четырех застежек на каждом конце, разрешенных ремешков, завязок или правых угловые косынки с минимальной подъемной способностью 500 фунтов должны быть установлены, которые соединяют каждое стропило или ферму с верхней пластиной внизу. Добавление застежек к существующим ремням должно быть допускается вместо добавления нового ремешка при условии, что ремешок изготовлен для разместить не менее 4 фиксаторов на каждом конце. Везде, где это возможно (без повреждения стены или перекрытия отделки), оба элемента верхней пластины должны быть соединены с нижним штифтом с помощью соединитель от шпильки к пластине с минимальной подъемной способностью 500 фунтов.

201,3. 4 2 предписывающий метод для двускатных крыш по каменной стене. Достаточная обшивка карниза должна быть удалена, чтобы обнажить не менее 6 футов элементов каркаса, измеренных от угла, вдоль внешняя стена с каждой стороны каждого фронтона . В анкеровка каждого из выступающих стропил или фермы в пределах 6 футов от элементы каркаса измерены от до угол вдоль внешней стены с каждой стороны каждого фронтона должен быть проверен.Если ремешок отсутствует или уже есть ремешок имеет менее четырех застежек на каждом конце, разрешенных ремешков, завязок или правых угловые косынки с минимальной подъемной способностью 500 фунтов должны быть установлены, которые соединяют каждое стропило или ферму с верхней пластиной ниже или напрямую к кирпичной стене с помощью утвержденных шурупов, которые обеспечат как минимум 2-1 / 2 заделка в бетон или кладку. Когда ремни или угловые косынки прикреплены к дереву подоконник, подоконник должен быть прикреплен к бетонной кирпичной стене ниже.Эта якорная стоянка должна быть выполняется установкой шурупов диаметром 1/4 дюйма, каждый с дополнительная дюймовая шайба, имеющая длину, достаточную для создания 2-1 / 2-дюймовой заделка в бетон и кладку. Эти винты должны быть установлены в пределах 4 дюймов от фермы или стропил. с обеих сторон каждого внутреннего стропила или фермы и на доступной стороне стены ферм или стропил.

201,3. 5 3 предписывающий метод для вальмовых крыш на деревянной каркасной стене. Если невозможно проверить через неразрушающий контроль или по планам, подготовленным профессиональным проектировщиком, который конструкция крыши закреплена как минимум так же хорошо, как указано ниже , должен быть обеспечен доступ как минимум к к стропилам (обычно известному как королевский домкрат) , до бедра фермы и на каждой угол вальмовой крыши. Бедренная балка (широко известная как королевский валет) , бедренная балка и стропила / фермы, прилегающие к вальмовой балке Достаточный угловой карниз снимается обшивка со стороны вальмового конька параллельно крыше гребень для обеспечения доступа к внешней стене длиной не менее 6 футов.Доска коньковая вальмовая и любые открытые стропила которые не закреплены ремнем, имеющим не менее четырех застежек на каждом конце, должен быть соединен с нижней пластиной с помощью ремня или угловой вставки кронштейн, имеющий минимальную грузоподъемность 500 фунтов. Добавление застежек к существующим ремням должно быть допускается вместо добавления нового ремешка при условии, что ремешок изготовлен для разместить не менее 4 фиксаторов на каждом конце. Везде, где это возможно (без повреждения стены или перекрытия отделки), оба элемента верхней пластины должны быть соединены с нижним штифтом с помощью соединитель от шпильки к пластине с минимальной подъемной способностью 500 фунтов.

201,3. 6 4 Рецептурный метод устройства вальмовых крыш по каменной кладке стена. Если это не можно проверить с помощью неразрушающего контроля или по планам, подготовленным специалисту по дизайну, что конструкция крыши закреплена как минимум не хуже как указано ниже , доступ должен быть предоставлен минимум до стропила (широко известная как королевский домкрат) , до бедренной балки и на каждой угол вальмовой крыши.Бедренная балка (широко известная как королевский валет) , бедренная балка и стропила / фермы, прилегающие к вальмовой балке Достаточный угловой карниз снимается обшивка со стороны вальмового конька параллельно крыше гребень для обеспечения доступа к внешней стене длиной не менее 6 футов. Доска коньковая вальмовая и любые открытые стропила которые не закреплены ремнем, имеющим не менее четырех застежек на каждом конце, должны быть соединены с бетонной кладкой внизу с помощью утвержденных ремней или угловые кронштейны с косынками с минимальной подъемной способностью 500 фунтов.Добавление застежек к существующим ремням должно быть допускается вместо добавления нового ремешка при условии, что ремешок изготовлен для разместить не менее 4 фиксаторов на каждом конце. Ремни или кронштейны с угловыми косынками должны быть установлены таким образом, чтобы они соединяют каждое стропило или ферму с верхней пластиной ниже или непосредственно с кладку стены с использованием утвержденных шурупов, которые обеспечат как минимум 2-1 / 2 заделка в бетон или кладку. Когда ремни или угловые косынки прикреплены к дереву подоконник, подоконник должен быть прикреплен к бетонной кирпичной стене ниже.Эта якорная стоянка должна быть выполняется установкой шурупов диаметром 1/4 дюйма, каждый с дополнительная дюймовая шайба, достаточной длины, чтобы образовать 2-1 / 2 дюйма заделка в бетон и кладку. Эти винты должны быть установлены в пределах 4 дюймов от фермы или стропил. с обеих сторон каждого внутреннего стропила или фермы и на доступной стороне стены ферм или стропил.

201,3. 7 5 Приоритеты для обязательные расходы на переоборудование крыши до стены. Для домов с вальмовой и двускатной крышей приоритетом является: модернизируйте соединения крыши и стены двускатного конца, если ширина бедра более чем в 1,5 раза больше ширины фронтона. Приоритет отдан соединению углов. крыш к стенам ниже, где пролеты элементов кровли наибольшие.


Таблица 201.3

Обязательно Высота подъема для соединения крыши с стеной

(ФУНТОВ НА ЛИНЕЙНУЮ ЛАПКУ)

Примечания:

а. Требуемые мощности - фунты на линейную фут строительной длины. Для крыши обрамление с интервалом 16 дюймов по центру умножает значения таблицы на 1,33. Для каркаса крыши с шагом 24 дюйма центр умножить значения таблицы на 2.

г. Требуемые мощности включают припуск для 10 фунтов мертвой нагрузки.

г. Требуемые мощности не учитывают последствия выступов. Свес Указанные нагрузки должны быть умножены на выступающий выступ и добавлены к требуемые мощности в таблице.


ПРИЛОЖЕНИЕ А

ПЕРЕОБОРУДОВАНИЕ ДВИГАТЕЛЯ КОНЦЕВОЙ СТЕНКИ

РАЗДЕЛ A101

ОБЩИЕ

А101.1 Намерение и цель. Положения этого подраздела предоставляют предписывающие решения для реконструкция фронтонов зданий. Меры по модернизации не предназначен для обеспечения усиления зданий равным конструктивному положения последних требований строительных норм и правил для новых зданий. Дизайн на соответствие новостройкам и пристройки к существующим зданиям должны соответствовать требованиям Строительного кодекса Флориды, Строительного кодекса Флориды или Строительного кодекса Флориды, жилого, в зависимости от обстоятельств.

A101.2 Область применения. Следующие предписания методы предназначены для применений, где обрамление фронтальной торцевой стены обеспечивается деревянной фермой торцевой стены фронтона или стропилами с традиционным каркасом система. Модернизация подходит для стеновых стоек, ориентированных широкой стороной параллельно или перпендикулярно поверхность двускатной стены. Обзор перспективный чертеж модернизации показан на рисунке A104.1.

РАЗДЕЛ A102

ОПРЕДЕЛЕНИЯ

ЯКОРНЫЙ БЛОК. Номинальная толщина 2 дюйма на минимум 4 куска пиломатериала крепится к горизонтальным распоркам и заполняет зазор между существующим каркасом элементы для ограничения движения горизонтальных распорок перпендикулярно элементам каркаса.

СЖАТИЕ БЛОКИРОВАТЬ. Кусок пиломатериала номинальной толщиной 2 дюйма шириной не менее 4, используемый для удержания в режим сжатия (сила, направленная внутрь чердака) существующий или дооснащение шпилькой. Он прикреплен к горизонтальная распорка и опоры непосредственно напротив существующей или модернизированной шпильки.

ОБЫЧНО ОКРАШЕННЫЙ ДВУСТОК. Двускатный конец с традиционным обрамлением и шпильками. грани которых перпендикулярны торцевой стене фронтона.

ГОРИЗОНТАЛЬНАЯ СВЯЗЬ. А номинальная толщина 2 дюйма не менее 4 широкий кусок пиломатериала, используемый для сдерживания как сжимающих, так и растягивающих нагрузок применяется с помощью модифицированной шпильки. это обычно устанавливается горизонтально на верхней части элементов каркаса пола (фермы нижние пояса или балки перекрытия) или по низу каркаса скатной крыши элементы (верхний пояс фермы или стропила).

ШПИЛЬКА ДЛЯ ПОВТОРЕНИЯ. А номинальный 2-дюймовый брус, используемый для структурного дополнения существующего фронтона торцевая стойка стены.

КРОНШТЕЙН ПРАВЫЙ УГОЛ. А 14 калибр или более толстый металлический прямоугольный кронштейн с минимальной грузоподъемностью перпендикулярно плоскости любой стороны 350 фунтов при соединении с деревом или бетон с соединителями, указанными производителем.

СОЕДИНИТЕЛЬ ШТИФТА К ПЛАСТИНЕ. А изготовленный металлический соединитель, предназначенный для соединения шпилек с пластинами с минимальным грузоподъемность 500 фунтов.

ФЕРМОВЫЙ КОНЦ. An фермы, изготовленные на заводе, или фермы, построенные на месте, которые включают установленные или установленные на месте вертикальные стойки так, чтобы их поверхности были параллельны плоскости фермы и расположены на расстоянии не более 24 дюймов по центру. Паутина или другие диагональные элементы, кроме верхних аккорды могут присутствовать, а могут и не присутствовать.Гейбл концевые фермы могут быть той же высоты, что и близлежащие фермы, или могут иметь откидной пояс фермы, у которых верхний пояс фермы ниже на глубину верха аккорд или аутсайдеры.

РАЗДЕЛ A103

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

А103.1 Существующие материалы. Все существующие древесные материалы это будет частью работ по переоборудованию (фермы, стропила, балки перекрытия, верхние плиты, стойки стен и т. д.) должны быть в исправном состоянии и не иметь дефектов или повреждения, которые существенно уменьшают несущую способность член. Любые древесные материалы, обнаруженные поврежденные или изношенные должны быть усилены или заменены новыми материалами, чтобы обеспечить чистый размер здоровой древесины, эквивалентной ее неповрежденному оригиналу размеры.

A103.2 Новые материалы. Все материалы, одобренные данным кодам, включая соответствующие допустимые напряжения, разрешается соответствуют требованиям данной главы.

A103.3 Габаритные пиломатериалы. Пиломатериалы всех размеров для раскосов, шпилек и блокировка должна соответствовать применимым стандартам или правилам оценки. Размерный брус должен обозначаться марка аттестации пиломатериалов или инспекционного агентства, утвержденная орган по аккредитации, соответствующий требованиям DOC PS 20.Все новые размерные пиломатериалы будут использоваться для для целей модернизации должен использоваться сорт и порода № 2 Ель-Сосна-Пихта. или должен иметь удельный вес 0,42 или более. Вместо оценки выдается сертификат инспекция, проводимая агентством по сортировке пиломатериалов или инспекцией, отвечающим требованиям требования настоящего кодекса должны быть приняты.

A103.4 Соединители с металлической пластиной, Ремни и анкеры. Металлическая пластина соединители, ремни и анкеры должны иметь одобрение продукта.Они должны быть одобрены для подключения дерево-дерево или дерево-бетон, в зависимости от ситуации . Ремни стяжки должны быть изготовлены из оцинкованной стали минимальной толщины. обеспечивается 20 калибром. Галстуки должны иметь отверстия размером для гвоздей 8d.

A103.5 Закручивается ремни. Лямки разрешается скручены на 90 градусов в дополнение к изгибу на 90 градусов там, где они переходят между элементами каркаса или точками соединения.

A103.6 Крепеж. Крепежные изделия, соответствующие требованиям Разделы A103.6.1 и A103.6.2 должны использоваться и должны быть разрешены для использования. винты или гвозди, соответствующие минимальной длине, указанной на рисунках и указаны в таблицах.

A103.6.1 Винты. Винты должны иметь размер не менее 8 с диаметром головки не менее 0,3 дюйма. Длина винта должна быть не менее указаны на рисунках и в таблицах.Допустимые винты включают колоду шурупы, шурупы для дерева или шурупы для листового металла (без наконечника сверла, но можно быть острым). Винты должны иметь минимум 1 дюйм резьбы. С тонкой резьбой шурупы или шурупы для гипсокартона не допускаются. Обратите внимание, что многие ремни не подходят винты размером больше # 8.

A103.6.2 Гвозди. Если иное не указано в положениях или чертежи, где длины крепежных элементов указаны на рисунках и в таблицах как обычные гвозди диаметром 1 дюйм, 8d с диаметром стержня 0.131 дюйм и голова допускаются диаметры не менее 0,3 дюйма. Если иное не указано в положениях или чертежи, где длины креплений указаны на рисунках и в таблицах как обычные гвозди 3 дюйма, 10d с хвостовиком диаметр 0,148 дюйма и диаметр головки не менее 0,3 дюйма должны быть разрешенный.

А103.7 Крепеж интервал. Расстояние между крепежными элементами должно быть таким, как следует:

a) расстояние между крепежными элементами и кромкой пиломатериала должно быть не менее дюйма если не указано иное,

б) расстояние между крепежными элементами и концом пиломатериала должно быть не менее 2 дюйма,

в) расстояние между креплениями параллельно волокну (от центра к центру), когда ремни не используются, должно быть минимум 2-1 / 2 дюйма, если не установлено смещение на дюйм (перпендикулярно волокну) применяется для смежных креплений, то расстояние между крепежами параллельно зерно должно быть минимум 1-1 / 4 дюйма.

г). расстояние между застежками поперек волокон (междурядье) при стяжках не используются, должны быть не менее 1 дюйма, а

д) расстояние между крепежными деталями, вставленными в соединители металлических пластин, ремни и анкеры, как определено в Разделе A103.4, должны быть предоставлены проделаны отверстия в лямках.

РАЗДЕЛ A104

ДОПОЛНИТЕЛЬНАЯ УСТАНОВКА КОНЦЕВЫХ СТЕН

А104.1 Объем и цель. Гейбл усиливаемые концы должны быть допущены к модификации с использованием методов предусмотренных положениями настоящего раздела. Эти предписывающие методы модернизации предназначены для увеличения устойчивость существующей конструкции фронтальной торцевой стены к внеплоскостным ветровым нагрузкам в результате сильного ветра. В Метод модернизации решает четыре проблемы. К ним относятся усиление элементов каркаса стен, если необходимо (дооснащение шпильками), закрепив верхнюю и нижнюю части фронтона так, чтобы что боковые нагрузки передаются на диафрагмы крыши и потолка (горизонтальные распорки, ремни для дооснащения шпилек и компрессионных блоков) и соединение нижней части фронтальной торцевой стены с нижней стенкой, чтобы помочь закрепить верх этой стены (специальные металлические кронштейны).

Следующие предписывающие методы предназначены для приложений, в которых каркас торцевой стены фронтона представляет собой деревянную ферму торцевой стены или условно оформленная стропильная система. В модернизация подходит для стеновых стоек, ориентированных широкой лицевой стороной параллельно или перпендикулярно поверхности фронтона. Обзорный перспективный рисунок Модернизация показана на рисунке A104.1.

А104.2 Горизонтальные распорки. Горизонтальные распорки следует устанавливать примерно перпендикулярно верхние и нижние пояса существующих стропильных ферм или приблизительно перпендикулярно стропилам и балкам перекрытия в месте расположения каждого существующего шпилька торцевой стены фронтона более 3 футов в длину. Если расстояние между существующими шпильками фронтона более 24 дюймов или отсутствует вертикальная шпилька на торце фронтона, шпилька и горизонтальные распорки должны быть установлены таким образом, чтобы максимальное расстояние между существующие и добавленные шпильки должны быть 24 дюйма.Дополнительные стойки торцевой стены фронтона не требуются в местах, где их длина будет 3 фута или меньше. Каждая необходимая дополнительная шпилька должна быть прикреплена к существующей кровле. элементы каркаса (верхний пояс фермы или стропила и нижний пояс фермы или потолок балка), используя минимум два 3-дюймовых крепежа для ногтей (шурупы # 8 или 10d гвоздей) и металлический соединитель или пластину для ремонта минимум с четырьмя 1-1 / 4 дюйма длинные крепления (шурупы №8 или гвозди 8d) на каждом конце.Горизонтальные распорки должны состоять из элемент минимального размера, указанный в таблице A104.2. Горизонтальная скоба должна быть ориентирована длинной стороной поперек верхние и нижние пояса деревянных ферм (или стропил и потолочных балок) и удлинить не менее трех расстояний между каркасами от торцевой стены фронтона плюс 2-1 / 2 дюйм за последний верхний пояс или нижний элемент пояса (стропила или потолочная балка) как показано на рисунке A104.2.1 (и A104.2.6). Горизонтальная скоба должна располагаться не дальше 1 / 2 дюйм от внутренней стороны фермы торцевой стены фронтона.Каждая горизонтальная скоба должна быть прикреплена к каждый существующий элемент каркаса (верхний пояс или стропила, нижний пояс или потолок балка), которую он пересекает с помощью трех 3-дюймовых креплений (шурупы # 8 или 10d гвоздями), как показано на рисунках с A104.2.2 по A104.2.5 для ферм (и Рисунки с A104.2.7 по A104.2.10 для стропил).

Исключения:

1. Если препятствия, другие постоянно прикрепленные препятствия или существуют условия, которые не позволят установить новые горизонтальные распорки на в указанных местах, см. Раздел A104.5 для разрешенной модификации эти предписывающие методы модернизации.

2. Если препятствия, другие постоянно прикрепленные препятствия или существуют условия, которые не позволят удлинить новые горизонтальные распорки поперек существующие элементы каркаса не менее трех пространств каркаса от фронтона торцевой стенке, горизонтальные распорки можно укорачивать при условии, что все выполняются следующие условия.

а.Горизонтальная скоба должна быть установлена ​​не менее чем на двух пространства для каркаса и прикреплены к каждому существующему элементу каркаса с помощью трех 3-дюймовых длинные крепления (шурупы №8 или гвозди 10d).

г. Минимальный размер анкерного блока должен быть эквивалентен существующие элементы каркаса. Якорь блок должен быть прикреплен к стороне горизонтальной распорки во втором пространство каркаса от фронтальной торцевой стены, как показано на рисунке A104.2.11. Шесть 3-дюймовых длинных креплений (шурупы №8 или Гвоздями 10d) должен использоваться для крепления анкерного блока к боковой стороне горизонтальная скоба.

г. Анкерный блок должен выходить за поверхность горизонтального скоба, которая контактирует с существующими элементами каркаса минимум на половина глубины существующего элемента каркаса. Анкерный блок должен быть установлен плотно между существующими элементами каркаса так, чтобы зазор на обоих концах не превышает 1 / 8 дюймов.

A104.3 Шпильки для модернизации. The Модернизированные шпильки должны состоять из элементов минимального размера для диапазона высот существующих вертикальных стоек торцевых стен фронтона, указанных в Таблице A104.2. Шпильки для модернизации должны быть установлены рядом с существующие или добавленные (Раздел A104.2) вертикальные стойки торцевой стены фронтона и расширение от верха нижней горизонтальной распорки до низа верхней горизонтальная скоба. Максимальный разрыв Между установочной шпилькой и нижним горизонтальным положением должно быть разрешено 1/8 дюйма. скоба.Максимальный зазор 1/2 дюйма должен допускается между верхним краем дооснащенной шпильки, ближайшим к верхнему горизонтальная распорка и горизонтальная поверхность распорки.

Исключение:

Если препятствия, другие постоянно прикрепленные препятствия или условия существуют, которые не позволят установить новую дооснащенную шпильку рядом с существующую стойку торцевой стены фронтона, см. Раздел A104.5 для разрешенных модификация этих предписывающих методов модернизации.

A104.3.1 Крепление шпилек для модернизации. каждый модифицированная шпилька должна быть прикреплена к верхним и нижним горизонтальным элементам распорки. с минимальным калибром 20, 1 1 / 4 дюймов, плоский металлический ремешок с пробитыми отверстиями для застежек. Минимальная длина плоских металлических лент должна быть указана в таблице. A104.2. Каждая верхняя и нижняя лямки должны удлинить достаточное расстояние до вертикальной поверхности дооснащенной шпильки и крепится с помощью ряда креплений длиной 1-1 / 4 дюйма (шурупы № 8 или 8d гвозди), указанные в Таблице A104.2. Каждый лямка должна быть прикреплена к верхнему и нижнему горизонтальным элементам распорки с помощью минимальное количество крепежных деталей длиной 1-1 / 4 дюйма (шурупы №8 или гвозди 8d) в качестве указано в таблице A104.2. Модернизация стойки также должны быть прикреплены к боковой стороне существующего вертикального фронтона. торцевые стойки стены с 3-дюймовыми креплениями (шурупы №8 или гвозди 10d), расположенные на расстоянии 6 дюймов по центру, как показано на Рисунке A104.2.1.

А104.3.2 Модернизация соединений шпилек. Модернизированные шпильки высотой более 8 футов могут быть соединены в полевых условиях как показано на рисунке A104.3.

A104.4 Блоки сжатия. Блоки сжатия должны иметь минимальную длину, указанную в таблице. A104.2. Блоки сжатия должны быть устанавливается на горизонтальные распорки непосредственно напротив существующих вертикальная стойка торцевой стены фронтона или дооснащенная стойка. Для наглядности рисунки A104.2.2 через A104.2.5 (фермы) и рисунки A104.2.7 - A104.2.10 (стропила) показывают установка прижимного блока напротив имеющегося вертикального торца фронтона стеновая стойка с ремешком от модифицированной стойки, идущим рядом с компрессией блокировать. Когда блок сжатия установленный на шпильке дооснащения, блок можно разместить на верх ремешка. Максимальный разрыв между блок сжатия и существующий вертикальный элемент стойки фронтона торцевой стены или допускается установка шпильки для модернизации 1 / 8 дюймов.Блоки сжатия должны быть прикреплены к горизонтальные распорки с минимальным количеством креплений длиной 3 дюйма (дерево # 8 саморезы или гвозди 10d). Концевые и краевые расстояния для установки крепежа должны быть как указано в разделе A103.7 и показано на рисунках с A104.2.2 по A104.2.5 (фермы) и рисунки с A104.2.7 по A104.2.10 (стропила).

A104.5 Препятствия. Допустимые модификации предписываемых модификаций щипцов. Если на чердаках существуют препятствия, другие постоянно прикрепленные препятствия или условия, препятствующие установка дооснащения шпильки или горизонтальных распорок в соответствии с Разделы A104.2 или A104.3, модернизация фронтона должна считаться отвечающей требованиям требований этого раздела, если требования раздела A104.5.1 встретились. Препятствия к установке Модернизированные шпильки или горизонтальные распорки включают вентиляционные отверстия на фронтонах, доступ на чердак, встраиваемые светильники, шахты световых люков, дымоходы, каналы кондиционирования воздуха или оборудование.Где установка горизонтальной распорки верхняя часть центральной стойки закрыта анкерными плитами возле пика крыши, разрешено использовать методы, предписанные в A104.5.1, или модифицировать коньковые связи как предписано в Разделе A104.5.2, разрешено использовать для поддержки горизонтальная скоба.

A104.5.1 Устранение неисправностей меры там, где препятствия препятствуют установке дооснащенных шпилек или горизонтальных подтяжки. Если дооснащение шпилькой или горизонтальным скоба не может быть установлена ​​из-за препятствия, вся сборка может быть не указан в этом месте при соблюдении всех следующих условий.

1. Не более двух комплектов шпилек для модернизации и горизонтальные распорки отсутствуют на одном торце фронтона.

2. Должно быть не менее двух шпилек для модернизации и узлы горизонтальных распорок по обе стороны от мест, где проводится модернизация шпильки и горизонтальные распорки опущены (нет двух лестничных распорок, несущих на одном шипе дооснащения).

3. Шпильки для модернизации с каждой стороны опущенного шип дооснащения увеличен до следующего размера элемента, указанного в Таблице A104.2. и закреплен, как указано в разделе A104.3.1.

4. Горизонтальные распорки с каждой стороны размер опущенной скобы должен соответствовать таблице A104.2 для в этих местах требуются шпильки для модернизации.

5. Горизонтальные распорки с каждой стороны опущенная скоба должна выступать как минимум на три пространства обрамления от фронтона торцевой стене, если анкерные блоки не установлены в соответствии с Исключением 2 из Раздел A104.2.

6. Лестничные связи предусмотрены поперек расположения пропущенные стойки для модернизации, как показано на рисунках A104.5.1.1 (фермы) и А104.5.1.2 (стропила).

7. Лестничные связи должны состоять минимум из 2х4 элементы ориентированы горизонтально и расположены на расстоянии 12 дюймов по центру вертикально. Лестничные связи должны быть крепится к каждой смежной стойке для модернизации с помощью металлического каркасного уголка с минимальная боковая способность 175 фунтов. Крепление лестницы должно быть прикреплено к существующей стойке в месте расположения опущенная дооснащенная шпилька металлической ураганной стяжкой с минимальной пропускной способностью 175 фунтов.

8. Если перила лестницы пересекают фронтальный конец вентиляционное отверстие, не требуется никаких креплений к обрамлению вентиляционного отверстия фронтона.

9. Зарубки в трапеции не допускать. разрешенный.

A104.5.2 Модернизация коньковые стяжки. При препятствиях вдоль гребня крыши препятствуют установке горизонтальной распорки для одного или нескольких стойки около середины фронтальной стены, модернизированные коньковые связи могут использоваться для обеспечьте опору для необходимой горизонтальной распорки.Дооснащение стяжные элементы конька должны быть установлены максимум на 12 дюймов ниже существующего линия гребня. Модернизация коньковой стяжки элементы должны быть установлены как минимум через три отсека, чтобы можно было закрепить горизонтальной распорки. Минимум Для каждой стяжки конька используется элемент 2х4, крепление должно состоять из двух Шурупы по дереву длиной 3 дюйма, четыре гвоздя 10d длиной 3 дюйма или два гвоздя длиной 3-1 / 2 дюйма 16d гвозди, забитые и зажатые на каждом верхнем поясе или пересечении перемычки за хомут, как показано на Рисунке А104.5.2.

A104.5.3 Вырезание штифтов дооснащения. Шпильки для модернизации могут иметь выемку в одном месте по высоте стержня при условии, что все следующие условия соблюдены.

1. Шпилька для переоборудования с надрезом должна быть такой размер, чтобы оставшаяся глубина элемента в месте надреза (включая линии разреза) не должно быть меньше, чем требуется в Таблице A104.2.

2. Шпилька для модернизации с насечкой не должна сращивается в пределах 12 дюймов от места надреза. На стыковочном элементе не должно быть надрезов и должен быть установлен, как показано на рисунке A104.3.

3. Длина плоских металлических ремешков. указанные в Таблице A104.2, должны быть увеличены за счет увеличения глубины должен быть установлен модифицированный стержень с зубцами.

4. Высота надреза не должна превышать 12 дюймов по вертикали при измерении на глубине надреза.

5. Модернизированный элемент шпильки с выемкой должен быть крепится к существующим стойкам торцевой стены фронтона в соответствии с Раздел A104.3.1. Два дополнительных 3-дюймовых крепежные детали (шурупы №8 или гвозди 10d) должны быть установлены с каждой стороны выемки в дополнение к тем, которые требуются Разделом A104.3.1.

A104.6 Подключение от фронтальной торцевой стены до стены внизу. Нижние пояса или нижние элементы из дерева обрамленные двускатные торцевые стены должны быть прикреплены к стене внизу с помощью одного из методы, предписанные в Разделах A104.6.1 или A104.6.2. Выбранный конкретный метод должен соответствовать к системе каркаса и типу конструкции стены. Из-за соображений доступа эта модернизация необходимо выполнить перед любой другой деятельностью по модернизации фронтона ссылки в разделах A104.2, A104.3, A104.4 или A104.5.

А104.6.1 Ферма двускатная торцевая стена. Нижние пояса фронтона торцевая стена должна быть прикреплена к стене внизу с помощью угловых угловых скоб состоящий из материала толщиной 14 и более с минимальной грузоподъемностью 350 фунт перпендикулярно плоскости любой стороны разъема. Кронштейны под прямым углом должны быть устанавливается по всей части фронтона, где торцевая стена фронтона высота больше 3 футов на расстоянии, указанном в Таблице A104.6.Минимум два указанных крепежа изготовителем входит в зацепление с корпусом нижнего пояса. Присоединение к стене внизу должно быть одним из методов, перечисленных ниже:

1. Для стены с деревянным каркасом ниже два крепежные элементы в верхней части стены ниже, которые ближе всего к лицевой стороне нижний пояс фронтона должен быть 4-1 / 2 дюйма в длину и иметь такой же диаметр и стиль, указанный производителем кронштейна. Остальные крепежи должны соответствовать производителям кронштейнов. спецификации для размера, стиля и длины.

2. Для бетонной или кирпичной стены внизу без подоконника крепеж в стене должен соответствовать спецификации производителей кронштейнов для крепежа, установленного в бетоне или кирпичная кладка.

3. Для бетонной или кирпичной стены внизу с 2 порога, крепежные детали в стене ниже должны иметь диаметр и стиль, указанный производителем кронштейна для бетона или кирпичной кладки соединения; но достаточно длинной, чтобы пройти через деревянную пластину подоконника и обеспечить необходимая заделка в бетон или кладку внизу.В качестве альтернативы кронштейн можно прикрепить к пластину порога с помощью крепежа, рекомендованного производителями кронштейнов прилагаются спецификации для деревянных соединений, подоконник крепится к стены с каждой стороны кронштейна с помощью шурупа диаметром 1/4 дюйма с Заливка на 2-1 / 2 дюйма в бетонную или каменную стену. -дюймовые шайбы должны быть помещены под головки саморезов.

A104.6.2 Условно оформленная двускатная торцевая стена. Каждая стойка в фронтоне с традиционным обрамлением торцевая стенка, по всей длине фронтальной торцевой стены, где высота стены равна более 3 футов, крепится к днищу или порогу с помощью шпильки. к пластине соединителя. Дно или порог Затем пластина должна быть прикреплена к стене ниже одним из перечисленных способов. ниже:

1. Для стены с деревянным каркасом внизу подоконник или нижняя плита должны быть соединены с верхними пластинами внизу с помощью винтов диаметром 4-1 / 2 дюйма длинный.Крепеж должен быть установлен на расстоянии, указанном в Таблице A104.6.

2. Для бетонной или кирпичной стены ниже порог или нижняя плита должны быть соединенным с бетонной или кирпичной стеной ниже диаметром -дюйм шурупы для бетона или кирпичной кладки достаточной длины, чтобы обеспечить 2-1 / 2 дюйма врезка в верхнюю часть бетонной или кирпичной стены.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
