Двускатная крыша с разными скатами: технологии и примеры строительства

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

  • разместив один скат в южную сторону;
  • второй под другим углом, либо длиннее, на северную;
  • правильно рассчитав все нагрузки от ветра и снега;
  • мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей.

Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:

Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

А насколько сложно обычно рассчитать снеговые и ветровые нагрузки крыши, вам расскажет это видео:

Настоящее «спасение» для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами. Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

  • На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
  • На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

  • Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
  • Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
  • Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
  • Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

Разная длина скатов, но один угол наклона

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Еще один проект:

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Скаты разной формы и длины

А вот этот вариант более рационален в плане равномерного распределения нагрузки на стены дома, ведь благодаря излому уже нет одной распирающей силы стропильной системы:

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли.

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса. Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Итак, как вы уже поняли, крыша с разными скатами по своему устройству довольно сложна. Почему так? Дело в том, что у такой крыши конек редко находится по центру и в итоге скаты не передают нагрузку равномерно. Вот почему архитектору при работе с подобными проектами приходится тщательно рассчитывать стропильную систему, причем совсем по другим формулам, чем обычно.

Так, например, центральная нагрузка уже не будет идти от самого конька, а потому и подкорки придется ставить немного в стороне. Но, по своей сути, ассиметричная двухскатная крыша все еще состоит из двух треугольников – только на этот раз неодинаковых.

Но у такой геометрии крыши также есть твоя формула. А потому, если вы что-нибудь захотите изменить в одном из треугольников, изменения произойдут во всей ассиметричной крыше. Учитывайте, что при строительстве подобных архитектурных изысков у вас не получится все примерять на глаз. И уж тем более, потом вы не внесете никаких изменений.

И перво-наперво вам необходимо устроить для такой крыши прочный мауэрлат, чтобы неравномерные нагрузки хоть как-то распределялись по горизонтали:

Расчет разноскатной крыши

Так как же все-таки самостоятельно рассчитать и построить ассиметричную двускатную крышу? Вам в помощь будут современные компьютерные программы, которые способны рассчитать нужное давление стропил на мауэрлаты и точно расположение необходимой центральной подпорки. Самостоятельно все это будет сложно вычислить, хотя и возможно.

Так, если речь идет о симметричной крыше, которая имеет просто разную длину скатов, тогда учитывайте, что тот скат, который длиннее оказывает большее давление на все стропильную систему и на стену здания. За счет того, что на него ушло больше строительного материала и больше кровельного. Обычно для крепких стен дома это не играет особой роли, но, если вы строите каркасное строение или стены из блоков, создайте для такого ската дополнительную подпорку, например, почти у самого карниза.

Просто запомните, что крыша с разными скатами рассчитывается по другим формулам. По сути, здесь вам нужно будет произвести целых два расчета двух односкатных крыш, которые попросту соединены вместе с одним коньком.

Распределение нагрузок на скаты

То, что мы перечислили – это не единственный вариант строительства разноскатных двускатных крыш. По сути, сегодня архитекторы уже не придерживаются строгих правил по поводу подобного проектирования и больше дают волю фантазии. За что ценятся как специалисты.

Наша главная задача, чтобы ваш дом был надежно укрыт от атмосферных осадков и холода. А все это достигается при помощи хорошо продуманной конструкции, и вовсе не обязательно она должна быть стандартной, как избушка или теремок. Несмотря на то, что разноскатная крыша немного далека от конструкции классической двускатной, ее стропильную систему нужно также тщательно рассчитывать.

Особенное внимание следует уделить нагрузкам и их правильному распределению на стены здания. Ведь самая главная ошибка в частном строительстве, когда крыша проектируется необычная, и даже ее способность противостоять ветру и снегу домашние мастера рассчитывают грамотно, но вот в нагрузку не включают кровельное покрытие.

Чем это грозит? Пока еще в нашей стране не так много реализованных проектов с разноскатными крышами, а потому сложно отследить, что именно происходит с такими домами через 20-30 лет. Попросту нет еще такого опыта. Но мы можем вас заверить, что в мировой практике уже были случаи, когда нагрузка от крыши была просчитана неверно, и в итоге здание просто рушилось со временем, не говоря уже о серьезных перекосах. Мы ведь этого не хотим?

А это уже работа с чертежами и компьютерными расчетами. Ведь важно сделать так, чтобы новая крыша замечательно выдерживала любые нагрузки и была устойчивой как во время сильного снегопада, так и во время ветров.

Если ваш архитектор – против

Заметим, что сегодня некоторые архитекторы настроены категорически против строительства двухскатной крыши с разными скатами. Все из-за того, что на протяжении не одного столетия двускатная крыша в России была едва ли не единственной формой. Сегодня для многих профессионалов своего дела то, что касается крыши, симметричность – это определяющий элемент.

В крыше хотят видеть однозначные формы и четкие линии, которые объединяются в вершине. Заметим, что такая умная классическая двухскатная крыша также воспринимается как более уютная и более привычная, из-за чего от нетрадиционных проектов отказываются нередко сами заказчики.

Но для более продвинутых архитекторов нашего времени современные крыши – это, прежде всего, новые технические решения. Они призваны улучшить такие показатели частного строительства как надежность, долговечность и функциональность. Поэтому сегодня в приоритете в плане строительства крыш не традиции и идеальная геометрия, а экономия строительных материалов, оригинальность, которой сейчас так не хватает, и максимально эффективное распределение полезного жилого пространства.

Двойная двускатная крыша. Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками. Кровля из Ондувиллы

Последние десятилетия пятый фасад дома стал привлекать к себе больше внимания, поскольку именно форма крыши выделяет дом из общей массы своих собратьев, придает ему оригинальность. Она способна существенно увеличить площадь дома, предназначенную для жилья, его удобство и функциональность.

Классическая двухскатная крыша – это самое простое конструктивное решение из многоскатных конструкций. Скаты формируют две наклонные плоскости и фронтоны с противоположных сторон. Поскольку совсем необязательно, чтобы их уклоны были равнозначными, значит и длины могут быть различными. Кстати, двухскатная крыша с разными скатами в последнее время стала завоевывать большую популярность.

Два ската, как правило, пересекаются в коньке, который параллелен более длинной стороне здания. Такая простая конструкция позволяет получить дом, имеющий традиционную форму. По сравнению с , она прекрасно справляется со своими защитными функциями: дождевой воде не препятствуют заломы скатов, нет также у нее ендов – вогнутых углов, которые образуются в местах пересечения разных по высоте сторон, в них обычно собирается снег. Форма торцевых стен дома с щипцовой крышей в верхней части – треугольник, величина угла при вершине которого зависит от наклона скатов.

Основные виды двухскатных крыш: от стандартной до разноуровневой

  • Симметричная– в ее основе лежит равнобедренный треугольник, и это, пожалуй, самый распространенный вид.
  • Двухскатная ломаная – позволяет получить на чердаке достаточно пространства, которое можно использовать под мансарду.
  • Двухскатная несимметричная – выглядит она довольно необычно и оригинально, но чердачное пространство получится значительно скромнее.
  • Асимметричная - имеет принципиально ту же конструкцию, что и стандартная, только конек расположен не по центру, а с некоторым смещением.

Конечно, это не единственные виды строений. Они могут быть также разноуровневыми. Скаты у подобных строений заканчиваются на различной высоте, а не сходятся у конька. За счет этого формируется конструкция необычной ломаной формы. Конечно, она под силу только мастеру, да и обходится дороже, но это тот случай, когда результат оправдывает средства.

Уклон ската – один из важных параметров


Угол наклона двухскатной крыши может меняться в довольно значительном диапазоне – 11°– 45° и больше. Он зависит от кровельного материала, климатических условий и архитектурных решений. Чем климат теплее и суше, тем крыша может быть более пологой. Чем она круче, тем меньше на ней скапливается снега, а, значит, снеговая нагрузка будет меньше.

При угле наклона в 45° вес снежного покрова вообще можно не учитывать.

План кровли нужно составлять также с учетом ветровой нагрузки. С увеличением уклона давление ветра резко увеличивается, что вынуждает усиливать стропила и обрешетку.

При изменении угла наклона стропил от с 11° до 45° давление ветра увеличивается в 5 раз. Поэтому в регионах с постоянными сильными ветрами рекомендуется делать крышу более пологой.

В случае нестандартного варианта можно также учесть, что двухскатная с разными по высоте сторонами позволяет или .

Угол наклона определяет также выбор материала для кровли. Например, для черепицы - с наибольшей крутизной.

Стропила и вид


Основополагающим элементом стропильной системы являются стропила, которые по форме ската подразделяют на:

Симметричные стропила. Стропильные фермы в этом случае обычно представляют собой равнобедренные треугольники, поэтому противоположные скаты крыши одинаковы по своим геометрическим размерам и углу наклона. Такая конструкция проста в сборке и способна выдерживать высокие нагрузки.

Несимметричные стропила. В этом случае получается двухскатная неравнозначная крыша, стороны которой отличаются как по уклону, так и по размерам. Такие конструкции отличаются необычным и красивым внешним видом.

Расчет кровли


Какого бы вида двухскатная крыша ни была, она должна быть прочной и надежной. Поэтому еще на стадии составления проекта должен быть произведен расчет нагрузок на кровлю. В него включают:

  • определение ,
  • выбор конструкции и сечения обрешетки.

Несущая способность стропильной конструкции при подсчетах ее шага приравнивается к ожидаемым нагрузкам. Она зависит от материала, использованного при изготовлении стропильной конструкции, а также сечения стропил. При расчете нагрузок всей системы принимается во внимание вес обрешетки и материала для покрытия кровли. В вычисления следует включить также вес материалов для тепло-, паро- и гидроизоляции. Вес определяют на один кв.м поверхности. Все полученные данные используют с запасом прочности – на 10%.

Особое внимание необходимо уделять снеговым и ветровым нагрузкам, характерным для данного региона. Для их расчета используют специальные готовые таблицы и карты, которые были составлены для разных регионов страны. Прописанные в них показатели дождевой и снеговой нагрузки необходимо соотнести с готовящимся проектом.













Двускатная крыша – кровельная конструкция, которая чаще других используется в частном домостроении. Она не только проста в сооружении, она надежна, обойдется недорого, если правильно провести расчет количества элементов.. В статье рассмотрено, из каких элементов состоит эта разновидность кровель, и как ее можно собрать своими руками. Вы узнаете про основы расчетов, правила и этапы сборки, что позволит «на одной волне» разговаривать с подрядчиками строительной компании.

Источник oz90.ru

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость двухскатной кровли, воспользуйтесь следующим калькулятором :

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

    Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).

    Стропила , по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.

    Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлату Источник krysha-expert. ru

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

    Опоры под брусок конька . Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.

    Стойки под стропила . Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.

    Прогон, он же брус , уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.

    Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.

    Затяжки . Это бруски, стягивают парные стойки (между собой).

Разновидности стропильных систем

Их две: висячие и наслонные. Первая разновидность, в которой верхние концы стропил опираются друг в друга, между собой и скрепляются. Для повышения прочности соединения и надежности конструкции нередко между ними устанавливают затяжку.

Вторая разновидность – ноги, опирающиеся на конек. Они также могут быть стянуты затяжкой, если ставится задача увеличить несущую способность всей системы.

Внимание! Функции затяжки для висячей разновидности может выполнять балка перекрытия, на которую ноги упираются.

Висячие и наслонные стропила Источник kayabaparts.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций :

    Производят монтаж мауэрлата на стены . К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.

    Производят монтаж конькового бруса . Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.

    На последние укладывается коньковый брус , который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.

    Устанавливаются стропила попарно , образуя треугольники кровельной системы.

Висячие стропила Источник kayabaparts.ru

    Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки . Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.

    Поверх стропильной системы устанавливается обрешетка из деревянных брусков или досок.

    Поверх обрешетки набивается кровельный материал .

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Монтаж наслонных стропил Источник pallazzo. su

    Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).

    Натягивают между верхними точками двух ферм нить , по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Видео описание

Процесс возведения двускатной крыши в видео:

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

    шаг установки 2,15 м , длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

    шаг 1,4 , длина 3, сечение 75х125 мм;

    шаг 2,15 , длина 5 м, сечение 100х250;

    шаг 0,9 , длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ног Источник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

    если используется асбоцементный шифер, то угол должен быть не меньше 22° , снижение данного параметра приведет к протечкам в местах стыковки соседних листов;

    металлочерепица – угол в 14° ;

    профнастил - 12° ;

    битумная черепица – угол не должен превышать 15° , в противном случае появляется вероятность сползания покрытия с обрешетки;

    рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25° .

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крыши Источник arhplan.ru

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида :

    Несимметричные . У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.

    Асимметричные . По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.

    Асимметричные со смещением . То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

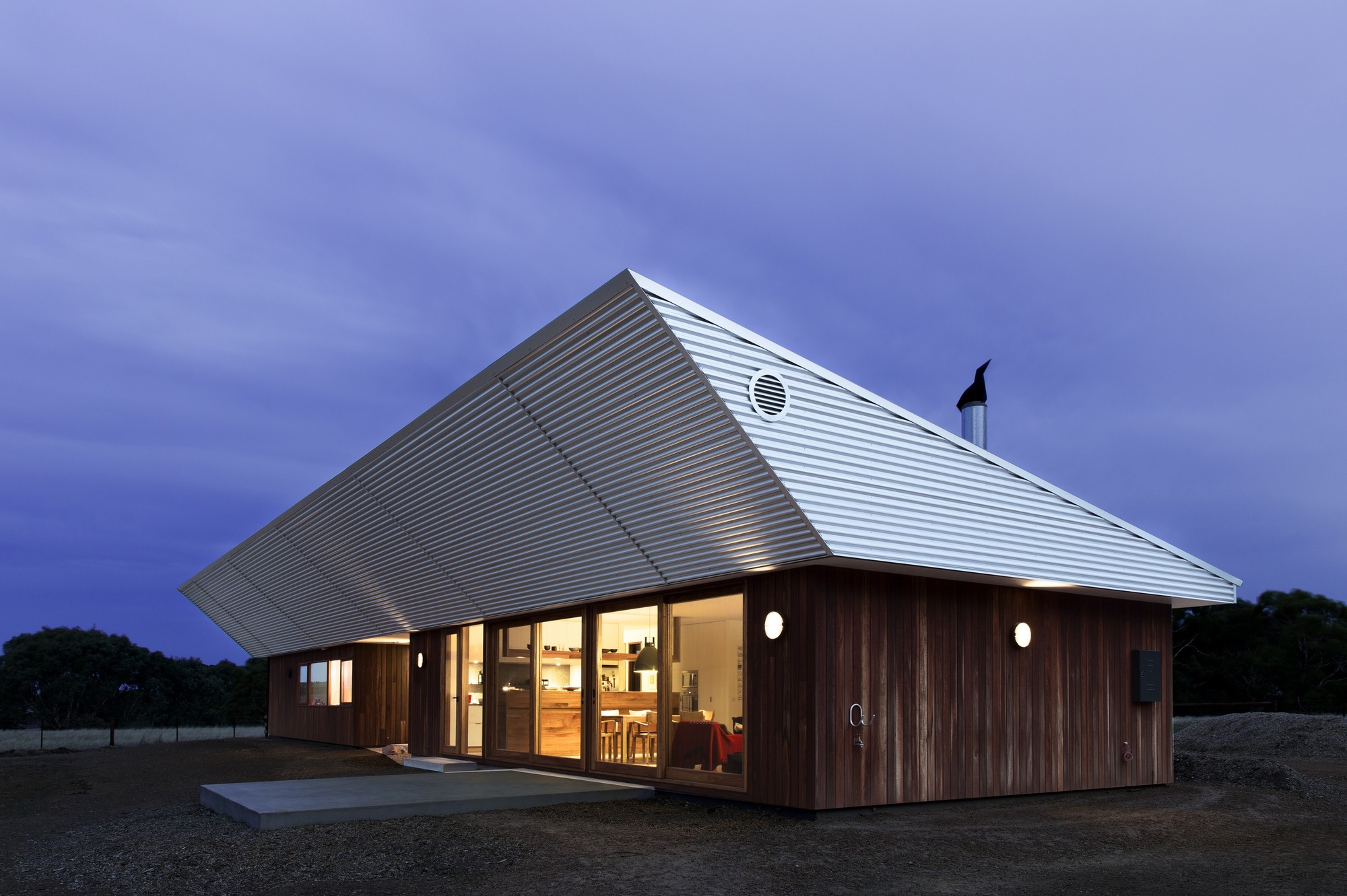

Асимметричная двускатная крыша со смещением конькового прогона Источник pinterest.ca

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крыши Источник builtec.info

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки. Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровли Источник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

    хорошо выдерживает снеговые нагрузки ;

    отлично противостоит давлению ветра .

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крыша Источник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

Видео описание

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Крыша является одним из основных элементов дома, наряду со стенами и фундаментом. Без её правильного устройства дом не будет достаточно прочным и комфортным для проживания. Результатом плохой крыши станут сырость, мокрые стены, всевозможные заболевания и дополнительные траты на отопление.

Предпочтительный тип крыши зависит от климата местности, преобладающих погодных условий. Наиболее распространёнными в наших условиях являются двухскатные, достаточно простые в возведении и обслуживании, и снижающие нагрузку от снега или другой небесной влаги. Немаловажную роль в выборе именно их служит эстетика.

Виды двухскатных крыш

Двухскатная крыша представляет собой довольно простую конструкцию, состоящую из двух скатов, соединённых между собой под углом. Они формируют что-то вроде треугольника. Но при всей простоте этой фигуры и треугольники бывают разными. Отличаются между собой и двухскатные крыши.

Основным отличием их конструкций является угол наклона. В зависимости от типа строения и других необходимых условий он может разниться. Кроме того, углы, под которыми устанавливаются скаты, могут отличаться и между собой. В результате возводят один из видов:

  1. Простую симметричную;
  2. Простую асимметричную;
  3. Ломаную (излом может быть как внутренним, так и наружным).

У каждого из типов есть свои положительные и отрицательные стороны, заставляющие выбирать строителей тот или другой в зависимости от обстоятельств.

Простая симметричная крыша


Простая симметричная крыша

Этот тип конструкции несомненно является наиболее распространённым. Он является самым простым вариантом для изготовления своими руками. Его внешний вид всегда хорошо смотрится. В конце концов он хорош и тем, что под такой крышей остаётся немало полезного чердачного пространства.

По названию конструкции видно, что является её отличительной чертой: скаты формируют собой равнобедренный треугольник. Симметричность этой фигуры позволяет ей выглядеть пропорционально на любом доме.

Простая асимметричная крыша


Простая ассиметричная крыша

Основное отличие от предыдущего варианта также прямо отражено в названии. Конёк крыши такого типа смещён в сторону и в результате треугольник, формируемый ею, превращается из равнобедренного в разносторонний. Данная конструкция выглядит современно, поэтому хорошо подходит для домов в модерном стиле.

У асимметричной крыши есть две важных особенности:

  1. Уменьшение размеров чердачных помещений;
  2. Неравное распределение нагрузки.

В результате, такой тип конструкции хорош для тех, кому нужно дополнительное место для комнат, которые можно довести прямо до самой крыши. Но она требует правильных расчётов.

Ломаная крыша


Ломаная крыша

Этот тип конструкции наиболее сложен, поэтому его своими руками решаются делать не все. Хотя, на самом деле, это вполне возможно. Просто важно провести изначально правильные расчёты. Ведь основной особенностью является неправильная форма, где нагрузки распределяются крайне неравномерно.

Основным достоинством ломаной крыши, помимо её разнообразного внешнего вида, является то, что она даёт максимум свободной площади под ней. В результате, можно обустроить полноценный жилой второй этаж, мансарду. Благодаря этой особенности её ещё называют мансардной.

Конструкция стропильной системы

Стропильная система - является основой крыши. Существует два основных конструктивных решения для стропил двухскатной крыши:

  1. Висячие.

Конструкция стропильной системы двухскатной крыши

Первый из них применяется тогда, когда дом имеет внутренние опоры, например - несущие стены. В случае их отсутствия предпочтительнее висячий тип.

Но, независимо от того, какой тип стропильной системы решено построить, каждый кто хочет знать, как построить крышу своими руками, должен разбираться в главных элементах конструкции. А именно:

  • Стропильная нога или просто стропила . Стропильные ноги являются основой конструкции всей системы. Их располагают сверху, вдоль здания, и соединяют между собой для образования фермы. Поскольку именно они держат на себе покрытие крыши, то и тут важно применять прочную древесину. Желательно, чтобы это были бревно или брус. Монтаж производится исходя из заранее произведённых расчётов, поскольку изменить что-то впоследствии будет очень сложно;
  • Стропильная стойка . Этот элемент конструкции помогает распределять нагрузку от стропил. Представляет собой вертикально расположенный брус. Его месторасположения зависит от типа конструкции, которую имеет крыша, и от её размеров. Если речь идёт о простой симметричной крыше с незначительной шириной пролёта, то стойка устанавливается по центру. Если же ширина большая, то тогда дополнительно ставятся две по бокам. Асимметричный вариант предполагает расположение этого элемента в зависимости от длины стропила, а ломаный - двух по бокам. Правда, если комнат больше, чем одна, то в последнем случае нужна дополнительная стойка по центру;
  • Прогон . Главная задача прогонов соединять стропила, одновременно придавая им жёсткость. Прогоны могут быть коньковыми или боковыми. Первый располагают на самом верху крыши, в районе её конька. Делают прогоны из брусов. Иногда применяют доски. Наиболее распространённым является сечение 50 на 150 мм. Если прогон делают не только коньковым, но из нескольких брусов или досок по бокам при большой длине крыши, то тогда их поддерживают стойкой, идущей от конька и опирающейся на лежень. Боковые прогоны соединяются с ней посредством подкосов;
  • Подкос . Представляют собой конструкцию из брусов, расположенных под определённым углом и опирающихся на лежень. Их основная задача заключается в том, чтобы служить опорами для стоек. Могут быть диагональным или продольными. Последние используют чаще всего, они находятся на одной плоскости со стропилами. В то же время первые необходимы, если в местности наблюдается повышенная снеговая или ветровая нагрузка. При ней также желательно выбирать угол подкосов в 45 градусов;
  • Лежень . Находится в самом низу конструкции. По возможности его располагают на внутренней несущей стене. Его основное предназначение в том, чтобы служить опорой для стоек. На него же крепятся откосы;
  • Затяжка . Этот элемент соединяет стропильные ноги, располагаясь под ними перпендикулярно. Параллельно он обеспечивает большую жёсткость конструкции;
  • Ригель . Также соединяет стропильные ноги, но в отличие от затяжки не снизу, а сверху. Устанавливается внахлест. Делают ригель из доски такого же сечения, что и сами стропила;
  • Обрешётка . Этот элемент устанавливается на завершающем этапе монтирования стропильной конструкции, поскольку он является основанием для покрытия. Состоит из брусьев и досок, которыми параллельно соединяют между собой стропила сверху донизу. Кроме того, что она служит для крепления кровли, обрешётка помогает перераспределять нагрузку от неё. Поэтому расстояние элементов между собой зависит от материала, который будет применяться при покрытии.

Общее представление о значении каждого элемента конструкции существенно облегчит задачу строительства двухскатной крыши своими руками.

Расчёты

Расчёт нагрузки на различные элементы крыши является важнейшим этапом, поскольку от него зависит прочность и безопасность конструкции. Нужно помнить, что именно треугольник является её самой жёсткой частью.

Нагрузки на стропила могут быть трёх видов:

  1. Постоянными. Это те нагрузки, которые стропила ощущают постоянно. Например, вес отделочных и кровельных материалов, обрешётки и т.д. Для того, чтобы её узнать достаточно сложить все эти веса. Обычно постоянная нагрузка составляет около 40 кг/м.кв.;
  2. Переменными. Они действуют в разное время с разной силой. К ним относится, например, ветровая. Для того, чтобы посчитать ветровую нагрузку или нагрузку от осадков нужно заглянуть в СНиП;
  3. Особыми. Речь идёт о нагрузках, связанных с повышенной сейсмической активностью.

При расчёте нагрузки, оказываемой снегом, его вес множится на установленный коэффициент поправки, учитывающий давление ветра. Также вводится коэффициент зависимости от угла наклона крыши - чем он ниже, тем больше нагрузка. При угле превышающем 60 градусов он не учитывается.

Угол наклона

Правильный расчёт угла наклона зависит от некоторых особенностей. Во-первых, многое зависит от выбранного материала. Так, ондулин, профнастил, металлочерепица, шифер требуют угла в 20–45 градусов. А мягкая кровля - до 20 градусов.

Во-вторых, угол наклона зависит от климата в котором возводится крыша. Если мало осадков, то можно сделать его и незначительным. А при большом количестве - наоборот. Но, стоит помнить, что большие углы подвержены большим ветровым нагрузкам.

Длина стропил

Расчёт длины стропил не представляет особой трудности. Он производится на основе теоремы Пифагора. Длина стропила принимается за гипотенузу треугольника. А роль катетов исполняют - высота крыши и половина ширины дома. К полученному значению стоит добавить несколько десятков сантиметров для запила.

Шаг стропильных ног

Их выбор зависит от используемого для покрытия кровли веса конструкции и использованного материала. Обычно он варьируется в пределах 60-100 см.

Сечение стропил

Расчёт правильного необходимого сечения стропил - один из самых важных моментов, поскольку этот показатель сильно влияет на надёжность конструкции. При этом учитываются:

  • Нагрузки;
  • Длина стропила;
  • Шаг стропил;
  • Используемый материал;
  • Тип древесины, применяемой в строительстве дома.

Чем выше шаг стропильных ног - тем выше и сечение.
На видео подробоное описание расчёта стропильной системы.

Виды стропильных систем

Существует два основных вида стропильных систем, из которых выбирают возводя двухскатную крышу. Речь идёт о висячих и наслонных и стропилах. Каждый из видов предназначен для различных сооружений.

Висячая конструкция



Висячая стропильная система

Висячие предназначены для небольших домов, чья ширина не превышает 6–6,5 погонных метров. Они не подходят для домов с широкой крышей. Также их не используют там, где есть средняя несущая стена.

Конструктивные особенности

Особенностью конструкции висячих стропил является то, что они опираются на две крайних несущих стены. В результате система находится под сильным воздействием распирающего усилия. В случае необходимости его снижают с помощью крепящейся внизу затяжки-ригеля.

Крепление к мауэрлату

Особенность конструкции висячих стропил диктует и то, как они крепятся к «фундаменту» всей системы - мауерлату. Единственным вариантом крепления является применение узла с нулевой степенью свободы. Шарниры, например, использовать нельзя.

Наслонная система



Наслонная система стропил

Наслонные стропила являются безальтернативным вариантом, когда речь идёт о большой крыше. Но для них нужно или наличие внутренней несущей стены, или же специально установленных промежуточных опор. Параллельно мауэрлату укладывается лежень, который принимает на себя часть нагрузки от конструкции.

Отличия между висячими и наслонными стропилами

Висячие стропила не требуют наличия промежуточных опор или внутренней несущей стены, но их распирающее усилие сильно влияет на конструкцию. В то же время, благодаря тому, что они опираются также на лежень посредине, наслонные стропила легче, в том числе и в сборке. Они лучше подходят для больших крыш.

Устройство двухскатной крыши своими руками

Как уже отмечалось, двухскатная крыша пользуется особой популярностью благодаря тому, что её конструкция позволяет возвести её своими руками. Что естественно довольно привлекательно для тех, кто любит строить сам или хочет существенно сэкономить.
Возведение конструкции двухскатной крыши состоит из нескольких больших этапов, каждый из которых важно выполнить правильно. В таком случае крыша будет стоять долго и не завалится.

Установка и крепление мауэрлата

Формально двухскатную крышу можно сделать без мауэрлата. В таком случае стропила будут опираться на балки перекрытия. Но так не рекомендуют делать по одной простой, но важной причине - балкам придётся принять на себя дополнительную нагрузку от крыши.
Устанавливается мауэрлат вдоль стены на которую будут опираться стропила, параллельно коньку дома, как это показано на фото.



Мауэрлат
Соединение мауэрлата

Концы брусьев, которые будут соединяться, запиливаются под углом в 90 градусов. После того, как концы прикладывают друг к другу, их скрепляют болтами и только ими. Важно не использовать вместо болтов какой-то другой материал, по типу гвоздей или проволоки.

Крепление

Способы крепления мауэрлата исходят из того, что он устанавливается поверху стены. При этом, он может располагаться как строго по центру стены, так и со смещением к одному из краёв. Но важно соблюсти расстояние в пять сантиметров до наружного края.

Между стеной и брусом кладётся слой гидроизоляции. Для этого подойдёт вполне и простой рубероид.

Это защитит дерево от влияния влаги, которая может попадать на стены. Само крепление должно быть максимально прочным, ведь ему придётся выдерживать ветровую нагрузку. Существует несколько способов фиксации мауэрлата к стене.
Способы крепления мауэрлата к стенам во многом зависят от того, из какого материала строится дом.

  • Если здание возводят из монолита, то лучшим решением являются анкерные болты;
  • Если дом возводится из бруса, то обычным решением являются деревянные нагели. Их можно усилить дополнительным креплением;
  • Довольно распространённым вариантом крепления являются скобы. Их любят за то, что они довольно универсальны, хотя и не являются наиболее прочным решением;
  • Если здание возведено из пористых материалов, таких как пенобетон, то правильным выбором будет крепление мауэрлата на арматуру;
  • Шарнирное крепление, благодаря тому, что оно скользящее, подходит в первую очередь для тех домов, которые построены из материалов, дающих заметную усадку;
  • Как дополнительное крепление можно применять прочную, например - вязальную, проволоку. Как самостоятельный вариант она не применяется.

Правильный выбор крепления даст возможность пережить крыше удары даже самого сильного ветра.

Установка стропил и стоек

Существует два варианта сборки стропильных ног. Их можно собрать или сверху, на крыше, или внизу, на земле. Второй вариант проще делать своими руками, но он занимает больше времени. Второй потребует использования механизмов, поскольку вручную конструкцию стропильной системы наверх поднять сложно.

Но, так или иначе, изготовление стропил нужно делать строго по разметке. Для этого хорошо подходят специальные шаблоны, которые делаются из фанеры после того, как были произведены все расчёты.

Схема крепления стропил

Перед креплением стропильных ног к мауэрлату в них надо сделать запил. Пилить можно только стропила, поскольку такие процедуры над мауэрлатом ослабляют его. Для крепления используют три гвоздя. Два из них забиваются по краям, а третий нужно вбить через верхнюю плоскость конструкции по центру. Благодаря использованию трёх вбитых таким образом гвоздей стропильная нога хорошо притягивается к мауэрлату и не двигается.

Что касается верхнего крепления стропил между собой, то существует три основных способа сделать это.

  1. Без опорного бруса. Стропила можно сращивать встык или внахлёст. В первом случае концы обрезаются так, чтобы образовались равные углы. После прикладывания концов друг к другу, их соединяют с помощью металлической или деревянной планки. Кроме того, вверху вбивают гвоздь. При соединении внахлест концы обрезают нужным образом и соединяют болтами;
  2. С использованием опорного бруса. Этот метод необходим, если речь идёт о большой крыше. Стропила у конька так же крепятся встык или внахлест, но дополнительно они опираются на брус, который в свою очередь также служит опорой для стоек;
  3. Методом врубки. Он предполагает врубку стропильных ног в опорный брус.

Опора конька монтируется после того, как установлены две крайние стропильные ноги. Потом происходит крепление стоек. А потом, оставшихся стропил. Увидеть это всё можно на фото или видео.

Утепление и защита от воды

Правильные утепление и гидроизоляция очень важны в отечественном климате. Особенно, когда дело касается крыши, на которую постоянно и сильно воздействует окружающая среда. Да и влага, которая скапливается в самом доме, тоже поднимается на чердак в виде пара.

Исходя из вышесказанного, важно выбрать утеплитель, имеющий функцию пароизоляции. В остальном же его тип не имеет значения. А вот, что касается гидроизоляции, то и наиболее подходящими считаются рулонные её виды. Например, специальная плёнка. Её можно легко уложить прямо на стропила. Как это делается можно увидеть на видео.

Установка обрешётки

Обрешётка монтируется последней, но она играет не последнюю роль.

Без неё неудобно перемещаться по крыше, а кровельный материал излишне давит на стропила.Кроме того, она даёт возможность появиться воздушной подушке между кровельным материалом и утеплением.

Конструкция обрешётки и её шаг зависят от того, какой материал будет укладываться на кровлю.

  1. Решетчатая обрешётка укладывается под шифер, черепицу или металлочерепицу, профнастил. В случае с металлочерепицей расстояние должно составлять 350 мм, а под шифер и профнастил - 400 мм;
  2. Сплошная обрешётка используется для мягких типов покрытия.


Установка обрешётки

Делают её из бруса или доски, а если речь идёт о мягкой - из фанеры, листов ОСБ или той же доски. Укладывают на брус расположенный вдоль стропил, как это показано на фото и видео.

Расчёт площади крыши

Двухскатная крыша зачастую имеет простую форму, поэтому рассчитать её площадь не составит особого труда. А ведь это крайне важно сделать точно, ведь от знания площади зависит расход материалов.


Расчёт площади крыши

Рассчитывая площадь крыши, для этого, чтобы не путаться не стоит обращать внимание на параметры всевозможных вентиляционных отверстий, мансардных окон или дымоходов. Достаточно лишь узнать высоту от перекрытия потолка до конька и длину конькового прогона. Эти параметры перемножаются. Если площадь крыши разделить на синус угла наклона стропила, то можно узнать площадь одного ската.

Типовые параметры

Особенностью конструкции, которой отличается двухскатная крыша, является то, что её можно разбить на отдельные типовые части. Посчитав площадь каждого такого элемента, отдельно и сложив всё вместе можно получить искомую величину количества материалов.

Поскольку крыша делается с наклоном, то нужно знать его угол.

Косинус угла нужен для определения точного показателя площади почти всех элементов.

Типовыми элементами являются ноги стропил, формирующие основу ферм. Кроме них присутствуют раскосы, подкосы, опоры, прогоны.

Кровельное покрытие: выбор и установка


Монтаж кровли из металлочерепицы

Монтаж кровельного покрытия является завершающим этапом работ. Но ему предшествует выбор подходящего материала. В наше время производители предлагают огромный выбор кровельных материалов, каждый из которых имеет свои плюсы и минусы. Выбор всегда за потребителем и зависит от его эстетических предпочтений, денежных возможностей и климата.

  • Натуральная черепица. Это очень красивый, традиционный, но вместе с тем и дорогой материал. Её высокая цена компенсируется очень долгим сроком службы, если конечно её специально не бить или же на неё воздействуют крайне неблагоприятные погодные условия;
  • Металлическое покрытие. Такая кровля также является достаточно традиционным решением. Сегодня производители предлагают множество вариантов металлических листов для крыши, отличающихся не только прочностью, но и внешним видом;
  • Деревянная крыша. Крыша из гонта или шпинделя несомненно имеет множеств эстетических достоинств. Но на довольно дорогая и без специальной обработки подвержена гниению;
  • Наливное покрытие. Оно считается достаточно недорогим и надёжным. Относится к категории мягких покрытий. Недостатком является то, что его можно использовать лишь на крышах с не очень крутыми скатами.

Монтаж каждого из видов материалов производится по-своему и для них используются разные крепления. Информацию можно узнать из видео или у производителя. После монтируются карнизные свесы.

Крепление деталей

Умение правильно закрепить малейшие детали является важнейшим в деле изготовления крыши своими руками. Есть несколько основных методов соединения и крепления частей конструкции кровли.

Так, пазовое соединение используют, скрепляя диагональные части. Если же идёт речь о соединении перпендикулярных элементов, то оно годится только для тех из них, где не так важна прочность.

Металлические уголки и пластины также довольно популярны. Их отличает хорошая прочность. Но недостатком является опасность того, что некоторые шурупы вывернутся от нагрузок. Для минимизации рисков применяют комбинированный метод крепления.

Стоимость двухскатной крыши

Стоимость сильно разниться от того, делается ли крыша своими руками или с помощью мастеров. В последнем случае она выйдет существенно дороже и цена может достигать нескольких сотен тысяч. В первом же случае основные расходы уйдут на материалы.

В общую цену конструкции входят:

  • Материалы;
  • Установка мауэрлата;
  • Установка стропильной системы;
  • Установка гидроизоляции;
  • Установка обрешётки;
  • Монтаж кровли.

Выполнение любого из этих элементов собственноручно удешевляет строительство.


Отделка фронтона сайдингом

Фронтон является заметной частью дома. Поэтому для его обшивки принято использовать привлекательные материалы. Это может быть доска в тон крыше, фанера или сайдинг. В случае деревянных домов фронтон может вырезаться заранее. Подробнее об этом рассказано на видео.
Двухскатная крыша благодаря простоте и доступности конструкции, позволяющей её устроить в том числе и своими руками, стала по-настоящему универсальным решением. Знание отдельных особенностей позволит легко избежать главных проблем при её возведении.

Вы только решили построить собственный дом на загородном участке, подыскиваете нестандартный строительный проект? Тогда вам стоит подумать об асимметричной или несимметричной кровле. От стандартной крыши такая конструкция отличается тем, что имеет два ската разной длины или с разным уклоном. Двускатная крыша здания с разными скатами обычно обустраивается при совмещении жилого дома с какой-нибудь дополнительной пристройкой.

В этой статье

Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом, не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта. Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций. Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению.

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

  • Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
  • При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Важно! Кровельный скат с наименьшим уклоном устанавливается со стороны частых и сильных порывов ветра. Это позволяет существенно уменьшить нагрузку, передаваемую на несущую конструкцию, снизить шумовой эффект от вибрации кровельного покрытия.

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

  1. Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
  2. Более длинный кровельный скат может перекрывать одновременно несколько этажей.
  3. При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Расчет каркаса для несимметричной крыши

При выполнении расчетов двухскатной крыши с разными скатами обязательно принимаются в учет следующие моменты:

  • масса кровельного материала;
  • ветровые нагрузки, их преобладающее направление;
  • климатические условия региона, в котором возведен дом.

Важно! Кровельное покрытие формирует постоянные силовые воздействия на элементы каркасной конструкции. Поэтому при заготовке расходного пиломатериала для создания каркаса необходимо учитывать, что керамическая черепица значительно тяжелее мягких кровельных материалов.

Все эти нюансы одновременно создают общие требования к системе стропил:

  • какой материал лучше использовать для строительства каркаса;
  • количество, толщина, шаг стропильных ног.

По готовым чертежам двускатной несимметричной кровли можно прочитать, какие элементы необходимы для строительства несущей конструкции:

  1. Мауэрлат - прочная рама, при помощи которой стропила крепятся к зданию.
  2. Прогон коньковый - второй опорный элемент для кровельных скатов, который монтируют на верхние фронтонные углы.
  3. Стропила - опоры покрытия крыши, соединяют кровельный конек с несущими стенами здания. В качестве элементов усиления между противоположными стропилами монтируются металлические или деревянные стяжки.
  4. Прогоны боковые - закрепляются параллельно кровельному коньку. Для сокращения нагрузки их выводят немного дальше фронтона.

Двускатная асимметричная крыша - это смелое решение для загородного дома, обустройства собственного жилья капитальной кровельной конструкцией, предоставляющей возможность максимально эффективно использовать свободное пространство под ней.

Постройка собственного дома – задача явно не из легких. Трудности начинаются не при обустройстве стен и даже не при закладке фундамента – сложнее всего подобрать оптимальный вид конструкции, спроектировать здание так, чтобы оно было и функциональным, и достаточно привлекательным визуально.

Одним из наиболее заметных элементов здания является крыша, поэтому ее конструкцию нужно продумать заранее и во всех подробностях. При выборе типа крыши большинство застройщиков забывают о существовании двускатных конструкций с асимметричными скатами. В данной статье будет рассмотрена двускатная крыша с разными скатами и ее особенности.

Предпосылки к появлению асимметричных крыш

За все время существования человечества архитектура претерпела значительные изменения. Огромное количество самых разнообразных конструкций было придумано, построено и переделано – и раз за разом находились новые, все более изощренные архитектурные решения и задумки, которые по мере возможностей претворялись в жизнь, порой становясь непреднамеренными шедеврами.

Все это в полной мере относится и к кровельным конструкциям. Крыша жилых зданий за прошедшие тысячелетия невероятно изменилась, пройдя через массу исторических эпох и географических особенностей. В разные времена этот элемент здания использовался как для решения сугубо практических задач, так и для демонстрации степени свободы полета творческой мысли.


Со временем мода на изощренные решения стала проходить – возможно, именно потому, что творческая мысль стала идти вразрез со здравым смыслом и функциональным назначением крыши. Полученные знания и интересные наработки никуда не ушли, просто их стали использовать более рационально и с умом.

Что касается двускатных крыш, то одним из решений, показавших себя достаточно выгодными, было следующее:

  • Один из скатов крыши располагался с южной стороны;
  • Противоположный скат располагался под другим углом или увеличивался в длине;
  • Нагрузки на кровлю тщательно высчитывались, равно как и внутренние площади здания.

Внесение таких изменений в классическую конструкцию кровли позволило повысить ее эффективность и придать ей оригинальный вид. Немаловажным фактором является и возможность более грамотно распределить свободное внутреннее пространство в здании.

Развитие двускатных крыш с разными скатами

Крыша с разной длиной скатов – это далеко не новое изобретение. Конечно, точные даты и периоды неизвестны, но можно предположить, что самые первые варианты кровли уже были асимметричными – хотя бы потому, что у строителей тех времен попросту не было знаний и возможности сделать конструкцию ровной.

Для измерений использовалась длинная рогатина с привязанным к ее концам шнуром и отвесом. Рогатина устанавливалась вертикально таким образом, чтобы отвес обозначал центр торцевой стены будущего здания. Края шнура растягивались к углам постройки. После определения свеса к стене прибивалась доска. В результате получалась вполне понятная конструкция, отображающая границы будущей кровельной конструкции.

С первым скатом особых сложностей не возникало, а вот обустройство второго было сопряжено с рядом проблем. Если для постройки дома использовались круглые бревна (а так зачастую и было), то выравнивание стен по одному уровню было практически непреодолимой задачей, и попытки сделать ровную конструкцию из-за этого тоже оказывались безуспешными.


Для точности измерений требовался водяной уровень – он позволял выровнять крышу так, чтобы конек располагался по центру, а скаты были равномерными. Архитекторы и профессиональные городские строители имели доступ к хорошим инструментам, а вот в деревнях и селах приходилось строить дома без точных замеров, поэтому кровля нередко получалась асимметричной.

Впрочем, ненамеренную асимметрию нельзя назвать обдуманной и проверенной временами наработкой – она достигалась случайно и каких-то характерных особенностей не имела. Совсем другое дело – сознательные творения опытных зодчих, которые выделяли разноскатную крышу в отдельный архитектурный вид. Чаще всего такие конструкции использовались при обустройстве домов богачей и были необходимы для демонстрации богатства их владельцев.

Методов обустройства крыш с разными скатами было немало. Часто встречаемым явлением были конструкции, состоящие из нескольких отдельных построек с собственными крышами. Скаты могли заворачиваться в самые разные стороны и отличаться по всем параметрам. Конечно, эти конструкции не были похожи на современные двускатные асимметричные крыши, но некоторые сходства просто нельзя не заметить.

Достоинства и недостатки разноскатных крыш

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.


Как правило, двускатная крыша с разными углами наклона скатов устанавливается в том случае, если второй этаж здания должен иметь меньшую площадь, чем первый. Помимо более рационального использования площади, такая конструкция позволяет разгрузить фундамент и отлично подходит для монтажа различного оборудования (например, солнечных батарей).

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

  • Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
  • Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Виды разноскатных крыш с коротким и длинным скатами

Все конструкции разноскатных крыш можно разделить на несколько основных категорий:

  1. Несимметричные крыши . В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.
  2. Частично ломаные крыши . Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
  3. Асимметричные крыши . Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
  4. Асимметричные крыши со смещенным центром . На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.

Стандартные проекты двухскатных крыш с разными углами наклона

Постройка крыши с разными скатами может иметь массу незначительных нюансов, но основных параметров будет немного. Например, скаты в асимметричной крыше могут иметь одинаковую длину, но располагаться под разным углом, или же наоборот – установленные под одним углом скаты будут иметь разную длину.


Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

  1. Одинаковая длина скатов, разный угол наклона . Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
  2. Одинаковый угол наклона, разная длина скатов . Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
  3. Разная длина и форма скатов . Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
  4. Нестандартные конструкции . Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
  5. Крыша со смещенным коньком . С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

Существуют и другие чертежи двускатной крыши с разными скатами, но описанные выше конструкции встречаются чаще всего.

Монтаж двускатной крыши с разными скатами

Устройство асимметричной крыши, как можно заключить из всего сказанного выше, нельзя назвать простым. Даже самые примитивные крыши с разными скатами сложнее в обустройстве, чем традиционные двухскатные конструкции. Если же говорить о крышах со смещенным центром, то сложность проектирования и монтажа сразу же возрастает на порядок. Основная нагрузка в асимметричных крышах концентрируется не на коньке, поэтому классические вертикальные подпорки в данном случае не имеют смысла.


Впрочем, процесс расчетов и восприятие столь сложной конструкции можно упростить – достаточно представить крышу не в виде асимметричной схемы, а в виде двух треугольников с разными сторонами и углами. Конечно, оба треугольника будут находиться в сложном взаимодействии, поэтому просто рассчитать их отдельно друг от друга нельзя – но такое рассмотрение конструкции крыши серьезно упрощает процесс ее обустройства.

Одним из важнейших элементов конструкции, позволяющих полноценно обустроить асимметричную крышу, является мауэрлат, который принимает на себя всю нагрузку от кровли. Правильный расчет и монтаж мауэрлата – это уже полдела, если речь идет о разноскатной конструкции.

Расчет крыши с разными скатами

Чтобы конструкция крыши была качественной и надежной, ее необходимо грамотно рассчитать. Для расчетов лучше всего воспользоваться соответствующими программами, которые позволят точно вычислить нагрузки, приходящиеся на мауэрлат, и определить расположение необходимых подпорок. Самостоятельное вычисление этих параметров возможно, но процесс в таком случае будет чересчур сложным – а обустройство крыши с разными скатами и без того не отличается простотой.

Если описать расчет крыши с разными скатами несколькими тезисами, то все это будет выглядеть следующим образом:

  • Скат, имеющий большую длину, оказывает наибольшее влияние на стропильную систему и находящуюся под ней стену дома;
  • Чтобы компенсировать нагрузки от длинного ската, стоит установить одну или несколько дополнительных подпорок;
  • Если здание выполнено из прочных материалов и установлено на достаточно мощном фундаменте, то можно обойтись и без дополнительных элементов.


О процессе ручного расчета асимметричной крыши можно сказать так – в конечном итоге он сведется к определению параметров двух односкатных крыш, которые сведены к единому коньку. Учитывая описанные выше факторы, можно спроектировать конструкцию довольно точно.

Распределение нагрузок по скатам

Описанные выше схемы конструкций – это всего лишь самые популярные виды крыш. Существует и масса других, более изощренных и сложных форм, реализация которых доступна только профессиональным строителям. Впрочем, попробовать всегда можно, но на кону будет стоять эффективность всего здания – основная цель обустройства крыши все же заключается в защите от атмосферных осадков и морозов.

Чтобы кровельная конструкция была надежной, выполняется ряд расчетов, направленных на равномерное распределение нагрузок по скатам. Крыша должна полноценно опираться на все стены здания, иначе ветровые и снеговые нагрузки приведут к перекосам или даже полному разрушению кровельной конструкции.

На отечественном пространстве разноскатные крыши пока не приобрели достаточной популярности, поэтому однозначно сказать что-то об их эффективности и долговечности трудно. Если судить по опыту зарубежных строителей, то асимметричные крыши вполне сравнимы с обычными двухскатными конструкциями, но только при условии грамотного расчета скатов, стропильной системы и нагрузок на коробку здания.

И последний момент – при отсутствии уверенности в том, что двухскатная крыша с разными скатами получится качественной, от ее обустройства лучше отказаться. Все-таки самостоятельный монтаж таких конструкций достаточно сложен и требует наличия соответствующего опыта. Большинство профессиональных строителей с таким опытом просто отказываются работать с асимметричными крышами, мотивируя отказ трудностями, возникающими при монтаже подобных конструкций.

Заключение

Двухскатная крыша с разными скатами, несмотря на свою многолетнюю историю, не только не устарела, но и стала весьма современным решением. Правильно рассчитанная и обустроенная крыша может проработать столько же, сколько и более традиционные аналоги, при этом демонстрируя повышенную эффективность в вопросах сохранения тепла и рационального использования свободного пространства.


Двойная фальцевая кровля: преимущества, основы монтажа

На современном кровельном рынке представлен невероятно большой выбор различных материалов и технологий — под любые запросы и возможности можно без труда подобрать оптимальный вариант.

Большой популярностью в последнее время пользуется фальцевая кровля. Почему? Во-первых, тяжелые климатические условия в России диктуют свои порядки — оптимальным выбором становятся металлические кровли. Во-вторых, фальцевая крыша может похвастать длинным списком эксплуатационных достоинств:

  • фальцевая кровля, в том числе, двойная, может использоваться на поверхностях сложной геометрии, на крышах с малым углом наклона;

  • позволяет минимизировать парусность объекта, снимая ветровую нагрузку как с поверхности кровли, так и со стен здания;

  • фальцевый шов обуславливает повышенную герметичность кровли, тем более, что технология монтажа не предусматривает наличие отверстий. Если требуется достичь максимальных результатов в этом направлении, выбирают двойную фальцевую кровлю;

  • такой тип крыши выглядит очень привлекательно с дизайнерской точки зрения: фальцевые вставки сочетаются с любыми разновидностями черепицы. Кровля смотрится интереснее, чем аналоги из металлочерепицы или профнастила;

  • за счет небольших углов наклона удается уменьшить площадь кровли, что приводит к снижению стоимости крыши.

Можно продолжать этот список еще достаточно долго, но уже сейчас очевидно, почему фальцевые крыши пользуются столь большой популярностью.

Двойная фальцевая кровля: что нужно знать

Двойной вертикальный фальц представляет собой продольное соединение, которое выступает над поверхностью крыши между соседними картинами. Кромки картин имеют двойной загиб, что позволяет гарантировать безупречную герметичность соединения.

Сегодня большая часть фальцевых кровель выполняется с использованием именно двойного фальца. Монтаж таких кровель не так сложен, как может показаться на первый взгляд — использование специальных станков и инструментов значительно облегчает работу кровельщиков. Также стоит отметить, что сегодня на фальцепрокатных станках можно изготовить кровельные картины любой длины, таким образом кровля максимально готова к быстрому монтажу — без ущерба качеству результата.

Картины фальцевой кровли монтируются к обрешетке с помощью кляммеров — сами кляммеры затем закатывают в фальцы, что позволяет избегать наличия сквозных отверстий на крыше.

На все перечисленные выше преимущества двойной фальцевой кровли можно рассчитывать только в том случае, если монтаж фальцевых картин осуществляется профессионалами — мастерами с большим опытом работы, которые не допустят образования на поверхности кровли непредусмотренных отверстий, дефектов.

Хотите обустроить двойную фальцевую кровлю, потратив на это минимум времени, денег и сил? Будем рады видеть вас среди клиентов компании «Профикров»: мы имеем большой опыт работы с фальцевыми соединениями, с крышами разных форм, размеров, конфигураций. Мы способны воплотить в реальность любые ваши задумки — обращайтесь!

покоряем геометрию асимметричности. Асимметричная двухскатная крыша с разными скатами Двойная двухскатная крыша

Двускатной называется крыша, образованная двумя наклонными поверхностями. Они направлены встречно друг другу, а пересечение соединяется одним коньком параллельно длинной стороне дома. Двускатная крыша с разными скатами – это разновидность конструкции. От традиционного симметричного исполнения ее отличают в первую очередь геометрические параметры, а уже потом – специфические особенности.

Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Фото № 2 — конструкция крыши с разными скатами

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

  • Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
  • Лиственница долговечна.
  • Ель так же прочна, но больше подвержена влиянию влаги.
  • Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
  • Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
  • Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

  • Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
  • Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
  • Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
  • Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

  • Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
  • Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для и профлиста допустимо 1,5-2,0 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти , который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

  • Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
  • Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
  • Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

  • Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
  • Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
  • Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
  • По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
  • Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
  • Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
  • Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
  • Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
  • Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
  • Размечаем точки установки стропильных ног.
  • Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
  • Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
  • Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
  • Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
  • Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
  • По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.


Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

  • Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
  • Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
  • Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.


Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Какая конструкция более экономически выгодна?

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

  • В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
  • В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Возведение двухскатной крыши собственными руками — процесс относительно несложный. Поняв устройство и технологию работы со стандартными параметрами классической двухскатной крыши, отталкиваясь от этих знаний, а также информации, заключенной в этой статье, можно, приложив всего лишь небольшие усилия, облагородить свой дом красивой крышей, выполненной своими же руками.

Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Как определиться с углом наклона

Диапазон углов наклона двухскатных крыш охватывает разбег от 11° до 45° и даже более.


Если Вы задались целью соорудить разноуровневую крышу с двумя скатами, учтите, что угол наклона зависим от многих факторов:

  • Разновидности и качества материалов, которые будут использоваться в кровле;
  • Климатические условия;
  • Архитектурное решение самого здания.

Более теплые и сухие климатические данные региона не требуют слишком резких углов от конструкций крыш, поэтому поверхность можно сделать не такой крутой. Если же наоборот, климатические условия предполагают большое количество осадков, угол наклона должен быть круче, чтобы не накапливать снежные наносы и уменьшить их нагрузку на поверхность крыши.

Существует также угол наклона, при котором снежный покров не оказывает практически никакого давления. Это угол в 45°, использование его в проектировании снижает возможность сильного просчет.

Планирование процесса кровли должно включать и данные нагрузки, оказываемой силой ветра. Увеличенный уклон повышает силу ветрового давления на поверхность, поэтому будет не лишним усилить обрешетку и стропила. К примеру, скачок наклона с 11 до 45 градусов увеличивает силу давления ветра впятеро. Исходя из этого, если Ваша постройка находится в зоне разгула сильных ветров, проектируемая Вами крыша должна иметь более пологий уклон.

Проект двускатной крыши с разными скатами открывает возможности для обустройства веранды под крышей или организации навеса, покрывающего террасу.

Монтаж строп крыши с двумя разными скатами


Система строп – это базовая основа, на которой будет держаться вся конструкция. Приступая к выполнению проекта двухскатной крыши с разными скатами, необходимо разобраться, чем же все-таки отличается симметричная стропильная система от той, что Вы будете сооружать при постройке крыши, где скаты имеют не одинаковые параметры.

В основе симметрии скатов треугольники с равными сторонами, этим обуславливается равнозначность противолежащих скатов по всем геометрическим параметрам и уклонам углов.

Что же касается проектирования крыши с учетом разных параметров скатов, проектирование каждой стороны необходимо продумывать по отдельности. Соответственно и треугольник будет иметь не равные бедренные стороны.


Это займет немного больше времени при разработке проекта и его воплощении в жизнь. Но зато такая конструкция более привлекательна и необычайна, со стороны смотрится гораздо эффектнее.

Стропильные системы могут иметь наклонный характер и висячий. Крайние опоры зданий, как правило, имеют стропила висячего вида, потому как ноги этих стропил предназначены для функций изгиба и сжатия.

Такое конструктивное решение имеет распирающее действие, которое распространяется в горизонтальном направлении, передаваясь на стены. Для его снижения рекомендуется использовать деревянную или металлическую стяжку, ее располагают в самом низу стропильного основания.

Балка же будет служить перекрытием. Этот вариант хорош для крыш с мансардами. Для того, чтобы сделать крепление стропил более мощным и повысить его прочность, необходимо устроить стяжку достаточно высоко.

Использование стропильной системы наслонного характера выгодно при кровле сооружений со средней несущей стеной либо же при наличии промежуточных столбчатых опор.

Края стропил переносят свой вес, упираясь, на стены сооружения. Частично, они умеют упор на внутренних стенах и опорах, следовательно, возможно использование их элементов в качестве балок изгиба. Такая крыша в итоге имеет более облегченную конструкцию.

Возведение конструкции происходит чередованием висячих и наслонных стропиловых ферм, располагающихся сверху нескольких пролетов:

  • Стропила висячего характера лучше всего устанавливать там, где отсутствуют промежуточные опоры. Если присутствуют стропила наслонного характера, установка возможно только при межопорном расстоянии, не превышающем 6, 5 метров.
  • Для увеличения ширины стропил добавляется дополнительная опора. Ее необходимо перекрыть стропилами наслонного характера, размер которых не превышает отметку в 12 метров, а при двух опорах – 15 метров.
  • Сооружения, выполненные с использованием бруса как материала, стропилы имеют упор на венцах сверху. Добиться большей прочности креплений можно при помощи закрепления ног стропил нигелями, болтами или скобами.

Для того, чтобы собрать все составляющие части, применяются болты, зуб и металлические накладки. В качестве защиты от пагубного воздействия климатических особенностей погоды, рекомендовано использование карнизного свеса, длиной не менее 5,5 см, который применяется как верхняя обвязка.

Расчет — дело ответственное. Неверное сечение может послужить причиной разрушения стропил. Такая проблема просматривается в нарушениях расположения сочленений и в таком случае эксплуатация крыши просто становится невозможной. Поэтому, самостоятельно проделывая все этапы работы, расчет все-таки безопаснее доверить профессионалу.

Крепление мауэрлата


Брус, имеющий параметры сечения 15х15 см – это и есть мауэрлат. Он выполняет опорную функцию для наклонных стропил, распределяя равномерным образом общую нагрузку, а также выступает в роли фундамента. Мауэрлат служит подложкой под ногой стропил, он размещается на всю длину сооружения. При малой ширине сечения возможно провисание спустя некоторое время.

Во избежание такого провисания, применяется решетка, сложенная из стоек, ригеля и подкосов. При этом используются доски с замерами 25х150 мм, вдобавок можно положить пластины, которые были получены из бревен диаметром 13 см.


Расчет площади крыши

  • Такие мелкие детали как дымоходная труба, мансардное окно или кровельное, вентиляционные отверстия нет необходимости высчитывать;
  • Размер установленного ската должен быть крайне точен, расчет необходимо вести от краевой линии карниза непосредственно до самого низа конька;
  • Брандмауэрные стены, свесы и парапеты тоже попадают под учет;
  • От материала для кровли многое зависит, необходимо обращать внимание и на этот момент.

Немаловажный момент: при использовании рулонных материалов или черепицы необходимо уменьшить скаты в длине на 70 сантиметров.

Видео — двускатная крыша с разными скатами

31.07.2014

Двускатная крыша – самый стандартный вариант. Именно с ней рисуют дом даже маленькие дети, и именно она первая приходит на ум. И в этом есть смысл: эта крыша проста по своей конструкции, одновременно приспособлена под самые разные климатические условия и обладает достаточной устойчивостью, которую человечество испытывает уже не одно столетие. Но на практике идеальные щипцовые крыши встречаются не так уж и часто – чаще как раз с неравными углами наклона, разной длиной карнизных свесов и необычного дизайна.

Причин такой «аномалии» обычно две: либо так хозяева жилья пытались выразить некую архитектурную особенность дома, либо к этому привели определенные эксплуатационные требования. Или же разные виды и варианты двускатных крыш на самом деле таят в себе много бонусов в виде дополнительного комфорта, стиля и функциональности! Разберемся?

По сути двускатная крыша – это два ската, которые скреплены под определенным углом. А вот под какими, одинаковым ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:

  • Традиционную симметричную.
  • Несимметричную, с разным углом скатов.
  • Ломаную, с преломлением скатов посередине.
  • Двускатную крышу с коньком не по центру здания.

И их интересные комбинированные варианты.

Веками проверенная классика: от 30° до 60°

Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайнов, в основе которого лежит равнобедренный треугольник. Острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.

Классическую симметричную двускатную крыша называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания. А уже от самого угла зависят функциональные особенности такой крыши.

Двускатная крыша, в зависимости от углов скатов, бывает таких видов:

  • Классическая с углом 45°. Самый распространенный вариант для домов шириной до 8 м.
  • Пологая, с углом менее 45°. Встречается чаще на небольших дома в особо ветреных регионах.
  • Остроконечная с углом наклона 60°. Это – самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.
  • Ломанная со скатами разных углов: 30° и 60°.

Угол наклона такой крыши рассчитывается исходя из климатических особенностей местности. Например, крыши с крутым углом наклона обычно строят в регионах с особо снежными зимами, а пологими скатами – в ветреных регионах. Там, где дожди бывают чаще, чем солнце, а зимой много снега, этот угол должен быть не менее 60°.

Понятно, что чем круче скаты, тем легче сбросить им с себя снег и не давать дождевой воде задерживаться на покрытии слишком долго. Но такую крышу способен сорвать ветер, что чревато немалыми убытками и проблемами. А потому, если ваша местность больше ветренная, чем снежная (а ветер снег с крыш обычно сдувает), тогда скаты следует делать пологими. Вот и вся разница между этими подвидами классической двускатной крыши: пологой и крутой.



Скаты разной длины: для дополнительных пристроек

Да, такая крыша смотрится необычно. Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь, а еще привлекательный запоминающийся дизайн.

Суть такого вида крыши в том, что у нее один скат заметно длиннее другого.


Тем более, что в плане строительства ничего сложного здесь нет:

Ломанная крыша: все для уюта мансарды

Вснове такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия все еще немного необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.

Ломанную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь, чтобы помещение получилось уютным и теплым, обычной двускатной крыши недостаточно из-за таких минусов:

  • На скатах довольно сложно сделать качественные мансардные окна. Такие сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
  • На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
  • Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядят не слишком уютно. А на некоторых людей еще и давят психологически.
  • Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
  • Утеплить такую крышу сложнее, чем ломанную.

Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.


Как вы можете убедиться сами, проще не бывает:

Или вот такие ломанные-переломанные:


Ассиметричная крыша: дизайн и практичность

В основе асимметричной крыши, преломление которой идет не по центру, в основе уже – произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая. Поэтому асимметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чем-то экономить.

Необычное «ломанное» внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами. Да и психологические любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены.

Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещения есть возможность даже пристроить полноценный балкон!

Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с асимметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое помещение под кровлей более уютным и просторным.


Асимметричная крыша сама по себе действительно выглядит стильно, и способна сделать интересным любой скучный серый дом. Тем более, что при помощи современных компьютерных программ вы можете легко составить подробный проект двускатной крыши самой разной вариации:

“Вычурности” стропильных систем двускатной крыши

А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:

Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила. Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдержать. А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.

С чердаком и без: меняем хлам на ценные метры

По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только с слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остается, правда, под самым покрытием.


Но все это касается только жилых домов. А вот для настоящей русской баньки крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть!


Уровни: мансарды с размахом

Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у нее будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!

Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:

  • Одноуровневые мансардные крыши – самые простые в плане устройства. Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но при этом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнят одну из них на подиум.
  • Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневой крыш – вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при все при этом это все-таки не полноценный второй этаж, а потому затраты совсем не те.


Выбрали для себя понравившийся вариант? Тогда приступайте к стройке, а наш сайт вам в этом обязательно поможет!

При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши. Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш. Неравные углы наклона, ломаные линии, наличие асимметрии - иногда подобные ходы - не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.

В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.

Особенности двускатной крыши

Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли. На фото видно, какими разными могут быть описываемые конструкции. По сути, два ската сходиться между собой могут по-разному. В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:

  • Традиционный симметричный вариант.
  • Сложная разноуровневая крыша.
  • Ломаные скаты с преломлением посередине.
  • Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.

Обратите внимание! Все остальные варианты исполнения - их оригинальные комбинированные варианты. У каждого вида крыши - свои преимущества и недостатки, свое конструктивное решение. Есть смысл остановиться на их описании и поговорить о каждой разновидности кровли более подробно.

Традиционный симметричный вариант

Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов - традиционный вариант исполнения. Равнобедренный треугольник - проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.

Чем хорош острый угол?

  • Его скаты хорошо отводят любые атмосферные осадки.
  • На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
  • Покрывать такую крышу можно любым кровельным материалом.

Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один - стандартное дизайнерское исполнение.

Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.

  1. Классическая щипцовая крыша имеет угол, равный 45 градусом. Такой вариант кровли поменяется тогда, когда ширина строение не превышает восьми метров.
  2. Пологая крыша имеет угол между скатами, равный менее 45 градусов. Такая кровля устанавливается в особо ветреных регионах.
  3. Остроконечная кровля (угол наклона 60 градусов) устанавливается тогда, когда дом строится в регионах, в которых зимой выпадает большое количество снега. Это самый дорогостоящий вариант возведения кровли.
  4. Ломаный вариант исполнения - щипцовая крыша со скатами разных углов.

Обратите внимание! Угол наклона скатов выбирается в соответствии с особенностями климата регионов. Чем круче угол наклона, тем проще снегу скатиться вниз, но остроконечную крышу могут легко унести порывы сильного ветра.

Сложная разноуровневая кровля

Сложная разноуровневая крыша - оригинальный вариант исполнения. Посмотрите на фото, подобное решение всегда смотрится вполне выигрышно. Преимуществ у него много. Главное - возможность использовать пространство под длинным скатом, обустраивать в нем беседку или гараж, бассейн или хозяйственный блок. Возводить крышу под всеми этими объектами дополнительно не нужно, а это огромная экономия.

Особенность сложной разноуровневой крыши заключается в том, что один скат у нее больше, чем другой. Подобные ассиметричные практичные двускатные крыши возводятся по той же технологии, что и щипцовые, с одной лишь разницей: скат один больше другого.

Ломаные скаты

Что такое ломаная крыша? Это кровля, в основе которой лежит прямоугольник, над ним - треугольник, по бокам еще два треугольника. Такой вариант исполнения выбирается тогда, когда планируется сделать подкрышное пространство жилым. При такой конструкции потолок мансарды получается высоким, поэтому жить в подобном пространстве вполне комфортно. Геометрия подобной комнаты, конечно, будет необычной, но это скорее плюс, чем минус с дизайнерской точки зрения.

Почему нельзя обустроить мансарду под обычной двускатной крышей? Причин довольно много.

  • На крутых скатах довольно трудно установить мансардные окна, без них пространство под чердаком получится темным и непригодным для жизни.
  • Обычные двускатные кровли трудно дополнительно чем-либо декорировать, возле нее уже нельзя будет установить балкон, других декоративных элементов.
  • Наклонные стены трудно сделать частью жилого помещения, даже архикаде опытного архитектора не может похвастаться работами, которые бы смогли продемонстрировать приемлемое решение подобного вопроса. Скаты, расположенные под прямым углом, образуют стены, которые выглядят как-то неуютно, многие люди отмечают, что они давят, их трудно воспринимать чисто психологически.
  • Обыграть острые углы в интерьере практически невозможно.
  • Утеплить острую крышу гораздо труднее крыши с ломаными линиями.

Обратите внимание! Меняя угол кровли, делая скаты сложными, опытные архитекторы формируют просторное чердачное пространство, которое можно легко приспособить под жилые нужды.

Ассиметричный вариант исполнения

При сборке асимметричных крыш коньковое преломление выполняется не посередине, а со смещением. В результате получаются кровли, у которых площадь одного ската больше, чем другого. Сделать расчеты подобной конструкции довольно сложно, главное - правильно рассчитать нагрузку на оба ската. Она будет на каждом неодинаковой. Такой непростой ход диктует свои требования. Где-то стропильную систему придется сделать толще, где-то придется кровлю усиливать, а где-то можно и сэкономить.

Пространство под асимметричной крышей получается вполне уютным. Опытные дизайнеры, срезанные стены в мансарде маскируют платяными шкафами, они помогают выравнивать стены и делать помещение вполне привычной прямоугольной формы. Острые скатные стены уже не давят на психику. Поэтому человеку жить в подобном пространстве становится вполне комфортно.

На асимметричной крыше можно устанавливать вертикально расположенные окна, при таком раскладе влага уже не сможет просачиваться внутрь. Еще одно преимущество описываемого варианта крови - возможность устанавливать в мансарде полноценный балкон. Выбор подобного проекта кровли оправдан тогда, когда чердачное помещение планируется использовать, как жилое пространство. Внешне асимметричные крыши выглядят очень стильно, подобный архитектурный прием позволяет любое скучное строение сделать оригинальным и запоминающимся.

Двухуровневая мансарда

Заканчивая описание разновидностей двускатной крыши, хотелось бы еще рассказать о двухуровневых мансардах. Да, бывают и такие варианты использования чердачного пространства. Двухэтажная мансарда, сегодня - не роскошь, а вполне практичное решение.

Чем двухуровневая мансарда отличается от одноуровневой? - Схемой строения. При ее создании используется сложная стропильная система, она выстраивается, как часть дома, как второй его этаж. Предварительно производится расчет нагрузки на стены и на фундамент. В результате хозяин получает полноценное двухуровневое помещение, созданное с минимальными затратами.

Обобщение

Подводя итоги, необходимо отметить, что правильно выбранный вариант кровли помогает значительно упростить эксплуатацию жилого дома, важно выбрать тот вид двускатной крыши, который позволит рационально распорядиться и самим строением, и близлежащим пространством вокруг него. Любая небольшая ошибка в расчетах приводит к непоправимым последствиям, устранять которые проблематично и дорого.

Возведение двускатной кровли имеет свои технологические тонкости. Главное - правильно установить стропильную систему, выполнить каркас, направляющие которого способны будут справиться с существующими нагрузками. От того, насколько качественно он выполнен, будет зависеть безопасность эксплуатации кровли.

При сборке каркаса не стоит экономить на покупке качественного леса, на найме профессиональных специалистов. Это - залог долговечности крыши. Нужно учитывать, что все нагрузки на кровлю извне ложатся на стены строения. Вот почему так важно предварительно производить технические расчеты и выводить общую смену проекта. Узнать, каким образом собирается стропильная система двускатной крыши, поможет видео.

Поделись статьей:

Похожие статьи

ABC.TOHIL.BR.05P Крыша (кунг) кузова для Toyota Hilux (двойная кабина) (08.2015-) (загрунтована под покраску) (3 двери)

Кунг разработан, протестирован и адаптирован для российских условий эксплуатации.
Прочен и неприхотлив.
Прочный корпус из композитного армированного материала гарантирует сохранность
ваших вещей от лишних взглядов и противоправных действий. Дверь кунга в закрытом
состоянии фиксирует задний борт и затрудняет проникновение вандалов в кузов.
Задняя дверь кунга и боковые окна без остекления, гарантия того что вы их не разобьёте,
при плохо закрепленном грузе или действиях злоумышленников. Боковые окна распашные,
что облегчает доступ внутрь, к передней стенке кунга. Дверь и окна открываются с
помощью амортизаторов . Надежный военный замок задней двери и фурнитура
отечественного производства гарантирует, что при некорректном использовании
кунга вы всегда сможете найти комплектующие. Кунг можно мыть не только с
наружи, но и внутри. Кунг имеет прочное эластичное покрытие гелькоут и
может использоваться без окраски. Установка кунга улучшает аэродинамические
характеристики вашего пикапа, вы экономите не менее 10 литров топлива на 1000 км.
Дизайн кунга добавляет стремительности и солидности вашему автомобилю.
Вес 55 кг. Крепление осуществляется в штатные крепежные места через уплотнитель,
при необходимости кунг легко можно снять.

Объем: 2.8 м3

Длина: 195 см

Ширина : 185 см

Высота: 80 см

Вес с упаковкой: 150 кг

Цвет : под покраску

Комплектация: Крышка, комплект крепёжных деталей, инструкция по монтажу

КРЫША (КУНГ) КУЗОВА ДЛЯ TOYOTA HILUX (ДВОЙНАЯ КАБИНА) (08.2015-) (ЗАГРУНТОВАНА ПОД ПОКРАСКУ) (3 ДВЕРИ)

Описание

Кунг разработан, протестирован и адаптирован для российских условий эксплуатации.
Прочен и неприхотлив.
Прочный корпус из композитного армированного материала гарантирует сохранность ваших вещей от лишних взглядов и противоправных действий. Дверь кунга в закрытом состоянии фиксирует задний борт и затрудняет проникновение вандалов в кузов. Задняя дверь кунга и боковые окна без остекления, гарантия того что вы их не разобьёте, при плохо закрепленном грузе или действиях злоумышленников. Боковые окна распашные, что облегчает доступ внутрь, к передней стенке кунга. Дверь и окна открываются с помощью амортизаторов . Надежный военный замок задней двери и фурнитура отечественного производства гарантирует, что при некорректном использовании кунга вы всегда сможете найти комплектующие. Кунг можно мыть не только с наружи, но и внутри. Кунг имеет прочное эластичное покрытие гелькоут и может использоваться без окраски. Установка кунга улучшает аэродинамические характеристики вашего пикапа, вы экономите не менее 10 литров топлива на 1000 км.
Дизайн кунга добавляет стремительности и солидности вашему автомобилю. Вес 55 кг. Крепление осуществляется в штатные крепежные места через уплотнитель, при необходимости кунг легко можно снять.

Материал: композит
Объем: 3.6 м3
Длина: 195 см
Ширина : 185 см
Высота: 80 см
Вес с упоковкой: 150 кг
Цвет : под покраску
Комплектация: Крышка 2 части, комплект крепёжных деталей, инструкция по монтажу

СПОСОБЫ ОПЛАТЫ
1. Оплата на р/с предприятия по счету на оплату
2. Почтовый перевод
3. Перевод на банковскую карту (Сбербанк, Альфа-Банк, АК Барс Банк, Тинькофф Банк)
4. Наличными в офисе
5. Наложенным платежом через Почту России.
6. Наложенным платежом через транспортные компании
7. Оплата банковской картой на сайте после оформления заказа через Модульбанк

СПОСОБЫ ДОСТАВКИ
1. Транспортная компания
Мы сотрудничаем со всеми транспортным компаниями (ПЭК, КИТ, Деловые Линии, ЖелДорЭкспедиция, РАТЭК, Байкал-Сервис, Анкор, Энергия, Солнечный Магадан, ВЛ Лоджистик и т.д.)
2. Почта России
Отправка целесообразна, если в Вашем населенном пункте нет терминалов транспортных компаний или Вы хотите получить заказ в ближайшем к Вам почтовом отделении.
3. Самовывоз
Самовывоз – Бесплатно! Города в которых возможен самовывоз товара, уточняйте у менеджера
4. Доставка по г. Ижевску
Доставка по городу Ижевску Бесплатно!
5. Любой другой предложенный вами способ, не противоречащий законодательству РФ
Мы отправляли грузы с попутными фурами и поездами, может быть Вы знаете удобный Вам, но неизвестный нам способ доставки.

Сборная модель Горький 52/53 с двойной кабиной, крыша с ребрами жесткости

Категории ...Коллекционные моделиИнструментКраска, химия, материалыКаталоги, Книги, ЖурналыСборные моделиФототравлениеБоксы и стеллажи Журнальные серииИгрушкиРадиоуправляемые моделиСувенирыConcept CarАвтоспортАэродромная техникаВоенныеКиноМедицинаПожарныеПолицияПочта / mailСпецслужбыСтроительная техникаТакси

Производители ...78artAA ModelsAberAbordageAbrexAbteilung502AcademyACEACMEAdvanced ModelingAFV clubAGM ModelsAHC ModelsAIM Fan ModelAiresAirFixAK InteractiveAKhobbyAlanAlangerAlclad IIAlex MiniaturesAlezanAlfAlmostrealALRAltayaAmercomAmerican Heritage ModelsAMG ModelsAMKAMMO MIGAmodelAmourAMPAMTAmusing HobbyAnsonAoshima (DISM)ARK modelsARM.PNTArmaHobbyArmoryARS ModelArt ModelART-modelAscensioASK DecalsASQATCAtlasAurora HobbyAuthentic DecalsAuto PilenAuto WorldAutoArtAutobahnautocultAutomodelle AMWAutomodelloAutotimeAvanstyle (Frontiart)Avart ArhiveAVD ModelsAVD дополненияAVD покрышкиAvisAWMAZModelBachmannBalaton ModellBangBare-Metal Foil Co.BauerBBRBburagoBegemotBest ModelBest of ShowBianteBingBizarreBM-ToysBobcat dealerBrekinaBroncoBrooklin ModelsBrummBuschby AKBy VolkCaesar miniaturesCar BadgeCararama (Hongwell)CarlineCarNelCBModelsCentauriaCenturyCentury DragonCentury WingsCHIEFF ModelsChina ModelsClassic 43ClassicbusClearPropCMCCMFCMKCMRColibri DecalsCollector's ClassicsConradCopper State ModelsCorgiCult Scale ModelsCursorD.N.K.Daimler-MARDANmodelDarksideDasModelDAYdiecastETCHDays-goneDeAgostiniDecal ShopDel PradoDenisssModelsDetailCarsDiapetDickie SpielzeugDie-Cast superDie-cast по-домашнемуDifferent ScalesDinky ToysDiOlex ProductionDioparkDioramaTechDiP ModelsDirekt CollectionsDistlerDMA Hue StudioDNADoctor DecalDong GuanDorlopDragonDUPLI COLOREaglemossEasy ModelEbbroEco-Wood-ArtEdison GiocattoliEdmon StudioEduardEidolon Make-UpELFEligorEmanEMC ModelsERAERTLESCIEsval ModelsEUREKA XXLEvergreen (USA)EVR-miniExcelExotoEXPRESSO WINGSFalcon ModelsFallerFine MoldsFirst 43 ModelsFirst ResponseFirst to FightFLAGMANFlyFly Car ModelFly HawkForces of ValorFormat72Forward-68FoxtoysFranklin MintFreedom ModelsFriulmodelFrontiartFUGU_GARAGEFujimi MokeiGAMAGarageGartexGearboxGeminiJetsGems & CobwebsGIMGK Racer SeriesGlencoe modelsGLMGMP / ACMEGoldvargGorky ModelsGreat Wall HobbyGreenlightGroup MastersGT AutosGT SpiritGuiloyGuisvalGunTower ModelsHachetteHarder_SteenbeckHartoy Inc.HasbroHasegawaHat Plastic ModelsHedgeModelsHekiHellerHerpaHi-StoryHigh SpeedHighway 61HistoricHobby 2000Hobby BossHobby DesignHobby MasterHobby PlanetHobbyCraftHomerHot WheelsHot Wheels EliteHPIHumbroli-ScaleIBG ModelsICMICV (СПб)IlarioInterusISTItaleriIXOJ-CollectionJada ToysJadiJASJB ModellautosJoalJohn Day ModelsJohnny LightningJolly ModelJouef EvolutionJoy CityKadenKatoKAV modelsKeng Fai ToysKESS ModelKineticKing starKinsmartKitechKitty HawkKK ScaleKorean modelsKOVAPKovozavody ProstejovKremlin Vehicle parkKV ModelsKyoshoK_S Precision MetalsLa Mini MinieraLada ImageLastochkaLCD MODELSLenmodeLLeo ModelsLIFE in SCALELion-ToysLionRoarLiveResinLledoLooksmartLouis SurberLS CollectiblesLucky DiecastLucky ModelsLucky PlanLUSO-toysLuxcarLuxury CollectiblesLuxury die-castM-SmartM2 MachinesM4 MAC DistributionMacadamMACHETEMagic ModelsMaistoMake UpMAKSIPROFMaquetteMarklinMARSMars ModelsMarsh ModelsMaster BoxMaster ToolsMasterClubMasterCraftMatchboxMatrixMax-ModelsMaxi CarMAXI COLORMaxichampsMaxModelsMD-modelsMengMercuryMeritMetroMicro Scale DesignMIG productionsMilestone MiniaturesMilitaryWheelsMiniarmMiniArtMiniaturmodelleMinichampsMiniClassicMinicraftMiniCraft Scale ModelsMiniHobbyModelsMiniTankMiniWarPaintMIRAMirage HobbyMirror-modelsMISTERCRAFTMMPModel PointModel-IconsModelCarGroupModelcollectModelerModelGunModelProModelSvitModimioMODUS 90MolotowMondo MotorsMondseeMonogramMoonMoremMotipMotor MaxMotoramaMotorartMotorheadMotoScaleModelsMPCMPMMR CollectionMr.HobbyMTech (M4)Nacoral S.A.NEONeomegaNew PenguinNew RayNH DetailNickelNik-ModelsNittoNochnonameNorevNorscotNorth Star ModelsNostalgieNVANZG ModelleOKB GrigorovOld CarsOLFAOlimp ModelsOne by One ProductionONYXOrionORNST modelOTTO ModelleOvs-DecalsOxfordPacific88Palma43Panda HobbyPaniniPANTHEONPanzerstahlParagonPasDecalsPasModelsPaudi ModelsPB Scale ModelsPegas-ModelsPegoPhoenix MintPinKoPlatzPlusmodelPMSPorsche MuseumPotato CarPremium ClassiXXsPremium Scale ModelsPremium XPrint ScaleProDecalsProgetto KPrommodel43Provence MoulagePSTPt ModelsQuartzoQuickboostQuinta StudioRacing Champions inc.RAROGRastarRB ModelRBA CollectiblesRebel CustomRecord - M.R.F.Red BoxRed LineRenn MiniaturesRenner WerbemittelReplicarsResKitRevellRextoysREXxRickoriddikRietzeRiichRiich ModelsRIORMZ CityRoad ChampsRoad KingsRob-TaurusRodenROSRossoRosso & FlyRoubloffRPG-modelRPMRTMRusAirRussian collectionRye Field ModelS-ModelSaicoSC Johnson (USA)ScaleGarageSchabakSchucoSEAT (дилер.)SG-ModellingShelby CollectiblesShurikenSignatureSIKUSkale WingsSKIFSky-HighSmerSMMSnakeModelSochi 2014SolidoSophiArtSouth FrontSOVA-MSoviet ArmourSparkSpecial HobbyStarlineStart Scale ModelsSTC STARTSTMSunnysideSunstarSuper ASX-ArtS_BT-ModelT.R.L. ModelTakomTameo KITsTamiya (J)TarmacTech4TeknoThunder ModelTic TocTiger ModelTin WizardTins' ToysTMTmodelsTOGATomicaTop MarquesTop Model CollectionTopSpeedToxso ModelTraxTriple 9 CollectionTristarTrofeuTrumpeterTSM ModelUCC CoffeeUltimate DiecastULTRA modelsUM Military TechnicsUM43UMIUnimaxUniversal HobbiesunoMAGUT ModelsV.V.M / V.M.M.V43Vallejovanamingo-nnVanboVanguardsVAPSVector-ModelsVeremVictoriaVintage Motor BrandsVIPcarVitesseVM modelsVMmodelsVmodelsVoka-ГРАНЬVrudikWar MasterWasanWaterlooWeiseWellyWhite BoxWhite RoseWikingWilderWingsyWinModelsWIX CollectiblesWM KITWSIXQ Xuntong ModelYat MingYVS-ModelsZ-ModelsZebranoZedvalZip-maketZISSZZ ModellаRтБаZаАвтоисторияАвтопанорамаАвтопаркАГАТАиФАканАнтонюкАрсеналартель УниверсалъАтелье Etch modelsАтомБурБеркутБригадирВекторВитязьВойны и битвыВосточный экспрессГараж на столеДекали BossДекали ModelLuxДекали NikolaevДекали SF-AutoДилерские модели БЕЛАЗДругойЗвездаИмпериалъКазанская лабораторияКиммерияКОБРАКолхоZZ DivisionКомбригКомпаньонЛитература (книги)ЛОМО-АВМмастер DimscaleМастер Дровишкинмастер КолёсовМастер СкаляровМастерПигментмастерская JRМастерская SECМастерская АВТОДОРМастерская ГоСТМастерская ЗнакМастерская КИТМаэстро-моделсМикродизайнМикроМирМир МоделейМодел.лабМОДЕЛИСТМоделстройМодельхимпродуктМР СТУДИЯНаш АвтопромНаши ГрузовикиНаши ТанкиОгонекПАО КАМАЗПетроградъПетроградъ и S_BПламенный моторПланета ПатворковПобедаПрапорПрестиж КоллекцияПромтракторРетроЛабРусская миниатюраРучная работаСарлабСВ-МодельСделано в СССРСергеевСМУ-23.SСоветский автобусСолдатикиСПБМСТАРТ 43Студия МАЛТАРАНТемэксТехнологТехноПаркТри А СтудиоТри БогатыряТРЭКСХерсон МоделсЦейхгаузЧЕТРАЭлеконЭскадраЮный коллекционерЯ-Моделист

Марки моделей ...AbarthACAcuraADLERAECAGUSTAWESTLANDALFA ROMEOALPINE ALVISAMCAMERICAN LaFranceAMPHICARArmstrongAROArrowsARTEGAASCARIASTON MARTINAUBURNAUDIAURUSAUSTINAustro DaimlerAUTO UNION AutobianchiAVIAAWZBACBARKASBATMOBILEBEDFORDBEIJINGBenelliBENETTONBENTLEYBERLIETBERNARDBESTURNBIANCHIBIZZARINIBLUEBIRDBMWBobcatBORGWARDBRABHAMBrawner-HawkBRISTOLBRMBUCCIALIBUFFALOBUGATTIBUICKBussingCADILLACCAPAROCASECATERHAMChanganChangheCHAPARRALCHAUSSONCHECKERCHEETAHCHEVROLETCHRYSLERCISITALIACITROENCOBRACOMMERCooperCOPERSUCARCORDCORVETTE CORVIAR MONZACsepelDACIADaewooDAFDAIHATSUDAIMLERDALLARADATSUNDE DION BOUTONDe SotoDE TOMASODELAGEDELAHAYEDeLOREANDENNISDESOTODEUTZ DIAMONDDKWDODGEDongfengDONKERVOORTDUBONNETDUCATIDUESENBERGDYNAPACEAGLEEBROEDSELEMWENVISIONFACEL-VEGAFAWFENDTFERRARIFIATFORDFORDSONFOTONFRAMOFREIGHTLINERFSOGINAFGMCGOGGOMOBILGOLIATHGORDONGRAHAMGREAT WALLGUMPERTHAMMHANOMAGHARLEY DAVIDSONHEALEYHENSCHELHindustan HINOHISPANO SUIZAHITACHIHOLDENHONDAHORCHHOTCHKISSHUDSONHUMBERHUMMERHYUNDAIIFAIKARUSIMPERIALINFINITIINGINNOCENTIINTERNATIONALINVICTAIRISBUSISOISOTTA FraschiniISUZUIVECOJAGUARJAWAJEEPJELCZJENSENKAISERKalmarKAWASAKIKENWORTHKIAKOENIGSEGG KOMATSUKRAMERKRUPPKTMLA SALLELAGONDALAMBORGHINILANCIALAND ROVERLANDINILanzLatilLaurin & KlementLaverdaLDSLEXUSLEYATLEYLANDLEYTONLIAZLIEBHERRLIGIERLINCOLNLISTERLLOYDLOCOMOBILELOLALORENZ & RANKLLORRAINE-DIETRICHLOTECLOTUSLUBLINMACKMAD MAXMAGIRUSMANMARCHMARUSSIA-VIRGINMASERATIMASSEY MATRAMAXIMMAYBACHMAZDAMAZZANTIMCAMcLARENMEGAMELKUSMERCEDES-BENZMERCERMERCURYMESSERSCHMITTMGBMIGMIKRUSMINARDIMINERVAMINIMIRAGEMITSUBISHIMONICAMORETTIMORGANMORRISMOTO GUZZIMULTICARMVMZNASH AMBASSADORNEOPLANNEW HOLLANDNISSANNIVA CHEVROLETNOBLENORMANSUNYSAOLDSMOBILE OLTCITOPELOPTIMASORECAOscaPACKARDPAGANIPanhardPANOZPANTHERPEGASOPESCAROLOPETERBILTPEUGEOTPHANOMEN PIERCE ArrowPLYMOUTHPOLONEZPONTIACPORSCHEPRAGAPRIMAPRINCE PUMARAMBLERRED BULLRENAULTRoburROCARROLLS-ROYCEROSENBAUERROSENGARTROVERRUFSAABSACHSENRINGSALEENSALMSONSAMSUNGSANSANDEROSATURNSAUBERSaurerSAVASAVIEM SCAMMELSCANIASCIONScuderiaSEAGRAVESEATSETRASHADOWSHANGHAISHELBYSIMCASIMPLEXSIMSONSINPARSKODASMARTSOMUASoueastSPYKERSSANG YONGSSCSTANLEYSTARSTEYRSTUDEBAKERSTUTZSUBARUSUNBEAMSUZUKISYRENATALBOTTARPANTATATATRATEMPOTeslaTHOMASTOYOACETOYOPETTOYOTATRABANT TRIUMPHTUCKERTUKTVRTYRRELLUNICVANWALLVAUXHALLVECTORVELOREXVENTURIVERITASVESPAVincentVOISINVOLKSWAGENVOLVOWANDERERWARSZAWAWARTBURGWIESMANNWILLEMEWILLIAMSWillysYAMAHAYOSHIMURAYUGOZAGATOZASTAVAZUKZUNDAPPZunderZYTEKАМОБЕЛАЗВИСВНИИТЭ-ПТВолжский автомобильГорькийЕрАЗЗАЗЗИLЗИSЗИМЗИУИЖКАЗКамский грузовикКИМКРАЗКубаньКурганский автобусЛАЗЛенинградЛикинский автобусЛуаЗМАЗМЗКТМоАЗМОСКВИЧМТБМТЗНАМИНАТИОДАЗПавловский автобусПЕТРОВИЧРАФРуссобалтСаранский самосвалСемАРСМЗСТАРТТАРТУУАЗУралЗИСУральский грузовикЧЕТРАЧМЗАПЯАЗЯТБ

Типы товаров ...ДекалиЗапчасти, аксессуарыЭлементы диорамАвиацияВоенная техникаВодный транспортЖ/Д транспортАвтобусВнедорожник / КроссоверГрузовикКемперГужевая повозкаЛегковой автомобильМикроавтобусМотоциклПикапПрицепыТракторы, комбайныТроллейбусФигурки

Масштаб ...1:21:31:51:61:81:91:101:121:141:161:181:201:211:221:241:251:261:271:281:301:321:331:341:351:361:371:381:391:401:421:431:441:451:461:471:481:501:511:521:541:561:571:601:641:681:691:721:751:761:801:831:871:901:951:961:1001:1031:1081:1101:1201:1211:1251:1261:1301:1421:1441:1451:1481:1501:1601:2001:2201:2501:2851:2881:3001:3501:3901:4001:4501:5001:5501:5701:6001:7001:7201:8001:10001:12001:12501:15001:2700

Все, что вам нужно знать

Jaydutt Tailor получил степень магистра в области гражданского строительства в 2012 году в Лондонском университете. Он возглавляет и возглавляет команду GharPedia. Он является старшим менеджером (гражданские и структурные) в SDCPL. Он является старшим редактором и основным членом редакционной группы GharPedia. Он опытен и увлечен управлением группой творческих людей, технологиями, а также новым дизайном и разработками в GharPedia. Он также занимается структурным проектированием некоторых крупных проектов SDCPL.У него есть дополнительная склонность к фотографии, чтению и путешествиям. С ним легко связаться - LinkedIn, Twitter, Quora.

Крыша является важным элементом дома и служит основному назначению дома, то есть служит убежищем. Крыша подразделяется на два основных типа: плоская крыша и скатная крыша. Скатные крыши также бывают двух типов:

Также читайте: Крыша и ее классификация

01. Одинарная крыша:

Одинарная крыша определяется как крыша, имеющая только один скат с каждой стороны центрального конька, тогда как в односкатной крыше - односкатная, но без центрального конька.

Односкатная крыша - это односкатная крыша. В этом типе кровли на каждом скате предусмотрены общие стропила без какой-либо промежуточной опоры. Конструкция одинарной крыши проще, чем у других крыш.

В одинарной крыше каждое стропило поддерживается в двух точках:

01. внизу; на стене через стеновую пластину

02. Вверху; у конька

Также читайте: Базовый компонент крыши

Одинарная крыша имеет некоторые ограничения.Одинарная крыша применяется для небольших пролетов. Если используются большие пролеты, требуются большие секции крыши. В одинарной крыше, если стропильные ноги не связаны друг с другом посредством балки крыши или стяжки, тогда эта крыша будет иметь тенденцию под действием веса выталкивать опорные стены наружу наверху, вызывая структурное разрушение стены. Следовательно, при большем пролете крыши одинарная крыша не рекомендуется.

Существуют различные формы односкатной крыши:

(a) Наклонная крыша:

Наклонная крыша определяется как односкатная крыша, верхний край которой примыкает к стене или зданию.

Читайте также: Наклон к крыше
(b) Парная крыша:

Парная крыша включает два отрезка бруса (стропила), прислоненных друг к другу, привязанных в местах пересечения наверху.

Также читайте: Парная крыша
(c) Парная закрытая крыша:

Парная закрытая крыша похожа на парную крышу, но ноги общих стропил закрываются горизонтальной стяжкой, известной как анкерная балка.

Также читайте: Пара закрытая крыша
(d) Крыша с воротниковой балкой:

Горизонтальный кусок древесины или любого другого материала, соединяющий и пытающийся собрать два противоположных стропила, называется крышей с воротниковой балкой.

Также читайте: Крыша с воротниковой балкой

02. Двойная крыша:

Двойная крыша определяется как система каркаса крыши, в которой стропила опираются на прогоны, которые обеспечивают промежуточную опору.

В двойной крыше каждое стропило поддерживается в трех точках:

  • внизу; на стене через стеновую пластину
  • Вверху; по коньку
  • По центру прогоном

Основными элементами двойной крыши являются стропила и прогоны.В случае двойных крыш, если длина пролета больше, требуется промежуточная опора. Эта опора обычно представляет собой балку, которая защищена под стропилами в точке между коньком и стеновой плитой. Эта балка известна как прогон. Пурлин используется для уменьшения размеров стропил и создания экономичной конструкции. Конструкция двойной крыши проще, чем у других крыш.

Также читайте:

Все, что вам нужно знать о ферме King Post
Что такое крыша Shell?

Jaydutt Tailor получил степень магистра в области гражданского строительства в 2012 году в Лондонском университете.Он возглавляет и возглавляет команду GharPedia. Он является старшим менеджером (гражданские и структурные) в SDCPL. Он является старшим редактором и основным членом редакционной группы GharPedia. Он опытен и увлечен управлением группой творческих людей, технологиями, а также новым дизайном и разработками в GharPedia. Он также занимается структурным проектированием некоторых крупных проектов SDCPL. У него есть дополнительная склонность к фотографии, чтению и путешествиям. С ним легко связаться - LinkedIn, Twitter, Quora.

Продемонстрируйте свои лучшие разработки

Навигация по сообщениям

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Чрезмерная кровля - не делайте глупостей

Семнадцать лет назад мы купили старый дом - верхний ремонт - более ста лет - в Вестфорде, Массачусетс.Я собирался убедиться, что в конечном итоге он будет энергоэффективным. Хорошо, очень хорошо, так хорошо сработал фундамент из щебня, что я бы ничего не изменил, если бы сделал это снова сегодня. Об этом уже писали (BSI-041: Rubble Foundations).

Сделал прикрепленный сарай - не очень хорошо - и в итоге переделал его. Об этом писали (BSI-056: Leiningen vs. The Ants Redux). Получил жар (каламбур) от людей в арахисовой галерее после того, как я написал об этом - заслуженно - но вы должны говорить о хорошем и плохом - и хуже плохого, о неудобствах.Я бил муравьев, но это заняло много времени.

Сделал штуку с крышей - без аэрозольной пены. Крыша была проходимой, но не отличной. Когда я это делал, я знал, что это не очень хорошо, но я, в конце концов, доберусь до него через пару лет и поменяю его с приемлемого на отличный. Собственно, это было даже непроходимо. Пришлось сделать быстрое исправление. Читай дальше.

Ну, одно привело к другому, другое, и через пару лет превратилось в десятилетие. И все равно ничего. Быстрое исправление было терпимым, и давление упало.Наконец, когда семнадцать лет спустя опоясывающий лишай рассыпался, настало время. Пришло время переборщить и сделать то, что я планировал изначально, прежде чем у меня закончились деньги и время, и я подумал, что смогу выполнить только половину работы.

Какой была первоначальная конструкция крыши? Это была полностью неизолированная крыша без вентиляции. На чердаке были окна на фронтонах, но чердак еще не достроили.

Через несколько окон в крыше с обратной стороны (фото 1) и стропила были залиты 2 фунтами на фут 3 полиуретановая пена (SPF) плотностью распыления (фото 2).Чердак превратили в жилое помещение. Есть две спальни и ванная, место для хранения старых журналов ASHRAE и место для механики. Получили что-то вроде сборки крыши из R-35, если учесть тепловые мосты. В 1995 году это казалось неплохим. Установили новую черепицу поверх полностью приклеенной мембраны, и дом выглядел чертовски хорошо (фото 3). Я чувствовал себя довольно умным. Жить было хорошо.


Фотография 1 (вверху слева): Оригинальная крыша
- Неизолированный стропильный каркас с дощатым настилом крыши.Обметка выпрямляет стропильную плоскость для получения гладкой штукатурки. Да, световые люки вошли. Да, это большие тепловые дыры. Но пространство должно быть пространством или в чем суть. Нам потребовалось много тысячелетий, чтобы выбраться из пещер. Глупо строить такую ​​на крыше дома. Пусть светит свет. Были рассмотрены мансардные окна, но мы не хотели сильно менять внешний вид.

Фотография 2 (вверху справа): Изоляция полости стропил - распыляемая полиуретановая пена высокой плотности заполняет полость стропила (2 фунта / фут 3 плотность).


Фотография 3: Готовая крыша тогда
- Выглядело довольно неплохо семнадцать лет назад. Новая черепица была установлена ​​поверх полностью приклеенной мембраны, нанесенной непосредственно на исходный настил крыши.

Потом наступила первая зима (фото 4). Ой. Что делать? Легко. Только никому не рассказывай и не приглашай никого, кто хоть что-нибудь знает об этом в течение дня зимой. Это не сработало. Я был отмеченным человеком. Люди знали, где я живу, и задавались вопросом, в каком доме жил самопровозглашенный строительный гуру.Двойной ай. Стало еще хуже.


Фотография 4: Тепловой мостик
- Не нужна вонючая инфракрасная камера
. Ой. Приглашал друзей только на ночь, чтобы меня не смущало.

На чердаке зимой было холодно. Потом наступило лето. Летом на чердаке было жарко. Это не было сюрпризом после того, как на чердаке зимой было холодно.

Я очень хорошо чиню вещи, особенно те, которые ломаю. Летом на чердак устанавливали кондиционер, а зимой переносили переносные обогреватели на чердак, и я закончил.Бросьте на это немного энергии - это все исправит. Так оно и было. Я ведь в первую очередь инженер-механик. Мы, инженеры-механики, умеем нагревать и охлаждать все, что угодно. И мы умеем обвинять архитектора в том паршивом ограждении здания, с которым мы застряли. Только на этот раз я виноват в ограждении. Не хватает шумоизоляции. Однажды я собирался очиститься и сделать все правильно. Пришло время заменить черепицу (фото 5).


Фотография 5: Пора заменить черепицу
—Обратите внимание на состояние черепицы.Да, пора было их заменить. Теперь проверьте оригинальные детали отделки крыши. Обратите внимание на зубной каркас, фасцию, коронку и глубину выступов.

Какая была стратегия? Собственно, это была оригинальная стратегия, только что полностью реализованная. Первую часть я сделал правильно. Распыляемая пена в полостях 17 лет назад и полностью приклеенная мембрана сверху. Я просто не успел заняться второй частью - жесткой изоляцией поверх существующей крыши. 1 Снимите черепицу, обнажите настил, установите полностью приклеенную мембрану и отправляйтесь в город с жесткой изоляцией. Насколько жесткая изоляция? К этому времени я понял это. Ничто не сравнится с еще двумя десятилетиями опыта, который можно было бы использовать. Мне нужен был как минимум R-50, чтобы контролировать заторы льда в моей климатической зоне. Ах да, забыл рассказать про ледовую дамбу. Уже писали о ледяной дамбе (BSI-046: Dam Ice Dam). На самом деле у нас не было ледяных плотин, но я думаю, что это было больше благодаря удаче, чем мастерству.Простые крыши не собирают и не удерживают снег. У нас была простая крыша. Во всяком случае, для всего этого - ледяная дамба, комфорт, шум и энергия 2 - я подумал, по крайней мере, R-60.

Если бы у меня уже был R-35, мне бы потребовался еще один R-25, содержащий около 4 дюймов полиизоцианурата. Так что я добавил 6 дюймов. Вы все знали, что именно к этому все идет. Я добавил еще один R-36, чтобы обойти R-70. 3 Плюс, мне нужно было что-то доказать. Не то, что вы думаете. Эстетика. Хм? Читай дальше. Кроме того, стоимость добавления дополнительных 2 дюймов была ничем по сравнению со стоимостью деталей отделки и каркаса, необходимого для перекрытия крыши.

Итак, путешествие началось - снова. Удалили старую битую черепицу, удалили старую полностью приклеенную мембрану, снова обнажив оригинальные доски. Угадай, что? Старая обшивка из досок была в отличном состоянии. У меня была вся эта полиуретановая пена с закрытыми ячейками под палубой в течение 17 лет, и ничего не гнило. В этом нет ничего удивительного. Никаких протечек крыши, никаких проблем. Никаких утечек воздуха снизу, никаких проблем. Установил новую полностью приклеенную мембрану к верхней части старой обшивки доски перед тем, как добавить всю эту жесткую изоляцию. 4


Рис. 1: Деталь края крыши
- выступ расширен, чтобы скрыть толщину жесткой изоляции перекрытия.


Рисунок 2: Деталь торца фронтона
- выступ срезан, а затем перестроен, чтобы скрыть толщину жесткой изоляции перекрытия.

Теперь самое важное. 6 дюймов жесткой изоляции, добавленной к верхней части существующего настила крыши, необходимо было сделать «незаметно».Отделка, фризовые доски, облицовка и свесы должны были выглядеть так, как будто они «принадлежат». Они должны были выглядеть «оригинально». Не верите мне? Спросите у архитектора. Поверьте мне в этом. Я сначала не понял. Я понял теперь. Если он не выглядит «правильным», значит, он не «правильный». Не делай гадостей. На рисунках 1 и 2 показан общий подход. Свесы на концах фронтона были отрезаны, сверху была добавлена ​​жесткая изоляция (фото 6), а затем свесы были перестроены в виде коробчатых балок (фото 7). Затем коробчатые балки были обрезаны (фото 8) и установлена ​​двойная фризовая доска, чтобы скрыть увеличение толщины крыши без необходимости переделывать сайдинг фронтона (фото 9).


Фотография 6: Изоляция крыши
— Фронтальный выступ обрезан заподлицо с обшивкой стены. Также обратите внимание, что новая полностью приклеенная мембрана установлена ​​на оригинальном настиле крыши вместо мембраны, установленной 17 лет назад, и отогнута вниз, чтобы захватить верхний край водоизоляционного слоя стены. Также обратите внимание, что 3 слоя 2-дюймовой жесткой изоляции консольно навешиваются на стену, чтобы учесть вероятную возможность установки внешней непрерывной изоляции на каркас наружной стены в будущем.Открытые края трех слоев жесткой изоляции необходимо закрыть еще одним слоем мембраны.


Фотография 7: Фронтальный каркас прямоугольной балки
—Новый выступ имеет форму коробчатой ​​балки, свисающей с нового слоя кровельной фанерной обшивки крыши, консольно закрепленной поверх трех слоев жесткой изоляции. Открытые края трех слоев жесткой изоляции больше не обнажены.


Фотография 8: Облицовка из сотового ПВХ - Облицовка и потолок установлены.Впереди зубчатый багет, коронка и фризовая доска.


Фотография 9: Облицовка установлена.
—Декулярный профиль, коронка и двойная фризовая доска готовы. Обратите внимание, что вторая фризовая доска устанавливается так, чтобы захватить верхний край оригинальной фризовой доски. Двойные фризовые доски не редкость в Новой Англии, так что вторая фризовая доска не выглядит неуместной. Такой подход позволяет нам оставить оригинальные фризовые доски на месте, не снимая и реконструируя сайдинг фронтона.Следующий шаг - кромки капель из нержавеющей стали и черепица.

На передней кромке крыши свесы были расширены, чтобы скрыть толщину изоляции крыши (фото 10). Оригинальные стропила увеличены, но оригинальная обшивка кровельного настила урезана, чтобы быть заподлицо с оригинальной обшивкой стен. Это позволяет новой кровельной мембране, установленной на исходном настиле крыши, стекать вниз и захватывать слой контроля воды и воздуха в стене. Почему бы просто не обрезать оригинальные стропила заподлицо со стеной и не сделать коробчатую балку спереди, как то, что было сделано на концах фронтона? Хороший вопрос.Я чувствовал, что свес был бы слишком большим для такой обработки спереди. Если бы я добавил к стенам теплоизоляцию и в то же время сделал стену намного толще, тем самым уменьшив свес, я бы применил подход коробчатых балок, как я делал, когда боролся с муравьями (см. BSI-056: Leiningen vs. Муравьи Redux). Так как я намеревался поэтапно работать - сначала сделать перекрытие, а потом стены - может быть, намного позже, - я выбрал подход к наращиванию стропил.


Фотография 10: Обрамление и обшивка кромки крыши
—Оригинальные стропила увеличены, но оригинальная обшивка настила крыши обрезана, чтобы быть заподлицо с оригинальной обшивкой стены.Это позволяет новой кровельной мембране, установленной на исходном настиле крыши, стекать вниз и захватывать слой контроля воды и воздуха в стене. Оригинальная зубчатая лепнина и фризовая доска остаются на месте. Установлена ​​новая облицовка из ячеистого ПВХ, коронный молдинг и софит. Обратите внимание на распыляемую пенополиуретан мощностью 2 фунта / фут3, улучшающую воздушное уплотнение вокруг расширенных стропил. Эта пена наносится поверх мембраны, которая спустилась с настила крыши, захватывая контрольные слои стены.

Одним из ключей к перекрытию кровли является привязка слоя контроля воздуха в сборке крыши к слою контроля воздуха в стеновой сборке.На концах фронтона это было довольно легко. Полностью приклеенная мембрана наматывается на обрезанный настил крыши, чтобы соединиться со слоем контроля воды на стене и слоем контроля воздуха (фото 11). На передней части краев крыши исходная обшивка настила крыши была обрезана заподлицо со стеной, а полностью приклеенная мембрана сложена вокруг стропильных ног, чтобы уловить слой контроля воды в стене и слой контроля воздуха. Затем это было «вспенено», чтобы завершить воздушное уплотнение. Вернитесь и посмотрите Фотография 10.


Фотография 11: Воздухонепроницаемое уплотнение от крыши до стены
—Обратите внимание на соединение новой мембраны настила крыши, перекрывающей обрезанный задний выступ оригинального фронтона и улавливающую «белый» слой водооттока и воздух. контрольный слой за внешней изоляцией стены («синий» слой пенопласта).На данный момент три слоя жесткой изоляции еще не установлены поверх настила крыши. Этот воздушный затвор чертовски хорош. Обратите внимание, что изначально в этом месте не было воздушного затвора. Тупой. Я тоже должен прийти в себя. Я жил 17 лет назад над одним слоем сплошной жесткой изоляции. Недостаточно. Тупой. Надо было установить гораздо больше. В конце концов, я тоже исправлю это. Да, поделюсь опытом. Я могу указать, насколько я был глуп 17 лет назад.Но настоящая ошибка заключалась в том, что 17 лет назад не было сделано воздушное уплотнение наверху стен. Нет оправдания, тогда я знал лучше. Получился неряшливым, небрежным. Такое случается даже с самопровозглашенными гуру.

Готовая крыша скрывает изоляционный слой кровли (фото 12 и фото 13). Сравните детали обрезки Фотографии 13 с исходными деталями обрезки Фотографии 5. Неплохо, а? Этот материал должен быть «невидимым», иначе этого не произойдет. Найдите себе архитектора, который поймет это и поможет сделать это невидимым.


Фотография 12: Установлена ​​новая черепица
- Соседи изрядно нервничали, пока черепица не была установлена. Что этот сумасшедший задумал в этом году? Я очень надеюсь, что это не будет выглядеть глупо. Я слышал, у него были муравьи. Блин. Говорите, говорите, говорите. Соседи - это такая боль.


Фотография 13: Детали готовой отделки
—Hah! Не могу сказать, что эта крыша суперизолированная, и в этом весь смысл. Этот материал должен быть «невидимым», иначе этого не произойдет.Найдите себе архитектора, который поймет это и поможет сделать это невидимым.

Обратите внимание на увеличение размера свеса на концах фронтона. Это не только для того, чтобы соответствовать выступу спереди. Видимо, 17 лет назад я тоже недостаточно утеплял стены. Увеличенный свес создает основу для моего следующего проекта по облицовке стен. 5 Позже. Может, намного позже. Просто помните, что бы вы ни делали, не делайте гадостей.


Сноски:

  1. Поскольку я поэтапно выполнял работы, мне пришлось использовать распыляемую полиуретановую пену - материал плотностью 2 фунта / фут 3 - в полостях во время первоначального ремонта.Если бы я одновременно делал перекрытие кровли, я, вероятно, использовал бы целлюлозу в стропильных полостях. Жесткая изоляция над крышей могла бы контролировать температуру конденсирующей поверхности - нижней стороны настила крыши - так что мне не пришлось бы использовать распыляемую пену, кроме как по периметру, чтобы обеспечить воздушное уплотнение к вершинам стен. .

  2. Аргумент энергии носит аргументный характер. Окупаемость - это не способ, по крайней мере, на мой взгляд. Чистый нулевой денежный поток намного лучше.А компромиссы с другими часто упускаемыми из виду факторами, такими как уменьшение габаритов или отказ от механического оборудования, еще лучше. Но в итоге комфорт и бесшумность победили меня.

  3. Должен был выглядеть респектабельно для людей из пассивного дома - они выяснили, где я живу. Также хотел показать им, что высокий уровень изоляции не должен выглядеть некрасиво. Хорошо, расслабьтесь, ребята. Я шучу. Вы не поверите, что я получил письма ненависти после того, как упомянул, что здания с высокой изоляцией и двойными стенами в конечном итоге выглядят как уродливые коробки, потому что стены так сложно построить.Большая ошибка. Называйте их странными немцами, называйте их одержимыми, но не называйте их здания уродливыми. Прекратите уже писать электронные письма и фотографии. На самом деле есть несколько красивых пассивных домов. Но двойные стены сложно построить, они увеличивают риск повреждения от влаги и, на мой взгляд, не имеют большого смысла. Дайте мне в любой день одну продвинутую каркасную стену 2х6 с большим количеством изоляционной обшивки. Я сделал двойную стену 30 лет назад, еще до того, как появился пассивный дом. Тогда это было глупо.Теперь это глупо.

  4. Полностью приклеенная мембрана на оригинальных досках настила крыши предназначена для контроля воздуха, а не для контроля воды. Полностью приклеенная мембрана на верхней поверхности верхнего слоя фанеры непосредственно под черепицей предназначена для защиты от воды.

  5. Воспользовался возможностью избавиться от ненужного дымохода и модернизировать световые люки. Световой люк оказался сложнее, чем следовало бы. Понимаете ли вы, что в Соединенных Штатах есть только один производитель спектрально-избирательных световых люков с тройным остеклением, заполненных газом? Удивительный.Однажды люди действительно подумают, что энергия может быть важна. Это было нелегко, но в конце концов я получил свои световые люки R-5 с 0,2 SHGC - своего рода заполнение моих тепловых отверстий в моей крыше R-70 plus. Не говори этого. Не ходи туда. Вспомните аналогию с чердачной пещерой.

Какие бывают типы крыш?

Крыша - это самая верхняя часть здания, которая защищает здание от дождя, ветра и солнца.

Используемые типы крыш можно условно разделить на три типа:

1.Плоские крыши

2. Скатные крыши

3. Корпуса и гнутые пластины.

Плоские крыши используются на равнинах с меньшим количеством осадков и умеренным климатом. Скатные крыши предпочтительны везде, где больше осадков. Панели и крыши из гнутых листов используются для покрытия больших площадей без колонн, необходимых для зрительных залов, заводов и т. Д. Краткое описание этих крыш представлено ниже:

1. Плоская крыша

Эти крыши почти плоские.Однако для отвода дождевой воды дается небольшой уклон (не более 10 °). Все типы верхних этажей могут служить плоской кровлей. Часто верх этих крыш обрабатывают гидроизоляционными материалами, например, смешивая гидроизоляционные химикаты в бетоне, получая бетон Coba. С появлением надежных методов гидроизоляции такие крыши возводят даже в районах с сильными дождями.

Преимущества плоских крыш:

  • Крышу можно использовать как террасу для игр и праздников.
  • На более позднем этапе крышу можно преобразовать в пол, добавив еще один этаж.
  • Подходит к любой форме здания.

  • Надземные резервуары для воды и другие службы могут быть легко обнаружены.

  • Их легко сделать пожаробезопасными по сравнению с скатной кровлей.

Недостатки плоских крыш:

  • Они не могут покрывать большие площади без столбцов.
  • Проблемы с утечкой могут возникнуть в последнее время также из-за развития трещин.Как только возникает проблема утечки, требуется дорогостоящее лечение.

  • Дедвейт плоских кровель больше.

  • В местах снегопада следует избегать плоских крыш для снижения снеговой нагрузки.

  • Первоначальная стоимость строительства больше.

  • Скорость возведения плоских крыш меньше.

Типы плоских крыш: Все типы, перечисленные для верхних этажей, могут использоваться в качестве плоских крыш.

2.Скатная крыша

В районах с сильными дождями и снегопадами используются покатые крыши. Уклон кровли должен быть более 10 °. У них также может быть наклон от 45 ° до 60 °. Наклонные крыши известны как скатные крыши. Наклонные крыши предпочтительны в больших пролетных конструкциях, таких как мастерские, фабричные здания и склады. На всех этих крышах, покрывающих листы, такие как лист A.C., G.I. листы, плитка, шифер и т. д. опираются на подходящие конструкции. Скатные крыши подразделяются на

(B) Двойная или прогонная крыша

(C) Ферменная крыша

(A) Одинарная крыша

Если пролет кровли менее 5 м, используются следующие типы одинарных крыш.

(i) Односкатные крыши
(ii) Сдвоенные крыши
(iii) Крыша закрытого типа
(iv) Крыша воротниковой балки

На всех этих крышах стропила, размещенные на расстоянии от 600 мм до 800 мм, являются основными элементами

, принимающими нагрузку на крышу. Рейки перебегают стропила для поддержки плитки. На рис. 1.3

показаны различные типы одинарных крыш.

Рис: 1.3 одинарные крыши

(B) Двойная или обрешеточная крыша

При превышении пролета стоимость стропил увеличивается и односкатная крыша

становится нерентабельной. Для пролетов предпочтительнее использовать крыши с двойными прогонами более 5 м. Промежуточная опора

дается стропилам прогонами, опирающимися на балки воротника. На рис. 1.4

показана типичная двойная или прогонная крыша.

Рис: 1.4 Двойные или прогоны

(c) Фрезерованная крыша

Если пролет больше, то для поддержки наклонных крыш используется каркас из тонких элементов. Эти рамы известны как фермы. Ряд ферм может быть размещен в продольном направлении, чтобы освободить более длинные залы без стен. На фермах предусмотрены прогоны, которые, в свою очередь, поддерживают листы крыши. Для пролетов можно использовать деревянные фермы до 9 м, но для более крупных пролетов стальные фермы необходимы. В случае деревянных ферм выполняются подходящие столярные стыки для соединения различных элементов в стыке.Также используются болты и ремни. В случае стальных ферм соединения выполняются с использованием косынок, болтов, заклепок или сварки.

В зависимости от пролета используются фермы разной формы. Конец ферм опирается на стены или колонну. На рис. 1.5 показаны различные формы используемых ферм. На рис. 1.6 показана типичная деревянная ферма, а на рис. 1.7 показаны детали типичной стальной фермы.

Рис: 1.5 типов ферм
Рис. 1.6 Типовая деревянная ферма
Рис. 1.7 Стальная ферма крыши

3. Кожухи и складчатые пластинчатые крыши

Кровля-оболочка может быть определена как криволинейная поверхность, толщина которой мала по сравнению с другими размерами. В этих крышах большая нагрузка передается за счет сжатия мембраны, а не за счет изгиба, как в случае обычных конструкций из плит и балок.Пещеры имеют естественные ракушечные крыши. Исследование мест поклонения, построенных в Индии, Европе и исламских странах, показывает, что сооружения из раковин использовались в течение последних 800–1000 лет. Однако в средние века раковины были массивными каменными конструкциями, а в настоящее время тонкие R.C.C. ракушечные крыши построены для покрытия больших площадей без колонн. На рис. 1.8 показаны наиболее часто используемые ракушечные крыши.

Преимущества и недостатки панцирных крыш

Преимущества панельных кровель:

(a) Хороший с эстетической точки зрения

(b) Расход материала значительно меньше

(c) Опалубку можно снять раньше

(d) Можно покрыть большие площади без колонн.

(a) Верхняя поверхность изогнута, поэтому теряется преимущество террасы.

(б) Опалубка стоит дорого.

Рис. 1.8 Типы скорлупы
Рис. 1.9 Типы складчатых пластинчатых крыш

Фальцованные пластинчатые крыши можно рассматривать как плиту с множеством складок. Эти крыши также известны как шатровые плиты, призматические оболочки и плоские конструкции.В этих конструкциях также уменьшается изгиб, и большая нагрузка передается при сжатии мембраны. Однако сложенные пластины не так эффективны, как ракушки. На рис. 1.9 показаны типичные складчатые пластинчатые крыши.

Преимущества и недостатки фальцевых пластинчатых кровель по сравнению с кровельными панелями

(a) Требуемая опалубка относительно проще.

(b) Можно использовать подвижную опалубку.

(c) Дизайн предполагает более простые расчеты.

(a) Сложенные пластины потребляют больше материала, чем оболочки.

(b) Опалубку можно снять через 7 дней, а в случае оболочки - немного раньше.

Кровельные покрытия для скатных крыш Для скатных крыш доступны различные типы покрытий, и их выбор зависит от климатических условий, производственных мощностей, наличия материалов и финансовой доступности владельца. Обычно используемые материалы для покрытия скатных крыш:

  1. Солома
  2. Гонт
  3. Плитка
  4. Сланец
  5. Асбестоцемент (A.C.) листов
  6. Листы из оцинкованного железа (G.I.)

(1) Соломенное покрытие

Эти покрытия предназначены для небольших пролетов, в основном, для жилых домов в деревнях. Солома - это кровельное покрытие из соломы, тростника или подобных материалов. Солома хорошо пропитывается водой или огнестойким раствором и укладываются упакованные пучки торцом в сторону канавы. Толщина от 150 мм до 300 мм. Их привязывают веревками или шпагатами к несущим конструкциям.Несущая конструкция состоит из круглых бамбуковых стропил, расположенных на расстоянии от 200 мм до 300 мм, над которыми уложены расколотые бамбуковые балки, уложенные под прямым углом на небольшом расстоянии. Утверждается, что тростниковая солома может прослужить от 50 до 60 лет, а солома - от 20 до 25 лет.

Преимущество соломенных крыш в том, что они дешевы и не требуют квалифицированных рабочих для их строительства.

К недостаткам они относятся очень плохо огнестойкие и укрывают крыс и других насекомых.

(2) Битумная черепица

Деревянная черепица - это не что иное, как расколотые или распиленные тонкие куски дерева.Их размер варьируется от 300 мм до 400 мм, а длина от 60 мм до 250 мм. Их толщина варьируется от 10 мм на одном конце до 3 мм на другом конце. Их прибивают к несущим конструкциям. Их обычно используют в холмистой местности для строительства недорогого жилья. У них очень плохая устойчивость к огню и термитам.

(3) Плитка

В разных регионах производят различные глиняные плитки. Они служат хорошими укрывными материалами. Плитка опирается на рейки, которые, в свою очередь, поддерживаются стропилами / фермами и т. Д.Плитки Аллахабада, плитки Мангалора - отличные соединяющиеся плитки. Они также придают хороший внешний вид.

(4) Сланец

Сланец - это осадочная порода. Его цвет серый. Его легко расколоть на тонкие листы. Сланцы размером от 450 до 600 мм шириной, длиной 300 мм и толщиной от 4 до 8 мм используются в качестве материала для покрытия скатных крыш на участках, где поблизости расположены сланцевые карьеры. Хороший сланец - твердый, прочный, долговечный. Они имеют грубую текстуру и при ударе издают звон колокольчика.Они не впитывают воду.

Рис. 1.10 Листовая кровля переменного тока

(5) Листы переменного тока

Асбестоцемент - это материал, состоящий из 15 процентов асбестовых волокон, равномерно распределенных и спрессованных с цементом. Выпускаются они достаточно большого размера. Ширина листа переменного тока варьируется от 1,0 до 1,2 м, а длина от 1,75 до 3,0 м. Чтобы получить достаточную прочность тонких секций, их изготавливают с гофрами или с гофрами Траффорда [Рис: 1.10]. Они крепятся к стальным прогонам с помощью J-образных болтов. Кровля достаточно экономичная, водонепроницаемая. Однако не очень хорошее термическое сопротивление. Они обычно используются в качестве укрывных материалов на складах, подъездах или для больших залов. В зрительных залах и т. Д., Если используются эти листы, предусмотрены подвесные потолки, обеспечивающие хорошее тепловое сопротивление.

(6) Г.И. Листы

Гофрированные листы из оцинкованного железа выпускаются размерами от 1,0 до 1,2 м шириной и длиной 1,65 м. Оцинковка железа делает их нержавеющими.Они крепятся к стальным прогонам с помощью J-образных болтов и шайб. Они прочные, пожаробезопасные, легкие и не требуют ухода. Они обычно используются в качестве покрывающих материалов для складов, навесов, навесов и т. Д. В таблице 1.11 сравниваются листы GI и AC для кровельного покрытия.

Таблица 1.11 Сравнение листов GI и AC

Как в следующий раз увеличить долговечность крыши вдвое: установите ее правильно! |

Tidewater Cove - красивый городской дом на озере Ланье в Флори-Бранч, штат Джорджия, построенный в 2003 году.Он находится недалеко от тренировочного лагеря Atlanta Falcons и находится в одном из самых быстрорастущих районов региона. К сожалению, кровельные системы Tidewater Cove прослужили не так долго, как должны - несколько проблем сократили долговечность крыши вдвое. Примерно через десять лет кровельные системы начали выходить из строя.

Компания Sentry Roof заменила крыши всех 28 зданий в конце прошлого года, заменив трехслойные крыши из асфальтовой черепицы архитектурной битумной черепицей. Мы также заменили 47 металлических навесов. Теперь комплекс выглядит полностью обновленным.Новые цвета и правильная техника укладки творит чудеса с соседями.

Вот что мы улучшили, что мы установили и как мы продвигались с проектом. И одну вещь, к сожалению, мы не смогли исправить из-за проблем со строительством.

Что мы улучшили

Коньковые вентиляционные отверстия

Исходные коньковые вентиляционные отверстия не были непрерывными. Коньковый вентиляционный канал должен проходить вдоль крутого козырька крыши от одной стороны до другой.Непрерывное вентиляционное отверстие позволяет воздуху входить через потолок и естественным образом выходить через вентиляционное отверстие наверху - это поддерживает постоянную температуру воздуха на чердаке. С другой стороны, без непрерывной вентиляции на чердаке воздух остается внутри чердака и летом становится очень жарко.

У оригинальной крыши было только 10 футов конькового вентиляционного отверстия, вероятно, для экономии денег. Войлочная бумага была уложена так, что она проходила вверх по одной стороне крыши, через конек и вниз по другой стороне, что нормально, но на коньке не было достаточно надрезов.В результате система не получала необходимого воздушного потока, черепица высохла и потрескалась, а кровельная система преждевременно вышла из строя.

Мы, конечно, правильно установили новые коньковые вентиляционные отверстия, так что владельцы не только получат более долговечную кровельную систему, но и, вероятно, теперь будут экономить деньги на счетах за электроэнергию.

Капельные кромки

Капельные кромки не были установлены на исходных крышах. Водосточная кромка закрывает щель между карнизом и кровельной черепицей.Без водостока на чердак могут попасть дикие животные. Именно это и произошло - владельцы сообщали о птицах на чердаках. На этот раз мы установили алюминиевые отливы для кодирования. Теперь нужно будет пригласить всех посетителей дикой природы.

Ледяной и водный щит

Ледяной и водный щит не был установлен в долинах кровли. Ледо- и водяной экран создают водонепроницаемое перекрытие, предотвращающее попадание влаги в кровельную систему. Долины - особенно уязвимые места, потому что там может скапливаться вода, особенно если в долине есть листья и другой мусор.Теперь у владельцев есть ледяной и водный щит шириной три фута, защищающий долины и всю кровельную систему.

Что мы установили

Владельцы выбрали битумную черепицу двух цветов из линейки GAF Timberline Architectural - Barkwood и Slate. Для маркиз выбрали 11 разных цветов металла от MBCI Slimline. Чтобы решить, какие цвета лучше всего подходят для различных цветов дверей и ставен, потребовалось несколько дней езды на гольф-каре, а президент ассоциации домовладельцев заполнил таблицы.

Для подкладочного слоя кровельной системы мы повысили уровень рубероида с 15 фунтов до синтетического войлока . Кусок фетра весом 15 фунтов почти как бумага - его можно порвать. Это означает, что если во время шторма оторвется черепица, войлок порвется. Но синтетический фетр намного прочнее, легче, не впитывает воду и устойчив к разрыву. Таким образом, если шторм сорвет черепицу, синтетический войлок останется на месте и защитит кровельную систему. Кроме того, он более безопасен для установщиков, так как имеет более надежное сцепление с дорогой, что делает его более устойчивым к скольжению даже на крутых склонах.Цена на синтетический войлок не намного выше 15-фунтового войлока. Это отличное вложение, которое окупается за счет увеличения срока службы крыши.

Как мы устанавливали

Наша стратегия заключалась в том, чтобы начать с задней части комплекса и продвигаться к передней, пока не будут построены все 28 зданий. Мы уведомили каждого жильца здания за 48 часов, чтобы они могли убрать свои ценности со своих крыльцов и припарковать свои автомобили подальше от рабочей зоны. Работая от здания к зданию и уведомляя нас заранее, мы смогли быстро развиваться, не доставляя никому неудобств слишком долго.

Мы также использовали магнитную щетку каждый час для сбора гвоздей с рабочего места во время установки и убирали мусор ежедневно .

Завершив перетяжку кровли, мы установили металлические навесы. Установка навесов была менее трудоемким процессом и не доставляла неудобств владельцам.

Самая удивительная часть проекта включала сушилку vents . Большинство таунхаусов было построено с вентиляционными отверстиями для сушки, проходящими через крыши.Обычно сушилки вентилируются через стены. Эти вентиляционные отверстия на крыше были сделаны из дешевого пластика, и их нужно было заменить в процессе ремонта крыши - нам пришлось специально заказать 200 новых вентиляционных отверстий в Колорадо, потому что они не очень популярны на юго-востоке.

Одна вещь, которую мы не смогли исправить.

В целом мы заменили в общей сложности 180 листов плохого настила - это значительная сумма, но у нас не было выбора. Настил пришлось заменить, иначе новая крыша тоже выйдет из строя.В одном из зданий была другая проблема. Каркас не был завершен должным образом, поэтому крыша телеграфировала или обнажала неровности и впадины ферм внизу. Если фермы не отвесные, крыша не станет плоской, и она будет выглядеть шаткой и неровной. Даже новенький настил, установленный на не отвесных фермах, телеграфирует.

К счастью, только в одном здании была эта структурная проблема, поэтому вместо того, чтобы снимать недавно установленную крышу и начинать с нуля с новыми фермами, владельцы решили жить с телеграфом.Новая кровельная система в этом конкретном здании по-прежнему будет работать так, как задумано, и получит полную гарантию производителя, несмотря на телеграфирование, потому что она была установлена ​​правильно.

Соседние сообщества

Мы должны признать, что были встревожены тем, что мы видели в соседних сообществах, когда мы ремонтировали крышу Tidewater Cove. В соседнем комплексе, которому едва исполнилось два года, уже был прогиб палубы, и фермы телеграфировали. А черепица с тремя выступами кровельной системы уже начала выглядеть устаревшей.Судя по тому, что мы могли видеть, мы полагаем, что владельцы этих таунхаусов также столкнутся с системами кровли, которые не прослужат так долго, как следовало бы.

Если в этой истории про кровли есть мораль, так это то, что вы получаете то, за что платите. Срезание углов приводит к преждевременной деградации крыши - кровля прослужит вдвое меньше, чем должна, - не редкость, когда проблемы с установкой усугубляются. В конце концов, деньги, сэкономленные с помощью некачественной кровельной системы, не стоят того, чтобы жертвовать долговечностью крыши, и не являются хорошим вложением для владельца недвижимости.

И если и есть луч света в этой истории, так это то, что Приливная бухта теперь лучше защищена - и выглядит лучше! - чем когда-либо. Владельцы имеют кровельные системы, которые работают должным образом, и имеют ограниченную пожизненную гарантию, а их новые навесы имеют 20-летнюю гарантию на окраску и отделку.

Дом с двойной крышей / SUEP

© Кай Накамура

+ 9

ShareShare
  • Facebook

  • Twitter

  • Pinterest

  • 0

    31

    0

    0 Whatsapp Или

    https: // www.archdaily.com/793633/double-roof-house-suep
    • Площадь Площадь этого архитектурного проекта Площадь: 1308 м²
    • Год Год завершения данного архитектурного проекта Год: 2013
    • Фотографии Фотографии: Кай Накамура
    • ПроизводителиБренды с продуктами, использованными в этом архитектурном проекте
    © Кай Накамура

    Текстовое описание предоставлено архитекторами. Создайте прохладное пространство, контролируя солнечный свет, как в огромном «СУДАРЕ» (тростниковый экран).
    Одноэтажный дом построен на большом участке посреди жилого массива, в окружении невысоких холмов. Поскольку соседние постройки представляют собой в основном малоэтажные дома, на участок почти не падает тень, в результате чего участок всегда находится под солнечным светом в дневное время.

    © Кай Накамура

    Поэтому мы решили подвесить огромный «СУДАРЕ» на участке, чтобы создать прохладную энергию в его тени, а затем расположить четыре коробки, которые образуют дом на его дне.Верхняя крыша сделана из разреженной древесины 75 мм на 75 мм, уложенной в шахматном порядке. Расстояние между его концами составляет ок. 40 мес.

    © Кай Накамура План © Кай Накамура

    Чтобы обеспечить такое расширение, мы использовали систему стальных стержней из ПК, например, в конструкции подвесного моста, подвешенную на стальной балке, расположенной на бетонной пилястрах. Этот «SUDARE» предназначен для защиты от солнечного света, падающего на поверхность крыши. В промежутке между четырьмя корпусами под огромным «СУДАРЕ» было создано удобное наполовину открытое пространство.С перекрытием конического ландшафта, образованного из остатков почвы, и ландшафта слегка приподнятых холмов, огромная СУДАРЕ, изогнутая под действием силы тяжести, создает прекрасный вид.

    Деталь

    Строительные проблемы: Двойная крыша из стальных ферм

    Статья и фото Грега Хавела

    В течение последних нескольких лет на веб-сайтах пожарных служб и в публикациях пожарных служб появилось несколько статей об установке «двойных крыш» или «дождевых крыш» поверх оригинальных строительных и кровельных материалов.Они устанавливаются для устранения протечек с крыши и обеспечения лучшего дренажа с крыши; и обеспечить место для дополнительной теплоизоляции под крышей. Эти двойные крыши обычно строятся из ферм, фанеры или обшивки OSB, а также черепицы из асфальта, дерева или металлической кровли.

    (1)

    На фото 1 показана вторая крыша, добавляемая к школьному зданию на юго-востоке Висконсина. Первоначальная школа была построена в 1938 году, с односкатной крышей на стропилах и досках.В период с 1952 по 1993 год были построены четыре пристройки с плоскими крышами, поддерживаемыми стальными балками и гофрированными стальными или деревянными настилами крыш. Эта вторая крыша добавляется к одному из пристроек, чтобы устранить утечки в существующей крыше; обеспечить лучший водоотвод с крыши; и чтобы дополнения больше походили на оригинальное школьное здание. Эти легкие стальные кровельные фермы настолько высоки, что их приходится отправлять по частям; и после того, как базовая часть установлена ​​на место и должным образом закреплена, верхняя часть «закреплена» поверх нее.После того, как фермы будут полностью установлены и закреплены, будет применена фанерная обшивка крыши, затем войлочная кровля и битумно-стекловолоконная черепица.

    (2)

    На фото 2 крупным планом показан подшипниковый узел на конце фермы. Подшипниковый узел, за исключением выступа, который крепится винтами с каждой стороны, имеет такое же поперечное сечение, что и верхний и нижний пояса ферм. Эта сложная форма с множеством изгибов на 90 градусов делает его намного прочнее и устойчивее к изгибам, чем простой С-образный канал.Элементы перемычки имеют квадратную или прямоугольную форму и имеют более простую форму, но сделаны из той же оцинкованной листовой стали.

    (3)

    На фото 3 показан другой вид этих ферм. Видны верхняя и нижняя части ферм, а также соединяющие их распорки из оцинкованного листового металла.

    Слева от стрелы вилочного погрузчика отчетливо виден дымовой барьер, сделанный из гипсокартона типа X размером 5/8 дюйма, который прикручивается к лицевой стороне фермы.Согласно строительным нормам, дымовые барьеры должны устанавливаться на чердаках для предотвращения распространения продуктов сгорания по всему чердаку.

    (4)

    Фотография 4 - это еще один вид того же места, на котором показаны фермы, составляющие вальмовую крышу и фронтон справа.

    После того, как остальные фермы будут скреплены, обшиты и обшиты черепицей, на новый чердак будет введен слой стекловолоконной теплоизоляции для изоляции потолков классных комнат второго этажа.

    Эти двойные крыши опасны для пожарных:

    • Более крутой уклон, чем на оригинальной крыше, затрудняет вентиляцию
    • Легкая конструкция (фермы) снижает несущую способность крыши
    • Легкая конструкция (фермы) сокращает время до обрушения кровли при пожаре в пространстве фермы
    • Создание нового пустого пространства, которое может влиять на поведение при пожаре и переносить продукты горения из зоны возникновения пожара в другие части здания
    • Сделать вертикальную вентиляцию невозможной, потому что оригинальная крыша, которую также необходимо проветривать, недоступна.
    • Оригинальная резиновая кровельная мембрана, оставшаяся под изоляцией, которая может пиролизоваться и выделять токсичные и горючие газы при нагревании или сгорании.

    Наличие двойной или дождевой крыши на любом здании требует отметки в предварительном плане здания. В этих новых пустотах вряд ли будут автоматические пожарные разбрызгиватели, если они не будут и в остальной части исходного здания.

    Подробнее о двойных крышах читайте в статьях «Строительные концерны» от 12 июля 2012 г .; и 12 ноября 2007 г .; и статья в журнале Fire Engineering за январь 2008 г. о каркасе из стальных шпилек.Также поищите в Интернете «двойные крыши», «дождевые крыши» и «стальные шпильки».

    Загрузите эту статью в формате PDF ЗДЕСЬ .

    Грегори Хавел - член пожарной службы города Берлингтон (Висконсин); заместитель начальника и инструктор по обучению в отставке; и 30-летний ветеран пожарной службы. Он сертифицированный в Висконсине инструктор по пожарной безопасности II, пожарный инспектор II и пожарный инспектор; адъюнкт-инструктор по программам противопожарной службы в Техническом колледже Гейтвэй; и директор по безопасности Scherrer Construction Co., Inc. Гавел имеет степень бакалавра колледжа Св. Норберта; имеет более чем 30-летний опыт управления объектами и строительством; и представил классы в FDIC.

    Что такое двускатная крыша?

    Типы крыш: Двухскатные крыши

    Одна из основных частей каждого дома - это крыша, и чем прочнее и красивее крыша, тем красивее выглядит ваш дом. Есть много разных типов крыш, из которых вы можете выбрать для своего дома в зависимости от вашего вкуса и окружения дома.Одно можно сказать наверняка: у вас должна быть прочная крыша, чтобы противостоять сильному ветру, граду, сильному снегопаду или проливным дождям. Если вы идете на компромисс с качеством вашей кровли, вам придется заплатить цену.

    Перед тем, как выбрать тип крыши, вы должны также помнить о погодных условиях в вашем районе. Если вы живете в районе с сильными ветрами, то шатровая крыша вам подойдет. Вы можете видеть, что есть двухскатные крыши, которые считаются действительно прочными и могут выдерживать и противостоять суровым погодным условиям.Эти крыши прочнее любых других типов кровли.

    Двухскатная крыша становится прочнее за счет опоры на стропила. Эта опора обычно обеспечивается балкой, которая помещается в центре под стропила. Эту балку иногда также называют прогонами. Этот тип кровли также считается одним из традиционных и наиболее часто используемых видов кровли. Если вы хотите описать этот тип крыши простыми словами, вы можете сказать, что это треугольник, у которого две поверхности соединены коньком наверху.

    Они дополнительно поддерживаются гребнем, соединяющим несущие стены сверху. Концевые треугольники известны как фронтоны, которые в основном используются для установки окон для естественного света и воздуха.

    Почему следует выбирать двускатные крыши

    Самое лучшее в этих двускатных крышах - их легкость в использовании, потому что на них можно легко установить различные виды кровельного покрытия. Эти двускатные крыши могут быть асимметричными и симметричными, но в большинстве случаев предпочтительны симметричные, имеющие равные поверхности в виде идеального треугольника.Одна вещь, которую вы должны знать перед строительством такой крыши, заключается в том, что ее не очень легко построить, поэтому вам потребуется некоторый опытный труд для выполнения этой задачи.

    Так что, если вы думаете, что у вас есть контроль над строительными материалами и другими формальностями, тогда вы можете взяться за задачу в противном случае, настоятельно рекомендуется воспользоваться помощью профессионального подрядчика, который сделает эту работу за вас. Это рекомендуется, потому что, если вы начнете задание самостоятельно и не сможете его завершить, вы потеряете как деньги, так и время.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
