Утеплитель для сендвич труб: Изготовление дымохода сэндвич своими руками, схема, монтаж

Содержание

Какая бывает базальтовая вата для дымохода – применение цилиндров (скорлупок), матов и картона из каменной ваты


Для утепления нержавеющей, асбестовой, керамической трубы, используется базальтовая вата для дымохода. С помощью утеплителя на основе базальтовых волокон, делают противопожарные зазоры в плитах перекрытия и кровельном проходе.

От правильного выбора базальтовой изоляции, зависит работоспособность и энергоэффективность отопительного оборудования, системы дымоудаления.

Можно ли использовать базальтовый утеплитель для дымохода

Базальт, применяемый при производстве дымоходов, является одним из видов минеральных утеплителей. Ещё одно название материала – каменная вата. Изготавливают теплоизоляцию из отходов породы габбро-базальта. В процессе производства, порода измельчается и расплавляется, растягивается на тонкие стекловолокна.

Температура плавления в печи 1500°С. Толщина вытягиваемых волокон не более 7 микрон, длина 5 см. Полученные нити дважды пропускают через пресс, предварительно нагрев до 300°С. Полученную теплоизоляцию отличает огнестойкость, экологичность, прочность и другие характеристики. Не удивительно, что крупнейшие производители используют огнезащитный базальтовый утеплитель для дымоходов.

Характеристика базальтового волокна для дымохода

Утепление дымохода базальтовой ватой, учитывая характеристики материала, вполне оправдано. В процессе производства материал приобретает следующие достоинства:

  • Низкая теплопроводность – в зависимости от марки, значение теплоизоляции материала находится в пределах от 0,032 до 0,048 ватта на метр на Кельвин. Такие же характеристики имеет вспененный каучук, пенополистирол, пробка.
  • Гидрофобность – влага оседает на поверхности и не может попасть внутрь. Даже во влажных помещениях или под воздействием атмосферных осадков, каменная вата сохраняет свои эксплуатационные и теплоизоляционные характеристики. Поэтому выбор базальтовой ваты для изоляции дымохода, устанавливаемого на улице, это действительно хорошее решение.
  • Сопротивляемость огню – базальтовая вата, без потери прочности, нагревается до температуры 1114°С. При более высокой температуре начинается плавление материала. Данная способность позволяет выдерживать даже прямое воздействие открытого огня. Температура дымохода, даже при возгорании сажи, не превышает 1000°С, поэтому базальт подходит для утепления любых систем дымоотведения, независимо от принципа работы и типа используемого топлива.
  • Прочность и устойчивость к проседанию – волокна каменной ваты располагаются как вертикально, так и горизонтально, что приводит к возможности выдерживать нагрузку на сжатие от 5 до 80 килопаскалей. В течение всего срока эксплуатации, материал не меняет своей формы. Допускается деформация не более 10%.

Базальтовая вата для изоляции труб дымохода рекомендуется для использования при изготовлении противопожарных разделок, монтажа во влажных помещениях, а также наружной отделки.

Где применяется базальт в дымоходных системах

Характеристики базальтового волокна позволили существенно расширить сферу применения, по сравнению с обычными минеральными утеплителями. В дымоходных системах, каменная вата используется в следующих целях:

  • Сэндвич трубы – утепление стального дымохода базальтовой ватой осуществляется в заводских условиях, что обеспечивает высокие теплотехнические характеристики и отсутствие мостиков холода. Конструкцию сэндвич трубы отличает небольшой вес, теплостойкость и хорошие теплотехнические характеристики.
  • Керамические трубы с наружной оболочкой из нержавейки – внутрь конструкции вставляются цилиндры из базальтовой ваты, толщиной 3-4 мм. Отсутствие швов увеличивает и без того высокие теплоизоляционные характеристики.
    Керамику, устанавливаемую в керамзитобетонные блоки, утепляют во время монтажа. Обмотать трубу дымохода можно изоляцией толщиной 30/40/50 мм. Закрепляют вату с помощью хомутов.
  • Изоляция труб одностенного стального дымохода базальтовой ватой. Для этих целей рекомендовано применять фольгированный базальт для дымохода. Фольгированная каменная вата позволяет снизить теплопотери и защитить трубу от внешнего воздействия атмосферных осадков.
  • Изоляция в проходках – кровельная разделка для дымохода, а также проход в плитах перекрытия, согласно требованиям ПБ и СНиП, изолируется негорючим материалом. Зазоры между трубами и конструкциями заполняют каменной ватой.
    Несгораемый фольгированный базальтовый утеплитель для дымоходов используют и для изготовления противопожарной разделки, защищая им деревянные элементы здания, расположенные в непосредственной близости от нагревающихся поверхностей.
  • Изоляция короба дымохода – чтобы предотвратить появления окислов на кирпичных каналах, требуется провести утепление стенок. Для этой цели оптимально подойдут жесткие плиты из базальта, позволяющие впоследствии выполнить отделку под штукатурку, укладку керамической плитки и т.д.

Базальт предназначен для утепления труб дымоотведения, расположенных внутри и снаружи здания, изготовления противопожарных разрывов и узлов прохождения дымохода через конструкции.

Виды базальтового утеплителя для теплоизоляции дымоходов

Выбор марки базальтовой ваты зависит от желаемых теплотехнических характеристик. Материал подбирается в зависимости от особенностей эксплуатации, типа конструкции дымохода. Также придется определиться с подходящей изоляцией для изготовления кровельной разделки и узлов прохождения через стену, и плиты перекрытия.

Базальтовые теплоизоляционные скорлупки (цилиндры)

Теплоизоляционные скорлупы для дымоходов из базальта применяются в промышленных и бытовых системах дымоотведения. По толщине стенок, подразделяются на несколько марок: 55, 75, 90, 110, 150, 200. Скорлупки поставляются отрезками по 1 метр каждый.

Устанавливая прессованный базальтовый цилиндрический утеплитель, руководствуются требованиями, изложенными в СНиП 2.04.14-88, и конкретно, следующими указаниями:

  • Цилиндры имеют продольный шов для удобного монтажа на трубы. Утеплитель закрепляют бандажами из тонколистовой оцинкованной или нержавеющей стали, с толщиной не менее 0,8 мм. В качестве альтернативы используют вязальную проволоку из нержавеющей или черной стали, с диаметром 1,2 и 2 мм соответственно.
  • Негорючие базальтовые теплоизоляционные элементы цилиндров устанавливают с разбежкой по швам. Стыки изолируются алюминиевым скотчем.
  • Монтажные работы начинают от фланца. Фольгированный утеплитель не нуждается в защитном покрытии. В остальных случаях изготавливается кожух или металлическая обсадка для изоляции.


Применение базальтового утеплителя в дымоходах сэндвич системы, в виде теплоизоляционных цилиндров, ограниченно трубами с температурой отходящих дымовых газов не более 300°С.

Изолирующие маты из базальта (обычные и сверхплотные)

Маты из базальта применяются для изоляции греющихся поверхностей, при температуре от 450-700°С. Методы эксплуатации регламентируются ГОСТ-16381. Подбирают утеплитель по следующим параметрам:

  1. Плотности.
  2. Виду облицовки.
  3. Одно иди двухсторонняя прошивка материала.
  4. Предельной температуры эксплуатации.


В первую очередь необходимо обратить внимание на заявленную плотность базальтовой ваты. Для подключения к твердотопливным агрегатам подойдет каменная вата с коэффициентом 30-125 кг/м³. Материал не имеет обкладочного слоя и способен выдержать постоянную рабочую температуру 700°С.

Негорючий базальтовый утеплитель высокой плотности, используют при изготовлении узлов прохождения, а также утепления дымоходов любой конструкции.

Для наружного и внутреннего утепления одностенных труб используют базальтовый мат с фольгой. При условии монтажа внутри здания, отсутствует необходимость в изготовлении защитной обшивки. Фольгированная прослойка соединена с утеплителем посредством прошивки.

Использовать прошивные маты для стенового прохода дымохода не рекомендуется. Можно устанавливать маты для утепления потолков в месте прохода дымоходных труб, изготовления противопожарных разделок.

Картон из базальтовых волокон

Одна из новинок на рынке теплоизоляционных материалов – картон из базальтовых волокон. Основные характеристики базальтокартона:

  • При небольшой толщине, имеет высокую плотность и способен выдерживать температуру до 900°С.
  • Применяется в качестве огнеупорных покрытий во время установки дровяных и твердотопливных печей, котлов.
  • Устойчив к вибрации и влаге.
  • Срок службы не менее 50 лет.
  • Толщина базальтового картона : 5/10/14/19 мм.
  • Допускается создание многослойных конструкций, для увеличения теплоизоляционных свойств.


Изолировать металлический дымоход, обернув его базальтовым фольгированным картоном достаточно просто. Материал хорошо сгибается по окружности. После обматывания трубы, утеплитель фиксируют хомутами.

Допускается изоляция дымохода фольгированным базальтовым картоном для любых видов систем дымоотведения. После монтажа нет необходимости в изготовлении дополнительной защитной конструкции.

Защитный экран с базальтом устанавливают в качестве противопожарной разделки, защищая деревянные стены, находящиеся рядом с нагревающейся трубой.

Марки базальтового утеплителя для дымоходной изоляции

Различными производителями, потребителю предлагаются более нескольких десятков наименований базальтовых утеплителей. Некоторые изготавливаются за рубежом, другие на отечественных предприятиях.

Судя по отзывам покупателей, популярностью пользуется продукция следующих компаний:

  • Базальтовая вата Rockwool – изготавливается на предприятиях одноименной компании, расположенной в Дании. По своим характеристикам: гидрофобности, звуко и теплоизоляции, а также механической прочности, Rockwool существенно обгоняет аналоги других производителей. Базальтовую вату Rockwool используют компании производители, для утепления готовых керамических дымоходов Schiedel, Effe2 и других.
  • Базальтовая вата URSA – изначально изготавливалась в Италии. Нас сегодняшний день компания имеет 14 крупных производственных центров, расположенных в Европе, Ближнем Востоке и Азии, что в результате не могло не отразиться на качестве продукции. Компания URSA специализируется на утепление промышленных и бытовых помещений, и пользуется популярностью за счет хорошего соотношения цены и качества выпускаемой продукции.
  • Базальтовая вата Izovat – утеплитель, изготавливаемый в ближнем зарубежье, в Украине. В ассортимент продукции входят минеральные плиты с плотностью от 30 до 200 кг/м³. Обратить внимание стоит на марку, предназначенную для утепления кирпичных дымоходных каналов с последующим оштукатуриванием поверхности. Толщина плит Izovat от 30 до 200 мм.
  • Базальтовая вата Paroc – шведская компания, специализируется на производстве каменной ваты еще с 30-х годов прошлого столетия. Производственные цеха Paroc находятся исключительно в странах ЕС, что позволяет поддерживать высокий уровень качества и полное соответствие нормам безопасности, действующим в Европе.
    Базальтовые цилиндры Paroc можно использовать для изоляции железных труб дымоходов. Для этого компания разработала серии Paroc Pro Section и Paroc Pro Bend +покровный слой, обеспечивающие максимальную теплоизоляцию и защиту стальных конструкций.


При выборе базальта для утепления труб, ориентироваться главным образом необходимо на теплотехнические характеристики, указанные производителем. На базе крупных концернов были разработаны модификации, специально предназначенные для систем дымоотведения.

Особенности утепления дымохода базальтовой ватой

Кроме правильного выбора базальтового утеплителя, необходимо побеспокоиться о соблюдении правил монтажа. Как показывает практика, особенно часто нарушаются следующие нормы:

  • Толщина слоя базальтовой ваты в проходках через деревянные конструкции не менее 5 см. Отдаленность от несущих балок как минимум 1 м.
  • Если требуется уложить материал в несколько слоев, правильно раскладывать огнестойкую базальтовую плиту со смещением, чтобы перекрывать стыки нижнего листа верхним. Это же правило действует и в случае монтажа цилиндрического утеплителя. Продольный шов каждой следующей скорлупки смещают на 180°.
  • Устройство прохода дымохода через деревянное перекрытие с применением базальтовой ваты предусматривает применение противопожарной разделки. До горючего материала, от греющей поверхности должно быть от 50-100 мм. Зазор заполняют каменной ватой.
  • Толщина базальтового волокна в дымоходе должна быть не более 40 мм, для наружной изоляции, до 100 мм. Плотность подбирается в зависимости от условий эксплуатации. Для утепления керамических дымоходных труб, подключаемых к твердотопливным котлам, используют базальтовую вату с плотностью от 100 до 200 кг/м³.
  • Нет смысла использовать высокотемпературную базальтовую вату для термоизоляции дымохода, подключенного к газовому или жидкотопливному котлу, так как температура отходящих газов редко превышает 200-300°С. Оптимальной будет установка цилиндрического утеплителя.
  • Расчет необходимого количества базальтовой ваты для утепления дымохода из стали. Подбирается необходимая толщина материала. На упаковке утеплителя указан приблизительный расход ваты при разной толщине слоя. Остается подсчитать размеры окружности в сантиметрах и длину трубы. После этого высчитывается количество упаковок.
  • После утепления однослойной трубы не фольгированным материалом, обязательно изготовление защитной конструкции.


{banner_downtext}

В некоторых строительных магазинах, упаковки с базальтовым утеплителем могу разрезать надвое, либо продавать маты поштучно. Это позволяет приобрести точное количество материала и избежать переплат.

Плюсы и минусы применения базальта для изоляции дымохода

Главным недостатком базальтового утеплителя является его стоимость. В остальном, по сравнению с любыми другими видами теплоизоляции, базальт, несомненно выигрывает. В качестве плюсов материала можно отметить:

  • Низкая теплопроводность – даже при температуре отходящих газов свыше 500°С, базальтовая вата нагревается не более 30°С. Во время кратковременного возгорания сажи и скачка температуры до 900°С, наружный контур сэндвич-трубы не нагреется более 45°С.
  • Негорючесть – материал выдерживает воздействие направленного огня от газовой горелки, не воспламеняясь. Плавиться вата начинает после превышения 1100°С. Поэтому, можно уложить базальтовый утеплитель вплотную к дымоходной трубе и не беспокоиться за безопасность помещения в течение всего срока эксплуатации.

  • Простой монтаж – маты и листы легко режутся обычным малярным ножом. Фиксируется материал с помощью хомутов или вязальной проволоки. Если при монтаже дымоходов укладывать базальтовую вату своими руками, можно существенно сэкономить на проведение работ.
  • Удельный вес даже базальтовой огнеупорной ваты 30 кг/ м³, соответственно, после утепления, масса конструкции дымохода увеличивается совсем ненамного.


Базальтовая вата не имеет аналогов по своим характеристикам и является оптимальным решением при выборе утеплителя для дымохода. Единственное, что ограничивает популярность материала, это высокая стоимость, связанная с особенностями производственного процесса.

Теплоизоляция в сэндвич дымоходах — Rosinox

Немаловажную, а правильнее будет сказать очень важную, роль в сэндвич дымоходах играет утеплитель. Утеплитель располагается между наружной и внутренней трубой и выполняет три задачи: снижает температуру на наружной трубе, оберегая от ожогов, препятствует нагреванию конструкций дома, через которые проходит дымоход и способствует быстрому прогреву дымохода и предохранении его от быстрого остывания.

Рассмотрим подробнее функционал утеплителя.

Уберегает от ожогов

Утеплитель снижает температуру на наружной трубе, оберегая от ожогов. Понятно, что дымовая труба, по которой движутся дымовые газы, будет нагреваться до температуры отходящих газов. Если не брать во внимание экстремальные температуры каминов и печей, то даже на газовых и дизельных котлах температура отходящих газов может достигать 110-250 °C. Согласно EN ISO 13732-1 (табл.1) о пороговых температурах ожога при контакте человека с трубой в течение 1 сек. такая температура представляет опасность для людей, которые могут случайно прикоснуться к дымовой трубе.

И в этом случае (при превышении пороговых величин) изготовитель должен обеспечить защиту от прикосновения. Поэтому так важен слой утеплителя в двустенных дымоходах. И от его толщины будет зависеть коэффициент снижения температуры на наружной трубе. Примерно можно учитывать, что при толщине утеплителя 25 мм, коэффициент уменьшения температуры составляет порядка 0,25. Соответственно, имеем на наружной трубе уже не 110-250 °C, а 28-63 °C, что не представляет угрозы ожога. При установке сэндвич трубы с утеплением 100 мм на печь с температурой дымовых газов 600-700 °C коэффициент снижения температуры ориентировочно составит 0,08, и на наружной стенке дымохода будем иметь около 48-56 °C. Таким образом, утеплитель способен существенно снизить температуру на внешней трубе и уберечь жителей дома от ожогов. Однако всегда надо помнить об аккуратном обращении с дымовой трубой, поскольку данные табл. 1 говорят лишь о безопасном
КРАТКОВРЕМЕННОМ
(1 сек.) прикосновении!

Таблица 1

Материал, используемый для наружной поверхности трубы

Максимально разрешенная температура,

°C (согласно EN ISO 13732-1)

Голый металл

70

Окрашенный металл, толщина слоя 50 мкм

80

Эмалированный металл, слой толщиной 160 мкм

78

Металл, покрытый пластиком, толщина слоя 400 мкм

98

Пластик

93

Защита конструкций дома

Утеплитель препятствует нагреванию конструкций дома, через которые проходит дымоход. Надо понимать, что не всегда конструкции дома изготовлены из негорючих материалов. И зачастую дымоход надо провести через деревянные и прочие горючие материалы. Чем это чревато понимает каждый. Согласно европейскому стандарту EN 1856-1:2009 максимальная температура на поверхности горючего материала, смежного к дымоходу, не должна превышать 85 °C при температуре окружающей среды 20 °C. И добиться выполнения этой задачи помогает качественный утеплитель, применяемый в сэндвич дымоходах. За счет снижения температуры на наружной трубе удается снизить риск возгорания конструкций дома.

Быстрый прогрев

Утеплитель способствует быстрому прогреву внутренней трубы дымохода. Это третья задача, которую выполняет утеплитель в дымоходах ТЕРМО. Третья по счету, но не по значению. Чем же так важна эта функция выполняемая утеплителем? Способствуя быстрому прогреву внутренней трубы, утеплитель тем самым препятствует конденсатообразованию, способствует обеспечению нормативной тяги и требуемой скорости выброса продуктов сгорания.

Благодаря этому уменьшается отложение сажи на внутренней стенке трубы и повышается эффективность теплогенератора. Быстрый прогрев внутренней трубы еще более актуален для «толстых» сталей толщиной порядка 1,0 мм. Естественно, что дымоходные трубы из стали толщиной 0,5 мм будут иметь «моментальный» нагрев и великолепные «тяговые» характеристики.

Требования к утеплителю

Каким же требованиям должен отвечать утеплитель, который используется в сэндвич дымоходах? Какими характеристиками он должен обладать? Ведь, как вы уже убедились, утеплитель играет важную роль. Прежде всего, при выборе утеплителя для дымоходных систем обращают внимание на температуростойкость. Под температуростойкостью понимают ту температуру, при которой материал может эксплуатироваться без изменения своих технических свойств. Также утеплитель должен иметь возможно низкий коэффициент теплопроводности, ведь особенно важно, чтобы теплоизоляционный материал обеспечивал требуемое сопротивление теплопередаче при возможно малой толщине, т.

е. предпочтение надо отдавать высокоэффективным материалам. И наконец, одной из важнейших характеристик для утеплителя является огнестойкость — способность материала выдерживать воздействие высоких температур без воспламенения, нарушения структуры, прочности и других его свойств.

Утеплитель Minol

Именно всем вышеперечисленным требованиям отвечает утеплитель Minol, применяемый в дымоходах ТЕРМО российского производителя Rosinox®.

Minol –это уникальный базальтовый теплоизолятор из супертонкого волокна. В его производстве полностью исключено применение связующих веществ, которые способны выгорать при высоких температурах, ухудшая рабочие характеристики утеплителя и экологический фон. Материал работает в широком диапазоне температур, не боясь частых циклических изменений температуры, что особенно важно для домовладельцев, растапливающих печи и камины в зимнее время.

Рабочая температура данного утеплителя составляет 700 °C, а температура плавления более 1100 °C, что отвечаем самым жестким пожарным испытаниям!

Minol получают путем полного расплава базальта, в его составе отсутствуют горючие примеси, канцерогены и фенол, используемый для связи волокон у многих производителей теплоизолирующей продукции. Что характерно, структура Minol чрезвычайно насыщена хаотично расположенными воздушными микропорами и это гарантирует высокие теплоизоляционные свойства материала. Теплопроводность составляет 0,035 Вт/мК, а это один из лучших показателей среди утеплителей. Плотность утеплителя составляет 40 кг/м3, поэтому при изготовлении сэндвич дымоходов происходит уплотнение до 120 кг/ м

3, что отвечает требованиям к теплоизоляции в дымоходных системах.

Возможности использования

Кроме сэндвич дымоходов, утеплитель Minol может использоваться для тепло- и звукоизоляции стен, перегородок, крыш и перекрытий. Также Minol может быть использован для изоляции печей, различных сушильных установок, морозильного и холодильного оборудования, специальных боксов для высокотемпературной утилизации отходов, установок для сжижения газов, кабельных и вентиляционных шахт.
В своей работе компания Rosinox® ставит во главу угла качество и безопасность выпускаемой продукции, поэтому выбор данного утеплителя не был случайным. Minol действительно отвечает самым жестким требованиям к применению в дымоходных системах!

Как изолировать сэндвич трубы для дымохода

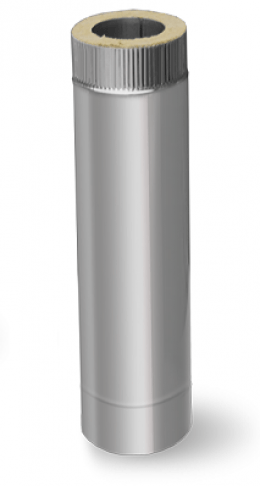

Называются эти трубы так потому из-за специфики трубной конструкции. Сэндвич труба включает в себя внутреннюю и внешнюю трубы, а между ними прокладывается теплоизоляционный слой.

Решая задачу того, как изолировать трубу дымохода, многими производителями при утеплении сэндвич труб применяется волокно из базальта (минеральная вата), которое по своему назначению и свойствам очень похоже на асбестовое волокно. Основные преимущества минеральной ваты – стойкое выдерживание воздействий органических веществ и самых высоких температур, это важно понимать. прежде чем утеплить трубу дымохода. Материал прекрасно подходит не только для теплоизоляции, его звукоизоляционные характеристики также весьма неплохи. Стандартная толщина утеплителя из базальтового волокна – 25 – 60 миллиметров.
Внутри сэндвичные трубы для дымохода оснащены нержавеющей сталью, а внешний слой может состоять из разного рода материалов. Наиболее частые образцы внешних труб – трубы нержавеющие для дымохода, но есть и модели, в производстве которых применяется латунь, медь и другие материалы.

Соединение сэндвич трубы, которое бывает фланцевым, в виде «мостика холода», байонетным, должно быть выполнено герметично. Утепленный дымоход из сэндвич трубы имеет неоспоримые достоинства, особенно если сравнивать его с односменным дымоходом.

Среди этих плюсов выделяются следующие:

  1. Конденсата в дымоходах с таким устройством практически нет.
  2. Утепленные дымоходы гораздо меньше обычных накапливают сажу.
  3. Такой не нуждающийся в регулярном обслуживании дымоход является гарантией долгого эксплуатационного срока и надежной работы (читайте также: «Утепление дымохода — этапы роботы»).

Не секрет, что наиболее пожароопасными домами являются дома из дерева, поэтому установка сэндвич труб для дымохода в деревянных домах является делом первостепенным.

Отличие сэндвич дымохода от дымохода из кирпича:

  • дымоход из нержавейки выглядит гораздо более эстетично;
  • вес сэндвич дымохода существенно меньше, чем кирпичного;
  • в состав сэндвич дымохода входит огнеупорный материал.

Возводить специальный фундамент для такой конструкции совсем не нужно, соответственно, такой способ является более экономным. Более того, коррозии такие трубы не подвержены, а также они характеризуются хорошей газо- и паропроницаемостью.

Основные нормы установки сэндвич труб

  1. Устанавливая такую трубу для дымохода, строго запрещено применять ее как первую трубу, то есть ту, которая находится прямо над отопительным агрегатом.
  2. Для того чтобы исключить любую вероятность возгорания, нужно сделать следующее: пожароопасные сегменты сэндвич трубы (кровля, перекрытия, деревянные стены и балки) необходимо оснастить дополнительным теплоизоляционным слоем.
  3. Для монтажа подобного рода характерны два принципа:
    -первый принцип, именуемый «по дыму», предусматривает наличие в системе тройника для отвода конденсата;
    -второй принцип, именуемый «по конденсату», означает, что тройник не нужен. Здесь имеется определенный порядок сборки: после тройника – «по конденсату», до тройника — «по дыму».

Процесс подготовки к монтажным работам

Дымоход должен проходить через этажи максимально безопасно, а порядок работ по установке должен быть строго регламентирован. Для того чтобы провести дымоход через перекрытия, нужно применять специальный патрубок.

  1. Перед установкой патрубка нужно его правильно подготовить. Маты изоляционного слоя, выполненные из минеральной ваты (базальтовое волокно), укладываются на стены патрубка, решая, таким образом, вопрос о том, чем обмотать трубу дымохода.
  2. Далее нужно изолировать внутреннее пространство патрубка, а также все те места, которые вплотную прилегают к перекрытию.
  3. После этого патрубок готовится к монтажу. При этом нужно определиться с тем местом в потолке, где будет располагаться труба. Затем после выполнения необходимой разметки в перекрытии делается специальный проем. Там, где патрубок будет соприкасаться с потолком, прокладывается слой теплоизоляции, а затем монтируется непосредственно сам патрубок.
  4. По завершении вышеописанных мероприятий перекрытие потолка уже можно использовать для установки дымохода, элементы которого будет проходить через потолок. Конструкция должна быть рассчитана так, чтобы сэндвич трубы не имели никаких точек соприкосновения с перекрытием потолка, так как соединение элементов в подобных местах решительно запрещено (прочитайте: «Дымоход сэндвич своими руками»).
  5. Воздушное пространство, которое нужно оставить между трубой и деталями патрубка, призвано выполнять функции дополнительного снятия тепла. После того, как труба проведена через перекрытие, нужно утраивать защитные детали патрубка. Также рекомендуется выполнить проверку вертикали ствола дымохода.

Алгоритм действий при монтаже дымохода

  1. Оптимальным примером по монтажу дымохода выступает двухконтурная система. Устройство дымохода должно начинаться снизу, то есть от агрегата отопления, и продвигаться вверх. Внутренняя труба дымохода при этом входит в предыдущую, внешняя – также в предыдущую, таким образом, слой термоизоляции дымохода гарантированно защищен от проникновения влаги.
  2. Устанавливаемые «по конденсату» внутренние части дымохода не дают стекающему конденсату проникать, например, в трубные швы или дымоход переходник трубы, следовательно, защищают конструкцию от затеканий.
  3. Герметик даст возможность осуществить качественную и долговечную герметизацию, но важно, чтобы его рабочая температура не была ниже 100 градусов.
  4. Хомуты используются для скрепления таких элементов трубы, как колени, тройники, трубные стыки. Кронштейны применяются для крепления тройников, причем расстояние, на котором они должны находиться друг от друга, должно быть рано 200 сантиметрам.
  5. Важно помнить о том, что ни один из горизонтальных участков дымохода не должен быть длиннее одного метра.
  6. Система дымохода ни при каких обстоятельствах не должна вплотную прилегать к таким объектам коммуникации дома, как газовый трубопровод, электропроводка и т.п.
  7. Обязательным условием является изолирование патрубков при помощи минеральной ваты в тех местах, где дымоход пересекает любое из перекрытий – стена, крыша, потолок. Важно при этом соблюдать все нормы пожарной безопасности.
  8. Не стоит забывать о таком важном мероприятии, как чистка дымохода. Для этого должна быть смонтирована ревизия, представляющая собой проем с дверцей, или стакан, являющийся съемной частью. К процессу чистки нужно подходить очень ответственно и выполнять ее в соответствующие сроки.

Дымоход из сэндвич труб — его монтаж и преимущества, подробно на видео:

Подробную информацию с наличием фото и видео по монтажу сэндвич труб для дымохода при желании можно найти в Интернете на специализированных сайтах.


Таким образом, можно смело сделать вывод, что устройство сэндвич трубы для дымохода собственноручно вполне осуществимо, нужно лишь иметь для этого необходимые инструменты и материалы. Кроме того, применение таких труб дает хозяевам полноценную гарантию того, что вся конструкция дымохода будет долговечной, надежной и, что не менее важно, безопасной. Читайте также: «Монтаж кровельных сэндвич панелей — технология».

Негорючая изоляция трубы дымохода на крыше и в перекрытии дома, бани

У Вас есть дымоход и Вы решили его полностью заменить или Вы планируете сдедать трубу дымохода в доме или на бане. В этом случае лучше использовать стальные дымоходы с негорючим утеплением.
Сегодня их можно приобрести в любом магазине. Конструкция выполнена из нержавеющей стали, состоящая их двух труб, между которыми находится негорючий утеплитель из минеральной ваты (базальтовый утеплитель).

Компания СИ-ТЕРМ является производителем теплоизоляционным материалов для инженерных сетей, а так же предлагает конструкционное решение для производителей дымоходов.
Дымоходы произведенные по типу «сэндвича» изолируются с использованием нержавеющих гильз, наполненных негорючим материалом. Наилучшим решением для изоляции являются натуральные волокнистые материалы – стекловата, минеральная, базальтовая вата.

Внутреннюю часть сэндвич-дымохода, мы изготавливаем из антикоррозийной стали. Внешнюю из оцинкованной стали или нержавейки. Для удобства монтажа трубы разделены на метровые отрезки, которые вставляются друг в друга.

Благодаря специальному устройству сэндвич труб, устанавливать такой дымоход через потолок или крышу очень просто.
Изоляция из негорючей минеральной ваты избавляет дымоход от появления в нем конденсата и оседания сажи на его стенках. Образованию конденсата в обычных трубах способствует горячий дым, который не доходя до конца трубы, моментально теряет градусы. В сэндвич-дымоходах, изоляция из базальта, сохраняет температуру газов по всей длине дымовой трубы.

Использование каменной ваты в дымовой трубе, в купе с антикоррозийной сталью, позволяет минимизировать теплопотери через дымоход. Также, такая теплоизоляция надежно защищает перекрытия от перегрева.

Водопоглощение теплоизоляции в сендвич-трубе: не превышает пары процентов от объема. Материал гидрофобный,соответсвенно грибки не образуются.
Паропроницаемость теплоизоляции – очень низкая.

Негорючие материалы СИ-ТЕРМ необходимы для теплоизоляции труб и дымоходов:

  • котельных установок;
  • изоляция каминов;
  • частных домах;
  • банях;
  • любых других строениях или объектах, с дымоходом

Цилиндры и полуцилиндры СИ-ТЕРМ зарекомендовали себя надежным противопожарным и теплоизоляционным материалом, защищающим элементы конструкций дымоходов.
Теплоизоляционный материал должен быть негорючим, так как температура на выходе трубы дымохода составляет от 200-3000 Cо .
Изделия СИ-ТЕРМ, являются негорючим материалом и классифицируются по группе горючести- НГ.

*набор диаметров теплоизоляционных цилиндров соответствует стандартным диаметрам труб

Базальтовая вата для дымохода, лучший негорючий утеплитель



Основное предназначение дымохода – обеспечение жилища теплом. Но многие хозяева не догадываются, что дымоходы также нуждаются в утеплении, и это можно сделать самостоятельно, выбрав один из нижеприведенных способов.

Выбор метода и негорючего материала для утепления дымохода зависит от таких факторов, как опыт человека, который будет заниматься обшивкой, разновидности теплоизолятора и типа дымохода.

Почему важно утеплять дымоход

Утепление дымохода необходимо по следующим причинам:

  • Предупреждение возгорания, ведь при прохождении дымохода через разного рода покрытия (стены, полы и потолки) может возникнуть пожар.
  • При резких перепадах температур материал, из которого изготовлен дымоход может начать разрушаться. Подобное может случиться и в последствии образования различных кислот и щелочей в процессе горения. Они могут разрушить не только саму трубу (этот фактор относится преимущественно к металлическим изделиям), но и все, что ее окружает: стены, полы, потолки.
  • Быстрое нагревание, которое обеспечивает дымоход, на фоне быстрого повышения температуры в помещении, негативно влияет на вещи и предметы интерьера, находящиеся в комнате, в том числе и на человека, поэтому теплоизоляция поможет предупредить неблагоприятный эффект и обеспечить нормальную регуляцию теплообмена.
  • Снизить выделение конденсата, который появляется из-за разницы температур в процессе нагрева. Выделенная влага образовывает вредные химические соединения, вступая в реакцию со многими другими веществами, содержащимися внутри трубы.

Важно! Основная цель обеспечения качественной теплоизоляцией трубы заключается в минимизации рисков вреда здоровью человека, вещам и непосредственно структурным материалам помещения.

Материалы для утепления дымоходных труб

Закладывать проект утепления дымоходных труб желательно в момент строительства дома или дачи, но провести работы по теплоизоляции можно на любом этапе, даже если жилище уже возведено. Далее будут рассмотрены основные методы, способы и материалы, которые подойдут для осуществления данной процедуры.

Чем можно утеплить дымоходный канал

На целостность дымоходной трубы влияют два основных фактора, которые необходимо учитывать в процессе проведения работ по утеплению:

  • точка росы. Этот пункт касается выделения конденсата, негативное влияние которого было рассмотрено выше. Дело в том, что при отсутствии должной теплоизоляции точка росы смещается внутрь трубы. То есть, теплый воздух, который поднимается в процессе нагрева помещения, поднимается вверх от непосредственного источника обогрева, достигает определенной точки внутри дымохода, и там оседает в виде капель конденсата. В особенности это опасно для металлических и кирпичных изделий, так как излишняя влага впитывается материалом и разрушает его изнутри, замерзая и превращаясь в лед;
  • агрессивное негативное воздействие выделяемых газов от горения. В процессе нагрева неизбежно появляются вредные химические соединения, которые разрушают всю систему домашнего обогрева. В особенности это относится к слабым кислотным растворам из азота или серы. При длительном воздействии они могут разрушить дымоход практически из всех материалов.

Чтобы защититься от таких пагубных факторов, можно выбрать один из следующих утеплителей:

Наибольшей популярностью и применением пользуются теплоизоляторы из базальтовой ваты.

Негорючие теплоизоляционные материалы из шлаковаты

Данный вариант огнеупорного утеплителя для обшивки дымохода доступен в двух формах: в рулонах и матах. Также он различается по плотности и величине, в зависимости от индивидуальных особенностей трубы, целей обшивки и других конструктивных факторов, которые учитываются отдельно в каждом конкретном случае.

Их главная особенность: сохранение структуры и свойств даже при сильном нагреве до +400оС. Они являются огнестойкими и негорючими, поэтому сводят риск возникновения пожара к минимуму.

В качестве сырья для изготовления используются металлургические шлаки.

К недостаткам этого материала причисляют:

  • наличие остаточной кислотности;
  • возможность возникновения враждебной среды при попадании влаги на материал.

Не смотря на эти негативные моменты, этот огнестойкий утеплитель для дымохода имеет широкое применение в ремонтных и утеплительных работах, так как сохраняет идеальное соотношение цены и качества.

Материалы для изоляции из стекловаты

Стекловата – изоляционный материал, имеющий волокнистую структуру. Производят ее из боя стекла или сырьевой шихты, применяемой во время варки стекла.

В зависимости от способа изготовления стекловату разделяют на:

  • тонкое, которое получают путем фильерного производства (вытягиванием) из стекломассы;
  • грубое через дутьевый способ.

Продается стекловата в виде рулонов или плит.

Утеплители для труб из базальтовой ваты

В качестве сырья для производства утеплителя используются горные породы из базальта.

  • Способ использования неорганический элементов обеспечивает полноценное противодействие гниению и грибкам.
  • Базальтовая вата для дымохода обладает высокой прочностью и термостойкостью, поэтому ее предпочитают использовать в качестве негорючей теплоизоляции для предупреждения возгорания внутри дымохода.
  • Изолятор хорошо усиживает и адаптируется под поверхность утепления. Обладает долгим сроком эксплуатации. После установки он служит без потери своих характеристик на протяжении 30-40 лет.
  • По прочности базальтовую вату разделяют на: мягкую, полужесткую и жесткую.

Базальтовая вата обладает дополнительным полезным свойством в виде защиты от влажности, поэтому является более универсальным способом теплоизоляции в сравнении со стекловатой или шлаковолокном.

Разновидности теплоизоляторов из базальтовой ваты

Выбор разновидности теплоизолятора из базальтовой ваты зависит преимущественно от конструкции дымохода, особенностей конструкции, а также запросов хозяев помещения, касательно тепловых характеристик.

Выпускается базальтовый утеплитель для дымохода в виде цилиндров и скорлупок, матов, рулонов и картона. Также базальтовая вата может быть с дополнительным покрытием из фольги или без него.

Базальтовые цилиндры и скорлупки

Может быть интересно

Данная форма выпуска нашла свое применение в системах для домашнего и промышленного отопления помещений. Предназначена для температур выброса не выше 300оС.

Использоваться может двумя способами: для наружной и внутренней теплоизоляции.

В зависимости от марки различается по толщине и длине: может продаваться в рулоне по метру или опционально по заказу.

Маты и рулоны из базальтовой ваты

Этот вариант подходит, если контактная температура с материалом будет колебаться в пределах 450-700о.

Ее не рекомендуется использовать для дымоходов, которые будут проходить через стены, но она подходит для остальных конфигураций отопительных труб с нестандартными диаметрами и планировкой.

Картон из базальтового волокна

Базальтовый картон – лучший вариант для утепления кирпичных дымоходов. Он способен выдерживать ультравысокие температуры до 900оС. Один картонный лист по толщине может быть 5-19 мм.

Он легко устанавливается, а также обладает высокой устойчивостью к влаге и вибрациям. После монтировки срок его службы достигает 50 лет.

Допускается выбор материала с прослойкой из фольги или без нее. Фольга необходима для внешней изоляции и для достижения определенных характеристик.

Утепление трубы дымохода базальтовой ватой

На технологию и механизм установки обшивки влияет множество факторов, среди которых материал, из которого сделана труба, ее диаметр и другие.

Основные правила качественной теплоизоляции

Соблюдение следующих норм обязательно во время обшивки дымохода теплоизолятором:

  • для деревянного покрытия слой ваты должен быть не меньше 50мм и не больше 100мм;
  • в проходах через дерево этот слой должен достигать минимум 5 см;
  • если маты материала укладываются в несколько слоев, то их стыки обязательно нужно прикрывать верхними пластами;
  • для теплоизоляторов в цилиндровой форме выпуска при их наложении в несколько слоев, каждый последуюший необходимо укладывать со смещением на 180о;
  • для котлов с технологией жидкого топлива или газового отопления целесообразно применять высокотемпературные материалы для обшивки с диапазоном до 300о;
  • защитный экран – обязательная мера изоляции, если в процессе работ использовались материалы без прослойки из фольги.

Утепление керамического или асбестового дымохода

Для асбестовых дымоходов проводят процедуру наружной обшивки, а пласты материала закрепляют специальными скобами. Чтобы упростить и ускорить проведение работ можно использовать базальтовые цилиндры, толщина которых не должна превышать 5 см.

Важно! Также понадобится дополнительная установка внешнего стального кожуха (оптимальный вариант – нержавейка или оцинкованные материалы), а верхний торец дымохода изолировать раствором из цемента.

Способы утепления стального дымохода

Механизм проведения процедуры практически полностью аналогичен способу для керамического дымохода, и выглядит следующим образом:

  • Используются 2 трубы разных диаметров: большого – для внешней поверхности, и меньшего – для внутренней отделки.
  • Одна труба вставляется в другую.
  • Полученный зазор между изделиями заполняют выбранным негорючим утеплителем для изоляции дымохода.
  • Если материал имеет фольгированную прослойку, устанавливать защитный кожух необязательно.
  • Конструкцию по торцу необходимо дополнительно изолировать.

Сама по себе инструкция достаточно простая, но и ее можно упростить, используя готовые сэндвич-трубы, которые заменяют первые 3 пункта руководства. Такие готовые расходники для утепления обладают высокой термостойкостью и помогают добиться высоких изоляционных характеристик.

Технология утепления кирпичной трубы

Утепление кирпичной трубы – задача непростая.

Чтобы осуществить процедуру используются 2 метода:

  • оштукатуривание;
  • обшивка минеральной ватой.

Чтобы оштукатурить трубу нужно:

  • на ее наружную поверхность устанавливается специальная армированная сетка;
  • первый слой наносится прямо на нее в небольшом количестве;
  • после высыхания изготавливают более густую смесь и укладывают ее на сетку в несколько слоев;
  • для достижения эстетического вида после засыхания вещества его затирают, выравнивают, белят или закрашивают краской.

Для второго способа – обшивки – используют базальтовую вату в рулонах или матах:

  • необходимое количество материала разрезается в зависимости от размеров утепляемой поверхности.
  • полученные пласты материала крепятся к дымоходу при помощи плотного скотча.
  • поверх ваты монтируется защитный кожух из кирпича или плит (опционально).
  • для получения желательных внешних характеристик поверхность можно отштукатурить или покрасить.

Базальтовая вата – оптимальный вариант для утепления дымоходов. Ее можно применять для любых помещений: жилых и промышленных. Также она обладает необходимыми для этих целей характеристиками – он огнеупорный, имеет стойкость к влаге и вибрациям, легкая переносимость высоких и низких температур.



Изоляция дымохода в бане — чем обмотать и утеплить металлическую трубу

Один из важнейших этапов строительства бани — это установка дымохода. А его изоляция — это обязательный процесс при постройке, который преследует две цели: пожаробезопасность и защита от коррозии.

Если не сделать теплоизоляцию, то под действием температурных перепадов будет образовываться конденсат, постепенно стекающий внутрь и способствующий разрушению самой конструкции.

Утепленные дымовыводящие каналы быстрее прогреваются, благодаря чему печь в бане работает намного эффективнее.

В зависимости, из чего сделан дымоход бани, применяются различные материалы для его теплоизоляции.

Существует несколько разновидностей уже утепленных дымоходов для банной печи, наиболее распространенными из которых являются сэндвич-трубы из нержавеющего металла. Хороший вариант — керамические секции, которые уже устанавливаются в керамзитобетонных модулях.

Содержание статьи

Для чего утеплять дымоход

В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение к горючим материалам может привести к пожару.

Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход из металла, то намного больше.

Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня близко примыкает к жилым сооружениям.

Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.

Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.

В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоходы из металла также очень страдают от конденсата.

Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.

Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.

Материалы для утепления

Утепление дымоходов можно производить различными методами, при помощи негорючих материалов.

Наиболее распространенными являются:

  1. Теплоизоляция дымохода базальтовой ватой и стекловатой. Утеплители, применяющиеся как для больших поверхностей кирпичных дымоходов, так и труб сравнительно небольшого диаметра. Выпускаются в качестве наполнителя, в рулонах или в форме матов. Для его использования рекомендуется изготовление дополнительного кожуха.
  2. Метод засыпки пространства вокруг дымохода теплоизолирующим материалом: керамзитом, шлаком, боем кирпича, специальными теплоизоляционными гранулами. Этот метод предполагает изготовление дополнительного кожуха дымохода.
  3. Оштукатуривание. Это наиболее распространенный, до недавнего времени, метод изоляции кирпичных дымоходов. Для этого применялся шлакоизвестковый раствор, нанесенный слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор, такой же толщины. Но при нагревании и остывании системы дымовыведения такой утеплитель трескался и требовал ежегодного ремонта, поэтому такой метод считается неоправданным, с точки зрения трудозатрат и эффективности.
  4. Изоляция дымовой трубы современными материалами из вспененного полиэтилена. «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет малый вес и хорошую эластичность, хорошо режется, что делает его доступным для работы с ним даже непрофессионалам. Это наиболее простой и недорогой способ утепления дымоходов, повсеместно использующийся на сегодняшний день.

Выбор утеплителя

К выбору утеплителя, для изоляции дымохода нужно подходить тщательно и серьезно. Не стоит приобретать самый дешевый, ведь он должен иметь хорошие теплоизоляционные свойства, быть удобным в работе, не требовать дополнительного усиления несущих конструкций крыши и перекрытий, быть нетоксичным и негорючим.

Каменная или базальтовая вата – это замечательная теплоизоляция, изготовленная из базальтовых пород камня.

Этот утеплитель выдерживает продолжительное воздействие достаточно высоких температур и не горит, даже при соприкосновении с открытым огнем. При нагревании он не выделяет никаких токсичных или неприятных запахов. Такой утеплитель можно смело называть экологически чистым материалом.

Стекловата – это разновидность минераловатного утеплителя, изготовленного на основе отходов стекольной промышленности. Между ее волокнами содержится большое количество пустот, поэтому она хорошо сохраняет тепло.

Стекловата не горит и не поглощает влагу, не подвержена гниению и грызунам. Она не дорога и проста в применении. Чаще всего выпускается в плитах и рулонах.

Теплоизол или фольгоизол – это многофункциональные виды утеплителя, изготовленные из вспененного полиэтилена и покрытые листом алюминиевой фольги. Он выпускается в рулонах и имеет толщину от 2 до 10 мм. Ими можно замечательно изолировать дымоход бани, так как эти утеплители выдерживают нагрев до 150С°-170С°.

Монтаж утеплителя своими руками

Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.

После чего, с помощью проволочной прошивки закрепить их на дымоходе.

После закрепления изоляции на дымоходе рекомендуется изготовить кожух, для защиты утеплителя от атмосферных явлений или произвести процесс облицовки дымохода кирпичом, асбестоцементными плитами.

Важно! Между слоем теплоизоляции не должно оставаться пустот, иначе утепление потеряет свою эффективность.

Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.

Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.

Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.

Зачем утеплять дымоходную трубу, насколько это необходимо?

Первое, что приходит на ум, при упоминании утепления дымохода – это теплотехнические процессы, связанные с потерями тепла. Но это совсем не главная причина. Только при изучении подробностей можно понять, что это жизненно важно! Давайте вместе разбираться, зачем утеплять дымоходную трубу и чем может навредить отсутствие теплоизоляционного слоя на системе отведения продуктов горения.

Нужно ли утеплять дымоход, секрет кроется в его назначении!

Привычные дымоходные коммуникации, представляют собой внешне неприметную конструкцию дома, но имеющую большое значение. Казалось бы, это простая труба из кирпича, металла или других материалов выполняет примитивную функцию, пропуская сквозь себя поток из печи и всё. Но, что же она делает на самом деле и зачем его утеплять?

Дымоходные трубы без утепления

Оказывается, у дымовой трубы есть целых 2 назначения:

  • Отвод газов и отходов горения, с которыми также удаляются сажа, копоть, пепел. Вся газовая масса с примесями должна беспрепятственно проходить по трубе. Вот зачем внутренняя поверхность дымоходной системы делается гладкой внутри.
  • Обеспечение тяги и потока воздушных масс в печи, при которых происходит непосредственно сгорание. Ведь без кислорода в приточном воздухе не будет горения и соответственно выделения тепла.

Причём тут обогрев и зачем утеплять дымоходный трубопровод на первый взгляд непонятно. Газовая масса, проходящая по дымоходной системе, имеет сложный состав из смол и разных химических веществ. С какой лёгкостью она может забивать просвет дымохода даже сложно себе представить.

К чему может привести отсутствие утепления на дымоходной трубе?

И вот густая смолистая копоть с трудом проходит по остывающей дымоходной системе, то и дело, оседает на её стенках. Такое положение дел может привести к плохой циркуляции воздуха в печи или камине, что может вылиться в:

  • недостаточное сгорание топливного элемента, снижению энергоэффективности камина, печи или другого отопительного оборудования;
  • появление конденсата и отсыревание конструкции может вызвать скопление продуктов горения, что явно негативным образом сказывается на комфорте в доме и может нести угрозу жизни домочадцев.
  • деформация и разрушение конструкции трубы, особенно в части кладок. Вызывает такие процессы, намокание материла от конденсируемой влаги, из-за движения тёплой смеси внутри и наружного морозного воздуха.
  • скопление агрессивного дыма, включающего в себя смесь кислоты и конденсата. Химически агрессивный состав дыма сам по себе способен привести к разрушению строительных материалов. Критическое накопление такого опасного пара опасно взрывом.

Вот такие веские причины объясняют, зачем утеплять дымоходные трубы, особенно в той части, где температура газовой смеси невысокая. Ведь нагрева массы не достаточно для испарения влаги, а она будет оседать на неутеплённых стенках.

Зачем утеплять дымоходную трубу, что это даёт?

  • Прежде всего, устройство теплоизоляции труб позволяет избавиться от точки росы, точнее перенести её в слои утеплителя или ещё дальше к наружной части системы. В таком случае не будет наблюдаться промерзание кладочного или другого материала, из которого изготовлена труба.
  • К тому же паровая масса не будет остывать преждевременно, что уменьшит осаждение смол и копоти на стенках дымоходных конструкций. Тут сразу на лицо экономическая составляющая, ведь не придётся часто прибегать к услугам трубочистов.
  • Доступное сечение утеплённой дымоходной сети всегда будет большим, что положительно сказывается на естественной циркуляции воздушных масс и эффективном сгорании теплоносителя.
  • Сокращение расходов на ремонт – это ещё одна весомая причина, зачем утеплять дымоходную трубу. Ведь собранная единожды система теплоизоляции избавит от целой вереницы последствий.

Полезный совет: Утеплять дымоотводящие трубы – несложно, для этого существует много специальных материалов, разработанных для бытового и профессионального применения.


Минераловатный утеплитель для дымоходных труб

У компании Роквул существует большой выбор сертифицированного базальтового утеплителя, которое прекрасно зарекомендовало себя на высокотемпературных объектах и доказало свою эффективность, а также высокие изоляционные свойства.

Минеральное волокно из камней базальтовых пород не горит, а значит, повышает пожарную безопасность здания, а значит идеально, чтобы ним утеплять сложные технические объекты. К тому же базальтовый утеплитель Роквул выдерживает высокие эксплуатационные температуры 750 градусов и кратковременно до 1000 градусов, чего больше чем достаточно для энергоёмких объектов.

Практичность применения теплоизоляции позволяет обустроить теплозащиту на объектах со сложной геометрией, для чего в арсенале производителя есть технические изоляционные маты, плиты, специальные сегменты для термоизоляции трубопроводов разного диаметра, обустройства примыканий и других узлов.

Теперь Вы знаете, зачем утеплять дымоходную трубу, какие материалы помогут это сделать быстро с соблюдением всех требований по безопасности и максимальной эффективностью. По всем вопросам термоизоляции любых конструктивных элементов здания и инженерных сетей Вы можете получить абсолютно бесплатную консультацию по номеру на сайте.

Продукт

— Beele

FYLLOFYS — негорючая теплоизоляция. Помимо прочего, он используется для пожаробезопасной изоляции металлических труб. Листовой изоляционный материал также подходит для заполнения больших отверстий.

Для применения в качестве изоляции труб, детали оболочки FYLLOFYS помещаются в качестве изоляции вокруг трубы, армированной стекловолокном, CuNi или медных труб. Детали оболочки доступны длиной 100, 200, 300, 450 и 600 мм. Стандартная толщина деталей корпуса — 25 мм.Детали корпуса FYLLOFYS полностью покрыты негорючим покрытием FISSIC. Это не только обеспечивает оптимальную огнестойкость деталей, но и эффективно предотвращает поглощение влаги. Слой покрытия FISSIC также способствует повышению механической прочности деталей оболочки. Хомуты с гильзой из термически оцинкованной стали используются для прилегания частей оболочки к трубе. Чтобы предотвратить образование ржавчины под изоляцией, переднюю часть корпуса можно обработать герметиком NOFIRNO после установки.

Изоляционные плиты FYLLOFYS можно разрезать на месте до нужного размера. В сочетании с поролоном FYLLOFOAM они обеспечивают эффективное огнестойкое уплотнение для больших отверстий. Комбинация FYLLOFYS и FYLLOFOAM для герметизации отверстий была успешно протестирована во время 4-часового испытания на огнестойкость в соответствии с EN 1366-3: 2009 на стене толщиной 100 и 150 мм. Комбинация классифицируется в соответствии с EI240 / E240 (глухие проходы) и EI 60 и EI 90 для толщины стенок соответственно 100 мм и 150 мм для кабелей до 80 мм.

Комбинация FYLLOFYS / FISSIC также может использоваться для теплоизоляции в помещениях класса А. Материал не содержит волокон и практически не впитывает влагу, в то время как изоляционный материал остается ограниченным по толщине и длине.

В сочетании с системой NOFIRNO, огнестойкими пластиковыми переходными рамами и прокладками NOFIRNO изоляционный материал FYLLOFYS представляет собой идеальное решение для огнестойкой прокладки труб и кабелей через сэндвич-панели.

Типовые области применения

  • Морские установки
  • Судостроение
  • Промышленные установки
  • Огнестойкие проходы через сэндвич-панели
  • Строительство

Нитриловый каучук из пенопласта Armaflex, резиновая клейкая лента, изоляция для труб Armaflex

Обзор FIRSTFLEX TM Нитрил-каучук Изоляционный лист из вспененного материала Armaflex:

Изоляционный лист из вспененного каучука FIRSTFLEX TM — это мягкие теплоизоляционные, теплоизоляционные и энергосберегающие материалы, изготовленные с использованием передовых технологий в стране и за рубежом, а также передовая полностью автоматическая линия непрерывного производства, импортированная из за рубежом, а также путем собственных разработок и усовершенствований с использованием бутиронитрилового каучука и поливинилхлорида (NBR, PVC) в качестве основного сырья и других высококачественных вспомогательных материалов посредством специальной процедуры вспенивания и т.

Облицовка: Лист можно накрыть алюминиевой фольгой и липкой бумагой.

Преимущества FIRSTFLEX TM Нитриловый каучук Изоляционный пенопласт Armaflex:

Простота установки; влагостойкость; Произведено без использования CFCS или HCFCS; Отличная паропроницаемость; Закрытая структура может эффективно предотвратить теплопроводность.

Упаковка:

В полиэтиленовых мешках.

Мы можем изготовить OEM упаковку.

Применение FIRSTFLEX TM Нитриловый каучук Изоляционный пенопласт Armaflex:

Для предотвращения конденсации и ограничения потерь энергии там, где требуются трубы и воздуховоды, чиллеры и оборудование для кондиционирования воздуха.

Эффективно снижает тепловой поток в горячих системах, воздуховодах, больших трубопроводах, резервуарах и фитингах.

Наш сервис:

1).7 * круглосуточное обслуживание.

2). Ответить на электронное письмо через 10 часов.

3). 10 производственных линий для коротких сроков поставки.

4). OEM принимает.

Почему выбирают нас?

Наши продукты с высоким соотношением цены и качества и лучший сервис могут принести вам:

1). Хорошая маржа для вашего проекта благодаря нашей невысокой цене.

2). Хорошая репутация для вашей компании благодаря высокому качеству нашей пенопластовой изоляции.

3). Постоянные заказы от ваших клиентов из-за их удовлетворенности.

Жду Вашего контакта с нами!

Tempshield® Светоотражающая (пузырьковая) изоляция каналов и труб

Страна

Страна AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские ) Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия, Французские Южные территории, Габон, Гамбия, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гваделупа, Гуам, Гватемала, Гернси, Гвинея, Гвинея, Бисс. Остров auGuyanaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край , ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент-БартелемиСвятая Елена, Вознесение и Тристан-да-КуньяСа ИНТ-Киттс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная РеспубликаТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТуркс и острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыМалые Острова Соединенных ШтатовВнешние острова Уругвай, Узбекистан, Британские острова, Вирджиния, ВануатуС. Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

.

UTI

Полиуретан (пена)

Состав для пенополиуретана, отличающийся тем, что он содержит полиол и изоцианат в качестве основных компонентов, а также сшивающий агент; , отличающийся тем, что его получают вспениванием, отверждением и сшиванием соединения; способ обеспечения тесного контакта держателя чернил, который включает использование описанного выше держателя чернил и помещение держателя чернил в резервуар для чернил для содержания чернил таким образом, чтобы держатель чернил прикреплялся к внутренней стенке чернильница.Обладает низкой плотностью и теплопроводностью. Доступен в секции трубы — картон — (или путем впрыска).

Стекловата

Этот продукт используется для защиты от холода и пота, но в небольшом диапазоне температур. Он сделан из расплавленного стекла, спряденного в микроволокна. Также этот вид доступен в виде (плиты — одеяло — секция трубы) с покрытием из алюминиевой фольги и без него. Подробнее Ячеистое стекло Изоляция ячеистого стекла состоит из битого стекла в сочетании со вспенивающим агентом.Эти компоненты смешиваются, помещаются в форму, а затем нагреваются до температуры примерно 950 oF. В процессе нагрева битое стекло превращается в жидкость. Разложение вспучивающего агента приведет к расширению смеси и заполнению формы. Смесь создает миллионы связанных, однородных, закрытых ячеек и в конце образует жесткий изоляционный материал. Диапазон низких температур до 260 ° C) и высоких температур до 480 ° C)

Принадлежности

В наличии все изоляционные аксессуары (ленты — зажимы — защелки — ленты — алюминиевая фольга — саморезные болты из мастики и т. Д. …….

современные теплоизоляционные трубы фундаменты стены кровли сэндвич-панели каменная вата монтажная пена Польша

Компания была основана в марте 1984 года под названием FHU KOKOS Andrzej Mickiewicz. С июля 2011 года компания изменила свое название на IZOMAT Andrzej Mickiewicz, а также увеличивается предложение по продукции, используемой для теплоизоляции . Наша компания специализируется на продаже современных материалов.Которые используются для многих видов теплоизоляции . Постепенно мы расширили предложение герметичных изоляционных материалов от польских производителей и импортных. Имеем собственные складские и погрузочные мощности. Однако чтобы Избегаем лишних затрат на хранение, погрузочно-разгрузочные работы, заказанные материалы мы доставили напрямую от производителей в указанное место. В Польшу мы доставляли материалы с собственными транспорт. Благодаря нескольким годам ведения бизнеса мы приобрели широкий круг постоянных клиентов. Мы рады пригласить больше клиентов. Мы предлагаем лучший сервис, честность и надежность , а также конкурентные цены . Отправляем приглашения к сотрудничеству розничным и оптовым покупателям. Мы открыты для сотрудничества с польской компании и за рубежом.

Предлагаем комплексную поставку материалов для теплоизоляции :

1. Строительство — теплоизоляция зданий, Строительство холодильного склада
2.Автомобильная промышленность — строительство кузовов автомобилей, конструкции изотерм, рефрижератор
3. Сельское хозяйство — теплоизоляция коровников и курятников, склад холодильника

ПРЕДЛОЖЕНИЕ ПРОДАЖИ:

*

Строительные панели с экструдированным полистиролом XPS B. (Styrodur)

*

Техпластина: рифленый экструдированный пенополистирол XPS TR

*

Изоляционные панели: водоотвод , экструдированный пенополистирол XPS ID

*

Диски и блоки вырезные из полиуретана PUR и PIR

*

Полиуретановые изоляционные плиты PIR и PUR’s KINGSPAN. я RECTICEL

*

Кровельные плиты AL, WM полиуретан PIR

*

Изоляционные плиты IzoSoft PIR с пенополиизоциануратом

*

Минеральная вата ISOVER

*

сэндвич-панели для стен и кровли. Сердцевина: Полиуретан PUR, IPR, минеральная вата MWF, подкладка из пенополистирола EPS (возможна односторонняя)

*

Изоляционная плита композитная Сердечник: PUR, PIR, XPS, EPS, MWF в любой облицовке с одной или обеих сторон.

*

Аэрогели, нанотехнологии Porogel PMS — современные изоляционные материалы в виде изоляционных матов

*

Aerotherm (нанопродукт) теплозащита изнутри здания

*

Полиэфирные ламинаты со стекловолокном и профилями FRP.

*

Клей полиуретановый компонент

*

Пена, монтажная, уплотнительная клейкая масса.

*

Упаковка из пенополистирола Box Menu — Lunch Box, Hamburger Box

ПРОИЗВОДИМ, ПРОИЗВОДИМ:

* Прицепы — по индивидуальному заказу
* Конструкция кузовов и транспортных средств и прицепов — ящики, ящики с тентом, контейнеры, фургоны, изотермические, рефрижераторы, другие виды специализированных кузовов.
* А утеплитель сэндвич-панелей. — Заливка :, PUR, PIR, XPS, EPS, IMF, лицевая сторона

Для получения более подробной информации о выбранный продукт, спросите нас. Мы будем рады Вам помочь. Наши сотрудники всегда представляют условия и составляют индивидуальное предложение. Гарантируем надежность поставок, качественная и своевременная доставка. Надеемся, что наше предложение позволит вам начать плодотворное сотрудничество между нашими компаниями.

Наше предложение:

Дом | Korff

От производства изоляции до опоры холодного трубопровода: Разнообразие от Korff

Korff Isolmatic GmbH — ваш партнер в решении самых разнообразных задач в области технической изоляции и других промышленных секторов .Если вы ищете, например, решения для теплоизоляции эффективных труб , изоляции колен или резервуаров, мы — подходящая компания для вас!

Холодные изоляционные кольца, опора для труб, изоляция труб — это лишь несколько примеров продукции из ассортимента Korff.

Некоторые важные компоненты нашего ассортимента относятся к области крепежной техники и технической изоляции . Кольцо для изоляции холода Korff, например, представляет собой фитинг для крепления трубопровода , изготовленный из пенополиуретана высокой плотности с закрытыми ячейками, со вспененной оцинкованной стальной скобой для термически развязанной опоры трубы.На протяжении десятилетий уникальная конструкция холодного изоляционного кольца обеспечивает чрезвычайно высокую долговечность в сочетании с эффективной защитой от тепловых мостов. Не менее универсальными являются опорные фитинги для труб Korff. Мы производим опоры для труб из PUR / PIR в точном соответствии с вашими пожеланиями и поэтому подходят практически для всех областей применения. А также, что касается изоляции труб и колен, мы предлагаем широкий ассортимент фитингов по индивидуальному заказу. Мы поставляем изоляционные кожухи и колена из любого мыслимого изоляционного материала , чтобы вы могли успешно обеспечить эффективную изоляцию труб и колен для конкретных условий применения. Узнайте больше о холодном изоляционном кольце и других продуктах Korff Isolmatic!

Услуги: Производство изоляции, например индивидуальные разрезы из жесткого пенопласта различных типов

Помимо таких продуктов, как холодное изоляционное кольцо, Korff также предлагает широкий спектр услуг. Мы разрезаем и фрезеруем для вас любую вообразимую форму, а также обеспечиваем, среди прочего, изготовление разрезов по индивидуальному заказу или создание прототипов. Доступные материалы: PUR, PIR, XPS, EPS и минеральная вата . Мы также реализуем, например, индивидуальные системы изоляции для криогенных или, соответственно, низкотемпературных применений с помощью сэндвич-панелей, например для хранения и транспортировки СПГ, СУГ, НЭГ или аммиака.

У вас есть вопросы по опорам труб, изоляции резервуаров или другим предметам? Связаться с нами!

Инструкции по обращению с изоляционными металлическими панелями

ИНФОРМАЦИЯ ПО ТРАНСПОРТИРОВКЕ, ХРАНЕНИЮ И СБОРКЕ МЕТАЛЛИЧЕСКИХ ИЗОЛИРОВАННЫХ ПАНЕЛЕЙ

Композитные панели или изолированные металлические панели являются одними из наиболее технологичных сборных элементов для кровли и стен. Композитные панели защищают от атмосферных воздействий и служат теплоизоляцией и пароизоляцией.

После того, как панели размещены и прикреплены, а кромка завершена (конек, кромка, карниз, цоколь, оконные и дверные косяки), завершается облицовка крыши и стен.

УПАКОВКА И ТРАНСПОРТИРОВКА

Производители укладывают изолированные металлические панели на полистирольные блоки для доставки. Они усилены сверху и снизу с защитой краев для защиты панелей во время загрузки, транспортировки и разгрузки с помощью подъемных ремней. Обвязку необходимо всегда тщательно проверять и повторно натягивать во время транспортировки, чтобы избежать следов от перевязки. Не превышайте упакованный вес макс. 1500 кг. Упаковочные единицы большего размера доступны только по запросу.

ДОСТАВКА

Водитель несет большую совместную ответственность за загрузку грузовика и надлежащую транспортировку. Немедленно проверьте, прибыли ли панели неповрежденными. Проверьте комплектность и отсутствие повреждений.

Сразу после получения запишите все претензии в транспортной документации, включая номерной знак и имя водителя, а также фотографию соответствующих товаров.К сожалению, мы не можем распознать жалобы, поданные позже.

РАЗГРУЗКА

Для разгрузки используйте только стропы. Используйте стропы только с защитой кромок. Для панелей длиной более 8 м используйте стрелу крана или расширитель. Никогда не выгружайте стопки из двух панелей одновременно! Будьте осторожны при использовании вилочного погрузчика для разгрузки. Водитель должен внимательно следить за процедурой разгрузки. Он отвечает за надлежащую передачу.

ХРАНЕНИЕ

Панели нельзя штабелировать более чем на два блока. Накройте стопки брезентом, чтобы защитить изолированные металлические панели от солнечного света и дождя. Закройте открытые стопки панелей. Разместите штабели панелей под небольшим наклоном, чтобы вода могла стекать.

ЗАЩИТНАЯ ПЛЕНКА

Защитная пленка не устойчива к ультрафиолетовому излучению; , пожалуйста, удалите пленку сразу после установки или не позднее, чем через десять недель после даты изготовления (видно на продольном стыке панели).

ОБРЕЗКА ПО РАЗМЕРУ

Пожалуйста, не используйте угловые шлифовальные машины для резки панелей по размеру.Они испускают горячие искры, которые прожигают покрытие поверхности листа и в большинстве случаев являются постоянными. В результате вы покроете поверхность панели пятнами ржавчины. Угловые шлифовальные машины благодаря своей высокой скорости резания распределяют измельченный материал на большой площади.

Используйте ручные циркулярные пилы с полотнами из карбида вольфрама или специальные цепные пилы. Этот метод холодной резки обеспечивает катодную защиту кромок реза. Немедленно удалите стружку с поверхностей; он ржавеет при малейшей влажности и вызывает те же повреждения, что и описанные выше.

ОПОРА, ОСНОВАНИЕ И ПРИНАДЛЕЖНОСТИ

Изолированные металлические панели можно установить или прикрутить непосредственно к стальным или деревянным каркасам без дополнительной подготовки. Используйте нашу таблицу пролетов, чтобы выбрать правильное расстояние между опорами.

ШАГ КРОВЛИ

Соблюдайте минимальный уклон кровли:

• крыши без стыковых соединений и проходов не менее 3 ° (5,2%)

• кровли с стыковыми соединениями и проходами кровли не менее 5 ° (8 .6%)

На практике уклон кровли часто называют процентами, конвертируемыми в угловые градусы. Но будьте осторожны — это не одно и то же. Коэффициент преобразования: 1 ° = 1,73%

ПОДЪЕМ ПАНЕЛЕЙ

Если изолированные металлические панели невозможно установить вручную, используйте подходящие стропы, соответствующие необходимым мерам безопасности. Убедитесь, что поверхности из листовой стали защищены. Ущерб возместить сложно. С экономической точки зрения монтажный инструмент можно использовать для крепления кровельных панелей.(Рисунок 2). Установщики используют имеющихся в продаже осьминогов (рис. 1) для монтажа панелей большой площади (крыши, стены и фасада).

ВЫРАВНИВАНИЕ И НАПРАВЛЕНИЕ ГЛАВНОГО ВЕТРА

Перед тем, как приступить к установке панелей, выровняйте площадь крыши и с помощью меловой линии отметьте контрольные точки на необходимых расстояниях. Убедитесь, что основание, построенное предыдущим подрядчиком, является квадратным и перпендикулярным; в противном случае во время установки могут возникнуть серьезные проблемы из-за смещения панелей. Всегда кладите панели против основного направления ветра. Перекрытие по продольным швам защищает от попадания сильного проливного дождя. Это правило является частью рекомендаций для больших площадей и материалов перекрытия кровли.

МОНТАЖ

Соблюдайте национальные предписания по крепежным изделиям. Обычно мы рекомендуем использовать винты из нержавеющей стали.

ПАНЕЛИ КРЫШИ

Крепите панели только через венец, но не на уровне воды.Всегда используйте оригинальные крепежные шайбы, поставляемые производителем панели или доступные у специализированных дилеров, поскольку они распределяют усилие натяжения винта по большей площади, например, уплотнительной шайбе.

СТЕНОВЫЕ И ФАСАДНЫЕ ПАНЕЛИ

Видимый монтаж — винты с поддерживающей резьбой. Обычно мы рекомендуем использовать винты с поддерживающей резьбой для стен и фасадных панелей. Кроме того, для модели используйте винтовые машины с ограничителем глубины, чтобы избежать вмятин при заворачивании винтов. Убедитесь, что уплотнительные шайбы плотно прилегают, чтобы избежать проникновения воды.

МОНТАЖ СТЕНОВЫХ И ФАСАДНЫХ ПАНЕЛЕЙ

При горизонтальном монтаже укладывать снизу вверх. Убедитесь, что стыки панелей расположены таким образом, что панели образуют водоотталкивающий, направленный вниз капельный носик. Для герметизации изоляции стыков опоры герметизируются дополнительными пилястрами или фасонными деталями на вертикальных стыках. Это также защищает и закрывает обрезанные края. Не забудьте о герметизирующей ленте, необходимой на внешних краях между панелью и основанием.Это касается всех краевых зон и дополнительной герметизации стыков панелей на опорах. Как и кровельные панели, стеновые и фасадные панели укладываются вручную или с помощью крана. Чтобы не повредить покрытие, аккуратно снимайте панели со штабеля. Держите панели вертикально, чтобы не согнуть их.

УПЛОТНЕНИЕ СТЫКОВОГО СОЕДИНЕНИЯ ПАНЕЛИ

Герметизация отдельных оконечных стыковых соединений на концах, т. Е. На стыковых кромках со стеной, фасадом и крышей, требует особого внимания, поскольку все они требуют особого уплотнения.Поскольку поверхностная герметизирующая лента между панелью и опорой герметизирует только площадь поверхности между ними, требуется дополнительная герметизация снаружи на концах длинных боковых стыков панелей.

Рассмотрите возможность использования уплотнительных материалов, в зависимости от области применения и ситуации, например. грамм. Пена PIR или уплотнительные ленты. Кроме того, герметизация цельнокомпозитных конструкций требует использования герметизирующих лент, которые можно легко приобрести у специализированных дилеров.

КОНСТРУКЦИЯ СОЕДИНЕНИЙ

Очистите верх панели до длины не менее 200 мм и полностью удалите пену.Приклейте подходящую герметизирующую ленту шириной с сердцевину панели к поверхности стыкового соединения. Поместите дистанционную планку (резиновую) шириной не менее 4 мм под панель со стороны конька. Это создает зазор для предотвращения проникновения капиллярной воды. Приклейте подходящую герметизирующую ленту к внутренней стороне нахлеста в два ряда шириной не менее 15 мм каждый.

Из-за противодействия тепловому расширению крышки верхней и нижней панели крыши ни в коем случае нельзя скреплять винтами. Разница в длине уже в первый год приведет к появлению дырявых слотов. Низкие профили также нельзя скреплять винтами. Следите за тем, чтобы листы не соприкасались через наложенные герметизирующие ленты. Капиллярный эффект втягивает воду в зазор, где она не высыхает, вызывая коррозию.

Во избежание проблем с установкой соблюдайте последовательность укладки снизу вверх. Ни в коем случае не завершайте нижний ряд параллельно карнизу. Если это произойдет с стыковыми соединениями, неизбежно возникнут проблемы.
Для обеспечения герметичности этой области важно правильное выполнение стыкового соединения.

СТЫК МОЖЕТ БЫТЬ ИЗГОТОВЛЕН ТОЛЬКО НА ПУСКУ!

КОНЬКУРА

Всегда поднимайте (опрокидывайте) низкие профили внешней крышки панели по краю; использовать заполнители профиля и зубчатые пластины. Без зубчатых пластин снять заполнитель профиля смогут птицы или гроза. Кроме того, пластина защищает заполнитель профиля от УФ-излучения.

Стыки коньковых листов выполнены в виде реечного шва (см. Методы обработки листового металла).Если требуется герметизация с помощью эластичных герметизирующих составов, герметизирующий материал следует наносить таким образом, чтобы он был защищен от прямого УФ-излучения.

КОНСТРУКЦИЯ КАНАЛА

Как и в зоне конька, эти панели также должны быть герметизированы по направлению к внутренней части. Это относится к крыше и фасадной панели, особенно к зазорам стыков элементов, карнизу, кронштейнам водостока или дренажным кронштейнам, а также основанию. Следовательно, чтобы вода стекала должным образом даже при сильном ветре и чтобы срезы панелей были покрыты пенопластом, установите гидроизоляцию на краю карниза.Возможен выбор различных вариантов желоба, но всегда необходимо обеспечивать правильную установку (см. Подробный чертеж ниже).

При необходимости сделайте термический разделительный разрез и убедитесь, что несущая способность выступающей части панели остается адекватной.

КОНСТРУКЦИЯ ВЕРГЕ

Как для конька, так и для карниза, внутренняя пленка также должна использоваться на краю для обеспечения надлежащего уплотнения. После монтажа и прикручивания внутренней обшивки зазоры между панелями необходимо заполнить минеральной ватой или монтажной пеной PU / PIR.Обычно крайний край кромки накладывается на последнее ребро кровельной панели и крепится непосредственно к фасаду с обеих сторон.

В зависимости от стандарта конструкции продольные нахлесты фасонных деталей герметизируются и снабжены стыковочными пластинами. Также необходимо учитывать расширение материала в зависимости от типа и длины материала. При необходимости сделайте и здесь термический разделительный разрез; но учтите, что несущая способность выступающей части панели снижается. См. Соответствующие инструкции OIB [Австрийского института строительных технологий].

КОНСТРУКЦИЯ ЦВЕТА

Между цоколем и композитными панелями доступно множество различных типов соединения (см. Подробные чертежи ниже). Конечно, они зависят от типа установки (горизонтальный или вертикальный) и типа конструкции.

При проектировании детали убедитесь, что проникающая дождевая вода может свободно стекать. В случае панелей с изоляцией из минеральной ваты изоляция не должна контактировать с водой!

СВЕТИЛЬНИКИ НА КРЫШЕ Во избежание дополнительных монтажных работ в дальнейшем тщательно спланируйте отверстия для вентиляции, освещения и вытяжки.Самый простой — использовать имеющиеся в продаже коньковые фонари для крыш и расположить их на коньке непрерывно или под прямым углом (от конька до карниза).

Поскольку эти потолочные светильники зарекомендовали себя в коммерческом строительстве на протяжении многих лет, установка очень проста.

УСТАНОВКА КУПОЛЬНОГО ФОНАРИ И ЗАМЕНА КУПОЛЬНОГО ФОНАРИКА:

Возможна замена на проходные. Проследите за тем, чтобы теплоизоляция была восстановлена ​​в исходное состояние и не образовывались мосты холода.Каркасы должны быть тщательно изготовлены вручную. Должен быть поднят как минимум на 150 мм (как минимум на 300 мм в районах с сильным снегопадом) над уровнем воды.

Пожалуйста, проверьте, используются ли деревянные или стальные сменные рамы для панелей крыши. У обычных коронок накладка со стороны конька вставляется под полотно конька. Обеспечьте правильную высоту короны.

ФИТИНГОВЫЕ НАСАДКИ

Открытые зазоры в области конька панели Globe Roof FM и вентилируемые окантовки могут вызвать конденсацию.Пожалуйста, подумайте о применении подходящих мер, таких как закрытие зазоров, заполнение пустот под окладом теплоизоляционным материалом, вставка профильного наполнителя для предотвращения конденсации или стекания конденсата под окладом. Перед установкой планок нанесите подходящую герметизирующую ленту (на заводную головку) и прикрутите планку к каждой заводной головке с помощью саморезов.

ПРОХОДНАЯ ТРУБА

Лучше всего использовать сборные манжеты. Обратите внимание, что в таких случаях непрерывные металлические трубы являются мостами холода, и вам может потребоваться дополнительная изоляция проникающей трубы.Пожалуйста, соблюдайте это, особенно с панелями из минеральной ваты, чтобы с самого начала предотвратить образование конденсата.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
