Утепление мауэрлата - Кровля и крыша



​Качественное устройство мауэрлата — надежная крыша

Стропила на строительном сленге принято называть скелетом крыши. От того, насколько правильно установлена стропильная система, будут зависеть и форма, и надежность крыши. А начальным и основным этапом монтажа стропил было и остается устройство мауэрлата.

Иначе говоря, бревна, прикрепленные по периметру здания, способны удерживать крышу и распределять нагрузку от нее по всей площади стен.

В чем сила мауэрлатного бревна?

Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.

Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.

Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.

У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.

Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.

Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.

Устройство. Описание процесса

Если дом деревянный, из бревна или клееных брусьев, то устройство мауэрлата в этом случае очень несложный и недолгий процесс.

Мауэрлатные бревна просто укладывают по верхнему венцу стен и закрепляют как можно надежнее.

Иногда в рубленых домах мауэрлатными служат бревна верхнего венца.

Кирпичный дом – это совсем иной, более трудоемкий, способ крепления мауэрлата.

Есть несколько способов устройства, которые, несмотря на свое различие, на подготовительном этапе требуют одного: место укладки мауэрлата и способ укладки бревна должен быть определен уже на стадии кладки стены.

В зависимости от выбранного способа крепления будут варьироваться и подготовительные работы.

  1. Метод обвязывания проволокой: когда до верхнего ряда кладки у вас останется всего три ряда, заложите в кладку проволоку-катанку и вмуруйте ее в стену. Следите за длиной проволоки: ее должно хватить для надежной обвязки бруса.

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Не менее важно обеспечить свой дом теплом уже в процессе строительства. Предугадать, куда оно может исчезать из отапливаемых комнат, не тяжело: около 12% тепла улетучивается через крышу, если во время крепления мауэрлатных брусьев упустили из виду один маленький нюанс и не утеплили район мауэрлата.



И еще несколько советов

  1. Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.

Правильное устройство мауэрлата


Чтобы не съехала крыша (в прямом смысле слова), нужно ответственно подходить к устройству ее “фундамента” – мауэрлата.

Источник: ru-house.net



[content-egg module=GdeSlon template=compare]

Без потерь: борьба с мостиками холода в конструкции мансардной крыши

  1. Во-первых, они снижают эффективность теплозащиты здания, из-за чего увеличивается потребление энергии на отопление, что, в свою очередь, оборачивается ростом затрат на эксплуатацию дома.
  2. Во-вторых, в холодное время года в зоне промерзания накапливается конденсат, который приводит к намоканию и постепенному повреждению теплоизоляции, применяемой для утепления крыши (отчего также ухудшается теплозащита здания).
  3. В-третьих, из-за конденсата могут покрываться плесенью, гнить и со временем разрушаться деревянные конструкции крыши. Нередко конденсат вызывает деформацию отделки мансардного помещения.
  4. Наконец, в-четвёртых, конденсат зимой может замёрзнуть и разорвать щели и зазоры, которые он заполнял.

Ошибки при утеплении

Самая распространённая технология возведения мансардной крыши предполагает утепление скатов

  1. Утеплитель устанавливают враспор между стропил, закрывая его со стороны помещения пароизоляционной плёнкой, а со стороны улицы — гидроветрозащитной паропроницаемой мембраной.
  2. Поверх гидроветрозащиты предусматривают зазор с возможностью притока воздуха на свесе карниза и его вытяжки — в районе конька.

Плёнки и вентзазор — меры по защите утеплителя от увлажнения водяным паром (в основном попадающим в подкровельное пространство изнутри здания) или наружной влагой (в результате протечек или задувания осадков ветром через стык элементов мелкоштучного кровельного покрытия). Ведь, как уже говорилось, намокший утеплитель теряет свои теплоизоляционные свойства и постепенно разрушается. А значит, нужно предотвратить его увлажнение.

Слева: плиты утеплителя устанавливают в пространство между стропил. Справа: дополнительный слой утепления поверх стропил.

Металлический коньковый прогон ошибочно выведен через наружные стены, становясь мостиком холода.

  • Во избежание зазоров необходимо, чтобы ширина плиты утеплителя была на 10-20 мм больше ширины межстропильного проёма.
  • Устанавливая материал враспор, его поджимают, что обеспечивает плотное прилегание к стропильным ногам. Однако геометрия стропильных ног редко бывает идеальной, а потому для более плотного примыкания к ним утеплителя ряд специалистов рекомендует разрезать каждую плиту по диагоналии укладывать её так, чтобы верхняя часть была чуть смещена вниз относительно нижней для лучшего уплотнения.
  • Если при монтаже утеплителя были допущены щели, то их следует заполнять фрагментами из того же теплоизоляционного материала.
  • Кроме того, специалисты рекомендуют делать контур утепления крыши многослойным. Например, контур толщиной 150 мм формировать из трёх плит по 50 мм, так чтобы плита верхнего слоя перекрывала стык плит нижнего, тем самым препятствуя движению холодного воздуха через стыки.

Теплоизолировать стык крыши с фронтоном можно при помощи гидроизоляционной мембраны, в которую интегрирован утеплитель из нетканого материала.

Очень сложно качественно изолировать те места крыши, где приходится обрезать плиты: в зоне ендов, хребтов, примыканий. Необходимо вырезать плиты требуемой формы и с запасом по размеру, тщательно уплотняя их при монтаже. По мнению многих кровельщиков, даже при квалифицированном выполнении работ не всегда удаётся предотвратить появление мостиков холода на этих участках крыши. Решение проблемы — создать дополнительный слой теплоизоляции, который перекрыл бы возможные места промерзания. Самый простой вариант такой изоляции — закрепление к стропильным ногам со стороны помещения листа фольгированного вспененного полиэтилена.

Очень сложно качественно изолировать те места крыши, где приходится обрезать плиты

«Чтобы исключить мостики холода в многослойных (утеплённых) ограждающих конструкциях, необходимо создать по периметру здания замкнутый теплоизоляционный контур. Однако сделать это на практике зачастую очень сложно. Например, проблемным местом является зона мауэрлата – бруса, на который опираются стропильные ноги. Требуется правильное конструктивное решение этого узла и продуманный порядок выполнения работ по утеплению, чтобы стык кровельной теплоизоляции и стеновой был непрерывным. Кроме того, мостики холода возникают из-за неплотного прилегания плит утеплителя друг к другу и к строительным конструкциям. Поэтому при укладке плит между стропил нужно, чтобы ширина утеплителя была примерно на 10–30 мм больше расстояния между балками, – тогда он будет плотно прилегать к ним. А когда требуется подрезка утеплителя (в ендовах, хребтах, примыканиях), следует вырезать плиты с запасом с каждой стороны. Допущенные при монтаже плит щели законопачивают тем же материалом».

Утепление в зоне мауэрлата

Мауэрлат (выделен цветом).

  1. Проводить работы можно только в хорошую погоду и в светлое время суток;
  2. Необходимо закрывать утеплитель защитным покрытием в конце дня и снимать его на следующий день (а на это тратится рабочее время).

Так что чаще кровельщики предпочитают укладывать утеплитель со стороны помещения, когда поверх стропил уже настелена гидроветрозащитная мембрана (или кровля установлена целиком). При этом повышается производительность работ, и утеплитель гарантированно защищён от осадков. Однако, если гидроветрозащитная мембрана уже настелена, качественно уложить утеплитель в пространство за мауэрлатом довольно сложно (ведь его приходится проталкивать в щель между мауэрлатом и мембраной). А значит, велика вероятность промерзания в этой зоне. Потому специалисты рекомендуют производить работы в такой последовательности:

  1. Ещё до монтажа гидроветрозащиты укладывать утеплитель в пространство перед мауэрлатом (со стороны улицы) и над ним на высоту стропильных ног — на всём протяжении фасада.
  2. Затем настилать гидроветрозащитную мембрану.
  3. А потом утеплять оставшуюся часть ската.
  4. Если же погодные условия не позволяют сделать это и гидроветрозащита уже выполнена, то можно временно демонтировать прижимающую её контробрешётку, поднять мембрану, уложить плиты утеплителя в зоне мауэрлата, после чего — вновь закрепить мембрану.

Константин Симонов, генеральный директор компании «СКиФ»:

«Чтобы не допустить промерзания крыши, важно соблюсти правильную последовательность работ по её утеплению на сложных участках. Так, в зоне мауэрлата (опорного бруса для стропил) нужно укладывать теплоизоляцию ещё до монтажа гидроветрозащиты и кровельного материала. Если же гидроветрозащитная плёнка уже уложена, то кровельщикам придётся проталкивать плиты в зазор между мауэрлатом и плёнкой. И тогда, во-первых, крайне сложно качественно утеплить всё пространство за мауэрлатом, а во-вторых, есть опасность заполнить зазор между брусом и плёнкой слишком большим слоем утеплителя, и он перекроет подкровельный вентзазор, необходимый для проветривания конструкции крыши. Схожая ситуация и с утеплением в зоне фронтона. Таким образом, нужно сначала качественно укладывать теплоизоляцию в тех местах, которые будут труднодоступны после монтажа гидроветрозащиты, и только потом настилать плёнку».

  1. Стропильная нога.
  2. Облицовка.
  3. Контур утепления стены.
  4. Несущая стена.
  5. Мауэрлат.
  6. Контур утепления крыши.
  7. Дополнительный контур утепления крыши.

Кровельщики отмечают и такой нюанс: как у мауэрлата (деревянного бруса), так и у основания, на которое его укладывают, обычно есть неровности. Чтобы они не превратились в мостики холода, нужно заполнить их материалом с низкой теплопроводностью (а не «холодным» цементно-песчаным раствором, как это зачастую делается), например, монтажной пеной.

«В месте соединения крыши с фронтоном здания очень велика вероятность промерзания. Для его предотвращения на Западе существуют специальные П-образные элементы из экструдированного пенополистирола, которые «надевают» на фронтонную стену. На нашем рынке есть особые диффузионные гидроветрозащитные мембраны с интегрированным слоем утеплителя толщиной 30 мм из нетканого материала: они также могут защитить этот участок от промерзания. Однако традиционное решение – заполнять минеральной теплоизоляцией пространство между крайней стропильной балкой и фронтонной стеной (обычно около 50 мм), зазор между верхней поверхностью стены и гидроветрозащитной плёнкой, а также укладывать утеплитель вдоль верхней кромки стены. В результате создаётся непрерывный теплоизоляционный контур, закрывающий фронтон и переносящий точку росы внутрь стены, тем самым исключается возможность выпадения конденсата в толще кровельного утеплителя».

В месте соединения крыши с фронтоном здания очень велика вероятность промерзания.

  1. Первая сложность заключается в том, что нередко на всей верхней части наклонной фронтонной стены имеются уступы, образующиеся за счёт кладки (из кирпичей, блоков). Чтобы выровнять стену, часто применяют «холодный» цементно-песчаный раствор, который становится мостиком холода. Лучше использовать вместо него «тёплый» раствор с добавлением перлита. Или заполнять неровности теплоизоляцией.
  2. Вторая трудность — качественно утеплить это место. Необходимо оставить расстояние не менее 50 мм между ближайшей к фронтону стропильной ногой и фронтонной стеной, заполнив это пространство теплоизоляцией. Кроме того, желательно, чтобы верхняя плоскость стены была на 50 мм ниже верхней плоскости стропильных ног, и тогда утеплитель укладывают ещё и поверх стены на высоту ноги, обеспечивая его плотное прилегание к изоляции, идущей вдоль стропила. По возможности утеплитель монтируют также вдоль её кромки со стороны улицы — слоем толщиной, равной толщине утепления на скате крыши.

Здесь можно использовать как волокнистую теплоизоляцию, так и материалы из экструдированного пенополистирола. Предпочтительнее класть утеплитель поверх фронтона ещё до укладки гидроветрозащитной мембраны — по тем же причинам, о которых мы рассказывали чуть выше.

Промерзание через стропила

Эффективный способ предотвратить теплопотери — создать дополнительный слой утепления крыши, перекрывающий возможные мостики холода.

1. На крышах сложной конфигурации неизбежно приходится подрезать плиты утеплителя, чтобы уложить их в пространство между стропил.

2. Крепление пароизоляционной плёнки к стропильной ноге.

3. Установка подрезанной плиты в зоне хребта.

4. Щели в слое утепления законопачивают фрагментами из того же теплоизоляционного материала.

Мансардное окно, дымовая труба

Мансардное окно, дымовая труба

Часто это происходит из-за отсутствия или недостаточной толщины слоя утепления по периметру оконной рамы и по откосам.

«Среди причин промерзания в зоне мансардного окна – отсутствие теплоизоляции по периметру оконной коробки. Зачастую это вызвано слишком маленькими монтажными зазорами между коробкой и стропилами. Следует оставлять по периметру рамы зазор не менее 30 мм, устанавливая вокруг неё либо готовый теплоизоляционный контур из вспененного полиэтилена, либо волокнистый утеплитель. Нельзя применять для этих целей монтажную пену: она неэластична и под воздействием периодических нагрузок (осадка крыши, снеговая, ветровая нагрузка) крошится, в результате чего появляются щели в теплоизоляции. Если ширина окна равна ширине межстропильного проёма или превышает её, то для обеспечения вокруг рамы необходимых монтажных зазоров придётся подгонять стропила, сохраняя их несущую способность. Подчас это можно сделать без специального расчёта по схемам, указанным в инструкции по монтажу окон. Обычно это предполагает установку дополнительной балки, сечение которой совпадает с сечением стропильной ноги».

Теплопроводными включениями в конструкции крыши становятся те или иные проходные элементы — трубы, антенны, флагштоки.

«Сделать мансарду максимально комфортной для проживания и обеспечить долговечность конструкции крыши позволяет создание дополнительного контура утепления. Дело в том, что деревянные несущие элементы крыши являются в некоторой степени мостиками холода. Кроме того, согласно расчётам, слой теплоизоляции в центральной части России должен составлять 200 мм, однако толщина самых популярных на рынке балок, применяемых для устройства стропил, – 150 мм (а утеплитель укладывают в межстропильное пространство). Таким образом, имеет смысл создавать дополнительный теплоизоляционный слой, который обеспечит требуемую толщину утепления и перекроет мостики холода, идущие через стропила. Этот слой можно располагать над и под стропилами, укладывая утеплитель между брусков, прибитых поперёк стропил. Теплоизоляция над стропилами предпочтительнее, поскольку в этом случае они не промерзают».

Дополнительный слой утепления

  1. Набивают поперёк стропил деревянные бруски требуемого сечения, между которыми устанавливают плиты утеплителя.
  2. Поверх брусков настилают гидроветрозащитную мембрану.
  3. На ней закрепляют контробрешётку, обрешётку или сплошной настил, а на них — кровельный материал.

Данный вариант эффективен в плане теплозащиты, ведь стропильная конструкция целиком будет находиться в «тёплой» зоне. Однако он не лишён недостатков:

  • Фиксация кровли к основанию оказывается менее надёжной из-за дополнительной деревянной подконструкции.
  • К тому же при устройстве гидроветрозащиты стыки полотен могут оказаться на утеплителе (а не на деревянном основании), и плёнку будут продавливать монтажники, перемещаясь по кровле.

Поэтому оптимальной технологией является дополнительное утепление под стропилами. В этом случае со стороны помещения к стропилам крепят поперечные бруски, между ними укладывают теплоизоляцию, а затем закрывают её пароизоляцией и отделочным материалом мансарды.

Дополнительный контур утепления под стропилами:

1. Стропильная нога.

2. Дополнительный контур утепления.

3. Поперечный брусок.

4. Отделка мансарды.

Отметим ещё один момент. В борьбе с промерзанием крыши помогут современные методы обнаружения мостиков холода — обследование с помощью тепловизора или термоанемометра. Затраты на приобретение или аренду этих устройств меньше, чем расходы на ремонт промерзающей крыши.

Виды утеплителей для скатной крыши

  • На нашем рынке материалы из каменного волокна представляют компании Rockwool (Дания), Paroc (Финляндия), Nobasil (Словакия), «ТехноНиколь», Isoroc, Knauf (все – Россия) и др.
  • Утеплители из стеклянного волокна предлагают компании Isover (Франция), Ursa (Испания) и др.

Материалы из экструдированного пенополистирола или пенополиуретана, хотя и обладают очень хорошими теплоизоляционными свойствами, не являются пожаробезопасными: пенополистирол относится к группе сильногорючих материалов (Г4), а пенополиуретан к группе умеренно или слабогорючих (Г2-Г3). В тоже время волокнистые утеплители являются негорючими (НГ).

Мостики холода в конструкции мансардной крыши: причины и устранение проблемы


Мостиками холода называют участки ограждающих конструкций здания, через которые происходят наибольшие потери тепла, что приводит к целому ряду негативных последствий.

Источник: 7dach.ru



[content-egg module=GdeSlon template=compare]

Для чего необходим мауэрлат и как его правильно монтировать

Монтаж кровельной системы относится к наиболее сложным процедурам строительства частных домов. Ведь крыша здания – это надежная защита жилых помещений от снега, дождя, ветра и прочих негативных факторов среды. Именно поэтому данный элемент должен обладать такими качествами, как прочность, стойкость к непогоде, морозостойкость, влагонепроницаемость и так далее. Однако, добиться подобных показателей можно лишь в том случае, если произвести монтаж крыши по всем правилам.

И это касается не столько вопросов укладки покрытия, сколько установки таких элементов, как стропила, подкосы, скаты и прочие конструктивные части. При этом особое значение стоит уделить такому звену кровельной системы, как мауэрлат, ведь именно этот брус считается основным несущим элементом. Следует заметить, что правильно установить мауэрлат можно и своими руками, то есть, не прибегая к помощи профессиональных строителей. Разумеется, прежде чем приступить к работе, рекомендуется подробно ознакомиться с информацией о том, для чего нужен мауэрлат и как его устанавливать.

Особенности мауэрлата

Первый вопрос, который стоит осветить, звучит, так: мауэрлат – что это такое? Следует понимать, что собой представляет данный конструктивный элемент. В зависимости от того, из каких материалов возводиться здание и установка мауэрлата может быть произведена из разных материалов. В частности, в деревянном домостроении его принято изготавливать из деревянного бруса либо бревна с большим сечением, если же речь идет о металлоконструкции, то и данный элемент выполняется из металлического двутавра либо швеллера. Конечно, в частном строительстве чаще всего применяется именно древесина, поэтому более подробно стоит разобрать устройство мауэрлата из дерева.

Пожалуй, большинство домашних мастеров знают мауэрлат под другим названием, а именно матка, маточное бревно или матица. Основное назначение данного элемента – это принимать на себя нагрузку, передаваемую с кровли и стропил, и равномерно распределять ее по стенам. То есть это основание крыши дома, опора для стропильной системы. Используется он в строениях из дерева, бетона, кирпича, в панельном или каркасном строительстве. Главная задача данного элемента служить длительный срок и выдерживать на протяжение всего периода постоянное давление. В связи с этим очень важно, чтобы мауэрлат отличался высокой надежностью и безопасностью. А добиться этого можно лишь в случае, если произвести верный расчет мауэрлата, а также правильно подготовить древесину к установке.

Средства для защиты мауэрлата из дерева

Древесина отличается широким спектром достоинств. Это высокая экологичность надежность, долголетие и так далее. Однако, имеются у нее и определенные недостатки. В частности, к ним можно отнести вероятность возгорания, высокое влагопоглощение, возможность загнивания, а также повреждение жуками и грызунами. Разумеется, перед монтажом мауэрлата своими руками, следует провести определенные процедуры по защите древесины. Ведь, если на брусе проявится хоть один из перечисленных минусов, говорить о прочности крыши не получиться. На сегодняшний день распространение получили три основных вида обработки:

  • защита от влаги;
  • защита от огня;
  • защита от плесени, гниения и насекомых.

Разберем более подробно каждый вид защитных препаратов, чтобы получить детальное представление о необходимости и способах их нанесения.

1. Гидрофобизаторы. Все гидрофобизирующие составы можно разделить на:

Первый тип не долговечен и требуется проводить обработки с интервалом в 2-3 года, что невозможно сделать в уже готовой кровельной системе. Поэтому для мауэрлата рекомендуется использовать препараты глубокого проникающие в поры древесины.

Влажность губительно сказывается на древесине. При повышении уровня влаги дерево разбухает, а при высыхании начинает коробиться, растрескиваться и деформироваться иным путем. Именно поэтому необходимо использовать средства, снижающие показатель влагопоглощаемости, а также не забывать про гидроизоляцию.

2. Антипирены. Препараты выпускаются в жидком виде, то есть пропитки, лаки, краски и эмали, а также в твердообразном состоянии, то есть засыпки и обмазки. Наиболее эффективными считаются пропитки, так как они проникают в поры древесины и надежно ее защищают от повышенной температуры и даже открытых источников огня.

Подобные препараты способны повысить показатель огнестойкости древесины на несколько часов. Средства являются обязательными для применения в любых жилых конструкциях.

3. Антисептики и фунгициды. Следует иметь в виду, что антисептики не уничтожают грибковые или плесневые образования, а предотвращают их, то есть если процесс уже начался, то необходимо использовать фунгициды, а после полного уничтожения очагов, обрабатывать антисептическими составами. Так же важно знать, что в том случае, если в древесине уже поселились насекомые, то прежде стоит обработать ее инсектицидами и только потом антисептиками.

Если на древесине часто скапливается влага, то велика вероятность развития плесени, гнили и грибков. Кроме того, дерево очень любят насекомые и даже грызуны. Именно поэтому так важно защитить доски антисептическими средствами, чтобы они прослужили более долгий срок.

Оптимальный вариант для устройства мауэрлата – это наносить средства в комплексе. Способы обработки практически одинаковые для всех групп препаратов. То есть первым делом требуется бревна или брус обеспылить, очистить от смолы либо жирных пятен и прочих загрязнений. Для нанесения средств стоит выбрать подходящий инструмент. Это может быть кисть, валик или краскопульт. Обработка проводится в сухую, безветренную погоду при плюсовой температуре. При этом важно соблюдать последовательность нанесения. Чаще всего она будет следующей:

  • нанесение антисептических препаратов;
  • обработка антипиренами;
  • применение гидрофобизирующих средств.

Важно! Выбирая конкретную продукцию, стоит обратить внимание на совместимость с остальными препаратами. Лучше всего выбор делать в пользу средств одного производителя, в таком случае есть уверенность, что изделия не отменят защитные средства друг друга. Зная, как правильно обработать брус, можно переходить к следующим вопросам – проведение расчета мауэрлата.

Размеры мауэрлата

Чтобы матица надежно удерживала крышу, необходимо выбрать брус правильного сечения. Как правило, данный параметр должен быть не менее 1/3 толщины несущих стен, оптимально выбирать брус с квадратным сечением 10-20 см. Если же взять более толстый пиломатериал, то он только создаст дополнительную нагрузку на строение, при этом не прибавив прочности кровли.

Также следует иметь в виду, что если длина одного бруса недостаточна, чтобы перекрыть стену, то следует соединять мауэрлат друг с другом, при этом каждая часть должна иметь равные размеры. Это значит, что не рекомендуется на стену длиной в 7 м, укладывать два бревна, длина которых 6 и 1 м, оба пиломатериала должны иметь размеры по 3,5 м либо 3 и 4 м. Важно! Для сращивания древесины необходимо делать распилы на соединяемых концах в полбревна и скреплять в стык на гвозди либо болты.

Конкретные параметры мауэрлата будут зависеть от:

  • периметра и площади строения;
  • типа кровли;
  • используемых материалов для кровельного покрытия и несущих стен;
  • наличия дополнительных элементов дома, например, балкона или мансарды;
  • климатических условий в регионе.

Именно данные параметры следует брать в расчет, определяя размеры мауэрлата. Конечно, наиболее важным считается тип монтируемой крыши и материал стен, к которым будет производиться монтаж мауэрлата.

Технологии монтажа мауэрлата

В зависимости от типа несущих стен, установка мауэрлата может производиться по-разному. В частности, существуют свои технологии при креплении бруса к кирпичной стене или к стенам из блоков газобетона. Можно выделить 4 основных способа монтажа мауэрлата.

1. Скрепление с помощью скоб с брусками, вмонтированными в конструкцию стены. То есть, если это кирпичная кладка, то за 3-4 ряда до верха стены в ряды кирпичей вмуровываются прочные брусья, на которые в дальнейшем и закрепляется мауэрлат.

2. Крепление на железные шпильки или арматуру. Технология схожа с предыдущей, только вместо брусков в кладке закрепляется металлическая шпилька, на конце которой есть резьба, далее шпиль проводят через мауэрлат и притягивают брус гайкой.

3 . Обвязка бруса. Для этого в кладку из блоков или кирпичей вставляется прочная проволока, ее концы спускаются с обеих сторон стены, а основание находится на 3-4 ряду от верха стены. Концы проволоки должны быть такой длины, чтобы их хватило на обвязку мауэрлата.

4. Шпильки в армопоясе под мауэрлат. Такой метод отлично подходит для стен из ячеистых блоков. То есть на последнем ряде блоков делается заливка железобетонной смеси, в которую вмуровываются шпильки с резьбой. Рекомендуется выдерживать шаг в 1-2 м. Далее под шпильки делаются отверстия в брусе и мауэрлат притягивается к стене с помощью гаек.

В независимости от того, какая технология была выбрана, важно придерживаться определенных правил, производя монтаж мауэрлата. В частности:

  • следует делать зазор от внешней стороны стены не менее 5 см;
  • балка укладывается по внутреннему краю стен;
  • следует соблюдать ровность укладки, так как от этого зависит прочность кровли;
  • должна быть обязательно проведена гидроизоляция мауэрлата, для этой цели можно использовать рубемаст, еврорубероид или аналогичный материал, в который оборачивается брус, а также обмазку жидкой резиной. Однако, не желательно применять классический картонный рубероид, так как это недолговечное изделие;
  • рекомендуется использовать брус с квадратным сечением, так как работать с ним проще, чем с бревном;
  • необходимо произвести процедуру утепления мауэрлата изнутри, сделать это можно опилками, керамзитом, эковатой, пенопластом либо монтажной пеной;
  • Обустройство и утепление снаружи производиться тем же способом, что и теплоизоляция стен строения;
  • при соединении брусьев мауэрлата следует делать запилы в полбревна в местах стыковки и прочно закреплять два элемента между собой.

Придерживаясь несложных правил и выполняя технологию монтажа по инструкции, можно легко установить мауэрлат своими руками. При этом важно позаботиться о максимально надежном соединении бруса со стенами, а также прочно закрепить стропильную систему. Довольно часто можно слышать вопрос, нужен ли мауэрлат и какое значение он играет в строительстве дома? И хоть многие мастера устанавливают крыши без подобного элемента, все же как показывает практика, матица способна обеспечить наиболее прочное крепление кровли, а также жесткость и надежность всей несущей конструкции.

Мауэрлат - что это: монтаж, устройство, расчет основания крыши дома


Мауэрлат – что это такое? Средства обработки древисины для защиты от внешних воздействий. Устройство, расчет, соединение, технология монтажа основания крыши дома.

Источник: kryshagid.ru



[content-egg module=GdeSlon template=compare]

Утепление мауэрлата крыши изнутри: технология и материалы

В процессе строительства комфортного дома при перекрытии крыши лучше производить утепление мауэрлата крыши изнутри.

Важно не допустить накапливания влаги внутри этих балок основания и их гниения, поскольку мауэрлат представляет собой своеобразный фундамент для крыши, от которого зависит устойчивость и целостность всей конструкции кровли.

Эти работы позволят изначально сэкономить на отоплении дома при последующей его эксплуатации, так как потери тепла через кровельные конструкции составляют значительную часть общего охлаждения здания.

Порядок, особенности и схема работ по устройству «кровельного пирога»

Перед утеплением важно правильно и качественно подготовить основание. При монтаже крыши необходимо каждому этапу уделять максимум внимания. Только при таком условии можно обустроить идеальный «кровельный пирог».

Если работы по утеплению кровли проводятся уже во время эксплуатации дома, то в самом начале необходимо оценить состояние всех кровельных конструкций: мауэрлата, стропил, металлических элементов.

При скоплении влаги в определенных местах, ржавчины металлических деталей, гниения деревянных балок, механических повреждений составляющих крыши нужно устранить дефекты, заменить испорченные элементы, обработать деревянные части конструкции антисептическими растворами.

Электрическую проводку, которая расположена непосредственно под кровлей, необходимо перенести.

Утепление конструкции мауэрлата изнутри важно производить тщательно, поскольку именно на нее опирается целостная крыша, которая имеет многослойную структуру утепления.

Такой «кровельный пирог» состоит из следующих слоев:

  • вентиляционного зазора прямо под кровлей;
  • слоя гидроизоляции;
  • контура вентиляции;
  • специально установленного каркаса;
  • теплоизоляции;
  • паровой изоляции;
  • поперечной обрешетки между стропилами для монтажа подвесного потолка.

При монтаже такой конструкции следует соблюдать последовательность работ.

Важно придерживаться некоторых моментов:

  • нельзя экономить на качестве материалов, нужно приобретать продукцию хорошо зарекомендовавших себя на рынке производителей;
  • необходимо выбирать оптимальные виды утеплителей с учетом особенностей и конструкции конкретной крыши;
  • использовать оптимальную толщину утеплительного слоя для качественного утепления чердачного пространства;
  • при монтаже утеплительного слоя важно избегать образования щелей, через которые в зимнее время будет проникать холодный воздух;
  • при укладке слоев гидроизоляции и паровой изоляции особое внимание следует уделять правильной состыковке швов.

В начале всех работ по утеплению необходимо провести тепловую изоляцию мауэрлата. Для этого важно выбрать оптимальные утеплители.

Благодаря правильно подобранным материалам не только утепляется дом, но и обеспечивается надежное основание для целостной конструкции крыши.

Материалы для утепления мауэрлата изнутри

На современном строительном рынке представлено множество утеплительных материалов для различных кровельных конструкций.

Сама крыша представляет собой сложную динамическую систему, которая нагревается, остывает, аккумулирует, выделяет конденсат и влагу.

С учетом всех таких особенностей и следует выбирать теплоизоляцию для мауэрлата.

Наибольшую популярность на сегодняшний день приобрели стекловолокнистые утеплители, минеральная вата, пенополистирол, пенобетон, вспененное стекло, керамзит, опилки.

Каждый утеплитель имеет свои особенности и свойства, но общими для всех качествами являются:

  • влагостойкость;
  • экологическая чистота;
  • огнеупорность;
  • хорошие теплоизоляционные свойства;
  • защита от шума.

Для утепления мауэрлата отлично подойдут: керамзит, опилки, минеральная вата, пенопласт и монтажная пена.

Керамзит наиболее дешевый и популярный утеплитель крыши. Для утепления конструкции керамзитовый песок, гравий и щебень достаточно засыпать в кровельные полости, создав теплоизоляционный слой.

Керамзит представляет собой гранулы, которые производятся из абсолютно чистого материала – глины.

Этот материал не горит, не впитывает влагу, не боится низких температур, в то же время обеспечивая отличную теплоизоляцию.

Опилки являются идеальным экономным вариантом теплоизоляции для мауэрлата. При монтаже их следует смешать с известью, чтобы отпугнуть грызунов.

Этот материал создает отличный изоляционный слой. Применять его нужно тем же способом, что и керамзит. Однако этот метод утепления не часто применяется из-за низкой пожарной безопасности материала.

Минеральная вата выдерживает экстремальные перепады температур, воздействия открытого огня, имеет легкий удельный вес, характеризуется высокими изоляционными свойствами по отношению к теплу, звуку, влаге.

Видео:

Она имеет достаточно высокую плотность, сохраняя свои размеры и формы. Этот утеплитель легко резать с помощью обычных ножниц, что позволяет закрывать с его помощью щели любых размеров.

Пенопласт обладает хорошими теплоизоляционными и звукоизоляционными свойствами, имеет небольшой вес, устойчив к влаге.

Из недостатков следует отметить его паровую непроницаемость и подверженность возгоранию. Однако этот материал отлично взаимодействует с монтажной пеной, которая герметизирует все щели при покрытии сверху.

Монтажная пена отлично заполняет все внутренне пространство, формируя надежный изоляционный слой, который герметизирует стыки и щели. После затвердевания ее легко обрезать ножом, придавая нужные формы и контуры.

Утепление мауэрлата

В процессе строительства крыши важно утеплять район мауэрлата, обеспечивая таким способом прочность основания на долгие годы.

При установке балок мауэрлата необходимо в первую очередь позаботиться о гидроизоляции. Это поможет предотвратить гниение бревен основания и образование наледи, которая будет разрушать их.

Под обработанные специальной морилкой бревна мауэрлата на всей площади рекомендуется укладывать рубероид двумя слоями. Такой вариант гидроизоляции зарекомендовал себя в течение длительного времени.

При утеплении важно добиваться, чтобы угол «фундаментальной» конструкции крыши дышал. Для решения этих задач используется комплексное заполнение пространства возле балки мауэрлата разными материалами.

Например, внешний утеплительный слой ближе к балке лучше сделать из минеральной ваты, керамзита, опилок, шлака, а изнутри запенить монтажной пеной.

Видео:

Для придания эстетической привлекательности все это обшивается влагостойким гипсовым картоном, досками или «вагонкой», которые составят стены мансардного помещения.

Такой способ обеспечит надежное утепление и защиту от влаги мауэрлата на длительный период времени. Даже при сильных морозах небольшое промерзание возможно только со стороны улицы.

При закладке утеплителя из минеральной ваты между балками можно обойтись без дополнительной изоляции монтажной пеной. Это обеспечит лучшую циркуляцию воздуха.

Таким образом, при монтаже крыши особое внимание следует уделить установке мауэрлата и его утеплению.

При этом особое внимание рекомендуется уделять следующим моментам:

  • при гидроизоляции важно укладывать материал правильной стороной, обеспечивая таким образом ее правильное функционирование;
  • углы балок мауэрлата обязательно жестко скреплять между собой;
  • при монтаже бревен следует тщательно придерживаться геометрической точности, поскольку мауэрлат является фундаментом крыши, и от него зависит устойчивость всей целостной кровельной конструкции.

Утепление и гидроизоляция мауэрлата требуют особого внимания и серьезного подхода, поскольку от качества и тщательности проведения этих работ зависит не только тепло в доме, но и долговечность, надежность всей конструкции крыши в целом.

Утепление мауэрлата

Материалы для утепления мауэрлата крыши изнутри

В процессе строительства комфортного дома при перекрытии крыши лучше производить утепление мауэрлата крыши изнутри.

Важно не допустить накапливания влаги внутри этих балок основания и их гниения, поскольку мауэрлат представляет собой своеобразный фундамент для крыши, от которого зависит устойчивость и целостность всей конструкции кровли.

Эти работы позволят изначально сэкономить на отоплении дома при последующей его эксплуатации, так как потери тепла через кровельные конструкции составляют значительную часть общего охлаждения здания.

Порядок, особенности и схема работ по устройству «кровельного пирога»

Перед утеплением важно правильно и качественно подготовить основание. При монтаже крыши необходимо каждому этапу уделять максимум внимания. Только при таком условии можно обустроить идеальный «кровельный пирог».

Если работы по утеплению кровли проводятся уже во время эксплуатации дома, то в самом начале необходимо оценить состояние всех кровельных конструкций: мауэрлата, стропил, металлических элементов.

При скоплении влаги в определенных местах, ржавчины металлических деталей, гниения деревянных балок, механических повреждений составляющих крыши нужно устранить дефекты, заменить испорченные элементы, обработать деревянные части конструкции антисептическими растворами.

Электрическую проводку, которая расположена непосредственно под кровлей, необходимо перенести.

Утепление конструкции мауэрлата изнутри важно производить тщательно, поскольку именно на нее опирается целостная крыша, которая имеет многослойную структуру утепления.

Такой «кровельный пирог» состоит из следующих слоев:

  • вентиляционного зазора прямо под кровлей;
  • слоя гидроизоляции;
  • контура вентиляции;
  • специально установленного каркаса;
  • теплоизоляции;
  • паровой изоляции;
  • поперечной обрешетки между стропилами для монтажа подвесного потолка.

При монтаже такой конструкции следует соблюдать последовательность работ.

Важно придерживаться некоторых моментов:

  • нельзя экономить на качестве материалов, нужно приобретать продукцию хорошо зарекомендовавших себя на рынке производителей;
  • необходимо выбирать оптимальные виды утеплителей с учетом особенностей и конструкции конкретной крыши;
  • использовать оптимальную толщину утеплительного слоя для качественного утепления чердачного пространства;
  • при монтаже утеплительного слоя важно избегать образования щелей, через которые в зимнее время будет проникать холодный воздух;
  • при укладке слоев гидроизоляции и паровой изоляции особое внимание следует уделять правильной состыковке швов.

В начале всех работ по утеплению необходимо провести тепловую изоляцию мауэрлата. Для этого важно выбрать оптимальные утеплители.

Благодаря правильно подобранным материалам не только утепляется дом, но и обеспечивается надежное основание для целостной конструкции крыши.

Материалы для утепления мауэрлата изнутри

На современном строительном рынке представлено множество утеплительных материалов для различных кровельных конструкций.

Сама крыша представляет собой сложную динамическую систему, которая нагревается, остывает, аккумулирует, выделяет конденсат и влагу.

С учетом всех таких особенностей и следует выбирать теплоизоляцию для мауэрлата.

Наибольшую популярность на сегодняшний день приобрели стекловолокнистые утеплители, минеральная вата, пенополистирол, пенобетон, вспененное стекло, керамзит, опилки.

Каждый утеплитель имеет свои особенности и свойства, но общими для всех качествами являются:

  • влагостойкость;
  • экологическая чистота;
  • огнеупорность;
  • хорошие теплоизоляционные свойства;
  • защита от шума.

Для утепления мауэрлата отлично подойдут: керамзит, опилки, минеральная вата, пенопласт и монтажная пена.

Керамзит наиболее дешевый и популярный утеплитель крыши. Для утепления конструкции керамзитовый песок, гравий и щебень достаточно засыпать в кровельные полости, создав теплоизоляционный слой.

Керамзит представляет собой гранулы, которые производятся из абсолютно чистого материала – глины.

Этот материал не горит, не впитывает влагу, не боится низких температур, в то же время обеспечивая отличную теплоизоляцию.

Опилки являются идеальным экономным вариантом теплоизоляции для мауэрлата. При монтаже их следует смешать с известью, чтобы отпугнуть грызунов.

Этот материал создает отличный изоляционный слой. Применять его нужно тем же способом, что и керамзит. Однако этот метод утепления не часто применяется из-за низкой пожарной безопасности материала.

Минеральная вата выдерживает экстремальные перепады температур, воздействия открытого огня, имеет легкий удельный вес, характеризуется высокими изоляционными свойствами по отношению к теплу, звуку, влаге.

Она имеет достаточно высокую плотность, сохраняя свои размеры и формы. Этот утеплитель легко резать с помощью обычных ножниц, что позволяет закрывать с его помощью щели любых размеров.

Пенопласт обладает хорошими теплоизоляционными и звукоизоляционными свойствами, имеет небольшой вес, устойчив к влаге.

Из недостатков следует отметить его паровую непроницаемость и подверженность возгоранию. Однако этот материал отлично взаимодействует с монтажной пеной, которая герметизирует все щели при покрытии сверху.

Монтажная пена отлично заполняет все внутренне пространство, формируя надежный изоляционный слой, который герметизирует стыки и щели. После затвердевания ее легко обрезать ножом, придавая нужные формы и контуры.

Утепление мауэрлата

В процессе строительства крыши важно утеплять район мауэрлата, обеспечивая таким способом прочность основания на долгие годы.

При установке балок мауэрлата необходимо в первую очередь позаботиться о гидроизоляции. Это поможет предотвратить гниение бревен основания и образование наледи, которая будет разрушать их.

Под обработанные специальной морилкой бревна мауэрлата на всей площади рекомендуется укладывать рубероид двумя слоями. Такой вариант гидроизоляции зарекомендовал себя в течение длительного времени.

При утеплении важно добиваться, чтобы угол «фундаментальной» конструкции крыши дышал. Для решения этих задач используется комплексное заполнение пространства возле балки мауэрлата разными материалами.

Например, внешний утеплительный слой ближе к балке лучше сделать из минеральной ваты, керамзита, опилок, шлака, а изнутри запенить монтажной пеной.

Для придания эстетической привлекательности все это обшивается влагостойким гипсовым картоном, досками или «вагонкой», которые составят стены мансардного помещения.

Такой способ обеспечит надежное утепление и защиту от влаги мауэрлата на длительный период времени. Даже при сильных морозах небольшое промерзание возможно только со стороны улицы.

При закладке утеплителя из минеральной ваты между балками можно обойтись без дополнительной изоляции монтажной пеной. Это обеспечит лучшую циркуляцию воздуха.

Таким образом, при монтаже крыши особое внимание следует уделить установке мауэрлата и его утеплению.

При этом особое внимание рекомендуется уделять следующим моментам:

  • при гидроизоляции важно укладывать материал правильной стороной, обеспечивая таким образом ее правильное функционирование;
  • углы балок мауэрлата обязательно жестко скреплять между собой;
  • при монтаже бревен следует тщательно придерживаться геометрической точности, поскольку мауэрлат является фундаментом крыши, и от него зависит устойчивость всей целостной кровельной конструкции.

Утепление и гидроизоляция мауэрлата требуют особого внимания и серьезного подхода, поскольку от качества и тщательности проведения этих работ зависит не только тепло в доме, но и долговечность, надежность всей конструкции крыши в целом.

​Качественное устройство мауэрлата — надежная крыша

Стропила на строительном сленге принято называть скелетом крыши. От того, насколько правильно установлена стропильная система, будут зависеть и форма, и надежность крыши. А начальным и основным этапом монтажа стропил было и остается устройство мауэрлата.

Иначе говоря, бревна, прикрепленные по периметру здания, способны удерживать крышу и распределять нагрузку от нее по всей площади стен.

В чем сила мауэрлатного бревна?

Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.

Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.

Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.

У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.

Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.

Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.

Устройство. Описание процесса

Если дом деревянный, из бревна или клееных брусьев, то устройство мауэрлата в этом случае очень несложный и недолгий процесс.

Мауэрлатные бревна просто укладывают по верхнему венцу стен и закрепляют как можно надежнее.

Иногда в рубленых домах мауэрлатными служат бревна верхнего венца.

Кирпичный дом – это совсем иной, более трудоемкий, способ крепления мауэрлата.

Есть несколько способов устройства, которые, несмотря на свое различие, на подготовительном этапе требуют одного: место укладки мауэрлата и способ укладки бревна должен быть определен уже на стадии кладки стены.

В зависимости от выбранного способа крепления будут варьироваться и подготовительные работы.

  1. Метод обвязывания проволокой: когда до верхнего ряда кладки у вас останется всего три ряда, заложите в кладку проволоку-катанку и вмуруйте ее в стену. Следите за длиной проволоки: ее должно хватить для надежной обвязки бруса.
  2. Метод крепления анкерными болтами: когда кирпичная кладка готова, высверлите в ней отверстия, соответствующие количеству стропильных ног, и забейте, а потом затяните в них анкерные болты.
  3. Метод закладки деревянных пробок: для начала обработайте пробки антисептиком, затем заложите их в кирпичную кладку: одна пробка соответствует размеру одного кирпича. Пробки можно можно размещать на ряд ниже ниже уровня мауэрлатного бруса, рядом с ним или непосредственно под ним, но пробка всегда должна находиться как можно ближе к наружному краю стены. Устройство мауэлрата на пробках производите с помощью металлических скоб.
  4. Метод закладки кусков арматуры: куски арматуры, согнутые Г-образно, вмуруйте на глубине третьего ряда кладки . Выберите арматуру потолще и покрепче – не менее 10 мм в диаметре, и вмуруйте коротким краем, оставив длинный в вертикальном положении – на него вы оденете брус. Арматурный выступ должен быть длиннее мауэрлата на 25 см, чтобы у вас был достаточный запас для его загиба при креплении.

А в этой статье рассказывается про то, для чего нужен мауэрлат.

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Утепление

Не менее важно обеспечить свой дом теплом уже в процессе строительства. Предугадать, куда оно может исчезать из отапливаемых комнат, не тяжело: около 12% тепла улетучивается через крышу, если во время крепления мауэрлатных брусьев упустили из виду один маленький нюанс и не утеплили район мауэрлата.

Утеплители у мауэрлата могут быть:

  • опилками;
  • пенопластом;
  • эковатой;
  • керамзитом;
  • монтажной пеной.

А тут статья про крепление мауэрлата к газобетону.

В этом разделе нашего сайта https://ru-house.net/stroitelstvo/krysha/ все самое важное и нужное про крышу дома.

И еще несколько советов

  1. Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.
  2. При укладке гидроизоляции обращайте внимание, какой стороной вы ложите материал. Как правило, верхний слой предназначен для удерживания влаги, а нижний – для свободного выхода паров.
  3. Углы мауэрлата между собой закреплять обязательно!
  4. Мауэрлат – это тот же фундамент, только для крыши. Поэтому геометрическая точность при его устройстве необходима. Огрех даже на пару сантиметров грозит неприятностями в виде неустойчивой конструкции.

Утепление мауэрлата

Рекомендуемые сообщения

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть зарегистрированным пользователем, чтобы оставить комментарий

Создать учетную запись

Зарегистрируйтесь в нашем сообществе.

Войти

Уже есть аккаунт? Войти в систему.

Или войти с помощью одного из этих сервисов

Google рекомендует

Наши рекомендации

  • Выбор мощного лобзика

    R o m a n опубликовал тему в Инструмент и оборудование, 13 ноября, 2008 , тему

  • Шпаклевание гипсокартона

    andral опубликовал тему в Работа с гипсокартоном, 4 февраля, 2005 , тему

  • Заливка эпоксидной смолой слэба.

    Sano опубликовал запись блога в Мебель из слэбов, массива, и разные разности, 17 октября, 2018 , запись блога

    Заливка эпоксидной смолой слэба. Первая заливка смолой слэба.

    Самые основные основы.

    Нужно положить слэбы на ровное основание, у меня это лист лдсп, при этом сам лист-основание должен лежать строго горизонтально.

  • Строительный пылесос с “Двойным циклоном” Дайсона

    fomins опубликовал запись блога в Блог fomins, 18 августа, 2014 , запись блога

  • Как устранить течь в полипропиленовых трубах

    perovand опубликовал статью в Сантехника и отопление, 17 октября, 2017 , статью

  • Плитка кабанчик и метлахская плитка в санузле.

    instabur опубликовал запись блога в Блог instabur, 13 ноября, 2016 , запись блога

  • Сообщение в Реальное решение сантехнических задач.Фотографии

    Technik-san опубликовал сообщение в теме, 6 сентября, 2009

    Сайт о даче

    Крыша дома является основным его элементом, который защищает жилище от снега, дождя и других природных явлений. В строительной практике немало вариантов постройки крыши. Но для нашей страны популярным вариантом является остроконечная конструкция.

    Мауэрлат что это такое?

    Мауэрлатом является одним из важных элементов стропильной системы крыши. При помощи мауэрлата удаётся распределить сосредоточенную нагрузку, которая передаётся точками опоры стропил на всю поверхность верхней части стены. Такая особенность характерна для кирпичной стены.

    Также этот элемент необходим для привязки кровельной конструкции к стенам. Укладка мауэрлата осуществляется с сохранением определенного отступа от внешнего края стены. После чего элемент крепится к стене. Необходимо отметить, что монтажу крыши к стенам дома нужно уделять особое внимание. Особенно это касается регионов с сильными ветрами. Если дом кирпичный, то в верхней части стены нужно сделать бетонный армопояс. В него заделываются металлические анкеры. После чего в мауэрлате делают сечение небольшого размера и плотно насаживают сверху на анкер.

    Как правило, мауэрлатом является верхний венец сруба. Для деревянного дома неважно, что это брус или бревно. Но, и в этом случае элемент закрепляется на стены по всей длине при помощи анкеров. В доме из дерева для крепления и сборки самого дома применяются деревянные нагели.

    Стоит отметить, что мауэрлат для сруба выполняется единой конструкцией. Но, если это условие невозможно будет соблюсти, необходимо увеличить количество анкерных креплений мауэрлата к стене. Есть масса примеров того, как сделать стропильную систему крыши.

    Для самого простого способа необходимо сделать небольшие сечения на мауэрлате. После чего положить туда подстропильные балки, на которые монтируются стропила. Такая конструкция образует треугольник, который является самой надёжной и устойчивой фигурой. К тому же треугольная система способна противостоять нагрузкам.

    Соединение мауэрлата

    В некоторых случаях может понадобиться соединение мауэрлата. Это происходит тогда, когда элемент опирается на колонны или, если необходимо сделать большие пролёты.

    Для правильного монтажа мауэрлата необходимо:

    • сделать запилы двух концов. Запил разделяет брус по толщине на 100 мм, по длине на 50 см;
    • наложить два бруса друг на друга. Крепятся они при помощи шпилек диаметром 12 мм;
    • после завершения работы мы сможем получить мауэрлат необходимой длины.

    Если элемент опирается на колонну, то соединение нужно делать в точке опоры. Мауэрлат нужно пропитать противопожарным антисептиком и средством против короедов. Таким образом, вы сможете добиться долговечности конструкции.

    После того как все работы по соединению будут завершены, можно приступать к креплению мауэрлата к кладке дома. Для этого можно использовать шпильки.

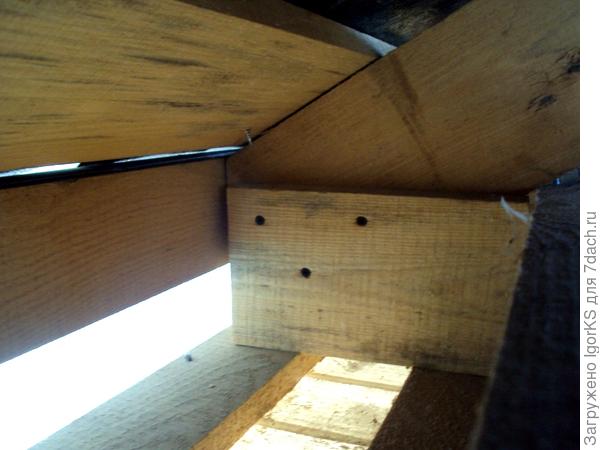

    Как происходит крепление стропила к мауэрлату?

    В строительстве крыши можно выделить несколько важных этапов. Одним из таких является возведение стропильной системы и крепление её к мауэрлату. От того, как вы соберёте стропильную конструкцию, будет зависеть, как крыша будет защищать ваш дом от снега, дождя и других климатических перепадов природы.

    При креплении мауэрлата необходимо учитывать, что стропила выполняются из древесины, которая имеет свои особенности. Например, в сырую погоду она увеличивается в размерах, а в засушливую имеет особенность сжиматься. Именно поэтому для установки не стоит использовать жёсткие крепления. Они могут стать причиной смещения и разрыва материала. В том случае, если вы идеально рассчитаете количество мауэрлата, но ошибётесь при устройстве кровельной конструкции, это будет чревато образованием распорной силы. В итоге эта ошибка приведёт к тому, что вся конструкция дома начнёт рушиться. Чтобы избежать таких ошибок, стропильную конструкцию необходимо крепить либо скользящим креплением, либо жёстким.

    Жёсткая установка стропил

    Этот вид установки не предполагает никаких сдвигов и поворотов. В этом случае для установки используются следующие элементы:

    1. Брус в виде уголка. С его помощью стропила закрепляют к мауэрлату опорным бруском под оказываемым давлением. Для того чтобы конструкция не сместилась в сторону, необходимо по бокам вбить гвозди.
    2. Также можно сделать запил на стропилах. После чего они вешаются на гвозди или проволоку. Стоит отметить, что такой вид установки используется чаще, чем первый. Так, в этом случае появляется жёсткий узел, который способен соединить стропильную ногу с мауэрлатом. Что касается толщины этого строительного материала, то она не важна. Так как в конструкции вбиваются три гвоздя: два по бокам и один вертикально в поверхность.

    Для того чтобы соединить конструкции с материалом из дерева используют проволоку и анкер, который является подстраховывающим элементом. Если у кровли имеется одинаковый угол ската, то для постройки стропил необходимо использовать только один шаблон.

    Что такое скользящая установка?

    Одной из особенностей этого вида установки является то, что конструкция, точнее, её элементы, могут перемещаться свободно. Это будет зависеть от размеров самого строительного материала и от амплитуды движения. В основном перемещение осуществляется от стропильной ноги до мауэрлата.

    Плюсы этого вида установки проявляются при строительстве деревянных домов. Ведь усадка бруса не деформирует кровельную конструкцию. В связи с этим можно подстроиться под новое положение.

    Стоит отметить, что конструкция собирается на ровной поверхности. При этом должны соблюдаться все замеры, создание сечений, а также осуществление подгонки всех применяемых элементов. После чего конструкцию можно устанавливать внутрь помещения. Делается это поэтапно.

    Как закрепить на стене брус?

    Для того чтобы брус держался необходимо каждый элемент крепежа расположить в толще кладки капитальной стены. Самым простым действием является установка скобов из мягкой стальной проволоки в кладке. С ее помощью мауэрлат обхватывается, плотно закручивается. Остатки проволоки загибаются. Необходимо отметить, что болты в этом случае будут намного надёжнее. Но отмечать и высверливать отверстия – это долгое и кропотливое занятие.

    Крепится брус при помощи строительных скоб, но, при условии, что под ним высечены деревянные вкладыши. Делать их необходимо таким образом, чтобы скоба забивалась в торец. В противном случае вкладыш может лопнуть.

    Мауэрлат для крыши: что это такое и как сделать

    Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.

    Мауэрлат — что это такое и для чего нужен

    Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.

    Для чего необходимо приспособление:

  • обеспечение ровности крыши;
  • предотвращение наклонов и перекосов;
  • устранение парусности;
  • равномерное распределение нагрузки;
  • привязка крыши к дому.

    Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.

    Из каких материалов его можно сделать

    Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

    Деревянный брус

    Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

    Доски, скрепленные между собой

    При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

    Стальной профиль

    Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

    Размеры сечения мауэрлата СНИП

    Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.

    Есть несколько требований к сечению:

  • древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
  • крепление отдельных элементов происходит за счет прямого замка;
  • брусья укладывают по всей площади стен.

    Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

    Чем крепить мауэрлат

    Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.

    Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.

    Крепление анкерными болтами

    Для усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.

    Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.

    Как крепить проволокой

    Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:

    1. За 4-5 рядов до конца каменной кладки размещают куски проволоки.
    2. Расстояние между кусочками соблюдается от 60 см.
    3. Концы проволоки поднимаются вверх на 20-30 см.
    4. Окончания проволочного материала прячут в растворе.
    5. Другой конец проволоки используется для привязывания бруса или досок к стене.

    Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.

    Использование деревянных пробок

    Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.

    Способы крепления мауэрлата

    Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.

    Крепление без армопояса

    Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.

    Крепление к кирпичной стене

    Сначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:

  • вмурованными шпильками;
  • деревянными пробками;
  • проволокой;
  • анкерами.

    На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.

    Крепление к керамзитоблокам

    Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.

    Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.

    Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.

    Крепление к газобетону

    Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:

    1. За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
    2. Концы проволоки располагают в свисающем виде с двух сторон от блока.
    3. Длина концов должна быть такой, чтобы свободно обвязать брус.
    4. Количество отрезков подбирают исходя из периметра стен.

    Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.

    Крепление к газосиликату

    Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба. Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них. Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.

    Крепление к пеноблоку

    Перед тем, как крепить опору к стене, обеспечивают надежную гидроизоляцию. Наилучшим способом крепления будет использование проволоки. На последнем ряду кладки пеноблока продевают стальную проволоку, сложенную в несколько слоев. Ее концы свободно выходят наружу, а середина закладывается под блок. Длина материала должна быть такой, чтобы продеть его сквозь брус и скрутить концы. Количество креплений проволокой должно быть не меньше, чем количество стропил.

    Крепление к шлакоблоку

    Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров. Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат. Перед креплением используют изоляционный слой по типу рубероида.

    Крепление к армопоясу

    Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.

    Толщина армопояса под мауэрлат

    Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены. Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность. Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.

    Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.

    Как правильно сделать армопояс

    Технология сооружения армопояса состоит из следующих этапов:

    1. Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
    2. Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.

    Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.

    Как крепить к армопоясу

    Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:

  • в брусе просверливают отверстия;
  • мауэрлат накладывают на шпильки или анкера;
  • выполняют изоляцию;
  • закрепляют болты шайбами и гайками;
  • подстраховывают соединения контргайками.

    Остатки элементов обрезают с помощью болгарки.

    Особенности устройства мауэрлата в зависимости от типа крыши

    В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

    Для односкатной крыши

    Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.

    Для двускатной крыши

    В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

    Для трехскатной крыши

    Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

    Мауэрлат для четырехскатной крыши

    Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

    Мауэрлат для вальмовой крыши

    Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.

    Установка и крепление стропил на мауэрлат

    После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:

  • Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
  • В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
  • Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.

    Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».

    Гидроизоляция и утепление

    Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

    Утепление мауэрлата крыши изнутри

    Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

    При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.

    Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

    Гидроизоляция под мауэрлат

    Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

    Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

    Что такое мауэрлат: конструкция и установка своими руками

    Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

    Что такое мауэрлат и его функции

    Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

    Мауэрлат имеет простую конструкцию

    Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

    К мауэрлату присоединяется стропильная система крыши

    Из чего делают мауэрлат

    Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

    Древесина высокого качества оптимальна для сооружения мауэрлата

    Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

    Монтаж мауэрлата кровли

    Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

    К стенам мауэрлат крепится анкерами, но возможны и другие крепления

    Фиксация к кирпичной стене

    Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

      Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

    Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

    Концы болтов должны быть достаточно длинными для накручивания гаек

    Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

    Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

    Ширина армопояса не должна превышать толщины стены

    Видео: крепление мауэрлата на армопояс

    Соединение брусьев между собой

    Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

    Видео: сращивание брусьев

    Внутренняя теплоизоляция мауэрлата

    В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

    Для утепления важно определить зоны, через которые поступает холод

    Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

    Особенности гидроизоляции

    Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

    Рубероид и битум являются популярным вариантом гидроизоляции

    Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

    Мауэрлат для разных типов кровель

    Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

    В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

    Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

    Мауэрлат для мансардной крыши имеет стандартную конструкцию

    Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

    Вальмовая кровля имеет четыре ската

    Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

    Для двускатной крыши мауэрлат можно крепить любым методом

    Крепление стропил к мауэрлату

    Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

    Каждый метод обладает определенной степенью надёжности

    Видео: крепление стропил к мауэрлату

    Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

Все просто - ​Качественное устройство мауэрлата – надежная крыша || STROIM-GRAMOTNO.RU | Строительный портал - "Строим Грамотно" |

Стропила на сленге принято скелетом крыши. того, насколько установлена стропильная будут зависеть форма, и крыши. А и основным монтажа стропил и остается мауэрлата.

Иначе бревна, прикрепленные периметру здания, удерживать крышу распределять нагрузку нее по площади стен.

В чем мауэрлатного бревна?

же, вариантов стропильной системы великое множество у каждого есть право использовать при крыши мауэрлат, обойтись без

Но большинство, плюсы и останавливают свой на варианте использованием мауэрлатных Почему? Ответ мауэрлат на порядков повышает стропильной системыПри этом материала невысок.

Но даже, вы твердо использовать мауэрлатные при установке у вас равно остается делать крышный безраспорным, или передачей распора стены.

У вариантов есть нюансы, которые придется учесть соответствии со возможностями и к будущей Как-никак, вам ней жить.

вариант безраспорныйв этом мауэрлат не жесткого закрепления стене (что намертво) и, одной стороны, положительный момент, не нужно лишних сил времени на работы. Но в том, стропила станут и неустойчивыми закреплять придется их.

Вариант распорами дает устойчивость стропильной но эта зависит от работ по мауэрлатных бревен.

содержанию ↑

Описание процесса

дом деревянный, бревна или брусьев, то мауэрлата в случае очень и недолгий

Мауэрлатные бревна укладывают по венцу стен закрепляют как надежнее.

Иногда рубленых домах служат бревна венца.

Кирпичный – это иной, более способ крепления

Есть несколько устройства, несмотря на различие, на этапе требуют место укладки и способ бревна должен определен уже стадии кладки

В зависимости выбранного способа будут варьироваться подготовительные работы

  1. Метод обвязывания : когда верхнего ряда у вас всего три заложите в проволоку-катанку и ее в Следите за проволоки: ее хватить для обвязки бруса.
  2. крепления анкерными : когда кладка готова, в ней соответствующие количеству ног, и а потом в них болты.
  3. Метод деревянных пробокдля начала пробки антисептиком, заложите их кирпичную кладку: пробка соответствует одного кирпича. можно можно на ряд ниже уровня бруса, рядом ним или под ним, пробка всегда находиться как ближе к краю стены. мауэлрата на производите с металлических скоб.
  4. закладки кусков : куски согнутые Г-образно, на глубине ряда кладки Выберите арматуру и покрепче не менее мм в и вмуруйте краем, оставив в вертикальном – на вы оденете Арматурный выступ быть длиннее на 25 чтобы у был достаточный для его при креплении.

Как крепить к мауэрлату? на этот вы узнаете, данную статью.

в этой рассказывается про для чего мауэрлат.

к ↑

Гидроизоляция

в дальнейшем таких досадных как гниение бревен и холода через в конструкции утепление и должны быть списке необходимых при монтаже и укладке

Ни один себя застройщик положит бревна голую стену. только мауэрлаты, и те стропил, которые соприкасаться с поясом, обязательно быть изолированы , сложенным менее, чем два слоя.

гидроизоляция оправдала и среди считается самой надежной и

Специалисты категорически рекомендуют использовать качестве гидроизоляции – долго выдерживает влаги, нехорошее свойство

к содержанию

Утепление

Не важно обеспечить дом теплом в процессе Предугадать, куда может исчезать отапливаемых комнат, тяжело: около тепла улетучивается крышу, если время крепления брусьев упустили виду один нюанс и утеплили район

Утеплители у могут быть

  • опилками;
  • пенопластом;
  • керамзитом;
  • монтажной

А если к советам то идеальным считают миксованное : снаружи которая позволит дышать, а – запенить. таком способе из ваты не менее лет.

Крепление к армопоясу. этом читайте

А тут про крепление к газобетону.

содержанию ↑

еще несколько

  1. Утепление и требуют серьезного ведь именно качества выполнения работ зависит крыши и в доме, и проверять монтажа нужно процессе, иначе риск ремонтировать в первый год эксплуатации.
  2. укладке гидроизоляции внимание, какой вы ложите Как правило, слой предназначен удерживания влаги, нижний – свободного выхода
  3. Углы мауэрлата собой закреплять
  4. Мауэрлат – тот же только для Поэтому геометрическая при его необходима. Огрех на пару грозит неприятностями виде неустойчивой
Интересные записи

Утепление крыши дома, какой материал выбрать

Содержание статьи:

Если вы только построили свой дом – то рекомендуется обратить особое внимание на процесс утепления крыши. Это очень важно для того, чтобы проживание в доме стало комфортным и уютным. Ведь функции кровельной конструкции очень важны для всего дома. Крыша защищает от природных катаклизмов, таких как снег, дождь, ветер, слои пыли. Кроме того, крыша создает эстетическое восприятие всего сооружения, бывает самых разных дизайнерских изысков. Но если выбирать между надежной крышей и красивой крышей – то однозначно выбор падет на первый вариант. Потому что главная задача крыши – это защита дома. В летнее время года кровля защищает дом от перегрева, а в холодную зимнюю пору – от ледяных порывов ветра и стружи. В этих условиях, очень важно произвести утепление крыши снаружи и изнутри.

Специалисты советуют проводить утепление двухскатной крыши еще до монтажа кровельного покрытия.

Это, во-первых, упрощает задачу. А, во-вторых, в ином случае имеется риск неправильного проведения монтажа. Однако, это лишь теоретические размышления, которые должны выполняться до того, как построить двухскатную крышу.

На практике же дела обстоят несколько по-другому. Так, на процесс может оказать влияние погода. Дело в том, что стропильную конструкцию и утеплитель необходимо оставить открытыми на некоторые время для просушки – и если пойдет дождь, то неизбежно их намокание. Это приведет к потере утеплителем своих свойств, а деревянная конструкция вашего дома начнет гнить.

При этом произойдет и существенная порча теплоизоляции. В этих условиях, утепление крыши частного дома производится изнутри после завершения монтажа кровли.

Для грамотного проведения утепления крыши следует учитывать определенные правила и нюансы.

Об этом и пойдет речь в нашей статье

  1. Осуществляя возведение крыши, следует помнить о теплоизоляции. Весь проект предусматривает обязательное наличие зазоров для вентиляции (прочитайте: "Вентилируемая кровля: конструкция"). Важно не перекрывать эти зазоры. При использовании супердиффузионной подкровельной мембраны, следует учитывать плотность прилегания утеплителя к мембране. То есть, мембрана должна прилегать к утеплителю, ни в коем случае не приподнимаясь над стропильной конструкцией. При неправильном монтаже произойдет перекрытие вентиляционного зазора.
  2. Следующий нюанс предполагает шахматное расположение стыков утеплителя для крыши.
  3. Если проект предусматривает использование утеплителя толщиной в 200 мм, то лучше будет использовать два равных слоя по 100 мм, а не четыре по 50.
  4. При утеплении крыши загородного дома, следует учитывать ширину используемого материала. Так, ширина утеплителя должна превышать расстояние между стропилами. Это важно для наиболее плотного прилегания материала.
    Внимание: Следует отметить, что утеплители из растительных материалов очень упругие и не крошатся в процессе работы. По этому показателю, такие утеплители гораздо лучше, нежели минеральные. Другими словами, не стоит удивляться, если при резке материала края получатся не совсем ровными.
  5. Прежде как утеплить крышу дома, еще раз стоит отметить важность плотного прилегания материала как друг к другу, так и к стропилам. Оставленные щели дадут почву для появления инея, а после его оттаивания произойдет протекание крыши в помещение дома, что сведет на нет утепление карниза крыши.
  6. Если вы применяли широкий шаг стропил при строительстве крыши, то следует закрепить материал со стороны помещения. Для этой работы подойдет качественная проволока. Ее следует прикрепить к стропилам при помощи саморезов. Впоследствии утеплитель будет изнутри удерживаться обрешеткой.
  7. Если у стропил нет достаточного сечения для утепления крыши деревянного дома, то рекомендуется применить комбинированную схему. Она предполагает утепление крыши в деревянном доме под стропилами и между ними. То есть, изнутри крыши поперек стропил устанавливаются бруски. Они будут служить обрешеткой, а между брусками планируется наложить слой дополнительного утеплителя. Эффективность этой системы в том, что стропила полностью перекрываются нижним слоем, который не оставляет шансов, так называемым, «мостикам холода».
  8. Если осуществляя утепление крыши в частном доме, вы решили использовать минераловатный материал, то следует провести внутреннюю пароизоляцию, особенно это важно в случае утепления крыши бани. При выборе пленки – не стоит экономить. Ведь некачественный материал может просто-напросто впитать влагу, что отрицательно скажется на утеплении кровли. Поэтому особое внимание уделите качеству работы, в особенности процессу приклеивания стыков. Следует склеить полотна пленки, а также пленку и конструкцию. При этом не стоит забывать и о покупке качественного скотча.
  9. При использовании утеплителя на растительной основе, пароизоляцию традиционного типа можно заменить на мембрану специального назначения. Возможно и использование паропроницаемой мембраны. Особенно актуально будет ее использовать для обустройства, так называемой, дышащей крыши.

Выбор материала

Утепление скатной крыши подразумевает выбор материала. Советуем отдавать предпочтение тем утеплителям, которые способны не терять свои первоначальные качества в течение долгого времени.

Иными словами, нерационально выбирать утеплитель всего на 1-2 года.

Важное качество утеплителя – сохранение своих теплоизоляционных свойств, водостойкости, экологичности и т.д.

Поэтому утепление мауэрлата и других кровельных конструкций должно производиться с применением исключительно качественных материалов.

Если вы выбираете утеплитель по показателю теплопроводности, то учитывайте, что чем он ниже – тем лучше. Сегодня рынок строительных материалов буквально пестрит продукцией утеплителей с теплопроводностью категории 0,04 Вт/м°С.

Другими словами, выбор утеплителя не займет много сил на поиски нужного варианта.

Еще один важный нюанс. Обязательно обращайте внимание на вес утеплителя, в основном объемного типа. Кроме случаев, когда вы собираетесь произвести утепление крыши загородного дома строительной пеной. Читайте также: "Чем лучше утеплять крышу частного дома".

Что касается массы утеплителей – то они могут существенно различаться между собой. Это зависит как от производителя материалов, так и от их характеристик утеплительных свойств. К примеру, если масса одного кубического метра утеплителя может быть 11 килограмм, то масса другого материала может достигать все 350.

Совет: Отметим, что утепление крыши каркасного дома объемным по весу материалом может привести к утяжелению кровли.

В этих условиях, проектирование кровли и стропильная система должны учитывать дополнительную нагрузку утеплительной системой на крышу дома. Утепление односкатной крыши более тяжелым материалом может существенно отличаться от аналогичного монтажа легкого утеплителя.

Рекомендуется устанавливать самые легкие материалы на каркас, который состоит из обрешетки и стропил. Наиболее тяжелый утеплитель должен располагаться поверх стропильной конструкции.

Следует отметить положительное качество тяжелых материалов. Они являются жесткими по своей структуре и с легкостью выдерживают большой вес кровли. Кроме того, в холодное время года наст снега, образовавшийся на крыше, не станет помехой для кровельной системы.


А вот легкие материалы не могут похвастаться таким качеством, ввиду своей мягкости. Поэтому они не всегда способны выдержать даже небольшую нагрузку снега.

Некоторые факторы качества материала

Для определения качества материала, следует учесть несколько факторов. О них и поговорим в завершающей части нашей статьи.

  • Стабильность формы. Является наиболее важным фактором, который необходимо учитывать в первую очередь при выборе утеплительного материала. Высокое качество кровли достигается благодаря правильной форме материала и его точным размерам.
  • Горючесть. Также немаловажный фактор. Выбирая материал, учитывайте его высокие показатели негорючести и самозатухания. Это спасает при небольшом пламени огня, однако материал плавится, находясь в самом эпицентре.
  • Влажность. Второстепенный фактор, который, однако, влияет на некоторые особенности по утеплению крыши загородного дома. При увеличении влажности – растет и теплопроводность, что ведет к ухудшению показателя утепления крыши.


Если остались вопросы, то рекомендуется обратиться к фото- и видеоматериалам. Они подробно расскажут, как произвести утепление крыши ппу. Если вы чувствуете, что утепление крыши дома своими руками вам не по плечу, то обязательно доверьте проведение работ профессионалам. Благодаря этому вы сэкономите и свое время, и в кратчайшие сроки получите результат – в виде утепленной крыши.

Мауэрлат для разных видов крыш: установка и крепление стропил

Автор Ольга Новикова На чтение 7 мин. Опубликовано

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Мауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

К мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Древесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

  1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

    Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

  2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.

    Концы болтов должны быть достаточно длинными для накручивания гаек

  3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

    Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены
Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Каждый метод обладает определенной степенью надёжности

Видео: крепление стропил к мауэрлату

https://youtube.com/watch?v=uP3hf7X5LHY

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

Утепление крыши на стадии монтажа



Крыша – это «пятая стена» дома, и через нее теряется много тепла. Вне зависимости от конструктивного решения кровлю необходимо утеплять.

Если кровля не утеплена, повышаются теплопотери здания – а это высокие затраты на отопление. Внутри создается перепад температуры, происходит движение воздушных масс. Находиться в таком помещении дискомфортно. Летом крыша сильно нагревается, а вместе с ней – неизолированное подкровельное пространство. С неутеплённой кровлей холодно зимой, жарко летом.
В большинстве частных домов есть мансарда или полуэтаж. Если утепление кровли не выполнено, вместо уютного помещения под крышей получится холодный чердак.

Задумываетесь об утеплении крыши?
Получите полную консультацию специалиста- кровельщика.
Звоните

Лучший вариант – одновременно произвести монтаж и утепление кровли. Работы будут выполнены комплексно и рационально, соблюдены все технологические требования к укладке утеплителя, пароизоляции и ветрозащиты. Так проще уложить собрать “пирог”, тщательно проработать все узлы. Один подрядчик выполняет работы, он же отвечает за качество всей кровли.



Важно учесть

Кровля будет хорошо утеплена, если выполнить три условия:


  • правильно выбрать материалы;
  • соблюдать технологию монтажа;
  • выполнить все работы тщательно и аккуратно.


Лучше выбрать материалы, которые рекомендованы производителем для утепления крыши. Утеплитель должен обладать достаточной механической прочностью, чтобы сохранять свою форму. Для утепления мансардной кровли нужен «дышащий» утеплитель: минеральная или базальтовая вата, древесная теплоизоляция. Вопрос выбора утеплителя будет рассмотрен далее.

Кроме утеплителя предстоит выбрать ветрозащиту и пароизоляцию:



Ветрозащита – диффузионная мембрана, способная пропускать водяной пар. Укладывается над утеплителем и под контробрешеткой (вентзазором). Защищает от продувания, служит страховочным гидроизоляционным слоем. Не препятствует выходу влаги из утеплителя.
На покупке ветрозащиты не стоит экономить. Бюджетные мембраны не обладают диффузионными свойствами: влажность будет накапливаться в утеплителе, в последствии появится конденсат и грибок.



Пароизоляция - непроницаемая пленка, защищающая утеплитель от влажности помещения. Если воздух будет беспрепятственно попадать в утеплитель, при охлаждении выпадет конденсат. Утеплитель промокнет и перестанет сохранять тепло. Во влажной среде разовьется грибок и начнут гнить конструкции кровли.

В качестве пароизоляции используется воздухонепроницаемая пленка. Можно применить полиэтилен толщиной 200 микрон, но лучше выбрать пароизоляционный материал от производителей кровельных систем.

Хорошие материалы – это только половина успеха. Важно правильно и аккуратно выполнить монтаж, иначе утепление не будет работать.



Проблемы при несоблюдении технологии

Строительная индустрия предлагает по-настоящему эффективные решения для утепления скатной и плоской кровли. Однако недобросовестные подрядчики нарушают технологические требования – как по незнанию, так и по халатности. Последствия нарушения технологии – неработающая изоляция и проблемная кровля. Конденсат и промокший утеплитель – это «цветочки». «Ягодками» станут системные проблемы кровли: гниение стропил, распространение грибка, разрушение отделки и несущих конструкций.



Причина проблем – конденсат. Он образуется в том случае, если нарушена пароизоляция и уложена некачественная ветрозащитная мембрана (либо вместо мембраны лежит простая дешевая пленка).
Влажный и теплый воздух проникает в объем утеплителя через бреши в пароизоляции – проколы, непроклеенные швы и стыки. При охлаждении в верхних слоях изоляции, пар выпадает в виде конденсата.

Накопленная в утеплителе влага не может выйти из “пирога”, если в качестве ветрозащиты уложена некачественная мембрана или простая пленка. Со временем гигроскопичный утеплитель напитывается водой. Воздух вытесняется из пор материала – теплоизоляция теряет эффективность.

Промокший утеплитель в замкнутом пространстве – идеальная среда для развития грибка. Начинают гнить деревянные конструкции, плесень распространяется по всему дому.
Переувлажнение с последующим промерзанием губительно для стен, особенно из газобетона или пористой керамики.

При высокой влажности в доме может образоваться так много конденсата, что вода начнет капать с потолка. Поэтому нередко конденсацию путают с протечкой – проблему ищут там, где ее нет.



Опыт в кровельных работах более 27 лет


Делаем все по правилам - соблюдение Гост

После нас Не требуется переделка работы - Гарантия более 10 лет!

Работаем по договору.

Планируете утепление крыши?
Получите консультацию специалиста прямо на Вашем объекте
Звоните

Выбор утеплителя

Для утепления кровли лучше всего подходит:


  • Базальтовая вата;
  • Льняной или древесный утеплитель;
  • Минеральная вата.


Все перечисленные материалы могут принимать произвольную форму, плотно заполнять ниши. Пластичный утеплитель удобно укладывать между стропил, поэтому он хорошо подходит для утепления мансардной кровли.

Базальтовая вата Базальтовая (или каменная) вата производится в виде плит Подробнее Льняной или древесный утеплитель Минеральная вата производится в виде матов. Подробнее Минеральная вата Льняной утеплитель может быть как в формате матов, так и плит. Подробнее

Плотность – основное свойство утеплителя. Чем плотнее утеплитель, тем лучше он держит форму и выше его механическая прочность. Обычно утеплитель низкой плотности (25 кг на куб) продается в виде матов, более высокой (35 и больше) – в виде плит.




С плитным утеплителем удобно работать. Материал плотно вставляется между стропил и не требует дополнительных крепежей. Оптимальным вариант: подобрать шаг стропил так, чтобы размер между ними был чуть меньше ширины листа утеплителя. Стандартная ширина плиты изоляции – 60 см, расстояние между гранями стропил можно сделать 59 см. В этом случае плиты станут с небольшим распором. Количество стыков и резов будет минимальным.



Скатная кровля

Утепление скатной кровли можно производить как плитами, так и матами. Для рулонного утеплителя низкой плотности потребуются дополнительные крепления.

Принципы утепления скатной и ломаной кровли ничем не отличаются. Также не имеет значения, каким материалом покрыта крыша. Утепление металлической, мягкой, шиферной или черепичной кровли производится по идентичной технологии. Главное - обеспечить вентилируемый зазор, правильно уложить слои утеплителя, паро- и ветрозащитные пленки.

Для утепления скатной кровли лучше выбрать базальтовые плиты плотностью 35-45 кг на кубический метр (например, RockWool Скандик). Плиты выпускаются толщиной 50 и 100 мм. Утепление скатной кровли производится несколькими слоями изоляции, что дает возможность сместить швы.

Минеральная вата, например ISOVER Теплая крыша, также подойдет для утепления скатной кровли. Материал не держит форму и не может плотно держаться в каркасе. При монтаже следует предусмотреть надежную фиксацию матов изоляции. Это неудобство компенсируется главным преимуществом материала - низкой стоимостью.




Утепление скатной кровли лучше произвести по схеме «150+50». Суммарная толщина получится 200 мм, что оптимально для Санкт-Петербурга. 150 мм утеплителя укладывают в плоскости стропил, в два слоя со смещением швов для перекрытия стыков между плитами. Внутри по стропилам набивают обрешетку из бруса 50х50 мм в перекрестном направлении. Шаг бруса - 64 см, расстояние между гранями - 59 см. В плоскости внутренней обрешетки (между брусками) монтируют последний слой утеплителя (50 мм). В итоге плиты лежат в перпендикулярном направлении, перекрыты стропила, внутренняя обрешетка служит основой для отделки – например, к ней может крепиться каркас по подшивку гипсокартоном.



Плоская кровля

Для утепления плоской кровли потребуется утеплитель повышенной плотности, способный выдержать снеговую и эксплуатационную нагрузку. Крыша требует обслуживания, по ней будут ходить. Утепление базальтовыми плитами высокой плотности, например RockWool РУФ БАТТС Д Оптима, выдерживает все возможные воздействия.



По сценарию использования подкровельного пространства кровли делятся на мансардные и чердачные:


  • Мансардная кровля. В подкровельном пространстве расположены жилые помещения. Утепляется непосредственно кровля.
  • Чердачная кровля. В подкровельное пространство представляет собой холодный чердак. Утепляется чердачное перекрытие.

Недостаточно просто выполнить все этапы технологии – важно произвести работы аккуратно:

Для утепления мансардной кровли и чердачного перекрытия может применяться любой из перечисленных материалов.



Если утеплитель выбран

Когда утеплитель выбран, время подумать над деталями технологии монтажа. Как лучше уложить изоляцию? Как перекрыть «мостики холода» и проблемные места? Как надежно и аккуратно закрепить пароизоляцию?

  • Утеплитель следует уложить плотно, с легким распором – без щелей и зазоров;
  • Перекрыть слоем утеплителя «мостики холода» – стропила, мауэрлат, вспомогательные элементы;
  • Ветрозащиту нужно установить правильной стороной, с требуемым нахлестом полотен;
  • Пароизоляция должна быть герметична, швы и стыки, примыкания к стенам необходимо тщательно проклеить;
  • Все проколы и прорывы кровельных пленок необходимо заклеить, серьезно поврежденные участки - заменить.

Сколько будет стоить утеплить Вашу крышу?
Получите расчет от специалиста ООО "Важный дом"
Звоните

Узлы кровли и их утепление

Суть скрывается в деталях. Плохо проработанные узлы – потенциальные «мостики холода», участки с недостаточным утеплением.

Утепление мауэрлата. Основа для крепления стропил, деревянный брус (обычно сечением 150х150 мм). Древесина такой толщины имеет недостаточное термическое сопротивление, поэтому требуется дополнительное утепление узла. Мауэрлат можно утеплять с внутренней или наружной стороны – где есть место для укладки утеплителя.

Утепление примыкания кровли к стене. Каменные конструкции хорошо передают тепло. Если часть неутепленной каменной конструкции выходит на улицу – это верный мостик холода. Ситуация характерна для кровли с перепадом высот (с щипцами), для примыканий кровли к стене (например, более высокой части здания). Примыкающую стеновую конструкцию можно утеплить как изнутри, так и снаружи.

Утепление дымохода. Как и примыкающая наружная стена, дымоход является мостиком холода. Трубу лучше утеплить снаружи. Чтобы кровля служила исправно, нужно уделить должное внимание узлу прохода дымохода через кровлю: установить фартук и произвести герметизацию (технология зависит от выбранного кровельного покрытия).

Утепление фронтона. Фронтон относится к кровле, хотя является стеной. Поэтому должен быть утеплен как стена. Нередко фронтоны заполняют после установки кровли, забывая об утеплении.

Утепление мансардного окна или люка. Качественные кровельные аксессуары продуманы до мелочей, поэтому в дополнительном утеплении не нуждаются. Обратить внимание стоит на место примыкания: загерметизировать швы, заполнить утеплителем место стыка.

Свесы кровли. Не нужно утеплять свесы кровли, так как эта часть конструкции не входит в теплый контур.

Кстати. Качество утепления узлов можно проверить при помощи строительного тепловизора

Экономия на монтаже утепления может привести к серьезным проблемам: появлению конденсата, наледи, промерзанию «пирога», развитию грибка, гниению стропильных конструкций. В ряде случаев кровлю придется переделывать.

Чтобы кровля служила верно и долго, нужно уделить должное внимание качеству и аккуратности монтажа. Незначительная экономия не стоит испорченной отделки, выброшенного утеплителя, сгнивших стропил, потерянного времени, нервов и денег.

делаем правильное основание для стропильной системы. Способы утепления мансарды

Двускатная крыша - один из самых распространенных вариантов кровли в индивидуальном строительстве. Он надежен, и оформить его можно из самых разных материалов. Круговая кровля представляет собой сложную систему стропил, слоев различных материалов, но если вы хотите выяснить, как все это построить, вы можете. Одна из частей, входящих в эту конструкцию, практически всегда и незаменима, - это мауэрлат для двускатной крыши.Что это такое и как это сделать?

Мауэрлат - это особый соединительный элемент между стенами дома и самой крышей. Прочность и надежность всей конструкции во многом будет зависеть от того, насколько правильно она сделана и закреплена. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат - это так называемый пояс, который крепится по всему периметру верхней части стен прямо на их конце. На нем крепят стропила при возведении кровли.Его предназначение - надежное соединение стен здания и элементов кровли, и именно этот элемент будет равномерно распределять нагрузку всего кровельного пирога на стены и фундамент. Мауэрлат также значительно уменьшает парус крыши и не позволит ветру вырвать ее из дома, то есть сопротивление кровли ветровым нагрузкам благодаря мауэрлату значительно увеличилось.

На заметку! Иногда кровли монтируют без установки мауэрлата, то есть стропила крепят просто на балки.Но в этом случае вся нагрузка от них ложится именно на места опоры, а не на всю стену. Из-за этого есть риск быстрого износа и последующего разрушения конструкции.

При строительстве кровли с двумя скатами мауэрлат всегда устанавливают на двух параллельных стенах, на которые будет опираться крыша, а не на всех концах периметра стен. Если дом построен из бруса или бревен, то эта деталь нужна не всегда - верхняя часть стены отлично справится с основными задачами мауэрлата.

Из чего он сделан?

Тип и технические характеристики материала, из которого изготовлен мауэрлат, будут зависеть от нескольких факторов, включая тип кровли, необходимость обустройства чердака, размер дома и качество стен, используемый материал. Для изготовления всей конструкции, климатических условий и т. д. в этом элементе можно использовать дерево, швеллер, двутавр, металл.

Цены на пиломатериалы

Мауэрлат деревянный

Самый привычный материал для создания этого элемента - обычное дерево.Это простой в обработке и доступный по цене вариант, но при этом отличается прочностью и долговечностью. Работать с деревом намного проще, чем с другими, так как его можно легко подогнать под нужный размер, даже если в предварительных расчетах были допущены ошибки.

Таблица. Что происходит с деревянным мауэрлатом.

Тип древесины Характеристики

Это самый простой и удобный вариант.Брус уже заранее распилен, он достаточно прочный, толстый, надежный. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используют брус толщиной 15-20 см. Основные параметры секций: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.

Вместо бруса в качестве мауэрлата иногда используют доски. Однако из-за небольшой толщины они будут иметь минимальную надежность.Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот способ позволяет сэкономить деньги, потраченные на строительство. Вариант подходит для устройства крыш в небольших коттеджах, но не рекомендуется останавливаться на нем при капитальном строительстве.

Внимание! Покупая древесину, важно тщательно оценить ее качество, в том числе проверить наличие сучков, особенно при покупке древесины.Сучки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растянуться и в будущем могут появиться трещины из-за неправильно распределенной нагрузки.

Деревянный мауэрлат можно использовать при устройстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на сооружении из газобетона или пенобетона. В последних случаях рекомендуется озаботиться устройством железобетонного пояса по периметру конструкции.Крепление деревянного мауэрлата осуществляется анкерными болтами.

Цены на строительную плиту

Строительные плиты

Металлический мауэрлат

Это некий комбинированный вариант. Здесь для изготовления используются металлические трубы, которые протягиваются в заранее проделанные отверстия в стропилах.

Такой вариант будет оптимальным, если стропильная система крыши также будет металлической. Работать с металлическим элементом сложнее, чем с деревянным, но такая конструкция окажется намного надежнее.Используйте стальные трубы лучшего качества с небольшим поперечным сечением.

Цены на различные виды стальных труб

Труба стальная

Способы укладки

Крепление мауэрлата на стены может производиться разными способами. Прежде всего, с расположением бронепояса и без него. Этот элемент необходим, если прочность материала, из которого сделаны стены, вызывает определенные сомнения - то есть есть риск постепенного разрушения конструкции в результате нагрузки, которую несет крыша.

Мауэрлат крепится к стене несколькими основными способами:

  • анкерные болты длиной не менее 20 см;
  • скоб, арматуры или шпилек, закладываемых в стены при их кладке (например, из кирпича). Обычно прием используют, если площадь скатов кровли не превышает 250 м 2;
  • скоб к брускам, закладываемым в кирпичную стену;
  • к стойкам, установленным в бронепоясе, образованном по длине стены.

Видео - Способы крепления мауэрлата

Особенности крепления мауэрлата

При монтаже двускатной крыши мауэрлат устанавливается на две параллельные друг другу стены, на которые будет опираться крыша. Если стропила монтируются по слоистой системе с коньковым прогоном, имеющим опоры, то мауэрлат можно монтировать и на несущую стену, расположенную посередине конструкции.

Если дом полностью построен из дерева, то его мауэрлат обустраивать не нужно.Но без него не обойтись при возведении кровли на кирпичных, пенобетонных и других типах домов.

На заметку! Чем скромнее дом, тем меньше требований предъявляется к надежности его крепления.

Сам мауэрлат можно закрепить так, чтобы его укладывали по внутреннему или внешнему краю торца стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно быть не менее 5 см.

Если производится установка подвесных стропил, то мауэрлат не устанавливается.К балкам перекрытия, уложенным поперек стен, крепятся стропила. Именно балка здесь обеспечит жесткость стропильной системы. Однако вариант подвесных стропил можно использовать только в случае строительства построек с небольшим пролетом между стенами. В этом случае обычно стены делают из бревна или бруса.

Расчет мауэрлата

Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит вам не покупать слишком много и не тратить лишние деньги.А знание его конкретных параметров (таких как вес, объем) позволит вам определить тип крепления, чтобы вся система была надежной. Для расчета используются определенные формулы и параметры материала. В первую очередь определяется длина и периметр будущего элемента. Затем рассчитывается вес используемого материала по формуле M = R x V , где R - плотность используемого дерева, V - объем всего материала. Объем можно рассчитать по формуле V = S x L , где S - сечение (не менее 10х10 см), а L - длина балки.

Подготовка к созданию армирующего ремня

Толщину армирующего пояса следует рассчитывать исходя из показателей нагрузки, которые он будет испытывать под воздействием стропильной системы, ветра и осадков. Его ширина не может быть меньше ширины торца стены.

Для работы необходимо приобрести цемент марки М400. Заливается за один прием, благодаря чему конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3: 3: 1.Для улучшения свойств смеси в нее можно добавлять пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

Армопояс делается так - в верхней части стены создается деревянная опалубка, укладываются арматурные стержни (параллельно, один над другим). К этим стержням с помощью проволоки крепятся анкерные болты, шпильки, скобы (диаметр - около 14 мм). Шаг между отдельными застежками не должен превышать 100 см. Они расположены строго вертикально.Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Опалубку можно снимать не ранее, чем через 10-12 дней после заливки.

Между мауэрлатом и стеной дома или армопоясом важно уложить гидроизоляционный материал, а также позаботиться о дополнительном утеплении или заделке щелей. Иначе в этом месте могут образоваться мостики холода. Для гидроизоляции обычно используется полоса рубероида.

Длину и сечение шпилек или анкеров определяют в зависимости от того, какой толщины используется мауэрлат, какой толщины укладываются гидроизоляционные и теплоизоляционные материалы.Высота установленной шпильки должна превышать высоту балки мауэрлата, по меньшей мере, 3 см - это необходимо для возможности затягивания гайки крепления и сами опорного элемента.

Совет! Место крепления креплений мауэрлата необходимо определить заранее.

Установка мауэрлата

Рассмотрим, как происходит процесс монтажа мауэрлата без устройства армирующего пояса на стены из газобетонных блоков.

Шаг 1. В первую очередь выравнивается торец стены, который будет служить основанием для мауэрлата. Для этого используется цементный клей, который использовался при кладке газоблоков. Наносится на торец стены шпателем, а затем разравнивается широким шпателем.

Шаг 2 Слой цемента, выравнивавший торец стены, просушивается. Его ровность проверяют с помощью строительного уровня.

Шаг 3 Далее укладывается гидроизоляционный материал.В этом случае свою роль выполнит рубероид. Материал разрезают на полоски, имеющие такую ​​же ширину, что и конец стены. Их кладут на основание и расправляют. Отдельные полоски перекрывают друг друга.

Шаг 4 . Балка, используемая в качестве мауэрлата, укладывается на торец стены поверх рубероида. Выравнивается по внутренней стороне стены.

Важно! Брус перед кладкой обрабатывается антисептиком, а также составом, защищающим его от влаги.Перед укладкой элемент необходимо хорошо просушить.

Шаг 5 Чтобы при установке стропильной системы стропила не устанавливались на анкерные болты, производится разметка в местах, где будут крепиться сами стропила. В этом случае шаг между стропилами составляет 833 мм.

Шаг 6 В мауэрлате сверлом проделываются отверстия под анкеры. Размеры используемых анкеров - 12х150 мм. В соответствии с ними подбирается длина и диаметр сверла.

Шаг 7 Отверстия в бетоне проделываются перфоратором. Их делают прямо через проделанные ранее отверстия в мауэрлате.

Step 8 На все анкеры надеваются гайки под шайбу - они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к торцу стены.

Шаг 9 Анкеры забиваются молотком в предварительно подготовленные отверстия.

Step 10 Чтобы они сидели надежно, их дополнительно заворачивают ключом.

Шаг 11 Промежутки между мауэрлатом и стенами дома заделываются акриловым герметиком.

Видео - Мауэрлат для двускатной крыши

Мауэрлат следует использовать при строительстве двускатной крыши, если стены дома выполнены из таких материалов, как кирпич, газобетон и др. Изготовить его не так уж и сложно, но наличие мауэрлата не позволит. беспокоиться о состоянии стен и надежности кровли на протяжении всего периода эксплуатации.

Пояс мауэрлат - основа для стропил. Срок службы всей кровли зависит от того, насколько вы ее сделаете, как закрепите и продумаете соединение со стропильной системой. Так что же такое мауэрлат для двускатной кровли, из чего его можно сделать, как закрепить на кирпичную, каркасную стену и стену из гидрофобных газоблоков? Какие могут быть подводные камни и каких ошибок следует избегать? Именно для того, чтобы ответить на все эти вопросы, мы подготовили для вас эту полезную статью.

Кстати, если вы слышали от строителей или знакомого прораба такое слово, как мурлат - это тот же мауэрлат, только в простонародье. Это будет обсуждаться.

Мауэрлат - устойчивая конструкция, которая укладывается по периметру стен и служит основанием для крепления стропил. Основная задача мауэрлата - максимально равномерно распределить нагрузку на карниз крыши и прочно привязать саму крышу к общей конструкции дома.Другими словами, это то самое связующее звено между стенами и кровлей, а потому подходить к его изготовлению нужно с особой ответственностью.

Второстепенная задача мауэрлата - минимизировать так называемую парусность крыши, то есть ее способность срываться порывами ветра.

Но почему же тогда, если это так важно, есть крыши совсем без мауэрлата? Да, такая практика существует. К балкам перекрытия просто прикрепляют стропила, если они достаточно крепкие.Но в этом случае все сосредоточенные нагрузки крыши приходятся на места стропильных опор, а мауэрлат распределяет их по всем стенам. Как вы думаете, что лучше и безопаснее?

Из каких материалов он может быть сделан?

Этот кровельный элемент изготавливается из деревянного бруса, двутавра, швеллера или металла.

Вариант №1 - крепкая штанга

Итак, в зависимости от будущего веса вашей кровли используйте в качестве материала для изготовления мауэрлата брус следующего сечения: 10х10, 10х15, 8х18, 15х15 или 20х20 см.Его просто нужно разместить под стропилами по всему периметру крыши, чтобы равномерно распределить нагрузку на стены дома.

Итак, если вы уже выбрали древесину для мауэрлата, обратите внимание, чтобы сучки на ней ни в коем случае не превышали двух третей своей длины. В чем подвох? То, что сучки опасны, не связано с выделением смол, как думают многие. Просто эти места на балке в конечном итоге будут плохо работать на растяжение, а вот мауэрлат испытывает самые большие нагрузки, чем все остальные элементы кровли.Что чревато плохим выбором древесины для этих целей? Треснул!

Вариант №2 - клееные плиты

Но, если вы строите легкий каркасный дом и на крышу не планируется особых нагрузок, то сэкономьте и вместо тяжелого сплошного бруса положите клееный брус в качестве мауэрлата.

Вариант №3 - Трубы стальные

Часто дополнительно при устройстве мауэрлата применяют балки из стальных труб. Выглядит это так: деревянный мауэрлат не выступает за периметр постройки, а к его концам крепятся трубы, которые служат основной опорой двускатной крыши.Кроме того, к трубам предъявляется ряд серьезных требований:

  • Малая секция. Трубы проходят через отверстия в стропилах.
  • Исключительная долговечность. На них вся крыша!
  • Качественная сталь. Важно, чтобы такой опорный элемент со временем не деформировался.

Отверстия в стропилах проделайте строго по оси, диаметром на 10 см меньше высоты стропильных ног. Если не получается, закрепите дополнительные стальные элементы. Стальные трубы хорошо изгибаются, и то, что в них нужны маленькие круглые отверстия, тоже хорошо.Такая «поломка» практически не сказывается на прочности самих стропил.

Главное достоинство такой конструкции в том, что здесь деревянный мауэрлат спрятан под кровлей и уже более защищен от подтеков и талого снега.

Крепление мауэрлата на стену: 2 способа

Итак, мы подобрали материал, из которого сделали мауэрлат. Теперь решим, нужен ли ему усиленный пояс. Их обычно строят на стенах, которые недостаточно прочны, чтобы будущей крыше было на что опереться:

Способ №1 - установка без армопояса

Но, даже для прочной габаритной конструкции, армированный пояс не будет лишним, ведь через него удобно делать специальные крепления мауэрлата.

Способ №2 - установка на армопояс

Сложнее всего сделать мауэрлат на пенобетоне - самом хрупком материале стен. Советуем сделать на нем для этого конструкцию из более прочного кирпича или бетона, так как мауэрлату необходимо прочное основание. Но просто армопояс подойдет. Более того, вы легко справитесь с этой ответственной строительной задачей:

Рассчитайте толщину армированного пояса, исходя из того, какие нагрузки будут воздействовать на вашу крышу: как постоянные, в виде веса стропильной системы и кровли, так и временные, в виде ветра и снега.Но в любом случае ширина армопояса не должна быть меньше, чем у несущей стены. Минимальный лимит - 25х25 см. И не забывайте, что не только мауэрлат, но и те стеллажи и коньки, которые опираются на внутренние перекрытия, давят на капитальные стены дома. И для них тоже нужно построить бронепояс.

Чтобы сделать пояс прочным, возьмите марку бетона не менее M400 и заполните весь пояс за один раз. Конечно, для этого желательно использовать бетономешалку с насосом.Для приготовления смеси возьмите цемент, промытый песок и щебень в соотношении 1: 3: 3. Кроме того, добавьте современные пластификаторы, чтобы уменьшить количество воды, используемой в смеси, и тем самым повысить прочность будущей ленты.

Кроме того, это небольшое видео поможет вам разобраться:

Строим опалубку

Важно, чтобы армопояс был сплошным с обеих сторон внешних стен дома. А специальной опалубкой для устройства армопояса могут служить специальные П-образные блоки.Также можно отделать внешний ряд пилеными блоками шириной до 10 см, либо соорудить опалубку из плит OSB. В этом помогут даже обычные деревянные доски. Но, какую бы опалубку вы ни делали, обязательно проверяйте ее верхний край с помощью уровня воды.

Если все же необходимо разорвать армированный пояс ввиду некоторых конструктивных особенностей здания, то сделайте это по тому же успешному принципу, что и в этом проекте:


Выбрать крепление

Мауэрлат крепится на каркасные стены и бревенчатые стены саморезами, шурупами и даже обычными гвоздями.Для большей прочности используются специальные перфорированные соединители.

Также, если площадь вашего дома большая, а крыша выходит не менее 250 м2, то нужно крепить мауэрлат на стены шпильками. Шпильки - это длинные металлические шпильки с резьбой, которые распределены по месту крепления мауэрлата так, чтобы это происходило не реже чем через каждые 2 метра, плюс всегда на концах.

Сначала по периметру стен заливается армопояс - бетонная стяжка, а затем вертикально одну за другой замуровываются шпильки.Высота каждого должна оставаться больше толщины мауэрлата и оставаться выше как минимум на 3 см. Только так можно прочно затянуть мауэрлат гайками и шайбой.

Как видите, ничего сложного:

И еще:

Крепкие металлические скобы для крепления мауэрлата тоже в некоторой степени удобны:

А также не забываем про анкеры и витую проволоку, которая отлично работает на растяжение:

Использование катанки - толстой проволоки - самый простой способ.Итак, между рядами кирпича 3-4 ряда до верхней кладки проложите кусок проволоки посередине так, чтобы кончиков хватило после окончания кладки, чтобы обвязать весь мауэрлат. Затем оставшиеся концы прячут в толщу стены между кирпичами.

Они делают это по-другому. В бронепояс вертикально вделаны не шпильки, а шпильки самой арматуры так, чтобы они находились ниже высоты мауэрлата. А к ним уже приварены шпильки всего 4-5 см или длинные болты с предварительно нарезанной головкой.

Другой популярный способ заключается в том, что шпильки или шпильки вживляются в кирпичную стену в процессе кладки. Но этот прием подходит только для небольших крыш, а для большей надежности берут более длинные шпильки.

Ремень армирующий

Итак, если вы не будете использовать ни один из предложенных для крепления мауэрлата, то просто оставьте торчащие стержни из арматуры, а после застывания бетона наденьте саму балку. Так, даже на самой короткой стене в армопоясе должно быть не менее четырех металлических стержней диаметром 12 мм для крепления мауэрлата.Причем на такие стержни можно не только натянуть мауэрлат, но и закрепить его снаружи:

Но в любом случае, даже если вы выбрали шпильки или проволоку, в ремне должно быть усиление.

Заливка бетона

Для изготовления такого плечевого ремня необходимо использовать бетон толщиной не менее 5 см. Как только бетон будет уложен, следите за тем, чтобы в плечевом поясе не образовывались воздушные полости - вы заметите их пузырьками. Почему это плохо? Все это снижает прочность и однородность конструкции, и все же на поясе все же придется устраивать мауэрлат - фундамент кровли.Поэтому просто проткните бетон арматурным стержнем по всей длине, и линзы воздуха исчезнут.

Снять опалубку необходимо на 10-12 дней, когда бетон уже набрал прочность.

Наносим гидроизоляцию

Но этот товар обязателен!

На готовый армопояс положить слой рубероида в качестве утеплителя или другого подобного гидроизоляционного материала. Дерево есть дерево, и мокрое дерево лучше не трогать.

Все тонкости и нюансы установки

Самая главная ваша задача при установке мауэрлата - постоянно проверять горизонтальность строительным уровнем. Если вы обнаружите неровность, даже небольшую, немедленно исправьте ее: срежьте выступающие части, а те, что находятся ниже уровня, приподнимите с помощью подкладок.

Теперь приготовьте батончик, который будет служить мауэрлатом. Обработайте дезинфицирующим и антипиреновым (от огня) средством, хорошо просушите.Прикрепите балку к будущему месту анкеровки и сделайте отметки, где потом будут просверливаться отверстия. Соедините отдельные части мауэрлата прямым замком и дополнительно зафиксируйте гвоздями в местах таких стыков.

Закрепите брус по углам прямым замком или косым пропилом - это вам уже удобнее. Крепите мауэрлат к этим доскам с помощью уголков, шпилек или металлических скоб. Но просто в целях экономии не используйте доску, которая была заранее закреплена в верхнем пазе СИП-панелей (если вы строите именно из этого материала) - это совершенно ненадежно и чревато будущим перекосом кровли, разрушением. самих панелей под тяжестью кровли и другие плачевные результаты.

И, наконец, закрепите все соединения на мауэрлате контргайками, а все выступающие шпильки срежьте болгаркой.

Строим «скамейку» на мауэрлате

Как только мауэрлат уложен, приступаем к сооружению так называемой «скамейки»:

  • Шаг 1. Измерьте расстояние между противоположными мауэрлатами.
  • Шаг 2. Разделите это расстояние пополам и отметьте середину пролета.
  • Шаг 3. Соедините метки так, чтобы получилась ось будущей «скамейки».

Именно по этой оси вы положите нижний прогон. Наиболее удобный вариант - сделать «скамейку» с нижним ходом сразу целой, в горизонтальном положении, а затем поднять и закрепить вертикально по оси перекрытия.

Крепим стропила: все популярные методы

Поскольку основная задача мауэралата - это распределение нагрузок с кровли, обязательно уделите особое внимание креплению к ней стропил. Дело в том, что это зависит от того, будет ли кровля вести со временем, будет ли она провисать или создавать более серьезные нагрузки на одну из стен.Это серьезно!

Есть две технологии крепления стропил к мауэрлату:

  • Жесткий . Здесь полностью исключаются смещения стропильной ноги, изгибы или смещения. Для устойчивости используется подшивочный блок, не позволяющий стропильной ноге скользить. А металлические уголки не дают стропилам сдвинуться вбок.
  • Раздвижная . Такое крепление необходимо, если дом построен из бревна или бруса, который со временем заметно оседает.Да и сам мауэрлат здесь обычно не используют - только верхний венец сруба. Если использовать жесткую систему крепления стропил, то в следующем году кровля потеряет до 50% прочности - просто приведет.

А теперь обо всем поподробнее.

Жесткое крепление стропил к мауэрлату

Чаще всего при возведении кровли используют именно деревянные стропила, как наиболее доступные и легко обрабатываемые. Но дерево плохо тем, что быстро впитывает влагу и так же быстро набухает, хотя после высыхания возвращается к прежним размерам.И особенно важно правильно закрепить на мауэрлате деревянные стропила, чтобы во время мокрых походов не образовывалась так называемая распорная сила. Что, в свою очередь, позволяет значительно снизить долговечность и надежность всей конструкции.

Основная задача жесткого крепления - полностью исключить возможность смещения стропил в любом направлении. Здесь седло выреза на стропилах упирается в мауэрлат и прочно фиксируется забитыми под углом гвоздями.Но обязательно, чтобы все такие вырезы на стропилах были одинаковыми, одного рисунка и не более 1/3 ширины стропил.

Второй способ - одинарное крепление специальной монтажной пластиной. Дополнительно в некоторых случаях под стропило подшивается метровая балка, которая также служит упором, а крепление выполняется металлическим уголком.

Скользящее крепление еще не зря называют шарнирным. Учтите, что разные деревянные дома дают усадку по-разному.Итак, меньше всего проседает клееный брус со временем, а больше всего - свежий сруб, который всего за год падает до 15%! Причем сама усадка всегда происходит неравномерно, что еще больше сказывается на перекосе всей стропильной системы - если вы не установили раздвижное крепление.

Перекос крыш возникает и при эксплуатации дома. Таким образом, при продолжительных дождях древесина сильно разбухает, а зимой теряет большой процент влаги и заметно высыхает. И совсем по другому поселиться:

  • южная и северная сторона;
  • сторона, по которой постоянно течет влажный речной или морской воздух, более сухая;
  • сторона, обдуваемая ветрами, и та, перед которой проходит инженерная линия;
  • спрятан от солнца деревом и открыт.

Все это время геометрические параметры сруба постоянно меняются. Более того, даже центральная стена дома, на которую опираются стойки и балки стропильной системы, меняет свои параметры. Особенно при зимнем отоплении, когда заметно сохнет. Поэтому, если стропила на мауэрлате или верхнем краю сруба закрепить надежно, зимой снеговая нагрузка вызовет прогиб стропильной системы.

А значит, узел должен быть немного свободным, для чего понадобится такая застежка, как «горка» или «скользкая», как ее любят называть.Это особая металлическая деталь, похожая на петлю. При естественном изменении геометрии сруба он перемещается по направляющей, и стропила слегка оседают без ущерба для всей системы.


Вот более подробное описание процесса:

Кстати, некоторые кровельщики до сих пор выполняют раздвижной уголок более традиционными способами. Для этого в стропильной ноге делают прорезь, на верхний венец кладут брус с прорезью и закрепляют такими способами:

  • Скобы.
  • Скрещивание гвоздей в мауэрлате.
  • Один забитый вертикально гвоздь.
  • Стильные удерживающие пластины.

Также, как хорошая альтернатива современной раздвижной опоре, используйте прочную кованую проволоку, скрученную вдвое (об этом мы говорили в пункте о креплении мауэрлата к стене). Он отлично работает на растяжение и дает определенную степень свободы всем элементам конструкции крыши.

Как видите, со всем можно разобраться!

Наиболее подходящий материал для каркаса крыши - древесина сосны или лиственницы.Это связано с их силой.

Важными требованиями к бывшим в употреблении брускам и доскам являются их целостность и отсутствие повреждений. Перед установкой, непосредственно внутри, их следует обработать антисептическими и огнеупорными растворами.

Существуют следующие виды крыш: одно- и двускатные, вальмовые четырехскатные, полувальтовые, шатровые или многоскатные. Все эти типы показаны на рисунке:

Мауэрлат Мауэрлат

Мауэрлат - фундамент, на который приходится значительная часть нагрузки всей конструкции.Мауэрлат состоит из балок сечением 15х15 см, установленных параллельно коньку. Эти балки требуют надежного крепления. Начало укрепления этого фундамента берется еще при кладке стен, когда между кирпичами прокладывается так называемая катанка - толстая проволока. В дальнейшем ее свободными концами обвяжите балки.

Монтаж на раме

Каркас, называемый стропильным, зацеплен мауэрлатом. Их крепежное устройство состоит из трех гвоздей на узел.В этом случае два гвоздя вбивают крест-накрест стропила сразу в мауэрлат, а третий - перпендикулярно поверхности. Концы балок притираются гвоздями или болтами.

Усиление крыши

В качестве армирования крыш используется такое устройство, как перекладина - это балки, скрепляющие стропила напротив друг друга. Крепление тоже гвоздь.

Во время установки каркаса может возникнуть проблема монтажа под прямым углом.Так как же не ошибиться в расчетах?

Угол наклона крыши может зависеть от местного климата. Для районов с холодным климатом характерен угол наклона 40-45 градусов, что предотвращает скопление снега на поверхности крыши. В жарких регионах угол наклона может упасть до трех градусов. Угол следует измерять «инклинометром», предварительно рассчитав его по формуле. Итак, длину крыши нужно разделить пополам, а высоту конька - на полученный результат.

Перед перекрытием кровли идет обрешетка. Размеры досок для него - 25 см в толщину и 2 м в длину. В случае двойной обрешетки первый слой ложится параллельно коньку, второй - перпендикулярно.

В итоге получаем, что изготовление крыши дома своими руками - процесс быстрый, но требующий должного внимания к мельчайшим деталям. Чтобы конструкция прослужила долгие годы, при ее возведении необходимо соблюдать все необходимые требования и нюансы.

Также не стоит тратить время на выбор стройматериалов, так как это сыграет отрицательную роль в качестве. Все плиты и материалы покрытия необходимо проверять на целостность и качество.

Дополнительным способом увеличения жилой площади является обустройство мансарды. Однако этот процесс не всегда бывает быстрым. При низком расположении крыши возникает необходимость ее регулировки. Узнайте о технологии подъема крыши дома и получите ценные советы специалистов.

Технология и способы поднятия крыши своими руками: сделать чердак под кровлю

Перед тем, как демонтировать кровлю, оцените ее общее состояние и составьте предварительный план действий.В первую очередь, любая кровля нуждается в дополнительном укреплении. Для этих целей рекомендуем использовать металлический швеллерный каркас.

Арматурные стержни используются для изготовления удлинителей винтов. Направляющие рельсы дополнительно увеличивают прочность конструкции, предотвращают смещение крыши при подъеме.

Для закрепления швеллера на балке запаситесь шурупами длиной 100 мм и диаметром 10 мм. На балку закрепляют центральный швеллер, дополнительно к ним приваривают металлические ушки.С помощью швеллера кровля укрепляется и надежно удерживается при подъеме.

Следующим этапом является установка подъемных ножек. С их помощью обеспечивается легкий подъем и предотвращается смещение крыши. Общая масса опорных ног иногда превышает полторы тонны. Для стандартной крыши потребуется как минимум четыре ножки, каждая из которых весит более трехсот килограммов. Для соединения ножек между собой используйте горизонтальный швеллер, интервал между швеллерами 25 см.

При соблюдении технологии монтажа этих армирующих конструкций кровля имеет необходимую мощность, которая обеспечит ей целостность в процессе подъема. Однако перед установкой канала рассчитывается общая масса кровли и ветровая нагрузка на ее поверхность в заданном климатическом регионе. Опоры швеллера устанавливаются исключительно на несущие стены, чтобы избежать разрушения конструкций дома под тяжестью этих элементов.

В процессе подъема крыши своими руками вам потребуются инструменты в виде:

    домкрат
  • с дополнительной гидравликой;
  • металлическая фурнитура;
  • опор железобетонных;
  • несколько стальных полос;
  • пистолет для гвоздей и молоток;
  • каналов;
  • труб определенных параметров.

После завершения подготовительных работ приступаем к подъему крыши. Для этих целей запаситесь гидравлической версией домкрата, способной выдержать вес более десяти тонн. Возможен вариант использования двух домкратов, что обеспечивает лучшую устойчивость конструкции и максимальное распределение общей массы. Поднимая крышу, используйте специальные подложки, повышающие безопасность. Для их изготовления используйте швеллер или стальную трубу квадратного сечения. Расстояние между поперечинами около двадцати пяти сантиметров.Каждая опора оснащена минимум двенадцатью такими деталями.

Равномерное поднятие крыши с любой точки. За один проход поднимается максимум на пять сантиметров крыши. Постепенно поднимая каждый угол, они достигают высоты двадцати пяти сантиметров. Ригели устанавливаются на основные компоненты только после достижения этой высоты. После подъема крыши на 180 см начинается кладка наружных стен. Чтобы поднять крышу на такую ​​высоту потребуется не менее трех дней. Кладка выполняется с обязательным использованием армирующего пояса.После подъема крыши домкрат тоже поднимается. Для создания полноценной мансарды потребуется поднять крышу не менее чем на 280 см. Эта работа выполняется за две недели. Все свободное пространство после подъема кровли сразу заполняется стенами из кирпича.

После подъема крыши и установки стен сформировать оконные проемы, утеплить и гидроизолировать пространство крыши. Чаще всего утепление выполняется с помощью минеральной ваты. Этот материал обладает прекрасными теплоизоляционными характеристиками. Гидроизоляция покрывает утеплитель как снаружи, так и изнутри.Для достижения высокого тепло- и гидроизоляционного эффекта используйте специальные мембранные пленки. Мансарда оборудована многослойным тортом, включая пароизоляционный материал, гидроизоляцию, теплоизоляцию, кровельные материалы и внутреннюю отделку. Во избежание появления плесени и грибка устанавливается качественная система вентиляции. Фальш-крыша оборудована вертикальными оконными конструкциями.

Предлагаем вам ознакомиться с вариантом подъема крыши для увеличения высоты потолков в небольшом доме.В процессе работы наличие:

  • не менее трех мощных масляных домкратов;
  • несколько деревянных брусков, стальных швеллеров и труб;
  • жесткие напольные прокладки, равномерно распределяющие нагрузку;
  • прокладки устанавливаются под балки при подъеме кровли;
  • материал для возведения стен: кирпич, камень.

На начальном этапе устанавливаются домкраты под балки перекрытия. Предварительно уберите мебель из комнаты или накройте полиэтиленовой пленкой, так как этот процесс довольно пыльный.

Начать работу с углов, установить домкрат относительно расположения силовых балок. Установите канал на желаемую высоту. Между балкой и швеллером установите вагонку, предотвращающую разрушение конструкции потолка. Постепенно поднимите балку. Убедитесь, что канал расположен точно по центру гнезда. Повторите эти шаги с каждым домкратом. Поднимая каждый прибор на 5 см, начинайте следующий этап подъема. Старайтесь не допускать перекосов крыши при эксплуатации.Затем ослабьте и переставьте домкраты на следующих балках. Между балкой и потолком проложите уплотнители. Чтобы поднять первую и последнюю балку, используйте увеличенный уступ, так как эти элементы чаще всего располагаются в стене. Чтобы не повредить пол, между крышей и стенами установите прочные распределительные прокладки.

Фото крыши дома:

Ниже описан процесс крепления крыши на нужной высоте. Для этого соорудите под него подпорки. Из кирпича и бетонного раствора.Особые трудности возникают с оконными проемами, которые нуждаются в дополнительном армировании. Постарайтесь работать как можно быстрее, так как временные опоры - это довольно шаткая конструкция, не устойчивая к сильным ветрам.

Чердак на крыше дома своими руками

Основная функция кровли - защита всего дома от атмосферных осадков, поэтому такая конструкция должна быть прочной, надежной и компактной. Процесс устройства мансарды на крыше достаточно сложный, но вполне реальный.Таким образом, жилая площадь увеличивается в полтора раза.

Перед началом реконструкции создать проект мансарды. Определитесь с типом кровли, чаще всего мансардная крыша двускатная, с треугольной рамной конструкцией. В качестве основания для каждой фермы используется балка на потолке, опирающаяся на стену. Для реконструкции кровли под жилую комнату меняют конструктивную и силовую схему несущих элементов.

Предлагаем ознакомиться с вариантами переделки чердака в чердак.Первый из них - для усиления стропил и балок перекрытия использовать подкладки и ранее соединенные стойки. Для крепления затяжек используются подкосы и армированные стропила.

При довольно частом расположении ферм в чердачном помещении нагрузка от балок на крышу передается более равномерно. После реконструкции конструктивных и прочностных характеристик мансарды нагрузка на потолок увеличивается, так как прибавляется масса мебели и людей на чердаке. Поэтому рекомендуем остановиться на установке дополнительных двутавров с деревянными перегородками.

Имейте в виду, что реконструкция фурм на полу - это последовательный и постепенный процесс. При несоблюдении технологии есть риск деформации и повреждения кровли. После перепланировки хозяйства определитесь с местом установки оконных проемов и его утеплением.

Второй вариант создания мансарды из мансарды - остроконечная крыша отличается наличием центральных столбов с двумя подкосами. Для усиления конструкции используются стропила и балки перекрытия с двойным сечением.

Далее следует фиксация затяжки на стропилах и стойках, а наклонные балки перераспределяют общую нагрузку. Далее следует процесс снятия нижних частей подпорок и стоек и освобождения места под чердаком. После завершения подготовительных работ выполняется утепление и внешняя отделка мансарды.

Устройство кровли дома с пологими скатами подразумевает увеличение потолочного пространства за счет более низкого помещения. Этот процесс довольно сложный и длительный.Для его проведения необходимо разобрать потолок и закрепить балки с новым чистовым полом на его нижней части. При выборе диаметра поперечных балок руководствуйтесь индивидуальными расчетами и особенностями помещения.

В любом случае подкровельное пространство нуждается в качественной теплоизоляции и защите от внешних факторов окружающей среды. Комфортная высота потолка на чердаке должна быть не менее 220 см. Тепло- и звукоизоляция выполняется с помощью утеплителя из минеральной ваты, помещенного между стропилами и балками.Для изготовления каркасных перегородок на чердаке используется легкий стальной каркас, на который крепится гипсокартон и последующая отделка.

Методы утепления чердачных крыш

Качественная теплоизоляция кровли снижает затраты на обогрев чердака и повышает комфорт пребывания в нем. Утеплить чердак можно несколькими способами. Самые популярные из них - утеплитель из стекловолокна и минеральной ваты.

Первый вариант имеет доступную стоимость, из дополнительных достоинств отметим:

  • отсутствие токсичных веществ;
  • хорошие теплоизоляционные характеристики;
  • влагостойкость;
  • длительный срок эксплуатации.

Кроме того, стекловата имеет определенные недостатки. Одно из них - необходимость работать в специальной одежде и защищать утеплитель дополнительными пленками. Поскольку материал содержит большое количество мелкой пыли, которая поражает слизистые оболочки глаз, работа с этим материалом требует использования дополнительных средств защиты в виде респираторов и специальной одежды. Кроме того, стекловата неудобна при утеплении наклонных поверхностей, так как через некоторое время деформируется и не обеспечивает необходимой герметичности.

Второй вариант - минеральная каменная базальтовая вата, имеет более высокую стоимость, что полностью покрывается эксплуатационными характеристиками. Минеральная вата доступна в различных вариантах: рулонная или плиточная. Материал отлично ложится на любые поверхности, плотно с ними соединяясь. Среди прочих достоинств отметим:

  • устойчивость к температурным колебаниям;
  • несъедобность грызунами;
  • , обеспечивающий качественную теплоизоляцию;
  • простота установки;
  • различных форм и вариантов;
  • отличные эксплуатационные характеристики, срок службы превышает двадцать лет при соблюдении технологии монтажа.

Однако минеральная вата требует дополнительной гидроизоляции, так как этот материал неустойчив к влаге и разрушается под ее воздействием.

Вначале выполняется утепление конструкций вокруг чердака. На следующем этапе производится гидроизоляция помещения, устраивается пароизоляция с вентиляционной щелью.

Слой утеплителя укладывается на кровлю, перекрытия и перегородки. Если есть фронтон, его тоже подлежат утеплению. Скаты крыши имеют определенный уклон, а значит, утеплитель должен полностью повторять их форму, плотно соединяясь с конструкцией.

Поэтому для утепления этих конструкций мы рекомендуем использовать пластинчатые версии минераловатного материала. Дополнительную фиксацию утеплителя обеспечивает обрешетка. Утеплитель должен плотно прилегать к стене. В противном случае снижается качество теплоизоляции.

Для утепления пола на чердаке используются три материала:

  • при наличии железобетонных перекрытий - рекомендуем использовать пенополистирол, который помимо отличной теплоизоляции защищает нижний этаж от шума;
  • при наличии деревянных полов на железобетонных перекрытиях использовать базальтовую вату с обустроенными угловыми зазорами;
  • при наличии деревянных полов использовать утеплитель любого типа, с дополнительным гидроизоляционным слоем.

Плоская плоская поверхность - отличное место для использования рулонной изоляции, для использования специальной ленты для соединения материала друг с другом.

Поднимите крышу видео:

Одна из ключевых частей кровли - мауэрлат. Это деревянный брус, уложенный по периметру верхней части стен. Его задача - передавать нагрузку с крыши на несущий ящик и фундамент. От надежности крепления мауэрлата зависит прочность всей конструкции.В статье мы рассмотрим основные методы монтажа опорного луча.

Способ крепления во многом зависит от конструкции стен. Итак, на кирпичных, блочных и засыпных стенах делают арматурный каркас. Увеличивает несущую способность основания и позволяет безопасно делать крышу. Классический вариант не предусматривает бетонирования, а относится к монолитным или толстым кирпичным стенам. В этом случае процесс установки мауэрлата упрощается и удешевляется.

Кроме того, монтаж мауэрлата может производиться как по всему периметру каркаса, так и только для установки стропил.Рекомендуется отдать предпочтение первому варианту, так как он гарантирует большую надежность. Однако, если шаг между стропилами достаточно большой, то целесообразнее применить второй вариант. Для этого вырежьте брус определенной длины и прикрепите его к стене. Так вы сможете сэкономить на материале и не прогадать в качестве конструкции.

Обычно мауэрлат изготавливают из бруса сечением 100х100, 100х150 и 150х150, длиной 6 метров. Если стена длиннее деревянного бруса, то нужно позаботиться о соединении и наращивании элемента.Есть два варианта, как это сделать:

  1. В дереве. При соединении двух балок сделайте выемку на половину глубины древесины. Длина пропила должна быть в пределах 2-2,5 толщины, то есть если сечение 100х100, то допустимый размер - 200-250 мм.
  2. Косой срез. При этом с верхней и нижней частей отступают четверть толщины и делают косой пропил на расстоянии 2,5-3 толщины.

Крепление мауэрлата к стене без армирующего ремня

Выделяются три варианта крепления стен:

  1. Используя анкерные болты.
  2. Используя стальную проволоку.
  3. Использование стальных скоб.

Теперь более подробно обсудим, как правильно реализовать каждый метод.

Анкерные болты

Это один из самых простых вариантов укладки мауэрлата, поэтому не требует предварительной установки закладных деталей. Подходит для фундаментов крыш с большими и легкими нагрузками.

Принцип крепления - особенности анкера. Он состоит из двух частей: анкера расширения, который заложен в просверленное отверстие и винт, установленный в нем, с ввинчивается в гайку.Когда начинается затяжка гайки, конический винт на конце начинает подниматься. Таким образом, лопнувшие лепестки анкера надежно фиксируют мауэрлат на стене.

Процесс установки выглядит следующим образом:

  1. Перед укладкой деревянного мауэрлата поверх стены укладывается гидроизоляция, обычно рубероид.
  2. Балка укладывается и при необходимости производится спаривание нескольких элементов.
  3. Обозначает места сверления отверстий для анкера. Каждое соединение двух балок должно иметь фиксатор.
  4. Диаметр анкера может варьироваться от 10 до 15 мм, а отверстие на 2 мм больше, соответственно 12-17 мм. Важно, чтобы дрель проходила по балке и делала в стене углубление не менее 180-200 мм.
  5. Анкеры укладываются, надевается шайба и накручивается гайка ключом.

Проволока скрученная

Если в предыдущем варианте место кладки варианта не играло ключевой роли, то при использовании проволоки брус должен быть ближе к внутреннему краю.Решение о применении этого метода принимается еще на этапе проектирования, так как здесь важны закладные детали. Для этого за 4-5 рядов до окончания кладки между швами проложите стальную проволоку «трос», диаметром 5-6 мм. Важно оставить достаточную длину, чтобы материала хватило на скручивание.

Расстояние между креплениями должно составлять 250-300 мм. Скручивание осуществляется изнутри мауэрлата. Чтобы не сомневаться в надежности соединения, используйте крепление или лом.

В качестве альтернативы можно пропустить предварительно проложенный провод через просверленные отверстия в мауэрлате. Для этого, как и в первом варианте, стальную проволоку укладывают 4-5 рядами до конца кладки. Только вот концы должны выглядывать из центра стены. В планке заранее проделываются два сквозных отверстия, а затем выносятся крепежи и закручиваются. Соединительные узлы рекомендуется спроектировать так, чтобы они не мешали установке стропильных ног.

Крепление для скоб

При кладке необходимо уложить в стену деревянные пробки, пропитанные битумной грунтовкой.Дополнительная защита поможет избежать негативного воздействия атмосферных осадков. Размеры закладных деталей обычно соответствуют размерам кирпича, а по всему периметру стены монтируется брус.

В зависимости от того, на какой край будет устанавливаться мауэрлат, выбирается место для укладки деревянных пробок. Процесс брекетинга довольно прост:

  1. Мауэрлат следует класть первым.
  2. Теперь намечены места забивания концов крепежа.
  3. Отверстия выполняются в соответствии с диаметром концов скоб. Это гарантирует, что стержни не потрескаются и останутся на месте.
  4. Гвозди молотковые.

Крепление мауэрлата на арматурный пояс

Эта конструкция предназначена не только для слабых стен, но и для прочных рам. Армирующий пояс - бетонная лента с арматурным каркасом внутри, уложенная поверх стен. Его ширина должна соответствовать основанию, а высота - в пределах 200-250 мм.Количество креплений должно совпадать с количеством стропил. Поэтому потребность в материале рассчитывается после разработки каркаса кровли.

Для приготовления бетона используется цемент марки М400 или М500. Заливка осуществляется единовременно, без разбивки ленты на несколько участков. Только в этом случае можно ожидать достаточной прочности элемента. Бетонный раствор делают из цемента, песка и щебня в соотношении 1: 3: 3. При необходимости можно добавить пластификатор, он будет способствовать ровному набору прочности бетона.

Ниже представлена ​​пошаговая инструкция по созданию армирующего пояса и крепления на него мауэрлата:

  1. Установлена ​​опалубка. Его можно сделать из простых досок, прибитых к стене с помощью брусков. Качество пиломатериалов особой роли не играет, поэтому можно сэкономить. Другой вариант предполагает крепление к стене фанеры толщиной 10 мм, а внутри крепление утеплителя. В этом случае утеплитель останется внутри армирующего пояса. Этот метод предполагает закрепление утеплителя герметиком.Самый простой вариант устройства опалубки рассчитан на использование специальных неподвижных элементов из пенополистирола. Обычно его применяют в тех случаях, когда проект предполагает строительство мансардного этажа.
  2. Фурнитура укладывается вдоль стен опалубки с отступом 1,5-2 см. Специальный зажим поможет упростить измерение расстояния. Он просто изнашивает металлические детали и делает необходимые углубления. С помощью тонкой проволоки детали соединяются между собой, образуя короб, повторяющий пространство внутри опалубки.На поворотах и ​​стыках двух арматурных стержней одного ряда детали также скручиваются проволокой.
  3. Далее на фиксированном расстоянии уложите Г-образные шпильки. Их прикручивают к каркасу в двух местах так, чтобы они стояли вертикально и выступали над мауэрлатом на 50-80 мм.
  4. Опалубка заполняется бетоном и выравнивается по верхнему краю опалубки с помощью правила или планки.
  5. После застывания армирующего пояса укладывают гидроизоляцию. В мауэрлате проделываются сквозные отверстия, а после нанизывается на шпильки.Для определения места сверления можно положить балку на шпильки и слегка постучать молотком. Тогда вмятины останутся на нужных местах. Важно сделать отверстия диаметром на 2-3 мм больше диаметра шпилек.
  6. Далее, если на шпильках есть резьба, накручиваются гайки. Если в качестве крепежа использовалась обычная фурнитура, то ее конец загибают к мауэрлату. А для надежности крепления несколько гвоздей набивают вдоль и загибают шпилькой.

Этот метод также применим к стенам, не имеющим армирующего пояса. Глубина кирпичной кладки 200 мм. Если шпилька не изогнутая, простое армирование, то величина имплантации увеличивается до 400 мм.

Выбирайте способ крепления мауэрлата к стене в зависимости от ваших финансовых возможностей. Главное, строго следовать рекомендациям, а не полагаться на собственный опыт и тогда у крыши будет прочный фундамент.

Мосты холода в строительстве - что это такое и их устранение | Сделай сам

Многие слышали термин «мосты холода», но этого недостаточно, чтобы четко понимать, о чем они говорят. И ЕСТЬ БУДУЩИЙ РАЗРАБОТЧИК, КОТОРЫЙ ДОЛЖЕН ПОНИМАТЬ ЭТО ЯВЛЕНИЕ.

Термины «Температурный мост», «мост холода», «тепловой мост» обозначают участки ограждающей конструкции здания с низким тепловым сопротивлением.Это может быть участок стены, потолка, крыши, периметр проема и т. Д. Через такие участки в дом может уйти

.

очень много тепла, и эти потери из-за мостиков холода приводят к снижению комфортности жилья и заметному сокращению срока эксплуатации дома.

Рассмотрим основные типовые случаи температурных мостов для разных типов домов, причины их появления и способы предотвращения появления мостов холода при строительстве.

Типовые мосты холода разделим на несколько групп:

  1. мостики холода в оконных блоках и кровле;
  2. в бетонных, кирпичных и каменных домах;
  3. в деревянных рубленых домах;
  4. в каркасных домах.

ОКНА

Часто в домах можно наблюдать сырость, мороз и даже плесень на откосах и оконных рамах в холодное время года. Основная причина этих явлений - недостаточная или неграмотная изоляция монтажных швов. Речь идет о заполнении зазоров между оконными блоками и ограждающей конструкцией здания.

О ТЕХНОЛОГИИ УСТАНОВКИ ОКОН ПОДРОБНО И УКАЗАНО В ГОСТЗО971-2012 - СБОРНЫЕ УЗЛЫ ПОДКЛЮЧЕНИЯ ОКОННЫХ БЛОКОВ К СТЕНОВЫМ МОРЕ ОБЩИЕ ХАРАКТЕРИСТИКИ.

Согласно ГОСТу монтажный шов в бетонных, кирпичных и каменных домах состоит из трех или четырех слоев:

И - наружный гидроизоляционный паропроницаемый слой;

II - центральный тепло- и звукоизоляционный слой;

III - внутренний пароизоляционный слой;

IV - дополнительная пароизоляция.

Мосты холода могут образовываться из-за недостаточной толщины изоляции (в основном из пенопласта) или отсутствия сплошности. Принципиально важно наличие пароизоляции внутри и снаружи гидроизоляции.Пароизоляционный слой защищает утеплитель от намокания и потери теплоизоляционных свойств.

При обнаружении мокрых пятен и конденсата на оконных откосах в помещении и водостоках под окнами на фасадах в первую очередь проверить монтажные швы оконных блоков и привести их в соответствие с ГОСТ.

ЧЕРДАК

Знакомый архитектор спроектировал множество домов с мансардами. И ему часто приходилось заставлять строителей-аферистов переделывать крыши из-за мостиков холода при ведении авторского надзора.В результате он отказался от проектирования домов с мансардой и установил твердый принцип: скатные крыши только с холодным чердаком!

Мосты холода в мансардных крышах чаще всего возникают в местах примыкания кровли к стенам. Строители часто забывают поставить теплоотвод на крайние стропила и стены; не приклеивайте пароизоляцию к стенам и не доводите до стен; Не выпускайте утеплитель в карниз, оставляя над стеной холодное пространство.

Часто забывают установить концевую доску для стропил, сохраняющую утеплитель, и при эксплуатации она сползает вниз, образуя пустоты и мостики холода.В местах примыкания кровли к венткамерам допускаются пропуски утеплителя и пароизоляции.


Ссылка по теме: Как и чем утеплить плоскую (эксплуатируемую) крышу - обзор


Мауэрлат

Особо хочу отметить небольшие, но очень неприятные мостики холода, которые образуются при установке мауэрлата из брусков в бетонных и кирпичных домах. Строители вежливо пренебрегают устройством сплошной теплоизоляции между брусками мауэрлата и стеной, на которую уложены бруски.Через небольшой зазор между решеткой и стеной холодный воздух проникает в дом и стык крыши, и стена начинает намокать и даже замерзать. Поэтому при строительстве зазор между брусками мауэрлата и стеной необходимо тщательно утеплить с обеих сторон, используя монтажную пену, вспененный полиэтилен или промасленную паклю.

Мансардные крыши с указанными дефектами при зимней эксплуатации начинают промерзать в примыканиях к стенам, образуется конденсат, разрушается отделка и сами конструкции.

Переоборудование пентхауса с мостами холода связано со значительными расходами. Поэтому за теплоизоляцией мансардной крыши нужен тщательный контроль, и для установки мансарды необходимо нанять опытных строителей. Иногда для устранения мостиков холода в мауэрлатах необходимо проводить их сплошную обработку пенополиуретаном по всему периметру с подходом к перекрытию.

СТАЛЬНАЯ БАЛКА

Чердак с металлическими балками - самый опасный вид кровли с точки зрения мостиков холода.Иногда строители оставляют в «пироге» кровли всю балку или ее часть. И тогда весь луч превращается в большой мост холода. Металлические балки должны входить в теплый контур здания. Если конец металлической балки выходит на фасад без утепления, то промерзание и переохлаждение балки внутри помещения будет обеспечено на расстоянии до 2 м от внешней стены.

ЖЕЛЕЗОБЕТОННЫЕ ЛИНИИ

В домах из бетона и кирпича монтируют в основном монолитные железобетонные перекрытия, которые опираются на внешние стены.Очень часто плиты перекрытия опираются на все сечение стен. Коэффициент теплопроводности бетона составляет 1,28-1,51 Вт / (м · К), а пустотелого кирпича - 0,35-045 Вт / (м · К). Если не утеплить выступающие на фасад торцы плит перекрытия, в углах комнат на потолках и полах получатся мостики холода. Из этой ситуации есть несколько выходов:

- концы плит не должны выводиться на внешние поверхности стен, то есть плиты должны опираться на часть стены.При толщине стены 520 мм подпереть потолок на 260 мм, а затем выложить кирпичную кладку;

- устроить перфорацию из пенополистирола (ППС) в бетонной плите в области примыкания к стене. С таким устройством мостик холода через печь значительно уменьшится, и можно избежать промерзания потолка. А вот при устройстве перфорации очень желательно устроить на торцах дополнительную теплоизоляцию в виде карниза из ППС;

- выполнить внешнюю теплоизоляцию фасадов выступающими плитами с последующей отделкой.

При установке монолитных железобетонных плит перекрытия, особенно с выходами на балконы, следует внимательно рассмотреть вопрос теплоизоляции. Перфорация делается на выходе плиты за теплый контур дома, либо утепляется в помещении при выходе на балкон (на полу плитами ППС перед стяжкой, на потолке теплой штукатуркой ).

Аналогичная ситуация с бетонными перемычками окон и дверей. В месте установки окон и дверей необходимо сделать вставки из ППС по всей длине перемычек, чтобы монтажный шов приходился именно на теплоизоляционную вставку перемычки.

ДОМ

В некачественных домах с рублеными стенами также есть комплект мостиков холода. Основные дефекты теплоизоляции - это не вогнутые межкоронные пазы и угловые стыки бревен. В домах из клееного бруса с утеплителем в интервенционных пазах часто возникает непоправимая проблема с установкой уголков. Многие делают угловые соединения без шипов и канавок, надеясь на вставки из льняного волокна, которые ломаются при установке, не обеспечивают непрерывной теплоизоляции и легко продуваются.В этом случае проблему можно решить только сплошным утеплением угловых стыков снаружи или изнутри, что приводит к порче внешнего вида и большим затратам.

Второй вид мостов холода в рубленых домах связан с неправильной установкой оконных блоков, точнее, опалубки. Устанавливая их в необработанном срубе, строители часто оставляют недостаточный зазор между верхней обшивкой и венцом сруба. После высыхания бревна верхнее бревно садится на опалубку и свешивается с образованием зазора между верхним проемом бревна и лежащим под ним бревном.Это типичный мост холода. Для устранения дефекта необходимо подпилить нижнюю часть бревна вверху оконного или дверного проема для устройства зазора с последующим утеплением.

ЛЮБОПЫТНЫЕ, НО НЕ ПОДКЛЮЧАЕМЫЕ ХОЛОДНЫЕ МОСТЫ

Иногда на поверхности бетонных монолитных стен (точнее, в несущих пилонах) появляются небольшие мокрые пятна, которые со временем становятся ржаво-коричневыми. Типичный подарок нерадивых строителей - доступ к поверхности стены несобранной стойки для крепления опалубки.Металл промерзает в сильные морозы и пропускает холод в дом. Придется выбить шпильки и заново отделать дом внутри и снаружи.

В кирпичных домах и домах из пеноблоков из многих точечных точек проходят мостики холода в виде горизонтальных линий - эти рабочие на всю толщину стены проложили широкую металлическую кладочную сетку, которая промерзла. Выход один - утеплить фасады дома.

Распространенным случаем множественных мостиков холода является соединение металлических элементов лицевой кладки с несущей стеной.Во избежание промерзания соединения необходимо использовать пластиковые инвентарные крепления.

Был случай, когда радиаторы радиаторы зарыли в ниши, вырезав внутреннюю стену из керамических блоков на глубину 250 мм, изнутри - почти наполовину. Зимой фасад за радиатором обогревается, мокрый и покрывается льдом. Потери теплоизоляции при установке ниш необходимо компенсировать дополнительно установкой плит ППС и тонких блоков из газобетона.

РОЗЕТКА ХОЛОДНАЯ

В сильные морозы иногда в доме промокали розетки на стене. Их явно привлекал холод. «Экономные» строители с помощью одинарного кабеля вывели изнутри розетку в гофрированную трубу и выход на балкон. По трубе холодный воздух с улицы входил в дом через вытяжку. Так что до короткого замыкания недалеко. Пришлось снять обе розетки и заделать патрубок тросом.

СНАРУЖИ ТАКЖЕ СМОТРЕТЬ

Мосты холода появляются не только внутри дома, но и снаружи - в виде местного льда и сосулек.Новопостроенный дом в первый зимний период необходимо внимательно осмотреть с фасадов и крыши. Если вдруг в морозный день вы видите прожилки и сосульки на отдельных участках стен или карниза крыши - значит, здесь мостики холода.

ЧТО ДЕЛАТЬ

Как распознать мостики холода и устранить их заранее, не дожидаясь капитального ремонта? Во-первых, нужно соблюдать строительные технологии. Во-вторых, есть два хороших прибора для контроля температуры поверхности стен - пирометр и тепловизор.С помощью пирометра вы можете локально измерить температуру поверхности подозрительных участков стен, оконных откосов и т. Д., А также использовать тепловизор для общего обследования стен снаружи и внутри. Она покажет холодные участки ограждающей конструкции. Тепловидение лучше всего делать перед окончательной отделкой дома. Но эти устройства открываются мостикам холода только зимой. Поэтому при подозрении на мост холода не спешите доделывать и ждать зимы.


Смотрите также: Утепление дачи дома своими руками - фото и мастер-класс


КАК УДАЛИТЬ ХОЛОДНЫЕ МОСТЫ - ВИДЕО

© Автор: Исаковский А.В., строительный эксперт автор фото

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Как и чем утеплить пространство под домом на столбчатом фундаменте Как лучше утеплить пространство ...
  • Приспособление для складывания белья своими руками УДОБНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ СКЛАДЫВАНИЯ ОДЕЖДЫ ...
  • Защита деревянных свесов кровли От чего и как защитить свесы ...
  • Живая картинка суккулентов своими руками Как сделать оригинальный снимок...
  • Светильник из керамической плитки своими руками (фото + схема) Ночник своими руками из керамики ...
  • Кафельный стол своими руками - декор Старинный декор стола У многих где-то есть ...
  • Мини-веранда своими руками (рисунок + фото) Как пристроить мини-веранду к дому Новинка ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Крыша бани своими руками: устройство, конструкция, утепление, фото

    Устройство кровельной бани

    Крыша бани своими руками

    Прежде чем приступить к технологии строительства кровли для бани, своими руками разберемся с элементами каркаса крыши, а также с основными условиями, которые используют кровельщики.

    Устройство кровельной бани

    Основное назначение рамы - выдерживать собственный вес, вес кровельного материала, а также вес снега, дождя и аксессуаров (например, модульных солнечных панелей или спутниковой антенны). Именно поэтому важными показателями являются прочность и устойчивость рамы.

    Каркас кровли любого здания состоит из мауэрлата, стропильных ферм, обшивки и рубероида.

    Мауэрлат - деревянная балка, предназначенная для соединения основания короба (кузова) с каркасом крыши.Именно с создания мауэрлата начинается монтаж каркаса кровельной ванны. Если помещение выполнено с каркасом, верхним венцом может служить мауэрлат, если баня из бетонных блоков или кирпича, мауэрлат укладывается на наполнитель гидроизоляционный материал. Крепление мауэрлата к стенам осуществляется с помощью длинных анкеров. Перед тем как установить мауэрлат на стену, необходимо вырезать специальное отверстие для крепления конструкции стропил. Главное требование при установке мауэрлата заключается в его идеальном горизонтальном положении, т.к.это будет зависеть от качества крепления каркаса крыши к построенному кузову.

    Мауэрлат

    Следующий элемент каркасной конструкции кровли - ферма . Назначение фермы - равномерное распределение нагрузки по кровле. Существует несколько форм стропильных ферм, о них мы поговорим чуть позже. Ферма состоит из деревянных досок, родственных. Основной элемент фермы - стропила, к которым крепятся опорные элементы. Что касается последних, то к ним относятся перекладины, стяжки, распорки и перемычки, предназначенные для усиления конструкции стропильных ферм.

    Ферма

    Обрешетка каркаса Крыша бани в порядке, можно было бы провести качественное крепление рубероида к стропилам. Обрешетка представлена ​​в виде деревянных брусков и досок, приклеенных к сетке. Количество и размер ячеек этой сетки рассчитывается исходя из того, каким материалом покрыта крыша. Например, для перекрытия кровли рубероидом пустого места быть не должно (максимум 1-сантиметровая щель), а для того, чтобы закрыть крышу из профнастила Хамам, можно создать обрешетку с шириной ячеи в 0,5 метра.

    Обшивка каркаса кровельной ванны

    Рубероид Крыша бани выбирается по предпочтению собственника постройки. Самыми популярными материалами для кровли ванн являются профнастил, металл, шиферный рубероид. Каждый из этих материалов имеет свои особенности и требования к установке угла наклона кровли. Например, рубероид - это крыша с углом наклона 5 градусов, профнастил - 8, металл около 30, шифер - 20.

    Баня металлическая

    Двускатная крыша для бани

    Двускатная крыша для бани
    Двускатная крыша для проекта бани

    Чаще всего установку двускатной крыши для бани проводят, если хозяин собирается делать бани на чердаке.

    Существует два способа установки стропил при создании двускатной крыши:

    • Стропила подвесные.Прикрепите стропила одним концом к конструкции кузова, второй конец закрепите между двумя противоположными стропилами (как показано на рисунке).
    • Стропила наклонная. Конструкция наклонных стропил более устойчива, т.к. стропила дополнительно удерживаются на стойке, находящейся по центру. Пример установки наклонных стропил вы можете увидеть на проекте:

      Как установить стропила

    Конструкция двускатной крыши популярнее, чем односкатная, т.к. В этом случае угол наклона кровли будет более острым, что предотвратит образование снежных наметов в кровельном материале.Двускатная крыша представляет собой серию идентичных по размеру и форме равнобедренных треугольников, установленных в одном месте по всей длине крыши. Вверху деревянного треугольника стропила называются конскими, а поперечная деревянная балка под вершиной треугольника - болтом. Ригель предназначен для усиления конструкции двускатной кровли. Чем меньше будет шаг при установке стропильных ферм, тем устойчивее будет конструкция крыши бани. Обратите внимание на то, что стропильные фермы проходят по поверхности земли, а затем обслуживаются на крыше.Крепление стропильных ферм к корпусу бани осуществляется после того, как будут потолочные балки (потолок бани можно будет сделать позже). Чтобы было проще создать одинаковые деревянные треугольники, мастера-кровельщики прибегают к специальной заготовке.

    Монтаж двускатной кровли выглядит следующим образом:

    1. Мауэрлат крепится к стене
    2. Ферма создана
    3. На противоположных концах крыши есть две фермы. Для крепления стропил к мауэрлату используйте шурупы типа «рябчик».
    4. Для обеспечения устойчивости несъемных стропильных ферм конструкция дополнительно усилена специальными распорками.
    5. Между крайними стропилами на уровне конька натянута веревка, которая покажет точное место установки оставшихся стропильных ферм (что бы шло гладко, в одну линию)
    6. Трос закрепляется на других фермах аналогично

    Односкатная крыша для бани

    Монтаж односкатной кровли для бани - мероприятие менее популярное, т.к.в этом случае угол наклона крыши будет более пологим, что приведет к образованию снежных неметов на крыше бань. Очень часто под тяжестью снега крыша начинает деформироваться и ломаться.

    Дизайн односкатной крыши Вы можете увидеть в этом проекте:

    Односкатная крыша для бани
    Односкатная крыша для проекта бани

    Как видите, опоры кровельной балки разной высоты опираются на стену ванны и удерживают весь каркас крыши.Чем больше разница в высоте между опорами, тем круче будет угол односкатной крыши для бани. Учтите, что установка наклонной крыши обойдется намного дешевле, чем установка крутой крыши.

    Рекомендуемый угол односкатной крыши должен составлять от 20 до 30 градусов.

    Как и в случае с двускатной крышей, каркасная односкатная крыша для бани устанавливается на мауэрлат. Кронштейн должен быть выполнен с использованием металлических уголков и медной проволоки. Шаг установки ферм должен составлять около 0,6 метра.Для защиты наружных стен бани от дождя рекомендуется делать стропила вне бокса бани на расстоянии от 0,3 до 0,5 метра.

    Подробнее о строительстве односкатной и двускатной крыши бани своими руками вы можете посмотреть в подробных видео-уроках:

    Технология строительства односкатной кровли

    http://youtu.be/kX7aFQz8aNI

    Устройство двускатной крыши бани

    Монтаж кровельной системы бани своими руками

    После того, как будет смонтирован каркас кровельной ванны, необходимо провести гидро-, паро- и кровельную изоляцию.

    Мероприятия по гидроизоляции, пароизоляции и теплоизоляции кровельных бань

    Паро- и гидроизоляция кровель

    Паро- и гидроизоляция кровли баней пленкой
    Схема паро- и гидроизоляции крыши из пленки для ванны

    Изначально следует обратить внимание на то, что каркас крыши должен быть сделан из хорошо высушенного бруса.Кроме того, деревянные балки и доски нужно вручную вскрывать антисептиками, которые предотвратят гниение древесины и увеличат срок ее службы.

    Для паро- и гидроизоляции кровли бани рекомендуется использовать рубероид (для гидроизоляции), мембранную пленку. Кровельный материал крепится к стропилам в 2 слоя, это обеспечит достаточно высокую защиту каркаса крыши от проникновения.

    Что касается мембранной пленки, то это хороший теплоизоляционный и гидроизоляционный материал.Для того, чтобы пленка эффективно эксплуатировалась, ее необходимо уложить на стропила и зафиксировать строительной лентой. Полосы мембранной пленки не должны быть шире 15 см. Каждую новую полосу следует укладывать внахлест предыдущей. Обращаем ваше внимание, что натягивать пленку к стропилам запрещено, это может привести к повреждению в результате деформации бруса (расширение, сужение) при нагревании и охлаждении (жаркое лето).

    Теплоизоляция ванн

    Пена для утепления крыши
    Утепление кровли ванны минеральной ватой.

    Говоря об утеплении кровли бани, нужно обратить внимание на некоторые важные нюансы этого мероприятия:

    • Для утепления кровли бань рекомендуется минеральная вата.Он не горит, прочен и хорошо держит тепло.
    • Не рекомендуется использовать пенопласт для утепления крыши бани руками, т.к. этот материал при нагревании выделяет вредные вещества.
    • Слой изоляции должен быть не менее 10 см.
    • Поверх утеплителя укладывается утеплитель, затем рубероид

    Что бы вы нагляднее узнали, как утеплить крышу бани своими руками, предоставляем вам соответствующий видеоурок:

    Вариант ванны с утеплителем крыши 1

    http: // youtu.be / SNiTAWK1n3I

    Вариант 2 утеплительной ванны крыши

    http://youtu.be/xQONVF46Khk

    Вариант 3 утеплительной ванны крыши

    Вот и все, я хотел бы рассказать вам о постройке кровли бани своими руками! Надеюсь, эта статья принесла вам много новых знаний!

    как утеплить чердачную крышу, как уберечь дом от теплопотерь

    Утепляем чердак

    Долгое время людям, живущим в суровых климатических условиях, внушалась мысль о минусе обустройства чердака место для жилья.Но реальность сегодня показывает прямо противоположную картину: все больше дачников селятся на чердаке, утепляют его и перестраивают. Поскольку эта тема актуальна, данная публикация будет посвящена тому, как утеплить мансардную крышу и превратить холодный чердак в уютное помещение.

    Содержание

    • Исторические корни чердака
    • Многослойный кровельный пирог
    • Утеплители чердака
    • Категориальная пена «нет»
    • Минеральная вата дорога
    • Полиэтиленовая пленка
    • Эффективная пленка Diffuse 9010 Мембраны
    • Теплоизоляция специальными панелями

  • Технология утепления чердака
  • Нужно ли утеплять фронтоны?
  • Исторические корни мансарды

    Исторические корни мансарды восходят к 1630 году, когда архитектор из Франции Франсуа Мансар использовал первую в мире скатную крышу для хозяйственных и жилых помещений.Долгое время чердаки служили жильем крайне бедным, страдающим от холода и жары. А с изобретением новых строительных проектов и технологий у людей появилась удивительная возможность создать комфортные условия на чердаке вне зависимости от погоды на улице ..

    Многослойный кровельный пирог

    Да, верно, ведь чердак нуждается не только в утеплить, но правильно организовать «пирог» утеплителя. Грамотно проведенный утеплитель мансарды просто напоминает многослойный торт.

    Дачное строительство стремительно развивается, с появлением новых теплоизоляционных материалов собственники загородного жилья все чаще стали строить чердаки, поскольку они имеют преимущества, не подлежащие возражениям. Это не только красиво, но и выгодно с финансовой точки зрения: аналогичный одноэтажный дом или полноценный двухэтажный дом обойдется в гораздо большую сумму денег. А также многие уверены, что чердак приносит в дом особый уют ..

    Многослойный кровельный пирог

    Утепление чердака нужно проводить, придерживаясь некоторых особенностей и правил, во избежание нежелательных последствий зимой.Чтобы понять, как правильно утеплить чердак, следует вспомнить законы физики: особенность эксплуатации дома зимой в том, что поток теплого воздуха всегда идет вверх и там, где холоднее. Кроме того, он аккумулирует в себе все пары, идущие из комнаты, то есть дыхание людей, пары от готовки и от принятия душа. Весь этот пар поднимается вверх и попадает в слой изоляции крыши, где конденсируется и превращается в воду.

    Соответственно, вода в теплоизоляционном материале - это сырость в помещении, значительные потери тепла в доме, пришедшая в негодность внутренняя отделка и нервы домовладельцев.Здесь во избежание такого развития событий и нужен этот многослойный пирог. Он должен препятствовать проникновению пара в изоляционный материал (за это отвечает пароизоляция), а если пар все же проникает туда, его необходимо как можно скорее удалить (выветривание через вентиляционные зазоры). А если этот конденсат образуется под металлической кровлей, то слой гидроизоляции не даст ему пройти в утеплитель.

    Схема утепления чердака

    Итак, можно прийти к логическим выводам: как утеплить крышу чердака - паропроницаемая гидроизоляция с вентиляционным зазором + пароизоляция с вентиляцией = правильный кровельный «пирог».

    Важно: по рекомендациям опытных строителей необходимо в верхней части чердака оставить небольшой треугольник. Эта мера обеспечивает лучшую вентиляцию ..

    Утеплители чердака

    Каждый материал отличается своими характеристиками, которые необходимо учитывать при выборе оптимального варианта. Утеплитель должен долго сохранять свои свойства, быть биостойким, нетоксичным, водонепроницаемым, не выделять неприятных запахов и соответствовать требованиям пожарной безопасности.

    Категорическое «нет» пенопласта

    Несмотря на хорошую теплопроводность и экономическую выгоду, пенополистирол нельзя использовать для утепления чердака. Такая экономия здесь не нужна, так как все составляющие кровли, то есть обрешетка, стропила, стропила, мауэрлат и утеплитель, должны иметь хорошую вентиляцию. А также изоляция должна пропускать воздух и влагу. Пенопласт такими характеристиками не обладает, кровля им не «дышит».

    Минеральная вата дорожная

    Эти утеплители лучше всего подходят для утепления чердаков, так как они не горят, выдерживают высокие температуры, легкие по весу и имеют низкий коэффициент теплопроводности.Они также прочные, устойчивы к скольжению и сохраняют свой размер.

    Выбор изоляционного материала зависит от расстояния между стропилами, их расположения и толщины. А также при покупке утеплителя желательно знать нормы своего региона и приобретать материал с подходящим коэффициентом теплопередачи.

    Полиэтиленовая пленка

    Такая пленка может быть армированной сеткой или тканью и используется как гидроизоляция.

    Важно: это односторонний материал, поэтому его следует укладывать только на лицевую сторону, чтобы не было получить обратный эффект.

    Если на чердаке повышенная влажность, желательно использовать армированную пленку, с одной стороны покрытой пленкой.

    Особенности полипропиленовой пленки

    По составу она очень похожа на предыдущую версию, но более прочна и неустойчива к УФ-излучению. Если под крышей будет неотапливаемое помещение, то на этой пленке будет оседать конденсат. То же касается крыш, покрытых металлочерепицей и металлическим профилем. Чтобы уравновесить эти недостатки, необходимо покрыть гидроизоляцию вискозой: она впитывает воду и удерживает ее.

    Жилой чердак - рациональное использование пространства под крышей

    Эффективные диффузные мембраны

    Это «дышащий» материал, который не пропускает воду снаружи, но пропускает пар изнутри. В устройстве кровельного «пирога» используются в основном трехслойные диффузионные мембраны, каждый из которых отвечает за свои функции: прочность, устойчивость к УФ-излучению, гидроизоляцию.

    Теплоизоляция специальными панелями

    Ну, а если в качестве утеплителя использовать современный материал, в котором уже предусмотрена гидрозащита, то в этом случае можно отказаться от одного уровня циркуляции воздуха.Между стропилами кладут теплоизоляционные панели, при этом важно не оставлять зазоров и обеспечивать их плотное прилегание. Также можно сделать дополнительную обрешетку, например, набить ею однодюймовую доску. Когда монтаж утеплителя закончен, можно переходить к финишному слою, например, к вагонке из гипсокартона.

    Технология утепления мансарды

    Стропильная система представляет собой каркас для утепления, теплоизоляционный материал можно укладывать между стропилами, под ними и на стропилах.

    Самый распространенный вариант - кладка между стропилами. Как правильно утеплить чердак, в соответствии с рекомендациями опытных профессионалов? Для этого необходимо придерживаться следующих советов:

    - утеплитель всегда должен быть сплошным, это касается и участков, прилегающих к стене, окнам и дымоходам, встроенных в плоскость кровли;

    - ширина воздушной прослойки на всех участках не менее 2 см;

    - гидроизоляционный материал не должен проседать, чтобы не было препятствий эффективному воздухообмену;

    - если глубина стропил недостаточна, то их нужно увеличить (прибить обшивку из брусков или досок) или применить другой вариант: разделить утеплитель на части: одна укладывается между стропилами, а другая под ними.

    Утепление мансардной крыши будет эффективным, если все слои системы теплоизоляции выстроить в четкой последовательности.

    Качественная изоляция мансарды начинается с проверки исправности стропильной системы, при необходимости ее реорганизуют.

    Важно: этот процесс является обязательным, поскольку элементы древесины могут быть поражены вредителями и насекомыми.

    Если в древесине есть червоточины, то ее необходимо обработать химическими средствами защиты, а сильно поврежденные элементы заменить.

    По скату крыши укладывается противоконденсатная пленка с нахлестом 15 см. Его крепят к стропилам брусками (толщиной 4-5 см), затем к ним крепят обрешетку. Между пленкой и решеткой есть зазор, обеспечивающий вентиляцию.

    Нужно ли утеплять фронтоны?

    Торцевые стены, то есть фронтоны, тоже нуждаются в утеплении. Самый действенный способ - внешнее расположение утеплителя. Это действительно так, если на фасаде планируется установка штукатурной системы, то желательно продолжить ее на фронтонах.

    Но такой вариант не всегда возможен, поэтому проводить теплоизоляцию необходимо таким образом:

    - плиты утеплителя устанавливаются между стержнями каркаса с учетом слоя ветрозащиты;

    - после установки утеплителя вся стена закрывается пароизоляцией.

    Важно: пароизоляционный слой на фронтоне и откосах не должен прерываться.

    Крыша уже получила дополнительную защиту от потери тепла? Помните, что для создания в мансардном пространстве действительно комфортных условий потребуется утеплить стены.

    Тщательное утепление чердаков гарантирует комфортный микроклимат как в жаркое лето, так и в суровые зимы. Правильно подобранная теплоизоляция снижает затраты на отопление. Просто чудесное сочетание!

    назначение, установка, укладка и усиление. Крыша в частном доме своими руками

    Схема крепления стропил

    Мауэрлат - это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

    Его назначение - равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берут готовые изделия: двутавр, швеллер, уголок.

    Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

    Крепление мауэрлата с армопоясом

    Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

    Назначение и габариты армопояса

    Армопояс - замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

    • предотвращение деформации несущих стен;
    • , придающий дополнительную жесткость конструкции из газобетона;
    • равномерное распределение нагрузки по поверхности стен.

    Армопояс - это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

    Важно! Армойас должен быть сплошной монолитной конструкцией!

    Подготовленная опалубка перед бетонированием

    Армопояс устройство техники:

    1. Устройство опалубки по периметру здания.
    2. Создание бронепояса из бетонных блоков.
    3. Сборка каркаса из арматуры.
    4. Установка шпилек для крепления.
    5. Заливка блоков бетоном.
    6. Снятие опалубки после застывания бетона.

    После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

    Как крепить мауэрлат к газобетону

    От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

    Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

    Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

    Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединять их в местах стыков металлическими скобами.


    Схема крепления со шпильками (справа) и скобами (слева)

    Далее нужно прикрутить стропила к мауэрлату.Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка. Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

    Основные способы крепления, начиная с предпочтительного:

    • Крепление шпильками. Этот вид крепления может использоваться в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
    • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как для штатного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
    • Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками протыкалась металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

    Крепление мауэрлата к газобетонной стене без армопояса

    В соответствии со СНиП крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон - недостаточно прочный материал, не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

    В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

    • в качестве основы используется легкий деревянный брус сечением не более 20 см;
    • брус будет армирован металлическими элементами: замками, гвоздями, металлическими профилями;
    • снеговые и ветровые нагрузки в вашем районе незначительны;
    • конструкция стропильной системы исключает распорные нагрузки.

    Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

    Как крепить мауэрлат к газобетону без армированного пояса?


    На сайтах производителей встречаются противоречивые утверждения относительно необходимости возведения дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит жизнь постройки.

    Мауэрлат чаще всего изготавливают из того же материала, что и стропила - металла (швеллер, двутавр) или дерева (брус)

    Что такое мауэрлат

    Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса ... Именно к мауэрлату крепятся стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

    Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие сооружения встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

    Функции мауэрлата:

    • равномерное распределение веса кровли по стенам;
    • надежная фиксация стропильной системы;
    • защита и предотвращение точечных нагрузок на газобетонные блоки.

    Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для лучшего качества склейки желательно брать материал с большим сечением. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

    Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

    Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Их скрепляют гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат кладут на внутреннюю часть стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима кладка кирпича снаружи здания.

    Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

    Способы крепления мауэрлата

    Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

    • с использованием стальной проволоки;
    • с помощью анкеров;
    • шпильки.

    При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

    В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

    Как закрепить мауэрлат стальной проволокой

    Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

    Крепление

    В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

    Анкеры устанавливаются на стадии заливки. Их закрепляют в желобе, который с помощью проволоки заполнят бетонной смесью. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

    Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

    Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

    Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

    Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

    С металлическими шпильками

    Крепление мауэрлата на металлические шпильки можно осуществить 2 способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с углублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

    Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватать не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

    В последнем случае вся процедура аналогична установке анкеров, только вместо болтов - шпильки.

    В некоторых случаях при возведении построек из газобетона нельзя использовать армопояс, но тогда нужно обустраивать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

    Возводя крышу для дома из пеноблоков, необходимо стремиться уменьшить ее вес, чтобы нагрузка на стены была небольшой. Однако, если в доме железобетонный каркас, то от этой рекомендации можно отступить.

    Почему?

    Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

    Как сделать крышу светлее?

    Во-первых, вам нужно использовать более легкие решетчатые формы. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

    К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

    Среди кровельных материалов для дома из пеноблоков подходят следующие:

    • Гофрокартон
    • Медный лист
    • Металлочерепица
    • Оцинкованное железо

    Особенности устройства свесов и откосов

    При возведении кровли дома из газобетона важную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

    Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Это вскоре приведет к разрушению кровли и другим опасностям.

    Чем острее угол, под которым установлены стропила, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

    Устройство мансардной крыши дома из газобетона

    Кратко рассмотрим процесс устройства мансардной крыши.

    Устройство мансардной кровли - сложный процесс. Перед началом работы запомните некоторые особенности установки:

    • Для стропил используют балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
    • Между стенами и мауэрлатом обязательно проложить слой гидроизоляции
    • Узлы мансардной конструкции лучше скреплять толстыми металлическими скобами
    • Древесина, используемая для изготовления элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом
    • Лучше отдавать предпочтение хвойным деревьям, так как влияние на них влаги наименьшее

    Этап 1 - гидроизоляция стыковочного узла мауэрлата со стеной

    Между стеной дома и мауэрлатом должен быть слой гидроизоляции.Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

    Этап 2 - установка мауэрлата

    Мауэрлат - деревянный брус, который крепится по периметру стен дома.

    Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

    Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Однако есть анкеры с дистанционной системой внизу. Шаг фиксации 10-15 сантиметров. Место крепления находится между стропильными ногами на равном расстоянии.

    Если у дома с мансардной крышей из газобетона будет два ската, то нужно два мауэрлата, если с четырьмя скатами, то четыре.

    В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

    Этап 3 - строительство стропильной системы

    Стропильная система должна быть собрана идеально, потому что это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

    Стропильную систему лучше сделать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

    Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

    Стропильная конструкция

    Стропила подвесные и наклонные.

    Когда пролет между стенами не более шести метров, то можно устанавливать наклонные стропила. Если пролет вдвое больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

    Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

    Подготовка стропильных ног

    Стропила установим с шагом 60 сантиметров, оставив отверстия для окон.Возьмите штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

    Монтаж балок перекрытия

    Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

    Монтаж вертикальных стоек

    Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

    Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

    Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

    Выбрать сечение балок из таблицы.

    Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

    С выбранным ранее шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

    Установка коньковых стоек
    Стойки

    Ridge могут быть установлены сразу.Между ними будет установлен сам конек, но можно и без них.

    Установка нижних стропил

    Теперь нужно установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делают вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются скобами.

    Установка верхних стропил

    Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

    Установка обрешетки

    Из того, какой кровельный материал выбран, умещается в прочную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

    Монтаж рубероида

    Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли - желоба, защитные трапы и т. Д.

    Видео о поэтапном строительстве крыши дома из пеноблоков

    Начало строительства кровли

    Монтаж балок стропильной системы

    Крепление стропил

    Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного перекрытия под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединены шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка - это переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае жестко закреплен устройство мауэрлат необходимо, непосредственно соединены в единый контур по периметру здания, или жестко привязаны к одному контуру опорной монолитной железобетонной обвязки контур. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

    Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст растягивающие нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

    Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

    Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое - которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом влажная древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетона (через гидроизоляционную прокладку) от внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

    Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент полосы) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Раздвижной в этом шарнира также невозможно из-за жесткое крепление стропила с углом и плоским металлом, в сочетании с опорной планкой зажатой от нижней части стропила. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

    Конструктивные способы крепления мауэралата к стене газобетонного дома

    Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

    Мауэрлат выполняет в конструкции здания 2 функции:

    1. Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
    2. К мауэрлату, закрепленному на стенах, кровле.

    Размеры мауэрлата

    Для изготовления мауэрлата необходимо использовать брус из твердых пород дерева, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

    Дополнительно замок укреплен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

    Надежность монтажа мауэрлата на газобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

    Расчет размеров

    Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

    Зависит от:

    1. Площадь и длина периметра здания.
    2. Тип крыши.
    3. Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
    4. Климатические условия области.
    5. Есть ли в доме чердак.

    Главное для правильного расчета - это тип конструкции крыши.

    Может быть любой:

    1. Classic - крыша с 1, 2, 3 или 4 скатами.
    2. Крестообразная.
    3. В форме шпиля.
    4. Бедро, полуовальное или бедро.
    5. Сферический.
    6. Плоский.
    7. Сложенный.

    Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

    Формула для расчета

    Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

    Объем мауэрлата рассчитывается по следующей формуле:
    V = LS

    • L - периметр дома или длина бруса;
    • S - секция штанги.
    • В - объем;
    • r - плотность материала;
    • м - масса штанги.

    Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

    Выбор материала

    • Для изготовления мауэрлата использовать брус сечением 10х10 - 15х15 см, желательно использовать материал из лиственной древесины, обработанный антисептиком.
      Бруски необходимо уложить равномерно по всему периметру стен; для соединения их между собой на стыках планки делается прямой замок.
      Желательно дополнительно укрепить, закрепив замки крупными гвоздями.
    • В результате будет жесткая цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
      Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который упирается мауэрлат.
    • Не забывайте , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

    Способы крепления

    Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшее смещение конструкции крыши.

    В современном строительстве применяются следующие виды крепления этого элемента:

    1. Трос стальной прочный
    2. Анкеры встраиваемые в стену.
    3. Металлические шпильки.
    4. Химический завод.

    Крепление прочной проволокой

    При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывают стальную проволоку так, чтобы она была прочно закреплена газобетонными блоками. Он должен выступать с двух сторон на такую ​​длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

    Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

    Анкеровка

    Прочные и прочные крепления мауэрлата можно сделать путем создания усиленного ремня.

    Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

    Армопояс дает возможность выровнять горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

    Стены здания , возведенные из газобетона, обладают низкой прочностью - это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

    Армированный пояс по верхней части стен удобнее создавать из специальных П-образных железобетонных изделий, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

    Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

    Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно поставить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

    Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

    После создания арматуры каркас заливается бетоном, заливка должна производиться без перерыва, за один раз. Количество используемых анкеров не ограничено, но их необходимо устанавливать не меньше, чем стропильные ноги, и устанавливать так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует обозначить как можно точнее. .

    После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу конструкции крыши.

    После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

    Точно посчитайте точки Можно просверлить отверстия в стержне для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

    В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае также потребуется связать к стержням арматуры анкерную проволоку.

    Крепление мауэрлата шпильками

    Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление - закрепить в стене специальные шпильки.Они представляют собой крепеж в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

    Даже во время кладки стен эти шпильки втыкаются в них, их размера должно хватить, чтобы пройти сквозь толщину бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

    Точно так же, как и с анкерными болтами, отмечаются места для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Мауэрлат можно крепить к газобетону при помощи шпилек CPT 12 мм.

    Технология работы:

    • просверлено в газобетоне отверстий с шагом 1 - 1,5 м;
    • в них вставляем шпильку и заливаем отверстие цементным молочком;
    • затем делается гидроизоляция , чтобы не было контакта газобетона с деревом;
    • мауэрлат кладут сверху и закрепляют гайками;
    • брус после крепления к стенам стягивают в местах стыков коваными скобами.

    Химический завод

    Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в пенобетонных стенах. Для работы вам понадобится приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

    Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер - клей на синтетической основе, который проникает на большую глубину и скрепляет очень надежный материал стен и вашего сердечника.

    Значение гидроизоляции при укладке

    Между деревом мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, а можно использовать новейшие гидроизоляционные средства.

    Необходимость этой работы важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

    Стропильная система полушатровой кровли

    Стропильная система полускатной крыши: достоинства и недостатки

    Этот вариант известен как «голландская крыша» из-за его широкого распространения в Нидерландах. Его главная отличительная черта - наличие укороченного шатрового и трапециевидного фронтона. Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом.Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее других разновидностей.

    Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

    Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли. Данная модификация позволила расширить список преимуществ такими функциями:

    1. Чердак.

    Благодаря своей конструкции такая разновидность позволяет использовать это помещение не только как подсобное помещение.После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

    1. Противодействие ураганным порывам ветра.

    Исключение в конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму. Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

    1. Кастомизация дизайна под индивидуальные требования.

    В общем, это свойство есть у всех типов кровли, и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки она будет возведена либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более плоским углом и с удлиненным длинным свесом (для мягкой зимы).

    1. Сложность монтажных работ.

    Данная конструкция не относится к группе наиболее сложно построенных вариантов.Хотя имеет свои конструктивные особенности, немного усложняющие установку. А расход материалов в этом случае средний.

    Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся ей незначительным недостаткам можно отнести любую кровлю. Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

    Процесс сборки каркаса этого типа крыши

    Несмотря на то, что стропильная система полувальмовой крыши состоит из двух частей, относящихся к разным типам кровель, установка ее каркаса не так уж и сложна.Этот процесс выглядит следующим образом:

    1. По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс. В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.
    2. При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут фиксироваться основные горизонтальные балки. Учтите, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила.В противном случае прочность конструкции будет ослаблена.
    3. Далее надеть выступающие металлические прутья мауэрлата. Отдельные сегменты соединяются друг с другом методом шип-паз.
    4. Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтонами и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.
    5. После фиксации конькового прогона приступают к установке боковых наклонных брусьев. Их верхние края упираются в прогон, а нижние - в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (легче просто отрезать лишнее).
    6. Верхние края наклонных брусьев срезаны под углом и опираются на прогон, закрепленные гвоздями.По нижним краям вырезаются пазы, после чего их окончательно фиксируют с помощью металлических уголков.
    7. После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.
    8. Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов.Все остальные детали будут упираться в плоскость угловых стропил верхними краями и располагаться на равном расстоянии друг от друга.
    9. Практически завершающим этапом устройства каркаса будет установка карниза кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

    Последний завершающий этап возведения кровли включает работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами.Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы монтируются на более плоских плоскостях, а твердые и тяжелые (например, металлочерепица) - на более крутых склонах.

    Особенности конструкции и установки - Рекомендации по ремонту

    В современном строительстве практикуется установка нескольких видов крыш, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных - голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной.Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки поливальтовой крыши.

    Крыша полускатная для жилого дома

    У всех скатных крыш есть одна общая черта - наличие мансарды, которую при правильной отделке можно использовать как жилую. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

    В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

    • односкатная двускатная крыша;
    • Крыша полускатная четырехскатная.

    Фото домов с полушатровой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

    Достоинства и недостатки полушатровой крыши: фото красивых домов

    Чем полускатная крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а меньшие скаты имеют форму треугольников.В полушатровой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

    Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, вида рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

    Кроме того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно скапливаться на поверхности рампы, образуя своеобразную «снежную шапку».Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы - неактуальная проблема, то минимальный угол наклона вполне приемлем.

    Среди преимуществ полаватровой крыши:

    • наличие дополнительных помещений, которые можно использовать как жилые или чердачные;
    • эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
    • надежная защита дома от воздействия погодных условий: снега, дождя, сильного ветра.

    Полезный совет!

    Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

    Из недостатков крохи полубедра стоит отметить:

    • наличие определенных трудностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

    Жилой дом, крыша которого покрыта керамической черепицей

    • в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;
    • процесс укладки кровли также приобретает определенные трудности.

    Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

    Мансардная крыша полускатная

    Мансардная крыша - это конструкция, имеющая две вершины в виде вырезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидные. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

    Для этого типа кровли характерны следующие достоинства и недостатки:

    • повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;
    • эстетичный внешний вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
    • низкий профиль обеспечивает повышенную устойчивость к вибрации;
    • из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
    • мансардный этаж полушатровой кровли можно использовать для обустройства жилых комнат;
    • необходимо учитывать дополнительную принудительную вентиляцию, что влечет за собой расходы.
    Как устроена стропильная система полавальтовой крыши: схема и примеры фото

    Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены один за другим. Среди этих конструктивных элементов можно выделить:

    • стропильная система, которая служит основанием для удержания всех элементов;
    • Мауэрлат - балка опорная нижняя для стропил;
    • материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
    • кровельное покрытие, обеспечивающее механическую защиту.

    Сама стропильная система также имеет несколько составных элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной крыши.

    Схема полавальтовой кровли и стропильной системы

    Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, который обеспечивает дополнительную прочность и равномерно распределяет нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре с помощью монтажа.

    Длина шпилек должна быть достаточной для обеспечения уступа на 2-3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

    Полезный совет! Расположите шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

    Монтаж стропильной системы на несущие стены дома

    Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полвальтовая крыша за счет этого этапа более прочная.

    Выбор и установка мауэрлата - один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно составлять 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

    Стропильная система полускатной крыши: основы установки

    Устройство полавальтовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

    В идеале диагональные стропила должны быть продолжением конька, который вверху разделяется на две части и спускается к углам дома.К диагональным стропилам крепятся также аутригеры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

    Благодаря этому увеличивается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

    Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

    Когда этап монтажа стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, пора приступать к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем, как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

    Полезный совет! Расстояние между стропилами следует учитывать ширину утеплителя, который вы будете использовать.

    Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы.

    Если плита перекрытия сделана из железобетона, то все стойки и стойки можно поддерживать прямо на ней. В противном случае потребуется установка дополнительных подтяжек на балки, иначе конструкция полаватровой крыши окажется ненадежной.

    Полезный совет! Все деревянные элементы кровли перед установкой необходимо обработать не только антисептиком, защищающим древесину от влаги, но и жидкостью для тушения пожаров.

    Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

    Чтобы стропильная система получилась надежной и полноценно функционировала годами, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа. В качестве примера можно использовать фото двускатной двускатной крыши при ширине дома 9 метров.

    Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

    1. Измерьте длину ската крыши и разделите на требуемый коэффициент шага между элементами.
    2. Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет количество стропильных ног, необходимое для отделки одного ската крыши заданной длины.
    3. Если всю длину ската поделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

    Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются погрешности, зависящие от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото односкатной двускатной крыши.

    Перед тем, как начать, нужно рассчитать точное количество используемых балок исходя из проекта

    .

    В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

    Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать.Это связано с тем, что на крутых крышах распределение нагрузки неравномерное и в большей степени приходится на несущие стены.

    Как вариант, для расчетов можно использовать специальные онлайн-калькуляторы, хотя намного лучше, если у вас есть план или чертеж полаватровой кровли своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

    Монтаж полушатровой кровли: завершающие этапы строительства

    Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

    Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно будет хорошо выполнять свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть на чердак.

    В качестве утеплителя чаще всего используется синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этого использовался рубероид, но сегодня он уступил место диффузионной мембране.

    Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиться грибкам и плесени внутри «пирога».

    Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

    И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной крыши, предоставленными в Интернете.

    Выбор кровельного материала для полушатровой крыши

    Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

    В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

    Асбестоцементные листы, или шифер, - недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

    Сланец - достаточно стойкий кровельный материал.

    Для полушатровой кровли этот материал не подходит по двум причинам:

    • такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
    • Сланец - довольно хрупкий материал, и его точная резка потребует много времени и усилий.

    Металл тоже вполне доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится температурных перепадов и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

    Главный плюс металлочерепицы - это небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полушатровой кровли.

    Металл - лучший вариант по соотношению цены и качества

    Из недостатков этого материала можно выделить целостность листов, обрезка которых для полавальтовой кровли требует определенной сноровки и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем звук падения капель дождя на металлическое покрытие.

    Композитная черепица - один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

    Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

    • легкий материал;
    • огнестойкость и водонепроницаемость;
    • огромный выбор цветовых и стилистических решений;
    • устойчивость к плесени и гниению.

    Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы - до 150 лет.

    Такое покрытие прекрасно подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень значительный вес.

    Еще одна особенность этого материала - хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

    Самый прочный вариант кровли - керамическая черепица

    .

    Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы - это небольшие доски из любых пород дерева - дуба, бука, осины и всех видов хвойных пород.

    Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли - экономичность, но есть и другие достоинства:

    • легкий вес;
    • простота транспортировки и укладки;
    • длительный срок службы;
    • устойчивость к коррозионным повреждениям;
    • большой выбор оттенков.

    Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

    Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии, если есть механические повреждения в результате неправильной транспортировки и установки.К тому же укладка профнастила на полуаватную крышу, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

    Как видим, создание полаватровой кровли своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

    Стропильная система и покрытие

    Крыша полускатная, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

    Полувальмовая крыша - отличная защита от сильного ветра и лишней влаги.

    Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

    В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша - отличная защита от сильного ветра и лишней влаги.

    Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут немалые трудозатраты.

    Как рассчитать аналогичную крышу?

    Формула для расчета необходимого количества материала для стропильной системы полушатровой кровли.

    Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

    При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

    Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

    Для расчета датской кровли нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

    Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение нужно умножить на 2. Если сложить эти значения, можно получить площадь крыши.

    Вернуться к содержанию

    Существующие типы стропильных систем полускатной крыши

    Схема полушатровой крыши представлена ​​на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

    По типу шатровой кровли делятся на:

    1. Голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.
    2. датский. Выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым располагаются небольшие треугольные фронтоны.

    Голландское кровельное строительство

    Под потолком мансарды находится чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

    Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основные из которых: стропила разного типа, упоры, подкосы и фермы.

    Монтаж - дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

    Рисунок 1.Схема поливальтовой крыши.

    1. Перед укладкой мауэрлата потребуется сделать железобетонный пояс по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
    2. Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В таком варианте укладывать мауэрлат следует на боковых откосах. На вальмовых спусках монтируется на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.
    3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.
    4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в соответствии с конструкцией. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.
    5. Носовые элементы одной частью крепятся на фронтонах мауэрлата, помещенных под бедро, а другой - на конце коньковой планки.
    6. К основному мауэрлату и коньку крепят обычные стропила боковых откосов.
    7. Стропила крепятся наклонными опорами.

    Наиболее подходящей породой для стропильной системы полукровельной кровли является сосна.

    Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Самая подходящая порода дерева - сосна.Если выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

    При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

    Раскосы и упоры - это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель - это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

    Далее нужно будет приступить к завершающему этапу строительных работ: устройству обрешетки, гидроизоляционного материала и кровли.

    Как сделать датскую крышу такого типа?

    Рисунок 2. Схема конструкции датской кровли.

    Аналогичная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

    Строительство по датскому образцу более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

    Для установки датской стропильной системы потребуются такие элементы:

    • Рейки
    • штанга коньковая;
    • стропильные ноги набедренные, обыкновенные и угловые;
    • опорных досок;
    • шпренгелей;
    • затяжек.

    Монтаж этих элементов выполняется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена ​​на рис. 2.

    В датском проекте стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и крепится к стропилам боковые пандусы.Внизу элементы будут опираться на мауэрлат.

    Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам потребуются подкосы. Они монтируются снизу основания.

    Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов можно встроить световые окна.

    Стропильные ноги, балки и брус конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

    В противном случае конструкция усложнится, могут появиться перекосы и необходимо будет проводить ремонтные работы.

    Двускатную крышу или любую другую полаватровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

    Стропильная система полускатной крыши

    Стропильная система полускатной крыши: подробная инструкция по установке

    Полувальмовая двускатная крыша - мансардная (или как ее еще называют «шатровая») крыша домов, подсобных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

    Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половина прямоугольного плана имеет четыре трапециевидные стенки. Они практически всегда располагаются с одинаковым уклоном, что делает их симметричным расположением относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

    Достоинства и недостатки полаватровой крыши:

    1. При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;
    2. Сложнее убирать, проводить плановый ремонт;
    3. Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;
    4. Главное достоинство такой конструкции - прочность.Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;
    5. У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;
    6. Благодаря низкому профилю такая крыша имеет хорошую вибростойкость.

    Как накачать полубедро

    Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, в домашних условиях можно бесплатно пользоваться программой AutoCAD.

    Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полаватную крышу своими руками с фото:

    1. Измерьте длину общих стропил, шатровых балок и спинных досок. После этого нужно рассчитать периметр крыши здания. Обычные стропила - это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части крыши, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.
    2. Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона крыши.
    3. Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создавать;
    4. После этого вырежьте опорные балки и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;
    5. Отметить вдоль стены места, где будут располагаться стропила;
    6. Расположите стропила по периметру крыши, установите конек на желаемой высоте;
    7. С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;
    8. Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен.Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем со второй стеной. Доски крепятся на коньке и у основания с помощью саморезов и стоек. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос часто совпадает с чердаком. В среднем это от 35 до 60 градусов;
    9. Далее нужно соорудить кровельный пирог.
    Полускатная крыша - СМД своими руками

    Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Такая накладка устанавливается без нахлеста, но стыки желательно обработать герметиком.

    Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем перед началом работ показать свои расчеты, чертежи и схемы специалисту, он поможет проверить правильность и правильность их выполнения.

    Расчет кровли

    Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

    Чтобы узнать высоту крыши нужно: h = (ß tan a) / 2

    Чтобы рассчитать диагонали бедра, необходимо использовать следующее уравнение:

    е = b / (2 cosa)

    Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

    d = (h4 + (b / 2) 2 + (b / 2) 2) 2

    Это было вычислено по площади одного четырехскатного треугольного бедра, чтобы узнать общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

    Для более точного результата все проемы в кровле нужно убрать из полученного числа - это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

    Как накрыть крышу

    Устройство половинчатой ​​крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но для покрытия лучше всего использовать кровельное покрытие. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

    Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

    Такая архитектура отлично смотрится как на одноэтажных домах, так и на двухэтажных. В наше время все более популярной становится двускатная полавальтовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же нецелесообразно монтировать ее при сильном ветре.

    Вальмовая крыша: стропильная система

    Сегодня вы можете выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. К тому же под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на скатах установить световые люки.

    Три вида четырехскатных крыш.

    Давайте займемся всеми конструкциями, а точнее их стропильными системами.

    Ферма скатной крыши

    Чтобы понять, из каких элементов состоит кровельная система вальмовой крыши (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких - равнобедренные треугольники.

    В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов кровли разная, то стропила, используемые для ее строительства, тоже будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

    • Элемент, соединяющий балку конька с углом постройки, называется стропилами.
    • Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.
    • Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.
    • Есть стропильные ноги, упирающиеся верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

    Шатровая крыша (стропильная система) - довольно сложный комплекс, который невозможно построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. Кроме того, существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему шатровой кровли - схема ее не проста.

    На что еще нужно обратить внимание, приступая к строительству вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, частотой установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

    Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена ​​к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

    Ферма полускатная

    Полувальмовая крыша (стропильная система) - это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самая сложная конструкция из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 - голландская конструкция, Рис. 2 - датская.

    Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

    • Стропила подвесные или многослойные, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный уклон занимает большое место в кровельной системе дома.
    • Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.
    • В полушатровой стропильной системе имеются также укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.
    • И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и ​​упираются своими верхними торцами на наклонные наклонные стропила.

    Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием, в которое помещаются укороченные центральные элементы. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливают вертикальные стойки, если нет, листовой материал крепят к стропилам.

    Процесс сборки полускатной крыши выглядит следующим образом:

    • Первая смонтированная коньковая балка. Устанавливается на опорные стойки.
    • Затем на него кладут центральные стропила.
    • Далее, накосные элементы.
    • После чего установка отверстия.
    • И последними будут установлены пауки на всех пандусах.
    Ферменная конструкция крыши

    Стропильная система крыши - самая простая схема, потому что это четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

    На самом деле собрать стропильную систему шатровой кровли своими руками несложно. Самый сложный узел - это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

    Помимо стропильных ног конструкция тентовой крыши со стропильной системой включает и другие элементы, составляющие ее неотъемлемую часть. А именно:

    • Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
    • Кровати представляют собой мауэрлат, устанавливаемый внутри конструкции крыши. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, служащие опорными элементами.
    • Прогоны - турники, расположенные под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.
    • Шпренгели - это опорные столбы из бревен, брусьев или двойных досок.

    Все вышеперечисленные элементы являются составными частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие - повышение безопасности эксплуатации кровли в целом.

    Параметры стропильной системы

    Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

    По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

    • Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.
    • Длина 3-4 м, сечение 90 × 100 мм, расстояние 140-170 см.
    • Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.
    • Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

    Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

    Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия крыши используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Потому что сам профильный настил имеет большую несущую способность.

    Как видите, стропильная система крыши - это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, какие размеры и формы, важно правильно рассчитать размер ножек, точно выбрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов - важнейшая составляющая, от которой также зависит сохранность конструкции.

    Устройство и расчет стропильной системы полавальтовой кровли

    Крыши полушатровые (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное природное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

    Торт кровельный

    Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного торта». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

    Обрешетка монтируется прямо на контррешетку и укладывается кровля.

    Расчет каркаса двускатной полускатной крыши

    Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики кровельного материала, а также особенности климатических условий. погодные условия, включая дождевые, снеговые и ветровые нагрузки.

    Кроме того, в конструкции есть несколько сложных моментов, которые связаны с перерасходом кровельного материала и стропил, что связано со значительным количеством отходов при сборке и покрытии полубальтов.

    Именно поэтому расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

    Устройство стропильной системы

    Несмотря на некоторые особенности, стропильная конструкция голландской кровли аналогична любой кровле на основе установки мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее установленными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

    Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

    Затем следует надеть балку мауэрлата на смонтированные шпильки и зафиксировать шайбами ​​и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена ​​кладочным или навесным вариантом.

    Устройство стропильной системы

    Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

    Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

    Стропила отличаются упором на мауэрлат - на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. Кроме того, этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

    Правила установки и монтажа

    Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

    Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

    • хозяйственная установка;
    • отсутствие упора на фронтоны позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью раскосов;
    • стык конька и подкоса снабжен сложным трехплоскостным разрезом;
    • крепление на установленных участках укороченных стропильных ног с основных откосов, а также стропил с полувальмовой части;
    • усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

    После крепления поперечных балок процесс монтажа стропильного каркаса завершен и необходимо оборудовать кровельный пирог.

    Обобщить

    Полускатная двускатная крыша имеет некоторые особенности, которые обусловлены тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

    Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

    Несмотря на то, что полавальмовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

    Двухскатная двускатная крыша: стропильная система и конструкция

    Двухскатная двускатная крыша - это не только красивая с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, прочную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливатная конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества привели к высокой популярности этого вида кровли в сфере индивидуального строительства.

    Варианты полускатной крыши

    При выборе кровельного материала и угла наклона скатов полавальтовой кровли в первую очередь учитывается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором ведется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких - наоборот: уклоны делают более пологими, а свесы увеличиваются.

    Следующим фактором, влияющим на наклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное помещение как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

    Стропильная система

    Единственный недостаток полаватровой кровли - сложность стропильной конструкции, которая включает в себя, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

    Сборка стропильной конструкции начинается с установки мауэрлата, задача которого - равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

    Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной - скобами, к кирпичу - шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

    Шпильки изготавливаются из металлического стержня диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 - 3 см.Предварительно производится сверление крепежных отверстий в мауэрлате, а также обработка бруса антисептиком.

    После укладки и фиксации мауэрлата устанавливаются стойки и конек. Основное требование этой относительно несложной операции - строгая вертикальность стоек, которая проверяется отвесом.

    На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

    Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно прикрепляют к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

    Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

    Пирог с двускатной крышей

    Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается фольговая пленка. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть из алюминия, так как она не подвержена коррозии.

    Следующий слой - утеплитель - чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

    Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

    Крепление подвесных стропил к мауэрлату.Эффективное крепление стропил к мауэрлату

    Стропильная система - важнейшее сооружение дома как инженерное сооружение. Через него воспринимаемые кровлей нагрузки передаются на внутренние и внешние опоры, обеспечивая тем самым ее надежность и прочность. И если количество материалов для возведения стен превышает десяток, то для стропил все намного проще - дерево и металл или, возможно, их сочетание.

    Существует два основных типа стропильных конструкций: слоистые и навесные.Последние поддерживаются разнесенными концами балок в двух точках, а первые - еще одной опорой в центре.

    Схемы

    Самая простая схема каркаса - для скатной кровли. Для этой кровли в конструкцию несущего каркаса входят отдельные балки, опорными точками которых являются противоположные стены конструкции.


    - уже собран из отдельных парных наклонных ножек. Нижними концами они опираются на стены, а верхними - на балку, которая представляет собой стропильную систему, поддерживаемую стойками.

    Основной отличительной чертой многослойных конструкций является наличие опоры под верхний коньковый конец стропильной ноги.

    С увеличением длины пролета увеличивается вероятность деформации стержней: их прогиб или изгиб, другими словами выворот. По этой причине для широких пролетов возникает необходимость в усилении стропильной системы. Естественно, его конструкция усложняется, добавляются дополнительные элементы. Например, подкосы и подкосы, поддерживающие стропильные ноги.Подобные деревянные конструкции используются при соединении нескольких балок и отдельных досок. Поэтому многослойные стропила опираются как на несущие стены, так и на стропильные ноги и дополнительные стойки. С одной стороны, это предотвращает деформацию, изгиб или скручивание древесины, а с другой - способствует несущей способности роста.

    Расчетные данные подтверждены на практике: стропила одного сечения более устойчивы и выдерживают повышенные нагрузки при установке со вспомогательными разгрузочными конструкциями.

    Виды и тип опорных узлов

    Многослойная стропильная система бывает двух типов: распорная или не распорная ... Это зависит от двух факторов, типа опоры и сочленения стропил. Всем известно, что такая степень свободы крепежа есть, поэтому понятно, что если в креплении балки их три, то такая конструкция становится неустойчивой, то есть часто может мгновенно меняться. Полное отсутствие такового, то есть нулевого градуса, напротив, исключает любое смещение в вертикальной и горизонтальной плоскостях, а также вращение в пространстве.В этом случае конец планки жестко защемляется.

    Как видите, проект слоистых стропил имеет два возможных типа узлов опоры:

    • две степени свободы, допускающие вращение - следствие изгиба балки и смещения в горизонтальной плоскости;
    • на одну степень свободы допускает только вращение балки.

    Обычно смещение нижнего или верхнего конца балок обеспечивается выемками в горизонтальном направлении.Смещение ограничено двумя способами: они упираются стропилами друг в друга и / или упираются стропилами в примыкающий элемент типа мауэрлата или балку.

    Способы установки


    В зависимости от того, спроектирована такая конструкция как распорка или нет, мауэрлат либо примет и отдаст распорку стенам, либо не примет ее совсем, так как места просто нет. В одном из случаев без расширения мауэрлат можно крепить к стенам неплотно, однако тогда стропильная система потребует дополнительного крепления, так как при воздействии неравномерной нагрузки теряет статическую устойчивость.В другом при наличии тяги система оказывается статически устойчивой, но мауэрлат придется закрепить.

    Устройство слоистых стропил без распорки


    Чтобы при установке штанг не было тяги, реакция в точках опоры на обоих концах штанг: на прогон и мауэрлат, должна быть вертикальной. Этого можно добиться двумя способами:

    • Низ стропильной ноги без дополнительных упоров сверху опирается на мауэрлат , а верх с упором стыкуется с верхним концом противоположной балки и надежно фиксируется.Также допускается возможность жесткого дробления.
    • Низ стропильной ноги упирается в обвязку мауэрлата через залитую или подшитую опорную планку , при этом верхние концы не упираются друг в друга, как в предыдущем случае, а размещаются с помощью горизонтального вырезать рядом с балкой и прикрепить к коньковой балке с учетом особенностей конкретной конструкции.

    Разбрасыватель


    В отличие от системы без тяги, где слоистые стропила на самом деле поддержки, в распорок они, наоборот, упираются.Чтобы мауэрлат мог принимать и передавать тягу к несущим стенам в горизонтальной плоскости, необходимо, чтобы стропильные ноги упирались в мауэрлат нижними концами, а друг в друга - верхними. Для этого верхний и нижний концы стропильных ног должны иметь одинаковую степень узлового соединения, либо концы должны быть защемлены совсем. Таким образом, оба конца штанги теряют способность скольжения и возникает сила тяги.


    Устойчивость стропильной конструкции обеспечивается также установкой горизонтальных скребков.В нормальных условиях при отсутствии давления они работают поочередно, а в аварийных - целенаправленно. Допустим, проявилась просадка, то принцип работы стяжки такой: при просадке в гребневом прогоне появляется разбрасыватель, усилие которого направлено на разгибание брусьев. В результате узел гребня может раскрыться, тогда стяжки начинают работать на натяжение и перехватывать образовавшуюся распорку. В системах распорок они работают на сжатие и просто опускают распорку к стенам.Если стяжки устанавливаются внизу балок, с них можно полностью удалить распорку.

    Что нужно знать для изготовления стропил


    Производство стропильных систем, связанное с выбором материала, метода и т. Д.

    Материалы

    Для изготовления стропил используется металл и дерево. Однако из-за доступности наиболее популярны пиломатериалы, особенно хвойные, сосновые и еловые. Важным условием при выборе древесины является качество ее высыхания - хорошо просушенному брусу не грозит коробление.

    Способы подключения

    Части стропильной системы раньше крепились друг к другу только с помощью пропила или скоб. Сегодня такую ​​технику часто заменяют накладными креплениями из металла, которые крепятся гвоздями, обычными саморезами и глухарями с шестигранной головкой. При расчете узловых нагрузок также рассчитывается количество необходимых крепежных элементов, которые обеспечат прочность соединения.

    В любом случае выбор схемы стропил обусловлен конфигурацией кровли и ее габаритами, и основан на грамотном проектировании и правильном расчете.

    Наклонные стропила, опирающиеся на деревянную обшивку стен здания (мауэрлат, стропильную балку) или на верхний венец деревянного каркаса, применяют в зданиях с небольшими пролетами. Каковы элементы их конструкции и порядок устройства - далее в статье.

    Максимальный размер пролета, который может перекрыть многослойная стропильная система без внутренних опор, составляет 6-6,5 м. несущие конструкции - стены или колонны, на них можно установить стойки.

    Путем натягивания стропильных ног перекладиной пролет можно увеличить до 8 м, на одной опоре - до 12, а с помощью двух опор - до 16 м.

    Большие пролеты в индивидуальном домостроении - редкость, поэтому многоуровневые конструкции можно использовать практически в любом частном доме.

    Поскольку здесь устраивается опора стропил на мауэрлат (в деревянном доме свою роль играет верхний ряд стены), узел этого соединения очень важен.

    Нельзя ставить стропила непосредственно на каменную стену, так как это приведет к образованию конденсата и гниению деревянных частей конструкции.Сам мауэрлат тоже нуждается в изоляции.

    Важная информация! Для устройства гидроизоляции необходим не только узел опоры стропил на мауэрлат, но и любое примыкание дерева к каменным или металлическим конструкциям. Для этого используется двойной слой рубероида или другого подобного материала.


    Конструктивные элементы многослойных стропил
    1-стропильная опора
    2-мауэрлат
    3-витая
    4-внешняя несущая стена
    5-пропил
    6-спальная
    7-внутренняя несущая стена
    8- гидроизоляция

    Как правильно закрепить стропила на стропиле - очень важный момент при установке многослойной кровельной системы.В первую очередь необходимо надежно закрепить сам мауэрлат - для этого используются либо металлические штифты, забетонированные в стену на глубину не менее 40 см, либо фиксируемые таким же образом болты.

    Также это могут быть жилы из проволоки Ф не менее 6 мм, уложенные при возведении стен на расстоянии не более 3-х рядов кладки от верхнего края.

    Иногда также используется. Сам мауэрлат представляет собой брус со стороной 140-160 мм. Такие же требования предъявляются к станине, которая представляет собой перекладину, идущую вдоль внутренних несущих конструкций.

    В домостроении используются деревянные многослойные стропильные системы, так как использование металлических или железобетонных элементов здесь очень сложно, а то и невозможно реализовать.

    Поэтому для крепления стропил друг к другу, а также ко всем видам опорных брусьев и других деталей широко применяются различные столярные соединения - шип, зуб, сковорода.

    Поскольку в многоуровневой системе конструкция подвергается давлению со стороны самой себя и кровельного пирога, все эти нагрузки следует учитывать перед правильной установкой стропил.

    Устройство несущих конструкций кровли сырых деревянных срубов, усадка которых еще не произошла.

    Важная информация! Коэффициент усадки бревна или деревянного каркаса составляет 4-6%. При высоте стены около 3 м за год она может уменьшиться на 10-20 см, что может негативно сказаться как на вставных столярных изделиях, так и на опорных элементах кровли. Эти цифры изначально заложены в проект (размеры дома указаны в двух вариантах - начальном и «послеусадочном»)

    Можно использовать подвесные стропильные системы.В противном случае решение проблемы возможно несколькими способами: дождаться окончания усадки, либо установить стропила со скользящими опорами, либо поставить под все несущие конструкции домкраты (компенсаторы усадки).

    Детали крепления стропильной системы
    1-кровельный материал
    2-гидроизоляция
    3-обрешетка
    4-филли
    5-сторонние доски
    6-прядные из бруса
    7-стропильные доски
    8-болтовые
    9-этажные доски
    10-утеплитель
    11-балочный пол
    12-скоба
    13-скоба
    14-коньковый брус
    15-мауэрлат

    Недостатки первого способа очевидны - ждать придется долго.Последнее также не оптимально, так как потребует высокоточных ручных операций. Раздвижные крепления практически самонастраиваются и имеют дополнительное преимущество.

    Дерево - живой материал, и даже после усадки будет постоянно «дышать». Конечно, деформации будут не такими значительными, но они будут происходить постоянно - и скользящая конструкция их отлично компенсирует.

    Выглядит это так: к мауэрлату прикрепляют уголок, набитый под прямым углом брус, или вырез нужной формы, одна из полочек которого загнута.Под колено продевается рабочая разгрузочная пластина.

    Поскольку направление скольжения будет наружу, лучше закрепить пластину на стропиле так, чтобы оставался как можно больший люфт в направлении конька здания.

    Приобретая шарнир скольжения, помните, что их рабочий размер (расстояние между опорными площадками пластин) может быть разным.

    Подбирается в зависимости от планируемой степени усадки и должна быть не меньше ее (необходимо учитывать, что фактический размер усадки будет распределен по стропилам обоих откосов).

    Важная информация! Необходимо помнить, что опора стропил на стропила - не единственный подвижный элемент этой конструкции. В коньке также должно быть предусмотрено шарнирное соединение того или иного типа. Многослойные стропила можно стыковать встык с помощью металлических пластин, при этом оставляя на концах достаточный угол, чтобы при схождении стропил не упирались друг в друга. Второй вариант - соединение стропил накладкой, используя сквозное отверстие в обеих ногах, через которое проходит один болт.

    Конструкции слоистых стропил

    Любой система стропила, где шарнирно верхняя точка крепления, а нижний имеет шарнир и плавающее соединение (слайдер, как в опции выше) не тяги.

    В них разрывные нагрузки передаются не на мауэрлат, а через него на стены. Распорные стропила - схема, при которой соединение конька выполняется жестко, а опора на мауэрлат шарнирная, например, с использованием «зубчатого» соединения, и она передает толкающую силу на стены.

    По сути, это гибридная схема, сочетающая многослойные стропила и подвесные стропила, особенно с невысокой горизонтальной схваткой, расположенной в многослойном стропиле.

    При этом из-за того, что усилие от веса кровли воспринимается непосредственно стропильными ногами, соединенными встык, и работающими на изгиб, коньковая балка практически не работает, а становится необязательный элемент системы.

    Важная информация! Все болтовые соединения выполняются через предварительно просверленные отверстия на 1 мм меньше, чем размер болта или шпильки.Если сделать их слишком большими, пока деталь выбирает свободный ход, мауэрлат может выйти из строя. Это особенно верно для схемы прокладки.

    В зависимости от того, какие соединения жесткие, а какие - шарнирные, разные варианты стропил будут работать по-разному.

    При нормальной работе без нагрузки, как правило, все элементы испытывают примерно одинаковую нагрузку.

    Однако зимой, когда идет снег, на каждый из лучей, как правило, влияет разный вес.

    Если стойки плохо закреплены или неправильно установлены, это может привести к смещению крыши в сторону более нагруженного склона.

    Это особенно верно для контура без тяги, где есть возможность смещения. Проблема решается надежным закреплением ребра гребня от продольных смещений.

    Порядок устройства стропил

    1. При отсутствии пиломатериалов необходимой длины или толщины их получают сращиванием гвоздями или саморезами
    2. Стропильный шаблон изготавливается, если в конструкции используются стойки и подкосы - также образцы к ним

    Важная информация! При этом следует помнить, что в вальмовых крышах (имеющих, как правило, 4 ската) длина стропил, находящихся в месте пересечения скатов, будет уменьшаться от конька к мауэрлату.

    Это называется диагональной стропильной ногой (ее еще называют стропильной ногой). Из-за довольно сложной конструкции такой кровли здесь заготовки шаблонов только для элементов основных откосов, остальное собирают и настраивают на месте.

    1. После этого устанавливаются подкосы, шпренгели и другие опорные детали
    2. Если в проекте укладываются горизонтальные бои (что в определенной степени сближает многослойные стропила - подвесные), то на следующем этапе их крепят
    3. В зависимости от длины стропильных ног и конструкции крыши устраивают отвесы.Для большинства зданий крыша должна выступать за внешние стены не менее чем на 50 см, чтобы атмосферные осадки не попадали в нижнюю часть несущих конструкций. Если стропила опираются на мауэрлат зубом или шипом, к их нижнему краю сбоку прибивается специальный элемент-приставка - кобылка
    4. Если кобылки устроены, то обшивают прочной деревянной обрешеткой по всему периметру здание

    На следующем этапе обшиваются сами слоистые стропила - и следует монтаж кровельного пирога из выбранных материалов: паро- и гидроизоляция, утеплитель и кровля.

    Наклонные стропила могут быть разнесенными и без интервала. Стропила в работе системы без тяги на изгиб, соответственно, не передают расширяющую силу к стенкам.

    Узлы

    Мауэрлат Мауэрлат

    Основные узлы стропильной конструкции расположены в местах крепления стропил к лежащим вдоль стен мауэрлатам (как показано на рисунке). Важно располагать мауэрлат перпендикулярно стене и потолочному поясу, а не под углом наклона кровли.Мауэрлат крепится анкерными болтами как к балкам перекрытия, так и к стропилам крыши.

    Крепление стропил верхнее

    Конек крыши поддерживается деревянным конструкционным элементом - коньком из бруса. Есть два способа крепления к нему стропил: 1 - с подрезкой, 2 - без подрезки стропил.

    В первом случае стропила расположены на одной оси и обрезаются по сечению коньковой балки и для соединения стыка с стыком. Затем они надежно зажимаются с помощью анкерных болтов и металлической пластины.

    Во втором случае стропила подрезать не нужно, и они будут внахлест (рядом). Затем они также зажимаются металлической пластиной с двух сторон.

    Крепление стропила нижнее

    Поддержка стропильной ноги поднутрением. Чтобы сделать из бревна надежную точку крепления стропильной ноги и мауэрлата, необходимо сделать стамеску из бревен в нужном месте как в мауэрлате, так и в стропильной ноге. А чтобы прикрепить кобылку, придется сделать еще один надрез в стропильной ноге, толщиной 20 мм.


    Обрешетка

    Шаг обрешетки обычно приравнивается к 300 - 350 мм, так как кровля будет крепиться к ней через равные промежутки времени. Бруски обрешетки начинают укладывать сверху, от конька. На карниз обрешетка не кладется; Там устроен специальный карнизный щиток, который держит кобылка.

    • Краткая информация о устройстве стропильной системы и ее конструкции
    • Как установить и закрепить стропила
    • Как прикрепить мауэрлат к стропильным ногам
    • Стропила стропила мауэрлатом

    Установка стропил на крышу и крепление стропил к мауэрлату - очень сложная и ответственная работа.При этом прочность кровли зависит от мелких деталей, однако многие этого не понимают, что часто приводит к неприятным (а иногда и трагическим) последствиям. Поскольку стропила являются основной несущей конструкцией кровли, соединение стропил с мауэрлатом должно быть максимально прочным и надежным, поскольку во многом зависит дальнейшая безопасность работ и прочность всей конструкции в целом. на этом. Как прикрепить стропила к мауэрлату, рассказывается ниже.

    Краткие сведения об устройстве стропильной системы и ее конструкции

    Стропильной системой называют балки, на которые опирается крыша, а сами стропила опираются на несущие стены по периметру здания. При этом часто под ними создают мауэрлат (так называемые балки, на которые опираются стропила). Стропила могут существенно различаться по внешнему виду, используемым материалам и количеству. Также они отличаются допустимой максимальной нагрузкой, которую они могут выдержать.В то же время стропила определяют форму кровли, а зачастую и материал кровельного покрытия.

    Для создания проекта стропильной системы настоятельно рекомендуется обратиться в специализированное архитектурное бюро, так как это очень сложная работа. Для правильного расчета при проектировании необходимо рассчитать максимальную ветровую нагрузку (даже если ветры в этом районе не частые и несильные), количество осадков зимой и летом, знать массу кровельного материала с обрешеткой для это и т. д.Именно на основании таких расчетов определяется толщина несущих стен по периметру здания. Если расчет был произведен неверно, то возможны различные неприятные последствия от деформации кровли до «прохождения» и обрушения несущих стен.

    Вернуться к содержанию

    Как установить и закрепить стропила

    В настоящее время существует несколько вариантов крепежа. Типы застежек различаются только материалами крепления.Можно сделать:

    • шпильки. Они изготовлены из металла, скреплены стыком с парой армирующих накладок;
    • гвоздей. Также можно использовать недорогие скобы. Скрепляют ножки стропил;
    • ногтевых пластин. Они представляют собой оцинкованную полосу, в которой имеется ряд сквозных отверстий под гвозди (иногда их может быть несколько рядов). Это позволяет создать высокопрочное соединение.

    Имеется разделение ног стропильной системы на многослойные и навесные.Первые используются при строительстве 1-2 скатных крыш, в зданиях с несущими стенами в центре. Здесь основная (коньковая) балка укрепляется колоннами или подпорками (можно использовать стойки). Максимально допустимая длина штанги без опор - 9 м, для штанги длиной 12 м задаются две точки опоры, а для штанги длиной 13 м - три. Опора должна быть прочной и надежной. Колонны следует заливать от фундамента, а грядки делать под опоры или стойки. Второй тип опор менее надежен и применяется только на небольших постройках и территориях.

    Далее выбираем способы крепления стропил к мауэрлату и коньковой балке. Так, для слоистых стропил используются распорные или не распорные типы. Другой вариант конструкции не подвержен давлениям, которые расширяют стены от действия опор здания. При устройстве проставочной системы используются жесткие крепления, идущие по фронтону. В этом случае основные нагрузки принимают на несущие конструкции и колонны здания.

    В данном случае стропильные системы крепятся к мауэрлату с помощью специального «зуба», который представляет собой опорную планку.Далее конструкции стропил упираются верхними частями в противоположные.

    Необходимо крепить стропила и мауэрлат к особой конструкции дома. Так, если стены выполнены из кирпича, в процессе кладки предусмотрены специальные закладные элементы. Для стен из других материалов необходимо сделать бетонную стяжку, в которой предусмотрены закладки. Эту функцию также может выполнять сварной стальной каркас. В последнем случае каркас крепится к стенам анкерами.

    Рамы можно использовать только для небольших построек. Если постройка большая, то единственный выход - залить железобетонную стяжку, внутри которой будут желоба для укладки мауэрлата. В этом случае сам мауэрлат крепится анкерами к концам желобов. Такой вид строительства необходим для построек из пеноблоков, шлакоблоков и других не очень тяжелых материалов.

    Вернуться к содержанию

    Как прикрепить мауэрлат к стропильным ногам

    Стыковка мауэрлата и стропильной ноги выполняется исходя из того, для чего используется мауэрлат.Если мауэрлат используется в качестве опорных конструкций для ног стропил, то в этом случае верхний торец закрепляют коньковым прогоном, прикрепляя стропила к стенам, руководствуясь методом «скользящей опоры». Если нижние концы стропил, концы ножек прикреплены к мауэрлату (или к другим одиночным балкам), то необходимо использовать «бегунки», а вверху стропильную систему соединяют гвоздями и прикручивают болтами. суставы.

    Отдельно стоит рассмотреть крепление стропильной системы мауэрлатом для нерасширяющихся конструкций.Для этого необходимо правильно сделать крепеж с помощью «бегунков» (по несколько штук на каждую балку). Стоит отметить, что по низу стропил не должно быть упоров (вспомогательных). В этом случае верхнюю часть, упирающуюся в другие стропила, необходимо соединить с упором специальными накладками. Такой способ крепления может привести к защемлению стропильной ноги или к некоторому ее повороту (это возможно, если один из концов упирается в ход на коньковой балке).

    Еще один способ крепления - жесткое крепление, при котором нижние концы стропил защемляются мауэрлатом.В этом случае используется опорный брус (или предусматривается использование прорези) так, чтобы верхние части стропил опирались на прогоны конька, а для закрепления их вверху делают горизонтальный пропил или скрепляют с помощью " ползунки ". Такое крепление допускает некоторую вероятность вертикального вращения в месте соединения.

    Для надежного крепления балок стропилами, а также для предотвращения скольжения ног стропил необходимо правильно применить три основных метода крепления. К ним относятся зуб со специальным шипом, зубец с упором или упором на нижние части перекрытий балки.

    ВНИМАНИЕ! Крепление мауэрлата иногда бывает неэффективным из-за того, что анкерных болта не смещены в железобетонном ремне жесткости или в стержне мауэрлата неправильно выполнены отверстий под них .

    В таких случаях гайки навинчиваются на на болтах перетянуты , узел становится ненадежным и быстро разрушается .

    Для крепления mauerlata к стропилам и стеновым конструкциям для этой цели иногда вместо анкерного болта используют проволоку скрутку (узел-13 и узел-1).

    Кровли в сочетании с плитами в большинстве домов имеют такую ​​ширину, что балки перекрытия опираются не только на внешние несущие стены , но и на среднюю несущую стену .

    Конструкция будет работать в соответствии с проектом только в том случае, если и вдоль промежуточной несущей стены балки перекрытия склеены железобетонными поясом жесткости (см. Выше узел 15 поз. 2 и ниже узел 16 поз.2-а).

    Прорыв стен дома при восприятии стропила крыши показано на рис. 1.

    Этим часто пренебрегают. , перекрытие не выполняет своих функций, а крыша разваливается (рис. 1).

    ПРИМЕЧАНИЕ: Строительство стропильных конструкций крыши , совмещено с перекрытием , есть где не учитывается роль несущая способность чердачный этаж , очень опасно .

    Целостность каркасной системы при возведении кровли без монолитного железобетонного пояса мауэрлатов необходимо обеспечить его креплением угловыми стяжками .

    На фиг.1-1 схематично показаны 2 варианта устройства горизонтальных звеньев в плоскости кровли для мауэрлатов .

    с пролетом до 5 м между несущими стенами допускается крепление стропил по поперечным прогонам , так называемые стропила подвесные ... Для них вместо горизонтальных соединений выполняют ветровые распорки (рис. 1).

    Это желательное расположение основных опор для стропильных ног , что приводит к симметричному и сбалансированному решению стропильной системы .

    Симметричная стропильная система крыши , показанная на диаграмме 6.

    ПРИМЕЧАНИЕ: Бывает, что стягивающая каркасная система пытается заменить сборные железобетонные балки перекрытия , которые предназначены только для гибочных работ ... Сборные конструкции с бетонными балками , используемые в качестве затяжек в этом случае, , если их концы жестко закреплены в железобетонном ремне жесткости плиты (стяжка арматуры , приваренная к каркасу конструкции) точно такой же с направлением действующих сил .

    Правильно и неправильно Крепление мауэрлата показано на рисунке Узел-16.

    ВНИМАНИЕ! Если в перпендикулярном направлении к балкам между ними и элементами настила нет такого прочного соединения , которое обеспечивало бы восприятие нагрузок, то возникает разрыва связи и обрушивается крыша .

    Примечание: При стыковке mauerlata с домашними структурами (узел-17) должен быть храниться горизонтально мауэрлат подошв Не только со стенами , но и стропильные ноги подошвами с поддержкой платформы на мауэрлат .

    Наклон опорных площадок (включая мауэрлатов ) приводит к появлению разноса и скольжения стропильных ног и крыши в целом.Следовательно, система мауэрлата должна представлять собой закрытый горизонтальный каркас , , закрепленный по осям совмещения на несущих стенах дома.

    ВНИМАНИЕ! В железобетонном элементе , например, можно при необходимости без изменения размера и формы этот элемент, «добавить пару стержней» . Если говорить о дереве , то, наоборот, малейшее изменение любой детали в конструкции стропильная система может потребовать изменения всех размеров!

    2.Подготовка стен к установке крыши.

    Перед началом выкладки карниз кирпичный с свесами отметка положение архитектурного элемента. Затем устанавливают причалы и выкладывают на стене кирпич первого ряда необходимого профиля.

    Ряды кладки карнизов выполняют "протыкают" из цельного кирпича ... При этом свеса каждого ряда кладки производят не более 1/3 длины кирпича и общего отводят кирпича неармированного - не более 0.5 толщиной стенки (поз.1 узел 13).

    Карниз с общим смещением более 0,5 толщины стенки следует устроить армированную кирпичную кладку по марке раствора не ниже М-25 . Карниз из сборных железобетонных элементов - они также анкерованы в кладке стен.

    Расстояние от верхнего этажа мансарды до опоры кровли необходимо сделать:

    • до низа мауэрлата - не более 500 мм ;
    • до низа средней кровати - не более 400 мм .

    Если стеновая конструкция заканчивается усилением кирпичным карнизом (узел 13), то мауэрлат закрепляется на пробках, защемленных кладкой .

    В кирпичных стенах антисептик или просмоленный пробки (узел1) защемленный в кирпичной кладке цемент раствор М-100 с шагом 1 ... 1,5 м ( равен шагу стропил , который зависит от нагрузки на крышу ) или укладывают на монолитный пояс По периметру стен дома с закладными для крепления мауэрлата и лезней .

    Последующие работы производятся после установки раствором заглушек с кладкой (через 2-3 дня). Надежнее будет крепить крышу, если эти заглушки предварительно вдавить в стену при ее кладке.

    Если перекрытие уже выполнено (как в нашем примере из железобетонных плит), то покрытый антисептиком и просмоленный под ним мауэрлат (поз.3 узел 1) укладывают на несущую кирпичную стену домов на двух слоях кровли и закреплены на закрепленных в стене деревянных пробках (поз. 2 узла 1).

    ПРИМЕЧАНИЕ: Если стены заканчиваются без усиления карниз с вылетом то кладки головы стены необходимо закрепить монолитным поясом . В монолитных ремнях (узел 16) зажимают винтовые вставки устанавливают с шагом при размещении стропильных ног согласно проекту.

    Мауэрлат и другие детали стропила , , соприкасающиеся с монолитным поясом , также необходимо утеплить распорками из рулонных гидроизоляционных материалов (в два слоя рубероида) - это защитит их от возможной сырости и гниения .

    В малых хозяйственных постройках с пролетом между несущими стенами до 5 м допускается крепление стропил на поперечных прогонах , так называемые подвесные стропила .

    Место крепления стропил к стенам дома показано на рисунке 1-2.

    Стропила подвесные прикрепленные к деревянному каркасу из кровать ( мауэрлатов ) по периметру стен . Балки могут обслуживать и деревянных перекрытий дома , при установке стропила подвесные .

    Каркас для прогонов закрепить на стеновых конструкциях с помощью деревянных заглушек (рис. 1-2, поз.3), вдавленных в кладку, или анкерных болтов (узел-15 поз. 3) монолитный пояс по периметру стен для будущего кровля со встроенными стяжными элементами крепления для мауэрлата или кровати .

    Укладка элементов крыши в направлении перекрытия пролета должна выполняться с соблюдением размеров, установленных проектом , глубины их опоры на несущие конструкции и зазоров между стыковочными элементами .

    3. Монтаж мауэрлата под стропильную систему крыши.

    Монтаж элементов мауэрлатов, стропильных ферм (балок) с опорой на стены должен выполнить - совмещение рисков фиксация геометрических осей нижних поясов ферм (балок) , с осевыми рисками на поддерживает .

    Мауэрлат и др. части стропил , , соприкасающиеся с кладкой, изолируют прокладками от рулонных гидроизоляционных материалов. Это защитит их от сырости и разложения.

    ВНИМАНИЕ! Во избежание смещения кровли обдува, концы многослойные стропильные ноги уложены на мауэрлат , соединить с мауэрлатом уголками . И через одну стропильную ногу положить скручивание из проволоки Вр-I d = 4 ... 6 мм в 2-х прядях соединение стропильной ноги с кладкой стены (узел-1) через ершины или костыли .

    Костыли для скручивания забивают в кладке стены на расстоянии 300 мм ниже края стены под мауэрлат . Узлы опоры стропильные ноги из бруса на мауэрлате показаны на рис.узел-1.

    Одна опора стропильная нога представляет собой мауэрлат (поз.3 узел 1), уложенный на уровне антисептических деревянных стен, вбитых в кладку , пробки (поз.2 узел 1), другой конец стропильная нога опирается на для прогона с укладкой на стойки или на станину (поз. 3 узел 2).

    Подоконник закреплен на пробках врезан в кладку внутренних несущих стен выложен над уровнем внешних стен каменного дома. Укладывается таких подоконник (типа мауэрлата) по всей длине внутренней стены дом, в котором также использует стропильную систему . Узлы опоры стропильные ноги из бруса на станине показаны на рис. Узел-2.

    ВНИМАНИЕ! Во всех случаях фермы (балки) должны установить с соблюдением одностороннего направления отклонений от прямолинейности их верхних поясов.

    Мауэрлат в зданиях с наружными стенами из легкой кладки , а также при частом расположении стропил в корпусе ( с шагом стропильных ног менее 700 мм ) устраивают сплошные .

    На полнотелых стенах на шаге стропильные ноги подробнее 700 мм мауэрлат можно устроить из коротких штабелей длиной 500-700 мм закрепленных арматурой стяжки на монолитном поясе (узел \ 22 и узел 23).

    При скатной крыше в строительстве с пролетом между внешними стенами до 5 м стропильная система представляет собой стропильных ног из цельных балок, досок или бревен на основе на два мауэрлата установлено на разной высоте ... Установка мауэрлатов для крыш в пристройках и скатных крыш отдельно стоящих домов показана на примере узла 22 и узла 23.

    Конструктивная состав деревянные элементы в одной плоскости из балок и бревен в исполнении шарнирными соединениями ... Сжимающие силы передаются через прямые опоры и посредством дополнительных соединений. Шарнирный шарнир соединяет конструкций мауэрлатов, балок и стропил .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
