Свайно ленточный фундамент гидроизоляция утепление: Как сделать гидроизоляцию свайного фундамента: методы, материалы, технологии

Что такое гидроизоляция свайного фундамента – как сделать гидроизоляцию фундаментов различных типов.

Гидроизоляция фундаментов на сваях

Свайные фундаменты возводятся на участках с перепадами по высоте, с высоким уровнем грунтовых вод, на болотистых, глинистых почвах. В промышленном и частном строительстве используют буронабивные, железобетонные, винтовые сваи. Бетон и металл подвержены быстрому разрушению под воздействием влаги. Железобетонные опоры крошатся и деформируются, основание проседает, грозя разрушить дом. Стальные сваи покрываются ржавчиной, со временем металл истончается и уже не может выдерживать вес постройки. Гидрозащита — это обязательный этап закладки фундамента, который увеличивает срок службы зданий, сооружений, инженерных конструкций. Ее нельзя отложить «на потом», нарушение технологии или небрежность могут дорого обойтись впоследствии. Перед тем как сделать гидроизоляцию свайного фундамента нужно подробнее узнать подробнее о материалах и технологиях гидрозащиты.

Зачем требуется гидроизоляция свайно-винтового фундамента

При строительстве дома нужно сделать все, чтобы максимально защитить от влаги основание, цоколь, нижнюю часть стен. Постоянное воздействие влаги выщелачивает бетон, через микропоры попадает к стальной арматуре, вызывая окисление металла, образование ржавчины. Капиллярная влага, поднимаясь через поры в бетоне, вызывает гниение деревянной обвязки, нижнего венца. В углах и на стенах в помещении появляется плесневый грибок, избавиться от которого очень сложно.

Винтовым сваям, изготовленным полностью из металла, также нужна защита. Поверхность стальных опор покрывают антикоррозионными составами. Самым уязвимым местом является внутренняя полость. Под действием перепадов температуры в трубе образуется конденсат, который осаживается на внутренних стенках. Влажность вызывает коррозию металла. Через 2-3 года опора деформируется, теряет несущую способность. Нагрузка на соседние опоры увеличивается, превышая проектные показатели.

Если ржавчина поразила несколько свай, то увеличивается риск перекоса, постепенного разрушения здания.

Гидроизоляция свайного фундамента увеличивает срок безремонтной эксплуатации зданий и сооружений, защищает основание от ветра, осадков, почвенной влаги.

Материалы для гидроизоляции фундаментов

Гидроизоляционные материалы, которые используют для защиты основания от влаги, бывают нескольких типов. Основные виды гидрозащиты:

• Обмазочные. К этой группе относятся битумные или каучуковые мастики. Помимо битумных смол в состав мастики входят компоненты, улучшающие эксплуатационные характеристики материалов: полимеры, растворители, модификаторы. Для нанесения мастики используют кисть. К плюсам обмазочных материалов относится простота нанесения, к минусам — неустойчивость к механическому воздействию.
• Рулонные. К оклеечным материалам относятся битумсодержащие и пленочные. Перед оклейкой полиэтиленом или полипропиленом рабочую поверхность тщательно очищают, выравнивают, грунтуют. Бетонные основания без дополнительной обработки оклеивают рубероидом, толью, пергамином, стеклорубероидом, техноизолом.
• Напыляемые. Напыление под давлением «жидкой резины» позволяет получить бесшовное покрытие с гидрофобными свойствами. В ее состав входят битум, акрил или полиуретан ускоренной вулканизации. Такое покрытие обладает износостойкостью, устойчивостью к разрывающим и изгибающим нагрузкам.



Гидроизоляция буронабивных свай

Эти опоры создаются из бетона и стальных арматурных конструкций прямо на стройплощадке. Основание на буронабивных сваях монтируют в следующем порядке:

• на участке по разметке бурят скважины;
• чтобы предотвратить осыпание стенок их укрепляют обсадными трубами или бентонитовым раствором;
• скважину заполняют бетоном, в который погружают армирующий каркас.

Чтобы защитить железобетонную колонну от влаги перед заливкой бетонного раствора в скважину помещают рубероид или стеклорубероид, свернутый «в трубку».




Гидроизоляция железобетонных свай

Железобетонные опоры изготавливаются путем литья бетона в формы. Прочность и жесткость конструкциям придают армирующие каркасы. Заостренный наконечник упрощает погружение столбов в грунт. Для установки ж/б свай используют ударный метод, способ вдавливания, вибропогружения, технологию лидерного бурения.




В результате погружения возникают большие нагрузки, которые делают неэффективными обмазочные и напыляемые гидроизоляционные материалы. Для гидрозащиты ж/б опор используют проникающие герметики, которые создают в структуре бетона отсечки. Такая обработка обеспечивает высокую степень защиты от грунтовых вод.

Гидроизоляция винтовых свай

Свайная конструкция этого типа состоит из ствола, наконечника с винтовой лопастью и оголовка. Монтаж винтовых стержней выполняется вручную, с помощью ручных сваебуров, спецтехники на колесной базе. Лопасти опор погружают ниже точки промерзания грунта, хвостовики обрезают, сверху надевают и приваривают оголовки.




Гидроизоляция свай осуществляется путем обработки поверхности металла битум содержащими составами. Чтобы предотвратить образование конденсата внутри труб сваи бетонируют — заливают полости цементно-песчаным раствором.




Гидроизоляция свайно-ленточного фундамента

Свайно-ленточное основание — это погруженные в грунт ж/б или стальные сваи с обвязкой опор бетонной лентой. Бетонное основание равномерно распределяет нагрузки на основание, а опоры не дают ему «уплыть» из-за сезонных подвижек грунта.




Опоры свайно-ленточного фундамента покрывают битумом, а для защиты бетонной ленты используют вертикальную или горизонтальную изоляцию. Если дом строится на участке с высоким уровнем подземных вод или на влажной почве, то применяют оба способа.

Способы нанесения гидроизоляционных материалов:

• Траншею для установки опалубки делают на 0,5 м шире, чем требуется. Когда бетон застыл опалубку убирают, а на стенку основания наплавляют рулонный материал или напыляют «жидкую резину».
• В качестве несъемной опалубки при заливке бетона используют экструдированный пенополистирол. Водонепроницаемый материал выполняет сразу несколько функций — утепляет цоколь, предотвращает впитывание влаги бетоном.

Гидроизоляция свайно-ростверкового фундамента

Свайно-ростверковый фундамент представляет собой конструкцию из опорных столбов и ростверка, который их объединяет. Ростверк может быть металлическим, деревянным, железобетонным.




Сваи обрабатывают одним из изложенных выше способов. Материалы для ростверка и способ их нанесения подбирают с учетом типа обвязки:

• Если обвязка выполнена швеллером или двутавром, то для защиты нижнего венца используют рулонные материалы. Рубероид или техноизол укладывают на поверхность с нахлестом 8-10 см, стыки проплавляют. Нередко используют обмазочные или полимерные материалы, обладающие хорошей адгезией и гидрофобными свойствами.
• Деревянный брус предварительно пропитывают антисептиками и антипиренами. После укладки обвязки на оголовки свай торцы бруса и горизонтальную поверхность покрывают двумя слоями битумной или битумно-каучуковой мастики. Составы наносят широкой кистью, каждый последующий слой наносится после высыхания предыдущего.
• Для защиты железобетонной конструкции чаще всего используют обмазочные и рулонные материалы. Бетонный ростверк обмазывают битумом, дают ему высохнуть, а сверху наплавляют рулонный гидрослой.

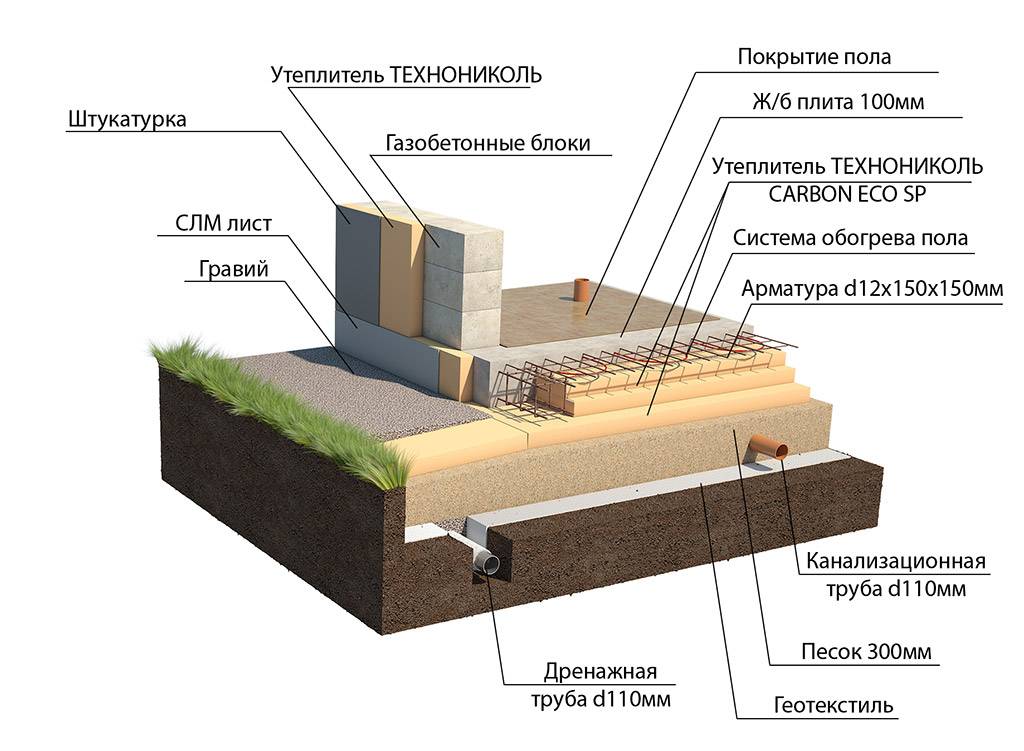

Гидроизоляция монолитного плитного фундамента

Бетонная плита является «плавающим» основанием. Она имеет сплошную монолитную структуру и располагается под всей площадью здания. Песчано-гравийная подушка амортизирует нагрузки, возникающие в результате морозного пучения почвы. Поверх слоя гравия заливают черновое бетонное основание, на которое раскатывают рулонные или пленочные материалы.




Гидрозащиту укладывают внахлест, герметично соединяя стыки. Рулонную гидроизоляцию выпускают по периметру на 20-30 см чтобы закрыть торцы плиты после демонтажа опалубки. Горизонтальную поверхность закрывают тем же материалом, стыки заплавляют. Эта технология позволяет создать сплошной непрерывный слой по всей поверхности бетона.

Наши услуги

Основная специализация нашей компании — это производство и монтаж свайных конструкций. У нас можно заказать комплект свай с нужными характеристиками, их доставку и монтаж. Все конструкции будут доставлены и установлены точно в оговоренные сроки. Выполняем монтаж свайных фундаментов «под ключ», включая работы по гидроизоляции и утеплению. У нас доступные цены и длительная гарантия на все виды монтажа. Связавшись с нашими специалистами по указанному телефону вы получите исчерпывающие ответы на все возникшие вопросы. Наши консультанты помогут рассчитать нужное количество свайных опор, озвучат стоимость доставки монтажа.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Гидроизоляция свайного и ростверкового фундамента

Содержание

• 1 Нужна ли гидроизоляция свайного фундамента?
• 2 Гидроизоляционные материалы для ростверка и свай
  • 2.1 Рубероид в рулонах
  • 2.2 Битумная мастика
  • 2.3 Жидкая резина
• 3
• 4 Технология гидроизоляции свайных фундаментов разного типа
  • 4.1 Гидроизоляция свайно-ростверкового фундамента
  • 4.2 Гидроизоляция буронабивных свай
  • 4.3 Гидроизоляция железобетонных свай
  • 4.4 Гидроизоляция винтовых свай
  • 4.5 Гидроизоляция свайно-ленточного фундамента
  • 4.6 Полезные статьи на тему гидроизоляции фундамента:



Большинство современных зданий имеют такой важный элемент конструкции как фундамент. Он помогает возвысить строение над землёй, обеспечить его устойчивость, а также защитить от негативных воздействий со стороны почвы и атмосферных осадков. Однако для того, чтобы фундамент справлялся с задачей защиты дома от проникновения влаги внутрь помещения, необходимо провести его гидроизоляцию на этапе постройки. В данной статье речь пойдёт о том, какими материалами и методиками проводится герметизация свайного фундамента и ростверка.



Нужна ли гидроизоляция свайного фундамента?



Свайный фундамент отличается высокой надёжностью и по этому показателю превосходит не менее распространённый ленточный фундамент. По этой причине сваи устанавливаются на территориях с подвижными почвами. Выбор свай осуществляется на основании того, насколько агрессивное и частое воздействие грунтовых вод на постройки наблюдается в конкретной местности. Популярны сваи и при возведении многоэтажных зданий в проблемных зонах с большой динамикой.

Так почему же свайный фундамент, отличающийся надёжностью и высокой устойчивостью к воздействиям влаги и воздуха, нуждается в гидроизоляции? Дело в том, что в свайном фундаменте помимо самих свай есть другие элементы, которые нужно защищать от воздействия воды и влаги, а именно фундаментная плита или лента из монолита или боков, которая находится в грунте.

Разрушающее воздействие влаги начинается сразу после установки свайного фундамента, несмотря на то, что внешне это становится заметно не так быстро. Основные проблемные места в фундаменте из свай — это бетонные изделия, которые контактируют с грунтом, а значит, могут впитывать влагу и разрушаться от солей и минералов находящихся в грунтовых водах или от перепада температур вследствие замерзания воды в порах и микротрещинах бетона, и последующего её расширения при наступлении положительной температуры воздуха. Вышеописанный процесс может не просто локально разрушить участки бетона, но и привести к более серьёзным последствиям, таким как образование микротрещин, а затем и полноценным трещинам в фундаменте. Именно поэтому свайный фундамент нуждается в качественной гидроизоляции всех находящихся ниже уровня земли частей.

Помимо защиты вышеописанных элементов, свайные конструкции, также нуждаются в устройстве отсечной гидроизоляции, находящейся между сваями и другими элементами. Такая гидроизоляция необходима, для того чтобы вода и влага не могли подняться капиллярным методом, через установленные сваи вверх к другим элементам фундамента, например, плите или ленте.





Гидроизоляционные материалы для ростверка и свай



Для обработки свай и ростверка используются по большей части те же материалы, что и для гидроизоляции, например, других видов фундамента, кровли или плит панельного здания. Наиболее популярными технологиями считаются рулонная и обмазочная, а самые распространённые материалы — рубероид в рулонах, битумная мастика и жидкая резина.



Рубероид в рулонах

Рубероид считается эффективным средством для гидроизоляции как горизонтальной, так и вертикальной методикой. Напомним, что вертикальная герметизация производятся для стен и фундаментов в направлении снизу вверх уже после возведения конструкции, а горизонтальная — путём введения гидроизоляционного материала в небольшие отверстия рабочего материала до того, как строение будет установлено. Утепление построек осуществляется аналогичными способами.

Для гидроизоляции не рекомендуется использовать рубероид на картонной основе, поскольку он не отличается высокими гидроизоляционными показателями. Однако, если материал был приобретён заранее, его также можно приспособить для обработки ростверка и свай, если провести укладку в несколько слоёв на битумную мастику.

Другие виды рубероида, например, на полиэстровой или стекловолоконной основе, защищают фундамент от воздействия температур и влаги гораздо лучше и традиционно считаются качественнее некоторых видов обмазочной гидроизоляции. Такие рубероиды относятся к достаточно дорогим материалам, однако отличаются прочностью и долговечностью.



Битумная мастика

Мастики, изготовленные на основе битума, отлично подойдут для гидроизоляции вертикальным способом. Материал наносится поверх штукатурки, включающей в себя песок и цемент. Несмотря на то что штукатурка иногда используется в качестве гидроизоляционного материала, обрабатывать ей свайный фундамент и ростверк категорически запрещено. Штукатурка в данном случае используется лишь как основа, на которую впоследствии наносится при помощи валика или кисточки битумная мастика.

На поверхности мастики после её нанесения образуется водонепроницаемая оболочка, защищающая фундамент от любых воздействий влаги и проникновения внутрь материала микроорганизмов. Нанесение битумных мастик считается одним из самых дорогостоящих способов гидроизоляции и также используется для обработки столбчатого фундамента.

Подробнее о битумной гидроизоляции можно прочитать в статье – “Битумная гидроизоляция: виды, характеристика и технология устройства“.

битумная



Жидкая резина

Жидкая резина представляет собой вязкий материал, напоминающий по консистенции мастику. Резина распределяется при помощи промышленной техники или специального распылителя, но может наноситься и стандартным валиком. Однако ручная укладка может привести к образованию пустот, способных пропускать влагу.

Поэтому для свай и ростверка преимущественно используется методика напыления под давлением. Жидкая резина включает в себя полиуретан, акрил и битум, благодаря которым достаточно быстро затвердевает. Также материал отличается устойчивостью к механическим воздействиям и изнашиванию со временем. Единственным недостатком резины можно считать лишь высокую стоимость состава.

Подробнее о жидкой резине можно прочитать в статье – “Гидроизоляция жидкой резиной”



Технология гидроизоляции свайных фундаментов разного типа

Свайный фундамент так же, как и любой другой элемент конструкции, может изготавливаться из различных материалов. В зависимости от состава сваи для установки гидроизоляции подбирается конкретная технология, помогающая провести обработку свай на высшем уровне. Рассмотрим, какие методики используются в конкретных случаях.

Различные виды свай

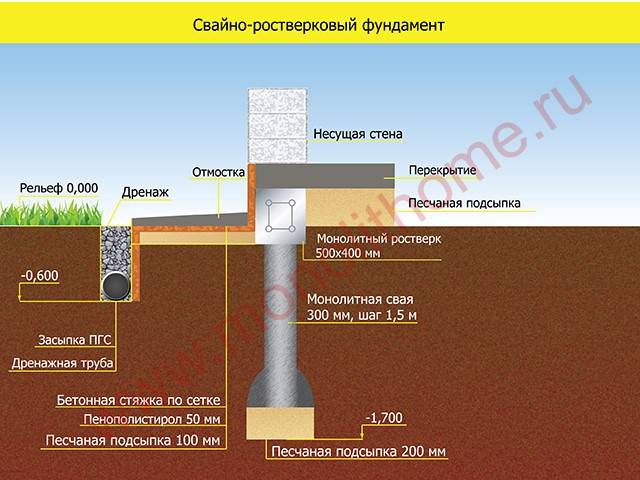

Гидроизоляция свайно-ростверкового фундамента



Свайно-ростверковый фундамент представляет собой конструкцию из опорных столбов, соединённых ростверком, который изготавливается из дерева, железобетона или металла. В зависимости от типа обвязки для гидроизоляции такого фундамента используются рулонные или обмазочные материалы.

Перед началом работ каждая свая пропитывается антисептиками и тщательно очищается от любых загрязнений, после чего на неё укладывается обмазка. Следующим этапом является нанесение гидроизоляционного материала. В случае укладки обвязки на оголовки это может быть битумная или битумно-каучуковая мастика, распределяемая по рабочей поверхности при помощи широкой кисти. Данный материал наносится в два слоя.

Другой материал, рулонный рубероид, необходим в ситуациях, когда обвязка проводится швеллером или двутавром. Рубероид укладывается с нахлёстом 8-10 см с параллельным проправлением стыков. Также при такой обмазке можно использовать и обмазочные смеси, славящиеся гидрофобными свойствами.

Если ростверк изготовлен из железобетона, обработка конструкции становится двухступенчатой. Сначала ростверк покрывается обмазочным материалом битумом, а после его высыхания обрабатывается при помощи рулонного гидрослоя. Такой способ гидроизоляции считается крайне надёжным как для жилых, так и для промышленных строений.



Гидроизоляция буронабивных свай

Часто используемые при постройке частных домов буронабивные сваи считаются тем вариантом, с гидроизоляцией которого может справиться даже человек, не обладающий специальной подготовкой. Для того чтобы обработать такой фундамент, грунт превращают в опалубку. Это означает, что вокруг каждой сваи проводится бурение небольшого углубления в грунте при помощи ручного инструмента.

Полученную скважину заполняют бетоном, в котором укрепляется армирующий каркас. Для гидроизоляции же в данном случае применяются рулонные материалы, например, рубероид, который помещается внутрь скважины в свёрнутом в трубку виде перед установкой свайного фундамента.



Буронабивные сваи



Гидроизоляция железобетонных свай

Следующий вид свай распространён преимущественно в промышленном строительстве, а также сваи из железобетона нередко составляют основу фундамента многоэтажных зданий. Фиксация свай на земной поверхности осуществляется исключительно с использованием тяжёлой техники и не может быть выполнена человеком.

Опоры для железобетонных свай также изготавливаются путём заливания материала в формы и последующей установки армирующего каркаса. Для таких свай характерен заострённый наконечник, что позволяет с лёгкостью погрузить их в грунт или почву. Установка осуществляется ударным методом, посредством вбивания свай в землю. Гидроизоляция железобетона производится с использованием проникающих технологий, при которых гидрофобный материал вводится непосредственно внутрь сваи, а самыми популярными материалами для такой обработки считаются герметики, изготовленные на основе битума, акрила или полиуретана.

Железобетонные сваи



Гидроизоляция винтовых свай

Немалым спросом пользуются и винтовые сваи, нередко используемые в конструкциях простых сооружений, например, бань, теплиц или сараев. В большинстве случаев вкручивание свай в грунт может производиться даже вручную, с использованием ручных сваебуров. Исключение составляют лишь сложные каркасные постройки, установка фундамента которых не может обойтись без громоздкой промышленной техники.

Сама свая представляет собой конструкцию из ствола, наконечника, содержащего винтовую лопасть, и оголовка. В процессе фиксации свай лопасти опор погружаются в грунт ниже точки его промерзания, хвостовики обрезаются, а сверху надеваются и приплавляются оголовки.

Гидроизоляция винтовых свай проводится при помощи составов, включающих в себя битум. Такие смеси отлично отталкивают влагу и сохраняют целостность постройки. Иногда внутри элементов свайного фундамента может скапливаться конденсат. Избежать такого эффекта помогает заливка внутренних полостей свай бетоном на этапе укладки фундамента.



Гидроизоляция свайно-ленточного фундамента

Следующий тип фундамента подразумевает погружение в грунт свай, изготовленных из железобетона или стали, и обвязку их опор бетонной лентой. Такой способ позволяет надёжно закрепить сваи на месте и избежать их смещений в периоды сезонных движений грунта.

На этапе возведения постройки гидрофобная обработка свайно-ленточного фундамента выполняется при помощи битума. Бетонные ленты в некоторых случаях защищают посредством установки вертикальной или горизонтальной изоляции. Однако финальное решение зависит от условий, в которых будет эксплуатироваться фундамент. Если для конкретной местности характерно значительное количество стоячих грунтовых вод, то гидроизоляция свай битумом осуществляется вместе с герметизацией соединительных лент.

Нанесение гидроизоляционных материалов может осуществляться одним из двух способов:

1. Сначала выкапывают траншею, которая приблизительно на полметра шире, чем нужно, после чего заливают бетон и ждут его затвердевания. Как только это произошло, опалубка убирается, а на стенки свай распыляется жидкая резина или укладывается другой состав, например, рулонный рубероид.
2. Второй способ подразумевает применение несъёмной опалубки, которая в данном случае представлена экструдированным пенополистиролом. Такой материал водонепроницаем и обладает отличными гидроизоляционными свойствами, благодаря чему способствует утеплению цокольного этажа и предохраняет бетон от влаги.

Для того чтобы правильно выполнить гидроизоляцию свайного фундамента и ростверка, важно тщательно изучить все варианты обработки таких конструкций. Крайне желательно проконсультироваться со специалистом и, вполне возможно, заказать данную работу у строительной компании. Если же было принято решение взяться за установку гидроизоляции самостоятельно, необходимо заранее приобрести все требуемые инструменты и материалы, которые лучше всего покупать с запасом.





Полезные статьи на тему гидроизоляции фундамента:

Нажав на нижеперечисленные ссылки вы можете ознакомиться с различными конструктивами фундаментов и методами их защиты от воды и разрушений:

• Устройство гидроизоляции фундамента: Методы, материалы, цены и рекомендации специалистов
• Гидроизоляция ленточного фундамента: Технология и материалы
• Гидроизоляция блоков фундамента и стен
• Горизонтальная гидроизоляция фундамента: Технология устройства и нужные для этого материалы
• Вертикальная гидроизоляция: материалы и методы её устройства
• Гидроизоляция фундаментной плиты Методы и материалы
• Гидроизоляция стен подвала и дома снаружи и изнутри – Методы, материалы, цены и технология
• Гидроизоляция кирпича и кирпичной кладки



Утеплитель

— Как утеплить ленточный фундамент снизу?

спросил 8 лет, 11 месяцев назад

Изменено 7 лет, 9 месяцев назад

Просмотрено 634 раза

При строительстве ленточного фундамента (бетонная стена, начинающаяся в нескольких футах от земли) приходится изолировать его от влаги, иначе влага попадет в фундамент и в подвал. Изолировать стороны относительно легко — когда стена готова, я могу приклеить на стену что-нибудь вроде рубероида или покрасить смолой.

А как насчет нижней части стены фундамента? Я не могу покрасить низ стены или приклеить что-либо к низу стены до того, как стена будет там, а когда стена есть, она сильно прижата к земле, и я ничего не могу сделать с ее низом. Это своего рода проблема курицы и яйца.

Как выполняется гидроизоляция нижней стороны ленточного фундамента?

• изоляция
• бетон
• фундамент
• влага

У меня есть сомнения, что вы ясно выражаете свои мысли или, так , что вы понимаете, что бетон немного не против воды (если вы просто строите стена, а не фундамент, закрывающий заглубленное пространство, как обычно для здания, куда девается вода, вызывающая у вас проблемы, в землю?)

В любом случае перед заливкой бетона на основание можно постелить лист пластика. Но я сильно сомневаюсь, что вам нужно делать ту или иную гидроизоляцию, если вы просто закладываете фундамент отдельно стоящей стены. Если это не то, что вы делаете, попробуйте еще раз объяснить, что вы делаете, пожалуйста (отредактируйте свой вопрос), так как это похоже на то, что вы описываете с помощью «ленточного фундамента»

Если вы строите обычный, объемный стены фундамента, можно и под всю площадь пола проложить пластик или резину ЭДПМ, но главное проложить дренажную трубу снаружи фундамента, чуть ниже уровня пола для отвода воды из площади фундамента — в зависимости от одних только пленок или покрытий склонность к выходу из строя из-за высокого давления воды — удаление основной массы воды является наиболее эффективным методом предотвращения попадания воды в подвал.

Влагонепроницаемая мембрана

Для предотвращения проникновения влаги через опорный пол бетонный пол должен быть защищен непроницаемым слоем, обычно полиэтиленовой влагонепроницаемой мембраной толщиной 1200 (0,3 мм) для тяжелых условий эксплуатации.

DPM можно установить либо на песчаную засыпку, либо на бетонную плиту. Стыки в полиэтиленовом DPM должны быть проклеены или проклеены лентой и должны перекрываться не менее чем на 300 мм. DPM должен быть соединен с DPC в стенах, чтобы гарантировать, что все внутреннее пространство здания защищено от влаги непрерывным непроницаемым барьером. DPM должен быть одет вокруг точек входа в службу.

http://www.buildingregs4plans.co.uk/foundation_floor_wall_3d_detail.php

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Изоляция фундамента -passivehouseplus.co.uk

В то время как понимание изоляции стен и крыши относительно простое, изоляция под первым этажом может быть чем-то вроде загадки по сравнению с ней. Мало того, что он зарыт в землю, так еще и есть заведомо сложные места, такие как стык стены и пола, которые необходимо детализировать и должным образом изолировать. И дизайн вашего фундамента часто зависит от условий участка и типа конструкции, которую вы собираетесь построить. В этом руководстве мы объясняем несколько различных способов изоляции одной из самых сложных частей оболочки здания.

Подходы, основанные на использовании ткани в соответствии с ужесточением строительных норм и подходов, таких как пассивный дом, в значительной степени направлены на обеспечение высокого уровня непрерывной изоляции. То есть вся оболочка – крыша, стены, окна и цокольный этаж. От шапки, до куртки, до сапог.

Само собой разумеется, что одним из наиболее важных аспектов проектирования пассивного дома или любого высокоэффективного здания с низким энергопотреблением является обеспечение того, чтобы любая используемая система фундамента была хорошо изолирована и не содержала тепловых мостов.

В конце концов, чем лучше вы утепляете стены и пол дома, тем больше тепла может уйти от теплового моста на стыке стены и пола, увеличивая риск образования конденсата и образования плесени над плинтусом. Таким образом, изоляция этого соединения становится решающей.


1 заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям; 2 Фундамент из пассивных плит Isoquick в известном Центре предпринимательства UEA, сертифицированном для пассивных технологий; 3 вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками; 4 Изоляция XPS, уложенная на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом; 5 Изоляция Xtratherm толщиной 150 мм, уложенная под плиту пола первой в Ирландии аптеки пассивного дома, на тесном участке в Типперэри; 6 Geocell, пеностеклянный гравийный материал, который одновременно является несущим и изолирующим.

Если вы не строите высотное или многоэтажное здание, выбор наиболее подходящего типа утепленного фундамента для типичного проекта выглядит просто на бумаге, и большая часть головоломок зарезервирована для более мелких деталей работы на месте. .

Маловероятно, что потребуется глубокий фундамент, если грунтовые условия не являются неровными или необычными в каком-либо отношении. В большинстве случаев нагрузки, создаваемые типичной конструкцией с низким энергопотреблением, будут низкими по сравнению с несущей способностью поверхностных грунтов, поэтому выбор обычно делается между двумя типами систем мелкозаглубленных фундаментов.

Ленточные фундаменты являются более традиционными и широко используются в Великобритании и Ирландии, где стены поддерживаются непрерывной «лентой» фундамента непосредственно под стенами.

Сплошные фундаменты в основном представляют собой железобетонные плиты одинаковой толщины, которые покрывают всю площадь основания (хотя и не всегда) здания. Они распределяют нагрузку от ряда колонн или стен по площади фундамента. Как следует из названия, этот тип фундамента по существу «плавает» по земле, как плот по воде.

В большинстве зданий пассивного дома, как правило, используются изолированные фундаменты ростверка, где бетонная плита заливается в «чашу» или «ванну» изоляции, которая полностью ее окружает, изолируя ее от прямого контакта с землей. Края этой «ванны» изоляции обычно непрерывны с изоляцией стены, и этот метод, как правило, более подходит для обеспечения отсутствия тепловых мостов в фундаменте.

Пока что может показаться, что утепленные фундаменты с плотным основанием — это не проблема для зданий с низким энергопотреблением. Однако это редко бывает так прямолинейно.


alt= 1 Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены; 2 система утепленного фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для использования в пассивных условиях, в Лондоне.

Первоначально эта статья была опубликована в 26 номере журнала Passive House Plus. Хотите немедленный доступ ко всем предыдущим выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы получить следующий выпуск бесплатно

Выбор системы фундамента, даже для проектов пассивных домов, часто может зависеть от внешних факторов, таких как состояние грунта. Действительно, на участках, содержащих усадочную глину, которые могут подвергаться значительному перемещению из-за корней деревьев и других зарослей (достаточно распространенная проблема), традиционным решением в этих случаях является заглубление под землю с использованием свайных фундаментов.

Тем не менее, фундаменты ростверкового типа часто выбирают вместо ленточных, когда грунтовые условия плохи или велика вероятность осадки, а также они могут иметь преимущество с точки зрения скорости и стоимости строительства, поскольку обычно требуется меньше земляных работ и меньше бетона.

С другой стороны, современные ленточные фундаменты и даже другие традиционные типы фундаментов также могут быть доведены до стандарта с точки зрения защиты от радона, надлежащей изоляции и конструкции без тепловых мостов — вплоть до уровня пассивного дома.

Чтобы развить этот момент, принимая решение о системе мелкозаглубленного фундамента на основе традиционного понимания того, как населяют и ленточные фундаменты, следует упускать из виду тот факт, что некоторые новые системы включают аспекты как плитных, так и ленточных конструкций и, по-видимому, работают хорошо, при этом допускается использование различных строительных систем — будь то деревянный каркас, ICF, пустотелая стена, наружно-изолированная кладка и т. д.


Установка системы утепленного фундамента Kore, включающая: 1 подготовительные фундаментные работы; 2 укладка пенополистирольной ванны с трубами теплого пола и; 3 залита плита перекрытия.

Например, существует несколько вариаций изолированных стропильных фундаментов, при этом некоторые системы имеют «кольцевую балку» или две, где бетон армирован по краям, а другие нет. Действительно, некоторые утверждают, что системы, включающие кольцевые балки, на самом деле вовсе не являются системами плотов, особенно если бетонная плита недостаточно толстая, чтобы считаться плотом.

Так что, возможно, различие между плотом и полосой больше не имеет значения, когда дело доходит до выбора способа изоляции вашего дома от того, что находится под ним.

Системы утепленных фундаментов

Ирландский гигант строительных материалов Kingspan продает в Ирландии систему утепленных фундаментов под названием Aeroground, основанную на шведской системе Supergrund (компания также предлагает ряд изоляционных решений для обычных фундаментов). Несущие стены и плита перекрытия здания располагаются поверх слоя пенополистирола, обычно с траншеями, прорезанными в изоляции по периметру для кольцевой балки из железобетона для поддержки внешних стен, хотя весь пол способствует поддержке вес здания.

По словам руководителя производства Kingspan Insulation Джо Кондона, конструкция системы зависит от нагрузки на стену. Например, версия, предназначенная в основном для конструкции с деревянным или стальным каркасом, имеет как внутреннюю, так и внешнюю кольцевую балку — одну для каркаса и одну для внешнего листа из блока или кирпича, которые термически изолированы от плиты перекрытия.

«Хотя это выглядит как плот, это не настоящий плот, поскольку кольцевая балка, поддерживающая стены, отделена от плиты пола», — сказал он. Но подготовка земли в основном такая же, как и для плотного фундамента, в том смысле, что участок очищается и полностью выровняется с равномерным слоем камня по всей площади основания дома.

Еще одним ключевым игроком на рынке теплоизолированных фундаментов является компания Kore, которая продает систему теплоизолированных фундаментов, подходящую для пассивных домов, которая называется Kore Insulated Foundation. Менеджер по техническим продажам Стивен Маги также подчеркивает, что система в ее стандартной форме не похожа на традиционный плотный фундамент, а представляет собой систему сама по себе.

«Проблема в том, что из-за того, что они выглядят как плотный фундамент, все называют их плотным фундаментом, но с чисто инженерной точки зрения они не являются плотным фундаментом. Они могут быть спроектированы как ростверк, но в своей стандартной форме они принимают элементы традиционного ростверка и элементы ленточного фундамента. Это изолированная система фундамента».


1 Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом; 2 чертеж, иллюстрирующий детали от пола до стены для системы утепленного фундамента Kingspan Aeroground; 3 200 мм изоляции PIR для обеспечения теплоизоляции под первым этажом схемы пассивного дома в Эссексе, которая представляет собой инновационный подход к традиционному ленточному фундаменту.

Как и версия Kingspan, EPS 300 с его высокой прочностью на сжатие используется в сочетании с бетоном и сталью, а EPS 100 используется в трех слоях для изоляции пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, например, для несущей внутренней или внешней створки.

Существует ряд других систем, основанных на аналогичных принципах, таких как пассивная плита Viking House и Raft Therm от Castleform. Но еще одно известное имя в системах изолированных фундаментов — это Isoquick, который без колебаний описывает свой продукт как действительно основанный на плотах.

Джонатон Барнетт из Isoquick настаивает на том, что конструктивно плот сильно отличается от кольцевой балки с соединенной плитой перекрытия. «Конструкция кольцевой балки несет всю нагрузку через узкую полосу по периметру с тонким слоем бетона между балками. Это концентрирует нагрузку на узкой полосе изоляции, ограничивая допустимую нагрузку».

Он говорит, что конструкция кольцевой балки по существу представляет собой ленточный фундамент с усиленной балкой, что означает, что земля под балкой должна быть подготовлена ​​на ту же глубину, что и ленточный фундамент, хотя Коре и Кингспан говорят, что меньше нужно копать со своими системами.

«Проектирование плиты в виде плоского плота означает, что нагрузка от стен распределяется, что позволяет строить фундаменты в более мягких или глинистых грунтах», — сказал Барнетт. «Это также упрощает конструкцию армирования, устраняя или значительно уменьшая потребность в занимающих много времени арматурных каркасах».

Настоящая конструкция плота также работает лучше в термическом отношении, говорит он, не в последнюю очередь потому, что уровень изоляции под краем плиты остается постоянным. Конструкции кольцевых балок требуют, чтобы бетонная плита была утолщена по краям, а это означает, что изоляция должна быть уменьшена по сравнению с серединой здания. «Все наши детали могут быть разработаны для достижения пассивного стандарта на кольцевом луче», — сказал Маги.

Помимо аргументов о тепловых характеристиках, возможно, выбор среди архитекторов больше зависит от универсальности всех этих систем с точки зрения приспособления к различным типам конструкций, но для других привлекательность плоской системы плотов может заключаться в присущей ей простоте. условиях обеспечения оптимальных теплотехнических характеристик.

Другим фактором, конечно же, является стоимость. Системы изолированного фундамента могут стоить дороже, но один из аргументов заключается в том, что они требуют гораздо меньше земляных или земляных работ, чем традиционные фундаменты, включая необходимость рытья траншей, что, в свою очередь, ускоряет строительство и снижает риск для здоровья и безопасности.

«Удаление навоза выполняется просто и без траншей», — сказал Барнетт. «Точно так же для подготовки фундамента и выравнивающего камня требуется всего день или два. После того, как камень на месте, ваш сайт из грязи, что облегчает жизнь всем, кто работает на работе. От пустой площадки до готового пола обычно проходит менее двух недель. Мы выигрываем контракты просто за счет сбережений».

Инженер-строитель Хиллиард Таннер также считает, что в целом затраты на изолированные и неизолированные системы равны. «Мы сделали ряд изолированных фундаментов, которые в целом дешевле, чем традиционные ленточные фундаменты», — сказал он. Системы изолированного фундамента, безусловно, привлекают больше внимания со стороны крупных подрядчиков, «потому что они очень хорошо работают и с модульными домами, а строителям нравится идея сокращения количества квалифицированного труда, необходимого на стройплощадке», — говорит Стивен Маги из Kore.


1 Фундамент в Денби Дейл, первый в Великобритании сертифицированный пассивный дом с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола; 2 Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия, чтобы свести к минимуму тепловые мостики с внутренним листом стены с полостью; 3 Утепленный ленточный фундамент Kingspan толщиной 200 мм с выступом 70 мм до краев под пассивным домом в Инверине, графство Голуэй; 4 этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, в которой также заключены трубы теплого пола, и термоблок Quinn Lite в месте примыкания стены к полу.

Также сокращается использование бетона для утепленных фундаментов. «С точки зрения затрат вы используете гораздо больше полистирола, чем в традиционном фундаменте, но это компенсируется за счет использования примерно на 50% меньше бетона», — добавляет Маги.

Кроме того, в таких системах есть элемент предварительной сборки, поскольку вы, скорее всего, заранее увидите точные характеристики фундамента, включая количество используемой изоляции и бетона. Это может свести к минимуму вероятность ошибок и потери материала на месте. «С точки зрения обеспечения качества это позволяет заранее определить точное количество материалов, которые потребуются, в отличие от традиционных ленточных фундаментов, когда вы выкапываете траншею и приблизительно рассчитываете количество бетона, необходимое для ее заполнения». Как упоминалось ранее, состояние грунта остается самым важным фактором, а это означает, что ленточный или свайный фундамент может быть лучшим выбором, когда почва более мягкая или подвержена потенциальному нарушению со стороны близлежащих корней деревьев, или если нагрузки на стены данной конструкции могут быть высокими. местами слишком тяжелы или если рассматриваемый участок содержит водоносные горизонты.

Маги говорит, что систему Kore можно использовать практически в любых грунтовых условиях. «Если грунтовые условия плохие, система может быть спроектирована больше как традиционный плот, при этом грунтовые балки и ребра внутри плиты включаются, чтобы вся система действовала монолитно. В случае очень плохих грунтовых условий, т.е. на насыпном грунте плот может опираться на стандартные сваи, сохраняя при этом полный тепловой разрыв между сваями (землей) и плотом». В любом случае система должна быть спроектирована инженером с соответствующей квалификацией с учетом грунтовых условий и надстройки.

Ленточный фундамент

В то время как защитники плотного фундамента часто возражают, что ленточный фундамент может привести к тепловому компромиссу по сравнению с системами изолированного фундамента, Passive House Plus за эти годы представил множество проектов различных типов строительства, которые достигли стандарт пассивного дома с традиционным ленточным фундаментом.

Ключ хорошая детализация. Это может означать утепление стен, которое продолжается ниже уровня земли, доходит до утепления пола и обеспечивает достаточное перекрытие теплоизоляции между утеплением стены и утеплением пола. Учитывая, что температура грунта на определенной глубине остается относительно высокой по сравнению с внешними условиями, отсутствие изоляции под блоками, разделяющими изоляцию стен и изоляцию пола, может не иметь значения, если слой изоляции опускается ниже уровня изоляции пола. Например, ведущий ирландский производитель изоляции Xtratherm рекомендует укладывать слой изоляции стен на глубину 225 мм ниже слоя изоляции пола.

Фундамент в проекте социального жилья с рейтингом A1 компании Linham Construction в Дублине, демонстрирующий 1 пеностеклянный гравий и заполнитель Geocell под бетонной плитой; 2, за которым следует радоновый барьер и; 3 225-миллиметровый железобетон с отделкой Power Float.

Если со стороны помещения стеновая сборка имеет изоляцию, например, на внутренней стороне деревянного каркаса, то тепловые мостики в этом стыке можно свести к минимуму, например, установив изоляционный бортик по краям плита перекрытия, которая соединяется с изоляцией со стороны помещения в соответствии с ACD (приемлемые детали конструкции).

В равной степени общей деталью для каменных проектов является наличие блока с низкой теплопроводностью в основании внутреннего листа каменной кладки, где стена встречается с изоляцией пола, чтобы минимизировать потери тепла через это соединение. Компания Xtratherm сообщила Passive House Plus, что провела обширный термический анализ широкого спектра продуктов на ирландском рынке, предназначенных для эффективной изоляции полов и стыков полов и стен.

«Любопытно, что многие поставщики систем не указывают результирующее значение Psi для этого соединения», — сказал Марк Магеннис, старший технический консультант Xtratherm. Мадженнис сказал, что результирующие значения Psi от хорошо детализированных изолированных ленточных фундаментов в целом сопоставимы с системами изолированных фундаментов.

«Да, несмотря на то, что может быть снижение значения Psi для некоторых систем изолированного фундамента, традиционная детализация ленточного фундамента с использованием блоков средней плотности и тщательная детализация обычной изоляции также снижает значение Psi», — сказал он.

Собственные данные компании основаны на ирландских допустимых строительных деталях (ACD) и допускают типичные сжимающие нагрузки для жилых помещений, а также детализацию по радону в соответствии с рекомендациями Агентства по охране окружающей среды Ирландии.

«Он также может обойтись без специальных инженерных расчетов, как это требуется для фундаментных систем», — сказал Мадженнис. В этой детали используются плиты CavityTherm Foundation Riser в полости, простирающиеся ниже влагонепроницаемого слоя (DPC), обеспечивая перекрытие не менее 225 мм от верхней части изоляции пола. Он представляет собой радоновый барьер, расположенный поперек полости, рассекающий или переплетающийся под изоляцией, а затем простирающийся под изоляцией пола.

Магеннис сказал, что для любого, кто хочет выбрать фундаментную систему, ключевым моментом является четкое определение характеристик продуктов и системы, а также опубликование заявлений о производительности и их сертификация лицом с соответствующей квалификацией, например, зарегистрированным NSAI термальным специалистом. мостовое моделирование оценщика – таким образом, чтобы это было легко понять. Он также подчеркнул необходимость «более качественной и простой детализации на месте».

Другой альтернативой изолированным плитам или ленточным фундаментам является Geocell, пеностеклянный гравийный материал, который работает как легкая внешняя изоляция и располагается под плитой пола. Он несущий, с прочностью на сжатие, сравнимой с твердым ядром, и свободно дренирует. Система сертифицирована для пассивного дома и предлагает тепловые характеристики, аналогичные основным системам изоляции, со значением лямбда 0,08 Вт/м2К. Он полностью сделан из переработанного стекла и распространяется в Ирландии компанией Linham Construction.

Модернизация

Конечно, неудивительно, что, за исключением подъема всего здания, практически невозможно модернизировать изолированные фундаментные системы.

Но есть некоторые меры, которые могут быть достаточно рентабельными для реализации, например, выкопать первый этаж и добавить изоляцию. «То, что вы будете там делать, это выкопать пол до уровня, который будет достаточно компактным, чтобы создать ровное основание, положить изоляцию, положить плиту пола и положить слой изоляции по периметру, чтобы создать мостик холода между плитой перекрытия и нижней частью внутренней стены», — сказал Джо Кондон из Kingspan.

Самой большой проблемой будет гидроизоляция и сохранение несущих конструкций на месте, пока вы разрываете пол.

Другим шагом может быть опускание внешней изоляции ниже уровня первого этажа для устранения теплового моста. Иногда достаточно просто провести внешнюю изоляцию достаточно глубоко под землей, поскольку, как только вы опуститесь ниже определенной глубины, температура грунта все равно возрастет.

Радоновые барьеры

В районах с высоким уровнем радона строительные нормы Ирландии и Великобритании обычно предусматривают, что новые здания должны быть оснащены прочным противорадоновым барьером и отстойником, в то время как в менее затронутых районах все же могут потребоваться некоторые основные защитные меры. .

По словам Хиллиарда Таннера, с системами изолированного фундамента, как он их описывает, отстойник для радона входит в верхнюю часть насыпи, как обычно, а затем под изоляцией размещаются барьеры, оставляя ее снаружи по бокам изоляции. В качестве альтернативы вы можете установить барьер поверх первого или второго (из трех) слоев изоляции пола, а затем в контакте с кольцевой балкой.

• Фундамент в проекте социального жилья Linham Construction с рейтингом A1 в Дублине, демонстрирующий пеностеклянный гравий и заполнитель Geocell под бетонной плитой Фундамент в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий и заполнитель Geocell под бетонной плитой.
• Радоновый барьер Радоновый барьер
• Заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям Заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям
• Плита перекрытия литая Залита плита пола
• Железобетон толщиной 225 мм с финишным покрытием Power Float. Железобетон толщиной 225 мм с затиркой.
• Фундамент из пассивных плит Isoquick в знаковом Центре предпринимательства UEA, сертифицированном для пассивных технологий Фундамент из пассивных плит Isoquick в знаменательном сертифицированном пассивном центре UEA Enterprise Center
• Деталь фундамента в Денби Дейл, первом в Великобритании сертифицированном пассивном доме с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола Деталь фундамента в Денби Дейл, первом в Великобритании сертифицированном пассивном доме с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола.
• Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом
• Вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками Вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками
• Утепленный ленточный фундамент Kingspan толщиной 00 мм с выступом 70 мм до краев под пассивным домом в Инверине, графство Голуэй Утепленный ленточный фундамент Kingspan толщиной 00 мм с выступом до краев высотой 70 мм под пассивным домом в Инверине, графство Голуэй
• Изолированная система фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для пассивных систем, в Лондоне. Изолированная система фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для пассивных систем, в Лондоне.
• Этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, в которой также заключены трубы теплого пола, и термоблок Quinn Lite в месте примыкания стены к полу. Этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, которая также охватывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.
• Изоляция Xtratherm толщиной 150 мм, проложенная под плитой пола первой в Ирландии аптеки пассивного дома, на тесном участке в Типперэри Изоляция Xtratherm толщиной 150 мм уложена под плиту пола первой в Ирландии аптеки для пассивного дома в тесном месте в Типперэри.
• Geocell, материал из пеностеклянного гравия, несущий и изолирующий Geocell , материал из пеностеклянного гравия, который одновременно является несущим и изолирующим.
• Изоляция PIR толщиной 200 мм для обеспечения теплоизоляции под цокольным этажом пассивного дома в Эссексе с инновационным подходом к традиционному ленточному фундаменту 200 мм изоляции PIR для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в которой был использован инновационный подход к традиционному ленточному фундаменту.
• Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия, чтобы свести к минимуму тепловые мосты с внутренним листом стены с полостью
• Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены; Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены;
• Изоляция XPS, уложенная на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом Изоляция XPS уложена на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом.

  No related posts.
